Трубы для пожаротушения: Трубы для систем пожаротушения

Что такое общие системы противопожарной защиты?

Существуют системы противопожарной защиты, которые широко используются во всем мире. Ниже приведены некоторые системы, которые мы часто видим:

К ним относятся:

1. Системы пожаротушения сухими химикатами
2. Дренчерные системы
3. Системы предварительного реагирования
4. Системы мокрого пожаротушения
5. Системы газового пожаротушения
6. Особая противопожарная защита системы
7. Сухие трубы
8. Системы пенного пожаротушения

Описанные выше общие системы можно разделить на три категории: система водяного пожаротушения, система газового пожаротушения, система пенного пожаротушения.

Системы мокрого пожаротушения

В системах мокрого пожаротушения используются спринклеры, присоединяемые к системе трубопроводов. Эти разбрызгиватели являются автоматическими, и, поскольку они всегда подключены к водопроводу, они эффективно тушат пожары, если система водоснабжения работает должным образом.

Спринклеры открываются при возникновении пожара, и вода сразу же сливается. Системы обычно спроектированы таким образом, что только спринклеры, которые были активированы теплом, вызванным пожаром, будут сбрасывать воду.

Сухие трубы

Сухотрубные системы также содержат спринклеры, которые включаются автоматически при пожаре. Однако эти спринклеры не подключены к системе трубопроводов, которая всегда подключена к воде. Вместо этого система трубопроводов содержит азот или воздух, находящийся под давлением.

Сухие трубопроводные системы выгодны в местах, где вода в трубах может замерзнуть. Срабатывающие спринклеры активируются теплом, поэтому пожары можно эффективно тушить без чрезмерного использования воды.

Дренчерные системы

Дренчерные системы используются в местах, где опасен быстрый ущерб от пожара. Например, на погрузочной площадке склада обычно используется система такого типа. Точно так же в высотном здании эта система сработает по сигналу тревоги. Форсунка всегда открыта, а сигнализация срабатывает водяным клапаном.

Системы предварительного действия

Системы предварительного действия сочетают в себе элементы мокрой и сухой систем. В трубы не поступает вода до тех пор, пока не будет обнаружено возгорание. Время отклика быстрое, поэтому эти системы обычно используются в офисах и торговых площадях.

Специальные системы противопожарной защиты

Особо опасные противопожарные системы предназначены для помещений, где стандартных систем недостаточно. Они будут как обнаруживать, так и тушить пожары в этих регионах.

Как работает спринклерная система пожаротушения?

Спринклерные системы пожаротушения являются основным элементом большинства коммерческих и жилых зданий. На самом деле, они являются требованием в некоторых секторах, где может быть более высокий риск пожара, чем обычно. Обычно они состоят из подвода воды, набора труб, которые используются для распределения воды, и спринклерных головок.

Спринклерные системы пожаротушения автоматически сбрасывают воду, хотя они не срабатывают от дыма. При обнаружении пожара они выпускают достаточное количество воды для борьбы с огнем, поэтому они являются одновременно системами обнаружения и пожаротушения.

Высокая температура приводит в действие спринклерную систему, потому что при возгорании пламя воздух над ним очень быстро нагревается. Это быстрое повышение температуры не похоже на обычное изменение температуры, которое происходит при приготовлении пищи в ресторане.

Когда горячий воздух от пламени поднимается вверх, он распространяется по потолку. Каждая спринклерная головка подключена к надежному источнику воды, поэтому при ее активации клапан открывается, и вода под давлением вытекает.

Какие типы труб используются в системах пожаротушения?

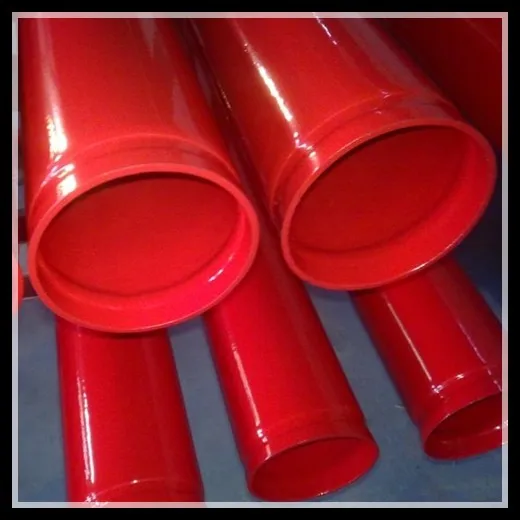

Противопожарные трубы часто изготавливаются из прочной углеродистой стали и окрашиваются в красный цвет, чтобы их можно было легко идентифицировать. Однако это не единственные доступные виды противопожарных труб. Есть также типы легких стен, которые оцинкованы и могут быть серебристыми снаружи. Также доступны спринклерные трубы из ХПВХ и меди.

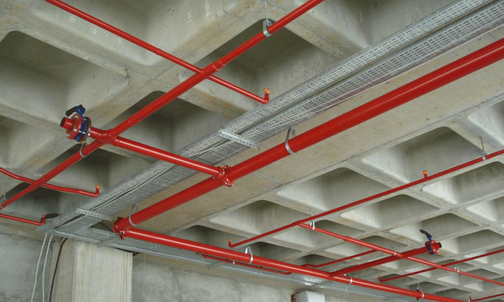

Большинство красных труб используются в мокрых спринклерных системах. Оцинкованные трубы можно найти как в сухих, так и в мокрых спринклерных системах. Системы предварительного действия, как описано выше, могут также содержать оцинкованные трубы.

Вы найдете трубы из углеродистой стали с различными типами концов, которые подходят для вашей системы пожаротушения. Например, вы можете выбрать трубы со скошенными, резьбовыми и рифлеными концами.

В то время как сталь всегда была предпочтительным материалом для труб пожаротушения, теперь вы обнаружите, что термопластичные трубы также доступны для жилых и коммерческих помещений. Трубы из термопластика используются в ситуациях, которые считаются легкой опасностью, поэтому обычно вы не найдете их в местах, где риск возгорания намного выше, чем обычно.

Противопожарные трубы из термопластика не должны использоваться в больницах, ресторанах и на производственных предприятиях. Все эти зоны обычно содержат горючие материалы и не считаются объектами легкой опасности. Для большинства опасных условий предпочтительнее использовать прочную черную сталь, но коррозия всегда вызывает беспокойство.

Черная сталь чрезвычайно устойчива к нагреву и долговечна, поэтому после установки труб вам не придется часто возвращаться и заменять их. Вы можете ожидать, что они смогут сделать то, что должны сделать, если начнется пожар.

Медные трубы не подвергаются коррозии так быстро, как стальные, но со временем на них образуется накипь и точечная коррозия. Иногда может потребоваться использование умягчителей воды с медными трубами. Кроме того, важно следить за тем, чтобы рН воды оставался выше 7. Медные трубы не станут ломкими при низких температурах. В отличие от термопластичных пожарных труб они легкие и гибкие.

Заключение

LESSO предлагает противопожарные трубы для любого типа жилых или коммерческих зданий. Противопожарные трубы LESSO изготовлены из прочных материалов, соответствующих отраслевым стандартам. Вы можете положиться на прочность их металлопластиковых композитных труб EP. Они покрыты пластиком для дополнительной защиты от элементов в суровых условиях, поэтому они всегда будут готовы к работе в любых чрезвычайных ситуациях.

Рекомендуем к прочтению

Знание

Вам действительно нужна противопожарная дверь?

Содержание Вам действительно нужна противопожарная дверь? Мы постараемся ответить вам на этот вопрос в этой статье о противопожарных дверях и

Подробнее »

Знание

Простое руководство по противопожарным дверям

Сегодня существует множество производителей противопожарных дверей. С увеличением количества регулирующих органов, которые следят за домашним и коммерческим строительством, мы также

Подробнее »

Трубы и фитинги пожарного спринклера

Трубы пожарного спринклера и соответствующие фитинги обычно изготавливаются из углеродистой стали или ковкого чугуна и используются для подачи воды или другой жидкости для соединения пожарного оборудования. Его также называют противопожарной трубой и фитингами. В соответствии с соответствующими правилами и стандартами, противопожарный трубопровод должен быть окрашен в красный цвет (или с красным антикоррозионным эпоксидным покрытием), смысл в том, чтобы отдельно от другой трубопроводной системы. Поскольку спринклерная труба пожаротушения обычно устанавливается в статическом положении, она требует высокого уровня и ограничения контроля качества.

Одним словом, трубы и фитинги для пожаротушения должны обладать хорошей устойчивостью к давлению, коррозии и высокой термостойкости.

Типы материалов пожарных спринклерных труб

Основной материал пожарной трубы:
Углеродистая сталь
Ковкий чугун
Нержавеющая сталь
Легированная сталь
Композитная или пластиковая труба
Оцинкованная труба

Покрытия:
Эпоксидное покрытие Zin 9014 стальная труба тонкой толщины)

Оцинкованная пожарная труба может использоваться в условиях сухого и мокрого пожаротушения.

Технические параметры пожарной трубы

Покрытия: Регулируемая тяжелая эпоксидная система покрытия
Общий цвет поверхности: Красный
Толщина покрытия: от 250 мкм до 550 мкм.
Диапазон размеров: от DN15 до DN1200
Рабочая температура: от -30 ℃ до 80 ℃ (до 760)
Общее рабочее давление: от 0,1 МПа до 0,25 МПа передача и подача

Типы соединений для пожарных труб различного диаметра

Резьбовое и муфтовое соединение: ниже DN100
Резьбовое и хомутовое соединение: от DN50 до DN300
Фланцевое соединение: выше DN50
Сварное: выше DN100

Если пожарная труба проложена под землей, сварка является самым прочным вариантом, при котором может использоваться двойной металл сварка и отсутствие повреждений, таким образом, чтобы предотвратить проблемы, вызванные повреждением эпоксидного покрытия или трещинами трубопровода из-за геологического проседания.

Характеристики пожарной трубы с эпоксидным покрытием

Противопожарная труба с внутренним и внешним эпоксидным покрытием, изготовлена ​​из модифицированного тяжелого эпоксидного порошка, обладающего хорошей химической коррозионной стойкостью. Таким образом, чтобы решить такие проблемы, как поверхностная ржавчина, коррозия, внутреннее образование накипи и т. д., а также предотвратить блокировку, значительно увеличив срок службы трубы пожарного спринклера.

С другой стороны, в покрытия был добавлен огнеупорный материал, чтобы повысить теплостойкость трубы пожарного спринклера по сравнению с другими типами труб. Таким образом, даже при быстром повышении рабочей температуры это не повлияет на работу пожарной трубы.

Таким образом, трубы пожаротушения с внутренним и внешним эпоксидным покрытием намного лучше, чем оцинкованные трубы, по долговечности и характеристикам.

Определение правильного соединения труб пожаротушения

Как известно, существует четыре типа соединений для подключения пожарных труб или фитингов. К ним относятся: пазовое соединение, фланцевое соединение, соединение встык и резьбовое соединение.

Зачем использовать фитинги для спринклерных систем пожаротушения

В случае любого изменения диаметра труб в системах противопожарных трубопроводов следует использовать только фитинги для соединительных труб, соответствующие соответствующим стандартам.

Когда использовать соединение под сварку встык для пожарной трубы

В случае, если спринклерная труба внутри не покрыта антикоррозионным покрытием, может использоваться соединение под сварку встык. Тем не менее, вы должны убедиться, что сварочные работы должны выполняться в соответствии с соответствующими стандартами и условиями.

С другой стороны, в случае, если материал трубы пожарного спринклера оцинкован горячим способом, сварка встык не должна применяться.

Труба автоматической спринклерной системы ни в коем случае не должна быть сварной, а должна иметь резьбу, фланцы или другие соединения.

Когда использовать пазовое или фланцевое соединение для пожарной трубы

В системах пожарного водоснабжения, если материал трубы из оцинкованной стали и диаметр более 100 мм, то тип соединения должен быть пазовым или фланцевым. Однако при диаметре трубы более 100 мм в системе автоматического орошения не указано, что резьбовое соединение использовать нельзя. Спецификация остается в том, что фланцевое или пазовое соединение должно использоваться только на определенном расстоянии на трубе диаметром более 100 мм.

Что такое пазовое (зажимное) соединение для систем пожарных трубопроводов

Противопожарное соединение с пазом, также называемое хомутовым соединением, является наиболее рекомендуемым типом соединения для жидкостного трубопровода или газопровода, особенно в системах пожаротушения. Процесс заключается в том, чтобы сделать канавку на конце трубы без повреждения внутренней стенки трубы, что является хорошим преимуществом для этой технологии соединения.

С другой стороны, если используются сварные соединения или фланцевые соединения, для трубы с внутренним покрытием, которое будет повреждено, это нехорошо и потребует будущей обработки для устранения внутреннего повреждения.

Диаметры и давления для пазового соединения пожарной трубы

Глубина канавки пожарной стальной трубы и соединение трубы (пазовое соединение) должны соответствовать требованиям к пазовому соединению труб. Для пазового соединения труб номинальным диаметром DN250 и менее максимальное рабочее давление составляет 2,5 МПа, а для соединения труб номинальным диаметром DN300 и более максимальное рабочее давление составляет 1,6 МПа.

Для вибрационных мест и противопожарных труб, которые находятся под землей, лучше всего подходят гибкие соединения; в других местах следует использовать жесткую соединительную арматуру. В том случае, когда используется жесткая соединительная арматура, на каждые четыре-пять жестких соединений должно быть предусмотрено по одному гибкому соединению.

Когда использовать резьбовое соединение

В системе спринклерной системы пожаротушения можно использовать горячеоцинкованную трубу, изготовленную из ERW или бесшовного типа. Можно использовать оцинкованную спринклерную трубу с внутренним и наружным диаметром стенки менее 100 мм, резьбовое соединение.

Аналогично, если оцинкованная пожарная труба в ВПВ, фитинги с резьбой из ковкого чугуна устанавливаются. Для горячеоцинкованных бесшовных стальных труб используются фитинги с резьбой из кованой стали. Резьбовые фитинги из кованой стали подходят для стальных труб с толщиной стенки меньше, чем Schedule 30 (диаметр трубы менее 8 дюймов) или меньше, чем Schedule 40 (диаметр трубы более 8 дюймов).

Как герметизировать резьбовое соединение пожарной трубы

Резьбовое соединение можно герметизировать ПТФЭ после того, как труба пожарного спринклера примет угол наклона 550 градусов. Для 600 градусов коническая трубная резьба (NPT) является подходящим герметиком для уплотнения. И уплотнительная планка будет наложена на основную резьбу.

Для пожарной трубы диаметром менее DN50 резьбовое соединение не используется, а для труб переменного диаметра должно использоваться переходное соединение из мономера.

Когда использовать соединительные фитинги с фланцевым соединением

Фланцевое соединение пожарной трубы можно разделить на множество форм: плоский приварной фланец, сварной фланец и резьбовой фланец и другие. Выбранный фланец должен соответствовать стандартам фланцев стальных труб, стальных, но сварных бесшовных фитингов, прокладок с тефлоновым покрытием для фланцев труб.

Если для оцинкованной спринклерной трубы используется фланцевое соединение, то следует использовать фланец с резьбой. В случае покрытия трубы пожаротушения антикоррозионным покрытием необходимо использовать сварное фланцевое соединение.

Типы фитингов для пожарных спринклеров

Типы фитингов для пожарных спринклеров аналогичны обычным трубопроводам. Что касается применений: есть отводы, тройники, переходные тройники, крестовины, колпачки, соединения, зажимы и т. д. Что касается материалов, то это углерод, сплавы, нержавеющая сталь (могут быть покрыты красной краской, эпоксидным покрытием, цинковым покрытием и т. д.). Что касается типов соединений, то они такие же, как и типы соединений труб, как мы говорили, пазовые, фланцевые, под сварку встык, резьбу, под сварку враструб.

Здесь мы представим фитинги с канавками в качестве первого варианта в системах пожаротушения.

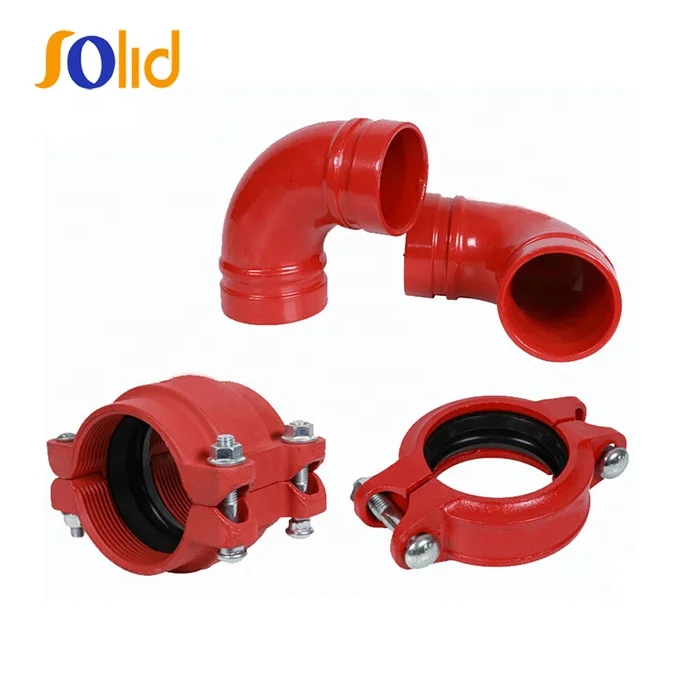

Фитинги с канавками: колено, тройник, крестовина, переходник, заглушка

Для соединения напорной трубы с противопожарным трубопроводом, разводкой трубопровода или опорами разных размеров и направлений фитинги с канавками являются лучшими в фитингах для пожарных спринклерных систем. При использовании соединения с канавкой время проекта сокращается за счет более быстрой установки и упрощенного обслуживания.

На Octal можно найти следующие изделия, внесенные в список UL или одобренные FM.

• Рифленый переходник: переходник с резьбой
• Рифленый колпачок: колпачок с концентрическим отверстием
• Колено с пазами: колено 90°, колено 45°, колено 22,5°
• Тройник с пазами: равнополочный тройник, неравнополочный тройник, тройник с переходником, неравнополочный тройник с резьбой
• Шина с канавками: Y-образное соединение, равнополочный крест

Муфта с канавками

Рифленая муфта из ковкого чугуна состоит из трех частей, включая корпус, прокладку, болты и гайки с головкой гусеницы. Которые часто используются в трубопроводах пожаротушения. Пазы концов стояков входят в зацепление с корпусом, охватывая прокладку, корпус образует герметичную камеру, с затянутыми болтами и гайками. Такая компоновка создает герметичную конструкцию самостопорящегося соединения труб.

Важно получить качественную спринклерную трубу

Одним словом, с развитием промышленности и экономики, спринклерные трубы и фитинги широко используются практически во всех отраслях промышленности и компаниях, не говоря уже о том, насколько они важны для повседневная жизнь людей.
