Трв принцип работы: принцип работы, типы, устройство и правила выбора

принцип работы, типы, устройство и правила выбора

Устройство для регулирования потока горячего или холодного воздуха называется терморегулирующим вентилем (ТРВ). Применяется в современных системах отопления и кондиционирования воздуха. Это точный прибор для регулирования температуры в помещении либо контролируя степень нагрева, либо охлаждения воздуха.

Содержание

• Применение ТРВ
  • Как работает ТРВ для отопления
  • Функция ТРВ в кондиционерах
  • Устройство и действие ТРВ
  • Типы уравнивателя
• Выбор терморегулирующего вентиля

Применение ТРВ

Вентиль для терморегуляции в отопительных системах и в системах кондиционирования создает баланс температуры в помещении. Охлаждение и нагревание воздуха — это всегда теплообмен между внешней средой и теплоносителем или охлаждающим агентом. Чтобы обмен был сбалансированным, вентиль автоматически регулирует поток нагретого или холодного воздуха.

Как работает ТРВ для отопления

Воздух в любом помещении может нагреваться не только за счет отопительной системы, но и от других источников тепла, не связанных с отоплением, например, от солнечных лучей из оконных проемов.

Устройство позволяет контролировать уровень нагревания воздуха, сохраняя комфортную температуру, и даже способен отсоединять отдельные батареи от тепловой магистрали.

Обратите внимание! Установка вентиля для терморегуляции автоматически создает сбалансированный температурный режим, позволяя экономить примерно в четыре раза затраты на отопление, за счет реагирования на изменение температуры окружающей среды, автоматически сокращая подачу тепла при ее повышении.

Функция ТРВ в кондиционерах

Чтобы разобраться, как работает устройство, необходимо определиться в понятии «система кондиционирования».

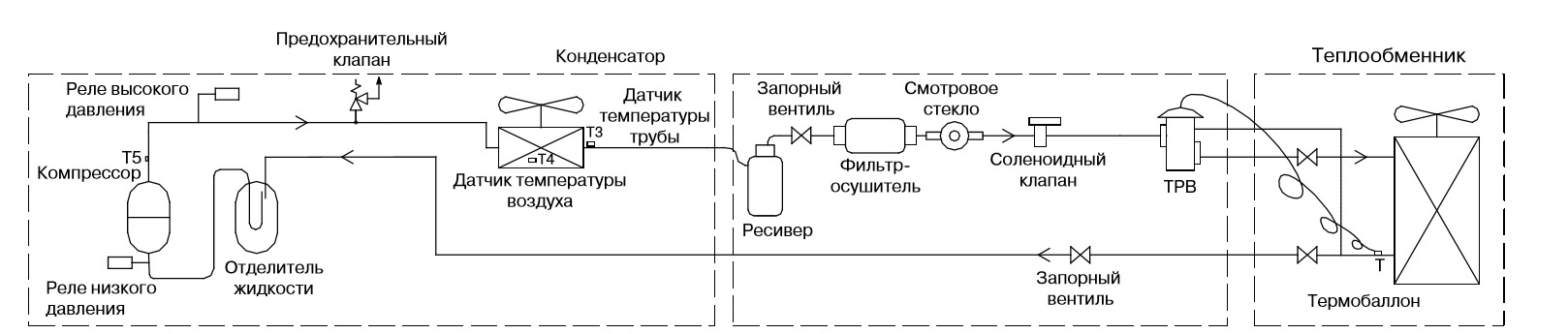

Как и всякая система, она состоит из взаимосвязанных элементов, которые обеспечивают процесс охлаждения температуры воздуха в помещении:

• Компрессор, который обеспечивает циркуляцию охлаждающего элемента. Из испарителя хладагент всасывает пары охлажденного воздуха под низким давлением и повышает их температуру, сжимая и повышая давление.
• Конденсатор, где эти пары преобразуются в жидкость за счет отвода тепла в воду или атмосферу.
• Устройство расширительное. Жидкость под высоким давлением переходит в двухфазное состояние (жидкость с низким давлением и пар) при попадании в расширитель.
• Испаритель, элемент системы, где смесь снова превращается в пар.
• Соединительный трубопровод, через который происходит охлаждение и парообразование в результате отвода тепла.

В бытовых условиях часто роль регулятора выполняет расширительная капиллярная трубка (дроссель), работающая за счет гидравлического сопротивления. Этот расширитель не требует настройки и вполне справляется с охлаждением хладагента в системах небольшой мощности: бытовых холодильниках, кондиционерах, морозильных камерах и прилавках. В дросселях уровень фреона (охлаждающего газа) остается неизменным, независимо от того, какова производительность системы, поскольку трубка не может пропустить больше хладона, не позволяет ее внутренний диаметр, поэтому их использования ограничивается приборами, где уровень мощности рассчитан специально и никак не меняется при изменении внешних условий.

Для контроля в момент появления меняющихся условий отвечает терморегулирующий вентиль (ТРВ), который регулирует количество хладагента.

Устройство и действие ТРВ

Через капиллярную трубку из термобаллона передается давление на диафрагму, которая в свою очередь запускает в действие запорный элемент, т.е закрывает или открывает клапан, пропуская хладагент в расширитель.

Пружина для регулирования уровня перегрева находится под запирающим элементом. Сила давления этой пружины изменяется за счет клапанов с внешним типом регулирования.

Давление в термобаллоне воздействует на диафрагму, вынуждая клапан открыться, а давление на пружину и уравнивающее давление, действуют в обратном направлении, заставляя клапан закрыться.

Если работа клапана проходит в нормальном режиме, действует следующая формула:

P1 = P2 + P3

• где P1 — давление в термобаллоне,
• P2 — уравнивающее давление в испарителе,
• P3 — давление на пружинный механизм.

В идеале, температура в термобаллоне должна находится в прямом соответствии с температурой хладагента: при увеличении перегрева на выходе (т.е когда возрастает разница между температурой кипения и температурой хладагента), количество охладителя увеличивается, если перегрев снижается, его объем уменьшается. Таким образом, прибор регулирует объем хладагента в испарителе.

Обратите внимание! Вентиль не требует особой точности заправки хладагентом в отличие от других расширителей, поскольку его основная функция дозировать количество его объема.

Типы уравнивателя

Изменение давления зависит от того, как происходит работа выравнивающего устройства. Существует два типа уравнителя:

1. При ТРВ с внутренним типом устройства выравнивания давление происходит под диафрагму через зазоры или специальный проток на входе в испаритель.
   Используется в приборах с одним заходом, при допустимых перепадах давления, соответствующих изменению температуры на 20 F.
2. Наружное выравнивание достигается благодаря тому, что подача давления происходит через трубку под диафрагму, полость под которой закрывается клапаном с уплотнителем. Может применяться в любых хладообразующих системах.

Это важно! Выход для наружного уравнивания ТРВ должен быть соединен с выходом из испарителя, заглушать его недопустимо.

Выбор терморегулирующего вентиля

Выбирая устройство, нужно обращать внимание на следующие параметры:

• температура, при которой происходит испарение;
• разность значений давления конденсации (или перехода газа в жидкость) и испарения с исключением потерь, т.е значения давления в самом распределителе и в патрубках, а также давления в трубопроводе и в его различных элементах (клапанах, вентиле и т.д).

Терморегулирующие вентили [ТРВ] – УКЦ

Терморегулирующий вентиль (ТРВ), регулирует подачу хладагента в испаритель таким образом, чтобы поддерживать заданное давление испарения и перегрев в испарителе при изменении условий работы климатической системы (Рис. 2).

Рис. 2

В зависимости от показателя давления используются две основные модификации.

Внутреннее выравнивание давления. На мембрану клапана (Рис.3) с одной стороны действует давление, передаваемое с датчика р1, а с противоположной — сумма давлений испарителя р0 и пружины р3. Если нагрузка понижается, датчик клапана уменьшает размер проходного сечения вентиля, а следовательно, и подачу хладагента в испаритель. Если тепловая нагрузка в испарителе возрастает, то размер проходного сечения соответственно увеличивается. Клапаны с внутренним выравниванием давления применяются в основном в установках малой мощности;
	Рис. 3
Внешнее выравнивание давления. В климатических системах средней и большой мощности применяют ТРВ с внешним уравниванием (Рис. 4), в котором давление замеряется не за клапаном, а на выходе из испарителя с помощью дополнительной линии (капиллярной трубки). Благодаря такому подключению, ТРВ обеспечивает стабильное поддержание давления испарения и перегрева при переменном гидравлическом сопротивлении в испарителе.
	Рис. 4

Перегрев газа на выходе

Рис. 5

Терморегулирующий вентиль обеспечивает определенный перегрев газа на выходе из испарителя, необходимый для полного испарения возможно имеющихся капель жидкости. На рисунке 5 показана часть испарителя при нормальных условиях работы. Смесь жидкость-пар, поступающая в испаритель в точке А, должна полностью испариться до точки Е.

Производительность

Производительность терморегулирующего вентиля характеризуется следующими параметрами:

• массовая производительность – масса жидкого холодильного агента, способного проходить через клапан в единицу времени;

  Рис. 6

• холодильный эффект – количество тепла, которое может аккумулировать хладагент из испарителя.



На производительность ТРВ оказывают влияние следующие факторы:

Падение давления на клапане. Увеличение падения давления при прохождении через клапан повышает его производительность до определенного предела, после которого при любом повышении перепада давлений начинается снижение производительности (Рис.6). Предельное значение перепада давлений, после превышения, которого производительность клапана начинает снижаться, зависит от типа хладагента.

Состояние холодильного агента. Наличие пара на входе в клапан приводит к уменьшению его производительности.

Переохлаждение. При переохлаждении уменьшается объем жидкости, испаряющейся при прохождении через клапан, приводя к увеличению его проходимости и увеличение холодильного эффекта.

Рис. 7

Перегрев. На рисунке 7 показана кривая, соответствующая изменению производительности клапана при изменении параметра перегрева. Реальный перегрев установки. Является суммой статического перегрева и перегрева открытия клапана

Статический перегрев – величине перегрева, необходимого для компенсации давления пружины таким образом, что при дальнейшем повышении температуры клапан открывается.

Перегрев открытия клапана – это значение показателя перегрева, при котором происходит смещение иглы клапана со своего ложа с открытием прохода для жидкости.

Значение перегрева установки зависит от разницы значений температуры испарения и температуры охлаждаемой среды. Если терморегулирующий вентиль подобран правильно, при функционировании с номинальной мощностью он не должен полностью открываться; тем самым ТРВ будет иметь некоторый запас производительности, который будет задействован только при высоких значениях перегрева.

Калибровка ТРВ. При вращении регулировочного стержня по часовой стрелке давление пружины возрастает, что соответствует повышению показателя статического перегрева и понижению производительности клапана.

Температура испарения. Кривые «давление-температура» всех холодильных агентов при заданном увеличении температуры имеют более заметные колебания давления на участке высоких температур. Вследствие этого при низкой температуре испарения небольшое изменение температуре на датчике клапана приводит к незначительным колебаниям давления на верхней стороне диафрагмы: это приводит к меньшему открытию клапана и меньшим изменениям его проходимости.

Термостатический заряд. Показатели «давление-температура» различных термостатических зарядов имеют свои отличительные особенности: при одинаковом показателе перегрева не происходит одинакового открытия клапана при изменении типа заряда.

Функционирование при изменении нагрузки

Рис. 8	Рис. 9

ТРВ следует подбирать таким образом, чтобы при максимальных нагрузках он оставался как можно более открытым. Ниже приводится перечень мер предосторожности, при соблюдении которых обеспечивается нормальное функционирование клапана даже при снижении нагрузки до 65%.

Производительность распределителя. При использовании распределителя рекомендуется подбирать его таким образом, чтобы производительность точно соответствовала производительности установки при полной нагрузке.

Калибровка перегрева. Калибровка величины перегрева должна обеспечивать максимально большое допустимое при максимальной нагрузке значение перегрева. В установке, где частичное снижение показателя нагрузки превышает 65% ее мощности, должны применяться другие меры, перечисленные ниже:

•
  Два или более испарителей с одинаковыми параметрами. На каждый испаритель приходится половина общей нагрузки (Рис.8) Соленоидные клапаны соединены с устройством для понижения производительности компрессора таким образом, что один из них закрывается, при сокращении нагрузки на компрессор на 50%, отсекая один из терморегулирующих вентилей.
•
  Единичный испаритель. Каждый контур испарителя имеет подвод двух трубок распределения, каждая из которых, в свою очередь, проходит через свой распределитель (Рис.9) . Соленоидные клапаны управляются устройством регулировки частичной загрузки компрессора.

Техническое обслуживание и монтаж

• Терморегулирующий вентиль должен устанавливаться как можно ближе к входу в испаритель.
• Распределитель, рекомендуется монтировать непосредственно на выходе ТРВ. Рекомендуется устанавливать чувствительный элемент на горизонтальном участке трубы всасывания.
• Следует размешать термобаллон в точке окружности трубы, соответствующей значениям 16 и 20 ч на часовом циферблате (Рис. 10).

Рис. 10

• Если компрессор расположен под испарителем, необходимо выше испарителя установить накопитель для предотвращения возврата жидкости, возвращающейся под действием гравитации в компрессор.
• На установках с несколькими испарителями трубы всасывания должны располагаться таким образом, чтобы не допускать воздействия одного ТРВ на датчик другого. Пример правильного расположения труб показан на рисунке 11.

Рис. 11

• Штуцер соединения устройства для выравнивания давления (эквалайзера) должен располагаться на трубе всасывания через несколько сантиметров после термобаллона.
• Каждый терморегулирующий вентиль перед поставкой калибруется на заводе-изготовителе и в большинстве случаев не требует переналадки. Если надо понизить величину перегрева, следует вращать стержень регулировки клапана против часовой стрелки, для увеличения — по часовой стрелке. При изменении калибровки клапана для предотвращения ошибок калибровки не рекомендуется делать более одного оборота стержня регулировки за один раз. Новую коррекцию можно производить не ранее, чем через тридцать минут.
•
  Определение величины перегрева. Определить величину перегрева возможно, выполнив перечисленные ниже операции.

1. Измерить температуру всасывания в месте установки термобаллона.
2. Измерить манометром давление у всасывающего вентиля компрессора.
3. По значению давления, полученному выше, определяют температуру насыщения, используя таблицу соотношения между температурой и давлением хладагента
4. Вычесть значение температуры в пункте 3 из значения температуры в пункте 1. Полученная разница является температурой перегрева

Основная литература:

Антонио Бриганти. Руководство по техническому обслуживанию холодильных установок и установок для кондиционирования воздуха М.,Евроклимат, 2004 стр.187-197

Дополнительная литература

1. КОНДИЦИОНЕРЫ. Принцип работы, монтаж и установка, эксплуатация и ремонт кондиционеров воздуха: General Electric, Samsung, Rolsen, Daikin, Sanyo, LG. /Коляда В./ Серия “РЕМОНТ”, выпуск №65. Солон-Р, 2002 стр 32-33
2. ТРВ в материалах выставки «Мир климата 2010» http://www.climatexpo.ru/main/topics/article/coolavto/

Контрольные вопросы:

1. Для чего предназначен регулятор потока?
2. В чем заключается преимущество ТРВ по сравнению с автоматическим клапаном расширения?
3. Как устроен и работает терморегулирующий вентиль с внутренним выравниванием давления?
4. Как устроен и работает терморегулирующий вентиль с внешним выравниванием давления?
5. Какие факторы влияют на производительность ТРВ?
6. Что такое перегрев открытия клапана?
7. Каким образом можно определить величину перегрева?
8. Каким образом обеспечивается нормальное функционирование клапана даже при снижении нагрузки до 65%?

Направляющая термостатического клапана | Только радиаторы

Поиск статьи в блоге

Категория: Руководства по покупке

Опубликовано Томом Дрейком на 2 июля 2019 г.

Добро пожаловать в блог Only Radiators, где на этой неделе мы исследуем термостатический клапан радиатора, или TRV.

Знакомство с термостатическими клапанами

Термостатическая головка вентиля радиатора является квинтэссенцией радиаторной технологии. Это один из многих возможных регуляторов нагрева для регулирования температуры воздуха в комнатах. И из-за его большой стоимости и простой функции, он является одним из самых популярных.

Вы найдете или установите свой TRV сбоку от радиатора, а правильная установка позволит вам максимально использовать один котел и наслаждаться разным теплом в разных комнатах.

Как работают термостатические вентили радиатора?

TRV — это саморегулирующийся клапан, то есть он регулирует поток воды в радиатор или полотенцесушитель в зависимости от настройки.

Головка термостатического клапана устанавливается сверху на корпус клапана. А при изменении комнатной температуры головка клапана расширяется, регулируя штифт в корпусе клапана так, чтобы он открывался или закрывался.

Расширение по мере нагревания помещения блокирует корпус клапана для поступления меньшего количества горячей воды в радиатор.

Сжатие по мере охлаждения помещения открывает корпус клапана для поступления большего количества горячей воды в радиатор.

TRV бывают двух основных конструкций. Это могут быть восковые или жидкие модели, а жидкостные термостатические радиаторные клапаны являются более поздней разработкой. Их основным преимуществом перед восковыми термостатическими клапанами является более быстрая регулировка в зависимости от изменения температуры.

Как парафиновые, так и жидкостные термостатические радиаторные клапаны имеют автоматическую регулировку, в отличие от обычного ручного радиаторного клапана.

Термостатические клапаны: преимущества и недостатки

Основным преимуществом термостатических радиаторных клапанов является их потенциал энергосбережения. Максимально используйте настройки TRV для управления температурой в отдельных помещениях и сэкономьте деньги, избегая перегрева, обычно вызываемого ручными клапанами.

Настраиваемые преимущества TRV

Гибкость — это движущая сила установки термостатических радиаторных клапанов в вашем доме. Избегайте потерь энергии и предотвратите повреждение от мороза, появление плесени и других проблем, связанных с климатом, которые могут мешать обслуживанию дома. Вот два ключевых сценария…

В более оживленных помещениях, таких как гостиная, которые больше нагреваются от движения вашей семьи, бытовой техники и даже от солнечных лучей, светящих через окна, TRV можно установить на более низкую температуру. Ваш TRV будет ограничивать поток воды при достижении нужного тепла, и вы избежите перегрева участков вашего дома, которые естественным образом являются самыми горячими.

Тогда в менее людных комнатах, таких как запасные спальни или внешние общие зоны, вы можете установить TRV еще ниже и избежать обогрева помещений, которые ваша семья не использует так часто.

Термостатические радиаторные клапаны демонстрируют свой экономический потенциал, позволяя экономить деньги и топливо, наслаждаясь комфортным отоплением дома.

Возможные проблемы с термостатическим клапаном радиатора

При надлежащем обслуживании термостатического клапана радиатора недостатков нет. Однако можно столкнуться с проблемами.

Старые термостатические клапаны легко спутать с температурой в помещении. Сквозняки или вентиляция воздействуют на клапан, вызывая гораздо более высокие или более низкие показания, чем на самом деле.

И эти простые устройства могут влиять на серьезные проблемы, зависящие не только от того, сломаются ли они, но и от того, когда они сломаются.

Если термостатический клапан радиатора перестает работать при выключении, радиатор не включится, что может привести к образованию конденсата, плесени, повреждениям от мороза и другим проблемам, связанным с холодом. И если ваш TRV сломается во включенном состоянии, он будет качать бесконечную горячую воду через радиатор и вызовет серьезный перегрев.

По этой причине выполняйте частые проверки TRV, чтобы обеспечить точное определение тепла окружающей среды, и не оставляйте их на высоких настройках, когда вы находитесь вне дома в течение значительного периода времени.

Ванные комнаты: A TRV No-No

Не делайте ошибку, устанавливая термостатический клапан радиатора в своей ванной комнате, так как тепло, выделяемое вашим душем или ванной, нанесет ущерб термостату TRV. Вместо того, чтобы предотвращать образование конденсата, который часто мешает ванным комнатам, TRV отключится и ничего не сделает.

Еще одно соображение: не устанавливайте термостатические радиаторные вентили в той же комнате, что и ваш основной термостат. Этот блок подключается непосредственно к вашему котлу, поэтому вы непреднамеренно создадите конкуренцию между вашим TRV и центральным термостатом. В этой монументальной битве единственный проигравший — домовладелец!



Обещание современного TRV

Термостатические радиаторные клапаны прошли долгий путь со времен основных парафиновых клапанов. Теперь мы рекомендуем TRV большинству наших клиентов из-за их передовых технологий, надежности и надежной настройки. Вот электронный термостатический вентиль радиатора…

Ведущие бренды систем отопления для дома, такие как Honeywell, продвинули TRV дальше, чем когда-либо. Термостат с питанием от батареи с более совершенным обнаружением тепла гарантирует, что TRV работает с большей точностью, чем любой традиционный термостатический радиаторный клапан.

Электронные TRV также могут быть подключены к все более популярным интеллектуальным системам отопления. Благодаря постоянно развивающимся возможностям систем «умный дом» и Интернета вещей теперь вы можете управлять своими TRV с помощью смартфона, не вставая с дивана, или даже во время путешествия, чтобы постоянно обеспечивать безопасное отопление вашего дома.

Как починить термостатические клапаны

Далее мы рассмотрим две основные проблемы с термостатическими радиаторными клапанами и способы их устранения. Если вам нужна более подробная консультация, наша дружная команда всегда доступна по телефону для поддержки.

TRV не являются сложными элементами, и диагностика обычно очень проста. Просто потратьте несколько минут, чтобы оценить ситуацию, прежде чем искать в сети «как снять радиатор с термостатическим клапаном?» и затопление вашего дома, когда было бы достаточно простого исправления.



Как отклеить термостатический вентиль радиатора?

Заедание клапана, вероятно, является наиболее распространенной проблемой термостатического клапана радиатора. Независимо от того, открыта она или закрыта, в долгосрочной перспективе она вызовет настоящие хлопоты. Обычно это происходит при регулировке клапана в первый раз за долгое время, например, после продолжительных холодов или лета (часто одно и то же!).

Чтобы исправить это, установите TRV на максимальное значение, затем вручную отверните гайку для снятия термостата. Вы обнаружите поршень, который обычно пружинит и плавно сжимается. Возьмите немного WD40 и нанесите небольшое количество, пока он снова не начнет плавно двигаться.

Если поршень не реагирует, необходимо заменить TRV. Оставайтесь с нами до конца этой статьи, когда мы представляем наш выбор лучших на рынке TRV…



Термостатический клапан не включается или не выключается?

Если поршень двигается плавно, но ваш TRV не работает, скорее всего, внутренние детали вышли из строя. Это случается время от времени, особенно в старых моделях, поэтому воспользуйтесь этой возможностью, чтобы модернизировать отопление вашего дома и извлечь выгоду из надлежащей функции TRV. Установите новый TRV, убедитесь, что клапан работает, и вас ждут годы беззаботного модулированного отопления.

Избегайте слишком позднего обнаружения поломки термостатического клапана, а также предотвращения залипания TRV, периодически проверяя и смазывая поршень клапана. Также важно не допускать попадания пыли и другого мусора в вентиляционные отверстия вокруг головки клапана, так как это может снизить точность показаний TRV.



Стоит ли иметь дома TRV?

Абсолютно! В доме с несколькими радиаторами, отапливающими помещения с разной интенсивностью движения, термостатические радиаторные клапаны — не проблема! Нагревайте там, где хотите, и никаких потерь там, где не нужно.

Благодаря простому обслуживанию, о котором мы упоминали, ваши TRV будут безупречно функционировать долгие годы. А если у вас есть интеллектуальная система отопления дома, набор электронных термостатических вентилей радиатора станет вашим лучшим решением для значительной экономии энергии и денег.

Помогайте окружающей среде, заботясь о своем собственном обогреве. Вот почему наше правительство поощряет использование TRV в новых строительных нормах. Мы в Only Radiators глубоко заботимся о сохранении нашей планеты — по этой причине мы полностью поддерживаем TRV!
