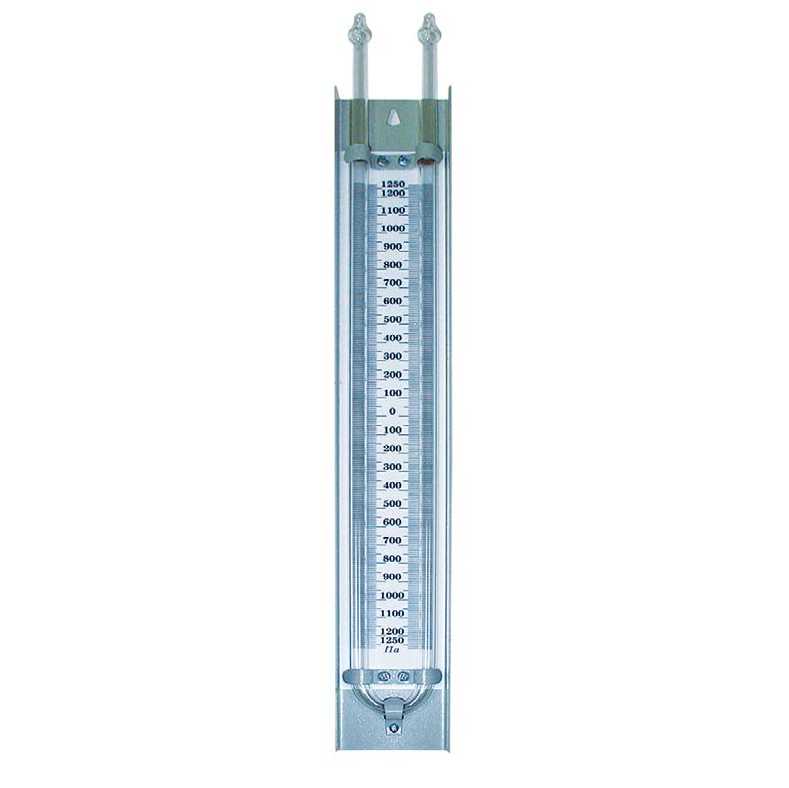

Мановакуумметр двухтрубный U-образный

ПОДРОБНЕЕ

Манометр радиальный Tim 1/4″ – 10 бар (2 шт.) Производитель: Tim, Тип манометра: аналоговый, Вид

ПОДРОБНЕЕ

42 210

Манометр радиальный Icma 1-6 бар Производитель: ICMA

ПОДРОБНЕЕ

Манометр газовый 16 Мпа С поверкой ПТК Производитель: ПТК

ПОДРОБНЕЕ

U-образный манометр Vaillant артикул 990034 Производитель: Vaillant

ПОДРОБНЕЕ

U-Образный Манометр Vaillant арт. 990034 Производитель: Vaillant

ПОДРОБНЕЕ

Газовые манометры ПТК Манометр для углекислого газа с поверкой 25,0 МПа 50 мм ТМ-210Р ПТК 001.050.906

ПОДРОБНЕЕ

Манометр Kaigu

ПОДРОБНЕЕ

U образный манометрU-образный манометрМанометры для измерения давления газа

34 000

Динамометр мегеон 53200 мегеон Тип: динамометр, Производитель: МЕГЕОН, Источник питания: аккумулятор

ПОДРОБНЕЕ

Манометр радиального подключения(с верху корпуса), 1/4″-10 бар (60) TIM Y-50C-10 Производитель:

ПОДРОБНЕЕ

МВ-5000 Мановакуумметр двухтрубный МВ-5000 Мановакуумметр двухтрубный

ПОДРОБНЕЕ

34 000

Динамометр мегеон 53200 мегеон Тип: динамометр, Производитель: МЕГЕОН, Источник питания: аккумулятор

ПОДРОБНЕЕ

Дозиметр НТ-1895 – манометр давления газа, манометры для измерения давления газа, манометр давления газа в баллоне, манометр давления газа куплю

ПОДРОБНЕЕ

68 900

Динамометр мегеон 43010 Тип: испытательный стенд, Производитель: МЕГЕОН, Многофункциональный: Да

ПОДРОБНЕЕ

Цифровой манометр HT-1895 давления газа HTi Производитель: Hti, Принцип работы: пневматический,

ПОДРОБНЕЕ

Манометр “Росма” ТМ-210Р (00000094906), 0-2. 5 МПа, M12x1.5, d=50 мм, неагрессивные газы

ПОДРОБНЕЕ

U-образный отвод, сталь углеродистая (Ст) — Звоните 8 (800) 777-75-15 Производитель: ФИЗТЕХ

ПОДРОБНЕЕ

Манометр газовый 6 Бар Тип манометра: аналоговый

ПОДРОБНЕЕ

Манометр газовый 400 mbar артикул 35920301

ПОДРОБНЕЕ

59 900

Динамометр мегеон 53002К Тип: испытательный стенд, Производитель: МЕГЕОН, Многофункциональный: Да

ПОДРОБНЕЕ

U-Образный Манометр Vaillant арт. 990034

ПОДРОБНЕЕ

Манометр гидравлический 600 Bar (резьба – 1/4″) Вид прибора: жидкостный, Принцип работы:

ПОДРОБНЕЕ

Манометр газовый 6 Бар

ПОДРОБНЕЕ

31 529

Манометр U-образный MA 138 для печи (3245001)

ПОДРОБНЕЕ

Манометр Braukmann (Honeywell) M38K-A16 для D04 и HS10S Производитель: Honeywell, Тип манометра:

ПОДРОБНЕЕ

Манометр газовый 1,0 Мпа С поверкой ПТК Производитель: ПТК

ПОДРОБНЕЕ

2 страница из 20

U-образный манометр для измерения давления газа

выбор устройства, измеряющего давление газа и других сред, виды и установка

Надежный манометр является гарантом безаварийной работы системы, независимо от того, водопровод — это, газопровод, система отопления или замкнутый цикл любого производства. Существуют разные виды таких приборов и в этой статье мы подробно остановимся на них.

Манометры давления

Существует давление трех основных типов:

  1. Атмосферное. Это когда атмосфера воздействует на поверхность земли, а также на все находящееся на ней. Здоровый человек его не ощущает, так как оно обычно компенсируется внутренним давлением организма.
  2. Вода в водопроводе может испытывать избыточное давление. Отсюда правило — оно возникает в замкнутом пространстве в различных средах.
  3. Абсолютное возникает при взаимодействии первого и второго вида давления, то есть это сумма показателей атмосферного и избыточного.

Манометр — это прибор, который измеряет второй вид давления (избыточный) в различных системах.

Выбор устройства

Промышленность наших дней использует разные виды манометров. Чтобы произвести правильную покупку измерительного прибора, который будет по всем параметрам подходить для решения производственных процессов, нужно знать:

  • Тип манометра.
  • Рабочий диапазон измерения давления.
  • Класс его точности.
  • Среду его установки.
  • Размеры корпуса.
  • Функциональную нагрузку прибора.
  • Куда будет установлен, а также размер резьбы штуцера.
  • Эксплуатационные условия.

Если следовать вышеизложенному списку, тогда можно подобрать оптимальный прибор, так как все производители манометров придерживаются установленных стандартов. Поэтому устройства разных компаний по сути являются взаимозаменяемыми.

Типы манометров

Современное приборостроение предлагает несколько типов устройств, которые являются измерителями давления в разном диапазоне:

  • Манометры, работающие от 0 до любых значений со знаком плюс.
  • Мановакуумметры предназначены для измерения избыточных показателей от — до +.
  • Вакуумметры работают с показателями ниже атмосферного в интервале от -1 до 0. То есть измеряют разреженные газы.
  • Манометры, которые работают с предельно низкими значениями до +40 кПа.
  • Видами вакуумметра являются тягомеры и тягонапоромеры.
  • Напоромеры измеряют малое избыточное давление в низких показателях.

Чтобы осуществить правильный выбор прибора по допустимому интервалу давления следует знать рабочие значения давления технологического процесса, для чего и совершается покупка измерительного прибора. Не ошибитесь в операциях со знаками плюс и минус и прибавьте 30% к рабочему показателю.

Измерительный прибор выбирается с учетом условий и среды эксплуатации. Это будет специальный манометр для работы с воздухом, водой, паром, кислородом, аммиаком, ацетоном или газом. Среда может быть разной, в том числе и агрессивной, поэтому материалы приборов рассчитаны на такие условия эксплуатации. Показатели корпуса, в частности, прочность, диаметр, при выборе учитываются, если предстоит его работа в условиях вибрации или повышенной влажности, чтобы исключить повреждение корпуса от коррозии или механического воздействия.

Функциональная нагрузка

Прибор по измерению давления выбирается в зависимости от потребностей производственного процесса, он должен соответствовать функциям и условиям эксплуатации. Манометры подразделяются на следующие виды функциональной нагрузки:

  • Показывающие. Направление техническое. Предназначены чтобы измерять давление.
  • Сигнализирующие. Нужны для управления внешней электрической цепью.
  • Для точного измерения. Класс точности от 0,6/1,0 ед.
  • Образцовые. Используются для проверки точности технических манометров.
  • Самопишущие. В виде диаграммы на бумаге записывают измеряемое давление.

О назначении сообщает тип корпуса прибора, он может быть:

  • Виброустойчивым.
  • взрывозащищенным.
  • Коррозионностойким.

Применяются манометры в системах котлов, судового и железнодорожного оборудования. Существует группа приборов, способная эксплуатироваться в пищевой отрасли производства. Материал корпуса измерительного прибора позволяет соответствовать условиям службы.

Установка манометра

Перед монтажом нужно обязательно знать случаи, когда измерительные приборы не следует применять:

  • Когда истек срок поверки манометра, отсутствует пломба или отметка о проведении поверки.
  • Если прибор поврежден, к примеру, разбито стекло.
  • Когда при отключении прибора стрелка не возвращается к нулевому показателю.
  • Нельзя допускать монтаж на высоте более 3 метров от площадки.

Прибор устанавливается на видном месте, чтобы любой сотрудник мог увидеть его показания. Манометр монтируют на трубопроводе между запорной арматурой и сосудом.

Корпус должен иметь диаметр в значении не менее 10 сантиметров, не меньше 16 сантиметров на высоте 2–3 метра. Манометры, которые применяются для измерения давления газов, имеют разные цвета корпусов. Например, если корпус у прибора голубой, то это значит перед вами устройство для измерения давления кислорода, желтый свидетельствует о назначении работы с аммиаком, красный используется для горючих газов, черный — негорючих, белый предназначается для ацетилена.

Крайне важна перед манометром установка механизма, который будет отключать и продувать его, к примеру, это может быть трехходовый кран. Также необходим монтаж сифоновой трубки, ее диаметр должен составлять не меньше одного сантиметра. После того как прибор будет установлен, нужно нанести на шкалу манометра красную черту, она укажет рабочее давление.

Итак, точность, с которой прибор измеряет давление, зависит от его правильного выбора и установки, а также от условий эксплуатации. Когда производят выбор берут во внимание физико-химические свойства измеряемой среды и необходимую точность измерения. Мембранными рационально измерять вязкие жидкости, так как трубчатые затрудняют передачу давления из-за тонких трубок. Чтобы измерять газовые среды, содержащие агрессивные газы, например, сернистый газ, применяют защищенные приборы. Они оснащены специальным корпусом с характерной каждому газу окраской, также имеют маркировку на шкале устройства.

  • Автор: Николай Иванович Матвеев
