U-образные манометры – книга «МАНОМЕТРЫ» от НПО «ЮМАС»

U-образный манометр – это жидкостный манометр, состоящий из сообщающихся сосудов, в которых измеряемое давление определяют по одному или нескольким уровням жидкости/16/.

В U-образных стеклянных манометрах свободный конец трубки сообщается с атмосферой, а к другому концу подводится измеряемое давление. Простейшая схема измерения давления жидкостным стеклянным манометром показана на рис. 3.1.

Рис. 3.1. Схема функционирования стеклянного жидкостного манометра

В результате между уровнями жидкостей, находящимися в разных частях U-образной трубки, образуется столб жидкости, высота h которого определяется из выражения

h = (р_абс – р_атм)/((r_ж – r_атм )g), (3.1)

где р_абс– абсолютное измеряемое давление; r_ж – плотность рабочей жидкости; r_атм – то же окружающей атмосферы; g – ускорение свободного падения, принимаемое в среднем равным 9,80665 м/с², но имеющее зависимость от географической широты местности.

Высота столба рабочей жидкости h состоит из двух частей: высоты h₁, представляющей понижение столба жидкости относительно начального – «нулевого» уровня, и высоты h₂– отражающей его повышение в другой части U-образной трубки, т. е. увеличение относительно начального положения – («нуля»).

Плотностью окружающей среды, т. е. воздуха из-за условия r_ж >> r_атм можно пренебречь. Учитывая выражение (1.3), определяющее разность между абсолютным и атмосферным давлением как избыточное, зависимость (3.1) может быть представлена как

h = р_изб/(r_жg). (3.2)

Здесь р_изб – измеряемое избыточное давление.

Из (3.2) измеряемое избыточное давление, определяемое с помощью стеклянного жидкостного манометра, может определяться как

р_изб = hr_жg. (3.3)

Для измерения давления разряженных газов используются жидкостные стеклянные манометры, схема которых представлена на рис. 3.2.

Рис. 3.2. Схема стеклянного жидкостного вакуумметра абсолютного давления

В этих приборах к одному концу стеклянной U-образной трубки подводится вакуумметрическое давление, другой конец герметично запаян. Для этого случая выражение (3.1) в общем виде можно представить как

– h = (р_атм – р_абс)/(r_жg). (3.4)

В торце запаянного конца давление равно нулю.

Если в запаянном конце будет находиться воздух, то вакуумметрическое избыточное давление может быть определено как

р_атм – р_абс= р

_изб – hr_жg. (3.5)

В некоторых типах приборов воздух в запаянном конце «откачивается» и при заполнении рабочей жидкостью близко к «абсолютному нулю», т. е. прибор заполняется рабочей жидкостью под вакуумом и давление противодействия р_атм = 0. Тогда выражение (3.5) может быть представлено в следующем виде:

р_абс= hr_жg. (3.6)

Конструкция, в которой запаянный конец перед заполнением рабочей жидкостью вакууммируется, может использоваться в качестве барометра. Отсчет значения барометрического давления производится по величине столба жидкости в запаянной части трубки.

Минус в уравнении (3.4) определяет вакуумметрическое давление. Высота столба жидкости h в этом случае определяет верхний предел диапазона измерения и является составляющей

h = h₁ + h₂. (3.7)

Здесь h₁ и h₂ – высота столбов жидкости, вытесненной под воздействием измеряемого давления от начальной отметки – нуля в двух трубках U-образного манометра.

Рис. 3.3. U-образный жидкостный стеклянный мановаку-умметр:

1 – U-образная стеклянная трубка; 2 – крепежные скобы; 3 – основание; 4 – шкальная пластина

На рис.3.3 показан U-образный жидкостный стеклянный мановакуумметр.

U-образная стеклянная трубка 1 с помощью скоб 2 крепится на металлическом или деревянном основании 3. На нем же между двумя трубками установлена шкальная пластина 4 с нанесенной линейной разметкой. Трубка заполняется рабочей жидкостью до нулевой отметки относительно шкальной пластины. Утолщения на концах стеклянной трубки предназначены для более плотного подсоединения резиновых шлангов.

При измерении избыточного давления к одному концу U-образной трубки подается среда измеряемого давления. Второй выход остается свободным и сообщается с атмосферой. Аналогичная ситуация происходит при измерении вакуумметрического давления. Симметричность линейной разметки на шкальной пластине обеспечивает применимость прибора для измерения избыточного и (или) вакуумметрического давления.

При измерении дифференциального (разностного) давления «плюсовый» и «минусовый» каналы подсоединяются к концам стеклянной U-образной трубки 1. Из-за симметричности линейной разметки практически отсутствуют различия в соответствии подведенного давления

на концах трубки.

U-образные жидкостные манометры с водой в качестве рабочей жидкости могут использоваться как напоромеры, тягонапоромеры и тягомеры для измерения давления воздуха, неагрессивных газов в диапазоне ±10 кПа. При давлении ±0,1 МПа рабочей жидкостью манометра может служить ртуть. Такие приборы применяются для измерения давления воды, неагрессивных жидкостей и газов.

Ниже приведены приблизительные оценки основных погрешностей, воздействующих, по данным С. Ф. Чистякова/2/, на точность показаний стеклянного жидкостного ма-нометра:

· погрешность градуировки шкалы составляет до 0,2-0,4 мм;

· смачиваемость стекла – капиллярные силы вносят неточность до 0,1-0,2 мм;

· отклонение прибора от строго вертикального положения может приводить к погрешности до 0,03 % на каждый градус.

Кроме этого, достаточно большую погрешность могут вносить: неравномерность сечения стеклянных трубок по их высоте, а при точных измерениях, как это следует из (3.3), варьирование плотности рабочей жидкости r_ж с изменением ее температуры, а также ускорение свободного падения g.

При использовании табличных данных погрешность определения плотности рабочей жидкости r_ж, по показателям разных авторов, не превышает 0,005 %. Следует обратить внимание на применение жидкостей, способных поглощать влагу или испаряться. Так, в большинстве случаев теоретическая и реальная плотности спиртов различаются, и табличные данные принимаются по некорректным начальным параметрам, что изначально приводит к появлению погрешности.

Некоторые производители к документации на жидкостный измеритель давления прилагают таблицу изменения плотности рабочей жидкости и поправок на вариацию этой плотности в зависимости от температуры, а также, например, для спиртов, таблицу зависимости плотности от его крепости.

Ускорение свободного падения g незначительно зависит от географической широты местности. его величина остается постоянной в рабочем регионе, не зависит от измеряемого давления, и поэтому вносимые этим параметром погрешности не превышают 10^–3-10^–4%.

Визуальная оценка оператором уровня также может влиять на погрешность измерения. Разработаны различные методы снижения такой погрешности. Например, установка несложной оптической системы, позволяющей «накладывать» реальный и перевернутый мениски жидкости, обеспечивает значительное повышение точности отсчета уровня жидкости в жидкостном манометрическом приборе.

М. А. Гуляев и А. В. Ерюхин /24/ предложили в зависимости от применяемых способов следующие значения погрешностей отсчета уровня ртутного манометра:

· по миллиметровой шкале – ±1 мм;

· по зеркальной шкале – ±0,2-0,3 мм;

· с помощью нониусного устройства – ±0,05-0,1 мм;

· катетометром – ±0,2 мм;

· интерференционным методом – ±10^–5 мм.

При отсчете измеряемого уровня необходимо учитывать свойства рабочих жидкостей, у которых угол смачиваемости x различен (рис. 3.4). Так, при использовании высокосмачиваемых жидкостей (вода, спирт) отсчет рекомендуется вести по вогнутой части мениска, а при применении несмачиваемых жидкостей (таких, как ртуть) – по выпуклой его части на оси трубки. Кроме этого, смачиваемость и текучесть жидкости предопределяют минимальный диаметр используемых трубок. При применении спирта в качестве рабочей жидкости рекомендуется минимальный внутренний диаметр стеклянных трубок 5 мм, ртути – 8 мм, воды – 15 мм.

Рис. 3.4. Вид менисков для различных жидкостей:

а – смачивающей и б – несмачивающей

При использовании ртути в качестве рабочей жидкости, особенно при точных измерениях, когда в чашечных манометрах применяются капилляры и сечения широкого сосуда и капилляра существенно отличаются, может наблюдаться эффект капиллярной депрессии. Сущность этого эффекта состоит в различии уровней несмачиваемой жидкости в сообщающихся капилляре и широком сосуде при воздействии одного и того же давления на поверхности жидкостей в этих объемах.

В промышленных условиях, как следует из приведенного выше материала, требуется тщательный контроль применяемых в жидкостных манометрах стеклянных трубок, так как их внутренний диаметр на практике может колебаться от 8 до 12 мм, что вносит существенные погрешности в результат измерения.

По данным разных специалистов/25/, без дополнительных оптических приспособлений погрешность показаний стеклянных жидкостных манометров принимается в лучшем случае равной ±1 мм. При использовании U-образных жидкостных манометрических приборов отсчет двух уровней (на каждой трубке) приводит к погрешности измерений ±2 мм при температуре окружающей среды 20 ± 5 °С. Верхние пределы измерений для стеклянных жидкостных манометров 100, 160, 250, 400, 600 и 1000 мм. Соответственно при одной и той же погрешности отсчета высоты столба жидкости класс точности жидкостного прибора колеблется от 2 до 0,2.

Для обеспечения корректности измерений обязательным является очистка внутренних поверхностей стеклянных трубок от пыли и грязи. С этой целью стеклянные жидкостные манометры промывают насыщенным раствором двухромовокислого калия (хромпика) в серной кислоте, затем – спиртом и водой.

U-образные манометры / ТД «Манометр»

ТД «Манометр» → Манометры →

Увеличить

Продукция

Назначение
Технические характеристики

U образные манометры

При покупке приборов в нашей компании наши клиенты получают технически грамотную профессиональную консультацию, выполнение конкретных сроков поставки заказанного оборудования, дальнейшее сервисное обслуживание купленных у нас приборов. В особенно тщательном обслуживании, даже при грамотной эксплуатации, нуждаются U-образные манометры, это зависит от особенности их устройства.

U-образные манометры чаще бывают типа мановакуумметра, состоящего из стеклянной U-образной трубки, которая надёжно закреплена на основании из металла и имеет специальную шкалу, выполненную из полистирола. Предназначаются U-образные манометры для особенно тщательного измерения избыточного или же предельного показаний давления в различных газовых системах.

Описание прибора

По точности показаний U-образные манометры соответствуют самым качественным лабораторным приборам. Чтобы легче было переносить, U-образный манометр можно скрутить до самых компактных размеров, при этом трубка U-образного манометра выдержит самое грубое обращение. Все модели U-образных манометров имеют в своём устройстве гибкие плечи, выполненные из винила, гибкую шкалу из стали, которая калибрована в дюймах водяного столба или же в дюймах ртутного столба в зависимости от использования жидкого наполнителя плеч. Шкала U-образного манометра находится в центре между плечами, чтобы исключить параллакс, так же шкала имеет удобную скользящую настройку по отношению к нулю в 2х дюймовых пределах.

Приглашаем вас в нашу компанию, у нас вы сможете выбрать приборы, имеющие гарантию работы, и получите от опытных специалистов профессиональную консультацию.

Порядок работы

Чтобы измерить U-образным манометром статическое давление, состояние вакуума или же особое дифференциальное давление, требуется правильно его разместить и установить. Магнитные зажимы, имеющиеся у U-образного манометра, могут надёжно удерживать прибор на любой поверхности из стали. Можно установить U-образный манометр наклонно, закрепив простым гвоздём одну из сторон. Перед началом работы с u-образным манометром следует повернуть его соединители на один оборот. Когда подаётся давление, то происходит относительное смещение вверх в одном плече и смещение уровня вниз на другом плече. Смещение происходит в соразмерных величинах, измеряемых в дюймах. По окончании работы с манометром нужно произвести герметизацию плеч, для чего нужно повернуть соединители U-образного манометра, скрутить прибор в компактный рулон и положить его в специальный пластиковый футляр. Не следует выливать жидкость, заполняющую U-образный манометр. Не рекомендуется ослаблять заглушки U-образного манометра или же терять его вставки.

Использование прибора

Используются U-образные манометры для измерения скорости или же статического давления, чтобы определить течь, испытать вентиляторы и воздуходувки. Применяются такие приборы для калибровки различных устройств управления, с целью проверки давления в газообразных веществах и т.д.

Такими приборами производится измерение пульсирующего давления и вакуума. Однако в использовании прибора следует избегать температурных значений выше 130 градусов по шкале Фаренгейта, а так же постоянного высокого давления. Не рекомендуется использовать в манометре в качестве жидкого наполнителя красное измерительное масло; в такой ситуации лучше всего подходят только вода или ртуть.

диапазон измерений, Па	цена деления шкалы, Па	Н, мм	h, мм
0…1000	10	246	230
0…2500	10	398	383
0. ..3600	10	508	490
0…5000	10	648	633
0…6000	10	748	733
0…10000	10	1148	1133
0. ..20000	10	2181	2166

У образный манометр

Главная » Разное » У образный манометр

U-образные манометры – книга «МАНОМЕТРЫ» от НПО «ЮМАС»

Рис. 3.1. Схема функционирования стеклянного жидкостного манометра

Атмосферное давление р_атм воздействует на один конец U-образной трубки, частично заполненной рабочей жидкостью. Другой конец трубки с помощью различного рода подводящих устройств соединен с областью измеряемого давления р_абс. При р_абс > р_атм жидкость, находящаяся в части подведенного измеряемого давления, будет вытесняться в часть, соединенную с атмосферой. В результате между уровнями жидкостей, находящимися в разных частях U-образной трубки, образуется столб жидкости, высота h которого определяется из выражения

h = (р_абс – р_атм)/((r_ж – r_атм )g), (3. 1)

h = р_изб/(r_ж g). (3.2)

Здесь р_изб – измеряемое избыточное давление.

р_изб = hr_жg. (3.3)

Рис. 3.2. Схема стеклянного жидкостного вакуумметра абсолютного давления

– h = (р_атм – р_абс)/(r_жg). (3.4)

В торце запаянного конца давление равно нулю.

р_атм – р_абс= р_изб – hr_жg. (3.5)

р_абс= hr_жg. (3.6)

h = h₁ + h₂. (3.7)

Рис. 3.3. U-образный жидкостный стеклянный мановаку-умметр:

1 – U-образная стеклянная трубка; 2 – крепежные скобы; 3 – основание; 4 – шкальная пластина

На рис.3.3 показан U-образный жидкостный стеклянный мановакуумметр. U-образная стеклянная трубка 1 с помощью скоб 2 крепится на металлическом или деревянном основании 3. На нем же между двумя трубками установлена шкальная пластина 4 с нанесенной линейной разметкой. Трубка заполняется рабочей жидкостью до нулевой отметки относительно шкальной пластины. Утолщения на концах стеклянной трубки предназначены для более плотного подсоединения резиновых шлангов.

· погрешность градуировки шкалы составляет до 0,2-0,4 мм;

· смачиваемость стекла – капиллярные силы вносят неточность до 0,1-0,2 мм;

· по миллиметровой шкале – ±1 мм;

· по зеркальной шкале – ±0,2-0,3 мм;

· с помощью нониусного устройства – ±0,05-0,1 мм;

· катетометром – ±0,2 мм;

· интерференционным методом – ±10^–5 мм.

Рис. 3.4. Вид менисков для различных жидкостей:

а – смачивающей и б – несмачивающей

Манометр жидкостный U-образный – Энциклопедия по машиностроению XXL

Практика показывает, что предпочтение надо отдавать простейшим приборам, показания которых весьма точны, а неисправности очевидны и легко устраняются лаборантом средней квалификации. Применение выпускаемых серийно систем из датчика и вторичного прибора с электрической связью нежелательно, так как они, как правило, менее точны и нуждаются в обслуживании опытным мастером. Там, где жидкостные U-образные манометры неприменимы, указывающий манометр с трубкой Бурдона предпочтительнее прибора с дистанционной передачей. Все приборы должны иметь минимальную ошибку, вызванную трением при ходе вверх и вниз. [c.143]
В жидкостном U-образном манометре, схема которого представлена на рис 5.4, а, давление или разность давлений уравновешивается весом столба рабочей жидкости высотой h [c.345]

По истечении заданного времени Лт с момента начала натекания краны закрывают, а дьюар и ловушка погружают в сосуд с водой. Накопившаяся в ловушке жидкость размораживается и, вновь обращаясь в пар, заполняет известный рабочий объем Уу установки, в котором измеряется давление паров с помощью жидкостного U-образного манометра. Затем пар из рабочего объема переводится в съемную ловушку, препятствующую его попаданию в откачной пост. Величину потока пара заданной жидкости рассчитывают по формуле [c.91]

При испытании газопроводов при давлении до 1 кГ/см применяются ртутные и жидкостные U-образные манометры, заполняемые ртутью или водой. [c.102]

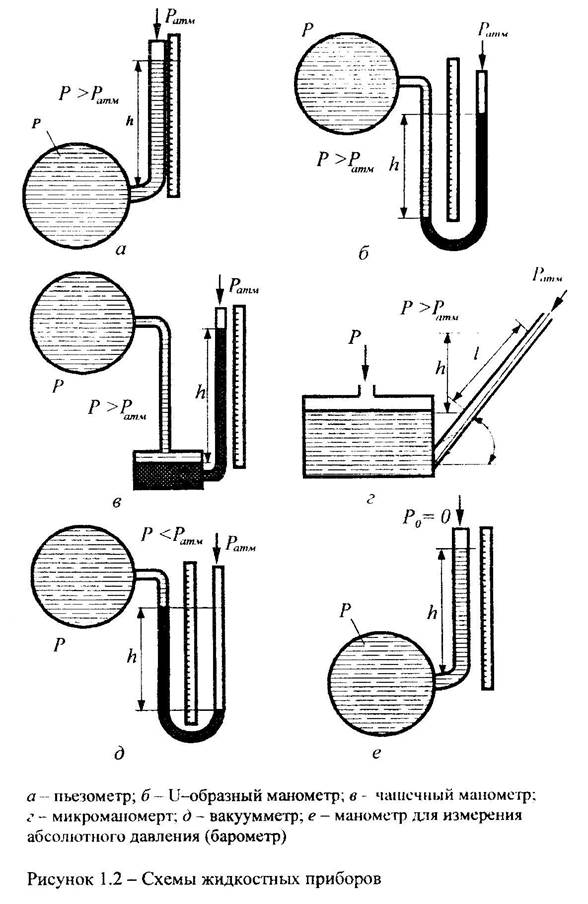

К жидкостным манометрам относятся пьезометры (рис. 2.5, а) и U-образные манометры (рис. 2.6). Измерительной жидкостью в пьезометрах, которые применяются для измерения небольших давлений, является жидкость, давление в которой измеряется. Измерительной жидкостью в [c.13]

U-образных манометрах может быть вода, ртуть, спирт. Область применения того или иного жидкостного манометра определяется значением измеряемого давления, так как от этого зависят габариты прибора. Жидкостные приборы используются и для измерения вакуумметрического давления. Замерив по манометр-вакуумметру значение /г, давление рассчитывают по уравнению гидростатики (2. 4). Так, избыточное давление в точке А (рис. 2.6), измеренное U-об-разным манометром. [c.13]

Жидкостные манометры. Очень распространенными являются U-образные ртутные манометры, которые при всей своей простоте обеспечивают высокую точность измерений. Такой манометр состоит из стеклянной трубки,, прикрепленной к доске со шкалой (рис. 21). Один конец трубки соединяется с областью, в которой необходимо измерить давление, например, с резервуаром А, а другой является открытым, соединенным с атмосферой. Трубка заполняется ртутью примерно на половину высоты. До подключения манометра к области давления ртуть будет стоять в обоих коленах на одном уровне. После того как манометр будет соединен с областью давления, ртуть в левом колене начнет понижаться, а в правом — повышаться до тех пор, пока вся система не уравновесится. При этом равновесие наступит в тот момент, когда будет достигнуто равенство давлений в сечении 5—S (рис. 21) [c.44]

U-образные жидкостные манометры. Для измерения небольших избыточных давлений и разрежений используют U-образные жидкостные манометры (рис. 4.1). В качестве рабочей жидкости обычно применяется вода (иногда ртуть и другие жидкости). Внутренний диаметр стеклянной трубки должен быть не менее 8… 10 мм, так как при меньшем диаметре начинают про- [c.35]

Простейшим прибором трубчатого типа является U-об-разная стеклянная трубка, заполненная примерно на половину своей высоты рабочей жидкостью. Определение давления производится по вертикальному расстоянию между уровнями рабочей жидкости в коленах прибора. На рис. 77 приведены схемы U-образных жидкостных манометров. Величины давлений, измеряемых этими приборами, могут быть соответственно подсчитаны по формулам [c.129]

На рис. 2.2 показана схема измерения избыточного давления жидкости или газа с помощью U-образного жидкостного манометра и жидкостного вакуумметра по разности высот h рабочей жидкости [c. 16]

Приборы для измерения давления и разрежения подразделяют на жидкостные, пружинные и поршневые. В жидкостных приборах измеряемое давление уравновешивается давлением столба жидкости. Простейший жидкостный манометр состоит из U-образной стеклянной трубки, заполненной жидкостью до некоторой отметки. Кроме U-образного манометра, применяют однотрубные жидкостные микроманометры с наклонной трубкой. Наибольшее распространение для измерения давления и разрежения получили пружинные манометры — показывающие или самопишущие. Манометры часто снабжают устройством для дистанционной передачи показаний или сигнализации. Поршневые манометры применяют для проверки рабочих и образцовых пружинных манометров. [c.262]

III. Измерение давлений и разрежений пружинные и сильфонные манометры U-образные жидкостные манометры и тягомеры ртутные барометры для измерения давления атмосферного воздуха. [c.14]

При наличии этой диаграммы и простого U-образного жидкостного манометра, включенного дифференциально (одна импульсная трубка манометра включается на входе воздуха в воздухоподогреватель, другая трубка на выходе воздуха из воздухоподогревателя), при заданных постоянном составе топлива, коэффициенте избытка воздуха и [c. 437]

Ниже приводится пример построения номограммы для ведения воздушного режима по температуре питательной воды. Расход воздуха через воздухоподогреватель при тарировке определялся с помощью пневмометрической трубки. Сопротивление воздухоподогревателя по воздушной стороне измерялось с помощью U-образного жидкостного манометра. [c.437]

Для измерения небольшого избыточного давления эталонным прибором является U-образный жидкостный манометр. Схема его представлена на рис. 2-1. Избыточное давление Ризб уравновешивается столбом жидкости высотою h. Это давление может быть определено так [c.65]

В качестве дифференциального могут быть использованы U-образный жидкостный, трубчатый и мембранный манометры. [c.73]

Давление ниже 15 мм вод. ст. измеряется чашечным жидкостным манометром (преподаватель показывает манометр или его схему). Такое малое давление можно измерять только U-образ-ными манометрами. Преподаватель показывает U-образный манометр и, объясняя его устройство, говорит, что манометр состоит из двух стеклянных трубок, прикрепленных к доске параллельно друг к другу и соединенных в нижней части. На доске между трубками находится шкала с делениями в миллиметрах водяного или ртутного столба и нулевой отметкой посредине. В соответствии с расчетом делений на шкале стеклянная трубка заполнена рабочей жидкостью, спиртом, керосином, ртутью, водой, подкрашенной краской. Уровень жидкости в обоих коленах (в трубках) соответствует нулевому делению. На согнутый -конец стеклянной трубки, служащий для подключения к измеряемой среде, плотно надета резиновая трубка, а другой конец стеклянной трубки или присоединенная вторая трубка через открытый конец сообщается с атмосферным давлением. Для замера давления газа свободный конец резиновой трубки соединяют с краном газопровода или прибора для впуска газа. При избыточном давлении газа в измеряемой среде уровень жидкости (например воды) в правой трубке манометра, соединенной с газопроводом, понизится ниже нуля, а в левой повысится и общая высота жидкости будет равна сумме отсчетов. Например, если в правой трубке уровень жидкости понизился на 45 мм, а в левой настолько же повысился, то давление газа будет уравновешено столбиком воды высотой в 45+45=90 мм или давление газа будет равно 90 мм вод. ст. Этим манометром [c.30]

Рис. 3-18. Схема стеклянного U-образного жидкостного манометра.

Ртутные манометры относятся к группе жидкостных манометров и измеряют непосредственно статистическое давление газа по разности уровней жидкости в сообщаю-Ш.ИХСЯ сосудах. Суш,ествуют два вида U-образных манометров— открытый и закрытый. [c.376]

Жидкостные манометры основаны на уравновешивании измеряемого давления давлением столба жидкости. Жидкостный манометр состоит из U-образной стеклянной трубки, в которой находится жидкость. [c.233]

Как было уже сказано, для измерения небольших избыточных давлений и вакуума применяют жидкостные манометры, (вакуумметры). Такой манометр (рис. 5) представляет собой U-образную открытую с обеих сторон трубку, наполненную жидкостью (вода, ртуть) размер трубки иногда составляет около 0,8—1 ш ее укрепляют на доске, к которой прикрепляют шкалу для измерений. -Жидкость обычно наливают так, чтобы она устанавливалась против деления 0. На рис. 3 и 4 показано присоединение таких приборов к сосудам, в которых производится измерение давления. [c.43]

Приборы U-образные (двухтрубные) и чашечные (однотрубные) ОТНОСЯТСЯ к группе жидкостных приборов с видимым уровнем. Они применяются в качестве манометров (напоромеров) для измерения избыточного давления воздуха и неагрессивных газов до 700 мм вод. ст. (7000 Па) и 735 мм рт. ст. [c.349]

Измерение давлений производится главным образом пружинными манометрами, измерение разрежения в картере жидкостными (водяными) U-образными манометрами. Измерение температур воды и масла при стендовых испытаниях, особенно при необходимости определения количества теплоты, отводимой водой и маслом (при снятии теплового баланса), производится жидкостными термометрами с ценой деления 0,1—0,2° С. При реостатных испытаниях используются аэротермометры или дистанционные термометры манометрического типа [c.325]

VI. Определение концентрации уноса или пыли в газовом потоке или потоке аэросмеси и отбор пробы уноса и пыли трубки ВТИ или Алынера пылеуловительиый циклон сужающие устройства реометры жидкостные U-образные манометры и тягомеры. [c.14]

Переходим к определению рабочего или избыточного давления. Если накачать газ или воздух в закрытый сосуд, например газопровод или баллон, то давление газа или воздуха в них станет выше атмосферного (измеряемое макометр ами). Аналогичное давление со здает пар в паровых котлах. Здесь уместно показать жидкостные U-образные, пружинные манометры разъяснить преимущество U-образных перед пружинными манометрами при измерении давления газа в газопроводе перед горелками,”работающими на низком давлении. Давление, показываемое манометрами, называется избыточным, манометрическим или рабочим. Величина этого давления есть разность между внутренним (абсолютным) давлением и наружным (атмосферным) давлением. Таким образом, манометр указывает, насколько измеряемое давление, напри- [c.29]

На рис. 171, а изображен простейший прибор для измерения давления — жидкостный U-образный ( у -образный) манометр (тягомер), представляющий собой U-образную стеклянную трубку, снабженную миллиметровой шкалой и занолненную в нижней части жидкостью (водой, спиртом или ртутью). Одно из колен стеклянной трубки соединено с пространством, в котором измеряется давление, другое колено открыто и сообщается с атмосферой. Величину разрежения или давления отсчитывают по разности высот уровней жидкости в обоих коленах U-образной трубки. [c.302]

На рис. 1.1 приведены схемы приборов для измерения давления. Жидкостный манометр представляет собой U-образную трубку, заполиенную жидкостью и одним концом присоединенную к сосуду, в котором измеряется давление газа (рис. 1,1, а, б). На жидкость на другом конце трубки действует атмосферное давление Ратм- Если давление в сосуде РаЛс больше Рят, жидкость занимает положение, соответствующее рис. 1.1, а. В этом случае разность уровней столбов жидкости в обоих коленах U-образной трубки соответствует избыточному давлению [c.9]

Жидкостные манометры основаны на принципе изменения уровней жидкости в U-образной трубке. Один конец трубки соединен с газопроводом или воздухопроводом, находящимся под некоторым избыточным давлением, другой конец оставлен открытым. Поэтом, под действием измеряемого давления газа или воздуха жидкость, кадящаяся в U-образной трубке, вы-теспится несколько из одного колена в другое. Столб жидкости между нижним и верхним уровнями жидкости показывает измеряемое давление в мм вод. ст. (в водяном манометре—рис. 25) или в мм рт. ст. (в ртутном манометре—рис. 26). [c.52]

МОЩЬЮ простых газовых трубок / — газовая трубка 1 — 1 /j / для измерения стати-U-образный жидкостный манометр 4 — резиновая трубка 5—штуцер с енутренним дпнамнческпгп напора запыленного потока / — наконечник н 4 —внешняя трубка новкн Д1Я измерения расхода газа и воздуха с помощью диафрагмы, / — газопровод 7 —резиновые трубки — отверстие 0 4 — 5 мм для отбора давления S — микромано-новая пробка. [c.127]

U-образные жидкостные манометры (рис. 2-103), снабженные шкалой с делениями, одним концом трубки соединяются с исследуемой средой — газо- или воз-духопроводом, другой— с атмосферой. [c.178]

I — наконечиик 2 и 4 — микроманометры и U-образные жидкостные манометры 3—циклон (рис. 2-136) 5 — термометр б — диафрагма 7 эжектор (рис. 128) eS — резиновые трубки 9 — фильтр резиновые муфты 7/—растинритель (рис. 2-129) 12 — сальник 13 — барометр 14 — пылеотборная трубка 75 —трубки для измерения разности статических давлений 16, 17, 18 — вентили. [c.219]

Приведите зависимость, которой необходимо пользоваться при переградуировке U- образного жидкостного манометра с использованием воды (или ртути) для замены шкалы в миллиметрах водяного (или ртутного) столба на шкалу в паскалях (Па). [c.37]

Автоклав находился в жидкостном термостате. Заполнение автоклава и измерительной трубки проводилось под вакуумом. Давление в системе создавалось гидропрессом грузопоршневого манометра МП-2500 класса 0,05, соединенного с автоклавом через U-образную трубку, которая, как и вся арматура, была изготовлена из нержавеющей стали. [c.8]

Жидкостный манометр (рис. 12) представляет собой U-образную стеклянную трубку, частично заполненную жидкостью. Под действием давления р в сосуде уровень жидкости в левом колене манометра снижается, а в правом —повышается. При этом гидростатическое давление в точке А, взятой на поверхности жидкости в левом колене, определяют следующим образом рл=р+р й=ра + +Pig /2i, где р, р1 — плотности жидкости соответственно в сосуде и манометре. Отсюда p=pa + piaf i—pgh. [c.31]

В 1922 г. Висмер [65]. Эфир находился в капиллярной U-образной трубке. Один ее конец был запаян, другой соединен с установкой для создания регулируемого давления. Давление до 50 атм получалось ввинчиванием штока в цилиндр, заполненный нефтяным маслом. Исследуемая жидкость отделялась от масла водой. Давление измерялось пружинным манометром. Капиллярная трубка с эфиром помеш,алась в жидкостный термостат. Температура в нем поддержива- [c.70]

Жидкостные манометры. Измеряемое давление или разность давлений в этих приборах уравновешивается давлением столба рабочей жидкости. Простейший жидкостный манометр состоит из U-образной стеклянной трубки и прямолинейной шкалы с ценой деления 1 мм. В качестве рабочей жидкости могут быть вода, ртуть, спирт. Для того чтобы исключить влияние капиллярных сил, используют стеклянные трубки с внутренним диаметром 8—10 мм. Разница в диаметрах левой и правой трубок на результат измерения не влияет. Также необязательно и заполнение прибора жидкостью точно до нулевой отметки на шкале, так как отсчет показаний ведется по разности уровней по делениям шкалы. Пределы измерений U-образного манометра -flOOO. мм вод. ст. (рабочая жидкость — вода) и 1 кгс/см (рабочая жидкость—ртуть). К числу основных недостатков прибора следует отнести отсчет по двум уровням, что увеличивает погрешность измерений. [c.31]

Схема жидкостного манометра показана на фиг. 3. Прибор представляет собой U-образную трубку, заполненную жидкостью (обычно ртутью). Для измерения избыточного давления в резервуаре А один конец трубки присоединяется к нему. Под действием давления р ртуть перемещается из левого в правое колено трубки. Давление р уравновешивается давлением атмосферного воздуха рдар и весом столба Н ртути. Если обозначить площадь сечения трубки F м , а удельный вес ртути — через Y кг1м , то [c.15]

Исключение температурных погрешностей в жидкостных манометрах достигается при использовании схем гидростатических весов. Схема так называемых кольцевых весов изображена на рис. 84. Прибор представляет собой U-образный манометр, свернутый в кольцо и снабженный призматической опорой, позволяюш,ей кольцу совершать колебания относительно центра окружности. К обеим полостям трубки, образованным перегородкой и рабочей жидкостью с помош,ью резиновых или гибких металлических трубок, подводятся давления рхира- Поддействием разности давлений Др =Pi—Рг рабочая жидкость в кольцевой трубке перемещается на некоторый угол, а кольцевая трубка поворачивается на угол ф, так как ее пра. вая сторона оказывается тяжелее левой. Состояние равновесия определяется равенством моментов где Мд — момент относительно оси вращения от силы веса жидкости, переданной на поперечную перегородку через среду, заполняющую полости, а [c.265]

Измерения давлений и скоростного напора осуществлялись с помощью U-образных жидкостных манометров, как показано на рис, 4.1.67, причем sin p=sin Р =0,246 и =Y ==0,805 кГ1дм . Перепад уровней Ah =h —оказался равным 300 мм. Результаты определения параметров потока приведены в табл. А к работе 4.1.1. По показаниям манометров было найдено распределение по контуру профиля коэффициентов давления, помехценных в табл. А. В этой табл. А указаны также значения безразмерной координаты х=х1Ьп дренажных точек. [c.225]

Перепад давлений на контрольных участках всюду, где это возможно, следует измерять дифференциальным способом, так как это точнее и вдвое сокращает затраты времени. Необходимый для измерений прибор выбирается из условий, чтобы его цена деления не превышала 1 % измеряемой величины. В U-образиом жидкостном манометре цена деления не должна быть меньше 1 мм, в связи с чем весь перепад уровней должен быть больше 100 мм. Трубки прибора должны иметь внутренний диаметр 8—10 мм, чтобы ослабить капиллярный эффект. Для заполнения /-образных манометров предпочтительнее выбирать жидкости, хорошо смачивающие или вовсе не смачивающие стенки (ртуть, спирт), так как в этом случае их уровень не цепляется за стекло. Отсчет ведется по наивысшей точке выпуклого и наинизшей точке вогнутого менисков. [c.143]

U-образные манометры / ТД «Манометр»

U образные манометры

Описание прибора

Порядок работы

Использование прибора

диапазон измерений, Па	цена деления шкалы, Па	Н, мм	h, мм
0. ..1000	10	246	230
0…2500	10	398	383
0…3600	10	508	490
0…5000	10	648	633
0. ..6000	10	748	733
0…10000	10	1148	1133
0…20000	10	2181	2166

Жидкостные манометры | Автоматизация и измерения

DWYER ®

Полный список манометров Dwyer

Заказать обратный звонок

	Модель	U-образные манометры Flex-Tube. Серии 1221,1222,1223
	Манометры серии 1221	Это самые простые, самые дешевые базовые U-образные манометры. Надежный U-образный манометр, достаточно выносливый при использовании, обеспечивает точные и хорошо различимые отсчеты. Он используется с водой, ртутью или красным измерительным маслом. Для манометров, заполненных ртутью, рекомендуется использовать фиксируемую измерительную линейку А-363 компании Dwyer® (доступна как опция для серии 1221 и как часть стандартной поставки для серии 1222). К каждому манометру прикладывается одна пара транспортировочных пробок и пара жестких соединителей из виниловой трубки.
	Манометры серии 1222	Имеют все характеристики серии 1221 плюс магнитные фиксаторы для монтажа на любой вертикальной стальной поверхности и фиксируемую линейку для гарантии от сползания U-образной трубки, что особенно рекомендуется для манометров, использующих ртуть. Оба магнита легко снимаются, если это необходимо пользователю.
	Манометры серии 1223	Являются лучшими U-образными манометрами для переносного или стационарного использования. Предохранительные ловушки предотвращают потерю индикаторной жидкости в случае избыточного давления. Трубка имеет изгиб в верхней части из литого пластика, которая содержит предохранительные ловушки. Манометры этой серии имеют магнитные фиксаторы и фиксируемую линейку. Стандартный тип соединений «a» включает два быстро перекрываемых литых соединения из нейлоновой трубки, две гибких пластиковых трубки Tygon® длиной 91 см и два трубных адаптера с резьбой 1/8″.

Как сделать u образный манометр своими руками. Как делают манометры

Здравствуйте! Многие знают не понаслышке о таком измерительном приборе как манометр. Но многие трудно представляют себе устройство и принцип его действия.

Манометр предназначен для измерения давления жидкости или газа. Причем манометр для измерения давления газа и жидкости конструктивно не отличаются друг от друга. Так что если у вас где нибудь завалялся манометр для измерения давления жидкости, то его можно смело использовать для измерения давления газа и наоборот.

Чтобы лучше понять как устроен и работает манометр посмотрите на рисунок ниже

Манометр состоит из корпуса со шкалой измерения, медной плоской трубочки 1 свернутой в форме окружности, штуцера 2, передаточного механизма 3 от трубочки на стрелку 4. При помощи штуцера манометр заворачивается в сосуд, где предстоит измерять давление среды(газа или жидкости).

Как работает манометр

При подаче через штуцер 2 газа и жидкости под давлением свернутая трубка 1 будет стремится распрямится, при этом через передаточный механизм движение трубки передастся на стрелку 4. Она в свою очередь укажет величину давления, которое можно считать при помощи шкалы. При уменьшении давления трубочка опять будет сворачиваться и стрелка укажет понижение давления.

Устройство электроконтактного манометра

Как устроен электроконтактный манометр думаю вы догадались сами. Он ни чем по конструкции не отличается почти от обычного манометра, только за исключением того, что имеет встроенные контакты. Их обычно бывает два и их положение на шкале манометра можно изменять.

А если у вас нет электроконтактного манометра, а он сильно нужен? Что тогда делать? Тогда нужно сделать самодельный электроконтактный манометр.

Как сделать самодельный электроконтактный манометр я расскажу. Для этого вам понадобится простой манометр, две небольшие полоски жести от консервной банки, двусторонний скотч и два тонких проводка.

При помощи острого шила подковырните и снимите большое стопорное кольцо. Затем снимите стекло и затем резиновую шайбу. Просверлите в корпусе манометра два отверстия, чтобы через них вывести два проводка.

Из жести вырежьте две полоски и согните их в форме буквы Г. К основанию припаяйте тонкий изолированный проводок. Из двустороннего скотча вырежьте две полоски, равные по размеру полоскам и наклейте его на полоски. Далее приклейте полученные контакты к шкале манометра в заданных пределах давления.

Проводки пропустите через отверстия и выведите наружу.

Установите на место резиновую прокладку а затем и стекло. Зафиксируйте все стопорным кольцом. Все, самодельный электроконтакный манометр готов. К примеру такой я использовал в самодельной автоматической системе водоснабжения частного дома.

Схема подключения электроконтактного манометра

Чтобы данным манометром воздействовать на какой либо исполнительный механизм, нужна специальная схема. Пример данной схемы вы видите ниже на рисунке

При минимальном давлении среды(газа или жидкости) в электроконтактном манометре окажутся замкнутыми контакты 1 и 2. При этом сработает электромагнитное реле К1. Оно в свою очередь своими контактами К1.1 подаст питание на обмотку магнитного пускателя К3. Контактами К3. 1 оно зашунтирует контакты К1.1, при этом при размыкании контактов в манометре 1 и 2 реле К1 отпустит свои контакты К1.1. Но при этом обмотка К3 пускателя будет продолжать обтекаться током. Своими контактами К3.2 магнитный пускатель подаст питание на двигатель М насоса или компрессора.

При дальнейшем повышении давления в манометре замкнуться контакты 1 и 3. при этом сработает электромагнитное реле К2 и своими контактами разомкнет цепь питания катушки К3 магнитного пускателя. Контакты К3.2 при этом разомкнуться и питание двигателя М исчезнет. При дальнейшем понижении давления и замыкании контактов манометра 1 и 2 цикл повторится.

Они выдержали удар стихии на Саяно-Шушенской ГЭС. Они работают на подводных лодках и в шахтах. Их не берет тропическая влажность и арктический холод. Они – настоящие томские манометры.

Бывший Томский манометровый завод, а ныне — компания «Манотомь» успел обеспечить своими приборами практически полмира. 70-летний опыт в сочетании с модернизированной материальной базой и сохраненной на предприятии командой позволяет практически творить чудеса.

В год заводом выпускается 500 тыс. приборов. Вместе со всеми модификациями номенклатура производства насчитывает 10 тысяч наименований. Все это поставляется почти 10 тысячам потребителей из разных сфер – от судостроения до атомных станций.

Что же представляет сегодня собой производство манометров?

Первый шаг – разработка

Все начинается с того, что на предприятие поступает заказ. Первыми в дело вступают сотрудники конструкторского отдела. Они определяют, каким должен быть прибор. В случае необходимости заказывается дополнительная конструкторская оснастка, которая производится здесь же, в инструментальном цехе. Как только конструкторы создают образ будущего прибора, к делу подключаются производственные цеха. Разрабатывать новые модификации приборов приходится не так уж и редко – потребители все время запрашивают что-то новое.

Параллельное производство: от корпуса до пружины

От конструкторов разработка поступает в цикл основного производства, где трудятся 700 человек, а парк оборудования составляет 527 единиц. Применяемые здесь технологии, кстати, были разработаны в заводских стенах.

Как только разработка попадает в основной производственный цикл, в игру вступают изготовители корпусов. Для каждого типа манометров и датчиков давления нужен свой корпус. Если прибор будет эксплуатироваться в не слишком жестких условиях, то корпус можно сделать из пластика или алюминия. Если же манометр делается для военных, или будет использоваться в «суровой» среде – то корпус будет стальным. В разных случаях, корпус прибора поступает в цеха механической или гальванической обработки. Есть и цех холодной штамповки.

Параллельно с этим в других цехах идет сборка «внутренностей» прибора.

Следующий шаг – окрашивание корпуса. Здесь тоже не обошлось без ноу-хау. «У нас внедрена самая передовая на сегодняшний день технология порошкового окрашивания, — рассказывает заместитель генерального директора по производству Андрей Метальников. — Суть в том, что обычное окрашивание из пульверизатора с краской способом распыления, слишком затратно. Слишком много ее просто растворяется в воздухе, не попадая на изделие. При порошковом окрашивании краска используется на 100%, ведь то, что не попало на изделие, снова возвращается в барабан и не теряется. Вдобавок, покрытие получается более прочным и долговечным».

Отдельное место в списке подразделений завода — участок гибких пружин. Именно здесь делают сердце любого манометра. От качества гибкой пружины зависит надежность и точность работы манометра, его технические характеристики. Для «Манотоми» уральскими специалистами-металловедами был разработан специальный сплав, из которого и производятся пружины.

Участок пайки – следующий шаг. В зависимости от необходимости, производится или мягкая, или твердая пайка прибора, а если нужно, то и сварка, в том числе аргонно-дуговая.

Отдельное направление — цех пластмассовых изделий. Благодаря современному термопластовому оборудованию, здесь могут выпускать детали из полипропилена, полистирола и любых других пластмасс.

Естественно, «Манотомь» не может сделать производственный цикл полностью автономным. Например, стеклянные части и металлический прокат завод получает от проверенных поставщиков. Но, по мере возможности, завод старается все необходимое производить в своих собственных цехах. Кстати, здесь работают только с российскими материалами, импортные детали не используются.

Те из манометров, которым требуется укрепление корпуса, будучи уже практически готовыми, отправляются в гальванический цех. Его наличие — особенность томского завода, ведь позволить себе содержать гальванический цех могут немногие предприятия. Это весьма затратное производство — и по необходимому оборудованию, и по самой своей сути. Ведь гальваника – это различные химикаты и кислоты, которые нужно утилизировать после технологических процессов. А здесь не просто содержат такой цех, но и постоянно совершенствуют технологический процесс в нем.

Важнейшим элементом манометрового производства является цех, в котором создается передаточный механизм. Передаточный механизм – это центральный элемент манометра, не менее важный, чем пружина. Чем точнее и тоньше работает передаточный механизм, тем точнее показания прибора. Поэтому на производстве передаточных механизмов трудятся самые опытные рабочие, а технологическое оборудование цеха отвечает самым жестким современным требованиям.

«Новейшее оборудование мы установили в середине 2010 года. Это дало сразу несколько ощутимых плюсов. Во-первых, повысилась точность обработки деталей передаточного механизма. Удалось устранить шероховатости, повысить точность показаний наших изделий. Во-вторых, благодаря этому мы смогли поднять гарантийный срок работы наших манометров с полутора лет сразу до трех – в два раза», — пояснил Андрей Метальников. Прочие поставщики российского рынка манометров по-прежнему дают гарантию на полтора года.

Финальная стадия производства – сборочный конвейер. Основных конвейеров — четыре. Каждый обслуживает свое направление: технические приборы, термометры, специальные приборы и электроконтактные приборы. Здесь приборы собираются и проходят финальный контроль качества.

Прежде чем сдать продукцию, каждый цех в обязательном порядке проверяет ее на соответствие требованиям. Отдел технического контроля завода ставит на изделия клеймо и на этом процесс создания манометра завершен.

В последние годы «Манотомь» развивает направление сервисного обслуживания своих изделий. Так, клиенты из ближайших регионов могут переслать сломавшееся изделие на завод, где им займутся специалисты. В более отдаленных областях и за пределами России завод заключает договора на обслуживание своих манометров с подрядчиками.

Еще одно новое направление в работе – производство так называемых «умных» электронных манометров. Они не только выдают данные, но и участвуют в процессе управления производственными объектами, заменяя оператора-человека. Пока что их доля не так велика – всего 15-20%. Но объем производства таких манометров все время растет.

«Сегодня наши приборы плавают не только на всех гражданских, но и на всех военных кораблях, летают в ракетах, обслуживают артиллерию. Поставки идут в страны СНГ, Европы, Азии и Африки», — отмечает Андрей Метальников.

По традиции небольшое видео о том, как делают манометры:

Схем нет программ нет манометр есть

Немножко покурив данные темы: Цифровой манометр

понял, что многие из автолюбителей не программисты и не радиолюбители и собрать данный цифровой манометр смогут не все. Я предлагаю более простой цифровой манометр, который может повторить практически каждый автолюбитель

Поскольку все выше перечисленные приборы основаны на измерении напряжения. Решил подружить имеющий у меня вольтметр на 24 В реализованный на микроконтроллере MEGA48PA и датчик давления ММ370 0-10кг/см2 сопротивлением 195 Ом. Так как у нас верхний предел датчика 10кг/см2 то я на вольтметр подав напряжения 10В измерил напряжения на входе MEGA48PA 28 ножка оно составило 0,5Вольта следовательно предел измерений 0-10кг/см2 будет соответствовать на входе АЦП(28 ножка) 0-0,5В.

Поскольку сопротивления датчика при увеличении давления уменьшается с 195Ом до 0 Ом необходимо его немножко переделать, чтобы сопротивления при увеличении давления увеличивалось с 0 Ом до 195 Ом.

Переделка датчика ММ370 для цифрового манометра .

До переделки датчика схему его можно нарисовать так, (уменьшения сопротивления при увеличении давления)

нам же необходимо переделать, чтобы схема выглядела так (увеличения сопротивления при увеличении давления)

Для этого его необходимо развальцевать датчик я использовал бокорезы.

Перед этим на крышке и корпусе датчика необходимо поставить метки (потом пригодится при сборке). После разборки мы видим, что внутри находится, а именно сам измерительный элемент и подвижной контакт. С помощью отвёртки откручиваем и извлекаем измерительный элемент,

его необходимо перевернуть на 180 градусов, перед этим немного подрезав контакт (чтобы не доставал до корпуса у меня доставал)

Были произведены тестовые замеры, а также составлен график зависимости сопротивления ММ370 от показаний манометра

и построен график (практически линейный)

Ещё у моего ММ370(БУ) был поврежден провод,

соединяющий подвижной контакт с корпусом я его заменил на проводок из телефонной гарнитуры.

Собираем и аккуратно завальцовываем (без применением молотка), можно немножко зафиксировать сваркой (полуавтоматом)

ДОРАБОТКА ВОЛЬТМЕТРА

Для этого необходимо заменить делитель на 28 вольт(в моём случае) во входных цепях вольтметра

Поскольку нам необходимо предел напряжения от 0 до 0,5В используем источник опорного напряжения 5В который находится в самом вольтметре (питания микроконтроллера MEGA48PA 4 ножка) Путём не сложных вычислений нам необходимо делитель на 10, поскольку сопротивления датчик давления ММ370 составляет 195 Ом то сопротивления для делителя необходимо 1,95 кОм, лучше поставит два один из которых переменный я поставил два на 1 Ком

Теперь у нас на вольтметре три провода плюс+ минус- питания и измерение давления.

Подключаем манометр к компрессору, делаем калибровку переменным резистором (для более точных показаний калибровку необходимо провести на том давлении, на которое рассчитываем пользоваться)

Правильное функционирование топливной системы автомобиля – залог безопасности водителя и пассажиров. Определение объёмов воздуха в ней позволяет контролировать бесперебойную работу и вовремя устранять неполадки. Проверка давления осуществляется манометрами. Эти устройства довольно просты по конструкции и эксплуатации, поэтому сделать их самостоятельно не составит труда.

Назначение и технические параметры

Манометр – это прибор, предназначенный для измерения давления топлива. Если этот показатель будет нестабильным, то не удастся правильно наладить работу двигателя. Перебои в функциональности мотора увеличивают расход горючего, а также влияют на длительность эксплуатации оборудования в целом. Контроль техсостояния в автомобиле осуществляется за счёт встроенного ЭБУ (электронного блока управления), охватывая и проверку давления в топливной рампе.

Он контролирует мощность работы двигателя, объёмы расхода топлива, и при неисправностях одной из систем выдаёт ошибки на бортовой компьютер в виде зашифрованного кода, что не совсем удобно.

Работа ЭБУ не всегда стабильна, и при нескольких отклонениях в функциональности авто бывает сложно сразу определить поломку. В то же время манометр даст возможность проконтролировать работу системы подачи горючего и исключить или устранить такой недочёт в кратчайшие сроки.

Технические характеристики измерителя:

контроль избытка давления некристаллизирующейся жидкости, газа, пара;
класс точности – 1–2,5;
диапазон измерения – 5–8 А.

Как работает

Основа прибора представляет собой полый шланг с овальным или эллипсоидным сечением, эластичной структуры. Горючее давит своей массой на него и деформирует. Первый его конец подключается к механизму топливной системы, а второй – к измерителю, выдающему результат деформации на табло.

Внутри передаточного механизма стоит пружина, препятствующая мёртвому ходу.

Полый шланг имеет разные по диаметру плоскости сечения внутри и снаружи, поэтому, находясь под гнётом, всё время пытается выровняться. Конец, соединённый с отображателем, продвигает стрелку по шкале. При максимальном давлении в 25 бар и ниже точность прибора будет составлять 2,5, более 25 бар – 1,5.

Преимуществом устройства является возможность параллельного подключения к системе без остановки её работы. Это позволяет снимать замер при работающем моторе.

Разновидности

Различают 2 типа манометров для замера давления топлива:

аналоговые;
электронные.

По типу действия приборы отличаются устройством чувствительного элемента:

жидкостные;
мембранные;
пружинные;
сильфонные;
поршневые;
пьезоэлектронные;
радиоактивные;
проволочные.

На что обращать внимание при покупке

Выбирая, каким манометром пользоваться, следует обратить внимание на такие факторы:

устройство прибора;
технические параметры.

Для контроля воздухообмена в топливной системе используют и аналоговые, и электронные устройства.

Аналоговые приборы отличаются простотой конструкции и невысокой стоимостью. Данные отображаются на шкале, оснащённой стрелочным механизмом. Недостатком является высокая погрешность при повышении давления.

Электронные устройства являются более точными и стоят дороже. Данные выводятся на ЖК-экран. Пользователю предоставляется возможность самостоятельно выбрать единицу измерения.

Знаете ли вы? Контроль давления в рампе для горючего может осуществляться при помощи устройств для контроля объёма кислорода в шине. Они работают по одному принципу. Для осуществления точного контроля топливной системы колебания давления должны находиться в пределах 5 – 7 атмосфер. Для контроля кислородного давления колебания варьируются в интервале 8 –16 атмосфер.

Шкала измерителя должна быть удобочитаемой, с предельными значениями 5–6 кгс/см 2 . Проверьте перед покупкой соединения на герметичность, оцените качество материалов.

Как сделать своими руками

Манометр для диагностирования топливной системы можно собрать собственноручно, затратив минимум средств. Для этого не обязательно быть автомехаником. Главное – правильно подобрать комплектующие. Предлагаем рассмотреть вариант, модернизированный краником для слива топлива.

Инструменты и материалы

При конструировании измерителя потребуются следующие материалы:

шланг для заправки кондиционеров с фитингом;
тройник с резьбой 1/4;
2 штуцера с посадочным диаметром 6 мм;
краник с резьбой 1/4;
манометр с удобной для пользователя шкалой на 6 атмосфер.

Размер шланга для заправки кондиционера нужно подбирать в соответствии с размерами колпачка, который закреплён на рампе форсунок. Колпачок легко снимается, поэтому его можно взять с собой, отправляясь за покупкой.

Важно! Проверку манометра на погрешность нужно провести до начала работы, чтобы иметь возможность вовремя его заменить.

Из инструментов потребуются:

фумлента для герметизации соединений;
хомут для крепления шланга;
компрессор для проверки погрешности манометра.

Самодельный топливный манометр: видео

Процесс изготовления

Пошаговая инструкция изготовления манометра для измерения давления топлива:

Прикрутите к манометру тройник.
К тройнику прикрепите краник.
К кранику присоедините штуцеры.
Каждое соединение уплотните фумлентой.
Шланг разрежьте. Прикрепите обрезанный конец к нижнему штуцеру на кранике, укрепите конструкцию при помощи хомута.

Автомобильный манометр необходим для измерения движения воздуха в рампе для горючего. Такой прибор легко собрать самостоятельно, и это даст возможность постоянно контролировать работоспособность топливной системы.

Манометры – приборы для измерения давления жидкостей или газов – бывают разных конструкций. Простой измерения давления воздуха, например, в автомобильной или велосипедной камере, можно сделать своими руками. В зависимости от мощности пружины и прочности корпуса им можно измерить и давление масла. Подойдет он для школьных опытов на уроках физики. К тому же сделать его можно вместе с детьми.

Вам понадобится

– Разовый шприц
– Пружина металлическая, диаметр которой равен диаметру баллона шприца
– Иголка
– Спиртовая или газовая горелка
– Клей «Момент»
– Пассатижи
– Кусачки

Инструкция

Возьмите разовый шприц и до предела выдвините из него поршень. Обрежьте шток поршня так, чтобы остался кусок длиной около 1 см. Разогрейте оставшийся кусок штока с помощью газовой горелки и заплавьте в него один из концов спиральной пружины.

Введите поршень обратно в баллон шприца так, чтобы снаружи оставался небольшой кусок пружины, а большая часть находилась бы внутри баллона.

Разогрейте иглу и проколите ею баллон шприца со стороны, противоположной наконечнику, недалеко от края. С помощью пассатижей прикрепите конец пружины к игле. Лишнюю часть пружины откусите. Получился пружинный манометр.

Если со стороны наконечника шприца вместо иглы поставить резиновую трубку и подключить ее к емкости или трубопроводу, в котором измеряется давление, поршень в баллоне сдвинется относительно шкалы делений на корпусе шприца, указав таким образом на давление в магистрали или исследуемой емкости.

Рекомендуется предварительно отградуировать шкалу по известному источнику давления. Сделайте привязку шкалы к единицам давления по эталонному источнику. Для этого возьмите трубку из прозрачного материала и наполните ее водой до определенной высоты. С другой стороны подсоедините резиновую трубку с манометром. Разметьте шкалу по высоте водяного столба по закону Торричелли. На месте, куда сдвинулся поршень, сделайте отметку полученного давления. Изменив количество воды в трубке, нанесите следующие отметки.

u-%d0%be%d0%b1%d1%80%d0%b0%d0%b7%d0%bd%d1%8b%d0%b9%20%d0%bc%d0%b0%d0%bd%d0%be%d0%bc%d0%b5%d1%82%d1%80 — с русского на все языки

Все языкиРусскийАнглийскийИспанский────────Айнский языкАканАлбанскийАлтайскийАрабскийАрагонскийАрмянскийАрумынскийАстурийскийАфрикаансБагобоБаскскийБашкирскийБелорусскийБолгарскийБурятскийВаллийскийВарайскийВенгерскийВепсскийВерхнелужицкийВьетнамскийГаитянскийГреческийГрузинскийГуараниГэльскийДатскийДолганскийДревнерусский языкИвритИдишИнгушскийИндонезийскийИнупиакИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКиргизскийКитайскийКлингонскийКомиКомиКорейскийКриКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛюксембургскийМайяМакедонскийМалайскийМаньчжурскийМаориМарийскийМикенскийМокшанскийМонгольскийНауатльНемецкийНидерландскийНогайскийНорвежскийОрокскийОсетинскийОсманскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийРумынский, МолдавскийСанскритСеверносаамскийСербскийСефардскийСилезскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТатарскийТвиТибетскийТофаларскийТувинскийТурецкийТуркменскийУдмурдскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧеркесскийЧерокиЧеченскийЧешскийЧувашскийШайенскогоШведскийШорскийШумерскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЮпийскийЯкутскийЯпонский

Все языкиРусскийАнглийскийИспанский────────АлтайскийАрабскийАрмянскийБаскскийБашкирскийБелорусскийВенгерскийВепсскийВодскийГреческийДатскийИвритИдишИжорскийИнгушскийИндонезийскийИсландскийИтальянскийКазахскийКарачаевскийКитайскийКорейскийКрымскотатарскийКумыкскийЛатинскийЛатышскийЛитовскийМарийскийМокшанскийМонгольскийНемецкийНидерландскийНорвежскийОсетинскийПерсидскийПольскийПортугальскийСловацкийСловенскийСуахилиТаджикскийТайскийТатарскийТурецкийТуркменскийУдмурдскийУзбекскийУйгурскийУкраинскийУрумскийФинскийФранцузскийЦерковнославянский (Старославянский)ЧеченскийЧешскийЧувашскийШведскийШорскийЭвенкийскийЭрзянскийЭсперантоЭстонскийЯкутскийЯпонский

ФД-09 Измеритель давления газа (аналог U образный манометр цифровой)

Измеритель давления газа предназначен для измерения избыточного, абсолютного, разности (дифференциального) давлений газов в газовом оборудовании и газопроводов низкого давления. Этот прибор является более точной, компактной и удобной заменой U-образного манометра.

Область применения: Измеритель давления газа ФД-09 применяется для измерения давления любых неагрессивных газов во всех объектах газового хозяйства (газопроводы низкого давления, ГРП, ГНС, котлы, газовые плиты и т.д.).

Отличительные особенности:

Прочный металлический корпус, большой контрастный дисплей.
Долгое время работы от батареи.
Высокая точность измерения.
Калибруется в единицах измерения кПа, но имеет встроенную функцию переключения для измерения в миллиметрах водяного столба.
Срок службы прибора не менее 10 лет.

Комплект поставки:

Измеритель давления газа – 1 шт.
Присоединительный шланг – 1 шт.
Удобный плечевой ремень 1 шт.
Чехол – 1 шт.
Зарядное устройство – 1 шт.
Паспорт – 1 шт.

Технические характеристики

Масса, г. не более:	430
Габариты, мм.:	185x60x35
Номинальная ступень квантования цифрового индикатора , кПа	0,01
Диапазон измеряемого давления, кПа (мм.вод.ст).	от 0 до 20,00 (от 0 до 2000)
Предельное подаваемое давление, кПа (мм.вод.ст)* не более	40,00 (4000)
Погрешность при измерении давления в диапазоне температур окружающей среды, кПа. – свыше 0 до плюс 50 ºС – от минус 20 до 0 ºС	±1 % ВПИ ±2 % ВПИ
Время непрерывной работы без подзарядки аккумуляторной батареи, ч, не менее	80
Напряжение холостого хода аккумуляторной батареи, В, не более	6,0
Ток короткого замыкания аккумуляторной батареи, А, не более	0,8
Максимальная потребляемая мощность, ВА	3

Манометры – контроль давления, предотвращающий отказ – Srodowisko.

Манометры из нержавеющей стали

Недостаточное давление в системе, например, из-за отсутствие надзора может привести к невыполнению требований по качеству продукции или даже к поломке завода. Манометры – это инструменты, обычно используемые во многих отраслях промышленности. Благодаря им можно контролировать давление в системе.Мы отвечаем на наиболее часто задаваемые вопросы о манометрах.

1. Какие основные типы манометров с трубкой Бурдона?

К основным моделям манометров, различающихся по способу измерения, относится манометр с трубкой Бурдона. Эти приборы отличаются тем, что они оснащены С-образной трубкой с овальным поперечным сечением, которая деформируется во время измерения, и с помощью комбинированного механизма движение передается на стрелку, показывающую значение давления в систему на шкале манометра.Такие штуцеры для манометров могут иметь разный диаметр в зависимости от области применения. Есть диаметры 40, 50, 63, 80, 100, 160 мм. Манометры с трубкой Бурдона также изготавливаются из материалов, позволяющих использовать их в тяжелой промышленности, например, в хлопчатобумажной промышленности. Существуют различные варианты инструментов с трубкой Бурдона, подходящие для конкретных применений.

Манометры с трубкой Бурдона, вкл. кислородные и ацетиленовые манометры с латунными соединениями, которые можно использовать при сварке.Манометр с трубкой Бурдона, заполненный глицерином, стал популярным решением в установках с вибрациями или пульсациями высокого давления. Примером таких манометров являются манометры с сайта https://www.pneumat.com.pl/manometry_do_tlenu_i_acetylenu

Системный манометр

Манометр промышленный

Прецизионные манометры с трубкой Бурдона используются для лабораторных измерений, контрольных измерений или для проверки герметичности систем.Эти контрольные манометры обеспечивают высокую точность. Шкала таких манометров может достигать 0,002 бар.

Манометр Бурдона особого типа, так называемый вариант с контактами, также может использоваться, среди прочего управление технологическим процессом на установке благодаря тому, что она оборудована соответствующей пружиной магнитного контакта. Благодаря ему можно открывать или закрывать электрические цепи, управляющие работой данного завода. В задачи контактных манометров входит проверка значений параметров установки и, в случае превышения или недостижения указанных значений, отключение сети или сигнализация нарушений, напримерпо срабатыванию тревоги. Каждое из установленных действий вызвано изменением функции контакта. Вы можете купить контактный манометр онлайн в магазине Pneumat по адресу https://www.pneumat.com.pl/manometry_z_kontaktami

Манометр контактный

Мембранные разделители используются, когда необходимо изолировать данный манометр с трубкой Бурдона от среды в системе. Это реле давления, которое отделено от манометра трансмиссионной жидкостью. Это вещество передает значение давления без необходимости прямого контакта со средой, используемой в системе. Это тип инструмента, который часто используется в пищевой промышленности, например, в молочной промышленности.

Мембранные разделители

Капсульный манометр

2. Насколько должен работать манометр?

Манометры имеют разные диапазоны. В зависимости от модели они могут измерять небольшие значения, например от 0 до 40 мбар в случае манометров с капсулами.Существуют также приборы высокого давления, например промышленные модели, которые измеряют от 0 до 1000 бар. Рекомендуется использовать манометр, не превышающий 75% его диапазона. С другой стороны, если вы заметили колебания или сильные пульсации давления в установке, работайте на 2/3 диапазона измерения.

3. Почему в тяжелой промышленности используются глицериновые манометры

Использование глицериновых манометров в тяжелой промышленности обусловлено условиями, преобладающими в системах. Установки подвергаются вибрациям, которые влияют на значения, показанные на манометре. Во избежание значительных ошибок измерения и повреждения измерительной системы манометры заполнены глицерином. Это плотное вещество, и погруженные в него элементы менее подвержены резким колебаниям. Благодаря этому оператор может легко проверить фактическое значение давления в системе. Кроме того, производство манометров из нержавеющей стали позволяет использовать их в отраслях промышленности, связанных с агрессивными веществами, напримерв нефтехимической, фармацевтической или морской промышленности. Этот материал влияет на допустимую максимальную рабочую температуру, которая может достигать + 200 ° C. Вы можете найти эти типы продуктов на https://www.pneumat.com.pl/manometry_glicerynowe

4. Для каких сред можно использовать манометры

Манометры используются во многих приложениях и во многих типах сред. Вы можете найти варианты как для газов, так и для жидкостей, некристаллизующихся жидкостей, агрессивных веществ или таких веществ, как ацетилен, присутствующих в сварочных и режущих инструментах.

5. Измерение вакуума

Вакуумметр в установке из нержавеющей стали

Манометры

также могут показывать значения вакуума. Такие инструменты называются вакуумметрами. Существуют те же типы исполнения, что и в случае манометров, то есть коробчатые вакуумметры, модели из нержавеющей стали, контактные, диафрагменные или прецизионные версии. Измерение вакуума также можно выполнить с помощью мановакуометра, который также измеряет избыточное давление или датчики вакуума с контактами.

Датчик вакуума

Благодаря множеству типов манометров, можно настроить прибор для конкретного применения, что приведет к более точным показаниям и лучшему контролю за данной установкой. Приведенная выше информация поможет вам выбрать манометр, подходящий для вашего применения.

DP-упражнения заданий – Инженерные основы производственных процессов –

ЭЛЕМЕНТЫ СОВЕРШЕННОЙ МЕХАНИКИ ЖИДКОСТЕЙ

ЭНЕРГЕТИЧЕСКИЙ БАЛАНС И УРАВНЕНИЕ ПЛОСКОСТИ

Задача 1.

В открытом резервуаре находится жидкость плотностью 1,23 г / см3. Манометр

, установленный в определенной точке А стенки резервуара, показывает давление

p = 0,31 ат (1 ат = 9,81 104 Па). На какой высоте над заданной точкой A

находится жидкое зеркало в резервуаре.

Респ. 2,52 м

Job2.

В закрытом резервуаре для воды абсолютное давление над поверхностью жидкости

составляет 1,25 бар. На какой высоте от основания трубы будет устанавливаться уровень воды в открытой барометрической трубе

, расположенной на глубине h = 3 м под уровнем грунтовых вод

. Предположим, что атмосферное давление pb = 1 бар,

плотность воды ρ = 1000 кг / м3.

Респ. 5,5 м

Задание 3.

Какое давление p преобладает над уровнем грунтовых вод в закрытом резервуаре

? Известно следующее: разница уровней ртути в манометрической трубке

h = 100 см; расстояние от уровня грунтовых вод в резервуаре

от уровня ртути в трубке со стороны резервуара составляет z =

20 см и ρw = 1000 кг / м3 и ρHg = 13600 кг / м3.

Респ. 231,5 кПа

Задача 4.

К двум точкам (1 и 5) горизонтального трубопровода был прикреплен П-образный стеклянный манометр дифференциального давления

, заполненный ртутью

.Перепад уровня ртути в манометре перепада давления h = 26

мм. Какова разница давления в этих точках, показанная манометром

, если: а) вода течет по трубопроводу, б) воздух при

20 ° C при атмосферном давлении. Предположим, что плотность:

ρh4O = 1000 кг / м3, ρpw = 1,2 кг / м3, ρm = 13600 кг / м3.

Респ. а) 3214 Па; б) 3468 Па

Различия между барометрами и манометрами (Наука) 9000 1

Манометры

Манометр – это устройство, которое измеряет давление, обычно атмосферное. Манометры использовались веками и бывают самых разных конструкций, от старых стеклянных трубок, содержащих ртуть или воду, до новых цифровых устройств.

Барометры

Подобно манометру, барометр также измеряет атмосферное давление. По сути, барометр – это своего рода закрытый манометр. Однако барометры более ограничены по конструкции и функциям, чем манометры.Все барометры являются манометрами, но не все манометры являются барометрами.

Различия между манометрами и барометрами

Форма и конструкция

Барометры

Как часть манометров, барометры имеют одну базовую конструкцию: закрытая трубка. В частности, традиционный барометр представляет собой стеклянную трубку с одним открытым концом и вакуумом на другом. На открытом конце атмосферные газы сжимают жидкость внутри трубки.Эта жидкость, обычно ртуть, будет соответствовать величине давления, оказываемого внешними газами, потому что вакуум на закрытом конце трубки не изменит высоту ртути.

Закрытые барометры могут быть как U-образными, так и образными. В барометре правильной формы ртутная трубка перевернута или перевернута в более крупном ртутном колодце, так что закрытый конец с вакуумом является наивысшей точкой, а открытый конец подвешен в жидкости. Затем внешние газы давят на ртутный колодец, который расширяется в закрытую трубку.

Сегодня барометры также могут быть цифровыми или анероидными, что делает их портативными – традиционные стеклянные барометры следует прикреплять к столу или ставить вертикально. Барометры-анероиды, например, устанавливаемые в автомобилях, могут иметь цифровой интерфейс или интерфейс часов. Эти барометры имеют ряд ячеек, заполненных воздухом, которые увеличиваются пропорционально атмосферному давлению. Это тянет за рычаги, прикрепленные к ячейкам, изменяя циферблат на интерфейсе барометра.

Манометры

Манометры могут быть открытыми, закрытыми или цифровыми. Манометр с открытым концом заполнен жидкостью, такой как вода или ртуть, а трубка имеет U-образную форму. Обе верхние части U-образной трубки могут быть открыты, позволяя атмосферным газам оказывать давление с каждой стороны. Манометры с открытым концом не обязательно должны иметь рычаги одинакового размера и могут даже иметь колодец на одном конце.

Помимо простого U-образного манометра, многие манометры имеют на одном конце грушу или другой фитинг, заполненный газом под высоким давлением.Этот газ оказывает давление на свой конец трубки, в то время как атмосферные газы делают то же самое на другом конце. Таким образом, манометры могут измерять различные типы давления газа.

Другой более точный тип манометра – манометр с наклонной трубкой. Это манометр с открытым концом, который обычно наклоняется по вертикали на 1 дюйм с углублением на нижнем конце. Наклон позволяет более точно измерять низкие давления.

В закрытом манометре один конец манометра подсоединен к газу под высоким давлением, а другой конец имеет газовый вакуум, а не открыт для воздуха.Барометры тоже это делают, но они измеряют только атмосферные газы.

Внутренняя жидкость

Барометры

Барометры обычно наполнены ртутью. Требуется тяжелая жидкость, или барометр должен быть очень высоким, чтобы показывать относительно большие изменения атмосферного давления. В цифровом барометре или барометре-анероиде жидкости нет – вместо этого есть воздушные ячейки.

Манометры

Как и барометры, стеклянные манометры обычно наполнены ртутью или другой тяжелой жидкостью.Однако открытые манометры также могут быть заполнены более легкими жидкостями, которые могут иметь меньшие колебания давления. Эти жидкости включают воду, масло, бромиды и бензолы. Использование воды или масла может решить такие проблемы, как отравление и отравление ртутью.

Расчет давления

Барометры

Считывание показаний ртутного барометра относительно просто. Поскольку открытый конец – единственная сторона, влияющая на высоту ртути, пользователю просто нужно прочитать отмеченную высоту на закрытом конце вакуума.Это должно дать атмосферное давление в миллиметрах или дюймах, которое можно преобразовать в трек. (Например, типичное атмосферное давление на высоте над уровнем моря на ртутном барометре должно составлять 760 мм рт. Ст. Или миллиметры ртутного столба.) жидкость в каждом рукаве трубки. На открытом манометре с атмосферным газом с обеих сторон разница в высоте рассчитывается в миллиметрах или дюймах, которые можно преобразовать в гектопаскалях.

Когда манометр открыт с одной стороны и также подключен к газу под высоким давлением, подумайте, в каком рукаве больше всего жидкости. Если сторона, открытая для воздуха, имеет больше жидкости, тогда газ под высоким давлением оказывает большую силу, и высота должна быть добавлена к атмосферному давлению. Если для рук верно обратное, вычтите высоту из атмосферного давления. Это создаст давление, оказываемое газом под высоким давлением.

Если манометр закрыт с одной стороны (создавая вакуум), а также присоединен к газу под высоким давлением, то, как и в случае с барометром, давление равно высоте закрытого рычага.

Цель, причина

Барометры

Закрытый вакуум барометра особенно хорош для измерения атмосферного давления. Это сделало ртутный барометр традиционным инструментом для прогнозирования погоды и метеорологии, то есть полей, зависящих от изменений атмосферного давления для прогнозирования погодных условий.

Манометры

Другие типы манометров, помимо барометров, могут использоваться для измерения давления как ниже, так и выше атмосферного.Подключив лампочку или другое газовое устройство высокого давления к манометру, можно рассчитать давление этого газа. Однако в некоторых случаях может потребоваться барометр для измерения начального атмосферного давления.

Таблица различий между барометрами и манометрами

90 138 90 139 90 140 90 141 Различия 90 142 90 141 Барометры 90 142 90 141 Манометры 90 142 90 147 90 140 90 141 Закрытые с вакуумом 90 142 90 141 да 90 142

да 9014 Открытая труба 9014 Открытая труба 9014 Открытая труба 9014 Открытая труба Современные цифровые датчики да да Mercury Inside 90 142 да да Легкие жидкости внутри Нет (необычно) да давление40ic да да Рассчитать другие давления Нет да

аннотация

Как манометры, так и барометры измеряют атмосферное давление, а манометры могут измерять более точное давление других газов 9002 0
Все барометры являются манометрами, но не все манометры являются барометрами
Барометры имеют один открытый конец и закрытый конец с вакуумом
Манометры могут быть открытыми с обоих концов или закрытыми с одного конца
Манометры могут иметь измеренное значение газ, подсоединенный к одному концу под высоким давлением
И барометры, и манометры теперь доступны в цифровой форме

Биотехнология 1, Механика жидкости, PWr

Выдержка из документа:

Список 1.

1. Манометр с U-образной трубкой открыт для атмосферы с обеих сторон и заполнен водой (ρ _в = 1000 кг / м3 ³) и жидкостью с плотностью ρ = 750 кг / м3 ³. Уровень отдельных жидкостей в манометре показан на рис.1. Определите h, если h ₁ = 5 см и h ₂ = 25 см. Re. 20 см

2 . В U-образной трубке (рис. 2) левое плечо содержит ртуть, а правое плечо – воду и несмешивающуюся органическую жидкость (верхний слой). Высота столба ртути h ₃ = 2 см, столба воды h ₁ = 15 см, а неорганической жидкости h ₂ = 20 см. Какова плотность органической жидкости? Re. 610 кг / м ³

3 . Рассчитайте перепады давления в секциях 1 и 2 двух водопроводных труб (рис. 3), если манометры показывают разницу уровней h _м = 100 мм, но в случае (а) манометрической жидкостью является ртуть, и в случае (б) воды, над которой находится воздух. Re. а) 12,36 кПа; б) 0,98 кПа

4 . Определите абсолютное давление на уровне A-A аппарата, на котором расположен ртутный манометр.Высота столба ртути 180 мм рт. Высота слоя жидкости плотностью 870 кг / м ³ составляет h ₁ = 2,0 м, а высота жидкости в левом плече манометра от уровня ртути до уровня АА составляет 0,4 м. .Каково абсолютное давление над поверхностью жидкости, если атмосферное давление 746 мм рт. Плотность манометрической жидкости (ртути) ρ _м = 13600 кг / м ³. Re. p _A-A = 120000 Па, p = 103000 Па

5 . Рассчитайте абсолютное давление воды в трубопроводе, если ртутный манометр с U-образной трубкой, подключенный к трубопроводу, показывает разность уровней ртути Δh = 500 мм. Атмосферное давление p _b = 760 мм рт. Re. 370 мм рт. Ст.

6 . Двухжидкостной манометр, в котором более тяжелой жидкостью был четыреххлористый углерод (CCl ₄) плотностью 1596 кг / м ³, а в качестве более легкой жидкости – вода плотностью 998 кг / м ³ , был присоединен к двум точкам трубы с внутренним диаметром 35 мм (рис. ), В 3-х метрах. По этому трубопроводу проходит воздух с температурой 20 ^{и 90 015 ° C и давлением 160 кПа. Была разница в уровне более тяжелой жидкости 45 мм. Рассчитайте перепад давления в Па, измеренный жидкостным манометром. Re. 264 Па}

7 . Рассчитайте уровень масла в баке (рис.) Если S-образный манометр показывает разницу уровней ртути hm = 250 мм рт. Ст. И высоту h3 = 0,2 м. Плотность масла 860 кг / м ³. Re. 3.8 м

8 . Рассчитайте давление p в резервуаре и высоту h. ₂ Уровень грунтовых вод повысится, если разность уровней ртути на манометре перепада давления h = 0,15 м. Высота наполнения резервуара h ₁ = 0,8 м. Re. 73,4 кПа

Поисковая система

Связанные страницы:
lab-probe prandtl 1, Fluid Mechanics PWr
Эксплуатация трубок Прандтля и Пито, Fluid Mechanics PWr
MP, Fluid Mechanics PWr
Fluid Mechanics Вспомогательные материалы, исследования во Вроцлавском университете науки и технологий, механика жидкости
Fluid Тест механики, pwr, W7, факультет экологической инженерии, Pwr OŚ Защита окружающей среды, семестр
, дело 2, PWR, экологическая инженерия, семестр 3, механика жидкости, лаборатория механики жидкости
разработанные вопросы механики жидкости, pwr энергетика, жидкости
Механика жидкости, семестр IV Энергетика PWR – ECiJ, семестр IV, отчеты, механика жидкости – лаборатория
mp-grC, pwr, W7, факультет экологической инженерии, Pwr WWTP, охрана окружающей среды, семестр 2, механика жидкости
harlabmp, PWr WME Energetyka, механика жидкости – лаборатория
механика ответы – sciaga, Технологический университет Вроцлавский университет науки и технологий, Охрана окружающей среды, Механика жидкости
Сценарий механики жидкости, pwr, Факультет инженерии окружающей среды W7, Pwr OŚ Охрана окружающей среды, семестр 2
Pł разработанные вопросы, Механика и проектирование машин PWR MiBM, Семестр III, Гидромеханика, Механика
, случай 1, PWR, Экологическая инженерия, семестр 3, Гидромеханика, Лаборатория механики жидкости
Mechanika p, TRN PWr, Fluid Mechanics
Вопросы механики, pwr, W7 факультет экологической инженерии, Pwr OŚ Охрана окружающей среды, семестр 2, me
Механика жидкости, WUT, семестр 3, механика жидкости
Механика жидкости, семестр II Энергетика PWR, семестр II, Основы механики жидкости
Лаборатория механики жидкости, Sitka Pro Неизвестно

еще похожие страницы

Измерение давления.

Измерение давления – это сила, оказываемая жидкостями или газами на данной области. Единица давления в системе СИ – Паскаль (Па). 1Па = 1Н / 1м ². Проведенные измерения относительны (относятся к атмосферное давление). Мы называем средства измерения избыточного давления – манометры, для измерения вакуума – с помощью вакуумметров, и для измерения абсолютного давления (относящиеся к вакууму) – барометры.

Манометры жидкостного давления:

В жидкостных манометрах происходит преобразование давления или разности давлений. к разнице уровней жидкости. Самыми простыми жидкостными манометрами являются U-образная трубка с двумя рукавами, частично заполненная жидкостью (например, вода, масло, ртуть, спирт). В руке с более низким давлением уровень жидкости будет выше, и используйте свое тело, чтобы связать разницу давления в обоих рукава трубки. Разница уровней h в обоих плечах пропорциональна плотности жидкость.Если, например, мы утопим одну из рук, оставив ее пустой, мы получим ее. манометр для измерения абсолютного давления (барометр). Диапазон измерения этого тип манометра от 0 до 100кПа. Вы можете прочитать разницу напрямую на пробойнике, нанесенной на трубу, или преобразуется в движение поплавка.

Манометр жидкости: 1 – дифференциал, 2 – барометр, 3 – поплавок

Манометры с упругими элементами:

Манометр этого типа преобразует давление в смещение.Трубка Бурдона использует тенденцию трубки с плоским поперечным сечением к выпрямиться, когда давление снаружи ниже, чем внутри. Один из конец трубки зафиксирован, а движение свободного конца является мерой давление. Эти манометры обладают линейными статическими характеристиками. диапазон. Однако диапазон измерения следует выбирать таким образом, чтобы не допустить его превышения. диапазон упругой деформации. Превышение этого диапазона вызывает повреждение манометр. Измерение деформации упругих элементов манометра осуществляется помощь датчиков перемещения.

Упругие элементы для измерения давления: 1 – трубка Бурдона, 2 – сильфон.

Твердотельные датчики давления:

Полупроводниковые датчики давления, в зависимости от конструкции, позволяют измерение абсолютного давления, относительного давления и перепада давления. Что касается диапазон измерения – изготовление элементов, предназначенных для измерения поднутрения, нормальное (давление, близкое к атмосферному) или высокое давление.В этих элементах изменение расширения элемента трансформируется в изменение сопротивление датчика или емкость. Для измерения давления используются: в основном элементы, где выбранным параметром является электрический сигнал датчика электрическая часть самой диафрагмы или тензодатчика, приклеенного к диафрагме. Обычно используются датчики в виде интегральных схем. Выходное напряжение таких датчик пропорционален измеренному давлению. Их характеристики обработка сильно зависит от температуры. Поэтому в измерительных системах в которых они используются, всегда следует применять его компенсацию. Несколько из Интегральные схемы дополнительно содержат тепловой элемент, который используется для внутренняя температурная компенсация. В некоторых случаях компонент зажимает датчики выводятся за пределы системы, после чего может производиться компенсация внешний. Интегрированные преобразователи имеют высокое несимметричное напряжение, которые необходимо компенсировать в измерительной системе.

Измерительная цепь со встроенным датчиком давления

Измерение давления – как работают специализированные манометры Portal Budowlany

Что такое манометр? Это прибор для измерения давления относительно давления окружающей среды, чаще всего атмосферного давления, а также давления масла или газа. Есть несколько типов манометров: гидростатические, пружинные, колпаковые, поршневые и манометры.

Манометр гидростатического давления

Это самый простой манометр на рынке для измерения технического давления. Он используется для измерения избыточного, отрицательного и дифференциального давления в зависимости от способа подключения. Манометр состоит из П-образной стеклянной трубки, монтажной доски и миллиметровой шкалы.

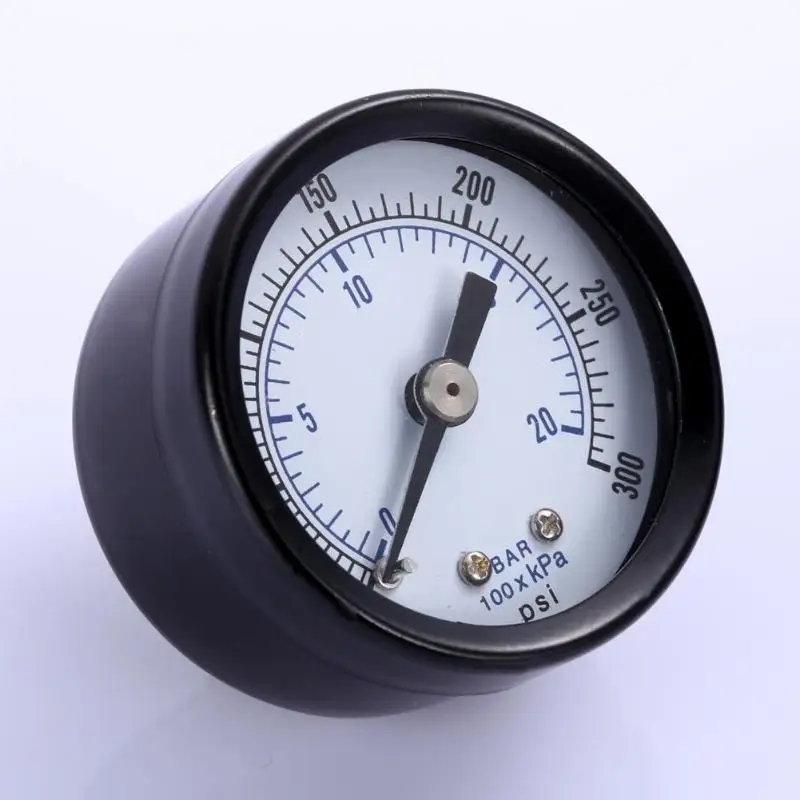

Пружинные манометры для измерения избыточного давления и вакуума

Пружинный манометр на сегодняшний день является наиболее широко используемым манометром. В этом устройстве давление измеряется с помощью трубки, свернутой в виде пружины со сплющенным овальным или эллиптическим поперечным сечением.Один конец трубки прикрепляется к корпусу, и через него прикладывается давление. Другой закрытый конец соединен с системой индикации давления, выполненной в виде зубчатой передачи. Трубка также действует как возвратная пружина.

Как добавляет сотрудник Предприятия механизации: Пружинный манометр работает следующим образом. Повышение давления среды в трубке заставляет трубку выпрямляться. Обратное верно для разрежения. В обоих случаях так называемая механическая деформация передается часовой стрелке зубчатой передачей и показывает величину давления.

Две разновидности поршневых манометров

Поршневые манометры делятся на два основных типа: весо-поршневые манометры и технические манометры. Весовые и поршневые манометры используются для проверки других типов манометров и их калибровки. Эти инструменты также используются для прямого измерения высоких давлений. Диапазон используемых давлений чрезвычайно точен и точен. Технические манометры мало используются на практике из-за их сложной конструкции.

Колпачковые и поплавковые манометры

Поплавковые и колпачковые манометры состоят из корпуса, заполненного жидкостью, и плавающего колпака, погруженного в жидкость. Под колокол подается импульс измеряемого давления. Эти манометры используются в гидравлические устройства, в основном для измерения значений низкого давления, а также в качестве датчиков и самописцев.

Коробки для манометров

Это широко используемые измерительные элементы. Мембранный бокс, который является подтипом бокса для манометра, состоит из двух мембран, соединенных ободком.Одна из диафрагм крепится к корпусу прибора без возможности регулировки ее положения, другая соединена со стрелкой и может свободно изменять угол под действием разницы давлений между внешней и внутренней поверхностью дуги. .

Giant Control Mini 1+ ручной велосипедный насос, манометр черный

Настройки файлов cookie

Здесь вы можете определить свои предпочтения в отношении использования нами файлов cookie.

Требуется для работы страницы

Эти файлы cookie необходимы для работы нашего веб-сайта, поэтому вы не можете их отключить.

Функциональный

Эти файлы позволяют использовать другие функции веб-сайта (кроме необходимых для его работы). Их включение предоставит вам доступ ко всем функциям веб-сайта.

Аналитический

Эти файлы позволяют нам анализировать наш интернет-магазин, что может способствовать его лучшему функционированию и адаптации к потребностям пользователей.

Продавцы аналитического программного обеспечения

Эти файлы используются поставщиком программного обеспечения, под управлением которого работает наш магазин.Они не объединяются с другими данными, введенными вами в магазине. Цель сбора этих файлов – выполнить анализ, который будет способствовать развитию программного обеспечения. Вы можете узнать больше об этом в политике Shoper в отношении файлов cookie.

Маркетинг

Благодаря этим файлам мы можем проводить маркетинговую деятельность.

Смотрите также

Печь котел
Размер фасада для посудомоечной машины 45 см
Сварка обратной полярностью
Можно ли шпаклевать без грунтовки
Гаражное отопление
Чем приклеить утеплитель
Радиаторы отопления биметаллические рейтинг
Монтаж греющего кабеля в водосточной трубе
Что можно сделать из старой стиральной машины своими руками
Как получить клеймо сварщика
Котел с водяным контуром для отопления дома

U-образный манометр | PHYWE

Nach oben
Информация
Контактное лицо
Условия сотрудничества
Декларация о конфиденциальности
Вводные данные
Обслуживание
Краткий обзор услуг
Скачать
Каталоги
Вебинары и Видео
Связаться со службой поддержки клиентов
Компания
О нас
Качественная политика
Безопасность в классе
Please note
* Prices subject to VAT.
We only supply companies, institutions and educational facilities. No sales to private individuals.
Please note: To comply with EU regulation 1272/2008 CLP, PHYWE does not sell any chemicals to the general public. We only accept orders from resellers, professional users and research, study and educational institutions.
Пожалуйста, введите имя, под которым должна быть сохранена Ваша корзина.
Сохраненные корзины вы можете найти в разделе My Account.
Название корзины
1.5 Жидкостный u-образный манометр
Д ля измерения перепада давлений (разности двух давлений) применяют двухтрубные или U-образные манометры. Манометры, измеряющие разность двух давлений называются дифференциальными манометрами или дифманометрами.
Дифференциальные манометры (рис. 1.2), позволяют измерять не только перепад давлений, но и избыточное давление или разряжение. При измерении малой разности давлений следует применять жидкости с пониженной плотностью. Для измерения значительных перепадов давления применяют жидкость с большой плотностью – ртуть. Перепад давлений находится по формуле:
где и давления исследуемых объектов
– плотность рабочей жидкости;
– плотность газа над жидкостью.
Следует учесть, что высота жидкости дифференциального манометра определяется как разность между верхним и нижним уровнем жидкости в коленах манометра.
Погрешность такого манометра определяется по формуле:
Жидкостные U – образные манометры применяют для измерения перепада давлений нейтральных газов в качестве мановакууметров. К недостаткам данного типа манометров относится:
1) ограниченная величина столба жидкости;
2) хрупкость стеклянной трубки.
1.6. ОДНОТРУБНЫЙ МАНОМЕТР С НАКЛОННОЙ ТРУБКОЙ
Д ля измерения очень малых давлений измерительную трубку стеклянного манометра наклоняют на некоторый угол к горизонту (рис. 1.3), для того, чтобы увеличить длину столба измеряемой жидкости. Из закона Паскаля известно, что давление Р определяется по формуле:
отсюда
В нашем случае избыточное давление микроманометра определяется относительно атмосферного давления.
Погрешность данного прибора определяется по формуле:
.
Однотрубные манометры с наклонной трубкой применяются в качестве микроманометров для измерения давлений, близких к атмосферному. Отличаются очень высокой чувствительностью.
1.7 Колокольный манометр
В химической промышленности широкое применение нашли колокольные манометры (рис. 1.4), в которых измерительный механизм представляет собой опрокинутый вверх дном колокол, погруженный в жидкость. Поскольку дно колокола вверху, то под ним находится воздушная подушка. С ростом давления колокол начинает подниматься вверх под действием силы давления . Чувствительность такого прибора высока. При подаче давления над колоколом и под ним возникает баланс сил давления, при определенных условиях:
.
где – толщина стенки колокола;
– внутренний диаметр колокола;
D – диаметр сосуда.
Погрешность данного прибора определяется по формуле:
где S – внутренняя площадь колокола;
s – площадь стенок колокола.
Применяется в качестве дифманометра и для измерения малых давлений. Колокольный манометр можно использовать и как тягонапоромер. Основное достоинство – высокая чувствительность. Применяется в основном для измерения перепада давления газовых сред.
1.8 Трубчато-пружинныи манометр
С остоит из геликоидальной латунной пружины согнутой в подкову, рис. 1.5. Латунь имеет ярко выраженные упругие свойства. При подаче давления возникает упругая деформация латунной пружины, при которой последняя выпрямляется. На конце латунной трубки имеется зубчатый сектор передаточного механизма, который при разгибе пружины поворачивает стрелку измерительного механизма. При этом воспроизводится величина измеряемого давления, пропорциональная действующей силе давления. Трубчатая пружина (трубка Бурдона) может быть как одновитковая, так и многовитковая.
Следует учитывать условия эксплуатации трубчато-пружинных манометров. В измерительный механизм не должен попадать агрессивный газ или жидкость. Для этого могут быть применены камеры с разделительной нейтральной жидкостью, не вступающей в химическую реакцию с средой, в которой идет измерение.
Трубчато-пружинные манометры должны иметь предохранительные клапаны, срабатывающие при недопустимом избыточном давлении.
Манометры должны иметь переключатели с выходом в атмосферу для проверки установки манометра на ноль.
Корпус манометра или пружины стеклодержателя окрашиваются в цвет, указывающий на возможность эксплуатации манометра в соответствующей среде. Белый цвет – ацетилен, зеленый – водород, красный – взрыво и пожароопасные газы (бутан, пропан, природный газ), защитный цвет – ядовитые газы,
черный цвет – неагрессивные газы и голубой – кислород с надписью на шкале «МАСЛООПАСНО». Манометры для измерения давления кислорода должны эксплуатироваться с предельной осторожностью, так как при попадании кислорода на масло происходит быстрое его окисление с интенсивным выделением тепла и самовоспламенение.
Источником погрешностей измерения трубчато-пружинных манометров является упругий гистерезис, последствием которого является невоспроизводимость свойств материала и технологии процесса. К недостаткам трубчато-пружинных манометров относится малая чувствительность к изменению давления. Погрешность манометров составляет ±(1.0 – 4.0) %.
U-образный гибкий скручиваемый манометр Slack Tube 1211 в Казани (Манометры)
org/ListItem”> Россия

Казань

Устройства для измерения давления

Манометры
U-образный гибкий скручиваемый манометр Slack Tube 1211 в Казани

Цена: Цену уточняйте
за 1 ед.
Компания Эскон (Казань) является зарегистрированным поставщиком на сайте BizOrg.su. Вы можете приобрести товар U-образный гибкий скручиваемый манометр Slack Tube 1211 с доставкой по 60 регионам России, расчеты производятся в ₽. Если у вас возникли проблемы при заказе товара, пожалуйста, сообщите об этом нам через форму обратной связи.
Описание товара
Модель: U-образный гибкий скручиваемый манометр Slack Tube 1211
Применение: Для измерений статического давления, вакуум или дифференциального давления
Манометры Slack Tube® компании Dwyer® соответствуют по точности самым высококачественным лабораторным U-образным манометрам – кроме того, для легкости переноски манометра U-образные манометры скручиваются до компактного размера манометра и выдерживают достаточно грубое обращение с U-образным манометром.
Просто разверните манометр Slack Tube® компании Dwyer® и установите U-образный манометр, чтобы измерять статическое давление, вакуум или дифференциальное давление. Магнитные зажимы U-образного манометра надежно удерживают манометр на любой стальной поверхности. Манометр можно установить наклонно, закрепив одну сторону гвоздем. Для начала работы с манометром поверните соединители U-образного манометра на один оборот. При подаче давления происходит смещение вверх уровня в одном плече на некоторую величину, измеряемую в дюймах и смещение уровня вниз на некоторую величину, измеряемую в дюймах. После выполнения измерений манометром для герметизации плеч поворачивают соединители U-образного манометра, скручивают манометр в компактный рулон и кладут U-образный манометр в пластиковую коробку или инструментальный ящик. Никогда не выливайте заполняющую жидкость из U-образного манометра. Никогда не ослабляйте заглушки U-образного манометра и не теряйте вставки U-образного манометра.
Манометры Slack Tube® компании Dwyer® перекрывают широкий диапазон давлений – от 4-0-4 дюймов до 60-0-60 дюймов. Используйте эти U-образные манометры для определения скорости и статического давления, для определения течи, испытаний вентиляторов и воздуходувок, калибровки устройств управления, проверки давления газа и многих других приложений. Все модели U-образных манометров имеют гибкие виниловые плечи и гибкую стальную шкалу, калиброванную в дюймах водяного столба при использовании воды и дюймах ртутного столба при использовании ртути. Шкала U-образного манометра находится в середине между плечами для исключения параллакса и имеет скользящую настройку нуля в пределах 2 дюймов.
Манометры Slack Tube® подходят для измерения пульсирующего полного давления до 50 psi и вакуума не превышающего 20» Hg. Избегайте температур выше 130 F и постоянного высокого полного давления. Не используйте в манометре красное измерительное масло; используйте только воду или ртуть.
Стандартное дополнительное оборудование:
Пластиковая коробка
Магнитные монтажные зажимы
Два типовых фасонных трубных соединения из нейлоновой резины для быстрой отсечки подаваемого давления
Один флакон концентрата флуоресцеина зеленого цвета
Комплект U-образного манометра 1212 для измерения давления газа для обслуживания приложений связанных с газом
Удобный комплект U-образного манометра, содержащий 16» манометр Slack Tube®, необходимые трубки и соединительные фитинги для проверки давлений газа практически во всех приложениях связанных с газом, таких как водонагреватели, печи, воздухонагреватели и сушилки.
Манометры различного диапазона могут различаться по цене. По сравнению со стоимостью приобретения отдельных компонент U-образных манометров приобретение комплекта узлов компонент U-образных манометров дает значительную экономию.
Из чего состоит комплект U-образного манометра: 1 – U-образный манометр # 1211 манометр Slack Tube® с диапазоном давления до 16» водяного столба.*
1 – Коробка для переноса U-образного манометра, пластиковая, 8-½» x 7» x 3-1/8»
1 – Флакон ¾ унции концентрата флуоресцеина зеленого цвета со смачивающей добавкой для U-образного манометра
2 – Резьбовые адаптеры для резиновой трубки 1/8» U-образного манометра
1 – Резьбовая втулка для трубки размером от 1/8» до ¼ U-образного манометра
1 – Резиновая трубка размером 3/16» длиной 3 фута для U-образного манометра
1 – Резиновый трубчатый адаптер для установки стандартного соединительного патрубка диаметром 7/16» U-образного манометра.
*Доступны другие диапазоны.
Спецификация
1211catru.pdf
Характеристики U-образного гибкого скручиваемого манометра Slack Tube 1211
— Производитель: Dwyer Instruments, Inc

— Страна производитель: США

Товары, похожие на U-образный гибкий скручиваемый манометр Slack Tube 1211
Вы можете заказать товар U-образный гибкий скручиваемый манометр Slack Tube 1211 в интернет-магазине Эскон через нашу систему. В текущий момент товар находится в статусе “под заказ”.
Организация Эскон является зарегистрированным поставщиком на сайте BizOrg.su.
Служебная информация:
На нашей торговой площадке для удобства, каждой компании присвоен уникальный код. Эскон имеет ID 1523. U-образный гибкий скручиваемый манометр Slack Tube 1211 имеет код на сайте – 3115503. Если у вас обнаружились сложности при сотрудничестве с компанией Эскон – сообщите идентификаторы компании и товара/услуги в нашу службу по работе с клиентами.
Товар был добавлен на сайт 01/09/2013, дата последнего изменения – 05/04/2020. С начала размещения товар был просмотрен 808 раз.
Обращаем ваше внимание на то, что торговая площадка BizOrg.su носит исключительно информационный характер и ни при каких условиях не является публичной офертой.
Заявленная компанией Эскон цена товара «U-образный гибкий скручиваемый манометр Slack Tube 1211» может не быть окончательной ценой продажи. Для получения подробной информации о наличии и стоимости указанных товаров и услуг, пожалуйста, свяжитесь с представителями компании Эскон по указанным телефону или адресу электронной почты.
Часы работы:
Телефоны:
+7 (843) 272-27-22
Купить U-образный гибкий скручиваемый манометр Slack Tube 1211 в Казани:
ул. Сибирский тракт, 34 корпус 10, Казань, Россия
Условия доставки из другого региона:
Доставка в страны:
– Молдова
– Таджикистан
– Казахстан
– Беларусь
– Узбекистан
– Россия
– Туркменистан
– Украина
Доставка в регионы:
– Липецкая область
– Удмуртская республика
– Курганская область
– Московская область
– Алтайский край
– Республика Карелия
– Мурманская область
– Ивановская область
– Рязанская область
– Белгородская область
– Забайкальский край
– Воронежская область
– Самарская область
– Смоленская область
– Чеченская Республика
– Брянская область
– Владимирская область
– Пензенская область
– Иркутская область
– Ульяновская область
– Хабаровский край
– Калининградская область
– Новосибирская область
– Новгородская область
– Псковская область
– Москва
– Республика Коми
– Республика Северная Осетия-Алания
– Оренбургская область
– Республика Саха (Якутия)
– Пермский край
– Чувашская Республика
– Костромская область
– Курская область
– Красноярский край
– Челябинская область
– Саратовская область
– Амурская область
– Калужская область
– Нижегородская область
– Тульская область
– Ставропольский край
– Томская область
– Кабардино-Балкарская Республика
– Омская область
– Кировская область
– Тамбовская область
– Вологодская область
– Республика Бурятия
– Ростовская область
– Тюменская область
– Ярославская область
– Волгоградская область
– Тверская область
– Свердловская область
– Архангельская область
– Приморский край
– Астраханская область
– Кемеровская область
– Орловская область
Доставка в города:
– Краснодар
– Армавир
– Туапсе
– Сочи
– Анапа
– Новороссийск
– Санкт-Петербург
U-образный гибкий скручиваемый манометр Slack Tube 1211
U-образный манометр | ЭДИБОН®
Общее описание
Одним из типов манометров является U-образный манометр, который уравновешивает неизвестное давление известным давлением. Давление определяется путем измерения разницы уровней жидкости в двух ветвях. Большинство этих манометров можно использовать как открытые манометры или как дифференциальные манометры, когда они показывают разницу между двумя разными давлениями от атмосферного.
U-образный манометр, длина: 1000 мм.
Линейка миллиметровой точности, длина: 1000 мм.
ДОСТУПНЫ ПОДОБНЫЕ УСТРОЙСТВА
ХММ-I1000
В наличии
8.2.- ИЗМЕРЕНИЕ
HMM-I1000
Наклонный мультиманометр с 20 манометрическими трубками длиной 250 мм
Один тип манометра представляет собой U-образный манометр, который уравновешивает неизвестное давление известным давлением. Давление определяется путем измерения разницы уровней жидкости в двух ветвях. Большинство этих манометров можно использовать как открытые манометры или как…
ХММ-В500
В наличии
8.2.- ИЗМЕРЕНИЕ
HMM-V500
Мультиманометр с 8 манометрическими трубками длиной 500 мм, вертикальное положение
Один тип манометра представляет собой U-образный манометр, который уравновешивает неизвестное давление известным давлением. Давление определяется путем измерения разницы уровней жидкости в двух ветвях. Большинство этих манометров можно использовать как открытые манометры или…
HMM-W500
В наличии
8.2.- ИЗМЕРЕНИЕ
HMM-W500
U-образный двойной манометр
Один тип манометра представляет собой U-образный манометр, который уравновешивает неизвестное давление известным давлением. Давление определяется путем измерения разницы уровней жидкости в двух ветвях. Большинство этих манометров можно использовать как открытые манометры или…
ХММ-4Б
В наличии
8.2.- ИЗМЕРЕНИЕ
HMM-4B
4 манометра Бурдона
Манометр — это прибор для измерения давления жидкостей (жидкостей и газов) в замкнутых контурах. Они измеряют разницу между реальным или абсолютным давлением и атмосферным давлением, эта величина называется манометрической…
ХММ-V500-12
В наличии
8. 2.- ИЗМЕРЕНИЕ
HMM-V500-12
Мультиманометр с 12 манометрическими трубками длиной 500 мм, вертикальное положение
Один тип манометра представляет собой U-образный манометр, который уравновешивает неизвестное давление известным давлением. Давление определяется путем измерения разницы уровней жидкости в двух ветвях. Большинство этих манометров можно использовать как открытые манометры или…
ДОПОЛНИТЕЛЬНОЕ ОБОРУДОВАНИЕ
FMDU
В наличии
8.2.- ИЗМЕРЕНИЕ
FMDU
Демонстрационная установка расходомеров
Демонстрационный блок расходомеров “FMDU”, разработанный EDIBON, демонстрирует важные характеристики пятнадцати типов расходомеров, используемых для измерения расхода воды в трубах или открытых каналах. Основными элементами являются сервисный модуль…
КОНОПЛЯ
В наличии
8.2.- ИЗМЕРЕНИЕ
КОНОПЛЯ
Блок измерения давления
Блок измерения давления “HEMP” позволяет проводить широкий спектр исследований и исследований в области методов измерения давления с использованием манометров типа Бурдона и различных U-образных манометров, чтобы понять работу, характеристики. ..
ХВБ
В наличии
8.2.- ИЗМЕРЕНИЕ
ХВБ
Вискозиметр с капельным шариком и блок определения коэффициента сопротивления
Вискозиметр с каплевидным шариком и блок определения коэффициента сопротивления, “HVB”, состоит из двух прецизионных прозрачных трубок, закрепленных на раме, в которых шарик может падать через различные жидкости. Обе трубки могут быть заполнены жидкостями…
HCMP
В наличии
8.2.- ИЗМЕРЕНИЕ
HCMP
Прецизионный калибратор манометра
Прецизионный калибратор манометров “HCMP” представляет собой автономный портативный прецизионный калибратор манометров собственного веса. Устройство позволяет калибровать манометры до 300 бар. Точность калибровки в пределах ± 0,015 % от…
ТМКП
В наличии
8.2.- ИЗМЕРЕНИЕ
TMCP
Блок измерения и калибровки давления
Блок измерения и калибровки давления, “TMCP”, был разработан для изучения концепции давления и различных методов и методов, используемых для измерения этой переменной. Грузовой калибратор состоит из цилиндра, в котором…
SCSP
В наличии
14.2.2.- ПРИБОРЫ И УПРАВЛЕНИЕ
SCSP
Система калибровки датчиков давления
Система калибровки датчиков давления, “SCSP”, в основном состоит из двух манометров, с одной стороны, один из которых измеряет до 1000 миллиметров водяного столба или 100 миллибар, а другой – до 2,5 бар, а с другой стороны, два вакуум…
ХММ
В наличии
HMM-W500
В наличии
8.2.- ИЗМЕРЕНИЕ
HMM-W500
U-образный двойной манометр
Один тип манометра представляет собой U-образный манометр, который уравновешивает неизвестное давление известным давлением. Давление определяется путем измерения разницы уровней жидкости в двух ветвях. Большинство этих манометров можно использовать как открытые манометры или…
ХММ-I1000
В наличии
8. 2.- ИЗМЕРЕНИЕ
HMM-I1000
Наклонный мультиманометр с 20 манометрическими трубками длиной 250 мм
Один тип манометра представляет собой U-образный манометр, который уравновешивает неизвестное давление известным давлением. Давление определяется путем измерения разницы уровней жидкости в двух ветвях. Большинство этих манометров можно использовать как открытые манометры или…
ХММ-В500
В наличии
8.2.- ИЗМЕРЕНИЕ
HMM-V500
Мультиманометр с 8 манометрическими трубками длиной 500 мм, вертикальное положение
Один тип манометра представляет собой U-образный манометр, который уравновешивает неизвестное давление известным давлением. Давление определяется путем измерения разницы уровней жидкости в двух ветвях. Большинство этих манометров можно использовать как открытые манометры или…
ХММ-V500-12
В наличии
8.2.- ИЗМЕРЕНИЕ
HMM-V500-12
Мультиманометр с 12 манометрическими трубками длиной 500 мм, вертикальное положение
Один тип манометра представляет собой U-образный манометр, который уравновешивает неизвестное давление известным давлением. Давление определяется путем измерения разницы уровней жидкости в двух ветвях. Большинство этих манометров можно использовать как открытые манометры или…
ХММ-4Б
В наличии
8.2.- ИЗМЕРЕНИЕ
HMM-4B
4 манометра Бурдона
Манометр — это прибор для измерения давления жидкостей (жидкостей и газов) в замкнутых контурах. Они измеряют разницу между реальным или абсолютным давлением и атмосферным давлением, эта величина называется манометрической…
Качество
ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ
Использование манометров для измерения давления
Майк Сондалини 4 комментария
U-образный манометр является простейшим из устройств для измерения давления. Его название происходит от U-образной формы, когда два конца гибкой трубки, наполненной жидкостью, приподняты, чтобы жидкость не вытекала из концов. U-образный манометр представляет собой «жидкостные» весы.
Пружинные весы, используемые на кухне, взвешивают груз путем сопоставления силы, создаваемой весом груза, с силой, создаваемой натяжением пружины баланса. Изменение длины пружины является мерой веса груза и отображается на градуированной шкале стрелкой, прикрепленной к пружине. Точно так же манометр с U-образной трубкой используется для уравновешивания веса жидкости в одном плече «U» по отношению к давлению в другом плече. Разница в высоте между двумя опорами жидкости представляет собой давление, толкающее жидкость вниз по одной опоре и вверх по другой. Разница высот измеряется по градуированной шкале.
Давление в столбе жидкости или газа
Изобретение U-образного манометра позволило ранним исследователям гидромеханики подтвердить, что давление напрямую связано с суммой сил, действующих на поверхность. Если бы вы стояли на берегу моря, давление на вас было бы равно весу столба воздуха прямо над вами. Это давление получило название «одна атмосфера». Если бы вы нырнули на глубину 10 метров (около 32 футов), на вас теперь бы оказывалось дополнительное давление веса воды наверху плюс вес столба воздуха.
По международному соглашению (конвенции) «абсолютное» давление включает давление столба воздуха, тогда как «манометрическое» давление не включает. Манометрическое давление — это давление, отображаемое на циферблате индикатора давления, которое на одну атмосферу меньше абсолютного давления.
Давление воды на глубине 1 м находится по формуле –
Давление = Плотность x Сила тяжести x Высота столба жидкости P=ρgh
Единица измерения – Паскаль. Гравитация имеет значение 9,8 м/сек2 на уровне моря. Для простоты умножения будет использоваться значение 10 м/сек2. Плотность воды составляет 1000 кг на кубический метр при 20 oC.
Подстановка всех известных значений обратно в уравнение давления дает –
P=ρgh=1000 кг/м3 x10 м/с2 x1 м = 10 000 Па = 10 кПа
Расчет показывает, что 1 метр водяного столба равен примерно 10 кПа , что означает, что 30 метров воды создают давление почти 300 кПа. Давление воздуха в одной атмосфере на уровне моря равно 101 кПа. Это означает, что давление на глубине 30 метров ниже уровня моря составляет 300 кПа по манометру или около 400 кПа по абсолютному давлению. Эту же формулу можно использовать для расчета отрицательного или вакуумного давления.
Рисунок № 1 U-образные манометры с водой и ртутью
Как пользоваться U-образным манометром
На рисунке № 1 показаны три манометра, открытые в атмосферу. Левый имеет одинаковое давление в обеих ногах и уровни жидкости одинаковы с обеих сторон. U-образная трубка в центре показывает давление, прикладываемое к левой ноге, равное 100 кПа. Уровень воды в левой ноге понизился, а в правой поднялся. Разница в высоте воды между двумя опорами составляет 10 метров. Поскольку жидкость представляет собой воду, каждый метр высоты соответствует 10 кПа, а водяной столб высотой 10 метров соответствует манометрическому давлению 100 кПа. Оставшаяся U-образная трубка также показывает давление 100 кПа, но на этот раз в трубке используется ртуть. Высота Меркурия сейчас 750 мм. Плотность ртути в 13,6 раза больше плотности воды. Поскольку ртуть намного тяжелее воды, при том же давлении поднимается соответственно более низкий столб жидкости.
Если бы для измерения вакуума использовался манометр, столб жидкости подтягивался бы к вакууму, а разница в высоте жидкости между двумя опорами была бы мерой вакуумного давления ниже атмосферного.
Изготовление U-образного манометра
Для изготовления U-образного манометра требуется прозрачная пластиковая трубка, закрепленная в форме буквы «U» на доске с градуированной шкалой. Измеряемое давление определяет выбор жидкости, используемой в трубке. Плотность жидкости U-образной трубки и измеряемое давление определяют высоту столба жидкости и соответствующую высоту подложки.
Майк Сондалини – инженер по техническому обслуживанию.

Мы (Accendo Reliability) опубликовали эту статью с любезного разрешения Feed Forward Publishing, дочерней компании BIN95.com
Веб-сайт: trade-school.education
Эл.
Если вы нашли это интересным, вам может понравиться электронная книга Центробежные насосы: проблемы и ответы0088
Этот сайт использует файлы cookie, чтобы предоставить вам лучший опыт, проанализировать трафик сайта и получить представление о продуктах или предложениях, которые могут вас заинтересовать. Продолжая, вы соглашаетесь на использование файлов cookie.
Узнайте, как мы используем файлы cookie, как они работают и как настроить параметры браузера, прочитав нашу Политику использования файлов cookie.
Внимание: для этого контента требуется JavaScript.
Манометр: U-образная трубка — Физическое видео
Глава 20: Гидромеханика Рабочий листПросмотреть все главы
Глава 01: Введение в физику; Units 1hr & 22mins 0% complete
Worksheet
Download the video lesson worksheet
Start
Ch 02: 1D Motion / Kinematics 4hrs & 13mins 0% complete
Рабочий лист
Скачать рабочий лист видеоурока
Начало
Ch 03: Vectors 2hrs & 43mins 0% complete
Worksheet
Download the video lesson worksheet
Start
Ch 04: 2D Kinematics 2hrs 0% завершено
Рабочий лист
Загрузить рабочий лист видеоурока
Начало
Глава 05: Движение снаряда 2 часа и 9 57 минут0334 0%. Завершите
Рабочий лист
Скачать видео -лист урока
Начал
CH 06: INTRO TO SICTS (DYNAMICS) 333333333333333333333 3H6 3HRINS.
Загрузить рабочий лист видеоурока
Начало
Глава 07: Трение, наклоны, системы 2 часа и 43 минуты 0% завершено
Worksheet
Download the video lesson worksheet
Start
Ch 08: Centripetal Forces & Gravitation 3hrs & 47mins 0% complete
Worksheet
Download the video lesson worksheet
Начало
Глава 09: Работа и энергия 1 час и 58 минут 0% завершено
Рабочий лист
Скачать рабочее лист на видео
Start
Ch 10: Сохранение Energy 2HRS & 49MINS 0%.
Глава 11: Импульс и импульс 3 часа и 45 минут Выполнено 0%
Рабочий лист
Скачать рабочий лист видеоурока
Start
Ch 12: Rotational Kinematics 3hrs & 3mins 0% complete
Worksheet
Download the video lesson worksheet
Start
Ch 13: Rotational Inertia & Энергия 7 часов и 4 минуты Выполнено 0%
Рабочий лист
Загрузить рабочий лист видеоурока
Начало
Ch 14: Torque & Rotational Dynamics 2hrs & 10mins 0% complete
Worksheet
Download the video lesson worksheet
Start
Ch 15: Rotational Equilibrium 4hrs & 8 минут 0% выполнено
Рабочий лист
Скачать рабочий лист видеоурока
Начало
Глава 16: Угловой момент 3hrs & 6mins 0% complete
Worksheet
Download the video lesson worksheet
Start
Ch 17: Periodic Motion 2hrs & 16mins 0% complete
Рабочий лист
Загрузить рабочий лист видеоурока
Начало
Глава 19: Волны и звук 3 часа и 25 минут 0% завершено
Worksheet
Download the video lesson worksheet
Start
Ch 20: Fluid Mechanics 4hrs & 31mins 0% complete
Worksheet
Download the video lesson worksheet
Начало
Глава 21: Нагрев и температура 3 часа и 15 минут 0% завершено
Рабочий лист
Скачать рабочее лист на видео урок
Start
CH 22: Кинетическая теория идеальных газов 1HR и 44MINS 0%.
Глава 23: Первый закон термодинамики 1 час 28 минут 0% выполнено
Рабочий лист
Скачать рабочий лист видеоурока
Start
CH 24: Второй закон термодинамики 3HRS и 9MINS 0%. электрическая сила и поле; Закон Гаусса 3 часа и 34 минуты Выполнено 0%
Рабочий лист
Скачать рабочий лист видеоурока
Начало
Ch 26: Electric Potential 1hr & 55mins 0% complete
Worksheet
Download the video lesson worksheet
Start
Ch 27: Capacitors & Dielectrics 2 часа и 2 минуты Выполнено 0%
Рабочий лист
Загрузить рабочий лист видеоурока
Начало
Глава 28: Резисторы и цепи постоянного тока 3hrs & 20mins 0% complete
Worksheet
Download the video lesson worksheet
Start
Ch 29: Magnetic Fields and Forces 2hrs & 34mins 0% complete
Рабочий лист
Загрузить рабочий лист видеоурока
Начало
Глава 30: Источники магнитного поля 2 часа 30 минут 0% complete
Worksheet
Download the video lesson worksheet
Start
Ch 31: Induction and Inductance 3hrs & 38mins 0% complete
Worksheet
Download Рабочий лист видеоурока
Начало
Глава 32: Переменный ток 2 часа и 37 минут 0% завершения
Worksheet
Download the video lesson worksheet
Start
Ch 33: Electromagnetic Waves 1hr & 12mins 0% complete
Worksheet
Download the video lesson worksheet
Start
Глава 34: Геометрическая оптика 3 часа Выполнено 0%0005
Start
Ch 35: Wave Optics 1hr & 15mins 0% complete
Worksheet
Download the video lesson worksheet
Start
Ch 37: Special Relativity 2 часа и 10 минут Выполнено 0%
Рабочий лист
Загрузить рабочий лист видеоурока
Начало
0334 Not available yet
Ch 39: Atomic Structure Not available yet
Ch 40: Nuclear Physics Not available yet
Ch 41: Quantum Механика Пока нет в наличии
Посмотреть все разделы
Разделы 1031099
9
Density 33 mins 0 completed
Learn
Intro to Pressure 71 mins 0 completed
Learn
Pascal’s Law & Hydraulic Lift 28 мин 0 завершено
Обучение
Манометр: барометр 13 мин 0 завершено
3
30004 Learn
Pressure Gauge: Manometer 15 mins 0 completed
Learn
Pressure Gauge: U-shaped Tube 22 mins 0 completed
Learn
Плавучесть и плавучая сила 64 мин. 0 завершено0334 0 completed
Learn
Fluid Flow & Continuity Equation 22 mins 0 completed
Learn
Learn
Next SectionBuoyancy & Buoyant Force
Concept #1: Как работают U-образные трубы
Предыдущий раздел Манометр: манометр
Следующий разделПловучесть и выталкивающая сила
U-образный манометр
U-образный манометр
Манометр – это устройство, используемое для измерения давления в одной или нескольких точках в одном или нескольких трубопроводах путем уравновешивания столба жидкости тем же или другим столбом жидкости.
Манометры работают по принципу, согласно которому столб жидкости в трубке будет подниматься или опускаться до тех пор, пока его вес не уравновесится с перепадом давления между двумя концами трубки. Для перепада давлений Р — это перепад высот h между уровнями жидкости в двух половинах трубы А и В, определяемый уравнением Р = pgh, где р — плотность жидкости в трубке.
U-образный манометр
«U-образный манометр, в котором перепад давления измеряется как разность h между показаниями высокого и низкого давления, умноженная на плотность жидкости в трубке. ».
Разница в высоте жидкости представляет собой приложенное давление.
В U-образном манометре мы измеряем давление как:
P= sp wt* высота(жидкость)- sp вес *высота(Hg)
Введение
U-образная трубка наполовину заполнена жидкостью, одна сторона которой соединена с интересующей областью, а другая сторона с эталонным атмосферным давлением приложена к другой. Наклонные и вертикальные U-образные манометры недороги и широко используются для измерения перепада давления с расходомерами, такими как трубки Пито, отверстия и сопла. Устройства для измерения давления, использующие столбы жидкости в вертикальных или наклонных трубках, называются манометрами. Одним из наиболее распространенных является заполненный водой манометр с U-образной трубкой, используемый для измерения перепада давления в пито или отверстиях, расположенных в воздушном потоке в системе обработки воздуха или вентиляции. На приведенном ниже рисунке показаны уровни воды в U-образной трубке, где левая трубка подключена к точке с более высоким давлением, чем в правой трубе. Пример: левая трубка может быть подключена к воздуховоду под давлением, когда правая трубка открыта для окружающий воздух. 92)
h = высота жидкости (м столба жидкости, футы столба жидкости)
Манометр с наклонной U-образной трубкой
Распространенной проблемой при измерении перепада давления в низкоскоростных системах или системах с жидкостями низкой плотности, таких как системы вентиляции воздуха, являются низкая высота столбца и низкая точность. Точность можно повысить, наклонив U-образный манометр. Данная цифра указывает на U-образную трубку, в которой левая трубка подключена к более высокому давлению, чем правая. Обратите внимание, что левая и правая трубы должны находиться в одной наклонной плоскости, чтобы угол к горизонтальной плоскости был правильным.
Разность давлений в наклонном U-образном манометре можно выразить как
pd = γ h sin(θ)
где
h = длина, разность положения столба жидкости вдоль трубки (мм, футы)
θ = угол столба относительно горизонтальной плоскости (градусы)
Наклон трубчатого манометра повышает точность измерения.

Принцип U-образного манометра
Принцип действия манометра заключается в том, что измеряемое давление прикладывается к одной стороне трубки, вызывая движение жидкости, как показано на рисунке 9. 0005
Видно, что уровень наполняющей жидкости в отводе давления, т.е. левом отводе трубки, понизился, а в правом отводе повысился. Между трубками установлена шкала, позволяющая измерить это смещение.
Предположим, что давление, которое мы измеряем и прикладываем к левой стороне манометра, имеет постоянное значение. Жидкость перестанет двигаться только тогда, когда давление, оказываемое столбом жидкости H, будет достаточным для уравновешивания давления, приложенного к левой стороне манометра, т. е. когда напор, создаваемый столбом «H», равен давлению, которое должно быть измерено.
Зная длину столба жидкости H и плотность заполняющей жидкости, можно рассчитать величину приложенного давления.
Прикладываемое давление = ρ × g × h
y подходящий выбор заполняющей жидкости, различные низкие диапазоны манометрического давления могут быть измерены примерно от 500 Па до 1,5 бар.
Типичные заполняющие жидкости, обычно используемые в манометрах, и их плотности.
Вода (ρ = 1000 кг м-3)
Нефть (ρ может составлять от 800 до 950 кг м-3)
Ртуть (ρ = 13560 кг м-3)
U-образный манометр представляет собой простое манометрическое устройство, используемое для измерения давления в точке жидкости путем уравновешивания столба жидкости тем же или другим столбом жидкости.
Он представляет собой стеклянную трубку, изогнутую в форме буквы «U», с некоторым количеством жидкости того же или другого типа, называемой манометрической жидкостью, такой как ртуть, масло, вода.
Определение и типы манометров – Мир химического машиностроения
Определение:
Манометры – это устройства, в которых допустимая жидкость используется в манометрической колонке для наблюдения за разницей давления между двумя совершенно разными местами или, можно сказать, между ними. определенная точка и, следовательно, атмосфера. в основном 5 типов манометров.
Типы манометров
1) U-образный манометр: (Типы манометров)
Этот манометр чрезвычайно прост в изготовлении. Он состоит из U-образной изогнутой трубки, один конец которой подсоединен к манометру в месте «А», а альтернативное место — восприимчиво к атмосфере. затем он заполняется жидкостью. Плотность жидкости определяет диапазон наблюдаемых давлений.
Если один порт остается открытым для атмосферы и, следовательно, альтернативный порт подключен к измеряемому давлению, устройство действует как измеритель избыточного давления. Если каждый порт подключен к 2 совершенно разным неизвестным давлениям, прибор действует как дифференциальный манометр.
Он будет отслеживать как положительное, так и отрицательное давление. Он содержит жидкость с большим удельным весом, чем у жидкости, давление которой должно наблюдаться.
, где «γ» — удельный вес жидкости, «P» — давление в точке A (которое вы собираетесь рассчитать).
Отсюда; Давление в точке A равно P = γ2h3 – γ1h2
U-образный манометр
2) Дифференциальный U-образный манометр: (Типы манометров)
Дифференциальный U-образный манометр очень похож на U-образный манометр, поскольку мы имеют тенденцию упоминаться в верхней части. Здесь одно открытое местоположение (которое считалось атмосферным местоположением в манометре U-Tube) связано с другим местоположением давления, т.е.
Этот манометр в основном используется для наблюдения за различиями между совершенно разными точками, иначе вы скажете, что мы склонны вычислять разницу.
Разность давлений между A и B определяется уравнением перепады давления в жидкостях. Он состоит из ассоциированной перевернутой U – трубки, содержащей легкую жидкость. это часто используется для наблюдения за разницей низких давлений между двумя точками, где требуется более высокая точность. Обычно он состоит из связанного воздушного крана в верхней части манометрического жидкостного типа.
Примечание: Дифференциальный манометр с перевернутой U-образной трубкой используется для измерения вакуумметрического давления. Дифференциальный манометр с перевернутой U-образной трубкой может иметь одну перевернутую U-образную трубку, содержащую легковесную жидкость.
Давайте подумаем о том, что перевернутый U-образный дифференциальный манометр соединен с 2 точками в 2 трубах, как показано здесь на следующем рисунке. Эти 2 трубы наполнены жидкостью с совершенно разной относительной плотностью. Как показано здесь на рисунке, цель A и цель B находятся на совершенно разных уровнях.
Разность давлений часто рассчитывают по приведенному ниже уравнению ρ1g h2 – ρ2g h3 + ρmg(h3– h2)
Где ρm = плотность манометрической жидкости
ρ2 , ρ1 = плотность двух совершенно разных жидкостей
Перевернутый U-образный манометр
4) малый манометр: ( Типы манометров)
Микроманометр может представлять собой особый вид жидкостных манометров, основанный на принципе манометра с наклонной трубкой. Он используется для измерения очень малых вариаций давления или очень низких вариаций давления. Кто-то скажет, что микроманометр — это измененный вид простого манометра, одно колено которого образовано большим поперечным сечением. Он наблюдает очень небольшие изменения давления с высокой точностью.
Пусть ‘a’ = площадь трубы,
A = площадь резервуара,
h4 = резервуар с падающим уровнем жидкости,
h3 = подъем жидкости в трубке,
Путем сравнения массы мы стремимся получить A* h4 = a*h3
Приравнивая напор к нулевой точке, мы получаем
p1=(pm-p1)*gh4+gh3-p1*gh2
малый манометр
5) Наклонный манометр: (Типы манометров)
Наклонный манометр используется для измерения малых давлений и обеспечивает большую точность, чем манометр с вертикальной трубкой. из-за наклона щель, на которую действует Жидкость в манометре, очень много. сопутствующий наклонный манометр может представлять собой слегка изогнутую трубку с жидкостью внутри, обычно это смесь масел. на средней части трубки градуировка. Градуировка обычно составляет сотые доли дюйма, если смотреть на производителя манометра.
Наклонный манометр
Преимущества:
Угол наклона манометра дает несколько преимуществ. небольшое или низкое давление на наклонный манометр может привести к чрезмерному движению жидкости по отношению к шкале трубки. В результате шкала градуировки часто очень точна – с точностью до сотой доли миллиметра.
Артикул: Me-Mechanical
Больше:- Мир химического машиностроения
Главная
14.4: Измерение давления – Physics LibreTexts
Последнее обновление
Сохранить как PDF
Идентификатор страницы
4056
OpenStax
OpenStax
Цели обучения
Определение манометрического и абсолютного давления
Объяснить различные методы измерения давления
Понимание работы барометров с открытой трубкой
Подробно опишите, как работают манометры и барометры
В предыдущем разделе мы вывели формулу для расчета изменения давления жидкости, находящейся в гидростатическом равновесии. Как оказалось, это очень полезный расчет. Измерения давления важны как в повседневной жизни, так и в науке и технике. В этом разделе мы обсудим различные способы регистрации и измерения давления.
Манометрическое давление в сравнении с абсолютным давлением
Предположим, что манометр полного акваланга показывает 3000 фунтов на квадратный дюйм, что составляет примерно 207 атмосфер. Когда клапан открывается, воздух начинает выходить, потому что давление внутри бака больше, чем атмосферное давление снаружи бака. Воздух продолжает выходить из бака до тех пор, пока давление внутри бака не сравняется с давлением атмосферы снаружи бака. В этот момент манометр на баке показывает ноль, хотя давление внутри бака на самом деле составляет 1 атмосферу — такое же, как давление воздуха снаружи бака.
Большинство манометров, например, на баллоне с аквалангом, откалиброваны так, чтобы показывать ноль при атмосферном давлении. Показания таких манометров называются манометром давлением , что является давлением по отношению к атмосферному давлению. Когда давление внутри резервуара превышает атмосферное давление, манометр показывает положительное значение. Некоторые манометры предназначены для измерения отрицательного давления. Например, многие физические эксперименты должны проводиться в вакуумной камере, жесткой камере, из которой откачивается часть воздуха. Давление внутри вакуумной камеры меньше атмосферного, поэтому манометр на камере показывает отрицательное значение. В отличие от манометрического давления, абсолютное давление учитывает атмосферное давление, которое фактически добавляется к давлению в любой жидкости, не заключенной в жесткий контейнер.
Определение Абсолютное давление
Абсолютное или полное давление представляет собой сумму манометрического давления и атмосферного давления:
\[p_{abs} = p_{g} + p_{atm} \label{14.11}\]
, где p _абс — абсолютное давление, p _g — манометрическое давление, а p _атм — атмосферное давление.
Например, если шинный манометр показывает 34 psi, то абсолютное давление равно 34 psi плюс 14,7 psi (p _атм в psi) или 48,7 psi (эквивалентно 336 кПа).
В большинстве случаев абсолютное давление в жидкостях не может быть отрицательным. Жидкости толкают, а не тянут, поэтому наименьшее абсолютное давление в жидкости равно нулю (отрицательное абсолютное давление — это притяжение). Таким образом, наименьшее возможное манометрическое давление равно p _г = −p _атм (что делает p _абс равным нулю). Нет теоретического предела тому, насколько большим может быть манометрическое давление.
Измерение давления
Для измерения давления используется множество устройств, от шинных манометров до тонометров. Многие другие типы манометров обычно используются для проверки давления жидкостей, например, механические манометры. Мы рассмотрим некоторые из них в этом разделе.
Любое свойство, которое известным образом изменяется в зависимости от давления, может быть использовано для создания манометра. Некоторые из наиболее распространенных типов включают тензометрические датчики, в которых используется изменение формы материала под действием давления; емкостные манометры, в которых используется изменение электрической емкости из-за изменения формы под действием давления; пьезоэлектрические манометры, которые генерируют разность потенциалов на пьезоэлектрическом материале под действием разности давлений между двумя сторонами; и ионизационные датчики, которые измеряют давление путем ионизации молекул в высоковакуумных камерах. Различные манометры полезны в разных диапазонах давления и в разных физических ситуациях. Некоторые примеры показаны на рисунке $\PageIndex{1}$.
Рисунок $\PageIndex{1}$: (a) Манометры используются для измерения и контроля давления в газовых баллонах. Сжатые газы используются во многих промышленных и медицинских целях. (b) Шинные манометры бывают разных моделей, но все они предназначены для одной и той же цели: измерения внутреннего давления в шине. Это позволяет водителю поддерживать давление в шинах, оптимальное для веса груза и условий движения. (c) Ионизационный датчик представляет собой высокочувствительное устройство, используемое для контроля давления газов в замкнутой системе. Молекулы нейтрального газа ионизируются за счет высвобождения электронов, и ток преобразуется в показания давления. Ионизационные датчики обычно используются в промышленных приложениях, которые полагаются на вакуумные системы.
Манометры
Один из наиболее важных классов манометров использует то свойство, что давление, обусловленное весом жидкости постоянной плотности, определяется выражением p = h$\rho$g. U-образная трубка, показанная на рисунке $\PageIndex{2}$, является примером манометра ; в части (а) обе стороны трубы открыты для атмосферы, что позволяет атмосферному давлению одинаково падать с каждой стороны, так что его эффекты нейтрализуются.
Манометр, только одна сторона которого открыта для атмосферы, является идеальным устройством для измерения манометрического давления. Манометрическое давление p _г = h$\rho$g и находится путем измерения h. Например, предположим, что одна сторона U-образной трубки соединена с некоторым источником давления p _abs , таким как воздушный шар в части (b) рисунка или упакованная под вакуумом банка из-под арахиса, показанная в части (c). Давление передается на манометр в неизменном виде, и уровни жидкости уже не равны. В части (b) p _abs больше атмосферного давления, тогда как в части (c) pabs меньше атмосферного давления. В обоих случаях стр. _абс отличается от атмосферного давления на величину h$\rho$g, где $\rho$ – плотность жидкости в манометре. В части (b) p _abs может поддерживать столб жидкости высотой h, поэтому он должен оказывать давление h$\rho$g больше, чем атмосферное давление (манометрическое давление p _g положительно). В части (c) атмосферное давление может поддерживать столб жидкости высотой h, поэтому p _abs меньше атмосферного давления на величину h$\rho$g (манометрическое давление p _г отрицательный).
Рисунок $\PageIndex{2}$: Манометр с открытой трубкой имеет одну сторону, открытую в атмосферу. (a) Глубина жидкости должна быть одинаковой с обеих сторон, иначе давление, оказываемое каждой стороной на дно, будет неодинаковым, и жидкость будет течь с более глубокой стороны. (b) Положительное манометрическое давление p _g = h$\rho$g, передаваемое на одну сторону манометра, может поддерживать столб жидкости высотой h. (c) Аналогично, атмосферное давление больше, чем отрицательное манометрическое давление p _г на сумму h$\rho$g. Жесткость банки предотвращает передачу атмосферного давления на арахис.
Барометры
Манометры обычно используют U-образную трубку жидкости (часто ртути) для измерения давления. Барометр (рис. $\PageIndex{3}$) — это устройство, в котором для измерения атмосферного давления обычно используется один ртутный столбик. Барометр, изобретенный итальянским математиком и физиком Эванджелистой Торричелли (1608–1647) в 1643 г., представляет собой стеклянную трубку, закрытую с одного конца и наполненную ртутью. Затем трубку переворачивают и помещают в бассейн с ртутью. Это устройство измеряет атмосферное давление, а не манометрическое давление, потому что над ртутью в трубке почти чистый вакуум. Высота ртути такова, что h$\rho$g = p _атм . При изменении атмосферного давления ртутный столбик поднимается или опускается.
Синоптики внимательно следят за изменениями атмосферного давления (часто сообщаемого как атмосферное давление), поскольку повышение ртути обычно сигнализирует об улучшении погоды, а понижение ртути указывает на ухудшение погоды. Барометр также можно использовать как высотомер, поскольку среднее атмосферное давление меняется с высотой. Ртутные барометры и манометры настолько распространены, что для измерения атмосферного давления и кровяного давления часто используются единицы мм рт.
Рисунок $\PageIndex{3}$: Ртутный барометр измеряет атмосферное давление. Давление от веса ртути h$\rho$g равно атмосферному давлению. Атмосфера способна поднять ртуть в трубке на высоту h, потому что давление над ртутью равно нулю.
Пример $\PageIndex{1}$: Высота жидкости в открытой U-образной трубке
U-образная трубка с открытыми обоими концами заполнена жидкостью с плотностью $\rho_{1}$ до высоты h с обеих сторон (рис. $\PageIndex{1}$). Жидкость с плотностью $\rho_{2} < \rho_{1}$ наливается в одну сторону, и Жидкость 2 оседает поверх Жидкости 1. Высота на двух сторонах различна. Высота до вершины Liquid 2 от интерфейса h ₂ и высота до верха Liquid 1 от уровня интерфейса h ₁ . Вывести формулу разницы высот.
Рисунок $\PageIndex{4}$: Две жидкости с различной плотностью показаны в U-образной трубке.
Стратегия
Давление в точках на одной высоте с двух сторон U-образной трубки должно быть одинаковым, пока эти две точки находятся в одной и той же жидкости. Поэтому мы рассматриваем две точки на одном уровне в двух рукавах трубки: одна точка — это граница раздела со стороны жидкости 2, а другая — точка в рукаве с жидкостью 1, которая находится на том же уровне, что и интерфейс в другой руке. Давление в каждой точке обусловлено атмосферным давлением плюс вес жидкости над ним.
Давление со стороны жидкости 1 = p ₀ + $\rho_{1}$ gh ₁
Давление со стороны жидкости 2 = p ₀ + $\rho_{2} $ gh ₂
Решение
Поскольку две точки находятся в жидкости 1 и находятся на одной высоте, давление в этих двух точках должно быть одинаковым. Таким образом, мы имеем
\[p_{0} + \rho_{1} gh_{1} = p_{0} + \rho_{2} gh_{2} \ldotp \nonumber\]
Следовательно,
\ [\rho_{1} h_{1} = \rho_{2} h_{2} \ldotp \nonumber\]
Это означает, что разница высот с двух сторон U-образной трубы составляет
\[h_{2} – h_{1} = \left(1 – \dfrac{p_{1}}{p_{2 }}\right) h_{2} \ldotp \nonumber\]
Результат имеет смысл, если мы установим $\rho_2 = \rho_1$, что даст h ₂ = h ₁ . Если две стороны имеют одинаковую плотность, они имеют одинаковую высоту.
Упражнение $\PageIndex{1}$
Ртуть является опасным веществом. Как вы думаете, почему в барометрах обычно используется ртуть, а не более безопасная жидкость, такая как вода? 9{5}\; Pa \ldotp\]
Миллибар является удобной единицей измерения для метеорологов, поскольку среднее атмосферное давление на уровне моря на Земле составляет 1,013 x 10 ⁵ Па = 1013 мб = 1 атм. Используя уравнения, полученные при рассмотрении давления на глубине в жидкости, давление также можно измерить в миллиметрах или дюймах ртутного столба. Давление на дне 760-миллиметрового столба ртути при 0 °С в сосуде, верхняя часть которого откачана, равно атмосферному давлению. Таким образом, вместо давления в 1 атмосферу также используется 760 мм ртутного столба. В лабораториях физики вакуума ученые часто используют другую единицу измерения, называемую торр, названную в честь Торричелли, который, как мы только что видели, изобрел ртутный манометр для измерения давления. Один торр равен давлению в 1 мм рт. 9{5}\; Па$$ $$1\; торр = 1\; мм\; ртутного столба = 122,39\; Па$$
Эта страница под названием 14.4: Измерение давления распространяется под лицензией CC BY 4.0 и была создана, изменена и/или курирована OpenStax с использованием исходного контента, который был отредактирован в соответствии со стилем и стандартами платформы LibreTexts; подробная история редактирования доступна по запросу.
Наверх
Была ли эта статья полезной?
Тип изделия
Раздел или страница
Автор
ОпенСтакс
Лицензия
СС BY
Версия лицензии
4,0
Программа ООР или издатель
ОпенСтакс
Показать оглавление
нет
Теги
абсолютное давление
Манометрическое давление
давление
источник@https://openstax.

У образный манометр: U-образные манометры – книга «МАНОМЕТРЫ» от НПО «ЮМАС»

U-образные манометры – книга «МАНОМЕТРЫ» от НПО «ЮМАС»

U-образные манометры / ТД «Манометр»

Продукция

U образные манометры

Описание прибора

Порядок работы

Использование прибора

Похожие приборы

У образный манометр

U-образные манометры – книга «МАНОМЕТРЫ» от НПО «ЮМАС»

Манометр жидкостный U-образный – Энциклопедия по машиностроению XXL

U-образные манометры / ТД «Манометр»

U образные манометры

Описание прибора

Порядок работы

Использование прибора

Жидкостные манометры | Автоматизация и измерения

Как сделать u образный манометр своими руками. Как делают манометры

Как работает манометр

Устройство электроконтактного манометра

Схема подключения электроконтактного манометра

Назначение и технические параметры

Как работает

Разновидности

На что обращать внимание при покупке

Как сделать своими руками

Инструменты и материалы

Самодельный топливный манометр: видео

Процесс изготовления

Инструкция

u-%d0%be%d0%b1%d1%80%d0%b0%d0%b7%d0%bd%d1%8b%d0%b9%20%d0%bc%d0%b0%d0%bd%d0%be%d0%bc%d0%b5%d1%82%d1%80 — с русского на все языки

ФД-09 Измеритель давления газа (аналог U образный манометр цифровой)

ФД-09 Измеритель давления газа (аналог U образный манометр цифровой)

Технические характеристики

Манометры – контроль давления, предотвращающий отказ – Srodowisko.

2. Насколько должен работать манометр?

3. Почему в тяжелой промышленности используются глицериновые манометры

4. Для каких сред можно использовать манометры

5. Измерение вакуума

DP-упражнения заданий – Инженерные основы производственных процессов –

Различия между барометрами и манометрами (Наука) 9000 1

Манометры

Барометры

Различия между манометрами и барометрами

Биотехнология 1, Механика жидкости, PWr

Выдержка из документа:

Измерение давления.

Манометры жидкостного давления:

Манометры с упругими элементами:

Твердотельные датчики давления:

Измерение давления – как работают специализированные манометры Portal Budowlany

Giant Control Mini 1+ ручной велосипедный насос, манометр черный

Смотрите также

U-образный манометр | PHYWE

U-образный двойной манометр

Наклонный мультиманометр с 20 манометрическими трубками длиной 250 мм

Мультиманометр с 8 манометрическими трубками длиной 500 мм, вертикальное положение

Мультиманометр с 12 манометрическими трубками длиной 500 мм, вертикальное положение

4 манометра Бурдона

Качество

ПОСЛЕПРОДАЖНОЕ ОБСЛУЖИВАНИЕ

Использование манометров для измерения давления

Давление в столбе жидкости или газа

Как пользоваться U-образным манометром

Изготовление U-образного манометра

Манометр: U-образная трубка — Физическое видео

U-образный манометр

U-образный манометр

U-образный манометр

Введение

Манометр с наклонной U-образной трубкой

Принцип U-образного манометра

Определение и типы манометров – Мир химического машиностроения

Типы манометров

14.4: Измерение давления – Physics LibreTexts

Цели обучения

Манометрическое давление в сравнении с абсолютным давлением

Определение Абсолютное давление

Измерение давления
