49034-12: UFM 3030 Расходомер – Производители, поставщики и поверители

Назначение

Расходомер UFM 3030, заводской № 2470, (далее – УЗР) предназначен для автоматических измерений объемного расхода и объема нефти в составе резервной системы учета нефти системы измерений количества и показателей качества нефти № 495 ПСП «Нижнекамск» Альметьевского РНУ ОАО «СЗМН».

Описание

УЗР состоит из первичного преобразователя расхода с ультразвуковыми датчиками и электронного блока (конвертора сигналов).

Принцип работы УЗР основан на времяимпульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в жидкости по направлению и против направления движения жидкости пропорциональна скорости потока жидкости в трубопроводе.

Измерительная информация о разнице во времени прохождения сигналов фиксируется и обрабатывается в конверторе сигналов, содержащем нормирующие и аналого-цифровые преобразователи, устройства цифровой обработки сигналов, и преобразуется в значения объемного расхода жидкости. Полученные значения измеряемой величины отображаются на жидкокристаллическом дисплее (ЖКД) УЗР или поступают на интерфейсы передачи измерительной информации: аналоговый токовый выход с унифицированным выходным сигналом 4-20 мА, частотный выход 0-2000 Гц, выходы по цифровым протоколам HART или Profibus PA.

Фотографии общего вида УЗР и места установки самоклеющейся пломбы в виде наклейки из легкоразрушаемого материала представлены на рисунках 1 и 2 соответственно.

Рис. 2 – Место установки самоклеющейся пломбы для защиты от несанкционированного доступа

самоклеющаяся пломба в виде наклейки из легкоразрушаемого материала.

Программное обеспечение

УЗР установлено в конверторе сигналов и представляет собой микропрограмму, встроенную в аппаратное устройство цифровой обработки сигналов конвертора сигналов. Посредством микропрограммы осуществляются функции обработки и индикации результатов измерений объемного расхода и объема жидкости на ЖКД, настройка УЗР, установка режимов работы непосредственно с использованием органов управления конвертора сигналов, формирования параметров выходных сигналов. Разделения на метрологически значимое и метрологически незначимое ПО нет.

Вычисление цифрового идентификатора ПО и вывод его значения на ЖКД УЗР не проводится. Для контроля работы УЗР в конверторе сигналов проводится самодиагностика. Для защиты от несанкционированного доступа к ПО УЗР доступ к настройкам УЗР ограничен паролями и установленной самоклеющейся пломбой.

Защита ПО УЗР от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010 «Рекомендация. Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа». Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированной модификации, удаления и иных преднамеренных или непреднамеренных изменений ПО и измеренных данных.

Технические характеристики

Основные метрологические и технические характеристики УЗР приведены в таблице 2.

Т аблица 2 – Основные метрологические и технические характеристики УЗР

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации УЗР типографским способом.

Комплектность

–    УЗР, 1 шт., заводской № 2470;

–    руководство по эксплуатации УЗР;

–    МИ 3312-2011 «Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки комплектом трубопоршневой поверочной установки, поточного преобразователя плотности и счетчиков-расходомеров массовых», утвержденная ФГУП ВНИИР 22 октября 2010 г.

Поверка

осуществляется по документу МИ 3312-2011 «Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки комплектом трубопоршневой поверочной установки, поточного преобразователя плотности и счетчиков-расходомеров массовых», утвержденному ФГУП ВНИИР 22 октября 2010 г.

Основные средства поверки:

–    установка трубопоршневая Сапфир МН, исп. Сапфир МН-500, максимальный расход 500 м3/ч, пределы допускаемой относительной погрешности ± 0,1 %;

–    счетчики-расходомеры массовые модели DS 600 с измерительными преобразователями 2700 (3 шт.), входящие в состав блока измерительных линий основной системы измерений количества и показателей качества нефти № 495 ПСП «Нижнекамск» Альметьевского    РНУ ОАО «СЗМН», с верхним пределом измерений массового расхода измеряемой среды 1636,2 т/ч каждый, пределами допускаемой относительной погрешности ± 0,25 %;

–    преобразователь плотности жидкости измерительный модели 7835, диапазон измерений от 300 до 1100 кг/м , пределы допускаемой абсолютной погрешности ± 0,30 кг/м ;

–    комплекс измерительно-вычислительный ИМЦ-03, пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значения массы брутто нефти ± 0,05 %, коэффициента преобразования преобразователя расхода ± 0,025 %.

Сведения о методах измерений

Методика измерений приведена в руководстве по эксплуатации УЗР.

Нормативные и технические документы, устанавливающие требования к УЗР

ГОСТ 8.510-2002 «ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости».

ТПР-75.180.30-КТН-277-09 «Руководящий документ. Системы измерений количества и показателей качества нефти. Типовые проектные решения».

МИ 3312-2011 «Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки комплектом трубопоршневой поверочной установки, поточного преобразователя плотности и счетчиков-расходомеров массовых», утвержденная ФГУП ВНИИР 22 октября 2010 г.

50352-12: UFM 3030 исп. UFM 3030K-1Ex Расходомер

Назначение

Расходомер UFM 3030 исполнение UFM 3030К-1Ех (далее – УЗР) предназначен для измерений объёмного расхода и объёма нефти в составе резервной системы учета нефти системы измерений количества и показателей качества нефти № 462 на ПСП “Краснодарский” ОАО “Черномортранснефть”

Описание

УЗР состоит из первичного преобразователя расхода с ультразвуковыми датчиками и электронного блока UFC 030 (далее – сигнальный конвертор).

Принцип работы УЗР основан на времяимпульсном методе измерений, при котором разность времени прохождения ультразвукового импульса в жидкости по направлению и против направления движения жидкости пропорциональна скорости потока жидкости в трубопроводе.

Измерительная информация о разнице во времени прохождения сигналов фиксируется и обрабатывается в сигнальном конверторе, содержащем нормирующие и аналогоцифровые преобразователи, устройства цифровой обработки сигналов, и преобразуется в значения объемного расхода жидкости. Полученные значения измеряемой величины отображаются на жидкокристаллическом дисплее (ЖКД) УЗР или поступают на интерфейсы передачи измерительной информации: аналоговый токовый выход с унифицированным выходным сигналом 4-20 мА, частотный выход 0-2000 Гц, выходы по цифровым протоколам HART или Profibus PA.

Фотографии общего вида УЗР и места установки самоклеющейся пломбы в виде наклейки из легкоразрушаемого материала представлены на рисунках 1 и 2 соответственно.

1

Рис. 2 – Место установки самоклеющейся пломбы для защиты от несанкционированного доступа

I i – самоклеющаяся пломба в виде наклейки из легкоразрушаемого материала.

Программное обеспечение (ПО) УЗР установлено в сигнальном конверторе и представляет собой микропрограмму, встроенную в аппаратное устройство цифровой обработки сигналов сигнального конвертора. Посредством микропрограммы осуществляются функции:

–    обработка и индикация на ЖКД результатов измерений объемного расхода и объема жидкости;

–    настройка УЗР;

–    установка режимов работы сигнального конвертора;

–    формирование параметров выходных сигналов.

Разделение ПО на метрологически значимую и метрологически незначимую части отсутствует.

Вычисление цифрового идентификатора ПО и вывод его значения не проводится.

Для контроля исправности работы УЗР в сигнальном конверторе проводится самодиагностика.

Для защиты от преднамеренных и непреднамеренных изменений ПО УЗР доступ к ПО УЗР ограничен установкой паролей и пломб.

Защита ПО УЗР от непреднамеренных и преднамеренных изменений соответствует уровню “С” по МИ 3286-2010 “Рекомендация. Проверка защиты программного обеспечения и определение ее уровня при испытаниях средств измерений в целях утверждения типа”.

Примененные специальные средства защиты в достаточной мере исключают возможность несанкционированного изменения ПО УЗР и искажения измерительной информации.

Таблица 1 – Идентификационные данные ПО УЗР

Технические характеристики

Основные метрологические и технические характеристики УЗР приведены в таблице 2.

Таблица 2

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации УЗР типографским способом.

Комплектность

–    расходомер UFM 3030К-1Ех, заводской № 2237;

–    сигнальный конвектор UFC 030-1Ех, заводской № 2461607;

–    UFM 3030-1-00-00-00РЭ. Руководство по монтажу и эксплуатации, 1 экземпляр;

–    UFM 3030-2-00-00-00 РЭ. Руководство по эксплуатации, 1 экземпляр;

–    UFM 3030-1-00-00-00ПС. Паспорт, 1 экземпляр;

–    МИ 3265-2010 “Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации”, 1 экземпляр.

Поверка

осуществляется по документу МИ 3265-2010 “Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации”.

Основные средства поверки:

–    установка поверочная трубопоршневая двунаправленная, максимальный расход 550 м3/ч, пределы допускаемой относительной погрешности измерений ± 0,05 %;

–    контроллер измерительно-вычислительный OMNI 6000, пределы допускаемой приведенной погрешности при измерениях входных аналоговых электрических сигналов и преобразования в значения величин ± 0,1 %, пределы допускаемой относительной погрешности при измерениях периода импульсного электрического сигнала по входу преобразователя плотности ± 0,02 %, пределы допускаемой относительной погрешности преобразования входных электрических сигналов в значения величин: массы продукта при применении преобразователей массового расхода ± 0,005 %, коэффициента преобразования преобразователей объёмного и массового расхода ± 0,005 %;

Допускается использование других средств поверки с метрологическими характеристиками, не уступающими указанным.

Сведения о методах измерений

Методика измерений приведена в руководстве по эксплуатации УЗР.

Нормативные и технические документы, устанавливающие требования к УЗР

ГОСТ 8.510-2002 “ГСИ. Государственная поверочная схема для средств измерений объема и массы жидкости”.

МИ 3265-2010 “Рекомендация. ГСИ. Ультразвуковые преобразователи расхода. Методика поверки на месте эксплуатации”

Технические условия ТУ 4213-003-33530463-2006.

Рекомендации к применению

Осуществление торговли и товарообменных операций.

Ультразвуковой расходомер KROHNE UFM 3030 | Ультразвуковые расходомеры

Перейти к основному содержанию

Универсальный трехлучевой поточный ультразвуковой расходомер для жидкостей, электроника заказывается отдельно. Узнать больше…

• Ультразвуковой расходомер KROHNE UFM 3030
• Ультразвуковые расходомеры KROHNE UFM 3030 и UFC030
• Видеоролик о ультразвуковом расходомере Krohne UFM 3030

Устаревшие продукты нельзя заказать

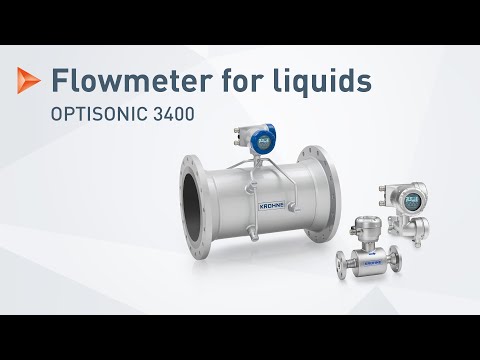

Расходомер Krohne OPTISONIC 3400 является рекомендуемой заменой.

Посмотреть отзывы о компании Trustpilot

Изготовлено

• КРОНЕ

Включает

• БЕСПЛАТНО Доставка наземным транспортом
• БЕСПЛАТНАЯ Пожизненная техническая поддержка

Инструкция по использованию Характеристики продукта

Обзор

Особенности

• Универсальный измеритель процессов
• Программное обеспечение Intelligent DSP
• Диапазон номинальных диаметров от DN 25 до 600 (от 1″ до 24″), также доступны большие размеры
• Долговременная стабильность и высокая надежность
• Не требует технического обслуживания
• Нет движущихся частей
• Нет периодической повторной калибровки

Описание

Откройте для себя новое измерение ультразвуковой технологии с ультразвуковым расходомером KROHNE UFM 3030. Три измерительных луча ультразвукового расходомера KROHNE UFM 3030 создают трехмерную поперечное сечение распределения скорости среды или профиль потока через измерительную трубу. Эти измерительные балки расположены таким образом, что измерение практически не зависит от расхода. профиль.

Значительные улучшения производительности были достигнуты за счет применения инновационной электроники в сочетании с с цифровой обработкой сигналов (DSP). Это приводит к стабильным и надежным измерениям. КРОНЕ Таким образом, ультразвуковой расходомер UFM 3030 более точен и менее чувствителен к изменениям расхода. профиль, твердые частицы или вовлеченный воздух.

Новой функцией ультразвукового расходомера KROHNE UFM 3030 является возможность контроля дозирования. операции. Опционально, входы давления и температуры могут быть приспособлены для расчета стандартизированный объемный расход или массовый расход (согласно API 2540 или спецификации заказчика).

Естественно, полное предложение коммуникационных протоколов и разрешений для взрывоопасных зон делает его возможность интеграции счетчика в существующие системы.

Области применения ультразвукового расходомера KROHNE UFM 3030:

Ультразвуковой расходомер KROHNE UFM 3030 можно использовать в очень широком диапазоне применений.

• Измерение жидкостей с низкой электропроводностью, включая растворители и сырье
• Дозирование охлаждающей воды
• Учет деминерализованной воды
• Внутритрубное измерение расхода в трубопроводах для продуктов нефти и газа

Как работает ультразвуковой расходомер KROHNE UFM 3030?

Ультразвуковой расходомер KROHNE UFM 3030 работает по дифференциальному методу времени прохождения. Этот Принцип измерения основан на простом физическом принципе. Представьте себе два каноэ, пересекающих реку. по диагонали, один по течению и один против течения. Естественно, каноэ, которое путешествует с поток достигнет противоположной стороны раньше, чем каноэ, идущее вверх по течению. акустический сигналы ведут себя одинаково.

С помощью трех пар запатентованных ультразвуковых преобразователей время прохождения акустических сигналов измеряются перемещения вверх и вниз по течению. Разница во времени прохождения пропорциональна средняя скорость потока и преобразуется в выходной сигнал и отображение объемного и общего расхода. Измерительные лучи ультразвукового расходомера KROHNE UFM 3030 образуют трехмерное поперечное сечение распределения скорости или профиля потока среды, протекающей через измерительную трубу. Эти измерительные линии расположены так, чтобы уменьшить влияние профиля потока (ламинарного или турбулентного) сильно. В сочетании с использованием новейших технологий цифровой обработки результаты стабильны и надежные измерения расхода.

Документы

Документы

• Техническое описание ультразвукового расходомера KROHNE UFM 3030 PDF (852 КБ)
• Руководство по эксплуатации ультразвукового расходомера KROHNE UFM 3030 в формате PDF (1,1 МБ)
• Ультразвуковой расходомер KROHNE UFM 3030 Сертификат соответствия ATEX PDF (614 КБ)
• KROHNE UFM 3030 Ультразвуковой расходомер FM Сертификат соответствия PDF (73 КБ)
• Консультант по применению расходомера
• Форма заявки Instrumart Flow (268 КБ)

Приложения

Этот продукт можно использовать в следующих приложениях:

Нужна помощь? Позвоните инженеру по потоку по телефону 1-800-884-4967.

Мы открыты Пн-Чт с 8:00 до 17:30. Пт с 8:00 до 17:00 по восточному времени

Лу П.
Старший инженер по применению
26 лет в Инструмарт

Патрик М.
Инженер по применению

Матиас Х.
Старший инженер по применению
13 лет в Инструмарт

Джейсон Д.
Старший инженер по применению
20 лет в Инструмарт

Мэтт В.
Вице-президент по операциям
19 лет в Инструмарт

UFM 3030 – KROHNE Messtechnik – Каталоги в формате PDF | Техническая документация

Добавить в избранное

{{requestButtons}}

Выдержки из каталога

Универсальный 3-лучевой встроенный ультразвуковой расходомер для жидкостей • Не зависит от электропроводности, вязкости, температуры, плотности и давления • Отсутствие движущихся или выступающих частей, следовательно, отсутствие потери давления или износа • Минимальные эксплуатационные и эксплуатационные расходы

Стандартное решение в перерабатывающей промышленности UFM 3030 представляет собой 3-х лучевой ультразвуковой расходомер для жидкостей. UFM 3030 измеряет независимо от проводимости, вязкости, температуры, плотности и давления. • Три луча производят измерение, эффективно независимое от профиля потока • Значительное улучшение производительности за счет применения инновационной электроники и цифрового сигнала • Дополнительные входы давления и температуры для расчета стандартизированного объемного или массового расхода в соответствии с API 2540 или заказчиком • Установлено более 20 000 ультразвуковых расходомеров • Простота установки и эксплуатации • Нет необходимости перемещать или мешать…

нннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннн Семейство встраиваемых ультразвуковых расходомеров UFM 3030 Расходомер для жидкостей UFM 3030 состоит из датчика расхода UFS 3000 и преобразователя расхода UFC 030. Датчик расхода UFS 3000 может быть собран вместе с преобразователем расхода UFC 030 в качестве компактный расходомер или может быть установлен отдельно как полевая версия. Преобразователь расхода UFC 030 1 Преобразователь расхода является полностью цифровым и оснащен цифровым сигнальным процессором и передовым программным обеспечением для оптимальной работы 2 Для углубленного анализа применения и оценки производительности расходомера звуковая проверка. ..

UFM 3030 ннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннн Технические характеристики Исполнения UFM 3030 K (компактная версия) Ультразвуковой преобразователь расхода UFC 030 K устанавливается непосредственно на ультразвуковой датчик расхода UFS 3000 UFM 3030 F (отдельная версия) Ультразвуковой преобразователь расхода UFC 030 F монтируется удаленно от UFS 3000 ультразвуковой датчик расхода Производительность Функция измерения Фактический объем с простой функцией одноступенчатого дозирования (стандарт) Скорректированный или стандартизированный объемный расход в соответствии с API 2540 или указанным заказчиком (опционально) Массовый расход, указанный заказчиком (требуются данные заказчика) (опционально) Термический…

ннннннннннннннннннннннннннннннннннннннннннннннннн UFM 3030 Диапазон температур Рабочая темп. [ºC] мин. Температура окружающей среды [ºC] макс. мин. Макс. Версия XT* -25 220 -40 Версия HT ** -170 500 -40 65 65 * Только до DN 150/6″. ** специальная версия только по запросу Диапазон температур Температура процесса [ºF] мин. Температура окружающей среды [ ºF] макс мин макс Компактный -13 284 -40 149 Отдельный -13 356 -40 149 Версия XT* -13 428 -40 149 Версия HT** -274 932 -40 149 * Только до DN 150/6″ . ** Специальная версия только по запросу

UFM 3030 nnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnnn 4″ 5″ 6″ 8″ 10″ 12″ 14″ 16″ 18″ 20″ 24″ 28″ 32″ 36″ 100 125 150 200 250 300 350 400 450 500 600 700 800 900 2000 80″ 3″ 80 1800 72″ 2,5″ 65 1600 64″ 2″ 50 1400 56″ 1,5″ 40 DN [мм] 1200 48″ 11/4″ 32 ASME [дюйм] 1000 40″ 1″ 25 Номинальный диаметр Соединение коробка – Алюминий с полиуретановым покрытием – Нержавеющая сталь Окно датчика – Нержавеющая сталь 1.4408 (AISI 316 L) * Индивидуальный внешний корпус датчика. Отделка Стандартная окраска, серебристая Система окраски для морских работ, серебристая Другие системы окраски по запросу. Калибровка По 2 точкам, с водой…

ннннннннннннннннннннннннннннннннннннннннннннннннннннннннн UFM 3030 Преобразователь UFC 030 Общие сведения Преобразователь оснащен локальным дисплеем с подсветкой и тремя кнопками. Все операции можно выполнять с помощью кнопки или с помощью ручного стержневого магнита, не открывая корпус преобразователя. Применяемые материалы Корпус преобразователя – Литой под давлением алюминий Стандарт – Нержавеющая сталь 316 L (1.4404) Опция Покрытие Стандартная краска, серебристая Стандартная система окраски для морских работ, серебристая Опция Другие краски по запросу Степень защиты IP 67 экв. Стандарт NEMA 6 в соответствии с IEC 529Функциональность Непрерывное измерение фактического стандартного объемного расхода…

UFM 3030 нннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннпнннннпнннп Опция Скорректированный общий стандартный объем в м3, баррелях, литрах, галлонах США или заданных пользователем скорректированных единицах объема, минимальное время переполнения 1 год Опция Расчетная общая масса в определяемых пользователем единицах измерения , минимальное время перелива 1 год Опция Аналоговый вход в °C, °F, бар или фунт/кв. , но не друг от друга Опционально Namur NE 43,…

ннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннннн UFM 3030 Стандарт Фактический объем Опция Скорректированный или стандартизированный объем в соответствии с API 2540 или указанный заказчиком Опция Масса, указанная заказчиком (требуется ввод плотности пользователем) Опция Измерение тепловой энергии Частотный выход Частота импульсов Стандарт Непрерывное измерение фактического объемного расхода Стандартная скорость звука (VOS) Стандарт Усиление сигнала преобразователя (дБ) Стандарт Индикация давления или температуры на основе аналогового входа (1) или (2) Опция Скорректированный или стандартизированный объемный расход в соответствии с API 2540 или указанным заказчиком Опция Заказчик…

UFM 3030. описание этой функции в инструкции по эксплуатации) Настройка Вкл. или Выкл. Подключение Входное напряжение (Uвх) Низкий: Uвх < 5 В (выкл.) Высокий: Uвх > 15 В (вкл.) Макс.: Uвх = 32 В 10 www. krohne.com

нннннннннннннннннннннннннннннннннннннннннннннн UFM 3030 Расчеты основаны на использовании спирально-навитых прокладок Номинальный диаметр Номинальное давление [дюйм] Стандартный материал [фунты] Трубка Расчетное давление (бар) Фланец 20°C 140°C 180°C 220°C 18″ 150 Углеродистая сталь Углеродистая сталь * 19,7 16,2 14,7 20″ 150 Углеродистая сталь Углеродистая сталь* 19,7 16,2 14,7 * Обратите внимание, что при использовании фланцев ASME из углеродистой стали минимальная температура ограничивается -20°C (-4°F). Для температур до -25°C (-13°F) другие материалы доступны по запросу. СС…
