Угловой регулирующий клапан – Mokveld.com
С внедрением этого нового углового регулирующий клапана фирма “Моквелд” снова установила эталон по продолжительности безотказной работы такого оборудования. На основе использования концепции полного управления скоростью (Total Velocity Management®) эрозионный износ был уменьшен в 4 раза.
Факты
Концепция TVM®
Уникальная концепция Total Velocity Management предполагает проектирование клапана с полным контролем величин скоростей течения среды в каждом месте его проточной части, что снижает эрозионный износ корпуса и трима.
Высокий коэффициент готовности
Модернизированная конструкция проточной части позволила значительно увеличить время безотказной работы клапана.
Точность регулирования
Разгруженный по давлению трим и манжетные уплотнения с низким коэффициентом трения дают возможность использовать приводы небольшого размера и осуществлять высокоточное регулирование даже при минимальной степени открытия клапана.
Широкий диапазон регулирования
Большая пропускная способность в сочетании с высокой точностью регулирования позволяют использовать только один клапан в широком диапазоне рабочих режимов, с периода начала эксплуатации месторождения при высоких давлениях и расходах и до окончания добычи из истощенного пласта.
Седло FloSafe®
По заказу Угловой регулирующий клапан поставляются с фирменным седлом FloSafe®, которое обеспечивает дополнительную защиту от перегрузки системы.
Безопасная крышка
Безопасная крышка, ввинчиваемая в корпус, позволяет при разборке исключить риск, связанный с хорошо известным “защемленным давлением”, характерным для дроссельных клапанов с болтовыми крышками.
Легкость обслуживания
Все детали yгловой регулирующий клапан имеют небольшой вес и число их невелико. Это облегчает его обслуживание и снижает потери производственного времени. Угловая конструкция позволяет обслуживать регулирующий клапан без демонтажа привода и подсоединений приборов управления.
Другие отличительные особенности
- Каждый клапан, его трим и привод выбираются индивидуально, в соответствии с конкретными условиями дросселирования.
- Широкая гамма тримов для жидкостей, газов и многофазных сред в линейном и равнопроцентном исполнении.
- Специальные тримы типа RCU с большими отверстиями для очистки скважин и тримы типа RDS с высокой пропускной способностью и низким гидравлическим сопротивлением для эксплуатации истощенных месторождений.
- Полная гамма пневматических и гидравлических приводов фирмы “Моквелд” с соответствующими системами управления. Возможна также комплектация электрическими и электрогидравлическими приводами.
Интегрированные приводы фирмы “Моквелд” для угловых дроссельных клапанов
Здесь представлен угловой дроссельный клапан с приводом малой мощности ≤ 60 Вт при 24 В.
Файлы для загрузки
Брошюра-русский
Скачать файл
Краткое описание-русский
Скачать файл
Краткое описание английский – Low powered angle choke valve
Скачать файл
Угловой регулирующий клапан символ (.dwg файл)
Скачать файл
Дополнительные сведения
Приложения
Ознакомиться с работой наших Угловой дроссельный клапан:
- Высоконапорные промышленные дроссельные клапаны для работы в суровых погодных условиях
Все приложения
Поддержка продуктов
В целях обеспечения эффективности и продолжительности срока эксплуатации клапанов, гарантирующих стандарты высокой мощности и надежности, наша команда по поддержке продуктов предлагает целый спектр услуг, направленных на усовершенствование клапанов, используемых на Вашем предприятии, и экономию средств.
ПОДРОБНАЯ ИНФОРМАЦИЯ

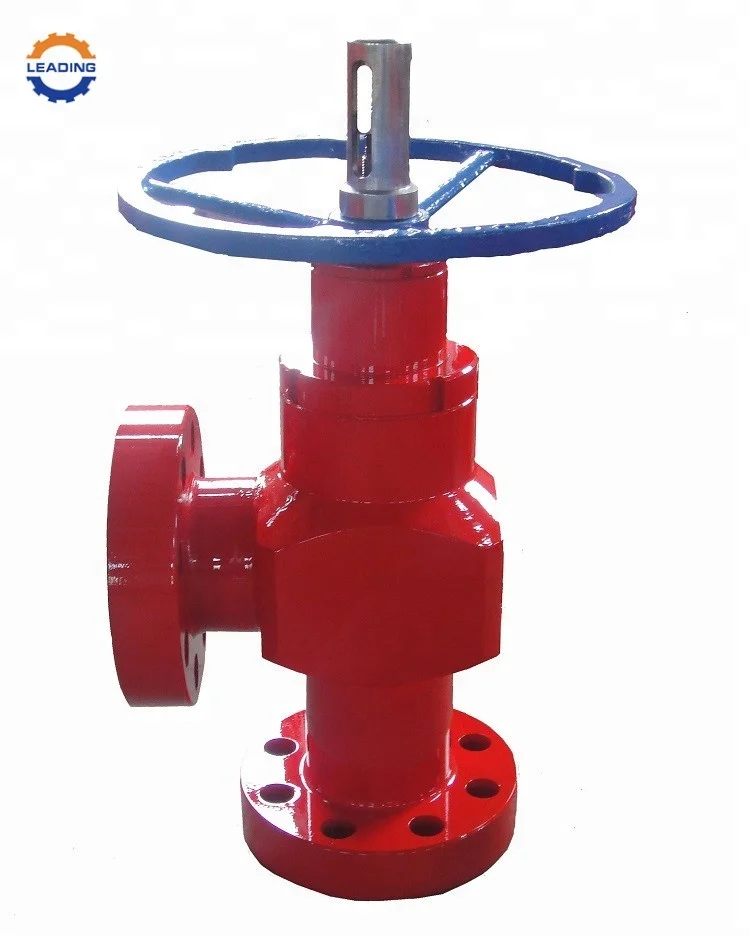

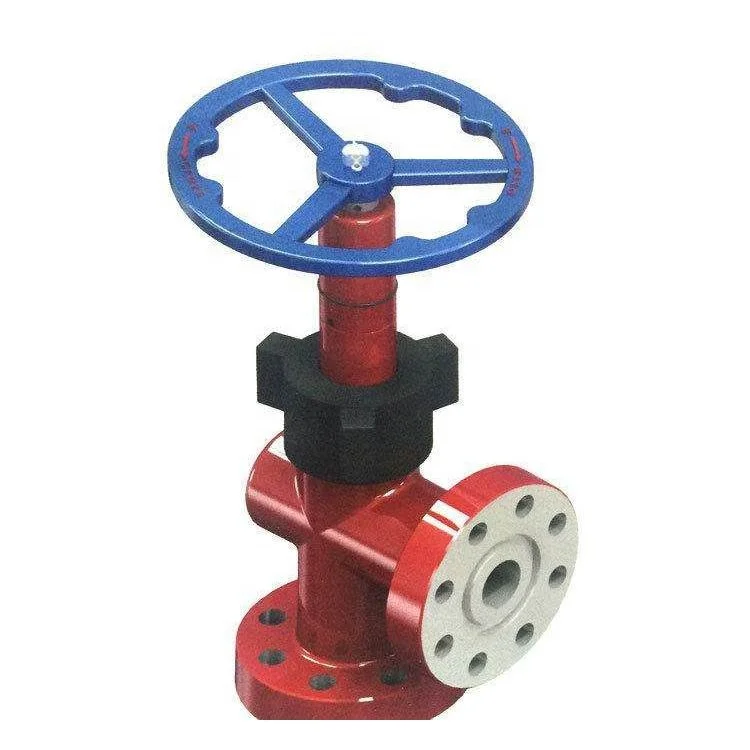

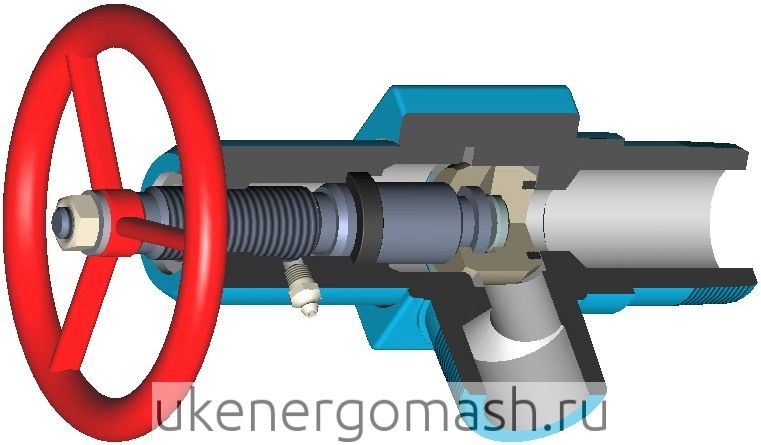

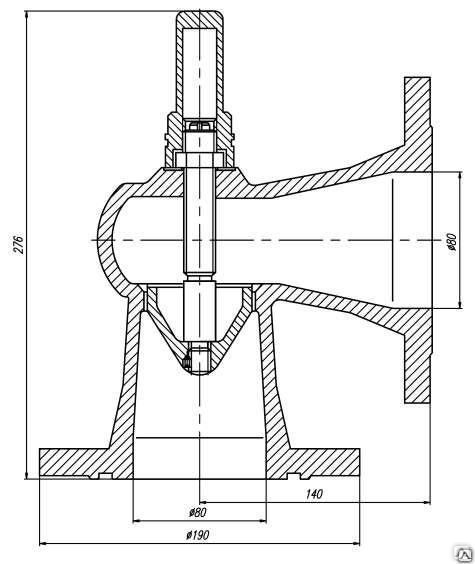

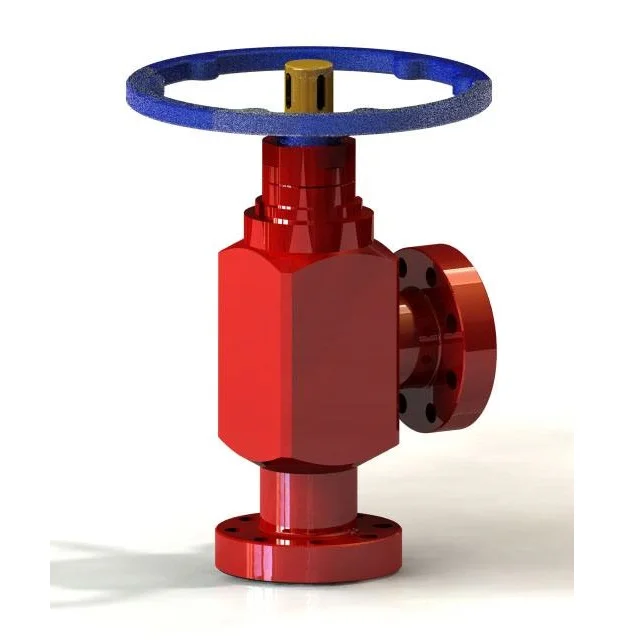

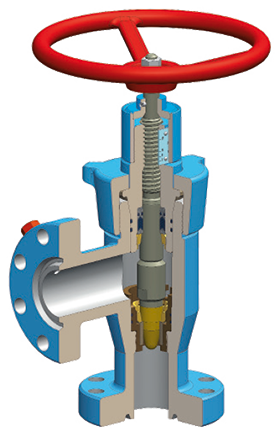

угловой дроссельный клапан
%PDF-1.4 1 0 obj > /ExtGState > /Font > /Para > /Para11 > /Para12 > /Para13 > /Para14 > /Para15 > /Para16 > /Para17 > /Para18 > /Para19 > /Para20 > /Para21 > /Para22 > /Para23 > /Para24 > /Para25 > /Para26 > /Para27 > /Para28 > /Para29 > /Para30 > /Para31 > /Para32 > /Para33 > /Para34 > /Para35 > /Para36 > /Para37 > /Para38 > /Para39 > /Para40 > /Para41 > /Para42 > /Para43 > /Para44 > /Para45 > /Para46 > /Para47 > /Para5 > /Para6 > /Para7 > /Para8 > /Para9 > >> /ProcSet [/PDF /Text /ImageC] /Properties > /MC1 > /Properties2 > /Properties3 > >> /XObject > >> /Rotate 0 /TrimBox [0 0 595.276 841.89] /Type /Page >> endobj 2 1 obj > endobj 9 0 obj > stream adobe:docid:photoshop:0eeecd26-6193-11da-8473-b29da6d9b47a endstream endobj 10 0 obj > stream application/postscriptAdobe Illustrator CS22007-11-27T14:26:28+01:002007-11-27T14:26:28+01:002007-11-27T14:26:28+01:00
00300.00Inchesadobe:docid:photoshop:0eeecd26-6193-11da-8473-b29da6d9b47a
0Unknownугловой дроссельный клапан; Дроссельным клапанам с поворотным диском; Обычным седельным регулирующим клапанам; Угловым регулирующим клапанам (с наружной втулкой)PrintTrue endstream
endobj
15 0 obj
>
endobj
16 0 obj
>
endobj
17 0 obj
> > > > >] >> /ShowGrid false /ShowGuides false /SnapToGrid false /UserRestrictions
60 0 R >>
/Metadata 14 0 R
/Pages 13 0 R
/Type /Catalog
/ViewerPreferences >
>>
endobj
18 0 obj
> /ExtGState > /Font > /ProcSet [/PDF
/Text /ImageC] /Properties > /MC1 >
/MC2 > /MC3 > >> /XObject > >>
/Rotate 0
/TrimBox [0 0 595.
ħ]vY?[ϻm/?/|x>s{Ɗ1_Lܛ/=زk\[m>4B(90eq>Ff(&37%|lhСкорость потока дроссельной заслонки
Несмотря на то, что мы работаем в метрической системе, измерения расхода обычно задаются как значение CV, которое является; Имперские единицы измеряют расход воды в галлонах США в минуту при температуре 60° по Фаренгейту и перепаде давления на клапане 1 фунт на кв. дюйм. Ниже приведена таблица скоростей потока дисковых затворов на разных стадиях открытия от нуля градусов (полностью закрыто) до девяноста градусов (полностью открыто). Обратите внимание, что значение CV не является линейной прогрессией, поэтому его нельзя экстраполировать, просто взглянув на значения, на самом деле оно предназначено только для того, чтобы дать вам сравнительную скорость потока.
Концентрические дисковые затворы
| Размер | Значение Cv при различных степенях открытия | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| дюйм | мм | 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° |
| 2 | 50 | 0,1 | 5 | 12 | 24 | 45 | 64 | 90 | 125 | 135 |
| 2 1/2 | 65 | 0,2 | 8 | 20 | 37 | 65 | 98 | 144 | 204 | 220 |
| 3 | 80 | 0,3 | 12 | 22 | 39 | 70 | 116 | 183 | 275 | 302 |
| 4 | 100 | 0,5 | 17 | 36 | 78 | 139 | 230 | 364 | 546 | 600 |
| 5 | 125 | 0,8 | 29 | 61 | 133 | 237 | 392 | 620 | 930 | 1022 |
| 6 | 150 | 2 | 45 | 95 | 205 | 366 | 605 | 958 | 1437 | 1579 |
| 8 | 200 | 3 | 89 | 188 | 408 | 727 | 1202 | 1903 | 2854 | 3136 |
| 10 | 250 | 4 | 151 | 320 | 694 | 1237 | 2047 | 3240 | 4859 | 5340 |
| 12 | 300 | 5 | 234 | 495 | 1072 | 1911 | 3162 | 5005 | 7507 | 8250 |
| 14 | 350 | 6 | 338 | 715 | 1549 | 2761 | 4568 | 7230 | 10844 | 11917 |
| 16 | 400 | 8 | 464 | 983 | 2130 | 3797 | 6282 | 9942 | 14913 | 16388 |
| 18 | 450 | 11 | 615 | 1302 | 2822 | 5028 | 8320 | 13168 | 19752 | 21705 |
| 20 | 500 | 14 | 791 | 1674 | 3628 | 6465 | 10698 | 16931 | 25396 | 27908 |
| 22 | 550 | 17 | 965 | 2042 | 4426 | 7887 | 13052 | 20655 | 30983 | 34048 |
| 24 | 600 | 22 | 1222 | 2587 | 5605 | 9989 | 16528 | 26157 | 39236 | 43116 |
| 26 | 650 | 26 | 1434 | 3036 | 6578 | 11723 | 19397 | 29263 | 46047 | 50600 |
| 28 | 700 | 30 | 1663 | 3522 | 7630 | 12599 | 20036 | 30482 | 46899 | 58696 |
| 30 | 750 | 35 | 1912 | 4050 | 8142 | 13152 | 20411 | 31226 | 47562 | 63328 |
| 32 | 800 | 45 | 2387 | 4791 | 8736 | 13788 | 20613 | 31395 | 48117 | 68250 |
| 34 | 850 | 51 | 2697 | 5414 | 9872 | 15580 | 23293 | 35476 | 54372 | 77123 |
| 36 | 900 | 60 | 3021 | 6063 | 11055 | 17449 | 26086 | 39731 | 60895 | 86375 |
| 40 | 1000 | 84 | 4183 | 8395 | 15307 | 24159 | 36166 | 55084 | 84425 | 119750 |
| 42 | 1050 | 350 | 4095 | 9040 | 17108 | 27150 | 43640 | 70500 | 106890 | 117500 |
| 48 | 1200 | 455 | 5365 | 11840 | 22400 | 30600 | 51200 | 92300 | 140000 | 154000 |
Поворотные затворы с тройным смещением
Имея смещения на штоке и уплотнении клапана, скорость потока через клапан отличается от обычных концентрических поворотных затворов.
| Размер клапана | Значение Cv при различных степенях открытия | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| НПС | Ду | 10° | 20° | 30° | 40° | 50° | 60° | 70° | 80° | 90° |
| 3 | 80 | 4,7 | 16,6 | 33,1 | 52,1 | 78,3 | 110 | 190 | 210 | 240 |
| 4 | 100 | 8,4 | 29,3 | 58,6 | 92 | 140 | 200 | 330 | 370 | 420 |
| 5 | 125 | 13,8 | 48,4 | 96,5 | 160 | 230 | 330 | 550 | 610 | 700 |
| 6 | 150 | 20,9 | 73,7 | 150 | 230 | 350 | 500 | 820 | 930 | 1050 |
| 8 | 200 | 38,2 | 140 | 270 | 420 | 640 | 900 | 1500 | 1690 | 1920 |
| 10 | 250 | 59 | 210 | 410 | 650 | 970 | 1370 | 2280 | 2570 | 2920 |
| 12 | 300 | 88,4 | 310 | 620 | 980 | 1460 | 2080 | 3450 | 3890 | 4420 |
| 14 | 350 | 110 | 390 | 770 | 1200 | 1800 | 2570 | 4260 | 4800 | 5460 |
| 16 | 400 | 150 | 530 | 1060 | 1660 | 2490 | 3540 | 5870 | 6620 | 7520 |
| 18 | 450 | 200 | 700 | 1390 | 2180 | 3260 | 4640 | 7700 | 8690 | 9870 |
| 20 | 500 | 270 | 930 | 1850 | 2900 | 4350 | 6190 | 10300 | 11600 | 13200 |
| 24 | 600 | 420 | 1450 | 2890 | 4530 | 6800 | 9680 | 16100 | 18100 | 20600 |
| 26 | 65 | 490 | 1720 | 3430 | 5390 | 8090 | 11500 | 19100 | 21600 | 24500 |
| 28 | 700 | 570 | 1990 | 3980 | 6260 | 9380 | 13400 | 22200 | 25000 | 28400 |
| 30 | 750 | 660 | 2300 | 4600 | 7230 | 10800 | 15400 | 25600 | 28900 | 32800 |
| 32 | 800 | 810 | 2820 | 5630 | 8840 | 13300 | 18900 | 31400 | 35400 | 40200 |
| 34 | 850 | 950 | 3300 | 6590 | 10400 | 15600 | 22100 | 36700 | 41400 | 47000 |
| 36 | 900 | 1080 | 3780 | 7550 | 11900 | 17800 | 25300 | 42100 | 47400 | 53900 |
| 38 | 950 | 1210 | 4200 | 8400 | 13200 | 79800 | 28200 | 46800 | 52800 | 60000 |
| 40 | 1000 | 1380 | 4710 | 9610 | 15100 | 22600 | 32300 | 53600 | 60400 | 68600 |
| 42 | 1050 | 1480 | 5150 | 10300 | 16200 | 24300 | 34600 | 57400 | 64700 | 73500 |
| 44 | 1100 | 1710 | 5970 | 11900 | 18800 | 28100 | 40100 | 66600 | 75000 | 85300 |
| 46 | 1150 | 1940 | 6800 | 13600 | 21400 | 32100 | 45600 | 75700 | 85400 | 97000 |
| 48 | 1200 | 2040 | 7140 | 14300 | 22400 | 33700 | 48000 | 79500 | 89700 | 102000 |
Эта политика конфиденциальности определяет, как мы используем и защищаем любую информацию, которую вы предоставляете нам при использовании этого веб-сайта.
Мы стремимся обеспечить защиту вашей конфиденциальности. Если мы попросим вас предоставить определенную информацию, по которой вас можно идентифицировать при использовании этого веб-сайта, вы можете быть уверены, что она будет использоваться только в соответствии с настоящим заявлением о конфиденциальности.
Время от времени мы можем изменять эту политику, обновляя эту страницу. Вам следует время от времени проверять эту страницу, чтобы убедиться, что вы довольны любыми изменениями.
Что мы собираем
Мы можем собирать следующую информацию:
- имя и должность
- контактная информация, включая адрес электронной почты
- демографическая информация, такая как почтовый индекс, предпочтения и интересы
- другая информация, относящаяся к опросам клиентов и/или предложениям
Что мы делаем с собранной информацией
Нам нужна эта информация, чтобы понять ваши потребности и предоставить вам лучший сервис, в частности, по следующим причинам:
- Внутренний учет.
- Мы можем использовать эту информацию для улучшения наших продуктов и услуг.
- Мы можем периодически отправлять рекламные электронные письма о новых продуктах, специальных предложениях или другую информацию, которая, по нашему мнению, может показаться вам интересной, используя предоставленный вами адрес электронной почты.
Безопасность
Мы стремимся обеспечить безопасность вашей информации. Чтобы предотвратить несанкционированный доступ или раскрытие информации, мы внедрили подходящие физические, электронные и управленческие процедуры для защиты и защиты информации, которую мы собираем в Интернете.
Как мы используем файлы cookie
Файл cookie — это небольшой файл, который запрашивает разрешение на размещение на жестком диске вашего компьютера. Как только вы соглашаетесь, файл добавляется, и файл cookie помогает анализировать веб-трафик или сообщает вам, когда вы посещаете определенный сайт.
Файлы cookie позволяют веб-приложениям реагировать на вас как на личность. Веб-приложение может адаптировать свои операции к вашим потребностям, симпатиям и антипатиям, собирая и запоминая информацию о ваших предпочтениях.
Мы используем файлы cookie журнала трафика, чтобы определить, какие страницы используются. Это помогает нам анализировать данные о трафике веб-страницы и улучшать наш веб-сайт, чтобы адаптировать его к потребностям клиентов. Мы используем эту информацию только для целей статистического анализа, после чего данные удаляются из системы.
В целом файлы cookie помогают нам сделать веб-сайт лучше, позволяя нам отслеживать, какие страницы вы считаете полезными, а какие нет. Файл cookie никоим образом не дает нам доступа к вашему компьютеру или какой-либо информации о вас, кроме данных, которыми вы решили поделиться с нами.
Вы можете принять или отклонить файлы cookie. Большинство веб-браузеров автоматически принимают файлы cookie, но обычно вы можете изменить настройки своего браузера, чтобы отказаться от файлов cookie, если хотите.
Это может помешать вам воспользоваться всеми преимуществами веб-сайта.
Ссылки на другие сайты
Наш сайт может содержать ссылки на другие интересующие вас сайты. Однако, как только вы использовали эти ссылки, чтобы покинуть наш сайт, вы должны помнить, что мы не имеем никакого контроля над этим другим сайтом. Поэтому мы не можем нести ответственность за защиту и конфиденциальность любой информации, которую вы предоставляете во время посещения таких сайтов, и такие сайты не регулируются настоящим заявлением о конфиденциальности. Вам следует проявлять осторожность и ознакомиться с заявлением о конфиденциальности, применимым к рассматриваемому веб-сайту.
Управление вашей личной информацией
Вы можете ограничить сбор или использование вашей личной информации следующими способами: можете щелкнуть, чтобы указать, что вы не хотите, чтобы информация использовалась кем-либо в целях прямого маркетинга
Мы не будем продавать, распространять или сдавать в аренду вашу личную информацию третьим лицам, если у нас нет вашего разрешения или это требуется по закону. Мы можем использовать вашу личную информацию для отправки вам рекламной информации о третьих лицах, которая, по нашему мнению, может вас заинтересовать, если вы сообщите нам, что хотите, чтобы это произошло.
Если вы считаете, что какая-либо информация, которую мы храним о вас, неверна или неполна, пожалуйста, напишите или напишите нам как можно скорее по указанному выше адресу. Мы оперативно исправим любую информацию, которая окажется неверной.
Поворотный затвор – принцип их работы
Рисунок 1: Поворотный затвор
Поворотные затворы представляют собой четвертьоборотные клапаны, популярные для двухпозиционных или регулирующих операций. Они легкие, имеют небольшую площадь для установки, более низкую стоимость, быструю работу и доступны с отверстиями большого размера. «Бабочка» представляет собой диск, соединенный со стержнем.
Когда клапан открывается, диск вращается, пропуская жидкость. Он закрывается, когда шток поворачивает диск на четверть оборота в положение, перпендикулярное направлению потока. Узнайте больше о том, как работают дисковые затворы и когда их использовать для различных целей.
Содержание
- Принцип работы
- Типы дисковых затворов
- Способ активации
- Проводка дроссельной заслонки
- приложений
- Шаровой кран по сравнению с дисковым затвором
- Часто задаваемые вопросы
ручные дисковые затворы
дисковые затворы с электроприводом
дисковые затворы с пневматическим приводом
Принцип действия
Поворотные затворы имеют относительно простую конструкцию. На рис. 2 показаны основные компоненты поворотного затвора: корпус, уплотнение, диск и шток. Диск (рис. 2, обозначенный буквой E) дроссельной заслонки выравнивается по центру подсоединенного трубопровода, а шток (рисунок 2, обозначенный буквой B) соединяется с приводом или рукояткой снаружи клапана.
В закрытом положении диск расположен перпендикулярно потоку, как показано на рис. 2, и плотно прилегает к седлу клапана (рис. 2 обозначен D). Уплотнительное кольцо (рис. 2, обозначенное буквой C) в уплотнении штока препятствует утечке вдоль штока. Когда привод или рукоятка поворачивает шток дроссельной заслонки 90° диск также поворачивается на 90°, чтобы стать параллельным потоку. Частичное вращение позволяет дросселировать или пропорциональный поток.
Рисунок 2: Части поворотного затвора: диск (A), шток (B), рукоятка (C), уплотнение (D), уплотнительное кольцо (E), корпус клапана (F)
Поворотные затворы, используемые для регулирования услуги могут иметь линейную или равнопроцентную характеристику.
- Линейная: Когда диск открывается на X%, расход составляет X% от максимального расхода. Например, если диск открыт на 1/3 оборота (30 градусов), скорость потока составит 33,3% от максимальной.
- Равно: Существует логарифмическая зависимость между ходом диска и расходом. Например, если диск поворачивается на 10 градусов и скорость потока увеличивается со 100 до 170 м 3 /ч, что составляет увеличение на 70%, то следующие 10 градусов поворота вызовут увеличение скорости потока со 170 до 289 м3. 3 /ч, что также на 70% больше. Для усовершенствованных дисковых затворов это соотношение возможно от 20 до 90 градусов (полностью открыто).
Например, если диск поворачивается на 10 градусов и скорость потока увеличивается со 100 до 170 м 3 /ч, что составляет увеличение на 70%, то следующие 10 градусов поворота вызовут увеличение скорости потока со 170 до 289 м3. 3 /ч, что также на 70% больше. Для усовершенствованных дисковых затворов это соотношение возможно от 20 до 90 градусов (полностью открыто).Символ поворотного затвора показан ниже:
Рис. 3: Символ дискового затвора
Типы дисковых затворов
Затворы имеют различные конструкции, каждая из которых предназначена для определенных областей применения и диапазонов давления. Поворотные затворы можно разделить на категории в зависимости от их конструкции закрытия диска, конструкции соединения и метода приведения в действие.
Конструкция дискового затвора
Поворотные затворы могут быть концентрическими или эксцентричными в зависимости от расположения штока относительно центральной линии диска и угла поверхности седла клапана.
Концентрический
Самая основная конструкция поворотного затвора представляет собой центрический или концентрический поворотный затвор. Шток проходит через центральную линию диска, а седло представляет собой периферию внутреннего диаметра корпуса клапана (рис. 4 слева). Эта конструкция клапана с нулевым смещением известна как эластичное седло, поскольку эффективное уплотнение зависит от гибкости резинового седла. При закрывании диск сначала входит в контакт с седлом под углом около 85° при повороте на 90°. Концентрические дисковые затворы подходят для диапазонов низкого давления.
Рисунок 4: Поворотный затвор с нулевым смещением и рычажной рукояткой (слева) и эксцентриковый поворотный затвор с маховиком (справа).
Эксцентрик
Шток эксцентрикового поворотного затвора проходит не через осевую линию диска, а за ней (в противоположном направлении потока), как показано на рис. 4 (справа). Шток дроссельной заслонки с одним смещением находится непосредственно за центральной линией диска.
Эта конструкция уменьшает контакт диска с уплотнением до полного закрытия клапана. Меньший контакт увеличивает срок службы клапана.
В поворотных поворотных затворах с двойным эксцентриситетом или с двойным эксцентриситетом шток находится за центральной линией диска с дополнительным смещением в одну сторону (рис. 5). Конструкция штока с двойным эксцентриситетом уменьшает контакт диска и седла до последних 1-3° закрытия диска.
Поворотный затвор с тройным эксцентриситетом (TOV или TOBV) подходит для критически важных применений и имеет конструкцию, аналогичную поворотному затвору с двойным эксцентриситетом. Третье смещение – ось контакта диска с седлом. Поверхность седла имеет коническую форму, что в сочетании с такой же формой гребня диска приводит к минимальному контакту перед полным закрытием клапана. Дроссельная заслонка с тройным смещением более эффективна и меньше изнашивается. Клапаны с тройным смещением часто изготавливаются из металлических седел для герметичного закрытия.
Металлические седла делают дисковые затворы подходящими для более высоких диапазонов температур.
Высокоэффективные дисковые затворы используют давление в трубопроводе для увеличения уплотнения между седлом и кромкой диска. Эти поворотные затворы имеют более высокое номинальное давление и меньше изнашиваются.
Рис. 5: Схема эксцентрикового поворотного затвора, вид сверху
Конструкция соединения
Поворотные затворы могут подключаться к системе трубопроводов различными способами. Наиболее распространенными соединениями являются межфланцевые, проушинные и фланцевые.
Рис. 6: Типы соединения дискового затвора: дисковый затвор межфланцевого типа (A), фланцевый затвор (B), поворотный затвор с проушиной (C).
Межфланцевый клапан
Самый экономичный вариант, межфланцевый дисковый затвор, вставленный между двумя фланцами трубы. Длинные болты, пересекающие весь корпус клапана, соединяют фланцы труб. Этот тип соединения подходит для герметизации двунаправленного перепада давления и предотвращения обратного потока в системах, предназначенных для универсального потока.
Некоторые версии этого клапана имеют фланцевые отверстия снаружи корпуса клапана (Рисунок 6, обозначенный буквой A). Прокладки, уплотнительные кольца и плоские поверхности клапана с обеих сторон клапана в совокупности обеспечивают эффективное уплотнение.
С проушинами
Поворотный затвор с проушинами имеет резьбовые вставки (проушины) снаружи корпуса клапана (рис. 6, обозначенный C). Два комплекта болтов без гаек соединяют фланцы труб с каждой стороны болтовых вставок. Эта конструкция позволяет отключать одну сторону, не влияя на работу другой стороны для тупиковой службы. Поворотные затворы с проушинами, используемые в тупиковых условиях, обычно имеют более низкое номинальное давление. И в отличие от межфланцевых дисковых затворов, затворы с проушинами несут вес трубопровода через корпус затвора.
Способ приведения в действие
Поворотные затворы могут управляться вручную с помощью рукояток и шестерен или автоматически с помощью электрических, пневматических или гидравлических приводов.
Эти устройства обеспечивают точное вращение диска в положения от полностью открытого до полностью закрытого. Ниже приводится краткое описание различных типов методов приведения в действие.
Дроссельная заслонка с ручным управлением
Дроссельная заслонка с ручным управлением недорога и проста в эксплуатации. Два распространенных метода:
- Ручной рычаг: Ручной рычаг обычно используется для небольших поворотных затворов. Ручка позволяет заблокировать клапан в открытом, частично открытом или закрытом положении. Пример можно увидеть на рисунке 4 (слева). Дроссельные затворы с удлиненным шпинделем имеют длинные штоки, что позволяет дистанционно управлять клапаном, когда он находится под землей или в приямке.
- Шестерня: Предназначены для дисковых затворов немного большего размера и используют редуктор для увеличения крутящего момента за счет снижения скорости открытия/закрытия. Клапаны с шестеренчатым приводом также являются самостопорящимися (не имеют обратного привода) и могут быть оснащены индикаторами положения. Пример можно увидеть на рисунке 4 (справа).
Пример можно увидеть на рисунке 4 (справа).Рис. 7: Ручные поворотные затворы

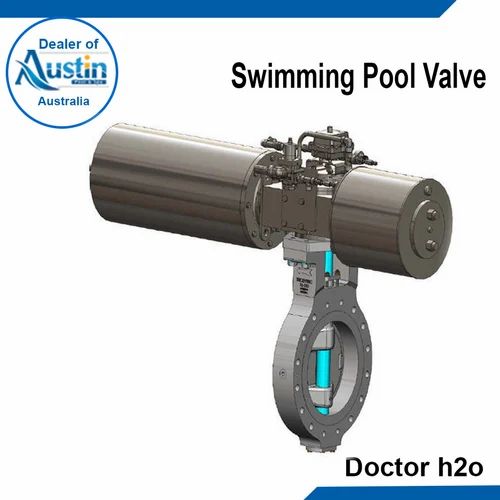

Приводной поворотный затвор
Приводы с механическим приводом представляют собой надежный способ дистанционного управления поворотными затворами. Приводы дисковых затворов также делают возможным быстрое срабатывание более крупных клапанов. Эти приводы могут быть спроектированы так, чтобы открываться при отказе (оставаться открытым в случае отказа привода), закрываться при отказе (оставаться закрытым в случае отказа привода) и часто поставляются с ручным методом приведения в действие в случае отказа, как показано на рисунке 8. Ниже перечислены три типа автоматических приводов:
- Электрический (моторизованный) дроссельный клапан: Использует электродвигатель для поворота штока дроссельного клапана. Узнайте больше об электрических приводах.
- Пневматический дроссельный клапан: Требуется сжатый воздух для перемещения поршня или диафрагмы для открытия/закрытия клапана, как показано на рис. 8. Узнайте больше о пневматических приводах.
- Гидравлический дроссельный клапан: Требуется гидравлическое давление для перемещения поршня или диафрагмы для открытия/закрытия клапана.
8. Узнайте больше о пневматических приводах.Стандарты ISO для поворотных затворов с приводом
- ISO 5211: ISO 5211 — это международный стандарт, определяющий требования к присоединению поворотных приводов (с редуктором или без него) к промышленной арматуре. В стандарте ISO 5211 указаны размеры фланцев и приводных компонентов неполноповоротных приводов, необходимые для их крепления к ведомым компонентам, а также справочные значения крутящих моментов для интерфейсов и муфт. Для получения дополнительной информации об ISO 5211, пожалуйста, прочитайте нашу статью ISO 5211.
- ISO 5752: Стандарт ISO 5752 для дисковых поворотных затворов определяет базовый ряд размеров между торцами и межосевым расстоянием для двухходовых металлических поворотных затворов.
- ISO 10631: ISO 10631 устанавливает общие требования к конструкции, материалам (например, сталь, чугун, ковкий чугун, медный сплав), номинальному давлению/температуре и испытаниям дисковых затворов с металлическим корпусом для использования во фланцевом или стыковом сварном шве. трубопроводные системы.
- ISO 16136: ISO 16136 устанавливает требования к конструкции, функциональным характеристикам и производству дисковых затворов из термопластичных материалов, предназначенных для изоляции и управления, их соединения с системой трубопроводов, материалов корпуса и их номинальных значений давления/температуры. от -40 °C до + 120 °C, срок службы 25 лет, а также определяет их испытания.
Рис. 8: Пневматические поворотные затворы с маховиком
Электропроводка поворотного затвора
Дисковый затвор с электрическим приводом имеет два варианта подключения:
- Приводы с 2-точечным управлением: Три провода в приводах с 2-точечным управлением предназначены для +, – и провода управления. Провод управления должен быть запитан, чтобы открыть клапан, и обесточен, чтобы закрыть клапан или наоборот. Эта функция особенно полезна, если клапан расположен удаленно. Клапан остается в последнем положении, если на весь блок не подается питание.
- Приводы с 3-точечным управлением: Четыре провода в приводах с 3-точечным управлением предназначены для +, – и двух проводов управления. Два управляющих сигнала могут закрыть или открыть клапан в зависимости от того, какой из них запитан. 3-точечное управление позволяет выполнять промежуточные остановки (частично открыто). Оба управляющих провода не должны активироваться одновременно, иначе привод может быть поврежден.
Провод управления должен быть запитан, чтобы открыть клапан, и обесточен, чтобы закрыть клапан или наоборот. Эта функция особенно полезна, если клапан расположен удаленно. Клапан остается в последнем положении, если на весь блок не подается питание.Области применения
Поворотные затворы используются в различных отраслях промышленности и применениях, таких как фармацевтика, химическая и нефтяная промышленность, пищевая промышленность, водоснабжение, очистка сточных вод, противопожарная защита, газоснабжение, обращение с топливом и санитарно-техническое оборудование.
Поворотные затворы для воды применяются в качестве регулирующей арматуры в трубопроводах для перекрытия потока воды. Эти клапаны доступны в больших размерах и подходят для работы со шламами и жидкостями с относительно большим количеством твердых частиц при низком давлении. Поворотные затворы из нержавеющей стали используются в коррозионно-активных средах и в морской среде, поскольку этот материал отличается высокой прочностью и устойчивостью к коррозии.
Шаровой кран по сравнению с поворотным затвором
Как правило, поворотный затвор с характеристиками, аналогичными шаровому затвору, дешевле, проще в установке и занимает меньше места при установке. Однако из-за наличия диска в поворотных затворах их нельзя очищать скребками. Шаровые краны выгодны для приложений с высоким давлением и малым диаметром, поскольку они лучше подходят для более высоких перепадов давления и вызывают минимальный перепад давления на клапане. Поворотные затворы имеют относительно простую конструкцию с меньшим количеством движущихся частей и карманов/ловушек для среды.
