Уклонообразующий слой: Уклонообразующий слой неэксплуатируемых плоских крыш

Уклонообразующий слой неэксплуатируемых плоских крыш

База знаний Информация о конструкциях зданий Плоская крыша Уклонообразующий слой неэксплуатируемых плоских крыш

Как мы уже говорили ранее, уклон крыши необходим для эффективного отвода воды с поверхности ската. При нарушении уклона крыши образуются застойные зоны, которые способствуют быстрому разрушению водоизоляционного ковра.

На плоских кровлях с основным уклоном более 1,5 % существенно снижается риск возможных протечек:

• сокращается количество застойных зон;
• снижается нагрузка на основание;
• повышается устойчивость конструкции к повреждению микроорганизмами, проколам гидроизоляции корнями растений.

Уклоны кровель определяют в соответствии с нормами проектирования зданий и сооружений.

Для обеспечения максимального срока службы кровельного покрытия уклон основания должен составлять не менее 1,5%.

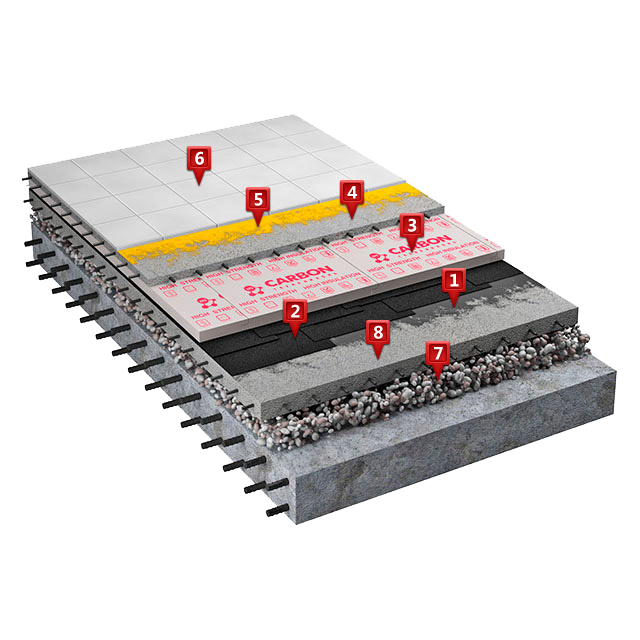

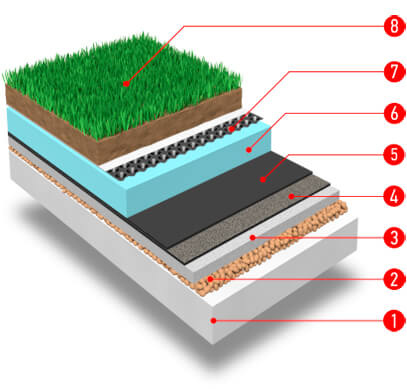

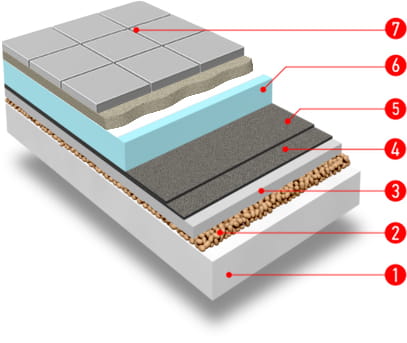

Для неэксплуатируемых инверсионных крыш и эксплуатируемых крыш крыш уклон должен составлять от 1,5 до 3%.

Рекомендуется выдерживать минимальный уклон в 1,5%. При таком уклоне с поверхности кровельного ковра осуществляется полный отвод воды по наружным или внутренним водостокам.

Уклон основания под кровлю может быть задан несущими конструкциями крыши или уклонообразующим слоем.

Для максимально быстрого и полного удаления воды с крыши выполняют контруклоны в ендовах, в примыканиях к зенитным фонарям и прочим элементам со стенками, расположенными перпендикулярно уклону.

Для устройства уклонообразующего слоя рекомендуется использовать материалы, приведенные в таблице ниже.

Материал уклонообразующего слоя	Величина уклонов	Несущие основание*	Нагрузки на кровлю	Примечания
Каменная вата	1,7 % и 4,2 %	СЖ, М, ПН	Пешеходные	Клиновидные плиты теплоизоляции облегчают вес кровельной конструкции, экономят время на укладку всей системы и создают на кровле уклоны без применения «мокрых» процессов, что очень важно в условиях низких температур
Экструзионный пенополистирол XPS	1,7 % и 3,4 %, 8,3 %	СЖ, М, ПН	Пешеходные
Пенополиизацианурат PIR	1,7 % и 3,4 %	СЖ, М, ПН	Пешеходные

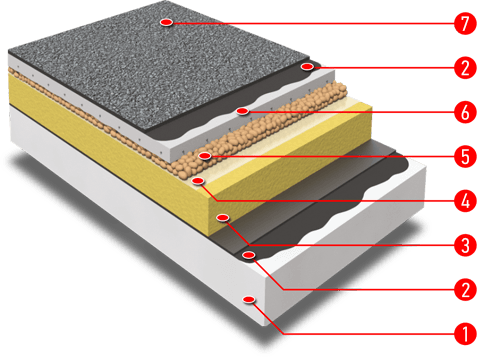

Сыпучие материалы (керамзитовый гравий, перлит и т. п.)	От 1,5 %	СЖ, М	Пешеходные	При устройстве уклонообразующего слоя из сыпучих материалов по минеральной теплоизоляции рекомендуется использовать разделительный слой из пергамина или рубероида. Пергамин (рубероид) предотвратит увлажнение минеральной теплоизоляции цементным молоком. Заменять пергамин на полимерную пленку не рекомендуется.

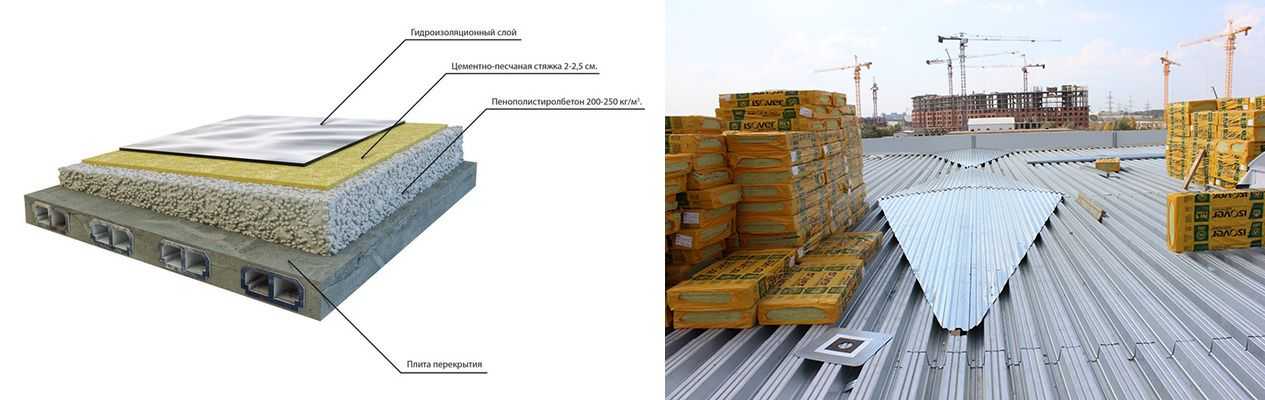

Легкие бетоны (пенобетон, керамзитобетон и т. п.)	От 1,5%	СЖ, М	Любые	Рекомендуется выполнять на крышах с высокими эксплуатационными нагрузками, например, эксплуатируемых крышах
Цементно-песчаные составы	1,5 % – 10 %	СЖ, М	Пешеходные	Рекомендуется применять на небольших площадях
Примечание: 1 – СЖ – несущее основание из сборного железобетона; М – несущее основание из монолитного железобетона; ПН – несущее основание из профилированного настила.

Прочность уклонообразующего слоя зависит от величины нагрузок, действующих на крышу. Расчет нагрузок осуществляют в соответствии с СП 20.13330.

#плоская #крыша #кровля #Кровля плоская #ПГС #КМС #Поддержка #Проектирование #Консультация #Выбор решения #Помощь в подборе решения #техническая #конструкция #отвод #воды #клины #разуклонка #неэксплуатируемая

Оцените эту статью

4.5 (7)

Общие сведения о уклонообразующем слое на кровле

База знаний Клиновидная теплоизоляция Общие сведения о уклонообразующем слое на кровле

Уклоны нужны для отвода воды с крыши. Для полного отвода с поверхности кровельного ковра воды по наружным и внутренним водостокам рекомендуется соблюдать уклон не менее 1,5%.

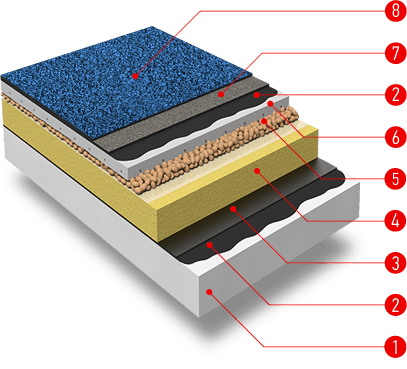

В качестве уклонообразующего слоя могут быть использованы засыпные утеплители (керамзитовый гравий, перлит и прочее), легкие бетонные смеси (пенобетон, керамзитобетон, перлитобетон), цементно-песчаные составы или клиновидные плиты утеплителя.

Важно! Уклонообразующий слой может быть сформирован несущими плитами покрытия при проектировании крыши.

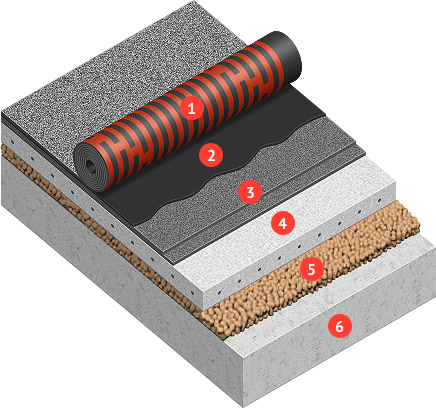

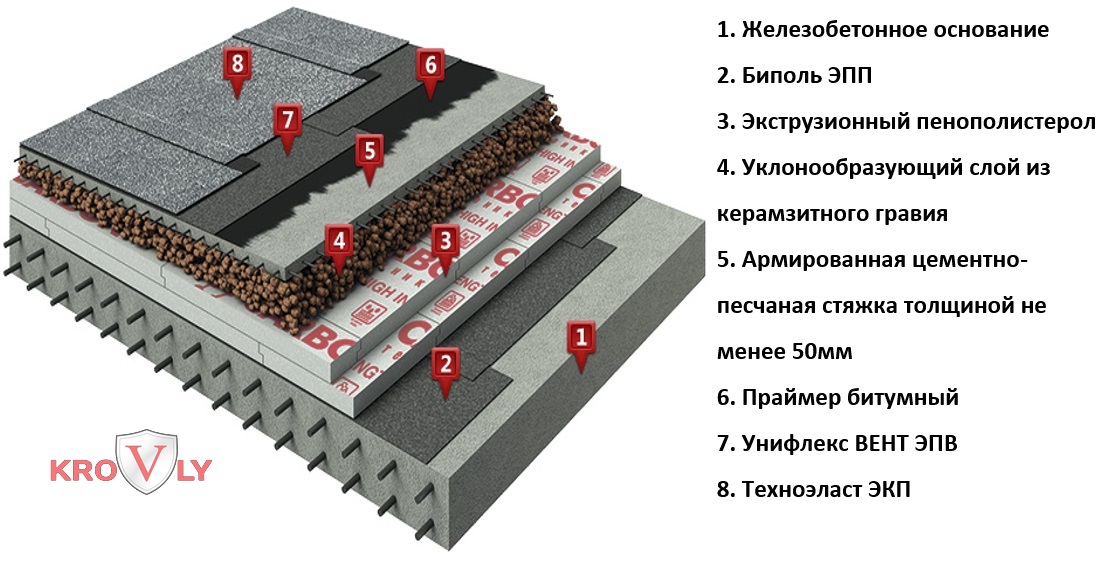

Формирование уклона кровли из керамзитового гравия

На основание устанавливаются маячные рейки по выверенным нивелиром отметкам с шагом 2–3 м.

Далее материал засыпается и выравнивается по маячным рейкам.

По уклонообразующему слою укладывается армирующая сетка из проволоки Вр3 размером ячейки 150×150 мм и выполняется стяжка из цементно-песчаного раствора.

Устройство уклонообразующего слоя из клиновидных плит ТЕХНОНИКОЛЬ

Самым быстрым и наиболее удобным способом создания уклона является применение клиновидных плит теплоизоляции с заданным уклоном. Уклонообразующие плиты ТЕХНОНИКОЛЬ не следует рассматривать как альтернативу теплоизоляционным плитам.

Фиксацию клиновидных плит выполняют таким же способом, как и теплоизоляционный слой.

Клиновидные плиты для формирования основного уклона на кровле:

• Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF SLOPE 1,7%
• Минераловатные плиты ТЕХНОРУФ Н ПРОФ КЛИН 1,7%
• Плиты из пенополиизоцианурата LOGICPIR СХМ/СХМ SLOPE 1,7%

Плиты из набора «А» и «В» создают основной уклон на кровле от ендовы до конька равный 1,7%. Плиты укладывают на верхний слой основной теплоизоляции.

Плиты XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE 1,7% и LOGICPIR СХМ/СХМ SLOPE 1,7 %

Плиты ТЕХНОРУФ Н ПРОФ КЛИН 1,7%

Уклон начинают собирать от низшей точки кровли — от воронки, ендовы или свеса.

В качестве доборной плиты, при формировании уклона, используют плиты толщиной 40 мм.

Устройство основного уклона

Для формирования разуклонки между воронками в ендовах, контруклон от парапета, зенитных фонарей, вентиляционных шахт и прочих элементов применяются плиты:

• Экструзионный пенополистирол ТЕХНОНИКОЛЬ CARBON PROF SLOPE 3,4% и 8,3%(предназначены для устройства разуклонки между воронками в ендовах, контруклонов на кровле с основным уклоном более 3%).
• Минераловатные плиты ТЕХНОРУФ Н ПРОФ КЛИН 4,2%.
• Плиты из пенополиизоцианурата LOGICPIR СХМ/СХМ SLOPE 3,4%.

Плиты XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE 3,4% (элементы J, К, C) и 8,3% (элемент М, C)

Плиты LOGICPIR СХМ/СХМ SLOPE 3,4 % (элементы J, С, K)

Плиты ТЕХНОРУФ Н ПРОФ КЛИН 4,2 % (элементы А, В) и доборная плита (элемент С)

При использовании плит XPS ТЕХНОНИКОЛЬ CARBON PROF SLOPE 3,4% первый ряд укладывают плитами «J», второй — плитами «К».

Далее, если требуется, установите доборную плиту из экструзионного пенополистирола толщиной 40 мм и повторяйте раскладку плит: сначала ряд плит «J», затем ряд плит «К».

При использовании плит LOGICPIR СХМ/СХМ SLOPE 3,4 % первый ряд укладывают плитами «J», далее, установите доборную плиту из плит PIR толщиной 40 мм и повторяйте укладку элементов «J».

При использовании плит ТЕХНОРУФ Н ПРОФ КЛИН 4,2 % первый ряд укладывают плитами «А», второй — плитами «В».

Далее, если требуется, установите доборную плиту элемент «С» толщиной 40 мм и повторяйте раскладку плит: сначала ряд плит «А», затем ряд плит «В».

Основываясь на опыте расчетов в проектно-расчетном центре, мы разработали следующую таблицу, которая позволяет подобрать оптимальное соотношение сторон ромба а:b (см. рис. ниже), а также удовлетворяем нормативным требованиям. Рекомендуем использовать ее в работе.

Уклон %	Соотношение а:b
1,5	1:2,5
1,6	1:3
1,7	1:3
1,8	1:3
1,9	1:3,5
2,0	1:3,5
2,1	1:4
2,2	1:4
2,3	1:4
2,4	1:4,5
2,5	1:4,5
2,6	1:5
2,7	1:5
2,8	1:5
2,9	1:5
3,0	1:5
3. 1 и более	1:6

Соотношение более чем 1:6 лучше не использовать, т.к. в этом случае уклон по центральной грани ромба будет менее 0,5%.

Связанные статьи:

Общие сведения о клиновидной теплоизоляции
Как посчитать уклоны из клиновидной теплоизоляции?
Нужно ли делать разуклонку между воронками в случае, если основной уклон задан конструкциями?

Какую ширину ромбов из клиновидной теплоизоляции принимать для устройства контруклонов между воронками?
Устройство клиновидной изоляции в несколько слоев.
Как определить количество слоев изоляции в зависимости от основного уклона?

#клины #уклон #плоская кровля

Оцените эту статью

4.5 (12)

делаем правильный уклон (угол) для крыши

Застойные лужи с дождевой или талой водой – беспощадный враг плоских крыш. С упорной настойчивостью они разрушают покрытие и компоненты кровельного пирога. Для того чтобы атмосферный негатив не создавал угроз, необходимо предусмотреть и провести защитные мероприятия. Самый результативный и доступный по цене способ заключается в формировании уклонов, способствующих быстрому оттоку воды.

Во имя долгой службы крыши и расположенной под ней строительной конструкции нужно знать, как выполняется разуклонка плоской кровли. С целью создания наиболее эффективной защиты следует ознакомиться с применяемыми вариантами ее устройства.

Уклон плоскости необходим для того, чтобы под действием стандартных сил гравитации вода самотеком транспортировалась к точкам водосбора. Требуется он, чтобы поверхность в максимально высоком темпе освобождалась от дождевых и талых вод, круглый год угрожающих внутренним и наружным составляющим кровельной конструкции.

В списке факторов риска, связанных с застоем воды, числятся:

• Порча и разрыв покрытия. Явление, характерное для периодов колебания плюсовых и минусовых температур, для резких заморозков. Вода в процессе кристаллизации ощутимо увеличивается в объеме, что приводит к отслоению минеральной защитной посыпки на битумных кровлях. Из-за нарушения защитного слоя материал становится уязвимым для УФ облучения. На мембранных и наливных кровлях вследствие чередования замерзания с оттаиванием воды появляется сетка из мелких трещин.
• Избыточное напряжение гидроизоляционного ковра. Разница температур за пределами здания, внутри кровельного пирога и внутри постройки создает излишнее напряжение покрытия. Вокруг застоявшихся луж напряженное состояние усиливается, в результате возникают разрывы и трещины.
• Прогиб тонкого несущего основания. Характерный пример – кровли по профилированному листу, на которых накопление осадков может вызвать деформацию и последующий разрыв покрытия.
• Увлажнение теплоизоляции. Незамеченные невооруженным глазом микроскопические трещины будут пропускать в тело кровельной системы воду, чего может и не происходить, если вода отводится в резвом темпе.
  Равнозначная беда на кровлях с некачественными швами. Намокший утеплитель теряет половину изоляционных свойств и прибавляет в весе. Утяжеление очень нежелательно для кровельных систем, устроенных по профнастилу.
• Зарождение растительности. Скопившаяся на плоской крыше пыль вкупе с застоявшейся водой – замечательная среда для укоренения и дальнейшего процветания разносимых ветрами семян растений. Не все кровельные покрытия способны стойко сопротивляться вторгающимся в них жизнелюбивым корням.

Страшилок из указанного перечня «не боятся» плоские крыши, сооруженные из сверхпрочных, но жутко дорогих материалов. Когда-нибудь, когда сердца их производителей дрогнут от сочувствия к рядовому потребителю и ценник станет более гуманным, необходимость в сооружении средств отвода воды с плоской поверхности вероятно отпадет.

Однако пока методом предотвращения порчи и преждевременного старения является устройство уклонов, благодаря которым токи талой и дождевой воды самостоятельно перемещаются к водоприемным желобам и воронкам или банально скатываются с крыши на грунт.

Самопроизвольно, без механической стимуляции вода с ровной поверхности стекать не будет. Чтобы не ждать, когда она испариться или разрушит кровлю, ей нужно создать условия для перемещения – т.е. наклон. Руководства по устройству систем с битумным и полимерным покрытием признают идеальным углом наклона для плоской кровли 1,5º, допустимыми считаются 1º- 2º, что в процентной градации означает от 1,7% до 3,4% соответственно.

Наклонить плоскость кровли небольшого бытового объекта можно в период строительства. Для этого по заранее сделанным расчетам задается разница в высоте стен, на которые предстоит опираться двум ответственным сторонам ската. Это отдельная тема, приемлемая для строений с наружным водостоком организованного и неорганизованного типа.

Сейчас нам гораздо интереснее формирование уклона равной во всех точках плоскости крыши, водруженной на равные по высоте несущие стенки. Подобные задачи чаще приходится решать владельцам загородной собственности и нередко воплощать своими руками.

Разуклонка плоской крыши формирует еле заметный рельеф с ендовами и водоразделами, напоминающими коньковые гребни скатных крыш. Суть ее формирования заключается в регулировке тока воды.

Понижение рельефа всегда направлено от возвышающихся деталей крыши, в числе которых дымоходы, зенитные фонари, кровельных аэраторы и др., в сторону водоприемников, к которым относятся водосточные воронки с желобами. Если для отвода воды с плоской крыши установлено две или более водосточные воронки, то между ними должен быть водораздел, рассекающий поток на стекающие в разные стороны части.

Застои вдоль парапетов плоских крыш исключают путем устройства галтели. Конструкция несложной детали сродни напольному плинтусу только без выпуклостей. Вдоль линии сопряжения стенок парапета или стандартной стены с плоской крышей устанавливается брусок с треугольным сечением, изготовить который можно путем продольного расщепления бруска на две половины.

Вместо расщепленного бруска применяется аналогичное приспособление из базальтовой ваты или пенополистирола. Галтель можно устроить непосредственно на объекте из бетонного раствора.

Для устройства разуклонки на плоской крыше используются следующие проверенные практикой способы:

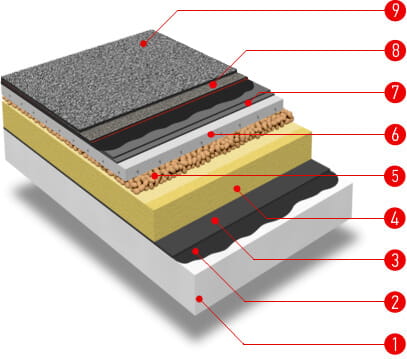

• Применение засыпной теплоизоляции: чаще всего керамзита или перлита, реже вермикулита. Для создания разуклонки засыпным утеплителем площадь крыши разбивается на сегменты. Под требующимся углом устанавливаются направляющие, между которыми засыпается материал. Сверху засыпки устраивается стяжка из бетонной смеси с маркировкой М150. Бетонную заливку в обязательном порядке следует армировать дорожной сеткой. Финишный слой бетона может заменить сухая стяжка из фанеры или листов плоского шифера. Однозначно трудоемкий способ не отличается точностью из-за присущего смещения сыпучих частиц. В добавок, подобным образом сложно сформировать плавное нарастание наклона.

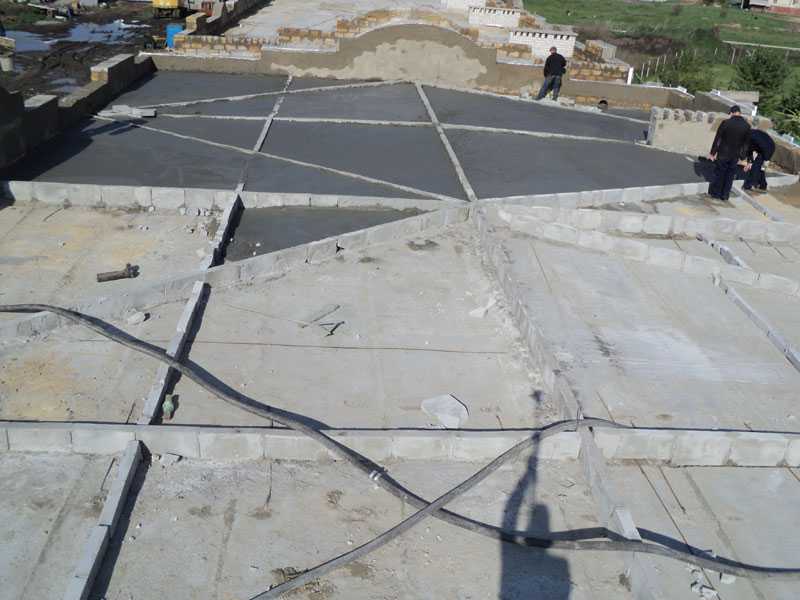

• Заливка легких разновидностей бетона – смесей с включением керамзита, пенополистирольной крошки, перлита и подобных заполнителей. Выполняется по традиционной схеме устройства стяжки, только направляющие устанавливаются под требующимся углом. Минус способа в погодных ограничениях, т.к. стяжку нельзя заливать при минусовых показаниях термометра. Сохнуть бетонная разуклонка будет не менее 28 суток, в течение которых стяжку нужно будет увлажнять и защищать от дождей с ветрами.

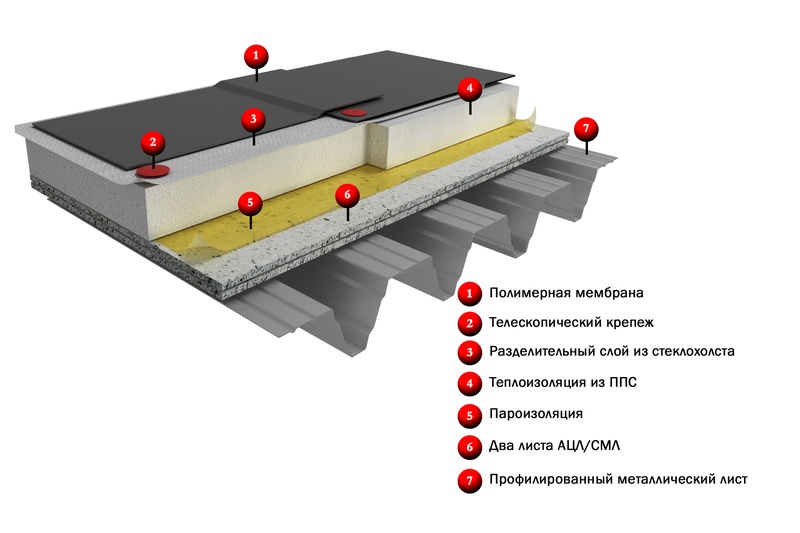

• Установка металлических конструкций. Сделаны они из профиля ПП номенклатуры 75×50×05 или подобного материала согласно размерам повышения и понижения. Расстояния между конструкциями рассчитываются в зависимости от предстоящей нагрузки. Поверх сформированного рельефа укладываются листы плоского шифера. Недостатки метода кроются в существенных материальных затратах и трудовых вложениях.
• Сооружение обрешетки. Используется чрезвычайно редко, т.к. применение нерентабельно, к тому же слишком сложно в реализации столь незначительных уклонов, но среди прочих методов все же упоминается.
• Применение клиновидных плит теплоизоляции, выпускаемых из базальтовой ваты, пеностекла, пенополистирола, пенопласта специально для выполнения уклонов по плоским кровлям и для создания оттока воды от парапетов.

Устройство наклонов с помощью клиновидных плит лидирует благодаря многочисленным внушительным преимуществам. Разработаны и внедрены в сферу строительства они были целенаправленно ради исключения недостатков всех ранее перечисленных способов.

Клиновидные теплоизоляционные плиты неспроста признают оптимальным способом решения проблем водоотведения с плоской крыши. Это наиболее удобная, дешевая и простая схема, не требующая от исполнителя углубленных навыков и фундаментальных познаний в кровельном деле.

Клиновидные плиты нарезаны в заводских условиях, что гарантирует точность результата предстоящей работы. К комплекту материала обязательно прилагаются выверенные на практике указания по укладке.

Плюсы применения клиновидных плит

Пенополистирольные и минераловатные плиты для формирования уклонов обладают равнозначным набором преимуществ, это:

• Незначительный вес, благодаря чему выполненная из утеплителя разуклонка создает наименьшую нагрузку на несущие строительные конструкции.
• Транспортировка к месту укладки без использования грузоподъемной строительной техники.
• Независимость технологии от погодных условий. Возможность провести успешную укладку, невзирая на неблагоприятные для строителей прогнозы.
• Ощутимое облегчение и ускорение действий по формированию наклонных плоскостей. Нет нужды в переносе финишных работ из-за необходимости выдерживать технологические перерывы. Например, ждать 28 дней, чтобы цементно-песчаная стяжка набрала необходимые параметры твердости.
• Значительное сокращение затрат на сооружение наклонов, необходимых и достаточных для беспрепятственного тока дождевой и талой воды.

Важно: несмотря на традиционные для материалов теплоизоляционные качества, клиновидными плитами нельзя заменять слой утепления. Разные по толщине элементы не обладают равноценными теплотехническими свойствами во всех точках. Потому слой реального утепления сооружается и рассчитывается отдельно. Его толщина никак не связана с предстоящим водружением клиновидных плит.

Работы по устройству уклона финишного покрытия плоской кровли СНиП II-26-76 предписывает проводить после укладки утеплителя, если теплоизоляция предусматривалась проектом. Если в утеплении плоскости крыши не было необходимости, клиновидные плиты укладываются на покрытое паро- или гидрозащитой основание.

Клиновидную теплоизоляцию используют при сооружении новых крыш и при выполнении ремонтных и восстановительных работ. С помощью легких удобных плит-модулей можно создать буквально любой рельеф, чтобы направить потоки в заданном направлении.

Как плитами сделать уклон?

Клиновидные плиты поставляются в наборах, позволяющих изящно и быстро сформировать уклоны и контруклоны на плоской крыше. Последовательность укладки элементов разуклонки не зависит от того, из какого вида утеплителя они выполнены. Однако состав плит оказывает влияние на схему сооружения наклонных плоскостей.

К примеру, между финишной полимерной мембраной и пенополистирольными или пенопластовыми плитами обязательно должен быть проложен слой геотекстиля. Без разделительного слоя кровля беспечно распрощается с пластификаторами и обязательно придет в непригодность. Зато на базальтовую вату финишное покрытие можно стелить без опасений, не применяя разделительной прослойки, за счет чего существенно уменьшатся расходы.

Полимерной мембране категорически запрещено непосредственно контактировать с битумной и битумно-полимерной гидроизоляцией. Соседствовать они могут только в случае, если между ними будет проложен все тот же разделительный слой.

Еще геотекстильная подложка в обязательном порядке требуется при укладке плит сразу на шероховатое бетонное покрытие, т.е. если они используются исключительно для формирования уклона на неутепленной крыше.

Маркировка элементов разуклонки

В рамках единого производителя клиновидные плиты выпускаются по общему принципу, независимо от состава изделия. Элементы маркируются для облегчения процедуры укладки, имеют идентичные размеры.

Российский изготовитель строительных систем ТехноНиколь, например, предлагает наборы клиновидной разуклонки из пенополистирола и минваты. В обоих случаях:

• Плиты, помеченные литерами А и В, предназначаются для сборки уклонов размером в 1,7%.
• Если материал помечен литерами J и K, то его используют при сооружении уклонов в 3,4% и 4,2%.
• Плоские плиты утеплителя с буквенным обозначением С применяются для набора высоты. Элементы с маркировкой С могут укладывать и под разуклонку, и поверх нее.

Подробнее на схемах:

В инструкциях от производителя материала обычно имеется схема укладки с наглядным изображением последовательности расположения клиновидных плит. Сооружение одной плоскости, направленной к водосборному желобу, или двух смежных плоскостей, направленных к водосборной воронке, не станет серьезной проблемой для домашнего мастера. Укладку следует начать с самого низкого места крыши и продолжить вверх к создаваемому водоразделу.

Несколько другое дело, если сооружается сложный рельеф с несколькими ендовами и водораздельными хребтами. Придется вычертить план и заранее продумать ход действий. В плане сложный рельеф обычно выглядит как совокупность ромбов и треугольников. Укладка в таких случаях стартует от края ромба или треугольника, финиширует процесс в центре условных фигур.

Требующейся высоты достигают посредством набора плит с необходимой толщиной. При устройстве ромба его как бы делят на четверти, а треугольник на половины. Каждый сегмент собирается отдельно, после чего по факту производится подрезка.

Правила установки креплений

Установка клиновидных плит на основание без предварительной теплоизоляции производится методами, обычно применяемыми в устройстве мягкой кровли из ПВХ мембраны или битумного покрытия. В приоритете механический способ крепления к основанию, согласно которому телескопическим плиты крепятся саморезами с телескопической насадкой.

Фиксация клиновидных деталей из минеральной ваты производится одновременно с основным слоем утеплителя. Рекомендовано ставить две крепежных единицы на плиту размером 600×1200мм. Если оба линейных размера плиты больше метра, крепежных точек потребуется 4.

Клиновидную разуклонку необходимо располагать так, чтобы стыки ее не совпадали со стыками нижележащей теплоизоляции, т.е. принцип разбежки швов соблюдается и по отношению к многослойной системе утепления, и по отношению к слою утепления с уклонообразующим материалом. Если элементы теплоизоляционной разуклонки укладываются на основу без утепления, их приклеивают или просто пригружают.

Отметим, что пенополистирольные плиты нельзя приклеивать с помощью битумного клея, содержащего большое количество органических растворителей. Материал «не дружит» с органическими растворителями и бензином. Потому их соседство следует исключить.

На время производства монтажных операций пенополистирольные плиты рекомендовано склеивать между собой двусторонним скотчем, чтобы они не смещались от неосторожных прикосновений. На собранный сегмент сложносоставного уклона желательно положить груз, чтобы он сохранил местоположение.

Тип крепежа должен соответствовать разновидности основания, к которому производится фиксация панелей:

• Для установки на профнастил потребуются сверлоконечные саморезы Ø 4,8мм.
• Для крепления к бетонным стяжкам прочностью В-15 и цементно-песчаным стяжкам прочностью М150 нужны остроконечные кровельные винты Ø 4,8мм вместе с полимерной анкерной гильзой.
• Для фиксации на бетонных основаниях класса В-25 необходимо запастись забивными анкерами.

Размер саморезов подбирается с учетом толщины слоя так, чтобы винт зашел в бетон на 5см, а за тыльную сторону профнастила выступал не менее чем на 1,5см. При устройстве разуклонки по старым ремонтируемым кровлям с битумным покрытием используется тарельчатая категория креплений. Возраст ремонтируемой битумной кровли должен быть более года.

Использование галтелей из утеплителя

Треугольную в срезе длинномерную деталь из базальтовой ваты применяют для перенаправления токов атмосферной воды от сопряжений вертикальных и горизонтальных поверхностей. Укладывают их вдоль линии состыковки крыши с парапетом, примыкающей стеной, бортиками зенитных фонарей, дымоходов и т.д.

Нарезанный с безупречной геометрической точностью материал способствует повышению скорости проведения работ по обустройству плоской крыши. Укладка галтели позволяет быстро создать плавный переход от вертикальной поверхности к горизонтальной плоскости.

Желающим знать, как грамотно сделать идеальную разуклонку на плоской кровле, подробно ознакомиться со спецификой работ поможет ролик:

Перечень вариантов для устройства наклонов на плоской крыше вполне обоснованно возглавляют клиновидные плиты из утеплителя. Они придуманы для облегчения работы и значительного ускорения процессов. С возложенными обязанностями клиновидная разуклонка справляется превосходно.

---
