Гофра для кабеля и проводов: виды, размеры (диаметр), монтаж
При реконструкции проводки или монтаже новой, ее рекомендуют «упаковывать» в защитную оболочку. Чаще всего используют гофрированные электротехнические трубы, которые обычно называют «гофра для кабеля и проводов». Она представляет собой круглый в сечении шланг с ребристой поверхностью. За счет ребристости значительно повышается ее гибкость.
Содержание статьи
- 1 Зачем нужна гофра
- 2 Виды гофры для прокладки кабелей
- 2.1 Разновидности
- 3 Из каких материалов
- 4 Гофра для кабеля, размеры, цены
- 4.1 Выбор размера
- 4.2 Цены
- 5 Монтаж гофротруб
- 5.
1 Монтаж проводки в гофре
- 5.2 Особенности открытой прокладки на улице
- 5.
Зачем нужна гофра
Прокладку электрического кабеля и проводов в гофре рекомендуют по разным причинам:
Вообще, от механического разрушения гофра, даже металлическая, — не лучшая защита. Можно надеяться только на то, что ощутив что сверло провалилось, удастся вовремя остановиться. А чтобы точно не попасть в электропроводку, лучше иметь точный план ее прокладки с замерами и привязкой к углам. Ведь кабель в гофре, даже под нагрузкой, определяет далеко не каждый детектор проводки. Так что не забываем перед заливкой стяжки, перед отделкой, фотографировать, зарисовывать проставлять расстояния.
Виды гофры для прокладки кабелей
Гофра для кабеля есть разная по прочности:
Как видите, классификация идет по прочностным свойствам, что определяет область использования.
Разновидности

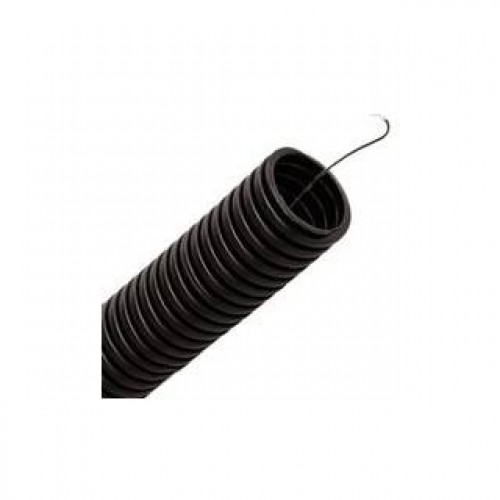

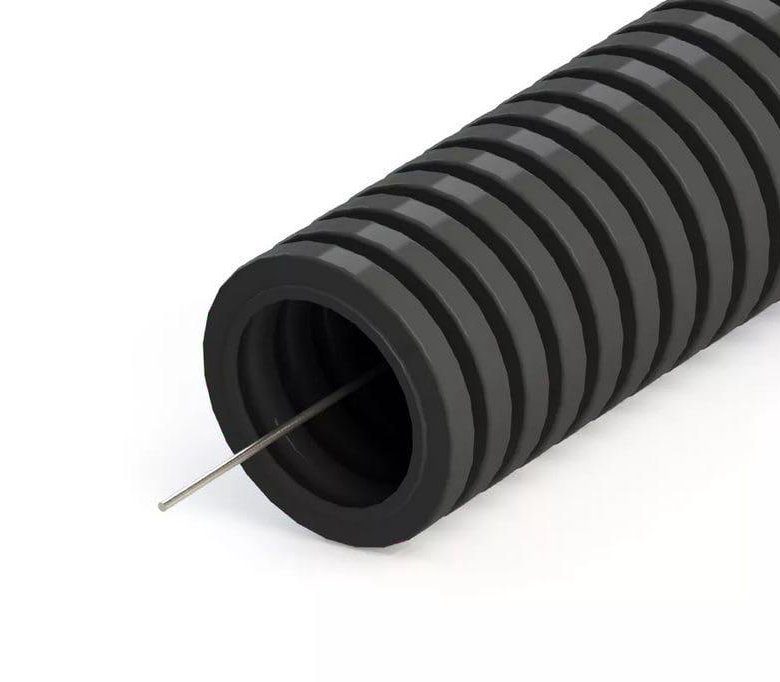

Кроме всего этого есть еще гофра с протяжкой и без. Протяжка — это тонкий трос или провод, который облегчает затяжку кабеля в гофру. Кабель привязывают к концу троса, тянут за другой его конец, заправляя кабель внутрь. Без протяжки справится с этой задачей проблематично — при достаточной жесткости несколько метров кабеля можно просто просунуть внутрь, но если трасса длинная, это будет слишком сложно.
Если уж говорить о видах пластиковой гофры, надо упомянуть, что есть двухслойная гофра. Снаружи у нее такая же ребристая поверхность, а внутри она гладкая. Гофра для кабеля такого вида стоит дорого, но при необходимости в нее реально можно протянуть новый кабель. В тех видах, где внутренняя стенка ребристая это удается далеко не всегда — если трасса имеет минимум поворотов, да и те по широкому радиусу.
Металлическая и метало-полимерная гофраМеталлическая гофра для кабелей тоже бывает разной. Ее делают из оцинкованной или нержавеющей стали. Кроме того, есть металлическая гофра с полимерным покрытием. Она имеет лучшие характеристики по защите от пыли, попадания влаги. Такую защитную оболочку еще называют метало-полимерной.
Из каких материалов
Гофра для кабеля и электрических проводов изготавливается из пластика и металла. Материалы используются разные, с разными характеристиками. Их надо выбирать исходя из тех задач которые они должны выполнять.
Если говорить о соблюдении норм пожарной безопасности при монтаже прокладки в горючих стенах, идеальный вариант — металлическая труба. Она спасает от нагрузок, которые могут возникнуть при изменении размеров здания. Не могут с ней справится и грызуны. Также это лучший вариант с точки зрения пожарной безопасности: даже при возникновении токов КЗ и несрабатывании автомата защиты вероятность прожечь трубу с толщиной стенки 2 мм очень мала. А значит пожар не начнется. Если прокладка электрокабелей в трубах вас не прельщает совсем, тогда можно использовать металлические кабель-каналы или гофру из нержавейки или оцинковки.
Гофра для кабеля, размеры, цены
Гофротрубы для электросетей выпускаются размером от 16 мм до 65 мм. При выборе размера надо учитывать что у этих изделий есть два диаметра — наружный и внутренний. Если прокладывать собираетесь несколько проводников — проводов или кабелей — диаметр надо подбирать так, чтобы был просвет не менее половины радиуса. Это требование основано на том, что при групповой прокладке (необходимо, кстати, брать специальный кабель) он будет сильнее греться и наличие воздушного зазора будет способствовать лучшему отводу тепла.
Выбор размера
Выбор диаметра гофры зависит и от участка, на котором она будет прокладываться:
Диаметр гофры для прокладки кабеля подбирается в зависимости от количества и сечения проводов. Данные для медных жил приведены в таблице.
Таблица выбора диаметра гофры для кабеля и проводов в зависимости от сечения и количества проводовЭта информация справочная, но на нее можно ориентироваться. Брать можно больший, но не меньший диаметр.
Цены
Если говорить в общем, то самые дешевая — гофра для кабеля ПВХ, в среднем диапазоне — ПП и ПНД, дороже всех — металлогофра. Причем, вариант с протяжкой чуть дороже, чем без нее. При покупке надо обращать внимание на одинаковую толщину стенок, на однородность цвета.
Продается гофра для кабеля в бухтах по 50 и 100 метров, реже можно найти на метры, но цена тогда немного выше. Вообще, цена зависит не только от материала, но и от толщины стенки. Самая дешевая — легкая ПВХ гофра для кабеля, но она порой больше похожа просто на пленку. От чего такая может защитить, сказать сложно. Если вас волнует качество, лучше приобретать все что связано с электрикой не в строительных супермаркетах типа Леруа и т.п. а в специализированных. Качество там обычно получше, а цены если и выше, то обоснованно. Чтобы вы имели преставление о возможном разбросе цен, в таблице сведем несколько видов гофры с краткой технической характеристикой.
Название | Тип | Внешний диаметр | Внутренний диаметр | Протяжка | Цена за метр | IP | Назначение |
---|---|---|---|---|---|---|---|
Гофра ПВХ | легкая | 16 мм | 11,4 мм | да | 2,4 руб | ||
Труба гофрированная ПНД черная | ДКС | 15,7 мм | 11,3 мм | да | от 7,5 руб/м | 55 | для скрытой прокладки |
Труба гофрированная ПНД черная | ДКС | 19,5 мм | 14,5 мм | да | от 8,9 руб/м | 55 | для скрытой проводки |
Труба ПНД красная двустенная | жесткая | 50 мм | 41,5 мм | да | 78,5 руб/м | 44 | для скрытой прокладки |
Труба ПНД тяжелая | тяжелая | 31 мм | 23,4 мм | да | от 9,7 руб/м | 55 | скрытая прокладка |
Труба ППЛ (полипропилен) гофрированная | легкая | 19,7 мм | 14,8 мм | да | от 28 руб/м | 55 | открыта, Скрытая прокладка |
Гофротруба полиамид | черная | 21,2 мм | 16,8 мм | нет | от 52 руб/м | 68 | открытая, скрытая прокладка, стойкость к ультрафиолету |
Гофротруба полиамид | серая | 21,2 мм | 16,8 мм | да | от 48 руб/м | 68 | открытая, скрытая прокладка |
Монтаж гофротруб
При наружном (открытом) монтаже для крепления гофры для кабелей и проводов используются специальные пластиковые клипсы, которые подбирают под наружный диаметр трубы. Клипсы крепят через 20-30 см на саморезы или дюбеля — в зависимости от типа стены. В установленные клипсы заводится гофра для кбалея, прижимается до щелчка. При монтаже в штробе, ее крепят пластиковыми стяжками или дюбель-стяжками. Можно также использовать самодельный крепеж — полосы жести с гвоздями или саморезами посередине.
При разработке трассы необходимо учитывать следующие рекомендации. Исходят из того, что трасса должна быть без резких поворотов — для того чтобы при необходимости можно было затянуть новый кусок кабеля. Потому:
Эти правила касаются разработки трассы для наземной (подвеса) и подземной прокладки кабеля в том числе. Если трасса длинная, и вы хотите, чтобы была возможность «в случае чего» кабель перетянуть без замены гофры, разрабатывайте трассу с учетом этих правил.
Монтаж проводки в гофре
При монтаже проводки в доме или квартире куски гофры закрепляются между распределительными коробками, от них — к выключателям/розеткам, к осветительным приборам. Тут участки обычно небольшие, прямые, максимум с одним-двумя поворотами. Так что проблем с затяжкой кабеля не возникает.
Если затянуть в гофру для кабеля надо несколько проводникв, их складывают, по всей длине скрепляют скотчем или изолентой с шагом 30-50 см (зависит от жесткости). С одного края зачищают жесткую изоляцию на 10-15 см, провода скручивают в общий жгут, формируют из него петлю (петлю закрепите тоже скотчем или изолентой). Если жгут получается слишком толстым, можно сформировать петли отдельно, просто через все протянуть шпагат. К этой петле привязывают трос, а затем начинают тянуть его с противоположной стороны, натягивая оболочку на кабели. При этом тянуть надо без рывков, плавно — чтобы не повредить трос или кабель.
При монтаже внимательно следите за тем, чтобы не выскользнула протяжка. Для уверенности можно тросик закрепить куском скотча. Есть два подхода к монтажу:
- Сначала закрепить гофру, затем в готовый кусок затянуть кабель или провода.
- Сначала протянуть кабель, потом монтировать.
Особенности открытой прокладки на улице
При прокладке проводки на улице ее обычно подвешивают на тросе. Для использования на улице подходит металлическая из нержавеющей стали, а лучше — метало-полимерная гофра для кабеля, а также пластиковая из полиамида (черная или синяя). Все эти материал имеют стойкость к ультрафиолету, сохраняют гибкость при минусовых температурах.
При монтаже протянутый в гофру кабель подвешивают на трос. Самое дешевое крепление — обычные пластиковые стяжки. Также есть специальные подвесы.
Чем отличается черная гофра от серой?
Черная или серая гофра?
- admin
- Стройка и ремонт
- 0
Применение
До появления гофрированных электротехнических труб в качестве материала для скрытой проводки, кабели замуровывали в стены, покрывая штукатуркой, а открытые края – прикручивали к опоре или пропускали через металлическую трубу. Это значительно осложняло демонтаж и ремонт электросети в случае таких, например, неполадок как короткое замыкание – для извлечения кабеля требовалось разбивать шов.
Гофра для кабелей тоже прячется в штробы (щель в стене под проводку) и замазывается строительным раствором, но сам провод остается свободным, и при необходимости его можно легко извлечь, потянув за свободный край. Кроме того, автомобильная гофра гибка, легка, экологична и доступна. Особого внимания стоят два характерных достоинства этого материала:
- Пожаробезопасность. Гофры из самозатухающего ПВХ (степень воспламеняемости В3 по ГОСТ 30402-96) не только не горят сами, но и предотвращают распространение огня при возгорании проводки, сжимаясь вокруг кабеля и ограничивая приток кислорода.
- Гофра обеспечивает дополнительную влагоизоляцию электропроводки, что важно для помещений с повышенной влажностью.
На рынке строительных продуктов она появилась относительно недавно, но, благодаря своим полезным свойствам, практически сразу стала очень востребованной.
Гофрированные трубы (гофры) под электропроводку.
Конструкция
Гофрированная труба представляет собой шланг со стенками специальной формы, используемый для защиты проводов от внешних повреждений. Форма трубы получается в результате соединения между собой колец разного диаметра и толщины. Благодаря плотным внешним кольцам труба имеет высокую жесткость, которая обеспечивает её устойчивость к поперечной нагрузке, а внутренние более тонкие кольца сохраняют гибкость, позволяющую получить в процессе разводки угол от 90˚.
Для изготовления электротехнической гофры чаще всего используется самозатухающий поливинилхлорид (ПВХ), а также композитный пропилен низкого давления (ПНД) и полиэтилен высокого давления (ПВД). Характеристики всех этих материалов различаются не намного. Все они устойчивы к влаге, коррозийному разрушению, не гниют, некоторые – не горят и не плавятся. Они сохраняют свои практические характеристики при температуре от -25˚C до +95˚C. Для отличия их друг от друга можно ориентироваться на цвету трубки: красная или оранжевая ПНД гофра более устойчива к огню, чем черная или синяя, а ПВХ – практически всегда серая.
Виды
По условиям монтажа и расположения электротехнические гофры делятся на следующие типы:
- Тонкостенные рукава. Самые легкие и поэтому менее устойчивые к механическому воздействию трубы. Используются как для наружной, так и для внутренней прокладки, не предусматривающей давление на гофры: каркасные конструкции из гипсокартона, подвесные и натяжные полотки, защита проводки в авто и т.
д. Как правило, здесь гофра для проводов просто раскладывается или привязывается к опоре с помощью жгутов.
- Тяжелые трубы с повышенной прочностью. Способны выдерживать большую механическую, адгезионную и климатическую нагрузку. Чаще всего применяются для монтажа проводки в земле, бетоне и штукатурке.
- Сверхтяжелые металлические гофры для проводки. Обеспечивают максимальную защиту от повреждений проводки. Применяются в местах, требуемых обеспечения наивысшего уровня безопасности: образовательные, медицинские учреждения и другие места с повышенной посещаемостью.
Все трубы имеют примерно одинаковые размеры:
- внешний диаметр – от 16мм до 50 мм;
- внутренний диаметр – приблизительно от 11,0 мм до 40,2 мм в зависимости от материала.
Гофра для кабеля продается в бухтах длиной от 25 до 100 метров и герметичной упаковке. Как правило, производители вкладывают внутрь проволоку соответствующей длины, необходимую для протягивания кабелей, которая также называется протяжкой.
Металлическая гофра
Подбор
Для выбора электротехнической гофры подходящего размера принято опираться на диаметр исходя из следующих рекомендаций:
- для подведения тонких проводов к розеткам или монтажа сигнализаций, компьютерных и телефонных сетей — 16мм;
- для подключения приборов-потребителей и монтажа коаксиальных сетей – от 20мм;
- для прокладывания кабелей между распределительными коробками – 25 мм;
- для соединения электрощитов — от 32мм;
- для прокладывания кабелей между этажами – 40-50 мм.
Примеры размеров проводов и гофрированных труб
По тому, для каких условий используются гофры, их можно классифицировать на две группы: для открытой и закрытой прокладки.
Первые предназначены для проводки, монтируемой внутри стен, перегородок, потолков, и фальш-конструкций аналогичного профиля. По пожаробезопасности их условно делят на три категории:
- Для укладки в негорючих конструкциях (бетон, кирпичная кладка, монолитное строительство и т.
п.) могут применяться любые трубы. В последние годы разрабатываются требования по использованию в строительстве инфраструктурных и социальных сооружений из материала, устойчивого к огню и предотвращающего его распространение.
- Для использования в полых каркасных конструкциях из негорючих материалов разрешается применять не распространяющие горение ПВХ и ПВД гофры.
- Для укладки внутри возгораемых конструкций и перекрытий (стены из горючих материалов, кровля, обшитые деревом бетонные и кирпичные стены и т.п.) используют только трубы из материала, устойчивого к огню. Пластиковая гофра запрещена для применения в таких местах.
Электротехнические гофры для открытой прокладки кабелей применения и монтажа разделяется на пять основных категорий:
- Для прокладки по негорючим конструкциям внутри помещений (бетон, кирпич, плиты и т.п.) применяются любые пластиковые гофры.
- Внутри помещений с возгораемыми материалами разрешено использовать трубы из не распространяеющего горение материала с соблюдением особых правил.
Если изоляция кабеля выполнена из горючего материала, прокладка производится на расстоянии не менее 10 см от поверхности горючего материала, например, от обшитой древесиной стены. Если используется кабель с огнеустойчивым изоляционным материалом (ВВГнг, NYM и др.) можно укладывать гофру в непосредственной близости от горючего основания.
- Уличная или наружная прокладка. Требования пожарной безопасности предусматривают использование труб из огнеустойчивого материала, а внешние условия среды – из жестких плотных труб, устойчивых к температурному воздействию. Обоим требования соответствуют гофры из полиамида (ПНД) и полиэтилена (ПВД).
- В помещениях с повышенной пожароопасностью можно использовать только гофрированные трубы из не распространяющих горение материалов, точные требования к которым указываются в проектной документации.
- Для укладки проводки во взрывоопасных зданиях можно использовать металлические и гофры из специальных материалов, защищающие помещения от магнитного поля электросети.
Пластиковые трубы запрещены для использования в таких местах.
Порядок монтажа
Прокладывание электропроводки с помощью гофрированных имеет некоторые специфические особенности, которые могут вызвать затруднений для неопытного человека. Для того чтобы избежать сложностей, рекомендуется придерживаться следующего алгоритма действий:
- Первым шагом является вычисление размера проводки и отрезание трубы необходимой длины. Если используется металлическая гофра, понадобятся ножницы по металлу, а поливинилхлоридную или полимерную трубку можно перерезать обычным ножом. С помощью бокорезов или кусачек укорачивается и протяжка. Следует помнить, что проволока находится в натяжении и, чтобы она не заскочила внутрь, её следует придерживать рукой перед обрезкой, а после – загнуть. Если же кусок протяжки будет упущен, для его извлечения будет необходимо сделать еще один надрез.
- Теперь нужно протянуть сквозь гофру проводку. Для этого создается жгут или скрутка, скрепляемая с протяжкой.
Некоторые мастера предлагают намазать кабель смазкой, чтобы облегчить надевание гофры, но для новичка это может лишь усложнить процесс.
- Следующий шаг – монтаж гофры на поверхности строительного объекта. Для закрепления используются пластиковые клипсы или монтажная лента. Следует учесть, что не рекомендуется прокладывать кабель на протяжении цельного отрезка трубы длиной более 25 м. Главное – зафиксировать материал от провисания. Подведение проводов к выключателям или распредкоробкам необходимо делать так, чтобы кромка гофры входила в корпус и не оставляла проводку на виду.
Как протянуть кабель внутри гофры
Для протягивания проводки внутри гофры необходимо соединить её с протяжной проволокой. Для этого создается так называемый жгут. Для подготовки группы проводов их следует прочно обмотать по всей длине. Лучше всего использовать для этого изоленту из ПВХ – гладкая поверхность не создаст дополнительных препятствий. Одиночный кабель не требует такой подготовки.
Следующим шагом необходимо скрепить протяжку и жгут. Это можно осуществить несколькими способами:
- Крепко проволоку вокруг жгута и обжать плоскогубцами. Лучше сделать несколько таких скруток на расстоянии в несколько сантиметров друг от друга.
- Можно приложить проволоку к жгуту и поверх намотать изоленту. Иногда этот способ эффективно совмещают с предыдущим.
- При прокладке одиночного кабеля можно аккуратно проколоть его изоляцию на расстоянии 4-5 см от края и зацепить проволоку за отверстие.
Перед тем как начать протягивание, край жгута обматывается изолентой так, чтобы получился сглаженный цилиндр, который не будет цепляться за стенки гофрированной трубы.
После этого начинается процесс «надевания» гофры на кабель. Эффективнее всего эту операцию проводить вдвоем – чтобы один человек удерживал протяжку, а второй занимался проталкиванием жгута. Если же помощника нет, придется сделать так:
- Свободный конец конструкции необходимо закрепить или примотать к чему-нибудь для удержания.
- Удерживая одной рукой трубу в натянутом состоянии, второй просовывать жгут внутрь. При этом важно не перетянуть конструкцию, чтобы протяжка не соскочила со жгута. Если это случится, придется отрезать надетую часть гофры и связывать снова. В результате может получиться труба из нескольких кусков, стыки между удобно заматывать изоляционной лентой.
Обязательно посмотрите видео. Оно полезно.
N-12 Dual – Дренажная труба из полиэтилена высокой плотности | Дренажные трубы от ADS
- Дом
- Трубка
- Двойная стенка N-12
Труба N-12 с двойной стенкой, с гладкой внутренней стенкой и гофрированной внешней стороной, обладает исключительными гидравлическими свойствами и прочностью. Изготовленная из специального полиэтилена высокой плотности, гофрированная труба N-12 с двойными стенками также обеспечивает превосходную устойчивость к коррозии и истиранию. Это делает его отличной альтернативой железобетонным (RCP) и металлическим гофрированным трубам (CMP).
N-12 ST ASTM Full Pipe
N-12 Slipline
N-12 WT ASTM
N-12 ST ASTM
N-12013 Установка с холодной погодой. N-12 WT AASHTO
Кантон MI N-12 Установка
N-12 Плейтный конец
N-12 Слипальная линия
Небольшой диаметр N-12 Pipe
Небольшой диаметр N-12 ПАРТИ
. 12 СТ ААШТО
Направляющая N-12
Раструб N-12 WT AASHTO
Документация Обзор
101 Траншейная установка (N-12 по AASHTO) Detail. pdf
Раздел «Установка» в Руководстве по дренажу.pdf
Лист продаж N-12 Flex Ag.pdf
Брошюра по трубам N-12.pdf
N-12 Plain End (ASTM) Sell Sheet.pdf
N-12 ST IB (согласно AASHTO) Sell Sheet.pdf
N-12 ST IB (согласно ASTM F2648) Sell Sheet.pdf
Плоский конец N-12 (согласно AASHTO) Спецификация. pdf
N-12 ST IB (ASTM F2648) Спецификация.pdf
N-12 ST IB (согласно AASHTO) Спецификация.pdf
N-12 WT IB (согласно ASTM F2648) Спецификация.pdf
Труба N-12 WT IB (согласно AASHTO) Спецификация.pdf
TN 2.01 Минимальная максимальная высота защитного слоя для HDPE в соответствии с AASHTO.pdf
Обзор
Трубы N-12 доступны в следующих вариантах: непроницаемые для грунта (ST), водонепроницаемые (WT) и с гладким концом, все из которых предлагают варианты соединения в виде раструба и патрубка, прокладки, обертки раструба или муфты с номинальным давлением 10,8 фунтов на квадратный дюйм. Он доступен с несколькими системами соединения и обеспечивает прочность гофрированной трубы и гидравлику с гладкими внутренними стенками для увеличения пропускной способности в упаковке на весь срок службы.
Особенности и преимущества
- Гладкая внутренняя поверхность со значением Мэннинга 0,012, обеспечивающим повышенную пропускную способность
- Инертный материал HDPE устойчив к воздействию химикатов, истиранию, горячей почве и сточным водам
- Легкий продукт с наилучшей стоимостью установки и максимальной эффективностью доставки и установки
- Структурно спроектированная гофрированная внешняя поверхность для поддержки типовой конструкции и длительной нагрузки
- Легко доступны в удобных местах для обслуживания местных проектов
- Варианты соединений для удовлетворения ваших требований к рабочим характеристикам, включая водонепроницаемые соединения, соответствующие ASTM D3212
- Доступны модели ST, WT и Plain End
- Варианты соединений включают раструбную конструкцию, прокладку, раструбную обертку или муфту с номинальным давлением 10,8 фунта/кв.
- Сертифицирован NSF для трубопроводов питьевой воды
- Не содержит нефтепродуктов, не набухает прокладки
- Стабилен при температуре от -10 до 120°F
- Нетоксичен
- Без неприятного запаха
- Не поддерживает бактерии
- Воздействие на прокладки: увеличение веса менее 1% и снижение твердости менее 1 по твердости
- Эффективно смазывает трубы и прокладки труб для безопасной и эффективной сборки. За дополнительной информацией об этих и других продуктах ADS обращайтесь к торговому представителю. .
Профнастил черный металлический со склада, распродажа
Профнастил черный металл со склада, распродажа- Логин
- Регистрация
Магазин будет работать некорректно в случае, если куки отключены.
Похоже, в вашем браузере отключен JavaScript. Для максимально удобного использования нашего сайта обязательно включите Javascript в своем браузере.
ЗАБОР ДОСТУПЕН В ТЕЧЕНИЕ 1 ЧАСА – СМОТРЕТЬ НАШУ ДОСТАВКУ И ИНФОРМАЦИЮ О ЗАБОТЕ ЗДЕСЬ0004
01837 659901
Меню
Учетная запись
Из 25,65 фунтов стерлингов
около этого продукта
*Andover Collect Гофрированный профиль. Гофрированные кровельные листы являются популярным выбором для большинства клиентов благодаря их традиционному виду. Каждый из этих листов имеет 13 гофров диаметром 3 дюйма (или 76 мм) и шириной 3 фута, 3 дюйма (990 мм) при притирке при установке. Обратите внимание, что мы рекомендуем использовать винт 65 мм с шайбой Baz с этими листами.
Обратите внимание, что изображения могут отличаться от реальных из-за особенностей освещения и ракурса камеры
Длина
Выберите вариант…
Количество
В НАЛИЧИИ
Проверка наличия. ..
Перейти в конец галереи изображений
Перейти в начало галереи изображений
Стандартные листы – 13/3 гофрированные кровельные листы толщиной 0,5, покрытые черной полиэфирной краской
Онлайн-калькулятор кровли
Используйте наш калькулятор, чтобы рассчитать, сколько кровельных листов вам нужно для вашего проекта.
Калькулятор кровли
Характеристики
Применение гофрированных кровельных листов Компания Cladco является поставщиком гофрированных кровельных листов. Полиэфирная краска в традиционном стиле используется для кровельных и коммерческих кровель, а также для облицовки жилых и коммерческих помещений. как промышленные и сельскохозяйственные сооружения. Листы могут использоваться как однослойное покрытие или как часть сборной, изолированной системы или существующей крыши. Строительство с использованием этого конкретного типа гофрированного листа может быть безопасно выполнено с уклоном до 10 градусов при использовании на крыше. Просто используйте обычные гвозди или саморезы поверх профиля. Чтобы завершить вашу кровельную систему, Cladco Profiles предлагает кровельные фонари, крепления, отделку и оклады для экономичного традиционного гофрированного листа.
Преимущества гофрированных кровельных листов с полиэфирной краской
Прочный стальной лист этого кровельного листа имеет традиционный вид, популярный на протяжении десятилетий. Экономичный вариант, этот легкий профиль легко монтируется и не требует большого количества специальных инструментов. Доступный только в черном цвете, вы построите крышу, которой сможете гордиться. Каждый лист прошел независимые испытания, чтобы убедиться, что он соответствует текущим требованиям CE EN 14782.
Обратите внимание: полиэфирную краску можно легко поцарапать, поэтому при установке следует соблюдать осторожность. Просветные листы Cladco могут иметь эстетические дефекты и повреждения, такие как царапины, следы, грязь, повреждения, сколы и потертости. Листы не подлежат возврату после получения/доставки. Пожалуйста, убедитесь, что вы знаете о состоянии перед покупкой.
Технические характеристики:
Применение: | Стена или крыша |
Внешняя отделка: | Полиэфирная краска |
Внутренняя отделка: | Светло-серый полиэстер |
Внешняя сторона: | Гофрированный профиль 13/3 (13 профилей по 3 дюйма внахлестку), высота профиля 18 мм, шаг 76 мм |
Стандартная ширина: | 990 мм при напуске |
Максимальная длина: | 3,5 м |
Минимальный шаг: | 10 градусов |
Калибровочная толщина: | 0,5 мм |
Вес: | 4,76 кг/м2 |
ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ – Всегда следует соблюдать особую осторожность при обращении с металлическими листами и накладками. Мы рекомендуем использовать правильный тип перчаток при обращении или перемещении металлических листов и накладок. Купить перчатки можно на нашем сайте.
Подробнее
Доставка
Информация
Пожалуйста, нажмите на переменные параметры на нашей странице оформления заказа.
Служба доставки по всей стране доступна для всех товаров с различными вариантами. В таблице ниже показаны доступные варианты и сроки доставки.
Полезные ссылки: Политика доставки | Политика сбора
Кровельные материалы могут быть доставлены на поддоне, согласно положениям и условиям они считаются частью упаковки и должны быть утилизированы получателем предметов. Мы не можем удалить этот поддон после доставки.
Клиент
Вопросы
Нет вопросов
Вы нашли то, что искали?
Напишите свой отзыв
Следуйте за нами
Наверх
Гофрированный металл | Дезин
Результаты поиска:
Уточните параметры поиска:
Diaz Marcellino Arquitectos облицовывает треугольный дом в Аргентине из гофрированного металла
Рифленый металл, сталь и дерево были использованы для отдаленного аргентинского убежища, в котором могут разместиться до 20 членов большой большой семьи.
Джеймс Бриллон | | Оставить комментарийЕще
Estudio Atemporal возвышается над мексиканским домом для отдыха с большой остроконечной крышей
Огромная остроконечная крыша возвышается над этим мексиканским загородным домом местной архитектурной студии Estudio Atemporal, создавая крытое пространство, которое расширяет гостиную снаружи. Подробнее
Джеймс Бриллон | | Оставить комментарийПлюп! Студия завершает строительство пары недорогих домов в джунглях Коста-Рики
Коста-Рика студия Плуп! завершила пару конструкций, увенчанных эффектными световыми люками на склонах вулкана Барва, используя недорогие материалы. Подробнее
Джеймс Бриллон | | Оставить комментарийCoast House от Stacey Farrell выходит из дюн на пляже Новой Зеландии
Архитектор Стейси Фаррелл завершила строительство дома для отдыха на берегу моря в Омауи, Новая Зеландия, который вписан в ландшафт для защиты от суровой прибрежной погоды.
Элин Гриффитс | | Оставить комментарийЕще
Обшитые металлом коробки из дома Everden от StudioAC в Торонто
Остроконечные элементы и гофрированный алюминиевый сайдинг в семейном доме, который был спроектирован канадской фирмой StudioAC, чтобы быть «эффектным, но не снисходительным». Подробнее
Дженна Макнайт | | Оставить комментарийScullion Architects добавляет пристройку из гофрированного металла к коттеджу 9 в Дублине0097
Ирландская студия Scullion Architects расширила дом в Дублине, Ирландия, сохранив остатки предыдущих пристроек и контрастируя с гофрированными металлическими формами. Подробнее
Джон Эстбери | | Оставить комментарийДеревянная терраса служит «дополнительной комнатой» для польского дома по UGO
Пустой фасад, облицованный гофрированным металлом, скрывает большую террасу в этом доме для отдыха, который архитектурная студия UGO построила недалеко от озера в Великой Польше.
Джон Эстбери | | Оставить комментарийЕще
Лукас Майно Фернандес завершает строительство Casa Un Patio в густом чилийском лесу
Местные папоротники и деревья растут в центре этого дома в Молко, Чили, который архитектор Лукас Майно Фернандес спроектировал, чтобы обеспечить непрерывность между жилыми помещениями и окружающим лесом. Подробнее
Джеймс Бриллон | | Оставить комментарийФестивальный зал Орли от Graal Architecture отсылает к жилым и промышленным зданиям
Этот многоцелевой зал для мероприятий, спроектированный французской студией Graal Architecture, напоминает типичные дома с остроконечными крышами, а также промышленные сараи, расположенные рядом с аэропортом Париж-Орли. Подробнее
Элин Гриффитс | | Оставить комментарийReddymade и Ай Вэйвэй добавляют шестиугольную пристройку к дому Salt Point
Архитектурная студияReddymade в сотрудничестве с китайским художником и активистом Ай Вэйвэем разработала пристройку из гофрированного металла с шестиугольными концами для дома выходного дня в Солт-Пойнт, Нью-Йорк. Еще
Джон Эстбери | | Оставить комментарийРезиденция Coopworth представляет собой современный взгляд на традиционный тасманский фермерский дом
Мельбурнская фирма FMD Architects завершила строительство фермерского дома в сельской местности Тасмании с внутренней отделкой из фанеры и облицовкой из гофрированного металла, напоминающей традиционные сельскохозяйственные постройки. Подробнее
Элин Гриффитс | | Оставить комментарийАрхитектурное бюро Владимира Радутного обернуло жилой квартал Чикаго гофрированной сталью
Владимир Радутный Архитекторы создали многоквартирный дом на W Rice 2016 в Чикаго, облицованный гофрированной сталью, разбитой террасами.
Том Рейвенскрофт | | Оставить комментарийПодробнее
H&P Architects проектирует белый дом из гофрированного металла в Хай Дуонг
Вьетнамская студия H&P Architects завершила строительство обшитого гофрированным металлом дома в деревне Ан Лай в Хай Зыонг, Вьетнам, с открытой планировкой интерьера и игривыми сетчатыми полами. Еще
Кайса Карлсон | | Оставить комментарийАльваро Сиза плащи Музей китайского искусства с черным гофрированным металлом
Черный гофрированный металл покрывает волнообразные стены без окон Музея искусства и образования Хуамао, которые Альваро Сиза и Карлос Кастанхейра завершили в Нинбо, Китай. Подробнее
Лиззи Крук | | Оставить комментарийDutch Invertuals проектирует крошечные офисы из гофрированных алюминиевых пластин
Студия дизайна Dutch Invertuals создала коллекцию компактных офисов из гофрированного алюминия и дерева для голландского оператора парков отдыха Droomparken.
Кайса Карлсон | | Оставить комментарийПодробнее
Судзуко Ямада заключает реконфигурируемый дом в Токио в постоянные леса
Этот японский дом, спроектированный архитектором Судзуко Ямада, соединен с садом с помощью строительных лесов из стальных труб и платформ, которые можно приспособить в соответствии с потребностями владельца. Еще
Дженнифер Хан | | Оставить комментарийПерфорированный металлический павильон от Neiheiser Argyros маскирует вентиляционные отверстия лондонского метро
Граненый скульптурный экран North Greenwich от Neiheiser Argyros предназначен для того, чтобы скрыть вытяжные вентиляционные отверстия и пожарную лестницу на станции лондонского метро. Подробнее
Лиззи Крук | | Оставить комментарийРифленые облицовки из белого металла Вьетнамский ресторан в Остине
Техасская фирма Magic Architecture покрыла этот вьетнамский ресторан белым гофрированным металлом, чтобы выделить его из «занятого и графического беспорядка» своего местоположения в Остине. Подробнее
Элеонора Гибсон | | Оставить комментарийAtelier Kento Eto спроектировал минималистичный черный дом, скрывающий высокие интерьеры
Дом в Японии от Atelier Kento Eto полностью обшит черным гофрированным металлом с раздвижными дверями, открывающими двухуровневый холл с белыми стенами. Еще
Джон Эстбери | | Оставить комментарийПоворотные красные металлические панели образуют стены соседнего павильона в Тбилиси
Коллектив дизайнеров Medium завершил 8-23-VI, павильон с движущимися стенами, который создает новое общественное место для жителей района Глдани в Тбилиси, Грузия.
