Программа для расчета теплого пола

Улитка – быстрая и простая раскладка

петель тёплого пола

Легкая и простая программа для расчётов при укладке тёплых полов.
Полезна как профессионалам так и самостоятельным строителям.
Позволяет существенно ускорить планирование и сэкономить на материале

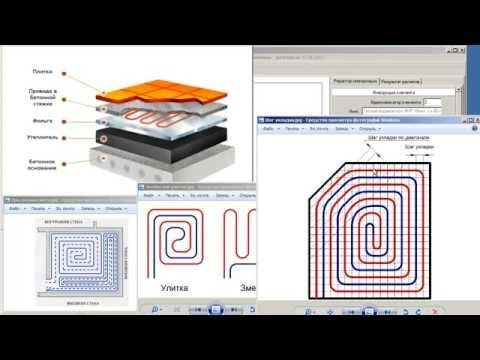

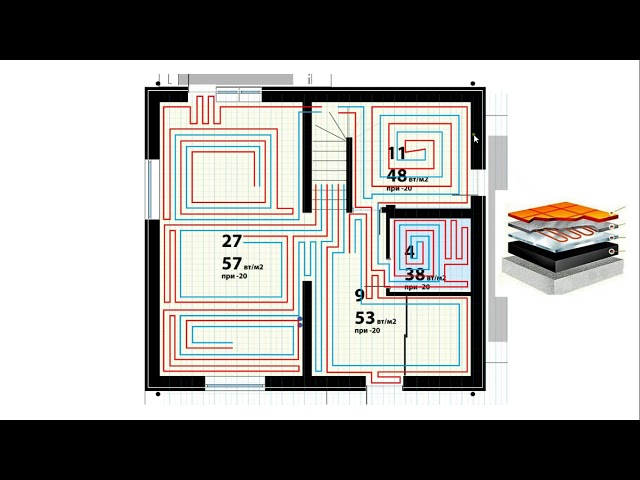

Программа позволяет быстро и удобно рисовать петли теплого пола, при этом рисование происходит по сетке, которая задается при создании нового проекта – и после этого проектирование происходит с привязкой к этой сетке, что позволяет избежать произвольных изгибов, невозможных при выполнении работ.
Выходит достаточно быстро и точно – ведь всегда попадаешь в нужный узел и не нужно целиться.

Кроме петель в программе есть возможность рисования комнат – это сделано для того, чтобы можно было быстро посчитать площадь помещения в котором будет производится укладка, а также для того, чтобы знать количество подложки

, которое будет использоваться.

Подложки бывают разных видов: либо металлическая сетка, либо пластик либо специальные варианты. Улитка позволяет с достаточной точностью оценить предстоящие финансовые затраты.

В течении получаса специалист, находясь прямо на объекте, произведёт замеры и строит план помещения, набросывет петли теплых полов и получает предварительную смету – то есть все очень оперативно.
Нет необходимости изучать какие-то специализированные CAD-ы, которые хотя и позволяют многое, но требуют длительного обучения – для того чтобы в ней начать отрисовывать хотя бы примитивные теплые полы в ванной комнате нужно не один год осваивать эту систему!
При создании петли указывается цвет, толщина линии – важные трассы делаются легко различимыми.
В программе придусмотрена

динамическая смета – при расчете сметы можно ввести стоимость метра трубы и сразу видеть итоговую сумму.

Важная функция программы – вывод проекта на печать на любое количества страниц. Проект можно распечатать с любой детализацией, после чего будет произведена печать на нескольких страницах которые можно склеить и получить большую схему.
Проекты могут храниться как локально на компьютере пользователя, так и в облачном сервисе: каждому пользователю выделяется собственное защищенное файловое хранилище под хранения его проектов.
После получения регистрационного ключа пользователь будет иметь доступ к своим проектам с любого компьютера где установлена данная программа и где есть выход в интернет. В перспективе планируется реализация простого просмотрщика прямо из интернета через браузер пользователя либо через андроид-приложение.

ЗАГРУЗИТЬ (Win)

Стоимость теплого пола (Руководство на 2020 год)

Сколько стоит теплый пол?

Затраты на напольное отопление могут начинаться с 30 фунтов стерлингов для небольших проектов и подниматься от до 10 000 фунтов стерлингов для более крупных проектов . Стоимость будет зависеть от множества факторов, таких как:

Систему теплого пола выбираете вы.
размер вашей комнаты.
Возраст вашего здания.

При внимательном рассмотрении и принятии решений, системы теплого пола являются отличным выбором для домовладельцев, поскольку они обеспечивают равномерно распределенное тепло и комфорт.

Полы с подогревом делятся на две категории: электрические и водяные системы. В системе электрического теплого пола, широко известной как «сухая система » , под полом или внутри него устанавливается набор проводов, где тепловая мощность регулируется термостатом.

Водяной теплый пол, также известный как влажная система , обеспечивает циркуляцию горячей воды по трубопроводам по всему полу, подключенным к бойлеру или тепловому насосу. Разбивка цен представлена в таблице ниже:

Стоимость полов с подогревом – модернизация по сравнению с новым домом
Тип теплого пола	Новый или отремонтированный	Стоимость материалов	Стоимость труда	Время завершения	Общая стоимость теплого пола
Электрический	После ремонта	£ 3 600 +	480–720 фунтов стерлингов	2-3 дня	4 000–4 500 фунтов стерлингов
Электрический	Новая сборка	£ 2 100 +	240–480 фунтов стерлингов	1-2 дня	2300–2 600 фунтов стерлингов
Вода	После ремонта	£ 9 000 +	1,200–1680 фунтов стерлингов	5-7 дней	10 000–11 000 фунтов стерлингов
Вода	Новая сборка	£ 4800 +	£ 960-1440	4-6 дней	5 500–6 500 фунтов стерлингов

Примерная таблица цен для дома площадью 60 м² с почасовой оплатой подрядчика 30 фунтов стерлингов

Расходы на теплый пол для пленочной электроизоляционной пленки начинаются от 50 фунтов стерлингов за квадратный метр , без учета термостата.

Для системы горячего водоснабжения вы можете рассчитывать заплатить 40 фунтов стерлингов за квадратный метр , не включая плату за установку и приобретение дополнительного оборудования.

На рынке предлагаются комплекты от 165 фунтов стерлингов для алюминиевой конструкции 140 Вт / м², включая термостат для регулируемой тепловой мощности и датчик температуры пола.

Если вы хотите получить дополнительную информацию о расходах на теплый пол, GreenMatch всегда готов вам помочь. Вы можете получить до 4 предложений, заполнив быструю форму вверху, и вскоре получите от нас известия.Форма предоставляется бесплатно, и никаких дополнительных обязательств в отношении службы нет.

Сколько стоит установка теплых полов?

Когда дело доходит до установки, на стоимость теплого пола может влиять ряд различных факторов:

тип напольного покрытия
Состояние собственности
тип теплого пола.

Больше всего будут стоить материалы, за ними следует оплата продавца. Затраты подрядчика могут варьироваться от до 200–300 фунтов стерлингов в день , и это зависит от продолжительности процесса установки.

Факторы, влияющие на затраты

Высококачественная изоляция и термостат являются важными факторами, которые повлияют на стоимость теплого пола .

Они различаются в зависимости от модели и размера собственности, но вы можете рассчитывать потратить от до 9000 фунтов стерлингов. Изоляция поможет системе распределять более высокий выход тепла. Термостат будет регулировать время выхода тепла.

Укладка труб для систем влажных полов будет проще в новом здании, где не нужно снимать старое покрытие пола.При ремонте дома на электрический тип теплые полы обойдутся дешевле материалов. Давайте посмотрим на стоимость установки ниже.

Ремонт дома Инсталляция

Одноместные номера или ванные комнаты отлично подходят для электрических полов с подогревом , особенно в небольшом проекте реконструкции.

Если вы не можете найти точный размер для своего проекта, всегда рекомендуется приобретать меньший размер и при желании добавлять дополнительный мат , который защищает от трещин. в неотапливаемых помещениях.Это позволит избежать ненужного перегрева в помещении.

Отдельный комплект кабелей для комнаты 4,5 м² стоит от 290 фунтов стерлингов .

Мокрые полы с подогревом в отремонтированном здании стоит около 150 фунтов стерлингов за м² , не считая рабочих работ, которые могут занять до 6-7 дней.

Монтаж нового здания

Расходы на обогрев пола

могут быть огромными, учитывая все сопутствующие расходы, но некоторые электрические системы являются отличным доступным решением для нового строительства.

Средняя цена за м² может начинаться с £ 35 , а установка может занять до двух дней. Однако использование электрических полов с подогревом во всем здании приведет к большим счетам за электроэнергию.

Системы теплой воды «теплый пол» больше подходят для новых домов. Мокрая система может стоить более 80 фунтов стерлингов за м², что более чем вдвое превышает сумму по сравнению с системой электрического пола.

Сколько стоит обогрев пола?

Эксплуатационные расходы водяного теплого пола зависят от многих факторов, таких как тип основного генератора системы – бойлер или тепловой насос.

Большим преимуществом установки водяного теплого пола является более низкая стоимость эксплуатации. Использование хорошего выравнивания пола может снизить необходимую температуру подачи на 20%. Наличие системы, работающей с более низкой температурой, может сэкономить вам около 10 фунтов стерлингов в год по фунтов стерлингов на каждый градус.

Как водяной, так и электрический теплый пол можно регулировать для предотвращения ненужного использования тепла. Не рекомендуется оставлять пол с подогревом постоянно включенным, особенно при хорошей теплоизоляции.

Возьмем, например, средний размер комнаты , ванная комната площадью 4 м², которая отапливается 4 часа в день. Средняя цена на электроэнергию в Великобритании составляет 14,37 фунта / кВт . Это может составить фунтов стерлингов от 10 до 11 фунтов стерлингов в месяц .

Расчеты зависят от местоположения – например, в Северной Шотландии цены на электроэнергию могут быть выше, чем в Лондоне.

Типы теплых полов и оборудования

Электрические системы обеспечивают простоту и гибкость с точки зрения установки с широким ассортиментом матов , свободных кабельных вводов и систем нагревательной пленки на выбор.

Системы водяного пола более сложны с точки зрения материалов и монтажа, но при подключении к конденсационному котлу хорошего качества или тепловому насосу они обеспечивают очень эффективную выработку энергии.

Какой пол лучше всего подходит для моего дома?
Ср. Размер номера	Подходящая электрическая система	Подходящая система водоснабжения
4 м²	Электрический коврик – Предварительно разнесенные, подходят для небольших домашних работ	Конденсационный котел – Газ дешевле электричества
14 м²	Кабель со свободной посадкой – Дешевле устанавливать в больших помещениях и вокруг нечетных углов и углов	Насос источника воздуха – Более низкие эксплуатационные расходы со временем

Система электрического теплого пола

Материалы для электрических систем полов дешевле, но, учитывая более высокие цены на электроэнергию, можно ожидать, что в долгосрочной перспективе затраты на электрические полы будут выше, чем в мокрых системах. Вот почему электрические полы – отличное решение для небольших помещений или проекта модернизации здания .

Коврики для теплого пола

Коврики с подогревом

отлично работают, если их установить под камнем, плиткой, мрамором, потому что они хорошо сохраняют тепло, что делает систему очень эффективной.

Если вы планируете использовать электрический коврик в качестве основного источника тепла, для получения достаточного тепла рекомендуется мат типа 150 Вт / м²-200 Вт / м² .

Коврики или ролики предварительно разнесены, и вы можете выбрать нужный размер для комнат правильной формы.

Положив тонкий слой изоляции поверх бетонного пола, вы гарантируете быстрое время прогрева, поскольку тепло распространяется вверх, сводя к минимуму тепловые потери.

Инвестирование в мат большей мощности на оптимизирует использование тепла, так что вы сможете наслаждаться преимуществами равномерного рассеивания тепла без увеличения затрат на электроэнергию. Для достижения оптимального тепла за меньшее время и максимальной экономии энергии положите мат на хорошо изолированный бетонный черновой пол или плиточный пол.

Свободные кабельные вводы

Проволока со свободной посадкой обеспечивает большую гибкость при размещении параметра в нужной комнате. Этот тип электрического теплого пола идеально подходит для ванной комнаты с ванной или любых больших или комнат неправильной формы .

Стоимость теплого пола этого типа варьируется в зависимости от производителя, но если вы работаете в комнате 14 м² , ожидайте, что кабельная система будет на на 20% дешевле , чем покупка электрического мата для комнаты того же размера.

Ослабленные кабели можно легко протянуть вокруг нечетных углов, а тяжелую мебель или бытовую технику можно закрепить на полу без дополнительных усилий по их удалению.

Пленка для обогрева пола

Пленочный теплый пол

легко укладывать в сухих помещениях и идеально подходит для деревянных полов , паркетных и ламинатных полов . Лучше всего устанавливать этот вид поверх бетона или ДСП.

Его можно разместить под слоем теплоизоляции или использовать на деревянных и мягких полах, поместив покрытие, которое будет способствовать передаче тепла.

В зависимости от чернового пола может потребоваться дополнительная изоляция и подложка.

Система водяного отопления

Трубы для теплого пола могут быть подключены к котлу или тепловому насосу. Ключевой характеристикой этой системы является то, что она работает с водой с температурой ниже . По своей эффективности тепловые насосы считаются подходящим вариантом для систем обогрева полов. Однако в случае гораздо более высокой потребности в отоплении более подходящим может быть бойлер.

Если в доме уже есть бойлер, приобретение энергосберегающего котла сократит ваши счета за электроэнергию. Действующие правила предписывают, что котлы, используемые для теплого пола, должны быть конденсационного типа.

Ожидайте, что при использовании конденсационного котла энергоэффективность повысится примерно на 25% по сравнению с радиаторами, в то время как тепловой насос даст еще большую разницу: до 40% более эффективной.

Температура подачи воды из бойлера может составлять от до 65 ° C в зависимости от покрытия верхнего этажа, в то время как некоторые тепловые насосы, такие как типа источника воздуха , работают с 35 ° C .Это потребует уменьшения расстояния между трубами и увеличения материальных затрат.

Инвестиции в систему водяного теплого пола окупятся в долгосрочной перспективе: эксплуатационные расходы на ниже , а на выше эффективность .

Этот тип отопления требует профессиональной установки и может привести к более высоким затратам на теплый пол в старом здании. С учетом необходимой подготовки пола, мокрые системы будет дешевле устанавливать на новые перекрытия из балок или в новостройках.

Стоимость нового котла может достигать £ 2000 для модели с рейтингом А.

С другой стороны, стоимость теплового насоса может быть даже выше, но они считаются недорогими в эксплуатации в долгосрочной перспективе.

Если вы не уверены, какой выбрать бойлер или тепловой насос, помните, что:

Тепловые насосы в три раза эффективнее и подходят для полов с подогревом с деревянными полами, требующими более низкой температуры.

Котлы , с другой стороны, могут быть более подходящими для небольших проектов и более эффективными в более холодных регионах за счет выработки большего количества энергии.

Коллекторы теплого пола

Коллекторы для теплых полов регулируют поток воды , чтобы обеспечить постоянное тепло по всему полу.

Открытые коллекторы для низких температур до 60 ° C распределяют равномерный поток и постоянную температуру без смесительного клапана.Вода циркулирует в системе теплого пола с помощью тепловых насосов.

Коллекторы со смесительным насосом требуются там, где температура воды превышает 60 ° C, для обеспечения и поддержания правильной температуры.

Эксплуатационные расходы на пол с подогревом зависят от потребления энергии и стоимости электричества в районе собственности.

Стоит ли теплый пол дешевле, чем радиаторы?

Электроэнергия дороже газа, поэтому электрические теплые полы не будут стоить дешевле, чем использование газового радиатора.

Однако после первоначальной цены на материалы и установку, водяные теплые полы со временем окупятся очень дешевыми счетами. Тепло более эффективно распределяется по комнате и обеспечивает лучший контроль температуры.

Кроме того, домовладельцы в Великобритании, использующие возобновляемых источников энергии для выработки тепла, могут претендовать на схему финансового стимулирования.

Поощрение возобновляемого тепла

Renewable Heat Incentive (RHI) – это программа правительства Великобритании, которая поощряет домовладельцев использовать возобновляемых источников энергии .Он предлагает поддержку котлов, работающих на биомассе, тепловых насосов земля-вода и воздух-вода.

Ofgem, регулирующий орган RHI, имеет дополнительную информацию о том, как подавать заявку, как производятся расчеты и о последних изменениях в схеме.

Следует ли оставлять теплый пол постоянно включенным?

Да, в холодные зимние месяцы рекомендуется оставлять его постоянно включенным. Для подогрева полов требуется больше времени, и их отключение приведет к ненужной трате энергии. Установка термостатов для разных комнат обеспечит наиболее эффективное регулирование тепла и оптимальное распределение тепла там, где это больше всего необходимо.Современные термостаты предлагают пониженную температуру, которая автоматически понижает температуру ночью и позволяет сэкономить на ваших счетах.

Найдите подходящего поставщика теплых полов в Великобритании

Чтобы найти подходящего поставщика для полов с подогревом, необходимо тщательное планирование и принятие решений . Важно сравнить компании, чтобы найти подходящее решение для вашего дома. Ниже вы можете найти поставщиков из Великобритании, специализирующихся на системах теплого пола.

Выбор подходящей цены на теплый пол зависит от размера и состояния вашей собственности. Если вы хотите получить индивидуальное решение, соответствующее вашим потребностям, мы готовы помочь вам, предоставив необязательную бесплатную услугу . Просто заполните нашу контактную форму с вашими потребностями и спецификациями, и мы свяжемся с вами в ближайшее время и предоставим до 4 предложений от ближайших к вам поставщиков.

Написано Рамона Гошева Контент-писатель Рамона – автор контента в GreenMatch, уделяющий большое внимание экологическим вопросам и устойчивости.Она получила образование в области творчества и письма, а также имеет опыт создания мероприятий и создания контента для различных сред. .

Руководство по регуляторам и термостатам теплого пола

Знание регуляторов теплого пола и правильного их использования поможет вам поддерживать комфортную температуру в доме, не тратя впустую энергию, целое состояние или землю.

Мы отвечаем на ваши наиболее часто задаваемые вопросы, чтобы помочь вам уверенно контролировать свое отопление. От того, как использовать термостаты для эффективного управления вашим полом с подогревом, до понимания панелей управления теплым полом.

Перейти к разделу руководства по регулированию теплого пола

Как использовать термостаты для теплого пола

Термостат – это просто переключатель, который включает и выключает обогрев в зависимости от температуры в помещении. Термостаты часто принимают за дроссельную заслонку, которая слишком высоко поднята, ошибочно полагая, что это ускорит нагрев вашего дома. Правильно используя термостат для пола с подогревом и установив его на желаемую температуру, вы избегаете потери энергии из-за случайного перегрева вашего дома.

Вот видео о том, как контролировать теплый пол с помощью программируемого neoStat.

Температура теплого пола – что мне установить?

Это варьируется от человека к человеку, но обычно 21 ° C – идеальная температура для жилых помещений. В спальнях обычно немного прохладнее до 18 ° C. Вы можете установить это с помощью панели управления теплым полом.

Выбранная вами температура теплого пола может иметь большое значение как для комфорта вашего дома, так и для вашего банковского баланса.По данным Energy Savings Trust, включение комнатного термостата с подогревом пола всего на 1 градус может сэкономить около 80 фунтов стерлингов и 330 кг CO2 в год.

Следует ли оставлять пол с подогревом включенным на весь день?

Это может зависеть от типа установленной вами системы теплого пола и вашего образа жизни. Как правило, для создания комфортного и гостеприимного дома, в котором не тратится энергия, следует установить таймер, который будет гарантировать включение отопления в нужный момент.

Балансировка теплых полов – пошаговое руководство

Не знаете, как использовать термостаты для теплого пола?

Когда вы «балансируете» систему теплого пола, вы рассчитываете, сколько времени требуется комнате, чтобы нагреться и остыть, используя эту информацию, чтобы определить, как спланировать напольное отопление. Попробуйте эти советы по балансировке теплого пола.

При настройке таймера используйте холодный вечер и определите, сколько времени потребуется, чтобы теплый пол нагрелся до комфортной температуры – это время разогрева.
Выключите систему и определите, сколько времени нужно системе, чтобы остыть.
С помощью этих двух цифр вы можете составить точный график работы системы теплого пола. Если вы знаете, что для достижения 21 ° C требуется 30 минут, вы можете настроить обогрев на полчаса до того, как вы придете домой с работы или встанете с постели.

Если это звучит слишком сложно, вы можете установить более сложный термостат, например neoStat от Nu-Heat. Многие регуляторы теплого пола имеют функции самообучения и могут автоматически регулировать включение отопления в течение года для достижения оптимальной производительности.

Как отрегулировать теплый пол в соответствии с вашей системой UFH

Какой самый эффективный способ контролировать теплый пол? Теплый водяной пол с подогревом очень эффективен, но его можно сделать еще больше, если вы правильно сбалансировали теплый пол.

Существует два основных типа водяных теплых полов, и управление ими осуществляется по-разному:

Как контролировать стяжку теплого пола

В системе стяжки, распространенной в новостройках, нагревательная трубка встроена под слой стяжки.

Он будет иметь высокую тепловую массу, поэтому можно ожидать, что он нагреется через некоторое время. Из-за этого стяжку полов следует включать примерно на час раньше, чем аналогичную радиаторную систему.Система теплого пола с бесшовным полом хорошо удерживает тепло, а это значит, что возможны более длительные периоды отключения.

Для повышения эффективности системы и быстрого реагирования установите температуру теплого пола на 16 ° C в периоды «выключения». Это приведет к более быстрому прогреву, поскольку системе отопления требуется меньше энергии.

Как управлять низкопрофильным подогревом и модифицировать теплый пол

Модернизированные системы теплого пола, такие как LoPro ^®, или решения, в которых труба обогрева находится близко к поверхности пола, нагреваются быстрее, чем традиционная система теплого пола со стяжкой.

Если у вас низкопрофильная система с хорошей теплоотдачей, вы можете управлять своим теплым полом так же, как и радиаторной системой, с помощью панели управления теплым полом.

Имеет ли значение, где расположены термостаты с подогревом пола?

Да, безусловно. Комнатные термостаты с подогревом полов следует размещать в таком месте, где они могут получать свободный поток воздуха из комнаты, чтобы считывать точную температуру для балансировки теплого пола.

Важно, чтобы они не блокировались такими предметами, как шторы, картины или мебель.Вы также должны убедиться, что они не находятся рядом с дополнительными источниками тепла, такими как дровяные горелки, или сквозняки.

Нужно ли мне обновить или заменить существующие регуляторы отопления?

Система отопления должна иметь термостат котла, программатор / таймер и комнатные термостаты (или термостатические радиаторные клапаны с радиаторами). Если они у вас есть, это, как правило, лишь случай понимания того, как их эффективно использовать.

Если вашим существующим элементам управления больше 14 лет, их обновление может быть платным.Новые, более точные элементы управления могут обеспечить большую экономию и комфорт.

Панели управления теплым полом – чего ожидать

Вот пример термостата пола с подогревом нового типа, которым можно управлять с помощью смартфона.

Далее в этом руководстве мы рассмотрим другие типы термостатов, в том числе простые модели термостатов с круговой шкалой.

Объяснение типов термостатов и регуляторов теплого пола

Контролируемость – важное соображение при установке теплого пола – одна из самых больших областей потерь от системы теплого пола заключается в плохом контроле теплого пола.

Стиль жизни, как правило, диктует объем требуемой управляемости, и вы должны учитывать:

Будет ли преимущество термостатов с возможностью дистанционного управления, позволяющих включать и выключать обогрев по дороге с работы домой или в доме отдыха?
Вы проводите большую часть своего времени дома со стандартным распорядком дня? В таком случае простой комнатный термостат для теплого пола с циферблатом может идеально удовлетворить ваши требования.

Чтобы упростить выбор контроллеров и термостатов для теплого пола, мы рассмотрим некоторые из самых популярных в нашем ассортименте, объясняя, что они предлагают и для каких проектов они наиболее подходят.

Познакомьтесь с высококачественным проводным устройством Nu-Heat neoStat, беспроводным neoAir и термостатом со стандартной шкалой.

neoStat с дополнительным neoHub и приложением для смартфона

Поющий и танцующий neoStat позволяет контролировать пол с подогревом с помощью загружаемого приложения. Он имеет функции отпуска, поддержания температуры и коррекции температуры. Два ключевых преимущества:

Энергосберегающий Optimum Start рассчитывает время нагрева, необходимое для обеспечения тепла, когда это необходимо, автоматически регулируя его в течение года.
Можно сотрудничать с neoHub, чтобы получить доступ к ряду «умных» функций.Отличное решение, если вы хотите точно контролировать температуру теплого пола.

Программируемые термостаты для пола с подогревом помогают повысить энергоэффективность и оперативность, поскольку в комнатах поддерживается точная температура, необходимая в течение дня. Они особенно подходят там, где нужно запрограммировать обогрев разных участков дома в разное время дня, например, обогрев спален на более короткие периоды и гостиных с полудня до вечера.

Беспроводной программируемый термостат

Благодаря тому, что эти контроллеры теплого пола являются беспроводными, они могут быть встроены в существующее здание без необходимости прокладывать проводку в стенах, вызывая меньше повреждений. Они предлагают те же функции, что и программируемый термостат neoStat, но часто являются лучшим выбором для проектов ремонта.

Стандартный циферблатный термостат – простой контроль теплого пола

Предлагает простой и эффективный индивидуальный контроль UFH для каждой комнаты
Аналогичен стандартным регуляторам отопления, поэтому большинство знакомо с их работой
Подходит для большинства проектов отопления и ремонта дома

Smart vs.Регулятор теплого пола стандартный циферблат

Nu-Heat предлагает ряд программируемых и регулируемых термостатов для любого помещения. Серия smart neoStat может предлагать дистанционное управление системой отопления с помощью загружаемого приложения.

Обновившись до neoHub и синхронизируя систему neo со смартфоном или планшетом, он открывает такие функции, как геолокация, которая позволяет термостату пола с подогревом включать и выключать теплый пол в зависимости от близости пользователя к собственности.

Проводной neoStat и беспроводной neoAir позволяют легко сбалансировать температуру теплого пола, точно рассчитать время и настроить в соответствии с вашим образом жизни и распорядком дня.

Установка контроллера теплого пола neoStat

NeoStat устанавливается как любой другой комнатный термостат с проводным подогревом полов и подходит для любого проекта. NeoHub, аналогичный беспроводному маршрутизатору, необходим для обеспечения удаленного доступа к приложению.

Каждым отдельным neoStat в собственности можно управлять с помощью смартфона или планшета, поэтому нет необходимости напрямую взаимодействовать с термостатами. Если ваш домашний декор очень минималистичный, возможность дистанционного управления через загружаемое приложение Nu-Heat означает, что элементы управления теплым полом можно скрыть.

Почему выбирают neoStat для контроля теплого пола?

Помимо стандартных функций, которые вы ожидаете от термостата, neo system также предлагает:

Географическое положение

Используйте местоположение телефона, чтобы выключить отопление на определенном расстоянии от дома, а затем снова включить при возвращении. Это может быть отличным резервом, который автоматически отключит пол с подогревом, когда дом пуст – идеально подходит для выходных, когда отопление может быть запрограммировано на работу в течение всего дня.

Оптимальный запуск

Отложите запуск теплого пола до самого последнего момента, чтобы избежать ненужного нагрева и обеспечить прогрев помещения в запрограммированное время.

Optimum Start использует информацию о скорости изменения температуры, чтобы вычислить, сколько времени необходимо отоплению для повышения температуры в здании на 1 ° C, а затем соответственно запускает отопление. Neo автоматически регулирует время нагрева в течение года.

Режим отпуска

Уменьшает заданную температуру теплого пола в доме до заданной температуры защиты от замерзания.Они автоматически вернутся в программный режим по возвращении домовладельца.

Выбор датчика

Позволяет выбирать между температурой воздуха, температурой пола или обоими. Когда оба датчика включены, датчик пола используется как датчик ограничения пола и предназначен для предотвращения перегрева пола.

Заинтересованы в установке теплого пола?

Диапазон термостатов

Nu-Heat доступен как часть их полного пакета проектирования и поставки для теплого пола, будь то в составе возобновляемой системы отопления или более традиционной системы котла. Наши специалисты могут помочь вам подобрать лучшую систему для вас и как эффективно контролировать теплый пол.

Вопросы? Просмотрите полный ассортимент термостатов или прочтите все руководства пользователя термостатов Nu-Heat здесь.

Теплый пол – TheGreenAge

Что такое теплый пол?

Напольное отопление (также известное как лучистое отопление) используется уже много тысяч лет. Римские бритты использовали гипокауст, который представлял собой подвесные полы, под которыми разводили костры, которые затем нагревали пол и, в свою очередь, нагревали ванны или комнаты. Сеть небольших труб использовалась для отвода горячего воздуха из центральной печи и обогрева здания. Это создавало конвекцию теплого воздуха, которая нагревала основное жилое пространство.

С тех пор дела пошли немного дальше, но лучистое отопление – отличный экономичный способ обогрева многих помещений в доме. В настоящее время существует два предпочтительных метода теплого пола для дома: электрические системы теплого пола или горячая вода, протекающая по трубам прямо под поверхностью пола, известные как гидравлические системы.

Прочтите, чтобы узнать о различных типах системы теплого пола.

Виды системы теплых полов

В современных системах подогрева полов для обогрева пола используются либо элементы электрического сопротивления («электрические системы»), либо текучая среда, протекающая по трубам («гидронные системы» – см. Тепловые насосы, использующие грунтовые теплоносители).Любой из этих типов может быть установлен как основная система отопления всего здания или как локальный подогрев пола для обеспечения теплового комфорта в отдельной комнате.

Электрические системы теплого пола

Электрические системы теплого пола работают с использованием элементов электрического сопротивления. Когда система включена, она нагревается, нагревая деревянный, кафельный пол или ковровое покрытие над ней. Пол тогда действует как большой радиатор; поэтому полы с подогревом иногда называют лучистым отоплением.

Эта форма теплого пола очень проста в установке, а также она очень тонкая (по сравнению с системами Hydronic), поэтому вы не потеряете высоту своих комнат, если модернизируете эту технологию в своем доме. Кроме того, элементы электрического сопротивления, составляющие систему, работают со 100% -ным КПД, поэтому все электричество, проходящее через них, превращается в тепло. Электрическая система, которую вы устанавливаете, будет зависеть от размера комнаты и типа напольного покрытия, но варианты включают в себя нагревательные маты (развернутые для покрытия больших площадей), системы электрических кабелей или незакрепленную проводку, достаточно гибкую, чтобы заполнить более неудобные места.

Большинство систем электрического теплого пола легко установить, если вы достаточно компетентны в своем деле. Однако все электрические системы отопления, установленные в доме, должны быть утверждены компетентным электриком в соответствии со строительными нормами 2005 года.

Системы водяного теплого пола

полагаются на горячую воду, нагретую в котельной системе (или с помощью теплового насоса с источником тепла или с помощью теплового насоса с источником воздуха), чтобы обеспечить теплом пол и соответствующее помещение. Горячая вода течет по трубам, расположенным ниже уровня пола, которые нагревают пол. Поскольку тепло отводится через большую площадь (все пространство пола), оно не обязательно должно быть таким горячим, как вода, протекающая через радиаторы, поскольку оно более равномерно распределяется по комнате.

В отличие от электрических систем теплого пола, гидравлические системы приведут к потере высоты помещения, если они будут модернизированы (поскольку есть трубы, по которым проходит жидкость, которые имеют более толстый профиль, чем провода).Это идеальная технология, которую можно использовать одновременно с заменой существующего пола (пожалуйста, также установите изоляцию пола, когда вы это делаете). Кроме того, в отличие от электрических систем, мы предлагаем вам пригласить сертифицированного инженера по теплому полу для установки этого типа системы.

Одним из основных преимуществ водяных систем теплого пола является то, что их также можно использовать для охлаждения помещения летом. В отличие от электрических систем, если вы перекачиваете очень холодную воду по трубам, она охладит пол и будет работать в обратном порядке, охлаждая комнату.

Наш путеводитель по лучшим системам отопления для новостроек

FastDeck

^® – экономия времени благодаря полностью сухой установке

FastDeck ^® – это революционная система теплых полов для новостроек, не требующая никаких «мокрых» операций. Это означает, что стандартные системы стяжки не требуют времени высыхания, что позволяет сэкономить до 60 дней на месте.

Как устанавливается FastDeck

^®?

FastDeck ^® устанавливается путем укладки прочной литой панели, которая удерживает нагревательную трубку, поверх изоляции.Затем поверх системы укладывается ламинированная алюминиевая конструкционная плита, входящая в комплект поставки. Напольные покрытия можно укладывать сразу.

Смотрите также

Максимальная площадь теплого пола на одном контуре
Теплые полы дропшиппинг
Как установить унитаз на теплый пол
Как подключить гребенку теплого пола
Насосно смесительный узел для теплого пола своими руками

Какая температура должна быть у водяного теплого пола
Установка термоголовки на теплый пол
Опрессовка теплого пола воздухом своими руками
Высота заливки теплого пола
Как спустить фреон с кондиционера
Как подключить мобильный кондиционер

Монтажные схемы укладки теплого водяного пола: проектирование и расчеты

Система напольного обогрева – самый комфортный и экономичный вариант отопления частного дома. Обратная сторона медали – приличная цена комплектующих и монтажа сравнительно со стоимостью радиаторной схемы. Предлагаем существенно сэкономить – закупить материалы, смонтировать водяной теплый пол своими руками и залить цементную стяжку. В помощь предоставляем поэтапную инструкцию по устройству греющих контуров с наименьшими финансовыми затратами.

Содержание

1 Общие сведения
2 Трудности на пути к теплым полам
3 Этапы работ
4 Принципы монтажа систем водяного типа
5 Вычисление полезной площади
6 Плюсы и минусы водяных полов
7 Котлы для водяного теплого пола
- 7.1 Газовые котлы для водяного теплого пола
- 7.2 Электрические котлы для водяного теплого пола
8 Требования к монтажу
9 Используемые виды труб
10 Способы подключения системы теплого пола
11 Как выбрать схему укладки трубопровода
12 Преимущества и недостатки водяного тёплого пола
13 Коллекторная группа
14 Эксплуатация тёплых полов – правила и рекомендации
15 Как самому сделать схему укладки водяного теплого пола?
- 15.1 Этап 1. Черновик
- 15.2 Этап 2. Чистовик

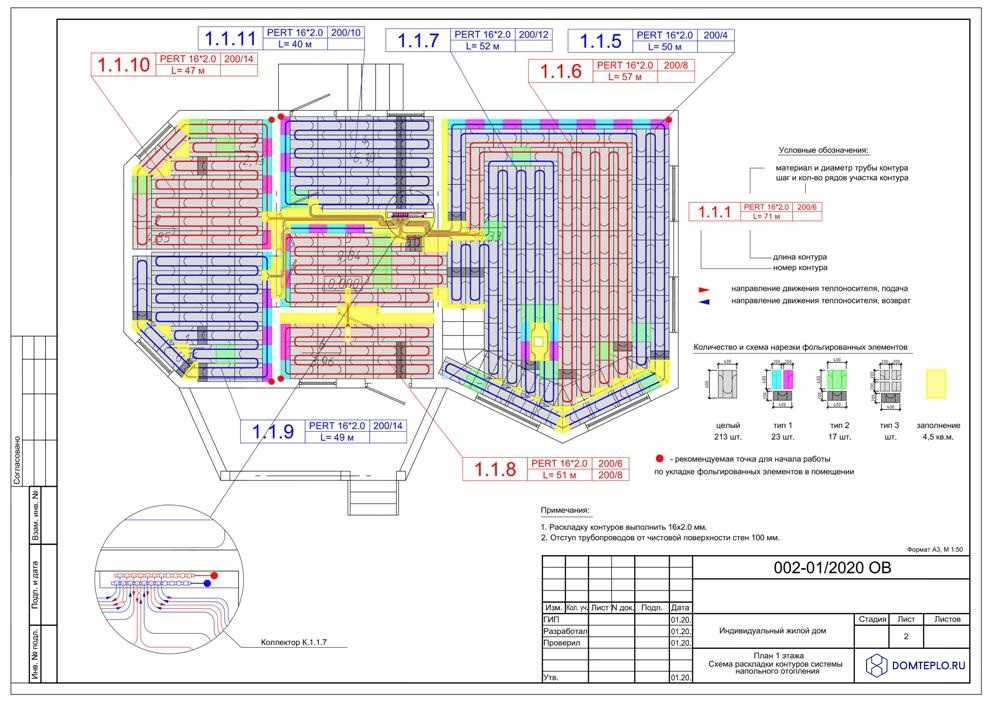

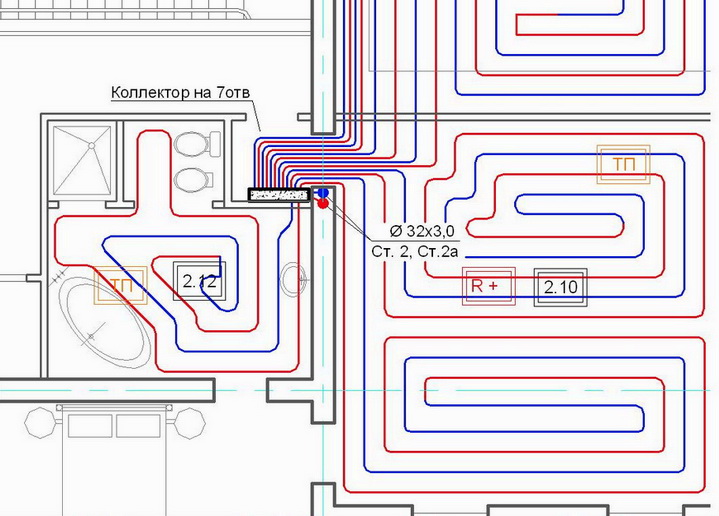

16 Чертеж прокладки труб напольного отопления и воздуховодов
17 Нюансы укладки греющего кабеля
18 Какие данные понадобятся для расчета
- 18. 1 Мощность
- 18.2 Контур
19 Пример расчета теплого пола
20 Схема монтажа теплого пола от трехходового клапана

Общие сведения

Важно: Он не обязателен, если площадь пола небольшая от пятнадцати до двадцати квадратных метров и является вспомогательным отоплением. А вот если он представляет основное отопление или имеет большую площадь от 20 м2, то проект обязательно должен быть.

Причины необходимости составления проекта:

Монтажные схемы водяных теплых полов в частном доме: нюансы Проект водяного пола Схема укладки труб теплого водяного пола: змейка, улитка и комбинированная Раскладка теплого пола: как разложить трубы водяного пола, план и схема раскладки кабелей электрического теплого пола – Теплый Дом Расчет водяного теплого пола: как рассчитать мощность и длину контура Монтажные схемы укладки теплого водяного пола: проектирование и расчеты

При сдаче в эксплуатацию нового жилья без надлежащей проектной документации вам откажут в воде;
Если монтаж выполняется строительной бригадой, то для них проект необходим, потому что договор подряда заключается на основе именно этого проекта. Он служит обязательным вложением к договору;
С помощью грамотно составленного проекта значительно экономятся средства на приобретение расходного материала. Так как такой пол считается достаточно дорогостоящим .

Трудности на пути к теплым полам

Каждый, кто начинает глубоко вникать в этот вопрос, сталкивается с рядом трудностей. Например, одна из них это сохранение давления при подключении отопительных контуров. В чем именно заключается проблема? Протяженность отопительного водяного контура может достигать до 100 метров. Соответственно, на такой длине будет сильно теряться давление. Поэтому при монтаже важно учитывать этот факт, в противном случае можно легко испортить отопление у ваших соседей по одному стояку. Их радиаторы будут попросту холодные.

Другая проблема подключения заключается в большой разнице температуры теплоносителя. В общей системе она достигает до 75 °С. Если теплый пол напрямую подключить, то контур будет очень горячим. Требуемая температура для обогрева пола должна достигать в среднем 25–30 °С. Чтобы этого достичь потребуется установить смесительный узел. Он будет подмешивать в подачу охлажденный теплоноситель из обратки или же сокращать напор горячего теплоносителя.

Еще одна причина, почему теплые полы не приветствуют в квартирах, это использование коллектора, который подключается к подаче и обратке, как это указано на схеме ниже:

Такая схема вызовет явный дисбаланс в температуре теплоносителя у соседей сверху или внизу, как следствие будут холодные радиаторы. Почему? Причина кроится в гидравлическом сопротивлении. У радиатора оно намного меньше чем у системы теплого пола. В результате насос накачивает теплоноситель в трубопровод теплого пола, а в общей системе напор значительно уменьшается. Как следствие теплоноситель не сможет доходить до батарей ваших соседей. Такая система подключения теплого водяного пола имеет явные недостатки.

Этапы работ

Устройство теплого пола в квартире либо частном доме – это комплекс мероприятий, выполняющихся в строгом порядке:

Проектирование – расчет необходимой теплоотдачи, шага укладки и длины труб, разбивка на контуры. В зависимости от типа основания (перекрытия) подбирается состав «пирога» теплого пола.
Выбор комплектующих и стройматериалов – утеплителя, труб, коллектора со смесительным узлом и прочих вспомогательных элементов.
Подготовка основания.
Монтажные работы – раскладка утеплителя и трубопроводов, установка и подключение распределительной гребенки.
Заполнение системы теплоносителем, гидравлические испытания – опрессовка.
Заливка монолитной стяжки на цементно-песчаном растворе, первичный запуск и прогрев.

Рекомендация. Выполняйте монтаж ТП в процессе строительства здания, сразу после возведения перегородок между комнатами. Это позволит предусмотреть нужную высоту порогов и свободно уместить «пирог» под напольное покрытие. Если в жилых помещениях уже сформированы дверные проемы с низкими порогами, попробуйте выйти из ситуации предлагаемыми способами.

Перейдем к подробному рассмотрению каждого этапа обустройства нагревательных полов.

Принципы монтажа систем водяного типа

Сначала нужно подготовить основание: выровнять его и очистить от загрязнений. После этого укладывают слой теплоизоляции, часто для этого используют плиты экструдированного пенополистирола.

Такой материал поставляется в виде плит, которые не сложно установить. После этого теплоизоляционный материал застилают гидроизолирующей пленкой.

Перед началом монтажа по периметру комнаты кладут демпферную ленту, чтобы компенсировать тепловое расширение во время работы системы. На больших площадях ее устанавливают не только вдоль стен, но и в проходящие посредине помещения швы.

Если утеплитель и лента уложены правильно, то пленку можно будет аккуратно заправить за край теплоизоляционного материала, она ляжет ровно и с небольшим натяжением.

Демпферная лента, установленная по периметру помещения, необходима при применении бетонной стяжки для укладки ТП, чтобы компенсировать тепловое расширение Поверх пленки нужно уложить трубы для горячей воды, именно на этом этапе должна быть реализована схема укладки водяного теплого пола, ее выбирают заранее. Трубы следует укладывать ровно, стараясь сохранить равное расстояние между ними, чтобы добиться равномерного прогрева пола.

Какой бы ни была выбранная схема ТП, следует правильно согнуть трубу и аккуратно разложить ее по разметочной сетке, чтобы прогрев пола был равномерным

Уложенные коммуникации подключают к распределительному коллектору, через который подключаются к отопительной системе дома, к котлу и т.п. Трубы заливают бетонной стяжкой, после чего необходимо подождать ее полного высыхания. Остается проверить работу системы и уложить напольное покрытие.

Каждую петлю трубы подключают к коллектору. Желательно, чтобы отдельные участки системы обладали примерно равной длиной и гидравлическим сопротивлением

При монтаже систем этого типа мелочей не существует. Небольшая погрешность может вызвать серьезную поломку в будущем.

Поэтому имеет смысл учесть ряд полезных советов еще перед началом монтажных работ:

Прежнюю стяжку лучше полностью демонтировать, а гидроизоляцию и утеплитель положить на максимально прочное основание, тщательно выровненное по горизонтали.
Не стоит думать, что под стяжкой неровности основания будут незаметны, все перепады более 10 мм нужно старательно выровнять.
Если в одном помещении укладывается несколько отдельных контуров системы, пространство между ними следует разделить демпферной лентой, не ограничиваясь только ее укладкой по периметру.
На небольших участках в качестве утеплителя вполне допустимо использовать пенофол.
Над неотапливаемым подвалом или на грунте нужно сделать максимально надежное утепление, например, слой керамзита и плиты пенополистирола не менее 50 мм толщиной.
Прикрепляя трубы к сетке, не следует затягивать стяжки слишком туго, чтобы не повредить трубу.
Диаметр трубы для такой системы может варьироваться в пределах 16-20 мм, материал должен быть рассчитан на давление не менее 10 бар и нагрев до 95 градусов.
При ограниченном бюджете не стоит тратиться на трубы с опциями в виде дополнительной защиты, хотя армирование полипропиленовых коммуникаций стекловолокном лишним не будет.
Чтобы автоматизировать работу системы, нужно правильно выбрать и установить коллектор, дополнив его конструкцию сервоприводами, датчикам давления, воздухоотводчиками и другими полезными устройствами.
Ящик коллектора размещают в нише на стене, он должен возвышаться над уровнем пола достаточно высоко, чтобы можно было правильно изогнуть входящие в него трубы.
Все трубы должны выходить из коллектора вниз, и никогда – вверх, чтобы обеспечить корректную работу устройств для отведения воздуха, попавшего в систему.
Не рекомендуется делать нишу для коллектора в несущих стенах, если другого варианта нет, лучше просто установить шкаф на стене, а не внутри ее.

По понятным причинам исправить огрехи после окончания монтажа такой системы может быть очень затруднительно, поэтому следует все операции выполнять очень внимательно. Например, каждая петля должна состоять из одной цельной трубы, никакие спайки и любые другие соединения недопустимы.

Вычисление полезной площади

Для проведения этих вычислений потребуется план комнаты. При нанесении контуров системы, следует отступить от стен сантиметров на 25-30 и заштриховать получившуюся свободную полосу. Если в помещении стоит мебель, которая не будет менять своего положения, например, кухонный гарнитур или стенка в гостиной, то все предполагаемые занятые места нужно так же отметить и заштриховать.

Оставшаяся не закрашенная часть пола и является полезной площадью, на которой будет монтироваться теплый пол. Так происходит расчет теплых полов (водяных) по площади помещения.

Максимальная площадь отопления теплого водяного пола составляет 20 м2, если площадь больше, тогда надо ее разделять на части.

Плюсы и минусы водяных полов

Тёплый пол для многих владельцев представляется удобным способом обогрева дома. Он ценится за множество плюсов:

При всем удобстве и выгоде укладка и работа водяного тёплого пола имеют свои проблемы, которые определяют его минусы. Во-первых, такая конструкция требует разработки четкого и грамотного проекта. С этой работой могут справиться лишь специалисты, имеющие необходимую квалификацию.

Схема укладки и подключения теплого водяного пола Расчет теплого водяного пола – как рассчитать теплый водяной пол самостоятельно? Схема укладки водяного теплого пола – Пол Проектирование и монтаж теплого пола Технология укладки теплого водяного пола своими руками, инструкция в подробностях Как рассчитать расстояние между трубами и их количество при монтаже теплого пола – Проф Трубы

Во-вторых, напольная система отопления возможна только в частных домах. Получить разрешение на монтаж в квартире, которая получает централизованное городское отопление, практически нереально из-за потенциальной возможности аварии. В-третьих, не все напольные покрытия сочетаются с тёплым полом. Мастера рекомендуют класть финишным слоем ламинат, плитку или качественный линолеум. Такие материалы как паркет и ковролин не подходят для укладки поверх проложенных труб, так как обладают высокими теплоизолирующими свойствами.

Линолеум низкого качества при нагреве может выделять вредные вещества с неприятным запахом.

Котлы для водяного теплого пола

Здесь вопрос куда более сложный чем расписывается на форумах, связано это с тем, что котлов в последнее время стало очень и очень много, энергоносители применяются тоже в корне разные, но в данной статье мы поговорим именно о применение их к водяным теплым полам.

Газовые котлы для водяного теплого пола

Начнем традиционно с газовых котлов, в этом случае экономическая целесообразность водяного теплого пола (при правильном монтаже конечно же) возрастает значительно. Данные котлы, в наше время, стали значительно умнее чем еще всего 5 лет тому назад, в маленьком корпусе практически помещается котельная с теплообменниками, расширительным баком, насосом и системой управления. При достаточно невысокой (в сравнении с соседними странами) цене на газ и высоком кпд, обогрев теплыми полами становится выгоднее традиционной системы радиаторного отопления почти на 30%.

Еще, очень существенным нюансом является то, что стартует такой котел в считанные секунды, а значит можно четко регулировать потребление энергоресурсов и не гонять котел в холостую, что не скажешь например о твердотопливных котлах. Оговорюсь лишь о том, что для этого всё же нужна система автоматизации теплого пола которая будет контролировать температуры в помещении и под напольным покрытием.

Электрические котлы для водяного теплого пола

Для постоянного использования водяного теплого пола, электрический котел не лучший выбор. Использовать его в качестве резервного, на случай ремонта или обслуживания основного котла, или до того момента пока подтянут газ к дому еще можно, но не для постоянной работы.

Почему так? Всё достаточно просто, во-первых, данные котлы со временем теряют свое кпд, по причине обрастания ТЭНов накипью например, во-вторых, энергопотери, которые происходят в момент транспортировки теплоносителя до контура значительны, а ввиду меньше мощности, в сравнении с тем же газовым котлом, потребуется куда больше времени для первого пуска и выхода на рабочую температуру системы. Если вы хотите сделать водяной теплый пол и подключить к электрическому котлу, экономии ждать не приходится!

В данном случае рассмотрите лучше возможность укладки электрических теплых полов.

Требования к монтажу

Существуют основные правила укладки теплого водяного пола, несоблюдение которых может привести к неэффективной работе системы и даже к аварии.

Для работы теплого пола в системе используется циркуляционный насос. При естественной циркуляции трубопровод, уложенный на плоскую поверхность, функционировать не будет.

При монтаже (водяные теплые полы технология монтажа) пола под бетонную стяжку (от чего зависит толщина стяжки для водяного теплого пола) необходимо по периметру комнаты уложить демпферную ленту, она будет компенсировать температурное расширение стяжки. Если комната большая, или если длина хотя бы одной стены превышает 8 метров, демпферную ленту кладут также в середине помещения, поперек.

Для полноценной работы системы необходимо правильно сформировать пирог пола.

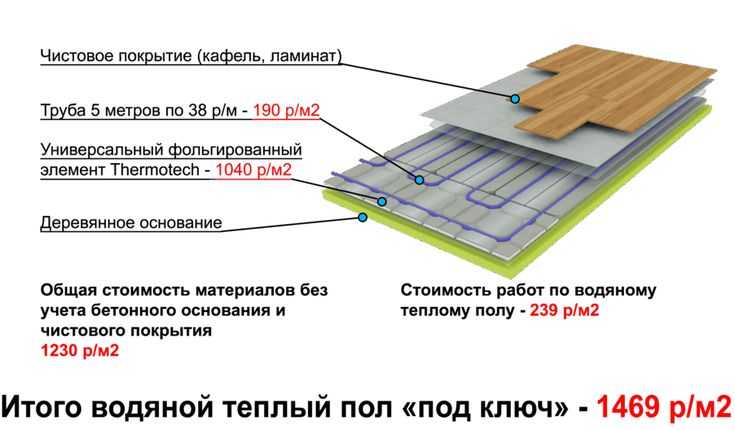

Последовательность слоев:

Монтажные схемы укладки теплого водяного пола: проектирование и расчеты Монтажные схемы укладки теплого водяного пола: проектирование и расчеты Теплый пол водяной своими руками: как сделать монтаж Схема укладки петель водяного теплого пола Расчет водяного теплого пола Расчет стоимости водяного теплого пола, водяной теплый пол своими руками. Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов – Электромонтаж Расчет теплого пола – Лучшее отопление

Максимально допустимая температура пола – 30 градусов. Теплоноситель прямо из котла горячее. Чтобы оптимизировать температуру, на коллектор устанавливают смеситель.

Кроме смесителя на гребенке должны стоять (выбор комплектующих для теплого водяного пола):

манометр;
воздушный клапан – для стравливания воздуха из контура;
регулировочный клапан;
кран для слива воды из системы.

Перед монтажом стяжки (в отсутствие стяжки – перед укладкой финишного покрытия) система должна пройти опрессовку. В контур закачивают компрессором воздух (давление – 3-4 атмосферы) и проверяют, не нарушилась ли герметичность.

Включать систему можно только после полного затвердевания бетона, т.е. через месяц после заливки стяжки.

Используемые виды труб

Долгое время наиболее популярными оставались металлопластиковые трубы, сейчас все активнее применяются трубы из сшитого полиэтилена.

Главное достоинство этих материалов с точки зрения возможности устройства ТП состоит в способности гнуться.

Благодаря этому, контур можно выполнить из одного цельного отрезка трубы, в результате чего риск протечек сводится к нулю. Проще всего работать с металлопластиковой трубой, так как она после сгибания держит форму. Полиэтилен же стремится разогнуться, поэтому его приходится фиксировать более жестко.

Для устройства ТП применяют и полипропиленовые трубы. Гнуть их нельзя, поэтому контур приходится набирать из отдельных элементов – труб и колен. Тем не менее, полипропиленовый контур является столь же надежным в плане протечек, как и выполненный из цельного куска металлопластиковой трубы.

Дело в том, что полипропиленовые детали при помощи сварки фактически соединяются в одно цельное изделие. Поэтому противоречий с нормами, запрещающими скрытую прокладку участков трубопроводов с разъемными соединениями, не возникает.

Важно знать, что полипропилен сильно меняется в размерах при изменении температуры (коэффициент температурного расширения составляет 0,15 мм/м*градус против 0,026 мм/м*градус для металлопластика). Поэтому при устройстве ТП и систем отопления вообще нужно применять армированные трубы, у которых упомянутый коэффициент в 10 раз ниже.

Трубы из сшитого полиэтилена

Более удобными в монтаже являются полипропиленовые трубы с армированием из стекловолокна, так как при сварке они не нуждаются в дополнительной обработке (стекловолокно подобно основному материалу не боится коррозии).

А вот при использовании труб с алюминиевым армированием последнее в месте сварки приходится счищать специальным инструментом. Если сварку выполнить без зачистки алюминия, он будет контактировать с водой, что приведет к развитию коррозии и, как следствие, потере трубой прочности и разгерметизации соединения. Схема водяного теплого пола

Разрабатывая схему ТП, необходимо учитывать следующие моменты:

Длина трубы в каждом контуре не должна превышать 90 м, в противном случае его гидравлическое сопротивление окажется слишком большим, а теплоноситель будет сильно остывать. При укладке труб с шагом в 200 мм на 1 кв. м площади приходится около 5 м.п. трубы. Таким образом, средняя площадь, которую может занимать один контур, составляет 18 кв. м. Если отапливаемое помещение является более просторным, в нем укладывают несколько контуров. При этом те из них, которые подключены к одному коллектору, стремятся делать равными по гидравлическому сопротивлению.
Не нужно делать общий контур для комнаты и прилегающего к ней балкона или веранды. Такие помещения должны быть оборудованы собственной системой ТП. Если же она будет объединена с комнатной, то все тепло будет улетучиваться в более холодной «пристройке» и комнату невозможно будет нагреть.

Схема укладки водяного теплого пола

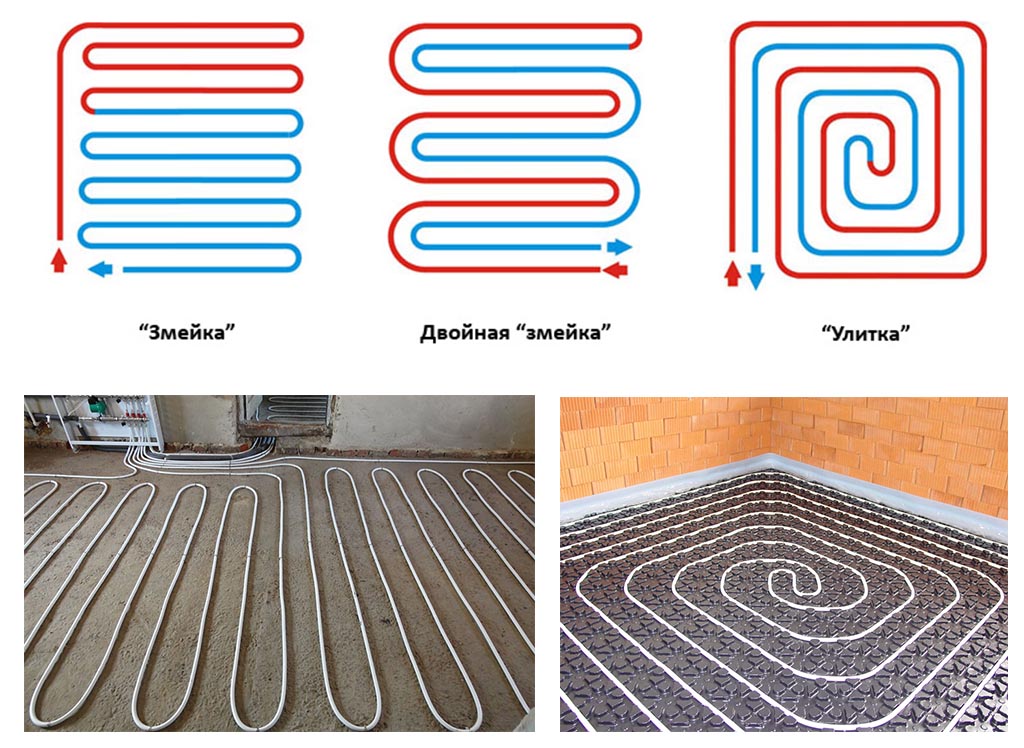

Маршрут укладки труб зависит от теплотехнических параметров помещения. Применяют два основных варианта:

«Змейка»: применяется в том случае, если в помещении имеется хорошо выраженная зона с увеличенными теплопотерями – как правило, это наружная стена с большим окном. Начало «змейки», в котором теплоноситель является наиболее горячим, располагают у холодной стены, при этом шаг укладки труб здесь сокращают до минимального (наименьшее значение составляет 75 мм). По мере удаления от стены шаг увеличивают. Если точка подключения контура находится не у холодной стены, то участок до нее следует обернуть теплоизоляционным материалом.
Спираль: применяется в помещениях без окон, где зоны с интенсивными теплопотерями отсутствуют. Это может быть санузел или прихожая. Сначала спираль укладывают от периферии к центру, размещая трубы с двойным шагом, затем двигаются в обратном направлении, укладывая трубы в промежутки между только что уложенными. Нетрудно заметить, что спиральная компоновка контура обеспечивает самый равномерный обогрев помещения.

Обычно в контурах ТП укладывают трубы диаметром в 16 – 20 мм. Минимальный шаг мы уже обозначили – 75 мм, максимальный же составляет 300 мм.

Важно знать, что разработка схемы ТП, несмотря на обманчивую простоту, требует достаточно глубоких знаний в области теплотехники. Следует выполнить точный расчет, в котором будут увязаны характерные для помещения теплопотери (зависят от целого ряда факторов) и такие параметры ТП, как температура теплоносителя, способ укладки труб, их диаметр и шаг.

Если смонтировать систему ТП «на глазок» или «как у соседа», весьма вероятной будет некорректная ее работа. Одно из следствий «самодеятельности» – наличие «тепловой зебры», которая состоит в ощутимом перепаде температур в пределах длины стопы.

Незнание тонкостей гидравлики приведет к тому, что циркуляционный насос не сможет продавить теплоноситель через систему либо его циркуляция в контурах будет неравномерной.

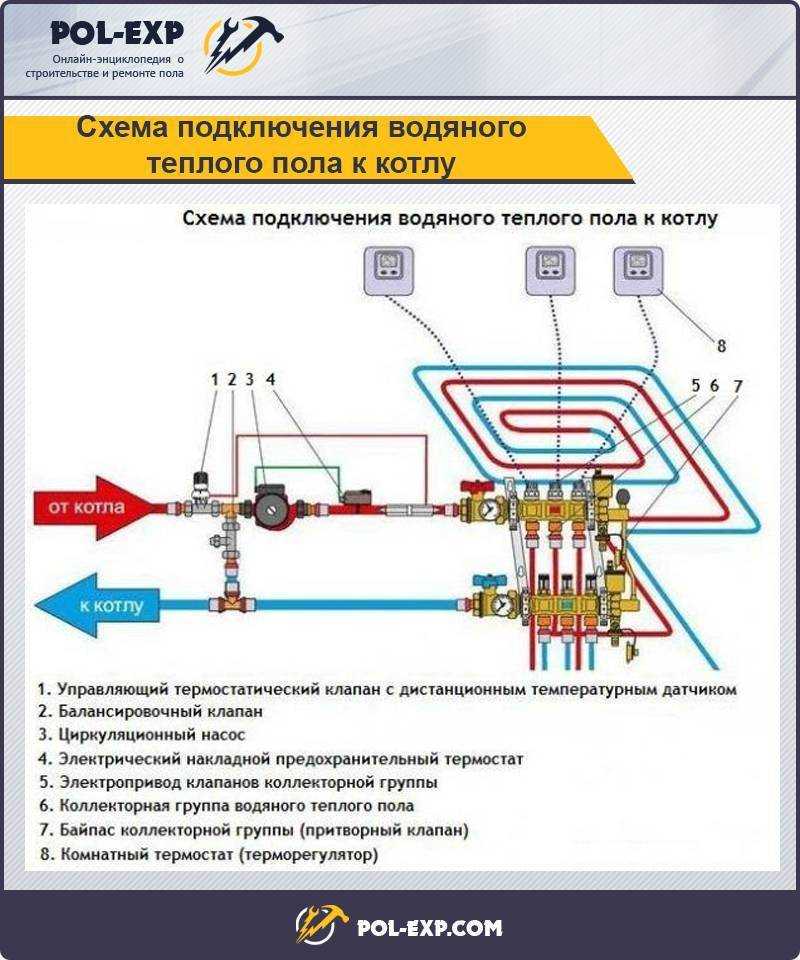

Способы подключения системы теплого пола

Подключить своими руками водяной пол следует по цепи соединения «трубы-коллектор-котел». Наиболее распространенные варианты это:

Системы с использованием коллектора.
Подключение с использованием трехходовых смесителей;
Подключение с помощью циркуляционного насоса.

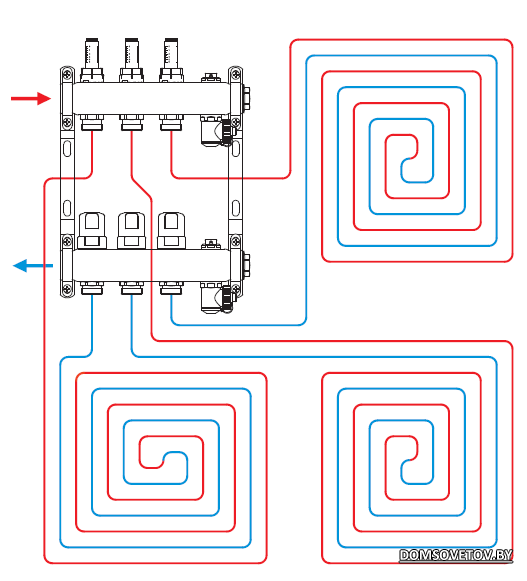

При подключении с использованием коллектора система монтируется так, чтобы к коллекторному шкафу свободно подводились обратные и подающие трубы. Далее к трубам подсоединяются баковые коллекторные выходы, обеспечивающие подачу и обратный ход теплоносителя. Конструкция снабжается запорными вентилями, с установленными в них термометрами для наблюдения за температурным режимом.

Крепеж труб, вентилей и прочих элементов выполняется с помощью компрессорных фитингов. Кроме того, крепеж коллекторов к контуру водяного пола можно делать с помощью специальных соединений – латунной гайки, зажимного кольца или втулки опоры. На последнем этапе коллектор соединяется с трубами-теплоносителями.

Если монтировать и подключать систему с трехходовым смесителем, то устанавливать его следует на выходе обратного контура. Смонтировать такую систему можно своими руками, подсоединив напрямую трехходовой смеситель с помощью труб к котлу.

Коллектор нужно дополнить разветвителем, на верхней стороне которого устанавливается воздухоотводчик. Этот элемент обеспечит вывод пузырьков воздуха из закрытой системы. Крепеж всех компонентов цепи можно выполнить с помощью фитингов или зажимных колец.

Если система отличается слабым напором воды, а смеситель не нужен, то можно установить циркуляционный насос, оборудованный термостатом. Насос можно подключить к центральной отопительной системе, однако делать это нужно после согласования с разрешающими органами ЖЭКа. Устанавливать насос желательно на обратном контуре системы, так как при установке на контур подачи он будет забирать лишнюю воду, что может нанести вред центральной отопительной системе.

Как выбрать схему укладки трубопровода

Прежде чем начать монтаж и обустройство системы «теплый пол», необходимо ознакомиться со схемами укладки теплого водяного пола, их преимуществами и недостатками. Схем таких несколько:

«Змейка» — укладка трубопровода происходит параллельно друг другу от стены к стене. Легкая в монтаже и проектировании, но в таком методе раскладки присутствует небольшой перепад температуры поверхности на некоторых участках. Это немного уменьшает комфорт и уют. Для купирования такого негативного момента при проектировке предусматривают ограничение на разницу температур теплоносителя в подаче и обратке.
«Улитка» — укладка трубопровода происходит по периметру помещения от стен к центру. Более сложный монтаж и проектирование. Но теплораспределение более равномерное, за счет чередования труб с горячим теплоносителем и с остывшим.
«Комбинированный» — когда применяются оба эти способа в одном помещении.

Любая монтажная схема подключения теплого пола к системе отопления укладки водяного теплого пола в частном доме позволяет использовать необходимый из вышеперечисленных видов, несмотря на их плюсы и минусы.

Преимущества и недостатки водяного тёплого пола

Основной плюс гидравлических полов — обеспечение горизонтального равномерного прогрева помещения. При этом распространение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных устройств. Особенно рекомендован монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, как уже говорилось выше, они более экономичны при использовании.

Эффективность работы водяных полов зависит от хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Но монтаж такой системы в ванной комнате или туалете имеет свои недостатки — возможность перегрева поверхности, так как чаще нагревательный элемент подсоединяется к полотенцесушителю.

Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог» подразумевает наличие толстого слоя бетонной стяжки. Также, бетонная заливка значительно утяжеляет конструкцию, поэтому требуется провести работы по укреплению перекрытий.

Коллекторная группа

Для того чтобы расчет водяного теплого пола был точным, подключать его к системе отопления необходимо через коллекторный узел. Это устройство, регулирующее подачу теплоносителя в контур. Если в одной комнате устроено больше одного контура, коллектор должен быть оснащен регуляторами расхода. Иначе длинный контур может прогреваться слабее или не греться вообще.

Кроме того, если не все комнаты в доме оснащены «теплым полом» и в систему подается вода достаточно высокой температуры, возникает необходимость установки смесительного узла. Здесь температура теплоносителя будет снижена.

Для того чтобы правильно расположить трубы теплого пола и коллекторные шкафы, посмотрите пример расчета теплого пола в следующем видео уроке.

Вот собственно и все. Кроме этого вам понадобиться стандартный инструмент для работы с выбранным видом труб и умелые руки.

Похожие записи: Трубы для водяного теплого пола: разбираемся, какие лучше использовать и почему Устройство теплого водяного пола своими руками: с чем вам придется столкнуться при монтаже? Типичные ошибки при монтаже водяного теплого пола: на что следует обращать внимание?

Эксплуатация тёплых полов – правила и рекомендации

Профессионально спроектированная и собранная система водяного напольного обогрева хороша тем, что к ней не применим термин эксплуатация. Элементы этой системы не видно, не слышно, но действие её ощущается всем телом – просто в доме тепло.

Не где-то около радиатора отопления или напротив камина. В доме с водяными тёплыми полами просто тепло.

Схемы укладки теплого водяного пола: разбор самых эффективных монтажных вариантов – Электромонтаж Схема водяного теплого пола в частном доме: правила и ошибки монтажа Правила проектирования теплого пола Технология укладки теплого водяного пола своими руками, инструкция в подробностях Расчет теплого водяного пола: программа калькулятор Расчет теплого пола водяного самостоятельно – формулы, инструкция!

Комфортное состояние обеспечивается системой управления. Чем она сложнее и дороже, тем точнее можно отрегулировать режимы обогрева и скорость реакции на изменение окружающих условий.

Единственное правило – плановая замена теплоносителя и регулярное сервисное обслуживание специалистами.

Как самому сделать схему укладки водяного теплого пола?

В этой статье и видео уроке разберем простой и понятный способ как сделать схему укладки водяного теплого пола от руки. Для этого не надо быть гением математики. Просто необходимо немного попрактиковаться. Я за 18 лет монтажа теплого пола первый раз нарисовал такую схему, так как мы с партнерами научились монтировать полы без схемы, опираясь на опыт и здравый смысл. При этом очень редко ошибаемся. Но на работу системы теплого пола это не влияет. Поэтому читаем далее.

Этап 1. Черновик

Для того, чтобы сделать схему укладки теплого пола, вам понадобиться план вашего строения в формате А3 и еще один план в формате А4 . На маленьком формате от руки необходимо пометить зоны и нарисовать контуры отопления без глубокого рассуждения. И оставить этот черновик на денек для созревания.

Дело в том, что наш мозг работает определенным образом. И этот образ подразумевает постановку правильного задания, для того, чтобы получить грамотное решение. Так и в нашем случае, я сначала сделал черновик, прямо сидя на объекте и ожидая прораба. Потом вернулся к нему через пару дней и увидел изменения, которые необходимо внести в схему теплого пола.

В качестве способа укладки водяного теплого пола я выбрал спираль. И хочу вам показать то, что не надо изобретать. Берем спираль и рисуем ее везде. Иногда ровняя зоны змейкой. Это само просто и надежно. Потом когда Вы немного освоите этот процесс, то сможете рисовать и реализовывать самые изощренные способы раскладки.

На плане видно, что я рекомендую смонтировать распределительный коллектор теплого пола в шкаф прихожей, так как это самое близкое место к центру данного дома. Дом двухэтажный. На первом этаже решили сделать теплый водяной пол, а на втором радиаторы.

Этап 2.

Чистовик

Итак, первый круг схемы укладки водяного теплого пола у меня начинается с кухни.

Я всегда рекомендую начинать с самого легкого круга. Так и здесь. Кухня самая первая и самая маленькая. Возникает конечно вопрос выравнивания контуров по длине трубы. Этот вопрос думаю можно решить именно шириной шага укладки трубы. Например, кухню и помещения рядом можно сделать с шагом 100 мм, или объединить их вместе. Эту задачу придется решить самому заказчику.

Пока рассмотрим так, как я нарисовал. Второй контур покрывает комнату рядом с кухней.

Тоже небольшая и удобно прямоугольная форма. Раскатываем трубы с шагом 100 мм и все.

Третий и четвертый контур покрывают столовую.

Это самое большое помещение, следовательно, схему укладки водяного теплого пола я разделил пополам. Всего площадь этого помещения составляет 22 квадратных метра. По 11 квадратов на контур теплого пола. Если умножим 11х6,5 метров трубы, (это расход трубы при шаге 150 мм), то получим длину контура 71 метров +около 8 метров на магистраль.

Пятый контур — это небольшая гостевая спальня.

Тоже прямоугольной формы. И как Вы заметили, контуром 4 и 5 я выровнял место перед лестницей, для удобства монтажа последующих контуров теплого пола. Многие спрашивают, стоит ли обходить мебель и другие помехи для теплого пола? Я говорю исходя из чисто практических наблюдений — НЕТ! Не надо обходить. Так как если Вы все сделали правильно, то у вас не будет избыточной температуры.

А, следовательно, мебель и другие предметы интерьера и покрытия пола не будут пересыхать. Ко всему прочему, многие любят делать перестановку мебели. И как в этом случае быть. По холодному куску пола ходить? Обойти необходимо, например, лестницы и встроенные шкафы купе. Также обходиться мебель кухонного гарнитура и сан фаянс.

Но иногда я не обхожу душевые поддоны из камня или полностью литые из бетона.

Шестой контур в схеме укладки водяного теплого пола я начал с прихожей второго выхода из дома.

Далее этой же трубой накрыл санузел. В санузле я использовал змейку для выравнивания основной зоны. И внутри змейки нарисовал спираль. Выйдя из санузла, я закончил этот контур на оставшемся месте прихожей. Этот контур я нарисовал таким образом, для того чтобы в межсезонье его можно было включить и отсечь входную зону, обогреть прихожую и санузел.

Вот мы шаг за шагом сделали схему укладки водяного теплого пола. Обозначим основные моменты:

Обязательное выравнивание контуров теплого пола площадью помещений или шагом раскладки трубы.
Размещение распределительного коллектора ближе к центру помещения.
Магистраль подач и обратки прячем в пирог теплого пола.
Используем спираль, как основной вид раскладки труб контура теплого пола. Змейку — как дополнительный элемент выравнивания зон теплого пола.

Остался один вопрос. Как провести магистраль подачи и обратки для распределителя теплого пола? Очень просто. Прямо по черновой стяжке ведем трубу, например дм 32 мм ППР из котельной к распределителю. Одеваем изоляцию обязательно и крепим к полу. Потом обходим полистиролом сверху пленку и никому эта магистраль не мешает и свое дело выполняет.

Читайте так же:

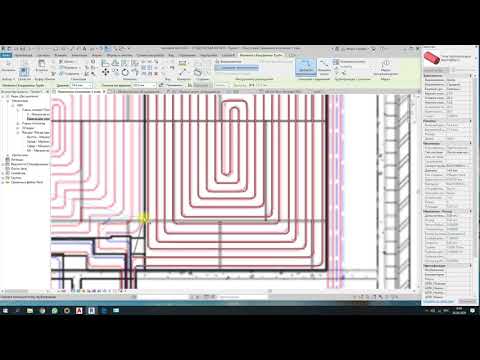

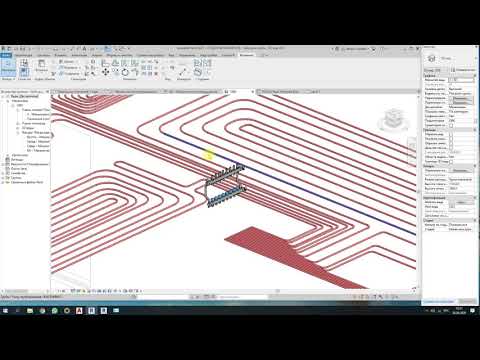

Чертеж прокладки труб напольного отопления и воздуховодов

В этом загородном доме наша компания выполнила комплексное проектирование инженерных систем. Здесь речь идет о том, что проектирование магистралей системы напольного отопления велось совместно с планированием размещения воздуховодов в стяжке пола. Чертеж ниже показывает, как нужно размещать в стяжке пола трубы напольного отопления и воздуховоды системы вентиляции.

Чертеж пирога «мокрого» пола с панелями для укладки трубопроводов системы «теплого пола» и воздуховодами Helios:

Нюансы укладки греющего кабеля

Греющий кабель в основании теплого пола – система универсальная, которая в зависимости от заданной мощности может применяться под любым покрытием. Кабель отличается от других способов возможностью изменения мощностей для каждого квадратного метра комнаты.

Монтаж выполняется по любой из схем на основание из бетона, подготовленное и выровненное. После укладки контура система заливается стяжкой на 3-5 см.

На бетонное основание также укладывается подложка с теплоотражающей поверхностью. Это необходимо для того, чтобы обогрев не уходил вниз, в сторону перекрытия. Сверху крепится монтажная лента.

Как основу для фиксации греющего кабеля применяют арматурная сетка, особенно в случаях невозможности крепления монтажных лент. Специалисты рекомендуют делать схему змейкой на всем метраже комнаты, за исключением мест, где будет мебель или ковер.

Фиксация производится на монтажной ленте, при этом контур не должен пересекаться ни в одной из своих частей. Это важно для соблюдения равномерности прогрева и отсутствия избыточного отопления. Кабель выбирает от 4 сантиметров и более.

Принимая во внимания все правила, ограничения на использование, достоинства и недостатки возможных нагревательных систем для пола, владелец принимает решение о выборе нужной схемы и способа ее укладки.

Водяная отопительная система – это полная или частичная замена радиаторного отопления, которая располагается под напольным покрытием. Обогрев помещения такой конструкцией происходит за счет циркуляции теплой воды по ее контурам. Благодаря этим показателям такая конструкция ежегодно получает популярность среди населения. Но для того чтобы определить соответствует ли помещение для установки такой модели и сколько потребуется оборудования, стоит произвести все данные, за счет которых программа расчета теплого водяного пола сможет это установить.

Но перед тем как приступить к самому процессу вычисления, узнать какие данные для этого понадобятся.

Какие данные понадобятся для расчета

Перед тем как приступить к самостоятельным подсчетам, нужно определить, для каких целей предназначена отопительная система – для всего обогрева помещения или для отдельных комнат. Затем нужно высчитать предварительные данные для расчета теплого водяного пола.

Рассмотрим самые главные показатели, которые влияют на эффективность всего отопительного оборудования в целом, и произведем их предварительный расчет.

Мощность

Чтобы сэкономить семейный бюджет, на функционировании комфортного низа помещения, необходимо грамотно рассчитать мощность теплопотерь отопительной системы. Для этого стоит обратить внимание на следующее:

площадь выбранной комнаты;
высота дверных проемов;
расположение окон;
из чего состоят стены;
выбор температуры.

Так же нужно учесть есть ли мансарда или балкон.

Для того чтобы произвести этот расчет, нужно так же обратить внимание на конструкцию здания, где будет производиться расчет теплого водяного пола. Если это многоэтажное строение, то при дальнейших расчетах за мощность используют среднюю величину 100 Ватт, на метр в квадрате. Если система будет устанавливаться в частом, одноэтажном доме мощность определяют в зависимости от площади помещения, таким образом:

120 Вт / кв. м. — 150 кв. м. площади.
100 Вт / кв. м. – от 150 до 300 кв. м. площади.
90 Вт / кв. м. — от 300 до 500 кв. м. площади.

На расчет теплого пола, так же влияет длинна контуров.

Контур

На эффективность обогрева помещения влияет объем контура отопительной системы, который выполняется в виде змейки или улитки. Для лучшей циркуляции теплоносителя при расчетах вносят длину контура не более 80 метров. Если это не достаточная величина для площади помещения, можно установить два или более контуров, и так же в этом количестве внести их в программу для расчетов теплых полов.

Пример расчета теплого пола

Путем расчета теплопотерь мы выяснили, что в конкретном помещении они составляют 1200 Вт. Так же нам известно, что мы хотим температуру в помещении 20 градусов. Полезная площадь теплого пола при этом составляет 20 квадратов. На полу будет лежать паркет. Термическое сопротивление паркета составляет 0.1 м2К/Вт.

Для начала давайте определим плотность теплового потока на один квадрат площади.

По расчетной таблице видно, что желаемую температуру в 20 градусов мы можем получить с шагом укладки 25 см. При этом температура поверхности пола составит 25,3 градуса.

Больше таблиц вы можете найти, как вариант, в книге «Металлополимерные трубы и фитинги» от компании Эгопласт.

Длину трубы определить не составит труда

Находим расход воды по формуле G=3,6*Q/4,187*(tz-tp ). Температура по таблице у нас равна 50/40.

Эти данные помогут при выставлении значений на расходомерах распределительного коллектора.

Для наших условий нужно разложить 80 метров трубы с шагом 25 см. Это идеальная длина контура. Если значение будет превышать 90-100 метров, желательно разделить помещение на два контура.

Схема монтажа теплого пола от трехходового клапана

Схема трехходового термостатического клапана

В большинстве случаев при такой схеме монтажа и подключения водяного теплого пола мы имеем комбинированную систему отопления, здесь находятся радиаторы отопления с температурой 70-80оС и контур теплого пола с температурой 40оС. Встает вопрос, как из этих восьмидесяти сделать сорок.

Для этого применяется трехходовой термостатический клапан. Клапан устанавливается на подаче, после него обязательно устанавливается циркуляционный насос. С обратки теплого пола производится подмешивание остывшего теплоносителя к теплоносителю, который получаем из котлового контура и который в дальнейшем с помощью трехходового клапана понижается до ходовой температуры.

Минус такой схемы разводки теплого пола в невозможности дозировать пропорциональность подмеса остывшего теплоносителя горячему и в теплый пол может поступать недогретый или перегретый теплоноситель. Это снижает комфорт и эффективность системы.

Достоинством такой схемы является простота монтажа и невысокая стоимость оборудования.

Данная схема больше подходит для отопления небольших площадей и там, где нет высоких требований заказчика к комфорту и эффективности, где есть желание сэкономить.

В реальной жизни схема встречается крайне редко по причине нестабильности работы радиаторов, подключенной к единой трубе. При приоткрывании трехходового вентиля подпитывается греющий контур, а давление помпы передается в основную магистраль.

Пример реализации:

Схема укладки теплого пола: улитка, змейка

В устройстве водяного и кабельного электрического теплого пола важно не только правильно выбрать трубу или кабель, но и правильно его разложить. Это не такая простая задача, как кажется на первый взгляд. Пусть базовых схем всего две, но существует очень много вариантов и комбинаций. Схема укладки теплого пола во многом влияет на комфортность проживания.

Базовые схемы укладки теплого пола

Строго говоря, схем две: «змейка» и «улитка». «Змейка» требует меньшей длины кабеля или трубы, проще в реализации. Но присутствует много крутых поворотов, и явно проявляется недостаток водяного пола: на входе температура теплоносителя гораздо выше, чем на выходе. Схема укладки «улитка» имеет более ровную температурную картину, но сложнее в реализации. На ее устройство на той же площади требуется большая длина нагревательного элемента (примерно на 20%).

Схемы «змейка» и «улитка». Их температурная характеристика

Теперь о том, в каком случае лучше применять каждую из них.

Как уложить кабель теплого пола, определение шага

Если речь идет о нагревательном кабеле, то незачем мудрить с «улиткой» — в этом случае просто укладывайте змейкой, выдерживая выбранный шаг. Но вот выбрать расстояние между двумя греющими проводами на полу — непросто.

Шаг укладки — это расстояние между трубами теплого пола или витками нагревательного кабеля. Он может быть одинаковым, на всей схеме. Иногда в тех зонах, где требуется большее количество тепла (вдоль наружных стен, например) шаг укладки сознательно делают меньше.

Как рассчитать шаг? Если подогрев пола будет служить только для комфорта (есть еще радиаторы), то, особо не мучаясь, можете выбрать шаг укладки кабеля теплого пола в диапазоне 20-30 см. Если сверху будет укладываться плитка, то лучше шаг взять 20 см — она теплоемкая и, чтобы ногам было тепло, нагревать ее нужно сильнее.

Ламинат или линолеум не выносят высоких температур, их нагревать можно только до 26-27°C. Потому тут шаг выбираете 25-30 см. А вообще, при укладке кабельного пола расстояние между витками кабеля еще зависит от мощности нагревательного кабеля. Под плитку берут более мощные нагреватели, под ламинат и линолеум — менее производительные.

Основные схемы укладки «змейка» и некоторые варианты греющего кабеля

Если подогрев пола планируется как основное отопление, необходим хоть приблизительный расчет. Всего несколько простых действий:

Вычисляете отапливаемую площадь. Это общая площадь комнаты за вычетом тех мест, где обогрев не нужен: под мебелью и техникой. На это есть две причины. Первая: не все кабели нормально переносят запирание (когда на них ставят что-то). Вторая: подогревать шкаф или, скажем стиральную машинку совсем ни к чему.

Знаете потери тепла в этом помещении. Если не знаете, их можно рассчитать, ищите в статье «Как рассчитать количество секций радиаторов для дома и квартиры». Вам нужен метод расчета теплопотерь по объему помещения и корректировка результатов.
Теперь можете определить, какая тепловая мощность должна сниматься с каждого «квадрата» отапливаемой площади для восполнения всех потерь тепла. Для этого теплопотери делите на отапливаемую площадь.
Если кабель уже купили, вы знаете его тепловую мощность (есть в паспортных данных). Если не знаете или не купили пока кабель — найдите на сайте производителя. Теперь считаете, сколько метров вам нужно расположить на одном квадрате площади. Для этого цифру, найденную в предыдущем пункте — необходимую мощность с отапливаемого «квадрата» — делите на мощность кабеля. Получаете длину, которую нужно уложить на одном квадрате отапливаемой площади. Обычно это 4-6 метров. В зависимости от полученного значения и определяете шаг укладки кабеля теплого пола. Например, уложить нужно 4 метра. Это значит, что шаг укладки — 20 см.

Длину кабеля для теплого пола берите не «впритык» а с запасом в 10-15% — на потери на поворотах.

Как уложить трубу теплого пола

Теперь о том, как лучше укладывать трубы водяного пола. Несмотря на то, что «змейка» дает неравномерный нагрев, в небольших помещениях используют именно эту схему. И даже используют этот недостаток для большей комфортности: укладывают трубы так, чтобы самый горячий теплоноситель тек вдоль наружных стен. Такое же решение будет неплохим вариантом и в самом холодном месте некоторых помещений, например в прихожей, в районе входной двери.

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Также добиться более значительного нагрева зон вдоль наружных стен можно уменьшив шаг укладки труб в этих зонах. Иногда могут потребоваться сразу две меры: и более горячие трубы заводить и шаг делать меньше.

Но тепловую картинку «змейки» можно сделать более ровной, если использовать двойную укладку. Это когда виток от входа чередуется с витком «обратки» (в данном случае обратным трубопроводом считается тот, который идет от середины контура к котлу).

Недостатки «змейки» можно использовать для усиленного обогрева наиболее холодных зон помещения

Улитка лучше «ложится» в больших помещениях, габариты которых близки к квадрату. Тогда — никаких проблем. Шаг укладки труб обычно — 20 см, но снова-таки все зависит от того, какую роль играет эта система. Для основного отопления требуется серьезный тепловой расчет, так как и трубы бывают разные и теплоносители, под них считаются насосы и все остальные составляющие, в том числе, количество и длина контуров, шаг укладки.

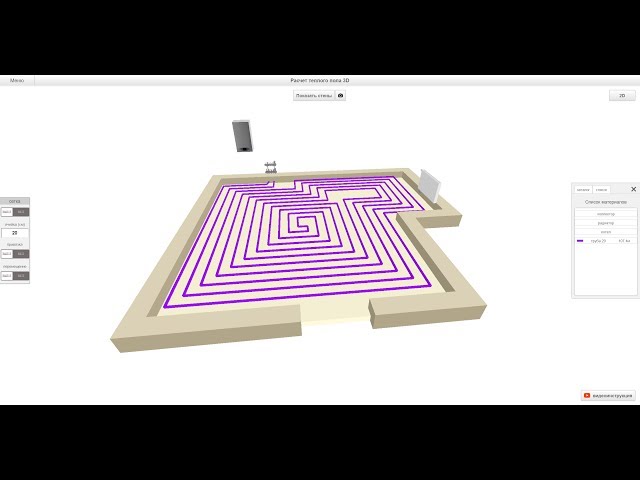

Как легко нарисовать «улитку» смотрите в видео.

При наличии нескольких контуров желательно чтобы их длина была одинаковой. Так легче выравнивать температуру теплоносителя в них и делать одинаковой теплоотдачу. Естественно, и схема укладки водяного теплого пола тоже должна быть в одном помещении одинаковой. В этом видео-сюжете более подробно объяснены правила подключения и выбора схем для водяного пола.

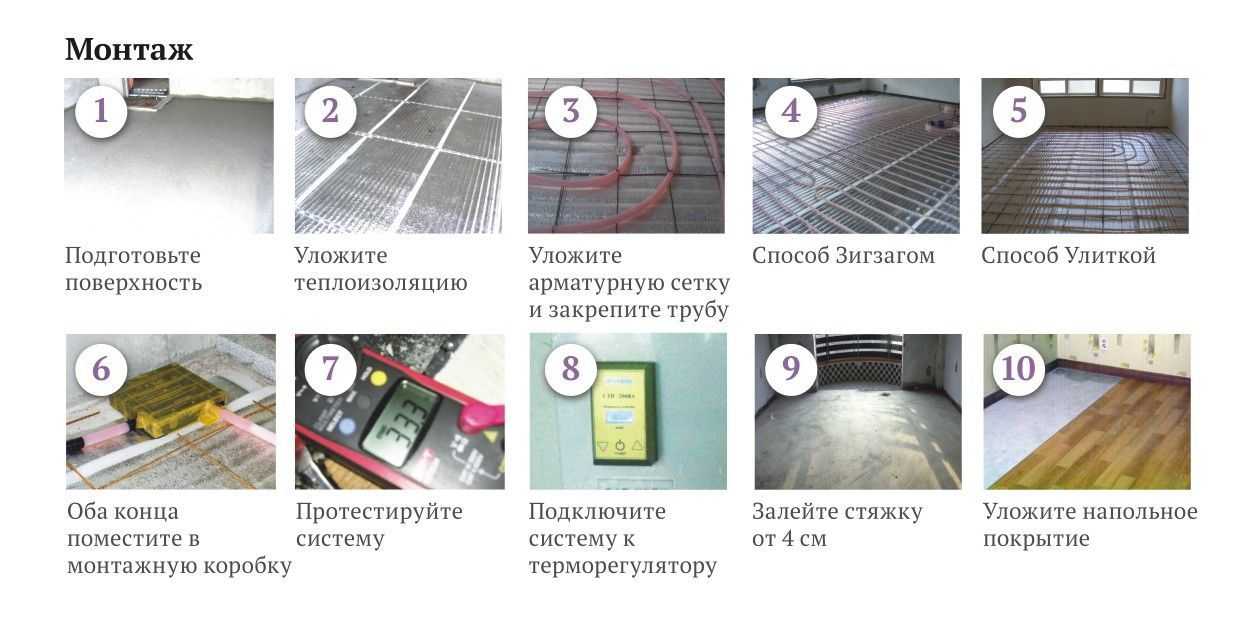

Как выполнить монтаж труб водяного теплого пола

понятие
Схема “улитка”
“Змея”
комбинированный метод
Технология прокладки труб
вывод

Часто после горячего душа приходилось ходить по холодной плитке. Это точно никому не приятно. Такая ситуация может возникнуть даже на кухне или в других помещениях дома. Не играет здесь роли напольное покрытие. Избежать этой проблемы можно, если качественно устроить систему водяного теплого пола. Самое главное в этой ситуации выбрать ту или иную систему укладки нагревателей, чтобы получить удовольствие от результата эксплуатации.

Понятие

Теплый пол относится к одной из систем, посредством которой осуществляется обогрев помещения в доме или квартире. Главной особенностью является то, что все нагревательные элементы монтируются в пространстве пола. Такой вариант позволяет полностью использовать пространство в помещении, а также не портить его эстетический вид.

Прежде чем рассматривать систему водяного теплого пола, следует определиться с устройством водяного отопления с помощью обычных радиаторов. Воздух после нагрева быстро поднимается вверх. Следовательно, по кузову он просто не попадает, особенно по полу. Основная тепловая масса располагается вокруг самих радиаторов, а также в потолке.

Теплый водяной пол Справится со всеми этими проблемами. Все тепло начинает подниматься от пола, следовательно, сначала нагреваются ноги и все тело. Тепло до потолка практически не доходит. При этом все нагревательные элементы расположены равномерно по всей поверхности помещения. Высота теплоносителя составит примерно 2 м.

Такой вариант будет максимально комфортным для человека. Ножки всегда находятся на теплой поверхности, что не позволит теплу теряться через штабель.

Несмотря на то, что стоимость монтажа водяного отопления, по сравнению с электрическим, значительно выше, тем не менее, процесс эксплуатации гораздо экономичнее. К тому же лучистый теплый пол может выступать в качестве основного источника тепла в помещении, чем не может похвастаться электрический аналог. Ведь цены на электроэнергию намного выше ликвидной стоимости, проходящей по трубопроводу.

Схема «улитка»

Иначе такая схема разводки трубопровода теплого пола называется спиральной. Относится к числу бюджетных вариантов, эффективно передающих тепло от процесса укладки труб теплого пола. Популярность постоянно растет, а спрос растет.

Монтаж труб проходит по периметру помещения, от стен и ближе к центральной части. Таким образом, радиус уменьшается. Основным преимуществом такой системы является то, что тепло равномерно распределяется по несущей, минимизируются теплопотери, а также исключается вероятность возникновения тепловых ям в полу. Шаг распределительных труб может быть не менее 10 мм и достигать любого выбранного расстояния. Его тоже можно отнести к положительным качествам. С момента появления способа укладки теплых полов «Улитка», он не перестал считаться самым надежным, популярным, самым рабочим.

Так как в процессе монтажа трубы практически не изгибаются относительно исходного положения, а сама работа не занимает много времени и не требует усилий. Если есть такое желание, все работы можно выполнить своими силами без привлечения строительных бригад и траты денег.

Исполнение отличается универсальностью, так как прокладку труб для водяного теплого пола можно осуществлять в зонах краев помещений – веранды, уличных дверей, больших окон и т.п.. Как только человек входит в помещение с улицы, это тепло и уютно. Любые размеры помещений, а также их форма могут быть оборудованы системой водяного теплого пола. Количество витков не должно ограничиваться одним. Можно сделать несколько поворотов, которые обходят, например, диван или тумбу.

Способы утепления наружных стен дома

Еще один плюс этой системы – в работе можно использовать абсолютно разный шаг между трубами. Он может доходить до того, что шаг будет 10-15 см. Тепла хватит на всю комнату. Каждый квадратный метр даже в таком случае пропускает порядка 60-65 Вт. Норма на отопление 45 Вт. Т.е. мощность снабжения составляет почти 50%.

«Змейка»

Есть некоторые недостатки, с которыми можно столкнуться при использовании обустройства труб водяного теплого пола «Змейка». Главный из них – большие потери тепла из-за того, что подвод теплоносителя осуществляется из одного источника. Пока не дойдет до конца системы, среда очень крутая. Следовательно, тепло будет накапливаться только в тех местах, откуда начинается пусковой поток. Горячий пол будет остывать по мере удаления от источника.

К одним из недостатков можно отнести сложный процесс сборки. Трубу можно согнуть на 180 градусов. Шаг в этом случае между трубками может достигать 20 см. По крайней мере, это делает Улитки 10 мм. Потери можно уменьшить, создав кольцо на конце петли. Но тогда нам нужно приложить больше усилий в процессе установки.

Универсальным шагом можно считать 15 см, а если крайние зоны (стены, у входной двери) – 10 см. Можно справиться с потерей тепла. Но тогда вам придется выполнять разнообразную систему — двойную змейку. Если будет чуть лучше отапливаемое помещение, то процесс монтажа все равно относится к числу трудоемких. Для наглядности мы можем увидеть схему укладки теплого водяного пола на чертеже.

Часто систему трубоукладки «змейка» применяют для того, чтобы выровнять смежные зоны разного контура. Лишь изредка – для установки в санитарных помещениях. Очень сложно получить большое количество устройств, которые могут шататься, корпус и все такое. Кроме того, такие помещения зачастую имеют очень маленькую площадь, что также отрицательно сказывается на всей схеме устройства водяного теплого пола. Тут уже лучше использовать укладку «спираль».

«Змейка» чаще всего выполняется в центральной части помещения, если при этом обрезаются краевые зоны. Распределение температуры в этом случае является наиболее оптимальным и рациональным. При необходимости некоторые участки, не требующие прогрева, могут быть окантованы водой теплого пола.

комбинированный способ

Когда нет возможности выбрать конкретный вариант обвязки системы, лучше всего прибегнуть к комбинированному способу укладки водяного теплого пола. В одной сборке показано несколько схем. Возможно даже дублирование одной из схем – двойная «улитка» или ряд «изломов». Но для этого требуется соответствующая планировка помещения, позволяющая выполнять все эти действия.

Есть определенные участки, не требующие сильного утепления. Это можно ввести в комнату. Здесь подойдет и «змейка», а в центральной части комнаты — «улитка», потому что она концентрирует всю возможную энергию, которая передается последующим людям, находящимся на ней.

Комбинировать можно не только схемы, но и разные виды теплых полов – электрические и водяные. Не всегда есть возможность включить центральное отопление и чувствовать себя комфортно в летнее время при сырой и сырой погоде, при низких температурах. Его можно отключить, в этом случае он идеально подходит для автономной работы водяного теплого пола.

До начала монтажа лучше всего сделать схематический эскиз предлагаемого варианта устройства теплого пола, в котором отразить отдельные участки для повышенного прогрева, выделить второстепенные участки и другие проблемные моменты. Это не только позволит выбрать конкретный вариант устройства трубы внутритеплого пола, но и даст возможность осуществить монтаж теплого водяного пола с наибольшей эффективностью.

Технология прокладки труб

Помимо непосредственного обустройства трубопроводной системы водяного теплого пола, имеются технологии, предусматривающие последующее закрытие трубопровода для непосредственного использования. Среди них:

вывод

Изучив все способы и приемы укладки труб в системе водяного теплого пола, можно обратить внимание на некоторые специфические варианты, . Все будет начинаться с чернового пола в комнате, и выбранных труб, их материала. Не малое значение имеет площадь игровой комнаты, где проведена система отопления, а также финансовые возможности.

Наиболее универсальным способом обшивки труб в системе теплого водоснабжения является метод полов «улитка». Здесь не только экономия на обслуживании, но и тепло равномерно распределяется по всей поверхности в помещении. Вам не придется искать место, где происходит, чтобы согреться. На него не могут повлиять погода, время года, а также наличие или отсутствие центрального отопления.

Если нет уверенности в конечном положительном результате, когда работа проводится впервые, лучше обратиться к специалисту, который сможет выполнить все в короткие сроки и максимально качественно.

Как установить низкопрофильный теплый пол

Низкопрофильный водяной теплый пол FLEXIRO представляет собой набор для самостоятельной сборки, разработанный для простой модернизации UFH в отдельных помещениях, таких как ванные комнаты или кухни, и подключения его к существующей системе отопления. Все необходимые компоненты включены в один комплект. По сравнению с обычными системами напольного отопления использование гибкой трубы PE-RT диаметром 10 мм обеспечивает малую монтажную высоту, равномерное распределение тепла и гибкость при планировании. Тонкий UFH можно укладывать поверх существующих поверхностей.

Модернизация напольного отопления упрощается за счет использования штекерных соединений и ограничителя температуры обратного потока для индивидуального управления, так что FLEXIRO одинаково подходит как для профессиональных монтажников, так и для энтузиастов-любителей. На следующих рисунках показано в тестовой установке, как установить низкопрофильный теплый пол в версии с зажимными направляющими.

Как правило, для низкопрофильного напольного отопления FLEXIRO также применимо следующее: Работа с системами отопления требует достаточных технических знаний и навыков. При необходимости доверьте установку специалисту.

Определите расположение отопительных контуров. Положение установки RTL-Box должно быть выбрано таким образом, чтобы трубы отопления от всех отопительных контуров можно было провести непосредственно к коробке, не удлиняя трубы отопления.

Расположение системы отопления и размещение RTL-Box могут быть спроектированы индивидуально. Обеспечьте доступ к регулирующему клапану позже. Должна быть обеспечена возможность вставки концов труб в отдельные соединения после сборки коллекторов.

Для обеспечения эффективного регулирования температуры RTL-Box должен быть расположен таким образом, чтобы термостатическая головка могла определять температуру воздуха в помещении, а воздух мог беспрепятственно обтекать ее. .

Ленты для изоляции краев без зазоров должны быть установлены на все стены или вертикальные элементы (лестницы, колонны, дверные коробки, восходящие трубы). Они всегда должны доходить до верхнего края верхнего покрытия.

Вырежьте все изгибы или поврежденные участки на трубе отопления. После этого трубу необходимо снова соединить с помощью постоянно герметичной муфты (вставного соединителя). Муфту необходимо защитить от прямого контакта с заливочной массой, обернув ее полиэтиленовой пленкой. Положение муфты должно быть отмечено. После этого ремонта трубы, возможно, придется удлинить.

Распределители крепятся к RTL-Box с помощью резьбового соединения Eurocone. Евроконус обладает эффектом самоуплотнения, а металлическое винтовое соединение выполняет исключительно функцию безопасности. Следует избегать чрезмерной затяжки, так как это может поставить под угрозу безопасность системы отопления.

Здесь показано расположение труб отопления в RTL-Box. Трубы отопления подключаются к распределителям с помощью простого вставного узла. Только что обрезанные и, возможно, укороченные трубы отопления вставляются непосредственно в штекерные соединения плеч распределителя до упора.

Минимальная высота конструкции составляет 12 мм, если выбрана керамическая поверхность пола. На других напольных покрытиях самовыравнивающаяся смесь должна обеспечивать дополнительное покрытие не менее чем на 5 мм над трубой отопления. Все напольные покрытия должны иметь маркировку «пригодно для полов с подогревом».

После завершения монтажа напольного отопления и естественного высыхания поверхностного покрытия начинается процесс нагрева. Если вы уложили плитку, не включайте теплый пол, пока плиточный клей полностью не затвердеет. Пожалуйста, следуйте инструкциям производителя по применению.

Несмотря на упрощенный монтаж, здесь мы должны указать, что мы, как производитель, можем гарантировать только безупречную заводскую поставку, но не для установки и подключение третьих лиц. Также обратите внимание на действующие в настоящее время нормы и правила для систем отопления.

Руководство по установке. Как установить низкопрофильный теплый пол с помощью зажимных направляющих. Полное руководство по самостоятельной установке со всей необходимой информацией для модернизации системы водяного теплого пола с помощью зажимных направляющих. 734 KB
Лучшие советы Continal по установке напольного отопления
Крис Ингрэм, основатель Continal Underfloor Heating и девятикратный председатель Британской торговой ассоциации напольного отопления, предлагает несколько советов, которые помогут обеспечить беспроблемную установку напольного отопления в проектах расширения и переоборудования. . 9№ 0019
Пол с подогревом (UFH) может быть установлен как часть любого переоборудования или расширения, будь то часть зимнего сада или в сочетании с существующей системой радиаторов в рамках более широкой реконструкции старого здания.
За 20 лет моей работы в сфере отопления установка UFH в проектах реконструкции, вероятно, была областью, о которой я слышал больше всего проблем, обычно в результате неверных советов производителя, неправильного выбора системы или отсутствия надлежащей изоляции. система – или все три.
На самом деле установка UFH при переоборудовании или расширении может быть довольно простой задачей, если вы проведете исследование, прежде чем выбрать систему, и убедитесь, что система спроектирована правильно для здания.
Не все системы UFH одинаковы, и они никогда не должны продаваться как универсальный продукт. Системы перекрытий подходят для определенных типов собственности лучше, чем, например, балочные или сплошные системы перекрытий, и если у вас есть эти знания и вы понимаете, как правильно определить систему, вы легко сможете избежать многих распространенных ошибок при проектировании.
Знай свое здание
Встроить UFH в проект реконструкции на самом деле может быть проще, чем в новую постройку, потому что многие решения уже приняты за вас. Вы знаете, как было построено существующее здание, и источник тепла обычно уже находится на месте, что дает вам много информации, необходимой для проектирования вашей системы.
A 15 ^th Реконструкция коровника Century, например, скорее всего, будет иметь сплошные полы и небольшую изоляцию, если только она не была добавлена во время предыдущих работ, и поэтому вы должны установить там систему UFH другого типа, чем если бы вы просто добавили зимний сад или одноэтажная пристройка к задней части дома 19собственность 50-х годов.
Наличие в вашем здании теплового насоса или газового котла также многое скажет вам о типе расстояния между трубами и требуемой температуре подачи, а также о том, включает ли переоборудование кухню, ванную комнату или просто дополнительную жилую площадь.
Конечно, есть места, где установить UFH при реконструкции труднее, чем при новой постройке. Вы, скорее всего, обнаружите проблемы, связанные с соответствием высоты этажей между старой и новой собственностью, и есть дополнительные проблемы, которые следует учитывать, если вы добавляете UFH к существующему контуру отопления или радиаторной системе. Здесь лучше всего обратиться за советом к надежному и авторитетному производителю, такому как Continal, который поможет вам устранить все эти потенциальные ловушки на этапе проектирования.
Схема расположения труб
В последние годы появилось множество мифов о наилучшей схеме расположения труб для системы UFH. Один из них – расстояние между трубами всегда должно составлять 150 мм или 100 мм, независимо от температуры сборки или подачи – полная ерунда, но при этом продается много труб.
В типичном плане САПР трубопровод проходит по так называемой схеме улитки. Многие люди считают, что это предотвращает появление горячих и холодных точек, но в современном, хорошо изолированном доме разница температур по полу даже в самой большой комнате составит всего четверть градуса на поверхности — жильцы просто не почувствуют Это. Вместо этого прямая схема укладки «туда-сюда» прекрасно работает почти во всех ситуациях и намного проще в установке, хотя вам может потребоваться проложить трубы ближе друг к другу у окон, чтобы обеспечить более высокую теплоотдачу.
Вам также может понадобиться уменьшить расстояние между трубами, если вы работаете в ванной комнате или примыкающей к ней комнате, поскольку ванны и душевые кабины уменьшают доступную площадь пола. Чем меньше расстояние между трубами, тем выше тепловая мощность, хотя имейте в виду, что меньшее расстояние также означает, что вы будете использовать больше труб, и поэтому может потребоваться коллектор большего размера.
Рисунок «улитка» все же может быть лучшим выбором, если вы работаете в старом здании с очень высокими потерями тепла — обратитесь за советом к уважаемому производителю.
Часто спрашивают, какой тип теплогенератора самый эффективный. Существует простое эмпирическое правило: электрический UFH на 30% менее эффективен, чем радиаторы, а UFH с теплой водой на 30% эффективнее радиаторов.
Тем не менее, есть место для электрического UFH, особенно если вы работаете в небольшой изолированной зоне, такой как кухня или ванная комната. Однако, если ваш туалет или ванная комната не являются необычно большими, вы можете просто запустить UFH из соседней спальни.
Изоляция
Независимо от того, какую систему вы выберете, вы должны установить достаточную изоляцию, иначе вы потеряете слишком много тепла в землю и в конечном итоге просто заплатите за обогрев червей.
Остерегайтесь тех продавцов, которых мы знаем, которые говорят строителям, что изоляция, которая входит в состав панели перекрытия, достаточна – это не так.
