Почему насосы должны быть «умными»
Сегодня в частных домах всё чаще используются «умные» технологии. Они позволяют создать комфортный микроклимат, следят за работой систем жизнеобеспечения и при этом помогают экономить электроэнергию. Насосы как важнейший элемент инженерной системы также приобретают «интеллектуальные навыки». Например, «умный» циркуляционный насос способен заменить целый набор сложной регулирующей арматуры.

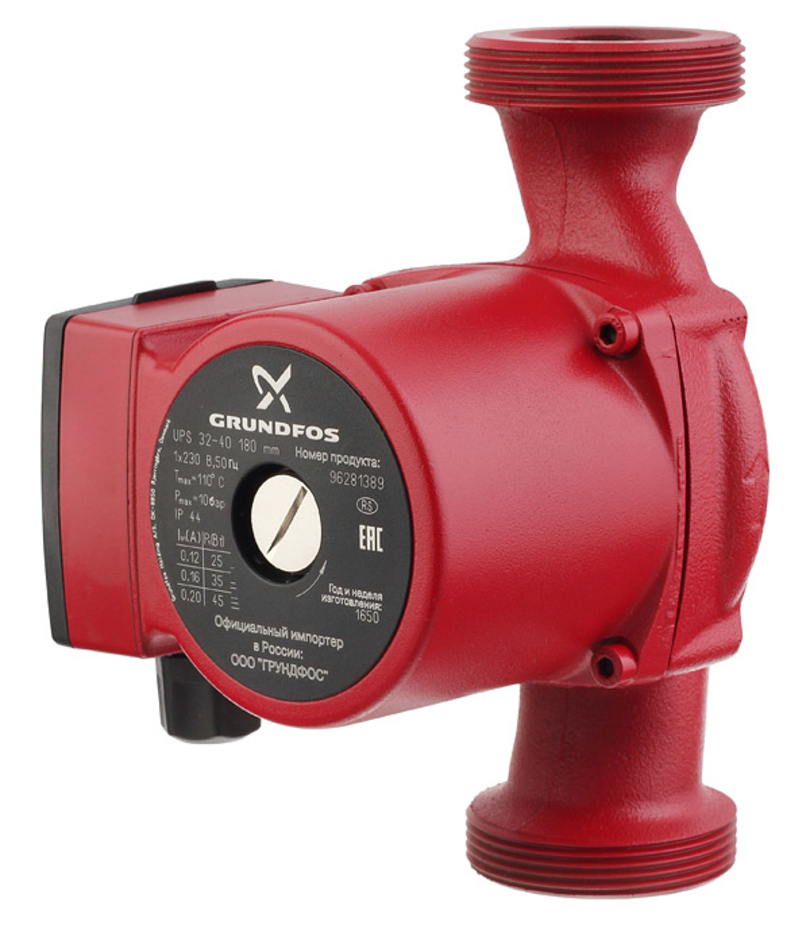

Сегодня помимо классических нерегулируемых циркуляционных насосов получают распространение «умные» насосы, которые обладают гораздо более широкими возможностями. Так, у обычного циркуляционного насоса только три постоянные скорости вращения вала на выбор. Он не учитывает изменений давления, температуры или расхода в системе. В результате тратится лишняя электроэнергия, снижается КПД тепловой установки, а микроклимат в помещении становится некомфортным для жителей. «Умные» насосы ведут себя по-другому: они могут самостоятельно, без помощи человека подстроиться под меняющиеся условия.
Кроме того, такие агрегаты могут поддерживать одно- или двустороннюю связь с резервными насосами, с внешними командными или информационными системами или устройствами.
Экономия и комфорт
Летом 2018 года Grundfos представил на российском рынке обновленные линейки «интеллектуальных» насосов MAGNA и ALPHA. Агрегаты обладают целым рядом функций, которые не только упрощают работу монтажникам, но делают пребывание в доме комфортным. При этом такое оборудование существенно экономит затраты электроэнергии.
Так, обновленный насос MAGNA1 приобрёл базовые возможности по контролю и управлению. Внешнее регулирование его работы осуществляется как в индивидуальном порядке, так и в составе систем с централизованной диспетчеризацией. Для оперативного обмена сигналами между системой управления и MAGNA1 используются цифровой вход и релейный выход аварийной сигнализации. «Наличие цифрового входа позволяет настроить насос на запуск или остановку от внешнего входного сигнала.
Например, если в системе отопления здания реализована схема погодной компенсации, то при изменениях уличной температуры воздуха насос будет автоматически запускаться и останавливаться, тем самым повышая или снижая расход теплоносителя в отопительном контуре. В случае возникновения неисправности – например, обрыва провода – аварийный сигнал будет отправлен через релейный выход. Автоматизация работы системы и своевременное обнаружение неполадок сокращают время простоя и повышают уровень комфорта в здании», – комментирует Сергей Захаров, Директор Департамента промышленного и бытового оборудования компании «Грундфос».
РЕКЛАМА – ПРОДОЛЖЕНИЕ НИЖЕ
Соответствовать требованиям тепловой системы насосам MAGNA1 позволяют девять предустановленных режимов управления: три режима по пропорциональному изменению давления, три – при постоянном давлении и три – при фиксированной частоте вращения. Они настраиваются с помощью кнопки выбора режима на панели управления насоса.
Информация без проводов
MAGNA1 поддерживает возможность беспроводной передачи информации. Подключенное к оборудованию через специальные модули по ИК или радиосвязи приложение Grundfos GO Remote отображает данные о текущем состоянии насоса, а при возникновении неисправностей помогает определить способы их устранения. Сигнал транслируется в зашифрованном виде, что исключает несанкционированный доступ к получению информации. Непосредственное взаимодействие между головными частями сдвоенных насосов происходит посредством радиосоединения, что позволяет осуществлять переменный режим работы и резервирование без подключения внешнего контроллера.
Расширенный контроль и управление

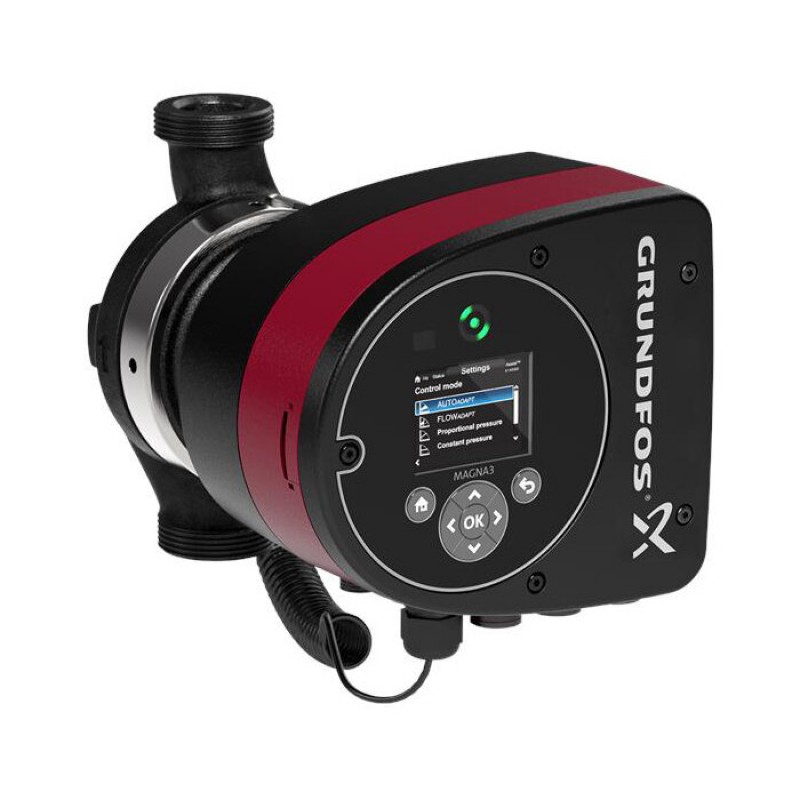

В арсенале «интеллектуального» циркуляционного насоса MAGNA3 возможностей по внешнему контролю и управлению гораздо больше. Например, насос может интегрироваться в небольшие автоматизированные тепловые системы с переменным расходом, «умный» дом, а также системы диспетчеризации энергетического оборудования крупных объектов.
Для подключений MAGNA3 имеет три цифровых и один аналоговый вход, два релейных выхода. Интеграция в системы диспетчеризации осуществляется посредством установки коммуникационных модулей, обеспечивающих связь по различным промышленным протоколам.
Одинарные и сдвоенные насосы MAGNA3 обладают функциями мобильного контроля и управления с помощью Grundfos GO Remote. Приложение позволяет выбирать требуемые режимы работы и управления, а также настраивать дополнительные функции и считывать информацию о состоянии оборудования.
Помимо более широких возможностей по взаимодействию, MAGNA3 обладает функционалом, позволяющим не только соответствовать требованиям более сложных систем, но также повысить уровень комфорта и энергоэффективности. Насос MAGNA3, используя встроенный комбинированный датчик, а также при необходимости соответствующий внешний, способен работать в таких режимах как:
- пропорциональное изменение давления;
- поддержание постоянного перепада давления;
- поддержание постоянной температуры, а также постоянного перепада температур;
Однако поистине «интеллектуальным» насос MAGNA3 может называться благодаря уникальным автоматическим режимам управления:
- AUTOADAPT – минимизирует потребность в операторской подстройке насоса, эксплуатируемого по графику пропорционального давления.
В пределах зоны работы режима насос сам определяет оптимальную рабочую точку, анализируя такие параметры как потребляемая мощность, давление и температура в системе. - FLOWADAPT – позволяет обходиться без установки отдельного балансировочного клапана. Насос сам отслеживает и регулирует расход так, чтобы он не превышал заданное значение. Программа является комбинацией режима AUTOADAPT и функции ограничения расхода FLOWLIMIT.
В пределах зоны работы режима насос сам определяет оптимальную рабочую точку, анализируя такие параметры как потребляемая мощность, давление и температура в системе.Наряду с автоматическими режимами управления пользователю MAGNA3 доступны дополнительные функции, такие как:
- Автоматический ночной режим – отслеживает динамику изменения температуры в подающем трубопроводе. Если в течение двух часов происходит её снижение на 10 – 15°С, то насос переключается на работу по минимальной характеристике.
- Учёт тепловой энергии – позволяет отслеживать потребление тепловой энергии в системе.
- Журнал работ – сохраняет и позволяет отслеживать все рабочие точки и условия работы насоса.
Современные циркуляционные насосы для частных домов
Модели серий ALPHA3, ALPHA2 и ALPHA1 L – наиболее яркие представители современных «умных» насосов для использования в бытовых условиях.
Даже без внешнего управления они самостоятельно подстраиваются под нужды системы отопления, гарантируя этим надёжную и экономичную работу.
«Наиболее простым энергоэффективным решением является насос Grundfos ALPHA1 L. Насос имеет три фиксированных скоростных режима, может работать по программам пропорционального, либо постоянного давления, а также с управлением по ШИМ-сигналу. Каждый из этих шести режимов лучше всего подходит для работы в определённом типе системы отопления. Так, для систем “тёплый пол” отлично подойдёт режим работы по постоянному давлению. Для двухтрубных систем радиаторного отопления используется режим управления по пропорциональному давлению. Благодарю же наличию режима управления по ШИМ-сигналу, ALPHA1 L можно установить в “умный” котёл с соответствующим типом управления насосом», – говорит Сергей Захаров, директор Департамента промышленного и бытового оборудования.
Более продвинутыми решениями являются насосы ALPHA2 и ALPHA3. В отличие от ALPHA1 L у них есть запатентованный режим управления AUTOADAPT, а кроме того, они обладают рядом функций, которые существенно упрощают жизнь как жильцам, так и монтажникам.
Рассмотрим главные преимущества более подробно.
AUTOADAPT в ALPHA2 и ALPHA3
Работая в режиме AUTOADAPT, насос анализирует нагрузку на систему отопления и оптимизирует свою работу таким образом, чтобы соблюсти баланс между максимальным уровнем комфорта и минимальным энергопотреблением. Для жильца это означает, что в любую погоду насос будет работать так, как нужно. И жильцу для этого не нужно ничего делать.
Балансировка системы отопления
Чтобы система отопления в доме работала правильно, она должна быть хорошо отбалансирована. В помощь жильцам и монтажникам Grundfos разработал функцию гидравлической балансировки системы отопления с помощью насосов ALPHA2 и ALPHA3. Насосы этих серий, взаимодействуя с пользователем через бесплатное мобильное приложение Grundfos GO Balance, анализируют гидравлические характеристики системы отопления и выдают рекомендации по настройке запорно-регулирующих клапанов. В отличии от ALPHA3, для установки связи мобильного приложения с ALPHA2 дополнительно нужен модуль связи ALPHA Reader.
Отбалансированная система отопления обеспечит равномерное распределение температуры, избавит жильцов от шума в трубах, а также сэкономит до 20% затрат на топливо для котла.
Дистанционное управление через мобильное приложение GO Remote
ALPHA3 стал первым в мире бытовым циркуляционным насосом с функцией дистанционного управления. Теперь у монтажника и жильца появился инструмент для более точной настройки работы насоса.
С помощью смартфона или планшета теперь можно:
— получить наглядную информацию о работе насоса. Если вдруг в работе насоса отопления возникнет ошибка, пользователь сможет получить её описание.
— составить график работы насоса по дням недели.
— активировать нужную функцию или режим. Профессиональный пользователь сможет выбрать вручную любую кривую расходно-напорной характеристики, по которой будет работать насос.
Интеллектуальные циркуляционные насосы – настоящая революция в сфере оборудования для систем отопления, вентиляции и кондиционирования.
Они способны в автоматическом режиме реагировать на внешние условия и оперативно корректировать свои рабочие параметры без участия человека. Такое оборудование существенно экономит электроэнергию, за счёт чего затраты на его установку окупаются в течение 3 – 5 лет.
Циркуляционный насос в системе отопления
Содержание статьи:
Суровые российские зимы требуют от домовладельцев обустройства эффективной системы отопления. Хочется, чтобы она была еще и экономичной. Иначе на отоплении можно разориться, ведь холода порой длятся больше семи месяцев в году. Хорошим решением проблемы станет установка умного циркуляционного насоса. Он легко впишется в общую концепцию умного дома и поможет наладить максимально эффективное, но при этом и экономичное отопление.
Циркуляционный насос: зачем это нужно
Изначально система водяного отопления представляла собой систему труб, по которым циркулировал разогретый теплоноситель. Для увеличения теплоотдачи позже были сконструированы радиаторы.
Сначала это были особые диски, потом появилось привычное оборудование. С его появлением появились и проблемы с циркуляцией теплоносителя. Она может быть естественной или искусственной.
Первые отопительные системы использовали гравитацию для продвижения воды по трубам. Все очень просто.
Разогретая вода поднимается вверх, холодная опускается. Это надежно и не требует применения дополнительного оборудования. Но для естественной циркуляции жидкого теплоносителя требуются трубы слишком большого диаметра. Это, во-первых, дорого, а во-вторых занимает очень много места. Помимо этого, длина такой системы не может превышать 30 метров, что недостаточно для больших зданий.
Решение всех проблем – использование насоса, который будет проталкивать теплоноситель по контуру с нужной скоростью. Системы с принудительной циркуляцией могут состоять из труб любого диаметра и длины. Планировка здания в таком случае не подстраивается под отопление. Все это значимые достоинства системы с принудительной циркуляцией, но есть и некоторые недостатки.
Если она однотрубная, то есть радиаторы установлены на нее последовательно, теплоноситель ближе к окончанию контура успеет сильно остыть.
Оптимальный вариант – двухтрубная система, когда все радиаторы подключаются к отопительному прибору параллельно. Это самый эффективный вариант, при условии, что система тщательно сбалансирована. Балансировка предполагает, что потоки теплоносителя распределены между радиаторами максимально рационально. Для проведения гидрорегулировок используются балансировочные клапаны на батареях. Регулировки проводятся специалистами, но могут быть выполнены и самостоятельно. Правда, в этом случае нет никаких гарантий эффективной работы системы.
Что может умный насос
Встроенный в двухтрубную систему умный циркуляционный насос способен самостоятельно проводить балансировку. Может показаться, что это очень просто и не слишком востребовано. Попробуем разобраться. Для того, чтобы настроить радиаторы для эффективной работы, нужно измерить электронным термометром температуру каждой батареи.
Затем проводятся регулировки путем подкручивания на рассчитанное число оборотов балансировочного вентиля.
Учитывая, что радиаторов в доме много, на процедуру уйдет несколько часов. Умный насос отрегулирует систему автоматически, без привлечения человека. Прибор рассчитает и выставит самый эффективный режим функционирования системы отопления. Причем сделает это самым точным образом. Сначала он собирает данные о потребляемой мощности, скорости вращения, давлении и т.д. Затем всю полученную информация отправляет управляющему модулю, который ее обрабатывает и передает результаты умному насосу.
Последние модели устройств способны работать не только с радиаторами, но и с системами «теплых полов» в виде комбинированной схемы или же по отдельности. Грамотная балансировка позволяет сэкономить на топливе, каким бы оно ни было, от 7 до 20%. Способ проведения балансировки дает возможность сэкономить на расходомерах, штуцерах и балансировочных вентилях порядка 10% от общей стоимости системы.
Помимо этого умный насос способен на многое. Прежде всего, это экономия электроэнергии. Если проводить аналогии с бытовыми приборами, современный насос – это оборудование класса А по энергопотреблению. То есть при максимально эффективной работе он потребляет минимум электроэнергии. Для насосного оборудования разработан индекс энергоэффективности или EEI, для умных насосов его значение от 0,15 и более.
Это означает, что использование такого прибора в отопительной системе УД позволит сэкономить значительное количество энергоресурсов. И это легко объяснимо, КПД такого оборудования максимально высок. Это достигается за счет применения в конструкции синхронного качественного электродвигателя, ротор которого работает на постоянных магнитах, а конфигурация обмоток статора оптимизирована.
В таких приборах реализуется инверторная система управления, что позволяет исключить потери на перемагничивание ротора. Это еще не все. Главная причина экономии ресурсов заключается в интеллектуальном регулировании отопительной системы.
Умный насос способен анализировать перепад давлений, расход воды и сравнивать существующую конфигурацию системы с оптимальной. Исходя из этого, он проводит необходимые регулировки.
На практике это выглядит следующим образом. Низкие уличные температуры заставляют отопление работать на полную мощность. Все клапаны на радиаторах открыты, теплоноситель активно циркулирует. При повышении температуры за окном режим функционирования системы необходимо менять, иначе в помещениях будет слишком жарко. Если в доме установлен обычный циркуляционный насос, владелец в лучшем случае сможет вручную задать один из двух-трех возможных режимов.
Чаще всего такой возможности нет совсем. Тогда остается только опять же вручную частично перекрывать радиаторы, но насос при этом будет продолжать работать на полную мощность. Понятно, что перерасход ресурсов будет значительным. Умный насос легко подстроится под любые условия. В теплый период он снизит рабочую мощность, в холодный – увеличит. Причем сделает это автоматически, без вмешательства владельца.
Интеграция умного насоса в систему
Основное отличие любого умного насоса от своего стандартного аналога заключается в наличии управляющего электронного модуля. Последний может интегрироваться в общую систему любым подходящим способом. Например, связываться с остальным оборудованием посредством проводного или беспроводного протокола, встраиваться как в централизованную, так и в распределенную систему. Модуль может подключаться к управляющему мобильному устройству, что дает возможность использования специальных приложений.
Умный насос – необходимое в условиях резких смен погодных условий оборудование. Грамотно сбалансированная с его помощью отопительная система станет работать максимально эффективно и при этом сохранять энергоресурсы. Ручное управление отоплением никогда не даст таких результатов.
Стоимость умного насоса достаточно велика, но его применение дает весьма ощутимую экономию средств. Если учесть, что современные технологии, используемые при создании такого оборудования, позволяют ему работать очень долго, есть повод задуматься о целесообразности установки умного прибора.
