Умный насос Wilo в системе отопления
Умный насос Wilo в системе отопления
Oсобенности и преимущества
«Умный» циркуляционный насос в системе отопления: особенности и преимущества
Экономическая выгода использования циркуляционного насоса с интеллектуальной системой управления в системе отопления.
Прошлый зимний отопительный сезон с сильными морозами, внезапными оттепелями и частыми перепадами температур мог выявить все плюсы и минусы в работе системы отопления загородного дома. В результате, в зависимости от эффективности работы оборудования, владельцы или потратили на обогрев дома запланированы средства, или переплатили и задумались, как уменьшить расходы в следующем отопительном сезоне.
Существует несколько способов модернизации системы отопления и тем самым, уменьшить эксплуатационные расходы в долгосрочном периоде. Один из них — оборудовать систему циркуляционным насосом, который гибко подстраивается под постоянно меняющиеся условия эксплуатации.
· В чем заключаются особенности современной системы отопления.
· Для чего нужен циркуляционный насос с интеллектуальной системой управления.
· На чем основан принцип работы циркуляционных насосов с электронной системой регулирования.
· Какова экономическая выгода от использования «умного» циркуляционного насоса.
Особенности современной системы отопления загородного дома
Отопительный сезон в среднем длится 6-7 месяцев. Так как цена на энергоносители постоянно растет, среди владельцев загородных домов увеличивается интерес к строительству энергоэффективных домов, то есть зданий, где все потери энергии сведены к минимуму. Практика показывает, что при грамотном подходе к процессу возведения такого дома (основанном на теплотехническому расчету) средства, потраченные на его строительство, возвращаются в виде снижения расходов на оплату энергоносителей.
Но часто при этом из поля зрения исчезает один важный момент — возведение энергоэффективного, а значит, экономического доме, требует решения целого комплекса задач.
Кроме утепления, монтажа системы вентиляции с рекуператором, для минимизации расходов нужно повысить эффективность работы системы отопления.
Отопительная «инженерка» загородного коттеджа включает в себя самое разнообразное оборудование. Это — твердотопливные, газовые или электрические котлы, система теплого пола или настенные радиаторы с термостатическими головками и т.д. Также отопительная система загородного дома оснащается циркуляционными насосами.

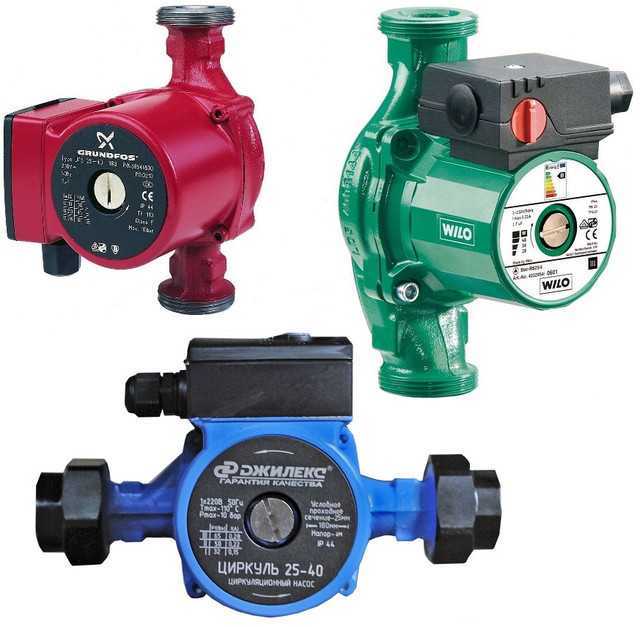

Циркуляционный насос нужен, чтобы прокачивать теплоноситель по отопительному контуру (трубопроводах) большой протяженности.

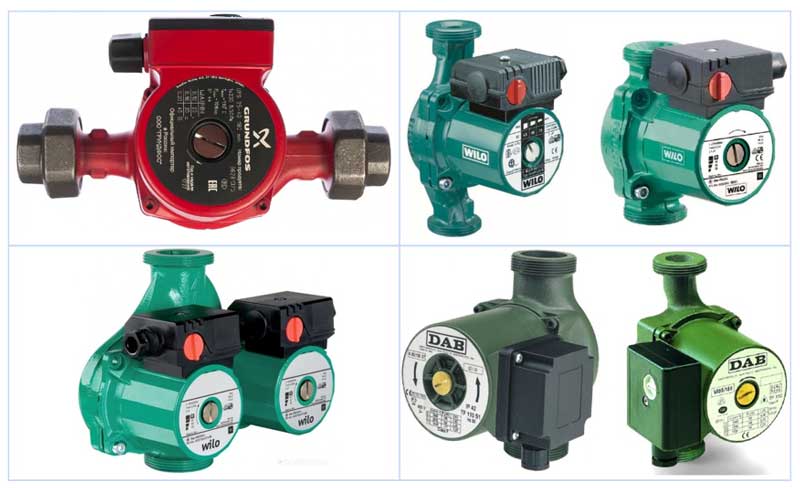

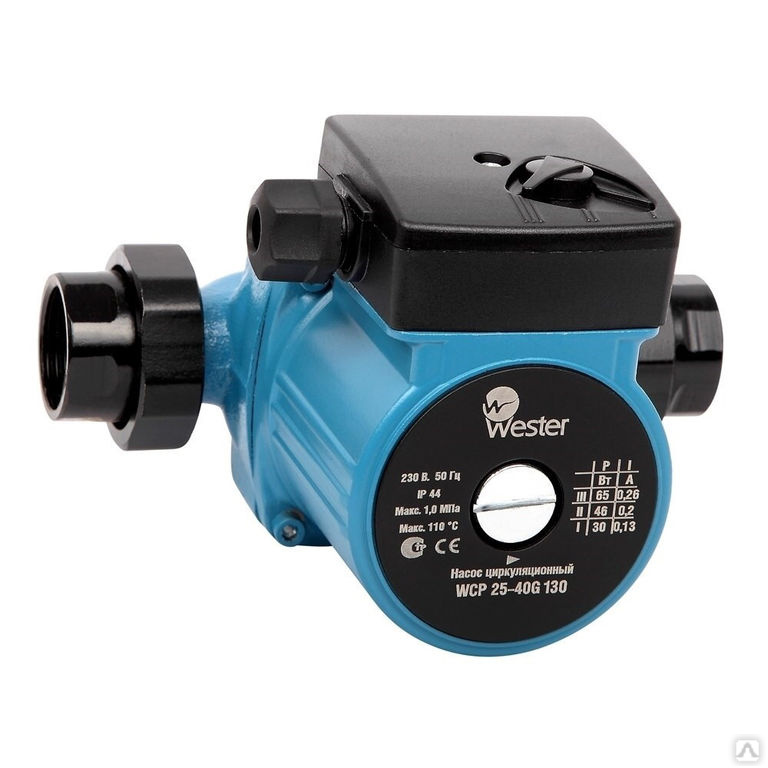

Обычно в систему отопления устанавливают обычные (нерегулируемые) циркуляционные насосы, которые все время работают на постоянной скорости вращения или имеют ступенчатое регулирование напора в пределах 2-3 скоростей.
Такие насосы могут иметь устаревшую конструкцию и двигатель, работает не эффективно. Это приводит к значительному перерасходу средств. Чтобы этого избежать, систему отопления можно модернизировать, если установить «умный» циркуляционный насос.
Преимущества циркуляционного насоса с интеллектуальной системой управления
Инженер технического отдела компании Wilo
Нерегулируемые насосы систем отопления потребляют большое количество электроэнергии, так как на протяжении всего отопительного периода они постоянно работают на максимальном режиме. При этом фактически большую часть времени система отопления работает в режиме неполной нагрузки.
Например, при внезапном потеплении (это нередко происходит среди зимы) пользователь снижает температуру теплоносителя и его расход, так как от отопительных приборов не требуется повышенная теплоотдача. Также от системы отопления не нужна максимальная эффективность работы в начале и в конце отопительного сезона, когда на улице только установилась прохладная погода, а сильные морозы еще не дошли. При смене дня и ночи, или при отъезде из дома на работу днем можно снизить температуру в помещениях с помощью термостатических головок, установленных на радиаторах, и, тем самым, сэкономить средства на отоплении.
То есть, в течение всего отопительного сезона от циркуляционного насоса требуется максимальная производительность только ограниченный период времени. Итак, насос должен гибко подстраиваться под постоянные изменения условия эксплуатации и личные пожелания людей, проживающих в доме.
Инженер технического отдела компании Wilo
Насосы старого поколения позволяют вручную выбирать одну из нескольких скоростей, обычно двух или трех. Чаще всего такие насосы работают на максимальной скорости, даже если все радиаторы перекрыты. Это приводит к неоправданно высокого энергопотребления.

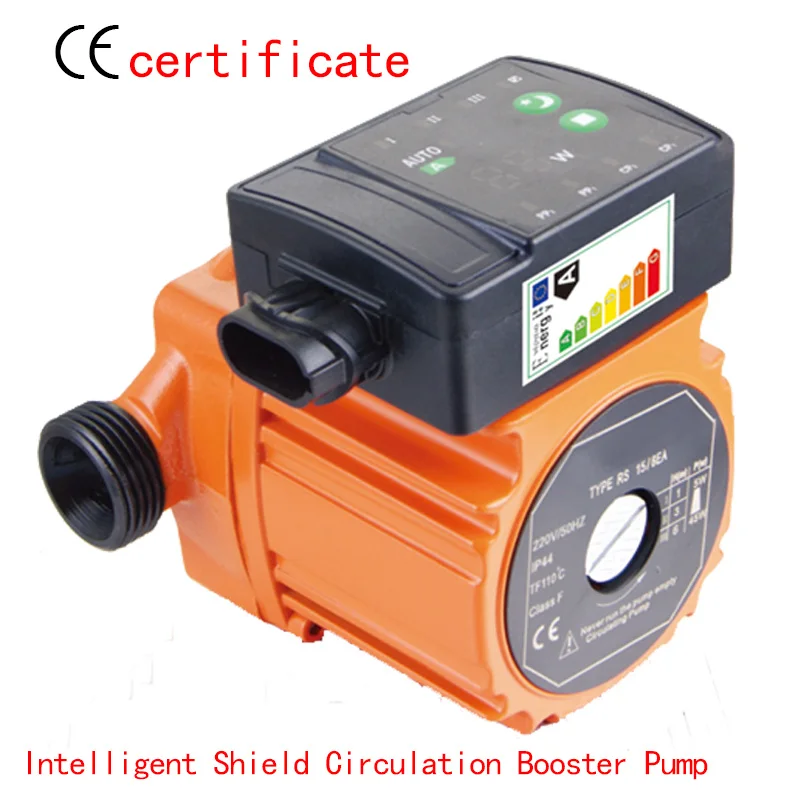

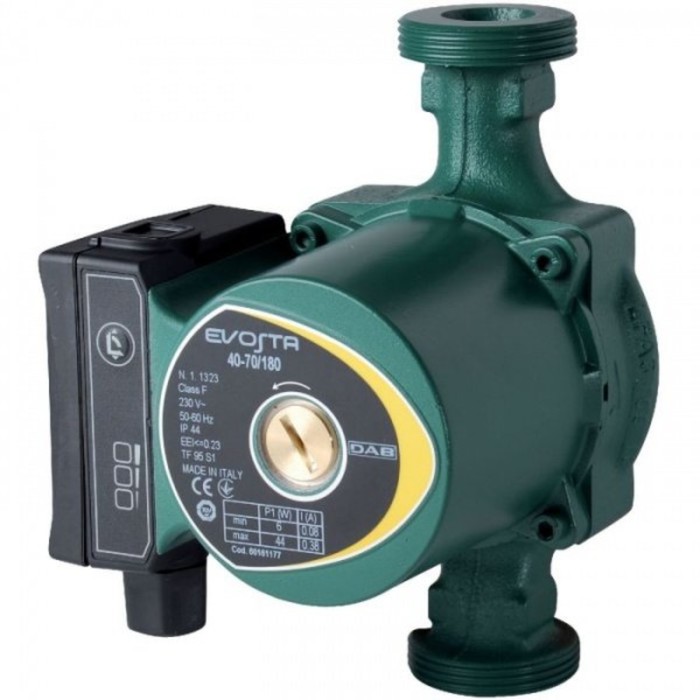

Современные «умные» циркуляционные насосы оборудованы высокоэффективными двигателями с автоматической регулировкой мощности. Это оптимизирует гидравлические параметры насоса при всех режимах работы системы отопления и, особенно, в режимах неполной нагрузки, что позволяет значительно снизить расходы на электроэнергию.
Принцип работы циркуляционных насосов с электронной системой регулирования
При низких температурах, как правило, все радиаторы открыты, нужна максимальный расход теплоносителя.
При росте температуры на улице часть радиаторов перекрывается — через систему проходит меньшее количество теплоносителя.
Современные «умные» циркуляционные насосы способны подстраиваться под изменение нагрузки системы отопления. Электронная система управления насоса позволяет автоматически изменять частоту вращения двигателя, в зависимости от состояния системы (количества открытых радиаторов). Это позволяет существенно снизить потребление электроэнергии.
Инженер технического отдела компании Wilo
Также в современных насосов является возможность выбора одного из нескольких режимов регулирования, позволяет обеспечить оптимальную работу насоса в конкретной системе.
В зависимости от установленного способа регулирования, электроника насоса поддерживает или линейно изменяет заданное значение перепада давления, в соответствии с текущего состояния системы (например, количеством открытых радиаторов), вместе с тем меняется производительность насоса. Частота оборотов двигателя постоянно меняется, а значит, автоматически, без участия пользователя, насос подстраивается под новые условия.
Экономическая выгода от использования в системе отопления «умного» циркуляционного насоса.
В чем заключается экономия при установке в систему отопления «умного» энергосберегающего насоса? Это ключевой вопрос, который интересует любого застройщика, который запланировал купить циркуляционный насос с электронной системой регулирования.
Преимущества следует рассматривать в комплексе и, что самое главное, в долгосрочной перспективе. Например, обычный нерегулируемый циркуляционный насос для системы отопления в среднем потребляет 500-800 кВт • ч в год. потому что работает постоянно и на максимальном режиме. Для сравнения: телевизор потребляет до 190 кВт • ч в год, стиральная машина — около 200 кВт • ч в год, электрическая плита — 450 кВт • ч в год. Но вышесказанное бытовое оборудование включается только периодически.
Инженер технического отдела компании Wilo
Минимальная потребляемая мощность современного энергоэффективного циркуляционного насоса составляет 3 Вт, а среднегодовое потребление не превысит 50 кВт • ч.
Поэтому «умные» насосы позволяют экономить до 90% электроэнергии по сравнению со стандартными насосами, так как они автоматически подстраиваются под изменение параметров системы и оснащены высокоэффективными, экономичными двигателями.
Также не забывайте о таком важном факторе, как автономия дома. Загородные жители хорошо знают, что иногда случаются перебои в электроснабжении, аварии подстанций и обрывы линий электропередач. Чтобы система отопления продолжала работать, ее оборудуют источником бесперебойного питания. ИБП, питает циркуляционные насосы и котел, позволит функционировать системе отопления до момента восстановления централизованного электроснабжения.
Поставив энергоэффективный циркуляционный насос с малым потреблением электроэнергии, пользователь существенно увеличивает время работы системы отопления от ИБП. Или может сократить затраты на ее монтаж за счет меньшей мощности инвертора и блока аккумуляторов.
Циркуляционный насос в системе отопления
Содержание статьи:
Суровые российские зимы требуют от домовладельцев обустройства эффективной системы отопления.
Хочется, чтобы она была еще и экономичной. Иначе на отоплении можно разориться, ведь холода порой длятся больше семи месяцев в году. Хорошим решением проблемы станет установка умного циркуляционного насоса. Он легко впишется в общую концепцию умного дома и поможет наладить максимально эффективное, но при этом и экономичное отопление.
Циркуляционный насос: зачем это нужно
Изначально система водяного отопления представляла собой систему труб, по которым циркулировал разогретый теплоноситель. Для увеличения теплоотдачи позже были сконструированы радиаторы. Сначала это были особые диски, потом появилось привычное оборудование. С его появлением появились и проблемы с циркуляцией теплоносителя. Она может быть естественной или искусственной.
Первые отопительные системы использовали гравитацию для продвижения воды по трубам. Все очень просто.
Разогретая вода поднимается вверх, холодная опускается. Это надежно и не требует применения дополнительного оборудования.
Но для естественной циркуляции жидкого теплоносителя требуются трубы слишком большого диаметра. Это, во-первых, дорого, а во-вторых занимает очень много места. Помимо этого, длина такой системы не может превышать 30 метров, что недостаточно для больших зданий.
Решение всех проблем – использование насоса, который будет проталкивать теплоноситель по контуру с нужной скоростью. Системы с принудительной циркуляцией могут состоять из труб любого диаметра и длины. Планировка здания в таком случае не подстраивается под отопление. Все это значимые достоинства системы с принудительной циркуляцией, но есть и некоторые недостатки. Если она однотрубная, то есть радиаторы установлены на нее последовательно, теплоноситель ближе к окончанию контура успеет сильно остыть.
Оптимальный вариант – двухтрубная система, когда все радиаторы подключаются к отопительному прибору параллельно. Это самый эффективный вариант, при условии, что система тщательно сбалансирована. Балансировка предполагает, что потоки теплоносителя распределены между радиаторами максимально рационально.
Для проведения гидрорегулировок используются балансировочные клапаны на батареях. Регулировки проводятся специалистами, но могут быть выполнены и самостоятельно. Правда, в этом случае нет никаких гарантий эффективной работы системы.
Что может умный насос
Встроенный в двухтрубную систему умный циркуляционный насос способен самостоятельно проводить балансировку. Может показаться, что это очень просто и не слишком востребовано. Попробуем разобраться. Для того, чтобы настроить радиаторы для эффективной работы, нужно измерить электронным термометром температуру каждой батареи. Затем проводятся регулировки путем подкручивания на рассчитанное число оборотов балансировочного вентиля.
Учитывая, что радиаторов в доме много, на процедуру уйдет несколько часов. Умный насос отрегулирует систему автоматически, без привлечения человека. Прибор рассчитает и выставит самый эффективный режим функционирования системы отопления. Причем сделает это самым точным образом.
Сначала он собирает данные о потребляемой мощности, скорости вращения, давлении и т.д. Затем всю полученную информация отправляет управляющему модулю, который ее обрабатывает и передает результаты умному насосу.
Последние модели устройств способны работать не только с радиаторами, но и с системами «теплых полов» в виде комбинированной схемы или же по отдельности. Грамотная балансировка позволяет сэкономить на топливе, каким бы оно ни было, от 7 до 20%. Способ проведения балансировки дает возможность сэкономить на расходомерах, штуцерах и балансировочных вентилях порядка 10% от общей стоимости системы.
Помимо этого умный насос способен на многое. Прежде всего, это экономия электроэнергии. Если проводить аналогии с бытовыми приборами, современный насос – это оборудование класса А по энергопотреблению. То есть при максимально эффективной работе он потребляет минимум электроэнергии. Для насосного оборудования разработан индекс энергоэффективности или EEI, для умных насосов его значение от 0,15 и более.
Это означает, что использование такого прибора в отопительной системе УД позволит сэкономить значительное количество энергоресурсов. И это легко объяснимо, КПД такого оборудования максимально высок. Это достигается за счет применения в конструкции синхронного качественного электродвигателя, ротор которого работает на постоянных магнитах, а конфигурация обмоток статора оптимизирована.
В таких приборах реализуется инверторная система управления, что позволяет исключить потери на перемагничивание ротора. Это еще не все. Главная причина экономии ресурсов заключается в интеллектуальном регулировании отопительной системы. Умный насос способен анализировать перепад давлений, расход воды и сравнивать существующую конфигурацию системы с оптимальной. Исходя из этого, он проводит необходимые регулировки.
На практике это выглядит следующим образом. Низкие уличные температуры заставляют отопление работать на полную мощность. Все клапаны на радиаторах открыты, теплоноситель активно циркулирует.
При повышении температуры за окном режим функционирования системы необходимо менять, иначе в помещениях будет слишком жарко. Если в доме установлен обычный циркуляционный насос, владелец в лучшем случае сможет вручную задать один из двух-трех возможных режимов.
Чаще всего такой возможности нет совсем. Тогда остается только опять же вручную частично перекрывать радиаторы, но насос при этом будет продолжать работать на полную мощность. Понятно, что перерасход ресурсов будет значительным. Умный насос легко подстроится под любые условия. В теплый период он снизит рабочую мощность, в холодный – увеличит. Причем сделает это автоматически, без вмешательства владельца.
Интеграция умного насоса в систему
Основное отличие любого умного насоса от своего стандартного аналога заключается в наличии управляющего электронного модуля. Последний может интегрироваться в общую систему любым подходящим способом. Например, связываться с остальным оборудованием посредством проводного или беспроводного протокола, встраиваться как в централизованную, так и в распределенную систему.
Модуль может подключаться к управляющему мобильному устройству, что дает возможность использования специальных приложений.
Умный насос – необходимое в условиях резких смен погодных условий оборудование. Грамотно сбалансированная с его помощью отопительная система станет работать максимально эффективно и при этом сохранять энергоресурсы. Ручное управление отоплением никогда не даст таких результатов.
Стоимость умного насоса достаточно велика, но его применение дает весьма ощутимую экономию средств. Если учесть, что современные технологии, используемые при создании такого оборудования, позволяют ему работать очень долго, есть повод задуматься о целесообразности установки умного прибора.
Сердце загородного дома: выбираем циркуляционные насосы для системы отопления | C.O.K. archive | 2020
Немного теории: от чего зависит выборРабота системы отопления основана на непрерывной циркуляции теплоносителя, за которую и отвечает насос.
Его подбор зависит от гидравлических параметров системы и в простейшем случае сводится к определению расхода и напора, которые насос должен обеспечить в рассчитанной рабочей точке.
Расход Q ( м³/час) — это объём теплоносителя, протекающего в единицу времени через систему отопления. Напор (м) — её гидравлическое сопротивление, которое складывается из сопротивления труб и других элементов. Важно подчеркнуть, что при подборе насоса не нужно учитывать высоту подъёма жидкости. Система замкнута, и давление, требуемое для поднятия жидкости, всегда компенсируется давлением на участке, где жидкость, наоборот, течёт вниз.
Гидравлические параметры насоса описывает его расходно-напорная характеристика. Она показывает зависимость между расходом, который насос может обеспечить, и напором, который он должен при этом создать. Система отопления, в свою очередь, тоже имеет эту характеристику, показывающую зависимость её гидравлического сопротивления (напор) от расхода теплоносителя через эту конкретную систему.
Точку пересечения характеристик насоса и системы называют рабочей точкой. Насос нужно подобрать так, чтобы рабочая точка находилась в средней части его расходно-напорной характеристики. В противном случае система будет функционировать не так, как нужно.
Характеристика насоса (синим), системы (красным) и рабочая точка
Любое изменение в системе отопления сказывается на её расходно-напорной характеристике, а значит, и на положении рабочей точки. Самый распространённый пример — это эффект, производимый термостатической головкой, которая устанавливается для регулирования интенсивности теплоотдачи радиатора в зависимости от погодных условий. Если температура в комнате сильно повышается, термостат зажимает контур, тем самым искусственно увеличивая гидравлическое сопротивление системы. Это значит, что рабочая точка будет смещаться влево по кривой насоса. Чтобы это не сказалось негативно на качестве работы и долговечности оборудования, насос должен уметь подстраиваться под изменяющиеся параметры системы, в идеале — автоматически.
Кроме того, выше был рассмотрен простейший случай с одним насосом, а на практике их может быть несколько. Например, радиаторы и водяные тёплые полы работают в разных температурных режимах, поэтому для каждого из этих типов отопительных приборов приходится строить отдельный контур системы отопления, которому чаще всего необходим собственный циркуляционный насос. Нужен он в этом случае и котловому контуру, и контуру горячего водоснабжения. Все они должны работать согласованно и не мешать друг другу.
От теории к практике
Дом, о котором пойдёт речь, предназначен для постоянного проживания и построен из щелевого керамического кирпича. Отапливаемая площадь суммарно составляет 170 м² на первом, втором и полуторном этажах. Отопление комбинированное: обогрев жилых помещений обеспечивают 18 радиаторов различной мощности и несколько контуров водяного тёплого пола, обогревающего площадь около 70 м².
Суммарная пиковая тепловая мощность системы отопления (радиаторы + тёплый пол) составляет 15 кВт.
Кроме того, имеется бойлер мощностью 24 кВт для подогрева горячей воды в системе ГВС. Потребность в тепле для нужд отопления и ГВС обеспечивает конденсационный газовый котёл мощностью 35 кВт. Всё оборудование котельной расположено на цокольном этаже дома.
Котельная на цокольном этаже
Здесь в относительно небольшом масштабе можно увидеть практически все возможные варианты использования тепла в частном домохозяйстве. Наличие нескольких отопительных контуров делает систему относительно сложной. В данном случае для гидравлического и температурного согласования её частей между собой был использован коллектор со встроенным гидравлическим разделителем, а в каждом контуре установлен собственный циркуляционный насос.
Гидравлический разделитель (гидрострелка) выполняет две функции. Во-первых, ограничивает перепад температур между прямым и обратным трубопроводами котлового контура, предотвращая перегрев котла, в случае если все контуры отопления были по той или иной причине перекрыты.
Во-вторых, гидравлически разделяет вторичные (отопительные) контуры, чтобы циркуляция в каждом из них происходила независимо и не влияла на циркуляцию в других контурах.
Коллектор с гидравлическим разделителем (гидрострелкой)
Умные насосы на страже комфорта
Циркуляцию теплоносителя в контурах тёплых полов и радиаторного отопления обеспечивают интеллектуальные насосы GRUNDFOS ALPHA325–60 (расход — 1,9–3,2 м³/час, напор — 3,2–6 м). Ещё один насос той же серии, ALPHA325–40 (расход — 1,5–2,6 м³/час, напор — 2–4 м), установлен в котловом контуре.
Главной особенностью этой линейки оборудования является наличие частотного преобразователя и фирменной функции AUTOADAPT. При её включении электроника насоса непрерывно анализирует характеристики расхода и напора в системе и автоматически находит оптимальную на данный момент времени рабочую точку. Для перехода к ней соответствующим образом ALPHA3 регулирует свою производительность.
Циркуляционный насос GRUNDFOS ALPHA325–60 на монтажном столе
Функция AUTOADAPT применяется при использовании насосов ALPHA3 в составе отопительных систем с погодным регулированием.
Она может быть задействована в контурах любого типа (радиаторных, с тёплыми полами и смешанных), для каждого из которых предусмотрен особый режим работы. Помимо автоматического, насос имеет несколько режимов с фиксированными настройками.
«Автоматическое поддержание заданной температуры воздуха в доме было одним из основных пожеланий собственника. Это (а также сложность системы, которая включает радиаторный контур и контур с тёплым полом) стало причиной выбора умных циркуляционных насосов», — объясняет Евгений Кручинин, инженер Департамента промышленного и бытового оборудования компании «Грундфос».
При длительном снижении температуры в системе более чем на 10–15°C насос ALPHA3 автоматически переключается в экономичный ночной режим. Повышение температуры в подающем трубопроводе переключает его обратно, в нормальный режим. Кроме того, по завершении отопительного сезона пользователь может активировать летний режим. Чтобы защитить систему и оборудование от образования отложений, насос будет раз в сутки включаться и в течение двух минут поддерживать циркуляцию теплоносителя на минимальных оборотах.
Кроме того, оборудование этой серии защищено от «сухого» хода.
Встроенный модуль Bluetooth позволяет собственнику дистанционно переключать режимы работы насоса ALPHA3 с помощью установленного на смартфон бесплатного приложения GRUNDFOS Go Remote. При желании переключение между различными режимами можно программировать, задавая контроллеру расписание на неделю.
Балансировка системы отопления
Помимо автоматической подстройки и регулирования рабочих параметров, циркуляционные насосы серии ALPHA3 имеют встроенную функцию гидравлической балансировки системы отопления. Эта процедура необходима для выравнивания расхода теплоносителя через отопительные приборы и должна выполняться перед первым запуском системы, а также если в её устройство были внесены какие-либо изменения.
«Поскольку установленные в доме радиаторы могут иметь разное гидравлическое сопротивление, а ведущие к ним трубопроводы — разную длину, расход теплоносителя через них будет отличаться.
В результате одни будут прогреваться лучше, а другие — хуже. Этого допускать нельзя. Выровнять объём поступающего теплоносителя позволяют балансировочные клапаны. Однако их настройка — сложная задача, требующая очень много времени, специальную технику и привлечения специалистов высокой квалификации. ALPHA3 позволяет решить эту задачу значительно быстрее и без проведения сложных расчётов. Насос всё рассчитает сам, пользователю останется лишь создать условия для этого, следуя указаниям в мобильном приложении Go Balance», — говорит Евгений Кручинин.
Процедура балансировки с помощью умного циркуляционного насоса осуществляется через приложение GRUNDFOS Gо Balance на смартфоне или планшете. Монтажнику нужно установить связь с ALPHA3 по Bluetooth и следовать инструкциям на экране мобильного устройства. Программа работает как с радиаторными системами, так и с тёплыми полами, а выполнить балансировку с её помощью может даже начинающий специалист.
Насосы ALPHA3 в контурах тёплого пола и радиаторного отопления
Горячее водоснабжение
Работу системы горячего водоснабжения на объекте обеспечивают два циркуляционных насоса.
Первый — GRUNDFOS ALPHA1 L 25–60 — отвечает за циркуляцию теплоносителя в первичном контуре бойлера. Второй — GRUNDFOS COMFORT 15–14 BT PM — обеспечивает подачу подогретой воды к точкам водоразбора.
«ALPHA1 L имеет три режима работы: с фиксированной частотой вращения, а также режимы пропорционального и постоянного давления. Обычно первый как раз и используется, когда насос установлен на загрузку бойлера. В этом случае он работает как нерегулируемый и обеспечивает постоянную скорость циркуляции теплоносителя. Благодаря двигателю на постоянных магнитах, ALPHA 1 L потребляет почти в два раза меньше электроэнергии, чем аналогичный насос с асинхронным двигателем», — рассказывает эксперт компании «Грундфос».
Насос GRUNDFOS ALPHA1 L 25–60 установлен в контуре загрузки бойлера
GRUNDFOS COMFORT — серия циркуляционных насосов, разработанная специально для использования в системах ГВС. Особенностью модели BT PM является наличие встроенной функции контроля температуры воды, которая позволяет сократить расход электроэнергии.
Работая в этом режиме, насос будет включаться только тогда, когда температура воды будет падать ниже рассчитанного значения, тем самым исключив энергопотребление в невостребованные периоды.
Бойлер системы ГВС с циркуляционным насосом GRUNDFOS COMFORT 15–14 BT PM
Проект системы отопления и горячего водоснабжения загородного дома был подготовлен при участии специалистов компании GRUNDFOS, которые консультировали монтажников при подборе насосов. Модели серий ALPHA и COMFORT в течение гарантийного срока обслуживаются по программе «Сервис за 24 часа», предполагающей ремонт или замену вышедшего из строя оборудования в течение суток. В случае неисправности насоса пользователю достаточно позвонить на горячую линию GRUNDFOS, после чего к нему будет направлена сервисная бригада.
SMART RECIRCULATION CONTROL — советы и обновления
31.03.2022 3 комментария
В наши дни много говорят о том, что водонагреватели с тепловым насосом являются наиболее экологичными и эффективными водонагревателями. К счастью, Smart Recirculation Control 32 решает эту проблему для владельцев водонагревателей с тепловым насосом, поскольку наша система управления выключает насос, когда контур нагревается до нужной температуры, предотвращая охлаждение водонагревателя с тепловым насосом, тем самым восстанавливая максимальную эффективность ваших инвестиций в водонагреватель. 3 комментария 17.01.2022 1 Комментарий
Когда мы впервые представили безрезервуарные водонагреватели Smart Recirculation Control, они не были так популярны, как сегодня. Установка расходомера на баковый водонагреватель просто повлекла за собой отсоединение гибкой линии подключения холодной воды, навинчивание расходомера на бак и повторное подсоединение гибкой линии подключения. Но безбаковые водонагреватели очень часто монтируются с жесткими медными трубами вплоть до водонагревателя, что не позволяет никаким образом легко отключить подачу холодной воды и установить расходомер. В этих установках мы рекомендуем устанавливать расходомер в медный трубопровод с соединительными фитингами на каждом конце, чтобы облегчить снятие и замену, а не навинчивать его на фитинг NPT и припаивать на место. Не то, чтобы у нас были отказы расходомера, частота отказов чрезвычайно низка, но они представляют собой механическое устройство с вращающимся магнитом, если есть проблема с застреванием мусора в расходомере, и его необходимо удалить из линии. 1 Комментарий 24.11.2021 0 комментариев
При установке Smart Thermostatic Control в доме без специального контура рециркуляции всегда возникает вопрос: «Сколько клапанов AquaMotion AMK-ODR мне нужно и где их установить?» Простой ответ: вам нужен один клапан AMK-ODR в конце каждой тупиковой линии горячей воды. Однако, если у вас нет схемы сантехники для вашего дома, это не может быть простым ответом. Чтобы выяснить, сколько у вас тупиковых линий горячей воды, нужно подождать, пока линии горячей воды остынут. Затем подойдите к раковине в вашем доме, которая нагревается дольше всего. Включите горячую воду в этом месте, пока вода не станет горячей. Теперь подойдите ко всем другим раковинам в вашем доме и посмотрите, есть ли в них горячая вода. Если вода становится горячей в течение нескольких секунд, значит, она находится на той же линии. Если он не нагревается быстро, то, вероятно, он находится на отдельной линии и ему потребуется второй клапан AMK-ODR. 0 комментариев 21.10.2021 0 комментариев
Чтобы получить доступ к этой функции, откройте приложение для смартфона и перейдите в меню. Выберите «Прошивка» (если вы не видите прошивку, значит, у вас нет Smart Recirculation Control 32, свяжитесь с нами, если вы хотите обновить, и мы отправим вам ссылку со специальной ценой обновления). По умолчанию будет выбрано семейство прошивок, которое вы приобрели вместе с устройством, и если в настоящее время установлена последняя версия прошивки, она будет недоступна для выбора. Однако, поскольку аппаратное обеспечение для всех наших устройств одинаковое, если вы выберете «Показать все версии прошивки» в нижней части экрана, это позволит вам выбрать и установить любую прошивку из всего семейства продуктов, которые мы производим. 0 комментариев 27.04.2021 2 комментария
Leridian Dynamics Inc. с гордостью объявляет о выпуске версии Smart Aquastat Control, соответствующей стандарту LEED for Homes v4. Пути 1 и 2, Насосы и органы управления контуров циркуляции горячей воды
2 комментария 18.04.2021 2 комментария
На рынке представлено множество различных рециркуляционных насосов, и может быть довольно сложно понять, какой из них выбрать для вашей рециркуляционной системы, или даже если насос, который вы сейчас установили, подходит. Поскольку наш контроллер предназначен для запуска насоса только тогда, когда вам требуется горячая вода, наличие насоса с высокой пропускной способностью важно для обеспечения надлежащего отклика и комфорта. Если у вас уже установлен насос и вы сомневаетесь, подходит ли он, проверьте номинальную мощность на насосе. Если она меньше 50 Вт, то она, вероятно, не обеспечит достаточную производительность по запросу. 2 комментария 14.04.2021 0 комментариев
Дома, в которых нет специального контура рециркуляции, можно дооснастить комплексной системой интеллектуального термостатического управления, состоящей из интеллектуального контроллера, рециркуляционного насоса AquaMotion AM5-SF1L и одного или нескольких термостатических клапанов AquaMotion AMK-ODR. Всегда возникает вопрос, сколько клапанов AMK-ODR мне нужно? В зависимости от того, как работает водопровод в вашем доме, вы можете повысить производительность, установив несколько клапанов AMK-ODR под несколько раковин. Чтобы узнать, сколько клапанов вам нужно, вы можете выполнить следующий тест. Дайте сантехнике остыть, так что делать это первым делом с утра хорошо, и идите в самую дальнюю ванную комнату в доме и запускайте воду, пока она не станет горячей. Это будет имитировать один клапан, установленный под этой конкретной раковиной. Еще одна причина для установки второго или третьего клапана – большой дом. Клапаны AMD-ODR имеют самый высокий поток из всех термостатических клапанов на рынке, но они все же ограничивают поток насоса. Таким образом, если у вас есть две ванные комнаты, которые находятся рядом друг с другом, но далеко от водонагревателя, установка по одному в каждом месте позволит удвоить поток воды, что ускорит работу горячей воды по требованию. Третьим, но продвинутым приемом повышения производительности по требованию является установка клапана AMK-ODR за запорными клапанами под раковиной. Вода к раковине подается по трубе ½”, но запорные вентили сужают ее до 3/8”, что существенно ограничивает поток горячей воды. 0 комментариев 22.02.2021 0 комментариев
Leridian Dynamics, Inc. объявляет о выпуске Smart Aquastat Control. Smart Aquastat Control — это система управления насосом по запросу для использования со специальным контуром рециркуляции. Он отличается от Smart Recirculation Control тем, что имеет только один датчик температуры и выключает насос, когда один датчик достигает настроенной температуры, а не запускает насос до тех пор, пока разница температур между выходом водонагревателя и обраткой не будет в пределах допустимого диапазона. 0 комментариев 19.01.2021 0 комментариев
Недавно я узнал о программе поощрительных скидок, проводимой администрацией прибрежного водного округа Марины ( ОБНОВЛЕНИЕ: район прибрежной водной среды Марины больше не предлагает эту скидку ), чтобы побудить владельцев домов установить циркуляционный насос. Если в вашем доме уже подключен контур рециркуляции, вам просто нужно установить рециркуляционный насос, чтобы получить право на скидку, но я бы также рекомендовал установить наш Smart Recirculation Control 3, когда вы это сделаете, чтобы вам не пришлось жить своей жизнью. Я обнаружил, что во многих домах, построенных в округе Монтерей за последние 30 лет, был установлен контур рециркуляции в соответствии с требованиями строительных норм и правил, но для фактической установки насоса норм не требовалось! Проверьте свой подсобный чулан рядом с водонагревателем на наличие заглушенной медной трубы, торчащей из стены, и это ваша линия рециркуляции. Если у вас нет специального контура рециркуляции горячей воды, вы все равно можете воспользоваться скидкой, установив термостатическую систему рециркуляции горячей воды. В этих системах используется термостатический перепускной клапан, который позволяет насосу проталкивать горячую воду через клапан в линию холодной воды до тех пор, пока вода не нагреется, после чего насос закрывается. Есть несколько производителей модифицированных систем такого типа, но все они запускают свои насосы по таймеру, и когда клапан нагревается и закрывается, они просто позволяют насосу «встать в тупик» против закрытого клапана, тратя впустую энергию и нагревая насос. Если вы не проживаете в районе прибрежного водного хозяйства Марины, обратитесь в местное водное управление и узнайте, предлагают ли они какие-либо скидки при установке системы рециркуляции горячей воды. 0 комментариев 05.12.2020 0 комментариев
Начиная с версии микропрограммы 2.0.5, таймеры в интеллектуальном управлении рециркуляцией автоматически отключаются, если в течение последних 24 часов не обнаруживается подача горячей воды. Как только обнаруживается подача горячей воды или контроллер подключается к приложению для смартфона, таймеры автоматически снова включаются. Это не влияет на возможность вручную отключать таймеры из меню настроек в приложении для смартфона. Это предназначено просто как отказоустойчивость, если вы отправитесь в отпуск и забудете вручную отключить таймеры, не беспокойтесь, они автоматически отключатся! Leridian Dynamics всегда ищет способы избавить вас от беспокойства 🙂 0 комментариев <<Предыдущий | Автор Дэвид Лериан, президент Leridian Dynamics, Inc. Архив март 2022 г. Новостная лента |
Однако владельцы сообщают о проблемах при использовании водонагревателей с тепловым насосом в сочетании со специальным контуром рециркуляции. Дело в том, что для водонагревателя с тепловым насосом требуется определенный перепад температур между водой, поступающей в водонагреватель, и температурой воды в водонагревателе. При постоянно работающем рециркуляционном насосе перепад никогда не достигается, поэтому цикл нагрева не инициируется, и вода в нагревателе остывает, оставляя владельцу дома слегка теплую воду. Вы можете прочитать об этом в техническом бюллетене Rheem. Рим рекомендует использовать устройство только в режиме высокого спроса или только в электрическом режиме и говорит, что режим энергосбережения не будет работать должным образом.
по-прежнему предоставляя вам удобство горячей воды в ваших светильниках.
, вы будете очень довольны наличием соединительных фитингов, облегчающих снятие.
Во многих домах есть линия, которая обслуживает ванные комнаты в одном направлении, и вторая линия, которая обслуживает кухню, но это всего лишь обобщение. А в зависимости от расположения водонагревателя относительно приборов ГВС, на некоторых линиях ГВС клапан АМК-ОДР может не понадобиться. Например, если водонагреватель находится в гараже, примыкающем к кухне или прачечной, то клапан в этом месте, вероятно, не нужен, потому что в нем уже будет горячая вода быстро. Может потребоваться несколько циклов, чтобы понять расположение вашей сантехники, особенно если в вашем доме была пристройка, но этот метод должен дать вам хорошее представление о том, как горячая вода течет в вашем доме.
В настоящее время у нас есть поддержка только Bluetooth, поскольку мы перенесли существующую кодовую базу напрямую на новый процессор. Но процессор также поддерживает обновление прошивки по воздуху (OTA), что позволяет нам добавлять Wi-Fi и другие функции при разработке прошивки Smart Recirculation Control следующего поколения.
Очевидно, вам необходимо понимать последствия этого, поскольку каждый из наших продуктов обладает уникальными функциями, адаптированными к конкретному решению. Некоторые из них предназначены для специальных контуров рециркуляции, а другие предназначены для использования термостатического перепускного клапана, который соединяет горячую воду с холодной водой в самой дальней раковине. Некоторые используют 2 датчика температуры и разницу между ними, чтобы знать, когда выключать насос, а другие используют один датчик температуры и абсолютное значение, чтобы выключить насос. Прежде чем менять семейство прошивок, я предлагаю вам прочитать о другом продукте, чтобы понять, как он работает. Если у вас есть какие-либо вопросы, пожалуйста, свяжитесь с нами.
Элемент управления настроен по умолчанию для работы в соответствии с текущими точными спецификациями, но параметры можно изменить с помощью приложения для смартфона, если спецификация изменится или производительность системы не обеспечивает надлежащего комфорта. Ниже приведен раздел спецификации LEED for Homes v4, который регулирует управление рециркуляционным насосом.
Элементы управления должны дополнительно ограничивать температуру воды до максимума 105ºF (40ºC). Органы управления должны ограничивать работу насоса не более чем 5 минутами на одно включение в случае отказа обоих средств отключения насоса.
Именно по этой причине мы рекомендуем насос с производительностью 15-20 галлонов в минуту. Обычно это насосы мощностью 1/12 л.с. Мы продаем насос, соответствующий этим критериям, под названием AquaMotion AM5-SF1L. Этот насос рассчитан на 18 галлонов в минуту и 1/12 л.с. и подходит для большинства домов. Для больших домов или домов, в которых установлена 1-дюймовая циркуляционная петля, или для людей, которым просто нужна максимальная производительность по требованию, мы рекомендуем AquaMotion AM10-SF1L. Этот насос рассчитан на 31 галлон в минуту и 1/8 л.с. и произведены в США, и на них предоставляется 3-летняя гарантия. Для этих насосов требуется комплект фланцев, который включен в цену (укажите 3/4 дюйма или 1 дюйм при размещении заказа), и они поставляются с электрическим шнуром длиной 10 футов.
В частности, мы столкнулись с некоторыми очень маленькими насосами мощностью 1/40 л.с. (20 Вт), которые обеспечивают поток только 3–5 галлонов в минуту, и они действительно плохо работают в среде по требованию. Простой тест, который вы можете выполнить, — отключить помпу на ночь перед сном. Затем первым делом с утра, прежде чем кто-либо воспользуется горячей водой, возьмите таймер с секундной стрелкой и включите насос. Держите обратку и засеките, сколько времени потребуется, чтобы труба начала нагреваться. Все, что длиннее 60-90 секунд, вероятно, не обеспечит адекватной производительности.
Эти клапаны соединяют линию горячей воды с линией холодной воды под самыми дальними раковинами в доме, позволяя перекачивать воду из линии горячей воды в линию холодной воды до тех пор, пока горячая вода не достигнет клапана, что приведет к его закрытию. Контроллер определяет, когда поток останавливается, и выключает насос, а не позволяет насосу останавливаться вплотную к закрытым клапанам, как во всех других системах. Видео установки можно посмотреть на YouTube.
Как только у вас появится горячая вода в этой ванной, перейдите в другие ванные комнаты, кухню и прачечную и задайте время горячей воды, сколько времени потребуется, чтобы вода нагрелась в этом месте. Если вам нужно спустить в раковину довольно много воды в ожидании горячей воды, может быть полезно установить еще один клапан в этом месте раковины.
Установка тройника ½” за клапаном непосредственно на трубу ½”, а затем подсоединение клапана AMD-ODR непосредственно к этому тройнику, а не к выпускному отверстию клапана, позволит увеличить поток через клапан. Этот метод требует отключения воды во всем доме и немного продвинутой сантехники, чтобы удалить тройник, который идет на конце клапана AMD-ODR, чтобы его можно было подключить непосредственно к ½-дюймовому тройнику, но вы можете найти его выгодный. Клапаны AMK-ODR не имеют конической резьбы, поэтому они должны быть соединены с уплотнительным кольцом или шайбой, чтобы предотвратить утечку.
определенная толерантность. Эта система предназначена для использования на безбаковых и комбинированных нагревателях горячей воды для бытовых нужд, которые предъявляют строгие требования к входной температуре. Его также можно использовать на баковом водонагревателе, если вы хотите отключить насос на основе абсолютной температуры, а не перепада.
жизнь по жесткому графику горячей воды.
. Наш интеллектуальный термостатический контроль решает эту проблему, контролируя поток воды в системе, и когда термостатический клапан нагревается и закрывается, а поток останавливается, контроллер определяет это и выключает насос. Наш контроллер также будет запускать насос по требованию, поэтому вам не придется жить по строгому графику подачи горячей воды. Мы также используем перепускной клапан AquaMotion AMK-ODR, который имеет пропускную способность в 4-5 раз больше, чем у пластиковых клапанов наших конкурентов, поэтому вы получаете гораздо более отзывчивую производительность по требованию. Рекомендуется установить по одному клапану в конце каждой тупиковой линии горячей воды, чтобы все ваши приборы в вашем доме могли получать горячую воду по требованию. Экономьте деньги при покупке полной системы.
Если да, дайте мне знать, я обязательно добавлю его в свой блог.
, производитель семейства продуктов Smart Recirculation Control.
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
Через 30-45 секунд горячая вода будет
ждет тебя, когда ты снова включишь кран.
Если вы уже знаете, что один или
другое – ваша проблема, продолжайте и нажмите на ссылку, которая приведет вас
на соответствующую страницу продукта. Для тех, кто любит подробности
краткое описание включено для каждого ответа.
Фактически, для
большинство наших клиентов говорят, что это все вышеперечисленное.
«Мгновенная» горячая вода
у вашего крана означает, что водопровод всегда горячий. Экономит воду, но много тратит
энергии (газ, пропан или электричество) для поддержания температуры труб.Циркуляционные насосы с регулируемой скоростью | Резидео Про
Наведите курсор на изображение, чтобы увеличить его
Щелкните правой кнопкой мыши миниатюру, чтобы сохранить изображение
Наверх
Ресурсы
Опубликовано:
Посмотреть
Опубликовано: | PDF
Скачать
Посмотреть все
Опубликовано:
Посмотреть
Опубликовано: | PDF
Скачать
Посмотреть все
Опубликовано:
Посмотреть
Опубликовано: | PDF
Скачать
Посмотреть все
Просмотреть все
Обзор продукта
Наши циркуляционные насосы с регулируемой скоростью AquaPUMP обеспечивают более высокую эффективность как при переменном, так и при постоянном давлении с двигателями ECM с мокрым ротором.
Кроме того, они облегчают вашу жизнь, адаптируясь ко всем типам установок с пропорциональными, постоянными и автоматическими режимами в соответствии с потребностями вашей системы.
Особенности:
- Два варианта циркуляционного насоса: насос из чугуна для замкнутых (водяных) систем и насос из нержавеющей стали для незамкнутых (питьевых) систем
- Пять различных режимов работы обеспечивают универсальность, позволяющую работать с широким диапазоном циркуляционных насосов с фиксированной и регулируемой скоростью
- Режимы пропорциональной и постоянной кривой или автоматический режим на основе Delta P
- Легкий доступ к клеммной колодке для проводки
- 5-летняя гарантия
- Доступны дополнительные модели с фиксированной скоростью
С чего начать
1. Создайте учетную запись на профессиональном портале
УСТАНОВЩИКИ:
Свяжитесь с администратором вашей компании, чтобы получить приглашение в профиль вашей компании, а затем создайте собственную учетную запись.
АДМИНИСТРАТОРЫ КОМПАНИИ:
Если у вашей компании еще нет Pro Portal, попросите администратора вашей компании зарегистрироваться здесь.
Обязательно обновите информацию о своей компании и просто загрузите логотип своей компании.
2. Получить приложение
Упростите установку для ваших техников и домовладельцев. Загрузите приложение здесь.
Примечание. В настоящее время приложение Resideo Pro работает с интеллектуальными термостатами T5 и T6
3. Установите
Используйте приложение Resideo Pro для установки интеллектуального термостата T6 Pro в домах, которые свяжут эти дома с вашей компанией. Затем вы сможете выбрать, какие домовладельцы увидят ваш логотип, исходя из цены на домохозяйство (с потребителя не будет взиматься плата).
Один из семьи
Любите свои существующие устройства? Мы тоже.
