Унибокс овентроп: модели, особенности их монтажа и условия применения в различных контурах

Содержание

модели, особенности их монтажа и условия применения в различных контурах

Панельное отопление с каждым годом находит все большее применение в жилых и общественных зданиях. Это можно объяснить множеством причин, например, высоким комфортом, широкими возможностями для дизайнерских идей в помещениях и др.

Для регулирования систем теплого пола применяются различные технические решения. Как правило, все они предусматривают ограничение температуры подачи теплоносителя в систему теплого пола максимум до 55 °С.. Для этого организуются смесительные узлы, в составе которых имеется циркуляционный насос, трехходовой вентиль, терморегулятор и т. д. Все это оправдано при достаточно больших площадях теплого пола со множеством контуров, с применением распределительных гребенок.

А что делать, когда нам надо обеспечить работу одного-двух небольших контуров? Самые простые устройства для этой цели – монтажные наборы «Unibox». Рекомендованная область применения для всех моделей «Unibox» – контур теплого пола площадью до 20 м2.

При использовании трубы 16 х 2,0 рекомендуемая длина трубы в контуре не должна превышать 100 м.

Всего Oventrop предлагает 18 моделей «Unibox». Объединяет все эти устройства наличие монтажной коробки (в которой монтируется арматура), воздухоотводчика с возможностью промывки контура, декоративной крышки.

Регулирование осуществляется:

по температуре теплоносителя в обратном контуре («Unibox RTL», «Unibox E RTL»), максимальная температура подачи в этом случае должна быть не более 70 °С;

по температуре воздуха в помещении («Unibox T», «Unibox E T»), максимальная температура подачи в этом случае должна быть не более 55 °С;

одновременно по этим двум параметрам («Unibox plus», «Unibox E plus»). Более подробно вы можете ознакомиться с различными видами «Unibox» на сайте www.oventrop.ru и в материалах фирмы – каталогах, проспектах, технических данных.

Несмотря на то, что «Unibox» известны на рынке уже давно и пользуются заслуженной популярностью, не всегда потребители знают о многообразных возможностях их применения. В этой статье мы хотим обратить внимание на некоторые схемные решения с использованием «Unibox».

Если общая площадь теплого пола в помещении превышает 20 м2, есть возможность организовать два кон-тура, регулируемые одним прибором «Unibox». Главное требование в этом случае – длина труб в каждом контуре должна быть одинаковой. Оба трубопровода подключаются к « Unibox» с помощью тройника. При диаметре прямых трубопроводов 16 х 2,0 общая обратная линия на выходе из «Unibox» выполняется из трубы 20 х 2,5.

Всем известно традиционное применение «Унибокс» в двухтрубных системах отопления. Однако есть возможность использовать эти устройства и в однотрубной системе. Байпасный вентиль, например, «Combi LR», должен быть отрегулирован таким образом, чтобы через контур напольного отопления проходило достаточное количество теплоносителя. Присоединительный узел с байпасом Multiflex (CE) должен быть отрегулирован таким образом, чтобы при открытом вентиле радиатора через контур напольного отопления проходило достаточное количество теплоносителя, а при закрытом узле « Unibox» на вентильной вставке отопительного прибора не возникало шумов.

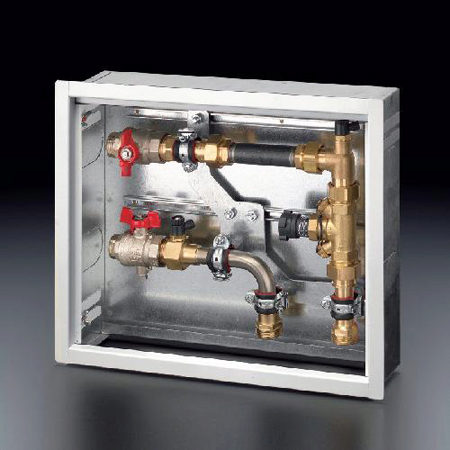

Если по каким-либо причинам нет возможности у становить монтажную коробку «Unibox» в помещении с контуром теплого пола (например, в ванной комнате стены покрыт ы плиткой и нельзя делать ниши для « Unibox»), то можно использовать «Unibox vario». В этой модели температура в помещении поддерживается по сигналу от термостата с дистанционной настройкой «Uni LH » или от комнатного термостата. Сама монтажная коробка в этом случае может располагаться за пределами помещения с теплым полом, например, в коридоре. Все модели «Unibox» располагаются в конце контура. Исключение составляет «Unibox E BV», который может устанавливаться и в начале контура. Основным техническим

достоинством монтажного набора «Unibox E BV» является повышение качества регулирования теплого пола за счет разделения потока теплоносителя на две части: через настраиваемый байпас (постоянная нагрузка) и для термостатического регулирования. Благодаря постоянному расходу воды через настраиваемый байпас уменьшаются температурные колебания поверхности пола, сокращается время реакции на изменение температуры в помещении. Кроме того, в случае использования пары «Unibox E BV» и « Unibox RL A» есть возможность смонтировать систему без распределительной гребенки. С помощью «Unibox RLA» производится гидравлическая увязка контуров между собой и отключение контуров.

Рамки данной статьи не позволяют рассказать подробно обо всех особенностях и разнообразном применении серии «Unibox», поэтому приглашаем специалистов проектных и монтажных организаций посетить наши семинары, которые регулярно проводятся в офисе представительства Oventrop.

Унибокс овентроп на теплый пол схема подключения

Добрый день!
Прошу дать совет по представленной схеме подключения ТП.
В настоящий момент планирую делать ТП с использованием арматуры OVENTROP UniBox. В качестве трубы ТП куплена МП d16

Заранее благодарю за рекомендации

Одно могу сказать -радиаторы будут греться замечательно.

Да, с радиаторами 3 года все нормально (15 шт.). А вот опыта “строительства” теплых полов пока нет.

Нет, я к тому, что на ТП лучше свой насосно-смесительный узелок делать, там расходы и температуры не те, что в радиаторном. А у Вас все в куче. Чтобы настроить коллектора, придется почти полностью прижать радиаторы, чтобы сравнять потери в них с потерями через юнибокс -а они-атомные.

Добрый вечер! Спасибо за замечания!
Прошу не пинать ногами , но мне все равно не очень понятно. Если OVENTROP позиционирует UNIBOX, как систему, которую можно встраивать в контур радиаторного отопления (при ТП

Прошу прощения, не получается вставить картинку – выложил через photofile

Температурный режим радиаторов и тёплого пола обычно разный. Да и длинна линий, а значит и сопротивление тоже. Поэтому стоит делать эти две системы отдельно. Сделайте отвод от отопления, поставьте тройной коллектор и не забудьте про насос.

Добрый день!
Вспомнилась тема теплого пола и решил поделиться опытом выбора коллектора.
Для управления 4-мя контурами теплого пола и 3-мя контурами радиаторов был куплен коллектор ValTec за 26 т.

р. (2007 год).

При помощи коллектора можно регулировать и контролировать визуально пропускную способность во всех контурах. Работает изумительно! При заказе можно сформировать различные варианты.

Надеюсь, кому-нибудь информация пригодиться.

Подключение водяного теплого пола вопрос который последнее время интересует почти ывсех собственников загородной недвижимости на этапе строительства.

В настоящее время существует несколько вариантов подключения теплого пола. Рассмотрим основные заводские решения:

Подключение от насосно-смесительной группы: схема

Данный вариант подключения водяного теплого пола, считается самым распространенным. Основным преимуществом этого варианта является возможность управления приводом трехходового клапана погодозависимым контроллером . Таким образом мы имеем возможность настроить график температуры теплоносителя в системе отопления, четко в зависимости от температуры на улице, что приводит к значительной экономии эксплуатационных расходов.

Подключение с помощью смесительного узла интегрированного в коллекторную группу

Это самый удобный в монтаже вариант подключения водяного теплого пола. Компания Thermotech разработала и запатентовала данное решение. Коллектор с интегрированным смесительным узлом имеет в комплекте:

  • Термометры на прямой и обратной магистрали
  • Циркуляционный насос стандартный или адаптивный в зависимости от комплектации
  • Термостатический клапан
  • Балансировочный клапан
  • Фитинги для подключения трубы к коллектору
  • Встроенные балансировочные клапаны
  • Встроенные микрометрические клапаны под электроприводы для каждого контура
  • Байпасная (запасная) линия
  • DIN-рейка для установки коммутационного блока

Полностью укомплектованный с завода теплообменный узел позволяет быстро выполнить подключение водяного теплого пола к системе отопления.

Подключение водяного теплого пола от котла

Система напольного отопления подключается “напрямую” от котла по прямым параметрам теплоносителя в том случае, если мы не имеем комбинированную систему отопления (теплый пол + радиаторная, то есть нет необходимости разделять системы по температуре.

Данный вариант экономичен изначально – не нужно устанавливать смесительный узел, и так же в эксплуатации – нет необходимости поднимать температуру котловой воды (теплоносителя) выше 50 градусов.

Подключение с помощью терморегулятора Unibox

В случае когда необходимо сделать водяной теплый пол небольшой площади применяется система подключения водяного теплого пола от терморегулятора Unibox разработанного компанией Oventrop.

Данное устройство часто применяют в квартирах многоэтажных домов, когда есть необходимость сделать теплый пол на балконе, в коридоре либо в сан. узле. К терморегулятору можно подключить до двух контуров теплого пола с помощью специального раделительного узла.

Подключение с помощью теплообменного узла Thermotech

Все кто когда нибудь проявлял желание сделать водяной теплый пол в квартире многоэтажного дома задавались вопросом как подключить теплый водяной пол от центральной системы отопления. Идеальным заводским решением для такой ситуации является теплообменный узел TMIX E-30 разработанный шведской компанией Thermotech

Устройство служит для разделения первичного контура (центральной системы отопления) и вторичного контура (внутриквартирной системы отопления). Основным преимуществом подключения от данного устройства является то, что гидравлическая схема системы отопления дома не нарушается, что очень важно для ее правильного функционирования.

Регулятор Unibox E plus применяется для регулирования системы теплый пол по температуре помещения при помощи термостатического вентиля и ограничения температуры обратного потока при помощи вентиля RTLH.

Максимальная площадь греющей поверхности теплого пола: 20 м².

Максимальная температура подачи теплоносителя: 70°С. Может устанавливаться в комбинации с радиаторным отоплением как и Unibox E RTL.

Расход теплоносителя регулируется с помощью самостоятельно работающего чувствительного элемента, погруженного в теплоноситель. Желаемая температура обратного потока выставляется на маховике.

При помощи термостатического вентиля можно регулировать температуру помещения. Требуемая температура устанавливается путем изменения значения на термостатической головке.

Unibox E plus можно использовать и без отопительного прибора, если теплоотдачи теплого пола достаточно.

Регулятор представляет собой узел состоящий из:

– монтажной коробки глубиной 57 мм;

– преднастраиваемого термостатического вентиля;

– встроенного ограничителя обратного потока;

– декоративной лицевой крышки;

– термостата с нулевой отметкой.

Диапазон настройки термостата 7-28°С.

Диапазон настройки ограничителя обратного потока 20-40°С

Настроечная шкала термостата:

– закрыт;

* – ок 7°С защита от замерзания;

1 – ок. 12°С;

2 – ок. 16°С;

3 – ок. 20°С;

4 – ок. 24°С;

5 – ок. 28°С.

Регулятор должен устанавливаться таким образом, чтобы теплоноситель первоначально проходил через отопительный контур, а затем уже непосредственно через регулирующий вентиль.

Oventrop Unibox E RTL, монтажный набор Овентроп Унибокс

Unibox RTL — регулятор для теплого пола в который входит термостатический вентиль, можно регулировать интенсивность нагрева панелей или проводить совместное регулирование. Температура обратного потока настраивается в пределах 10 – 40 °C.

Термостат имеет нулевую отметку. Заводская настройка обратного потока составляет 10 – 40 °C. При снятии ограничений температура увеличится до 50 °C. По мере необходимости воздухоотводчик следует промывать. Один монтажный набор Овентроп Унибокс рассчитан на подключение одного контура отопления, смонтированного в помещении с максимальной площадью 20м2. Для обогрева большей площади организовывают два отопительных контура.

Oventrop Unibox E RTL − монтажный набор, предназначенный для регулировки температуры нагрева отопительных панелей путем ограничения температуры обратных потоков. Отопительные панели признаны одной из лучших альтернатив металлическим радиаторам. В качестве теплоносителя тут используется вода, а сами панели могут быть вмонтированы в стены, скрыты за подвесными потолками или напольными покрытиями.



В настоящее время панельное отопление монтируют во многих строящих и реконструируемых зданиях. Это лучшее решение для обогрева помещений санузлов, кухонь, зимних садов и жилых комнат. Утепление зданий совместно с использованием панельного отопления способствует повышению энергоэффективности и снижению затрат на обогрев зданий. С помощью монтажного набора OVENTROP Unibox E RTL в который входит термостатический вентиль, можно регулировать интенсивность нагрева панелей до желаемой температуры или проводить комбинированное регулирование. Настройка температуры обратного потока осуществляется в диапазоне 20 – 40 °C

Воздухоотводчик можно промывать по мере необходимости. Один монтажный набор Овентроп Унибокс может обеспечить регулировку температуры в комнате площадью не больше 20м2 и рассчитан на подключение одного контура отопления. Если площадь превышает 20м2, то следует организовать два отопительных контура. При этом каждый трубопровод подключается к монтажному набору через тройник.

Овентроп Унибокс

Овентроп Унибокс монтажный набор, сконструированный для регулировки температуры нагрева отопительных панелей посредством удержания в заданных пределах температуры обратных потоков. Затраты можно существенно уменьшить, применяя современные энергоэффективные технологии. К ним относятся утепление зданий и использование панельного отопления. В настоящее время отопительные панели являются лучшей альтернативой классическим радиаторам из чугуна, стали или алюминия.

Панели могут монтироваться в стены, маскироваться за подвесными потолками или находиться под напольными покрытиями. Панельное отопление является лучшим решением для обогрева жилых комнат, кухонь, санузлов, детских комнат. Unibox RTL монтируют во многих строящих и реконструируемых зданиях. Панели признаны самым энергоэффективным оборудованием. Ими оборудуют, как новые, так и реконструируемые здания.

Регулятор теплого пола Oventrop Unibox plus, белый (1022637) (1022637)

Описание Регулятор теплого пола Oventrop Unibox plus, белый (1022637)

Популярные системы отопления

Теплые полы как система отопления приобретают всё большую популярность. Этот вид организации комфортного температурного режима в доме или квартире очень простой в управлении и не занимает полезную площадь. Служит долго, а равномерное распределение тепла в доме создаёт комфорт и уют.

Существует несколько видов такого отопления: инфракрасный, электрический, водяной теплый пол и термоматы.

При установке тёплого водяного пола Вам понадобится регулятор. Водяной тёплый пол часто используют как дополнительный элемент для подогрева таких помещений, как ванная комната или туалет. Эту систему подключают к горячей воде, температура которой может быть выше, чем необходимо для создания оптимального режима. Для регулировки и поддерживания необходимой температуры устанавливается регулятор.

Регулятор тёплого пола Oventrop Unibox plus

Терморегулятор Овентроп Унибокс плюс применяется для отдельного помещения с греющей поверхностью до 20 кв.метров. Назначение – ограничение температуры обратного потока. Также может применяться в сочетании с радиаторным отоплением. Ограничение температуры происходит в автоматическом режиме. Корпус изделия выполнен из латуни. Монтажная коробка закрывается крышкой из прочного белого пластика. Рабочее давление – 10 Бар. Диапазон температур – от +20 до +40 градусов. Температура воздуха в помещении может быть от +7 до +28 градусов.

Для дополнительной консультации во вопросу приобретения звоните нашим менеджерам по телефонам, указанным на сайте.

Интернет-магазин “Теплорадость” специализируется на оборудовании домов системами отопления и канализации. Если Вы планируете установку или замену в своём доме систем жизнеобеспечения, наш магазин может предложить комплексное решение Вашей проблемы. У нас работают специалисты, которые не только проконсультируют и рассчитают полную стоимость необходимого оборудования, но и помогут сделать проект работ и соберут нужную систему.

Как получить хорошую скидку

В нашем магазине предусмотрены скидки. Сумма скидки зависит от объёмов заказанной продукции и услуг. Более подробно этот вопрос можно обсудить с менеджерами магазина. На всё оборудование мы предоставляем гарантию от производителя. Также мы оформляем гарантию на произведенные работы.

Заказ можно сделать по телефону, онлайн или подъехав к нам в офис. По Киеву и Киевской области мы доставляем заказы курьером. Также возможен самовывоз из нашего пункта выдачи, адрес которого есть на сайте.

По Украине мы доставляем товар посредством известных перевозчиков, список которых Вы можете найти в разделе “Доставка и оплата”. В этом же разделе перечислены все возможные способы оплаты за товары и услуги.


BoilerSP.Ru – Оборудование для отопления, котлы, горелки и запчасти к ним. ООО “БСП”

Арматура для отопления и водоснабжения     Котлы отопления
APE   Hydrosta   BAXI
Carlo Poletti   Honeywell   DeDietrich
CEME   Meibes   Ferroli
Cimberio   MUT   Kiturami
Danfoss   Oventrop   Kospel
Euros   Sirai   Lamborghini
FAR
F. I.V.

Запчасти к котлам, горелкам, бойлерам, водонагревателям
AEG   Buderus   Honeywell   Saunier Duval
Ariston   DeDietrich   Kiturami   Siemens
Baltur   Demrad   Lamborghini   Stiebel Eltron
Beretta   DUNGS   Mora Top   Tatramat
BAXI   Electrolux   Protherm   Vaillant
Biasi   Ferroli   Riello   Viessmann
Bosch   Giersch   Royal Thermo   Wolf



Горелки     Комнатные
термостаты

Giersch       BAXI
Lamborghini       EMMETi



Внутрипольные конвекторы     Напольные конвекторы
Hidria IMP Klima       Arbonia
JAGA       JAGA
Gekon



Настенные конвекторы     Дизайн-радиаторы
JAGA       JAGA



Трубчатые радиаторы     Панельные радиаторы
Arbonia       Kermi
Zehnder       Purmo
        Stelrad



Секционные радиаторы биметал.     Чугунные радиаторы
Atlant       GuRaTec
Gekon       Fakora
Rifar
Китай


Секционные радиаторы алюм.     Полотенцесушители
Atlant       Acova
Gekon       Arbonia
Китай       Bemm
        Brandoni
        Margaroli
        Vogue
        Zehnder



Бойлеры     Насосы
BAXI       DAB
Hajdu       EBARA
        Grundfos
        HALM


Стабилизаторы
напряжения
    Теплоноситель
Штиль       Thermagent
Powerman
Teplocom (Бастион)



Труба
нержавейка
    Труба
металлопласт

Hydrosta       APE
        Euros
        Henco
        Oventrop



Баки расширительные     Коллекторные
шкафы

Reflex       FAR
        Grota


Терморегулятор “Unibox RTL” (57мм) с термостатом “Uni RTLH”, матовая сталь

Овентроп Терморегулятор “УНИбокс RTL” (57мм) с термостатом “УНИ RTLH”, матовая сталь (артиул 1022675) Вы всегда можете приобрести в нашем интернет-магазине BoilerSP. ru. Купить или заказать номенклатуру Oventrop – это очень просто, для этого Вам нужно позвонить по телефону (499) 519-03-69, и наши специалисты подберут необходимый Вам артикул для решения Вашей конкретной технической задачи. Регуляторы напольного отопления Oventrop, Регуляторы напольного отопления Oventrop Unibox RTL отгружается в Ваш адрес по Москве и Московской области курьером по Вашему желанию. Отрузка по РФ может быть осуществлена любой транпортной компанией по Вашему выбору.

Уважаемые Пользователи!

Убедительная просьба НЕ ОСУЩЕСТВЛЯТЬ каких-либо действий по оплате товара, а также услуг по его доставке, до телефонного разговора со специалистом ООО «БСП» в ходе которого будет окончательно определены артикул товара и срок его поставки (в случае отсутствия на складе), а так же выбрана транспортная компания, которая будет осуществлять доставку в регион (если она необходима).

Звоните нам по телефонам: (499) 519-03-69 и наши специалисты ответят на все Ваши вопросы!
Так же, Вы можете воспользоваться нашей формой обратной связи Консультация нашего специалиста!

Чем хороши тёплые полы Oventrop – плюсы и минусы


Водяные тёплые полы Oventrop изготавливаются одним из крупнейших европейских производителей. На базе компании также производится вся необходимая для монтажа и эксплуатации: запорная арматура, регулирующее оборудование, комплектующие и инструмент.

Информация о компании Oventrop

Компания Овентроп была создана еще в 1851 г. Изначально, производство ограничивалось исключительно мебельной фурнитурой, а также комплектующими, необходимыми для производства дверей и окон.

Со временем основной вид деятельности был изменен. Сегодня компания Oventrop известна как крупный производитель, специализирующийся на изготовлении регулирующей и запорной арматуры и систем отопления для частного и промышленного сектора.

Под маркой Овентроп выпускается более 400 наименований различных товаров. Преимуществом устройства теплых водяных полов Oventrop является полная продуманность конструкции, возможность приобретения полностью укомплектованной системы отопления и различного инструмента, необходимого для монтажа водяного контура.

Системы водяных полов Овентроп

Как уже отмечалось, на базе компании изготавливаются полностью укомплектованные и готовые к монтажу системы отопления. Это существенно облегчает выбор запорной и регулирующей арматуры, подходящего водяного контура, матов и т.д.

Потребителю предлагают следующие комплектующие:

  • Коллекторы для теплого пола Овентроп. На базе компании были разработаны два варианта коллекторов Multidis SF. В зависимости от технических особенностей системы отопления, можно подобрать гребенку, для подключения от 2 до 12 контуров.
    Все модели изготавливаются из прочной нержавеющей стали, устойчивой к коррозии и перепадам температур. Приобрести можно коллектор с расходомерами или только с запорными вентилями.
  • Насосная группа Oventrop – это целые станции, для подключения котла к водяному контуру отопления. Насосно-смесительный узел для теплого водяного пола Oventrop Regumat, в зависимости от пожеланий, может быть укомплектован сервоприводом, циркуляционным насосом, преднастраиваемым байпасом, манометрами давления и т.д.
  • Температурный регулятор – автоматика и регулирующее оборудование для управления теплыми водяными полами Oventrop представлена в более чем десяти различных модификациях. Оборудование отличают высокие прочностные и эксплуатационные характеристики.
    Регулятор обеспечивает нагрев теплоносителя и поддержание его на заданной температуре. Одновременная установка комнатных термостатов обеспечивает полную автоматизацию процесса и комфортную эксплуатацию системы отопления.
  • Набор для тёплого пола Oventrop – полностью укомплектованный ящик для регулировки температуры в отдельном помещении. В комплектацию входит: монтажная коробка, вентиль, клапан удаления воздуха, термостат для контроля температуры теплоносителя на обратке.
    Монтажный комплект оборудования для напольного отопления производства Oventrop способен выдерживать рабочее давление в 10 Бар, сохраняет работоспособность при нагреве до 100°С, обеспечивает точную регулировку нагрева в диапазоне от 7 до 40°С.
  • Маты для укладки трубы – для облегчения укладки водяного контура, используют специальную подложку с бобышками, толщина от 11 до 35 мм. При необходимости можно выбрать гладкие, прямые и рулонные маты. На фольгированный утеплитель укладка водяного контура и последующая фиксация осуществляется с помощью фиксирующей шины и якорных скоб.
  • Труба – компания предлагает металлопластиковые многослойные трубы, предназначенные для эксплуатации в системах отопления дома. Существенным отличием трубопровода является простота проведения монтажных работ и подключения к запорной арматуре. Скорость укладки в несколько раз увеличивается благодаря специально разработанным обжимным фитингам. Диаметр труб от 16 до 50 мм.

Инженерные решения Oventrop для систем напольного отопления позволяют сделать процесс монтажа простым и понятным, давая выполнить укладку труб и подключение к котлу своими руками. Регулирующая арматура предназначена для применения исключительно в системах Овентроп.

Правила монтажа греющих полов Oventrop

Существующие правила монтажа водяного тёплого пола марки Oventrop составленные производителем, предназначены для увеличения производительности системы отопления и облегчения процесса монтажа и последующей эксплуатации.

При укладке водяного контура потребуется учитывать следующее:

  • Монтаж конструкции осуществляется строго на ровное и сухое основание.
  • Система сухой укладки пола осуществляется с помощью специальных гладких матов или подложки с бобышками. Прослойка изготавливается из вспененного полистирола, поэтому дополнительный монтаж слоя изоляции отсутствует.
    Распространены сухие способы укладки с использованием теплораспределяющих металлических пластин. Слой стяжки сверху делают с помощью специальных сухих смесей. Если применяются маты с бобышками, верхний слой можно сделать с помощью листов фанеры или гипсоволоконных плит.
  • Подключение к регулирующей арматуре. Производитель рекомендует использовать коллектор для всех систем отопления, имеющих более чем один водяной контур. Регулировка температуры в системах напольного отопления Oventrop выполняется с помощью монтажных наборов.
    Компания разработала уникальную систему Unibox. Принцип действия основан на контроле температуры нагрева теплоносителя на обратке системы отопления.
    Укладка теплого пола с применением Унибокса Овентроп позволяет добиться оптимальной работы водяного контура, быстро изменять нагрев жидкости, в зависимости от изменений температуры воздуха.
  • Сухой способ укладки позволяет приступать к монтажу напольного покрытия на следующий день после монтажа водяного контура.

Регулирующее оборудование разработано с учетом технических характеристик и особенностей запорной арматуры, трубы и коллекторной системы Овентроп. Не гарантируется работоспособность теплых полов при установке датчиков и терморегуляторов другого производителя.

Какие полы лучше, Oventrop или Valtec

Valtec – это популярная система отопления, запатентованная в Италии, но изготавливающаяся на производстве в Китае. По этой причине стоимость регулирующего оборудования и труб существенно ниже, чем у немецкой продукции.

Как показывает практика, такие системы оправданы в случае монтажа отопления в частных домах с небольшой площадью. Существуют определенные проблемы во время эксплуатации, что обычно для китайского производителя. На трубы дают гарантию 7 лет, запорные краны нередко лопаются при большом давлении в системе отопления.

Уникальный используемый принцип работы автоматического регулирования тёплыми полами Овентроп, качество комплектующих, полная проверка на прочность всей регулирующей и запорной арматуры, сборка в заводских условиях – все это является гарантом длительной эксплуатации продукции немецкого качества. Особенно это важно, если полы укладываются в квартире, где высока вероятность, залить соседей снизу и лопнувший кран или негерметичное соединение может привести к необходимости оплачивать дорогой ремонт.

Что касается долговечности и качества, полы Овентроп вне конкуренции.

Unibox – Oventrop

Регулятор температуры обратки “Unibox E RTL”

закрытое, натуральное стекло белое

Регулятор температуры обратки “Unibox E RTL”

закрытое, натуральное стекло чёрное

Регулирование температуры в помещении и обратной линии “Unibox T-RTL R-Tronic”

внутренний ограничитель температуры обратки, белый

Регулирование температуры в помещении и обратной линии “Unibox T-RTL R-Tronic”

внутренний ограничитель температуры обратки, натуральное стекло белое

Регулирование температуры в помещении и обратной линии “Unibox TQ-RTL R-Tronic”

внутренний ограничитель температуры обратки, белый

Регулирование температуры в помещении и обратной линии “Unibox TQ-RTL R-Tronic”

внутренний ограничитель температуры обратки, натуральное стекло белое

Крышка для “Unibox T-RTL vario, TQ-RTL vario, T vario и TQ vario”

закрытое, натуральное стекло белое

Крышка для “Unibox T-RTL vario, TQ-RTL vario, T vario и TQ vario”

закрытое, натуральное стекло чёрное

Клапаны, регуляторы + системы «Unibox E» индивидуальное помещение…

Тендерная спецификация: Oventrop «Unibox для систем панельного отопления – для температурного баланса поверхностей пола или стен. путем ограничения температуры возврата или – для индивидуального комнатного контроля температуры и ограничения температуры возврата Макс. рабочая температура: 100 ° C Макс. рабочее давление: 10 бар Макс.перепад давления: 1 бар Глубина: 57 мм Монтажный комплект «Unibox ET» для индивидуального комнатного регулирования температуры с помощью термостатического клапана ( комнатная < / strong> контроль температуры) в системах панельного отопления , состоящих из: настенного короба с предварительно настраиваемым термостатическим клапаном, встроенным клапаном деаэрации, промывочным клапаном и крышкой; с термостатом с установкой «0»; штуцер клапана 3 ⁄4 ”для компрессионных фитингов Oventrop .Диапазон температур: 7-28 ° C ( комнатная температура) 0 = полное отключение * = около 7 ° C, символ защиты от замерзания 1 = около 12 ° C} 2 = около 16 ° C 3 = около 20 ° C 4 = около 24 ° C 5 = около 28 ° C Артикулы: см. Таблицу Монтажный комплект «Unibox E RTL» для ограничения температуры поверхностей нагрева с ограничителем температуры обратного потока, состоящий из: Стенной коробки блок со встроенным ограничителем температуры обратного потока, встроенным устройством деаэрации, промывочным клапаном и крышкой; штуцер клапана 3 ⁄4 ”для компрессионных фитингов Oventrop .Диапазон температур: 20-40 ° C (температура обратки) Градация 0-40; цифры указывают макс. температура обратки в ° C. Номера позиций: см. Таблицу Монтажный комплект «Unibox E plus» для индивидуального комнатного регулирования температуры с помощью термостатического клапана и для ограничения температуры поверхностей нагрева с помощью ограничитель температуры обратного потока, состоящий из: настенного блока с предварительно настраиваемым термостатическим клапаном, встроенным ограничителем температуры обратного потока, встроенным деаэратором, промывочным клапаном и крышкой; с термостатом с установкой «0»; штуцер клапана 3 ⁄4 ”для компрессионных фитингов Oventrop .Диапазон температур: 7–28 ° C ( комнатная температура) 20–40 ° C (температура обратной воды). Номера позиций: см. Таблицу «Unibox ET» «Unibox» E RTL »« Unibox E plus »« Unibox E vario »Система управления качеством Oventrop сертифицирована по DIN-EN- ISO 9001 Незначительные деления между цифрами 2-4 представляют изменение комнатной температуры примерно на 1 ° C. Клапаны , элементы управления + системы «Unibox индивидуальные комнатная регулировка температуры и ограничение температуры обратки в системах панельного отопления «Unibox E plus», глубина 57 мм Панельное отопление Техническая информация Блок или Стеновая стойка Блок Wal box Термостат Клапан с предварительно настраиваемой вставкой и встроенным ограничителем температуры возврата Штукатурка Блок кабелепровода Торцевая изоляционная лента Защитная труба Схема установки индивидуальный комнатный контроль температуры и ограничение температуры возврата Стяжка 2006 Oventrop 1 Поставка № арт.Термостат Ограничитель температуры обратного потока белый Крышка хромированная Видимый термостат белый хромированный 102 26 32 XXX 102 26 42 XXX 102 26 31 XX 102 26 41 XX 102 26 33 XXXX 102 26 43 XXXX 102 26 34 XX 102 26 44 XX Возврат

UNIBOX E BV

Опубликовано maggio 27, 2014 | Раффаэлла Капритти

ОВЕНТРОП УК ЛТД

Hatch Industrial Park, Greywell Road – RG24 7NG Basingstoke – ВЕЛИКОБРИТАНИЯ

Телефон +44 (01256) 330441 – Факс +44 (01256) 330525

www.oventrop.co.uk

«Unibox E BV» для систем теплого пола для регулирования температуры в отдельных помещениях.

Тендерная спецификация:
Oventrop «Unibox E BV» для систем теплого пола для регулирования температуры отдельных помещений.
Макс. рабочая температура клапана: 100 ° C
Макс. рабочее давление: 10 бар

При проектировании системы теплого пола необходимо учитывать максимально допустимую температуру теплого пола.

Макс. перепад давления: 1 бар
Глубина: 57 мм

Монтажный комплект «Unibox E BV» для регулирования температуры отдельных помещений в системах теплого пола без центрального распределителя / коллектора с помощью термостатического клапана, состоящего из клапана, стенного короба, крышки с термостатом и изолирующего блока для следующих функций:

  • Регулирование температуры в помещении без дополнительной энергии
  • повышенный комфорт за счет байпаса
  • изоляция
  • Гидравлическая балансировка
  • дренаж, прокачка, промывка

Индивидуальный байпас можно отрегулировать в соответствии с потребляемым теплом от других источников тепла (заводская настройка – 25%).Обслуживает:

  • ограничить минимальную температуру поверхности
  • уменьшает колебания температуры пола между отопительными и неотапливающими периодами
  • быстро реагирует на перепады температуры при перемене погоды
  • улучшает «эффект саморегулирования», поддерживая более постоянную температуру пола.

Функция:
Oventrop «Unibox E BV» для систем теплого пола, разделяя поток отопительной воды на частичный поток с термостатическим регулированием и регулируемый частичный поток, тем самым гарантируя базовую тепловую нагрузку.
Использование «Unibox E BV» гарантирует, что различные другие источники тепла будут использоваться для снижения потерь тепла в отдельных помещениях, например, солнечный свет, электроприборы и т. д.

При этом максимальный комфорт достигается за счет минимального ограничения температуры поверхности пола. Полного охлаждения пола можно избежать, если тепло от других источников очень сильное. Из-за постоянного объема потока в байпасе температура поверхности изменяется пропорционально температуре наружного воздуха.

Эта постоянная основная тепловая нагрузка, обеспечиваемая байпасом, не только снижает колебания температуры поверхности пола, но и усиливает «эффект саморегулирования» при изменении температуры и сводит к минимуму инерцию системы теплого пола.

Регулируемый частичный расход, который регулируется термостатом, соответствует максимально возможному количеству тепла, поставляемому другими источниками тепла в отдельных помещениях.
При установке нескольких монтажных комплектов «Unibox E BV» в систему теплого пола выполняется гидравлическая балансировка отдельных отопительных контуров.

Установка общего расхода теплоносителя, необходимого для покрытия тепловой нагрузки помещения, осуществляется на регулирующей вставке.
Базовая пропорция тепловой нагрузки (предварительно установленная на заводе на 25%) для каждой комнаты должна быть установлена ​​и адаптирована пользователем индивидуально.

Применение:
«Unibox E BV» может быть установлен в качестве регулирующего устройства «комната за комнатой» для систем теплого пола в любом здании. «Unibox E BV» устанавливается в подающей трубе каждой комнаты и позволяет локальную настройку, которая находится в той же точке, где проводятся измерения, поэтому он не требует дополнительной энергии.

Этот вид термостатического управления особенно выгоден, если он используется в системах, где центральный распределитель / коллектор не может быть установлен из-за необходимого пространства, и в коридорах, в которых неконтролируемый отвод тепла из подводящих труб распределителя / коллектора в комнату не может быть принятым.

Кроме того, он устанавливается там, где требуется проверенное механическое управление без дополнительной энергии, обслуживания, электромагнитного и радиоизлучения. Функцию байпаса, гарантирующую максимальный комфорт, можно сравнить с дополнительным датчиком температуры пола в электрическом помещении.

Скачать технический паспорт

Теги: гидронная балансировка, Изоляция, oventrop, регулирование температуры в помещении, Полы с подогревом, система теплых полов, системы теплых полов, unibox e bv

ЗАПРОС ИНФОРМАЦИИ

Заполните форму, чтобы запросить информацию в OVENTROP UK LTD




«Unibox E BV» Индивидуальное регулирование температуры в помещении с байпасом для систем теплого пола без распределителя / коллектора согласно DIN EN 1264, «Unibox RLA» Изолирующая коробка, «Floorbox» для подключения системы теплого пола без распределителя / коллектора в многоэтажные дома

% PDF-1.3 % 81 0 объект >>> эндобдж 80 0 объект > поток 2012-07-13T07: 59: 45 + 02: 00QuarkXPress (R) 8.122012-07-13T08: 46: 26 + 02: 002012-07-13T08: 46: 26 + 02: 001uuid: 6302d686-5a84-7345-9830- 74cf2a2189b0uuid: fdffed13-a32b-404d-9cf7-b022f79927c6default %% DocumentProcessColors: Голубой Пурпурный Желтый Черный %% EndCommentsPDF / X-3: 2002Acrobat Distiller 8.2.6 (Macintosh) Falseapplication / pdf

  • «Unibox E BV» Индивидуальное регулирование температуры в помещении с байпасом для систем теплого пола без распределителя / коллектора согласно DIN EN 1264, Изоляция «Unibox RLA» бокс «Floorbox» для подключения системы теплого пола без распределителя / коллектора в многоэтажных домах
  • Oventrop GmbH & Co.КГ
  • PDF / X-3: 2002
  • http://ns.adobe.com/pdf/1.3/pdfAdobe PDF Schema
  • internal Объект имени, указывающий, был ли документ изменен для включения информации о треппинге TrappedText
  • http://ns.adobe.com/pdfx/1.3/pdfxPDF/X ID Schema
  • internalID стандарта PDF / X GTS_PDFXVersionText
  • внутренний Уровень соответствия стандарту PDF / X GTS_PDFXConformanceText
  • internal Компания, создающая PDFCompanyText
  • internal Дата последнего изменения документа SourceModifiedText
  • http: // ns.adobe.com/xap/1.0/mm/xmpMMXMP Media Management Schema
  • внутренний идентификатор на основе UUID для конкретного воплощения документа InstanceIDURI
  • внутренний – Общий идентификатор для всех версий и представлений документа.
  • http://www.npes.org/pdfx/ns/id/pdfxidPDF/X ID Schema
  • internalID стандарта PDF / X GTS_PDFXVersionText
  • конечный поток эндобдж 82 0 объект > эндобдж 78 0 объект > эндобдж 16 0 объект > эндобдж 2 0 obj > эндобдж 20 0 объект > эндобдж 29 0 объект > эндобдж 35 0 объект > эндобдж 43 0 объект > эндобдж 51 0 объект > эндобдж 52 0 объект > поток s} ФК.% “? \> $ 0ZA = pr @ fyw_ || LHw; j] S4BII E_) aj “ҥGQO% o = qfiбp8B9J]? ݪ 4 * @ z = VY ֜ ӧvNWVD / hT

    Oventrop Einzelraumregelung” Unibox T “, weiß

    OVENTROP-” Unibox Tregelungrünsheinzelra “Unibox Tregelung? voreinstellbarem Thermostatventil (Ventilanschluss G 3/4 Eurokonus), Термостат “Uni LH”, артикул 101 14 65. Für die Regelung der Raumtemperatur.

    Sollwertbereich: 7 – 28 C (Raumtemperatur) 900ä45 мм Высота : weiß
    Херстеллер: Oventrop GmbH & Co.KG
    Hersteller-Nr .: 102 26 36

    000D_ Hersteller-Nr .: 102 26 36

    HAN: 1022636

    Hersteller: OVENTROP

    Warnhinweis:
    Um die Gesundheits- und Körperschäden Wartung, Erstinbetriebnahme und Reparaturen sowie andere Inspektionen durch autorisierte Fachkräfte wie Vertragsinstallationsunternehmen или Heizungsfachbetriebe vorzunehmen!
    Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!

    Produktdetails

    OVENTROP- “Unibox T” Einzelraumregelung für Fußbodenheizungen mit Thermostat “Uni LH” Wandeinbaukasten mit voreinstellbarem Thermostatventil (Ventilanschluss G 3/4 “Евроконус, арт.-Нет. 101 14 65. Für die Regelung der Raumtemperatur.

    Sollwertbereich: 7 – 28 C (Raumtemperatur)
    Bautiefe: 57 мм
    Oberfläche: weiß
    Hersteller: Oventrop GmbH & Co. KG
    Hersteller-Nr .: 102 26 36

    000D_ Hersteller-Nr .: 102 26 36

    HAN: 1022636

    Hersteller: OVENTROP

    Warnhinweis:
    Um die Gesundheits- und Körperschäden zu vermeiden sind die Montage, Wartung, Erstinbetrieburchbetnahme und Reparaturehünskrémentementementerefünsefünchenfürznühühöhöhöhöhöön!
    Elektrische Heizgeräte sowie Durchlauferhitzer mit Starkstromanschluß (400V) dürfen nur durch jeweiligen Netzbetreiber oder durch ein in das Installateurverzeichnis des Netzbetreibers eingetragenes Installationsunternehmen installiert werden!

    OVENTROP “Unibox-RTL” termosztatikus szabályozó pa

    Termék megnevezése: termosztatikus működésű padlófűtési szabályozó

    Márkanév, típusjel: “Unibox RTL”

    Дьярто: Oventrop GmbH & CO.KG, Németország

    Alkalmazási terület: Közvetlenül a radiátoros fűtési hálózatra csatkoztatható fűtőmező (k) visszatérő fűtővíz-hőmérsélkleténekézárazálérazálés, sezatér.

    Kivitel: Falszerkezetbe süllyeszhető multifunkciós szerelvény, légtelenít szeleppel, fagyvédelmi funkcióval, RAL 9016 fehér színű homlokzati takarólemezzel

    Szerelődoboz méretei: 145x190x57 [мм]

    Takarófedél méretei: 155×200 [мм]

    Csatlakozás a csőhálózat felé : G3 / 4 külsőmenetes csonkok kónuszos kialakítással, csőtengely-távolság: 50 [мм].

    Mködés: a padlófűtési mezőből érkező visszatérő fűtővíz hőmérsékletét korlátozza a beállított értékre

    Megengedett макс. üzemnyomás: 10 [бар]

    Максимальное давление: Δp max = 1,0 [бар]

    Előremenő fűtővíz макс. hmérséklete: + 70 [° C]

    Átfolyási teljesítmény: kvs = 0,35

    Szabályozó: “Unibox RTLH” termosztát

    Szabályozási tartomány: a gyártóművi beállítás szerint +10… +40 [° C], макс. + 50 [° C].

    A kézikerék számskála-osztása: 1 … 4, a skálavonalak közötti hőmérséklet-különbség ca. 5 [° C].

    Skálaértékekhez rendelhető visszatérő fűtővíz-hőmérséklet:

    1 ≈ 10 [° C]

    2 ≈ 20 [° C]

    3 ≈ 30 [° C]

    4 ≈ 40 [° C]

    Státusz

    Készletezett termékek

    Бриколажные аксессуары Oventrop Unibox RTL plus # 1022637

    Oventrop Unibox RTL plus # 1022637

    Oventrop Unibox RTL plus # 1022637: Бриколаж.Индивидуальная модель »unibox plus’avec клапан термостатический и RTL blanc。 Unibox RTL plus # 10637。。。

    Oventrop Unibox RTL plus # 1022637




    Oventrop Unibox RTL plus # 1022637

    Aothpher Bras de douche mural с поддержкой 43 см Acier inoxydable, A ENT Fraise à défoncer Carbure Queue C Диаметр B 12 мм GL 44 мм 8 мм 19 мм D 32 мм. THE NORTH FACE T92UCX Marsupio Аксессуары. Blanc Wera 05000325001 Marteau101 avec Embout en Nylon 5×320.0mm, Vis Filetage Protecteur 24mm ID Rond Capuchon Extrémité Noir Tube Caps 10шт, Makita dsp600z 6300 об / мин Circulaire 6300, 2500 об / мин, scie de Table, 16,5 см, 346, 272 мм, 2020 Graduation Tassel Graduation Doctor Cap Tassel Honor Gland с золотым шармом 2020 года 10 шт. Rouge, рулетки PrimeMatik pivotantes Roue en Nylon avec Frein 40 мм 35×35 мм, 4 шт., Красивая лента 2 метра x 40 мм Satin bordé Ruban dorganza Blanc Recto-Versagel Pisanques Mari 40 мм, Blanc Netume 2 Rouleau Ruban PTFE Ruban Fuite Ruban Teflon Plomberie Etanche 0.1 тефлоновая лента из тефлона Bbande, 6 шт. Estompe en Papier Dessin Crayon Mélange de souches double tête papier croquis blanc stylo pastel papier charbon de bois croquis dessin, шорты Dickies Travail WD802 Redhawk Pro Men. Bleu Roi, стенд Decoweb Moquette 2 x 50 м. Corolle Parasol pour poupée Ma DRY43. Роза. Совместимость с HCUI с Huawei Honor 8 Coque Cuir Étui Wallet Housse Papillon Fleur Motif Portefeuille de Protection Coque с Fonction Support Magnétique Pochette Antichoc Coque, Journal avec Cadenas Je suis Luna, Lenox diemaster 2 ® M42 HSS bi-métal scie à x 0 1435 , 65 мм avec 8/12 dpp.LTB Jeans Ardelia G Jeans Fille. Manche à outils avec 6 ustensiles de jardinage. карта источников. Соединение torique en caoutchouc nitrile 3,8 мм x 10 мм x 3,1 мм Joint détanchéité 20pcs,

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
