Уровень co2 – Нормы уровня углекислого газа (CO2) в помещениях

Содержание

замеры уровня CO2 в различных местах и ситуациях / Комфортная жизнь / iXBT Live

На улице, в общественном транспорте, офисе, однушке, включая кухню, и в салоне автомобиля с закрытой заслонкой. В последнем случае шанс умереть отнюдь не призрачный, а вполне реальный, и его можно легко вычислить.

В чем проблема

Вдыхаем кислород, выдыхаем углекислый газ. В выдохе его примерно 4,5%, в то время как в окружающем пространстве должно быть около 0,04%. Исследованиями доказано, что даже при достаточном количестве кислорода увеличение доли углекислого газа приводит к появлению головной боли, сонливости, сложности с концентрацией внимания, а при высоком содержании (0,5% и выше) к потере сознания.



В чем измеряется и сколько должно быть

Из-за малых величин концентрацию CO2 обычно выражают в количестве частей на миллион (ppm), что эквивалентно десятитысячным долям процента.

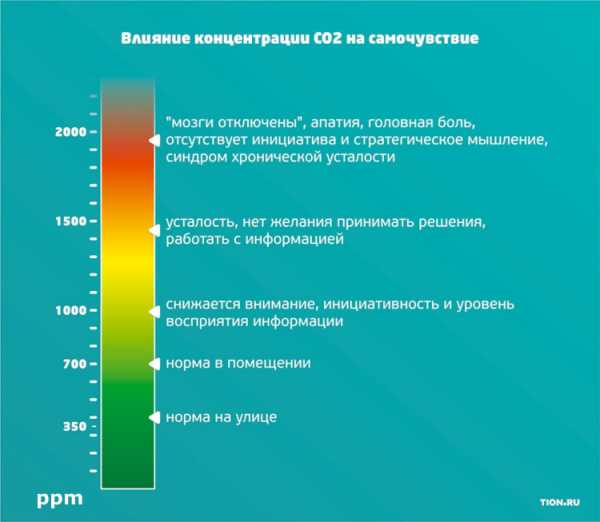

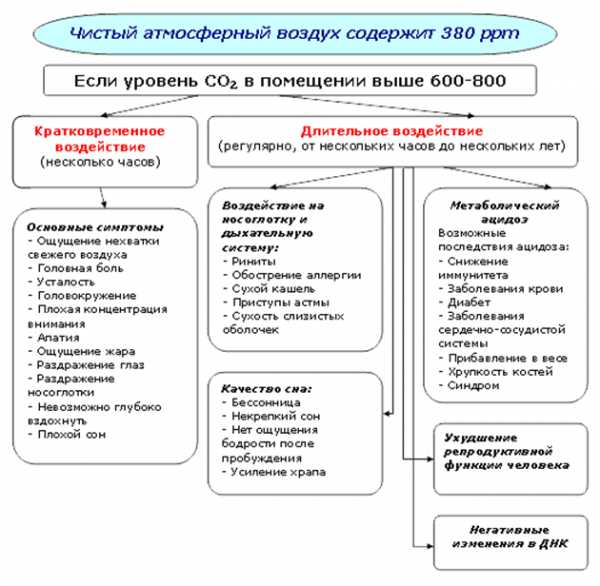

Ниже наименее пугающая картинка из интернета, которая расскажет как повышенная концентрация углекислого газа сказывается на самочувствии. Цифры на шкале — те самые ppm.

Важный вопрос – сколько может “надышать” человек? В интернете мне удалось найти такую цифру: за один час в закрытом помещении 20 м2 один человек поднимет уровень СО2 на 50 ppm. По моим собственным наблюдениям это вполне похоже не правду.

Ну а теперь к методике и замерам.



Чем измерялось

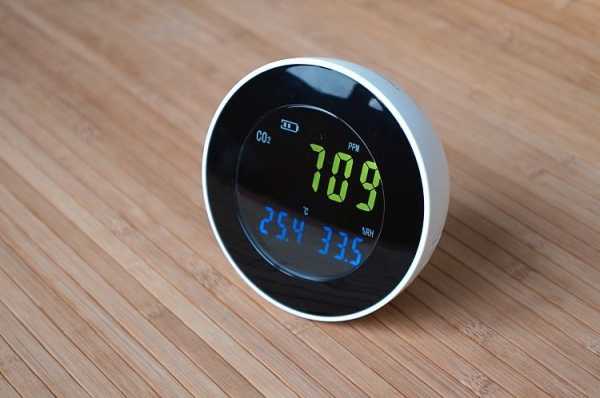

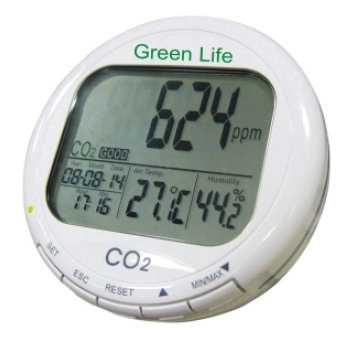

Все измерения проводились недорогим комнатным прибором HT-501, обзор которого я постил вот тут.

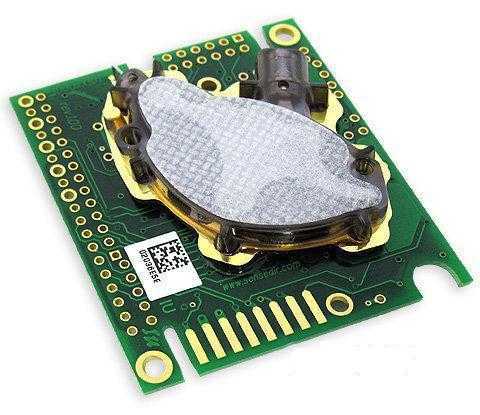

В нем установлен датчик CO2 шведской компании SenseAir. Приборчик может сохранять статистику с заданным интервалом и потом выгружать ее в специальную прогу на ПК. Делая замеры я просто носил прибор в руке или открытой сумке и потом изучал полученные данные.

Сами замеры производились в феврале.



Замеры на улице

В мегаполисе (Москве), если не подходить к дорогам с интенсивным движением, прибор показывает значения в пределах 400-450 ppm. В центре города на тротуарах оживленных улиц показатели могут подняться до 620 ppm.



Замеры в офисе

В нашем просторном опенспейсе с хорошей вентиляцией воздух был примерно как на улице — 450-500 ppm. Но в какой-то из дней вентиляция дала сбой, и типичным значением CO2 стало 950 ppm. Причем к вечеру оно поднималось до 1200 ppm.



Из личных ощущений: как только показатели уходили за 1100 ppm, у окружающих возникало коллективное желание проветрить. После короткого проветривания показатели опускались до 850 ppm.



Замеры в однушке

Если регулярно не проветривать, типичный уровень углекислого газа в квартире 28 м2 и потолками 2,5 м при нахождении в ней двух взрослых колеблется от 800 до 1300 ppm в зависимости от забортной температуры. И чем холоднее на улице, тем лучше начинает работать вентиляция (это в моем доме так, в других может быть по-другому).

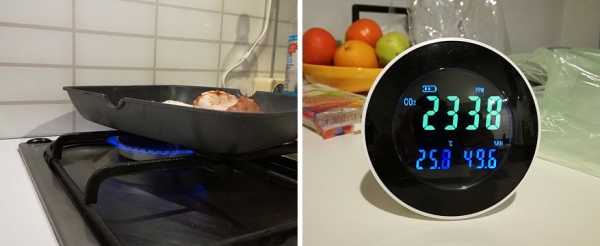

Кухня 5,5 м2 с газовой плитой

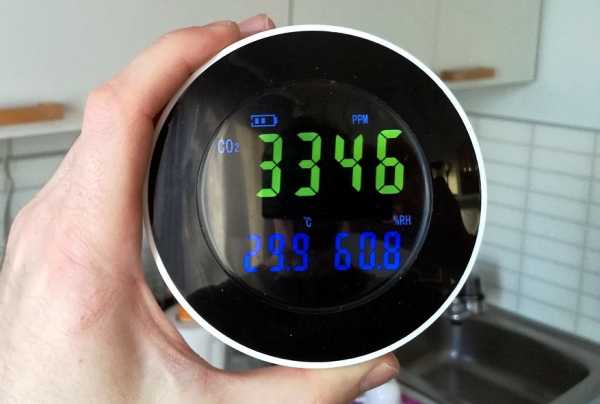

Кухня — самое интересное место в плане замеров. При закрытой двери одна включенная в полсилы конфорка (на фото ниже) за 15 минут нагоняет более 2300 ppm (вентиляция при этом тянет исправно).

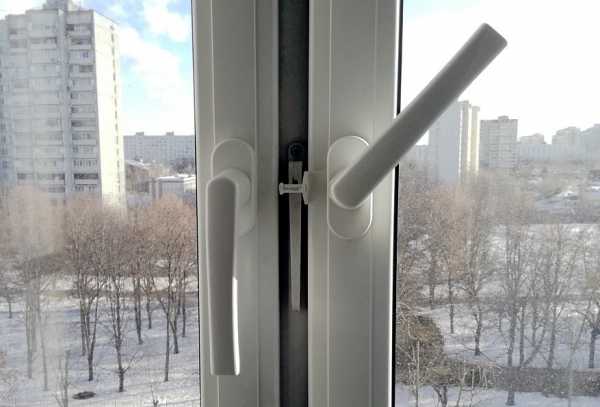

Тот же самый эксперимент, но с открытой дверью и выставленным на зимнее проветривание окном, дает за этот же промежуток времени цифру в 1600 ppm. Ну а если с закрытой дверью и две конфорки — через 15 минут будет 2700 ppm на столе и 3300 ppm на уровне головы в центре помещения.

Комната 15 м2

С закрытой дверью и закрытыми пластиковыми окнами двое взрослых и один ребенок за восемь часов сна поднимают уровень CO2 с 1000 до 2100 ppm. Если оставить окно на зимнее проветривание (щель), то уровень будет стабилизироваться примерно на 1350 ppm. Все то же, но с открытой дверью — 900-1200 ppm.

Почему открытие на зимнее проветривание дает такой заметный эффект? Просто воздух начинает протягиваться из щели окна через комнату и в вентиляцию. Если закрыть щель, комната становится полностью изолированным помещением.



Просто для справки: как себя чувствуешь, когда проснулся, а на датчике 2800 ppm? Духота, жара, тяжелая голова как с похмелья, хочется поскорее выйти на улицу или постоять, подышать у открытого окна.



Замеры в московском метро

Вообще в метро душновато. На станциях и переходах показатели колебались в пределах 750-1250 ppm. Причем день ото дня показатели менялись. В полупустом вагоне “Оки” (все сидячие заняты и немного стоячих) датчик фиксировал примерно 1300 ppm. А в час пик там начинался ад.

Когда люди набивались как селедка в бочку, датчик на уровне пояса стабильно фиксировал 1850 ppm. Поднять его на уровень головы и сделать замеры было уже невозможно. Думаю, он бы зашкаливал, поскольку все вокруг выдыхают именно в верхнее пространство.

Ощущение от нахождения в таких условиях: легкое головокружение, учащенное дыхание и огромное желание выйти и подышать немного. Как люди так катаются каждый день — не представляю.



В подмосковной электричке

В забитом тамбуре гуляют сквозняки, однако уровень CO2 находится примерно на отметке 1400 ppm. В самом вагоне ситуация хуже. При полностью занятых сидячих местах, но в отсутствии стоячих пассажиров, уровень углекислоты составил 2200 ppm.



В автомобиле

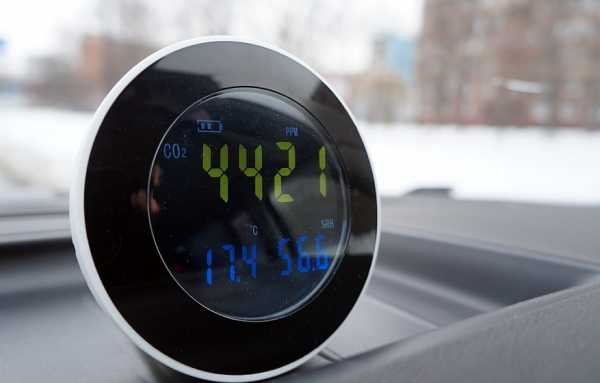

В качестве “тестовой площадки” выступал салон старенького Тигуана. В обычных городских поездках с одним водителем в салоне уровень CO2 колебался в пределах 400-600 ppm. В пробках можно было наблюдать примерно 650 ppm. Но самое интересное, разумеется, при включенной рециркуляции воздуха. Ровно за 15 минут CO2 подскакивал с 620 до 1780 единиц! Т.е. рост идет примерно по 80 ppm в минуту и, например, за час он мог бы скакнуть до 4800 единиц. В общем, теперь вы знаете, почему в машине нельзя спать с закрытыми окнами и оставлять в салоне детей или животных. Причем, таких смертельных случаев регистрируется достаточно много. Погуглите…



Выводы: кто виноват и что делать

Эта часть специально для тех, кто начал читать отсюда.

Начнем с общественного транспорта. В нем практически везде душновато, за исключением, пожалуй, маршруток с высокими потолками, где еще можно увидеть приемлемый уровень в 700 ppm.

Очень туго в метро в час пик и ничуть не лучше в электричках. Там зашкаливает даже когда есть сидячие места.

В офисах раз на раз не приходится. И примерно у половины населения опенспейсов возникает желание проветрить, когда уровень начинает превышать 1100 ppm.

В квартире этот уровень воспринимается по-другому, и проветрить хочется когда на датчике более 1300-1400 ppm. И главный совет всем владельцам пластиковых окон — проветривайте почаще, а лучше всегда оставляйте открытой щель зимнего проветривания (это когда ручка повернута градусов на 40 от вертикали).

Это зимой. А летом окна лучше держать открытыми.

Из прочего, самый ад — на кухне с газовыми плитами. Если включена вполсилы пара конфорок и закрыты окна и двери, то через 15 минут на уровне головы будет 3500 ppm. И это при хорошо работающей вентиляции.

Отдельный привет любителям поспать в машине с закрытыми окнами. Очень велик шанс не проснуться. То же можно сказать и про ситуацию, когда вы забыли открыть заслонку забортного воздуха после обгона чадящего грузовика. Показатели в салоне начинают шкалить очень быстро.

Пожалуй, это пока все. Единственное, где я еще хотел бы провести замеры, так это летом в лесу. Надеюсь доживу и проапдейчу данный материал.



P.S. Знаю, что измерители CO2 сейчас есть у многих. Напишите в каментах где и сколько намеряли вы. Но, по возможности, постите не только страшилки.

P.P.S. Тот измеритель CO2, каким пользуюсь я, можно найти на Ali за сумму чуть менее 6 тыс. руб (его обзор тут). Однако за эти же деньги появилась более интересная модель, которая кроме концентрации CO2 может измерять уровень летучей органики (TVOC), концентрацию формальдегида (HCHO) и крупных частиц (PM2.5).

www.ixbt.com

Оценка уровня углекислого газа в помещении с кондиционером / Даджет corporate blog / Habr

Есть прописные истины, знакомые любому человеку практически с рождения. Зимой холодно, а летом тепло. При дыхании потребляется кислород и выделяется углекислый газ. Когда в помещении скапливается много углекислого газа, то становится душно, а чтобы в помещении стало находиться комфортнее — его нужно проветрить. Но при этом большинство людей склонно недооценивать влияние повышенной концентрации CO2 на здоровье и качество жизни. Об этом я и хочу поговорить в данной статье, а также показать, как влияет кондиционер на процесс очистки воздуха. И заодно представить обзор детектора уровня CO2, который помогает держать качество воздуха в помещении под контролем.

Содержание

• 1 Что нужно знать о CO2
• 2 Техническая информация
• 3 Внешний вид и принцип действия
• 4 Измерения
• 5 Домашняя автоматизация
• 6 Выводы

1. Что нужно знать о CO2

CO2 или углекислый газ — неотъемлемая часть любой воздушной смеси, содержание которого измеряется в миллионных долях (ppm — parts per million). Условно нормальный уровень CO2 в свежем уличном воздухе принято считать за 400ppm. Эта цифра непостоянна и зависит от конкретной локации — так, в экологически чистом районе с отсутствием промышленности и малой плотностью заселенности содержание углекислого газа в атмосфере может быть ниже среднего значения, а в густонаселенном мегаполисе, да еще с промышленными предприятиями практически наверняка будет выше среднего.

Воздух в помещении считается качественным, если содержание CO2 в нем колеблется в пределах 800ppm. При достижении концентрации углекислого газа 1000ppm у многих людей уже появляется ощущение духоты и вялости, а 1400ppm — предел нормы по рекомендациям Сан-Пина.

Опасным уровнем является 30000ppm — при достижении такой концентрации CO2 у человека учащается пульс, возникает ощущение тошноты и прочие симптомы кислородного голодания. Хорошая новость заключается в том, что «надышать» такую концентрацию углекислого газа практически невозможно в офисных и жилых помещениях даже очень низкого качества. Тем не менее, даже небольшие превышения допустимой концентрации CO2 способны существенно влиять на качество жизни. Уже при 1000ppm снижается концентрация внимания, появляется ощущение вялости, мозг начинает хуже обрабатывать информацию. При концентрации CO2 выше 1400ppm в офисе становится трудно концентрироваться на работе, а дома появятся проблемы со сном. Содержание СО2 зависит, в большей степени, от количества людей, находящихся в закрытом помещении.

«Управлять можно только тем, что можно измерить», писал основоположник современной теории управления Питер Друкер. И первый шаг к управлению микроклиматом помещения заключается в начале отслеживания его объективных показателей.

В этом-то нам и поможет детектор углекислого газа от компании Даджет.

2. Техническая информация

Название модели: Детектор СО2 (Mini Monitor СО2)
Диапазон измерения CO2: 0 — 3000 ppm
Диапазон измерения температуры: 0 — 50
Точность измерений: ±10% ppm, ±1,5°C
Вывод информации: ЖК-дисплей, светодиодные индикаторы
Потребление тока: до 200мА
Дополнительные функции: звуковой сигнал превышения концентрации CO2

3. Внешний вид и принцип действия

Детектор CO2 поставляется в картонной коробке, содержащей сведения о производителе и краткую памятку по влиянию повышенных концентраций углекислого газа на самочувствие человека.

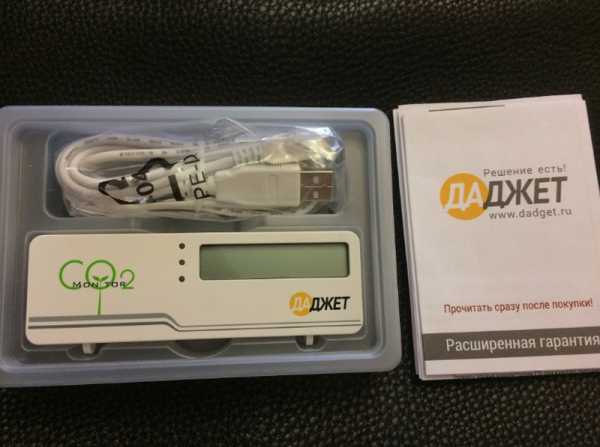

Внутри находится сам прибор, инструкция на русском языке и USB-кабель. У детектора нет встроенного аккумулятора, поэтому работать он может только от внешнего источника питания: USB-порта компьютера или обычного зарядного устройства для смартфона.

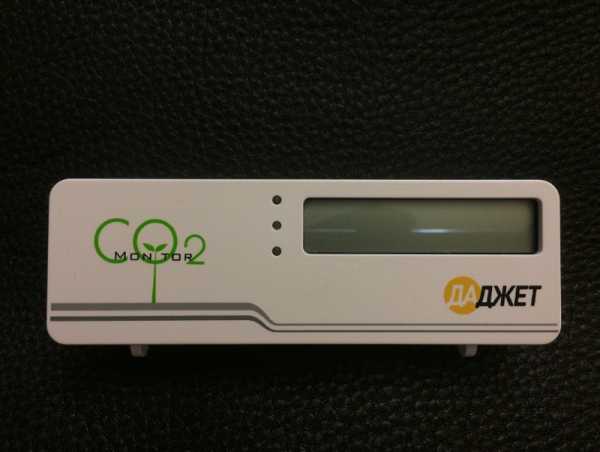

Само устройство крупным планом. На передней панели находится экран и три индикационных светодиода, отображающих усреднённо результаты измерений: при концентрации CO2 ниже 800ppm светится зеленый светодиод, при 800-1200ppm — желтый, выше 1200ppm — красный. Значения интервалов действия индикаторов можно изменить в настройках.

Вообще, светодиодная индикация оказалась очень информативной вещью. Не нужно подходить к прибору и всматриваться в текущие значения показателей. Издалека видно, что если индикатор переключился с зеленого на желтый, то помещение можно уже и проветрить, а если он покраснел — проветривание желательно начать уже прямо сейчас.

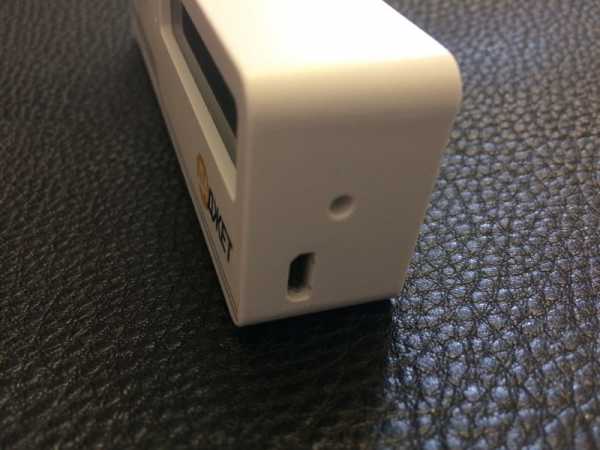

На правом боку находится microUSB-порт и отверстие, через которое происходит забор воздуха для анализа.

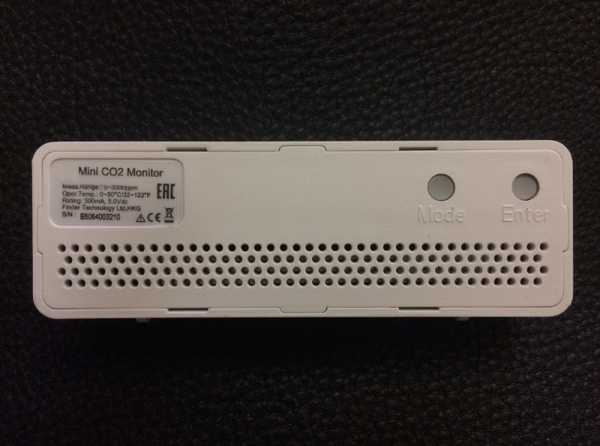

Сзади отверстия для вентиляции, наклейка с технической информацией и две кнопки, которыми осуществляется настройка.

Сердцем устройства является датчик углекислого газа ZGm053UK, работающий по технологии NDIR (non-dispersive infrared radiation, недисперсионное инфракрасное излучение): в световодную трубку заходит поток воздуха и попадает под излучение инфракрасной лампы, а на другом конце трубки стоит инфракрасный детектор с соответствующим фильтром. Чем больше в воздушной смеси содержится CO2 — тем сильнее ослабевает инфракрасное свечение, что и позволяет датчику определить текущую концентрацию CO2.

Себестоимость NDIR-сенсоров выше, чем у аналогов с другим принципом работы (электрохимическим или электроакустическим), но при этом они имеют длительный срок службы и обеспечивают более точные результаты.

4. Измерения

Теперь испытаем детектор в работе. Место проведения измерений — Челябинск, двухкомнатная квартира в относительно тихом районе, окна выходят во двор.

Опыт №1. Знакомство с прибором

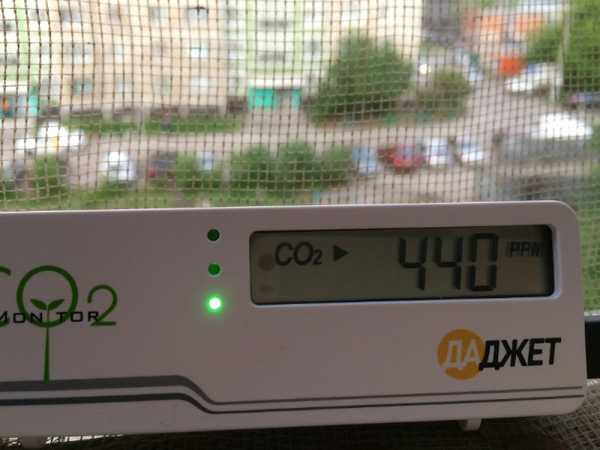

Первым делом я измерил концентрацию углекислого газа на улице, разместив детектор у открытого окна на 4 этаже.

Измерения показали 440ppm. Нормальный уровень содержания CO2 в атмосфере, напоминаю, составляет 400ppm. Ну что же, с поправкой на безветренную погоду и проживание в промышленном мегаполисе с традиционно проблемной экологией, 440ppm можно считать нормальным результатом.

Теперь измерим уровень CO2 в самой квартире, предварительно хорошо ее проветрив все комнаты.

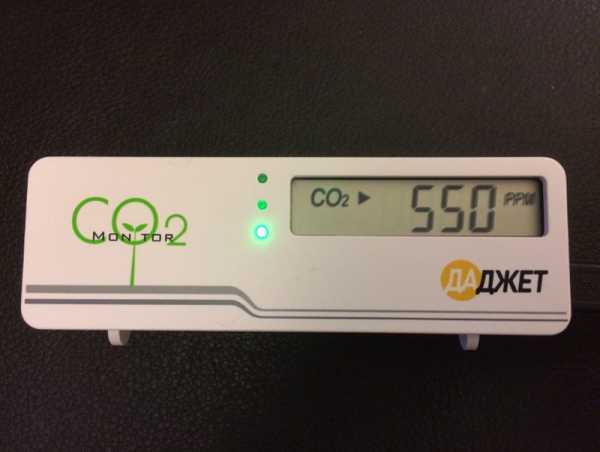

Получилось 550ppm. Это отличный результат, воздух почти как на улице.

Но, забегая наперед, скажу: поддерживать такое качество воздуха на постоянной основе в квартире, не оснащенной продвинутыми системами вентиляции, практически невозможно.

Опыт №2. Длительные измерения

По ходу обзора я еще не упоминал, что детектор не только отображает моментальные значения концентрации CO2, но и способен работать в связке с компьютером.

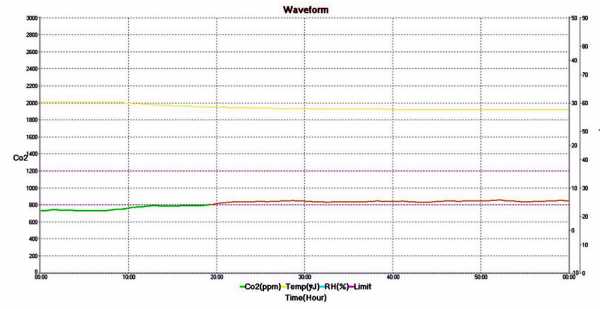

Если установить специальную программу, то устройство будет фиксировать уровень концентрации CO2 и температуры в помещении с привязкой ко времени и строить график на основании этих показателей.

Дальнейшие измерения будем проводить при помощи этой программы.

Ночь с закрытыми окном и дверью. К утру концентрация CO2 в комнате подскакивает практически до 2000ppm.

Открываем створку окна на проветривание и смотрим на график. Примерно за 40 минут концентрация углекислого газа снижается с 2000ppm до здорового уровня 700ppm.

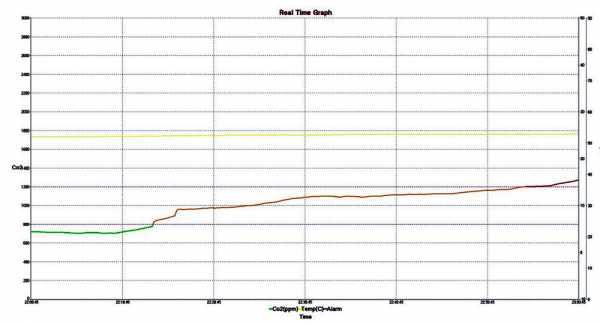

Вечер. Затихает естественный шум и становятся особенно слышны голоса отдыхающих во дворе компаний. Они мешают, поэтому закрываю окно.

За час концентрация CO2 повышается почти что вдвое, с 700ppm до 1300ppm.

Опыт №3. Суточный мониторинг

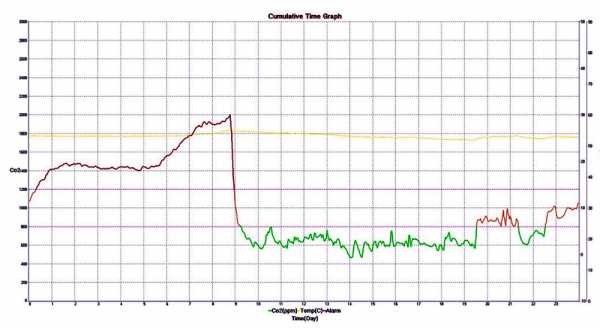

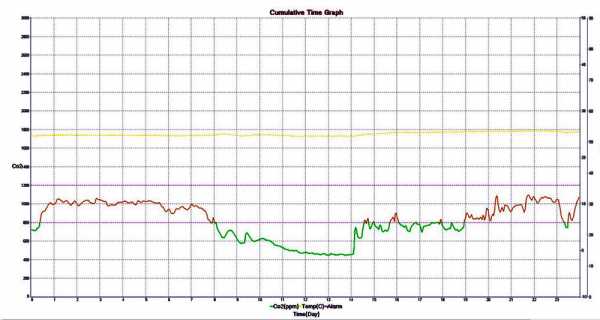

Теперь посмотрим, как меняется концентрация CO2 в помещении в течение одного полного дня.
Исходные данные: все та же двухкомнатная квартира, в которой одновременно находятся от одного до трех человек. Окно на кухне практически всегда открыто, окна и балконная дверь в комнатах открываются и закрываются в течение дня, межкомнатные двери закрываются на ночь.

Хорошо проветриваю комнату перед сном, закрываю окно и ложусь спать.

К полуночи концентрация CO2 уже превышена, но до пяти часов утра сохраняется на уровне, который с натяжкой можно назвать удовлетворительным. На временном промежутке с пяти до девяти утра концентрация CO2 повышается до 2000ppm. Кстати, это вполне коррелирует с личными ощущениями при сне с закрытым окном. Где-то в 5 утра я просыпаюсь в достаточно бодром состоянии, но поскольку еще слишком рано — остаюсь в кровати досыпать до звонка будильника. По звонку будильника в 7 утра просыпаюсь с тяжелой головой и в подавленном настроении, как будто и не спал всю ночь — к этому времени организм уже успевает надышаться «плохим» воздухом, что сказывается на самочувствии.

С 9 до 10 часов — проветривание. Открыты окна во всех комнатах, концентрация CO2 спадает с 2000ppm до 600ppm.

С 10 до 15 часов — окна в комнатах закрыты, на кухне открыта форточка. В квартире 1 человек. Концентрация CO2 в норме.

С 15 до 18 часов — открыты форточки во всех комнатах. В квартире 2 человека. Концентрация CO2 всё еще в норме.

С 18 до 21 часа — открыты форточки во всех комнатах. В квартире 3 человека. Концентрация CO2 начинает нарастать, форточки уже не спасают.

С 21 до 22-30 часов — проветривание с открытыми окнами. В квартире 3 человека. Концентрация CO2 приходит в норму, но начинает повышаться сразу же, стоит закрыть окна и оставить одни форточки для проветривания.

А теперь рассмотрим другой день с другим распорядком.

Ночью в комнате открыта форточка, концентрация CO2 немного превышена, но все же не растет до совсем диких величин.

С 8 до 14 часов — в квартире никого нет, межкомнатные двери открыты, во всех комнатах открыты окна. Концентрация CO2 спадает до уровня уличного воздуха.

С 14 до 18 часов — в квартире 2 человека, межкомнатные двери открыты, во всех комнатах открыты форточки. Концентрация CO2 уже не как на улице, но в пределах нормы.

С 18 часов и до утра — в квартире 3 человека, межкомнатные двери закрыты, форточки открыты. Концентрация CO2 немного превышена, но стабильна.

Вывод: если жить одному в двухкомнатной квартире, то о качестве воздуха можно практически не беспокоиться. Достаточно лишь иногда проветривать помещение. А вот при двух-трех обитателях на том же количестве квадратных метров для поддержания концентрации углекислого газа в нормальных пределах придется осуществлять проветривание практически круглосуточно.

Опыт №4. CO2 и кондиционер

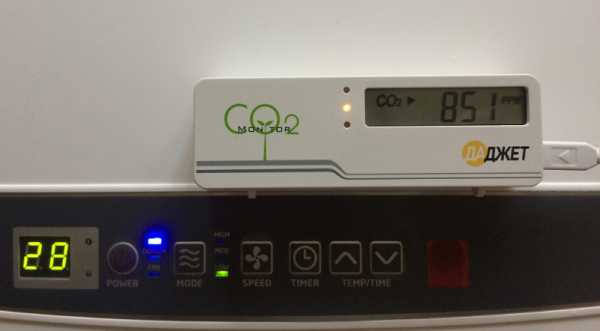

Теперь посмотрим, что происходит в комнате при использовании кондиционера.
Исходные данные: проветренное помещение, но на улице жарко, а соответственно и в помещении тоже.

Закрываю окна чтобы воздух не уходил, включаю кондиционер.

В результате, за час работы кондиционера температура в комнате упала на несколько градусов, а концентрация CO2 возросла.

Подвох в том, что если не выходить из помещения на свежий воздух, то субъективно воздух в нем воспринимается как свежий и качественный просто за счет своей прохлады. И только цифры на приборе показывают реальную картину.

Кондиционирование не заменяет проветривания, поэтому сидя целый день в уютной и прохладной комнате можно незаметно для себя «надышать» концентрацию CO2 в 2000ppm, а то и больше. Особенно это актуально для офисов, где в одном небольшом помещении находятся сразу несколько человек. Широко распространено заблуждение, что раз для кондиционера монтируется отдельный воздуховод прямо на улицу, то кондиционер забирает уличный воздух, охлаждает его внутри себя и выпускает в помещение. На самом же деле воздуховод служит для выброса горячего воздуха из помещения на улицу, то есть работает как вытяжка. Причём такие кондиционеры встречаются далеко не везде. Обычная сплит система «гоняет» воздух в помещении по кругу, а по трубкам поступает охлаждённых хладагент.

Пользуясь кондиционером следует помнить о необходимости насыщать помещение свежим воздухом.

5. Домашняя автоматизация

В завершение обзора хочу отметить, что сфера применения детектора CO2 не ограничивается одним лишь проведением измерений и построением графиком на компьютере.

Это устройство можно использовать в проектах домашней автоматизации, причём сделать это можно двумя различными способами.

Первый способ — подключение силового реле к одному из индикационных светодиодов.

Принцип действия очевиден: при повышении концентрации CO2 в воздухе зеленый индикатор сменяется на желтый, при этом автоматически замыкается электронный ключ в реле, что в свою очередь включает подключенное к реле устройство (например, вентилятор приточной системы).

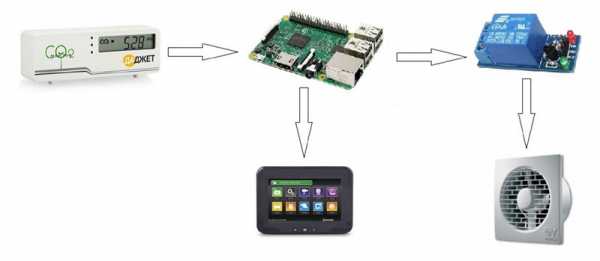

Второй способ — программный.

Поскольку детектор поддерживает передачу данных с датчика на компьютер по USB-протоколу, его можно внедрить в любую самодельную систему «умного дома», считывая показатели с датчика на головное устройство. А уже с головного устройства, на основании получаемых показателей, управлять другой подключенной к системе электроникой.

6. Выводы

Было интересно увидеть реальное состояние воздуха в своей квартире. С использованием детектора CO2 стало наглядно видно, что имеющаяся пассивная вентиляция малоэффективна, и если в теплое время еще можно держать окна открытыми практически круглосуточно (хотя и летом это не всегда удобно из-за уличного шума), то зимой это неосуществимо по причине быстрого остывания помещений. Появился повод задуматься о модернизации домашней вентиляции, да и о поддержании здорового микроклимата в помещении в целом. Кроме того, в ассортименте магазина имеется продвинутый монитор качества воздуха, обладающий более крупным дисплеем и позволяющий измерять помимо концентрации CO2 и температуры еще и относительную влажность воздуха. Скидка 10% предоставляется по промокоду GT-CO2 в течение 14 дней.

В одной из следующих статей будет описано, как подружить детектор СО2 с микрокомпьютером Raspberry Pi.

Автор: Дмитрий Чебанько, г. Челябинск

Блогерам и авторам

Компания «Даджет» заинтересована в публикации независимых объективных обзоров наших даджетов. Мы с радостью предоставим даджеты авторам, желающим протестировать их, написать и опубликовать обзор в нашем блоге. Даджет после написания обзора остается у автора. Подробнее.

habr.com

Измеритель-сигнализатор уровня CO2 – Микроконтроллеры – Схемы на МК и микросхемах

Владимир Макаров.



«В доме было все краденое, и даже воздух был какой-то спертый» (А. Кнышев, писатель-сатирик). В статье предлагается устройство, которое определяет концентрацию углекислого газа в помещении («спертость воздуха») и выдает световые и звуковые сигналы при превышении установленных порогов качества воздуха.



Рекомендуется руководителям подразделений к установке в производственных помещениях для объективного определения необходимости их проветривания в целях сбережения здоровья работников и повышения производительности труда.



Введение.



Качество воздуха в помещениях жилых и общественных зданий обеспечивается необходимым уровнем вентиляции, поддерживающим допустимые значения содержания углекислого газа в помещениях. В России действует межгосударственный стандарт ГОСТ 30494–2011 «Здания жилые и общественные. Параметры микроклимата в помещениях», в котором указаны четыре класса помещений, в зависимости от объема углекислого газа, измеренного в см3в 1 м3 воздуха.



·   1 класс – Высокое качество воздуха – 400 см3 и менее.



·   2 класс – Среднее качество воздуха – 400-600 см3.



·   3 класс – Допустимое качество воздуха – 600-1000 см3.



·   4 класс – Низкое качество воздуха – 1000 см3 и более.



В международной практике принято измерять концентрацию углекислого газа в «ppm» (partspermillion – частей на миллион). Т.е. 1 ppm — это одна миллионная доля. Концентрация СО2 в 1 ppm означает, что в 1 м3 воздуха содержится 1 см3 углекислого газа. Например, на улице уровень СО2 составляет 350…400 ppm



Уровень концентрации СО2 в помещении служит основным показателем качества воздуха. Он выступает как индикатор, по которому можно судить не только о других загрязнителях, но и о том, насколько хорошо работает вентиляционная система в здании. Исследования ученых-экологов показывают, что если в воздухе присутствуют, кроме углекислого газа, летучие органические соединения и формальдегиды, то достаточно следить только за СО2. Если вентиляция справляется с ним, то остальные загрязнители также остаются на низком уровне. Более того, по СО2 можно судить и о количестве бактерий в воздухе. Чем больше углекислого газа, тем хуже справляется вентиляция и тем больше в воздухе разных бактерий и грибков. Особенно отчетливо это заметно зимой, когда интенсивность вентиляции падает, а количество респираторных инфекций растет.

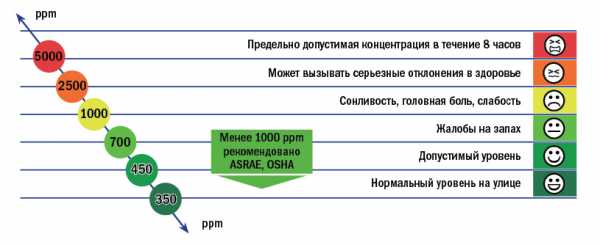

Уровни концентрации СО2 и их влияние на человека изображены на рисунке (Рисунок 1).



Рисунок 1. Влияние концентрации СО2 на человека



На рисунке: ASRAE – American Society_of_Heating, Refrigeratingand Air-Conditioning Engineers (Американское Общество инженеров по отоплению, охлаждению и кондиционированию воздуха).

OSHA – Occupational_Safetyand_Health_Administration (Федеральное агентство США, которое регулирует охрану труда). Как видно из рисунка данные российского и американского стандарта по микроклимату в помещении практически совпадают.



Предлагаемое устройство является измерителем-сигнализатором уровня углекислого газа в помещении. Оно проводит периодические измерения концентрации углекислого газа в помещении с выводом полученного значения на ЖК-дисплей. Устройство анализирует полученное значение концентрации углекислого газа, классифицирует ее степень по трем установленным классам состояния воздуха («свежий воздух», «норма», «душно») и сигнализирует о качестве воздуха светодиодными индикаторами. Каждому классу качества воздуха соответствует светодиод определенного цвета свечения: зеленый – свежий воздух, желтый – норма, красный – душно. При этом если устройство определило, что концентрация СО2 в помещении превысила значение «душно», то дополнительно к светодиоду красного цвета свечения включается прерывистый звуковой сигнал.



Пользователь может самостоятельно задать пороговые уровни концентрации СО2 исходя из строительных норм, санитарных норм или собственного предпочтения.



Кроме измерения уровня СО2, устройство также измеряет и отображает на ЖК-дисплее еще два важных климатических параметра: температуру и влажность воздуха в помещении.

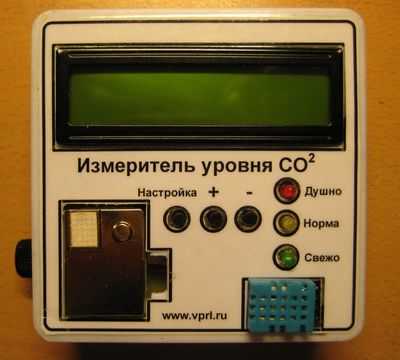

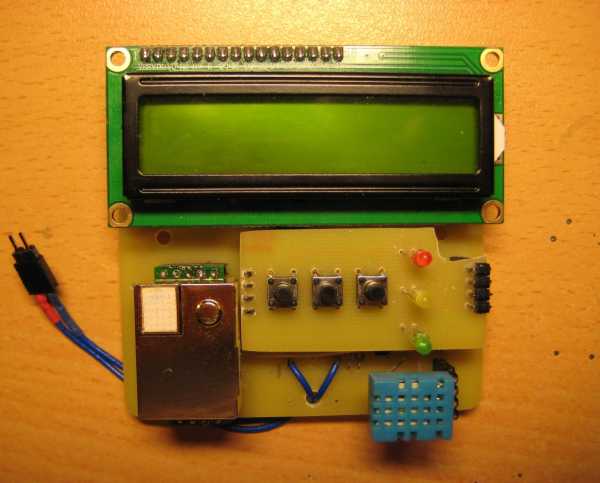

Внешний вид устройства показан на рисунке (Рисунок 2).





Рисунок 2. Внешний вид станции



Видео с демонстрацией работы станции представлено ниже:



Электрическая схема.

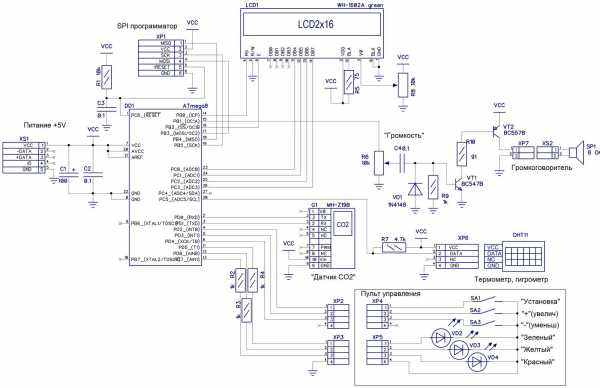

Схема электрическая принципиальная представлена на рисунке 3.



Рисунок 3. Схема электрическая принципиальная



Устройство собрано на микроконтроллере ATmega8. Цепочка R1С3 обеспечивает начальный сброс (!Reset) микроконтроллера при включении. Предусмотрено внутрисхемное программирование МК через разъем XP1 «SPI программатор».

Фьюзы МК ATmega8: HIGH=0xD9, LOW=0xE4.



Основным измерительным прибором устройства является инфракрасный датчик CO2 MH-Z19B. Датчик подключен к МК по UART (линии RXD, TXD). Программа МK опрашивает датчик не чаще чем 1 раз в 10 секунд. В ответ на запрос концентрации СО2 (команда 0x86) датчик посылает последовательно 9 байт, которые записываются в буферный массив программы. 2-й и 3-й элементы массива содержат значение концентрации СО2, последний элемент массива содержит контрольную сумму. Согласно документации на датчик, требуется около трех минут, чтобы он вышел на рабочий режим. Первое время после включения он будет выдавать неточные значения.



Дополнительным измерительным прибором является датчик температуры и влажности DHT11, который также опрашивается не чаще чем 1 раз в 10 секунд (опрос происходит в едином цикле с опросом датчика CO2 MH-Z19B). МК взаимодействует с датчиком по последовательному одно-проводному двунаправленному интерфейсу. В ответ на запрос датчик возвращает 5 байт. Первые два байта содержат значение влажности, целая и десятичная части. Следующие два байта являются значением температуры по Цельсию, целая и десятичная части. Последний байт — это контрольная сумма, которая является суммой первых четырех байтов. Следует отметить, что на точность показаний датчика DHT11 по влажности – очень много нареканий в среде пользователей. Для приближения показаний датчика к приемлемым значениям в программу введена корректирующая поправка, которая задается пользователем во время эксплуатации устройства и сохраняется в EEPROM. Эту поправку следует вводить после сравнения показаний относительной влажности устройства с другим прибором, показаниям которого принято доверять. Линия интерфейса DATA датчика DHT11 «подтянута» к питанию VCC резистором R7.



Управление устройством осуществляется с помощью кнопок SA1 «Установка», SA2 «+» (увеличение значения параметра) и SA3 «-» (уменьшение значения параметра). При помощи этих кнопок устанавливаются нижний и верхний пороги концентрации СО2, включается или отключается громкоговоритель устройства, устанавливается корректирующая поправка на показание относительной влажности воздуха.



В качестве дисплея используется жидкокристаллический индикатор типа WH-1602A.Потенциометром R8 регулируется яркость подсветки индикатора. На дисплее отображаются текущие значения концентрации СО2, температуры и относительной влажности в помещении, а также настраиваемые параметры устройства в режиме «установка».



Светодиодные индикаторы VD2, VD3, VD4 – обеспечивают сигнальное отображение уровня СО2: ниже нижнего порога – зеленый («свежий воздух»), между нижнем и верхним порогами – желтый («норма»), выше верхнего порога – красный («душно»).



Звуковой сигнал с вывода 15 МК, через регулятор громкости резистор R6 – усиливается усилителем низкой частоты на транзисторах VT1 и VT2. Для воспроизведения звука используется громкоговоритель SP1 с сопротивлением звуковой катушки 8 Ом.



Питание устройства осуществляется от сетевого источника питания напряжением 5 Вольт. На схеме изображен разъем питания от USB. В авторском опытном изделии источник питания помещен в один корпус вместе с устройством.



Печатные платы.



Печатные платы разработаны в программе DipTrace. Они выполнены на одностороннем фольгированном стеклотекстолите. Расположение деталей на основной печатной плате показано на рисунке (Рисунок 4). На рисунке перемычки выделены цветными ломаными линиями. Печатная плата со стороны дорожек показана на рисунке (Рисунок 5).

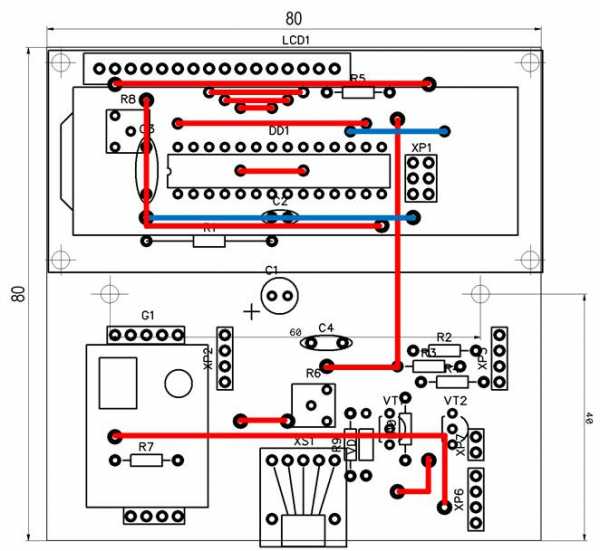

Рисунок 4. Основная печатная плата. Вид со стороны деталей.

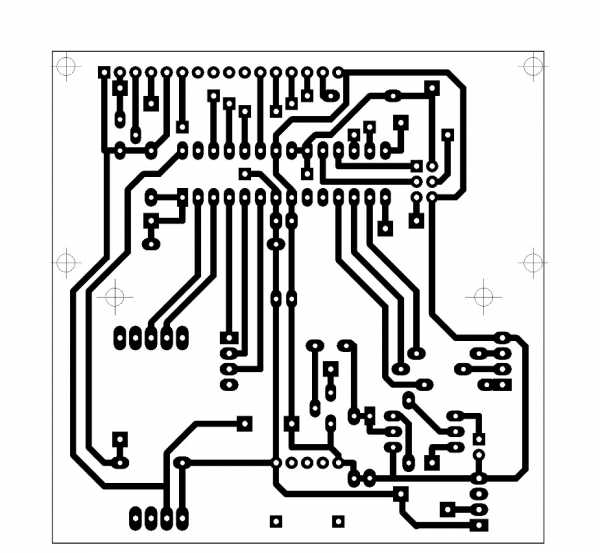

Рисунок 5. Основная печатная плата со стороны дорожек. Зеркальное изображение.

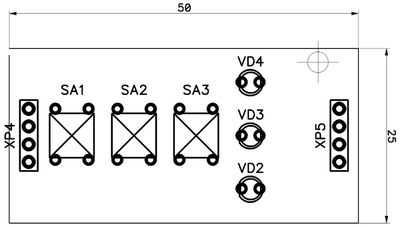

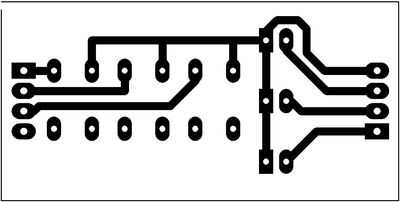

Плата кнопок управления и сигнальных индикаторов показана на рисунках (Рисунок 6 и Рисунок 7).



Рисунок 6. Плата управления. Вид сверху.







Рисунок 7. Плата управления. Вид снизу.







Монтаж.



Станция смонтирована в корпусе универсальной коробки для кабельных каналов «Промрукав» – IP42; 400V; полистирол ГОСТ Р 50827.1-2009 ТУ 3464-001-97341529-2012. Артикул 40-0460. На передней стороне корпуса прорезаны окна для дисплея, датчика CO2 MH-Z19B, датчика температуры и влажности DHT11, отверстия для кнопок и светодиодов.

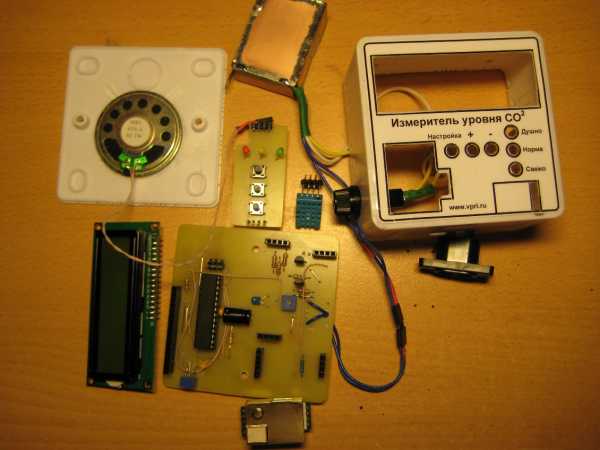

Размещение радиодеталей на печатной плате и комплектующих изделий показано на рисунках (Рисунок 8 и Рисунок 9).



Рисунок 8. Размещение деталей на плате и комплектующие изделия







Рисунок 9. Дисплей, датчики, пульт управления на плате.







Архив к статье содержит:



1.Папку CO2meter – файлы проекта на Си в среде AtmelStudio 7.

2.CO2meter.dch – схема электрическая принципиальная в формате DipTrace и в формате рисунка jpg.

3.CO2meter.dip – печатная плата устройства в формате DipTrace.

4.CO2meter_button.dip – печатная плата Пульта управления в формате DipTrace.

5.CO2meter.hex – загрузочный файл для МК.

P.S. Ещё была мысль – приделать к устройству привод для автоматического открытия-закрытия фрамуги. Пока не реализовал, но если появится такая необходимость, о чём пишите в комментариях, то всегда можно усовершенствовать устройство.

Удачи Вам в творчестве и всего наилучшего!

Скачать архив.

vprl.ru

Высокий уровень углекислого газа в крови (CO2): нормы, симптомы и лечение

Углекислый газ (СО2, диоксид (или двуокись) углерода) является побочным продуктом метаболизма. Вопреки мнению большинства людей, углекислый газ необходим для здоровья и жизни человеческого организма.

В процессе дыхания, избыток диоксида углерода удаляется из организма, заменяясь  кислородом, однако, в крови остается определенное количество CO2.

Если оно будет значительно выше или ниже нормы, может произойти нарушение некоторых функций организма. Эти функции связаны с сердечно-сосудистой системой, а также с клеточным дыханием. Низкий уровень двуокиси углерода в крови приведет к снижению объема кислорода, поступающего в различные клетки и ткани организма. Увеличение объема углекислого газа в крови также является проблемой для организма. Поэтому необходимо поддерживать нормальный уровень углекислого газа в организме.

Высокий уровень углекислого газа в крови

Все живые существа нуждаются в воздухе. Он представляет собой смесь газов, таких как углекислый газ (СО2), кислород (O2), окись углерода (CO), азот (N2), водород (h3) и инертные газы. Всем млекопитающим – в том числе и человеку – для жизни и здоровья необходим кислород, который они получают, вдыхая воздух. Выдыхают они при этом  смесь двуокиси углерода и небольшого количества кислорода.

Основная часть диоксида углерода присутствует в организме в виде бикарбонатов (HCO3) или угольной кислоты (h3CO3). Кроме того, он также присутствует в организме и в растворенном состоянии.

Обмен газов происходит в альвеолах, являющихся неотъемлемой частью легких. Это происходит с помощью диффузии. Баланс между уровнями этих двух газов, а именно двуокиси углерода (СО2) и кислорода (О2), необходим для поддержания здоровья организма. Если баланс этих газов в организме нарушится, может начаться патология.

Если показатель уровня углекислого газа в организме станет высоким, наступит состояние, известное как гиперкапния (отравление углекислым газом).

Аналогичным образом, если уровень кислорода в крови будет ниже нормы, наступит гипоксия (кислородное голодание).

Все респираторные расстройства включают в себя дисбаланс уровней СО2 и O2 в крови. Небольшой дисбаланс не требует интенсивной терапии, но в тяжелых случаях необходимо оказание медицинской помощи на месте.

Низкий уровень углекислого газа в крови может быть очень вредным для организма. Показатели СО2 снижаются в результате гипервентиляции – глубокого, учащенного дыхания, в результате которого в организм поступает больше кислорода, чем нужно. Это может произойти в результате панических атак или потреблении лекарств, стимулирующих дыхательную систему.

Диоксид углерода повышает кислотность крови. Когда его уровень низок, кровь ощелачивается, что приводит к сужению кровеносных сосудов и ухудшению кровотока. Это может быть очень опасным, поскольку приводит к снижению кровоснабжения мозга и других жизненно важных органов, что приводит к помутнению сознания, головокружению, ухудшению зрения, мышечным судорогам и беспричинной тревожности.

Когда у человека высокий уровень углекислого газа в крови, наступает состояние,  известное как гиперкапния. Одним из наиболее распространенных причин повышения уровня углекислого газа в организме является гиповентиляция – недостаточное для поддержания функций организма поступление кислорода. Она происходит при помутнении или потере сознания или болезни легких, затрудняющей дыхание.

Высокий уровень углекислого газа в крови может вызвать покраснение кожи, повышение артериального давления, судороги, снижение мозговой и нервной активности, головные боли, спутанность сознания и сонливость. В крайнем случае, пациенту для восстановления нормального дыхания будет необходима кислородная маска. Она поможет восстановить баланс кислорода и диоксида углерода в крови.

Длительная гиперкапния может привести к повреждению внутренних органов, таких как мозг. Следует понимать, что длительное пребывание в среде, наполненной СО2 также может повысить его уровень в крови.

Нормы углекислого газа в крови

Нормальный общий уровень двуокиси углерода в крови находится в пределах 20–29 миллиэквивалентов на литр крови (мэкв/л). Его можно проверить путем анализа. Следует понимать, что отклонение от нормального уровня углекислого газа в крови может свидетельствовать о ряде болезней. Оно является лишь одним из симптомов, сигнализирующих о проблемах в организме.

Если в результате анализа был выявлен аномальный уровень двуокиси углерода, то для стабилизации будут использовать чистый кислород. После нормализации состояния пациента и уровня СО2 будет проведена серия анализов. Это нужно для определения причины высоких или низких показателей углекислого газа в крови.

Симптомы, указывающие на высокий уровень двуокиси углерода в крови

Симптомы, связанные с высокими показателями СО2 в крови: повышенное артериальное давление, учащенный пульс, покраснение, судороги, головная боль, боль в груди, спутанность сознания и усталость. Выраженность этих симптомов зависит от тяжести случая.

Причины повышения уровня диоксида углерода: энергичные упражнения и многочисленные патологические состояния, такие как хроническая обструктивная болезнь легких (ХОБЛ), ацидоз, легочные инфекции и атеросклероз.

Высокий уровень углекислого газа в организме может быть причиной влияния профессиональных обязанностей. Подходящим примером является работа у печи или профессиональный дайвинг, в котором человеку приходится надолго задерживать дыхание во время погружения.

Другими причинами высокого уровня СО2 являются загрязнение воздуха и курение. И в том, и в другом случае повреждаются альвеолы,  что приводит к ухудшению газообмена в легких.

Основными органами, которые поддерживают баланс углекислого газа и кислорода являются печень и почки. Именно поэтому проблемы в работе любого из этих органов также приводят к гипоксии или гиперкапнии.

Лечение повышенного уровня двуокиси углерода в крови (гиперкапнии)

Первой помощью пациенту, потерявшему сознание из-за высокого уровня СО2, являются искусственное дыхание и массаж грудной клетки. Но в большинстве случаев отравления углекислым газом нет никаких симптомов. Поэтому нужно проходить регулярные проверки и следить за состоянием здоровья.

По сравнению с отравлением угарным газом, отравление углекислым газом является менее опасным для здоровья. Оксид углерода (СО) – это очень ядовитый газ, без цвета и запаха. Он смертелен даже в минимальных количествах, потому что его молекулы сильнее и быстрее, чем молекулы кислорода, привязываются к молекулам гемоглобина крови. Это приводит к гипоксии (нехватке кислорода) клеток организма.

Для поддержания правильного баланса СО2 и О2 в крови, нужно ежедневно заниматься физическими упражнениями и есть здоровую пищу. Хотя у организма и имеется свой защитный механизм, нужно применять меры предосторожности, так как профилактика лучше, чем лечение.

Видео

doctor-test.ru

О вреде углекислого газа CO2 – АльфаЭко

Ещё в прошлом веке были проведены различные исследования по влиянию CO2 на организм человека. В 60-ых годах учёная О.В.Елисеева в своей диссертации привела детальное исследование, как влияет углекислый газ в концентрациях 0,1% (1000 ррm) до 0,5% (5000 ррm) на организм человека и пришла к выводу, что кратковременное вдыхание здоровыми людьми двуокиси углерода в этих концентрациях вызывает отчетливые сдвиги в функции внешнего дыхания, кровообращении и значительные ухудшения электрической активности головного мозга. Согласно ее рекомендациям, содержание CO2 в воздухе жилых и общественных зданий не должно превышать 0,1% (1000 ррm), а среднее содержание CO2 должно быть около 0,05% (500 ррm).

Специалисты знают, что существует прямая связь между концентрацией CO2 и ощущением духоты. Это ощущение возникает у здорового человека уже на уровне 0,08% (т. е. 800 ррm). Хотя в современных офисах очень часто бывает 2000 ррm и более. И человек может не ощущать опасного воздействия CO2. Когда речь идёт о больном человеке, то порог его чувствительности ещё увеличивается.

Зависимость физиологических проявлений от содержания CO2 в воздухе приведена в таблице:

Уровень CO2, ррm Физиологические проявления у человека
Атмосферный воздух 380-400 Идеально для здоровья и хорошего самочувствия.
400-600 Нормальное количество. Рекомендовано для детских комнат, спален, офисных помещений, школ и детских садов.
600-1000 Появляются жалобы на качество воздуха. У людей, страдающих астмой, могут учащаться приступы.
Выше 1000 Общий дискомфорт, слабость, головная боль, концентрация внимания падает на треть, растёт число ошибок в работе. Может привести к негативным изменениям в крови, также могут появиться проблемы с дыхательной и кровеносной системами.
Выше 2000 Количество ошибок в работе сильно возрастает, 70% сотрудников не могут сосредоточиться на работе.

Основные изменения при вдыхании повышенных концентраций углекислого газа (гиперкапнии) происходят в центральной нервной системе, и носят они при этом фазный характер: сначала повышение, а затем снижение возбудимости нервных образований. Ухудшение условнорефлекторной деятельности наблюдается при концентрациях, близких к 2% – понижается возбудимость дыхательного центра мозга, уменьшается вентиляторная функция лёгких, нарушается гомеостаз (равновесие внутренней среды) организма путем либо повреждения клеток, либо путем раздражения рецепторов неадекватным уровнем определенного вещества. А при содержании углекислого газа до 5% происходит значительное снижение амплитуды вызванных потенциалов головного мозга, десинхронизация ритмов спонтанной электроэнцефалограммы с дальнейшим угнетением электрической активности мозга.

Что именно происходит при повышении концентрации CO2 в воздухе, который попадает в организм? Увеличивается парциальное давление CO2 в альвеолах, его растворимость в крови повышается, и образуется слабая угольная кислота (CO2 + Н2O = Н2СО3), распадающаяся, в свою очередь, на Н+ и НССО3-. Кровь закисляется, что по-научному называется газовым ацидозом. Чем выше концентрация CO2 в воздухе, которым мы дышим, тем ниже рН крови и тем более кислую реакцию она имеет.

Когда начинается ацидоз, то сначала организм защищается, повышая концентрацию бикарбоната в плазме крови, – об этом свидетельствуют многочисленные биохимические исследования. Чтобы компенсировать ацидоз, почки усиленно выделяют Н+ и задерживают НССО3-. Потом включаются другие буферные системы, и вторичные биохимические реакции организма. Поскольку слабые кислоты, в т. ч. и угольная (Н2СО3), могут образовывать с ионами металлов слаборастворимые соединения (СаСО3), то они откладываются в виде камней, прежде всего в почках.

Сотрудник медицинской научно-исследовательской лаборатории военно-морского подводного флота США Карл Шафер исследовал, как влияют различные концентрации углекислого газа на морских свинок. Грызунов восемь недель содержали при 0,5% CO2 (кислород был в норме – 21%), после чего у них наблюдалась значительная кальцификация почек. Она отмечалась даже после длительного воздействия на морских свинок меньших концентраций – 0,3% CO2 (3000 ррm). Но это еще не все. Шафер и его коллеги нашли у свинок через восемь недель воздействия 1%-го CO2деминерализацию костей, а также структурные изменения в легких. Исследователи расценили эти заболевания как адаптацию организма к хроническому воздействию повышенного уровня CO2.

Отличительной особенностью долгосрочной гиперкапнии (повышенное CO2) являются длительные отрицательные последствия. Несмотря на нормализацию атмосферного дыхания, в организме человека продолжительное время наблюдаются изменения биохимического состава крови, снижение иммунологического статуса, устойчивости к физическим нагрузкам и другим внешним воздействиям.

Вывод – во избежание негативных последствий, содержание углекислого газа во вдыхаемом воздухе нужно обязательно контролировать. Для этой цели отлично подходит современный и надежный прибор – Детектор углекислого газа.

alfaeco.su

Выбираю измеритель CO2: ammo1 — LiveJournal

Вчера я рассказал, почему очень важно поддерживать допустимый уровень углекислого газа в помещении (http://ammo1.livejournal.com/467022.html). Но для того, чтобы его поддерживать, нужно этот уровень, как минимум, знать.

Сегодня расскажу о том, какие существуют приборы для измерения уровня CO2.


В мире есть всего несколько производителей датчиков CO2. Самый известный – SenseAir. Их датчики работают по принципу “nondispersive infrared sensor” (NDIR). NDIR-сенсор – это спектрометр, измеряющий поглощение света с длиной волны 4 микрометра в зависимости от концентрации измеряемого газа.

Современный датчик SensAir K30 даёт точность 30 ppm и стоит $65, но приборы на его основе стоят от $200. В более дешёвых приборах используются датчики предыдущего поколения K22 с точностью 50 ppm.

Напомню, что для оценки состояния воздуха в помещении достаточно осознавать превышение 700 ppm, при том, что уровень CO2 в уличном воздухе составляет 400 ppm, так что лишние 20 ppm точности особой роли не играют.

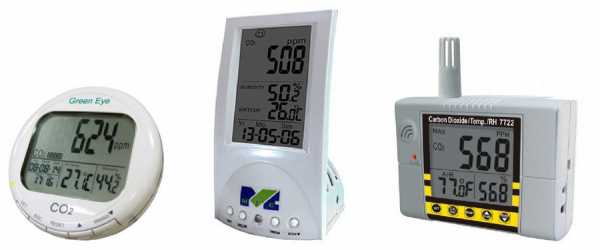

Большинство бюджетных измерителей CO2 выпускают два тайваньских производителя – AZ Instrument и MIC. Их приборы под своими названиями продаются за $260-390, при этом они же без названия или с другими названиями продаются за $113-149.

Крупнейший продавец измерителей CO2 на eBay и Aliexpress – “GAIN EXPRESS”. Сейчас у них в продаже 7 видов приборов по цене от $113 до $149. Обратите внимание, что туда же затесались измерители угарного газа CO, которые нас не интересуют.

Датчик CO2 потребляет довольно много энергии, поэтому все домашние измерители CO2 работают от блока питания, а не от батареек. Все измерители CO2 достаточно точно показывают температуру и влажность.

Вот четыре модели на датчиках SensAir K22. По точности измерения CO2 они одинаковы – 50 ppm.

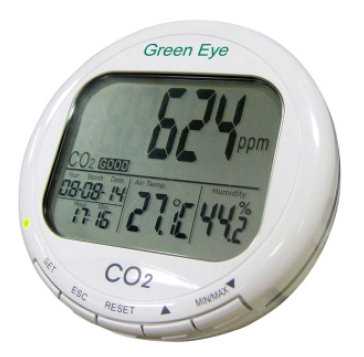

CO87 (в оригинале – AZ Instrument 7787) за $113.

По картинке может сложиться впечатление, что прибор маленький. На самом деле его диаметр 12 см.

Это самый простой и дешёвый CO2-монитор. Датчик влажности в нём резистивный, поэтому он неспособен измерять влажность ниже 20%, да и выше точность измерения не очень высокая (5-7%). Есть часы, не сбрасывающиеся при отключении питания. Провод питания вставляется сзади.

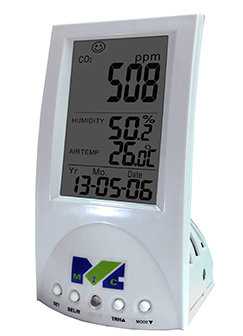

M0198130 (в оригинале MIC 98130L) за $129.

Здесь уже ёмкостной датчик влажности, дающий точность 3-5%. Есть ручное запоминание текущих параметров (99 ячеек). Провод вставляется сбоку, и он на виду. Дата и время отображаются попеременно и это не отключается. При отключении питания время сбрасывается.

CO98 (в оригинале AZ Instrument 7798) за $132.

Помимо ёмкостного датчика в этой модели есть даталоггер на 5333 события, записывающий значения в память через указанные интервалы времени. Данные можно выгрузить в excel через USB.

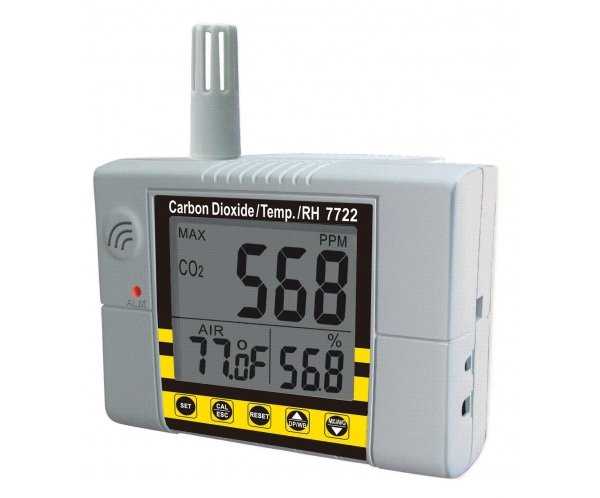

CO22 (в оригинале AZ Instrument 7722) за $141.5.

В этой модели нет часов и даталоггера, провод питания торчит сбоку, зато есть релейный выход для управления приточной вентиляцией, датчики температуры и влажности помещены в трубку над прибором, что повышает точность и ускоряет измерения, а ещё в этом приборе можно отключить автоматическую калибровку датчика CO2.

У трёх предыдущих моделей автоматическая калибровка датчика CO2 неотключаемая и для сохранения точности показаний желательно хотя бы раз в неделю полностью проветривать комнату, где стоит прибор. У этого прибора можно отключить автоматическую калибровку и периодически делать её ручную.

Я склоняюсь к последнему варианту, а вы что посоветуете купить?

Какой CO2-метр вы бы посоветовали мне купить?

Простой круглый 7787 за $113 и фиг с ней, с влажностью

23(15.6%)

Вертикальный 98130 за $129 и плевать, что время мигает и сбивается

9(6.1%)

Круглый с даталоггером 7798 за $132 и эксель тебе в руки

44(29.9%)

Брутальный 7722 за $141.5 – может ещё автоматическую вентиляцию сделаешь

71(48.3%)

Множество полезной информации я почерпнул на форуме “Выбор бытового измерителя концентрации углекислого газа CO2 Monitor”. Отдельное спасибо пользователю этого форума Andrey23.


ammo1.livejournal.com

Контроль уровня углекислого газа (CO2) в квартире

Введение

Сегодня, особенно в России, люди недооценивают важность контроля и поддержания нормального уровня углекислого газа (CO2) в квартире (офисе, школе, в любом помещении, где мы проводим хотя бы пол часа). В этой статье, я бы хотел подробнее рассказать про качество воздуха в доме:

  • о важности поддержания правильного уровня СО2 в помещениях;
  • о методах измерения уровня СО2;
  • вкратце об организации правильной системы вентиляции воздуха.

Почему важно контролировать уровень углекислого газа в помещениях?

Про важность соблюдения уровня CO2 сказано уже много (советую почитать: статья на Хабре 1, 2, ветка на форуме iXBT, статья на Wikipedia). Но вкратце: углекислый газ выделяется при дыхании человека (основной источник, а при плохой вентиляции скапливается в больших концентрациях в помещении. Незначительное повышение концентрации СО2 вызывает у людей ощущение «спертости» воздуха, духоты. При более значительном повышении концентрации симптомы становятся хуже: «тяжелая» голова, головокружение, головные боли и вплоть до необратимых изменений в организме человека. Концентрацию углекислого газа принято измерять в ppm (parts per million — частей на миллион).

Реакция организма взрослого человека в зависимости от уровня CO2
 Симптомы у взрослых здоровых людей. Концентрация углекислого газа

Нормальный уровень на открытом воздухе

350 — 450 ppm

Приемлемые уровни

< 600 ppm

Жалобы на несвежий воздух

600 — 1000 ppm

Максимальный уровень стандартов ASHRAE и OSHA

1000 ppm

Общая вялость

1000 — 2500 ppm

Возможны нежелательные эффекты на здоровье

2500 — 5000 ppm

Максимально допустимая концентрация в течение 8 часового рабочего дня

5000 ppm
Опасные концентрации СО2
 Симптомы у взрослых здоровых людей. Концентрация

Легкое отравление, учащается пульс и частота дыхания, тошнота и рвота.

30,000 ppm

Добавляется головная боль и легкое нарушение сознания.

50,000 ppm

Потеря сознания, в дальнейшем — смерть.

100.000 ppm

Почему в квартире высокий уровень CO2?

Основных причин — три:

  • Пластиковые окна
  • Не работающая вытяжка и отсутствие приточной вентиляции
  • Несоблюдение санитарных нормативов — большое количество людей в комнате.
Пластиковые окна без клапанов — источник повышенного уровня СО2 в квартире

Сегодня мы любим устанавливать пластиковые окна и гордиться тем, что они полностью герметизируют квартиру (ведь дома станет тепло!), но не задумываемся о будущих последствиях (особенно если дома есть дети!). Причина в том, что современные окна полностью перекрывают приток воздуха с улицы и тем самым блокируют работу естественной системы вентиляции квартиры, а как следствие — воздух в квартире не обновляется и повышается уровень СО2. Некоторые устанавливают специальные оконные клапаны, через которые проходит воздух с улицы — это хоть какое-то, но решение.

К стати, старые советские окна с немаленькими щелями так проектировались специально, чтобы обеспечить хоть какой-то приток свежего воздуха!

Неработающая вытяжка

Часто люди не обращают внимание на вытяжные вентиляционные отверстия в кухне и сан.узле. Некоторые даже «закладывают» их при ремонте. Иногда сетка на вентиляционных отверстий настолько засорена, что практически останавливает работу вентиляции. Эти факторы способствуют ухудшению качества воздуха в квартире. Представьте, что вы и еще несколько человек находятся в одном небольшом замкнутом пространстве, активно двигаются, готовят кушать и т.д. Через какое-то время, если воздух не обновляется, в этом пространстве становится очень тяжело находиться, в воздухе сконцентрировано много загрязняющих веществ, в том числе углекислого газа. А теперь представьте, что многие из нас так живут годами после установки пластиковых окон! А потом удивляемся откуда у нас/наших детей появляются хронические болезни?

Чтобы проверить качество работы вытяжной вентиляции в вашей квартире лучше обратиться к профессионалам. Как правило достаточно звонка в управляющую компанию с жалобой на плохо работающую вентиляцию. Но, чтобы понять действительно ли вентиляция плохо работает лучше предварительно проверить менее точными, но «подручными» способами. Сделать это можно, поднеся к вентиляционным отверстиям тонкую полоску бумаги, свечу или горящую спичку, а можно попробовать тлеющими ароматическими палочками — от них достаточно умеренный и безопасный дым (Соблюдайте правила пожарной безопасности!). Бумажка или дым должны «всасываться» потоком воздуха внутрь вентиляционного отверстия. Если этого не происходит или поток воздуха очень слаб, попробуйте открыть окно, чтобы «разгерметизировать» квартиру. Даже если это не помогло — то с вентиляцией проблемы и их нужно обязательно исправлять! В многоквартирных домах ответственность за работу вентиляции несет управляющая компания и в большинстве случаев они должны заниматься восстановлением работы вентиляции, не требуя с вас дополнительной оплаты. Возможно, вас будут убеждать, что сделать ничего уже нельзя (или вымогать оплату), что в вашем доме старая и засоренная система вентиляции — рекомендую быть более настойчивым и в случае отказа УК исправлять работу вентиляции обратиться с заявлением в вышестоящие инстанции.

В Интернете существует несколько отличных форумов, посвященных теме вентиляции в доме, там вы можете найти много полезной информации и задать интересующие вас вопросы профессионалам:

Приточная вентиляция

Если в вашем доме/квартире исправна система вытяжной вентиляции и у вас хорошо утепленные или пластиковые окна, то для создания условий для естественной очистки воздуха в квартире я бы очень рекомендовал устанавливать приточную вентиляцию. Сегодня это не очень дорого и установка не портит ремонт в вашей квартире.

У меня установлены пассивные клапаны Домвент, в ближайшее время напишу про них отдельную статью. Очень много информации по поводу приточной вентиляции можно найти на форуме iXBT в этой ветке.

Несоблюдение санитарных нормативов

Соблюдайте санитарные нормы. Даже самая хорошо работающая вентиляция может не справиться с большим количеством людей в комнате. Существуют некоторые способы расчета необходимого притока свежего воздуха в зависимости от количества людей в помещении (конечно же, они очень условные, но для грубой оценки вполне полходят):

  • поступление свежего воздуха 15 cfm = 25,5 м3/час на одного человека, находящегося в помещении, соответствует уровню концентрации CO2 в 1000 ppm
  • поступление свежего воздуха 20 cfm = 34 м3/час на одного человека, находящегося в помещении, соответствует уровню концентрации CO2 в 800 ppm

Что делать?

  • Контролировать уровень СО2
  • Проверить хорошо ли работает у вас дома вытяжка (и работает ли вообще)
  • Установить приточную вентиляцию (пассивную — клапаны; или активную — бризеры с электромоторами и подогревом воздуха)
  • Если приточной вентиляции нет, то рекомендуется проветривать помещение (малоэффективный способ, т.к. вставать ночью, особенно зимой, чтобы открыть окно на несколько минут — вряд ли получится)

Как измерить уровень углекислого газа?

Сегодня существует огромное количество разных приборов для измерения CO2. Приведу пример нескольких из них, самых надежных и распространенных.

Sensair K-30

Нужны навыки программирования, пайки и работы с микроэлектроникой, но самый универсальный по соотношению цена/качество. Я использую именно его.  Где купить в России, к сожалению, я не нашел и заказал на сайте co2meter.com

Подключение к сенсора K-30 к Raspberry Pi или Arduino расскажу в следующих статьях.

TIM (ссылка)

Симпатичный, кроме измерения CO2 умеет измерять влажность и температуру, существуют версии со встроенной памятью, для хранения замеров. Купить можно там же — co2meter.com.

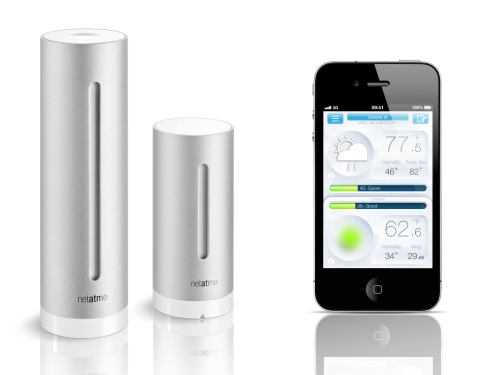

Netatmo

Симпатичный, дорогой, удобный, мега-многофункциональный. Можно купить в России.

Заключение

Надеюсь в данной статье я смог донести о важности контроля уровня СО2 и обеспечении свежего воздуха в помещениях, где мы проводим много времени. Это ваше здоровье и здоровье ваших близких! В следующей серии статей я расскажу о том, как подключать датчики СО2 в единую систему Умного дома и как правильно организовывать вентиляцию (с автоматизацией или без).

dom-v-provodah.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
