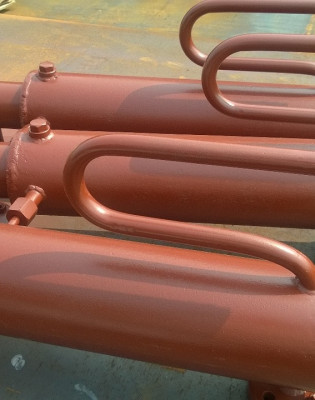

Уровнемерная колонка

Уровнемерная колонка УК 2Уровнемерная колонка УК2

Колонка устанавливается на барабане котла. Ее предназначение в осуществлении
контроля уровня жидкости.

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерные колонки котлов

Трубка сверху колонки соединяется фланцевым способом с барабаном котла (в той части, где
скапливается «пар»).
Трубка снизу соединяется также через фланец с той частью барабана, где находится «водяное
пространство».

Уровнемерная колонка УК 2Уровнемерная колонка УК2Уровнемерная колонка УК

Уровнемерная колонка парового котла

Так же вверху имеются отверстия для погружения во внутреннее пространства
«уровнемера» электродов.
В днище колонки расположены отверстия для измерительных инструментов.

Колонка УК

Чтобы купить уровнемерную колонку ук, нажмите «Оставить заявку»
или позвоните.

Часто используется на таких котлах как: ДКВР, ДЕ, ДСЕ, КЕ.

Возможно использование на других котлах.

Уровнемер парового котла

Ниже представлены чертежи и цены на данное изделие.

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)



Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная (электродная) колонка котла ук 1Уровнемерная колонка котла ук 2Уровнемерная колонка котла ук 4

Оставить заявку

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Похожие товары:

запасные части на горелки ГМГ, РГМГ, ГМ, ГМП (форсунки, завихрители, ЗИП)

Оставить заявку

Регионы, в которые поставляются Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)



Наши клиенты:

АО Читинский молочный комбинат

Литио ООО

ФГБУ ЦЖКУ Минобороны России

Сортавальская дорожно-строительная передвижная механизированная колонна

СОДРУЖЕСТВО ЗАО

ООО Старый город

СЛК ООО

МХ ООО Теплосервис

ООО УК Межегейуголь

ООО Теплобалт

ООО РУК

ООО Линхардт-Алтай

ООО ГАРМОНИЯ

ООО БИЙСКИЙ ЛЕСХОЗ

ООО Армада 51

ООО АльянсПромСнаб

ООО Агросервис

ОБЩЕСТВО С ОГРАНИЧЕННОЙ ОТВЕТСТВЕННОСТЬЮ ЭНЕРГОСНАБ

Общество с ограниченной ответственностью Строительные решения

ОАО Хлеб

ОАО УК Кузбассразрезуголь

мку хэу

КУБАНЬ-ПАПИР

ККС, ООО

ГБУЗ НСО Чановская ЦРБ

ЗАО Шахтерский хлебокомбинат

БИОИНДУСТРИЯ, ООО

ЗАО СМП СИБМОНТАЖСПЕЦСТРОЙ

Акционерное общество Горно-Алтайское жилищно-коммунальное хозяйство

АгроПромПереработка

АУ КО «Междуреченский лесхоз»

МУП «Коммунальщик»

ФКУ УФСИН



Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка котла УК (ук 1, ук 2,ук 4)

Уровнемерная колонка и указатель уровня 2 в 1



Уровнемерная колонка и указатель уровня 2 в 1Уровнемерная колонка УК2Уровнемерная колонка УК2

Поиск

Exact matches only

Search in title

Search in content

Search in posts

Search in pages

Filter by Categories

Контакты:                          +79339327005          +79619992572                                                                           energo-egas@mail. ru [email protected]

Оставить заявку

Прайс-листы:                       &nbsp     &nbsp     &nbsp ————————— Рабочие колеса дымососа.pdf                      &nbsp—————————-    Чугунные колосники для котла.pdf      &nbsp          —————————- Горелки, запчасти и комплектующие к горелкам.pdf                  &nbsp ————————— Циклоны ЦН 15.pdf            —————————
Золоуловитель ЗУ.pdf            ———————————————— Горелочный камень.pdf

Колонка УК-1-400, УК-2-400 (ПД200-ДИ, ПД100-ДИ25)

Главная \ Автоматика \ Уровнемерная колонка УК \ УК-1-400 УК-2-400

Предоставленный порядок информация (2009 г. ) принадлежит

предприятию, использование сторонними

организациями в целях рекламы по согласованию

с собственником ООО “Бийская Энергетическая Компания”!

Как специализированное предприятие,

мы предлагаем для систем автоматизации технологических процессов по контролю, регулированию и защите (область применения – котлы, деаэраторы, конденсатные баки и т. д.)  уровнимерную колонку  УК-1-400 (ДС.К или аналог) или универсальную уравнительную колонку УК-2-400 (ПД200 или аналог) с отбором импульса (+камера/-камера) с функцией гашения колебаний в (-) камере (из опыта проведения наладочных работ).

По желанию заказчика комплектуем кондуктометрическими датчиками ДС.К (уровень), датчиком уровня ПД200 (уровень) и датчиком давления

ПД100 (давление).

Мы предлагаем по индивидуальному заказу изготовить уровнемерную колонку УК-1-400  или универсальную уравнительную колонку УК-2-400 с внесением изменений в конструкцию (с отражением в Паспорт изделия).

При оформлении заказа:

– уточнение для УК-1-400;

1. Межфланцевое расстояние (400 мм),

2. Количество датчиков (датчик –  ДС.К (2,5 МПа)),

3. Потребность отвода (установка манометра – ТМ510Р или датчика давления пара ПД100-ДИ),



– уточнение для УК-2-400;

1. Межфланцевое расстояние (400 мм),

2. Количество датчиков (датчик –  ДС.К (2,5 МПа))),

3. Потребность отвода (установка манометра – ТМ510Р или датчика давления ПД100-ДИ),

4. Потребность приборной обвязки (подключения датчика ПД200 ДИ),

5. Потребность приборной стойки СП-1 (установка датчика ПД200 ДИ).



Доставка: возможный вид доставки  (“Деловые линии”, “Ротек”, “Энергия”, “КиТ”, “DPD”, “ПЭК”).

Консультация специалиста: 8-903-947-01-

92

Тел. многоканальный: 8 (3854) 30-69-90

 Т

елефон/факс: 8 (3854) 44-86-49

e-mail:[email protected]

• Уровнемерные колонки:

          УК-1-400 (ДС. К)                        УК-2-400

(ДС.К и ПД200)



Увеличить изображение

• Фото, производственная площадка:

Увеличить изображение

•

Обработка на токарном станке СТК36G (ЧПУ):

• Уровнемерная колонка УК-1-400:

            УК-1-400                              2-элект.                            3-элект.                        4-элект.



Уровнемерная колонка УК-1-400 устанавливается на паровых котлах для обеспечения работы автоматики по контролю и защите от аварий по предельному перепаду уровня воды в верхнем барабане парового котла (верхний / нижний – допустимые пределы уровня воды) Контроль давлению пара при установки датчика давления ПД100 ДИ.

• Универсальная уровнимерная колонка

УК-2-400:

Ук-2-400       2-элект.                 3-элект.                4-элект.                       ДС.К           ПД200-ДД



  (Навести  курсив  и  увеличить  картинку)

Универсальная уровнемерная колонка УК-2-400 – с отбором импульса для датчика разности давления ПД200-ДД (или аналога), служит для обеспечения плавное регулирование уровня воды в верхнем барабане парового котла, в допустимых пределах ± 5 мм (10 мм), установленные кондуктометрические датчики ДС.К (2,5 МПа) с стержнями (зонды) выполняющие функцию по защите котла от предельного перепада уровня воды в аварийно допустимых приделах, при возникновении данной аварии происходит автоматический останов котла.

• Условное обозначение (пример):


• Подбор оборудования:

• Автоматика  •  Котлы серии ДЕ, ДКВр, КЕ  • Барабаны ДЕ, ДКВр, КЕ •

• Трубная система ДЕ, ДКВр, КЕ  •  Деаэраторы ДА  • Фильтра ФИПа  •

• Горелки Weishaupt  •  Запчасти к горелке ГМ • Экономайзеры ЭБ, БВЭС •

【Указатель уровня парового котла 】

Главная страница » Статьи о котельном оборудовании » Паровые котлы

25 000 Посмотреть продукцию

25 000 Посмотреть продукцию

Приблизительное время чтения: 6 минут

Содержание:

Для контроля за уровнем воды в паровом котле обязательно наличие различных водоуказательных приборов. Каждое устройство должно иметь не менее двух указателей. Если производительность котла меньше 0,7 т/ч, можно установить один водоуказатель и два пароводопробных крана.

-8%

Указатель Ду10 Ру25

★★★★★

22000 24000

Готовое решение

Посмотреть продукцию

Для паровых и водогрейных котлов прямого действия служат для наблюдения за уровнем воды в барабане котла, сосудах, аппаратах и резервуаров.

Устройство уровнемерной колонки парового котла

Принцип работы всех указателей основан на системе сообщающихся сосудов, когда в различных емкостях уровень воды одинаков. Вследствие этого, вы сможете постоянно контролировать количество воды в котле. Это позволяет обеспечить безопасную эксплуатацию котла. Рассмотрим подробнее виды водоуказательных приборов.

Как известно, уровнемерная колонка парового котла используется в системах автоматизации котельных. Она предназначена для регулирования уровня воды, обеспечивает защиту паровых устройств при отклонении показателей выше/ниже допустимых значений.

Колонка представляет собой цилиндрической корпус с 4-мя изолирующими вставками с электродами разной длины, выводы которых запираются колпачками.

В корпусе находится два штуцера с фланцами, с помощью которых выполняется подсоединение к отопительному оборудованию. На дне корпуса предусмотрен штуцер для выполнения повторяющейся продувки указателя и дренажа.

Электроды являются чувствительными элементами устройства, на них наворачиваются стержни различной длины. При помощи этих стержней, регулируется длина электродов.

Вставки с электродами уплотняются прокладками и специальными прижимными гайками. Уровень воды в колонке соответствует его значению в барабане (сосуде). Электроды соединены со схемой блока управления.

В процессе работы оборудования уровень воды постоянно колеблется вокруг среднего значения между этими электродами, которые установлены на отметках верхнего и нижнего регулируемого уровней.

Использование водоуказательных колонок

Водоуказательная колонка – это указатель уровня, который довольно часто используется в паровых котлах. Она относиться к контролирующей и к измерительной аппаратуре.

Главная задача – автоматически определять уровень воды в системе и держать его под контролем в процессе работы отопительного оборудования.

В зависимости от модели отопительного устройства применяется определенный вид колонки. Для ее изготовления применяют специальные стекла.

Это надежный и простой прибор непрерывного контроля, который не могут полностью заменить даже электронные системы.

Действие устройства основано на принципе сообщающихся сосудов. Чаще всего применяются приборы с рифленым плоским стеклом. Прибор представляет собой рамку, в которую вставлено стекло, между корпусом и крышкой.

Водоуказательные стекла парового котла

Паровой котел – сложное инженерное сооружение, в котором объединяются механика, химия и термодинамика. Каждое устройство нуждается в особых приспособлениях, позволяющих осуществлять постоянный контроль в процессе эксплуатации оборудования.

Во всех котлах установлен термометр и водомерное стекло, которое показывает уровень воды в системе и регулирует состояние отопительной системы.

В случае если воды не хватает, работа оборудования станет неравномерной и система потребует пополнения ресурса теплоносителя. При повышенном значении нагрузка на систему, особенно, на теплообменник,  значительно возрастает, что приводит к быстрому износу оборудования.

При этом, водомерное стекло парового котла должно выдерживать большие нагрузки. В случае, если воздействие пара и давления на стекло небольшое, то действие температуры заметно «невооруженным глазом».

Вода в стекле связана с нагреваемой жидкостью в теплообменнике, поэтому такие перепады температур для этого устройства будут значительными. Вследствие этого, водомерные стекла производят по особой технологии, так как обычные стекла не выдержат таких перепадов.

Использование передовых технологий и материалов позволяет делать долговечные стекла, срок службы которых зачастую даже больше срока эксплуатации котла.

Виды и применение водомерных стекол

Стекла для указателей уровня жидкости (воды) бывают:

  • рифленые;
  • гладкие.

Водоуказательные стекла предназначены для контроля уровня воды в паровых котлах. Стекла изготавливаются из термически закаленного боросиликатного стекла.

Рифленые стекла называют стеклами «Клингера». Это обозначение пошло от имени австрийского инженера-изобретателя Рихарда Клингера (Richard Klinger), основавшего в 1886 году компанию «Klinger, которая сейчас является одним из самых известных производителей запорной арматуры и смотровых стекол.

Рифленые стекла имеют плоскую полированную смотровую плоскость и призматические (угол 90?C) выемки с обратной стороны (со стороны указателя уровня).

Жидкость выглядит через стекло темной областью, а пар – светлой. Рифленое стекло применяется при давлении до 3,5 МПа. При монтаже стекол в указатели используются прокладки из уплотнительных материалов.

Гладкие стекла или стекла Дюренса имеют гладкую смотровую и противоположную ей поверхности. Применяются: в паровых котлах без слюды при давлении до 3,5 МПа и температуре до 243° Св; в паровых устройствах со слюдой, которая предохраняет стекла от воздействия воды и пара, при давлении до 12 МПа.

Видео как устанавливать указатель уровня котла

Указатель уровня Ду10 Py25 водоуказатель котла

служат для наблюдения за уровнем воды в барабане котла, сосудах, аппаратах и резервуаров.

25 000

Посмотреть продукцию

Уровни воды в паровых котлах

Уровни воды в паровых котлах

Задача любого парового котла состоит в том, чтобы обеспечить правильное количество высококачественного пара: безопасно, эффективно и при правильном давлении.

Пар образуется за счет тепла от сжигания топлива в печи или за счет отработанного тепла процесса. Тепло передается воде в корпусе котла, которая затем испаряется с образованием пара под давлением.

В котле требуется определенная площадь водной поверхности для выпуска пара. Также должна быть предусмотрена определенная высота выше нормального рабочего уровня, чтобы уровень воды мог подниматься с увеличением нагрузки, но при этом оставлялась достаточная площадь для выпуска пара без уноса воды.

В котлах с горизонтальным корпусом уровень воды повышается с увеличением нагрузки (из-за наличия большего количества пара, находящегося ниже уровня воды в котле). При этом площадь поверхности воды (площадь выпуска пара) будет уменьшаться, потому что, поскольку уровень воды находится выше центральной линии котла, стороны вмещающей оболочки сходятся.

Изготовитель котлов спроектировал котел таким образом, чтобы площадь нормального уровня воды (NWL) была такой, что пар будет выпускаться с приемлемой скоростью. Конструкция также допускает определенную минимальную высоту отвода пара над NWL.

Понятно, что по мере образования пара вода в котле испаряется, и котел должен получать воду для поддержания уровня. Из-за факторов, описанных выше, вода должна поддерживаться на правильном уровне.

Безопасность также имеет первостепенное значение. Если котел работает с недостаточным количеством воды, это может привести к серьезному повреждению и, в конечном итоге, к риску взрыва.

По этой причине необходимы элементы управления, которые будут:

  • Контролировать и контролировать уровень воды.
  • Определите, достигнута ли точка низкого уровня воды, и примите соответствующие меры.

Это действие может включать:

Подачу сигнала тревоги, отключение подачи питательной воды и отключение горелки(ей).

Также необходимо обеспечить внешнюю индикацию уровня воды.



В следующих разделах данного модуля представлена ​​основная информация об автоматических регуляторах уровня и сигналах тревоги применительно к кожухотрубным котлам. Эта информация также в целом применима к паровому барабану водотрубных котлов.

В целях преемственности большая часть информации в этом модуле основана на законодательстве Великобритании. При необходимости необходимо ознакомиться с другими национальными нормативными актами.

Индикация уровня воды и уровня воды в котле

Индикация уровня воды применяется к паровым котлам, в которых можно определить уровень воды. В него входит большинство паровых котлов, за исключением «прямоточных» или змеевиковых котлов, в которых нет парового барабана. В таких случаях температура пара на выходе, превышающая заданное значение, считается показателем недостаточного поступления воды.

В большинстве случаев в качестве индикатора используется простое мерное стекло на паровом/водяном барабане или корпусе котла. Многие стандарты предусматривают наличие двух мерных стекол. Обычно требуются меры, предотвращающие опасность поломки для оператора. Наиболее распространенной формой защиты является защитный экран из закаленного стекла спереди и по бокам от стекла уровня воды.

Водомерное стекло, изготовленное из плоского или призматического стекла, может потребоваться для котлов высокого давления.

Устройство мерного стекла, выдержавшее испытание временем, используется на подавляющем большинстве котлов и обычно устроено таким образом, чтобы обеспечить видимый диапазон уровня воды выше и ниже нормального уровня воды .

Очень важно понимать, что видно в мерном стекле котла. В следующем разделе объясняются некоторые факторы, влияющие на уровень воды, отображаемый в мерном стекле.

Невозможно определить точный уровень воды в паровом котле, так как поверхность воды состоит из массы пузырьков с сильной горизонтальной циркуляцией. Таким образом, существуют колебания уровня как поперек, так и вдоль кожуха котла. И наоборот, мерное стекло содержит воду , которая:

  • Не подлежит току и волнению.
  • Не содержит пузырьков пара.
  • Холоднее, чем вода в бойлере.

Это означает, что вода в мерном стекле (и других внешних фитингах) имеет большую плотность, чем вода внутри корпуса котла. Это, в свою очередь, означает, что указатель уровня будет показывать более низкий уровень, чем средний уровень поверхности воды в кожухе котла.

Разница между уровнем в мерном стекле и уровнем в корпусе котла при высоких скоростях пропаривания зависит от таких факторов, как

Номинальная паропроизводительность котла.

Высота подключения водомерного стакана к котлу.

TDS и химический анализ котловой воды.

Размер корпуса котла.


Изменения уровня из-за циркуляции в котле
При высокой нагрузке котла сильная циркуляция воды в котле вызывает колебания уровня воды по длине котла. Эти циркуляционные потоки обычно считаются восходящими вдоль передней и задней части котла и восходящими по центральной линии над топкой.

Таким образом, нисходящая циркуляция должна быть по бокам, в центральной части котла. Также может иметь место эффект «втягивания» от патрубка отвода пара, который будет иметь тенденцию к местному подъему воды.

Во время внезапных изменений нагрузки в котле также могут возникать волны, которые часто можно увидеть в стекле указателя уровня, но в идеале они должны игнорироваться регуляторами уровня воды.

Сводка ожидаемых изменений уровня при различных состояниях котла показана на Рисунке 3.15.4.

Датчики и индикаторы уровня воды в котлах и запасные части » Babcock & Wilcox

  1. Главная
  2. Манометры и указатели уровня

Многозондовый электронный индикатор уровня

Обеспечивает базовую индикацию уровня с помощью вакуумно-паяных зондов для барабана котла, нагревателей питательной воды и других приборов для измерения уровня жидкости. Колонка с несколькими зондами изготавливается по индивидуальному заказу, чтобы обеспечить наиболее точную индикацию для любого применения.

Уровнемер с отверстиями (двухцветный) и система подсветки

Этот уровнемер с отверстиями на 3000 фунтов на кв. дюйм (207 бар) создает красно-зеленое изображение для индикации уровня воды в паровом барабане высокого давления. Свет, проецируемый через пар, дает красное изображение. Свет, проецируемый через воду, преломляется (искажается) и дает зеленое изображение. Красно-зеленое изображение создается массивом твердотельных светодиодов (LED) и прецизионных линз, которые фокусируют изображение через корпус датчика на дисплей.

Электронный индикатор уровня с датчиками от 1 до 4

Оснащенный датчиками от одного до четырех, установленными в колонне, датчики с номерами от 1 до 4 измеряют разницу в сопротивлении между водой высокой чистоты и паром. В дополнение к индикации уровня этот датчик оснащен реле для каждого датчика, что позволяет использовать его в качестве устройства отключения системы, аварийного сигнала или устройства управления включением-выключением. Система полностью настраивается в полевых условиях для обеспечения максимальной универсальности.

1000FG Прозрачный датчик

Разработанный в соответствии с последними нормами ASME для котлов и сосудов под давлением, этот манометр исключает области, в которых уровень жидкости не может быть легко определен из-за перекрестной перемычки. Чтобы соответствовать этому стандарту и при этом сохранить структурную целостность манометра, корпуса делаются толще и длиннее, чтобы противостоять прогибу.

Рефлекторный манометр

Рефлекторный манометр обеспечивает отличную видимость уровня жидкости. Светопреломляющие канавки в стекле заставляют жидкость казаться черной, а газ — белым. Высокая контрастность между жидкостью и газом позволяет ставить датчики друг на друга, не беспокоясь о слепых зонах между датчиками.

Модуль сигнализации одиночной цепи обнаружения (SDC)

Сигнализация SDC измеряет сопротивление и сообщает о наличии пара или воды на основе проводимости жидкости. Зонд можно установить непосредственно на сосуд высокого давления, приварив соединитель зонда к тройнику или колонне. Модуль сигнализации SDC является эффективной электронной заменой механических поплавковых выключателей и может быть удобно расположен на расстоянии до 65 футов (20 м) от зонда с водой с низкой электропроводностью и на расстоянии 500 футов (152 м) от зонда с водой с высокой электропроводностью.

Запасные части для манометров и индикаторов уровня

B&W предлагает качественные запасные части для широкого спектра манометров и индикаторов уровня. Мы также поставляем смотровые стекла, крышки и болты для большинства устаревших продуктов Diamond Power.

Уровнемер и колонка

Уровнемер Diamond Power® Series II и колонка предназначены для измерения уровня пара/воды с использованием электронных систем определения уровня по проводимости. Зонд и колонка могут заменить протекающие прокладки зондов, неисправные зонды и корродированные колонки с помощью превосходной технологии, которая полностью совместима с любыми существующими электронными системами. Использование распределительной коробки, предварительно подключенной к датчикам, упрощает установку.

Шаровой обратный клапан DP5500 и ограничитель потока DP5501

Шаровой обратный клапан Diamond Power® Series II и ограничитель потока предназначены для использования с визуальными уровнемерами для предотвращения чрезмерного выброса из уровнемера в случае повреждения стекла. Шаровой обратный клапан устанавливается на нижнее соединение манометра, а ограничитель потока устанавливается на верхнее соединение манометра. Шаровой обратный клапан и ограничитель расхода доступны в различных монтажных конфигурациях.

Запорные клапаны для уровнемеров

B&W предлагает широкий выбор высококачественных клапанов Diamond Power® Series II, предназначенных для визуального отключения уровнемеров. Все клапаны изготовлены из кованой стали и сконструированы в соответствии со строгими требованиями обслуживания паровых котлов высокого давления.

Ремонтные комплекты для указателей уровня в котлах высокого давления с отверстиями

Комплект для ремонта указателей уровня в котлах с отверстиями Diamond Power® Series II от B&W сконфигурирован для соответствия конструкциям указателей уровня Diamond Power. Все ремонтные комплекты изготовлены из высококачественных материалов и рассчитаны на работу с насыщенным паром под давлением 21 МПа (3000 фунтов на кв. дюйм).

Запчасти для уровнемера Diamond Power® DP-3000

Многие уровнемеры Diamond Power DP-3000 все еще находятся в эксплуатации. Мы предлагаем ряд качественных запасных частей, которые помогут поддерживать ваши уровнемеры Diamond Power DP-3000 в наилучшем рабочем состоянии.

Клапаны

  • Сальниковый клапан
  • Фланцевый клапан
  • Фланцевый поворотный клапан

Порты в сборе

  • Набор стеклянных прокладок
  • Комплект стеклянных прокладок с ламинированной кольцевой прокладкой

Осветители и кожухи камер

  • Вольфрамово-галогенный осветитель в сборе
  • Бленда камеры в сборе
  • Колпак прямого считывания в сборе

Загрузить брошюру

Датчики уровня пара для визуального наблюдения с паровыми котлами

Перейти к содержимому

ДАТЧИКИ УРОВНЯ ПАРАJohn Moncrieff2022-06-14T12:25:37+01:00

Стеклянный указатель уровня Reflex обеспечивает максимальную защиту оператора, отображая четкую индикацию уровня жидкости для приложений с низким давлением.

Стеклянный указатель уровня Reflex обеспечивает максимальную защиту оператора, отображая четкую индикацию уровня жидкости для приложений с низким давлением.

При давлении выше 22 бар используются указатели уровня из прозрачного стекла, покрытые особо толстой слюдой для защиты стекла. Эти датчики могут быть снабжены подсветкой, полезной опцией, особенно в плохо освещенных местах.

Для приложений с высоким давлением двухцветные стеклянные указатели уровня Klinger доступны с подсветкой, которая дает либо красно-зеленую, либо черно-белую индикацию, что особенно полезно для дистанционного наблюдения.
