При составлении технического проекта на сантехническое оборудование нужно учитывать множество факторов. Готовое решение всегда обозначается схемой, на которой понятно представлены все элементы системы с учетом их технических характеристик. Для чтения чертежей применяют общепринятые обозначения сантехники, чтобы технический специалист, рабочий и мастер могли определить место каждого прибора в общей магистрали.

Содержание

1. Общая информация
2. Графические обозначения сантехники
3. Буквенно-цифровые обозначения

В современных условиях строительства схематические элементы обозначают в соответствии с ГОСТ 21.205 – 2016. Это пакет документов разработан АО «ЦНС» в 02. 11. 2016 и принят взамен предыдущему нормативу ГОСТ 21.205 – 1993. Стандарт полностью соответствует европейским нормам и национальному стандарту Соединенных Штатов.

Документ предусматривает основные обозначения деталей систем канализации, водоснабжения, вентиляции, отопительных магистралей, газовых путей, кондиционирования. В чертежах помимо схематических знаков предусмотрены цифровые и буквенные шифры для идентификации приборов и агрегатов при проектировании сооружений и зданий.

При составлении нормативных регламентов использовали следующие документы:

• ГОСТ 21.206-1993. Условные знаки трубопроводов.
• ГОСТ 21.404-1985. Автоматические приспособления технологических работ. Обозначение приборов и автоматических приборов в сантехнических схемах.
• ГОСТ 21.609-1983. Газоснабжение. Встроенные приборы.

Обозначения сантехнических устройств и агрегатов признаны общепринятыми, поэтому их применяют в различных проектах инженерии, чертежах, схематических эскизах, набросках, также при разработке документальной части проекта.

Нет

32.14%

Немного

35.71%

Разбираюсь

32.14%

Проголосовало: 28

Валера

Голос строительного гуру

Задать вопрос

От правильности чертежа зависит удобство и комфорт жителей многоэтажки, частного дома. Составлять проект трудоемко и ответственно, поэтому ошибки изображения нужно полностью исключить. Неточности изображения знаков приводят к невозможности использования водопроводной и канализационной системы целого дома. Идентичность обозначений направлена на решение ситуации, когда при непредвиденных ситуациях можно было бы исправить положение.

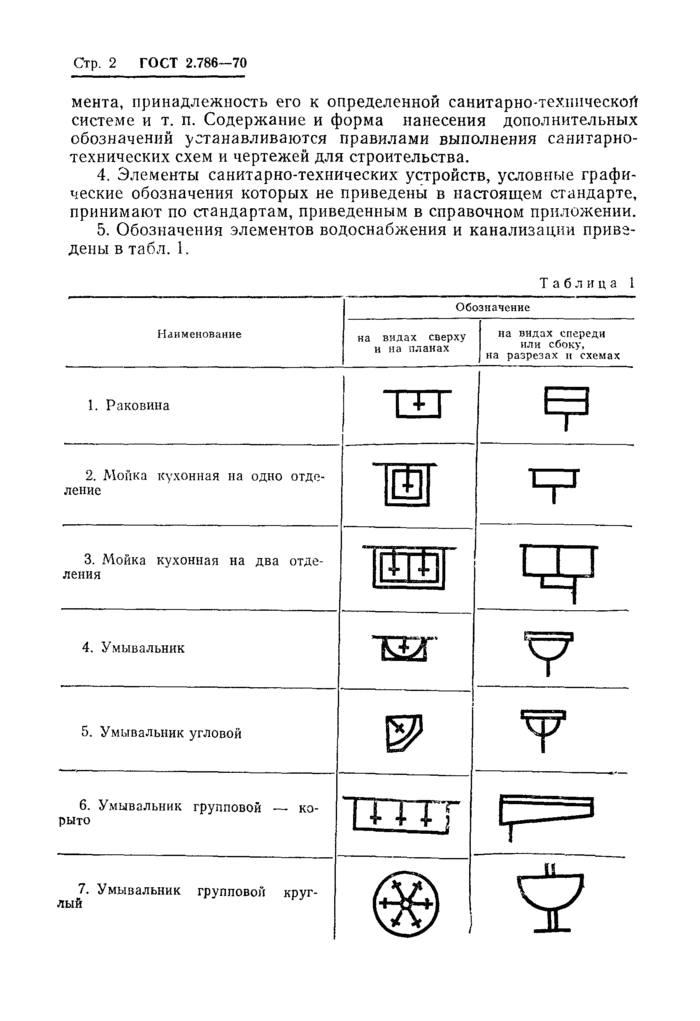

Графические обозначения сантехники

Трубопроводы и элементы их обеспечения указывают графическими знаками. Размеры знаков не привязаны к фактическим габаритам системных элементов, их вычерчивают на схемах без масштабирования. Обозначения графики не показывают на чертежах фактическую конструкцию сантехнических элементов.

Если в гидравлике совокупный блок включает комплекс простых элементов, их отделяют штрих-пунктиром, например, дроссель и клапан. Для идентификации символов нужно изучить знаки и выполнять последовательный алгоритм.

Порядок прочтения системы:

• Рассматривают гидравлическую схему, знакомятся с описанием технических требований и показателей, примечаний к расположению канализации, подаче воды.
• Определяют список деталей, сопровождающих чертеж, проверяют соответствие в схеме и в перечне.
• Находят основные элементы: накопители энергии, например, помпы, аккумуляторы, питающие ветки магистрали, напорные резервуары.
• Определяют степень напора на разных ветках, находят участки высокого давления, дренажа, слива, трапа и др.
• Проверяют обозначение регулирующих клапанов: предохранительных и редукционных задвижек, дросселей, расходных регуляторов, вентилей, выявляют обозначение душа на плане.
• Изучают действие механизмов управления, находят задействованные схемы при переключении вентилей в ванной, душевой.

Правильно читать схему можно только при знании условных обозначений. Помимо этого, нужно разбираться в технологии работы и назначениях элементов. На каждой схеме присутствует перечень элементов и их количественное отображение, например, обозначение унитаза на схеме или раковины на чертеже.

Буквенно-цифровые обозначения

Литеры и номера являются общими для схем:

• Общий водовод обозначают ВО. Хозяйственные ветки и питьевые – В1, производственные в зависимости от назначения – В3 до В9 (оборотный, со смягченной водой, речной, подземной), противопожарные магистрали именуют В2.
• Канализационные сети обозначают КО. Дождевые стоки идут под литерами К2, а дождевая канализация — К1. Производственные стоки – К3 – К10 (механически и химически загрязненные, иловые, щелочные и кислые, шлам включающие, щелочно-кислотные, цианистые, хром включающие).
• Теплотрассы маркируют литерами Т. Подающие ветки означают  Т1, а обратки – Т2. Магистрали горячего снабжения: подающие — Т5, обратки — Т6. Паропроводы имеют обозначение Т7, конденсатопроводы показывают литерами Т8.

Нельзя допускать неточностей. Знаки и графические изображения создают на бумаге схему взаимодействия, идентичную той, что применяется в действительности. Установка сантехнических элементов по неправильно составленной схеме приведет к досрочному износу. Иногда неправильные знаки могут стать причиной неработающего отопления или подачи неочищенной воды.

Популярный материал:

Как заделать трещину на раковине в ванной комнате своими руками
Как сделать уклон душа к трапу правильно: укладка плитки на пол поддона
Установка унитаза без сверления в туалете квартиры: ремонт в домашних условиях
Высота смесителя в душевой кабине: как выбрать и установить, фото
Виды ванн для частного дома и дач: дизайн интерьера, размеры, акриловые, пластиковые
Подключение смесителя на кухне и монтаж крана на мойку
Слив воды стиральной машины трубой в сифон
Установка водонагревателя на стену под потолок над инсталляцией

Таблица графического обозначения элементов трубопроводов на чертежах

↑↑↑ На картинке представлены обозначение деталей трубопроводов и арматуры на чертежах ↑↑↑

Для поиска по странице нажмите CTRL+F

ГОСТ 2. 784-96 ЕСКД. Обозначения условные графические. Элементы трубопроводов.

Обозначение трубопровода
линии всасывания, напора, слива
линии управления, дренажа, выпуска воздуха, отвода конденсата
Соединение трубопроводов
Пересечение трубопроводов без соединения
Место присоединения (для отбора энергии или измерительного прибора)
несоединенное (закрыто)
соединенное
Трубопровод с вертикальным стояком
Трубопровод гибкий, шланг
Изолированный участок трубопровода
Трубопровод в трубе (футляре)
Трубопровод в сальнике
Соединение трубопроводов разъемное
общее обозначение
фланцевое
штуцерное резьбовое
муфтовое резьбовое
муфтовое эластичное
Поворотное соединение, например
однолинейное
трехлинейное
Конец трубопровода под разъемное соединение
общее обозначение
фланцевое
штуцерное резьбовое
муфтовое резьбовое
муфтовое эластичное
Конец трубопровода с заглушкой (пробкой) Обозначение
общее обозначение
фланцевое
резьбовое
Детали соединений трубопроводов
Обозначение тройника
Обозначение крестовины
Обозначение отвода (колено)
разветвитель, коллектор, гребенка
Сифон (гидрозатвор)
Обозначение переход, патрубок переходный
общее обозначение
фланцевый
штуцерный
быстроразъемное соединение без запорного элемента (соединенное или разъединенное)
быстроразъемное соединений с запорным элементом (соединенное или разъединенное)
Обозначение компенсатора на чертеже
общее обозначение
П-образный
лирообразный
линзовый
волнистый
Z-образный
сильфонный
кольцеобразный
телескопический
Вставка
амортизационная
звукоизолирующая
электроизолирующая
Место сопротивления с расходом
зависящим от вязкости рабочей среды
не зависящим от вязкости рабочей среды (шайба дроссельная, сужающее устройство расходомерное, диафрагма)
Опора трубопровода
неподвижная
подвижная (общее обозначение)
шариковая
направляющая
скользящая
катковая
упругая
Подвеска
неподвижная
направляющая
упругая
Гаситель гидравлического удара
Мембрана прорыва
Форсунка
Заборник воздуха из атмосферы
Заборник воздуха от двигателя
Присоединительное устройство к другим системам (испытательным, промывочным машинам, кондиционерам рабочей среды и т. п.)
Точка смазывания
общее обозначение
разбрызгиванием
капельная
смазочное сопло

---

14 января 2020 г

Назад

Сантехника и трубопроводы Символы и значения

Команда по работе с контентом Edraw

Вы хотите разработать свой план сантехники и трубопроводов?

EdrawMax специализируется на построении диаграмм и визуализации. Из этой статьи вы узнаете все о символах сантехники, а также о том, как использовать или создавать символы сантехники. Просто попробуйте бесплатно прямо сейчас!

Попытайся Свободно

Инфраструктура дома хромает без профессиональной сантехники. Сантехника делается для подачи воды и газа по всему зданию. Все комнаты, кухня, санузлы, жилые комнаты требуют подключения к трубопроводу для подачи воды и газа. Для подачи, входа чистой воды и отвода сточных вод устанавливается сантехнический трубопровод.

Хорошо установленное подключение считается залогом хорошего здоровья, поскольку оно отвечает за чистоту воды. Эта вода используется в повседневной жизни. Для этого делается профессиональный чертеж сантехники, а все функции проиллюстрированы через

символы сантехники . Эти символы охватывают все виды сантехнических инструментов и оборудования. Здесь мы подробно узнаем о сантехнических конструкциях и сантехнических символах.

1. Что такое символы сантехники

План сантехники – это соединение трубопроводов в стенах здания и под землей. Это делается для подачи воды, обеспечения дренажных каналов и предотвращения разрушения трубопровода. Все комнаты нуждаются в подключении к воде и газу, что возможно только после качественной сантехники. Он показывает, как поступает пресная вода и выводятся отходы. Этот процесс носит очень деликатный технический характер и требует квалифицированного архитектора.

Архитектор наносит на карту проект водопровода, который состоит из множества символов водопровода . Благодаря EdrawMax составить план сантехники стало намного проще. Он предоставляет удобный интерфейс, шаблоны и тысячи символов сантехники. Не только это, но и возможность настройки шаблона и символа.

Использование сантехнических символов:

• Упоминание размера.
• Отслеживание времени путем указания времени на символах.
• Добавление различного оборудования на карту.
• Добавление дополнительных деталей.
• Вход и выход питающего патрубка.
• Покажите соединения горячей или холодной воды отдельно.

Символы сантехники:

Сантехнический чертеж – это соединение трубопроводов в стенах здания и под землей.

Это делается для подачи воды, обеспечения дренажных каналов и предотвращения разрушения трубопровода. Сантехнические символы являются основными элементами, показывающими функции.

2. Типы сантехнических символов

Сантехнические символы позволяют дизайнеру следовать определенному пошаговому плану, не позволяя ему отвлекаться на множество ненужных дел и шагов. Сантехническое соединение требует своевременного обслуживания. Карта помогает сантехнику поддерживать связь, находя оборудование с помощью символов сантехники, упомянутых в проекте. Кроме того, многие здания нуждаются в осмотре сантехники, а это возможно только в том случае, если символы сантехники правильно используются на карте. Ремонт кажется простым и удобным, если все инструменты показаны на карте в виде символов Сантехника, потому что расположение символа предпочтительнее, чтобы избежать отсоединения трубопроводов.

• Сантехнические символы
• Символы трубопроводов и соединений
• Обозначения оболочки стены и конструкции
• Символы дверей и окон

2.

1 Сантехнические символы

Сантехника — это система, которая подает и направляет воду по трубопроводам, установленным в доме или здании. Он включает в себя использование труб, клапанов, сантехнических приборов, резервуаров и другого оборудования. Это оборудование используется для отопления и охлаждения, удаления отходов, доставки питьевой воды. Сантехнические символы обозначают все технические средства, используемые для водоснабжения и газоснабжения. Инструменты, используемые для отопления, насосные устройства для повышения давления жидкости, радиаторы, излучающие свет, тепло или звук.

• Котел: — это устройство для сжигания топлива или емкость для нагрева воды.
• Теплообменники: используется для эффективной передачи тепла от одной среды к другой.
• Нагревательный змеевик: специальное нагревательное устройство в виде спирали.
• Насос: механическое устройство, использующее всасывание или давление для подъема или перемещения жидкостей, сжатия газов или нагнетания воздуха в надувные объекты, такие как шины.
• Обогреватель: Устройство для подогрева воздуха или воды.

Болье

Болье 2

Теплообменники

Змеевик нагрева/охлаждения

Змеевик нагрева/охлаждения

Насос

Насос 2

Нагреватель / охладитель

Нагреватель / охладитель Горизонтальный

Радиатор

Конвектор

Сияющая панель

Сияющая панель 2

Открытый бак

Закрытый резервуар

Поверхность воды

Катушка трубы

Раковина

Бассейн

Туалет

Ванна

Бассейн (боковой)

Туалет (сбоку)

Ванна (Сбоку)

Конечный вид

Душевая головка

Вешалка для полотенец

Источник: EdrawMax

2.2 Символы трубопроводов и соединений

Символы трубопроводов и соединений обозначают все типы трубопроводов и соединителей. Трубы или трубки обычно вставляются в фитинги для образования соединений. Соединители труб используются для присоединения одной трубы к другой, чтобы увеличить длину трубы или изменить направление потока в водопроводной системе. Они отводят и уменьшают поток воды и бывают разных размеров.

Они также охватывают все электронные устройства, которые используются для соединений. Здесь обозначены суставы, в том числе «рукавные соединения». Символы трубопроводов включают различные трубопроводы, такие как толстый или тонкий трубопровод, трубопровод горячей воды и трубопровод холодной воды. Но есть два основных типа соединения трубопроводов.

• Магистральный трубопровод: длинная магистральная труба, обычно подземная, для транспортировки жидкости или газа на большие расстояния.
• Линия предела батареи: линия, показывающая предел батареи.
• Электронный серийный номер: серийный номер электронных устройств.
• Обогрев: вид системы, используемой для поддержания или повышения температуры труб и сосудов.
• Электрический сигнал: электрический ток или электромагнитное поле, используемое для передачи данных из одного места в другое.

Основной трубопровод

Подключить трубопровод

Основной прямой трубопровод

Прямая труба

Технологическое соединение

Будущая линия

Линия ограничения заряда батареи

Бок о бок

Верх-Низ

Один ко многим

Трассируемая линия

Многострочный

Средняя стрелка

Многострочный локоть

Сверху вниз

Электрический сигнал

Звуковой сигнал

Ядерный

Пневматическое управление

Пневматическая бинарная сигнальная линия

Линия электрического сигнала

Электрическая бинарная сигнальная линия

Электрическая бинарная сигнальная линия 2

Гидравлическая сигнальная линия

Соединение рукава

Общий сустав

Стыковой сварной шов

Сварное соединение

Механическая ссылка

Пайка / Растворитель

Двойное сдерживание

Фланец

Заглушки

Заглушки 2

Передышка

Колено капельного поддона

Фланец

Союз

Сварной шов

Резьбовое соединение

Диафрагма

Фланцевая заглушка

Электрические ограничения

Строка требований к уклону

Редуктор

Электрически изолированный

Встроенный смеситель

Разделитель

Разрывной диск

Пламегаситель

Глушитель слива

Глушитель выхлопа

ситечко

Выхлопная головка

Разделитель треугольников

Треугольный разделитель 2

Тундиш

Открытая вентиляция

Сифонный слив

Гирант

Шарнир

Температурный шов

Шланг

Гибкий шланг

Индикатор расхода

Белл Мышь

Съемная катушка

Корзина Сито

Передышка

Демпфер

Прорвать

отверстие

Зажимное фланцевое соединение

компенсировать

Связь

Y-образный фильтр

Y-образный фильтр

Переключающий клапан

Слепой диск

Очковая слепота

Сменная шторка

Открытый диск

Диафрагма

Демпфер пульсации

Дуплексный фильтр

Вентиляционный глушитель

Корзина Сито

Конусное сито

Предохранитель от детонации

Пламегаситель

Встроенный глушитель

Ловушка потока

Пароохладитель

Воспитатель

Выхлопная головка

Поворотный клапан

Компенсатор 2

Разрывной диск

Электрическая изоляция

Пламегаситель

Взрывозащищенный пламегаситель

Пламегаситель Detonation-Profe

Огнестойкий пламегаситель

Огнестойкий пламегаситель 2

Рельеф с пилотным управлением

Клапанный коллектор

Источник: EdrawMax

2.

3 Символы оболочки стены и конструкции

Стена – самая распространенная и основная часть здания; он построен для защиты территории. Он делит строительное здание на комнаты и секции. В этой категории тонкая линия описывает внутреннюю стену, а толстая линия описывает наружную стену. Есть три типа стен; Стены здания, наружные ограждающие стены и подпорные стены. Символы стен иллюстрируют разные размеры, длину, ширину, материал стен. Они обозначают различные типы стен в зависимости от их расположения и функций. На плане здания используются следующие обозначения стен.

В эту категорию также входят колонны, окна, двери и лестницы. Столбы бывают разных типов и конструкций, таких как связанные, спиральные, составные и т. Д. Окна имеют различные конструкции и категории, такие как двойные подвесные, створчатые, эркерные и панорамные. Если вы хотите узнать больше о символах оболочки стены , просто проверьте здесь.

Стена

Вертикальная стена

Изогнутая стена

Навесная стена

Пространство

L-пространство

Т-пространство

Комната 1

Комната 2

Комната 3

Пилястра

Прямоугольная колонна

Круговая колонка

Луч

Происхождение сетки

Линия сетки

Источник: EdrawMax

2.

4 Символы дверей и окон

Дверь представляет собой навесной, раздвижной, вращающийся барьер для входа в комнату, здание, зал, транспортное средство или каркас шкафа. Это проход или переход из одного места в другое. Все эти символы добавляются на план здания в соответствии с размещением и расположением дверей.

Окно — это отверстие в стене или крыше здания для доступа воздуха и света; это также позволяет проходить некоторому звуку. Его можно открыть или закрыть. Стекло в окне может быть прозрачным, полупрозрачным или непрозрачным. Различные символы окон используются на диаграмме для представления различных типов и категорий окон. Символы дверей и окон являются основными элементами любых сантехнических планов.

Окна изображены так, как если бы они были частью стен.

• Три параллельные линии отделяют обычные раздвижные окна от сплошных стен.
• Створчатые окна имеют арки, которые выглядят как двери и демонстрируют, как они открываются наружу.
• Эркеры наклонены, как край знака остановки, прерывая прямолинейную траекторию стены.

Окно

Открытое окно

Открыть окно 2

Открыть окно 3

Планерное окно

Окно створки

Эркер

Двойное створчатое окно

Открытие

Дверь

Двойная подвесная дверь

Двойная дверь

Неровная дверь

Противоположная дверь

Дверь-вертушка

Раздвижные двери

Раздвижная дверь

Двойная раздвижная дверь

Через дверь

Би складная дверь

Двойная двустворчатая дверь

Раздвижная стеклянная дверь

Верхняя дверь

Окно в сад

Источник: EdrawMax

3. Где найти символы сантехники

Вы можете сэкономить время, создав точный план сантехники с деталями и четко представив каждый компонент, используя предварительно нарисованные символы плана сантехники .

Вы можете легко найти символы плана сантехники в библиотеке символов EdrawMax . EdrawMax предоставляет вам более 26000 символов, которые вы можете использовать для создания плана водопровода или любой другой схемы. Вы можете пойти и найти нужные символы в EdrawMax и нажать на план сантехники. Перейдите в категорию плана сантехники и с помощью простого перетаскивания добавьте любой нужный символ.

Символы плана сантехники EdrawMax:

EdrawMax — это лучший ресурс для символов плана сантехники, здесь вы можете найти сотни символов плана сантехники. Просто перетащите, вы можете легко создать план сантехники.

4. Как использовать символы плана водопровода

Следуйте этим инструкциям, чтобы узнать, как использовать символы плана сантехники и легко создавать дополнительные символы плана сантехники с помощью EdrawMax.

4.1 Как использовать символы водопровода в EdrawMax

Вместо того, чтобы тратить время на рисование символов или значков плана сантехники на бумаге, вы должны найти способ легко разработать план сантехники. EdrawMax хорошо оснащен для проектирования сантехнического плана.

Шаг 1 Войти в EdrawMax

Если вы новичок здесь, вы должны использовать свой адрес электронной почты для регистрации EdrawMax, но если вы уже являетесь пользователем EdrawMax, вам просто нужно бесплатно войти в EdrawMax. Откройте EdrawMax, выберите “ Engineering “, найдите “ Building Plan ” и нажмите “ Plumbing Plan “, затем откройте новый холст или просто откройте встроенный шаблон.

Шаг 2. Выберите символы плана сантехники

В отличие от физического чертежа, EdrawMax помогает легко создать план водопровода. В разделе символов EdrawMax вы найдете более 260 000 векторных символов, которые вы можете использовать в своих проектах. В EdrawMax вы можете найти символы плана сантехники в Библиотеки символов на левой панели инструментов. Вы можете нажать на опцию « + », чтобы открыть новый холст, чтобы составить план сантехники. В левой части холста вы увидите библиотеку символов с множеством символов плана сантехники. Вы можете искать определенные символы в строке поиска.

Шаг 3 Перетащите

Как только вы найдете нужные символы плана сантехники, просто перетащите их на холст. Продолжайте настраивать, выбирая правильные символы, правильный масштаб или размеры, а также добавляя дополнительные детали, такие как цвет, шрифт и т. д. После завершения плана сантехники вы можете легко экспортировать свой файл или поделиться своим дизайном. Узнать больше план сантехники руководство здесь, если это необходимо.

4.2 Как создать дополнительные символы водопровода в EdrawMax

EdrawMax предоставляет вам тысячи символов для создания диаграммы. Иногда вы хотите использовать на диаграмме уникальные или персонализированные символы, которых нет в библиотеке. EdrawMax предлагает простое решение этой проблемы. Выполните следующие действия, если вы не можете найти нужные символы плана сантехники или хотите создать свои символы для создания схемы.

Шаг 1 Инструмент «Найти символ»

Если вы не можете найти символ, похожий на тот, который вам нужен, вы можете использовать инструмент «Карандаш», инструмент «Перо» и инструмент «Якорь», чтобы нарисовать свои персональные символы плана сантехники. Гораздо проще нарисовать нужный символ на EdrawMax, чем искать тот, который соответствует вашим требованиям. Вы также можете сохранить свой символ в библиотеке для последующего использования.

• Выберите « Symbols » на верхней панели инструментов;
• Используйте “ Pencil Tool “, “ Pen Tool “, “ Anchor Tool “, чтобы создать символ сада с самого начала;
• Выберите « Union », « Combine », « Subtract », « Fragment », « Intersect », « Smart Shape », чтобы создать свои символы.

Шаг 2. Создание символов плана сантехники

При создании символа плана водопровода убедитесь, что размер, дизайн и другие атрибуты вашего значка соответствуют другим значкам плана водопровода. Выполните следующие шаги, чтобы нарисовать идеальные символы.

• Чертеж трубопровода или сантехники включает фитинги, трубы, размеры.
• Прежде всего, нарисуйте пути по умолчанию для форматов листов и спецификаций.
• Нарисуйте трубу и трубы линиями.
• Просмотрите длину трубы в примечаниях и пользовательских свойствах маршрута трубопровода или водопровода.

Шаг 3 Импорт символов плана сантехники

За исключением создания новых символов плана сантехники в EdrawMax, вы можете импортировать символы плана сантехники со своей стороны. Найдите « Insert » на верхней панели навигации и импортируйте изображения, чтобы превратить их в символы. Или щелкните третью опцию правой панели инструментов, чтобы вставлять изображения быстрее.

Шаг 4. Сохраните в своих библиотеках символов

После того, как вы завершили разработку символов плана сантехники или импортировали изображения символов, вы все равно должны нажать ” Symbols ” вверху и выберите ” Сохранить символ ” в вашей библиотеке символов. Или вы можете нажать ” + ” в My Library на левой панели инструментов. Узнайте больше о том, как нарисовать план сантехники или спроектировать сантехнику из этого руководства по плану сантехники здесь.

5. Бесплатное программное обеспечение для планирования сантехники

Вместо того, чтобы рисовать его с нуля, гораздо проще создать план сантехники с бесплатное программное обеспечение для проектирования сантехники , такое как EdrawMax. С EdrawMax вы получаете обширную библиотеку символов с тысячами символов плана сантехники , которые вы можете использовать для создания своей диаграммы. Он также предоставляет вам бесплатные редактируемые шаблоны, которые вы можете настроить за несколько минут и завершить свой план этажа. EdrawMax — отличный инструмент для совместной работы в команде, а его простой в использовании интерфейс делает его лучшим выбором для всех.

Ключевые особенности EdrawMax:

• EdrawMax поставляется с бесплатными примерами и шаблонами планов сантехники , которые на 100 процентов настраиваются;
• Встроенные векторные символы позволяют легко добавлять компоненты плана сантехники в проект;
• Вы можете легко поделиться планом сантехники со своей командой и увидеть изменения, внесенные вашей командой в реальном времени;
• EdrawMax позволяет экспортировать файл в несколько форматов, включая MS Docs, PPTX, JPEG, PNG, PDF и другие;
• EdrawMax имеет сильное сообщество из 25 миллионов пользователей, которые обновляют сообщество шаблонов своими творческими проектами;
• EdrawMax считается лучшим инструментом для начинающих и профессионалов из-за удобной панели инструментов и простой функции перетаскивания.

EdrawMax Рабочий стол

Создание более 280 типов диаграмм

Windows, Mac, Linux (работает во всех средах)

Профессиональные встроенные ресурсы и шаблоны

Локальное программное обеспечение для бизнеса

Безопасность данных на уровне предприятия

EdrawMax Онлайн

Создавайте более 280 типов диаграмм онлайн

Доступ к диаграммам в любом месте и в любое время

Сообщество шаблонов

Управление командой и сотрудничество

Интеграция Personal Cloud и Dropbox

ПЫТАТЬСЯ ОНЛАЙН

6.

Заключительные мысли

Эффективный план сантехники – залог успешной жизни здания. При постройке здания монтируется водопровод для подачи воды и газа, отвода отходов, обеспечения дренажных каналов и предотвращения разрушения трубопровода. Вот почему правильный план сантехники составляется во время картирования этажей здания и картирования строительства. Все 9Сантехнические символы 0015 используются в соответствии с функциями и назначением инструментов, и они помогают конструкторам точно и эффективно регулировать конструкцию в соответствии со всеми трубопроводами и фитингами.

EdrawMax — лучший бесплатный конструктор чертежей сантехники, который предоставляет бесплатные символы и шаблоны для создания чертежей сантехники. Его быстрое рисование и простая функция импорта символов делают его лучшим выбором для начинающих и профессионалов.

→Загрузить сейчас: Сантехнические символы PDF

Полное руководство по плану сантехники

Ознакомьтесь с этим полным руководством, чтобы узнать все о плане дома, например о типах планов сантехники, символах плана сантехники и о том, как составить план сантехники.

УЧИТЬ БОЛЬШЕ

Вам также может понравиться

Элементы дизайна – Сантехника | Электрические символы — Электронные лампы | Сантехника – Библиотека векторных трафаретов

Библиотека векторных трафаретов “Сантехника” содержит 32 символа элементов сантехники и сантехники.
“Сантехника – система труб, сливной арматуры, клапанов, клапанных узлов и устройств, установленных в здании для распределения воды для питья, отопления, стирки и удаления водосодержащих отходов, а также квалифицированное ремесло работы с трубами. , трубы и сантехническое оборудование в таких системах. Сантехник – это тот, кто устанавливает или ремонтирует системы трубопроводов, сантехническую арматуру и оборудование, такое как водонагреватели и устройства предотвращения обратного потока. Сантехническая промышленность является основной и существенной частью каждой развитой экономики из-за необходимости чистая вода, санитарный сбор и транспортировка отходов.
Водопровод обычно отличается от систем водоснабжения и канализации тем, что водопровод обслуживает одно здание, а водопровод и канализация – группу зданий. ” [Сантехника. Википедия]
Используйте библиотеку элементов дизайна «Сантехника» для рисования планов сантехники и трубопроводов, принципиальных схем и чертежей систем водоотведения, систем горячего и холодного водоснабжения с помощью программного обеспечения для построения схем и векторной графики ConceptDraw PRO.
Библиотека форм «Сантехника» включена в решение «Планы сантехники и трубопроводов» из области «Планы зданий» в ConceptDraw Solution Park.

Символы сантехники

Используемые решения

Строительные планы >

Схемы сантехники и трубопроводов

Изобретенные в 1904 году Джоном Амброузом Флемингом электронные лампы были основным компонентом электроники на протяжении всей первой половины двадцатого века, когда распространились радио, телевидение, радары, звукоусиление, звукозапись и воспроизведение, большие телефонные сети, аналоговые и цифровые компьютеры и управление промышленными процессами. С середины 19Твердотельные устройства 50-х годов, такие как транзисторы, постепенно заменили лампы. Однако все еще есть несколько приложений, в которых лампы предпочтительнее полупроводников; например, магнетрон, используемый в микроволновых печах, и некоторые усилители высокой частоты.
26 библиотек решения для электротехники ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Библиотека векторных трафаретов “Сантехника” содержит 31 символ элементов сантехники и сантехники. Используйте его для создания планов сантехники и трубопроводов, схематических диаграмм, чертежей систем удаления сточных вод, систем горячего и холодного водоснабжения в программном обеспечении для построения диаграмм и векторной графики ConceptDraw PRO, расширенном с помощью решения Plumbing and Piping Plans из области Building Plans решения ConceptDraw. Парк.

Бойлер, плоские концы

Бойлер, изогнутые концы

котел, угловые концы

Нагрева/охлаждающая катушка

Насос

Насос

Радиатор

Совета

CEVER, Вентилятор

Radiant Panel (план), SGL

Radiant Panian охладитель, горизонтальный

Нагреватель/охладитель, направлен вниз

Излучающая панель (лицевая сторона)

Резервуар, открытый

Бак, закрытый

Поверхность воды

Змеевики труб

Змеевики труб, ребра

250005

Трубные катушки, перерыв, плавники

Блок раковины

Бассейн

Туалет

Ванная

Бассейн (сторона)

Туалет (сторона)

Ванная (сторона)

Вид на конец

. Стиральная машина

душ

головка

Вешалка для полотенец

Используемые решения

Строительные планы >

Схемы сантехники и трубопроводов

ConceptDraw — это быстрый способ рисования: электрических схем, электрических схем, телекоммуникационных планов, схем, электрических планов домов, схем управления, схем стояков, схем разводки кабелей, планов отраженных потолков, схем освещения.

Для создания дизайна интерьера, а также плана сантехники и схем сантехнических систем и водоотведения вам понадобится множество различных элементов, векторных символов для этой цели.

Термопара представляет собой электрическое устройство, состоящее из двух разных проводников, образующих электрические соединения при разных температурах. Термопара создает зависящее от температуры напряжение в результате термоэлектрического эффекта, и это напряжение можно интерпретировать как измерение температуры. Термопары являются широко используемым типом датчика температуры.

26 библиотек электротехнического решения ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Наличие большого количества дизайнерских символов для создания планов этажей для какого-либо дома, кафе или офиса может быть очень полезным для создания великолепно выглядящего плана интерьера за короткий период времени с помощью нашего программного обеспечения ConceptDraw DIAGRAM, а также ConceptDraw STORE.

ConceptDraw DIAGRAM — это профессиональное программное обеспечение для построения схем трубопроводов и приборов (P&ID). 9Решение 0757 Plumbing and Piping Plans поможет вам быстро и легко создать: основные детали трубопроводов и приборов, схемы трубопроводов, схемы КИПиА, схемы систем горячего и холодного водоснабжения, схемы управления и отключения, схемы сантехнических систем, схемы отопления, схемы стоков. системы водоотведения, требования безопасности и нормативные требования, схемы систем вентиляции, механические схемы, промышленные схемы, основные пуско-наладочные и эксплуатационные сведения.

Программное обеспечение для плана электроснабжения дома для создания великолепно выглядящего плана электроснабжения дома с использованием профессиональных электрических символов.
Вы можете использовать множество встроенных шаблонов, электрических символов и примеров электрических схем нашего программного обеспечения для построения электрических схем домов.
ConceptDraw – это быстрый способ рисовать: Схемы электрических цепей, Схемы, Электропроводка, Принципиальные схемы, Цифровые схемы, Электропроводка в зданиях, Электрооборудование, Электросхемы домов, Домашний кинотеатр, Спутниковое телевидение, Кабельное телевидение, Замкнутое телевидение. 9Программное обеспечение 0757 House Electrical Plan работает на любой платформе, поэтому вам больше не придется беспокоиться о совместимости. ConceptDraw DIAGRAM позволяет создавать схемы электрических цепей на ПК или операционных системах macOS.

Создайте электрическую схему

Интегральная схема (также называемая ИС, чипом или микрочипом) представляет собой набор электронных схем на одной небольшой пластине («чипе») из полупроводникового материала, обычно кремния. Его можно сделать намного меньше, чем дискретную схему, состоящую из независимых электронных компонентов. ИС можно сделать очень компактными, имея до нескольких миллиардов транзисторов и других электронных компонентов на площади размером с человеческий ноготь.
26 библиотек электротехнического решения ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Библиотеки векторных трафаретов “Трубы 1” и “Трубы 2” содержат 28 и 48 символов труб, труб и фитингов соответственно.
«Фитинги используются в водопроводно-канализационных системах для соединения прямых секций труб или труб, для адаптации к разным размерам или формам, а также для других целей, таких как регулирование или измерение потока жидкости. Термин «сантехника» обычно используется для описания подачи воды. , газ или жидкие отходы в обычных бытовых или коммерческих условиях, тогда как трубопровод часто используется для описания высокопроизводительной (например, высокого давления, высокого расхода, высокой температуры, опасных материалов) транспортировки жидкостей в специализированных приложениях. для более легких труб, особенно таких, которые достаточно гибкие, чтобы их можно было поставлять в бухтах.
Фитинги (особенно необычные типы) требуют денег, времени, материалов и инструментов для установки, поэтому они являются нетривиальной частью трубопроводных и сантехнических систем.
Используйте библиотеки элементов дизайна «Трубы 1» и «Трубы 2» для рисования планов зданий сантехники и трубопроводов, принципиальных схем, чертежей или технических чертежей систем водоотведения, систем горячего и холодного водоснабжения с использованием диаграмм и векторов ConceptDraw PRO. ПО для рисования.
Библиотеки форм «Трубы 1» и «Трубы 2» содержатся в решении Plumbing and Piping Plans из области Building Plans в ConceptDraw Solution Park.

Символы трубопроводов

Используемые решения

Строительные планы >

Схемы сантехники и трубопроводов

Электронные компоненты имеют две или более электрических клеммы (или провода), кроме антенн, которые могут иметь только одну клемму. Эти выводы соединяются для создания электронной схемы с определенной функцией (например, усилителя, радиоприемника или генератора). Основные электронные компоненты могут быть упакованы дискретно, в виде массивов или сетей подобных компонентов, или интегрированы внутри корпусов, таких как полупроводниковые интегральные схемы, гибридные интегральные схемы или толстопленочные устройства.

26 библиотек электротехнического решения ConceptDraw DIAGRAM делают ваши электрические схемы простыми, эффективными и действенными. Вы можете просто и быстро перетаскивать готовые к использованию объекты из библиотек в свой документ для создания электрической схемы.

Даже если у вас никогда не было опыта создания подобных планов, мы можем гарантировать вам, что с помощью ConceptDraw DIAGRAM можно получить великолепный результат, как если бы вы были инженером, если вы совсем не разбираетесь в инженерии.

Если вам нужно создать схему процесса и приборов, ее удобно спроектировать в программном обеспечении ConceptDraw DIAGRAM, которое предлагает мощное решение для химической и технологической инженерии из области промышленного проектирования.

На данном образце показана схема электропроводки квартиры. Расположение розеток и основное управление вы можете увидеть на этой схеме. Электрическая схема является важной частью архитектурного проекта.
Используя предварительно разработанные объекты, шаблоны и образцы решения по электротехнике для ConceptDraw DIAGRAM, вы можете быстро и легко создавать свои собственные профессиональные электрические схемы, электрические схемы.

ConceptDraw DIAGRAM предоставляет решение Plant Layout Plans из области Building Plans в ConceptDraw Solution Park для разработки: схем производства, хранения, распределения, транспортировки, отгрузки, получения промышленных товаров.

Как создать электрическую схему? Это очень легко! Все, что вам нужно, это мощное программное обеспечение. Создавать электрические символы и электрические схемы было не так просто, как теперь с символами электрических схем, предлагаемыми библиотеками Electrical Engineering Solution из области промышленной инженерии в парке решений ConceptDraw.
Это решение предоставляет 26 библиотек, которые содержат 926 электрических символов из электротехники: аналоговая и цифровая логика, составные сборки, элементы задержки, электрические схемы, электронные лампы, IGFET, катушки индуктивности, интегральные схемы, лампы, акустика, показания, схема логических вентилей, MOSFET. , Техническое обслуживание, Источники питания, Квалификация, Резисторы, Вращающееся оборудование, Полупроводниковые диоды, Полупроводники, Станции, Выключатели и реле, Клеммы и разъемы, Термо, Трансформаторы и обмотки, Транзисторы, Пути передачи, УКВ УВЧ СВЧ.

Библиотека векторных трафаретов Регистры, сверла и диффузоры содержит 47 символов прямоугольных, круглых, линейных и трофферных компонентов впуска/выпуска воздуха.
Используйте библиотеку элементов дизайна Регистры, отверстия и диффузоры для рисования планов отраженных потолков (RCP) и планов этажей HVAC с помощью программного обеспечения ConceptDraw PRO для построения диаграмм и векторного рисования.
«Потолок — это верхняя внутренняя поверхность, которая покрывает верхнюю границу помещения. Обычно он не считается конструктивным элементом, а представляет собой готовую поверхность, скрывающую нижнюю часть пола или конструкции крыши над ним.
Потолки классифицируются в зависимости от их внешнего вида или конструкции. Потолок собора — это любой высокий потолок, похожий на потолок в церкви. Подвесной потолок — это потолок, в котором готовая поверхность построена на расстоянии от нескольких дюймов до нескольких футов ниже конструкции над ним. Это может быть сделано в эстетических целях, например, для достижения желаемой высоты потолка; или практических целей, таких как обеспечение места для HVAC или трубопровода. Противоположностью этому будет фальшпол. Вогнутый или бочкообразный потолок имеет изогнутую или закругленную форму, обычно для визуального или акустического восприятия, в то время как кессонный потолок разделен на сетку утопленных квадратных или восьмиугольных панелей, также называемых «лакунарным потолком». В сводчатом потолке используется изогнутый гипсовый переход между стеной и потолком; он назван в честь карниза с вогнутым изгибом». [Потолок. Википедия]
«… отраженные планы потолков (RCP), показывающие расположение потолков, появляются после планов этажей». [План (чертеж). Википедия]
Библиотека форм «Регистры, отверстия и диффузоры» содержится в решении «Планы отраженных потолков» из области «Планы зданий» в парке решений ConceptDraw.

Символы плана потолка в отражении

Используемые решения

Строительные планы >

Планы потолков в отражении

Компьютерное проектирование (САПР) — это использование компьютерного программного обеспечения для создания чертежей. Сегодня большое количество технических чертежей и архитектурных проектов создается с использованием программного обеспечения САПР. Программное обеспечение САПР делает процесс проектирования удобным, эффективным и продуктивным. Программное обеспечение
ConceptDraw DIAGRAM для построения диаграмм и векторной графики позволяет вам создавать архитектурные проекты быстро, просто и эффективно.

Используйте библиотеки с набором векторных объектов, шаблонов и образцов из решения Floor Plans Solution из области Building Plans в ConceptDraw Solution Park для разработки ваших профессиональных архитектурных проектов.

Составление планов хаф-пайпа — достаточно сложный процесс. Но теперь очень просто разработать планы половинной трубы любой сложности с помощью программного обеспечения для построения диаграмм и векторного рисования ConceptDraw DIAGRAM, расширенного с помощью Plumbing and Piping Plans Solution.
