Условные обозначения водоснабжения на чертежах: Условные обозначения водопровода канализации на чертежах и схемах: знаки водоснабжения и водоотведения

Условные обозначения водопровода канализации на чертежах и схемах: знаки водоснабжения и водоотведения

Главная » Насосы

На чтение 2 мин Просмотров 5.6к.

Здесь представлена выдержка из ГОСТ 21.205-2016, в которой приведены наиболее часто используемые студентами и инженерами ВВ обозначения оборудования и арматуры систем водоснабжения и водоотведения на чертежах и схемах.

При создании семейств в среде BIM (например, в программе Autodesk Revit) эти изображения должны отображаться на низком уровне детализации

Буквенно-цифровые обозначения трубопроводов (В1, В2 и т.п.) можно посмотреть здесь

Для всех представленных изображений направление движения — слева направо



Содержание

1. Насосы и арматура
2. Водоразборная арматура
3. Элементы внутренней канализации
4. Приемники сточных вод

Насосы и арматура

Насос: общее изображение — нерегулируемый

Насос: общее изображение — регулируемый*

Насос: центробежный

*Регулируемый — имеется устройство для изменения частоты вращения рабочего колеса (например, преобразователь частот)

Задвижка: общее изображение

Задвижка: с любым приводом, в т. ч. с электроприводом

Задвижка с электроприводом

Обратный клапан

Шаровой кран*

Дисковый затвор

Регулирующий клапан**

*По правилам русского языка — шаровой с ударением на последний слог. Однако в технической литературе и нормативной документации также широко используется «шаровый».

**Регулирующий клапан — в том числе балансировочный для системы ГВС, устанавливаемый на циркуляционном трубопроводе Т4.

Воздухоотводчик автоматический

Счетчик воды

Фильтр

Водоразборная арматура

Пожарный кран

Водоразборный кран

Поливочный кран

Смеситель (общее изображение)

Смеситель с душем

Элементы внутренней канализации

Ревизия

Водосточная воронка

План

Профиль

Приемники сточных вод

Раковина

План

Профиль

Мойка

План

Профиль

Умывальник

План

Профиль

Ванна

План

Профиль

Душевой поддон

План

Профиль

Унитаз

План

Профиль

Писсуар

План

Профиль

Трап

План

Профиль

Изображение иных элементов систем можно найти в ГОСТ 21. 205-2016 .

Правила отображения трубопроводов и соединительных деталей, а также нанесения шифров и диаметров на трубопроводы >>> см. ГОСТ 21.206-2012

Читайте также:  Главные нормативные документы в сфере водоснабжения и водоотведения

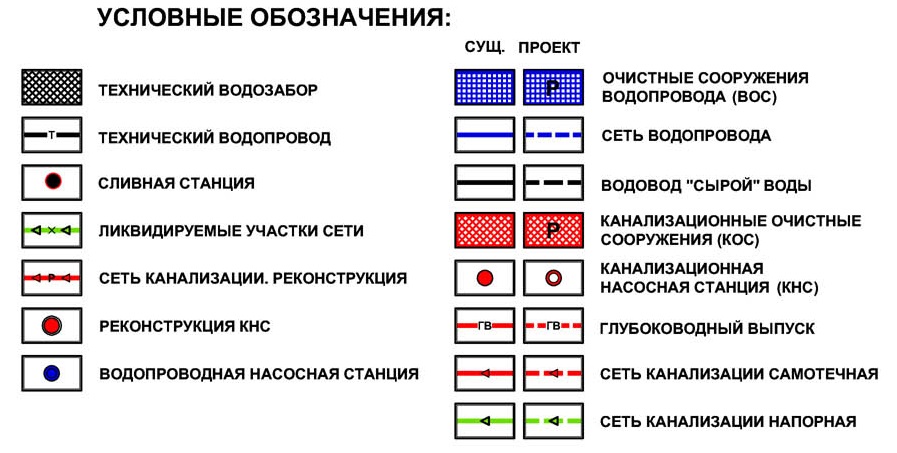

НВК. Условные обозначения. Принятые сокращения

Условные обозначения. Принятые сокращения раздела НВК (Наружные сети водопровода и канализации)

Марки основных комплектов рабочих чертежей

Марка	Наименование основного комплекта рабочих чертежей	Источник
НВК	Наружные сети водоснабжения и канализации	ГОСТ Р 21. 1101-2013
НВ	Наружные сети водоснабжения	ГОСТ Р 21.1101-2013
НК	Наружные сети канализации	ГОСТ Р 21.1101-2013

Буквенно-цифровые обозначения трубопроводов санитарно-технических систем

Буквенно-цифровое обозначение	Наименование	Источник
Водопровод
В0	общее обозначение	ГОСТ 21. 205-93
В1	хозяйственно-питьевой*	ГОСТ 21.205-93
В2	противопожарный*	ГОСТ 21.205-93
В3	производственный (общее назначение)*	ГОСТ 21.205-93
В4	производственный (оборотной воды, подающей)	ГОСТ 21.205-93
В5	производственный (оборотной воды, обратный)	ГОСТ 21.205-93
В6	производственный (умягченной воды)	ГОСТ 21. 205-93
В7	производственный (речной воды)	ГОСТ 21.205-93
В8	производственный (речной осветленной воды)	ГОСТ 21.205-93
В9	производственный (подземной воды)	ГОСТ 21.205-93
Канализация
К0	общее обозначение	ГОСТ 21.205-93
К1	бытовая	ГОСТ 21. 205-93
К2	дождевая	ГОСТ 21.205-93
К3	производственная (общее назначение)	ГОСТ 21.205-93
К4	производственная (механически загрязненных вод)	ГОСТ 21.205-93
К5	производственная (иловая)	ГОСТ 21.205-93
К6	производственная (шламосодержащих вод)	ГОСТ 21.205-93
К7	производственная (химически загрязненных вод)	ГОСТ 21. 205-93
К8	производственная (кислых вод)	ГОСТ 21.205-93
К9	производственная (щелочных вод)	ГОСТ 21.205-93
К10	производственная (кислощелочных вод)	ГОСТ 21.205-93
К11	производственная (цианосодержащих вод)	ГОСТ 21.205-93
К12	производственная (хромосодержащих вод)	ГОСТ 21.205-93
* В том случае, когда хозяйственно-питьевой или производственный водопровод является одновременно и противопожарным, ему присваивают обозначение хозяйственно-питьевого или производственного водопровода, а назначение разъясняют на чертежах. ** Если требуется показать, что участок сети канализации является напорным, то буквенно-цифровое обозначение дополняют прописной буквой “Н”. Пример – К4Н

Схемы сантехники и трубопроводов | Элементы дизайна – Трубы (часть 2) | Элементы дизайна — трубы (часть 1)

Решение Plumbing and Piping Plans расширяет программное обеспечение ConceptDraw PRO v10.2.2 образцами, шаблонами и библиотеками элементов проектирования труб, водопровода и клапанов для разработки систем водоснабжения и водопровода, а также для рисования плана водопровода , План трубопроводов, План труб из ПВХ, План мебели из труб из ПВХ, План расположения сантехники, План этажа сантехники, Планы полутруб, Планы трубогибов.

Библиотеки векторных трафаретов “Трубы 1” и “Трубы 2” содержат 28 и 48 символов труб, труб и фитингов соответственно.
«Труба — это полый цилиндр, используемый для проведения или передачи текучих сред (жидкостей и газов) из одного места в другое. Основное различие между трубой и трубкой заключается в критическом размере, используемом для описания размера трубы или размера трубы. Диаметр (ID) примерно соответствует номинальному размеру трубы для стандартной толщины стенки. Для трубы наружный диаметр (OD) близко соответствует размеру трубы. В действующих европейских стандартах трубы и трубки в настоящее время описываются как наружный диаметр по толщине стенки. три стандартных типа концов труб, используемых в трубопроводной промышленности: гладкие концы (PE), резьбовые концы (TE) и концы со скошенными углами (BE).В прошлом для транспортировки воды из одной точки в другую использовались многие типы материалов. Каменная кладка и дерево, вероятно, были первыми материалами, которые использовались. Пластмассы — самые новые, и сейчас они используются довольно широко». [Трубопровод. Википедия]

Используйте библиотеки элементов дизайна «Трубы 1» и «Трубы 2» для рисования планов строительства сантехники и трубопроводов, принципиальных схем, чертежей или технических чертежей систем водоотведения, систем горячего и холодного водоснабжения с использованием диаграмм и векторов ConceptDraw PRO. ПО для рисования.
Библиотеки форм «Трубы 1» и «Трубы 2» содержатся в решении Plumbing and Piping Plans из области Building Plans в ConceptDraw Solution Park.

Символы трубопроводов

Используемые растворы

Строительные планы >

Схемы сантехники и трубопроводов

Библиотеки векторных шаблонов “Трубы 1” и “Трубы 2” содержат 28 и 48 символов труб, труб и фитингов соответственно.
«Фитинги используются в водопроводно-канализационных системах для соединения прямых секций труб или труб, для адаптации к разным размерам или формам, а также для других целей, таких как регулирование или измерение потока жидкости. Термин «сантехника» обычно используется для описания подачи воды. , газ или жидкие отходы в обычных бытовых или коммерческих условиях, в то время как трубопровод часто используется для описания высокопроизводительной (например, высокого давления, высокого расхода, высокой температуры, опасных материалов) транспортировки жидкостей в специализированных приложениях. для более легких труб, особенно таких, которые достаточно гибкие, чтобы их можно было поставлять в бухтах.
Фитинги (особенно необычные типы) требуют денег, времени, материалов и инструментов для установки, поэтому они являются нетривиальной частью трубопроводных и сантехнических систем.
Используйте библиотеки элементов дизайна «Трубы 1» и «Трубы 2» для рисования планов зданий сантехники и трубопроводов, принципиальных схем, чертежей или технических чертежей систем водоотведения, систем горячего и холодного водоснабжения с использованием диаграмм и векторов ConceptDraw PRO. ПО для рисования.
Библиотеки форм «Трубы 1» и «Трубы 2» содержатся в решении Plumbing and Piping Plans из области Building Plans в ConceptDraw Solution Park.

Символы трубопроводов

Используемые решения

Строительные планы >

Схемы сантехники и трубопроводов

Библиотека векторных трафаретов “Сантехника” содержит 32 обозначения элементов сантехники и сантехники.
«Сантехника – это система труб, сливной арматуры, клапанов, клапанных узлов и устройств, установленных в здании для распределения воды для питья, отопления и стирки, а также для удаления водосодержащих отходов, а также квалифицированное ремесло работы с трубами. , трубы и сантехническое оборудование в таких системах. Сантехник – это тот, кто устанавливает или ремонтирует системы трубопроводов, сантехническую арматуру и оборудование, такое как водонагреватели и устройства предотвращения обратного потока. Сантехническая промышленность является основной и существенной частью каждой развитой экономики из-за необходимости чистая вода, санитарный сбор и транспортировка отходов.
Водопровод обычно отличается от систем водоснабжения и канализации тем, что водопровод обслуживает одно здание, а водопровод и канализация обслуживают группу зданий.” [Сантехника. Википедия]
Используйте библиотеку элементов дизайна «Сантехника» для рисования планов сантехники и трубопроводов, принципиальных схем и чертежей систем водоотведения, систем горячего и холодного водоснабжения с помощью программного обеспечения для построения схем и векторной графики ConceptDraw PRO.
Библиотека форм «Сантехника» включена в решение «Планы сантехники и трубопроводов» из области «Планы зданий» в ConceptDraw Solution Park.

Символы сантехники

Используемые решения

Строительные планы >

Планы сантехники и трубопроводов

Библиотека элементов проектирования «Планирование пожарных и аварийных ситуаций» содержит 52 символа пожарной безопасности для разработки планов эвакуации при пожаре с использованием программного обеспечения для построения диаграмм и векторной графики ConceptDraw PRO.
На плане пожарной эвакуации указано расположение средств пожарной сигнализации и пожаротушения, лестниц и аварийных выходов, а также порядок и путь эвакуации.
«Символы опасности — это узнаваемые символы, предназначенные для предупреждения об опасных материалах, местах или объектах, включая электрические токи, яды и другие вещи. Использование символов опасности часто регулируется законом и предписано организациями по стандартизации. Символы опасности могут появляться с различные цвета, фоны, границы и дополнительную информацию, чтобы указать тип опасности». [Символ опасности. Википедия]
Библиотека векторных шаблонов Планирование пожаров и чрезвычайных ситуаций включена в решение “Планы пожаров и чрезвычайных ситуаций” из области “Планы зданий” в парке решений ConceptDraw.
www.conceptdraw.com/solution-park/building-fire-emergency-plans

Пожарные и аварийные символы

Как создать схему водопровода и трубопроводов

Каждый проект должен начинаться с плана. Ознакомьтесь с подробной информацией о создании плана сантехники и трубопроводов, включая схематические символы и примеры диаграмм.

• Общие сведения о схемах сантехники и трубопроводов
• Требования к схеме сантехники и трубопроводов
• Программное обеспечение для проектирования и компоновки сантехники
• Условные обозначения для сантехники и трубопроводов
• Примеры проектирования сантехники и трубопроводов

Общие сведения о схемах сантехники и трубопроводов

Схемы сантехники и трубопроводов — это чертежи проекта, которые включают чертежи и символы основных процессов и компонентов сантехники, включая:

• Размеры линий и расположение
• Клапаны
• Резервуары для хранения
• Системы удаления отходов
• Горячее водоснабжение
• Места слива

Сантехнические и трубопроводные планы используются всеми специалистами, участвующими в процессе строительства, поэтому они должны быть подробными и понятными. Эти схемы необходимы для коммерческих проектов, в которых задействована сантехника, включая новое строительство и ремонт, и представляются вместе со строительными чертежами для заявок на получение разрешения на строительство. Схемы сантехники и трубопроводов должны соответствовать местным нормам и Единым правилам сантехники.

Требования к схеме сантехники и трубопроводов

Прежде чем создавать коммерческую схему сантехники и трубопроводов, вам необходимо понять требования к размещению в здании и сантехническому оборудованию. Инженер-консультант объясняет, что «количество сантехнических приборов определяется архитектором проекта на основе требований кода, а также требований конкретного проекта, которые могут превышать код». Когда количество необходимой сантехники определено, можно приступать к проектированию и планировке санузлов, моечных систем, зон общественного питания и соответствующей техники. Важно определить требуемый расход для всех водопроводных приборов, чтобы правильно подобрать размер трубы.

Northern Architecture отмечает следующие требования для комплексной схемы сантехники и трубопроводов:

• Линии и символы для обозначения трубопроводов
• Расшифровка символов с примечаниями для облегчения идентификации
• Размеры для трубопроводов, сантехнических и вентиляционных линий
• Схемы стояка воды и канализационной трубы
• Информация о водонагревателе
• Производитель и модель каждого светильника

Для сложных проектов также может потребоваться:

• Примечания и символы пожарной безопасности
• Линии природного газа
• Специальные воздухопроводы
• Ссылки на спецтехнику

Программное обеспечение для проектирования и компоновки сантехники

Программное обеспечение является важным инструментом при создании схем сантехники и трубопроводов. Вот посмотрите на самые надежные и удобные варианты.

EdrawMax — один из самых популярных вариантов, включающий 40 библиотек символов с более чем 2000 векторных символов. Предварительно разработанные шаблоны также доступны и могут быть легко изменены. EdrawMax предлагает ограниченную бесплатную версию, которая лучше всего подходит для простых системных проектов. Полный доступ к библиотекам символов и трубопроводов начинается с 9 долларов США.9 в год.

SmartDraw содержит более 4 500 шаблонов и более 34 000 символов, включая символы машиностроения и промышленные шаблоны для трубопроводов, контрольно-измерительных приборов, систем отопления, вентиляции и кондиционирования воздуха и многого другого. Доступна 7-дневная бесплатная пробная версия, а цены начинаются с 9,95 долларов США за пользователя в месяц.

QUICK PLUMB включает изометрические чертежи, 3D-рендеринг, автоматическое определение размеров труб и распознавание фитингов. Программное обеспечение доступно с 30-дневной бесплатной пробной версией, а затем начинается с 29 долларов в месяц.

PROCAD Plant Design Suite — это комплексный программный пакет, включающий приложения для трехмерного моделирования и двухмерного черчения. Те, у кого минимальные навыки работы с САПР, могут легко создавать подробные чертежи с помощью удобного интерфейса. Доступна 15-дневная бесплатная пробная версия по цене от 1,19 долларов США.0 для годовой лицензии.

См. дополнительные варианты программного обеспечения для проектирования сантехники и трубопроводов >

Обозначения для планов сантехники и трубопроводов

Для ясности и последовательности в планах сантехники должны использоваться подробные схематические символы, соответствующие отраслевым стандартам. Во многих случаях схема сантехники будет иметь цветовую кодировку, чтобы различать определенные процессы, например:

• Синие линии символизируют подачу пресной воды
• Красные линии для горячего водоснабжения
• Черные линии для канализационных труб
• Желтые линии обозначают вентиляционные трубы

Ниже приведены примеры схематических обозначений сантехники для коммерческих и жилых планов.

Символы сантехники

Трубопроводы и соединения

Клапаны

Стены, при Выделки Windows & Doors

. Обратите внимание, что тип программного обеспечения, которое вы выбираете, может определять степень ваших возможностей настройки.

Сантехнические схемы могут нуждаться в пересмотре несколько раз перед началом выполнения, и может потребоваться сотрудничество с другими специалистами. См. примеры ниже, чтобы понять, как будет выглядеть окончательная сантехническая схема.

Источник: SmartDraw
