Монтаж настенного котла своими руками

Подключение настенного котла своими руками обычно занимает один-два дня в зависимости от сложности работ и типа используемого отопительного оборудования. Первый день происходит подключение и обвязка самого котла, а на второй обычно монтируют вспомогательное оборудование – насос, расширительный бак, бойлер. Но в принципе, данный порядок проведения работ условен. Можно выполнять работы в другом порядке – как будет удобнее.

С чего начинают монтаж котла? Для начала необходимо прикинуть то место, где он будет располагаться. Так же необходимо рассчитать расположение остального котельного оборудования.
Котёл обычно вешают на такой высоте, на которой можно будет без проблем выполнять его регулировку и обслуживание.
Когда вы подобрали место, необходимо повесить котёл на стене. Для его крепления в комплекте идут специальные кронштейны. У разных производителей они могут различаться.

Но суть у всех одна.

кронштейн для крепления котла на стене

Первыми делом крепим кронштейн на стене. Далее с помощью регулирования по высоте и ширине выставляем уровень детали. Стоит отметить, что набор болтов и саморезов в комплекте не всегда может подойти для вашего дома. Точнее для ваших стен. Например, когда используется отделка гипроком за которым идёт теплоизоляция. В этих случаях потребуются более длинные саморезы.

Когда планка крепления установлена по уровню вешают котёл. На задней его стенке есть специальные пазы, с помощью которых котёл крепится к кронштейну. Выполнять эту процедуру необходимо вдвоём. Так как самостоятельно достаточно сложно повесть тяжёлый котёл.

Подключение и обвязка настенного котла

Далее начинается процесс обвязки котла. При наличии опыта с этим можно справиться своими руками.Необходимо подвести отопительные трубы, а так же трубы гвс.

Так же следует подсоединить газовый шланг к газовой арматуре отопительного котла.
В зависимости от типа котла могут быть использованы либо обычный, либо коаксиальный дымоход.
Могу дать один совет по установке коаксиального котла. По возможности не стоит его намертво запенивать монтажной пеной. Дело в том, что зимой коаксиальная труба иногда замерзает. В этом случае для быстрой разморозки очень удобно вынуть труб и убрать в теплое место.
Выполнять обвязку котельной в доме можно различными материалами. Наиболее приемлемо использовать полипропиленовые трубы. Разводка и монтаж полипропиленовых труб происходит с помощью пайки. Трубопроводы монтируются с помощью специальных крепежей.

Запускать котел отопления может только специалист. При пуско-наладке котла

он должен поставить печать организации, уполномоченной осуществлять данные работы. Это условие является обязательным для сохранения гарантии производителя.

Установка газового котла: нормативы, требования, правила

Газ пока остается самым дешевым видом топлива. Соответственно самое дешевое отопление получается именно на природном газе. Правда установка газового котла связана с определенными сложностями — помещения должны соответствовать нормам противопожарной безопасности.

Для установки мощных газовых котлов требуется отдельное помещение

Содержание статьи

Нормы установки газового котла

Чтобы при приеме газового котла в работу не возникло неприятностей, необходимо место установки выбрать в соответствии с действующими нормами. Установка газового котла в частном доме (одноквартирном или блокированном) регламентируется СНиП 31-02-2001, а правила установки в многоквартирных домах прописаны в СНиП 2.08.01.

Для частных домов

По нормам газовый котел может быть установлен в вентилируемом помещении, которое находится:

• на первом этаже дома;
• в цокольном или подвальном этаже;
• на чердаке:
• газовые котлы мощностью до 35 кВт (по МДС 41. 2-2000 до 60 кВт) можно устанавливать на кухне.

В отношении установки котлов на кухне в настоящее время действуют сразу две нормы. Согласно одного документа размещать можно отопительные приборы мощностью не более 35 кВт, согласно другого — не более 60 кВт. Причем речь только об отопительных приборах. Газовые плиты или другая техника, использующая газ не учитывается.

Как и где расположить газовый котел

Как поступать? Необходимо узнать какой нормы придерживаются в вашем ГорГазе. Ведь именно их представители будут принимать оборудование в эксплуатацию. Собственно, все тонкости должен подсказать вам проектировщик, но и знать это желательно — вам ведь нужно будет готовить помещение под установку.

Где ставить

Теперь о том, где и как можно располагать газовое оборудование разной мощности. Речь пойдет о газовых котлах и колонках, мощность их суммируется:

• при мощности до 150 кВт включительно — в отдельном помещении на любом этаже, в том числе в подвальном и цокольном;
• от 151 кВт до 350 кВт включительно — в отдельном помещении первого, подвального или цокольного этажа, а также в отдельном пристроенном помещении.

Требования к кухням, на которых устанавливается газовый котел

При размещении на кухне проточного газового водонагревателя или отопительного котла на газу мощностью до 60 кВт, помещение должно отвечать следующим нормам:

Есть еще одно, которое в нормах не прописано, но которое существует: установка газового котла разрешена только в помещении с дверьми. В свете последних тенденций — убирать перегородки, а вместо дверей делать арки — это может быть проблемой. Без двери разрешение не подпишут. Выход — поставить раздвижные (откатные) или складные двери. Еще один вариант — стеклянные двери. Они не «грузят» интерьер, но их воспринимают именно как двери.

Все эти требования выполнять обязательно. С нарушениями вам просто не подпишут акт приемки.

Требования к отдельным помещениям

Требования к отдельным котельным похожи, но есть и некоторые отличия:

• Высота потолков — не менее 2,5 м;
• Объем и площадь помещения определяются удобством обслуживания, но не должны быть меньше 15 м³.
• Стены, ведущие в смежные помещения, должны иметь предел огнестойкости  0,75 ч и нулевым пределом распространения огня по конструкции (кирпич, бетон, строительные блоки).
• Вытяжка с теми же требованиями: на оттока — трехкратный обмен, на приток в том же объеме, плюс воздух на горение.
• В помещении должно быть окно. Площадь стекла — не менее 0,03 м² на один кубометр объема.

Если оборудование устанавливается мощностью от 150 кВт, одно из обязательных условий — наличие выхода на улицу. Может быть оборудован второй выход — в подсобное помещение (не жилое). Это может быть кладовая или коридор. Двери должны быть противопожарные.

Так выводят дымоход от настенного газового котла с закрытой камерой сгорания

Обратите внимание, что при расчете окон считается площадь стекла, а не размеры оконного проема. Причем в некоторых случаях требуют наличие хотя бы одного стекла с площадью не менее 0,8 квадратного метра. Если увеличивать окна проблематично, в можно сделать подобное окно в двери (в нормативе не сказано, что оно должно быть в стене).

Как пристраивать котельные

Иногда в доме нет возможности выделить отдельное помещение. В этом случае котельную пристраивают. Нормы по высоте потолков, объему, остеклению и вентиляции остаются такими же, как и для отдельных помещений, только добавляются еще специфические нормы:

Учтите, что пристройку необходимо регистрировать. Без официальных документов на ее вам никто газ не проведет. И еще: при ее проектировании закладывайте все нормы без отклонений, иначе не примут. Если установка газового котла планируется в уже имеющемся помещении, на некоторые отклонения могут закрыть глаза или предложить определенную компенсацию (при недостающем объемеили высоте потолков могут попросить увеличить площадь остекления). Для вновь строящихся зданий (и пристроек тоже) таких скидок нет: в них должны быть заложены все нормативы.

Объединенные кухни

Сегодня стало модным иметь квартиры-студии или объединять кухню с гостиной. Получается единое большое пространство, в котором легко реализовать дизайнерские идеи. Но, газовая служба расценивает такое помещение как жилое и ставить газовое оборудование запрещает.

Установить газовый котел на кухне можно лишь при наличии работающей вентиляции и дверей

С квартирой-студией решить проблему не удастся, а с объединенной выход есть. Если вы только планируете объединение кухни и гостиной, при оформлении документов полученное помещение назовите кухня-столовая. Это помещение не жилое, так что ограничений не будет. Если бумаги уже оформлены, можно попытаться их переделать или пойти другим путем — установить раздвижную перегородку. Правда, и в этом случае потребуется переделка документов.

Место для установки газового котла

Если говорить конкретно о квартирах, то устанавливают газовые котлы в них большей частью на кухнях. Тут есть все необходимые коммуникации: водопровод, газ, есть окно и вытяжка. Остается только определить подходящее место для котла. Для такой установки используют настенные (навесные) котлы. Они устанавливаются на несколько крюков, закрепленных на стенах (идут обычно в комплекте).

Что касается установки в других помещений квартиры или дома, как правило, ни одно из них не проходит по требованиям. Например, в ванной нет окна с естественным освещением, коридор обычно не подходит по размерам — не хватает допусков от углов или до противоположной стены, обычно нет вентиляции совсем или она в недостаточном объеме. С кладовками та же беда — нет вентиляции и окон, не хватает объема.

Точное расстояние от стен и других предметов указывается в инструкции по эксплуатации котла

При наличии в доме лестницы на второй этаж, часто владельцы хотят поставить котел под лестницей или в этом помещении. По объему оно обычно проходит, а по вентиляции придется ее делать очень мощной — считается объем в двух уровнях и необходимо обеспечить его трехкратный обмен. Для этого потребуется несколько труб (три и больше) очень большого сечения (не менее 200 мм).

После того, как определились с помещение под установку газового котла, остается найти для него место. Оно выбирается исходя из типа котла (настенный или напольный) и требований производителя. В техпаспорте обычно подробно прописываются расстояния от стены справа/слева, высота установки относительно пола и потолка, а также расстояние от фронтальной поверхности до противоположной стены. У разных производителей они могут отличаться, так что стоит внимательно изучить руководство.

Нормы установки по СНиПу

На случай отсутствия таких рекомендаций в паспорте оборудования, установка газового котла может проводится по рекомендациям СНиПа 42-101-2003 п 6,23. Там сказано:

• Устанавливаться газовый котлы могут на несгораемые стены на расстоянии не менее 2 см от нее.
• Если стена трудносгораемая или сгораемая (деревянные, каркасные и т.п.) она должна быть защищена несгораемым материалом. Это может быть трех миллиметровый лист асбеста, поверх которого закреплен лист металла. Также ка защита рассматривается штукатурка слоем не менее 3 см. В этом случае навешивать котел надо на расстоянии 3 см. Размеры несгораемого материала должны превышать размеры котла на 10 см с боков и снизу, а сверху должны быть больше на 70 см.

Относительно листа асбеста могут возникнуть вопросы: сегодня он признан опасным для здоровья материалом. Заменить его можно слоем картона из минеральной ваты. И еще учтите, что несгораемым основанием считается также и керамическая плитка, пусть даже она уложена на деревянные стены: слой клея и керамика как раз дают требуемую огнестойкость.

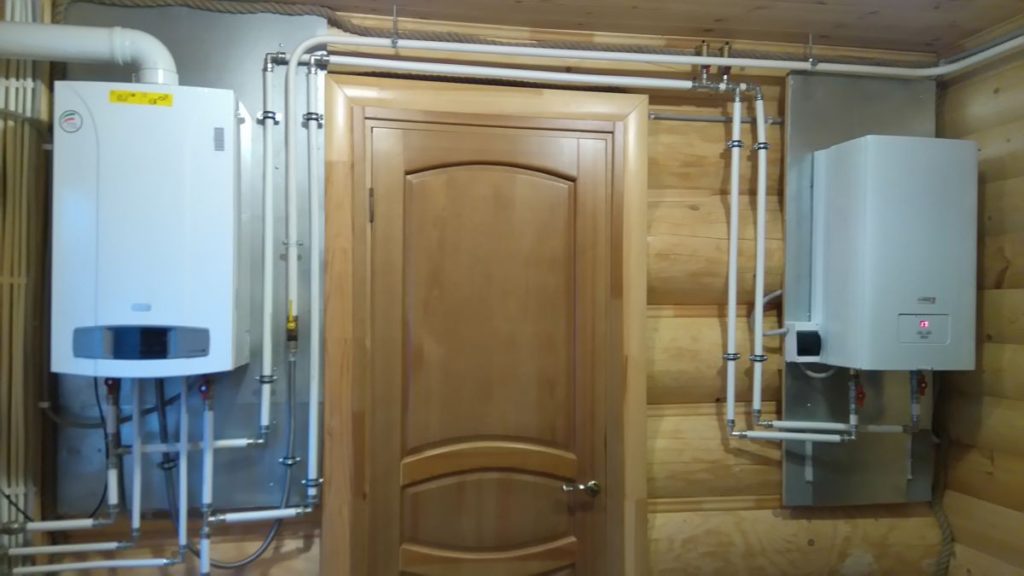

На деревянные стены газовый котел можно повесить только при наличии несгорающей подложки

Также регламентируется установка газового котла относительно боковых стен. Если стена негорючая — расстояние не может быть меньше 10 см. Для горючих и трудногорючих это расстояние — 25 см (без дополнительной защиты).

Где безопасно установить котел? – Правила котла

• Домовладельцы
• Торговля
• Новая сборка
• Социальное жилье

1. Дом
2. Где безопасно устанавливать бойлер

Котел можно безопасно установить в большинстве комнат и даже на чердаке. Однако при установке котла необходимо учитывать строительные нормы и правила. Ваш зарегистрированный установщик Gas Safe сможет помочь вам в этом.

• Ваш котел должен быть установлен внутри здания и может быть прикреплен к любой подходящей стене, достаточно прочной, чтобы выдержать его вес, когда он наполнен водой.
• Дымоход котла должен иметь возможность выходить наружу либо через наружную стену, либо через крышу. В руководстве вы найдете минимальные допустимые расстояния от оконечных устройств дымохода до окон, воздуховодов, других зданий и т. д. в соответствии со строительными нормами для установки котла.
• Помимо дымохода, необходимо продумать, где разместить конденсатную трубу, отводящую жидкость, которая конденсируется при остывании газов внутри котла. Мы рекомендуем, чтобы эта труба отводилась внутрь бытовой канализационной системы. Если труба для конденсата установлена ​​снаружи, она может замерзнуть в холодную погоду и привести к отключению котла.
• Наши котлы, работающие только на тепло, не требуют остановки насоса или постоянной работы. Это означает, что вам не нужно беспокоиться о прокладке провода от насоса к котлу или о постоянном электроснабжении котла.
• Если вы решите установить его в гараже или пристройке, мы рекомендуем вам установить дополнительную защиту от замерзания для защиты трубопроводов системы, даже если котел имеет собственную защиту от замерзания.
• При размещении котла необходимо обеспечить достаточные зазоры и доступ для обслуживания. Пожалуйста, ознакомьтесь с инструкциями по установке для получения подробной информации.
• При определенных условиях котел может быть установлен в шкафу без вентиляционных отверстий. Современные котлы герметичны и обычно достаточно прохладны без вентиляции. Обратитесь к разделу «Расположение котла» в инструкции по установке, чтобы убедиться, что в шкафу достаточно места для правильной установки и обслуживания котла.
• Если котел установлен в ванной или душевой, пожалуйста, ознакомьтесь с действующими Правилами электромонтажа и Строительными нормами, в которых разъясняются различные зоны в ванной комнате, где безопасно устанавливать котел, и где это небезопасно. (В Великобритании это действующие Правила электропроводки IEE и Строительные нормы и правила. В Республике Ирландия следует ссылаться на текущую редакцию стандарта IS 813 «Бытовые газовые установки» и действующие правила ETCI).
• Если ваш дом представляет собой здание с деревянным каркасом, обратитесь к последнему изданию публикации Института инженеров-газовиков IGE/UP/7 (Газовые установки в домах с деревянным каркасом).
• Если ваш котел работает на сжиженном нефтяном газе (LPG), вам не следует устанавливать его в подвале или другом месте под землей. Это связано с тем, что сжиженный газ не поднимается вверх и, следовательно, не будет рассеиваться в случае утечки газа.

Эта информация должна использоваться только для ознакомления.

Ваш зарегистрированный установщик Gas Safe сможет осмотреть ваш дом, обсудить ваши требования к установке и подскажет наиболее удобное и безопасное место, соответствующее Строительным нормам и правилам.

ТОП↑

Безопасная установка настенных котлов

Важные соображения при размещении и установке котлов

Как поставщику надежных настенных креплений для инженеров, зарегистрированных в газовой сфере, нам часто задают вопросы о том, как решить распространенные проблемы установки, связанные с надежной фиксацией котлов. Некоторые из этих запросов исходят от незарегистрированных инженеров и увлеченных любителей DIY, поэтому мы подумали, что было бы полезно поделиться своими мыслями на более широкой основе.

Не делайте это самостоятельно (и не пользуйтесь услугами зарегистрированного подрядчика, не специализирующегося на газовых сейфах)

Мы искренне удивлены тем, что наш технический отдел получает звонки от обычных домохозяев, которые рассматривают возможность замены старого котла и хотят узнать, сколько креплений Corefix нужно использовать. .

Когда это происходит, вместо того, чтобы пугать их страшилками или упрекать, мы направляем их на страницу на веб-сайте Gas Safe Register, которая объясняет глупость этого гораздо лучше, чем мы можем.

Вот что говорят о самодельных установках;

«В мире растущих цен неудивительно, что каждый третий человек говорит, что он сам установил бы газовый прибор, чтобы сэкономить деньги. Однако за некоторые вещи стоит платить, и газовая безопасность — одна из них. Если вы работаете с газовым прибором без регистрации, вы подвергаете себя и свою семью риску утечки газа, пожаров, взрывов и отравления угарным газом».



Во многих случаях работу домовладельцев будет выполнять кто-то, кто использует субподрядчиков для выполнения различных частей работы, и это может включать установку котла и системы отопления. На той же странице приведены отличные рекомендации по взаимодействию с генеральным подрядчиком или руководителем проекта, чтобы гарантировать безопасное выполнение любой газовой установки.

«Если вы работаете с газовым прибором без регистрации, вы подвергаете себя и свою семью риску утечки газа, пожаров, взрывов и отравления угарным газом».

У них также есть очень полезный информационный бюллетень о том, какие работы могут законно выполняться инженером, не зарегистрированным в газовой безопасности. Это фактически говорит о том, что установка не может быть осуществлена ​​на законных основаниях незарегистрированным лицом, даже если они заставят зарегистрированное лицо Gas Safe проверить завершенную работу.

Если вы планируете сделать это самостоятельно или поручите это сделать знакомому мне парню, мы настоятельно рекомендуем вам на этом этапе перестать думать о самодельных работах и ​​обратиться к профессиональному зарегистрированному газовому установщику. Дополнительную информацию см. в информационном бюллетене «Газовая безопасность» Не делайте самодельные работы с газом.

Где разместить котел

Во многих случаях, когда устанавливается сменный котел, его местонахождение часто заранее определяется существующими трубопроводами, дымоходами и т. д. Однако вы можете вносить значительные изменения в недвижимость, поэтому полностью можно рассмотреть новое место. Таким образом, в этом сценарии фактическое положение может быть вопросом выбора.

Производитель котлов Baxi предлагает следующие рекомендации:

«Ваш котел должен быть установлен внутри здания и может быть прикреплен к любой подходящей стене, достаточно прочной, чтобы выдержать его вес, когда он наполнен водой. Дымоход котла должен иметь возможность выходить наружу либо через наружную стену, либо через крышу». есть несколько вариантов, где вы найдете достаточно прочную стену. Скорее всего, это будет внешняя стена объекта, которая обычно будет иметь кирпично-блочную конструкцию или, в некоторых случаях, особенно в старых домах, сплошную блочную конструкцию.

Любой из них позволит дымоходу проходить прямо наружу через стену, хотя в некоторых случаях вы сможете выводить воздух из котла через крышу, если ваш котел находится наверху.

Ни в коем случае не следует рассматривать внутренние каркасные стены, т. е. гипсокартон на деревянном каркасе, так как они не смогут выдержать вес котла. Следует также соблюдать осторожность при однослойных кирпичных или блочных стенах, так как вся нагрузка должна будет поддерживаться несущей вес стеной, а второстепенная стена не будет поддерживать устойчивость.

Даже если использование внешней стены ставит под угрозу желаемый дизайн кухни или занимает место, которое вы хотите использовать для чего-то другого, не поддавайтесь искушению ставить «внешний вид» выше безопасности.

Еще один ключевой момент, о котором следует помнить, — это температура окружающей среды в помещении. Многие домовладельцы устанавливают котел в гараже или другом внешнем здании, но они, как правило, не отапливаются, и трубопроводы могут замерзнуть, если котел не используется в течение длительного периода в холодную погоду.

Как обеспечить надежное крепление котла

Традиционный метод крепления предметов к стенам заключается в просверливании отверстия с дюбелем или дюбелем для ввинчивания шурупа. Их обычно называют заглушками Rawl в честь Джона Джозефа Роулингса, который изобрел и продал заглушки Rawlplug еще в 1911 году. В наши дни большинство заглушек изготавливаются из пластика и бывают разных размеров и стилей.

Наиболее важным моментом, который следует учитывать при выборе крепления, является то, что оно должно образовывать устойчивый контакт с окружающим отверстием. Обычно это достигается расширением заглушки при затягивании винта. В основном глубина кирпича или блока составляет около 100 мм, что достаточно для установки анкера, который будет поддерживать котел или другой тяжелый объект.

Однако вы должны также учитывать область вокруг заглушки, на которую приходится вес котла. Во многих случаях над основной конструкцией стены будет слой штукатурки, и он будет намного слабее, чем стена позади. Это может привести к деформации дюбеля или его погружению в гипс при прикреплении груза, что ослабит общую целостность крепления.

Точечные стены – проблемы

В современных объектах общепринятой практикой является использование так называемой точечной стены, где в качестве окончательной отделки используется гипсокартон на мазках бетона или реек. Это может усугубить упомянутую выше проблему, потому что между наружной отделкой из гипсокартона и сплошной стеной сзади остается зазор. В этом случае вес блока лишь частично поддерживается дюбелем, вставленным в стену, а гипсокартон должен нести остальную часть нагрузки. Чем больше нагрузка, тем выше риск деформации дюбеля или провала гипсокартона в пустоту. Получите дополнительную информацию о надежном настенном креплении точками и мазками здесь.

В этом случае требуется крепление, которое надежно перекрывает этот зазор и распределяет вес по креплению, что означает, что при присоединении котла заглушка не прогибается и не смещается, а риск обрушения гипсокартона исключается.

На этом принципе основано крепление Corefix, имеющее стальной сердечник, перекрывающий пустоту и обеспечивающий перенос всего веса котла на сплошную заднюю стенку.

Скорость — основа

Особенно, если вы профессионал, то время, как говорится, деньги, и чем больше отверстий и заглушек нужно использовать, тем больше времени уйдет на выполнение работы. Поэтому имеет смысл выбрать анкер, рассчитанный на большие нагрузки, и не полагаться на использование нескольких креплений для выполнения этой работы. Corefix имеет безопасную рабочую нагрузку 90 кг при использовании всего четырех креплений, хотя они были протестированы на заводе до 250 кг, что достаточно для поддержки современного бытового котла.

Мы надеемся, что эта статья окажется для вас полезной и поучительной независимо от того, являетесь ли вы домовладельцем, торговцем или зарегистрированным инженером по газовой безопасности.
