ПРОМПРИБОР Каскад-2П Переносная поверочная установка

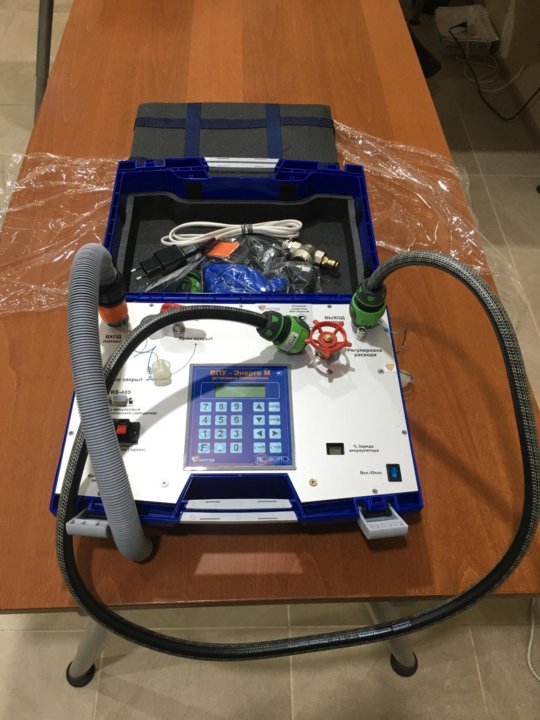

Поверочная переносная установка «Каскад-2П» для счётчиков воды (водосчетчиков ГВС и ХВС Ду 10…32) предназначена для проведения поверки и градуировки преобразователей расхода и счётчиков горячей и холодной воды на месте их эксплуатации.

Поверочная установка Каскад-2П может использоваться для поверки любых счётчиков воды, имеющих или не имеющих индикаторную звездочку, или имеющих электрический выходной сигнал (импульсный выход типа «сухой контакт» (геркон), или «открытый коллектор»).

Область применения ППУ Каскад-2П — выполнение поверочных операций, а также метрологическое обеспечение производства и испытаний средств измерений.

Доступные режимы работы (основные функции) поверочной установки «Каскад-2П»:

поверка;
регулировка;
градуировка;
поверка измерительных преобразователей, выполняющих функцию рабочих эталонов.

Наименование параметра	Значение
Диапазон поверочных расходов, м³/ч:
— для метода непосредственного сличения	0,02…3,0
— для весового метода	0,01…3,0
Пределы допускаемой относительной погрешности измерений объёма и расхода методом непосредственного сличения, %, в диапазоне расходов:
— от минимального до переходного	±1
— от переходного до максимального	±0,5
Пределы допускаемой погрешности измерений массы весовым методом, г	±Δв
Пределы допускаемой относительной погрешности измерений объёма весовым методом, %	±(0,03+0,01·Δв)
Пределы допускаемой относительной погрешности измерений объёмного расхода весовым методом, %	±(0,05+0,01·Δв)
Погрешность задания расхода, % не более, в диапазоне расходов
— от минимального до переходного	±5
— от переходного до максимального	±2

Россия, Казахстан, Белоруссия, Узбекистан, Армения, Киргизия, Таджикистан – доставка в любой город и другие страны ЕАЭС и мира.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

УЧЕТ ПОТРЕБЛЕНИЯ ВОДЫ
Измерение объемных расходов и объемов питьевой, технической, теплофикационной воды в системах водо – и теплоснабжения, а также других электропроводящих жидкостей в наполненных напорных трубопроводах.
УЧЕТ ТЕПЛОВОЙ ЭНЕРГИИ
Измерение и регистрация параметров теплоносителя и тепловой энергии в водяных системах теплоснабжения различной конфигурации.
ПРЕИМУЩЕСТВА
Разработка, монтаж и сопровождение узлов учета. Высококвалифицированные специалисты. Гарантийное и послегарантийное сервисное обслуживание, оптимальные и надежные решения, позволяющие сократить ваши затраты.

Теплосчетчики
ТС.ТМК-H, ТСК, СТД, Логика и др.
Тепловычислители
TMK h30,h40,Н100,Н120,Н130 и др.
Преобразователи расхода
ВПС, МастерФлоу и др.
Сервисные устройства
УС-Н2 и др.
Щиты приборные
для узла учета
Термопреобразователи
КТПТР, КТСПР, КТП, ТПТ и др.
Измерительные линии
типа ИЛП, ИЛО, ИЛВ и др.
Узлы учета
УУХВС, УУТЭМ и др.
Счетчики-расходомеры
КСР, РУС и др.
Источники питания
БП-12-0,45, БП-24-0,22 и др.
Системы обработки данных
АМ-02, АЛС и др.

Стендовое оборудование
Каскад-2П, УФС-02, ПОТОК-ПУ и пр.
Контроллеры измерительные
КИ-2 и др.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

адрес для заявок: [email protected]

Оператор набирает сообщение

Здравствуйте! Какая продукция Вас интересует?

(7273)495-231
(3955)60-70-56
(8182)63-90-72
(8512)99-46-04

(3852)73-04-60
(4722)40-23-64
(4162)22-76-07
(4832)59-03-52
(423)249-28-31
(8672)28-90-48
(4922)49-43-18
(844)278-03-48
(8172)26-41-59

(473)204-51-73
(343)384-55-89
(4932)77-34-06
(3412)26-03-58
(395)279-98-46
(843)206-01-48
(4012)72-03-81
(4842)92-23-67
(3842)65-04-62
(8332)68-02-04
(4966)23-41-49
(4942)77-07-48
(861)203-40-90
(391)204-63-61
(4712)77-13-04
(3522)50-90-47
(4742)52-20-81
(3519)55-03-13
(495)268-04-70

(8152)59-64-93
(8552)20-53-41
(831)429-08-12
(3843)20-46-81
(3496)41-32-12
(383)227-86-73
(3812)21-46-40
(4862)44-53-42
(3532)37-68-04
(8412)22-31-16
(8142)55-98-37
(8112)59-10-37
(342)205-81-47
(863)308-18-15
(4912)46-61-64
(846)206-03-16
(8342)22-96-24
(812)309-46-40
(845)249-38-78
(8692)22-31-93
(3652)67-13-56
(4812)29-41-54
(862)225-72-31
(8652)20-65-13
(3462)77-98-35
(8212)25-95-17
(4752)50-40-97
(4822)63-31-35
(8482)63-91-07
(3822)98-41-53
(4872)33-79-87
(3452)66-21-18
(8422)24-23-59
(3012)59-97-51
(347)229-48-12
(4212)92-98-04
(8352)28-53-07
(351)202-03-61
(8202)49-02-64
(3022)38-34-83
(4112)23-90-97
(4852)69-52-93

Задайте вопрос прямо сейчас:

Поверочные установки: назначение, классификация — ТАЙПИТ-ИП

Метрологическое оборудование (поверочные установки) предназначено для контроля работоспособности измерительной аппаратуры. Специальные приборы различаются между собой сферами применения и подразделяются на устройства:

по поверке счётчиков электроэнергии;
по тестированию расходомеров воды;
по контролю точности газоанализаторов и измерителей теплофизических свойств;
для других технических задач.

Поверочные установки должны соответствовать стандартам качества, надёжности и быть эталонными для проведения тех или иных измерений. Одной из важнейших характеристик метрологических замеров является их погрешность. Чтобы свести её к возможному минимуму, используют высококачественное поверочное оборудование. Аппаратура обязательно снабжается сертификатами, подтверждающими её пригодность.

Назначение поверочных установок

Сфера применения описываемых приборов разнообразна и обширна. Поверочная (метрологическая) установка может использоваться как в специализированных лабораториях, так на производственных площадках. Подобное оборудование незаменимо для применения в нефтегазовой и химической промышленности, фармацевтике. Существует также авиационная и медицинская метрология.

К примеру, поверочные приборы для расходомеров воды проверяют точность измерений потока жидкости за определённый промежуток времени. Оператор управляет контрольной установкой с помощью компьютера. Современная поверочная система выдаёт достоверные результаты измерений вне зависимости от случайных факторов. Может не только регистрировать расход жидкости, движущейся через поверяемый прибор, но и производить измерения других показателей — температуры, давления, времени.

Любой счётчик состоит из функциональных блоков с вычислителем и измерительными преобразователями расхода. Преобразователь трансформирует измеряемую величину в выходной сигнал, пригодный для передачи и последующей обработки. Возможны конструктивные варианты: преобразующий блок и устройство отображения информации могут находиться как в одном корпусе, так и в разных, но соединенных кабелем.

С помощью поверочной установки, помимо самой контролирующей процедуры, можно производить настройку счётчиков и расходомеров, калибровку, юстировку и прочие регулировочные действия.

Классификация поверочных приборов

Поверочные установки отличаются по ряду факторов.

По уровню автоматизации аппараты делятся на 3 группы:

неавтоматические;
автоматические;
автоматизированные — обеспечивающие в автоматическом режиме частичные измерения.

По уровню стандартизации приборы классифицируются:

на стандартизированные;
уникальные — для решения специальной измерительной задачи.

По отношению к месту эксплуатации выделяют устройства:

стационарные;
переносные (портативные).

Например, поверочная стационарная установка в электротехнике помогает регулировать, проверять и настраивать:

однофазные и трёхфазные электросчётчики;
ваттметры;
варметры;
фазометры;
частотомеры;
вольтметры и т. д.

Поверочная установка может работать автономно и в комплексе с компьютером. Возможны варианты конструкций в зависимости от габаритов стенда и допустимого числа подключённых к нему средств измерений.

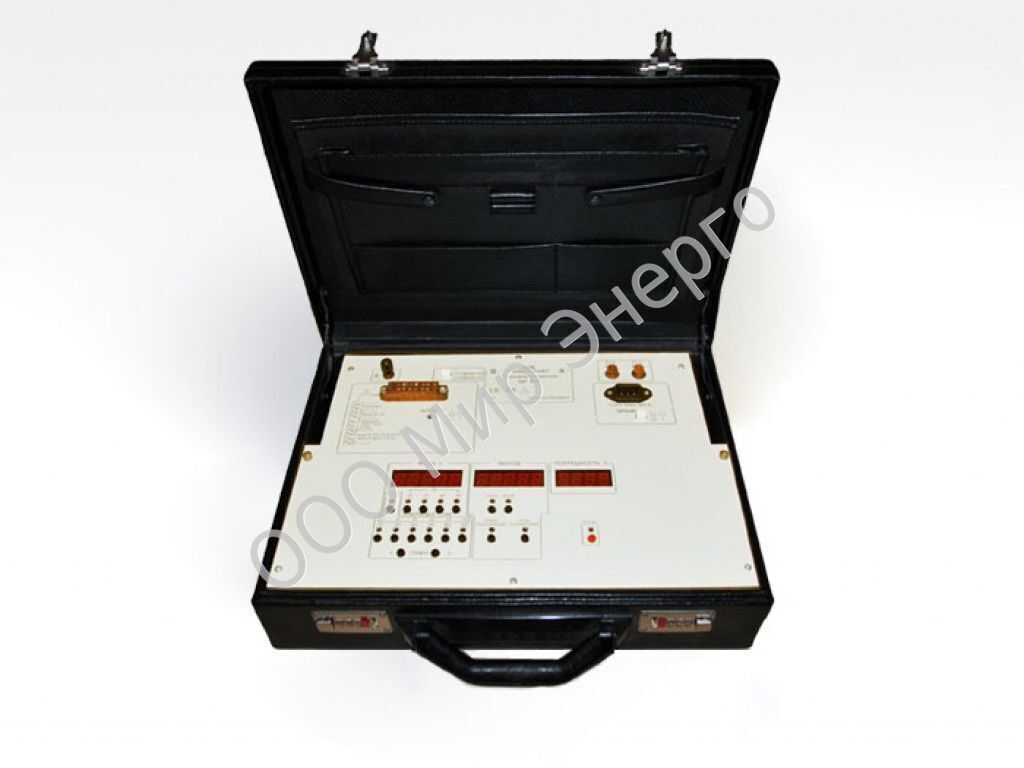

С помощью переносных поверочных устройств можно тестировать счётчики под определённой нагрузкой, а также поверять цифровые и аналоговые амперметры, ваттметры и вольтметры. Такие контролирующие аппараты допускается использовать и на производстве, и в быту.

Трёхфазная переносная поверочная установка контролирует состояние счётчиков на объектах; многофункциональная имеет более широкую сферу применения, нежели специализированная; эталонная служит для высокоточных поверок.

Среди разнообразных поверочных приборов электротехнического направления стоит отметить следующие:

стационарную установку «НЕВА-Тест 6303»;
установку технологического прогона «НЕВА-Тест 6325»;
портативную установку «НЕВА-Тест 3303П»;
многофункциональный прибор «НЕВА-Тест 7203».

Порядок проведения поверок

Поверки могут быть следующих разновидностей:

первичная — обязательна при запуске средства измерения в эксплуатацию или после его ремонта;
периодическая — производится согласно установленному межповерочному интервалу;
внеочередная — при вводе в эксплуатацию счётчика или расходомера после длительного хранения или утери документального подтверждения поверки прибора;
инспекционная — осуществляется государственным метрологическим надзором;
экспертная — необходима в случае разногласий по характеристикам средства измерения, проводится по требованию суда или прокуратуры.

Что касается периодического контроля с помощью поверочной установки, то его проводят представители государственной метрологической службы по утверждённым графикам, которые составляются соответствующими подразделениями предприятий и утверждаются руководителями.

Портативная система обучения калибровке | Tech-Labs

DAC Worldwide Training Solutions

DAC Training Systems

Process Control & Instrumentation

Номер позиции:

616-000

Практические навыки управления технологическими процессами

Системы управления технологическими процессами и газами переменные, такие как уровень жидкости, скорость потока, давление, температура и уровень pH. Эти многогранные системы являются важной частью крупных отраслей промышленности, таких как производство электроэнергии, нефтепереработка, нефтехимия, химическое производство, фармацевтика, биотехнологии, пищевая промышленность и розлив.

Портативная система обучения калибровке DAC Worldwide (616-000) представляет собой портативную настольную рабочую станцию для калибровки приборов, которая позволяет удобно тестировать и калибровать приборы, контроллеры процессов и другие компоненты, связанные с приборами и управлением технологическими процессами.

Портативная система обучения калибровке включает в себя панель пневматической калибровки и проверки с контрольными манометрами и регуляторами, а также панель электрической калибровки и проверки, включающую цифровые измерители, преобразовательные резисторы и подключения к источнику питания. Панели монтируются на отдельно стоящей раме. Дополнительные блоки рамы могут быть добавлены для установки дополнительных ленточных самописцев, калибровочного оборудования, устанавливаемого на панели, и приборов, устанавливаемых в стойку.

Портативная система обучения калибровке может быть напрямую привязана к соответствующему учебному оборудованию управления технологическим процессом через электрические и пневматические «свободные линии» или использоваться в качестве автономного портативного рабочего места для калибровки.

Для работы системы требуется комплект экономичного стандартного испытательного и калибровочного оборудования #600-006A. Его также можно использовать с дополнительной обучающей системой управления технологическим процессом с 4 переменными № 603-000. Система включает в себя следующее: автоматический выключатель с контрольной лампочкой, цифровой амперметр, цифровой вольтметр, источник питания, преобразовательные резисторы, два регулятора подачи воздуха, контрольный манометр, пять розеток на 110 В, стойку для крепления прибора и № 616-500 Руководство по использованию/упражнениям.

Особенности и характеристики

Требования к обслуживанию: электричество – 110/230 В переменного тока, 50/60 Гц; подача приборного воздуха.
Силовой автоматический выключатель с контрольной лампой.
Цифровой амперметр, 0–200 мА постоянного тока.
Цифровой вольтметр, 0–200 В постоянного тока.
Регулируемый блок питания 24 В пост. тока, 2,4 А.
Источник питания с переменным выходом, 1,5–35 В пост. тока, 1 А.
Преобразовательные резисторы, 100 Ом и 250 Ом.
Прецизионный регулятор подачи воздуха с 3,5-дюймовым манометром 0-30 PSI, точностью 0,5 % и быстроразъемными трубными соединениями.
Прецизионный регулятор подачи воздуха с 3,5-дюймовым манометром 0-60 PSI, точностью 0,5 % и быстроразъемными трубными соединениями.
Контрольный манометр, 3,5 дюйма, 0–30 фунтов на кв. дюйм, точность 0,5 %, с быстроразъемным трубным соединением.
Пять дуплексных розеток на 110 В переменного тока с защитой от замыкания на землю.
Обеспечение свободных электрических и пневматических соединений, позволяющих напрямую подключаться к соответствующему учебному оборудованию по управлению технологическим процессом.
Сварная стальная стойка для крепления приборов для установки ячеек D/P и датчиков давления.
Сварная алюминиевая опорная конструкция с резиновыми ножками.
Все поверхности с порошковым покрытием.
Соединительная трубка, 1/4 дюйма. диаметр, (25 футов).
Труборез.
Восемь (8) трубных фитингов.
Восемнадцать (18) коммутационных шнуров типа «банановый разъем».
Обрешетка для перевозки автомобильным транспортом.
Размеры продукта : 14″ Д x 20″ Ш x 23″ В

Опции

#600-006A — Комплект для тестирования и калибровки, переносной, экономичный (обязательно)
№ 581-007 – Приборы, 5-е изд.
#600-110 – Коробка десятилетия сопротивления с выводами
#600-111 – Сухой калибратор температуры
#610-001 – Ленточный самописец, настольный
#910 – Роликовая стойка в сборе
№ 945 — Образец опорной панели в сборе
№ 585-007 – Учебник «Контрольно-измерительные приборы технологических установок» (Саймонс).
#600-205 – Цифровой мультиметр/калибратор процессов (альтернативный калибровочный прибор).
#600-301 – Набор инструментов для слесаря, базовый.
№ 616-004 — Модернизация узла двойной рамы/базовой плиты, с одной заглушкой 19 дюймов. панель стойки и одна дополнительная панель замка.
№ 616-007 – Трос для электрического соединения (позволяет подключаться к свободным линиям тренажера через многоконтактный разъем).
#616-500 – Руководство по использованию (дополнительно).
#616-PAC — Калибровочная рабочая станция, портативная, комплект для быстрого запуска (включает: 616-PAC, 600-006A, 600-051, 600-111, 945, 600-301, 905Вт, 581-007)
#905W — Скамья со складными ножками, столешницей из ламинированного дерева и запираемым ящиком для хранения.

Посетите DAC Worldwide для получения дополнительной информации о доступных системах обучения.

Производитель:

DAC по всему миру

Запрос информации

Портативная автоматизированная система вибрационной калибровки

Портативная система вибрационной калибровки серии 9140 переносит калибровочную лабораторию на объект к вашим датчикам. Калибровка датчиков вибрации с беспрецедентной портативностью и автоматизацией, с уверенностью в результатах, доступности данных в будущем, и способность выдержать проверку метрологических требований ISO 17025.

Серия 9140 сочетает в себе две измерительные платформы мирового класса — портативный калибратор вибрации модели C9110D и рабочую станцию точной калибровки датчиков модели 9155D. Портативный вибрационный калибратор обеспечивает прочность и надежность для калибровки датчика вибрации в самых жестких условиях испытаний. Программное обеспечение обеспечивает лабораторный контроль, автоматизацию и базу данных измерений.

Особенности

Система с питанием от батареи предназначена для путешествий в полевых условиях
Портативный калибратор вибраций упакован в прочный корпус Pelican Storm Case™
Пользователи полностью обучены работе с системой за несколько часов
Принесите калибровочную лабораторию на объект к своим датчикам

Приложения

Аккредитованные калибровки в полевых условиях или в лаборатории
Выполнение внутренних требований к качеству вашей организации
Немедленная проверка датчиков на месте до и после испытаний
Калибровка и проверка датчиков на месте установки

Технические характеристики
Конфигурации
Поддержка
Ресурсы и обучение

Технические характеристики

Просмотреть техническое описание | View Specification Sheet

9140D Series
Frequency Range	5 to 10 000 Hz ^[1]
Maximum Acceleration	10 g pk
Sensor Types	Ускорение, скорость, перемещение
Sensor Operation Types	ICP ^® , ^{Voltage Output ^[2] , Charge, Differential Charge ^[2] , Piezoresistive ^[2] , ^{Capacitive ^[2]}}
Типы испытаний	Развертка по частоте, развертка по амплитуде ^[3]
Модель калибратора	C9110D

С полезной нагрузкой 0 [1 грамм]
[2] Формирование сигнала для этих типов работы датчика не включено. Однако они поддерживаются программно.
[3] Линейность.

Конфигурации

Более полный список принадлежностей см. в Спецификации продукта.

Model	Description
K9140D10	Complete kit of C9110D Portable Vibration Calibrator, Windows laptop PC with complete software configuration, verification sensor, 003C03 sensor cable, and specialized USB connection cable .
K9140D	Включает портативный калибратор вибрации C9110D, USB-кабель 9100-USB00 и программное обеспечение. Клиент устанавливает программное обеспечение на предоставленный им ПК с ОС Windows.
K9140-SW	9155D Программное обеспечение для калибровки и специальный соединительный USB-кабель. Требуется ПК с ОС Windows и портативный калибратор вибрации 9110D или C9110D.
9100-CBL00	Запасной соединительный кабель USB ^[1]

[1] Предупреждение. Всегда используйте USB-кабель TMS 9100-USB00. Другие кабели USB-A-USB-A можно приобрести в рознице или в Интернете, но эти кабели представляют значительный риск повреждения USB-порта на ПК или PVC.

Поддержка

Начало работы

Какой калибратор мне подходит?

Проверка приборов для измерения вибрации

Практическое руководство. Проверка приборов с помощью калибратора

Проверка отключения? Ограниченный бюджет?

Аренда портативного калибратора

Поддержка продукта при покупке

Отслеживаемый сертификат NIST о калибровке, аккредитованный A2LA по ISO 17025 Образовательный портал
Учебные видеоролики
- Проверка контура вибрационной сигнализации
Статьи
- Ежеквартальный отчет о промышленной вибрации — Архив выпусков
Другие варианты мониторинга
- Мониторинг состояния производства электроэнергии
Портативные системы калибровки вибрации позволяют перемещаться с одного объекта на другой, удерживая испытательный датчик в непосредственной близости от машины, наземного транспортного средства, или летательные аппараты, находящиеся на испытаниях или наблюдении.
