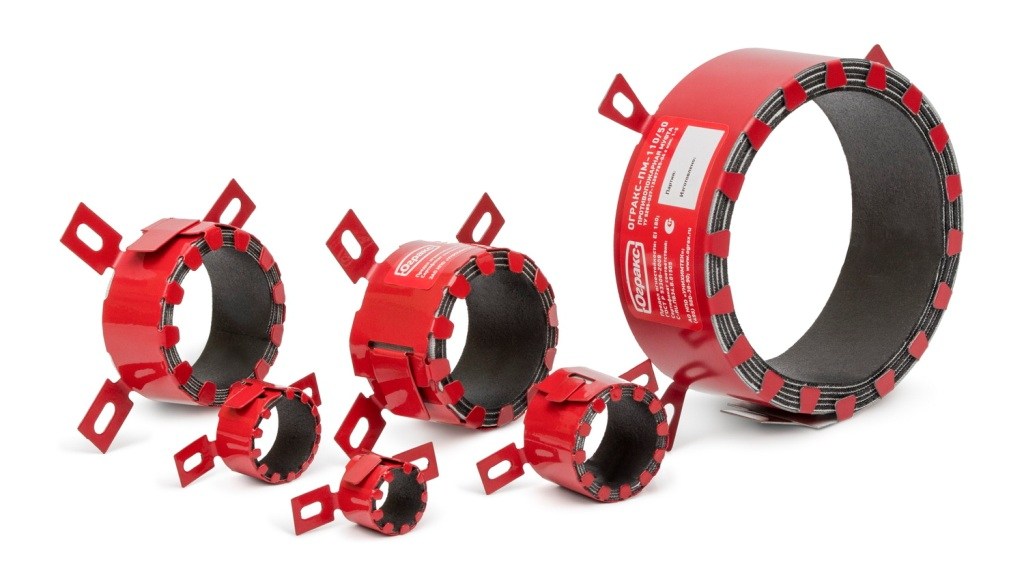

Противопожарная муфта (манжета)

Для того чтобы возводить современные здания и сооружения различного функционального назначения – от многоэтажных жилых домов до огромных спортивных, культурно-развлекательных комплексов, отличающиеся как большой высотой, полезной площадью, так и сложными архитектурными, объемно-планировочными решениями; сегодня специалистами проектно-конструкторских институтов, бюро, строительно-монтажных компаний используется множество новых материалов, о которых ранее по разным причинам и речи быть не могло.

Одна из них – это несоответствие требованиям пожарной безопасности в строительстве, прописанное в государственных нормах/правилах. Выражается это в горючести, дымообразующей способности, небольшом пределе огнестойкости строительных конструкций, материалов. Однако возможность как значительно удешевить строительство зданий/сооружений в целом, так и снизить нагрузку на несущие конструкции строений постоянно требовало новых, порой неожиданных решений.

Использование таких веществ и материалов, как сталь, алюминий, пластик, полимеры позволило бы решить множество проблем в строительной отрасли. Если для металлических конструкций возможно выполнение огнезащиты мастиками, покрытиями, красками, то защитить пластиковые/полимерные изделия, и прежде всего трубы различного диаметра из полиэтилена, полипропилена или поливинилхлорида, подобным образом невозможно. Но, ученые, конструкторы придумали весьма простое, оригинальное решение, позволившее использовать их без ущерба для огнестойкости зданий, безопасности людей, находящихся в них.

Установка

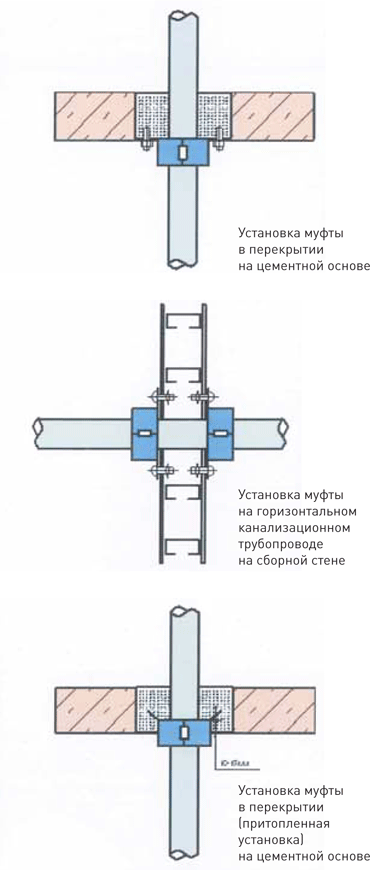

Варианты установки противопожарных муфт

Именно таким способом удалось добиться разрешения на использование довольно легко деформирующихся, плавящихся под тепловым воздействием пожара, сгораемых/разрушающихся трубопроводов из полимерных/пластиковых материалов для внутренней разводки водоснабжения, водоотведения в зданиях, сооружениях.

Это не противоречит требованиям строительных норм/правил, таких как СП 30. 13330.2016 «СНиП 2.04.01-85* Внутренний водопровод/канализация зданий», при условии установки противопожарных муфт согласно указаниям п. 4. ст. 137 ФЗ № 123, п. 4.23 СП 40-107-2003, п.п. 3.1, 3. 2 ГОСТ Р 53306-2009 при пересечении противопожарных преград – перегородок, стен, междуэтажных помещений, делящих строения на пожарные отсеки, квартиры и другие части/помещения. Это необходимо для обеспечения требуемого предела стойкости к огню строительных конструкций, исключения распространения пламени и дыма между ними, в случае возникновения пожара; что приводит, как правило, к выгоранию труб из полимерных материалов, образованию сквозных отверстий в строительных проемах.

Устройство противопожарной муфты – разъемного кольца/хомута с фиксирующей застежкой довольно простое:

  • Корпус, изготовленный из металла – сплавов алюминия или железа, в том числе из нержавеющей стали. Часто покрыт краской в декоративных целях, чтобы не портить интерьер отделки помещений, а также для защиты от коррозии.
  • Замок-застежка, стягивающий муфту, надежно фиксируя ее на трубе. Изготавливается из легированной стали, обладающей высокой прочностью, т.к. на него приходится большая часть эксплуатационной нагрузки.
  • Огнезащитный, расширяющийся/вспучивающийся под действием высокой температуры пожара, вкладыш, выполненный в виде ленты. Он нейтрален к воде, что важно, т.к. протечки в системах водоснабжении и канализации не редкость; пластичен, не токсичен, не имеет запаха. Под воздействием теплового воздействия пожара, быстро передающегося через металлический корпус муфты, в считанные секунды вспучивается, заполняя проем в противопожарной преграде.
  • Крепления на корпусе муфты для монтажа на потолок/пол, стену/противопожарную перегородку.
  • На торцах корпуса ППМ имеются зубцы, предназначенные для удержания терморасширяющегося материала внутри его.

Важно: кроме пассивной огнезащиты строительных проемов/отверстий, противопожарные муфты дополнительно фиксируют/удерживают вертикальные горизонтальные участки трубопроводы внутренних инженерных систем водоснабжения/канализации, придавая им надежность, в том числе в плане герметичности, прочности соединений/стыков.

Монтаж

Монтаж противопожарной муфты

Его упрощает, облегчает несложная конструкция таких устройств, позволяющая вести установку как в процессе разводки трубопроводов внутренних систем водоснабжения/канализации на стадии строительства, реконструкции/ремонта, так и в любой момент смонтировать их в уже эксплуатируемых, давно возведенных зданиях; резко повысив их сопротивление к распространению огня, дыма внутри строений через проемы для прокладки инженерных коммуникаций жизнеобеспечения, т.к. противопожарная муфта накладывается/фиксируется на установленные трубы.

Остается только закрепить ее шурупами на стене/перегородке или к полу/потолку. Следует отметить, что в промышленных зданиях строительные проемы в местах прохождения как инженерных систем водопровода/канализации, так и электрических трасс, других коммуникаций следует дополнительно тщательно заделать противопожарной огнестойкой монтажной пеной, мастикой или мокрой штукатуркой для обеспечения герметичности пожарного отсека/помещения, требуемого предела стойкости к огню строительных конструкций.

Возможен также монтаж ППМ частично внутри строительного проема в стене или перекрытии, так чтобы наружу выступала верхняя часть корпуса, с последующим заполнением его бетонным раствором/мокрой штукатуркой или огнестойкой пеной. В таких случаях не следует загибать к корпусу крепежные элементы корпуса муфты для большей надежности, жесткости соединительного узла внутри противопожарной преграды.

Для повышения надежности заполнения строительных отверстий/проемов в случае возникновения пожара ППМ монтируют с обеих сторон противопожарной преграды, соединяя металлическими стяжками.

На канализацию

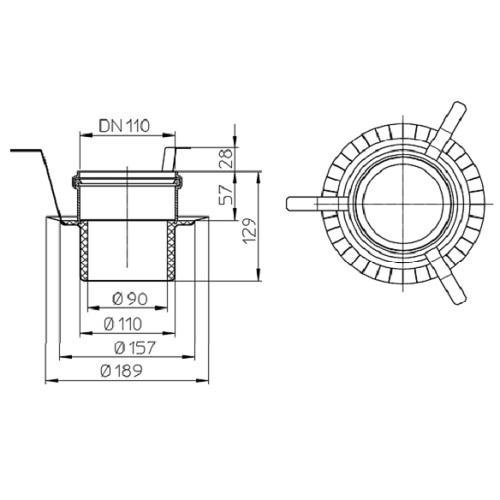

Противопожарная муфта на канализационный стояк

Даже более нужна в плане защиты строительных отверстий/проемов от проникновения через них продуктов горения, пламени в смежные по вертикали/горизонтали помещения, чем такое огнепреграждающее устройство на трубы системы водоснабжения/отведения; просто потому, что они гораздо большего диаметра.

Стоит знать: область использования противопожарных муфт ограничена только внутренними трубопроводами систем жизнеобеспечения, выполненными из пластика, полимерных материалов. На металлические, в том числе оцинкованные, чугунные трубы устанавливать ППМ необязательно, не требуется нормативными документами по ПБ.

На трубу

Противопожарные муфты на трубах

Устанавливают в зданиях различного назначения, в которых смонтированы внутренние инженерные коммуникации из полимерных труб в:

  • жилых зданиях, прежде всего в многоквартирных домах;
  • зданиях лечебно-профилактических, оздоровительных, социальных учреждений – поликлиник, больниц, санаториев, домов престарелых, восстановления/реабилитации;
  • гостиницах, отелях, общежитиях, домах отдыха;
  • зданиях/сооружениях промышленных предприятий;
  • торгово-развлекательных, офисных комплексах;
  • зданиях аэропортов и вокзалов.

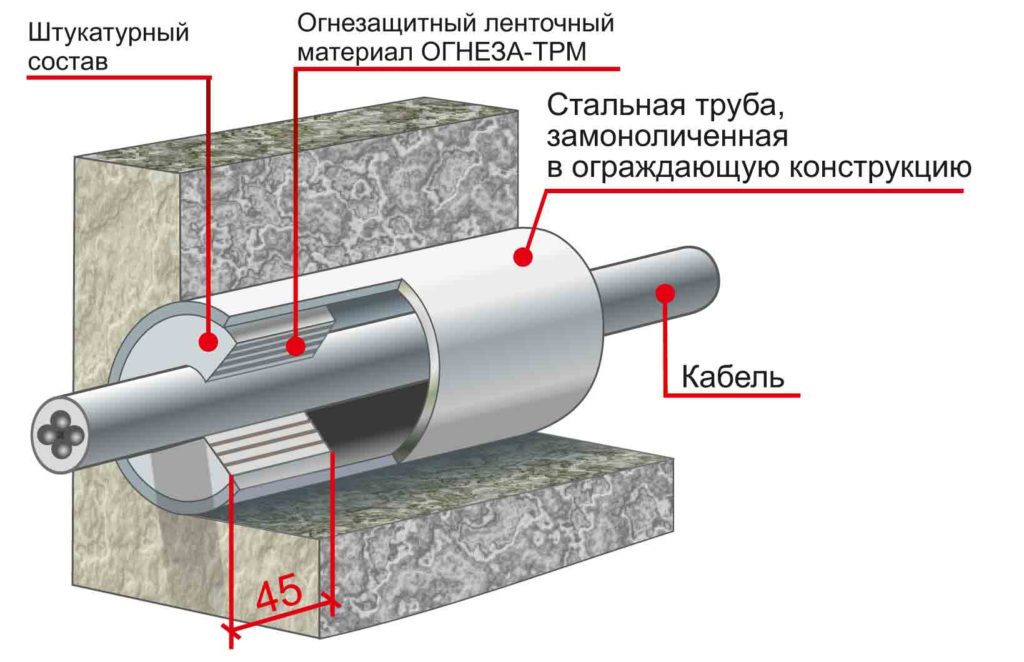

Противопожарная муфта для кабельной проходке

Самосрабатывающие на трубах

Обладают следующими преимуществами:

  • Огнестойкость – до 180 мин, что позволяет обеспечивать требуемый противопожарными нормами/правилами предел стойкости к огню всех типов внутренних преград – противопожарных стен, перегородок, перекрытий.
  • Они работоспособны при установке в любом пространственном положении – горизонтальном/вертикальном, под углом, если это необходимо в процессе монтажа инженерных систем внутри здания.
  • Период службы сравним со сроком эксплуатации здания до капитального ремонта, реконструкции, независимо от влажности воздуха, температурного режима в них.
  • Простота и легкость установки разъемной конструкции муфты/хомута.
  • Возможность установки на полимерные трубопроводы водоснабжения, канализации не только в новостроящихся объектах, но и в давно эксплуатируемых зданиях, в том числе во время проведения реконструкции, капитального и текущего ремонта.
  • При замене части или всего стояка, или разводки из полимерной трубы, необязательно снимать/демонтировать уже установленные муфты, достаточно их ослабить, что позволит удалить/смонтировать участки трубопроводов.
  • Не требуется специальное техническое обслуживание таких огнепреграждающих устройств, достаточно периодически визуально обследовать их конструкции для выявления следов коррозии элементов из металла, надежность крепления к стенам/перегородкам или перекрытиям, плотность посадки муфты на трубу.

В том числе все это, позволило склонить чашу весов в сторону необходимости/полезности использования труб из полимерных материалов вместо тяжелых, дорогостоящих стальных, чугунных инженерных сетей водоснабжения, канализации, включая ливневую, внутри зданий/сооружений.

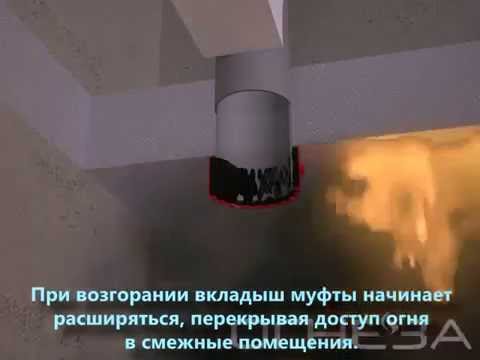

Принцип работы

Производители и модели

Основная характеристика этого пожарно-технического изделия – диаметр. Так, разнообразие выпускаемых ППМ позволяет устанавливать их на канализационные трубы всех распространенных типоразмеров по наружному диаметру – от 50 мм для водоотведения до 110/160 мм для внутриквартирных/офисных стояков.

На российском рынке представлено немало ППМ различных производителей, например, следующие:

  • «ОГНЕЗА-ПМ». Компания «ОГНЕЗА» из Санкт-Петербурга производит весь спектр типоразмеров ППМ от 20 до 160 мм по внутреннему диаметру пластиковой/полимерной трубы. Цвет корпуса – белый/красный. Толщина терморасширяющегося вкладыша – от 4 до 15 мм. Вес изделия – от 55 до 900 г. Возможно изготовление по размерам заказчика.

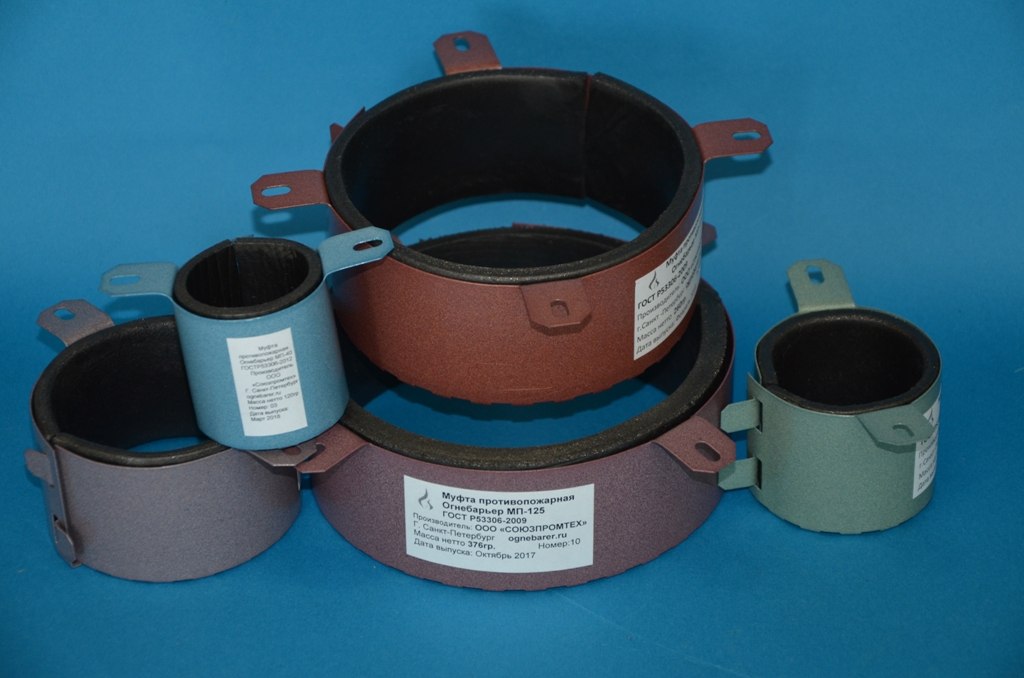

  • «Огнебарьер». ППМ в корпусе из оцинкованной/нержавеющей стали под такой торговой маркой выпускает компания «СОЮЗПРОМТЕХ» из Санкт-Петербурга, специализирующаяся на выпуске огнезащитных материалов и устройств.
  • ППМ «Феникс» инжиниринговой компании «Унитэкс» из Москвы. Диаметр изделий – от 16 до 200 мм с высокой огнестойкостью – EI Корпус из нержавеющей стали с ленточным хомутом червячного типа.
  • ППМ «ЭГИДА-ПМ» диаметром от 20 до 160 мм в стальном корпусе с порошковым покрытием серого цвета, выпускаются ООО «ЭГИДА-ПРОФ» (г. Санкт-Петербург). Огнестойкость – EI

В заключение следует сказать, что не стоит пренебрегать установкой этих недорогих, но весьма эффективных устройств, как при массовом строительстве жилых многоквартирных, общественных зданий, строений промышленных предприятий, так и при возведении частных/индивидуальных, а также блокированных домов/таунхаусов; т.

к. при небольших затратах это позволит избежать разрушений, большого материального ущерба в случае пожара.

Установка противопожарных муфт в канализации

Выберите категорию:
Все Канализационные трубы и фитинги SINIKON » Внутренняя канализация SINIKON STANDART » Бесшумная канализация SINIKON COMFORT » Наружная канализация SINIKON UNIVERSAL » Внутренние водостоки SINIKON Rain Flow » Трапы канализационные » Противопожарные муфты Трубы и фитинги для тепло- и водоснабжения » Трубы и фитинги из полипропилена PP-R VALFEX » Трубы и фитинги из полипропилена PP-R-100 PRO AQUA » Трубы и фитинги для тепло- и водоснабжения RAUTITAN, Rehau » Трубы и фитинги для водяного теплого пола RAUTHERM S, Rehau » Трубы PEX-b SINIKON THERMOLINE и РЕ-RT SINIKON PROLINE » Аксиальные фитинги PEX » Система GX для труб PEX » Клеевое напорное ПВХ » Противопожарные муфты Канализационное оборудование HL (HUTTERER & LECHNER) Запорно-регулирующая арматура » Краны шаровые латунные »» Краны шаровые латунные Valfex »» Краны шаровые латунные Aquasfera »» Краны шаровые латунные VALTEC BASE »» Краны шаровые латунные Bugatti »» Краны шаровые латунные ITAP » Краны шаровые стальные »» Краны шаровые стальные 11с10фт Broen »» Краны шаровые стальные 11с67п Маршал » Регуляторы давления воды » Воздухоотводчики » Термостатические клапана для радиаторов » Фильтры сетчатые » Клапаны обратные Контрольно-измерительные приборы » Счетчики воды » Счетчики тепла » Манометры и термоманометры » Термометры Соединительные части » Аксиальные фитинги PEX » Фитинги латунные GX PEX » Фитинги латунные » Фитинги чугунные » Фитинги стальные Хомуты и крепеж » Хомуты сантехнические с зеленой полосой » Хомуты трубные сантехнические Стандарт » Хомуты трубные под высокую нагрузку » Хомуты для труб SML » Хомуты для спринклерных труб » Метизы для хомутов Теплоизоляция и уплотнения » Теплоизоляция ENERGOFLEX »» Трубки ENERGOFLEX SUPER »» Трубки ENERGOFLEX BLACK STAR и BLACK STAR Split »» Рулоны ENERGOFLEX »» Аксессуары ENERGOFLEX » Теплоизоляция K-FLEX »» Трубки K-FLEX ST »» Трубки K-FLEX SOLAR HT »» Рулоны K-FLEX »» Аксессуары K-FLEX » Уплотнительные материалы Трубы и фитинги чугунные безраструбные SML Инсталляции для подвесной сантехники Грувлочные соединения Детали стального трубопровода » Фланцы стальные

Название:

Артикул:

Текст:

Производитель:
ВсеСиникон, РоссияAQUERHL, АвстрияРоссияBugatti, ИталияЕМКА, РоссияИтэлма, РоссияICMA, ИталияWIKA, ГерманияROLS ISOMARKETITAP, ИталияGebatoutVALTEC, ИталияRehau, ГерманияValsir, ИталияKRONTIF, РОССИЯAquasfera, КитайVALFEX, РоссияРОСМА, РосияЗавод К-ФлексMAYERPro Aqua, РоссияUnipak, ДанияLoctite, от HenkelNO NAMEКНРОГРАКС, ГК УНИХИМТЕК, РоссияФеникс, Компания Унитэк, РоссияОГНЕЗА, РоссияWatts, ГерманияЗавод теплотехнических приборов, Республика БеларусьOLI, ПортугалияТатполимерGiacomini

Результатов на странице: 5203550658095

Конструкция муфт пожарных рукавов



Прежде чем приступать к соединению пожарного рукава, необходимо понимание того, что такое компенсационная кольцевая муфта, названия ее частей и как это работает.

Концепция проста: латунное кольцо расширяется внутри пожарного шланга, который прижимает его к чаше муфты. Все важные детали находятся внутри муфты.

К слева — набор стандартных 1-1/2-дюймовых компенсационных муфт для двойной рубашки. пожарный шланг. Муфта с открытой резьбой является муфтой с наружной резьбой. Муфта с внутренней резьбой оснащена вертлюгом с внутренней резьбой. Вертлюг на современных муфтах удерживается стопорным кольцом типа «поршневое кольцо». который нельзя снять после сборки. Старые муфты могут иметь заглушка на женский вертлюг. Наличие вилки указывает на то, что вертлюг держится на подшипниках, которые снимаются и устанавливаются через отверстие пробка заполняется.

Раньше можно было просто заменить вертлюг если он стал не круглым или поврежденным. К сожалению, современные муфты имеют подлежит полной замене при повреждении вертлюга.

Приподнятые гребни на теле самца и вертлюжок самки известны как коромысла. Эти выступы входят в зацепление с гаечными ключами затягивать и ослаблять муфты. Выемка на ушках называется выемка хигби или разрез хигби (я также видел, как это пишется как хигби). Выемка точно указывает, где начинается первый поток. Если вы внимательно посмотрите, вы видно, что резьба только начинается там, где выемка находится на охватываемой муфте. Когда пожарный спешит соединить два шланга, он может совместить пазы и будете вознаграждены зацеплением резьбы менее чем на пол-оборота вертлюга.

часть муфты, к которой присоединен шланг, называется чашей. Как и ты на картинке слева видно, что чаша имеет отчетливые гребни. Гребни имеют почти острую кромку, наклоненную к задней части муфты и идет прямо вперед. Эта геометрия помогает вставлять шланг, но фиксирует шланг на месте после расширения расширительного кольца.

Закругленная кромка отверстия немного меньше в диаметре чем остальная часть чаши. Правильно установленное и расширенное кольцо заклинит шланг против этого меньшего отверстия в качестве дополнительного средства для сохранить пожарный шланг.









Имеются две прокладки, связанные с внутренней муфтой и один с мужской муфтой. Поворотная (или торцевая) прокладка вставляется в поворот муфты с внутренней резьбой для ее герметизации при подсоединении к нагнетанию или патрубку связь. Другая прокладка известна как хвостовая (или торцевая) прокладка. хвостовая прокладка образует уплотнение между компенсационным кольцом и муфтой. Хотя есть небольшая разница во внешнем диаметре, самый простой способ определить две прокладки друг от друга-это толщина. Хвостовая прокладка в два раза толще, чем поворотная прокладка, как видно на этом снимке.













Расширительное кольцо является наиболее важной частью всей установки. Это это кольцо, которое при расширении плотно прижимает шланг к чаше муфту при герметизации хвостовой прокладки. Компенсационные кольца скошенный на одном конце, чтобы облегчить установку. Картинка слева показаны компенсационные кольца для шлангов диаметром 1″, 1-1/2″, 1-3/4″, 2-1/2″ и 3″.  скошенный край можно увидеть на самом большом из колец.





Адаптеры и фитинги для пожарных шлангов: Полное руководство

Адаптеры для пожарных шлангов — это небольшие, но важные компоненты, которые уменьшают вес пожарной машины и повышают готовность

Американские пожарные машины часто бывают очень большими. Подобно гигантским ящикам для инструментов с колесами, эти транспортные средства перевозят тысячи фунтов шлангов, инструментов, людей и воды. Адаптеры и фитинги для пожарных рукавов, вероятно, являются одними из самых маленьких продуктов на этих двигателях, но они играют важную роль в снижении нагрузки и играют решающую роль в обеспечении готовности пожарных ко всему.

Чтобы получить представление о том, что есть на рынке, чем отличаются эти фитинги и на что обращать внимание при выборе переходника для пожарного рукава, читайте дальше.

Вы также можете щелкнуть здесь, чтобы просмотреть наш выбор адаптеров для пожарных рукавов .

Типы резьбы определяют, какие шланги и оборудование соединяются

Большинство фитингов и адаптеров пожарных шлангов имеют резьбовые концы. Мужские концы соединяются только с женскими концами того же размера (и наоборот). И по большей части разные стили резьбы не взаимозаменяемы. Их угол (шаг), расстояние и диаметр различаются. Смешивание этих типов резьбы может привести к протечке или слету фитингов под давлением, что создает опасность для пожарных и людей, которых они защищают.

Каждый из этих фитингов имеет разную наружную резьбу. На фото слева направо: NPSH, NST x NST и NPT x NST.

В то время как стандарты резьбы варьируются от места к месту, адаптеры, предназначенные для пожарных рукавов, обычно имеют одну из следующих характеристик:

  • Чаще всего: Резьба национального стандарта/шланга (NST или NH)
  • Второй по частоте: Прямой шланг/железная трубная резьба National Pipe (NPSH или IPT)
  • При тушении пожаров в дикой природе и специальном использовании: Резьба для садового шланга (GHT)
  • Для подключения к стационарным системам трубопроводов или манометрам: Национальная трубная резьба (NPT)

Фитинги с национальной трубной резьбой (NPT) являются одними из самых запутанных в пожарной службе. И вот почему: когда две резьбы NPT свинчиваются, они остаются навсегда. Однако некоторые фитинги с резьбой NPT и фитинги с резьбой NPSH могут временно соединяться.

Но есть большое предостережение : к фитингам NPSH можно временно прикреплять только наружную резьбу NPT. Соединение фитинга с наружной резьбой NPSH с фитингом с внутренней резьбой NPT обеспечивает постоянное соединение.

Короче говоря, соблюдайте следующие правила при использовании переходников с резьбой NPT:

  • Концы с наружной резьбой NPT – подсоедините их к пожарным шлангам NPSH или трубам с внутренней резьбой NPT
  • Концы с внутренней резьбой NPT – подсоединяйте их только к концам с наружной резьбой NPT для стационарной установки на пожарные насосы или системы трубопроводов

Различные типы пожарного оборудования имеют разный пол резьбы.

Наружная или внутренняя резьба на фитингах и адаптерах пожарных рукавов подсоединяется к соответствующим входным или выходным отверстиям на пожарном оборудовании. В большинстве случаев оборудование, выпускающее воду, имеет выпускное отверстие с наружной резьбой, очень похожее на садовый шланг, а отверстия для подачи воды имеют фиксированную внутреннюю резьбу или внутренние шарниры.

Хотя решение о том, какие компоненты и какие потоки использовать, должны решать пожарные службы и местные органы власти, большинство из них следуют нескольким простым соглашениям. Вот краткий список пожарного оборудования и типовых соединений, которые они обычно имеют:

  • Пожарные шланги имеют муфту на одном конце и муфту на другом, что позволяет пожарным соединять шланги вместе по мере необходимости.
  • Соединения пожарной части (FDC) используют шарнирные соединения с внутренней резьбой. FDC подключаются к пожарным шлангам с наружной резьбой для подачи воды в спринклерные системы пожаротушения и стояки.
Вертлюги с внутренней резьбой на пожарных соединениях позволяют пожарным быстро подсоединять шланги с наружной резьбой.
  • Насадки для пожарных шлангов имеют входные отверстия с внутренней резьбой, которые соединяются с пожарными рукавами с наружными концами.
  • Пожарные гидранты имеют выходы или патрубки с наружной резьбой.
  • Сухие гидранты представляют собой трубы, подсоединенные к источникам воды без давления, таким как озера или пруды. Выбор мужской или женской резьбы варьируется от места к месту.
  • Шланговые угловые клапаны, 9 шт.0097, часто используемый с постоянными установками шлангов внутри помещений, имеет выходы с наружной или внутренней резьбой. В поворотных стойках для шлангов обычно используются клапаны для шлангов с входными отверстиями с внутренней резьбой, что позволяет прикрепить ниппель с двойной наружной резьбой. В стационарных угловых клапанах для шлангов, таких как шланги со стойкой и катушкой, могут использоваться выходы с наружной резьбой.
Такие компактные угловые клапаны для шлангов играют важную роль в системах противопожарной защиты помещений.

Некоторые пожарные рукава и оборудование соединяются без резьбы

Несмотря на то, что резьбовые переходники и фитинги для пожарных рукавов являются обычным явлением, во многих шлангах, клапанах и насосах используются безрезьбовые соединения, называемые соединениями Storz. Эти фитинги были популярны на европейских пожарных шлангах, гидрантах и ​​другом оборудовании на протяжении десятилетий, и теперь они все чаще используются в Соединенных Штатах. В то время как производители предлагают муфты Storz больших и малых размеров, американские пожарные службы в основном используют размеры четырех и пяти дюймов со следующим оборудованием:

  • Муфты для пожарных рукавов
  • Розетки для пожарных частей
  • Впускные и выпускные отверстия танкеров/двигателей
  • «Насосные сопла» большого диаметра на пожарных гидрантах
Этот все более распространенный тип гидранта использует Storz на самом большом отверстии с меньшими резьбовыми патрубками с обеих сторон. Источник изображения: город Тонганокси, штат Канзас,

Некоторые переходники прекрасно соединяют пожарное оборудование (но с другой резьбой). Сотни зданий в Окленде, штат Калифорния, быстро горят, пожарная служба вызвала помощь (скачать PDF). Но огонь разросся до огромных масштабов, отчасти потому, что у приезжавших пожарных не было подходящих адаптеров для оклендских гидрантов, в которых использовались 3-дюймовые соединения вместо стандартного размера 2 1/2 дюйма.

В этом разделе мы рассмотрим фурнитуру, используемую в подобных ситуациях, когда:

  • Пожарные подразделения соседних юрисдикций объединяют силы (операции взаимопомощи)
  • Новое или пожертвованное оборудование нельзя подключить к существующему оборудованию

Storz x 4 1/2″ NST

Обычное применение: Соединение стандартных входов гидрантов 4 1/2″ со шлангом Storz большого диаметра.

Адаптер Storz 5″ x 4 1/2″ с резьбой национального стандарта (NST).

Поворотные переходники – 1 1/2″ или 2 1/2″, внутренняя резьба NST на наружную резьбу NPT (различные)

Обычное применение: Соединение поворотного конца шланга NPSH со шлангом с резьбой NST (наружная). Они также полезны при подсоединении шлангов NST к насадкам NPSH или подсоединении шланга с резьбой NPSH к отверстию с резьбой NST на пожарном насосе.

Этот латунный поворотный переходник быстро соединяет шланги NST и NPSH.

Общие размеры включают:

  • 1 1/2″ FNST x 1 1/2″ MNPT
  • 2 1/2″ FNST x 2″ MNPT

Шестигранные переходники – FNST x MNPT (1 1/2″ и 2 1/2″)

Обычное применение: конец шланга или фитинга NPSH. Они соединяют шланги NST с насадками NPSH, шланги NST и NPSH и шланги NPSH с насосами NST.

A Шестигранный адаптер 1 1/2″ F NST x M NPT.

Общие размеры включают:

  • 1 1/2″ IG NST x 1 1/2″ M NPT
  • 2 1/2″ IG NST x 2 1/2″ M NPT

Фитинги и переходники для пожарных шлангов экономят время, когда шланг укладывается в обратном направлении

Большинство пожарных машин имеют под рукой сотни футов шланга. Пожарные носят и хранят пожарные шланги различными способами — от «плоской нагрузки» до «обратной подковы», и каждый из этих способов лучше подходит для одних приложений, а не для других. Но иногда шланг хранится не в том направлении или не тот конец вытягивается из двигателя. Когда это происходит, фитинги и адаптеры для пожарных рукавов дают пожарным возможность устранить проблему без повторной укладки шланга.

С таким количеством шлангов время от времени легко хвататься не за тот конец. Источник изображения: Kaysville City, Utah

2 1/2″ Двойная внутренняя резьба NST

Обычное использование: Соединение потерянных шлангов друг с другом или с гидрантами. Многие переходники с двойным гнездом имеют шарниры, предназначенные для более быстрого соединения.

Фитинг 2 1/2″ с двойной внутренней резьбой (F x F) для шланга с резьбой NST. Выступы или выступы штифтов можно затягивать вручную или с помощью гаечного ключа.

2 1/2″ Двойная наружная резьба NST

Обычное применение: Соединение утерянных шлангов NST с патрубками пожарной охраны, насадками, двигателями или другими шлангами.

Переходник NST с двойной наружной резьбой 2 1/2″ с шестигранной рукояткой для затягивания гаечным ключом или вручную.

Другие противопожарные адаптеры предназначены для долгосрочной установки

Фитинги, которые мы рассматривали до сих пор, используются по мере необходимости. В идеальном мире не было бы необходимости соединять несоответствующие шланги на лету, и все гидранты и шланги имели бы совместимые муфты. Однако некоторые адаптеры устанавливаются стационарно, предотвращая эти несоответствия и обеспечивая пожарным доступ к воде в любое время, когда они в ней нуждаются.

Латунные ниппели (1 1/2″, 2 1/2″ NST)

Обычное использование: . Эта дополнительная длина вместе с шестигранным выступом позволяет этим ниппелям проходить через отверстие в поворотной стойке для шлангов, удерживая вместе угловой клапан и пожарный шланг.

Верх и низ ниппеля видны сразу под угловым клапаном на этой стойке для штифтов. Размеры шлангов и соответствующие им размеры ниппелей зависят от потребностей здания.

Размеры: Штыревые стойки 1 1/2″ используются в системах стояков класса II и некоторых системах класса III. Некоторые системы класса III оснащены более крупными угловыми клапанами 2 1/2″ для шланга пожарных 2 1/2″ или постоянного шланга 1 1/2″ (через переходник 2 1/2″ x 1 1/2″). Таким образом, типичные размеры ниппелей для шланговых стоек:

  • 1 1/2″ MNPT x MNST — системы класса II и системы класса III с 1 1/2″ штифтовыми стойками
  • 2 1/2″ MNPT x MNST — некоторые системы класса III с угловыми клапанами шланга 2 1/2″ (требуется переходник)

Шестигранные переходники – 1 1/2″ или 2 1/2″, двойная внутренняя резьба, двойная наружная резьба и наружная резьба x внутренняя

Обычное использование: Эти переходники позволяют использовать трубы, насосы и другое оборудование с резьбой NPT. отверстия для подключения к пожарным рукавам.

Размеры и типы:  Как правило, труба или отверстие с внутренней резьбой NPT служит входом, а наружная резьба указывает на то, что она действует как выход. Следующий список содержит фитинги, которые соединяются с Выходы NPT , отсортированные по резьбе шланга, которую принимает адаптер:

  • Для 1 1/2″ наружной резьбы NST – 1 1/2″ F NPT x F NST
  • Для 1 1/2″ с внутренней резьбой NPSH – 1 1/2″ IG NPT x M NPSH
  • Для внутренней резьбы 1 1/2″ NST – 1 1/2″ F NPT x M NST
  • Для 2 1/2″ наружной резьбы NST – 2 1/2″ F NPT x F NST
  • Для внутренней резьбы 2 1/2″ NST – 2 1/2″ F NPT x M NST

Со входами NPT можно использовать следующие переходники:

  • Для 1 1/2″ внутр. NST – 1 1/2″ M NPT x M NST
  • Для внутренней резьбы 2 1/2″ NST – 2 1/2″ M NPT x M NST

Противопожарные фитинги и адаптеры могут быть обманчиво сложными

Мы рассмотрели стандартные варианты использования самых разных адаптеров, но они далеко не единственные. При правильном размере и резьбе — и небольшом творчестве — можно быстро соединить все виды оборудования.
