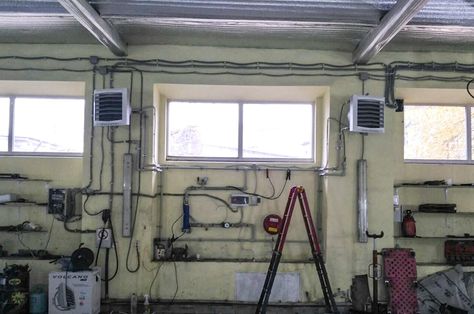

Монтаж тепловентиляций Volcano в Уфе.
Подробная информация
1. УСТАНОВКА МОНТАЖНОЙ КОНСОЛИ VOLCANO
Монтажная консоль доступна как дополнительное оборудование. Для прикрепления к устройству монтажной консоли, необходимо вырезать с помощью корончатого сверла отверстия в верхней и нижней панелях аппарата (в точке обозначенной 1), а затем ввести в них втулки. На втулки следует надвинуть плечо монтажной консоли. В нижнюю и верхнюю втулки ввести винты M 10 и затянуть их, чтобы зафиксировать положение обогревателя по отношению к консоли. После установки обогревателя в желаемом положении, следует установить заглушки на держателе.
В состав монтажной консоли входят: крепежный держатель (1 шт.), втулки (2 шт.), крепежные винты M 10 (2 шт.), заглушки (2 шт.)
2. МОНТАЖ С ПОМОЩЬЮ ШПИЛЕК
В состав аппарата не входят крепежные шпильки и монтажная консоль. Монтажная консоль доступна как дополнительное оборудование.
Оборудование может монтироваться на любой опоре, обеспечивающей стабильное и надежное крепление. Резьбовые монтажные отверстия (по 2 шт.) предусмотрены на верхней и нижней панелях аппарата. Для монтажа обогревателя посредством монтажных шпилек необходимо вырезать с помощью корончатого сверла отверстия в верхней и нижней панелях аппарата (в точке обозначенных 1, а затем ввести шпильки M 10 в резьбовые отверстия, предусмотренные внутри аппарата.
3. ПАТРУБОК ТЕПЛОНОСИТЕЛЯ
Во время установки трубопровода с теплоносителем следует защищать присоединительный патрубок теплообменника от воздействия крутящего момента 1. Вес прокладываемых трубопроводов не должен создавать нагрузки на патрубки на гревателя. Возможно присоединение трубопровода с помощью гибких патрубков (что позволяет изменять положение аппарата на монтажной консоли).
4. УДАЛЕНИЕ ВОЗДУХА / СПУСК ТЕПЛОНОСИТЕЛЯ
Удаление воздуха осуществляется посредством ослабления винта воздухоотводчика.
5. РЕГУЛИРОВКА НАПРАВЛЯЮЩИХ ЖАЛЮЗИ
Для изменения положения направляющей лопатки следует ее оттянуть в направлении, указанном на рисунке 1, одновременно отгибая ее правую кромку, чтобы ввести крепящий штифт в соответствующее отверстие. Затем вышеуказанное действие следует выполнить для закрепления направляющей лопатки с другой стороны. С целью демонтажа направляющих лопаток необходимо освободить защелку, которая находится в средней части крепления 2.
6. НАКЛАДКИ
С целью демонтажа накладки ее следует нажать в точках защелок и отодвинуть наружу по крышке обогревателя. В состав аппарата входит один комплект накладок.ЧАСТЫЕ ВОПРОСЫ ПО ЭКСПЛУАТАЦИИ VOLCANO VR
Какой диаметр труб применяется в трубопроводе питающим три аппарата?
Диаметр трубопроводa должен быть подобран так, чтобы скорость потока воды не была более чем 2,5 м/с.
Причиной такого решения является достижение компромиса между инвестиционными затратами, связанными с размером примененных труб, а также эксплуатационными затратами, связанными с давлением воды в трубопроводе.
Предлагаем следующие диаметры труб:
Каким способом подключить термостат, чтобы вентилятор выключился вместе с закрытием клапана?
Если подключаем только два аппарата, то можно подключить термостат к кабелю за главным выключателем.
В таком случае необходимо обратить внимание на максимальную нагрузку термостата.
Максимальная нагрузка должнa соответствовать 6(3)А на один аппарат VOLCANO.
В случае слишком малой нагрузки на термостат или большего количества аппаратов управляемых термостатом, необходимо использовать электрическое реле, катушка которой будет питаться от термостата, напряжение на рабочих клеммах будет соответствовать 230 VAC, а также нагрузка на рабочие клеммы будет отвечать количеству управляемых VOLCANO.
Можно ли вмонтировать VOLCANO в вентиляционный канал?
Нет, поскольку компрессия воздуха за оборудованием слишком низкая.
Можно ли подключить питающий трубопровод к верхнему патрубку теплообменника?
Можно, но необходимо помнить о предоставлении соответствующего пространства для монтажа сервопривода клапана, который предлагаем монтировать на возвратной трубе.
Кроме того, теплообменник, питаемый через верхний патрубoк не будет работать так эффективно.
Почему вентилятор должен работать даже при закрытом клапане (кроме функции вентилятора)?
Воздушно-вентиляционное отопление заключается в постоянной циркуляции воздуха внутри помещения.
Кроме того, в высоких помещениях надо направлять теплый воздух сверху вниз.

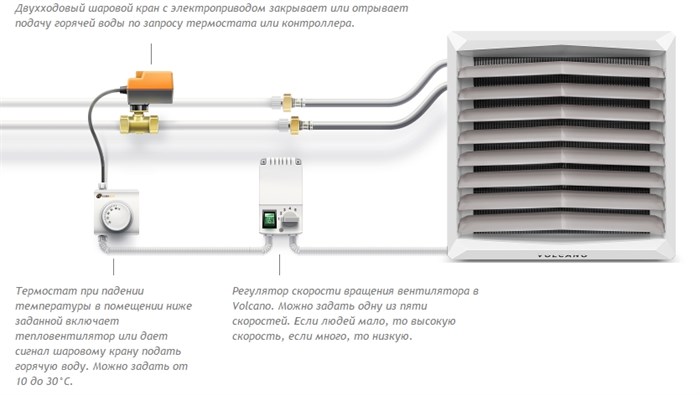

Способ подключения Volcano? Какая схема обвязки по воде для монтажа Volcano VR?
Схема обвязки Вулкана
Можно ли питать VOLCANO антиразмораживающим теплоносителем?
Да, чаще всего это вода с гликолeм.
Но при этом надо помнить, о том что клапаны могут быть малоустойчивыми на действие гликоля.
Поэтому необходимо проверить этот факт у производителя клапана.
Имеет ли аппарат VOLCANO отдельный технический паспорт?
В нем находится вся информация, касающаяся схем электрических подключений, схема обвязки по воде, безопасности использования и эксплуатации.
Техпаспорт вкладывается в коробку каждого аппарата.
Почему открытие клапана занимает около 3 минут?
Это является результатом специфики работы термических сервоприводов, конструкция которых состоит из элементов расширяющихся под влиянием роста температуры.
Этот термо-биметаллический элемент расширяется, а его расширение переходит на линейное движение элемента сервопривода.
Может ли один регулятор ARW управлять несколькими аппаратами VOLCANO?
Нет, не может. Для управления скоростью вращения вентилятора на каждый аппарат устанавливается свой регулятор ARW.
Возможен ли монтаж VOLCANO без монтажной консоли?
Да, можно монтировать VOLCANO при помощи монтажных шпилек. Смотрите каталог в разделе
Могут ли аппараты VOLCANO работать на водяном паре?
Да. Единственное условие – это то, чтобы не превысить рабочего давления в трубопроводах 1.
Кроме того, необходимо обратить внимание на параметры работы применяемых клапанов.
