Замена воздухоотводчика на котле Main-5 24f

Замена воздухоотводчика на котле Main-5 24f

Сообщение Aclii » 28 сен 2015, 14:28

Котел: Baxi Main 5 24F
Насос: WILO INTBXSL 15/5-1

Сегодня из котла начала капать вода – снял переднюю крышку и обнаружил течь из воздухоотводчика насоса, давление выше 1 кг/см2 никогда не поднимал, перед уходом на работу закрыл красную крышку клапана воздухоотводчика, вечером посмотрю сухо там или нет.

Подскажите, пожалуйста что делать ?

Почитал интернет, пишут что может помочь чистка воздухоотводящего клапана, так ли это ?

Main 5 24f – вода из воздухоотводчика

Сообщение Bahus » 28 сен 2015, 16:38

Main 5 24f – вода из воздухоотводчика

Сообщение Aclii » 28 сен 2015, 16:42

Main 5 24f – вода из воздухоотводчика

Сообщение Bahus » 28 сен 2015, 17:01

Main 5 24f – вода из воздухоотводчика

Сообщение garry » 28 сен 2015, 17:49

Main 5 24f – вода из воздухоотводчика

Сообщение Гость » 28 сен 2015, 23:54

Большое всем спасибо за подсказки!

Решил починить/почистить сам и теперь не капает.

Внутри там особо ломаться нечему, кроме металлической пружины (думаю она из нержавеющего материала, так как не было ржавчины), остальные детали пластик/резина. Был черный маслянистый налет, все разобрал почистил, собрал и поставил на место.

Main 5 24f – вода из воздухоотводчика

Сообщение electric » 29 сен 2015, 00:03

Main 5 24f – вода из воздухоотводчика

Сообщение Aclii » 29 сен 2015, 00:35

Main 5 24f – вода из воздухоотводчика

Сообщение Aclii » 29 сен 2015, 17:12

Сделал небольшой фотоотчет, вдруг пригодится кому-нибудь.

На фото не показан процесс снятия и установки, вот краткое описание:

  1. Перед проведением работ снимите избыточное давление из контура отопления и отключите котел от сети;
  2. Прежде чем приступить к извлечению клапана, надо удалить фиксирующую П-образную клипсу, для этого необходимо вытолкнуть ее из посадочных отверстий в сторону задней стенки;
  3. Для извлечения клапана из корпуса насоса (насос не снимался, у котла была снята только лицевая панель) потребуется обычный разводной ключ – настраиваем размер ключа под размер клапана, просовываем между корпусом насоса и “ушками” клапана, после чего легкими движениями ключа вверх/вниз раскачиваем клапан и постепенно извлекаем из корпуса насоса.
    В процессе данной операции в систему начнет поступать воздух и будет слышно характерное “бульканье”;
  4. Для установки клапана на место необходимо смазать тонким слоем силиконовой смазки ( смазки на нефтяной основе разрушают резину) уплотнительное резиновое кольцо, в этом случае он довольно легко устанавливается, в противном случае можно повредить уплотнительное кольцо или нервную систему;
  5. Установить фиксирующую клипсу на место;
  6. Заполнить контур отопления до достижения необходимого давления, после чего включить котел в сеть – если все сделано правильно вы услышите кратковременное шипение из клапана, это удаляется лишний воздух.

Устройство и принцип работы котлов Навьен

Котлы Навьен корейского производства выпускаются в напольном и настенном исполнении, с открытой и закрытой камерой сгорания. По принципу работы разделяются на атмосферные, турбированные, конденсационные . По типу используемого топлива -на газовые и дизельные котлы.

Принцип работы агрегатов навьен такой же, как и у других аналогичных устройств. Теплообменник нагревается за счет получаемого тепла в процессе сгорания топлива. Вода циркулирует по системе отопления с помощью циркуляционного насоса. Продукты сгорания отводятся через дымоход в приборах с открытой камерой сгорания и через коаксиальную трубу с закрытой камерой.

Устройства оснащены прибором для сглаживания скачков напряжения в сети. Может работать при падении давления воды до 0,1 Бар, что позволяет устанавливать их на верхних этажах многоэтажек и низком давлении в газопроводной магистрали до 4 Бар.

Агрегаты оборудованы защитой от замерзания — при понижении температуры в контуре до 10 градусов автоматически включается циркуляционный насос, прокачивает воду по системе, предотвращая таким образом ее замерзание. При падении температуры до 7 градусов включается горелка и прогревает теплоноситель до 21 градуса.

Конструктивно делятся на одноконтурные и двухконтурные, одноконтурные используются только для отопления, двухконтурные кроме отопления позволяют получать горячую воду. Устройство APS в двухконтурных настенных котлах контролирует подачу газа на горелку, обеспечивая стабильную и экономичную работу агрегата.

Выносной пульт котла Навьен

Выносной пульт с встроенным комнатным датчиком температуры позволяет управлять котлом дистанционно. Все агрегаты Навьен оснащены двумя теплообменниками, позволяющими эффективно использовать топливо, металлические составляющие выполнены из нержавеющей стали, предотвращающей коррозию.

Основные коды ошибок

Автоматическая система контроля при сбоях в работе выдает на дисплей код ошибки, позволяющий определить неисправность. В некоторых случаях ,это просто сбой системы и восстановить работу котла можно путем сброса ошибки.

Наиболее часто встречающимися среди неисправностей газового котла Навьен можно отметить следующие:

  • ошибка 02 сигнализирует о недостаточном наполнении водой котла и труб отопления или обрыв цепи датчика протока. Почему падает давление — может завоздушиться система, спустите воздух, возможна течь в батареях, определите место и устраните ее.

Повреждение циркуляционного насоса, если есть возможность, отремонтируйте, в противном случае требуется замена. Поломался датчик протока, проверьте мультиметром сопротивление на его контактах, если оно не соответствует, замените датчик.

Датчик протока

Если мало воды, добавьте воду в систему до достижения давления 1,2 — 1,5 Бар, открыв вентиль. Нет напряжения на циркуляционном насосе — проверьте плату управления, если неисправна, замените ее. Код 02 появляется, если в теплоносителе используется антифриз — запрещен в котлах Навьен, слейте антифриз и залейте воду;

ошибка 03 в котлах навьен айс, навьен делюкс появляется, когда котел не запускается, нет сигнала о наличии пламени или есть обрыв цепи датчика.

Как это исправить — проверьте, включен ли газовый кран, не погнулся или загрязнился электрод, отрегулируйте и почистите электрод. Исправность датчика можно проверить, измерив сопротивление на замыкание;

устройство выдает ошибку номер 10 на котлах Навьен 16К (Navien Ace 16K), Navien Deluxe, в случае проблем с дымоудалением. Причиной может быть неисправность датчика, нарушение или окисление контактов — проверьте исправность, подсоедините или зачистите провода.
Котел Navien Ace 16K

Может быть забит дымоход, прочистите его. В навесных моделях с закрытой камерой сгорания может быть неправильно смонтирован коаксиальныйдымоход, либо затруднено в нем движение воздуха и отработанных газов. Переустановите дымоход в соответствии с рекомендациями производителя или прочистите его.

Ошибки и методы их устранения описаны выше, в часто повторяющихся ошибках.

Котел не запускается и выдает ошибку 04 — при отсутствии пламени поступает сигнал о его наличии. Почему это случается — возможно короткое замыкание или нарушение контактов в цепи электрод- блок управления.

Ионизационный электрод пламени соприкасается с жиклерами горелки, отогните их, оптимальное расстояние 8 мм плюс-минус 1 мм. Если электрод покрыт сажей, прочистите его. Может быть сбой в электронной плате управления, требуется замена платы.

Ошибка 05, ошибка 06 сигнализирует об обрыве цепи термодатчика на отопительном контуре. Проверьте сопротивление на контактах, при необходимости замените датчик.

Датчик температуры теплоносителя

Ошибка 07 появляется на дисплее в случае короткого замыкания датчика горячего водоснабжения, требуется замена.

Ошибка 09 возникает при сбое работы вентилятора. В этом случае котел часто включается и выключается. Возможные причины -залипание контактов дифференциального реле, нарушилось соединение проводов, проверьте и исправьте.

Когда вентилятор работает на малых оборотах, не достигая нужной скорости, причина может крыться в недостаточном подающем напряжении, проверьте напряжение сети и сопротивление обмотки двигателя. Если вентилятор неисправен, замените его. В некоторых случаях такой код появляется при нарушении дымоотведения в атмосферниках, проверьте дымоход, прочистите его.

Ошибка 10 означает проблемы с дымоудалением и нарушение в работе реле давления воздуха. Причины и способы устранения неисправности описаны в часто повторяющихся ошибках.

Ошибка 11 поступает от датчика уровня воды, что значит в системе упало давление воды. Проверьте и промойте фильтры, возможно их засорение препятствует нормальному давлению. Возможна протечка труб отопления в местах соединения, их разгерметизация или свищ в трубах теплообменника.

Чистка фильтра котла Навьен

Батареи загерметизируйте, способ устранения течи на теплообменнике — пайка, если не поможет, придется менять. Нелишним будет проверить расширительный бак и мембрану в нем. После устранения неисправностей добавьте в систему воду.

Код 12 -это ошибка в работе газового оборудования. Проверьте достаточное ли давление газа, не забиты ли форсунки, не сместился ли электрод, не намок ли он. Форсунки можно почистить от копоти, электрод просушить феном. Ремонт газового оборудования своими руками небезопасен, лучше довериться специалистам.

Ошибка 13 появляется в случае короткого замыкания датчика отопительного водоснабжения.

Проверьте не завис ли флажок, разберите и почистите датчик. Если не помогло, требуется замена.

Ошибка 15 означает сбой в работе, либо неисправность платы управления. Проверьте контакты платы, соединения разъемов. Проверьте правильность подключения ДИП переключателей в соответствии с инструкцией. Затем перезапустите котел, если ошибка повторяется, замените плату.

Плата управления

Ошибка 16 — это перегрев котла. Почему происходит перегрев — по причине большого количества накипи в теплообменнике уменьшается количество пропускаемого потока, увеличивается температура, в этом случае очистите и промойте его. Перебои в работе циркуляционного насоса также вызывают перегрев, отрегулируйте или замените насос. Проверьте подачу газа, если она увеличена, прикрутите газовый вентиль. Возможно, некорректно работает сам датчик, проверьте и замените его.

При неправильной установке ДИП переключателей на дисплее появляется ошибка 17. Переустановите их в соответствии с таблицей в инструкции к вашему агрегату.

Ошибка 18 свидетельствует о перегреве датчика дымоудаления. После остывания попробуйте перезапустить колонку. Если при повторном включении опять произошла сработка, проверьте дымоход,если он забит, почистите. На моделях с коаксиальным дымоудалением может скопиться иней или лед, удалите помеху.

Датчик контроля тяги котла Навьен

Проверьте исправность датчика, если нужно, замените его. Причиной может быть неисправная плата управления, ремонту не подлежит, требуется замена (только для навесных котлов Navien Ace 24 K, Navien Ace 13K и др моделях Навьен Айс).

Ошибка 27 показывает проблемы с датчикам давления воздуха на агрегатах Навьен АСЕ — обрыв либо короткое замыкание. Что делать в этом случае — нужно прозвонить контакты, если есть обрыв либо короткое замыкание, поменяйте его.

Вторая причина — отсутствие контакта между контактами датчика и платой управления, проверьте контакты. Возможна неисправность платы управления, если после перезапуска котел не включается, замените плату.

Другие неисправности

В работе котла бывают и сбои, при которых на дисплей не выводится информация о неисправности. Котел не отключается после того, как набрал установленную температуру. Это происходит чаще всего в случаях, когда отапливаемое помещение плохо утеплено и все тепло уходит на улицу. Кроме того, можно попробовать изменить значение модуляции и тем самым изменить минимальную мощность.

Промывка теплообменника

Громкий шум может появиться при большом содержании накипи в теплообменниках. Методом устранения является снятие теплообменника и его прочистка. Недостаточный нагрев воды также может быть вызван такой причиной.

При нормальной работе котла нет горячей воды в кранах. Это может быть вызвано неисправностью трехходового клапана. Средний срок службы клапана не более 4 лет. Как правило, ремонт и его прочистка результата не дают, нужна замена.

В заключение предлагаем посмотреть видео о наиболее частых ошибках котлов Навьен:

САФАРГАЛИ » 30 сен 2012, 05:35

oleg.dmitrievic » 30 сен 2012, 08:04

ivanich » 30 сен 2012, 08:14

САФАРГАЛИ » 30 сен 2012, 09:12

САФАРГАЛИ » 30 сен 2012, 09:19

Code » 30 сен 2012, 12:57

Чудес не бывает, нужно искать.
Падает в холодном состоянии тоже?
Учтите, что горячая вода легко испаряется, и следов может и не быть.
Краны могут быть неисправны.

САФАРГАЛИ » 30 сен 2012, 15:01

Code » 30 сен 2012, 15:23

САФАРГАЛИ » 30 сен 2012, 16:31

Бабай Бабаевич » 03 окт 2012, 17:53

САФАРГАЛИ » 04 окт 2012, 04:45

Ortodox » 04 окт 2012, 09:47

Ortodox » 04 окт 2012, 10:16

Ortodox » 08 окт 2012, 10:11

Кто сейчас на конференции

Сейчас этот форум просматривают: Bing [Bot] и гости: 35

Автоматический воздухоотводчик, – как работает, почему течет

Еще не появились автоматические воздухоотводчики, которые бы не подтекали периодически. Что в общем-то не сложно устранить на время. Почему текут, как с этим бороться, а также зачем нужны такие устройства в отоплении, и как их использовать правильно…

Зачем нужен воздухоотводчик

В любой замкнутой системе с теплоносителем, работающей под давлением, должны быть один или несколько воздухоотводчиков. Из них хотя бы один — автоматический, выпускающий воздух самостоятельно, без вмешательства человека, по мере того как происходит скопление.

Это обеспечивает работоспособность системы, предотвращает завоздушивание. В завоздушенной системе теплоноситель нормально не движется, оборудование работает не стабильно, слышны шумы, хлопки — маленькие гидроудары. Оборудование, насосы быстрее изнашиваются.

Или воздушная пробка остановит движение теплоносителя полностью.
Без небольшого устройства – автоматического воздухоотводчика, — система не будет нормально работать — произойдет завоздушивание.

Откуда в отоплении воздух и как он удаляется

Воздух находится в растворенном состоянии в воде (в теплоносителе), выделяется при перепадах давления, температуры, образуя пузырьки, которые скапливаются в верхней части любой системы.

Чтобы удалить воздух нужно во многих характерных местах системы поставить воздухоотводчики, а в самых важных точках, где вероятно скапливание воздуха, — автоматические. Чтобы оперативно, постоянно стравливать газ.

Делают и сепараторы — участки трубы со значительной разницей в диаметре. На участке, где давление понижается (движение жидкости ускоряется) выделяются пузырьки воздуха, затем они скапливаются на расширении — где и отводятся описываемым устройством.

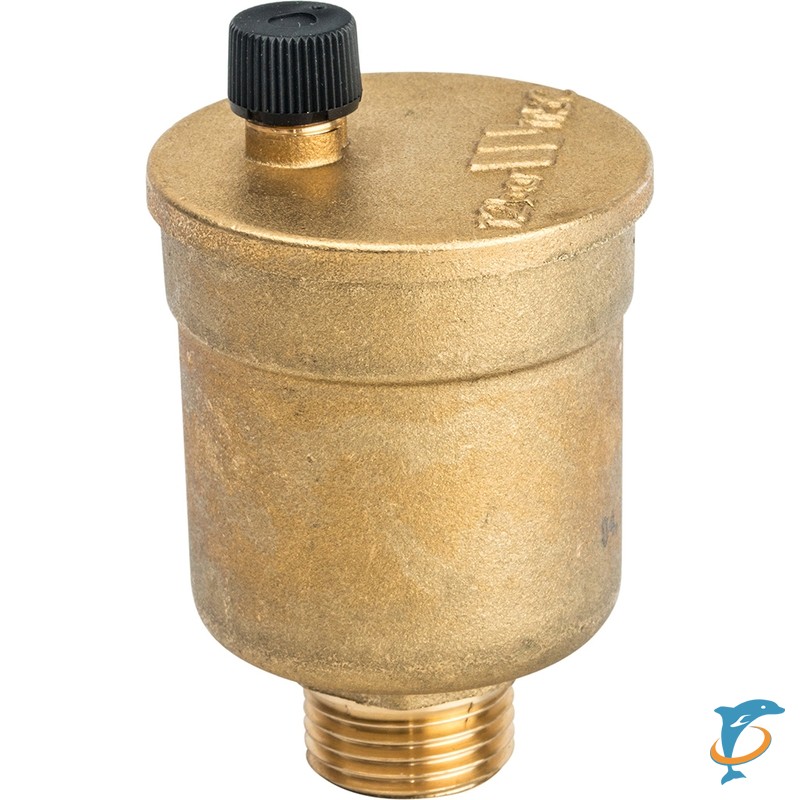

Конструкция автоматического воздухоотводчика

В основе устройства — корпус с поплавком. Поплавок связан с игольчатым выпускным клапаном, который расположен в самом верху. Если корпус заполнен водой, поплавок закрывает клапан, — выход закрыт. Когда появляется воздух, вода вытесняется, поплавок проседает, отверстие открывается, воздух, соответственно, выходит.

Исполнение автоматического воздухоотводчика может быть разным, корпус стальной или бронзовый, рычажный механизм от поплавка на иглу может различаться. Но особенность одна — всегда строго вертикальная установка, только в таком положении работает устройство.

Возможна и уголковая конструкция — т.н. радиаторный автоматический воздушный стравливатель, который вкручивается в торец конструкции, обычно вместо пробки радиатора.

В каких местах находятся

Автоматическим воздухоотводчиком снабжается группа безопасности для не автоматизированных систем отопления (твердотопливный котел). В котлах-автоматах, такое устройство всегда предусматривается внутри.

Как правило, для небольшой домашней системы достаточно одного такого воздушного клапана, которое дополняется кранами Маевского, — ручными устройствами для стравливания воздуха.
Они устанавливаются в торце каждого радиатора.

Где располагать — точки автоматического стравливания воздуха

В разветвленных системах автоматические воздухоотводчики устанавливаются в нескольких местах. Дополнительно к котловому устройству также ставятся:

  • На гидрострелке.
  • На каждом коллекторе, в том числе и теплого пола.
  • На высоких, П-образных нестандартных отводах, например, на обводе двери.
  • В верхней точке магистрали каждого этажа в многоэтажных здания.

Оборудование радиаторов кранами Маевского

В торце каждого радиатора должен быть ручной кран для спуска воздуха. Наибольшую популярность получило простейшее устройство-ручной клапан — кран Маевского.
При откручивании клапана происходи стравливание скопившегося воздуха. Вслед за воздухом будет вытекать теплоноситель.

Радиаторы обычно устанавливают горизонтально, или так, чтобы край с клапаном был на 1 см выше. Этого достаточно чтобы надежно улавливать и отводить воздух.
В больших сетях, один из последовательно включенных радиаторов, целесообразно наклонить чуть больше и снабдить уголковым автоматическим воздухоотводчиком. Такой прибор будет выполнять функцию сепаратора.

Почему течет

На игольчатом клапане воздухоотводчика постепенно образуются налеты, отложения солей. Отверстие перестает плотно перекрываться — сочится вода, — устройство течет.

Нужно разобрать устройство и весьма тщательно мягким инструментом очистить иглу клапана, седло, другие детали от отложений. Если очистка нормальная (чего не просто добиться), то можно забыть о течи на какое-то время, до следующего накопления.
Также важно собрать корпус без течи, обычно применяется ФУМ-лента для уплотнения резьбы, а сам корпус закручивается усилием рук.

Как устанавливать

В установке автоматического воздухоотводчика есть пара важных нюансов. Он должен стоять вертикально, отверстие клапана — строго вверх, иначе не будет работать. Соответственно, для его установки в магистрали вкручивается тройник соответствующего диаметра резьбы — 1/2 дюйма.

В полипропиленовых трубопроводах впаивается свой тройник с металлической резьбой.
Гребенка группы безопасности предусматривает свой отвод.
Но воздухоотводчик течет, — как же его разбирать, не спуская теплоноситель с системы?

Применение отсечных клапанов

Автоматический воздухоотводчик- прибор частого обслуживания. Его нужно разбирать и очищать, чтобы предотвращать течи. Но спускать теплоноситель, уменьшать давление в системе при этом вовсе не обязательно.

Достаточно установить под прибор отсечной клапан.
Воздухоотводчик вкручивается в его корпус, надавливает на рычаг, мембрана клапана проседает и устройство сообщается с системой. Когда же нужно снять, он вывинчивается, а отсечной клапан перекрывает отверстие.
Рекомендуется не экономить и применять отсечные клапана.

принцип работы, необходимость установки, правила монтажа клапана

Образование воздушных пробок – это характерная особенность для систем водяного отопления. С этой проблемой сталкивались все, кто жил в домах или квартирах с таким отоплением. В открытых системах она решается просто – воздух выходит естественным путем. А для закрытых систем водяного отопления, в том числе централизованного, нужно применять специальные устройства, чтобы избавиться от воздуха в тепловых магистралях. Такими устройствами являются ручные и автоматические воздухоотводчики.

Образование газов в системе отопления

В центральных системах отопления воздух есть всегда. После окончания отопительного сезона теплоноситель сливается, в системе остается воздух. Его избыток нужно стравливать, когда осенью система опять заполняется водой. Аварии и некачественные уплотнения запорной аппаратуры тоже являются источниками поступления воздуха в тепловые магистрали.

В неправильно спроектированных автономных системах отопления уже во время эксплуатации возможен подсос воздуха извне.

В процессе подпитки системы в нее попадает растворенный в воде воздух, выделяющийся в виде пузырьков в местах с низким давлением и небольшой скоростью теплоносителя.

В самом теплоносителе содержится кислород, который выделяется при нагреве.

Некоторые металлы в системе, например, алюминий, способствуют выделению из воды водорода.

Образовавшиеся газы и выделяющийся воздух поднимаются и скапливаются в местах, где затруднено их прохождение. Отсюда и воздушные пробки.

Чаще всего местами скопления газов являются верхушки секций радиаторов отопления. Воздушные пробки мешают нормальной циркуляции теплоносителя, и несколько последних секций радиатора остаются холодными из-за того, что в них не поступает нагретый теплоноситель. Поэтому в каждый отопительный прибор установлен ручной воздухоотводчик. Это, как правило, кран Маевского, который появился в системах центрального отопления в 1933 году. В технической документации он называется радиаторным игольчатым воздушным клапаном.

Сегодня уже применяются более сложные автоматические клапаны, с помощью которых воздух из системы отводится сам.

Где нужно устанавливать воздухоотводчики

В закрытых системах отопления, чтобы обеспечить вывод воздуха из них, соблюдают определенные правила монтажа:

  1. Трубы с горячим теплоносителем прокладываются так, чтобы совпадало направление движения выделившегося воздуха и воды, то есть нагретый теплоноситель поднимался от главного стояка к удаленным;
  2. Воздухосборники устанавливаются в высшей точке. Выделение растворенного воздуха происходит при снижении скорости теплоносителя, а она самая низкая именно в верхней точке;
  3. Устройства для стравливания воздуха устанавливаются в местах наиболее вероятного скопления газов, например, при поворотах и переходах на меньший диаметр трубы, и на каждом радиаторе отопления.

Газоотводчики обязательно устанавливают на алюминиевых радиаторах отопления. В результате химической реакции при контакте теплоносителя с алюминием образовывается водород, который необходимо отводить.

Несколько в меньшем объеме, но та же проблема существует и для частично биметаллических радиаторов, ведь алюминий присутствует и в них.

В полностью биметаллических радиаторах контакта алюминия с теплоносителем нет, но производители настойчиво рекомендуют устанавливать газоотводчики и на них.

Стальные панельные радиаторы из-за специфической конструкции уже на заводе комплектуются воздухоспускными клапанами.

На чугунных радиаторах старых форм и трубчатых конструкциях газоотводчики неэффективны. Поскольку в них удаление воздуха происходит только с некоторой частью теплоносителя, эффективно работают только стандартный или шаровый кран.

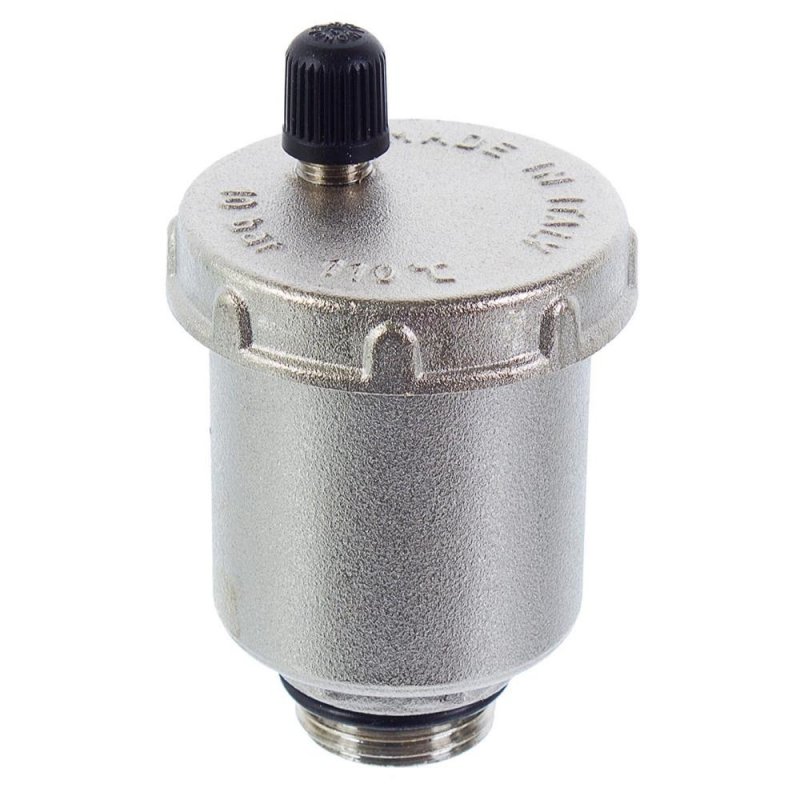

Устройство автоматического воздухоотводчика

Принцип работы автоматического воздушного клапана построен на использовании силы тяжести поплавка. Если поплавок поднят, то кран закрыт, а открытие клапана происходит, когда поплавок опускается вниз.

В латунном корпусе поплавок из нержавеющей стали или полипропилена соединяется через коромысло с подпружиненным золотником. Если в корпус воздухоотводчика поступает воздух из системы, поплавок отжимается вниз, золотник открывает отверстие для сброса газов. По мере убывания воздуха корпус заполняется водой, поплавок поднимается и золотник, перемещаясь, закрывает отверстие. Запорный колпачок на штуцере золотника предотвращает утечку теплоносителя в случае поломки устройства и защищает от пыли и грязи отверстие для сброса воздуха.

В последнее время появились устройства с функцией принудительного закрытия воздушного клапана, чтобы была возможность удаления воздуха только под контролем специалиста. Обратный клапан специальной конструкции, выполняющий функции встроенного автозапора, позволяет ремонт и замену воздухоотводчика без отключения системы отопления.

Автоматический воздушный клапан любой конструкции может функционировать при температурах от -10 до + 120 °C, но требует ухода, периодического осмотра, прочистки или замены. Чтобы автоматический воздухоотводчик работал надежно и без сбоев, он должен находиться под гидростатическим давлением, то есть должны выдерживаться требования к рабочему давлению в системе отопления.

Характеристики автоматических воздухоотводчиков

Первой характеристикой устройства является внутренний диаметр соединительного элемента, то есть диаметр подключения. Самые распространенные диаметры, с которыми изготавливаются воздухоотводчики, это 1/2” и 3/4” (полдюйма и три четверти дюйма), которые в метрической системе единиц считаются в миллиметрах и обозначаются соответственно Dу 15 и Dу 20.

Также автоматические устройства характеризуются параметрами:

  • рабочая температура. Чаще всего выпускаются устройства с температурой рабочей среды 100– 110 °C ;
  • давление срабатывания. Как правило, автоматические воздухоотводчики рассчитаны на 10 бар, то есть 16 атм.

Отдельно обычно указываются материалы, из которых изготовлены корпус, поплавок и пружина. В основном пружина, как и корпус, изготавливается из латуни, а поплавок – из полипропиленовой смолы.

Автоматические воздухоотводчики различаются по видам резьбы, которая может быть наружная или внутренняя. По конструкции они бывают прямые и угловые.

Установка автоматических воздухоотводчиков

На радиаторах отопления чаще всего устанавливаются угловые модификации, хотя есть и специальные модели, предназначенные только для отопительных приборов. Если диаметр коллектора радиатора не соответствует соединительному диаметру воздушного клапана, используются переходники.

Если в конструкции воздухоотводчика не предусмотрен отсечной клапан, то его можно приобрести отдельно и установить в отопительный прибор, а затем уже к нему подсоединить воздухоотводчик. Особенно важен такой способ монтажа в централизованной системе отопления, когда можно снимать и чистить автоматическое устройство без слива теплоносителя. Тем более, что именно в таких системах вода имеет различные примеси и химические компоненты, которые засоряют золотник и подпирающий его механизм. Поэтому чистить воздухоотводчик приходится часто.

Воздухоотводчик устанавливается вертикально, защитным колпачком вверх, в самых высоких точках трубопровода и нагревательных приборов, в местах, где возможно скопление воздуха. В конструкции корпуса предусмотрен монтажный шестигранник, за который и производится установка прибора обычным гаечным ключом. Монтаж за корпус рычажным ключом категорически запрещен, так как это приводит к повреждению корпуса и, следовательно, к нарушению работоспособности всего устройства.

Радиатор отопления должен устанавливаться с небольшим наклоном, чтобы поднять секцию радиатора, в которую устанавливается воздухоотводчик. Этот нехитрый прием позволяет облегчить выход воздуха к прибору.

Воздухоотводчики – это необходимые элементы любой системы отопления наравне с радиаторами и котлом. В системах, где газы скапливаются регулярно, автоматические газоотводчики позволяют поддерживать в рабочем состоянии все элементы и температуру в помещениях без постоянного контроля.

  • Автор: Вадим Николаевич Лозинский

Датчик температуры сигнализирует о проблемеПроверить чистоту системы отопления / Проверить нет ли воздуха перед котлом

Мало воды в отопительной системеОткрыть кран подпитки и заполнить отопительную систему водой до необходимых значений 1,22–1,51 бар.
Разорвана цепь датчика протока (модели Navien Ace)Проверить исправность датчика протока теплоносителя (измерить сопротивление, в тот момент, когда насос работает)
Проверить, исправен ли циркуляционного насос, подается ли на него электроэнергия
Проверить открыты ли краны отопительной системы
Открыть воздухоотводчики, чтобы убрать лишний воздух из системы. Проверить исправность автоматического воздухоотводчика, который находится на насосе
Проверить чистоту грязевого фильтра в котле. Заменить если он в плохом состоянии
Если есть дополнительный циркуляционный насос, то отключить его и оценить, как котел ведет себя в обычном режиме
Проверить нет ли утечек в системе отопления.Устранить

Обрыв цепи датчика пламениПроверить значения сопротивления на газовом клапане. На предохранительных катушках (расположены справа) сопротивление должно быть ~5,5 кОм. На нижней модулирующей катушке (расположены слева, с винтом) ~40 Ом
Отрыв пламени от горелкиПроверить, приходит ли газ в котел
Проверить правильность настройки переключателей на плате управления. Правильно ли работает датчик давления воздуха APS
Проверить есть ли пламя в камере сгорания
Проверить, есть ли искра на электродах розжига
Проверить, исправен ли желтый шланг, который идет от вентилятора к датчику APS
Проверить, хороший ли контакт провода заземления с корпусом котла
Проверить, исправна ли трубка «Вентури», которая находится в вентиляторе

Сигнал (с контроллера на газовый клапан) о том, что есть пламя, когда оно отсутствуетПроверить исправность датчика пламени
Проверить открытие топливного кранаПроверить исправность газового клапана
Проверить, есть ли утечки в газовом клапане
Заменить блоки электродов розжига
Проверить исправность платы управления

На электронный модуль не поступает сигнал с датчика температурыВыждать 4-6 секунд, если котел начнет функционировать нормально, ошибка 05 -ложная,исчезнет сама
Падение температуры ниже 14°CПроверить исправность и при необходимости заменить датчик температуры
Сбой в электросети или работе горелкиПроверить соединения между датчиком температуры и модулем котла
Перезапустить котел

Короткое замыкание датчика горячей водыПроверить плотность соединения коннектора датчика ГВС
Датчик ГВС вышел из строяЗаменить датчик. Проверить исправность можно, замерив сопротивление. При 20 °C должно быть 10,3 кОм, при 50 °C — 3,5 кОм

Недостаточные обороты из-за межвиткового замыкания или проблем с кинематикойПроверить плату управления (перезапустить котел). Заменить плату управления если сбой повторяется
Загрязнение лопастей вентилятораПочистить вентилятор
Подшипник вышел из строяПроверить напряжение в сети (220V), попробовать подключить котел через стабилизатор напряжения
Скорость вентилятора меньше 400 оборотов в минуту во время штатного горенияЕсли питание в норме, но вентилятор дает сбои — заменить его
Проверить напряжение питания, подающееся на двигатель вентилятораЕсли питание в норме, но вентилятор дает сбои — заменить его

Засорился дымоходПрочистить систему удаления дыма
Присутствует обратная тягаПроверить исправность шлангов, подключенных к датчику APS
Неисправно или некорректно работает плата управленияПерезапустить котёл, при повторном сбое заменить плату управления
Порывы ветра мешают системе удаления дымаНеправильно соединенны датчик контроля воздушного давления и вентилятор
Длина системы удаления дыма длиннее, чем максимально допустимые значения

Фильтр давно не обслуживалсяПрочистить форсунки от копоти
Обледенела оголовка газгольдераПроверить термоизоляцию оголовки газгольдера
Проблема с цепями питанияПровести ремонт газового оборудования
Блокировка газового тракта или неполадки в котлеПроверить достаточное ли давление газа
Счетчик работает неисправноПроверить исправность счетчика, заменить счетчик
Вышел из строя электродПроверить не сместился и не намок ли электрод

В датчике протока зависает подвижный исполнительный механизм с магнитомПрочистить рабочий механизм датчика
Неисправно или некорректно работает плата управленияЗаменить плату управления
Прозвонить цепь питания от датчика протока ОВ к контроллеру на обрыв. Заменить датчик при необходимости
Проверить циркуляционный насос. Датчик может подавать сигнал в течение 15 секунд, если насос выключен. В такой ситуации нажать на кнопку «Stand-by» и удалить ошибку

Сработал аварийный термостатДождитесь остывания котла и перезапустите его
Неисправность температурного датчикаЗаменить датчик по перегреву
Проблемы с протоком в теплообменникеЗаменить плату управления
Неисправность трехходового клапана

Сработал NTC датчик контроля системы удаления дыма и блокировал работу котлаПодождать, пока датчик остынет и перезапустить котёл
Неисправен датчик контроля температуры (NTS) удаления дымаЗаменить датчик
Система удаления дыма засориласьПроверить систему удаления дыма. Прочистить её, если нужно
Повышенное пневмосопротивление в системе удаления дыма

Датчик APS неисправен или дает сбоиПрозвонить цепь между датчиком и платой. При обрыве или коротком замыкании заменить датчик
Отсутствует коммутация между контактами датчика APS и коннектором блока управленияПроверить плотность вставленного в плату коннектора датчика
Поломка датчика ХоллаЗаменить датчик Холла
Неисправно работает плата управленияЗаменить плату управления

  Поиск по категориямКотлыГорелкиВоздуходувки/ДвигателиРасширительные бакиФитингиПечиHVACМаслоPex/RadiantСантехникаНагреватели для бассейновНасосыНакопительные бакиТермостаты/Управление/ИнструментыВодонагревателиВодонагревателиФильтры для водыКлапаныВентиляция

  • * СРОЧНАЯ ПРОДАЖА *
  • А. Ю. McDonald DuraMac
  • Водонагреватели американского стандарта
  • American Water Heaters
  • Amtrol Expansion Tanks
  • Aquamotion
  • Armstrong Pumps / Parts
  • Axiom Industries Ltd.
  • Baxi Tankless Parts
  • Bell & Gossett
  • Bosch Parts
  • Broan Fresh Air
  • Burnham
  • Cash Acme
  • Расширительные баки Cash Acme
  • Charlotte Cast Iron
  • Chicago Faucets
  • DAB Water Technology
  • Danfoss
  • Игниторы с горячей поверхностью прямого производства
  • DiversiTech
  • Dormont
  • DuraVent PolyPro
  • Eemax P. O.U. Water Heaters
  • Emmeti Radiant Systems
  • Eternal Parts
  • Fernox
  • Fieldpiece
  • Grundfos Pumps
  • Hatco Electric Boosters
  • Heat-Fab
  • Heat-Timer
  • Honeywell
  • HTP (Heat Transfer Products)
  • ICM Элементы управления
  • Инсинкератор
  • Система IPEX 1738 Вентиляция дымовых газов
  • JPG”> Jandy / Zodiac
  • Krowne
  • Laars Heating Systems
  • Lanair
  • Legend
  • LG HVAC Spit Systems
  • Liberty Pumps
  • LUXPRO
  • McDonnell & Miller
  • Milwaukee Tools
  • Navien
  • Neutra-Safe
  • NTI — NY Thermal, Inc.
  • Nu-Calgon Chemicals
  • Oxbox: бренд Trane
  • Сплит-системы Panasonic HVAC
  • Термостаты PRO1 IAQ
  • Raypak
  • Rehau
  • RenewAire
  • jpg”> Rheem Water Heaters
  • Riello
  • Rigid Tools
  • Robertshaw Heating Supplies
  • Rotom OEM Blowers / Motors
  • Sanyo HVAC Split Systems
  • Sauermann
  • Schier Grease Interceptors
  • Sentinel Chemicals
  • Продукты для контроля качества воздуха в помещении Scuttle
  • Вентиляция Soler & Palau
  • Система кондиционирования воздуха SpacePak
  • Spirotherm
  • gif”> Suntec
  • Supco HVAC Parts
  • Taco
  • Takagi Parts & Accessories
  • Tekmar
  • Thermo-Dynamics Oil Fired Pool Heaters
  • Tjernlund
  • Toto
  • TPI – HVAC Test Equipment
  • TracPipe CounterStrike Flexible Gas Piping
  • Треугольная трубка
  • Косвенные водонагреватели Turbomax
  • Turbonics / Twin-Flo
  • Uponor/Wirsbo Radiant Systems
  • Системы отопления Utica
  • Viega
  • jpg”> Viessmann
  • Wal-Rich
  • Watts
  • Webstone
  • White-Rodgers
  • Wilo
  • Zoomlock / RLS

Главная > Страница не найдена

Запрошенная вами страница не может быть найдена или удалена. Пожалуйста, используйте меню слева для навигации по этому магазину или позвоните в Boston Heating Supply по бесплатному телефону 866-9.14-9802. Вы также можете отправить свой вопрос по электронной почте [email protected]

.

Ваша корзина пуста.

Адрес электронной почты:
Пароль:

Вам будет предложено ввести пароль на следующей странице


Создать учетную запись
Забыли пароль?
