Устройство газовой колонки астра: неисправности и методы их устранения, как включить устройство 8910

Газовая колонка Астра – Неисправности и их устранение

___________________________________________________________________________________________

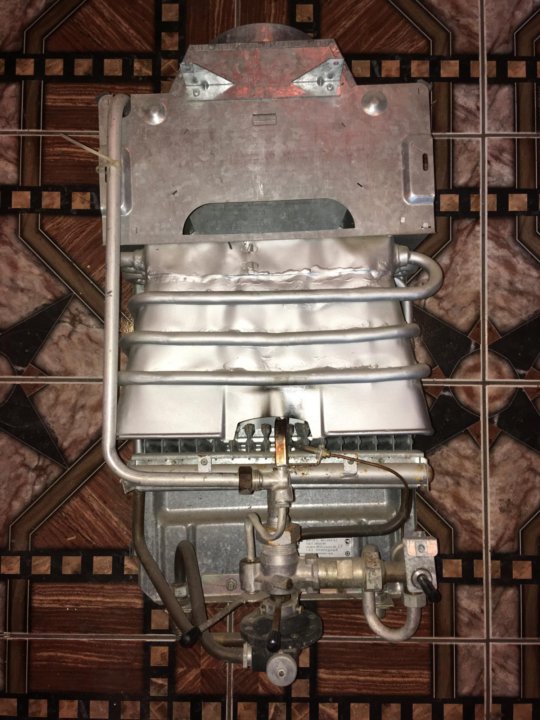

Сломалась газовая колонка Астра 8910. После того как открываешь кран подачи чистой воды, на ней образуется искра, которая не гаснет даже тогда, когда постоянно горит пламя. Прекращается ее подача только через некоторое время. А бывает, что гаснет сразу. Что это может быть?

Попробуйте очистить электрод ионизации. Вам следует освободить весь прибор от пыли, особенно обратите внимание на горелку. Возможно, что провод электрода ионизации перегорел, в каком случае его необходимо присоединить заново.

Появилась неисправность газовой колонки ВПГ 18. Неполадка связана с работой водоблока. Когда я выключаю подачу воды, прибор не прекращает работать, как должен. Вначале он выключал пламя с громким хлопком, а иногда даже с несколькими. А теперь совсем перестал гаснуть. Но на конфорке можно заметить маленькие полоски горящего газа.

Соответственно агрегат нагревается даже при отключенной воде. Как я думаю, проблема в штоке, видимо он не полностью закрывает клапан подачи газа. Когда у меня был последний осмотр, я обратил внимание, что движение штока затруднено, но он все-таки он был исправен. Получается дилемма. Если он ходит свободно, сквозь него просачивается вода. Если слишком жёстко, то система герметична, но газ склонностью не перекрывается. Наверное, его стоит чем-то смазывать. Можно ли использовать графитовую смазку. Не хотелось бы менять весь водоблок, но, если потребуется, придется.

В вашей проблеме виновата не лягушка. Всё происходит из-за пружины, расположенное в газовой части. Снимите горелку и достаньте ее. Попробуйте растянуть пружинку. Все должно заработать.

Могу ли я на газовую колонку Астра ВПГ 21 установить теплообменник от модели на 18 квт?

Мне кажется, что проблемы не должно быть.

У меня никогда раньше не стояло газовых колонок. В тех квартирах, где я жил, работали бойлеры, или было горячее водоснабжение.

А вот сейчас у меня установлена колонка Астра. Несмотря на то, что она работает, использовать ее было всегда очень некомфортно. Из крана горячей воды с момента установки текла очень тоненькая струйка. При этом в прибор вода поступала с достаточным напором. В душе мыться было совсем
невозможно. Приходилось набирать ванну, подмешивая горячую воду с холодной, и мыться. Для того, чтобы справиться с проблемой, я решил разобрать агрегат и посмотреть, что же с ней не так. В первую очередь я стал осматривать водный редуктор, и выяснил, что он покрыт налетом. Слой достигал пары миллиметров. Я его отчистил, прочистив заодно все отверстия. Стал осматривать дальше, и выяснил, что сам корпус клапана
изготовлен с использованием стали самого низкого качества. Соответственно клапан был частично разрушен из-за взаимодействия с водой. После моих действий напор стал лучше, но водонагреватель теперь не зажигается. После того, как я латунной втулкой сузил входное отверстие, проблема решилась. Получается, если зафиксировать редуктор на три винта, колонка не работает, а если винты выкрутить, а крышку поднять, подпирая брусом, всё начинает работать. Аппарат гаснет только если закрыть подачу горячей воды. Если я подмешиваю холодную, он тоже зажигается в том случае, если открыта горячая. Может мне стоит на пару миллиметров удлинить шток, а чем я могу это сделать? Или сломано что-то другое?

Обратитесь к специалистам сервисного центра.

На моей газовой колонке Астра 8910 с задержкой срабатывает автоматика. Горелка отключается не сразу после отключения подачи горячей воды, а через некоторое время. Иногда пламя держится ещё секунд 30. Подскажите, это проблемы с мембраной? Смогу ли я заменить ее сам? У меня есть ремкомплект, в который кроме мембраны входят: латунный грибок, сальники, втулка штока. Нужно ли их менять тоже? Агрегат я установил в 2010 году, и до сегодняшнего времени мембрана не менялась.

У вас проблемы не в мембране. Вам просто нужно маленькую пружину, расположенную в газовой части, немного растянуть.

Не зажигается запальник. Что могло сломаться?

Вам необходимо почистить запальник. Трубку нужно снять, и провести очистительные работы. Возможно потребуется заменить прокладку.

Возникла неисправность газовой колонки Астра ВПГ 18. На кран вода подается со слабым напором, прибор не зажигается. Холодная вода подается с хорошим давлением. Как мне найти причину поломки?

У данной неисправности может быть много причин. Например, загрязнился теплообменник, засорился фильтр, возможно, застрял мусор в трубе подачи горячей воды, или сам экран неисправен. Для того, чтобы определить причину можно попробовать подключить аппарат без выходного трубопровода и проверить напор воды непосредственно через агрегат. Если с ним всё в порядке, значит засор в трубопроводе. Если же нет, то проблема с самим прибором.

Недавно подключили газовую колонку ВПГ Астра 8910. Когда я открываю воду, основная горелка не хочет загораться, или же, если она всё-таки запускается, пламя очень мало. Мне кажется, что проблема с мембраной. Я прав?

Да, скорее всего вы правы. Это мембрана. В вашем аппарате можно установить мембрану, сделанную самому, вырезать ее можно из листовой резины до одного миллиметра.

Сломалась моя газовая колонка Астра ВПГ 21. Когда я открываю кран горячей воды, она гаснет. Я пробовал очищать термопару, это не помогло. Мембрану я проверил, с ней всё в порядке, но я всё равно поставил новую. Напор воды при прохождении через агрегат уменьшается, но незначительно. Где мне искать источник проблема?

Попробуйте проверить тягу, возможно она плохая, или же сломался датчик тяги. Возможно у вас вместо датчика тяги установлена изогнутая трубка вверху водонагревателя, то по ней подаётся воздух, который необходим для горения. При нарушении тяги по этой трубке идет уже не воздух, а дым. Соответственно горелке для горения не хватает кислорода, и она гаснет. Поэтому модели, даже если у них нет датчика тяги, срабатывают от повышения температуры в верхней части аппарата. Такие приборы более чувствительны к ухудшению тяги. Также проверьте, чтобы пламя запальника полностью покрывало термопару. Если этого нет, то термопара не нагревается достаточно, и не дает сигнал на розжиг основной горелки.

В эксплуатации проточный водонагреватель данной модели уже полтора года. С самого начала работы при увеличении температуры воды с тёплой до горячей возникали проблемы. Когда поворачиваешь ручку управления подачи газа влево, и устанавливаешь ее напротив малого красного значка пламени, агрегат начинает издавать посторонние звуки. Давление холодной воды и горячей воды на выходе из него нормальное. Но при этом температура воды, подаваемой в кран, очень низкая. Увеличивать подачу газа мне страшно. Даже маленький поворот ручки влево, и прибор издает всё более и более сильные звуки. Мне кажется, что это может быть опасно. Можно ли как-то отремонтировать?

Если звук, похож на звук, издаваемый чайником перед тем как он закипает, то аппарат у вас покрылся изнутри накипью.

Подскажите пожалуйста, как снять теплообменник с газовой колонки ВПГ 21? Я уже применяю газовый ключ, и тяну изо всех сил, но всё равно мне его не открутить.

И вход и выход теплообменника прикручены накидными гайками со штуцерами. Их можно открутить обычными ключами, но потребуется два ключа. Одним удерживается штуцер, а другой откручивает гайку. Если использовать газовый ключ, то гайка может треснуть. Также возможно, что в соединение попала вода и гайка закисла. Тогда теплообменник лучше снимать на снятом и положенном на пол аппарате.

Перестала запускаться газовая колонка Астра ВПГ 18. Для ремонта я разобрал водяной блок, и установил новый шток с грибом и мембраной. Теперь прибор начинает работать только тогда, когда в кран подается вода с максимальным напором. Вода соответственно очень холодная. Как я могу отремонтировать прибор? Лягушка там старая, установленная без диска.

Если там стоит черная мембрана, то ваша проблема объяснима. Посмотрите на водяной блок, если спереди есть заглушка под ключ 22, открутите ее. Там вы найдете фильтр. Его необходимо вынуть. Также в заглушку ввернута регулировочная игла регулятора напора. Вам также надо попробовать ее разобрать. Если она сломается, вам нужно будет купить новый регулятор с диском, который позволяет регулировать напор, не
разбирая всю систему. После того как вы вынете заглушку, необходимо спицей диаметром 2 мм прочистить отверстие в блоке.

Несколько лет назад мы установили данную модель газового проточного водонагревателя. Для установки вызвали специалистов из газовой службы, которые, изучив давление воды, посоветовали нам купить прибор именно этой модели. Через некоторое время эксплуатации снизился напор горячей воды, подаваемой в ванную комнату. При этом на кухне вода подаётся как обычно. Причём, если открываем кран на кухне, то агрегат включается сразу, а если в ванную, то для подачи воды необходимо открыть воду и на кухне.

А сегодня у меня замерзли трубы, так как некоторое время воды не было. Теперь напор восстановился. Но аппарат не работает, где бы я ни открыл кран, колонка стоит выключенная. Как мне это исправить?

Горячая вода может выходить только из одного отверстия. Если напор горячей воды в одном месте хороший, а в другом плохой, значит проблема однозначно в трубопроводе или в смесителе в ванне. Попробуйте отрегулировать подачу воды с помощью специального регулировочного винта установленного в водной части лягушки.

Появилась неисправность газовой колонки Астра ВПГ 21, она сразу гаснет или совсем не запускается. Мне кажется, что проблемы либо в поврежденной мембране, либо в плохом напоре. Возможно где-то возникло засорение. Я заметил, что напор воды из крана холодной воды значительно больше, чем напор горячей воды. Запальник горит хорошо, но его не слышно. Мне кажется, это не совсем правильно. Могу ли я как-то исправить проблему?

В первую очередь Вам необходимо отсоединить вход и выход воды из прибора, и попробовать ее разжечь. Если запуск пройдёт без проблем, значит у вас засорены трубы. Если агрегат всё равно не запускается, значит скорее всего порвалась мембрана, либо засорился фильтр. Вам необходимо открутить колесо регулятора, расположенного в передней части водяного блока. Для этого необходим ключ на восемь. Под ней вы найдете гайку, для которой требуется ключ на 22. Выкручиваете его, там расположена сетка фильтра. У меня установлена модель подобной конструкции, и уже 5 лет в работе. Запальник издавал посторонний шум, для того чтобы исправить проблему, я использовал пружину от автоматической шариковой ручки, которую выставил на выход запальником. Там всё идеально устанавливается. Пружинка расположена под направляющим лепестком пламенем. Там даже разбирать ничего не надо. Просто вы делаете рассекатель. Теперь запальник работает тихо.

Я проводил техническое обслуживание на колонке Астра 8910. После того, как я снял теплообменник, я залил в него раствор «антинакипин». Потом я проверил, где у меня происходит потеря скорости подачи воды. И вот что я установил. Вода поступает с давлением воды 1,6 атмосферы. Это из крана холодной воды вода вытекает со скоростью 12,5 л в минуту. После промывки проток воды улучшился. Если соединить ниппелем гибкие подводки входа и выхода, напор почти не меняется. При этом из горячего крана вода течет со скоростью 3,5 л в минуту. Разница почти в 10 раз. Регулятор, расположенный на блоке, стоит в положении «хол.», тем самым он обеспечивает максимальный расход воды через агрегат. Может быть проблема в регуляторе, и его заклинило в положении «гор.»? Могу ли я как-то это проверить?

Скорее всего проблема не в этом. Такие регуляторы не ломаются. Обратите внимание на фильтр, установленный там, возможно он забился. Для проверки необходимо открутить гайку, расположенную под регулировочной крутилкой «гор.-хол.». У меня был похожий случай, когда мы очень долго промывали теплообменник, ремонтировали вводную часть, и ещё много что делали, а на самом деле оказалось, что пережали прокладку, и из-за неё поступала мало воды.

Запустили в эксплуатацию газовую колонку Астра ВПГ 18. В течение 5 лет она не ломалась, но сейчас пришёл этому конец. Во время розжига затухает фитиль, если отпустить рукоятку. Если нажать рукоятку, расположенную слева, на фитиль идет газ. После этого если повернуть ее против часовой стрелки, начинает срабатывать пьеза, и фитиль зажигается. Я удерживаю кнопку таком положении, чтобы термопара как следует прогрелась. Но как только я отпускаю ручку, фитиль гаснет, хотя должен продолжать гореть. Получается, что прибор постоянно выключен, когда должен работать. Причины поломки я так и не выяснил. Приходится постоянно ходить и зажигать его заново. А последнее время, ее стало совсем трудно разжигать. Для этого требуется прогревать термопару более 2 минут. А затем она вообще не зажглась. Но через несколько часов остановки, она запустилась из почти сразу, но потом снова потухла, и я не мог его запустить сутки. Последний раз она загорелась, и потухла окончательно. Больше я ее заставить работать не смог. Что могло с ней случиться?

Вам необходимо убедиться, что кончик термопары не закопчен. Для этого можно аккуратно почистить и его мелкой наждачкой. Также посмотрите целиком ли термопара омывается пламенем запальника. Возможно вам придется почистить жиклёр тоненькой проволочкой. Еще от термопары к электромагнитному клапану идет тонкая трубочка, в том месте где она заходит в клапан, открутите гайку, и достаньте эту трубочку. Используя самую мелкую наждачку, зачистите контакт, и установите трубку назад. Гайку нужно закручивать не зажимая. Если в вашей модели установлен датчик перегрева, вам необходимо будет прочистить контакты и на нём. Если это не поможет, вам придется покупать новую термопару. Еще не включается возможно из-за того, что у вас проблемы с мембраной, расположенной в водной части. Датчик тяги с электромагнитным клапаном соединены в последовательную цепь, в которой ток даёт нагретая термопара. Если где-то нарушен контакт, агрегат работать не будет. А датчик тяги срабатывает при перегреве. Если он нагревается выше определенной температуры, контакт размыкается и ток пропадает. Соответственно перекрывается клапан подачи газа. Проверить его работу можно закоротив провода, исключив датчик из системы. Если прибор начнет работать, значит точно проблема в датчике.

Газовая колонка ВПГ Астра 8910 при подаче воды издает сильный треск. При этом посторонний звук издает раздаётся и когда она горит, и когда нет. Что могло сломаться?

Скорее всего в водопроводной системе установлен циркуляционный насос. Если это так, то вам стоит домашнюю систему перевести на подключение к общему трубопроводу используя мягкие или пластиковые соединения.

При включении горячей воды проточный водонагреватель то выключается, то самопроизвольно загорается. Мне сказали, что скорее всего проблема либо в мембране, либо заклинило шток. Я открыл водный блок, и смазал шток графитовой смазкой. Также перевернул мембрану вверх ногами. В таком состоянии прибор проработал несколько дней, но потом проблема вернулась. Сейчас я купил новый блок, сделанный из бронзы. Сверху крепления с пружиной. На старой модели таких компонентов не было, но в магазине меня уверили, что всё должно заработать. Но шток вообще неподвижен. Установил я новый блок, и теперь не зажигается даже фитиль. Что мне делать?

У вас скорее всего растянулась мембрана, ее достаточно просто заменить, чтобы всё заработало хорошо. Фитиль у вас не зажигается, так как вы немножко перестарались. По идее он должен загораться, хотя бы пока вы держите кнопку. Крепление с пружиной предназначенный для замены сальникового уплотнения штока. Старое было очень неудобно, и его очень трудно было поменять. Там есть упорное кольцо на конус, и когда Вы снимали, оно плохо держалось. Попробуй пошевелить руками шток на водяном блоке. Его движения должна быть упругим, но при этом свободным. Также можно попробовать повернуть колесико Вентури до упора. Оно расположено на передней части водного блока.

___________________________________________________________________________________________

___________________________________________________________________________________________

Газовая колонка Electrolux
У меня установлена колонка Electrolux GWH 275 SRN. Квартира съемная и, когда я в неё заезжал ремонт не был ещё доделан. Мне пришлось его завершать. Во время ремонта…

Газовые колонки Ariston
Сверху газовая колонка Аристон имеет выход для присоединения к системе дымохода для обеспечения обязательного вывода продуктов горения за пределы жилья. Главной задачей…

Газовая колонка Вектор
Колонка Vektor Lux Eco зажигается, но спустя некоторое время перестает работать. Существует несколько причин такого поведения газовой горелки. Вот некоторые из них. Плохая…

Газовые колонки Oasis
У меня работает газовая колонка Oasis 20 кВт уже в течении двух с половиной лет. Примерно через 6 месяцев эксплуатации с ней начались проблемы. В зимнем режиме…

Газовая колонка Bosch
Используем газовую колонку Bosch W 10 kb. В паспорте написано, что страна производитель Германия. Она работает уже более 10 лет, и никаких проблем с ней не наблюдалось. Было только…

Газовые колонки Junkers
У меня установлена газовая колонка Junkers WR 275. Я выставил подачу газа и напор воды с помощью регуляторов. Причём настроил так, чтобы вода подавалась в 45 град. Сегодня…

Устройство и принцип работы газовой колонки: схема основных узлов

Для решения вопроса по обеспечению жилища горячей водой часто выбор останавливается на газовом водонагревателе проточного типа. Но, чтобы выбрать хорошую модель из множества представленных на рынке, необходимо иметь хотя бы минимальные знания об устройстве и принципе работы газовой колонки.

Содержание

• 1 Способы зажигания газа
• 2 Тип камеры сгорания
• 3 Датчики безопасности – где располагаются и для чего необходимы
• 4 Устройство агрегата
  • 4.1 Устройство аппарата снаружи
  • 4.2 Внутреннее устройство агрегата
• 5 Принцип работы
  • 5.1 Что происходит при пуске воды
  • 5.2 Работа при выключении воды

Способы зажигания газа

У колонок существует несколько типов зажигания, но всех их объединяет одно – основная горелка устройства зажигается с помощью водяного узла, который подает сигнал на подачу газа.

В остальном же все колонки могут иметь следующие виды зажигания.

1. Зажигание от пьезоэлемента. Вариант ручного управления, при котором на внешней панели устройства расположена кнопка включения. При ее нажатии пьезоэлемент поджигает запальник, от которого зажигается основная колонка. Такой способ зажигания имеет один минус – запальник необходимо выключать вручную. Если этого не сделать, то он будет продолжать гореть, что приведет к перерасходу газа и образованию накипи на стенках трубок.
2. От батарейки. В таких моделях сначала подается сигнал от штока, а потом электрическая искра осуществляет поджиг. В таких конструкциях роль запальника играют специальные электроды – основная горелка зажигается от них напрямую. Из минусов таких моделей можно отметить необходимость регулярно менять батарейки. Как минимум, это надо делать раз в 10 месяцев, а при регулярном использовании – каждые 2 месяца.
3. От гидравлической турбины. В некоторых случаях зажигание газа может осуществляться с помощью вращающейся турбины, которая приводится в действие напором воды. В таких колонках основная горелка также зажигается от электрической искры, однако следить за батарейками не нужно. Связано это с тем, что турбина при вращении сама вырабатывает необходимое электричество. Колонки с гидравлической турбиной не слишком распространены в России. Связано это с необходимостью обеспечить достаточный напор в трубах. Колонка будет работать при давлении не менее 0,3 бар. А такое условие обеспечивается далеко не везде.

Читайте также: как включить газовую колонку.

Тип камеры сгорания

Независимо от способа зажигания газа, во всех колонках камеры сгорания могут быть двух типов: открытого или закрытого.

Если конструкция камеры сгорания открытого типа, то в нее воздух попадает напрямую из помещения, а все продукты горения удаляются с помощью обыкновенной вытяжки. Такие устройства обладают несколькими преимуществами:

• простая конструкция;
• при работе практически не издает шума;
• чаще всего электричество им не нужно.

Однако у таких камер есть один существенный недостаток. В том случае, когда вытяжка не работает должным образом, может произойти загрязнение воздуха в комнате.

Закрытые камеры сгорания характерны для газовых колонок с турбиной. Конструкция таких камер, за исключением труб для подачи и вывода воздуха, полностью герметична. Подается воздух с помощью встроенных вентиляторов, а удаляется через дымоход.

Закрытая камера сгорания в колонке полностью герметична

Закрытая конструкция камеры сгорания свойственна более современным моделям колонок с автоматическим режимом работы. Благодаря наличию различных датчиков такие модели считаются наиболее безопасными.

Датчики безопасности – где располагаются и для чего необходимы

Любая газовая колонка при неправильном использовании может представлять опасность. Связано это с тем, что она одновременно подключена к трубопроводам газо- и водоснабжения, которые даже по отдельности могут создать проблемы. Специально для предотвращения опасностей в устройствах предусмотрены датчики и клапаны, которые в случае возникновения проблем отключают устройство и перекрывают подачу воды и газа.

Стандартные газовые колонки способны выдержать резкий скачок давления воды до 10-12 бар, что значительно превышает напор в городских трубопроводах водоснабжения. Однако при давлении в 0,2 бара и ниже устройство попросту не будет работать.

Важно! Перед тем, как покупать колонку, обязательно нужно ознакомиться с ее основными характеристиками. Особое внимание важно уделить тому, при каком напоре воды она будет работать.

Все современные модели колонок оснащены различными датчиками. Можно выделить следующие разновидности.

1. Датчик тяги. Располагается в узле подсоединения дымохода к колонке. Отключает устройство, если нет тяги.
2. Газовый клапан. Если возникают проблемы с подачей газа, отключает колонку. Располагается в патрубке подачи газа.
3. Датчик ионизации. Необходим для отключения устройства в том случае, когда пламя гаснет при действующей подаче газа. Находится в камере сгорания.
4. Датчик пламени. Если в процессе поджига пламя не появляется, то датчик блокирует подачу газа. Располагается в камере.
5. Клапан сброса. С его помощью производится отключение подачи воды при резком скачке давления. Расположен в патрубке подачи воды.
6. Датчик потока. Выключает устройство, если прекращается подача воды.
7. Температурный датчик. Располагается на трубах теплообменника. Датчик необходим для того, чтобы контролировать нагрев воды. Если температура будет превышать +85°С, то он отключает горелку.
8. Датчик давления. Если в трубах подающих воду падает давление, датчик отвечает за отключение колонки.

Устройство агрегата

Газовые водогрейки, независимо от фирмы производителя, имеют похожие составляющие, наличие которых у разных моделей может отличаться незначительно. Для примера, можно рассмотреть устройство газовой колонки Нева.

Устройство аппарата снаружи

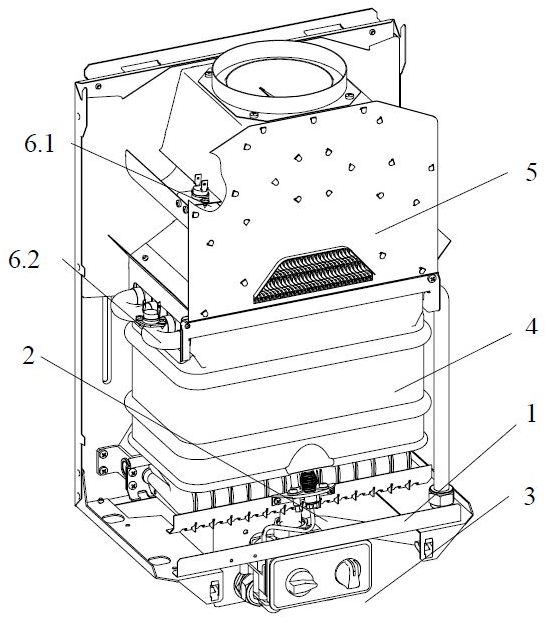

Схема газовой колонки приведена на рисунке ниже.

Схема газовой колонки

Передняя часть и боковины водонагревателя закрываются кожухом из металла (1). На фасаде аппарата имеется смотровое окно (2) для визуального контроля за работой агрегата. Под окошком располагаются регуляторы: ручка, регулирующая расход газа (3) и регулятор расхода воды (4). Между ручками располагается ЖК дисплей (5), который отображает значение температуры воды, подающейся к потребителю.

В самом низу аппарата располагаются патрубки для подачи воды и ее вывода, а также для подачи газа. На правой стороне водонагревателя имеется патрубок (6), к которому подключается холодная вода из водопровода, а слева – подсоединяется труба (7) для отвода нагретой жидкости. Рядом с ней, но немного ближе к центру, имеется патрубок (8). К нему подключается шланг, соединяющий колонку с газовой магистралью, а в некоторых ситуациях — к баллону с газом. На самом верху водогрейки, находится фланец (9) для подсоединения газоотводной трубы (дымохода).

Все элементы агрегата закрепляются на металлической основе (10), выполняющей функцию задней стенки аппарата. На ней проделано 2 отверстия для подвешивания агрегата на стену с помощью кронштейнов.

Похожую конструкцию имеет и новая модель газовой колонки Астра.

Внутреннее устройство агрегата

Теперь рассмотрим, как устроена газовая колонка изнутри, при снятом внешнем кожухе. Как уже было сказано выше, патрубки под номерами 6, 7 и 8 предназначены для подсоединения холодной воды, отвода нагретой и подключения газа.

Водяной блок агрегата (12) соединяется с патрубком подачи воды (6). Из водяного блока выходит шток (13), на котором крепится ручка для регулировки напора воды. Ниже располагается цилиндрическая деталь (14), имеющая на стенках насечку. Она выполняет функцию пробки, извлекаемую для слива жидкости с аппарата, если потребуется его ремонт. Также пробка имеет предохранительный клапан, открывающийся при избыточном давлении в водопроводе.

В центре агрегата находится блок электронного управления (16). От него в разные стороны выводятся провода, идущие к различным элементам агрегата и датчикам.

Устройство колонки изнутри

Слева, симметрично блоку воды — размещен газовый (17). Оба модуля и собраны так, что представляют собой единую конструкцию. Из него, как и из водяного, выходит шток (18) для настройки подачи газа. Посередине между газовым патрубком и регулирующим краном расположен клапан (19) (электромагнитный).

Также на газовом блоке имеется микровыключатель (15), который прижимается специальным толкателем, когда он выключен. Выше можно увидеть коллектор (20), соединенный с газовым блоком с помощью патрубка, одетого на фланцы. Коллектор крепится к корпусу с помощью 2 винтов (21). В задней части коллектора располагаются сопла. Через них подается газ на горелку (22), имеющую 10 рядов. На передней части коллектора закреплена пара элементов, схожих по внешнему виду, но выполняющих разные роли. Справа – искрообразующая свеча (23), разжигающая горелки, а слева – датчик пламени (24).

Выше коллектора находится теплообменник из меди (25). Он как раз и отдает тепло, полученное от сгорания газа, проходящей через него воде. Справа к теплообменнику подсоединяется водяной узел (26), а с левой стороны — патрубок для отвода нагретой воды (27). Крепится модуль теплообмена к корпусу агрегата с помощью 2 винтов (28). На патрубке для отвода нагретой воды установлено 2 датчика. Верхний (29) защищает водогрейку от перегрева, а тот, что ниже (30) — служит в качестве термометра. От него идут провода к ЖК дисплею, закрепленному на кожухе агрегата.

Наверху аппарата установлено устройство для отвода отработанных продуктов горения (31). Благодаря системе различных по форме перемычек, поток горячих отработанных газов направляется в сторону канала дымохода. Слева установлен датчик тяги (32), имеющий связь с датчиком перегрева (29) посредством электрической цепи. Внизу корпуса водонагревателя находится блок (34) для 2-х элементов питания (батареек). Для крепления внешнего кожуха аппарата с двух сторон корпуса имеются места для вкручивания винтов (33).

Схема внутреннего устройства газовой колонки Оазис ничем не отличатся от приведенной выше, разве что наличием переключателя “зима-лето” на передней панели. Он предназначен для отключения половины работающих горелок в летний период для экономии газа.

Вам может быть интересно: как отремонтировать газовую колонку.

Принцип работы

Чтобы понять принцип работы газовой колонки, нужно вначале рассмотреть, какой системой безопасности она оснащена. Когда агрегат пребывает в выключенном состоянии, электричества управляющий блок (16) не получает, так как цепь разорвана в микровыключателе (15). Пластина выключателя прижимается толкателем, и, пока это происходит, он находится в отключенном состоянии.

Электромагнитный клапан (19) также закрыт и перекрывает подачу газа от входного патрубка, поскольку на него не поступает питание. Но это не единственное место, перекрывающее газ — он еще перекрывается с помощью пружинного клапана, который располагается в газовом модуле (35). Нерабочее состояние клапана характеризуется прижатием прокладки тарелки к седлу, что обеспечивает полное перекрытие подачи горючей смеси к коллектору.

Водяная секция состоит из двухкамерного модуля (36), в просторечии называемого “лягушкой”, с эластичной мембраной из резины. С помощью специального канала камеры “лягушки” могут сообщаться. Когда подача воды отключена, давление в камерах выравнено, и мембрана находится в положении равновесия.

Принцип работы колонки газовой

Вода к теплообменнику подается через нижнюю часть камеры. Наверху установлен шток с тарелкой, изготовленной из пластика, которая прилегает к мембране. Шток выходит наружу через отверстие в середине, по направлению к блоку газа. Напротив данного штока, в газовом модуле, находится такой же, но соединенный с пружинным клапаном, к которому прикреплен толкатель, идущий от выключателя.

Что происходит при пуске воды

Как работает газовая колонка, если отрыть воду? При открывании на точке потребления (водозабора) крана с водой, происходит следующее.

1. При прохождении потока жидкости через “лягушку”, в ее камере создается разрежение. Резиновая мембрана под действием повышенного давления выгибается и выталкивает тарелку. Последняя передает толкающее движение на шток. Шток водяного модуля толкает расположенный напротив шток газового модуля (37).
2. Далее толкатель, имеющий связь со штоком, больше не держит пластину выключателя, и она отпускается. При этом выключатель замыкает цепь, и электропитание начинает поступать в электронный управляющий модуль из секции с батарейками.
3. Движение штока также заставляет отжаться пружину механического клапана, вследствие чего тарелка отходит от седла, и канал подачи газа к коллектору становится открытым.
4. Электромагнитный клапан, получив питание от батареек, открывается и не препятствует прохождению газа через пружинный клапан по направлению к коллектору.
5. Тем временем блок управления вырабатывает и направляет в свечу (23) электрический импульс для создания искрового разряда, способного разжечь пламя. При штатном срабатывании всех узлов — горелка загорается.

Процесс розжига контролируется датчиком ионизации (24). В случае, когда горелка не загорается в течение 6-7 секунд, то, чтобы избежать накопления высокой концентрации взрывоопасной смеси, электронный модуль, не получив импульса от датчика, перекроет подачу газа. При наличии горения, датчик сформирует импульс на отключение свечи зажигания. Если после начала работы водонагревателя пламя погаснет, то и импульс от датчика перестанет приходить в модуль управления, после чего он незамедлительно отреагирует на это перекрытием газа с помощью электромагнитного клапана.

Выполнение всех этих функций в газовой колонке Нева возможно только при соблюдении одного условия: цепь между двумя датчиками не должна быть разорвана, а именно — между температурным датчиком контроля воды на выходе (29) и датчиком тяги (32). Эти реле соединены последовательно, и их контакты находятся в замкнутом состоянии, когда датчики находятся в рабочем состоянии. Поэтому, чтобы на управляющий модуль поступало питание, оба датчика должны замыкать цепь.

Если в дымоотводном блоке образуется слабая тяга, то продукты сгорания, благодаря особой конструкции газоотводящего блока, не могут пройти по направлению к центральному каналу, и направляются в боковые полости. Поскольку слева располагается температурный датчик, он «обнаружит» внезапный подъем температуры, разорвав цепь подачи питания на управляющий модуль. Это приведет к остановке подачи горючей смеси и отключению горелок.

По аналогии срабатывает и реле, которое размещено на патрубке для отвода нагретой воды из теплообменника. Когда вода нагреется до 90°С, а это считается критическим уровнем, то цепь питания электронного блока будет разорвана.

Работа при выключении воды

Когда подача воды отключается, происходит следующее.

1. Происходит уравновешивание давления в камерах «лягушки». Возвращение мембраны из резины на место вызывает движение тарелки, подсоединенной к толкателю в соответствующем направлении до начального положения.
2. При возвращении штока освобождается тарельчатый клапан, надежно перекрывающий подачу горючего.
3. В это же время толкатель начинает прижим пластины выключателя, вследствие чего происходит разрыв цепи, питающей модуль управления.
4. Поскольку электромагнитный клапан после отключения управляющего блока не получает электричества, то он также закрывается.

Таким образом, отключение воды вызывает запуск цепочки процессов, которые в автоматическом режиме выключают водонагревательный аппарат. Для наглядности на фото ниже показаны основные узлы агрегата (вид снизу), влияющие на его работу (нумерация сохранена и добавлена новая позиция, под номером 40 – толкатель микровыключателя).

Основные узлы колонки газовой

Информационный дисплей (38) также подключен к электронной схеме управления водонагревателем и температурным датчиком (39) на выходном патрубке с помощью нескольких проводов. Дисплей играет только информационную роль и не участвует в работе и настройке газового водонагревателя.

Агрегат способен работать и при отключенном ЖК дисплее, например, после снятия внешнего кожуха, на котором он закреплен.

Подводя итог вышесказанному, можно сказать, что газовая колонка является достаточно сложным и надежным при эксплуатации аппаратом. За многие годы существования данных агрегатов, их конструкция изменилась ненамного, разве что для более удобного управления в аппаратах стали использоваться электронные узлы управления и контроля.

плюсы и минусы, популярные модели

Кто, как не отечественный производитель, больше заинтересован в разработке доступной техники, рабочие параметры которой будут максимально соответствовать условиям использования. Качество природного газа, давление воды, общие правила вентиляции при установке газового оборудования, государственные постановления и соблюдение прав эксплуатации проще учесть местным производителям оборудования. Газовая колонка Астра от компании «Теплообменник» занимает серьезные позиции на российском рынке и пользуется большой популярностью у потребителей.

Содержание

• 1 Основные характеристики
• 2 Плюсы и минусы техники
• 3 Наиболее покупаемые модели

Основные характеристики

Газовый водонагреватель для проточной воды – техническое решение исходя из потребностей, условий и возможностей потребителя. Вопрос горячей воды актуален во все времена. Гейзерная астра – достойное предложение, отвечающее потребностям населения. Аппарат даже при небольшой мощности 12-15 кВт способен производить нагрев воды до 60-65 градусов, при этом расход газа умеренный. Устройство большей мощности, производительностью до 12 л/мин., способно одновременно обслуживать две точки подключения воды.

Следует помнить, что установка газовой колонки астра должна производиться в полном соответствии с инструкцией, с учетом необходимых технических параметров ее использования.

Несмотря на то, что оборудование является бюджетным вариантом, оно оснащено полноценной системой безопасности . Итак, автоматическое отключение столбца происходит в следующих случаях:

• отсутствие тяги;
• прекращение подачи воды;
• отсутствие пламени.

Ассортимент продукции достаточно разнообразен. В зависимости от производительности и индивидуальных предпочтений относительно недорого можно обеспечить бесперебойную подачу горячей воды оптимальной температуры. Несмотря на то, что данная газовая установка по стоимости значительно ниже оборудования известного бренда, по своим функциональным возможностям и дизайну она достойна конкуренции.

Плюсы и минусы технологии

Преимущества газовой колонки астра:

• доступная цена;
• возможность работы на природном и сжиженном газе;
безопасность
• ;
• классический дизайн;
• оптимальных размеров;
• экономичный расход газа;
• простота в управлении и установке.
• наличие запасных частей и комплектующих.

Учитывая относительную дешевизну газовой колонки, не стоит выбирать самую дешевую модель. Как правило, чем ниже стоимость, тем ниже качество используемых материалов. В связи с этим во многих моделях есть большой недостаток: в процессе эксплуатации происходят постоянные протечки. Запасные части, конечно, можно приобрести в любом магазине, но если такие поломки часты, возникает вопрос об эффективности использования такого дешевого оборудования по стоимости с регулярными затратами на обслуживание. Практически во всех моделях при розжиге он ярко выражен. звук слит в виде хлопка . Автоматика плохо настроена на контроль и поддержание температуры. Многих разочаровывает отсутствие дополнительных функций, примитивный дизайн и механизм (хотя для кого-то это может быть плюсом).

Применение новых технологий в колонках, наличие множества встроенного функционала приводит к значительному удорожанию техники, а производитель такой цели не преследует.

Самые покупаемые модели

Отзывы покупателей очень разнообразны – это связано с техническими возможностями оборудования и реальными потребностями в его эксплуатации. Оборудование не может регулярно работать на полную мощность, поэтому даже хороший газовый котел может дать сбой в работе. Наиболее популярные модели, которые имеют положительный пользовательский опыт, следующие.

1. Астра 8910-10 самая простая и дешевая модель, около 5000 руб. Механизм работы напоминает бывшую советскую колонку, но в более современном варианте. Конструкция очень примитивная, а ремонт можно произвести самостоятельно, даже без определенных навыков. Услуга не создает больших финансовых затрат, так как производится бытовым способом. Чтобы не приходилось регулярно очищать колонку от накипи, можно установить фильтр грубой очистки воды . Если все-таки на радиаторе уже образовался налет, его можно промыть уксусом или обычным средством против накипи. Периодическая смазка рычагов является стандартным обслуживанием газовых приборов газосборниками.


   Гейзер Астра 8910-10

2. Модель Astra JSD20-10A доступна уже с электроподжигом . Устройство дороже по стоимости, но безопаснее, так как нет горящего фитиля. Выйдя из комнаты, вы можете не переживать об утечке газа, если перед уходом забыли выключить колонку. По инструкции мощность колонки 20кВт, но при этом относительно невысокая производительность 10л/мин. Несмотря на разрыв в эффективности, недостаток восполняется относительной дешевизной устройства с электронным зажиганием.


   Гейзер Астра JSD20-10A

В зависимости от ожиданий и готовности потратить определенную сумму денег формируется вывод пользователя. Если при покупке учитываются все технические параметры и возможности в соответствии с условиями использования, можно выбрать оптимальный вариант. Преследуя цель приобрести оборудование, самое дешевое по стоимости, результат будет соответствующий.

Также интересно:

Новости технологий:

В продолжение темы:

Расчет расхода
электроприборы

Вычислять

Калькулятор расчета
мощность нагревателя

Вычислять

Калькулятор расчета
кондиционер

Вычислять

Новый

/

Читать

Ваше мнение

Хотели бы вы видеть интернет-магазин на ru.techinfus. com?

• Да
• Не

Загрузка…

Обзоры технологий

Рейтинги технологий

Калькулятор
расчет
электричество

Вычислять

неисправности и способы их устранения, как включить прибор 8910

К сожалению, отечественная система ЖКХ пока оставляет желать лучшего и не обеспечивает потребителя в полной мере, поэтому людям приходится рассчитывать на собственные силы прочности и установить дополнительные устройства в системах отопления и водоснабжения. Например, приобрести газовые водонагреватели.

Особенности

ОАО ПКО “Теплообменник”, производящее газовые колонки “Астра”, существует более 50 лет. Возможно, наши бабушки и дедушки тоже пользовались ее продукцией. Правда, тогда эта компания называлась по-другому.

Колонка “Астра” предназначена для работы с горячей водой. В качестве топлива используется только газ.

Устройство такой колонки достаточно простое и включает в себя несколько составляющих. Основная часть – прямоугольный корпус – крепится к стене. На передней панели расположены окошки управления розжигом и горением, кнопка включения, ручки регулировки подачи газа. Внизу штуцеры газоснабжения, горячей и холодной воды, а сверху труба дымохода.

Все основные компоненты расположены внутри корпуса и закреплены на задней панели. Также предусмотрены монтажные отверстия. Камера сгорания изготовлена ​​из высококачественного огнеупорного материала, имеющего длительный срок службы. Лаконичность исполнения является преимуществом на рынке моделей и обеспечивает производителю высокий спрос на свою продукцию.

Принцип работы следующий: нагнетать газ в газоблок и запальник, повернуть ручку запальной горелки влево и включить прибор нажатием на кнопку — последовательно включится горелка. Температура горячей воды на выходе устанавливается положением регулировочных ручек. Поворот справа налево увеличивает подачу газа, тем самым повышая температуру воды, а слева направо – наоборот, уменьшает.

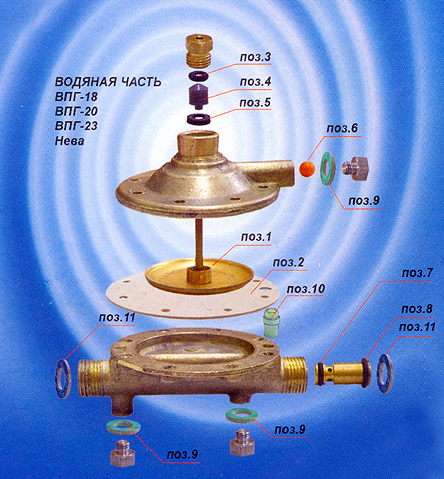

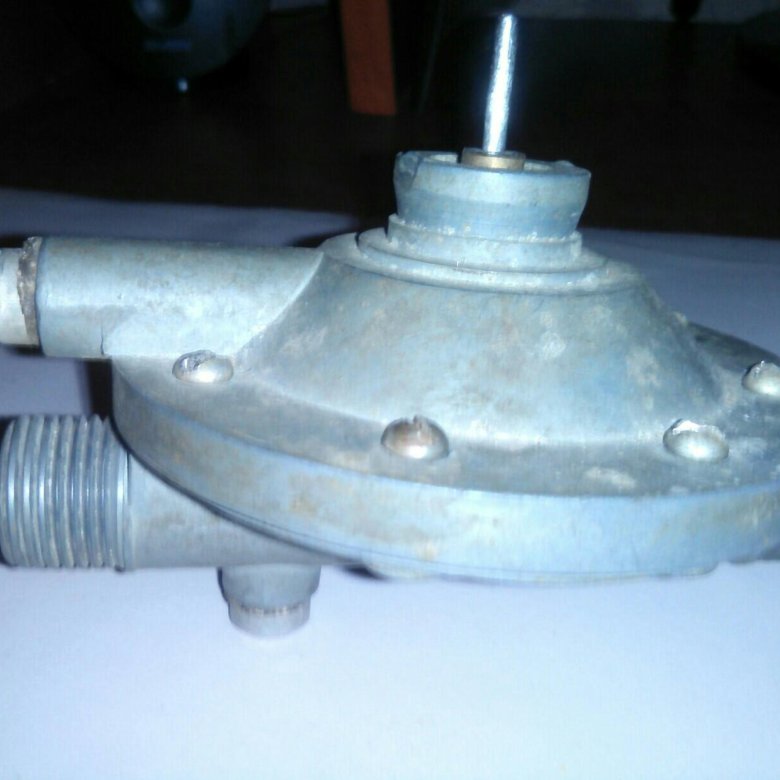

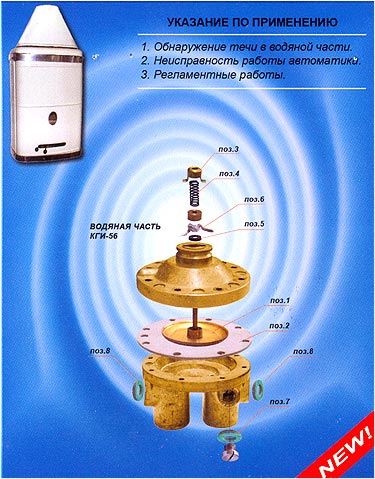

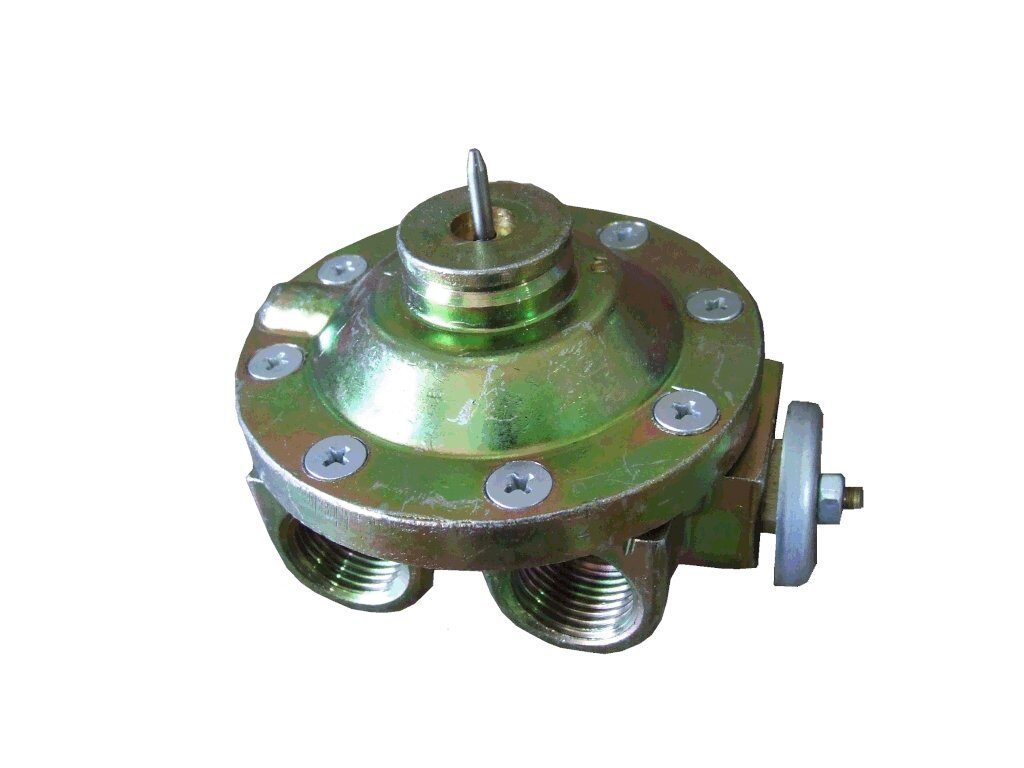

По функциональным составляющим колонки условно делятся на водогазовые части. На рынке можно приобрести ремкомплекты и запчасти как для каждого узла отдельно, так и для всего узла в целом.

Технические характеристики колонок «Астра» позволяют легко конкурировать с другими производителями. Основное преимущество заключается в мощности устройства: в некоторых моделях она равна и даже превышает 20 кВт. Эту марку отличает большая камера сгорания и относительно небольшой расход газа.

Конечно, у каждой модели есть свои нюансы в характеристиках, но можно вывести общие значения. Например, подача горячей воды примерно 10-12 л/мин, диапазон температуры воды на выходе 35-60 градусов, диапазон рабочего давления 0,5-6 бар.

Производитель подумал и о безопасности своей продукции. Если горелка погаснет, подача воды прекратится.

К любой модели прилагается паспорт и инструкция по эксплуатации, где подробно изложены правила эксплуатации и безопасной эксплуатации, а также принципиальная схема устройства.

Виды

В настоящее время на рынке есть много гейзеров необычных цветов. Потребители иногда ошибаются, отдавая предпочтение цвету в ущерб техническим характеристикам. Гейзер «Астра» не стремится выделяться за счет внешнего вида, а сделал ставку на технические характеристики, имеет свой модельный ряд.

Модель 8910-00.02

имеет большую мощность – до 21 кВт и производительность 12 л/мин. Габариты – 700х372х230 мм. Дымоход имеет диаметр 120 мм. Расход газа в час 2,3 куб.м. м. Зажигание происходит вручную.

Камера сгорания открытого типа. Легко проверить тягу. Труба подключения газа 3⁄4 дюйма, трубы водопровода 1⁄2 дюйма. Вес устройства 15 кг.

Модель 8910-08.02

имеет чуть меньшую мощность (до 18 кВт) и производительность (10 л/мин). Однако и расход топлива ниже – 2 куб. м/ч Вес агрегата 14,7 кг. В остальном устройство очень похоже на предыдущую модель. Ручной розжиг

Модель 8910-15

Имеет одно принципиальное отличие – это система с электронным розжигом горелки, что очень удобно. Теперь не нужно беспокоиться о наличии спичек.

Мощность агрегата достигает 20 кВт, производительность – 10 литров горячей воды в минуту. Расход газа 2 куб. м/ч Вес колонны 13,9 кг. Диаметр дымохода 135 мм.

Модель 8910-16

Также оснащен электронной системой автоматического розжига горелки. Этот автомат является рекордсменом по мощности (до 24 кВт). Водяной агрегат нагревается со скоростью 12 литров в минуту. Расход газа – 2,3 куб. м/ч. Вес устройства 14,7 кг.

Стоит отметить, что запчасти для колонок Астра можно легко найти по приемлемым ценам.

Как использовать?

Покупка завершена, подключение произведено сотрудниками соответствующей службы. Для включения колонки в первую очередь необходимо проверить тягу , приложив полоску бумаги (шириной 2-5 см и длиной 20 см) к боковым отверстиям в корпусе. Если с расстояния 15 см бумага притянулась к отверстиям, значит все в порядке.

Затем надо открыть краны – сначала газовый, потом водяной. После этого нужно действовать в соответствии с типом модели. Для устройств с ручным розжигом поверните ручку пилотной горелки влево в положение «Открыто». Затем нужно зажечь спичку и поднести ее к запальнику, расположенному на передней панели прибора, одновременно нажимая и удерживая кнопку электромагнитного клапана.

Время удержания кнопки может быть разным и составлять от 3 до 60 секунд. Установить конкретную продолжительность нажатия для вашего устройства можно опытным путем.

После проделанных манипуляций медленно открыть горячую воду, повернуть ручку регулировки подачи газа на основную конфорку, установив нужное положение с определенной температурой на выходе. Если все сделано правильно, загорится основная горелка.

У моделей с электронным зажиганием включение еще проще: нужно открыть краны подачи газа и воды перед прибором, а потом просто включить горячую воду – колонка запустится сама.

Регулировка производится двумя ручками. Ручка управления потоком газа влияет на температуру на выходе, а ручка управления потоком воды соответственно изменяет расход воды.

Для выключения устройства с ручным розжигом необходимо перевести ручки сначала основной, а затем пилотной горелки вправо в положение «Закрыто». Затем убедитесь, что обе горелки выключены. Теперь можно закрыть кран горячей воды и, наконец, общий газовый кран.

Для автоматических моделей достаточно закрыть краны.

Из отзывов о газовых колонках Астра можно сделать вывод, что агрегаты достаточно надежны, просты в эксплуатации и ремонте. Поломки случаются редко, а запчасти легко подобрать на рынке. Простота эксплуатации очень нравится старшему поколению, которое не гонится за новомодным функционалом. Да и цена выглядит очень привлекательной по сравнению с зарубежными аналогами. При этом скромный, но симпатичный дизайн позволяет вписать такое устройство в любой интерьер.

Неисправности и методы их устранения

Несмотря на проверенную надежность оборудования, отказы случаются.

• Фитиль гаснет. В этом случае нужно проверить тягу сбоку устройства, при необходимости очистить дымоход от продуктов сгорания. Если проблема сохраняется, она может быть в электрической части. Необходимо исследовать контакты электрической цепи с помощью специального оборудования и устранить нарушение.
• Пилотная и основная горелки не загораются. В этом случае нужно проверить, находится ли газовый клапан в правильном положении. Также следует обратить внимание на штуцер термопары – при откручивании его следует подтянуть. Возможно, вам придется заменить мембрану водопроводной линии, которая порвана или растянута. Засорилась запальная форсунка – в этом случае необходима очистка. Возможно, потребуется отрегулировать положение термопарного датчика, чтобы он омывался пламенем запальной горелки. Другая простая причина заключается в том, что давление воды на входе ниже рабочего диапазона. Если все вышеперечисленное не подходит, то неисправность может быть в электромагнитном клапане.

Этот элемент должен быть заменен специалистом.

• Нет потока воды на выходе. Необходимо проверить подачу поступающей холодной воды. Также частой причиной является образование накипи на фильтрах. Это потребует очистки. Устранение накипи в трубках теплообменника рекомендуется доверить специалисту.
• Основная горелка слабая. , из-за чего вода не нагревается до нужной температуры. Это означает, что засорились газовые фильтры и форсунки на основной горелке – нужно очистить их от мусора.
• Капает вода. В этом случае можно попробовать заменить прокладки в стыках. Но если теплообменник изношен – на нем образовалась коррозия и трещины – придется либо герметизировать теплообменник, либо покупать новый. Стоит отметить, что нанесение припоя на течь вызывает временный эффект, и рано или поздно элемент придется заменить.
• Когда вы включаете воду, вы слышите звук основной горелки. Это происходит из-за низкого давления газа или из-за того, что заглушки и пилотное сопло заблокированы.

При проведении любого ремонта необходимо соблюдать технику безопасности. Перед началом работы обязательно отключите газ в подающей трубе. Устройство можно оставить на стене, а переднюю часть устройства снять отверткой — болты расположены сбоку. Манипуляции возле напорного штуцера нужно производить очень осторожно, ведь его легко повредить.

Советы по уходу

Газовая колонка “Астра” будет работать долго и безотказно при правильном обращении.
