Устройство котла иммергаз: виды (настенный, напольный, одноконтурный, двухконтурный), отзывы, технические характеристики и обслуживание

alexxlab
16.04.1972
Комментарии: 0

Содержание

настенные, напольные, возможные неисправности и устройство

Итальянский производитель Иммергаз работает по всей Европе, пользуется популярностью. Доступны разнообразные газовые котлы малой, высокой мощности. На официальном сайте производитель предлагает модели одноконтурного, двухконтурного типа.

Важно! Имеются варианты для дома со встроенным бойлером, поэтому есть из чего выбирать.

Содержание статьи:

1 Особенности котлов Иммергаз
2 Преимущества и недостатки котлов Иммергаз
3 Устройство и принцип работы
4 Популярные модели котлов Иммергаз
- 4.1 Avio 24 2 ErP
- 4.2 Zeus 24 kW E
- 4.3 Eolo 24 3 E
- 4.4 Immergas Eolo Star 24-3 E
- 4.5 Immergas Mini Eolo 24 3 E
- 4.6 Immergas Eolo Mini 28 3 E
- 4.7 IMMERGAS Zeus Superior 24 kW TURBO
5 Отзывы пользователей о котлах Иммергаз

Особенности котлов Иммергаз

К основным особенностям котлов представленного бренда приписывают следующее:

Высокая степень автоматизации.
Защищенность оборудования.
Качество теплообменников.
Надёжное электропитание.
Разнообразие по размерам.
Устройства с электронным розжигом.

Также оборудование последних серий удивляет своей многофункциональностью. К примеру, есть модификации с электронной модуляцией пламени. Используются специальные системы защиты, а также самодиагностики. У пользователя есть возможность изменять скорость вращения циркуляционного насоса, а за параметрами можно следить при помощи встроенного термостата.

Преимущества и недостатки котлов Иммергаз

Если рассматривать одноконтурный газовый котел, выделяют следующие достоинства:

Широкий ассортимент продукции.
Естественное дымоудаление.
Высокий КПД.
Производительность от 11 ГВС.
Мощность от 14 киловатт.
Устройства с механическим и электронным управлением.

К недостаткам приписывают высокую стоимость моделей. Некоторые из устройств нельзя назвать экономичными, особенно это касается двухконтурных котлов.

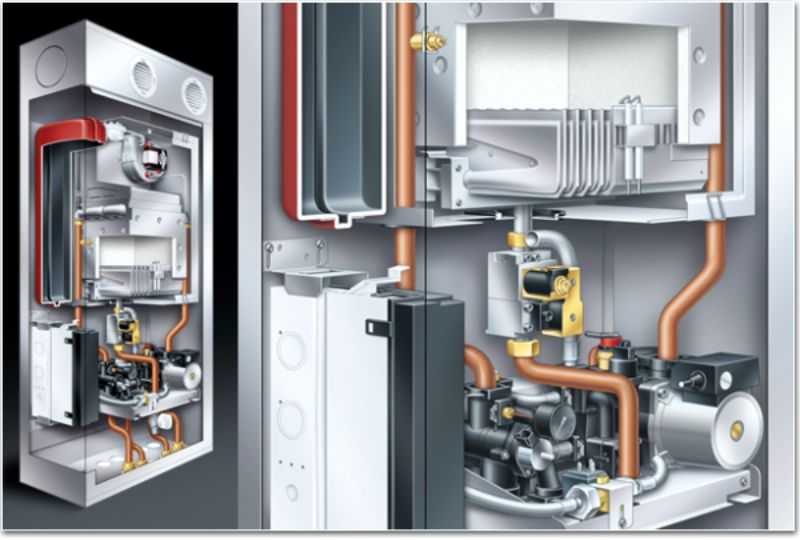

Устройство и принцип работы

Внутри газового котла расположены следующие элементы:

Датчик прогрева.
Манометр.
Встроенная горелка.
Панель управления.
Защитная арматура.
Электроды.
Циркуляционный насос.
Воздуховод.
Камера подачи воздуха.
Патрубки подключения.

Интересно! Принцип работы заключается в сгорании газа, который первоначально подается через патрубок. В камере происходит возгорание за счёт горелки и далее наблюдается нагрев теплоносителя. Циркуляционный насос пытается ввести его к радиатору.

Отзывы пользователей о котлах Иммергаз

Потребитель Максим заявляет: «Для дома выбрал модель котла IMMERGAS Zeus 24 kW E. По характеристикам он вполне устраивает, мастера быстро установили. Используется электронный розжиг, система полностью защищена. Внизу расположено всего 3 регулятора, плюс термостат. Панель управления смотрится компактной, ошибок не возникало».

Пользователь Марина указывает: «На даче с мужем подыскивали мощный котел и остановились на агрегате IMMERGAS Zeus Superior, у которого 32 киловатт. Установка свободно может протопить площадь 300 квадратных метров. Пользуемся уже год, поломок не было. У агрегата действует функция антибактериальной защиты и есть селектор скоростей».

Интересно! Итальянский производитель Иммергаз удивляет потребителей, котлы отличаются высокой степенью автоматизации.

Для дома либо дачи можно подобрать подходящий вариант. Представлены устройства высокого класса, плюс есть модели с электронным поджигом. Поскольку достоинства перевешивают недостатки, рекомендуется рассмотреть для дома наиболее востребованные котлы.

ДВУХКОНТУРНЫЙ АТМОСФЕРНЫЙ ГАЗОВЫЙ КОТЕЛ IMMERGAS NIKE STAR 24 3E

Газовый котел Immergas NIKE Star 24 3E – это современный малогабаритный аппарат для обогрева помещений. Прост в управлении. Гармонично вписывается в любой интерьер. Работа котла контролируется при помощи микропроцессора и электронной панели управления, на которой размещается цифровой дисплей и управляющие кнопки. Они позволяют легко изменять температуру в отапливаемом помещении и управлять работой котла. Аппарат полностью адаптирован для работы в системах элетро- и газоснабжения Беларуси.

Котел работает при min давлении газа 3,5 мбар;
Не требуется стабилизатор напряжения, т.к. встроена защита от скачков напряжения ±10% от 220 В;
Не требуется соблюдения полярности при подключении котла в сеть;
Допускается использование, сертифицированного в РБ, антифриза;
Котел может работать на сжиженном газе (при замене форсунок).

Серия традиционных котлов Immergas – Star – уникальное предложение, которое весьма успешно сочетает в себе надежность и выгодную цену. Управлять устройство просто, что значительно упрощает процесс его эксплуатации.

Одно из главных преимуществ, которым обладают котлы Immergas Star, является компактность их габаритов. Дизайн каждой модели тщательно продуман – он аккуратен, прост и лаконичен, а потому прекрасно сочетается с любыми интерьерными решениями.

ДОСТОИНСТВА И ОСОБЕННОСТИ СЕРИИ STAR

Что же касается функциональности, то она способна удовлетворить даже самых требовательных владельцев. Цифровой дисплей позволяет увидеть полную информацию о работе котла, а главное, возможных сбоях в его работе. Благодаря кнопочному управлению настроить нужный режим можно очень быстро.

Котлы оснащены специальной электронной платой, наличие которой позволяет контролировать температурный режим, как воды, так и отопления – в результате потребляется меньше газа.

Достоинства и особенности серии котлов Immergas Star заключаются в следующем:

Разнообразие ассортимента
Компактный размер
Функциональность
Удобный дисплей
Простота настройки
Экономичность использования.

Данную серию по праву можно считать одной из лучших, а с учетом того, что цена на неё весьма доступна, то это оптимальный выбор среди бюджетных решений.

IMMERGAS STAR: КОТЛЫ С БИТЕРМИЧЕСКИМ ТЕПЛООБМЕННИКОМ

Относительно небольшая цена, малые размеры, наличие моделей с открытой и закрытой камерой сгорания, хорошо продуманный алгоритм работы автоматики и исключительно высокая надежность позволяют им успешно конкурировать с аналогичными котлами других производителей.

К достоинствам котлов серии STAR, как и всех котлов IMMERGAS, можно отнести следующие конструктивные особенности:

– на котлах устанавливаются насосы исключительно фирмы Grundfos, причем Grundfos поставляет на заводы IMMERGAS не только насосы, но и насосные группы в сборе, которые представляют собой сложный узел, объединяющий насос, коллектор отопления, предохранительный сбросной клапан, автоматический регулируемый байпас, автоматический воздухоотводчик, реле минимального давления системы отопления, ручной кран заполнения и подпитки системы отопления и гнездо-разъем для подключения гидравлического манометра; хорошо продуманная компоновка и высокое качество обработки деталей, изготовленных из композитных материалов, делают работу насосной группы весьма эффективной и практически бесшумной, что позволяет считать котлы STAR (и в целом котлы IMMERGAS) одними из самых тихих котлов в мире;

– регулируемый автоматический байпас системы отопления, смонтированный в насосной группе, является, с одной стороны, защитным устройством, предотвращающим закипание теплообменника при закупорке системы отопления и при этом снижающим нагрузки на лопатки турбины циркуляционного насоса, а с другой стороны – устройством регулировки, позволяющим подстроить работу насоса котла к гидравлическому сопротивлению системы отопления;

– на узле подключения дымохода к котлу имеется штуцер, позволяющий производить измерение разряжения, создаваемого в приемнике воздушного давления вентилятора при его работе и подаваемого на прессостат дымоудаления; использование этого штуцера при диагностике работы дымохода позволяет локализовать неисправность, что значительно сокращает время её поиска;

– в качестве датчика протока ГВС используется герконовый датчик, что, учитывая его простоту и высокую надежность, безусловно является достоинством;

– фактором повышения надежности работы котлов STAR является также то, что в качестве температурных датчиков на них используются накладные датчики NTC.

Установка экспанзомата справа от камеры сгорания котла позволила уменьшить глубину котлов STAR до 240 мм.

Как и все котлы IMMERGAS, котлы STAR устойчивы к этиленгликолевым и пропиленгликолевым антифризам.

Особенно большую роль в повышении надежности и увеличении срока службы котлов STAR, как и в целом всех котлов IMMERGAS, играет хорошо продуманный, рациональный алгоритм работы автоматики.

Главной отличительной чертой работы автоматики является то, что при включении котла на систему отопления мощность горелки медленно, в течение определенного времени, увеличивается с минимального значения до максимального. По сравнению с котлами многих других производителей, в которых горелка практически сразу выходит на максимальную мощность, подобный алгоритм работы дает следующие преимущества:

значительное снижение термической нагрузки на теплообменник и, как следствие, увеличение срока его службы,
уменьшается частота и амплитуда колебаний температуры в системе отопления,
горелка работает намного тише, следовательно, и котел – тоже.

ДРУГИМИ ОСОБЕННОСТЯМИ РАБОТЫ АВТОМАТИКИ КОТЛОВ IMMERGAS ЯВЛЯЮТСЯ:

– в каждой серии котлов одна и та же плата, без какой-либо перенастройки, работает в моделях с открытой и закрытой камерах сгорания;

– регулируемая задержка повторного включения горелки позволяет подстроить работу котла под конкретную систему отопления;

– специальный алгоритм реакции котла с открытой камерой сгорания на срабатывание термостата дымоудаления позволяет котлу самостоятельно перезапускаться, если причина, вызвавшая это срабатывание, исчезла, и останавливаться в ожидании ручного перезапуска, если эта причина сохранилась;

– наличие режима адаптации к малой потребляемой мощности в контуре ГВС позволяет относительно устойчиво поддерживать заданную температуру горячей воды при малой величине ее протока или когда температура входящей холодной воды высокая (однако не достаточно высокая, чтобы ее напрямую использовать в качестве горячей воды).

Кроме то, котлы STAR имеют свою защиту, присущую только им, как котлам с битермическим теплообменником.

Она заключается в следующем. Если при работе котла на контур отопления в контуре ГВС температура превысит +60оС (что может случиться, если начал подтекать кран горячей воды), котел, продолжая работать, поддерживает в контуре отопления температуру +57оС и на дисплее высвечивает код ошибки «28». Это позволяет своевременно устранить течь крана. Если этого не сделать, то вода контура ГВС, постоянно текущая по теплообменнику, будет нагреваться до температуры контура отопления, что может привести к быстрому выходу его из строя.

Технические характеристики котла IMMERGAS
Тип котла	двухконтурный (отопление + горячая вода)
Камера сгорания	открытая
Max мощность, кВт	24
КПД при полной нагрузке (80/60 °C), %	91,1
Расход в системе ГВС (при ΔТ 30°C), л/мин	10,4
Класс защиты	IPX5D
Габаритные размеры, см	75 х 44 х 24
Гарантия, лет	5

Газовый котел Immergas Иммергаз модельный ряд и монтаж

Содержание

Устройство
Устранение неисправностей
Установка и эксплуатация
Ремонт и эксплуатация
Газовый котел IMMERGAS Особенности
- Какие котлы выпускает компания Immergas
- Камера сгорания Immergas
- Закрытая камера сгорания immergas
Газовые котлы Immergas котел Immergas Италия
Продукция компании Immergas
- Качество и достоинства газового оборудования Immergas
- Традиционные котлы Immergas
- Конденсационные котлы Immergas
- Gреимущества конденсационного оборудования?
История компании
Особенности данных газовых котлов
Особенности котлов от компании Иммергаз

Устройство

Особенности конструкции:

Все модификации оснащены циркуляционными насосами Grundfos (Дания) — они обеспечивают движение теплоносителя, и газовым клапаном SIT (Италия).
Подводящие трубы (газ и вода) медные.
Имеется расширительная емкость на 6 л.

Оснащены цифровым экраном, отображающим установленные настройки — пользователь может следить за температурой, давлением, режимом «зима/лето». На нем также , извещающие пользователя о неисправностях.
У всех модификаций есть температурные датчики NTS, датчики тяги и защиты от перегревания.
При желании подключается выносной термостат, простой механический или «интеллектуальный», позволяющий запрограммировать режим работы на неделю вперед.

Все модели оборудованы:

антиблокировкой насоса;
антиблокировкой трехходового клапана;
защитой от замерзания.

Принцип работы котлов Immergas довольно прост, а управление ими не требует специальных знаний. На дисплее отражена вся информация о настройках и ошибках.

Устранение неисправностей

Котлы Галан отзывы. Котлы Галан характеристики, схема подключения

Даже самая надежная техника может выйти из строя. Но любые ошибки и неисправности котлов Иммергаз будут моментально выводиться на электронный дисплей. Это позволит клиенту быстро замечать проблемы и вовремя на них реагировать. Итальянская автоматика считается одной из лучших в мире, поэтому ее устанавливают на свою продукцию многие производители и за пределами Апеннинского полуострова. Она содержит датчики контроля любых важных показателей. Они позволяют следить за состоянием всей системы и каждого отдельного узла. При этом в любых нештатных ситуациях происходит отключение газа.

Выявление проблем занимает менее четвертой части работы. За диагностикой сразу должен следовать ремонт котлов Иммергаз с привлечением опытных специалистов. Хорошее функциональное оснащение автоматики подразумевает и сложное ее устройство. Так что без специальных навыков и хорошего знания конструкции можно только еще больше навредить. А если котел на гарантии, то вообще не стоит совершать с ним каких-либо манипуляций, а нужно сразу звонить в сервисный центр. Если неисправность возникла не по вине пользователя, то за ее устранение не придется платить деньги.

Перед покупкой стоит обязательно почитать отзывы о газовых котлах Иммергаз. Эта информация позволит узнать для себя плюсы и минусы, выяснить еще какие-либо важные детали, о которых производитель мог умолчать. Пользователи всегда формируют свое мнение на основании личного опыта эксплуатации, поэтому их слова будут наиболее правдоподобно отражать реальную картину. Внимания заслуживают только содержательные посты, в которых идет изложение конкретных фактов. Хвалебные или негативные обрывки фраз, не имеющие никакого смысла, можно смело пролистывать.

Установка и эксплуатация

Электрические котлы для отопления частного дома

Чтобы итальянское газовое оборудование работало исправно и бесперебойно, его монтажом должны заниматься специалисты. Ими же проводится настройка и первый запуск. Устройство должно соответствовать отапливаемой площади. К каждому прибору прилагается инструкция с подробным описанием процесса установки.

Как монтировать навесной котел:

Аппарат прикрепляют на стенку.
Делают заземление прибора — оно защитит его при грозах, и подключают к электросети.
Устанавливают расширительный бачок. Если предусмотрено принудительное циркулирование теплоносителя, устанавливают насос.
Подключают к отопительной системе.
Тестируют систему на отсутствие протечек, в инструкции описан этот процесс.
Удаляют кислород, скопившийся в трубах.
Когда подключение закончено, выполняют первый запуск.

Ремонт и эксплуатация

Комбинированные котлы для отопления на дровах и электричестве

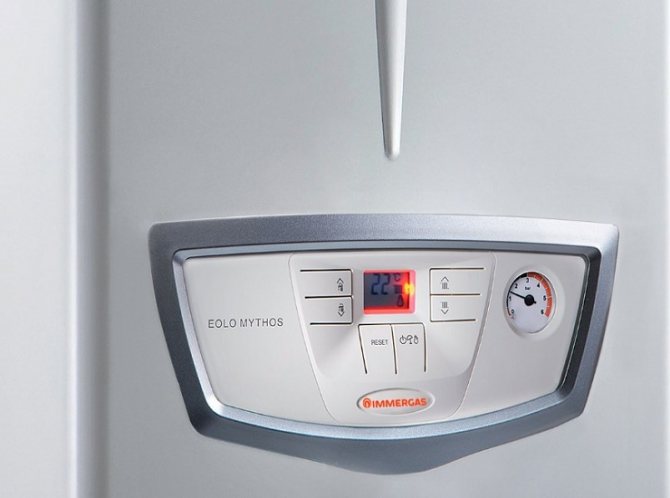

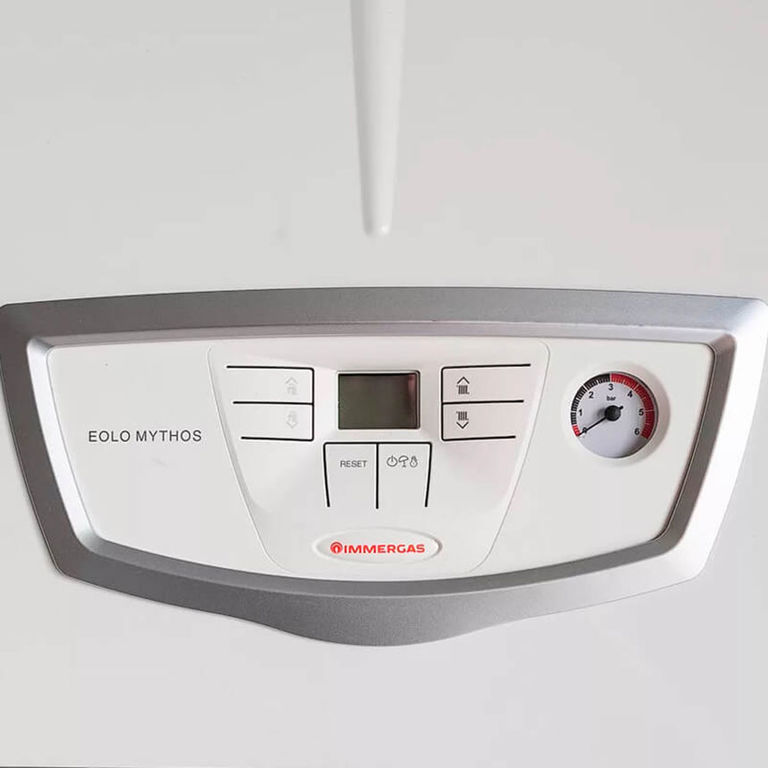

Во многих модификациях котлов есть ЖК экран, на нем всегда отображаются коды ошибок, если они случились. Коды можно быстро расшифровать, всего лишь просмотрев инструкцию, приложенную к определенному газовому агрегату.

Код неисправности 16, которая означает, что не включается вентилятор, обозначает, что оборвана цепь. Для ремонта своими руками необходимо произвести диагностику вентилятора, последующий ремонт цепи, обычную подтяжку контактов, и тогда все возникшие проблемы с котлом будут решены.

Для этого нужно нажать клавишу Reset. Такое происходит после долгого простоя оборудования. Осталось лишь спустить лишний воздух из системы и запустить повторный розжиг.

Если вам нужно переключить на летний режим свой котел, то нажмите на клавишу с изображением зонтика и установите для себя наиболее комфортную температуру. Если внезапно стало прохладно и есть нужда в отоплении, то просто включите зимний режим – значок со снеговиком. И также подберите нужную температуру теплоносителя.

Видео-обзор газового котла Immergas, смотрите в следующем видеоролике.

Газовый котел IMMERGAS Особенности

К своему пятидесятилетнему юбилею компания (который она отметила в 2014 году), подошла имея в арсенале собственный центр технических разработок, 15 линий сборки, а выпуск продукции составляет чуть более полумиллиона котлов в год. Главное производство расположилось в местечке Брешелло в сердце Италии.

Однако, есть второе производственное подразделение, расположившееся в Словацкой Республике, на городской фабрике Попрад – тут основано производство для восточных стран Евросоюза, а выпуск котлов составляет порядка 60 тысяч единиц.

Какие котлы выпускает компания Immergas

Повышенным спросом потребителей западной Европы пользуются конденсационный котел Immergas. Они вырабатывают тепло от сгорания газа, и плюсом к нему используют тепло от пара. Дело в том, что согласно последней директиве энергетического законодательного органа Евросоюза, разрешается эксплуатировать котёл с высоким КПД, конденсационного типа. Все дело в том достоинстве, которое позволяет достигать экономию природного газа до 35 % относительно второго вида выпускаемых традиционных – атмосферных устройств компанией Иммергаз.

Российский потребитель, пока неохотно переплачивает за конденсационные варианты, предпочитая платить за перерасход газа – благо он для нас пока не по европейским ценам. Именно поэтому наиболее популярны для отечественного потребителя более дешевые традиционные атмосферные котлы, которые в свою очередь делятся на:

одноконтурные – такой газовый котел отопления Immergas серии Eolo Mini X 3E и Nike Mini X 3E оптимален по соотношению цена – потребительские качества и обеспечивает теплом коттеджи или частные дома.
К слову сказать immergas eolo в России пользуется большой популярностью. Как правило они выпускаются с высокой производительностью. Но для обустройства подачи горячей воды потребуется дополнительное оборудование в виде бойлера косвенного нагрева.

двухконтурные модели удобны в эксплуатации. Дело в том, что такая конструкция позволяет отапливать дом и обеспечивать потребность в горячей воде ваших домочадцев. А ввиду того, что цена между модификациями одно- и двух- контурных моделей практически не заметная, то 2-контурные варианты Иммергаз завоевали большую популярность совмещая плюсы газового водонагревателя и достоинства отопительного устройства.

Камера сгорания Immergas

Кроме того итальянский производитель Иммергаз выпускает котлы с традиционно двумя видами обустройства камеры сгорания. Конечно это модели с закрытым и открытым вариантом сгорания газа. топкой.

Классическим вариантом считается котел с камерой сгорания открытого типа. Такие модели Immergas не требуют специального обустройства дымохода, все продукты сгорания удаляются при естественной тяге. Газовый котел Иммергаз, обустроенный открытой камерой сгорания, можно найти под наименованием «Nike» Так котел Иммергаз Nike Mini 24 E производитель предлагает с двумя отдельными теплообменниками.

Характеристика мощности immergas mini 24 составляет соответственно 24 киловатта. Как правило, такие модели реже подвержены различным поломкам. Модель «Nike Star 24 3R» оснащается медным битермическим теплообменником по принципу “два в одном” и точно такой же мощностью в 24 кВт. К минусам таких моделей можно отнести, что воздух для горения забирается из помещения, а к их установке и обслуживанию Газовая служба предъявляет более жесткие требования.

Закрытая камера сгорания immergas

Закрытая камера сгорания технологически обустроена в серии котлов Иммергаз с наименованием «Eolo Mini» включая в себя два теплообменника – один для отопления и второй для приготовления горячей воды, а также «Nike Star 24 3R» с медным битермическим теплообменником с одинаковыми мощностями – по 24 киловатта каждый.

Котел осуществляет защиту от накипи. После отключения – насос продолжает прокачивать холодную воду около 3 минут, таким образом снимается тепловая нагрузка.Такая функция препятствует образованию накипи и соли на стенках теплообменника. Конструкция immergas star закрытого типа позволяет достичь хорошего экономичного показателя при расходе газа. Кроме того, подача воздуха и удаление продуктов сгорания осуществляется через коаксиальный дымоход, что оставляет жильцов с необходимым им кислородом, не используя его в процессе горения.

Газовые котлы Immergas котел Immergas Италия

Компания была основана в 1954 году в городе Брескелло, который находится в центре Италии. Свыше тридцати лет завод производит настенные газовые котлы. Сегодня на заводе, общая площадь которого 40 000 м2, работают 550 високвалифицироваванных специалистов.

Модельный ряд настенных газовых котлов Immergas/ котлов Имергаз состоит из 78 моделей. В Украину и страны СНГ поставляется такие модели, как: , которые адаптированы к отечественным условиям эксплуатации. Пересчисленные модели – это котлы как с принудительным выбросом продуктов сгорания, так и с естественной тягой.

Популярность торговой марки не ограничивается европейскими странами. Продукция итальянского завода известная даже в Китае. Каждый год продукция экспортируется в 32 страны мира. Так, по показателю продаж конденсационных навесных газовых котлов Immergas/ котлов Имергаз, компания стала абсолютным лидером по продажам настенных котлов в Европе.

Много важных компонентов котлов Immergas/ котлов Имергаз изготовляется непосредственно на заводе компании. Среди них такие ключевые составляющие, как: накопительный бойлер с оригинальным спиральным теплообменником из нержавеющий стали высокого сорта и внутренние медные турбопроводы котла. Остальные комплектующие, которые используются для комплектации котлов Immergas/ котлов Имергаз, поставляются ведущими европейскими производителями.

Для обеспечения гарантирии стабильной и надежной работы котлов компанией основаны близко 600 специализированных сервисных центров по всей Европе. Для повышения квалификации сотрудников проводятся обучения по монтажу и обслуживанию котлов.

Котлы Immergas/ котлы Имергаз производяться на десяти разных линиях сборки завода. Много внимания уделяется поддержке высокого качества продукции, что обеспечивается специальными испытаниями. Все котлы Immergas/ котлы Имергаз проходят контрольную проверку на каждой стадии производства. С этой целью используются испытательные стенды, к которым подведены газ, вода, электроэнергия, а также организован отвовод продуктов сгорания. Таким образом проверку реальными условиями эксплуатации проходят все детали котла Immergas/ котла Имергаз.

За историю своего существования специалисты сумели объединить в один слаженный механизм все неотъемлемые процессы производства отопительных котлов: от проекта изделия к доставке клиенту, от продажи – к технического поддержке.

Клиент, который приобрел котел Immergas/ котел Имергаз, получает прибор, который не только отвечает современным техническим требованиям, но и объединяет в себе идеальное соотношение цены и качества. Кроме того, для каждого газового котла Immergas/ котла Имергаз после приобретения предоставляется отличное сервисное обслуживание.

Котел EOLO Mini 24 KW «IMMERGAS» турбо. Котел EOLO Mini 28 KW «IMMERGAS» турбо. Котел EOLO STAR 24 3E «IMMERGAS» турбо. Котел NIKE Maior 28 KW E «IMMERGAS» атмосферный Котел NIKE Mini 24 KW «IMMERGAS» атмосферный Котел NIKE Mini 28 KW «IMMERGAS» атмосферный Котел NIKE STAR 24 3E «IMMERGAS» атмосферный Immergas Zeus 28 kW Immergas Zeus 24 kW Nike Star 24 3 Е Immergas Mini Nike 24 3 E Immergas Mini Eolo 28 3 E Immergas Mini Eolo 24 3 E Immergas Maior Eolo 32 4 E Immergas Maior Eolo 28 4 E Immergas Maior Eolo 24 4 E Immergas Eolo Star 24 3 Е Immergas Avio 24 kW Immergas Nike Mini 28 kW Special Immergas Victrix 24 X 2 I Immergas Victrix 90 1 I Immergas Victrix 75 Immergas Victrix 26 2 I Immergas Victrix 50 Immergas Victrix Superior 32 KW Immergas Victrix Superior TOP 32 kW X ARES 150 Tec ARES 200 Tec ARES 250 Tec ARES 300 Tec ARES 350 Tec ARES 440 Tec ARES 550 Tec ARES 660 Tec ARES 770 Tec ARES 900 Tec Immergas Nike Mythos 24 2 Е Immergas Eolo Mythos 24 2 Е Immergas Victrix Zeus Superior 32 kW Immergas Hercules Сondensing 26 kW Immergas Hercules Сondensing 32 kW Immergas Hercules Condensing 32 kW ABT Immergas Hercules Solar 26 Immergas Mini Nike X 24 3 E Immergas Mini Eolo X 24 3 E

Продукция компании Immergas

Компания иммергаз выпускает в основном настенные двухконтурные котлы традиционного и компенсационного исполнения. Любая продукция этого бренда отличается высокой надежностью, а поставляемое в нашу страну оборудование полностью адаптировано к отечественным условиям эксплуатации. Это полностью подтверждают положительные отзывы отечественных потребителей о продукции компании.

Качество и достоинства газового оборудования Immergas

Самые важные комплектующие детали изготавливаются на головном производстве непосредственно в Италии. Все остальные детали и сборка котлов поручена европейским филиалам. Именно поэтому высокие технические характеристики и качество котлов иммергаз не подлежит сомнению.

Оборудование торговой марки Immergas обладает такими преимуществами, делающими настенные двухконтурные аппараты надежными и комфортными в эксплуатации:

Автоматика оборудования работает, ориентируясь на температуру в помещении. Такая система контроля позволяет создавать оптимально комфортную обстановку, расходуя при этом минимум газа.
Современная система самодиагностики, предусмотренная в программном обеспечении газовых котлов, запускается в автоматическом режиме. Вся полученная информация о работе или неисправностях в аппаратуре выводится на экран котла.
Компания Immergas предусмотрела в своем отопительном оборудовании очень полезную функцию: систему антизамерзания. Такая система работает в автоматическом режиме и не позволяет разморозиться системе отопления.

Традиционные котлы Immergas

Компания иммергаз добилась высокого КПД своей продукции. Так, например, двухконтурные настенные котлы имеют этот показатель на уровне 95%, что для классического исполнения является очень высоким показателем. Вот некоторые другие технические характеристики, которые присущи котлам этой линии:

Одно- и двухконтурные модели.
Камера сгорания выполняется как открытого, так и закрытого типа.
Оптимизированный процесс горения и принудительной вентиляции позволяет эффективно удалять продукты сгорания, что увеличивает срок между чистками оборудования.
Функция быстрого нагрева воды в контуре ГВС повышает степень комфорта от пользования котлами Immergas.

Все эти полезные функции нашли свое одобрение и получили положительные отзывы у пользователей. Модельный ряд традиционных котлов представлен такими сериями:

серия Star;
серия Mythos;
серия Mini;
серия Maior;
серия Avio/Zeus;
серия Hercules.

Последняя серия представлена напольным котлом, с увеличенным теплообменником и баком водонагревателя.

Конденсационные котлы Immergas

Конденсационная отопительная техника иммергаз представлена таким модельным рядом:

серия Victrix PRO;
серия Victrix TT;
серия Victrix Superiot.

Напольные котлы конденсационного типа представлены серией Hercules Condensing.

Gреимущества конденсационного оборудования?

Вот основные технические характеристики, которыми обладают настенные и напольные котлы Immergas конденсационного типа:

Высокая экономичность и КПД до 107%.
Экологическая чистота. Котлы этого типа выбрасывают в атмосферу гораздо меньше углекислого газа, чем классическое газовое оборудование.
Компактные размеры.
Интеллектуальная система регулировки мощности.
Надежность и долговечность оборудования.

Кроме того, существует возможность управления котлом при помощи дистанционного пульта, подключения таймера и термостата. Все эти дополнительные функции делают эксплуатацию конденсационных котлов иммергаз еще более комфортной и удобной, что подтверждают благодарственные отзывы клиентов.

Современные и надежные котлы иммергаз являются достойной заменой старого отопительного оборудования. Высокое качество сборки и европейские стандарты, воплощенные в отопительной технике этой торговой марки, по достоинству оценили потребители по всему миру.

История компании

Компания начала свое существование в 1964 году. В 1965 году компания разработала и выпустила свой первый газовый котел. С 1967 года, получив первый патент, компания Immergas начинает постепенно развиваться и расширяться. Вот основные вехи компании:

С середины 70-х годов компания делает упор на производстве бытовых агрегатов для отопления жилых помещений. В продажу поступает первая модель со встроенным баком-водонагревателем.
В 80-х годах разрабатывается и выпускается настенная модель котла с бойлером.
С 1994 года торговая марка Immergas вышла на мировой рынок, где успешно закрепилась. По всему миру настенные котлы иммергаз имеют положительные отзывы потребителей.

В 2000 году компания делает ставку на инновационные энергосберегающие технологии и разрабатывает конденсационное отопительное оборудование. Такое оборудование очень экологичное и экономичное.
После разработки и введения в продажу конденсационных котлов, компания Immergas сосредоточила свой потенциал на гибридных системах, способных поддерживать полный цикл охлаждения, отопления и производства горячей воды для целого дома.

В 2014 году компания отметила свой 50-ти летний юбилей.

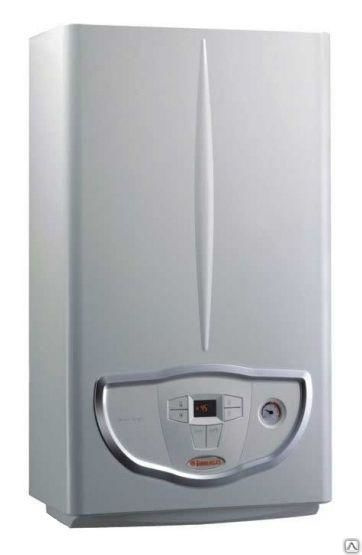

Особенности данных газовых котлов

После того, как Вы приобрели или построили свой дом, первый вопрос, который интересует Вас – это какой газовый котел выбрать для дома? Газовый котел Immergas – это прекрасный вариант для этой цели, так в нем соблюдена отличная формула – цена/качество, а еще прилагается понятная инструкция для использования. То есть цена приемлема для большинства жителей РФ и качество очень высокое данной продукции.

Итак, какие же особенности присущи этим настенным газовым агрегатам:

Благодаря компактным размерам и весу, их можно устанавливать даже на небольшой кухне. Для газового агрегата Immergas не нужно будет выделять отдельно помещение для установки.
Котлы данного бренда бывают как одноконтурные, так и двухконтурные. Если Вам нужно просто обогревать помещение, то тогда подойдет и первый вариант. Если же кроме обогрева помещения нужно еще и нагревать воду для семейного пользования, то тогда лучше выбрать двухконтурный газовый котел.
Во многих настенных моделей агрегатов есть жидкокристаллический экран, на котором можно увидеть коды всех неполадок, если таковые произошли, но точно можно сказать одно, что ремонт Вы не будете делать долго. Коды можно расшифровать, посмотрев в инструкцию к данным газовым котлам.
Данные агрегаты имеют индикаторы режимов функционирования.
Каждый котел имеет медный теплообменник с естественной циркуляцией или с принудительной циркуляцией. Если Вы часто уезжаете из дому, то тогда лучше всего установить с принудительной циркуляцией, так как такая отопительная система работает полностью автономно.
Некоторые модели оснащены комнатным термостатом. Также к аппаратам можно подключить дистанционное управление – тогда ухаживать за настенными агрегатами станет еще легче.

Настенные агрегаты Immergas не обязательно подключать к дымоходу, можно просто присоединить коаксиальную трубу, которая выводит все продукты сгорания через отверстие в стене. Это очень удобно для тех, кто живет в квартирах и хочет сделать себе автономное отопление. В инструкции к настенным агрегатам Immergas написано, как правильно установить котел, а также как правильно за ним ухаживать, если Вы решили сделать это своими руками.

Особенности котлов от компании Иммергаз

Котлы Иммергаз представлены в продаже множеством моделей. Среди них встречаются одноконтурные и двухконтурные образцы, приборы конденсационного или конвекционного типа, а также напольные и настенные аппараты. Итого свыше 10 серий, отличающихся характеристиками, типом установки и принципом работы. В каждую серию включены модели различной мощности и производительности.

Выбирая газовый котёл Иммергаз, обратите внимание на способы подготовки воды:

По стандартной двухконтурной схеме без бойлера;
По схеме со встроенным бойлером;
По схеме с подключением внешнего водонагревателя.

Модели со встроенными накопительными бойлерами вмещают в себя до 120 литров горячей воды. В отдельных образцах со стандартной схемой используется технология Aqua Celeris. Она предусматривает мгновенную подачу горячей воды при открытии крана.

Газовые котлы от Иммергаз подразделяются на одноконтурные и двухконтурные. Они включают в себя встроенную обвязку – на борту присутствуют циркуляционные насосы, предохранительные клапаны и расширительные бачки. Отдельные модели дополняются встроенными баками для хранения горячей воды. Что касается насосов, то в некоторых котлах предусмотрена уникальная система регуляции скорости вращения посредством частотной модуляции. Тем самым снижается расход газа на работу системы отопления.

В сегменте газовых котлов от компании Иммергаз представлены модели конденсационного типа. Они могут быть напольными и настенными. Аппараты обладают повышенным КПД и снижают расходы на отопление до 10-15%. Все они вынесены в пять линеек – это Victrix Tera, Victrix PRO, Victrix TT и Victrix Superior(настенные), а также Hercules Condensing (напольные).

В широком ассортименте котлов Иммергаз имеются модели с различными типами теплообменников – с традиционными медными, из нержавеющей стали и из чугуна (в том числе раздельные и битермические). Чугунные теплообменники представлены в серии ARES. Мощность котлов из данной линейки составляет до 60 кВт. Если же говорить о самых мощных агрегатах, то мы найдём их в серии Victrix PRO – их мощность варьируется от 35 до 120 кВт.

Также в газовых котлах Иммергаз встречаются:

Погодозависимая автоматика – управляет климатом в доме в зависимости от температуры воздуха на улице;
Независимые отопительные контуры – в моделях высокой мощности;
Автоматика Superior – облегчает управление газовыми котлами;
Теплообменники увеличенного объёма – они отличаются стойкостью к засорению;
Системы дистанционного управления.

Удаление дымовых газов осуществляется принудительно через коаксиальные дымоходы или естественным путём через традиционные дымоходы.

Настенные газовые котлы IMMERGAS. Обзор. Характеристики.Отзывы

Котлы газовые IMMERGAS – двести лошадей отопления, гласит лозунг компании. Предприятие расположило свои производственные площади в Италии и за 50 лет завоевали доверие, уважение, и признание качества предопределяя исключительно положительный отзыв от своих потребителей.

Север Италии давно славится техническими инновациями во всех сферах промышленного производства. Не стала исключением и крупнейшая на европейском рынке, компания специализирующаяся на выпуске настенных газовых котлах под всемирно известным брендом Immergas.

Используя в своих разработках только новейшие технологии и современный дизайн – газовый котел компании Иммергаз отличается надежностью и высоким качеством. Компания настолько уверена в своей продукции, что предоставляет беспрецедентную расширенную гарантию сроком 5 лет!

Предлагая современному рынку отопления – газовый котел Иммергаз, компания позаботилась о расширении модельного рядя оборудование настолько, что котлы могут эксплуатироваться не только в жилых домах, но и в промышленных объектах, предлагая мини котельные для больших площадей.

Наш обзор посвящен настенным модификациям котлов под названиями NIKE STAR 24 3 R, NIKE MYTHOS 24 3R, и EOLO STAR 24 3R – ставшими хитами продаж отечественного рынка. Рассмотрим их особенности, принципы работы, технические характеристики. Попробуем создать свое мнение о преимуществах инженерных решений специалистов компании Иммергаз, поговорим и оставим отзыв о возможных недостатках.

Газовый котел IMMERGAS Особенности

Какие котлы выпускает компания Immergas

одноконтурные – такой газовый котел отопления Immergas серии Eolo Mini X 3E и Nike Mini X 3E оптимален по соотношению цена – потребительские качества и обеспечивает теплом коттеджи или частные дома. К слову сказать immergas eolo в России пользуется большой популярностью. Как правило они выпускаются с высокой производительностью. Но для обустройства подачи горячей воды потребуется дополнительное оборудование в виде бойлера косвенного нагрева.

двухконтурные модели удобны в эксплуатации. Дело в том, что такая конструкция позволяет отапливать дом и обеспечивать потребность в горячей воде ваших домочадцев. А ввиду того, что цена между модификациями одно- и двух- контурных моделей практически не заметная, то 2-контурные варианты Иммергаз завоевали большую популярность совмещая плюсы газового водонагревателя и достоинства отопительного устройства.

Камера сгорания Immergas

Закрытая камера сгорания immergas

Газовый котел IMMERGAS Устройство

Производитель Иммергаз гарантирует, что настенные 2-контурные котлы серийного выпуска с наименованием «Mini» и «Star» можно встретить в продаже исключительно Итальянского производства. Модельный ряд под наименованием «Nike» включает два традиционных теплообменника: один изготовлен из медного сплава и обеспечивает нагрев отопительной системы. Второй отвечает за подачу горячей воды, производитель устанавливает его в котел в исполнении из нержавеющей стали.
Отличие серии с наименованием «Star», заключается в обустройстве ее битермическим теплообменником в котором сочетаются два контура. Каждая модель в серии включает газовый клапан от компании SIT – зарекомендовавшая себя как надежного и высококачественного поставщика многих компаний производителей котлового оборудования. В качестве поставщика циркуляционного насоса выбран еще более знаменитый лидер в насосостроении с мировым именем – концерн GRUNDFOS

С правой стороны газовый котел Иммергаз вмещает плоский, расширительный мембранный бак емкостью шесть литров, реле давления дымов и вентилятор. Вся газовая и водяная подводка выполнена из высококачественного медного сплава гарантирующего долгий срок эксплуатации изделия.

На лицевой панели дисплей демонстративно отображает значения выбранного режима работы котла лето – зима, температурные показатели, и давление в режиме настоящего времени. Контроль своей работы котел иммергаз выполняет с помощью платы с микропроцессором. В результате потребитель видит необходимую информацию состояния оборудования и возможные ошибки в виде кодов.

Газовый котел Иммергаз оборудован многоуровневой защитой.

бустроен надежной защитой: возможный перегрев блокируется температурными датчиками NTS. Датчик тяги защитит от работы устройства при плохом дымо-удалении. Котел имеет постоянную защиту от замерзания, анти-блокировку насоса и трех-ходового клапана., При опционально приобретенном термостате комнатного назначения, работа котла будет балансироваться исходя из температурного режима помещения.

Выносные терморегуляторы могут быть как простые CRONO 7, CAR V2 – механического или электронного типа, так и интеллектуальные MINI CRD с преимуществом недельного программирования. Благодаря использованию современных композитных материалов удалось снизить вес изделия более чем на 10%, сохранив прочность и длительный срок эксплуатации.

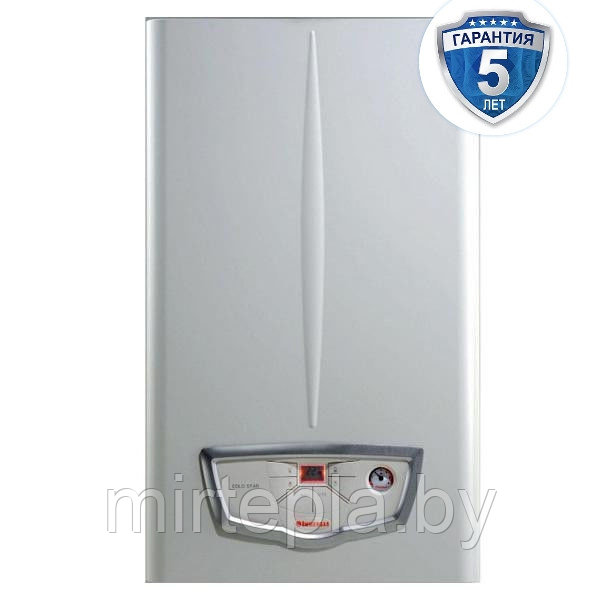

Котел Immergas Nike и Eolo Mythos 2E (4R)

MYTHOS – серия 2-контурных котлов, как мы уже упоминали производится на предприятиях Словацкой Республики. Два раздельных теплообменника гарантируют подачу горячей воды и обогрев Вашего жилища. Ценовая ниша занимаемая котлами, находится чуть ниже дорогих конкурентов. Снижению цены способствовало применение композитных материалов.

Славацкие Mythos имеют две модификации:

оборудованные вентилятором-турбиной Eolo Mythos 24 2E (4R) и Eolo Mythos 10 2R соответствуют мощностям в 24 и 10 кВт;
традиционные-атмосферные Nike Mythos 24 3R мощность 24 кВт.

Технические характеристики

Следуя инструкции, обустраивать дымо-отводящую трубу котла атмосферного типа и открытой топкой производитель предлагает использовать трубы 130 мм. Турбированный котел Immergas отвод продуктов сгорания осуществляет при помощи коаксиального дымохода 60/100 мм. На выбор потребителя есть возможность соорудить раздельное дымо-отведение, диаметр которого 80 мм.

Европейский производитель не комплектует прибор дымоходом, стремясь предложить максимально низкую цену на рынке отопления. К слову сказать, сегодня не составит труда купить дымоход отдельно сопоставив нужную Вам длину с предстоящим монтажом. В управлении котел прост, основное правильно сделать первоначальную настройку, в последствии все будет выполнять электроника. Надежная защита, сберегает от скачков напряжения.

Преимущества

Котел Имергаз достаточно прост в эксплуатации, несложные регулировки не занимают много времени. Информативный дисплей помогает настроить котел в считанные минуты;
Высокое Итальянское качество сборной линии и применяемых компонентов;
Шумовая характеристика ниже средней;
За счет применения композитных материалов котел Имергаз, смог снизить вес и уменьшить свои размеры;
Расширенная гарантия составляет 5 лет;
Широкая сервисная сеть;
Быстрый нагрев, не сопровождается увеличенным расходом газа;
Само-диагностика, помогает справится с мелкими недочетами самостоятельно.
Котел Иммергаз получает положительные отзывы как потребителей так и монтажных организаций.

Недостатки

Наверное, высокую стоимость можно отнести к недостаткам, но учитывая европейское качество не стоит быть настолько категоричными;
Чувствительность платы автоматики к перепадам напряжения в сети, следует дополнительно приобретать стабилизатор напряжения.
Традиционно, дорогостоящие запасные части, которые возможно придется делать “под заказ”;
Дымоход придется покупать отдельно,что влечет дополнительные затраты.

Сегодня мы сделали краткий обзор котлов Immergas. Отзывы которые можно найти на просторах интернет от пользователей продукции, характеризуют ее как качественное и экономичное оборудование. Особо стоит отметить долгую эксплуатацию и расширенную гарантию. Благодаря своей надежности котлы Immergas завоевали высокие позиции в рейтинге итальянских производителей. Многие утверждают, что котлы Immergas – занимают первое место в Европейском энергетическом союзе.

Двухконтурный газовый котел ремонт своими руками. Рекомендации по ремонту котлов Immergas. Возможные неполадки в устройствах безопасности котлов

2017-04-15 Евгений Фоменко

Особенности котлов Иммергаз

Главной отличительной особенностью газовых котлов Immergas Eolo Star и Иммергаз Найк Стар, является следующее:

Насос Grundfos

Оснащен байпасом с автоматической системой регулирования, установленной в насосной системе. Служит защитой от закипания теплообменника, а также дает возможность синхронизировать работу насоса и гидравлического сопротивления отопительной системы.

Штуцер, который расположен в соединении котла и дымохода, позволяет измерять разряжения, которые создаются в вентиляторе . Этот штуцер дает возможность обнаружить поломку и исправить ее за короткий период времени.

Для измерения температуры протока установлен герконовый датчик , его достоинство в простоте и высокой степени надежности.

Предусмотрен режим подстраивания под маленькое потребление в контуре горячего водоснабжения, то есть при низком расходе или когда вода на входе очень низкой температуры. На выходе вы будете иметь стабильную температуру без скачков.

Наиболее частые коды ошибок и способы устранения неполадок

Попробуем разобраться, что означают коды ошибок газового котла Иммергаз. Самая распространенная ошибка 01, она заключается в блокировке розжига. Рассмотрим каждую ошибку более детально.

01

Блокировка поджига. Котел устроен так, что включение происходит автоматически. В случае, когда по истечению десяти секунд не произошел розжиг горелки, выполняется блокировка. Для того, чтобы ее снять, нажмите на reset.

Если котел включается после продолжительного простоя, нужно будет снять блокировку, поскольку в газовой магистрали скопился воздух. Если блок включается довольно часто, обратитесь за квалифицированной помощью к специалисту.

02

Ошибка 02 — срабатывает предохранительный термостат, произошел перегрев, неисправен контроль пламени. Если во время нормального функционирования устройства температура начинает расти, срабатывает защитная функция. Подождите, пока температура не снизится до необходимого уровня, затем нажмите клавишу перезапуска. Если подобная проблема возникает часто, обратитесь за помощью к специалисту.

03

Ошибка 03 высвечивается на дисплее, когда срабатывает дымовой термостат. То есть, неисправность вентилятора, для решения проблемы снимите корпус. Затем откройте камеру, в ней расположен двигатель, который вытягивает воздух из камеры сгорания. Раскройте его, открутив винтики, прочистите его лопасти от скопившейся грязи, это можно сделать при помощи кисточки. Обработайте подшипники смазкой и установите все обратно.

04

Ошибка 04 — большое сопротивление электромеханических контактов. Происходит блокирование контакта, причиной может послужить выход из строя защитного термостата или датчика минимально допустимого напора воды. Выключите прибор, а спустя пару минут попробуйте перезапустить, или попробуйте замкнуть контакт предельного термостата.

Датчик давления воды

Если не дало результата, произведите замыкание контактов минимального давления. Протестируйте таким же методом контакт у прессостата дымоотведения, предварительно включив вентилятор. Если обнаружили где поломка, замените элемент. Если это не даст результата, нужен ремонт, выполненный квалифицированным специалистом и диагностика платы.

06

Ошибка 06 — произошла поломка датчика NTC в системе горячего водоснабжения. Для выявления и ремонта необходимо обратиться в сервисный центр.

10

Ошибка 10 — низкое давление в системе. Ошибка е10 возникает, когда в системе падает давление, когда оно меньше чем 0,9 бар.Первым действием попробуйте перезапустить, если ошибка осталась, необходимо проверить следующее.

Причиной может быть течь теплообменника, проверьте его, если обнаружили течь устраните ее. Для устранения воспользуйтесь рычагом подпитки, он имеет вид винта, поверните его против часовой стрелки, этим действием вода из водоснабжения будет поступать в отопление, следите за значениями давления, когда будет цифра 1,3 перекройте вентиль.

11

Ошибка 11. Срабатывание термостата давления дыма. Когда дымоход плохо работает, происходит блокировка котла, спустя полчаса происходит повторный запуск, если тяга стала достаточной. Если происходит более чем три отключения подряд, загорается красным дисплей с кодом ошибки.

Реле давления дыма

Для разблокировки котла нажмите перезапуск. В инструкции производитель рекомендует обратиться в сервисный центр, однако, для начала можно проверить тягу дымохода и прочистить его.

27

Ошибка 27. Эта ошибка свидетельствует о недостаточной циркуляции в системе отопления. Котел начинает перегреваться, причины прегрева могут быть следующие: завоздушивание в трубах отопления, перекрыты краны. Еще возможно, что произошла блокировка циркуляционного насоса, разблокируйте его. Причиной может быть засорение фильтров, проверьте и прочистите. Проверьте теплообменник на наличие отложений.

Удаление воздуха из отопительной системы

28

Ошибка 28 свидетельствует об утечке в контуре водоснабжения, то есть, устройство нагревает отопительный контур, а температура в водоснабжении тоже возрастает, в то время, когда должна быть неизменной. Проверьте на течь все смесители в доме, также проверьте закрыты ли краны.

Другие неисправности

К наиболее частым неисправностям данных устройств можно отнести следующее:

Единственное правило, о котором сразу оговоримся, нужно понимать, что делаешь, и с какой целью.

Сезонное обслуживание

Сезонное обслуживание газового котла заключается в его очистке от загрязнений и проверке работоспособности. Для доступа к элементам котла необходимо демонтировать кожух или обшивку. Для этого определяемся с методом её крепления, у разных моделей котлов это может быть выполнено по-разному. Чаще всего это несколько саморезов и несколько защёлок в верхней части кожуха.

Получив доступ к внутренним частям котла, при выполнении сезонного обслуживания более ничего не снимаем. С помощью мягкой щётки по металлу, зубной щётки и мелкозернистой наждачной бумаги приступаем к снятию нагара со всех частей котла:

теплообменника;
горелки;
запальника при его наличии.

Вышеназванный инструмент используем, где какой удобно, особо не налегая на щётку по металлу. Дальше компрессором выдуваем собравшуюся пыль. Можно использовать резиновую трубку или трубочку от медицинской капельницы, просто подув в неё и направляя второй её конец внутрь котла.

Важно! Любые работы на котле производятся при закрытом газовом кране.

Используя тонкое шило или прочную иглу нужно прочистить все отверстия на горелке и запальнике, а затем, почистив их ещё раз, например, зубной щёткой, снова продуть. При наличии накладных датчиков места их прилегания к частям котла нужно слегка зачистить наждачной бумагой, и затем протереть мягкой шерстяной тканью.

Электроды розжига и контроля пламени хорошо зачищают лишь шерстяной тряпочкой, без использования чистящих средств. При наличии погружных датчиков температуры, необходимо извлечь их из гильз, отобрать из гильзы имеющуюся там жидкость, тщательно очистить гильзу внутри, используя металлический ёрш небольшого размера или распущенный отрезок стального троса, подходящего размера. После грубой очистки гильзу очищают тряпочкой, намотанной на отвёртку, затем заполняют гильзу на две трети машинным маслом и устанавливают датчик.

После выполнения этих работ котёл тщательно пылесосят. В доступных местах пыль и грязь очищают влажной тканью. Ставим обшивку на место. Проверяем наличие тяги в дымоходе, приложив лист размером с тетрадный к отверстию дымохода, или пустив струйку дыма в отверстие розжига запальника, газовый кран на опуске к котлу должен быть закрыт.

Проверяем места уплотнений и возможных протечек газа методом обмыливания. При наличии нормальной тяги производят пробный пуск котла, который должен быть заполнен теплоносителем. Параллельно с выполнением работ по очистке котла проводят его визуальный осмотр на предмет механических повреждений и протечек теплоносителя. На этом сезонное обслуживание можно считать завершённым.

Очистка теплообменника

Производится раствором соляной кислоты, приобретаемым в торговой сети и предназначенным именно для этой цели. Очистка производится для основных теплообменников настенных газовых котлов и теплообменников приготовления горячей воды. Сечение каналов таких теплообменников мало, из-за чего они подвержены загрязнениям солевыми отложениями.

Очистка водяной рубашки напольных газовых котлов, как правило, не производится. Для выполнения очистки необходимо снять теплообменник. Для этого снимают кожух котла, откручивают подводящие трубки к теплообменнику, предварительно слив из котла воду.

Вынимаем теплообменник из котла. Следует одеть резиновые перчатки и использовать пластиковую ёмкость для сбора отработанной кислоты. Метод не сложен. Осторожно наливаем внутрь теплообменника раствор кислоты до полного его заполнения. В том случае, если теплообменник забит накипью, будет происходить активное выделение пены. Оставим теплообменник на 10–15 минут.

Сливаем отработавшую кислоту в ёмкость и повторно заполняем теплообменник новой порцией. Ждём те же десять минут. Сливаем раствор и промываем теплообменник проточной водой. Одеваем отрезок шланга на ближайший водоразборный кран и проливаем теплообменник водой. Заполним ещё раз теплообменник раствором кислоты. Если нет активного выделения пены, а при проливе теплообменника водой не видно значительного сопротивления протоку, значит, теплообменник промыт, и можно его устанавливать на место в обратной последовательности.

Очистка горелки от нагара

Метод очистки горелки от нагара был уже описан выше. Однако при сильном нагаре не всегда можно справиться, используя лишь механическую очистку. Для таких случаев применяются специальные химические средства. Рекомендовать что-либо не имеет смысла, все средства довольно эффективны. Способ очистки сводится к нанесению средства в виде раствора на очищаемую поверхность, выдержки её в течение определённого времени и затем удаления отслоившегося нагара, чаще механическим способом. Более подробно со способом очистки тем или иным средством необходимо ознакомится при его приобретении.

В особо тяжёлых случаях, например, при попадании на горелку теплоносителя, её необходимо полностью снять с котла, погрузить в чистящий раствор на несколько часов. Затем горелку извлеките, прокалите в пламени портативной газовой горелки . После ещё одного нанесения раствора, используя металлически ёрш или щётку, удалите остатки нагара.

Проверка дымоотводящего канала

Проверка дымоотводящего канала выполняется с помощью зеркала. Вводим зеркало в канал под небольшим углом. В зеркале мы должны увидеть свет в конце дымохода. При выполнении этой операции удобно пользоваться так называемой селфи-палкой, с закреплённым на ней зеркалом.

Устранение течи воды в местах соединения трубопроводов

Для устранения течи необходимо распаковать соединение, очистить резьбу от старой пакли и краски. Затем, используя ФУМ-ленту, уплотняющую нить или фиксатор резьбы, запаковать соединение вновь. Проверить качество работы, заполнив трубопровод и котёл водой.

Проверка и устранение утечки газа

Все доступные места утечки газа необходимо обмылить раствором мыла или специальным средством для проверки утечки газа. Раствор для обмыливания приготавливается из хозяйственного мыла, настругав его в ёмкость с тёплой водой и размешав до получения густой пены. При утечке газа на пене будет выдуваться мыльный пузырь. Устранить утечку можно тем же способом, что и утечку воды через резьбовые соединения.

Замена горелки

Замена горелки газового котла потребует больше внимания и осторожности. Приобретать новую горелку следует точно такой же модели, как и установленная на вашем котле. Никогда не устанавливайте горелку, не предназначенную для вашей модели котла.

Начало то же – снимаем кожух котла. Получив доступ к горелке, тщательно осматриваем подключенные к горелке трубки и датчики. Их расположение следует запомнить, чтобы при сборке новой горелки не перепутать, какую куда подключать.

Как снять газовую горелку. 1. Крепление горелки к корпусу камеры сгорания. 2. Провода электродного запальника и датчика пламени. 3. Патрубок подвода газо-воздушной смеси

В связи с большим разнообразием моделей котлов конкретных рекомендаций дать невозможно, однако в любом случае будут присутствовать:

трубка подвода газа к горелке;
датчик давления газа на горелку;
газовый клапан.

Возможно наличие контрольной трубки от датчика тяги или же электрической связи (проводов) от того же датчика тяги или датчика температуры. При использовании горелки той же модели, что и ваша, запомнить и подключить все провода и трубки не представится сложным.

С заменой рожковой горелки, устанавливаемой в дровяную печку, справится и того проще. Откручиваем винты её крепления к пластине и две трубки: подача газа и подача газа на запальник. Вытаскиваем старую горелку, вставляем новую, прикручиваем трубки, закручиваем болты крепления горелки.

Заниматься ремонтом примитивной автоматики такой горелки не стоит, результат может повлечь небезопасную эксплуатацию котла. Наиболее сложной оказывается замена горелки настенного газового котла, напичканного электроникой и большим количеством датчиков. Но не стоит и здесь паниковать, принцип тот же: хорошо запомнить расположение всех подключений к горелке.

Пытаясь повысить свою значимость, специалисты газовики говорят, что такая горелка должна быть «привязана» к котлу методом прошивки электронного блока или подстройкой котла. Горелка лишь железо, которое не может быть каким-либо образом настроено. Настройки может потребовать горение, как таковое, но это уже не имеет отношения к замене самой горелки. Если горелка выполнена под ту модель котла, на которую устанавливают, то и горение будет правильным, правда, при условии, что его не пытались зарегулировать на старой горелке.

Замена датчика температуры

Необходимость замены датчика температуры возникает, когда при задании конкретного температурного режима работы котёл либо не соблюдает его, либо, что ещё страшнее, переходит в режим кипения, что может привести к разрыву водяной рубашки котла или его теплообменника.

Датчики температуры по методу установки в котле могут быть накладными и погружными. Накладные датчики устанавливаются на трубах котла на клипсах, которые прижимают датчик к этой трубе. Их замена совсем проста. Отсоединяем старый – ставим новый. Фишку (электрический контакт) ставим на место старой.

Погружные датчики могут быть двух видов: непосредственного погружения и находящиеся в гильзе, заполненной маслом. При замене первых необходимо слить воду из котла, выкрутить датчик. Обратите внимание на то, каким образом было произведено уплотнение резьбы в месте крепления датчика. Это может быть просто конусная резьба, использование фиксатора резьбы (клея), прокладки или уплотнительные кольца. Уплотнение льном и прочими материалами не используется. Применяя тот же метод уплотнения, установите новый датчик.

При замене датчиков, установленных в гильзы, сливать воду из котла нет необходимости. Отпустив фиксирующую гайку, вытащите датчик, проверьте наличие в гильзе масла, установите новый датчик, зафиксировав его гайкой. Наиболее простым вариантом такого датчика является установленный в гильзе спиртовой термометр для визуального контроля температуры в котле.

В каких случаях можно сделать ремонт газового котла самостоятельно? Нередко в процессе работы этого оборудования возникают проблемы – несоблюдение температурного режима нагрева воды, поломка насоса или вентилятора. Часть из этих дефектов можно устранить своими руками, но прежде нужно узнать, что делать собственными силами запрещено.

Что можно отремонтировать самостоятельно

Современные газовые котлы — это надежные устройства, обеспечивающие эффективный нагрев теплоносителя. Их конструкцию можно разделить на 3 основных части – горелка, блоки безопасности и теплообменный узел с дополнительными элементами (циркуляционный насос, расширительный бак, вентилятор). Если поломка возникла в первых двух – необходим вызов специалиста .

Самостоятельный ремонт газовых котлов возможен лишь только в той части оборудования, в которой не задействована подача газа. Любое вмешательство или изменение конструкции (комплектации) может привести к созданию серьезной аварийной ситуации. Можно выделить основные типы восстановительных работ, которые выполнимы в домашних условиях без привлечения специалистов.

Помывка теплообменника. Осуществляется с помощью специальных насосов или ручным способом. Для последнего необходим демонтаж блока.
Проблемы с тягой. Зачастую причиной является засорение дымохода.
Выход из строя вентилятора, расширительного бака, насоса.

Прежде всего, следует ознакомиться с инструкцией по эксплуатации котла. В ней помимо рекомендаций по проведению профилактических работ дается подробное описание конструкции. Если же это документ отсутствует – можно взять необходимую документацию на сайте производителя.

Чистка теплообменника

Большой слой накипи на внутренних стенках теплообменника может стать причиной неравномерного нагрева воды. Это связано со значительным уменьшением показателя теплопроводности. Как только вода нагревается до нужной температуры — автоматика котла отключает (уменьшает) мощность горелки. Но из-за высокой инертности следующая «партия» теплоносителя будет нагреваться намного медленнее. Как результат – чередование потоков с различными температурными показателями. Наибольший дискомфорт это явление приносит во время использования ГВС.

Для удаления накипи следует очистить теплообменник. Лучше всего сделать демонтаж конструкции – так можно убедиться в ее целостности и заодно . Порядок выполнения работ следующий:

Отключить электропитание и перекрыть подачу газа.
Закрыть краны поступления воды и ее распределения по системе отопления и ГВС.
Демонтировать лицевую крышку котла.
Сброс остатков воды. Для ГВС – открыть кран с горячей водой; для отопления – специальный клапан внутри конструкции.
Демонтаж теплообменника. Важно запомнить порядок его крепления.

Для промывки можно использовать специальные составы либо сделать раствор самостоятельно. Основными компонентами являются уксус и лимонная кислота. Предварительно очистив поверхность от ржавчины, теплообменник помещают в емкость с очистительным составом. Время воздействия зависит от уровня засорения. Обычно для полной очистки хватает 1,5-2 часа.

Отсутствие тяги

Периодическое отключение горелки может быть вызвано плохой тягой в дымоходе. Датчик сигнализирует большое количество CO² и котел автоматически выключается. Для очистки сначала нужно проверить состояние дымохода.

Чаще всего проблемы возникают в зимний период. Они могут быть связаны с образованием наледи на наружной части конструкции. В результате этого уменьшается полезный диаметр дымохода, что напрямую сказывается на параметрах тяги. Для минимизации этого фактора рекомендуется сделать наружное утепление или установить дымоход с прослойкой базальтовой ваты.

Большое количество сажи — редкое явление для газовых котлов. Однако при долгом сроке службы оно может возникнуть. Для устранения следует выполнить такие действия.

Отсоединить трубу от котла и полностью демонтировать ее.
С помощью специальной щетки прочистить внутреннюю поверхность дымохода.
Используя бытовой пылесос, продуть конструкцию.

Если же газовый котел подключен к стационарной трубе (из кирпича) – нужно использовать специальные инструменты для удаления сажи. Они представляют собой щетки, закрепленные на стальном канате. После проведения очистки большая часть сажи попадет в котел. Поэтому его следует тщательно промыть.

Проблемы с оборудованием

Если же из строя вышли отдельные модули (расширительный бак, насос или вентилятор) – для их замены рекомендовано пригласить специалистов. Квалифицированный ремонт газовых котлов возможен только при наличии набора инструментов и определенной практики выполнения этих работ.

Главная проблема заключается в диагностике поломки. Для этого специалисты используют приборы, которые определяют неисправный узел. Исходя из полученной информации, составляется план дальнейшего ремонта.

Во избежание аварийных ситуаций с газовым котлом рекомендуется придерживаться правил эксплуатации оборудования. Это позволит значительно увеличить безремонтный срок службы устройства.

Многие неисправности газового котла можно устранить своими руками, не прибегая к дорогостоящим услугам газовой службы или не менее дорогих частных специалистов по обслуживанию и наладке газового оборудования. Единственное правило, о котором сразу оговоримся, нужно понимать, что делаешь, и с какой целью.

Сезонное обслуживание

теплообменника;
горелки;
запальника при его наличии.

Важно! Любые работы на котле производятся при закрытом газовом кране.

Очистка теплообменника

Очистка горелки от нагара

Проверка дымоотводящего канала

Устранение течи воды в местах соединения трубопроводов

Проверка и устранение утечки газа

Замена горелки

Начало то же — снимаем кожух котла. Получив доступ к горелке, тщательно осматриваем подключенные к горелке трубки и датчики. Их расположение следует запомнить, чтобы при сборке новой горелки не перепутать, какую куда подключать.

трубка подвода газа к горелке;
датчик давления газа на горелку;
газовый клапан.

Замена датчика температуры

Датчики температуры по методу установки в котле могут быть накладными и погружными. Накладные датчики устанавливаются на трубах котла на клипсах, которые прижимают датчик к этой трубе. Их замена совсем проста. Отсоединяем старый — ставим новый. Фишку (электрический контакт) ставим на место старой.

Газовый котел Иммергаз: выбор и правила его эксплуатации

Выбирая газовый котел для автономного отопления, многие потребители предпочитают настенные зарубежные бренды. Ведь они имеют ряд преимуществ: высокое качество сборки, надежная и современная автоматика. Ярким примером этому является газовый котел immergas, о котором пойдет речь в этой статье.

Газовые двухконтурные котлы иммергаз пользуются хорошей популярностью у потребителей благодаря экономичности и высокому КПД оборудования. Комплектующие детали производятся на собственных мощностях, поэтому настенные котлы immergas отличаются более низкой ценой, чем аналогичные модели других европейских брендов.

Содержание

История компании

С середины 70-х годов компания делает упор на производстве бытовых агрегатов для отопления жилых помещений. В продажу поступает первая модель со встроенным баком-водонагревателем.
В 80-х годах разрабатывается и выпускается настенная модель котла с бойлером.
С 1994 года торговая марка Immergas вышла на мировой рынок, где успешно закрепилась. По всему миру настенные котлы иммергаз имеют положительные отзывы потребителей.

В 2000 году компания делает ставку на инновационные энергосберегающие технологии и разрабатывает конденсационное отопительное оборудование. Такое оборудование очень экологичное и экономичное.
После разработки и введения в продажу конденсационных котлов, компания Immergas сосредоточила свой потенциал на гибридных системах, способных поддерживать полный цикл охлаждения, отопления и производства горячей воды для целого дома.

В 2014 году компания отметила свой 50-ти летний юбилей.

Продукция компании Immergas

Совет! Для защиты автоматики котла от перепадов напряжения в сети, производитель рекомендует устанавливать современные стабилизаторы, надежно компенсирующие такие скачки.

Качество и достоинства газового оборудования Immergas

Автоматика оборудования работает, ориентируясь на температуру в помещении. Такая система контроля позволяет создавать оптимально комфортную обстановку, расходуя при этом минимум газа.
Современная система самодиагностики, предусмотренная в программном обеспечении газовых котлов, запускается в автоматическом режиме. Вся полученная информация о работе или неисправностях в аппаратуре выводится на экран котла.
Компания Immergas предусмотрела в своем отопительном оборудовании очень полезную функцию: систему антизамерзания. Такая система работает в автоматическом режиме и не позволяет разморозиться системе отопления.

Совет! Такая функция очень полезна тем, кто планирует на долгое время оставить дом или квартиру в зимнее время. Помимо сохранности оборудования, эта программа позволяет существенно сэкономить на расходе газа.

Традиционные котлы Immergas

Одно- и двухконтурные модели.
Камера сгорания выполняется как открытого, так и закрытого типа.
Оптимизированный процесс горения и принудительной вентиляции позволяет эффективно удалять продукты сгорания, что увеличивает срок между чистками оборудования.
Функция быстрого нагрева воды в контуре ГВС повышает степень комфорта от пользования котлами Immergas.

серия Star;
серия Mythos;
серия Mini;
серия Maior;
серия Avio/Zeus;
серия Hercules.

Последняя серия представлена напольным котлом, с увеличенным теплообменником и баком водонагревателя.

Конденсационные котлы Immergas

Конденсационная отопительная техника иммергаз представлена таким модельным рядом:

серия Victrix PRO;
серия Victrix TT;
серия Victrix Superiot.

Напольные котлы конденсационного типа представлены серией Hercules Condensing.

Gреимущества конденсационного оборудования?

Высокая экономичность и КПД до 107%.
Экологическая чистота. Котлы этого типа выбрасывают в атмосферу гораздо меньше углекислого газа, чем классическое газовое оборудование.
Компактные размеры.
Интеллектуальная система регулировки мощности.
Надежность и долговечность оборудования.

Совет! Компания Immergas имеет разветвленную дилерскую и сервисную сеть в нашей стране. Поэтому проблем с гарантийным и послегарантийным обслуживанием газового оборудования не возникает.

Ремонт и эксплуатация котлов Иммергаз

Дом и Гг; Газовые котлы и Гг;

Immergas – итальянская компания, которая занимается производством отопительного оборудования с 1954 года. Выпускает только настенные агрегаты, благодаря чему быстрее совершенствуется в современных технологиях. Моделей газовых котлов Immergas всего около 80, но в страны СНГ поставляются не все, а только те, которые могут адаптироваться к отечественным погодным условиям.

Рис. 1 Газовый котел Immergas

Многие важные компоненты котла производятся только на итальянском заводе. К таким компонентам относятся: водогрейный котел, который содержит оригинальный спиральный теплообменник из высококачественной нержавеющей стали, а также трубопровод котла (инструкция также прилагается). Но не беспокойтесь, что эти запчасти будет сложно купить, так как сервисные центры Immergas расположены по всей Европе, в том числе и в России.

Абсолютно все настенные котлы Immergas – это качественная продукция, уже завоевавшая доверие у многих граждан РФ. Они проходят специальные испытания на заводе, поэтому при покупке этой марки можно быть абсолютно спокойным. Покупатель газового агрегата Иммергаз получит очень качественный прибор, который будет работать долго и без проблем.

Особенности этих газовых котлов

После того, как вы приобрели или построили свой дом, первый вопрос, который вас интересует, какой газовый котел выбрать для своего дома? Газовый котел Immergas – отличный вариант для этой цели, так как он соответствует отличной формуле – цена/качество, а также поставляется с понятной инструкцией по эксплуатации. То есть цена приемлема для большинства жителей РФ и качество этого продукта очень высокое.

Итак, какие особенности присущи этим настенным газовым установкам:

Благодаря компактным размерам и весу их можно установить даже на небольшой кухне. Газовому агрегату Immergas не нужно выделять отдельное помещение для установки.
Котлы этой марки бывают как одноконтурными, так и двухконтурными. Если вам нужно просто обогреть помещение, то подойдет и первый вариант. Если помимо отопления помещения вам необходимо еще и нагреть воду для семейных нужд, то лучше выбрать двухконтурный газовый котел.
Многие настенные модели агрегатов имеют жидкокристаллический экран, на котором можно посмотреть коды всех неисправностей, если таковые имеются, но одно можно сказать точно – ремонт делать долго не будешь. Коды можно расшифровать, заглянув в инструкцию к этим газовым котлам.
Данные блоки имеют индикаторы режимов работы.
Каждый котел имеет медный теплообменник с естественной или принудительной циркуляцией. Если вы часто уезжаете из дома, то лучше всего устанавливать с принудительной циркуляцией, так как такая система отопления работает полностью автономно.
Некоторые модели оснащены комнатным термостатом. Также к устройствам можно подключить пульт дистанционного управления – тогда ухаживать за настенными блоками станет еще проще.

Настенные блоки Immergas не обязательно подключать к дымоходу, можно просто подключить коаксиальную трубу, выводящую все продукты сгорания через отверстие в стене. Это очень удобно для тех, кто живет в квартирах и хочет сделать себе автономное отопление. Инструкция к настенным агрегатам Immergas расскажет, как правильно установить котел, а также как правильно за ним ухаживать, если вы решили сделать его своими руками.

Основные неисправности газовых котлов Immergas

Самая распространенная проблема с розжигом горелки.

Обозначается кодом 01 и может иметь несколько причин. :

Проблемы с подачей газа. Может быть отсутствие давления в газопроводе, перекрыт газовый кран, вышел из строя газовый кран и другие неисправности.
Плохие форсунки горелок. Они могут быть забиты сажей, сажей.
Неправильное подключение питания. Все европейские котлы фазозависимые, им необходимо определенное подключение всех электродов и обязательное наличие заземления. Если подключение выполнено неправильно, при запуске котел сразу блокируется и не может начать работу.

ПРИМЕЧАНИЕ!

Иногда котел внезапно перестает запускаться по неизвестным причинам. Необходимо проверить подключение электродов на общем щитке, возможно их случайно перепутали при ремонте.

Вторая распространенная проблема – перегрев котла.

Это также может быть вызвано несколькими причинами. :

Скорость циркуляции жидкости упала из-за проблем с насосом.
Слишком жесткая вода привела к образованию слоя накипи внутри теплообменника, который является естественным теплоизолятором и снижает эффективность нагрева. Это стало причиной интенсификации режима горения. Возникла ситуация, когда для получения необходимой температуры приходится сильнее нагревать теплообменник, что вызывает чрезмерную нагрузку на металл, увеличивает расход газа, раньше времени выводит из строя все котельные агрегаты.

Еще одна ошибка, которая часто появляется на дисплее, это наличие паразитного пламени (ошибка 20). Система видит пламя на горелке, которая в данный момент выключена.

Возможные причины такого состояния :

Капли конденсата на плате управления.
Из-за некачественного заземления появляется статический заряд, который воспринимается системой как сигнал от горящего пламени.

Кроме этих ошибок могут быть и другие, менее частые и не определяемые электроникой. :

Запах газа, указывающий на утечку.
Отказ реле давления при запуске, требующий очистки дымохода.
Слабое оранжевое пламя указывает на то, что сажа или копоть забивают каналы сопла.

Большинство ошибок, возникающих впервые, немедленно отбрасываются. Это сделано потому, что электроника котла очень чувствительна и часто воспринимает электрические помехи как сигналы датчиков. .

Однако, если ошибка появляется снова и снова, немедленно обратитесь в сервисную службу.

Как установить котел Immergas

Если вы хотите, чтобы настенный газовый агрегат работал бесперебойно и в полную силу, то для установки вам придется пригласить высококвалифицированного специалиста в этой области. Во-первых, у него будут все составные части для крепления системы, и вам не придется об этом думать, а во-вторых, профессиональная работа всегда отличается от любительской.

Рис. 2 Двухконтурный настенный агрегат Immergas

Как происходит установка газовых котлов Immergas:

Сначала нужно определиться какое оборудование подходит для вашего дома, купить его, а уже потом думать об установке.
Далее стоит найти инструкцию, в которой будет все подробно написано об установке газового агрегата.
Котел необходимо прикрепить к выбранному месту на кухне или в другой комнате. Если это настенный блок, то его нужно крепить к стене.
Затем следует подключить настенный аппарат к электричеству, предварительно сделав заземление во избежание возгорания котла во время грозы.
Далее необходимо установить расширительный бак и циркуляционный насос, если вы подключаете отопление с принудительной циркуляцией.
Следующим шагом является подключение двухконтурного газового агрегата Immergas к системе отопления.
Затем следует проверить систему на герметичность (в инструкции указано, как это сделать).
Затем нужно удалить лишний воздух. Как это сделать правильно, также описано в инструкции.
И последний этап – запуск двухконтурной газовой установки Immergas.

Наладка котла Immergas и системы отопления

Имеется газовый двухконтурный котел Immergas Eolo Mythos 24 4R. Разработчик поставил, воткнул, включил – работает. Ничего не настраивалось “работает так же” и “разберись сам”.

Всего в наличии: 1) Immergas Eolo Mythos 24 4R 2) Двухтрубная система отопления с параллельным подключением на 4 радиатора отопления с ручным управлением вентилями. 3) Параллельно подключен смесительный узел для теплого пола Valtec CombiMix с собственным насосом Grundfos UPS 25-40. 4) Две линии подключены параллельно к двум полотенцесушителям (на данный момент они перекрыты шаровыми кранами, так как самих полотенцесушителей нет).

На улице сейчас от -5 до +10 (несезон) В квартире на данный момент не живу, подогрев пола настроен на минимальное значение 20 градусов (циркуляционный насос смесителя остановлен) , температура теплоносителя в котле установлена на минимальное значение 38 градусов. Площадь помещения 72 кв.м., квартира.

Есть проблемы: 1) частое включение-выключение системы отопления (каждые 3 минуты) и работает не более 20-30 секунд. первая батарея к котлу самая теплая, последняя наименее теплая 2) при ручной балансировке (придавливая подачу первого и второго радиаторов, слышен свист крана первого радиатора) 3) при этом после нажатия на первый и вторых радиаторов, котел сразу стал набирать температуру (вместо 20-30 секунд работы стал работать в режиме отопления 3-8 секунд).

Что я пробовал делать и в каком направлении буду копать решения проблем:

1) Почему я хочу заглушить первый и второй радиаторы? Потому что есть ощущение, что у первого радиатора самый маленький контур, и соответственно он сам очень маленький, на мой взгляд играет плохую роль, потому что быстро нагревает обратку, и из-за этого котел отключается преждевременно и только потом рециркуляцией прогревает последние радиаторы. 2) Существовало мнение, что после нажатия на первый и второй радиаторы стал срабатывать байпас котла или какой-либо другой байпас (например, смеситель теплого пола) потому что радиаторы сильно не греются, но при этом котел сразу стал набирать заданную температуру за 3-8 секунд. 3) Для того, чтобы котел включался реже и дольше работал, хочу уменьшить минимальную мощность котла и интервал включения, хочу войти в режим программирования котла и передвинуть ограничение минимальной мощности нагрева вниз , при этом возможно дальнейшее увеличение интервала переключения с 3 минут до 10 минут. 4) Байпас на котле регулируется, и если окажется, что байпас котла байпасный, то стоит ли его прижимать? 5) Кто должен заниматься оптимальной настройкой, регулированием, программированием и балансировкой котла? Котельщиков или газовиков? Или обычный сантехник или пользователь? 6) Следующим летом я планировал перекрыть все радиаторы отопления и оставить только петли полотенцесушителей (но теперь сомневаюсь, что этого будет “мало” для этого котла в режиме отопления), если даже сейчас на минимальная температура нагрева котел выключается туда-сюда.

Как правильно выбрать настенные двухконтурные агрегаты Immergas

Перед покупкой двухконтурного настенного агрегата необходимо определиться, какие функции он должен выполнять, какую мощность иметь, какая циркуляция и т. д. Вы также нужно пригласить специалиста, который поможет правильно установить газовый котел Immergas. Если вам нужно отопительное оборудование только для обогрева дома, то лучше выбрать одноконтурный котел – он и дешевле, и экономичнее. Ну а если параллельно нужно еще и нагреть воду для семейного пользования, то лучше выбрать двухконтурную модель.

Двухконтурные котлы – самые популярные модели во всем мире.

Могут удалять отработанные газы:

Принудительная тяга.
Естественная тяга.

Людям, проживающим в многоэтажках, лучше всего выбрать принудительную тягу для отвода выхлопных газов, то есть приобрести коаксиальную трубу (можно найти инструкцию и прочитать, как ее установить, чтобы у вас не было сделать ремонт позже). А жители частных домов должны сделать дымоход для газовых установок Immergas.

Установка мощности агрегата

Оптимальную мощность газового котла Imeergas можно отрегулировать с помощью газового клапана. Рабочая мощность газового котла регулируется следующим образом:

установить переключатель ГВС в нужное положение;
открыть кран горячей воды;
отрегулировать необходимую мощность с помощью регулируемой гайки на газовом клапане;
отрегулируйте мощность нагрева, повернув по часовой стрелке, чтобы увеличить ее, или против часовой стрелки, чтобы уменьшить ее.

Минимальную тепловую мощность можно отрегулировать с помощью пластикового винта, расположенного на газовом клапане. При этом регулировочная гайка должна оставаться неподвижной. Рекомендуется отключить питание катушки модулирующего клапана, а затем повернуть винт по часовой стрелке, чтобы увеличить давление, или против, чтобы уменьшить его. После этого питание катушки необходимо вернуть.

…
Внимание! Минимальная мощность должна быть не меньше указанной в характеристиках агрегата.

Преимущества и недостатки

К преимуществам газовых настенных котлов Immergaz относятся следующие:

Множество функций. Такой газовый котел может работать автономно и не требует частого ремонта.
Маленький размер. Это оборудование содержит два оборудования: систему для нагрева воды и котел для обогрева помещения. Инструкция к газовому котлу очень проста, поэтому разобраться сможет каждый.
Настенные котлы могут быть с закрытой или открытой камерой сгорания. Закрытая камера сгорания более безопасна для здоровья. Но газовые котлы с такой камерой стоят дороже. После установки такого котла ремонт долго не потребуется.

Но есть и недостатки у газовых котлов Иммергаз:

Недорогие запчасти.
Если газовый котел был собран в Италии, то его стоимость будет высокой.
Кнопки на панели управления неудобные, их трудно нажимать.

Газовые котлы Immergas считаются одними из лучших в Европе.

Конструкция котла и основные элементы

Важно знать свой котел, чтобы выполнять простейшие процедуры обслуживания. Хотя модель может отличаться от модели, основные элементы можно найти в корпусе:

камера сгорания;
теплообменник;
расширительный бачок;
горелка газовая;
циркуляционный насос;
Блок управления.

Особое внимание необходимо уделить устройству нижней части корпуса, так как именно здесь подключаются входы и выходы цепей, и расположены другие важные детали.

Схема котла Навьен

Ближе к стене 4 штуцера:

Питатель.
Вход обратного потока (с предохранительным клапаном).
Выход горячей воды.
Холодная вода.

Далее небольшая труба подачи газа.

Перед входом обратки находится фильтр горячей воды, а еще ближе – сливная пробка.

Перед выпуском ГВС находится кран подпитки, с помощью которого система заполняется водой.

Принцип работы системы от замерзания. При снижении температуры в трубах ниже отметки -10° автоматически включается насос, который гонит теплоноситель и не дает ему замерзнуть. Если температура продолжает падать и достигает -6°, срабатывает горелка, которая нагревает воду до +21°.

IMMERGAS VICTRIX PRO 1 СЕРИЯ I ТЕХНИЧЕСКИЙ ЛИСТ Скачать Pdf

Содержание

страница из 80
Содержание
Оглавление
Закладки

Содержание

VICTRIX PRO 1 I

Настенный модульный конденсационный

Котлы большой мощности

Содержание

Предыдущая страница

Следующая страница

Содержание

Дополнительные руководства для Immergas VICTRIX PRO 1 серии I

Котел Immergas VICTRIX PRO 55 1 A Руководство по установке и эксплуатации
Настенный котел только для отопления (48 стр. )
Котел Immergas Victrix Pro 80 1 I Инструкция и книга предупреждений
(48 страниц)
Котел Immergas VICTRIX PRO 35 1 I Инструкция для техника и монтажника
Система терморегуляции (44 страницы)
Котел Immergas VICTRIX PRO 35 1 I Инструкция и гарантийная книжка
(44 страницы)
Котел Immergas Victrix Pro 80 1 I Инструкция и книга предупреждений
(44 страницы)
Котел Immergas VICTRIX PRO 35 1 I Инструкция и книга предупреждений для пользователей
Менеджер каскадных и зональных регуляторов (32 страницы)
Котел Immergas ARES PRO 150 Инструкция и Рекомендации
Генератор для хранения воды с высоким содержанием конденсата (48 стр. )
Котел Immergas ARES PRO 150 Инструкция и Рекомендации
(44 страницы)
Котел Immergas VICTRIX PRO 68 2 Инструкция ErP и книга предупреждений
(52 страницы)
Котел Immergas Victrix Tera 28 1 Инструкции и предупреждения
(68 страниц)
Котел Immergas VICTRIX 50 Краткое руководство пользователя
Терморегуляция (12 стр. )

Котел Immergas ZEUS 24 кВт Инструкция по эксплуатации и предупреждения
(54 страницы)
Котел Immergas EOLO STAR 24 3 E Инструкция по эксплуатации и предупреждения
(28 страниц)
Котел Immergas VICTRIX 26 2 I Инструкция по эксплуатации и предупреждения
(28 страниц)
Котел Immergas VICTRIX Superior TOP 32 E Инструкция и книга предупреждений
(36 страниц)
Котел Immergas UB 200 Инструкция по эксплуатации и предупреждения
Котельные агрегаты (21 стр. )

Краткое содержание Immergas VICTRIX PRO 1 серии I

Это руководство также подходит для:

Victrix pro 35 1 iVictrix pro 55 1 iVictrix pro 80 1 iVictrix pro 100 1 iVictrix pro 120 1 i3.024488 … Показать все

Газовый котел своими руками, ремонт стен своими руками. В каких случаях возможен самостоятельный ремонт газовых котлов? Классификация ремонтных работ

Газовые котлы сегодня пользуются завидным спросом, они обладают высоким уровнем функциональности. Но при этом со временем их производительность резко снижается, и такие проблемы заводят многих пользователей в тупик. Чтобы избежать непредвиденного ремонта, необходимо своевременное техническое обслуживание этих устройств. Если у вас возникли трудности, то вы можете отремонтировать газовые котлы своими руками. В этой статье мы представим способы устранения типичных неисправностей таких устройств.

Устройство газовых котлов

На самом деле любая часть котла может сломаться, ведь причин для этого очень много. Чаще всего это происходит из-за некачественной сборки узлов, неправильной эксплуатации и попадания посторонних предметов в расширительный бачок. Как бы то ни было, прежде чем ремонтировать газовый котел, разберитесь в его устройстве. Особое внимание рекомендуется уделить группе безопасности, отвечающей за правильную работу устройств.

К таким элементам относятся:

Датчик тяги с пластиной, рассчитанной на 75 градусов. Это устройство следит за работой дымохода котла, реагирует на любые сбои в отводе продуктов сгорания в дымоход и выходе их из дымоуловителя.

Важно! При неполадках прибор нагревается, начинает работать, поэтому многие оснащают его дополнительным газоанализатором.

Защитный моностат. Защищает котлы от неполного удаления дыма из-за засорения дымохода или теплообменника.
Ограничительный термостат. Он отвечает за контроль воды в бойлере – как только она закипит датчиком перегрева, он тут же отключает прибор.
Ионизационный электрод. Этот элемент контролирует наличие пламени. Ремонт многих моделей котлов начинается именно с проверки электродов, ведь если устройство начнет работать без пламени, оно может взорваться.
Клапан регулировки давления Система заставляет устройство сбрасывать опасный избыток, когда давление превышает 3 бар.

Важно! При выходе из строя любого из перечисленных датчиков жильцы дома могут дышать угарным газом, теряемым системой. Неправильная эксплуатация электрода может привести к взрыву.

Что нужно учитывать при ремонте газового котла?

Современные котлы представляют собой достаточно сложные бытовые устройства. Как мы уже указывали ранее, даже незначительная неисправность может привести к взрывоопасной ситуации. Поэтому, если вы не уверены в своих силах, лучше не браться за ремонт самостоятельно.

При ремонте газового котла необходимо учитывать следующие факторы:

В случае задымления помещения или явного запаха газа следует немедленно выключить прибор, открыть все окна и двери.
Вполне возможно отремонтировать устройство своими силами, если, например, необходимо заменить сломавшийся датчик горения. Достаточно отключить его от подачи газа, затем дать ему полностью остыть, проверить наличие тяги и перезапустить.

Важно! Если вы планируете проверить на тягу, сначала убедитесь, что в помещении не воняет газом. Затем поднесите к дымоходу лист бумаги, если он не шевелится, значит нет тяги. Ни в коем случае не включайте котел, немедленно вызывайте мастера.

В основном такие устройства выходят из строя из-за засорения теплообменника. Решить эту проблему несложно: чтобы отремонтировать теплообменник газового котла своими руками, достаточно его прочистить.

Важно! Если сломалась автоматика, то без профессионала здесь не обойтись.

При засорении форсунки подачи топлива достаточно отсоединить ее от системы, тщательно прочистить и промыть, затем просушить и вернуть на место.
Если пламя, постоянно горящее в режиме ожидания, гаснет, то воспользуйтесь инструкцией и проверьте состояние агрегата.

Устранение неисправностей типовых газовых котлов

Разумеется, ремонтировать своими руками плату управления газовым котлом не стоит, ведь, как мы выяснили, она состоит из большого количества элементов, отвечающих за безопасную работу устройства. Если проблемы были типичными, то смело приступайте к делу.

Выполните поиск и устранение неисправностей в соответствии с инструкциями:

Теплообменник. Это самая слабая и проблемная часть котлов, которая изготавливается из меди или нержавеющей стали. Его следует раз в год очищать от скопившейся сажи обычной металлической щеткой. Металлическая губка для мытья посуды идеально подходит для этого, так как она более нежная и нежная.
Boost fan Несмотря на то, что вентиляторы работают на самой низкой скорости и при постоянном токе, они редко, но ломаются. Самые проблемные места – подшипники. Если вы обнаружили, что вентилятор перестал развивать необходимое число оборотов, то в первую очередь разберите котел, снимите его заднюю часть, затем вытащите статор и смажьте подшипники машинным маслом.
Дымоход. Зачастую именно коаксиальный дымоход засоряется и прибор перестает нормально функционировать. Для устранения проблемы необходимо удалить ее из системы, тщательно очистить каждую деталь от нагара, после чего вернуть все на место.
Клапан. Сделать газовый клапан газового котла своими руками еще проще – достаточно приобрести новую деталь и заменить ею вышедший из строя элемент.

Важно! Газовый котел – потенциально опасное оборудование, которое при неправильной эксплуатации и несвоевременном устранении неполадок может вести себя непредсказуемо.

Вопросы по работе котлов Иммергаз

Вопрос: Установлен газовый котел иммергаз эоло стар 24 3 е, выдал ошибку 11, что делать?

Ответ: У Вас упало давление в системе ниже 0,8 кг, Вам необходимо поднять давление подпиткой до 1,2 кг и сбросить ошибку “СБРОС”, после чего котел должен запуститься. Возможно некачественный дымоход. Проверьте детектор дыма и вентилятор. Может труба грязная.

Вопрос: Подключили настенный котел EOLO MYTHOS 24 2E IMMERGAS, установили сами, подключили все по инструкции: стабилизатор напряжения, коричневый провод на фазу, заземление в порядке! При первичном запуске котел запустился, но через сутки выдал мне ошибку 01 (блокировка зажигания), сбросил ошибку кнопкой “СБРОС”, и так повторяется несколько раз в день. Не знаю в чем проблема, может кто
для запроса.

Ответ: Ошибка 01 – нет газа. Когда он загорится, необходимо проверить наличие газа в плите. Если его нет, то свяжитесь с Горгазом. Если есть, то в сервис.

Вопрос: при включении котла Имергаз выбивает ошибку 10, что делать?

Ответ: Упало давление в системе отопления. Вы должны заполнить его.

Вопрос: Установил и подключил газовый котел имергаз ЭОЛО Стар 24. Так последнее время постоянно выскакивает ошибка 11. Прочистил все, коаксиальную трубу, вентилятор, дымоход и т.д. Но ошибка все равно не проходит. На улице сильный ветер дома сразу становится холодным.

При включении горячей воды через несколько секунд котел начинает трещать и температура воды на индикаторе начинает быстро расти. Если отключить подачу горячей воды, то набор воды действительно очень короткий. Я бы сказал, что котел не набирает в бак нужное количество холодной воды и начинает сам себя греть. Что тогда делать?

Ответ: Очистите фильтр ГВС (колба).

Вопрос: Ситуация следующая, купили дом, 130 кв.м, установили настенный котел immergas. В начале ремонтных работ все было хорошо, работал себе и работал. Зайдя как-то в дом обнаружил, что батареи не горячие, чуть теплые, смотрю на котел, а лампочка постоянно горит красная, в итоге дозвонился до мастера, он сказал перезапустить (СБРОС) , сделал, котел заработал, на следующий день ситуация
повторено! А у нас в городе с такими котлами еще никто не сталкивался, и все советуют менять! Не знаю что делать, слишком дорого все ремонтировать.

Ответ: Это происходит из-за замораживания выхлопной трубы для удаления продуктов сгорания. Если смотреть на котел сверху, то возле выхода из котла выхлопная труба слева и справа люки открываются один из них и проблема решена.

Вопрос: Вскрываем газовый котел газового котла Immergaz EOLO STAR 24 3e и не слышим как работает, а давление на 0,8! Что делать?

Ответ: Проблема только в давлении в системе ГВС, оно меньше, чем в системе отопления. Необходимо повысить давление с помощью насоса или купить насос для системы ГВС.

Вопрос: Произвели монтаж и подключили настенный котел Иммергаз Найк стар 23 квт в эксплуатации около 4-х лет. С нами второй год. будет третья зима и общая температура вроде бы ниже. Должно быть теплее. При розжиге начинает щелкать – секунд 5-6. Потом работает от 40 секунд до минуты и гаснет. Что бы это могло быть?

Ответ: Проверьте фильтр на обратке, если он установлен.

Вопрос: В доме установлен газовый котел. Иммергаз Эоло Стар 24кв. Дом 160кв. Какой лучше датчик температуры или котел для температуры отопительного контура?

Ответ: Установите комнатный термостат.

Вопрос: Посоветуйте, хочу установить котел immergas victrics 26 2i, дом 100 м2, сип панель, газовый баллон, говорят экономичный котел, так как нижний предел работы 5кВт, я так понял что вы приходится ставить большие радиаторы так как от теплого пола толку нет, хочу использовать в режиме 40/50. Понятно что дороговато, готов потратиться, хорошая модель и стоит ли ставить?

Ответ: Конденсационный котел выгоден в низкотемпературном режиме. Вам действительно придется удвоить мощность радиаторов (примерно), потратив около 60-70% денег, дополнительно. Конденсационный котел экономит примерно 25-30% газа.

Но сможете ли вы в итоге окупить:

Стоимость котлов отличается в два раза.
   – расходы на организацию низкотемпературного режима.
   – более дорогие детали (отличаются в 2-3 раза, некоторые и в 4 раза).
   – Более дорогое годовое обслуживание.

Медь Victrix 26 2i – может модулировать до 3 кВт.

Вопрос: подскажите что лучше перевести котел на меньшую мощность или установить выносной датчик температуры, а то часто включается, работает пару минут.

Ответ: У вас небольшая площадь помещения: Обязательно купите комнатный термостат. При его установке рекомендуется установить на котле температуру нагрева 70 градусов.

Вопрос: Подключен котел Имергаз эоло старый 24, но давление воды падает и выдает ошибку 10, при добавлении давления котел запускается и работает через некоторое время снова выключается. Это расширительный бачок накрылся?

Ответ: Нет, не расширительный бачок. Могут быть проблемы в системе отопления или в котле (теплообменнике) и т.д.

Вопрос: При включении горячей воды идет то горячая, то холодная вода. Отображается код Е-27, но напор ГВС хороший, что может быть?

Ответ: Настройка котла, если он запустился сразу, после первого запуска. Так ничего – газоблок не модулирует или забит стружкой в трубе, реле протока и т. д.

Вопрос: подскажите, а котел Иммергаз ставили, вода греется отлично, а отопление не греет при все?

Ответ: 1. Включите зимний режим (снеговик). После этого котел начнет работать в режиме отопления.

2. Посмотреть температуру теплоносителя (воды) в системе отопления (кнопки с рисунком – радиатор). Может быть, просто нет необходимости работать в режиме обогрева – лето, тепло.

3. Если используете комнатный термостат, то смотрите какая температура на нем выставлена. Может быть, просто нет необходимости работать в режиме обогрева – лето, тепло.

4. Если котел неисправен, он должен перейти в аварийный режим и вывести на дисплей код ошибки. Следуйте указаниям в инструкции по эксплуатации или позвоните в сервис.

Вопрос: Вчера нам подключили котел Immergas Eolo Star. В ходе инструктажа пояснили, что при летней эксплуатации котла можно использовать как теплую, так и холодную воду. Те. Вы не можете смешивать. Объяснить, почему?

Ответ: Вы можете установить любую комфортную температуру приготовления горячей воды. Причем в любом режиме (зима, лето). Просто рекомендуют установить комфортную температуру горячей воды, чтобы приготовленная горячая вода как можно меньше смешивалась с холодной. Это для экономии газа. Например, комфортная температура воды 42–43 С, тогда ставьте 45–46 С, а не 55 С.

Вопрос: У нас подключен газовый котел Иммергаз. Скажите, а какая оптимальная температура летом?

Ответ: Температура ГВС. – Летом включите летний режим (зонтик) и установите себе комфортную температуру горячей воды, как и в прочем зимой. Температура обогрева – Если вдруг стало холодно и есть необходимость в отоплении, то включаем зимний режим (снеговик). А также установить любую температуру охлаждающей жидкости. Лучше всего, конечно, использовать комнатный термостат.

Вопрос: Установлен бойлер Imegaz eolo old 24 3й, проблема в том, что когда включаю горячую воду, котел издает хрипящий звук и хрипит, пока не отключу воду, что это может быть?

Ответ: Необходимо провести техническое обслуживание котла: забит теплообменник, необходимо промыть. Почистить вентилятор, при включении котла в режиме ГВС котел выходит на максимальную производительность и вентилятор не справляется из-за пыли (грязи), начинается шум и вибрация.

Вопрос: У меня газовый котел IMMERGAS NIKE STAR. В эксплуатации восьмой месяц. Летний режим уже включен. В номере нет горячей воды. Отображается код ошибки 10. Давление воды в норме. Но если перейти на зимний режим, появляется горячая вода. Как узнать причину?

Ответ: Ошибка 10 – нет давления в системе отопления. Варианты: проблема с теплообменником, не держит кран подпитки.

Вопрос: Установил новый турбированный котел Иммергаз, мигает 01. Перезагружал – не помогает, вызвал специалиста и заменил на другую новую плату, все равно выдает сигнал 01. Что делать?

Ответ: 1. Проверить есть ли газ вообще в доме. Включите газовую плиту, если газа там нет, то вызовите газовое хозяйство. Если в плите есть газ, то откройте газовый вентиль, бывает, что его забывают открыть.

Вызовите мастера:

Проверьте установку газового клапана на минимум.
– проверить газовый клапан на модуляцию (прогнать его)
– бывает что клапан заедает (постучите по нему, и он начинает работать без проблем) это может быть, только при первом вводе котла в эксплуатацию. если проблемы видны, то заменить.

Проверить заземление, бывают случаи при определенных условиях пламенно-ионизационный датчик не работает и выдает ошибку 01.

Вопрос: Полгода, как котел Иммергаз Эоло мини был подключен. Проблема в том, что периодически не работало зажигание, в основном на горячую воду, и первое время высвечивался код неисправности 04. После профилактики полдня проработала идеально, после этого вообще пропало зажигание, не работало ни горячее водоснабжение, ни отопление, а на дисплее не отображался код неисправности. Какова причина?

Ответ: Проблема в плате управления, либо в электроде розжига (что бывает очень редко).

Вопрос: Подскажите, кто знает, решается ли вообще такая проблема. У меня подключен котел Иммергаз, практически новый всего 1 год. В системе горячего водоснабжения нет постоянной температуры; какой температуры нельзя мыть неприятно, это горячая или холодная вода, что можно сделать? А так все работает исправно, ошибок не выдает.

Ответ: Так быть не должно. Котел имеет функцию модуляции, и котел должен сразу реагировать на расход воды и ее температуру. Также он должен четко держать заданную температуру. Это может быть в неправильной настройке котла или вообще не настроен. Нужно знать, было ли это с самого начала (первый запуск) или произошло в процессе.

Вопрос: У меня котел iimergas EOLO STAR 24 3 E работает уже третий год иногда возникает такая проблема при включении ГВС падает давление в системе отопления и моргает ошибка.10.

Ответ: Плотно закрыть кран подпитки системы отопления. Звоните в сервис, необходима замена теплообменника (такое может быть только при ежегодной промывке теплообменника).

Вопрос: Котел Immergas Eolo Star 23KW. Котлу около 6 лет, в последнее время давление падает до 0, причем часто после использования горячей воды в течение 10 и более минут. Несколько раз в день он падает до нуля. Проверил РБ, оказалось давление 0. Купил насос с манометром, накачал 1 бар. Залил систему на 1,2 бар, утром ошибка 10, давление 0. 3 дня эксперементирую, ищу проблему.

Клапан подпитки включен, не пропускает, проверил предохранительный клапан, прикрутил кран Маевского для проверки. Замкнул на ночь контур отопления и ГВС от котла, чтобы понять где утечка – в системе или в самом котле – за ночь давление упало с 1,2 до 0,5, ошибка 10. Значит проблема в самом котле . Проверил еще раз давление в РБ, 1 бар. Для эксперимента добавил до 1,7.

Не помогло, падает. Через день, то есть сегодня, сдул весь эфир из РБ, опять закачался до 1 бара. На данный момент после 4 часов наблюдения давление держится на уровне 1,8 манометра. надеюсь все нормализовалось. Вопрос, и еще, если давление опять упадет, куда смотреть дальше, учитывая, что я уже везде проверил. Последняя мысль, что проблема может быть в пробое стенки теплообменника, когда вода из контура отопления просачивается в контур ГВС и соответственно падает давление при использовании ГВС. о чем ты думаешь?

Ответ: Очистите фильтр системы отопления. Если очистка фильтра не помогает, обратитесь в сервисную службу и отремонтируйте насос.

Вопрос: У меня подключен котел Иммергаз, на дисплее 10 миганий; 0,5 давление; Проверил на протечки везде. Кручу регулятор давления или еще что. давление не поднимается. Что делать?

Ответ: Это говорит о низком давлении в системе холодного водоснабжения, и вы не можете прокачать систему отопления. Сбросьте давление в системе отопления и попробуйте поднять его обратно до 0,5 атм. То есть, если получилось, то надо прокачивать систему отопления с помощью насоса. Манометр может быть сломан, но если слить воду из системы отопления, то и он покажет одинаковое давление. Замена.

Вопрос: при включении горячей воды котел Immergaz eolo mini начинает вибрировать, чем выше температура тем сильнее вибрация, а при одновременном включении воды и отопления вообще ничего не работает! что может быть?

Ответ: Ежегодное техническое обслуживание. Чистка вентилятора. Если не поможет, то надо смотреть балансировочные кольца. Или замена всего вентилятора. Нельзя в котлах (любого производителя) одновременно включать и отопление, и горячую воду. В приоритете всегда горячая вода.

__________________________________________________________________________

__________________________________________________________________________________________

Многие неисправности газового котла можно устранить своими руками, не прибегая к дорогостоящим услугам газовой службы или не менее дорогостоящим частным специалистам по обслуживанию и наладке газового оборудования. Единственное правило, о котором мы сразу упомянем, — понимать, что вы делаете и с какой целью.

Сезонное обслуживание

Сезонное обслуживание газового котла заключается в его очистке от загрязнений и проверке работоспособности. Для доступа к элементам котла необходимо демонтировать обшивку или кожух. Для этого определяемся со способом крепления, у разных моделей котлов это можно сделать по-разному. Чаще всего это несколько винтов и несколько защелок в верхней части корпуса.

Получив доступ к внутренним частям котла, больше ничего не снимаем при сезонном обслуживании. С помощью мягкой щетки по металлу, зубной щетки и мелкозернистой наждачной бумаги приступаем к удалению нагара со всех частей котла:

теплообменник;
;
, если имеется.

Применяем вышеуказанный инструмент там, где это удобно, особенно не опираясь на щетку по металлу. Далее компрессор выдувает собранную пыль. Можно использовать резиновую трубку или трубку от медицинской капельницы, просто подув в нее и направив второй конец в котел.

Важно! Любые работы на котле производить при закрытом газовом кране.

Тонким шилом или прочной иглой нужно прочистить все отверстия на горелке и запальнике, а затем, очистив их еще раз, например, зубной щеткой, еще раз продуть. При наличии навесных датчиков места их контакта с частями котла следует слегка зачистить наждачной бумагой, а затем протереть мягкой шерстяной тканью.

Электроды розжига и контроля пламени хорошо чистятся только шерстяной тряпкой, без применения чистящих средств. При наличии погружных датчиков температуры необходимо вынуть их из гильз, удалить имеющуюся из гильз жидкость, тщательно очистить гильзы изнутри с помощью небольшого металлического ерша или незакрепленного отрезка стальной проволоки подходящего размера. После грубой очистки втулку очищают тряпкой, намотанной на отвертку, затем втулку на две трети заполняют машинным маслом и устанавливают датчик.

После выполнения этих работ котел тщательно очищается пылесосом. В доступных местах пыль и грязь убираются влажной тряпкой. Ставим кожу на место. Проверяем наличие тяги в дымоходе, приложив к дымоходному отверстию лист размером с тетрадь, или пуская струю дыма в запальное запальное отверстие, газовый кран на спуске к котлу должен быть закрыт.

Проверяем расположение пломб и возможные утечки газа мыльным раствором. При наличии нормальной тяги проводят пробный пуск котла, который необходимо заполнить теплоносителем. Параллельно с очисткой котла производится его визуальный осмотр на наличие механических повреждений и течи теплоносителя. На этом сезонное обслуживание можно считать завершенным.

Очистка теплообменника

Производится раствором соляной кислоты, приобретаемым в торговой сети и предназначенным специально для этой цели. Очистку проводят для основных теплообменников настенных газовых котлов и теплообменников приготовления горячей воды. Сечение каналов таких теплообменников невелико, из-за чего они подвержены загрязнению солевыми отложениями.

Очистка водяной рубашки напольных газовых котлов, как правило, не производится. Для очистки снимите теплообменник. Для этого снимите крышку котла, открутите трубки подачи к теплообменнику, предварительно слив воду из котла.

Вынимаем теплообменник из котла. Наденьте резиновые перчатки и используйте пластиковый контейнер для сбора отработанной кислоты. Способ не сложный. Аккуратно залейте раствор кислоты в теплообменник до его полного заполнения. В том случае, если теплообменник забьется накипью, будет активно выделяться пена. Оставьте теплообменник на 10-15 минут.

Сливаем отработанную кислоту в бак и заправляем теплообменник новой порцией. Ждем те же десять минут. Сливаем раствор и промываем теплообменник проточной водой. Надеваем кусок шланга на ближайший кран и заливаем теплообменник водой. Снова заполните теплообменник раствором кислоты. Если активного выброса пены нет, а при залитии теплообменника водой не видно значительного сопротивления потоку, то теплообменник промыт, и его можно заменить в обратном порядке.

Очистка горелки

Способ очистки горелки от сажи уже был описан выше. Однако с сильным загаром не всегда можно справиться, используя только механическую чистку. Для таких случаев используются специальные химические вещества. Нет смысла что-либо рекомендовать, все средства достаточно эффективны. Метод очистки сводится к нанесению средства в виде раствора на очищаемую поверхность, выдержке его в течение определенного времени и последующему удалению отслоившегося нагара, часто механическим путем. Более подробно ознакомиться со способом чистки тем или иным средством необходимо при его покупке.

В особо тяжелых случаях, например, при попадании теплоносителя в горелку, его необходимо полностью удалить из котла, погрузив в чистящий раствор на несколько часов. Затем снимите горелку, подожгите ее в пламени переносной газовой горелки. После очередного нанесения раствора с помощью металлического ерша или щетки удалите остатки.

Проверка дымохода

Проверка дымохода осуществляется с помощью зеркала. Вводим зеркало в канал под небольшим углом. В зеркале мы должны увидеть свет в конце трубы. При выполнении этой операции удобно использовать так называемую селфи-палку, с закрепленным на ней зеркалом.

Устранение протечки воды на стыках трубопроводов

Для устранения протечки необходимо распаковать соединение, очистить резьбу от старой пакли и краски. Затем с помощью уплотнительной нити ленты ФУМ или резьбового фиксатора переуплотнить соединение. Проверить качество работы, заполнив трубопровод и котел водой.

Проверка и устранение утечки газа

Все доступные места утечки газа необходимо промыть мыльным раствором или специальным средством для проверки на утечку газа. Раствор для мыла готовят из хозяйственного мыла, нарезав его в емкость с теплой водой и размешивая до получения густой пены. При утечке газа на пенопласт выдувается мыльный пузырь. Утечку можно устранить так же, как и протечку воды через резьбовые соединения.

Замена горелки

Замена горелки газового котла требует большего внимания и осторожности. Новую горелку следует приобретать точно такой же модели, какая установлена на вашем котле. Никогда не устанавливайте горелку, не подходящую для вашей модели котла.

Начало то же – снять крышку котла. Получив доступ к горелке, внимательно осмотрите трубки и датчики, подключенные к горелке. Их расположение следует запомнить, чтобы при сборке новой горелки не перепутать, к какой подключать.

Как снять газовую горелку. 1. Крепление горелки к корпусу камеры сгорания. 2. Провода электрода запальника и датчика пламени. 3. Трубка подачи газовоздушной смеси

В связи с большим разнообразием моделей котлов конкретных рекомендаций дать нельзя, но в любом случае будут:

Трубка подвода газа к горелке;
датчик давления газа на горелке;
газовый клапан.

Возможно наличие контрольной трубки от датчика тяги или электрического соединения (проводов) от того же датчика тяги или датчика температуры. При использовании горелки такой же модели, как у вас, не составит труда запомнить и подключить все провода и трубки.

Заменить роговую горелку, установленную в дровяной печи, будет еще проще. Откручиваем винты его крепления к пластине и две трубки: подачи газа и подачи газа к запальнику. Вынимаем старую горелку, вставляем новую, прикручиваем трубки, затягиваем болты крепления горелки.

Ремонтировать примитивную автоматику такой горелки не стоит, результат может привести к небезопасной работе котла. Сложнее всего заменить горелку настенного газового котла, напичканную электроникой и большим количеством датчиков. Но паниковать здесь не стоит, принцип тот же: хорошо запомнить расположение всех подключений к горелке.

Пытаясь повысить их значимость, газовщики говорят, что такую горелку надо “привязывать” к котлу путем прошивки электронного блока или наладки котла. Горелка просто железная, никак не регулируется. Настройки могут потребовать сжигания как такового, но это уже не относится к замене самой горелки. Если горелка изготовлена под ту модель котла, на которой она установлена, то горение будет правильным, правда, при условии, что на старой горелке не пытались регулировать.

Замена датчика температуры

Необходимость замены датчика температуры возникает, когда при установке определенного температурного режима работы котел либо не соблюдает его, либо, что еще хуже, переходит в режим кипения, что может привести к разрыву водяной рубашки котла или его теплообменника.

Датчики температуры по способу установки в котле могут быть накладными и погружными. Накладные датчики устанавливаются на трубах котла на зажимах, которые прижимают датчик к этой трубе. Их замена очень проста. Отключил старый – поставил новый. Ставим чип (электроконтакт) на место старого.

Погружные датчики бывают двух типов: непосредственно погружные и расположенные в гильзе, заполненной маслом. При замене первых необходимо слить воду из бойлера, выкрутить датчик. Обратите внимание на то, как была запаяна резьба в месте установки датчика. Это может быть просто конусная резьба, использование резьбового фиксатора (клея), прокладок или уплотнительных колец. Уплотнение льняными и другими материалами не применяется. Используя тот же метод герметизации, установите новый датчик.

При замене датчиков, установленных в рукавах, слив воды из котла не требуется. Отпустите фиксирующую гайку, вытащите датчик, проверьте наличие масла во втулке, установите новый датчик, зафиксировав его гайкой. Самый простой вариант такого датчика – спиртовой термометр, устанавливаемый в гильзу для визуального контроля температуры в котле.

2017-04-15 Евгений Фоменко

Особенности котлов Иммергаз

Основными отличительными чертами газовых котлов Иммергаз Эоло Стар и Иммергаз Найк Стар являются:

Grundfos Pump

Оснащен байпасом с системой автоматического управления, установленной в системе насоса. Он служит защитой от закипания теплообменника, а также позволяет синхронизировать работу насоса и гидравлического сопротивления системы отопления.

Штуцер, расположенный на соединении котла и дымохода, позволяет измерять разрежение, создаваемое вентилятором.

Такая арматура дает возможность обнаружить поломку и устранить ее за короткий промежуток времени.

Для измерения температуры воздуховодов устанавливается герконовый датчик Его достоинством является простота и высокая степень надежности.

Предусмотрен режим регулировки низкого расхода в контуре ГВС, то есть при малом расходе или при очень низком расходе воды на входе. На выходе у вас будет стабильная температура без скачков.

Распространенные коды ошибок и способы устранения неполадок

Попробуем разобраться, что означают коды ошибок газового котла Иммергаз. Самая распространенная ошибка 01, это блокировка зажигания. Рассмотрим каждую ошибку более подробно.

01

Замок зажигания. Котел сконструирован так, что включение происходит автоматически. В том случае, если по истечении десяти секунд зажигание горелки не произошло, производится блокировка. Для того, чтобы удалить его, нажмите на сброс.

Если котел включится после длительного простоя, необходимо будет снять блокировку, так как в газовой магистрали скопился воздух. Если агрегат включается довольно часто, обратитесь за квалифицированной помощью к специалисту.

02

Ошибка 02 – срабатывает предохранительный термостат, произошел перегрев, неисправен контроль пламени. Если при нормальной работе устройства температура начинает повышаться, срабатывает защитная функция. Подождите, пока температура не упадет до нужного уровня, затем нажмите клавишу перезагрузки. Если эта проблема возникает часто, обратитесь за помощью к специалисту.

03

Ошибка 03 отображается при срабатывании дымового термостата. То есть неисправность вентилятора, снимите корпус для решения проблемы. Затем откройте камеру, в ней есть двигатель, который всасывает воздух из камеры сгорания. Откройте его, открутив винты, очистите его лопасти от скопившейся грязи, это можно сделать щеткой. Смажьте подшипники и установите их на место.

04

Ошибка 04 – высокое сопротивление электромеханических контактов. Контакт заблокирован, причиной может быть выход из строя защитного термостата или датчика минимально допустимого давления воды. Выключите прибор, а через пару минут попробуйте перезапустить, либо попробуйте замкнуть контакт ограничительного термостата.

Датчик давления воды

В случае неудачи замкните контакты минимального давления. Таким же образом проверить контакт на прессостате дымоудаления после включения вентилятора. Если вы нашли место поломки, замените деталь. Если это не сработает, необходим ремонт квалифицированным специалистом и диагностика платы.

06

Ошибка 06 – произошла поломка датчика NTC в системе горячего водоснабжения. Для выявления и ремонта необходимо обратиться в сервисный центр.

10

Ошибка 10 – низкое давление в системе. Ошибка е10 возникает при падении давления в системе, когда оно меньше 0,9 бар. Первый шаг — перезагрузка, если ошибка не устранена, проверьте следующее.

Причиной может быть утечка в теплообменнике; Проверь это; если обнаружена утечка, устраните ее. Для устранения используйте рычаг подпитки, он имеет вид винта, поверните его против часовой стрелки, при этом действии вода из водопровода пойдет в отопление, следите за значениями давления, когда цифра 1,3 закроет клапан клапан.

11

Ошибка 11. Работа термостата давления дыма. При плохой работе дымохода котел запирается, через полчаса снова запускается, если тяга стала достаточной. Если подряд происходит более трех отключений, дисплей с кодом ошибки загорается красным цветом.

Реле давления дыма

Чтобы разблокировать котел, нажмите кнопку перезапуска. В инструкции производитель рекомендует обратиться в сервисный центр, однако предварительно можно проверить тягу дымохода и прочистить его.

27

Ошибка 27. Данная ошибка свидетельствует о недостаточной циркуляции в системе отопления. Котел начинает перегреваться, причины перегрева могут быть следующие: завоздушивание труб отопления, закрыты краны. Также возможно, что циркуляционный насос был заблокирован, разблокируйте его. Причиной могут быть забитые фильтры; проверить и очистить. Проверьте теплообменник на наличие отложений.

Удаление воздуха из системы отопления

28

Ошибка 28 указывает на протечку в контуре водоснабжения, то есть прибор нагревает контур отопления, а также повышается температура в водопроводе, в то время, когда должно быть без изменений. Проверьте на герметичность все краны в доме, а также проверьте, закрыты ли краны.

Другие неисправности

К наиболее частым неисправностям этих устройств относятся следующие:

Современные газовые котлы представляют собой достаточно сложное технологическое оборудование. При правильном уходе и правильном обращении газовый котел прослужит долго без каких-либо сбоев. Однако даже самое дорогое и функциональное оборудование имеет свой ресурс, после исчерпания которого начинают проявляться разного рода неисправности.

Зная основные причины неисправности и порядок их устранения, вы сможете отремонтировать газовый котел своими руками. Это очень кропотливая, ответственная, но в большинстве случаев относительно простая работа.

В первую очередь необходимо установить, из-за чего могут возникать какие-либо сбои в работе газовых котлов отопления. Ряд различных факторов может привести к проблемам.

Электричество

Современные газовые котлы оснащены различными средствами автоматизации. Эти средства, в свою очередь, питаются от электричества. И, несмотря на то, что на дворе 21 век и во всем мире активно развиваются системы использования альтернативных источников энергии, проблема устойчивости электрических сетей остается актуальной для многих регионов, особенно для отдаленных поселков и всех виды дачных домиков.

Внезапное отключение или скачок электричества – одни из главных врагов любого современного газового котла.

Чтобы избежать всех сопутствующих неприятностей, заранее купите качественный стабилизатор. Не жалейте денег на покупку этого устройства – толку от дешевых моделей немного, поэтому лучше сразу выделить средства на покупку хорошего стабилизатора от известного производителя. Будьте уверены, что в случае поломки автоматики вы потратите гораздо больше денег на ее ремонт и замену.

Вода

В домашних условиях часто используются настенные модели газовых котлов. Такие устройства одновременно отвечают и за обогрев помещений, и за приготовление горячей воды.

В конструкцию настенных котлов входит проточный теплообменник. Некачественная жесткая вода с различными включениями – главный враг теплообменника газового котла. При этом под воздействием некачественной воды теплообменник может выйти из строя всего за один сезон.

Чтобы предотвратить такую поломку, установите специальные фильтры. Оптимальный вариант – комплексная система очистки воды. С ним ваш котел будет работать максимально долго, а использование очищенной воды намного безопаснее для вашего здоровья.

Ошибки монтажа

Любой знающий человек вам скажет: монтаж и обвязка газового отопительного оборудования должны производиться исключительно квалифицированными специалистами.

Даже малейшие ошибки на этапах установки и подключения оборудования могут привести к необратимым последствиям. Например, неправильно выполненная обвязка в случае с чугунным газовым котлом мощностью более 50 кВт приведет к тому, что при низких температурах агрегат просто треснет.

Поэтому, если вы не опытный газовщик, доверьте установку котла профессионалам – так вы обезопасите себя от многих проблем в будущем.

Погода

Неблагоприятные атмосферные явления также могут привести к множеству различных проблем. В холодные зимы люди включают отопление практически на полную мощность. Это приводит к значительному снижению давления в системе газопровода. В результате котлы не могут полностью реализовать свой потенциал.

Вы не сможете решить эту проблему самостоятельно – вы все равно не сможете объяснить своим соседям, что своими действиями они только усугубляют ситуацию. Как вариант решения проблемы можно установить дополнительный котел, работающий на другом топливе.

Стоит ли ремонтировать котел самостоятельно?

Современный газовый котел представляет собой сложную и потенциально опасную систему. Основная опасность таких агрегатов – риск взрыва газа при неправильном обращении с оборудованием или несвоевременном устранении различных неисправностей.

Различные виды автоматики отвечают за поддержание работы газового котла на оптимальном уровне. Неопытный пользователь часто не в состоянии разобраться в его устройстве. Поэтому для устранения серьезных неполадок лучше сразу пригласить специалистов.

Вы сами можете попробовать устранить только видимые повреждения и различные загрязнения, приведшие к выходу из строя трубы, дымохода и других частей котла.

Существует ряд типичных проблем, с которыми в большинстве случаев можно справиться. Также будут перечислены проблемы, в случае возникновения которых вы сможете обезопасить себя только до приезда специалиста.

При появлении в помещении отчетливого запаха газа или дыма немедленно отключить котел и покинуть помещение, открыв его для проветривания.

Немедленно вызвать специалиста. Пытаться самостоятельно решить проблему с утечкой газа без необходимых навыков крайне опасно и неразумно.

Неисправен датчик горения

При поломке датчика горения или трубы подачи газа выключите котел, закройте все газовые краны и дайте установке полностью остыть.

Через некоторое время вернитесь в комнату, чтобы проверить запах газа. Если тяга в порядке, попробуйте снова включить котел. Если сквозняка нет, срочно вызывайте мастера.

Перегрев котла

Перегрев – одна из самых частых проблем современных газовых котлов. Причиной этого может быть неисправность автоматики или засорение теплообменника.

Ремонтом автоматики нельзя заниматься без соответствующих знаний.

Почистить теплообменник можно своими руками. Наиболее распространенными материалами для изготовления теплообменников являются медь и нержавеющая сталь. Обычно нет проблем с их очисткой, но в любом случае будьте предельно осторожны.

Для очистки теплообменника просто снимите его и тщательно очистите металлической щеткой. В случае с медным теплообменником щетку лучше заменить металлической губкой, используемой для мытья посуды.

Неисправности вентилятора нагнетателя

Проблемным местом вентиляторов являются их подшипники. Если ваш вентилятор котла перестал развивать заданное количество оборотов, постарайтесь как можно быстрее устранить неисправность.

Для этого снимите заднюю часть вентилятора, снимите статор и смажьте подшипники. Для смазки отлично подойдет моторное масло, но по возможности лучше использовать более качественный углеродистый состав с термостойкими свойствами.

Также межвитковое замыкание может вызвать проблемы с вентилятором. Справиться с этой проблемой может только специалист. Отремонтируйте статор с заменой обмотки или сразу же замените вышедший из строя блок новым устройством.

Проблемы с дымоходом

Зачастую различные неисправности в работе газового котла приводят к чрезмерному засорению коаксиального дымохода.

Снимите дымоход и тщательно очистите все его элементы от копоти. Так вы не только вернете прежний уровень КПД агрегата, но и значительно повысите КПД котла.

ошибки расшифровки и как их исправить

Согласитесь, информация о неисправности котла может ускорить восстановление его работоспособности. Ведь определить причину поломки – полдела. Верно? Тем более что код ошибки газового котла Immergas всегда высвечивается на дисплее и его нужно просто расшифровать.

А как это сделать правильно мы подробно описали в нашей статье. После ознакомления с которым владелец итальянского котла сможет не только выявить неисправности, но и оценить ситуацию, принять решение о том, как восстановить его работоспособность.

Содержание статьи:

Коды ошибок котлов Immergas
- Проблемы с розжигом котла
- При неисправности перегрев
- Неисправность системы вентиляции
- Проблемы с вентилятором 2
- Сигналы разгерметизации системы
- Нестабильное питание
- Другие виды ошибок
Выводы и полезное видео по теме

Коды ошибок котлов Immergas

Оборудование указанной итальянской марки современное, поэтому определение причин, приводящих к неработоспособности, происходит автоматически, с дальнейшей индикацией на дисплее.

Но пользуйтесь такой информацией с осторожностью, а также помните, что ответственность за его безопасную эксплуатацию, своевременность, полноту и качество ремонта несет владелец котла. А если его действия будут признаны неправильными, владелец техники может быть наказан. Об этом говорится в Кодексе об административных правонарушениях (статья 7.19), а в более серьезных случаях будут применяться санкции в соответствии с Уголовным кодексом.

Расшифровка кодов ошибок традиционно указывается в каждой прилагаемой к котлу инструкции. Но следует помнить, что производитель Immergas предоставляет информацию о неисправностях специалистам. То есть обычные пользователи могут использовать коды исключительно на свой страх и риск. Поэтому устранение неполадок лучше доверить мастеру.

Важной особенностью этого итальянского производителя является то, что в его моделях используется различное программное обеспечение. В результате бывает, что одни и те же предупредительные сигналы обозначаются несколькими типами кодов. Но все они могут быть объединены в несколько категорий.

Проблемы с розжигом котла

Коды Ошибки 01, Е00, Е02 свидетельствуют о том, что работа котла заблокирована, а причина блокировки – отсутствие розжига.

Возможно восстановление работы агрегата после блокировки из-за отсутствия зажигания нажатием одной кнопки. Но делать это не следует в спешке, так как изначально следует убедиться в отсутствии запаха газа, сквозняка, проветрить помещение и только потом пытаться возобновить работу котла

Часто эта проблема возникает после длительного отключения газового агрегата, например, в межсезонье, из-за скопления воздуха в каналах подачи газа.

Для восстановления работоспособности необходимо:

Повторить запуск;
Если через 10 секунд зажигание не произошло, то нажать кнопку Reset. Такая операция автоматически разблокирует котел.

В результате из трубопроводов газоснабжения будут удалены остатки воздуха и запущено отопительное оборудование.

При неисправности перегрев

Коды Ошибки 02, 12, Е12, б 19 указывает на то, что котел остановлен по сигналу из-за перегрева. Кроме того, к перечисленным ошибкам могут привести сбои в работе системы контроля пламени.

При эксплуатации каналы теплообменника быстро забиваются накипью, частицами ржавчины, что приводит к нарушению теплоотдачи. Поэтому после каждой пары отопительных сезонов необходимо проводить очистку, причем не дожидаясь предупреждающего сигнала на дисплее

Причину проблемы можно выявить, подтянув контакты, а также проверив целостность проводов.

В худшем случае придется заменить сам датчик.

Неисправность системы вентиляции

Сигнал с кодом 11 свидетельствует о недостаточной тяге в системе дымоудаления. Этот код ошибки нельзя игнорировать. Появляется на дисплее после третьей блокировки котла автоматикой по указанной причине и подряд.

На фото конструктивный элемент системы дымоудаления, внутренний канал которой практически полностью забит сажей, что снижает КПД котла

Точнее, после каждого случая отключения газового оборудования он автоматически запускается. Но если снова сигнализирует о том, что ситуация не нормализовалась, то электроника тут же производит повторное отключение.

Об опасности ситуации свидетельствует тот факт, что одновременно с кодом 11 дисплей становится красным.

Есть два способа устранить причину. К которым относятся:

очистка каналов систем вентиляции и дымоудаление от копоти, посторонних предметов;
Изменение конструкции систем вентиляции и дымоудаления. Это придется сделать, если чистка не даст желаемого длительного эффекта.

Разблокировать и запустить котел, в данном случае нажатием кнопки перезапуска.

На фото лед на трубе дымоудаления. Причем такие образования в сильный мороз могут вырасти за считанные часы. При этом вернуть котел в работоспособное состояние можно сколом или растапливанием льда

Прежде чем приступать к каким-либо действиям, необходимо обязательно убедиться в наличии тяги.

Другая проблема в системе вентиляции указывает код 03 . В этом случае котел блокируется по команде от датчика контроля удаления продуктов сгорания.

Если на дисплее газового котла появляется код ошибки номер 03, это означает, что в помещении может присутствовать угарный газ. Поэтому к решению проблемы следует подойти со всей серьезностью.

Причины:

снижение КПД дымохода из-за накопления на внутренних поверхностях сажевых каналов других продуктов сгорания. А при сложных климатических условиях происходит отключение котла из-за образования наледи;
неисправность вентилятора, если он предусмотрен.

В первом случае выявить неисправность газового котла Иммергаз можно, просто заглянув в дымоход. Если обнаружено, что внутренний канал полностью или частично забит сторонними предметами, сажей, льдом, затем вам нужно будет выполнить очистку.

Проблемы с вентилятором

Появление кодов Ошибки 16, Е29, б 28/б 29, б 65 вызвано отключением или поломкой вентилятора или датчика Холла.

Причина – неисправность самого изделия или проблема, возникающая в цепи. Например, это может быть ослабление контактов. Кроме того, рекомендуется провести диагностику предохранителя F3.

Если не удается восстановить работоспособность ни одним из вышеперечисленных способов, то придется провести диагностику электронного модуля.

Код ошибки E65 можно увидеть на дисплее, когда вентилятор перестает работать. А именно, если он выдает менее 900 об/мин.

Вентиляторы турбированных котлов – еще одно слабое место любого такого агрегата. Поэтому всегда нужно быть готовым к его ремонту или замене.

Если этот факт подтвердится при диагностике, вентилятор подлежит замене.

Блокировка из-за перегрева теплоносителя

Коды Ошибки 27, Е18/Е19 свидетельствуют о блокировке котла из-за перегрева. Причем вызваны нарушениями в процессе циркуляции жидкости в системе.

К причинам, вызвавшим появление данного предупреждающего сигнала, относятся:

завоздушивание системы отопления. Для его устранения необходимо удалить лишний воздух;
закрытое положение кранов;
заедание или поломка . В первом случае его крыльчатку необходимо очистить от грязи и посторонних частиц, что во многих случаях возвращает изделию работоспособность. В случае поломки требуется замена;
грязные фильтры необходимо снять и осмотреть. Если подозрение подтвердится, фильтрующий элемент следует очистить. В таких случаях причиной загрязнения часто является трехвалентное железо (частицы ржавчины), которое эффективно удаляется замачиванием в растворе лимонной кислоты;
загрязнение каналов теплообменника, которые в процессе эксплуатации покрываются слоем накипи, аналогичной той, что откладывается на стенках чайников (в регионах с жесткой водой). В результате через каждые пару лет использования котла его теплообменник необходимо чистить.

Очистка теплообменника может производиться механическим способом, то есть с использованием щеток, других подобных приспособлений, а также с использованием специального оборудования, химических средств.

Подробную статью о чистке теплообменника газового котла можно прочитать .

При ошибках с номерами Е18/Е19 одним из решений восстановления работоспособности котла может быть доливка воды в систему. Это легко сделать, так как все, что вам нужно сделать, это открыть специальный клапан на панели управления

Коды ошибок b 24, b 30 на дисплее указывают на то, что термисторы в линиях подачи и в обратном контуре дают разные значения, при разнице 10 °С.

Устранить эту проблему можно путем очистки теплообменника от накипи и других отложений.

Код ошибки b 25 указывает на быстрое повышение температуры охлаждающей жидкости в подающей магистрали. Обычно такой сигнал свидетельствует о недостаточном количестве жидкости в системе отопления, что устраняется доливкой.

Сигналы разгерметизации системы

Коды ошибки 28, 26 свидетельствуют о том, что в контуре ГВС газового котла Immergas произошла неприятная неисправность типа течи. Причем с одновременным повышением температуры в контурах ГВС и отопления.

Причиной низкого давления теплоносителя в системе может быть любой неисправный смеситель. Поэтому при коде ошибки 28 к ним следует обращаться в первую очередь.

Для выявления проблемы в первую очередь следует обратить внимание на исправность смесителей. Если протечка не обнаружена, то следует провести осмотр всей системы отопления (трубы, радиаторы, соединения) на предмет выявления течи.

Код ошибки 10 появляется, если в контуре отопления котла ниже установленного уровня, который обычно составляет 0,9бар.

Первоначально рекомендуется перезапустить агрегат по новой, а если наличие неисправности подтвердится, то определить место разгерметизации контура.

Указанная процедура может быть выполнена путем визуального осмотра. В этом случае помните, что замена протекшей детали будет самым практичным решением.

После восстановления герметичности контура его необходимо заполнить охлаждающей жидкостью.

Для этого используйте так называемый рычаг перезарядки. Для достижения нужного результата его необходимо повернуть против часовой стрелки, после чего вода из централизованной системы сможет попасть в отопительный контур котла.

Частой причиной протечек являются стыки между конструктивными элементами системы отопления. Особенно это касается радиаторов и труб.

Процедура наполнения завершается, когда давление достигает 1,3 бар, путем поворота рычага подачи в исходное положение.

Нестабильное питание

Код ошибки 37 Является предупреждением о значительных скачках напряжения в сети, а при его снижении до критических значений (175-197 В).

Последствия данной проблемы можно исправить только установив , причем качественно.

Другие типы ошибок

Код ошибки 15 указывает на неправильную настройку котла. В этом случае настоятельно рекомендуется обратиться в сервисный центр.

Код ошибки 20 предупреждает о наличии паразитного пламени. А опасность ситуации в том, что зачастую она возникает в случае утечки газа.

Поэтому при выявлении на дисплее кода 20 необходимо перекрыть подачу газа, а затем открыть окна для проветривания, после чего убедиться в отсутствии протечки, которая выявляется по специфическому неприятному запаху спец. газовые добавки.

Если утечка подтвердится, то необходимо немедленно уведомить дежурную газовую службу. Если опасности нет, то для устранения причин обращайтесь в сервисный центр.

E04 – самый неприятный код, который говорит о том, что неисправность есть, но причина ее не выявлена.

Код ошибки Е04 по большей части свидетельствует о том, что электроника не определила источник проблемы. Поэтому понятно только, что серьезно, так как в этом случае автоматика даже не пытается перезапустить

Поэтому можно сразу вызвать специалиста на дом, так как для устранения последствий может потребоваться диагностика всех систем и узлов агрегата.

Код ошибки 08 сигнализирует о неисправности ключа разблокировки газового котла. Эта проблема обычно решается заменой вышедшего из строя элемента конструкции.

Код ошибки 09 на дисплее отображается активация режима настройки газового котла, а его отмена будет сигнализировать об исчезновении указанного набора цифр с дисплея.

Код ошибки 31 Встречается редко, так как свидетельствует о несовместимости электронной платы с моделью котла, на котором она установлена. То есть эта проблема обычно возникает после замены.

Электронные платы современных газовых котлов предназначены для эффективного контроля и управления, но часто случается, что они сами ломаются

Иногда высвечивается код 31 после неправильного ввода названия модели котла при сборке. Поэтому эту процедуру следует повторить. Если работоспособность не восстанавливается, то плату следует снова заменить.

Выводы и полезное видео по теме

Из первого видео вы узнаете как исправить ошибку номер 02:

В следующем видео показано как исправить ошибку 01:

Котлы Immergas высоко- технологичное и эффективное газовое оборудование. Кроме того, они безопасны в эксплуатации, о чем свидетельствует возможность диагностировать проблемы в работе и сигнализировать о них пользователю путем вывода на экран соответствующего кода. Это помогает избежать опасности, а также быстро устранить поломку.

Приходилось ли Вам сталкиваться с поломками котлов Иммергаз? Поделитесь, пожалуйста, с нашими читателями, с какой ошибкой в работе оборудования вы столкнулись и как вам удалось устранить проблему. Оставляйте свои комментарии в блоке под статьей.

IMMERGAS 3.021377 Комплект гидравлического разделительного устройства Руководство по эксплуатации

Документ

КОМПЛЕКТ ГИДРАВЛИЧЕСКИХ РАЗДЕЛИТЕЛЬНЫХ УСТРОЙСТВ
ДЛЯ КОТЛОВЫХ УСТАНОВОК МОЩНОСТЬЮ 200 КВТ
3. 021377

ДАННЫЙ ЛИСТ ДОЛЖЕН ОСТАВАТЬСЯ У ПОЛЬЗОВАТЕЛЯ ВМЕСТЕ С РУКОВОДСТВОМ ПО ЭКСПЛУАТАЦИИ КОТЛА

Общие предупреждения

Все продукты защищены соответствующей транспортной упаковкой. Материал должен храниться в сухих условиях и защищен от атмосферных воздействий. В данном руководстве по эксплуатации содержится техническая информация по установке комплекта. Что касается других вопросов, связанных с установкой комплекта (например, безопасность на рабочем месте, охрана окружающей среды, предотвращение травматизма), необходимо соблюдать положения, указанные в действующих правилах и принципах хорошей практики. Неправильная установка или сборка прибора и/или компонентов, принадлежностей, комплектов и устройств может вызвать непредвиденные проблемы с людьми, животными и предметами. Внимательно прочитайте инструкции, прилагаемые к изделию, чтобы обеспечить правильную установку. Установка и техническое обслуживание должны выполняться в соответствии с действующими нормами, в соответствии с инструкциями изготовителя и уполномоченным профессиональным квалифицированным персоналом, подразумевающим персонал со специальными техническими навыками в области оборудования, как это предусмотрено Законом.
Установка и техническое обслуживание должны выполняться в соответствии с действующими нормами, в соответствии с инструкциями производителя и квалифицированным персоналом, в том числе персоналом, обладающим определенными техническими навыками в промышленном секторе, как это предусмотрено Законом.

ОБЩИЕ СВЕДЕНИЯ

Этот комплект может быть установлен с правым или левым выходом. Также можно решить, устанавливать ли разделительное устройство на стене или на полу.
Гидравлическое разделительное устройство делает первичный контур и вторичный контур независимыми.

Установка Установка на стене Parete

Рис. 2

Установка A Basamento Ploor Sounding Установка

Композиция напольного уровня: 9000 369

. Кол-во Описание I 1 Гидравлический сепаратор (емкость 25 литров)2221219 2 2 Support for wall installation 3 1 Spacer for separating device 4 2 Support for floor installation 5 4 72 x 55 x 2 flat gaskets 6 6 M6 X 15 Self-threading screws 7 6 8 X 80 hex head screws 8 6 12 x 60 nylon masonry plug 9 2 2″ 1/2 brass nut

KIT ASSEMBLY
Proceed as follows to assemble the kit:
Важно: размеры крепления, указанные на рисунке, являются ориентировочными и включают дополнительные «комплекты безопасности ISPESL».
Для правильного монтажа см. его гидравлическую конфигурацию.

Модели Victrix 90–115 для настенного монтажа

– Сделайте 6 отверстий Ø 12, используя размеры, указанные на рис. 1, относительно крепежной пластины (поз. 3 рис. 2).
– Вставьте 6 заглушек (8) в отверстия.
– Закрепите распорку (3) на стене с помощью 6 винтов с дюбелем (7).
– Установите по бокам две вертикальные опоры (2) и прикрепите их к кронштейну (3) с помощью 6 саморезов (6).
– Установить гидравлическое разделительное устройство (1) на опоры (2).
– Подсоедините гидравлические соединения, установив соответствующие прокладки (5).
После того, как комплект будет полностью смонтирован, проверьте герметичность гидравлического контура в соответствии с требованиями действующего стандарта.

Модели Victrix 50 – 75 настенный монтаж

N.B.: прокладка (3) и крепежные винты (6) не требуются для этой установки.
– Сделайте 6 отверстий Ø 12, используя размеры, указанные на рис. 1, относительно опоры (2).
– Вставьте 6 заглушек (8) в отверстия.
– Установите по бокам две вертикальные опоры (2) и прикрепите их к стене с помощью 6 саморезов (7).
– Установить гидравлическое разделительное устройство (1) на опоры (2).
– Подсоедините гидравлические соединения, установив соответствующие прокладки (5).
После того, как комплект будет полностью смонтирован, проверьте герметичность гидравлического контура в соответствии с требованиями действующего стандарта.

Установка на полу

– Сделайте 4 отверстия Ø 12, используя размеры, указанные на рис. 1, относительно опоры (4).
– Размер «ХХ» представляет собой расстояние от стены относительно оси разделительного устройства. Для моделей Victrix 50 – 75 это 436 мм, для Victrix 90 – модели 115 470 мм
– Вставьте 4 дюбеля (8) в отверстия.
– Установите две опоры (4) по бокам и прикрепите их к полу с помощью 4 саморезов (7).
– Установить гидравлическое разделительное устройство (1) на опоры (7).
– Подсоедините гидравлические соединения, установив соответствующие прокладки (5).
После того, как комплект будет полностью смонтирован, проверьте герметичность гидравлического контура в соответствии с требованиями действующего стандарта.

ОСНОВНЫЕ РАЗМЕРЫ

Ключ:

Вентиляционный клапан

Перехват. / Ресурсы

IMMERGAS 3.021377 Комплект гидравлического сепаратора [pdf] Руководство по эксплуатации
3.021377, Комплект гидравлического сепаратора, Комплект сепаратора, Гидравлический сепаратор, 3.021377, Комплект устройства

20 августа 2022 г. 21 августа 2022 г. Опубликовано вIMMERGASTТеги: 3.021377, Комплект устройств, Гидравлический сепаратор, Комплект гидравлического сепаратора, IMMERGAS, Комплект сепаратора

0IM0GAS

Опубликовано luglio 11th, 2014 | Рафаэлла Капритти

Сделано в Италии

ИММЕРГАЗ С. П.А.

VIA CISA LIGURE, 95 – 42041 BRESCELLO (RE) – ИТАЛИЯ

Телефон (+39) 0522/689450 – Факс (+39) 0522/689178

eng.immergas.com/index.htm

Производство: газовые котлы для бытового использования

Лидер в Италии в разработке и производстве газовых котлов для бытового использования, как в секторе традиционных, так и конденсационных котлов, Immergas является признанной организацией, которая также ценится на международных рынках, в постоянном росте и постоянном расширении для новых зарубежных сценариев.
Штаб-квартира Immergas занимает площадь более 50 000 кв.м. и принимает более 700 сотрудников.

Вдохновленный инновациями

Инновации являются частью философии Immergas, стратегическим рычагом, который направляет рождение каждого нового продукта.
Ассортимент продукции Immergas постоянно развивается, чтобы удовлетворить запросы различных рынков, предлагая различные модели: настенные, напольные, традиционные, мгновенного действия, только для обогрева и для наружного применения.
Широкий ассортимент продукции с общим знаменателем: инновации для постоянного совершенствования с точки зрения надежности, долговечности и технологий.
Зная о защите окружающей среды и возобновляемых источниках энергии, компания Immergas включила в число своих новейших продуктов комплексные системы, использующие солнечную энергию.

Исследования 6 разработка

Центр исследований и разработок «Иммергаз», в состав которого входит высокотехнологичное оборудование и высококвалифицированный персонал, занимается созданием, проектированием и реализацией всей продукции в соответствии со стандартами зарубежных стран.
Для обеспечения самых высоких стандартов качества продукции Immergas Центр исследований и разработок может похвастаться инновационной структурой, способной одновременно имитировать реальные условия в здании, где работает котел.
Конструкция за счет интеграции различных систем отопления (газовые котлы, солнечные батареи, накопительные баки) позволяет воссоздавать внутренние и внешние атмосферные условия жилища в разные сезоны года, а также контролировать и постоянно проверять эксплуатация продуктов.
Эта структура также необходима для точной настройки систем управления, таких как устройства терморегулирования, которые оптимизируют работу котлов с целью достижения общей экономии энергии.

Высокий уровень производства

Штаб-квартира Immergas, расположенная в Бреселло, также является основным производственным предприятием, где производятся многие модели котлов. Производственный отдел «Иммергаз» имеет 15 производственных линий.
Производственная мощность Immergas составляет около 1500 котлов в день или 300 000 котлов в год с возможностью производства более 500 000 штук для удовлетворения особых потребностей рынка.
На всех этапах производства Immergas действует система «работай и проверяй», которая предусматривает серию целевых проверок на различных этапах производства. Наконец, каждый произведенный котел подвергается функциональному и электрическому тестированию.

Итальянский дизайн

Продукция Immergas означает гораздо больше, чем просто качество, функциональность и надежность. Они также означают эстетику и дизайн. На самом деле, Immergas уделяет большое внимание внешнему виду всей своей продукции.
Дизайн продукции Immergas воплощает в себе классические ценности продукции итальянского производства, включая исключительную гармонию, элегантность линий и утонченность. По этой причине котлы Immergas имеют мягкие, элегантные линии и минималистичный внешний вид, чтобы гармонично вписаться в любую обстановку.
Панель управления, технологический синтез каждого котла, является результатом детальных исследований конструкторского отдела Immergas и сочетает в себе простоту использования и высокие технологии с очень привлекательным дизайном, дружелюбным и намеренно напоминающим форму улыбки. Функциональный, элегантный и современный дизайн — это «костюм» каждого продукта в ассортименте Immergas.

Качество

Для компании Immergas качество – это ценность, которой следует вдохновляться, и конкретная цель, которую необходимо достичь, чтобы гарантировать высочайшие стандарты каждого отдельного продукта. Иммергаз сертифицирован по стандарту ISO 9001:2000. Это признание было выдано престижной немецкой организацией TÜV и свидетельствует о строгом соблюдении международных стандартов в отношении систем качества. Это гарантия чрезвычайной надежности процессов компании.
Сертификация гарантирует полное качество, предлагаемое Immergas, поскольку она касается всех аспектов компании, от проектирования до разработки продукции, от приемки поступающих материалов до производственных процессов и вплоть до послепродажного обслуживания.
Считая качество своей продукции ценностью, Immergas проводит ежедневные проверки образцов готовой продукции, повторяя проверки, ранее проводившиеся на этапе сборки. В специальной лаборатории специализированный персонал Immergas тестирует в среднем 10 котлов в день. Они проверяют каждый аспект, включая упаковку, техническую документацию и эксплуатацию.
Эти последующие проверки готовой продукции являются еще одной гарантией качества Immergas.

Служба

Immergas — это не просто компания, производящая продукты, это на самом деле организация, которая верит в обслуживание клиентов как в стратегию завоевания доверия их клиентов, обеспечения высокого уровня удовлетворенности и завоевания новых рынков.

Устройство котла иммергаз: виды (настенный, напольный, одноконтурный, двухконтурный), отзывы, технические характеристики и обслуживание

настенные, напольные, возможные неисправности и устройство

Особенности котлов Иммергаз

Преимущества и недостатки котлов Иммергаз

Устройство и принцип работы

Популярные модели котлов Иммергаз

Avio 24 2 ErP

Zeus 24 kW E

Eolo 24 3 E

Immergas Eolo Star 24-3 E

Immergas Mini Eolo 24 3 E

Immergas Eolo Mini 28 3 E

IMMERGAS Zeus Superior 24 kW TURBO

Отзывы пользователей о котлах Иммергаз

ДВУХКОНТУРНЫЙ АТМОСФЕРНЫЙ ГАЗОВЫЙ КОТЕЛ IMMERGAS NIKE STAR 24 3E

ДОСТОИНСТВА И ОСОБЕННОСТИ СЕРИИ STAR

IMMERGAS STAR: КОТЛЫ С БИТЕРМИЧЕСКИМ ТЕПЛООБМЕННИКОМ

ДРУГИМИ ОСОБЕННОСТЯМИ РАБОТЫ АВТОМАТИКИ КОТЛОВ IMMERGAS ЯВЛЯЮТСЯ:

Газовый котел Immergas Иммергаз модельный ряд и монтаж

Устройство

Устранение неисправностей

Установка и эксплуатация

Ремонт и эксплуатация

Газовый котел IMMERGAS Особенности

Какие котлы выпускает компания Immergas

Камера сгорания Immergas

Закрытая камера сгорания immergas

Газовые котлы Immergas котел Immergas Италия

Продукция компании Immergas

Качество и достоинства газового оборудования Immergas

Традиционные котлы Immergas

Конденсационные котлы Immergas

Gреимущества конденсационного оборудования?

История компании

Особенности данных газовых котлов

Особенности котлов от компании Иммергаз

Настенные газовые котлы IMMERGAS. Обзор. Характеристики.Отзывы

Газовый котел IMMERGAS Особенности

Какие котлы выпускает компания Immergas

Камера сгорания Immergas

Закрытая камера сгорания immergas

Газовый котел IMMERGAS Устройство

Газовый котел Иммергаз оборудован многоуровневой защитой.

Котел Immergas Nike и Eolo Mythos 2E (4R)

Славацкие Mythos имеют две модификации:

Преимущества

Недостатки

Двухконтурный газовый котел ремонт своими руками. Рекомендации по ремонту котлов Immergas. Возможные неполадки в устройствах безопасности котлов

Особенности котлов Иммергаз

Наиболее частые коды ошибок и способы устранения неполадок

01

02

03

04

06

10

11

27

28

Другие неисправности

Сезонное обслуживание

Очистка теплообменника

Очистка горелки от нагара

Проверка дымоотводящего канала

Устранение течи воды в местах соединения трубопроводов

Проверка и устранение утечки газа

Замена горелки

Замена датчика температуры

Сезонное обслуживание

Очистка теплообменника

Очистка горелки от нагара

Проверка дымоотводящего канала

Устранение течи воды в местах соединения трубопроводов

Проверка и устранение утечки газа

Замена горелки

Замена датчика температуры

Газовый котел Иммергаз: выбор и правила его эксплуатации

История компании

Продукция компании Immergas

Качество и достоинства газового оборудования Immergas
