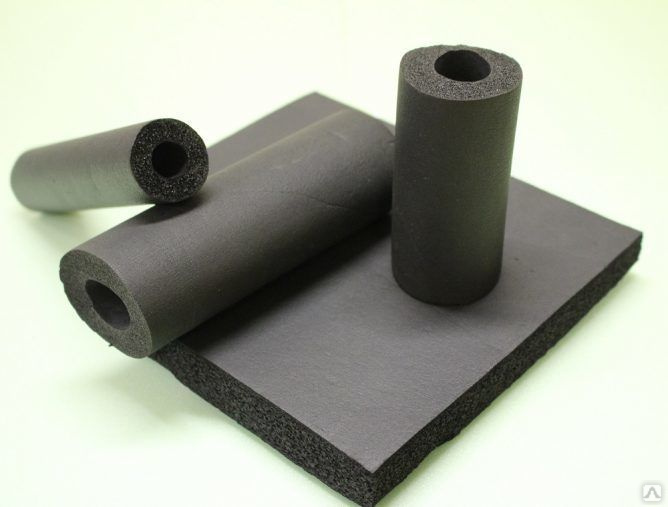

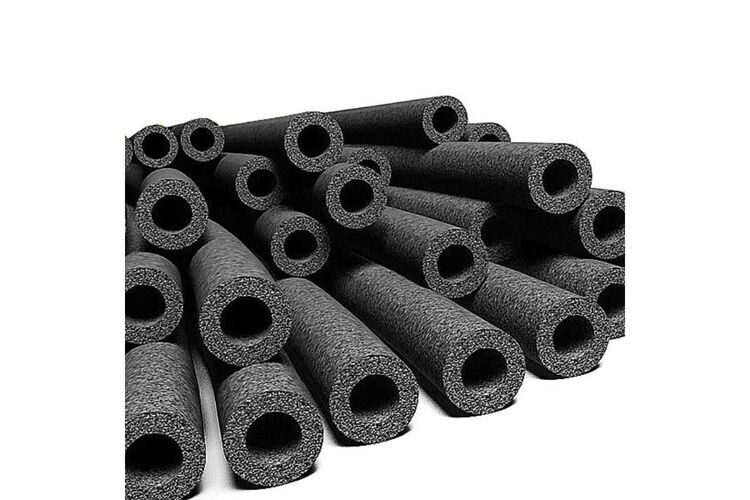

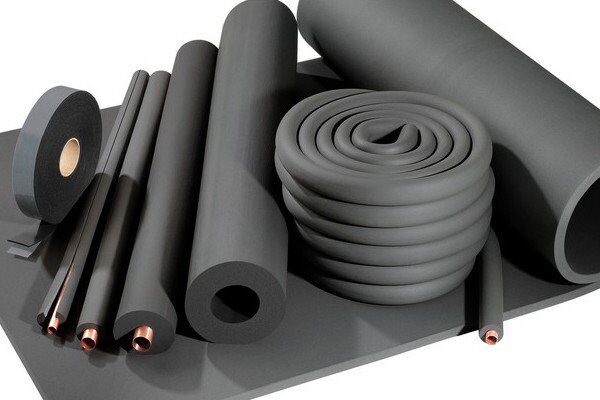

Трубная изоляция Thermaflex FRZ

Технические характеристики

Свойство Размерность Метод испытания Результат
Максимальная рабочая температура °С ГОСТ EN 14707 + 95
Теплопроводность (λ) Вт/(м·°С) ГОСТ 7076, ГОСТ 32025 ≤ 0,034 при 25 °С
Коэффициент сопротивления диффузии водяного пара (μ) - ГОСТ 32303 ≥ 4 500
Плотность кг/м3 ГОСТ 17177 35…40
Водопоглощение кг/м2
 ГОСТ 32301 0,04
Группа горючести - ГОСТ 30244 Г1

Размерный ряд

  • Размерный ряд составлен в соответствии с наиболее распространенными диаметрами стальных, медных и пластиковых труб и полностью отвечает запросам потребителей;

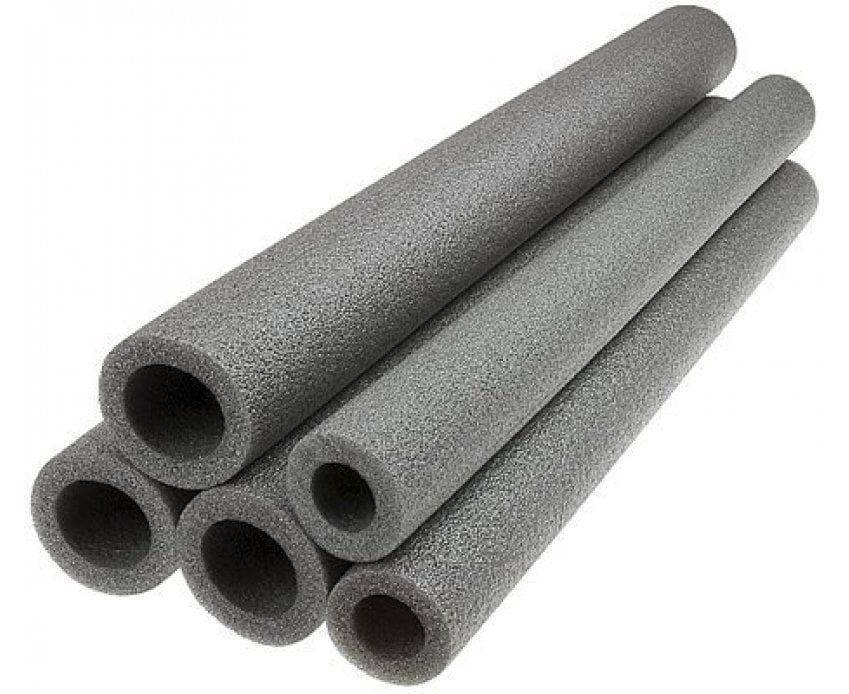

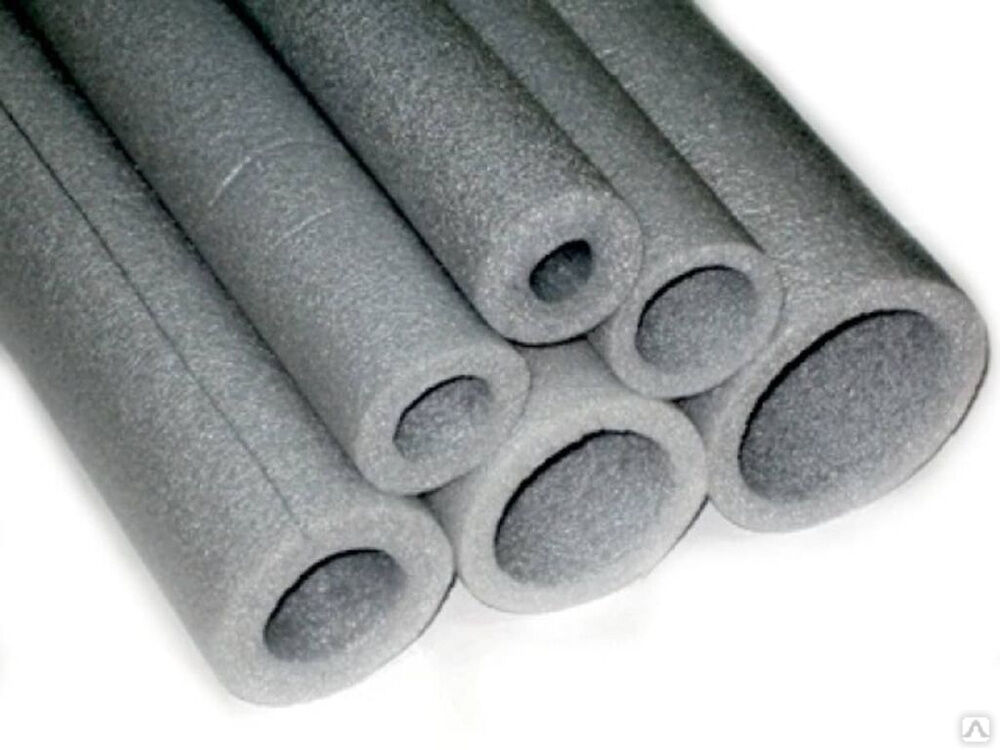

  • Гибкие трубки с продольным надрезом, отрезками по 2 метра, цвет серый;
  • Диаметр изолируемой трубы – от 12 до 159 мм;
  • Толщина изоляции – 6, 9, 13, 20, 25, 30 мм;
  • Трубки упаковываются в картонные коробки размером: 2100 х 600 х 400 мм.

Тип труб Толщина изоляции, мм
Стальные 		Медные Пласти- ковые С = 6 Е = 9 J = 13 N = 20 P = 25 S = 30
Дюймы Условный проход, мм Внешний диаметр, мм Дюймы Условный проход, мм Внешний диаметр, мм Внешний диаметр, мм Код м.
п. в коробке 		Код м.п. в коробке Код м.п. в коробке Код м.п. в коробке Код м.п. в коробке Код м.п. в коробке
      ½ 10 12,7   С-12 560 Е-12 360 J-12 240



¼ 8 13,5 5⁄8   15,9 14 С-15 440 Е-15 348 J-15 240 N-15 130 P-15 90
3⁄8 10 17,2 ¾ 15 19,1 16 С-18 360 Е-18 288 J-18 200 N-18 118 P-18 90 S-18 70
½ 15 21,3 7⁄8 20 22,2 20 С-22 300 Е-22 248 J-22 172 N-22 100 P-22 72 S-22 60
¾ 20 26,9 11⁄8 25 28,6 25 С-28 220 Е-28 188 J-28 134 N-28 90 P-28 66 S-28 58
1 25 33,7 13⁄8 32 34,9 32 С-35 160 Е-35 140 J-35 108 N-35 66 P-35 54 S-35 46
11⁄4 32 42,4 15⁄8 40 41,3 40     Е-42 110 J-42 90 N-42 62 P-42 46 S-42 40
1½ 40 48,3 17⁄8   48       Е-48 84 J-48 70 N-48 48 P-48 42 S-48 34
    52 21⁄8 50 54 50     Е-54 76 J-54 64 N-54 46 P-54 38 S-54 28
    54   50 57       Е-57 76 J-57 58 N-57 40 P-57 36


2 50 60 23⁄8           Е-60 70 J-60 58 N-60 40 P-60 34 S-60 26
            63     Е-63 68 J-63 52 N-63 40 P-63 32 S-63 24
21⁄4   70 25⁄8   66,7           J-70 44 N-70 34 P-70 28
2½ 65 76,1 27⁄8 65 76,1 75     Е-76 46 J-76 40 N-76 28 P-76 26 S-76 20
3 80 88,9 3½ 80 88,9 90         J-89 32 N-89 24 P-89 20 S-89 18
3½   101,6 35⁄8               J-102 26 N-102 20 P-102 18 S-102 16
3 ¾ 100 108 41⁄8 100 108           J-108 24 N-108 18 P-108 16
4   114,3 4½ 100 114 110         J-114 22 N-114 18 P-114 14 S-114 10
  125 133                 J-133 20
  150 160                 J-159 16
