коммерческий и технический, требования, комплектация, монтаж


КОММЕРЧЕСКИЙ УЧЕТ ГАЗА, МЕТОДИКИ ИЗМЕРЕНИЙ

Коммерческий учет газа регламентируется целым рядом технологических требований, имеющих статус юридических норм. Поэтому метрологические службы предприятий должны осуществлять учет расхода газа и газовых смесей, строго придерживаясь нормативной документации.

Для расчета теплофизических свойств газов используются различные методики:

  • по ГОСТ 30319-2015, ГОСТ 8.662-2009 для природного газа;
  • по ГОСТ 8.733-2011, ГСССД МР 113 для нефтяного газа;
  • по ГСССД МР 134 для азота, ацетилена, кислорода, диоксида углерода, аммиака, аргона и водорода.

Непосредственное измерение расхода газа проводятся по трем основным параметрам: расход в рабочих условиях, абсолютное давление и температура.

Далее вычисляется расход (объем) газа, приведенный к стандартным условиям: Рабс=0,101325 Мпа, Тс=20℃.

Расход газа, приведенный к стандартным условиям – это окончательный показатель, который потом используется в расчетах между потребителем и поставщиком, а также при организации учета затрат потребляемых энергоресурсов, организации энергоэффективного производства, получении экологического паспорта предприятия, выявлении мест возникновения затрат,  определения углеродного налога (углеродный след, углеродная эмиссия) при трансграничном углеродном регулировании согласно климатической программы Fit for 55.

ЧТО ТАКОЕ УЗЕЛ УЧЕТА ГАЗА, ПРИНЦИП РАБОТЫ И СОСТАВ

Измерить все показатели и рассчитать расход газа, приведенный к стандартным условиям, позволяют УУГ.

УУГ – это комплексы учета газа, принцип работы которых заключается в следующем. В процессе работы измеряется расход, давление, температура газа и газовых смесей, после чего данные приводятся к стандартным условиям. Полученное значение выводится на дисплей вычислителя и передается на АРМ по цифровым каналам связи.

Состав узла учета газа на примере «ЭМИС»-Эско 2210»


На рисунке 1 Состав комплекса учета как средства измерения: 1 – вычислитель; 2 – преобразователь расхода; 3 – датчик давления; 4 – термопреобразователь сопротивления

ОСНОВНЫЕ ТРЕБОВАНИЯ К УЗЛАМ УЧЕТА

Узел измерения расхода газа должен отвечать основным требованиям:

    давать высокую точность измерений в широком диапазоне изменения физических величин; обладать высокой надёжностью, в том числе при низких температурах окружающей среды; стабильно работать на протяжении всего межповерочного периода; архивировать и передавать полученные данные; быть простым в обслуживании.

Требования к узлам учета газа по составу, монтажу и классу точности регламентируются ГОСТ Р 8.740-2011 и ГОСТ 8.611-2013.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УЗЛОВ «ЭМИС», ПРЕИМУЩЕСТВА

Все сказанное выше в полной мере относится к продуктам «ЭМИС» – Эско 2210» и «ЭМИС» – Эско 2230». Данные измерительные комплексы для учета газа надежны и просты в обслуживании и внесены в единый государственный реестр средств измерения (№ 48574-11 и № 60577-15).

Остановимся подробнее на их технических характеристиках и ключевых особенностях.

«ЭМИС»-Эско 2210» может поставляться во взрывозащищенном исполнении уровня Еxi, наряду с Exib и Exd.

Видео обзор на УУГ

Состав комплекса «ЭМИС» – Эско 2210»


Состав комплекса «ЭМИС» – Эско 2230»


Представленные в данном обзоре узлы учета выпускаются на базе вихревых расходомеров «ЭМИС»-ВИХРЬ-200», которые характеризуются высокой метрологической стабильностью измерений, универсальностью и простотой обслуживания. Важным преимуществом этого типа расходомеров является нечувствительность к пневмоударам и возможность работы на загрязненных газах, в отличие от камерных счетчиков.

Благодаря способности сенсора и проточной части расходомера к самоочищению, его можно эксплуатировать в среде, содержащей включения парафина, который осаждается на трубопроводе и на чувствительных элементах контрольно-измерительных приборов.

В 2019 году в серийное производство запущен «ЭМИС»-ВИХРЬ 200» с двухпроводной схемой подключения. Новый вариант исполнения позволяет осуществлять питание и съем сигнала по токовой петле и защищает от переполюсовки. Кроме того присутствуют дополнительный частотно-импульсный выход с защитой от короткого замыкания и поддержкой спецификации NAMUR.

Также были внесены изменения в стандартной модификации расходомера:

  • Диапазон температуры окружающей и измеряемой сред расширился -60 градусов по Цельсию;
  • Реализовано исполнение без дополнительной погрешности по токовому выходу;
  • Увеличился предел давления измеряемой среды до 30 Мпа;
  • Появилась версия уровня взрывозащиты по цепи Exia, как для четырехпроводного, так и для двухпроводного исполнения.

Кроме того, вихревой расходомер «ЭМИС»-ВИХРЬ 200» успешно прошел все необходимые испытания и получил европейский сертификат на взрывозащищенное исполнение по «АTЕХ».

По умолчанию комплекс «ЭМИС»-Эско 2210» комплектуется высокоточными датчиками давления «ЭМИС»-БАР», которые отличаются долговременной стабильностью измерений и основной приведенной погрешностью до 0,04% от шкалы (при спецзаказе).

Отметим, что комплексы, в состав которых входит прибор для измерения давления, сейчас можно приобрести с расширенной гарантией до 3 лет.

При этом, по желанию заказчика комплекс учета газа может быть укомплектован преобразователями давления других производителей, внесенных в Госреестр средств измерения и имеющих основную приведенную погрешность измерения давления не хуже 0,5 %, в том числе «Метран-150», «АИР-10», «АИР-20», «APZ 3420» и другими.

Тем не менее, на сегодняшний день перечень контроллеров, указанных в описании типа СИ на комплекс «ЭМИС»-Эско 2210», является закрытым. В него входят вычислители «ТЭКОН-19» и «УВП-280». Однако, в краткосрочном периоде данный список будет расширен следующими вычислителями: тепло-энергоконтроллером «ИМ»-2300» (производства ФГУП «ОКБ «Маяк»), тепловычислителем «СПТ» и газовыми корректорами «СПГ» (производства АО «НПФ «Логика»). Также будет добавлена возможность комплектации датчиками температуры с унифицированным выходным сигналом

В комплект монтажных частей узла учета входят:

  • КМЧ для расходомера ЭВ-200.КМЧ;
  • Клапанный блок БКН-1-08;
  • Бобышка для монтажа датчика давления ЭМИС – ВЕКТА 1130;
  • Устройство для отбора давления ЭМИС – ВЕКТА 1120;
  • Защитная гильза ЭМИС – ВЕКТА 1300;
  • Бобышка для монтажа датчика температуры ЭМИС – ВЕКТА 1330;

Все комплексы учета по желанию заказчика могут поставляться с комплектом монтажных частей и дополнительным оборудованием:

  • Устройствами связи;
  • Барьерами искрозащиты;
  • Соединительным кабелем;
  • Блоками питания;
  • Монтажным шкафом и трубным шкафом;
  • Системами контроля загазованности, обнаружения пожара и т. д;
  • Рамой;
  • Отопителями;
  • Вытяжкой;
  • Фильтрами и системой их контроля;
  • Газоанализаторами;
  • Иным оборудованием, не вносящим дополнительную погрешность в точность измерений.

Шкаф трубный (обеспечивает защиту средств измерения от воздействий окружающей среды)

Шкаф монтажный для установки вторичной аппаратуры


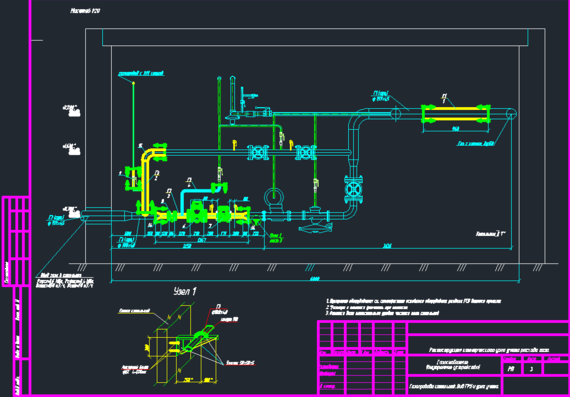

Блочный узел учета на базе «ЭМИС»-Эско 2210» и «ЭМИС»-Эско 2230»

Комплексы «ЭМИС»-Эско» могут входить, как средства измерения, в состав блочно-шкафных узлов учета. При заказе такого узла учета потребитель получает готовое единое техническое решение. На месте эксплуатации его достаточно подсоединить к трубопроводу, сетям электропитания и сбора данных. При этом все разрешительные документы, рабочая и конструкторская документация, а также ШПР и ПНР, гарантийное и постгарантийное обслуживание будут от одного производителя.

Основные преимущества комплексов:

  • универсальность узла учета за счет широкого типоразмерного ряда и диапазона температуры измеряемых сред;
  • готовые проектные и типовые решения для широкого перечня технологических процессов;
  • комплекс является аттестованным и сертифицированным средством измерения с возможностью замены компонентов, входящих в состав СИ;
  • предоставление РКД для подготовки проекта;
  • поверка узла учета газа расчетным методом с межповерочным интервалом 5 лет;

Комплексы учёта газа поставляются в различные отрасли промышленности, предприятия нефтегазового сектора и сельского хозяйства. Они обеспечивают бесперебойную работу ТЭЦ, ГРЭС и многочисленных котельных. Например, в количестве 40 штук был поставлен узел учета газа для котельных в Алматы для создания диспетчерского центра по мониторингу всех котельных города. Продукция получила положительные характеристики от таких компаний, как «Газпром», «Башнефть», «ЛУКОЙЛ», «Роснефть» и других

Потребители в своих отзывах отмечают, что комплексы учета отвечают всем заявленным параметрам и являются оптимальным выбором по качеству и цене. Оказываемая дистанционная поддержка и оперативный выезд специалистов для шеф-монтажа и пуско-наладочных работ стали дополнительным преимуществом сотрудничества.

Подробности по вариантам комплектации, ценам и условиям поставки Вы можете узнать, заполнив опросный лист или направив запрос на почту [email protected].

Благодаря широкой номенклатуре первичных измерительных преобразователей и вычислителей, входящих в измерительные комплексы, с помощью узлов учета «ЭМИС» – Эско» можно решать практически любой спектр задач по учету газа и газовых смесей.

Если у вас остались вопросы по работе узлов учета газа, вы можете задать их инженерам компании

ЗАДАТЬ ВОПРОС

Коммерческие системы учета газа – EPCM Holdings

Содержание

1 Коммерческие системы учета газа: ВВЕДЕНИЕ И ОБЩИЕ СВЕДЕНИЯ

Точное измерение энергии является сложной и важной функцией на торговых рынках, поскольку газ является сжимаемой жидкостью; его измерение более сложное. Метрология предлагает решения для всех проблем измерения газа по трем основным категориям:

  • Фундаментальная метрология, дающая определения единиц измерения газа
  • Промышленная метрология, поддерживающая применение систем измерения газа в бизнесе и промышленности
  • Законодательная метрология охватывает правила и законодательные требования к оборудованию, методам и системам измерения газа. OIML (Международная организация законодательной метрологии) занимается такими вопросами. МОЗМ работает через Национальные метрологические институты (НМИ) или назначенные институты, созданные в отдельных странах для внедрения.

Метрология – это научное исследование измерений, уходящее своими корнями в политическую мотивацию стандартизации единиц измерения в соответствии с CGPM (Генеральная конференция по мерам и весам). CGPM является межправительственной договорной организацией, созданной в соответствии с дипломатическим договором под названием Метрическая конвенция Подписана в Париже в 1875 г. Конвенция, немного измененная в 1921 г., остается основой всех международных соглашений о единицах измерения. В соответствии с той же конвенцией BIPM (Международное бюро мер и весов) было учреждено во Франции для обеспечения всемирной унификации физических измерений под исключительным контролем CIPM (Международного комитета мер и весов). Соглашение о взаимном признании CIPM (CIPM MRA) представляет собой структуру, с помощью которой НМИ демонстрируют международную эквивалентность своих эталонов и сертификатов калибровки и измерений, которые они выдают. Результатом этой договоренности являются международно признанные (прошедшие экспертную оценку и одобренные) калибровочные и измерительные возможности (CMC) участвующих институтов.

CIPM признал различные RMO (региональные метрологические организации как ассоциации НМИ) для реализации CIPM MRA следующим образом:

  1. AFRIMET — межафриканские метрологические системы, действующие в качестве RMO для африканских стран
  2. APMP — группа национальных метрологических институтов ( НМИ) из Азиатско-Тихоокеанского региона
  3. КООМЕТ – объединенный форум метрологов Евро-Азиатского региона
  4. ЕВРАМЕТ – объединенный альянс национальных метрологических организаций государств-членов Европейского Союза и Европейской ассоциации свободной торговли
  5. GULFMET — RMO, созданная под эгидой Организации по стандартизации GCC
  6. SIM — Межамериканская метрологическая система, которая продвигает и поддерживает интегрированную инфраструктуру измерений в Америке

Географическое распределение региональных метрологических организаций

Международные стандарты, применимые к Коммерческий учет газа

Коммерческий учет подразумевает отношение к финансам и политике, так как считается, что это означает максимальную точность с точки зрения передовой международной практики. Как указано в этом разделе, приложения коммерческого учета газа и коммерческого учета регулируются законодательной метрологией и международными стандартами.

Стандарты ISO

  • ISO 5970:2008 – Природный газ – Измерение свойств – Объемные свойства: плотность, давление, температура и коэффициент сжатия и вторичные элементы
  • ISO 5167-1, измерение расхода жидкости с помощью устройств перепада давления, установленных в полностью заполненных трубопроводах круглого сечения. Часть 1. Общие принципы и требования
  • ISO 6976, Природный газ. Расчет теплотворной способности, плотности, относительной плотности и индекса Воббе по составу
  • ISO 10715, Природный газ. Руководство по отбору проб Введение и рекомендации

Стандарты МЭК

(Международная электротехническая комиссия по электронным приборам)

  • МЭК 60079-0, Взрывоопасные среды — Часть 0: Оборудование — Общие требования
  • IEC 60079-1, Взрывоопасные среды. Часть 1. Защита оборудования с помощью взрывонепроницаемых оболочек «d»
  • IEC 60079-11, Взрывоопасные среды. Взрывоопасные среды. Часть 14. Проектирование, выбор и монтаж электрических установок
  • IEC/TR 60079-15, Электрическое оборудование для взрывоопасных газовых сред. Часть 15. Конструкция, испытания и маркировка типа защиты и электрооборудования
  • IEC 60381-1, Аналоговые сигналы для систем управления технологическими процессами. Часть 1. Сигналы постоянного тока
  • IEC 60381-2, Аналоговые сигналы для систем управления технологическими процессами. Часть 2. Сигналы постоянного напряжения
  • IEC 60770-1, Преобразователи для использования в системах управления производственными процессами. Часть 1. Методы оценки производительности количества потока:

    • Отчет AGA 3. Часть 1. Общие уравнения и указания по определению неопределенностей
    • Отчет AGA 3. Часть 2. Технические характеристики и требования к установке – Часть: 4 – Базовая информация, процедуры реализации и документ подпрограммы
    • Отчет AGA 4a – Пункты об измерении и качестве контракта на природный газ
    • Отчет AGA 5 – Измерение энергии природного газа
    • Отчет AGA 6 – Поверка счетчиков газа в полевых условиях с использованием метода передачи
    • Отчет AGA 7 – Измерение природного газа турбинными счетчиками
    • Отчет AGA 8 – Часть: 1 – Термодинамические свойства природного газа и сопутствующих газов, подробные и общие уравнения состояния
    • Отчет AGA 8 – Часть: 2 – Термодинамические свойства природного газа и сопутствующих газов, gerg-2008 уравнение состояния
    • Отчет AGA 9 – Измерение газа многолучевым ультразвуковым измерителем
    • Отчет AGA 10 – Скорость звука в природном газе и других родственных углеводородных газах
    • Отчет AGA 11 – Измерение газа кориолисовым расходомером

    Стандарты API

    • API MPMS: Глава 1 – Словарь Содержит определения и термины, используемые в Руководстве API по стандартам измерения нефти (MPMS).
    • API MPMS: Глава 14 – Измерение флюидов природного газа Стандартизирует методы измерения, отбора проб и тестирования флюидов природного газа.
    • API MPMS: Глава 14.1 – Сбор и обработка проб природного газа для коммерческого учета
    • API MPMS: Глава 14.2 – Коэффициенты сжимаемости природного газа и других родственных углеводородных газов
    • API MPMS: Глава 14.3.1 – Измерение природного газа и других родственных углеводородных жидкостей – расходомеры с концентрическими прямоугольными диафрагмами (Отчет AGA № 3, Часть 1)
    • API MPMS: Глава 14.3.2 — Измерение природного газа и других родственных углеводородных жидкостей — расходомеры с концентрическими отверстиями с прямоугольными кромками (Отчет AGA № 3, Часть 2)
    • API MPMS: Глава 14.3.3 – Измерение природного газа и других родственных углеводородных жидкостей с помощью диафрагмы – расходомеры с концентрическими диафрагмами и прямоугольными кромками (отчет AGA № 3, часть 3)
    • API MPMS: Глава 14. 3.4 – Измерение природного газа и других родственных углеводородных жидкостей – расходомеры с концентрическими отверстиями с прямоугольной кромкой (Отчет AGA № 3, часть 4)
    • API MPMS: Глава 14.4 – Преобразование массы Жидкости и пары природного газа к эквивалентным объемам жидкости
    • API MPMS: Глава 14.5 – Расчет полной теплотворной способности, относительной плотности, сжимаемости и теоретического содержания жидких углеводородов в смесях природного газа для коммерческого учета
    • API MPMS: Глава 14.6 — Непрерывное измерение плотности
    • API MPMS: Глава 14.7 — Измерение массы природного газа в жидкости
    • API MPMS: Глава 14.9 — Измерение природного газа кориолисовым измерителем (Отчет AGA № 11)
    • API MPMS: Глава 14.10 – Измерение расхода на факелы
    • API MPMS: Глава 15 – Руководство по использованию Международной системы единиц (СИ) в нефтяной и смежных отраслях
    • API MPMS: Глава 20 – Измерение распределения нефти и природного газа
    • API MPMS: Глава 20. 1 — Измерение распределения
    • API MPMS: RP 85 — Использование подводных расходомеров влажного газа в системах измерения распределения
    • API MPMS: Глава 21 — Измерение расхода с использованием электронных измерительных систем
    • API MPMS: Глава 21.1 – Измерение расхода с использованием электронных систем измерения – Электронное измерение газа
    • API MPMS: Глава 21.2-A1 – Приложение 1 к измерению расхода с использованием электронных систем измерения, расчетная масса
    • API MPMS: Глава 22 – Протоколы испытаний
    • API MPMS: глава 22.1 – Общие указания по разработке протоколов испытаний устройств, используемых при измерении углеводородных флюидов
    • API MPMS: глава 22.2 – Протоколы испытаний – устройства измерения расхода при Измерение факельного газа
    • API MPMS: Глава 22.6 – Протокол испытаний газовых хроматографов
    • API MPMS: TR 2571 – Измерение топливного газа
    • API MPMS: TR 2575 – Измерение газа термического крекинга
    • API MPMS: RP 551 – Приборы для измерения технологических параметров

    2 СИСТЕМЫ ИЗМЕРЕНИЯ КОММЕРЧЕСКОГО ГАЗА

    Коммерческие газовые счетчики необходимы для точного измерения расхода газа из одной технологической системы в другую. Полная система измерения, регистрации и архивирования газа состоит из первичных, вторичных и вспомогательных элементов.

    Первичные и вторичные элементы обычно устанавливаются на измерительной раме, изготовленной в соответствии с требованиями площадки согласно ASME B 31.3. Вспомогательные элементы (кроме преобразователей и баллонов с калибровочным газом) устанавливаются в специально построенном помещении с климат-контролем в соответствии с критериями вибрации ISO. Такое помещение с климат-контролем спроектировано и изготовлено для безопасной работы оборудования и операторов в соответствии с рекомендациями, изложенными в ISO 11064 (также см. ISO 10418:2019).-Глава 6). Ниже приведены важные параметры контроля при проектировании помещения с климат-контролем:

    • Климатические условия и запыленность
    • Освещенность и видимость
    • Физиологические и психологические воздействия (действия человека)
    • Шум и вибрация
    • Случайный выброс опасных химических веществ/ газы
    • Требования к вентиляции и прокладке кабелей
    • УФ-излучение
    • Борьба с насекомыми и вредителями

    Первичный элемент является основным компонентом расходомера. По классификации первичных элементов коммерческие счетчики выпускаются следующих типов.

    а. Диафрагма

    Диафрагма создает перепад давления, когда поток газа проходит через концентрическую (чаще всего используемую) диафрагму. Сигнал дифференциального давления вместе с другими входными данными от вторичных и вспомогательных элементов обрабатывается в вычислителе расхода для расчета объема газа, а также содержания энергии.

    b.Турбинный счетчик

    Турбинный счетчик генерирует импульсы, когда поток газа проходит через вращающуюся турбину. Эти импульсы вместе с другими входными данными от вторичных и вспомогательных элементов обрабатываются в вычислителе расхода для расчета объема газа, а также содержания энергии.

    в. Роторный объемный расходомер

    Роторный объемный расходомер пропускает калиброванный объем газа за один оборот. Таким образом, число оборотов служит основой для расчета расхода газа через счетчик в условиях трубопровода. Расход и энергосодержание газа корректируются до стандартных условий измерения путем обработки данных, поступающих от вторичных и вспомогательных элементов.

    д. Кориолисов измеритель

    Кориолисов измеритель работает на принципах механики движения. Газ разделяется, когда он поступает в разные сенсорные трубки измерителя, которые получают колебания от приводной катушки. Каждая трубка колеблется против собственной резонансной частоты и на ней. Колебания трубки вызывают генерацию синусоиды напряжения на ее датчике. Каждая трубка генерирует синусоиду разного напряжения, что указывает на движение одной трубки относительно другой. Разница в периоде каждой синусоиды (Delta-T) прямо пропорциональна массовому расходу через счетчик. Измеритель Кориолиса генерирует последовательность логических импульсов (электронно генерируемых процессором), которая обеспечивает моментальные снимки потока газа с метками времени. Эти данные обрабатываются процессором расходомера для расчета массового расхода газа. Стандартный объемный расход и расход энергии рассчитываются путем обработки других входных данных от вторичных и вспомогательных элементов.

    эл. Ультразвуковой расходомер (многолучевой)

    Ультразвуковой расходомер работает по принципу изменения скорости звука в газе по мере того, как звуковые волны движутся В НАПРАВЛЕНИИ или ПРОТИВОПОЛОЖНО НАПРАВЛЕНИЮ потока газа. Многочисленные передатчики и приемники звуковых волн установлены на внутреннем диаметре UFM (на входном конце счетчика) с соответствующими приемниками и передатчиками, установленными на выходном конце счетчика. Каждая пара передатчика и приемника звуковой волны составляет один путь звуковой волны. Многолучевые счетчики имеют до 12 пар передатчиков и приемников. Получается разница (Delta-T) во времени, которое требуется звуковой волне для прохождения вдоль газового потока и против газового потока. Эта дельта-Т прямо пропорциональна расходу газа через счетчик. UFM генерирует выводную последовательность импульсов (электронно генерируемую процессором), которая обеспечивает моментальные снимки потока газа с метками времени. Эти данные обрабатываются в процессоре расходомера для расчета объемного расхода газа в условиях трубопровода. Стандартный объемный расход и расход энергии рассчитываются путем обработки других входных данных от вторичных и вспомогательных элементов.

    Вторичные элементы — это компоненты счетчика, которые предоставляют дополнительную информацию о состоянии газа, протекающего в трубопроводе, для приведения измеренного расхода к стандартным условиям. Ниже приведены различные типы вторичных элементов, используемых в счетчиках газа:

    f. Регулятор потока

    Используется для создания ламинарного потока для повышения точности расходомера

    g. Измерительные трубки (для использования с диафрагменными, турбинными и ультразвуковыми расходомерами)

    Необходимая длина труб требуется до и после расходомера для обеспечения ламинарного потока газа при его достижении первичного элемента.

    ч. Штуцер для измерения давления с датчиком давления

    Для измерения давления в трубопроводе и дифференциального давления

    i. Температурный колодец и датчик температуры

    Для измерения температуры потока газа

    j. Линейный пробоотборник с хроматографическим пробоотборником / Stinger & Hose

    Для непрерывного отбора проб газа для оперативного анализа на хроматографе

    k. Линейный пробоотборник с анализатором воды Коллектор проб / Stinger & Hose

    Для непрерывного отбора проб газа для оперативного анализа с помощью анализатора воды

    л. Линейный пробоотборник с H 2 Сборник проб для анализатора S / TS / Stinger & Hose

    Для непрерывного отбора проб газа для онлайн-анализа с помощью анализатора h3S / TS

    Вспомогательные элементы — это компоненты систем измерения, регистрации и архивирования газа, которые обязательно необходимы для классификации счетчика как подходящего для « Применения коммерческого учета» . Для фискальных счетчиков меньшего размера (используемых для коммерческих или бытовых потоков газа) требования к вводу данных от различных газоанализаторов вводятся в компьютер расходомера. При нормальной эксплуатации рекомендуется, чтобы все вспомогательные элементы имели номинал Class-1 Compatible и NEMA 4 с пылевлагозащитой IP 4 .

    • Преобразователь давления, температуры и перепада давления
    • Онлайновый газовый хроматограф
    • Онлайн-анализатор содержания воды
    • Онлайн-анализатор H 2 Анализатор S/TS
    • Баллоны с калибровочным газом и соединительные шланги с хроматографом 2 / ТС Анализатор
    • Компьютер расхода и/или сумматор
    • RTU для связи с диспетчерской/сервером

    3 ФИСКАЛЬНЫЕ СЧЕТЧИКИ

    Коммерческие счетчики называются фискальными счетчиками, когда они используются для создания финансовых отчетов или транзакций. Могут быть различные фискальные приложения, в том числе:

    • Коммерческий учет, который поддерживает внутреннее согласование энергии и мониторинг эффективности операций (например, счетчик факельного газа)
    • Фискальный учет распределения для определения потоков газа из/в разные источники/регионы или стороны. Они могут регулироваться договорными соглашениями, когда в процессе оценки участвуют два или более коммерческих субъекта.
    • Системы коммерческого учета – это фискальные счетчики, которые определяют количество газа, проданного или купленного одним коммерческим субъектом у другого. Такие системы учета всегда регулируются долгосрочными договорами на поставку газа.

    Все типы систем коммерческого учета газа должны иметь возможность выполнять следующие функции:

    • Связь вычислителя расхода с первичными и вторичными элементами счетчика
    • Связь вычислителя расхода с анализаторами качества газа
    • Автоматические калибровки, индикация ошибок, индикация отпуска и диагностика
    • Ручная установка и завершение проверки расхода / калибровки, включая отчет о проверке
    • Контрольный отбор проб для проверки качества газа третьей стороной итоговые (часовые, суточные, недельные и т. д.) и средние значения
    • Доступ к системе учета через интерфейс оператора
    • Пакетная обработка и отчетность
    • Планирование потоков между отдельными линиями учета
    • Указание фиксированных значений
    • Печать стандартных и определяемых пользователем отчетов

    :

    • Комплектная система учета, учета и архивирования газа настраивается, калибруется и валидируется в присутствии всех сторон перед вводом в эксплуатацию
    • Изменение конфигурации счетчика никогда не осуществляется одной стороной без предварительного согласия или присутствия других сторон сделки (по договору)
    • Обязательная совместная поверка счетчика с периодичностью, определенной договором
    • Наличие первичных резервных элементов основного счетчика (для поддержания измерения расхода, когда основной расходомер нестабилен или находится в процессе калибровки)
    • Полное резервирование вторичных и вспомогательных элементов с функцией горячего резерва
    • Обязательное ведение учета, как правило, не менее пяти лет

    Подробнее об EPCM Gas

    Блоки измерения и учета газа Power Service

    Системы учета газа с точными измерениями для безопасной транспортировки жидких и газообразных продуктов

    Power Service, a Компания DistributionNOW специализируется на проектировании, проектировании и производстве узлов учета природного газа, сырой нефти и других жидкостей. Наши опытные специалисты предлагают индивидуальные конфигурации в соответствии с вашими конкретными технологическими требованиями. Мы строим наши газоизмерительные системы с дроссельными, ультразвуковыми и турбинными расходомерами в соответствии со спецификациями AGA.

    Описание продукта

    При проектировании, изготовлении и проектировании измерительных блоков Power Service является компанией, занимающейся технологическим оборудованием и обслуживанием, которая использует глубокие знания процессов и передовые технологии. Это позволяет нам создавать эффективные и действенные решения для измерения газа. Мы придерживаемся строгих мер контроля качества, чтобы гарантировать, что наша продукция соответствует отраслевым стандартам, и мы тесно сотрудничаем с вами, чтобы гарантировать, что узлы учета газа адаптированы к вашим конкретным потребностям.

    Услуги в магазине или на месте

    Наши блоки измерения газа предназначены для точного и надежного измерения природного газа и других жидкостей.

    Наша команда экспертов предлагает ряд услуг, в том числе:

    • Уборка
    • Осмотр
    • Установка
    • Свидетельствование и анализ счетчиков

    Дополнительные функции

    • Внутренний и внешний отдел продаж, который поможет вам
    • Изготовлено собственными силами для клиентов как на национальном, так и на международном уровне
    • Эксперты в области расходомеров и станций расходомеров, а также комплектов ультразвуковых расходомеров, зданий для газовой хроматографии, комплектов трубопроводной арматуры и комплектов регуляторов.
    • Трубопроводы и здания на салазках, построенные собственными силами
    • Комплекты для измерения жидкости
    • Парк технических специалистов по поддержке и обслуживанию всей производимой нами продукции
    • Значительный запас запасных частей и приборов
    • Установка в полевых условиях, калибровка и проверка, и это лишь некоторые из них
    • Проектирование, проектирование и изготовление корпусов ультразвуковых счетчиков
    • Очистка и повторная аттестация расходомера в полевых и цеховых условиях
    • Дополнительный корпус для комплектов для холодной погоды

    Преимущества

    • Обеспечение точных измерений природного газа и других углеводородных жидкостей
    • Экономьте время и деньги с нашими услугами в магазине или на месте
    • Доверьтесь нашей опытной команде экспертов в предоставлении надежных и эффективных услуг
    • Повысьте производительность и эффективность вашей газоизмерительной системы

    Ключевые компоненты блоков измерения газа

    В Power Service мы понимаем, что каждый блок измерения газа уникален. Вот почему мы проектируем и изготавливаем каждое устройство в соответствии с вашими конкретными требованиями, а также в соответствии с отраслевыми стандартами.

    Ведомость материалов (BOM)
    1. Контрольно-измерительные приборы — наши газоизмерительные системы предлагают однокамерные и двухкамерные классы 300–1500 ANSI, до 16 дюймов от всех основных производителей
    2. Электрооборудование — мы можем настроить ваше решение для измерения газа, включив в него датчики, коллекторные системы и расходомеры
    3. Трубы, клапаны и фитинги — широкий выбор ПВФ может быть интегрирован в любую систему в зависимости от ваших потребностей

    Примечание. Интерактивная модель выше требует использования файлов cookie из программного обеспечения Sketchfab, 3D, VR и AR, чтобы загрузить модель. В старых браузерах или на устройствах с отключенным WebGL модели отображаются с резервным изображением на основе изображения. Убедитесь, что настройки вашего браузера разрешают «аппаратное ускорение», также известное как «ускорение графического процессора».0003

    Техническое обслуживание и поддержка узлов учета газа

    Power Service — ваш надежный партнер по узлам учета газа. Наш парк технических специалистов по поддержке и обслуживанию всегда готов помочь вам с любыми проблемами или потребностями в техническом обслуживании. У нас также имеется значительный запас запасных частей и инструментов, поэтому вы можете быть уверены, что у нас все есть под рукой.

    Предоставление надежного и эффективного оборудования для нефтегазовой промышленности

    Power Service — поставщик готовых решений для нефтегазовой отрасли. Мы предлагаем полную линейку технологического и производственного модульного оборудования, которое упрощает установку и ввод в эксплуатацию, что значительно ускоряет ввод оборудования в эксплуатацию. Если вы ищете технологическое и производственное оборудование для своих резервуарных парков и производственных объектов, Power Service может предоставить правильные решения для ваших нужд.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
