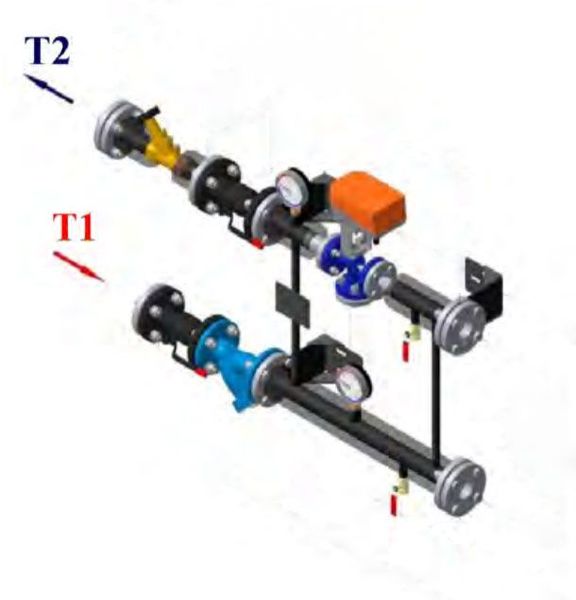

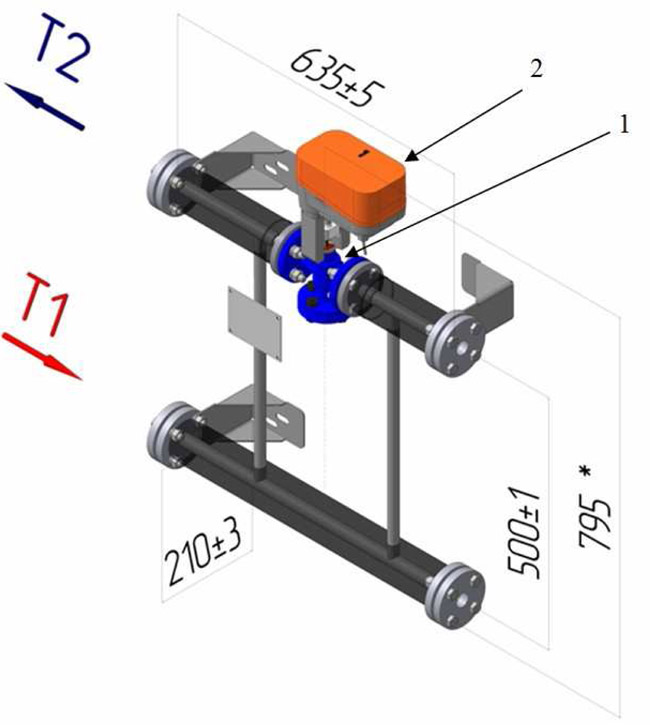

Узел регулирующий вектор: Узлы регулирующие ВЕКТОР | ООО Веза

Максимальный расход теплоносителя м.куб/час

Присоединительный размер клапана

Розничная стоимость, EUR (исполнение 1)

65

150

Рабочее давление : 0-10 Bar

Рабочая температура : 0-150 С

Теплоноситель: вода, антифриз

Бланк заказа на смесительный узел обвязки серии UT

Смесительные узлы обвязки UTK являются аналогами смесительных узлов следующих марок:

SWU, SUMX, SME, SMEX, УВС, FWU, ASU, MST, УС, SUR, SURP, ONX, PPU, TSU, UPS, ZMP

Таблица подбора смесительных узлов обвязки UTK для водяных нагревателей:

Типоразмер водяного нагревателя

Марка узла обвязки UTK

Двухрядные водяные нагреватели

Трехрядные водяные нагреватели

Для изготовления узлов обвязки используется арматура компании Genebre (пр-во Испания), насосы WILO, GRUNDFOS, DANFOSS и UNIPAMP, WESTER, IMP PUMPS, UCP. Приводы с трёхходовыми клапанами фирмы LUFTBERG, DANFOSS и ESBE.

ПРИВОДЫ ESBE (ШВЕЦИЯ)

Уникальная точность и функциональность. Возможность перевода в ручной режим. Питание 24В пост./перем. тока, 50/60 Гц. Управляющий сигнал 0-10В, 2-10В, 0-20мА, 4-20 мА.

24 В, 0-10 В, 15 Нм

220 В, ON/OFF, 15 Нм

РЕГУЛИРУЮЩИЕ КЛАПАНЫ

Регулирующие клапаны ESBE (Швеция) серии VRG 131:

Материал клапана латунь DZR.

Максимальная рабочая температура +110°С (кратковременно до +130°С)

Максимальное рабочее давление 10 Бар.

Коэффициент пропускания 0,02%.

Принцип работы смесительного узла (узла терморегулирования) UTK

В полностью открытом состоянии клапан обеспечивает циркуляцию теплоносителя по «большому» контуру (направление потока А-АВ), чем достигается максимальная тепловая мощность узла. В полностью закрытом состоянии клапан обеспечивает циркуляцию по «малому» контуру (направление потока В-АВ), чем достигается минимальная тепловая мощность узла. В промежуточных положениях клапан обеспечивает циркуляцию по «малому» контуру с подмесом теплоносителя из сети.

Гарантийный срок на узлы терморегулирования составляет 3 года.

Возможно изготовление любых нестандартных узлов терморегулирования по схемам заказчика.

Схемы нестандартных узлов обвязки водяных калориферов:

Цена на смесительный узел зависит от его типоразмера и используемого насоса. С ценами на смесительные узлы серии UTK Вы можете ознакомиться в нашем прайс-листе .

К установке и монтажу смесительных узлов допускается квалифицированный, специально подготовленный персонал. При запуске в эксплуатацию и дальнейшей эксплуатации смесительного узла необходимо убедиться в наличии теплоносителя в тепловой сети.

Требования к подключению и установке смесительного узла

• При установке, монтаже и запуске в эксплуатацию необходимо соблюдать правила технической эксплуатации электроустановок потребителей (ПТЭЭП) и межотраслевые правила по охране труда (правила безопасности) при эксплуатации электроустановок (ПОТ РМ-016-2001), «Правила техники безопасности при эксплуатации теплоиспользующих установок и тепловых сетей» и СНиП 41-01-2003.
• Установку и ввод в эксплуатацию смесительного узла может осуществлять только специализированная монтажная организация.
• Перед монтажом необходимо проверить состояние компонентов смесительного узла, изоляцию проводов привода и насоса.
• В случае, если теплоносителем является вода, смесительный узел разрешается устанавливать только внутри отапливаемых помещений, в которых температура не понижается ниже +5 град. С.
• Если теплоносителем являются незамерзающие жидкости, смесительный узел разрешается устанавливать внутри неотапливаемых помещений.
• Смесительный узел следует устанавливать таким образом, чтобы ось циркуляционного насоса располагалась горизонтально, а расположение клемной коробки насоса и привода клапана должно исключать попадание на них влаги в случае протечки.
• Электроподключение насоса должно осуществляться с помощью трехжильного кабеля к сети с переменным током 230 В, 50 Гц. Клеммы L (фаза), N (ноль) и PE (заземление) находятся в коммутационной коробке, расположенной на корпусе насоса. Доступ к ним можно получить, открутив винт в середине коробки.
• Подсоединенный электрокабель выводится через герметизирующее кольцо в боковой части коробки.
• До окончания электроподключения электрокабель должен быть отключен от электросети.
• Запрещается проводить работы по обслуживанию на работающем смесительном узле, в том числе с трактом теплоносителя под давлением.

Телефон: (495) 783-87-60 — многоканальный

Основная задача системы вентиляции − обеспечивать подачу свежего воздуха в помещение. Однако диапазон колебаний температур на улице и в доме может достигать нескольких десятков градусов, поэтому в холодный период года поступающий воздух нужно подогревать. В приточно-вытяжной вентиляции с водяным теплообменником (устройстве, где происходит нагрев уличного воздуха) подогрев можно обеспечить не только с помощью электричества, но и горячей воды из системы отопления. «Связать» системы отопления и вентиляции позволяют узлы регулирования для приточной вентиляции.

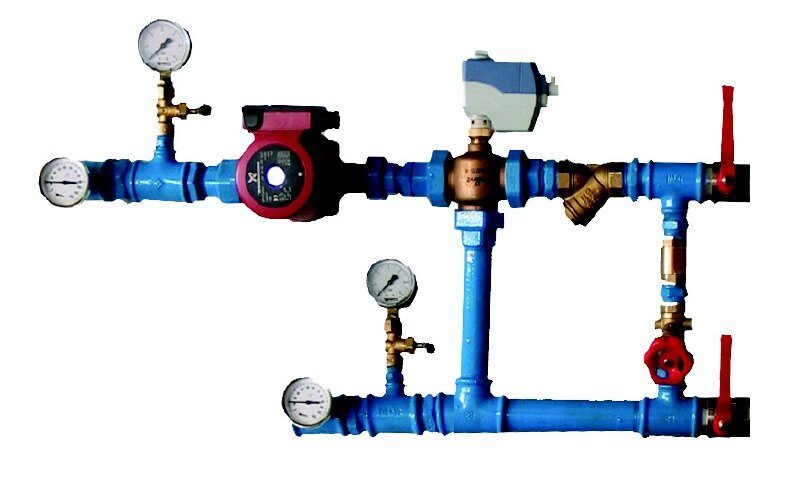

1 – ручной клапан 2 – редукционный клапан 3 – обратный клапан 4 – фильтр муфтовый 5 – 3-ходовой клапан 6 – центробежный насос 7 – манометр 8 – термометр

Совместная работа двух систем позволяет достигнуть оптимального климата в помещениях – поступающий из вентиляции теплый воздух «помогает» отопительным приборам нагреть помещение в кратчайшие сроки (как в системах с воздушным отоплениям). Обеспечивает управление совместной работой узел регулирования (смесительный узел). Что собой представляет этот элемент системы? Попробуем разобраться на примере оборудования компании «Виндфорс»:

Если говорить понятным для большинства читателей языком, то работу смесительного узла можно описать следующим образом: горячая вода от котла проходит через фильтр-отстойник, где она очищается от мелких частиц грязи, которые могут присутствовать в системе. Далее она проходит через трехходовой клапан (устройство, предназначенное для переключения или смешивания двух разных потоков в один общий поток), где смешивается с водой, поступающей из теплообменника. Циркуляционный насос прокачивает ее в нагреватель вентустановки (теплообменник). Отдав свое тепло приточному воздуху, уже охлажденная, вода поступает обратно в смесительный узел, где часть ее возвращается в систему отопления, а часть поступает в трехходовой клапан, где смешивается с горячей водой из котла.

ак вы поняли, температуру поступающей в теплообменник воды (следовательно, и температуру подаваемого в дом воздуха) регулирует трехходовой клапана смесительного узла. То есть, если запускать в теплообменник приточной вентиляции воду напрямую из котла с температурой 70 градусов, то и воздух будет нагреваться примерно также. Это вряд ли понравится жильцам дома – слишком жарко. Клапан же, «разбавляя» горячую воду холодной, позволяет поддерживать заданную комфортную температуру.

А вот задает нужную температуру сервопривод на трехходовом клапане (прибор, который приводит клапан в движение, а тот в свою очередь или пропускает или не пропускает воду). Он получает сигнал от блока управления приточной установки, который в свою очередь получает показания канального датчика температуры и датчика обратной воды, установленного на калорифере. Если температура обратной воды опускается ниже заданного значения, трехходовой клапан открывается на 100% до тех пор, пока температура обратной воды не поднимется до заданного минимального значения.

Манометры и термометры, входящие в комплект узла смесителя позволяют в процессе работы наблюдать характеристики нагревателя.

С помощью смесительного узла можно модернизировать существующую систему приточно-вытяжной вентиляции с водяным теплообменником. Выбор модели смесительного (регулировочного) узла зависит от мощности вашей вентиляционной установки. Самая маленькая модель смесительного узла для системы вентиляции среднего по размерам коттеджа обойдется в 430 евро.

Важно!
Теплоноситель не должен содержать загрязнений и агрессивных веществ, которые могут вывести из строя рабочие части и уплотнения различных частей изделия.
В случае использования воды в качестве теплоносителя смесительный узел должен устанавливаться в помещении, в котором температура воздуха не опускается ниже 0 градусов.

Системы автоматизации отопления, вентиляции и кондиционирования
223021, Минская обл., Минский р-н, Щомыслицкий с/с, 43, р-н д. Дворицкая Слобода, оф. 104/2
+375 29 121 55 79, +375 29 505 78 40, +375 17 5121006
[email protected]
www.windforce.by

Если дом большой, то отопительной системы водяной теплый пол для обогрева всего помещения маловато, прибегают к помощи радиаторов. Чтобы по полу было приятно и безопасно ходить, не обжигаясь, нужно поддерживать температуру пола не более 30 градусов. Важную роль в системе терморегуляции выполняет узел смешения для теплого пола.

Следует заметить, что смесительный узел применяется только для водяного теплого пола.

Для электрических и инфракрасных теплых полов насосный узел смешения не предусмотрен.

Принцип работы узла смешения

Водяной котел нагревает жидкость до температуры 95 градусов. Вода такой температуры используется только в радиаторах центрального отопления. Для теплых полов она очень горячая.

Под воздействием воды повышенной температуры из напольных покрытий могут выделяться вредные вещества. К тому же поверхность отделочного материала от горячей воды может подняться, покрытие испортится. И человеку на таком полу некомфортно.

Теплоноситель, который поставляется подающей трубой в контур, должен быть не более 55 градусов, чтобы нагреть напольное покрытие до 30 градусов.

Поэтому необходим узел смешения воды, который помогает охладить горячую жидкость.

Теплоноситель из котла подается на прямую к узлу смешения системы отопления «водяной теплый пол». Термостат, определив, что температура воды очень высокая, открывает предохранительный клапан, который подпускает воду из обратки. Обратная труба – это часть узла смешения для теплого пола, по которой бежит вода в контуры. Отдав контуру тепло, она остывает и возвращается в него уже холодной. Смесительный узел не только регулирует температуру воды в трубопроводах, но и способствует циркуляции воды в них. Для того, чтобы вода равномерно прогревалась по всем трубам, циркуляционный насос перегоняет ее по кругу.

Устройство узла смешения «теплый пол»

Главным элементом узла смешения для отопления является клапан, который отвечает за смешивание теплоносителей. Он бывает двухходовый или трехходовый.

Двухходовый клапан состоит из головки термостата, внутри которой помещается датчик жидкости. Этот датчик, при подаче теплоносителя, фиксирует его температуру. Если она превышает норму, то головка поворачивается, тем самым закрывая вход в конту. Обычно охлажденная жидкость из обратки открыта всегда. Горячий же теплоноситель пропускается к трубам только тогда, когда температура теплого пола понижается. Двухходовый клапан вполне справляется с системой небольшого помещения, потому что он пропускает теплоноситель лишь в один контур.

Если же необходимо обогреть квартиру более 200 квадратных метров, то нужно применять трехходовый клапан (у двухходового малая пропускная способность). У такого клапана три соединения, т.е. он обслуживает не один, а несколько контуров. В нем перемешивается горячая и холодная вода. Также он перераспределяет потоки с жидкостью разной температуры. Трехходовой клапан снабжен сервоприводом, который и регулирует его работу.

Главной частью этой части системы является заслонка, которая ставится так, чтобы вода смешивалась в определенном количестве при пересечении потоков холодного и горячего теплоносителя. Ее можно отрегулировать согласно нормам. Можно сдвинуть заслонку в другую сторону, тем самым увеличивая поток горячей воды, если температура на улице понизилась. Располагается она на месте встречи горячих и холодных потоков у котла. В отличие от двухходового клапана подача горячей воды не перекрывается. Количество горячего и холодного теплоносителя зависит от положения заслонки: какую воду она пропускает в большем соотношении, а какую в меньшем. Смешиваясь, потоки образуют теплоноситель определенной температуры.

Значительным недостатком трехходового клапана является возможность пропуска целого потока горячей воды в контур. Тогда давление теплоносителя увеличивается, что может повредить трубы. Горячая вода, поступившая в систему водяной теплый пол может так нагреть покрытие, что можно обжечься и повредить отделочный материал.

В теплый пол смесительный входят и погодозависимые датчики.

Если температура воздуха повысилась, то может увеличиться подача холодной воды.

При уменьшении температуры в морозы поток горячей воды может усилить свою интенсивность.

Важной частью системы является балансировочный клапан вторичного контура. Он смешивает горячую воду подающей трубы и холодную обратной в необходимых для отопления пропорциях. О пропускной способности клапана свидетельствует шкала на нем. Чтобы случайно не изменить положение балансировочного клапана, его закрепляют зажимным ключом. Шестигранным ключом можно изменить настройку клапана.

Балансировочно-запорный клапан соединяет узел смешения для теплого пола со всеми элементами системы.

Перепускной клапан предохраняет циркуляционный насос от повреждения вследствие понижения давления, которое возникает от случайного прекращения потока воды через насос.

Его целью является поддержание давления воды. Когда оно падает, клапан срабатывает. В результате этого горячая вода идет по байпасу(резервный путь в аварийном состоянии) в батареи центрального отопления.

Узел смешения для теплого пола своими руками

Собираем узел смещения согласно схеме.

На входе – запорный шаровый кран, чтобы можно было его отсекать. Ставим кран перед подачей воды и на обратке. Далее идет фильтр грубой очистки.

Смесительный кран не любит мусора, поэтому на всякий случай устанавливаем фильтр (вдруг какие-то частички грязи попадут или нитки обмотки).

После этого присоединяем трехходовый клапан, смесительный клапан ESBE. Его цель – поддерживать заданную температуру для контура.

На боковой стороне трехходового клапана показаны стрелки подающей и обратной трубы. В нем вода смешивается и далее идет в контур. Присоединяем клапан американкой.

Насос приобретаем фирмы WILO.

При монтаже насоса обращаем внимание на то, чтобы крышка была сверху, а ось насоса лежала горизонтально.

Вертикальное монтирование приведет к смазыванию оси водой.

Необходимо поставить два термометра: перед коллектором при подаче воды и после коллектора. Иногда устанавливают три. Перед тем, как поставить, их нужно откалибровать. В чашку с горячей водой поместить термометры, убрав гильзы. Смотрим соответствие их друг другу.

Если какой-то термометр покажет несоответствие, то на задней стороне термометра подкручиваем винт, устанавливая правильную температуру. Термометр поможет узнать температуру на подающем трубопроводе. Еще ставят термометр на обратке. Они помогут сбалансировать работу смесительного узла. Между термометром подающей и термометром обратной трубы не должна быть разница более 5-10 градусов.

Если она в течение недели превышает значение 10, то это значит, что вы неправильно сделали систему теплый пол. Возможно, недостаточно утепление или длинный шаг между трубами. Датчик-зонд, расположенный в термометре, делает его показания более точными.

Далее присоединяем опять запорный шаровый кран. Перекрыв два запорных крана на подаче или на обратке, мы можем отсоединить любой узел, чтобы заменить его или почистить без сливания воды в системе теплый пол. На трехходовый клапан крепим термоголовку, чтобы регулировать потоки воды в нем. На ней видны деления от 20 до 60 градусов. Внутри головки находится жидкость, которая при нагревании расширяется. Срабатывает датчик. Смесительный клапан меняет расположение заслонки, горячего теплоносителя поступает меньше, открывается вода с обратного трубопровода. Потоки горячей и холодной воды смешиваются, образуя струю соответствующей температуры.

Нужны два обратных клапана. Один скрепляет трехходовый клапан с обраткой, другой расположен на ней, рядом с запорным клапаном. Они предотвращают случайное протекание воды в обратном направлении.

Узлы смешения элеваторные

Центральное отопление для многоэтажных домов, школ, магазинов регулируется элеватором. Как известно, из котельной по теплотрассе, иногда даже много километров протекает жидкость, нагретая до 150 градусов.

В подвальном помещении многоквартирных домов, горячий теплоноситель подходит к запорному клапану-задвижке. Чтобы попасть в отопительную систему, нужно его открыть. Вода повышенной температуры не может пройти в батареи центрального отопления, потому что она превышает норму. В элеваторе происходит перемешивание жидкости разных температур: сильно нагретой и остывшей.

Принцип работы элеватора

Из ТЭЦ или котельной горячая вода поступает в подающую трубу подвала дома. На входе находятся шаровые запорные краны или простая задвижка. Если теплоноситель не более 95 градусов, то вода проходит в квартиры по отопительной системе. Если же выше указанной температуры, то подавать такую воду в радиаторы нельзя.

Для смешивания воды из подающей и обратной трубы и существует элеваторный узел смешения. При подаче горячей воды высокого давления в сопло создается зона разрежения. Проходя через сопло, сильная струя горячего теплоносителя поступает в камеру смешения, вовлекая за собой холодную воду через перемычку, связанную с обраткой. Горячий и остывший теплоносители перемешиваются, и в отопительную систему идет уже вода пониженной температуры.

Обвязка элеватора состоит из задвижек на подающей трубе и задвижек на обратке. Одни из них перекрывают подход воды к магистрали, а другие – к многоквартирному дому.

После запорного крана идет грязевик, в котором происходит очистка воды. Термометр, находящийся в обвязке элеватора, следит за необходимой температурой. Манометры показывают давление на подающей трубе и обратке. Запорная арматура, манометры, термометры составляют основу обвязки элеватора.

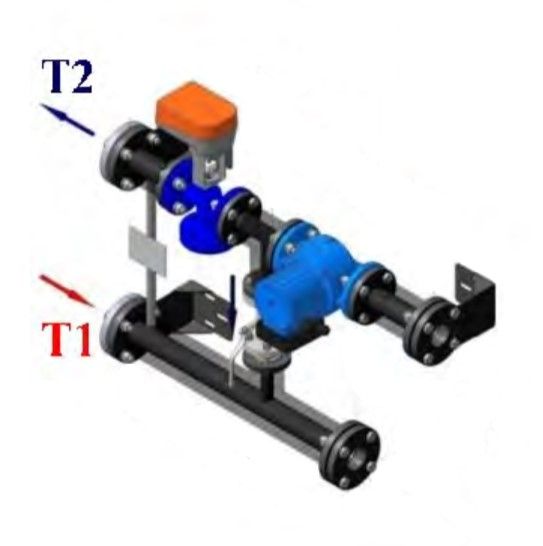

Узлы смешения для приточных установок вектор Веза

Они используются для смешивания воды в вентиляционных системах и приточных установках. Теплоносителем может быть вода, солевые растворы или водные растворы этиленгликоля.

Мы рассказали вам, что такое узел смешения для теплого пола, познакомили с его устройством, принципами работы, коснулись устройства элеватора. Теперь вы знаете, как собирать его самостоятельно и сможете использовать полученные знания в обустройстве своего дома.
