Узел смешения для теплого пола valtec: Насосно-смесительные узлы для водяного теплого пола — виды, монтаж и подключение к системе отопления

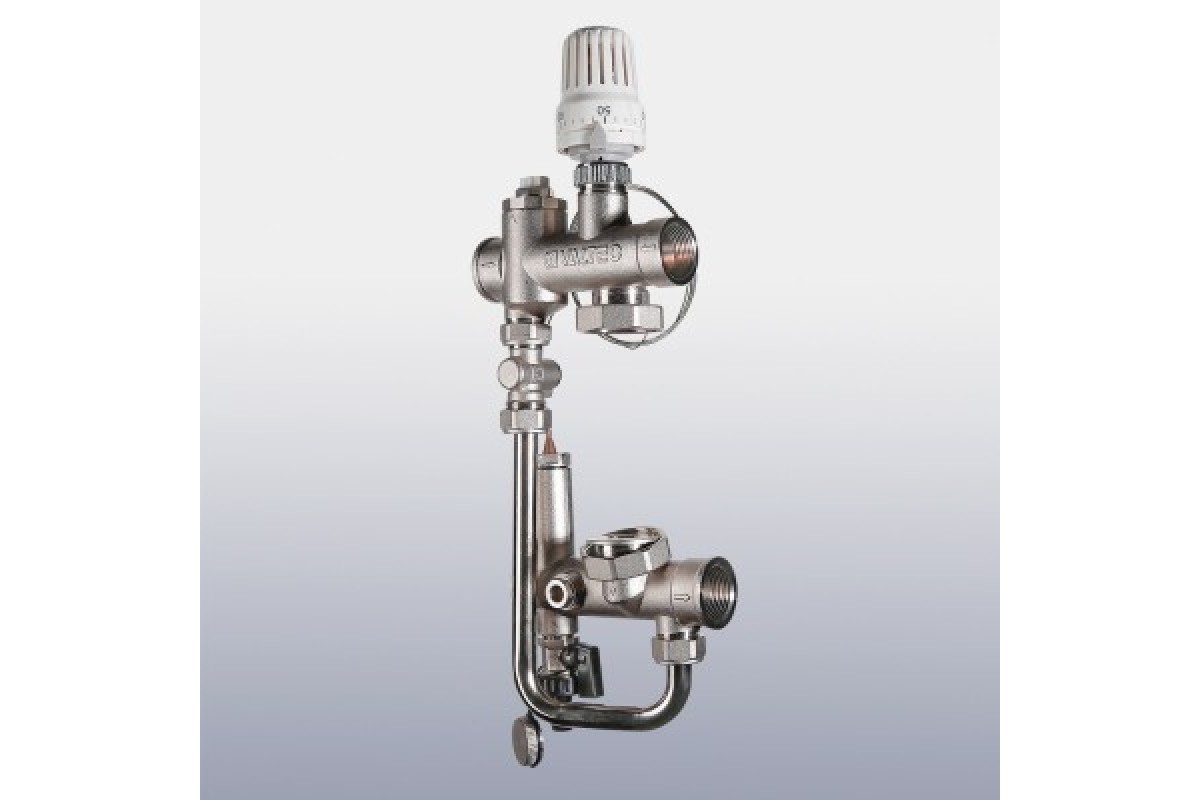

Насосно-смесительный узел Valtec DUALMIX

Узел VALTEC DUALMIX состоит двух модулей – насосного и термостатического, между которыми монтируется коллекторный блок вторичного контура. Для смешения горячего теплоносителя с «обраткой» используется трехходовой клапан, управляемый термостатической головкой с выносным погружным датчиком. (При использовании контроллера отопления функция управления смесительным клапаном передается ему.) Другие основные элементы узла: перепускной байпас; балансировочный клапан; встроенные шаровые краны для отключения циркуляционного насоса; ручной воздухоотводчик; погружной термометр. Узел рассчитан на применение в системах отопления c водяным теплым полом при рабочем давлении до 10 бар и температуре теплоносителя в первичном контуре до 120 °С. Монтажная длина насоса (он приобретается отдельно) – 130 мм.

Технические характеристики:

Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/4, кВт 20
Тепловая мощность смесительного узла (Δt = 10 °С) с насосом VRS 25/6, кВт 30
Межосевое расстояние выходов, мм 200
Монтажная длина насоса, мм 130
Температура рабочей среды, °С 120
Рабочее давление, бар 10
Диапазон настройки термоголовки, °С 20–60
Присоединительный размер G 1″
Средний полный срок службы, лет 15

Использование готовых узлов и модулей VALTEC, сконструированных специально для систем напольного отопления, позволяет легко и быстро решить задачи, которые возникают при организации водяного теплого пола.

Обеспечить в петлях теплого пола управляемую циркуляцию теплоносителя с температурой, пониженной относительно температуры источника тепла, эффективно отделить друг от друга и гидравлически увязать между собой контуры радиаторного и напольного отопления позволяют насосно-смесительные узлы VALTEC COMBI. В качестве комплектующих для насосно-смесительных узлов VALTEC предлагает термостатические головки с выносным погружным (VT.5011) или накладным (VT.5012) датчиком и рекомендует насосы WILO (Германия) соответствующей монтажной длины. Кроме системы «теплый пол», насосно-смесительные узлы VALTEC используются для организации других видов панельного отопления (настенное, потолочное), обогрева открытых площадок и теплиц. Применение насосно-смесительных узлов VALTEC – это экономия средств и времени, возможность свести к минимуму вероятность проектных и монтажных ошибок. Оборудование компактно, надежно, просто в эксплуатации, его установка не предъявляет завышенных требований к квалификации монтажника.

Насосно-смесительные узлы для теплого пола


Водяной теплый пол является системой отопления с низкой температурой, что накладывает некоторые ограничения на его работу.

 По санитарным нормам температура поверхности пола не должна превышать 31ºС. Чтобы обеспечить это, температура теплоносителя, циркулирующего по трубам в стяжке должна быть не выше 35-40ºС. Отопительный котел может выдавать такую температуру если работает только на теплые полы. Если же система комбинированная и в нее входят радиаторы отопления или горячее водоснабжение, то котел должен нагревать воду до 60-80ºС.

Значит, температуру теплоносителя для теплого пола необходимо понизить. Для этого служат смесительные узлы. Они обеспечивают смешивание остывшего теплоносителя из обратной трубы отопительного контура и горячего теплоносителя, поступающего от котла.

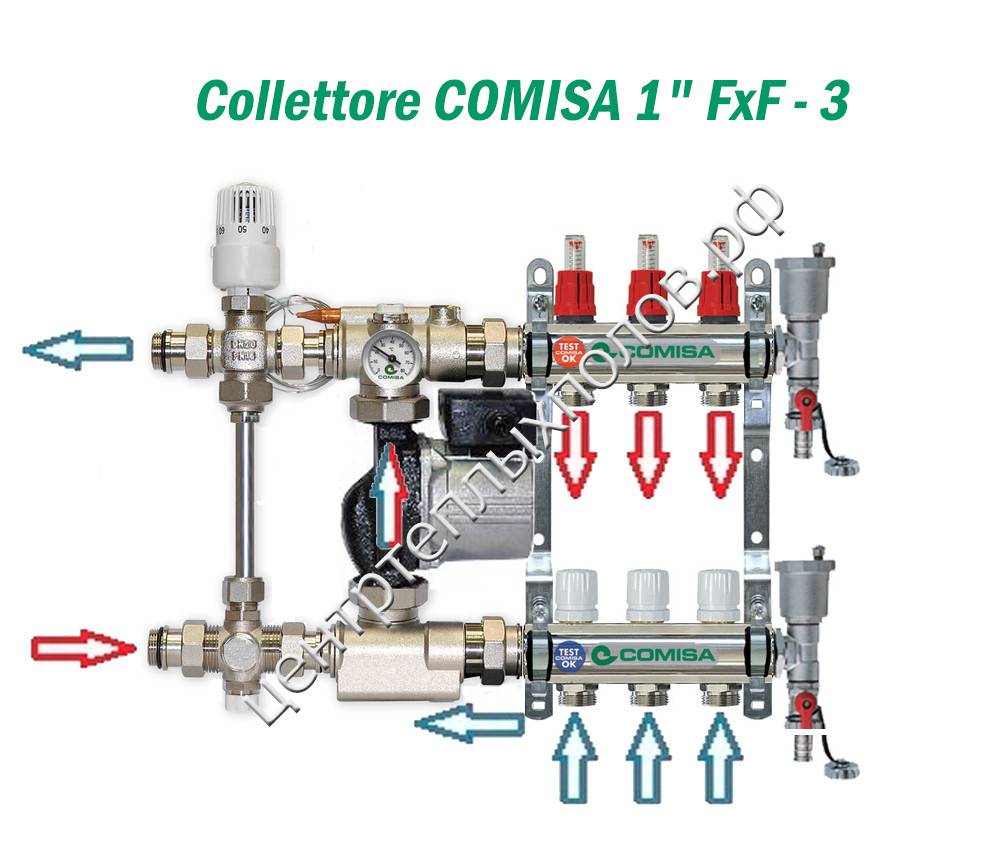

Принцип работы смесительного узла

Смесительный узел обеспечивает непрерывное циркулирование теплоносителя по контуру. При этом на подачу постоянно идет теплоноситель из обратки, а к нему подмешивается горячий от котла.

Смешиванием потоков управляет клапан с термостатом, который регулирует подачу горячего теплоносителя. Управление температурой может быть организовано разными способами, которые зависят от конструкции клапана.

Работа узла смешения невозможна без насоса, перекачивающего воду по контуру при закрытии подающей магистрали. Поэтому, их еще называют насосно-смесительными узлами для теплого пола. Также, циркуляционный насос обеспечивает качественное смешивание потоков жидкости с разной температурой.

Конструкция насосно-смесительного узла

Основу узла составляют термостатический клапан и циркуляционный насос. Кроме этого в состав узла могут входить:

  • дренажные клапаны;
  • балансировочные клапаны;
  • обратные клапаны;
  • воздухоотводчики.

Узел смешения для теплого пола устанавливается на распределительном коллекторе водяного теплого пола.

Термостатический клапан может выполняться двух- или трехходовым. Это влияет на особенности работы системы.

Двухходовый клапан обеспечивает постоянное циркулирование теплоносителя из обратки. Термостатическая головка с жидкостным датчиком отслеживает температуру теплоносителя. При ее понижении ниже установленной, открывается подача от котла. Таким образом, происходит подпитка горячим теплоносителем. По достижении необходимой температуры клапан отсекает подачу от котла.

Двухходовый клапан имеет небольшую пропускную способность, поэтому обеспечивает качественное смешивание теплоносителя без перепадов температуры. Невысокая пропускная способность ограничивает применение таких клапанов – при отоплении площади более 200 м2 они не справляются с поддержанием температуры.

Трехходовые клапаны оптимально применять совместно с погодозависимыми контроллерами.

Трехходовый клапан непрерывно смешивает внутри себя потоки подачи и обратки. Регулирование температуры осуществляется изменением положения заслонки, управляющей смешиванием. Такие клапаны могут оснащаться сервоприводами. В таком случае управление температурой теплого пола может осуществляться дистанционного. Кроме того, контроллер, подающий команды на сервопривод, отслеживает температуру в помещении. Контроллер может управлять работой насосно-смесительного узла в зависимости от погоды.

Недостатком трехходовых клапанов с ручным управлением является их большая пропускная способность. Даже при самом минимальном изменении положения заслонки температура может резко измениться. Если управление осуществляется автоматикой, то она непрерывно корректирует положение заслонки и скачки температуры практически не заметны.

Выбор насосно-смесительного узла для теплого пола

Смесительный узел для водяных теплых полов можно купить в сборе, а можно собрать самому из отдельных комплектующих. Выбирая узел смешения нужно знать что именно от него требуется – работа в автоматическом режиме или полное ручное управление. От этого зависит необходимость оснащения сервоприводом, контроллером, выносными датчиками.

Необходимо знать размеры отапливаемой площади и объем системы. Эти параметры влияют на выбор смесительного клапана по пропускной способности и на производительность циркуляционного насоса.

На срок службы узла влияет материал, из которого он изготовлен. Применение стали снижает стоимость товара, но при этом уменьшается и срок его службы. Лучше обратить внимание на узлы с применением нержавеющей стали или латуни, которые устойчивы к коррозии.

Правильно подобранный насосно-смесительный узел для водяного теплого пола обеспечит комфортную температуру в отапливаемом помещении.


.



Узлы для теплого пола Valtec Combi

для низкотемпературного отопления частного дома или квартиры.

Используются для регулирования температуры жидкости, которая подается в трубы теплого пола.

Узлы для теплого пола Valtec Combi могут проводить плавную регулировку температуры в диапазоне от 20 до 60°С.

Уровень нагрева воды меняется за счет смешивания жидкости, идущей от котла с остывшим теплоносителем из обратного контура.

Оборудован шаровым краном перекрытия насоса, байпасом с перепускным клапаном, погружным термометром и воздухоотводчиком автоматического типа.

Предназначен для работы с жидкостью, нагретой до 90°С, имеющее давление потока 10 Бар (Атмосфер), присоединяется к отводам коллектора размером G 1″.

Для смешивания используется двухходовой клапан, оснащенный термостатической головкой, имеющей выносной погружаемый датчик, и балансировочным клапаном.

Может оснащаться контроллером отопления, который возьмет на себя измерение температуры и будет проводить управление узлов для теплого пола Valtec Combi.

Изготовлен из высокопрочного нержавеющего металла, имеет срок службы от 15 лет, проверен на заводе изготовителя на соответствие международным нормам качества и экологичности.

Узлы для теплого пола Oventrop Regufloor H

для использования в системах отопления частных домов и квартир.

Применяются для регулирования температуры жидкости в низкотемпературной системе обогрева «теплый пол».

Устанавливаются на стальные коллекторы с боковыми разъемами G 1″, оснащенные от 2 до 8 штуцеров для отопительных контуров.

Узлы для теплого пола Oventrop Regufloor H могут самостоятельно регулировать температуру теплоносителя или управляться электронным контроллером отопления, имеющего отдельное измеряющее температуру устройство.

Оснащены трехходовым вентилем для регулировки нагрева подачи, накладным регулятором электрического типа для защиты от перегрева, измерительным датчиком накладного типа для измерения температуры, насосом с частотным регулированием.

Узлы для теплого пола Oventrop Regufloor H проводят изменение температуры в диапазоне от 20 до 50°C, накладно регулятор работает с температурой от 20 до 90°C, сам узел – 50°C и давлением 6 Бар (Атмосфер), выдерживают перепад давления в 0,75 Бар (Атмосфер).

Все изделия Oventrop Regufloor H проверяются на соответствие международным нормам качества, проходят заводские испытания на прочность и термостойкость, имеют компактные размеры и большой срок службы.

Узлы для теплого пола Watts Isotherm

для низкотемпературного обогрева частных домов и квартир.

Предназначены для регулирования температурного режима работы теплого пола, позволяет проводить тонкую температурную настройку обогрева.

Могут использоваться в комбинированных системах отопления, которые совмещают высокотемпературные обогревательные радиаторы и низкотемпературный контур теплого пола.

Подключаются к коллекторам с типоразмером G 1″, межосевое расстояние которых равно 210 мм, закрепляются гайками накидного типа или монтируются при помощи переходника HKV-T.

Узлы для теплого пола Watts Isotherm имеют байпас, обеспечивающий функцию автономной регуляции, оснащены механизмом ограничения температуры и готовым к подключению электрическим насосом.

Диапазон регулировки температуры от 30 до 60°C, рабочее давление 6 Бар (Атмосфер), может работать в связке с электронным контроллером отопления, который самостоятельно будет измерять температуру и изменять уровень нагрева теплоносителя.

Все узлы для теплого пола Watts Isotherm прошли тест на давление, имеют высокие показатели прочности, соответствуют международным требованиям качества и имеют большой срок службы благодаря изготовлению из высокопрочных металлов, не подвергающихся коррозии.

Узлы для теплого пола Uni-Fitt Solomix Grundfos

для низкотемпературного отопления частного дома или квартиры.

Используются для регулирования температуры теплоносителя в трубах теплого пола.

Подключаются к низкотемпературному контуру коллекторной группы с максимальным числом отводов от 2 до 13 и высокотемпературному контуру отопительной системы с максимальной тепловой мощностью 12,5 кВт.

Состоят из 3-х ходового клапана, насоса, термометра, встроенного обратного клапана, настроечного байпаса, автоматического воздухоотводчика и ниппели, имеют простое управление при помощи вращающейся термоголовки.

Узлы для теплого пола Uni-Fitt Solomix Grundfos обеспечат поддержание комфортной температуры, предоставляют простое управление нагревом помещения, поспособствуют равномерному распределению теплоносителя в трубах низкотемпературной отопительной системы.

Узлы для теплого пола Uni-Fitt Solomix Grundfos предназначены для использования в отопительной системе с диаметром 1″, уровнем нагрева жидкости 90°C, рабочим давлением 10 Бар (Атмосфер), могут регулировать температуру во вторичном контуре с диапазоном от 20 до 65°C.

Как подключить участок тёплого пола к радиаторной ветке.



Изучив положительные стороны водяного теплого пола, многие хотят обустроить его и у себя в доме. Но при этом не хотят сделать это по общепринятым правилам, а попытаться запитать теплый пол от ветки радиаторного отопления.

Чаще всего, такие теплые полы планируется делать в ванных комнатах. С одной стороны, хочется после душа становиться босыми ногами на приятную теплую поверхность. С другой – не хочется вкладывать большие деньги на покупку и монтаж оборудования ради одного небольшого участка теплого пола.

Минус такого подхода лежит на поверхности – система отопления работает только полгода. В остальные полгода система работать не будет и становиться ногами придется на все тот же холодный пол.

Рассмотрим, какие варианты придумывают народные умельцы и почему этого делать нельзя.

Врезка тройника

Есть домашние мастера, которые предлагают в подающую и обратную магистрали радиаторного отопления врезать тройники и к ним подключить теплый пол. При этом в трубы теплого пола пойдет теплоноситель с высокой температурой 50-70°С. Такую температуру нельзя назвать комфортной, ногам будет очень горячо.

Подключение теплого пола к обратке

Есть предложения подключить контур теплого пола к обратному трубопроводу радиаторной системы отопления. В качестве аргумента приводится то, что пройдя через радиаторы, теплоноситель отдаст часть своего тепла и температура снизится.

Во-первых, вряд ли температура теплоносителя снизится до необходимой (порядка 35°С). Во-вторых, добавление трубы водяного теплого пола увеличит гидравлическое сопротивление системы. Насос просто не сможет прокачать теплоноситель через такую систему и циркуляции не будет.

Это связано с тем, что труба теплого пола имеет намного меньшее сечение, чем каналы радиаторов и магистральные трубы радиаторного отопления. Кроме того, сопротивление трубопровода зависит от его длины. Прибавление длины контура к основной магистрали резко повысит сопротивление системы.

Как понизить температуру теплоносителя

Все же, можно подключить контур теплого пола по первому способу, т.е. врезкой через тройник, но при этом понизив температуру теплоносителя.

Это можно сделать следующим образом. На обратке теплого пола устанавливается термостатический клапан. Как только температура теплоносителя становится выше установленной, клапан перекрывает проток. Когда температура понизится, клапан откроется и в трубу поступит свежий горячий теплоноситель. Когда он дойдет до датчика, клапан опять закроется. Система будет работать в таком пульсирующем режиме без непрерывной циркуляции, а лишь подбавляя свежие порции горячего теплоносителя.

Можно управлять работой такой системы не по температуре теплоносителя, а по температуре теплого пола. Для этого на клапан устанавливается термостатическая головка с выносным датчиком температуры. Можно оснастить клапан сервоприводом, который будет управляться комнатным термостатом.

Заключение

Плюсы такого подключения теплого пола:

  • легкость монтажа;
  • отсутствие дорогостоящего насосно-смесительного узла;
  • отсутствие длинных подводящих участков трубы.

Минусы такого подхода в том, что из-за высокого гидравлического сопротивления может не осуществляться циркуляция теплоносителя по контуру теплого пола. Насос, рассчитанный на радиаторы, может не обеспечить необходимый перепад давления и будет работать только на радиаторы. Если работой насоса управляет комнатный термостат, то такая вероятность возрастает.

Такой способ организации теплого пола является нежелательным. Но все же он возможен, если произвести расчет контура, убедиться в способности насоса обеспечить циркуляцию теплоносителя и обеспечить возможность отбалансировать систему. Мастера, устанавливавшие такие системы, не рекомендуют делать контур длиннее 50 м.

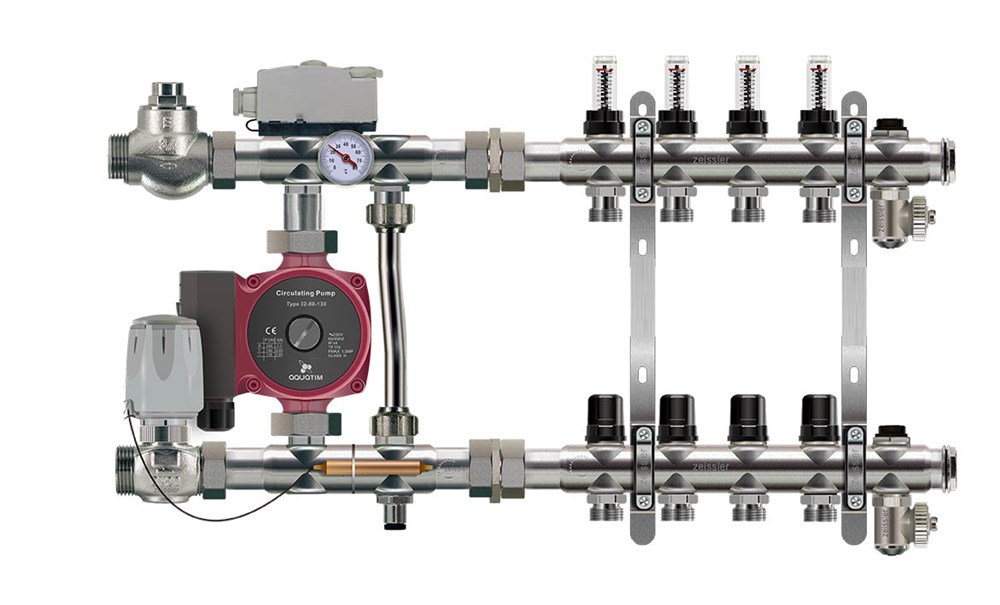

Коллекторная группа Valtec для водяного элемента, сервопривода и «гребенки»

В связи с тем, что климат в последнее время очень непредсказуем, многие спешат установить специальные системы отопления, позволяющие полностью контролировать температуру в помещении. Среди таких систем наилучшие эксплуатационные характеристики показывают теплые водяные полы с коллекторным управлением.

Особенности

Полы с водяным теплоносителем могут работать в различных исполнениях. Простая и привычная система – теплые полы, обеспечивающие отопление трубами, непосредственно присоединенными к отопительному оборудованию. Эти трубы прокладываются под полом и вполне приемлемо отапливают небольшие помещения. Но такие устройства явно ограничены технологически. Чаще всего в них отсутствует возможность регулирования температуры.

Вся система подключена к центральному отоплению. поэтому нетрудно догадаться, что температура нагревательных трубок примет такое же значение, как и температура батареи. Таким образом, поверхность пола будет чрезмерно нагреваться. Возможно, для поверхности пола это не имеет значения, но ходить по такому покрытию будет очень жарко и неудобно. Нормальная температура циркулирующего состава внутри труб 35-45°С, а в трубах горячего водоснабжения значительно выше.

Во избежание перегрева нужно выбирать вариант с более сложной системой обогрева.

Основным функциональным элементом таких систем является коллектор. Это устройство будет поддерживать температуру на необходимом уровне. Благодаря продуманной конструкции распределительный узел полностью контролирует направление потока. Обеспечивает плавный нагрев водяного контура.

Особенностью коллекторных агрегатов является не только возможность регулирования температуры. При его сборке также учитывается безопасность эксплуатации. Включить или выключить всю систему сможет даже ребенок. Коллекторные системы идеально подходят в качестве автономного отопления жилых домов. Однако они могут оказаться невыгодными для обогрева ванных комнат с прямым подключением к стояку.

Для чего он нужен?

Коллектор представляет собой компоновку деталей, которая при правильной сборке полностью обеспечивает безопасный процесс термостатирования. Его конструкция позволяет в необходимых дозировках смешивать и дозировать жидкость от параллельных нагревательных элементов. За счет большого диаметра полости и незначительного расхода теплоносителя во всей системе создается необходимый температурный режим. Поток теплоносителя поступает из котла и смешивается с теплой водой труб отопления.

Для правильного смешивания коллекторная система оснащена группой датчиков. В основном они ориентированы на давление и температуру.

В эту группу датчиков входят:

  • Датчик температуры воды;
  • Датчик температуры окружающей среды;
  • Манометр внутри системы.

Все они измеряют параметр, на который настроены. Информация, полученная от счетчиков, отправляется в систему управления клапанами, и поток от теплоносителя смешивается с использованием их пропускной способности.

Для заданных условий они обеспечивают интенсивность обогрева теплого пола. В свою очередь, насосный агрегат, собранный в комплекте коллектора, полностью регулирует давление.

Чтобы понять необходимость установки коллектора, достаточно знать, что для душа, радиаторов и водяного пола требуются теплоносители разной температуры. А этого нельзя добиться простым подключением всех элементов к котлу отопления. Для этого был создан коллектор.

Как выбрать?

Как правило, выбор коллектора обусловлен габаритами и особенностями помещения, которое необходимо обогреть. В связи с тем, что рабочий процесс имеет некоторые сложности, необходимо уделить особое внимание материалам изготовления и качеству монтажа конструкции. Модели из латуни и нержавеющей стали считаются качественными и долговечными. Но можно использовать и полипропилен, если рабочая температура невелика. Полипропилен ограничен в использовании и поэтому имеет самую низкую стоимость.

Наверняка не все люди имели дело с коллекционными растениями. Поэтому необходимо знать, что помимо стоимости строительства необходимо учитывать некоторые особенности. Количество отводов для труб отопления очень важно.

Количество этих выходов обычно выбирается на основе специального расчета. Однако изначальное решение не может быть абсолютно точным, так как площадь всех комнат не одинакова. Поэтому может быть так, что где-то будет лишний вызов или наоборот. Рекомендуется несколько раз пересчитывать или брать все с запасом.

Производители обычно предлагают два варианта водяного пола с коллекторным отоплением:

  • Оборудование, обеспечивающее только ручное регулирование процесса;
  • Система, включающая в себя термометры, манометры, расходомеры, насосы, клапаны, сервоприводы и так далее, которая автоматически поддерживает работу теплого пола.

Если все очертания одной длины, а система теплого пола не совмещена с радиаторными узлами, то подойдет оборудование без автоматики. При этом манипулирование кранами на выходах, то есть запирание или выпуск потока теплоносителя в краны под поверхностью пола, осуществляется только вручную. При этом температура выбирается исходя из личные ощущения потребителя.

В остальных случаях удобнее использовать системы отопления со всеми устройствами автоматического управления и с возможностью установки сервопривода.

Следует отметить, что несмотря на высокую стоимость автоматизации процесса, она позволит снизить затраты на отопление.

Виды

Коллекторные устройства можно разделить по типу установленных в них автоматизированных систем. В настоящее время производителями предусмотрено полное автоматическое управление теплыми полами.

В зависимости от встроенной автоматики регулирование температуры помещения осуществляется разными способами:

  • Насос;
  • Через термоголовку;
  • Действие сервоприводов;
  • Клапан трехходовой;
  • Погодозависимый контроллер;
  • Групповое регулирование.

Каждый из способов имеет свою специфику, а это значит, что автоматику следует подбирать индивидуально для каждого отапливаемого помещения.

Управление насосом – частый и несложный способ управления температурой теплого пола. Это будет наиболее удобно, если в отапливаемом помещении используется большое количество насосов. Система устроена так, что включение или выключение насосного агрегата осуществляется по команде, поступающей от термодатчика, передающего показатель температуры воздуха в помещении. комната. Метод не рекомендуется, если вся система отопления состоит из одного циркуляционного агрегата. Потому что весь процесс отопления дома остановится при срабатывании датчика.

Управление термоголовкой – эта система не полностью автоматизирована. Суть этого способа контроля в том, что термоголовка с прикрепленным датчиком становится прибором для измерения температуры воды в системе. Монтаж термоголовки осуществляется на смесительный узел трехходового клапана. Этот клапан открывается или закрывается, когда температура в системе отличается от заданной.

При управлении сервоприводами эти элементы устанавливаются на трубопровод коллектора. Они регулируют расход теплоносителя отдельно для каждого контура. Регулирование происходит на основании данных, полученных от датчика, измеряющего температуру теплого пола. Способ подходит при необходимости управления подогревом пола в отдельных помещениях.

Управление с помощью трехходового клапана заключается в определенном дозировании компонентов смеси. Обеспечивает смешивание более холодного и горячего потока теплоносителя в определенных пропорциях. Управление осуществляется с помощью комнатного термостата и установки сервопривода.

Погодозависимый метод, как понятно из названия, регулирует интенсивность обогрева по показаниям датчиков снаружи. Особенность в том, что система рассчитывает динамический показатель изменения условий на улице и заранее задает данные о нагреве теплого пола. Способ дорогой, но позволяет сэкономить 25-30% стоимости отопления.

Групповое управление обеспечивается большим количеством смесителей, это дает возможность одновременно контролировать параметры среды в контурах нескольких помещений. Такой же метод осуществляется подключением отдельных смесителей, что позволяет управлять с помощью всего одного блока. Способ подходит, если вам необходимо поддерживать постоянную температуру одновременно в большом количестве помещений.

Как отдельный вид можно отметить самодельную установку. Конечно, все коллекторные агрегаты – это не самое дешевое удовольствие. Поэтому все больше людей собирают всю систему своими руками. И набирают популярность самодельные установки, ведь их сборка достаточно проста. Но вам все равно придется потратиться на средства автоматизации.

Независимо от типа коллектора, вам придется подумать, куда поставить эту систему отопления со всем оборудованием.

Он довольно громоздкий и хорошо, если у вас есть специальное место для него. Однако если его нет, то стоит воспользоваться шкафами, которые специально собраны для хранения систем отопления. Шкафы представляют собой удобную в использовании металлическую конструкцию в виде визуально ненавязчивого предмета мебели.

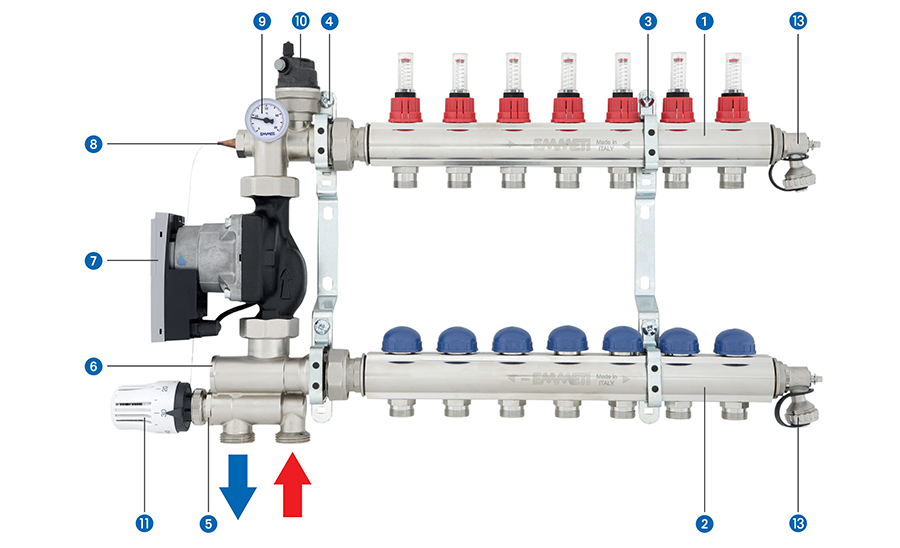

Состав смесительного узла

На рынке представлено огромное количество различных сборок смесительных узлов всевозможной сложности. Все они отличаются набором автоматических инструментов и некоторыми дополнительными конструктивными элементами. Такую же функцию они выполняют в системе теплого пола.

Для наглядного представления конструкции рекомендуется рассмотреть составные части узла смешения в простейшей схеме с термоклапаном:

  • Клапан запорный – запорное устройство, не предназначенное для регулирования расхода. Он может находиться только в двух положениях: полностью открыто и полностью закрыто. Его задача — полностью вывести из строя насосно-смесительный узел.
  • Фильтрующий элемент является дополнительной деталью, но рекомендуется к использованию, так как может продлить срок службы смесительной системы. Защищает от механических примесей, которые могут дестабилизировать работу арматуры.
  • Термометр – измерительный прибор для контроля температурного параметра, который осуществляется визуально. Устройства особой необходимости при пуско-наладочных работах или при монтаже теплого пола.
  • Термоклапан двухходовой – основной элемент дозировки теплого и горячего потока теплоносителя.
  • Термоголовка с датчиком – контроллером для термоклапана, который устанавливается на нее с помощью специальных переходников. Управление осуществляется по показаниям измерительного датчика, который крепится в удобном для пользователя месте.
  • Датчик температуры.
  • Обычные тройники, между которыми предусмотрена байпасная линия. Эти магистрали будут обратным потоком теплоносителя.
  • Балансировочный клапан – элемент, необходимый для правильной работы смесительного узла. С помощью этого клапана задаются требуемые значения напора и производительности встроенных в систему циркуляционных насосов.
  • Циркуляционный насос – это устройство, которое обслуживает всю систему отопления. Один насос не может брать на себя циркуляцию сразу в нескольких контурах значительной протяженности, поэтому на каждый контур необходимо устанавливать свой аппарат.
  • Обратный клапан — это простейшее предохранительное устройство, которое не позволяет потоку воды непреднамеренно течь в противоположном направлении.

Основным функциональным компонентом смесительных узлов является смесительный клапан. Он играет решающую роль в процессе распределения потока. Благодаря своим функциональным особенностям обеспечивается температура нужного значения.

Смесители любых коллекторов работают на одном из типов вентилей:

  • Трехходовой;
  • Двусторонняя.

Клапаны трехходовые в конструкции коллектора обеспечивают смешивание горячей жидкости от котла и теплой, идущей назад из отопительных контуров. Третье место в клапане отведено исполнительным механизмам, термоголовке и другим элементам, управляющим системой . Эта конструкция является самой популярной, но имеет ряд недостатков.

Первый недостаток – по сигналу терморегулятора клапан может полностью открыться и пропустить горячую воду без какого-либо охлаждения. Так трубки будут находиться под воздействием температуры около 90 градусов, давление в системе тоже повысится. При этом велика вероятность разрыва труб под полом.

Вторым недостатком является большой размер проходного сечения трехходового клапана. Из-за этого малейшее изменение положения регулирующего элемента может резко изменить температуру в контуре под полом. В результате плавное изменение температуры будет затруднено.

И второй тип клапана – двухходовой. Особенность смесительных конструкций с таким клапаном в том, что перемешивание происходит непрерывно. Теплые полы не будут подвергаться перегреву. Также из-за небольшого значения пропускного сечения изменение температуры будет происходить стабильно и плавно. Но есть у смесителя такого типа и функциональный минус.

Смесительные узлы с двухходовым вентилем нет смысла устанавливать на больших площадях (более 200 м2).

Структура “гребенки”

Жгут коллектора похож на гребенку, поэтому его иногда так и называют. Узел распределительной гребенки представляет собой соединительную муфту трубопровода, укомплектованную комплектом отводов для подключения отопительных контуров. Если к гребенке подключено несколько контуров, и размеры выходов одного контура превышают длины трубок второго, то необходимо установить и настроить расходомеры. Потому что без этих элементов течение будет идти только в полость с меньшим гидравлическим сопротивлением. Так что один из контуров не будет греться в нужном количестве.

Чтобы легче было понять, из чего состоит гребень, нужно внимательно рассмотреть изображение.

Несмотря на то, что сборку и настройку работы гребенки лучше доверить специалистам, часто люди конструируют ее сами. Если у вас есть опыт работы с сантехникой, то правильно собрать гребенку по описанию будет непросто. Для этого нужно лишь спаять отрезки полипропиленовых труб и фитингов, а также аккуратно прикрепить их к сантехническим тройникам.

Чем больше вы сделаете своими руками, тем меньше на это будет потрачено материальных вложений. Таким образом, предстоящие расходы на организацию отопления, отраженные в смете, будут намного меньше.

Автоматизация системы

Как было сказано выше, почти все удобства системы теплого пола состоят из средств автоматизации. Система автоматики представлена ​​большим разнообразием датчиков и контроллеров, которые будут управлять отоплением самостоятельно. Автоматические системы с коллектором отличаются от обычных радиаторов отопления широким спектром возможностей. Компоненты автоматизации с каждым годом становятся все более технологичными.

Вот самые распространенные:

  • Комнатный термостат – блок управления подогревом водяных полов. Управление осуществляется всего двумя положениями термостата: плюс и минус. Как только достигается заданная температура, термостат дает команду на замыкание или размыкание цепи. Он работает в паре с управляющим элементом, например, сервоприводом. Желательно покупать эту пару от одного производителя.
  • Управление термостатом обычно размещается в распределительной коробке, но может быть подключен и к скрытой проводке. Это устройство используется относительно давно, поэтому его модификаций достаточно для удовлетворения запросов потребителей.
  • Хронотермостат – электроприбор программируемый. Можно сказать, что это модификация обычного терморегулятора. Его принцип работы заключается в том, что он позволяет в дальнейшем контролировать температуру. То есть хронотермостат будет автоматически поддерживать заданную температуру через выбранные вами промежутки времени.
  • Расходомер – обязательный элемент коллекторной системы, представляющий собой прибор, состоящий из полипропиленового корпуса и стеклянной колбы с поплавком. Устанавливается на штуцерах обратки теплоносителя, при достижении им заданной температуры сужает проходное сечение или полностью его перекрывает. Балансировка расхода через расходомер контролируется датчиком температуры или вручную.

Все автоматические системы имеют значительную стоимость. Но они также позволяют сэкономить деньги за счет отсутствия перерасхода электроэнергии. Ведь когда все настроено конкретно по желанию, ничего дополнительно платить не будешь.

Подключение

Если вы решили отапливать дом с водяным полом коллекторной системой, то вам необходимо знать, как ее подключить. Подключение не сложное, если действовать по инструкции.

Итак, в случае установки некомбинированного варианта системы отопления, нужно выбрать место, где будет располагаться агрегат. Подготовьте место у стены, специальный шкаф или нишу. Необходимо помнить, что расположение должно обеспечивать удобство обслуживания техники. Проверьте наличие всех запчастей, после чего можно переходить к подключению по самой простой схеме.

Устанавливайте агрегат так, чтобы подвод теплоносителя от котла осуществлялся снизу, а обратный охлажденный поток шел сверху. Есть еще один вариант, но этот более популярен.

Шаровые краны должны размещаться вне шкафа или места установки. Это сделано для удобства отключения в случае непредвиденного ремонта.

После кранов необходимо подключить циркуляционный насос.

Далее необходимо установить пропускной клапан с ограничителем температуры и затем подключить гребенку, проложить трубы под поверхностью пола, по которым будет идти поток от теплоносителя.

Теперь необходимо соединить коллектор с системой отопления. Делается это с помощью фурнитуры. Обычно они включены.

Осталось только пустить тепло в систему и проверить герметичность.

Производители

Когда вы приблизитесь к монтажу коллекторной системы отопления, встанет вопрос, какой производитель самый качественный. На данный момент первенство в рейтинге занимают модели итальянских компаний. Италия не зря славится трепетным отношением к работе, поэтому качество ее продукции держится на высоком уровне.

Хорошим примером может служить российско-итальянский бренд. Валтек . Продукция Valtec продается в доступной ценовой категории и пользуется большой популярностью в России. Бренд имеет достаточное количество времени на рынке сантехники и успел хорошо себя зарекомендовать.

Большинство установок теплых водяных полов создается в Китае. Китайские товары получили статус некачественных только из-за их огромного количества. Несомненно нужно обратить внимание на молодого производителя сантехники “Миллениум” Он вполне может составить конкуренцию другим компаниям. Этот производитель предоставляет широкий ассортимент продукции и постоянно вносит усовершенствования в свои системы отопления.

Одним из известных производителей сантехники является компания «Нептун» . Он тесно взаимодействует с клиентами и ориентируется на потребительский спрос. Нептун предлагает широкий ассортимент продукции.

Важно помнить, что какой бы производитель не выбрал, качество монтажа и бережная эксплуатация всегда будут залогом долговечности любого оборудования.

Как сделать самому?

Ранее было сказано, что коллектор можно сделать самому. Да, имеет смысл, если нужно сэкономить. Однако большинство самодельных коллекторов спаиваются из полипропиленовых труб, что в свою очередь усложняет установку расходомеров и термометров. Поэтому самодельная конструкция подойдет, если отопление одноконтурное или двухконтурное, но не более. Конструкция, которая создавалась для питания только одного контура, имеет значительные габариты, при большем количестве она будет увеличиваться.

Для изготовления самодельного коллектора вам потребуется:

  • Около двух метров пластиковой трубы диаметром 32 мм;
  • Элементы тройника;
  • Шаровые краны;
  • Прямая балансировка Vlapan;
  • Способность хорошо паять полипропилен.

Сначала нужно узнать глубину усадки трубы в тройнике, а затем хорошо спаять их между собой. Затем нужно от одного края штуцера отступить через трубу на расстояние, равное глубине, и отрезать конец. К нижнему выходному тройнику нужно припаять муфту. Таким же образом сделать необходимое количество одинаковых блоков и спаять их друг с другом.

Теперь один конец трубки необходимо соединить с муфтой для шарового крана, а другой припаять к колену, в котором будет установлен воздухоотводчик. Полученный коллектор готов к установке в систему отопления.

Если в вашем отапливаемом доме больше одного этажа, то предварительно соберите несколько коллекторных систем. Для корректной работы отопления лучше устроить по коллектору на каждом этаже, т.к. вытяжка воздуха, пагубно влияющая на работу системы, затруднена этажностью.

Советы профессионалов

Любое вложение значительных средств вызывает сомнения. И это естественно, ведь важно, чтобы затраты были оправданы. Поэтому перед покупкой нужно закрепить свое решение мнением специалистов.

Знающие люди рекомендуют обязательно рассчитать количество контуров, так можно сэкономить на возможной простоте коллекторной системы. Не рекомендуется экономить на качестве самого оборудования.

Клапан при сборке установить на съемные муфты, чтобы иметь возможность прочистить забитый клапан, т. к. поток воды из теплоносителя в любом случае имеет механические примеси. Для фиксации сборочных деталей используйте компрессорные фитинги.

Подробно о коллекторе для теплого пола и отопления смотрите в следующем видео.

гребенка и сервопривод для водяного пола, коллекторная группа Valtec

Теплый пол требует не только прокладки труб под напольным покрытием, но и использования дополнительных технических средств. Обязательным условием успешной работы данной конструкции является использование коллекторов, насосов, датчиков и клапанов. Все эти элементы системы заслуживают отдельного разговора, а сейчас речь пойдет о коллекторах.

Особенности

Устройство, называемое коллектором, представляет собой комплекс деталей, предназначенных для направления теплоносителя, перемешивания его, подачи жидкости в параллельные контуры. Значительное сечение и падение расхода обеспечивают сплавление горячего теплоносителя, поступающего от котла или системы ЦО, с остывшим, вернувшимся из отопительного контура. В результате температура выравнивается.

Но правильное смешение горячей воды и обратного потока достигается Только при использовании не менее трех датчиков:

  • Индикатор температуры воды.
  • Измеритель наружной температуры.
  • Манометр.

Сигналы этих датчиков, а при необходимости и других, поступают на клапаны, перемешивающие охлаждающую жидкость. Переключение вентилей с одного режима на другой напрямую влияет на нагрев теплого пола. Коллекторы обязательно присоединяются к насосам . Регулирование температуры зависит не только от погоды за окном, но и от того, для каких целей нужна вода. Так, в душевую кабину следует подавать подогретой до 70 градусов, в радиаторах температура еще выше, а для обогрева полов требуется использование теплоносителя не выше 50 градусов.

Такую градацию не может обеспечить даже самый лучший котел, поэтому с ним работает коллекторная группа. Ее роль еще и в том, что нормализовать давление в вытянутых контурах, быстро управлять насосом. Гребенка часто устанавливается не одна, в этом случае их следует соединять не только с центральным коллектором, но и между собой.

Если вы хотите, чтобы размер коллекторного блока был минимальным, не собирайте его самостоятельно: фирменные устройства намного компактнее и должны быть оснащены вентиляционными отверстиями. Установить их вручную в домашних условиях вряд ли получится.

Виды

Коллекторы делятся в основном на подающие и возвратные. Первый тип обычно монтируется сверху, вода, проходящая через него, равномерно расходится по петлям. Из них жидкость затем поступает в возвратную часть, возвращается в котел и так без конца. Если посмотреть по функционалу, то можно найти четыре основные группы резервуаров:

  • Описание самого простого из них не составляет труда: это просто труба, разрезанная внутри и снаружи для соединения внешних труб. В сантехнике такого устройства достаточно, а вот теплый пол сложнее и потребует использования дополнительных элементов.
  • Коллекторы с установкой клапана непосредственно на выходе очень распространены, отличаются неплохими эксплуатационными характеристиками. Но качество воды в большинстве районов РФ не рассчитано, даже если сами шаровые краны и качественные, вскоре они все равно начинают протекать. Необходимо регулярно менять уплотнительные кольца. Серьезным недостатком является невозможность установки устройств, регулирующих температуру в автоматическом режиме.

Часто смесительный модуль европейского производства можно подключить только через переходники, так как такая продукция производится малоизвестными азиатскими заводами, стандарты не учитываются намеренно.

  • Более дорогие коллекторы ставить проще, так как шаровые краны заменены на полноценные регулирующие клапаны. Серводвигатели на клапанах подключены к термостатам, расположенным в разных помещениях, что обеспечивает максимально быстрое реагирование на изменение температуры. Скажем, когда на кухне готовится праздничный обед, отопление уменьшают, а если поздней осенью проветривают помещение, открывая окна и двери в комнате настежь, то его следует усилить. Фитинги для соединения с металлопластиковыми трубами представляют собой сборные конструкции, образованные накидной гайкой, компрессионным кольцом, евроконусом и уплотнительными деталями.
  • Все три предыдущих типа работают хорошо, если контуры более или менее одинаковы. Но при значительной разнице в их длине стоит выбирать коллекторы, которые на подающем участке снабжены расходомерами, а на обратном участке – гнездами для удержания сервоприводов. Категорически не допускается установка обратного коллектора. наверху, а качать его вниз, так как это приведет к нагреву обратки частью тепла в исходной трубе. В результате в само помещение будет поступать меньше тепла.

Коллектор Подробности

Выполнение своих функций коллектором обеспечивается за счет работы ряда элементов. Назначение смесительного клапана вполне понятно; он обеспечивает плавление воды с разной температурой. Насос регулирует давление, при необходимости увеличивает его. В системе также используются запорная и балансировочная арматура, устройство для сброса скопившегося воздуха, манометры, термоголовка со встроенным термометром, ряд сантехнических соединительных деталей.

Сейчас с ними разберемся внимательно:

  • Гребни в сочетании с смесительным узлом двух основных типов: один на два хода, другой на три. Двухступенчатая схема работы подразумевает, что термоголовка измеряет, насколько горячий теплоноситель движется к контурам. При превышении определенного значения клапан приоткрывается и поток горячей жидкости уменьшается. В противном случае при слишком холодной воде отверстие открывается сильнее, увеличивается приток нагретой жидкости. Хотя клапан пропускает относительно немного воды, это скорее преимущество – пол может более плавно прогреваться. Смеситель рекомендуется подключать к гребенке не напрямую, а с помощью разборной муфты, чтобы упростить последующую замену.
  • Трехступенчатая система устроена иначе: одновременно регулируются и горячий, и обратный поток; для этого в коллекторный узел встроен байпас. Клапан не простой – в нем скрывается специальный вентиль, стоящий под прямым углом к ​​полости смесительной трубки. Варьируя положение этого клапана, оборудование устанавливает уровень нагрева теплоносителя на выходе.

Данное решение рекомендуется для использования в больших домах площадью более 200 кв. м, когда пропускной способности двухходового клапана уже недостаточно.

  • Смесители Наличие трехтактных также целесообразно, когда коллектор регулирует температуру автоматически, а не по заданным вручную значениям. Клапан не работает сам по себе, ему в свою очередь помогает сервопривод, согласующийся с показаниями метео- и температурных индикаторов. При всех достоинствах у трехходовой системы есть слабое место: она срабатывает слишком резко, и ее стоит лишь немного изменить положение вентиля, чтобы температура сильно повышалась или моментально падала.
  • Роль метеодатчиков неоценима: даже если ночью температура на улице существенно изменится, оборудование автоматически перейдет в нужный режим. Старайтесь покупать все элементы конструкции водяного пола целиком или хотя бы детали самого коллектора у одного производителя. Собирая узел самостоятельно, выбирайте одинаковый материал для всех деталей, так он будет надежнее и устойчивее.

Обратите внимание на количество контуров отопления, общую длину пути трубы и ее пропускную способность.

При подборе деталей интересуйтесь также максимально допустимым давлением, возможностью расширить систему отопления и сделать ее прочнее, диаметром отверстий в коллекторе. Распределительный блок имеет еще одну важную характеристику – количество выходов. Точный подсчет количества петель (контуров) не всегда возможен, т. к. часть помещений потребует установки сразу двух петель.

Предварительный расчет сделан исходя из того, что на 1 кв.м площади отапливаемого пола будет приходиться 6,5 пог. м трубы . Сопоставьте полученную цифру с длинами труб в змеевиках, и тогда станет понятно, не нужно ли делать сразу две петли, чтобы не выбрасывать зря дорогие конструкции. Приобретение дополнительной коллекторной цепи (позже заглушенной) более практично, чем добавление ее в уже собранную систему.

Коллектор с насосом признан всеми специалистами наиболее эффективным решением по сравнению с другими. Принудительная циркуляция жидкости обеспечивает надежное теплоснабжение всех частей даже очень большого дома. Выдержать необходимый уклон для естественной циркуляции крайне сложно, особенно когда это соображение противоречит другим техническим требованиям и нюансам.

Сборка коллектора

Когда все детали доступны, можно собрать коллектор. Тумба для монтажа смесителя может быть внешней и внутренней, но только в первом случае система может поместиться шириной не более 160 см. Рекомендуем внимательно изучить схему установки и не уклоняться от нее, даже если шаг кажется вам бессмысленным и нелепым.

Оснащение расходомерами позволяет добиться равномерного движения теплоносителя; если же петля хоть и ненамного короче остальных, то вода устремляется в нее, так как гидравлическое сопротивление меньше. Расходомеры как раз позволяют обратить действие этого физического паттерна. Это намного практичнее, чем использование регулируемых вручную систем.

Самодельный коллектор может не включать в себя смесительный узел, тогда установка вентилей не требуется, стабильная температура поддерживается одним циркуляционным насосом. Его монтируют строго в обратку, чтобы лишний объем жидкости из системы отопления не затягивался. При использовании двухходовых систем в обвязку входит установка пары вентилей на обратку, это позволит исключить ситуацию, когда возникает обратный ход. Если установлен низкотемпературный конвекционный котел, в коллекторе особой необходимости нет; но если вы хотите использовать погодную автоматику, то без нее опять же не обойтись.

Пластиковый коллектор не хуже металлического аналога; к тому же найти мастеров, которые смогут собрать полипропиленовую гребенку, не составит труда. По долговечности и надежности лучшими решениями считаются трубы из нержавеющей стали и латуни, полипропилен надежно работает только в двух-трех простых контурах, что необходимо учитывать при монтаже. Все специалисты рекомендуют выбирать промышленный коллектор в сборе , потому что цельный продукт намного стабильнее и меньше риск того, что он начнет протекать.

Хоть и говорят, что прямая связка самая простая, но рано или поздно ее все равно придется переделывать на двухстороннюю или трехходовую, поэтому лучше сразу.

Самая легкая схема включает перепускной клапан (сантехники называют его «три четверти»), переходник, муфту типа «американка», шаровой кран, коллектор, связки с наружной и заглубленной резьбой (все на один дюйм). Помимо этих деталей вам потребуются ниппели, тройники, колена, циркуляционные насосы, воздухоотводчик и дренажный клапан. Монтаж многоконтурных теплых полов требует использования термоголовки с вынесенным снаружи датчиком, клапана для перемешивания жидкости.

Также в усложненной системе используется «американка» ¾, несколько гаек одного размера, тройник и ниппель (оба дюймовые). К циркуляционному насосу подключаются вентили ½ дюйма, штуцер и металлопластиковые трубы имеют одинаковые размеры. Колпачок используется дюймовый, в коллекторе устанавливают шаровые краны 0,5 дюйма, гайки для крепления насоса – накидываемые.

Подключение теплых полов к коллекторам производится на обжимных фитингах. Перед стыком в трубе формируется фаска, благодаря которой улучшается сцепление. Когда все работы завершены, трубы опрессовываются и испытываются в рабочем режиме (с заведомо повышенным давлением). Продолжительность теста 180-300 минут, температура выставлена ​​на максимальную , для гарантированного выявления всех слабых мест и недостатков. Коллекторы размещаются в специальных шкафах, устанавливаемых либо непосредственно у котла, либо рядом с точкой подключения к теплым полам.

Вместо коллекторного шкафа можно использовать достаточно вместительную нишу. Но это допустимо только после консультации с профессионалами, в идеале им стоит доверить такую ​​работу.

Самостоятельная установка не по схеме чревата серьезными последствиями, неисправностями и даже затоплением!

Как подключиться?

Если в системе отопления 2 контура, необходимо приложить все усилия, чтобы их длина была примерно одинаковой. В сочетании с применением распределительных коллекторов и некоторых других специальных устройств. обеспечивает равномерную степень обогрева всех помещений. Или, как говорят специалисты, проведена балансировка теплого пола. Эта процедура требует тщательного теплового расчета, основным параметром при котором является объем всех ответвлений. Рассчитывается, насколько необходимо ограничить подачу воды в каждый контур для равномерного нагрева.

Тюнинг также подразумевает учет количества и радиуса поворотов во всех контурах, т.к. они повышают сопротивление системы прохождению жидкости. Если в доме уже установлена ​​система отопления и нет штатных механизмов, поддерживающих баланс между контурами, необходимо установить балансировочные клапаны. Отличием от простой запорной арматуры является возможность регулирования расхода теплоносителя автоматическим или ручным способом.

Отопление одного помещения площадью не более 25 кв. м за счет воды от радиаторов может означать как ручное, так и автоматическое (с помощью термостата) управление схемой. В такой системе лучше подавать воду в сильно нагретый контур и получать обратный поток теплоносителя через пробный кран «американки».

Если автоматическая регулировка осуществляется с помощью термоголовки, смесительный клапан должен быть установлен так, чтобы знак «+» указывал на выход из основного клапана. Клапаны, подающие воду в систему, и трубы, возвращающие ее в коллектор, крепятся через соединительные элементы с наружной резьбой. Круговой насос должен перекачивать жидкость в направлении смесительного клапана.

Советы по выбору

Обратите внимание на следующие нюансы:

  • Простейшая система, регулирующая только подачу теплоносителя равномерной длины, может управляться ручным закрыванием и открытием кранов. Если оборудование подключается к радиаторам, рекомендуется использовать коллекторы, оснащенные датчиками протока; Желательно использовать устройства с сервоприводами.
  • Компоненты достаточно важные, причем любые; При выборе запорной арматуры ориентируйтесь на эмпирически установленные данные. Если расход воды в час не превышает 2 куб. м, такие устройства смогут обеспечить обогрев от 50 до 100 кв. м эт. Но обратите внимание, что верхняя цифра более показательна, может быть достигнута только при наличии надежного утеплителя, мощного котла. Очень холодная погода также снижает эффективность системы.
  • Этажи от 80 до 200 кв. м эффективно отапливается с помощью коллекторов емкостью 2-4 куб. м в час. Более мощные системы использовать не рекомендуется, так как проще смонтировать пару смесительных узлов. Что касается клапанов, берите только образцы из латуни или нержавеющей стали, выпущенные солидными фирмами.
  • Обратите внимание на то, как регулируется температура воды. В средней полосе Российской Федерации и в более южных регионах нормальная температура составляет минимум 30 градусов, а максимальное значение – 55 градусов. Если вы живете севернее или просто пол недостаточно теплый, рекомендуется увеличить оба значения на 5 градусов. Учитывайте эти обстоятельства, когда будете комплектовать систему и монтировать ее.
  • Специальная коробка для установки коллектора, чаще всего имеет размеры 600х400х120 мм. Размещать его следует строго на краю напольного покрытия, выше поднимать это устройство нежелательно. Многие производители стараются выпускать такие стальные изделия с антикоррозийным покрытием или полипропиленом, чтобы исключить риск появления ржавчины при контакте с вода. Вы можете выбрать как уменьшенный, так и увеличенный шкаф по сравнению с типовыми размерами, если он вам нужен для размещения определенного коллектора и сопутствующего оборудования.
  • Настенные коллекторные шкафы в основном окрашены белой порошковой краской, а встраиваемые версии имеют только переднюю панель. Если в доме есть маленькие дети, места коллекторов желательно оборудовать надежными замками, исключающими случайный доступ.

Производители

Российские коллекторы для теплых полов изготовлены из нержавеющей стали, оснащены всеми необходимыми атрибутами для успешной работы. Европейские изделия тоже автоматизированы как надо, но в основном из черных металлов. Мастера ценят изделия из Rehau , особенно то, что трубы очень удобно крепить друг к другу, подводящий и приемный патрубки взаимно удалены. Не рассчитывайте, что вы сможете купить очень дешевый коллектор и ограничить его, почти наверняка вам придется докупить намного больше.

Корпорация Valtec производит высококачественные коллекторы для теплого пола, оснащенные распределителями воздуха, дренажными устройствами, заглушками. Компания дорожит своей репутацией, а потому каждый продукт подвергается жесткому контролю качества на различных этапах работы. Все, что официально поставляется в РФ, соответствует национальным стандартам и на 100% обеспечивает потребности заказчика.

Компания обещает, что установка коллекторных систем обойдется в минимальную сумму денег и будет достаточно оперативной.

Коллектор Валтек Продукция Rehau

В сфере сантехники и сантехнического оборудования Италия имеет непререкаемый авторитет у производителей коллекторов, таких как Luxor , Fado, Caleffi и некоторых других. Максимальное рабочее давление для оборудования этих марок 10 бар, максимально допустимый нагрев 110 градусов (для отдельных модификаций 120, но это лучше уточнить в технической документации).

Концерн “Миллениум” налажены поставки отличных коллекторных групп с термостатической арматурой, смесительных блоков. Современная китайская компания полностью опровергает сам факт существования в своей продукции мифов о низком качестве азиатской продукции. Для изготовления коллекторов на заводах «Миллениума» используется первоклассная нержавеющая сталь, максимальная рабочая температура 80 градусов. . Этого вполне достаточно для раздачи воды в любой системе теплого пола.

Луксор коллекционер модель от «Миллениум»

Удачные примеры и варианты

Осталось узнать некоторые подробности об удачных решениях при размещении коллектора теплого пола. Ведь мало его выбрать, нужно еще и правильно смонтировать. В основном распределительные пункты размещают на одинаковых расстояниях от частей трубопровода, это способствует сохранению равномерности работы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
