Узел терморегулирования: Узел терморегулирования VKT VKRGS-10/80-2 – Узлы терморегулирования – Приборы автоматики – Вентиляция

Содержание

Узлы терморегулирования для теплообменников

Главная функция узлов терморегулирования UT – совместно с системой управления контролировать и регулировать температуру теплоносителя/хладагента в водяных нагревателях/охладителях приточных установок, тепловых завесах и гликолевых рекуператорах. Узлы терморегулирования по другому называют – узлы обвязки теплообменника.

Принцип работы узла терморегулирования заключается в следующем: температура теплоносителя регулируется смешением жидкости поступающей из сети, с отработанной поступающей из теплообменника. Пропорциональное соотношение количества теплоносителя поступающего из сети и отработанного, направляемого по перемычке через обратный клапан, регулируется шаровым краном с электроприводом, в зависимости от температуры приточного воздуха, выходящего из теплообменника.

Для контроля давления и температуры на входе и выходе из теплообменника в схеме узла терморегулирования UT со стороны теплообменника, по требованию заказчика, могут быть установлены два термоманометра.

Сетчатый фильтр на входе узла предотвращает загрязнение системы теплоснабжения механическими примесями, содержащиеся в сетевой воде, а краны позволяют перекрыть отдельные участки системы теплоснабжения.

Применяемая схема узлов терморегулирования UT позволяет:

  • устранить угрозу размораживания калорифера, за счет снижения разности температур горячих и холодных витков;
  • более точно регулировать параметры теплоносителя, а, следовательно, и температуру нагреваемого воздуха, за счет непрерывного отклика регулятора по цепи обратной связи;
  • обеспечить постоянный расход и скорость движения теплоносителя в трубках калорифера.
  • Смесительные узлы водяных калориферов UTK применяется совместно с водяными воздухонагревателями приточных вентиляционных установок. Узел обвязки водяного теплообменника предназначен для регулирования теплопроизводительности и защиты водяных воздухонагревателей от размораживания (при работе совместно с комплектом автоматики).
  • Схемы и типы исполнений смесительных узлов UTK

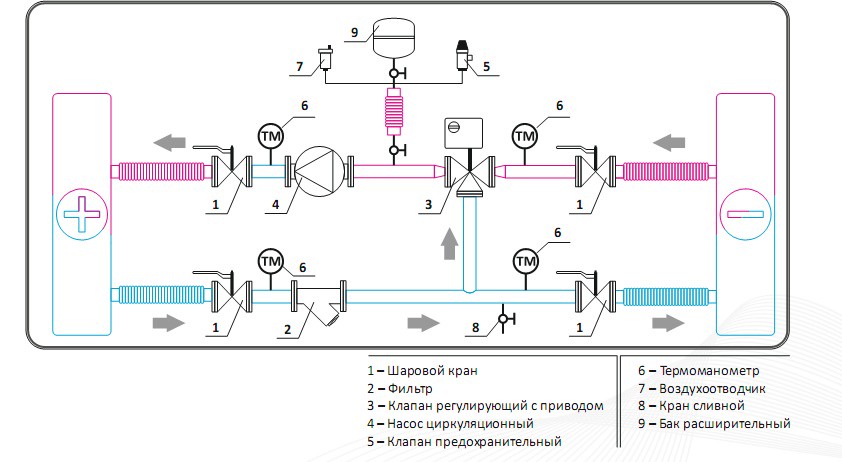

    Смесительный узел построен по трехходовой схеме регулирования

    • Шаровые краны 1 служат для отключения узла от тепловой сети.
    • На подающей линии узла имеется фильтр 2 для горячей воды. По мере загрязнения необходимо очищать фильтрующий элемент фильтра.
    • На подающей линии узла установлен трехходовой регулирующий клапан с сервоприводом 3 пропорционального регулирования. Вход В клапана соединен байпасом с обратной линией узла.
    • На байпасе установлен обратный клапан 5 для предотвращения перетекания теплоносителя из подающей линии в обратную минуя воздухонагреватель.
    • На подающей линии узла установлен циркуляционный насос 4 для обеспечения циркуляции теплоносителя по «малому» контуру.

    Принцип работы смесительного узла (узла терморегулирования) UTK

    В полностью открытом состоянии клапан обеспечивает циркуляцию теплоносителя по «большому» контуру (направление потока А-АВ), чем достигается максимальная тепловая мощность узла. В полностью закрытом состоянии клапан обеспечивает циркуляцию по «малому» контуру (направление потока В-АВ), чем достигается минимальная тепловая мощность узла. В промежуточных положениях клапан обеспечивает циркуляцию по «малому» контуру с подмесом теплоносителя из сети.

    Гарантийный срок на узлы терморегулирования составляет 3 года.

    Для изготовления узлов обвязки используется арматура компании Genebre (Испания), насосы WILO, GRUNDFOS и UNIPAMP (Германия), Приводы с трёхходовым клапаном фирмы ESBE (Швеция).

    Возможно изготовление любых нестандартных узлов терморегулирования по схемам заказчика.

  • Главная функция узлов обвязки водяных охладителей UTO – совместно с системой управления контролировать и регулировать температуру хладагента в водяных охладителях приточных установок. Узлы терморегулирования для водяных охладителей по-другому называют – узлы обвязки охладителя.

    Схемы и типы исполнения узлов обвязки водяных охладителей UTO

  • Гарантийный срок на узлы обвязки водяных охладителей UTO составляет 3 года.

    Для изготовления узлов обвязки используется арматура компании Genebre (Испания), насосы WILO, GRUNDFOS и UNIPAMP (Германия), Приводы с трёхходовым клапаном фирмы ESBE (Швеция)

    Главная функция узлов терморегулирования UTZ – совместно с системой управления контролировать и регулировать температуру теплоносителя в водяных нагревателях тепловых завес. Узлы терморегулирования тепловых завес по-другому называют – узлы обвязки тепловых завес.

    Схемы и типы исполнения узлов обвязки тепловых завес UTZ

  • Главная функция смесительных узлов для гликолевых рекуператоров UTG – совместно с системой управления контролировать и регулировать температуру теплоносителя в  гликолевых рекуператорах. Узлы терморегулирования для рекуператоров по-другому называют – узлы обвязки гликолевых рекуператоров.

    Схемы и типы исполнений узлов обвязки для гликолевых рекуператоров UTG

  • Гарантийный срок на узлы терморегулирования для гликолевых рекуператоров составляет 3 года.

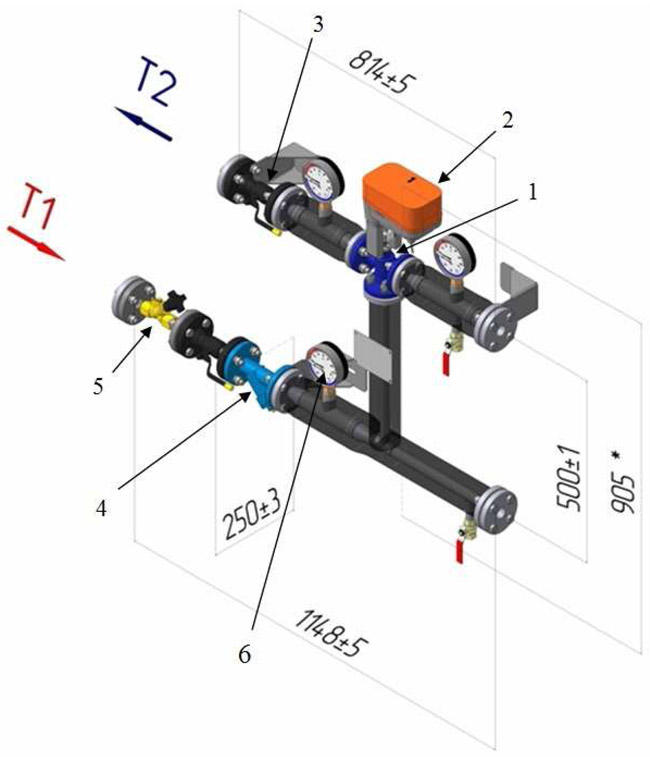

VKT VKRGS-25/110-3 Узел терморегулирования на базе 3-x ходового регулирующего клапана

Узел терморегулирования является прибором, который отвечает за кругооборот хладагента через теплообменник. Узлы терморегулирования гарантируют экономный расход теплоносителя и контролируют температуру теплоносителя в теплообменниках жидкостного типа. Узел терморегулирования на основе 2-х ходового регулирующего клапана помогают контролировать мощность работы нагревательного элемента при помощи частичного подмеса хладагента в канал подачи теплоносителя из вытяжного канала и снижает риск перебоев в подаче теплоносителя. Обеспечивает непостоянный расход теплоносителя и эффективно контролирует температуру хладагента обратном канале, который подсоединяется к сети теплоснабжения, что помогает минимизировать риск перегрева.


Узлы терморегулирования такой конструкции эффективно используются для теплотрасс, подключаемых к городским магистралям по зависимому типу. При таком механизме необходимо четкое соблюдение температурных параметров хладагента в обратном канале. При проектировании узлов теплоснабжения следует принимать в расчет падение давления на регулировочном вентиле – для стабильной производительности перепад давления теплотрассы должен превышать 50 кПа.

ХарактеристикиЗначение
Электропитание, В/Ф/Гц24/~1/50
Напряжение питания насоса В/Ф/Гц220/~1/50
Высота узла H (мм)600
Длина узла, L (мм)1000
Диаметр узлаф50
Мощность насоса (кВт)0.95
Управление привода0….10В
Привод
GLB161.9E
КлапанVAI-25
Расход теплоносителя (м3/час)12…20
Т/размер25
