Узел терморегулирования: Узел терморегулирования VKT VKRGS-10/80-2 – Узлы терморегулирования – Приборы автоматики – Вентиляция

Узлы терморегулирования для теплообменников

Главная функция узлов терморегулирования UT – совместно с системой управления контролировать и регулировать температуру теплоносителя/хладагента в водяных нагревателях/охладителях приточных установок, тепловых завесах и гликолевых рекуператорах. Узлы терморегулирования по другому называют – узлы обвязки теплообменника.

Принцип работы узла терморегулирования заключается в следующем: температура теплоносителя регулируется смешением жидкости поступающей из сети, с отработанной поступающей из теплообменника. Пропорциональное соотношение количества теплоносителя поступающего из сети и отработанного, направляемого по перемычке через обратный клапан, регулируется шаровым краном с электроприводом, в зависимости от температуры приточного воздуха, выходящего из теплообменника.

Для контроля давления и температуры на входе и выходе из теплообменника в схеме узла терморегулирования UT со стороны теплообменника, по требованию заказчика, могут быть установлены два термоманометра.

Сетчатый фильтр на входе узла предотвращает загрязнение системы теплоснабжения механическими примесями, содержащиеся в сетевой воде, а краны позволяют перекрыть отдельные участки системы теплоснабжения.

Применяемая схема узлов терморегулирования UT позволяет:

• устранить угрозу размораживания калорифера, за счет снижения разности температур горячих и холодных витков;
• более точно регулировать параметры теплоносителя, а, следовательно, и температуру нагреваемого воздуха, за счет непрерывного отклика регулятора по цепи обратной связи;
• обеспечить постоянный расход и скорость движения теплоносителя в трубках калорифера.
• Смесительные узлы водяных калориферов UTK применяется совместно с водяными воздухонагревателями приточных вентиляционных установок. Узел обвязки водяного теплообменника предназначен для регулирования теплопроизводительности и защиты водяных воздухонагревателей от размораживания (при работе совместно с комплектом автоматики).

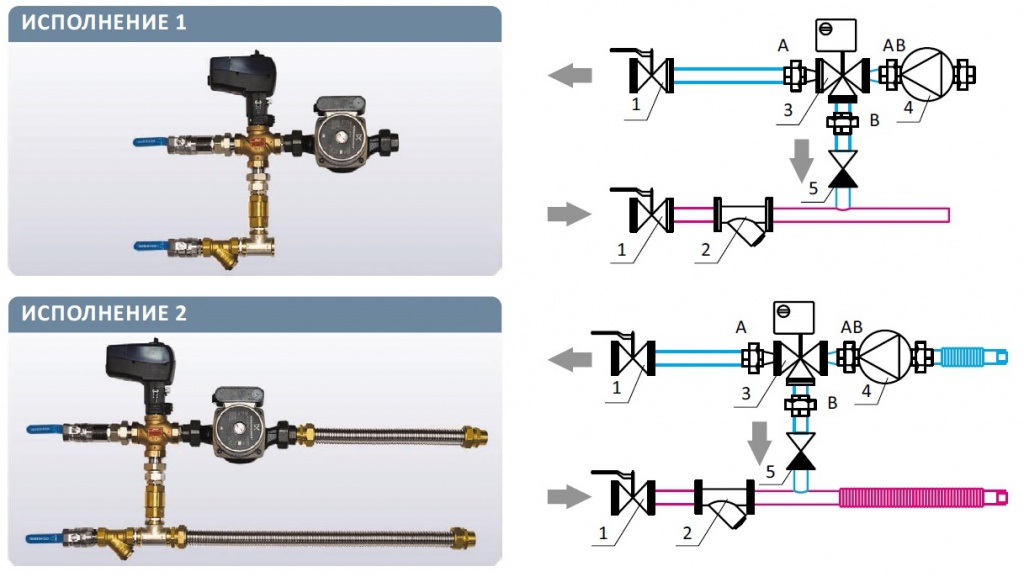

• Схемы и типы исполнений смесительных узлов UTK

  Смесительный узел построен по трехходовой схеме регулирования

  • Шаровые краны 1 служат для отключения узла от тепловой сети.
  • На подающей линии узла имеется фильтр 2 для горячей воды. По мере загрязнения необходимо очищать фильтрующий элемент фильтра.
  • На подающей линии узла установлен трехходовой регулирующий клапан с сервоприводом 3 пропорционального регулирования. Вход В клапана соединен байпасом с обратной линией узла.
  • На байпасе установлен обратный клапан 5 для предотвращения перетекания теплоносителя из подающей линии в обратную минуя воздухонагреватель.
  • На подающей линии узла установлен циркуляционный насос 4 для обеспечения циркуляции теплоносителя по «малому» контуру.

  Принцип работы смесительного узла (узла терморегулирования) UTK

  В полностью открытом состоянии клапан обеспечивает циркуляцию теплоносителя по «большому» контуру (направление потока А-АВ), чем достигается максимальная тепловая мощность узла. В полностью закрытом состоянии клапан обеспечивает циркуляцию по «малому» контуру (направление потока В-АВ), чем достигается минимальная тепловая мощность узла. В промежуточных положениях клапан обеспечивает циркуляцию по «малому» контуру с подмесом теплоносителя из сети.

  Гарантийный срок на узлы терморегулирования составляет 3 года.

  Для изготовления узлов обвязки используется арматура компании Genebre (Испания), насосы WILO, GRUNDFOS и UNIPAMP (Германия), Приводы с трёхходовым клапаном фирмы ESBE (Швеция).

  Возможно изготовление любых нестандартных узлов терморегулирования по схемам заказчика.

• Главная функция узлов обвязки водяных охладителей UTO – совместно с системой управления контролировать и регулировать температуру хладагента в водяных охладителях приточных установок. Узлы терморегулирования для водяных охладителей по-другому называют – узлы обвязки охладителя.

  Схемы и типы исполнения узлов обвязки водяных охладителей UTO

• Гарантийный срок на узлы обвязки водяных охладителей UTO составляет 3 года.

  Для изготовления узлов обвязки используется арматура компании Genebre (Испания), насосы WILO, GRUNDFOS и UNIPAMP (Германия), Приводы с трёхходовым клапаном фирмы ESBE (Швеция)

  Главная функция узлов терморегулирования UTZ – совместно с системой управления контролировать и регулировать температуру теплоносителя в водяных нагревателях тепловых завес. Узлы терморегулирования тепловых завес по-другому называют – узлы обвязки тепловых завес.

  Схемы и типы исполнения узлов обвязки тепловых завес UTZ

• Главная функция смесительных узлов для гликолевых рекуператоров UTG – совместно с системой управления контролировать и регулировать температуру теплоносителя в  гликолевых рекуператорах. Узлы терморегулирования для рекуператоров по-другому называют – узлы обвязки гликолевых рекуператоров.

  Схемы и типы исполнений узлов обвязки для гликолевых рекуператоров UTG

• Гарантийный срок на узлы терморегулирования для гликолевых рекуператоров составляет 3 года.

VKT VKRGS-16/110-3 Узел терморегулирования на базе 3-x ходового регулирующего клапана

Узел терморегулирования является прибором, который отвечает за кругооборот хладагента через теплообменник. Узлы терморегулирования гарантируют экономный расход теплоносителя и контролируют температуру теплоносителя в теплообменниках жидкостного типа. Узел терморегулирования на основе 2-х ходового регулирующего клапана помогают контролировать мощность работы нагревательного элемента при помощи частичного подмеса хладагента в канал подачи теплоносителя из вытяжного канала и снижает риск перебоев в подаче теплоносителя. Обеспечивает непостоянный расход теплоносителя и эффективно контролирует температуру хладагента обратном канале, который подсоединяется к сети теплоснабжения, что помогает минимизировать риск перегрева.

Узлы терморегулирования такой конструкции эффективно используются для теплотрасс, подключаемых к городским магистралям по зависимому типу. При таком механизме необходимо четкое соблюдение температурных параметров хладагента в обратном канале. При проектировании узлов теплоснабжения следует принимать в расчет падение давления на регулировочном вентиле – для стабильной производительности перепад давления теплотрассы должен превышать 50 кПа.

Характеристики	Значение
Электропитание, В/Ф/Гц	24/~1/50
Напряжение питания насоса В/Ф/Гц	220/~1/50
Высота узла H (мм)	600
Длина узла, L (мм)	1000
Диаметр узла	ф50
Мощность насоса (кВт)	0.95
Управление привода	0….10В
Привод	GLB161.9E
Клапан	VAI-25
Расход теплоносителя (м3/час)	12…20
Т/размер	25

Россия, Казахстан, Белоруссия, Узбекистан, Армения, Киргизия, Таджикистан – доставка в любой город и другие страны ЕАЭС и мира.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

• ГАРАНТИЯ КАЧЕСТВА

  Применение качественных зарубежных технологий и комплектующих – гарантия высокого качества продукции.

• ПРИМЕНЕНИЕ

  Продукция VKT установлена на объектах самого различного назначения – от космодромов до торговых центров, от заводов до жилых домов.

• ГЕОГРАФИЯ ПОСТАВОК

  География расположения клиентов ВКТ очень широка: от Калининграда до Петропавловск-Камчатского, от Мурманска до Сочи.

• Клапаны противопожарные

  КПС, КДМ, КИД и др.

• Вентиляторы дымоудаления

  ВКРВ, ВКР, ВР, ВО и др.

• Центральные кондиционеры

  VKC, VKM и др.

• Крышные вентиляторы

  VKVT-XX/XX и др.

• Воздушные агрегаты

  VKHA-XX и др.

• Вентиляторы подпора

  ВО-ХХ-ХХХ, ВКП-ХХ и др.

• Приточные установки

  VKJET-E6XX и др.

• Канальное оборудование

  VKG, VKZ(А), VKF-С и др.

• Воздушно-тепловые завесы

  VZA и др.

• Сетевое оборудование

  VKZ, VKD, VKO и др.

• Воздухораспределители

  VKR, VKR(A), VKR(D) и др.

• Автоматика

  D1, D3, D35 и др.

• Узлы регулирования

  VKRGS-1,6/60-2 и др.

Имя должно быть не менее :error символов.

Не правильный E-mail.

Название должно быть не менее :error символов.

Обязательное поле

Защита от спама reCAPTCHA Конфиденциальность и Условия использования

Сообщение отправлено

Пожалуйста, заполните форму правильно.

Отправка…

Капча недействительна.

Повторите попытку позже.

адрес для заявок: [email protected]

• (7273)495-231
• (3955)60-70-56
• (8182)63-90-72
• (8512)99-46-04
• (3852)73-04-60
• (4722)40-23-64
• (4162)22-76-07
• (4832)59-03-52
• (423)249-28-31
• (8672)28-90-48
• (4922)49-43-18
• (844)278-03-48
• (8172)26-41-59
• (473)204-51-73
• (343)384-55-89
• (4932)77-34-06
• (3412)26-03-58
• (395)279-98-46
• (843)206-01-48
• (4012)72-03-81
• (4842)92-23-67
• (3842)65-04-62
• (8332)68-02-04
• (4966)23-41-49
• (4942)77-07-48
• (861)203-40-90
• (391)204-63-61
• (4712)77-13-04
• (3522)50-90-47
• (4742)52-20-81
• (3519)55-03-13
• (495)268-04-70
• (8152)59-64-93
• (8552)20-53-41
• (831)429-08-12
• (3843)20-46-81
• (3496)41-32-12
• (383)227-86-73
• (3812)21-46-40
• (4862)44-53-42
• (3532)37-68-04
• (8412)22-31-16
• (8142)55-98-37
• (8112)59-10-37
• (342)205-81-47
• (863)308-18-15
• (4912)46-61-64
• (846)206-03-16
• (8342)22-96-24
• (812)309-46-40
• (845)249-38-78
• (8692)22-31-93
• (3652)67-13-56
• (4812)29-41-54
• (862)225-72-31
• (8652)20-65-13
• (3462)77-98-35
• (8212)25-95-17
• (4752)50-40-97
• (4822)63-31-35
• (8482)63-91-07
• (3822)98-41-53
• (4872)33-79-87
• (3452)66-21-18
• (8422)24-23-59
• (3012)59-97-51
• (347)229-48-12
• (4212)92-98-04
• (8352)28-53-07
• (351)202-03-61
• (8202)49-02-64
• (3022)38-34-83
• (4112)23-90-97
• (4852)69-52-93

Задайте вопрос прямо сейчас:

Извините, сервис временно недоступен.

Некорректный номер.

Ожидайте звонка на введенный номер.

front/header.call_free_error

Заказать обратный звонок

мы перезвоним Вам в рабочее время

Настоящее соглашение является официальным документом OOO “Новые Технологии”, ОГРН 1131690023178, ИНН 1656069657 (далее – Администратор) и определяют порядок использования посетителями (далее – Посетитель) сайта Администратора и обработки информации, получаемой Администратором от Посетителя.

1. Соглашение может быть изменено Администратором в одностороннем порядке в любой момент, без какого-либо специального уведомления Посетителя Сайта.
2. В случае, если при использовании Посетителями Сайта Администратору будет сообщена какая-либо информация, относящаяся прямо или косвенно к определенному или определяемому физическому лицу (далее – Персональные данные), ее последующая обработка будет осуществляться в соответствии с законодательством Российской Федерации. В отношении всех сообщаемых Персональных данных Посетитель дает Администратору согласие на их обработку. Администратор обрабатывает персональные данные Посетителя исключительно в целях предоставления Посетителю функций Сайта, размещенного на нем контента, маркетинговой, рекламной, иной информации, в целях получения Посетителем персонализированной (таргетированной) рекламы, исследования и анализа данных Посетителя, а также в целях предложения Посетителю своих товаров и услуг. В отношении всех сообщенных Администратору Посетителем своих персональных данных Администратор вправе осуществлять сбор, систематизацию, накопление, хранение, уточнение (обновление, изменение), использование, распространение (в том числе передача любым третьим лицам, включая передачу персональных данных третьим лицам на хранение или в случае поручения обработки персональных данных третьим лицам), обезличивание, блокирование, уничтожение, трансграничную передачу, обработку с применением основных способов такой обработки (хранение, запись на электронных носителях и их хранение, составление перечней, маркировка) и иные действия в соответствии со статьей 3 Федерального закона от 27. 07.2006 № 152-ФЗ «О персональных данных”.
3. Посетитель понимает и соглашается с тем, что предоставление Администратору какой-либо информации о себе, не являющейся контактной и не относящейся к целям, обозначенным Администратором Сайта (не относящейся к деятельности Администратора, к продвигаемым им товарам и/или услугам, к условиям сотрудничества Администратора и Посетителя Сайта), а равно предоставление информации, относящейся к государственной, банковской и/или коммерческой тайне, информации о расовой и/или национальной принадлежности, политических взглядах, религиозных или философских убеждениях, состоянии здоровья, интимной жизни Посетителя Сайта или иного третьего лица запрещено.
4. В случае принятия Посетителем решения о предоставлении Администратору какой-либо информации (каких-либо данных), Посетитель обязуется предоставлять исключительно достоверную и актуальную информацию. Посетитель Сайта не вправе вводить Администратора в заблуждение в отношении своей личности, сообщать ложную или недостоверную информацию о себе.
5. Администратор принимает меры для защиты Персональных данных Посетителя Сайта в соответствии с законодательством Российской Федерации.
6. Администратор не проверяет достоверность персональной информации, предоставляемой Посетителем Сайта, и не имеет возможности оценивать его дееспособность. Однако Администратор исходит из того, что Посетитель предоставляет достоверную персональную информацию и поддерживает эту информацию в актуальном состоянии.
7. Администратор вправе запрещать Посетителю доступ к Сайту или к отдельным частям Сайта.
8. Посетитель в соответствии с ч. 1 ст. 18 Федерального закона «О рекламе” дает Администратору свое согласие на получение сообщений рекламного характера.
9. Согласие может быть отозвано субъектом персональных данных или его представителем путем направления письменного заявления ООО «Новые Технологии” или его представителю по адресу: 420030 Казань, Адмиралтейская д. 3 к.4 п.1026.
10. В случае отзыва субъектом персональных данных или его представителем Согласия на обработку персональных данных, ООО «Новые Технологии” вправе продолжить обработку без разрешения субъекта персональных данных при наличии оснований, указанных в пунктах 2 — 11 части 1 статьи 6, части 2 статьи 10 и части 2 статьи 11 Федерального закона №152-ФЗ «О персональных данных” от 26.06.2006 г.
11. Настоящее Согласие действует все время до момента прекращения обработки персональных данных по причинам, указанным в п. 9 данного документа.

Узел терморегулирования SUS — ООО «ВЕНТИСНАБ»

Скачать раздел каталога

Узел терморегулирования SUS

Cхема узла терморегулирования SUS прямой конфигурации 1. Шаровой кран 2. Фильтр косой сетчатый 3. Обратный клапан 4. Насос циркуляционный 5. Электропривод трехходового клапана 6. Трехходовой клапан 7. Термоманометр Cхема узла терморегулирования SUS обратной конфигурации 1. Шаровой кран 2. Фильтр косой сетчатый 3. Обратный клапан 4. Насос циркуляционный 5. Электропривод трехходового клапана 6. Трехходовой клапан 7. Термоманометр   Важно! При плавном движении клапана жидкость в теплообменнике будет двигаться плавно, сообразно величине его открытия.   Примечание: Марка производителей: насосов, сервоприводов и регулирующих клапанов может быть изменена, без уведомления заказчика и без ухудшения технических параметров узла регулирования. При заказе, если необходимо, указывать количество термоманометров.

Применение: Узлы терморегулирования SUS предназначены для изменения температуры теплоносителя в малом циркуляционном контуре водяного теплообменника (контуре калорифера). Они обеспечивает плавное регулирование мощности (пропорциональное управление на основе аналогового сигнала 0-10 V), а также защиту водяного обогревателя. Регулирование мощности обеспечивается при помощи изменения входной температуры воды. Узел терморегулирования SUS, подключенный к блоку управления SBUP-220-W и другим компонентам системы защиты от замерзания надежно защищает обогреватель от замерзания и последующего разрыва. Чем меньше сечение контура в седле клапана, тем скорость движении теплоносителя выше и в контуре и в теплообменнике. Подбирают клапан, сообразуясь с его характеристикой пропускной способности или условным объемным расходом воды через полностью открытый клапан при перепаде давлении 100 кПа. Чем меньше значение данной характеристики KVS, тем потеря давления больше при неизменном расходе. Обеспечение точного протока теплоносителя через калорифер обеспечивается правильно подобранным циркуляционным насосом. Который должен быть способен транспортировать достаточное для бесперебойной работы теплообменника количество теплоносителя по внутреннему контуру. Он должен обеспечить давление, превышающее суммарные потери давления – в нагревателе, полностью открытом трехходовом клапане, патрубках узла терморегулирования при требуемом расходе теплоносителя. Насос, как правило, подбирают, основываясь на его расходно-напорной характеристике, выбирая ее среднее значение. Выбранный слишком мощный насос, неизбежно приведет к перерасходу теплоносителя через теплообменник, а регулирующий вентиль в этом случае будет вынужден работать, используя движение штока не в полном диапазоне. Вследствие чего износ деталей узла ускорится, снизив точность регулирования. Расход воды через узел терморегулирования с применением первой скорости циркуляционного насоса будет в два раза меньше, чем расход воды при включении третьей скорости. Высокая скорость движения рабочей среды в трубах узла обвязки неизбежно приведет к дополнительным потерям. Если теплоносителем является вода, то узел устанавливается только внутри помещения, в котором поддерживается постоянная температура, которая не должна опускаться до точки замерзания. Наружное применение возможно только в случае, если теплоносителем является незамерзающая смесь на базе гликоля. Незамерзающие смеси на базе соляных растворов использовать не рекомендуется. Место установки: При выборе места установки узла терморегулирования рекомендуется соблюдать следующие правила: Узел терморегулирования должен быть установлен так, чтобы вал мотора насоса находился в горизонтальном положении. Узел терморегулирования должна быть расположен так, чтобы было обеспечено его обезвоздушивание. При размещении узла под потолком необходимо обеспечить контрольный и сервисный доступ к узлу терморегулирования. Узел терморегулирования монтируется при помощи гибких нержавеющих трубок непосредственно на обогреватель как можно ближе к обогревателю. Длину нержавеющих трубок, или других соединительных трубок необходимо минимизировать, чтобы не происходило излишнего продления времени реакции при регулировании. Узел терморегулирования крепится на интегрированный держатель, или необходимо использовать монтажные хомуты. Масса узла терморегулирования не должна переноситься на теплообменник. Материалы: При производстве узла терморегулирования используются материалы и компоненты, которые обычно используются в отопительной практике. Узлы терморегулирования состоят из латуни, нержавеющей стали или из чугуна, в меньшей мере из оцинкованной или обычной стали. Уплотнения используются из резины, пластмасс и сантехнического льна.

Условия эксплуатации

Рабочее давление: 0–10 бар.
Рабочая температура: до +110°С.
Теплоноситель: вода, антифриз.
Подводящая ветка отопительной системы должна быть всегда оснащена отстой-ным очистительным фильтром.
Без этого фильтра узел терморегулирования нельзя эксплуатировать.
Максимально допустимые рабочие параметры отопительной воды:
• максимально допустимая температура воды +130°С;
• максимально допустимое давление воды SUS 1-10 ….0,8 МРа;
• максимально допустимое давление воды SUS 16-25 .. 0,3 МРа.
При использовании узлов с температурой теплоносителя 110–130°С на входе, допускается использовать обратную конфигурацию узла с насосом и трехходовым клапаном на обратной воде при обеспечении условия максимально допустимой температуры теплоносителя 110°С на выходе из обогревателя.

Узлы терморегулирования SUS

Технические данные

Узлы терморегулирования воздухоохладителей SUS-VO

Узлы терморегулирования воздухоохладителей должны обеспечивать переменный расход холодоносителя на воздухоохладителе, в то же время количество холодоносителя, протекающего через узел должно оставаться неизменным, т.к. холодильные машины (чиллеры), подающие к ним охлажденную жидкость критичны к постоянству протекающей через них жидкости. Шаровые краны служат для отключения узла регулирования .Сетчатый фильтр защищает регулирующий клапан и воздухоохладитель от попадания в них твердых частиц, способных повлиять на работоспособность. Когда клапан полностью открыт, жидкость движется через воздухоохладитель. Холодильная мощность узла при этом максимальна. В полностью закрытом состоянии жидкость движется по малому кругу, ми минуя, теплообменник и в этом случае весь холодоноситель перепускается обратно в сеть. Холодильная мощность узла терморегулирования при этом минимальна. Во всех промежуточных положениях часть теплоносителя подается на теплообменник, а часть перепускается в сеть. Расход теплоносителя через узел во всех положениях регулирующего клапана одинаков. Рабочее давление: 0-10 бар. Теплоноситель: вода, антифриз.

Cхема узла терморегулирования
SUS прямой конфигурации:
1. Шаровой кран
2. Фильтр косой сетчатый
3. Трехходовой клапан
4. Электропривод трехходового клапана.

Технические данные

Узлы терморегулирования тепловых завес SUS-TZ

Узлы терморегулирования тепловых завес функционально отличаются от узлов регулирования калориферов приточных установок. Цикл работы завесы непродолжителен (1- 3 минуты), остальное время завеса находится в «ждущем» режиме, время выхода на рабочий режим должно быть минимальным и исчисляться секундами. Во время работы завеса должна выдавать максимальную тепловую мощность, т.е. регулирующий клапан при включении должен максимально быстро открываться.
Узлы терморегулирования тепловых завес SUS-TZ максимально реализуют функционал тепловых завес, удобны в установке и эксплуатации и соответствуют схемам, рекомендованным ведущими производителями тепловых завес. Шаровые краны служат для отключения узла регулирования от тепловой сети. Сетчатый фильтр защищает регулирующий клапан и калорифер от попадания в них твердых частиц, способных повлиять на работоспособность узла.
Регулирующий клапан с приводом и запорно-регулирующий клапан обеспечивают подачу максимального количества теплоносителя на воздухонагреватель на рабочем режиме и минимально необходимого количества в «ждущем» режиме.
Во время работы завесы трехходовой клапан полностью открыт и максимальное количество теплоносителя протекает через воздухонагреватель. В то время, когда завеса выключена клапан закрывается и минимальное количество теплоносителя протекает через ручной регулировочный вентель, обеспечивая постоянное наполнение завесы и подающей линии горячим теплоносителем и поддерживая минимальную циркуляцию в линии теплоснабжения.
Рабочее давление: 0-10 бар.
Рабочая температура: до +110°C.
Теплоноситель: вода, антифриз.

Типы исполнения

Узлы терморегулирования SUS

Типы исполнения

Узлы терморегулирования для гликолевых рекуператоров SUS-Р

Данные узлы предназначены для правильной работы приточно-вытяжных установок, в составе которых входят гликолевые теплообменники выполняющие функцию теплоутилизации.
Данный узел терморегулирования устанавливается в контуре, соединяющем приточный и вытяжной гликолевый теплообменник, по средством трубопровода. Узел содержит все необходимые элементы обвязки, нужные для правильной работы контура. Для правильной работы системы достаточно подсоединить узел к сети трубопроводов и подключить привод и насос к контроллеру управления.
В процессе работы узел создает необходимый расход теплоносителя, нужный для переноса тепла с нагретого вытяжного теплообменника на холодный приточный.
Трехходовой клапан установленный в узле, смешивая в нужном количестве потоки гликоля регулирует максимальную производительность теплоутилизаторов. В случае переохлаждения одного из теплообменников, трехходовой клапан подмешивает в контур более нагретую жидкость, тем самым предотвращая возможность обмерзания гликолевого калорифера.
Использование электропривода плавного регулирования позволяет осуществлять точное управление трехходовым клапаном.
Термоманометры установленные во всех частях узла позволяют отслеживать параметры температуры и давления в разных участках системы.
На узел устанавливается группа безопасности, которая содержит предохранительный клапан, воздухоотводчик и расширительный бак.
Воздухоотводчик необходим для автоматического стравливания из системы воздуха, попавшего в контур при заполнении.

Схема узла терморегулирования для гликолевых рекуператоров SUS-P
1. Шаровой кран
2. Фильтр косой сетчатый
3. Клапан регулирующий с приводом
4. Насос циркуляционный
5. Клапан предохранительный
6. Термоманометр
7. Воздухоотводчик
8. Кран сливной
9. Бак расширительный



Технические данные

Узлы регулирования теплоносителя

+7(499)741-12-02 +7(916)785-40-18		[email protected] http://ventilation-equipment.ru
Адрес: 109202, город. Москва, шоссе. Фрезер, дом 17А, строение 1 помещение VI ком 1 и 2



Узлы регулирования теплоносителя для вентиляционного оборудования. Назначение Узлы терморегулирования предназначены для обеспечения циркуляции и регулирования температуры теплоносителя при работе жидкостных воздухонагревателей.

Особенности конструкции и принцип работы Узлы терморегулирования VKRGS построены по двухконтурной схеме с использованием двухходового клапана и циркуляционного насоса, установленных на обратном трубопроводе. Применяемая схема узлов позволяет: устранить угрозу размораживания калорифера, за счет снижения разности температур горячих и холодных витков; более точно регулировать параметры теплоносителя, а, следовательно, и температуру нагреваемого воздуха, за счет непрерывного отклика регулятора по цепи обратной связи; обеспечить постоянный расход и скорость движения теплоносителя в трубках калорифера. Принцип работы узла заключается в следующем: температура теплоносителя регулируется смешением, жидкости поступающей из сети, с отработанной поступающей из теплообменника. Пропорциональное соотношение количества теплоносителя поступающего из сети и отработанного, направляемого по перемычке через обратный клапан, регулируется шаровым краном с электроприводом, в зависимости от температуры приточного воздуха, выходящего из теплообменника. Для контроля давления и температуры на входе и выходе из теплообменника в схеме узла терморегулирования со стороны теплообменника установлены два термоманометра. Сетчатый фильтр на входе узла предотвращает загрязнение системы теплоснабжения механическими примесями, содержащиеся в сетевой воде, а краны позволяют перекрыть отдельные участки системы теплоснабжения. Установка циркуляционного насоса и двухходового крана на обратном трубопроводе способствует их работе при пониженной температуре, относительно максимально допустимой, что позволяет применять узлы терморегулирования VKRGS в системах с перегретым теплоносителем. При выборе узла необходимо учитывать кинематическую вязкость и плотность теплоносителя. Кинематическая вязкость воды составляет 1 мм2/с (1 сСт) при 20°С. Если узел применяется для перекачивания жидкости с более высокими значениями вязкости, то его гидравлические характеристики понижаются. Пример: концентрация 50% гликоля при 20°С повысит вязкость водного раствора примерно до 10 мм2/с (10 сСт), что вызовет снижение гидравлической характеристики узла примерно на 15%. Примечание При изготовлении узлов терморегулирования возможно изменение конструкции и использование комплектующих, отличных от указанных в таблице без ухудшения технических и эксплуатационных характеристик. Условия эксплуатации узлов терморегулирования Допустимые условия эксплуатации узлов терморегулирования определяются характеристиками элементов, входящих в его состав и имеют следующие значения: температура окружающей среды 5-40 °С; максимальная температура теплоносителя на входе 130 °С; максимальная температура теплоносителя на выходе 100 °С; максимальное давление в узле терморегулирования 1МПа. В узлах терморегулирования VKRGS используются циркуляционные насосы с мокрым ротором производства фирм Grundfos, Unitherm и др. Применяются насосы с ротором, изолированным от статора герметичной гильзой, т.е. насос и электродвигатель образуют единый узел без уплотнений вала, в котором применяются всего лишь две уплотнительные прокладки. Подшипники смазываются перекачиваемой жидкостью. Сочетание высокотехнологичной конструкции насосов с использованием перспективных конструкционных материалов (керамики, графита и нержавеющей стали), обеспечивает высокую надежность этого узла. Регулирующий клапан служит для обеспечения заданной температуры теплоносителя. Применяются регулирующие двухходовые шаровые клапаны c электроприводом производства фирмы Belimo (Швейцария). Их особенностью является: равнопроцентная характеристика потока, обеспеченная встроенным корректирующим диском; возможность ручного управления с помощью рычага после выведения редуктора из зацепления на поворотных электроприводах типов TR…, NR… Узлы терморегулирования стандартно поставляются c приводами с питающим напряжением 24 В с плавным регулированием и управлением 0…10В, однако, по желанию заказчика, возможна комплектация узлов электромеханическим приводом с питающим напряжением 230 В, ~50 Гц с управлением «открыто-закрыто» или трехпозиционным. Монтаж Узлы терморегулирования VKRGS могут монтироваться непосредственно на установках, присоединяясь к патрубкам теплообменников или отдельно от установок. При монтаже не допускается: монтаж в неотапливаемом помещении; передачи механических нагрузок от трубопроводов или установок; положение узла, при котором ось насоса не будет горизонтальной; положение узла, при котором может скапливаться воздух в компонентах узла; при пуске необходимо обеспечить вентиляцию защитной гильзы, для чего удаляется резьбовая пробка электродвигателя насоса; использования вязких агрессивных жидкостей, содержащих твердые частицы или волокна, и жидкостей содержащих минеральные масла. Все электрические подключения должны выполняться лицами с необходимой квалификацией и допуском. Перед подключением установить защитное заземление циркуляционного насоса. Не допускается соприкосновение силового кабеля с трубопроводом или насосом. Подключение электродвигателя насоса и электропривода производится в соответствии с приведенными электросхемами. Примечание По желанию заказчика возможно изготовление узлов терморегулирования для теплообменников с большим расходом теплоносителя (до 90 м³/ч), а также, для обвязки водяных охладителей (на основе двухходового клапана). По желанию заказчика возможно изготовление узлов терморегулирования на основе трехходового клапана. Под брендом VKT выпускаются: Узел стальной VKRGS-N «Элита» Узел медный VKRGS-E «Норма»

Список технических документов на системы автоматического управления системами вентиляции:



Регуляторы температуры | Thermal Care

Терморегулятор — это часть оборудования, используемая для поддержания заданной температуры. Контроллер температуры может работать при повышенных температурах, нагревая или охлаждая систему по мере необходимости. Блоки включают насос, нагреватель, охлаждающий клапан и ПИД-регулятор. Контроллеры температуры доступны в различных конфигурациях с широким диапазоном размеров насосов (от 3/4 л.с. до 10 л.с.), нагревателей (от 9 кВт до 48 кВт) и клапанов (от 1/4 дюйма до 1 дюйма). Эксперты Thermal Care помогут вам выбрать необходимую конфигурацию, которая наилучшим образом соответствует потребностям вашей системы.

Типы термостатов

Термостаты подразделяются на три основные группы: водяные, масляные и вакуумные. Водяные агрегаты используют воду в качестве технологической жидкости. Они, безусловно, наиболее распространены и имеют наибольшее разнообразие доступных конфигураций. Водяные агрегаты серии Thermal Care RQT в основном ограничены в своем применении допустимым верхним температурным требованием для системы. При превышении этой температуры выбираются масляные агрегаты серии Thermal Care RO из-за того, что они могут выдерживать гораздо более высокие температуры.

Наконец, вакуумные блоки или блоки отрицательного давления серии Thermal Care RV имеют регулируемый уровень вакуума, обеспечивающий точное количество, необходимое для остановки утечки без всасывания воздуха в контур.

Компания Thermal Care предлагает широкий выбор терморегуляторов, способных удовлетворить практически любые требования. Наши специалисты могут определить правильную конфигурацию, чтобы предоставить наилучшее возможное решение для требований вашей системы.

Отрасли, в которых мы сохраняем спокойствие

Подробнее

Анодирование и гальванопокрытие

Компания Thermal Care является ведущим производителем оборудования для промышленного охлаждения металлургической…

Учить больше

Экстракция ботанического масла

Компания Thermal Care является ведущим производителем оборудования для отопления и охлаждения, в том числе…

Учить больше

Гликолевые чиллеры для пивоварни и винокурни

Существует несколько важных факторов, которые следует учитывать при выборе чиллера для пивоварни или чиллера…

Учить больше

Химическая промышленность

Компания Thermal Care является ведущим производителем оборудования для промышленного нагрева и охлаждения…

Учить больше

Молочная промышленность

Признавая уникальные потребности производителей молока и молочной промышленности в технологическом охлаждении, компания Thermal Care…

Учить больше

ЦОД

Компьютеры ЦОД выделяют огромное количество тепла и без надлежащего отвода тепла…

Учить больше

Литье под давлением

Компания Thermal Care предлагает полную линейку нагревательного и охлаждающего оборудования для литья под давлением…

Учить больше

Продукты питания и напитки

С 1969 года компания Thermal Care является ведущим производителем промышленного нагрева и…

Учить больше

Термическая обработка и индукция

Компания Thermal Care является ведущим производителем промышленного оборудования для технологического охлаждения для тепловых…

Учить больше

HVAC

Разнообразный ассортимент оборудования для охлаждения HVAC от Thermal Care включает портативные и центральные охладители,…

Учить больше

Охладители и системы охлаждения для катка

Любите ли вы хоккей или фигурное катание, важно, чтобы лед был правильной толщины…

Учить больше

Лазеры

Компания Thermal Care предлагает обширную линейку лазерных охладителей, разработанных с учетом потребностей…

Учить больше

Механический инструмент

С учетом сегодняшних все более жестких требований к допускам становится необходимым поддерживать…

Учить больше

Медицина и фармацевтика

Независимо от того, включаете ли вы медицинское оборудование и оборудование для визуализации, лабораторные и хирургические наборы,…

Учить больше

Пластик

Вам нужно оборудование для технологического охлаждения для вашего производства пластмасс? С таким упором на поиск…

Учить больше

Термальное напыление

Компания Thermal Care предлагает самую полную линейку систем охлаждения, доступных для процессов термического напыления. …

Учить больше

Водоструйные насосы и машины для резки

Thermal Care — ведущий производитель промышленных переносных и центральных охладителей воды…

Учить больше

Сварочные аппараты

Компания Thermal Care предлагает самую полную линейку промышленных систем охлаждения для сварки…

Учить больше

Чиллеры серии TC безотказны и требуют минимального обслуживания. За почти 3 года единственным элементом, который мы заменили, является уплотнение технологического насоса. Компрессор Turbocor остается безупречным и буквально нетронутым уже почти 3 года. Удаленный доступ отлично подходит для устранения неполадок и обеспечивает душевное спокойствие в экстремальных погодных условиях, зная, что Thermal Care регулярно контролирует систему, чтобы обеспечить ее правильную работу.

Есть абсолютно некоторые эффективности с системой. В холодные дни мы видели, как один из 16 вентиляторов работает на внешних конденсаторных блоках, а компрессоры Turbocor работают на половинной скорости в зимние месяцы. Уэйн Хьюэрт, Таф-Тайт

Блоки контроля температуры воды – Контроллер температуры пресс-формы | Блоки контроля температуры воды Frigel

– Контроллер температуры пресс-формы | Фригель | Решение

Точный контроль температуры для каждого типа применения

Повышение производительности, сокращение брака.

Термостаты используются в промышленности, где важен контроль температуры ( до 300 ° C/570 ° F ). Они способны гарантировать: высокую точность, стабильность работы, улучшение характеристик готового продукта и общее повышение производительности благодаря сокращению отходов. Они находят применение в различных отраслях промышленности, таких как: литье под давлением, выдувание и экструзия пластмасс, литье под давлением металлов, химические, фармацевтические и другие промышленные процессы.

Турбогель

Высокопроизводительные термостаты (одно- и двухзонные) с бустерными насосами.

Учить больше

Термогель 180

Регуляторы температуры воды под давлением с непрямым охлаждением до 180 °C (356 ˚F).

Учить больше

Термогель 120

Регуляторы температуры воды под давлением с прямым охлаждением до 120 °C (248 ˚F).

Учить больше

Термогель 90

Термостаты

Непрямое охлаждение под давлением/вакуумом до 90 °C (194 ˚F).

Учить больше

Что такое блок контроля температуры воды?

Температура, давление и расход, подходящие для любого применения

Регуляторы температуры представляют собой устройства, предназначенные для регулирования температуры воды – охлаждаемых процессов от внешней системы охлаждения (как правило, адиабатического охладителя). В зависимости от требуемой температуры эти устройства могут работать с водой (до 90 °C/190 ˚F), водой под давлением (до 180 °C/350 ˚F) и диатермическим маслом (до 300 °C/570 ˚F). ).

Обычно они могут иметь одну или несколько зон терморегуляции, каждая из которых состоит из:

• Технологический насос выбран для конкретных требований процесса
• Сопротивление нагреву откалибровано по максимальному потреблению
• Теплообменник для охлаждения внешней водой (при непрямом охлаждении)
• Регулирующий клапан , пропорциональный охлаждающей воде
• Микропроцессорная панель для автоматического управления функциями

Как работает блок управления температурой воды?

Процессы с регулируемой температурой

Терморегуляторы позволяют с высокой точностью контролировать температуру технологической жидкости и могут работать как в режиме нагрева, за счет электрических сопротивлений, так и в режиме охлаждения, за счет воды, поступающей из внешней системы охлаждения.

Каждое устройство может работать двумя способами:

1. Режим нагрева

На этом этапе активируются нагревательные электрические сопротивления, которые повышают и поддерживают температуру процесса в соответствии с производственными требованиями.

2. Режим охлаждения

Прямой : тепло, извлеченное из процесса, передается во внешнюю систему охлаждения через автоматический смесительный клапан, управляемый микропроцессором.

Непрямой : тепло, полученное в процессе, рассеивается через теплообменник, подключенный к внешней системе охлаждения

Индивидуальные решения для вашего бизнеса

Свяжитесь с нами

*обязательные поля

Оставьте это поле пустым

Выберите страну *Выберите штат (только для США) * Алабама Аляска Аризона Арканзас Калифорния Колорадо Коннектикут Делавэр район Колумбии Флорида Грузия Гавайи Айдахо Иллинойс Индиана Айова Канзас Кентукки Луизиана Мэн Мэриленд Массачусетс Мичиган Миннесота Миссисипи Миссури Монтана Небраска Невада Нью-Гемпшир Нью-Джерси Нью-Мексико Нью-Йорк Северная Каролина Северная Дакота Огайо Оклахома Орегон Пенсильвания Род-Айленд Южная Каролина Северная Дакота Теннесси Техас Юта Вермонт Вирджиния Вашингтон Западная Виргиния Висконсин Вайоминг

Выберите свой бизнес *ПластмассаНапиткиПроцессное охлаждениеГазовая турбина Воздушное охлаждениеБиогазЭлектросети Центры обработки данныхОрганический цикл Ренкина (ORC)Охлаждение воздушных компрессоровОбласть интереса *Адиабатические охладителиПромышленные чиллерыУстройства контроля температурыДругоеВыберите наш офис, с которым вы хотите связаться *ПродажиУслугиЗапасные части

Я полностью прочитал и понял политику конфиденциальности веб-сайта

Я полностью прочитал и понял политику конфиденциальности веб-сайта и согласен получать вашу рассылку

Хотите узнать больше об интеллектуальном технологическом охлаждении
?

Индивидуальные решения для вашего бизнеса

Свяжитесь с нами

Поверните устройство для лучшего просмотра сайта

Этот веб-сайт использует новейшие технологии, чтобы обеспечить вам простую и функциональную навигацию.
Загрузите и установите более новую версию браузера для просмотра.
Google Chrome, Mozilla Firefox или Microsoft Edge.

Ссылка скопирована в буфер обмена

Temperature control units – WIKA

Temperature control units

• Linear drives
• Lubrication systems
• Wind turbines
• Screw compressors
• Piston compressors
• Pumps and systems
• Water jet cutting
• Tank level measurement
• Weighing технологии
• Фильтровальные системы
• СОЖ
• Машины для производства пластмасс
• Подготовка гранулята
• Блоки контроля температуры
• Испытательные стенды высокого давления
• Краны и подъемники
• Гидравлические станции
• Прессование шин

90 В этих приложениях они предварительно нагревают инструменты до рабочей температуры и рассеивают тепло, выделяемое материалом во время серийного производства, что позволяет избежать перегрева инструмента и повреждения продукта. Другими областями применения являются химическая и фармацевтическая промышленность, пищевая и упаковочная промышленность, металлообработка или деревообработка.

Машина для производства пластмасс часто работает в непрерывном режиме (24/7). Безопасная работа во многом зависит от качества контроля температуры.

Устройства контроля температуры имеют внешнее подключение к контуру, например, при контроле температуры инструмента для литья под давлением в пластмассовой промышленности, и они доступны в виде погружных ванн, таких как те, которые используются в лабораториях или для контроля качества. Конструкции простираются от стандартных серийных производственных приборов до проектируемых установок регулирования температуры (часто многоконтурных систем) для производственных процессов, для которых требуются большие объемы тепла и, возможно, необходимо отводить большие количества тепла.

Блок контроля температуры состоит из следующих основных компонентов:

• Резервуар с нагревателем и теплообменником
• Рециркуляционный насос
• Регуляторы температуры

Блоки контроля температуры× 6

Температура в обратном трубопроводе – Температура

Температура в обратном трубопроводе – Температура 1

Уровень в резервуаре – Уровень

Уровень в резервуаре – Уровень 5

Измерение расхода для процесса – Поток

Измерение расхода для процесса – Поток 4

Давление на входе – Давление

Давление на входе – Давление 3

Температура на входе – Температура

Температура на входе – Температура 2

Температура в сосуде – Температура

Температура в сосуде – Температура Блоки регулирования температуры

Свернуть выбор

Следующие 20 продуктов соответствуют вашему выбору.

Вы не нашли товар? Пожалуйста, нажмите здесь.

Модель A50

Биметальный термометр

Стандартная версия

Подробная информация

Лист данных

Модели A52, R52

Биметаллический термометр

для промышленных применений

.

СЛАДА

Модельный , с защитной трубкой

Детали

Технический паспорт

Модель TFT35

Термометр с резьбой

Со встроенным преобразователем

Подробная информация

Лист данных

Модель 32

Стеклянные термометры

V-Form

Подробности

Лист данных

Модель TF35

Термометр

с подключением для подключения

. TF45

Погружной термометр

С соединительным проводом

Детали

Технический паспорт

Модель SC15

Погружной термометр с микровыключателем

Регулятор механической температуры

Подробная информация

Лист данных

Модель RLT-10009

Датчик уровня REED-цепи

Для промышленных применений

Детали

Данные

Модель RLS-10003

Float Switch

для для промышленное применение

Детали

Технический паспорт

Модель OLS-C01

Оптоэлектронный датчик уровня

Для промышленного применения

Детали

Лист данных

Модель LS -10

Погружаемый датчик давления

для общих применений

Подробности

Лист данных

Модель 213. 53

Bourdon Tube Tub Заполнение жидкостью

Детали

Технический паспорт

Модель PSD-4

Электронное реле давления

с дисплеем

Детали

Технический паспорт

Модель 113,53

Дайновые давления в бурдоне

Корпус из нержавеющей стали / Заполненная жидкостью

Детали

Лист данных

Модель PSM02

Компакт Лист

Модель A-10

Преобразователь давления

Для общепромышленного применения

Детали

Технический паспорт

Модель S-20

Верхний передатчик давления

для общих промышленных применений

Подробная информация

Спекля данных

Модель R-1

Датчик датчика

Для охлаждения и кондиционирования воздуха

Детали

Лиф. , M-11

Миниатюрный датчик давления

стандартное исполнение или с плоской диафрагмой

Подробная информация

Технический паспорт

Терморегулятор Thomas Scientific

• Перейти к основному содержанию
• Перейти к основной навигации
• Перейти к дополнительной навигации
• Информация о специальных возможностях

• Мы считаем, что вы важны,
  Чем мы можем помочь?
• 833. 544.SHIP (7447)
• Международные продажи

• Мой профиль

  Корзина (0)

ФИЛЬТР BY

Продвижение

• Лучшие предложения (18)

Производитель

• American BioTech Supply (41)
• Thermo Scientific (39)
• Horizon Scientific (31)
• Binder (20)
• Huber USA (20)
• Julabo (201) 90
• Подробнее…

Материал

• Боросиликатное стекло (1)
• Стекло (1)

Тип

• Платформа (6)
• Общего назначения (5)
• Контролируемая среда (4)
• Температура окружающей среды (3)
• Подробнее…

Тип упаковки

• Стеклянная бутылка (4)
• Пластиковая (2)

Номер ООН

• ООН1479 (1)

Количество CAS

• 1185-53-1 (1)
• 497-19-8 (1)
• 63589-59-3 (1)
• 65-85-0 (1)
• 77-186-1 )

Оценка

• Реагент класса (2)

Размер упаковки

• 100 г (3)
• 80 г (3)
• 1 кг (2)
• 500 г (2)
• 5 кг (2)
• 10 кг 2 (1)
• Подробнее. ..

Д х Ш х В (см/дюйм)

• 16 дюймов x 21,5 дюймов x 14,5 дюймов (1)
• 39 см x 46 см x 50 см (15,25 дюймов x 18,25 дюймов x 19,5 дюймов) (1)
• 76 см x 36 см x 71 см (30 дюймов x 14) дюймов x 28 дюймов) (1)
• 83 см x 36 см x 69 см (32,75 x 14,25 x 27 дюймов) (1)

Вместимость

• 1000 мл (1)
• 125 мл (1)
• 24 (1)
• 250 мл (1)
• 25 мл (1)
• 500 мл (1)
• Подробнее…

аналит

• Коррозия (1)

Емкость (л)

• 100,7(1)
• 11(2,9 гал)(1)
• 26,5(7 гал)(1)
• 28л(1)
(1)
• 56(14,02)

Мощность Треб.

• 115 В (7)
• 115 В, 50/60 Гц (7)
• 220 В/240 В/100 В/120 В, 50/60 Гц, 45 Вт (3)
• 230 В (3)
• 120 В (2)
• 120 В, 60 Гц (2)
• Подробнее…

Цифровой

• Цифровой (1)

Диапазон температур (C°/F°)

• от 25 до 550 °C (от 77 до 1022 °F) (4)
• от 100 до 1200 °C (3)
• 90 °C (2)
• от 0 до 100 °C (1)

  1 900 1093°C (212-2000F) (1)

• 25–360°C (77–672°F) (1)
• Подробнее. ..

Аналоговый/цифровой

• Аналоговый (3)
• Цифровой (2)

Количество позиций

• 1 (1)
• 4 (1)

Диапазон скоростей (об/мин)

• от 0 до 1100 об/мин (1)
• от 0 до 2200 об/мин (1)
• от 0 до 800 об/мин (1)
• от 100 до 2200 об/мин (1)
• от 12 до 170 об/мин0198 от 15 до 500 об/мин (1)
• Подробнее…

Верхняя пластина Д x Ш, см (дюймы)

• 10,2 см 12,7 см (4 дюйма x 5 дюймов) (2)
• 10,2 см x 39,4 см x 44,5 см (4,0 дюйма x 15,5 дюйма x 17,5 дюйма) (1)
• 12,7 см 12,7 см (5 дюймов 5 дюймов) (1)
• 21,7 см x 17,8 см (5 дюймов x 7 дюймов) (1)
• 25,4 см x 25,4 см (10 дюймов x 10 дюймов) (1)
• 9,2 см x 20,3 см x 24,9 см (3,6 дюйма x 8,0 дюйма x 9,8 дюйма) (1)

Тип верхней пластины

• Стеклокерамика Pyroceram (3)
• Алюминий (1)
• Эмалированная нержавеющая сталь (1)
• Эмалированная сталь (1)

Точность

• 0,001 (1)

Габаритные размеры

• 11″ x 10,7″ x 5″ (1)

Требования к питанию

• 110–240 В (1)

Диапазон

• от 50 до 300 об/мин (1)

Стиль морозильной камеры

• Сундук (1)
• Подстолье (1)
• Стойка (1)

Тип морозильной камеры

• Ультранизкотемпературный (2)

Внутренний объем

• 18,9 куб. футов (1)
• 20,7 куб. футов (1)
• 25,6 куб. футов (1)
• 26,9 куб. футов (1)
• 3,6 куб. футов (1)

Диапазон температур

• -80°C (2)
• Окружающая среда от +10 до 60C (2)
• 10C выше температуры окружающей среды до 60C (1)
• 15C ниже температуры окружающей среды до 60C (1)
• от –50 до 4 )
• от 5°C выше температуры окружающей среды до 80°C (1)
• Подробнее…

Макс. расход (л/мин), (гал/мин)

• 0,18 л/мин (0,05 галлона/мин) (1)
• 0,32 л/мин (0,8 галлона/мин) (1)
• 0,6 л/мин (0,16 г/мин) (1)
• 2 л/ мин (0,5 галлона/мин) (1)

Тип (деионизация, дистилляция, обратный осмос и т. д.)

• Деионизация (2)
• Обратный осмос (1)

Настенное крепление или столешница

• Настенный или настольный (1)

Д x Ш x В, см (дюймы) – Морозильная камера

• 15 дюймов x 19,6 дюймов x 7,5 дюймов (1)
• 18 дюймов x 17,5 дюймов x 13 дюймов (1)
• 20,5 дюймов x 31 дюйм x 18,8 дюймов (1)
• 28 см x 1 х 39 см (11 дюймов x 15,5 дюймов x 6 дюймов) (1)
• 38 см x 37 см x 71 см (15 дюймов x 14,5 дюймов x 28 дюймов) (1)
• 43 см x 46 см x 32 см (17 дюймов x 18 x 12 дюймов) (1)

Д x Ш x В, см (дюймы) – В целом

• 25,8 дюйма x 23,5 дюйма x 58,8 дюйма (1)
• 25 дюймов x 23,6 дюйма x 33,9 дюйма (1)
• 26,5 дюйма x 28 дюймов x 65,2 дюйма (1)
• 30,2 дюйма x 32 дюйма x 70,2 дюйма (1)
• 31,6 дюйма x 35 дюймов x 76,2 дюйма (1)
• 33,6 дюйма x 8,6 дюйма x 6 1)
• Подробнее. ..

Д x Ш x В, см (дюймы) – Холодильник

• 18,5 дюйма x 27 дюймов x 51,5 дюйма (1)
• 18 дюймов x 21,3 дюйма x 21,1 дюйма (1)
• 19 дюймов x 20 дюймов x 35,3 дюйма (1)
• дюймов x 57,7 дюймов x 23,5 дюймов (1)
• 24,5 дюйма x 32 дюйма x 37,8 дюйма (1)
• 26,5 дюйма x 49 дюймов x 57 дюймов (1)
• Подробнее…

Количество полок

• 2 ADJ (1)
• 3 внутренних, 3 дверных (1)
• 3 внутренних, 5 дверных (1)
• 4 внутренних, 6 дверных (1)
• 4 внутренних, 7 дверных (1)
1 90 5 интерьер, 3 двери (1)
• Подробнее…

Диапазон температур, °C (°F) — морозильная камера

• от -12° до -18°C (1)
• от -15 до 1 (от 5 до 33F) (1)
• от -17 до -6 (от -1 до 21) (1)
• от -28 до -16 (от -18 до 3F) (1)

Диапазон температур, °C (°F) — холодильник

• от 1 до 10 (от 34 до 50 F) (1)
• от 2° до 10 °C (1)
• от 2 до 7 (от 36 до 45F) (1)
• от -9 до 7 (15-44) (1)

Длина штока/зонда

• 200 мм (1)

Интерьер Д x Ш x В, см (дюймы)

• 15 см x 15,0 см x 14 см (1)
• 27,9 см x 33 см x 17,7 (11 дюймов x 13 дюймов x 7 дюймов) (1)
• 27,9 см x 33 см x 17,7 см (11 дюймов x 13 дюймов x 7 дюймов) (1)
• 35,5 см x 19 см x 13,3 см (14 дюймов x 7,5 дюймов x 5,25 дюймов) (1)
• 36,8 см x 26,6 см x 24,2 см (14,5 дюймов x 10,5 дюймов x 9,5 дюймов) (1)
• 36 см x 36 см x 36 см (14 дюймов x 14 дюймов x 14 дюймов) (1)
• Подробнее. ..

Диаметр х В мм)

• 2 дюйма x 15,5 дюйма (1)

Воздушная или водяная рубашка

• Воздух (3)

Механическая или гравитационная конвекция

• Механический (3)
• Гравитационный (1)

Объем, л (куб. футов)

• 0,5 куб. фута (2)
• 1,4 куб. фута (2)
• 2,5 куб. фута (2)
• 5,0 куб. футов (1)
• Подробнее…

Внешний вид Д x Ш x В, см (дюймы)

• 10,375 дюйма x 18,25 дюйма x 30,125 дюйма (1)
• 30,875 дюйма x 15 дюймов x 41 дюйм (1)
• 55 дюймов x 35 дюймов. x 38 дюймов (1)

Размер платформы Д x Ш, см (дюймы)

• 45,7 см x 45,7 см (18 дюймов x 18 дюймов) (2)
• 45,7 см x 76,2 см (18 дюймов x 30 дюймов) (2)
• 13,9 см x 30,5 см (5,5 дюймов x 12 дюймов) (1)
• 15,8 см x 13,9 см (6,3 дюйма x 5,5 дюйма) (1)
• 1,5 см x 13,0 см x 24,7 см (1)
• 18,5 см x 10,5 см x 32,0 см (1)
• Подробнее. ..

Диапазон скоростей

• от 15 до 500 об/мин (4)
• от 40 до 400 об/мин (3)

Вес Емкость

• 22,7 кг (50 фунтов) (2)
• 15,9 (35 фунтов) (1)
• 34 кг (75 фунтов) (1)

Движение

• Орбитальный (4)
• Поршневой (1)
• Вращающийся (1)
• Вихревой (1)

Вес Грузоподъемность, кг (фунты)

• 15,9 кг (35 фунтов) (1)
• 2,0 кг (1)
• 22,7 кг (50 фунтов) (1)
• 2,2 кг (5 фунтов) (1)
• 20 кг 2

Вместимость ванны (л)

• 17 л (3)
• 23,8 л (1)

Порты для перчаток

• 2 (1)

Термометр

• Цифровой (1)

Читабельность

• 10 об/мин (1)

Емкость колбы (мл)

• 1000 мл (2)
• 100 мл (2)
• 250 мл (2)
• 500 мл (2)
• 2000 мл (1)
• 3000 мл (1)
• Подробнее. ..

Однородность температуры (±°C)

• 0,1°C (1)

Разрешение (°С)

• 1°C (1)

Перемешивание или неперемешивание

• Без перемешивания (2)
• С перемешиванием (2)

Максимальная температура вспышки °C (°F)

• 360°C (1)

4-местный или 8-местный

• 4 (1)
• 8 (1)

Диапазон проникновения (мм)

• от 0 до 620 мм (1)

Максимальная температура

• 99°C (1)

Размер трубки

• 1,5 мл (1)
• от 0,5 мл до 2 мл (1)

Стать Thomas Insider

Зарегистрироваться

Следуйте США

Twitter

Facebook

Instagram

Youtube

Обзор US

ОБЛАСТИ

• ОБЛЮДА США

  198.

• Заявление о доступности
• Кодекс поведения поставщиков

Ресурсы

• Блог
• Подкаст
• Опыт работы с клиентами
• Affiliations
• Research Links
• Government Resources

Support

• Sales & Support
• Quote/Service Request
• Credit Application
• International Sales
• Español El Servicio
• Privacy Policy
• Cookie Policy
• Условия покупки/возврата

Инструменты для покупок

• Статус заказа
• Быстрый заказ
• По поставщику
• По категориям от A до Z
• Популярные поисковые запросы

©Thomas Scientific, 2022 г. Все права защищены. Положения и условия

Основы контроля температуры : Технологии : REGLOPLAS

Принцип работы

При работе с водой под давлением используются термостаты с замкнутым контуром. Установка и, следовательно, циркулирующая вода находятся под давлением. Требуемое давление зависит от температуры на выходе. Расширение воды компенсируется расширительным баком/системой. Давление в агрегате и в контуре регулирования температуры повышается в результате зависящего от температуры расширения воды. Около 98 °C/208 °F вода в расширительном баке начнет испаряться, пока не будет достигнуто давление насыщения, соответствующее заданной температуре на выходе (например, избыточное давление 2,6 бар при 140 °C/285 °F). Это означает, что температура на выходе не зависит от существующего давления водяного контура.

Рис. 1: Терморегулятор Regloplas модели P160M для температур до 160 °C/320 °F:

Принцип работы

41 – Охладитель
E21 – Нагреватель
M10 – Насос с магнитным приводом
Y2 — Электромагнитный клапан (автоматическая доливка воды)
Y6 — Электромагнитный клапан (охлаждение)
Y8 — Электромагнитный клапан (сброс давления)
B8 — Датчик температуры
57 — Предохранительный клапан
56. 2 — Обратный клапан одностороннего действия
60 — Фильтр ( водяной контур)
S1 – Контроль уровня
F5 – Предохранительный термостат
61 – Манометр
M2 – Заправочный насос
Y18 – Выпуск электромагнитного клапана
16 – Система с нагревателем
17 – Система с охладителем
58 – Байпас
99 – Потребитель
Y16 – Электромагнитный клапан сжатого воздуха

Установки с водой под давлением могут использоваться для любого применения, в котором преимущества, связанные с водой, являются решающими, даже при температурах выше 90 °C/195 °F (например, высокая охлаждающая способность при малых размерах установки; литье пластмасс под давлением с температурой пресс-формы выше и ниже 90 °C/195 °F (переключение с воды на термомасло не требуется). устройство можно наполнить, даже если давление в водяном контуре ниже, чем давление в системе в устройстве, которое определяется температурой на выходе. Затем вода проходит через обратный клапан в систему. В дополнение к компонентам, описанным в разделе 2, из соображений безопасности требуется, чтобы устройства контроля температуры для работы с водой под давлением были оснащены следующими элементами: Односторонний обратный клапан предотвращает обратный ток воды, когда en давление в контуре, которое зависит от установленной температуры на выходе, выше, чем в водяном контуре. Предохранительный клапан открывается, когда давление в контуре становится слишком высоким. Манометр показывает давление в системе (статическое давление), которое представляет собой комбинацию давления из-за расширения воды и давления насыщенного пара. Электромагнитный клапан сброса давления используется для сброса давления в контуре регулирования температуры, чтобы его можно было безопасно отделить от потребителя. В зависимости от конфигурации агрегата он включается автоматически или вручную с помощью кнопки, как только вода остынет до температуры не менее 80 °C/175 °F.

После сброса давления потребитель может опорожняться с помощью всасывания при температуре ниже 80 °C/175 °F. (Этот предел необходим, так как температура кипения воды при всасывании ниже). Электромагнитный клапан всасывания должен быть открыт, чтобы воздух мог попасть в контур контроля температуры. Возможен также режим остановки утечки и опустошение потребителя посредством всасывания или выдувания. Установки с водой под давлением с максимальной температурой на выходе выше 140 °C/285 °F обычно оснащены насосом для заполнения, так как при температуре выше 140 °C/285 °F не всегда возможно повторное наполнение при давлении в водопроводе.

С водяными блоками под давлением возможно прямое охлаждение, что устраняет необходимость в отдельном охладителе. С прямым охлаждением связано несколько недостатков:

• Вода не может быть предварительно обработана ингибитором коррозии, поскольку к существующей воде постоянно добавляется новая вода (за исключением закрытых систем охлаждения)
• Опасность образования накипи и загрязнения в контуре регулирования температуры
• Плохое управление действие (большие колебания температуры)
• Макс. температура на выходе 100 °C/210 °F из-за испарения горячей воды, выходящей во время охлаждения.

Наибольшее преимущество прямого охлаждения заключается в его значительно более высокой охлаждающей способности, что наиболее полезно для приложений с низкими температурами потребителя (например, 30 °C/85 °F).
Решающим критерием для оценки преимуществ и недостатков любого метода должно быть конкретное применение.

Преимущества

• Хорошие свойства теплопередачи воды можно использовать при температурах от 90 °C/195 °F до приблизительно 160 °C/320 °F.
• Высокая холодопроизводительность в устройствах малого размера

вернуться к обзору

Самый важный компонент для успешного проектирования промышленных операций

Контроллеры температуры помогают обеспечить безопасность и эффективность производственных процессов в различных отраслях промышленности, устанавливая и поддерживая правильную температуру в лаборатории. Различные отрасли промышленности, такие как упаковка, производство продуктов питания и напитков и здравоохранение, используют блоки контроля температуры.

Принси А. Дж  | 09 августа 2020 г.

Терморегуляторы необходимы для регулирования и контроля температуры в различных промышленных системах. Такие блоки контроля температуры помогают промышленным предприятиям предотвращать повреждение компонентов лаборатории и эффективно обеспечивать безопасность операций. Уровни тепла в лаборатории должны поддерживаться тщательно, иначе это может привести к отказу системы, что в конечном итоге приведет к длительному простою, дополнительным затратам или дополнительной рабочей силе. Регуляторы температуры устанавливаются, чтобы таких проблем можно было избежать.

Важность установки регуляторов температуры

В лабораториях, где объекты нагреваются, охлаждаются или поддерживаются при заданной температуре. В такой ситуации атмосфера должна поддерживаться при заданной или уже установленной температуре, независимо от изменяющейся атмосферы вокруг нее.

Управление с разомкнутым контуром и замкнутым контуром — это два жизненно важных типа устройств контроля температуры . Разомкнутый контур представляет собой наиболее простую форму и обеспечивает непрерывный нагрев или охлаждение независимо от фактической выходной температуры.

В приложении с замкнутым контуром, напротив, температура на выходе постоянно измеряется и регулируется таким образом, чтобы поддерживать постоянную мощность на выбранной температуре.

Процветающий рынок лабораторных терморегуляторов

Акцент высокого уровня на лабораторной безопасности наряду с массовым расширением отраслей промышленности, особенно фармацевтической, пищевой и напитков, привел к положительному росту рынка лабораторных терморегуляторов в последнее время. годы. Прогнозируется, что рынок окажет значительное положительное влияние даже во время вспышки коронавируса.

Ведущие игроки рынка выступают с инициативами, чтобы сделать шаг вперед во время кризиса коронавируса. В апреле 2020 года компания Peter Huber Kältemaschinenbau AG, немецкий производитель регуляторов температуры, представила высокоточную «технологию контроля температуры» в условиях пандемии COVID-19. Эта технология в основном используется для производства реагентов для тестирования на коронавирус. Такие инициативы могут привести к росту мирового рынка лабораторных термостатов в период пандемии.

Использование регуляторов температуры в различных отраслях промышленности

В различных отраслях промышленности используются регуляторы температуры для обеспечения безопасности при производстве или других операциях. Некоторые из общих применений регуляторов температуры в промышленности включают термоформовочные машины, машины для экструзии пластмасс и литья под давлением, упаковочные машины, хранилища пищевых продуктов, пищевую промышленность и банки крови.

Ниже перечислены некоторые из обычных применений регуляторов температуры:

1. Продукты питания и напитки

Это одно из наиболее важных применений регулятора температуры. Операции пищевой промышленности, такие как смешивание, заваривание, стерилизация, приготовление и выпечка, нуждаются в регуляторе температуры. Контроллеры имеют решающее значение для стандартизации температуры и/или времени процесса для обеспечения оптимальной производительности и результатов.

2. Здравоохранение

В здравоохранении терморегуляторы используются для повышения точности регулирования температуры. Лабораторное и испытательное оборудование, холодильное оборудование, автоклавы, инкубаторы, камеры выращивания кристаллов и испытательные камеры, где образцы должны быть сохранены или испытания должны выполняться в определенных температурных параметрах, являются наиболее распространенным оборудованием, где широко используется регулятор температуры.

3. Термическая обработка/печь

Регуляторы температуры являются важными частями печей и функций термообработки в керамических печах, печах, теплообменниках и котлах.

4. Упаковочная промышленность

Терморегуляторы также используются в упаковочной промышленности для обеспечения выпуска продукции высокого качества. Механизм, оснащенный аппликаторами клея, запаивающими стержнями, туннелями для термоусадочной пленки, функциями горячего расплава или аппликаторами этикеток, требует строго определенных температур и продолжительности процесса. Вот тут-то и возникает потребность в регуляторе температуры.

5. Производство пластмасс

Портативные охладители, сушилки, бункеры, а также формовочное и экструзионное оборудование оснащены встроенными регуляторами температуры.

Заключение

Подводя итог, можно сказать, что регуляторы температуры используются в самых разных отраслях промышленности для обеспечения безопасных и эффективных результатов.
