Бренд «Vacon» в настоящее время известен и узнаваем во многих отраслях промышленности, энергетики и коммунального хозяйства. Качество выполняемых проектов и качество сервиса является одним из важнейших критериев роста популярности продукции Vacon Plc на Российском рынке.

Преобразователь частоты – это электронное устройство, предназначенное для управления скоростью вращения асинхронного электродвигателя. Управление скоростью вращения позволяет экономить электроэнергию, продлить срок службы электродвигателя и коммутационного оборудования, а также увеличить степень автоматизации производства.

Совершенное векторное управление без и с датчиком обратной связи по скорости, быстродействующая микропроцессорная электроника и точное измерение электрических величин обеспечивает качественное управление электродвигателем.

Преобразователи частоты Vacon являются многофункциональными устройствами, подходящими для решения самых сложных задач.

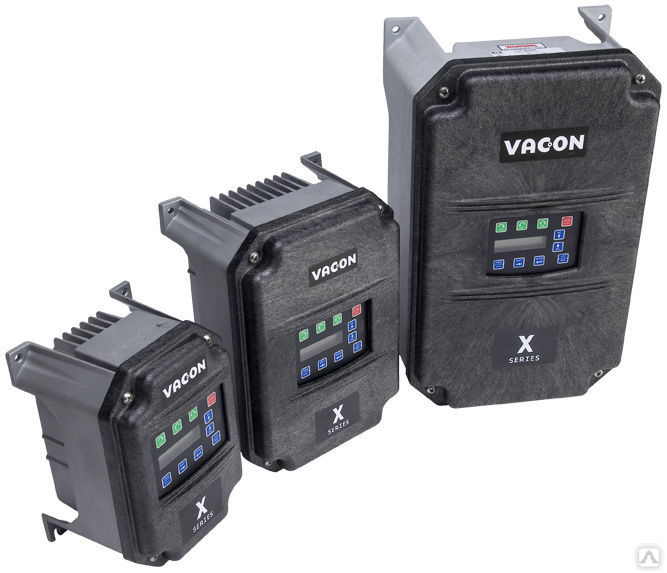

	Преобразователи частоты Vacon X Серия X компании Vacon – это семейство конструктивно прочных и помехо защищённых регулируемых приводов переменного тока, спроектированных и изготовленных для тяжёлых промышленных условий
	Преобразователи частоты Vacon 5X Новая серия Vacon X представляет собой семейство преобразователей частоты с повышенным уровнем защиты, специально предназначенных для эксплуатации в тяжелых промышленных условиях
	Преобразователи частоты Vacon 10 Интеллектуальное устройство преобразователя позволяет легко приспособить его для любых условий эксплуатации в соответствии с требованиями потребителя

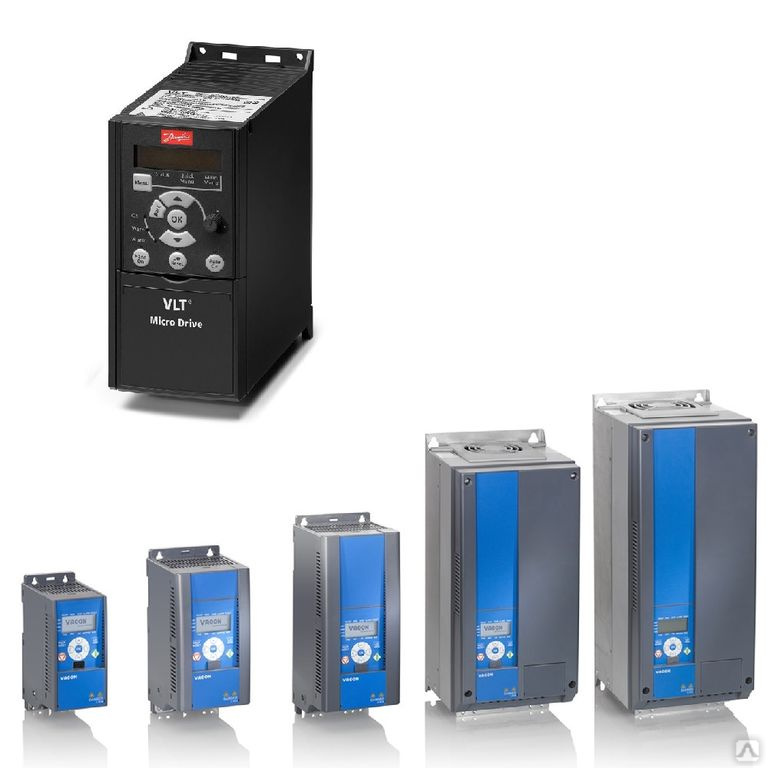

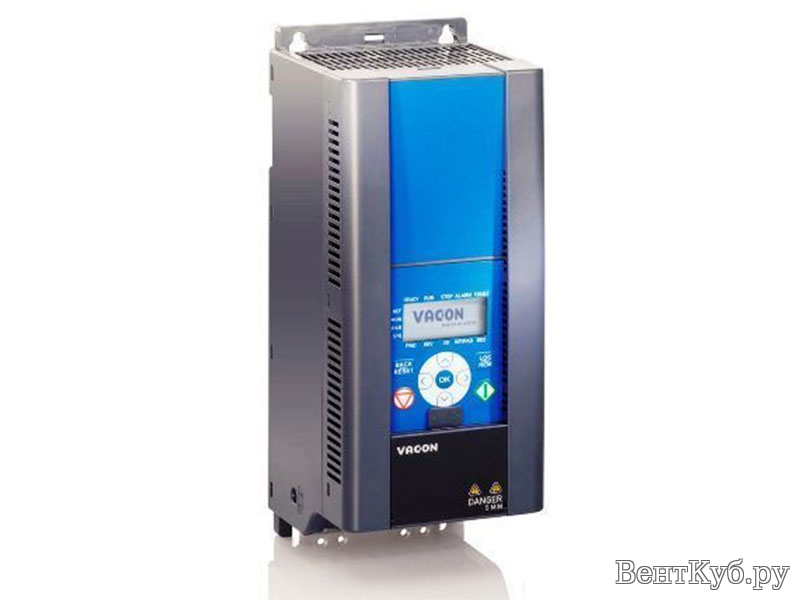

	Преобразователи частоты Vacon 20 Уровень эффективности Vacon 20 гораздо выше, чем можно ожидать от компактного привода переменного тока. Широкий диапазон мощности до 18,5 кВт и встроенный ПЛК значительно расширяют его адаптируемость
	Преобразователи частоты Vacon 20X В приводах Vacon 20X компания Vacon использовала свой опыт производства закрытых приводов высокого класса с бесчисленными возможностями децентрализации
	Преобразователи частоты Vacon 20 Cold Plate Vacon 20 Cold Plate имеет те же самые функции, что и Vacon 20, включая встроенный ПЛК согласно стандарту МЭК 61131-3, и аналогичный диапазон мощности
	Преобразователи частоты Vacon CX Преобразователи частоты имеют знак СЕ и удовлетворяют самым жестким требованиям директив по ЭМС, установленных ЕС. Высокая помехоустойчивость и небольшое излучение электромагнитных помех достигнуты за счет специальной оболочки

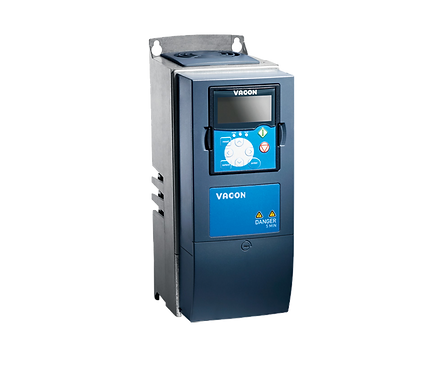

	Преобразователи частоты Vacon 100 INDUSTRIAL Vacon 100 – это многоцелевой привод, которому можно найти сотни разных применений. Универсальность – вот что отличает его от конкурентов, а функции, которыми он снабжен, упрощают его эксплуатацию и техобслуживание
	Преобразователи частоты Vacon 100X Vacon 100X устанавливает новые стандарты технического уровня для децентрализованных приводов. С диапазоном мощностей до 30 кВт – не превзойдённом конкурентами – у него максимально расширенные возможности регулирования
	Преобразователи частоты Vacon 100 HVAC Преобразователи частоты серии Vacon 100 являются третьим поколением приводов Vacon и логическим продолжением цепочки преобразователей частоты серий NXS и NXP

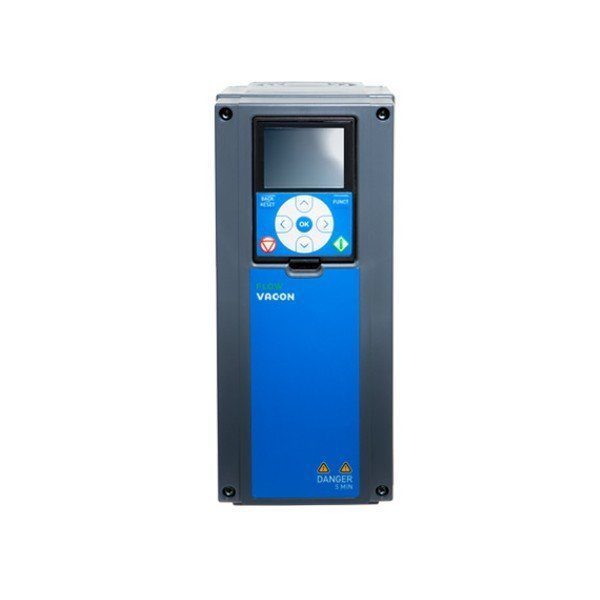

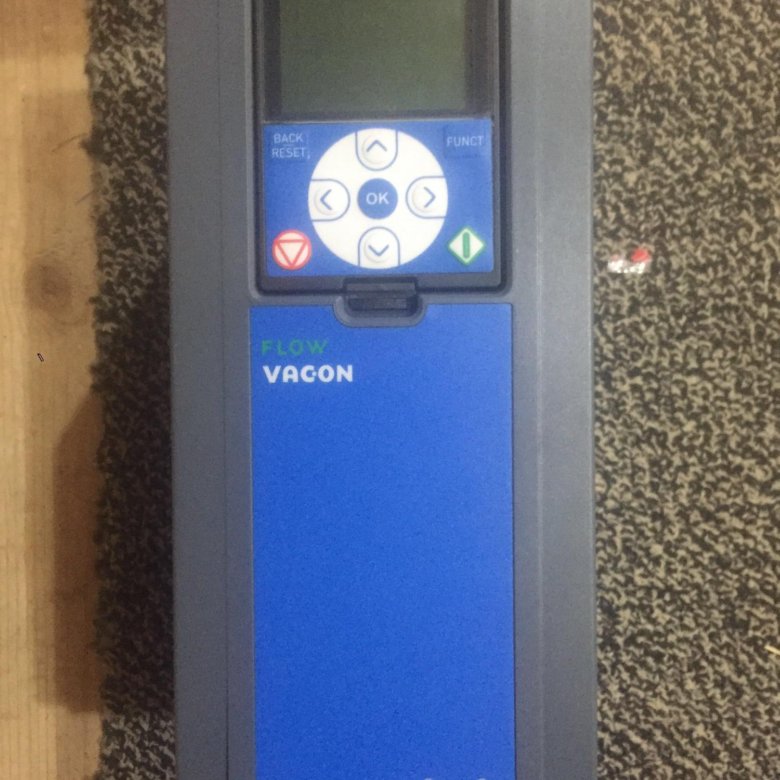

	Преобразователи частоты Vacon 100 FLOW Vacon 100 FLOW – это привод переменного тока, предназначенный для улучшения регулирования расхода в системах водоподготовки и очистки сточных вод, а также в системах автоматизации зданий
	Преобразователи частоты Vacon NXS в напольном исполнении Оригинальная конструкция преобразователя частоты, позволила добиться отличной защиты от помех. Цепь независимого отключения гарантирует правильную работу алгоритмов управления электродвигателем, а также защит преобразователя частоты и мотора, компонентов и системы охлаждения

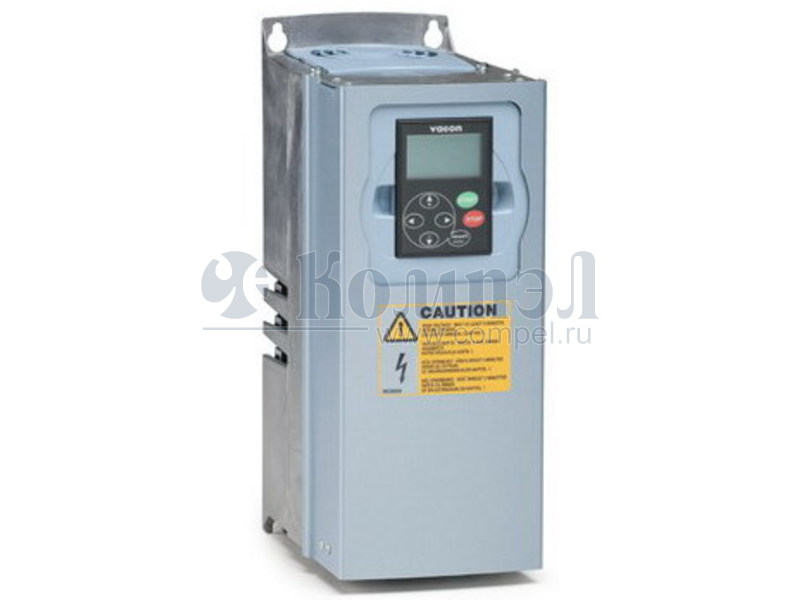

	Преобразователи частоты Vacon NXP Качество и надежность производственного процесса в большинстве случаев зависит от точности и быстродействия управления электродвигателями. Преобразователь частоты Vacon NXP разработан специально для обеспечения превосходного управления двигателем при любых условиях
	Преобразователи частоты Vacon NXP Air Cooled c воздушным охлаждением Vacon NXP – это привод переменного тока с воздушным охлаждением для всех областей применения, где требуется конструкционная прочность, динамичные характеристики, точность и высокая мощность. Эта серия приводов с воздушным охлаждением может работать с любым оборудованием мощностью от 0,75 до 2000 кВт
	Преобразователи частоты Vacon NXP Liquid Cooled с жидкостным охлаждением Преобразователи частоты NX Liquid Cooled (NXW), как и преобразователи частоты серии NX, построены по модульному принципу аппаратного и программного обеспечения
	Преобразователи частоты Vacon NXP Common DC Bus с общей шиной постоянного тока Компания Vacon предлагает полный ассортимент приводных модулей с общей шиной постоянного тока. В это семейство изделий входит ряд выпрямительных модулей, инвентарных модулей и модулей тормозных переключателей во всём диапазоне мощностей до 2,2 МВт и напряжений от 380 до 690 В пер. тока
	Сетевой преобразователь Vacon NXP Grid Converter Сетевой преобразователь Vacon NXP – это альтернативный источник электропитания в портах и на судах, потребляющий меньше топлива, что снижает его негативное влияние на окружающую среду, и обеспечивающий большую эффективность
	Преобразователи частоты Vacon NXP System Drive Настроен и собран для ваших нужд – и неважно, хотите вы управлять одним или несколькими двигателями
	Преобразователи частоты Vacon NXС Vacon NXС – серия преобразователей частоты шкафного исполнения, собираемых из стандартных компонентов. Серия предназначена для двигателей больших мощностей, токи от 385 A (380 – 500 В) и от 261 A (525 – 690 В). Силовые части преобразователей частоты большой мощности производятся в виде модулей с защитой IP00
	Преобразователи частоты Vacon NXC закрытого типа Привод переменного тока Vacon NXC закрытого типа компактен и тщательно испытан. Это идеальное решение, когда необходим легко приспосабливаемый, выносливый и удобный в эксплуатации промышленный привод переменного тока в диапазоне мощностей от 110 кВт до 2 МВт
	Преобразователи частоты Vacon NXC с низким уровнем гармоник Привод Vacon NXC с низким уровнем гармоник питает «чистой» энергией, показывая при этом эффективные результаты в неблагоприятных условиях эксплуатации. Он обеспечивает рекуперативное торможение, возвращая всю неиспользованную энергию в сеть
	Преобразователи частоты Vacon NXL Компактная конструкция и удобство монтажа выгодно отличают преобразователи частоты Vacon NXL. Модули с классами защиты IP21 и IP54 предназначены для монтажа на стену, а также могут устанавливаться в шкафы. Благодаря встроенным входному дросселю переменного тока и фильтрам ЭМС ПЧ Vacon NXL
	Высоковольтные преобразователи частоты VEDADRIVE Преобразователи частоты VEDADRIVE предназначены для управления асинхронными и синхронными двигателями высокого напряжения. В преобразователях частоты VEDADRIVE применяется топология последовательного подключения силовых ячеек. Данная топология позволяет гибко конфигурировать величину напряжения в фазе, за счёт изменения количества последовательно подключаемых силовых ячеек
	Дополнительные устройства Vacon Эксплуатация привода переменного тока с использованием сетевой шины уменьшает затраты на систему, ускоряет обмен данных и повышает его эффективность, а также упрощает интерфейс пользователя

Конфигуратор привода Vacon

Конфигуратор Vacon

О компании Vacon

Vacon (Вакон) – финский производитель преобразователей частоты для большого числа применений во всех областях промышленности и коммунального хозяйства. В настоящий момент компания Vacon выпускает преобразователи частоты на широкий диапазон мощностей (от 300 Вт до 5 МВт) и напряжений (от 220 В до 690 В).

Продукты Vacon используют чистые технологии и применяются для управления частоты вращения двигателей, работающих в промышленности и строительстве, а также в электрогенераторах, использующих возобновляемую энергию.

Штаб-квартира Vacon находится в городе Вааса, на западном побережье Финляндии. Первые дочерние компании Vacon были созданы в Германии и Швеции уже в 1995 году. После этого, дочерние компании были созданы в Италии, Испании, Нидерландах, Великобритании, Австрии, России, Франции, Норвегии и Бельгии. На сегодняшний день более 90% оборота Vacon составляет экспорт.

Новости компании

	01.04.2022 Работа «Данфосс» в России. Сообщение от руководства компании 1 апреля 2022 года группа компаний Danfoss объявила о своем решении начать подготовку к контролируемому выходу из бизнеса в России и Беларуси.
	13.10.2021 VACON 1000 – новые преобразователи частоты среднего напряжения В линейке «Данфосс» появилась новая модель частотных преобразователей среднего напряжения для управления синхронными и асинхронными двигателями.
	20.06.2019 Расширение модельного ряда VACON 100 Семейство преобразователей частоты VACON 100 FLOW и VACON 100 Industrial пополнил новый типоразмер MR11, а для MR9 были расширены доступные мощности.
	28.01.2019 Стабильность груза с VACON® NXP Функция преобразователя частоты, предотвращающая раскачивание, увеличивает производительность кранового оборудования до 15%.
	10.09.2018 Инновационная система электромагнитного перемешивания для «ОМЗ-Спецсталь» Технология EMS значительно увеличила производительность предприятия.
	07.08.2018 Прекращение поставок Vacon 100 HVAC
	09.07.2018 VACON DCGuard – эффективное устройство защиты цепей постоянного тока Инновационное решение в течение нескольких микросекунд обеспечит отключение тока.
	02. 07.2018 VACON 100 FLOW добавлен в систему Cloud-Control Разработка позволяет применять дистанционный контроль в системах водоснабжения и водоотведения.
	01.03.2018 Новая технология Danfoss Drives обеспечивает высокое качество металла Представляем инновационный метод электромагнитного перемешивания EMS на базе преобразователя частоты VACON.
	11.01.2018 Фильтры VLT стали доступны для преобразователей частоты VACON 100 Компания «Данфосс» унифицирует продуктовый ряд приводной техники Danfoss Drives.

Коды ошибок частотного преобразователя Vacon

Тольятти

Частотные преобразователи относятся к сложной промышленной электронике достаточно дорогой и в тоже время широко распространенной по всему миру. На сегодняшний день трудно себе даже представить какое-либо производство, на котором бы не работало данное промышленное оборудование.

К сожалению, в процессе эксплуатации выходит из строя даже самое надежное промышленное оборудование. В данной статье мы разберем частотный преобразователь Vacon, точнее коды ошибок частотного преобразователя Vacon 10, с полной расшифровкой и рекомендациями по их устранению. Частотники в наше время нашли широкое применения в абсолютно всех сферах промышленности управляя как мини моторами в оргтехнике, так и гигантскими двигателями в горнодобывающей промышленности.

Для простоты общения со столь сложной электроникой все частотные преобразователи оснащены небольшими дисплеями с помощью которых выводятся информационные сообщения с кодами ошибок, расшифровав которые можно сразу же узнать причину ее возникновения. Если учесть распространенность данной промышленной электроники, то появляется острая нужда в расшифровке кодов ошибок частотных преобразователей.

Данная статья даст вам возможность не совершать ошибок, и в добавок поможет самостоятельно определять и устранять ту или иную причину повлекшую за собой аварийную остановку частотных преобразователей Vacon 10-ой серии.

Частотный преобразователь Vacon ошибки и расшифровка кодов ошибок с рекомендациями по их устранению.

Список ошибок частотного преобразователя VACON с рекомендацией по их устранению.

Код ошибки	Расшифровка кода	Возможная причина	Устранение
1	Перегрузка по току	Преобразователь частоты обнаружил слишком большой ток (>4*IN) в кабеле двигателя: резкое и существенное увеличение нагрузки короткое замыкание в кабелях двигателя неподходящий двигатель.	Проверьте нагрузку. Проверьте типоразмер двигателя. Проверьте кабели.
2	Перегрузка по напряжению	Напряжение звена постоянного тока превысило допустимый внутренний предел: слишком малое время замедления большие броски напряжения в сети.	Увеличьте время замедления (Par.4.3 или Par.4.6)
3	Замыкание на землю	При измерении тока был обнаружен чрезмерный ток утечки при пуске: нарушение изоляции кабелей или двигателя.	Проверьте кабели двигателя и двигатель.
8	Отказ системы	Отказ компонента. Сбой в работе.	Сбросьте отказ и выполните перезапуск. При повторном появлении отказа свяжитесь с ближайшим распространителем. ВНИМАНИЕ! При отказе F8 необходимо уточнить субкод отказа с меткой Id xxx в меню истории отказов!
9	Пониженное напряжение	Напряжение звена постоянного тока вышло за допустимый нижний внутренний предел- наиболее вероятная причина: Слишком низкое напряжение питания. Внутренний отказ в преобразователе частоты. Потери мощности.	В случае временного прерывания напряжения питания сбросьте отказ и выполните перезапуск преобразователя частоты. Проверьте напряжение питания. Если с ним все в порядке, то произошел внутренний отказ. Свяжитесь с ближайшим распространителем.
11	Отказ выходной фазы	При измерении тока обнаружено отсутствие тока в одной фазе двигателя.	Проверьте кабель двигателя и двигатель.
13	Пониженная температура преобразователя частоты	Температура радиатора ниже – 10 °C	Проверьте температуру окружающего воздуха.
14	Перегрев преобразователя частоты	Радиатор перегрет.	Убедитесь, что не перекрыт поток охлаждающего воздуха. Проверьте температуру окружающего воздуха.  С учетом температуры атмосферного воздуха и нагрузки двигателя убедитесь, что не используется слишком высокая частота переключений.
15	Опрокидывание двигателя	Сработала защита от опрокидывания двигателя.	Убедитесь, что вращение двигателя не затруднено.
16	Перегрев двигателя	Температурная модель двигателя в преобразователе частоты обнаружила перегрев двигателя. Двигатель перегружен.	Уменьшите нагрузку двигателя. При отсутствии перегрузки двигателя проверьте параметры температурной модели двигателя.
17	Недогрузка двигателя	Сработала защита от недогрузки двигателя.	Проверьте двигатель и нагрузку на предмет поврежденных ремней или сухих насосов.
22	Ошибка контрольной суммы ЭСППЗУ	Отказ сохранения параметра. Сбой в работе. Отказ компонента.	Свяжитесь с ближайшим распространителем.
25	Отказ по микроконтроллерно му сторожевому таймеру	Сбой в работе. Отказ компонента.	Сбросьте отказ и выполните перезапуск. При повторном появлении отказа свяжитесь с ближайшим распространителем.
27	Защита от противо- ЭДС	Привод обнаружил, что магнитный двигатель работает в состоянии пуска. Вращающийся двигатель с постоянными магнитами.	Убедитесь, что при подаче команды пуска нет вращающегося двигателя с постоянными магнитами.
34	Связь по внутренней шине	Помехи окружающей среды или неисправное оборудование.	При повторном появлении отказа свяжитесь с ближайшим распространителем.
35	Неправильное применение	Некорректная работа приложения.	Свяжитесь с ближайшим распространителем.
41	Перегрев IGBT	Сигнал перегрева срабатывает, когда температура переключателя IGBT превышает 110 °C.	Проверьте нагрузку. Проверьте типоразмер двигателя. Выполните идентификационный прогон.
50	Выбор аналогового входа 20% – 100% (заданный диапазон сигнала 4 … 20 мA или 2 … 10 В)	Ток аналогового входа < 4 мА; Напряжение аналогового входа < 2 В. Оборван или не закреплен кабель управления. Отказ источника сигнала.	Проверьте текущую схему контура.
51	Внешний отказ	Отказ цифрового входа. Цифровой вход был запрограммирован как вход для внешнего сигнала отказа и является активным.	Устраните все отказы внешних устройств.
53	Отказ шины Fieldbus	Нарушено информационное соединение между ведущей управляющей шиной Fieldbus и управляющей шиной привода.	Проверьте правильность монтажа. Если монтаж в порядке, то свяжитесь с ближайшим распространителем компании Vacon.
55	Неправильный запуск	Одновременное движение вперед и назад.	Проверьте одиночный управляющий вход/ выход 1 и одиночный управляющий вход/ выход 2.
57	Сбой идентификации	Ошибка идентификационного прогона.	Команда прогона была удалена до завершения идентификационного прогона. Двигатель не подключен к преобразователю частоты. Нет нагрузки на вале двигателя.

Панель управления частотного преобразователя Vacon 10	Дисплей частотного преобразователя Vacon 10
Стандартная конфигурация входа/выхода и подключение Vacon 10.

Скачать руководство пользователя для частотных преобразователей Vacon 10-й серии.

Сброс ошибок и Ремонт частотников Vacon в сервисном центре

Компания «Кернел» производит ремонт промышленной электроники и оборудования с 2002 года. За это время мы накопили колоссальный опыт в том числе опыт в ремонте частотных преобразователей. Ремонт подобной промышленной электроники ответственное и сложное занятие, требующие максимальной отдачи, профессионализма и максимально полной материальной базе.

Специалисты нашего сервисного центра уделяют максимальное внимание к качеству исполнения ремонта, программирования и настройке промышленного преобразователя частоты, не зависимо от производителя данного промышленного оборудования. Именно поэтому мы смело даем гарантию на все выполненные работы шесть месяцев.

Ремонт частотного преобразователя Vacon производится исключительно с использованием оригинальных запасных частей, на компонентном уровне с применением высокотехнологичного оборудования, квалифицированным персоналом с инженерным образованием.

Если на вашем производстве появились проблемы с частотным преобразователем, которые вы не можете решить самостоятельно, мы всегда рады вам помочь. Обращайтесь в сервисный центр «Кернел». Специалисты нашей компании в минимальные сроки проведут глубокую диагностику и последующий ремонт частотного преобразователя. Оставьте заказ на ремонт оборудования используя форму на сайте, либо свяжетесь с нашими менеджерами, сделать это очень просто.

Как с нами связаться

У вас остались вопросы, связанные с ремонтом, сбросом ошибок, программированием и настройкой частотных преобразователей? Задайте их нашим менеджерам. Связаться с ними можно несколькими способами:

• Заказав обратный звонок (кнопка в правом нижнем углу сайта)
• Посредством чата (кнопка расположена с левой стороны сайта)
• Позвонив по номеру телефона: +7(8482) 79-78-54; +7(917) 121-53-01
• Написав на электронную почту: 89171215301@mail. ru

Далеко не полный список производителей промышленной электроники и оборудования, ремонтируемой в нашей компании.

• Другие услуги по ремонту промышленной эелектроники и оборудования
  • Частотный преобразователь Danfoss, ошибки частотника
  • Ошибки частотного преобразователя Веспер
  • Ошибки частотного преобразователя Omron mx2, коды ошибок
  • Ошибки частотного преобразователя Шнайдер
  • Коды ошибок частотного преобразователя Lenze
  • Коды ошибок частотного преобразователя ABB
  • Коды ошибок частотного преобразователя Siemens
  • Коды ошибок частотного преобразователя invt
  • Коды ошибок частотного преобразователя Delta
  • Ошибки частотного преобразователя KEB
  • Коды ошибок частотного преобразователя Mitsubishi
  • Ошибки частотного преобразователя Emerson
  • Коды ошибок частотного преобразователя ESQ
  • Коды ошибок частотного преобразователя Vacon
  • Все статьи по ремонту промышленной электроники и оборудования

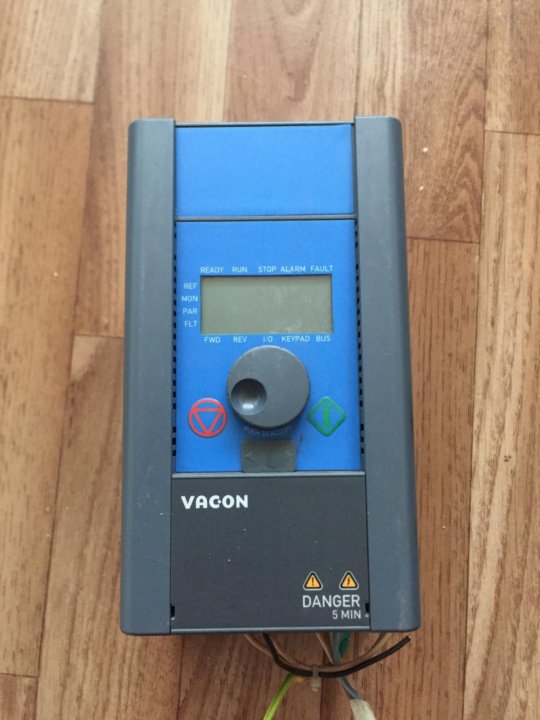

Частотный преобразователь Vacon 10

Весь каталог – частотные преобразователи

Vacon 10 – компактный частотный преобразователь предназначенный для различных применений в диапазоне мощностей от 0,25 до 5,5 кВт, он предлагает максимальную гибкость с учетом потребностей пользователя к электроприводу переменного тока.

Интеллектуальное устройство преобразователя Vacon 10 machinery позволяет без особого труда приспособить его для разных эксплуатаций в соответствии с требованиями пользователя. Уникальная интерфейсная плата Vacon 10 предоставляет несколько вариантов заводских интерфейсов, а также дает возможность применения пользовательских настроек.

Преобразователи частоты Vacon 10 самые компактные приводы на рынке продукции, малые размеры позволяют использовать преобразователи в случаях, когда экономия места имеет важное значение. Vacon 10 имеет встроенный ЭМС фильтр, а также интеллектуальную навигацию и удобный интерфейс пользователя. Конструкция преобразователя может позволить пользователю при необходимости установить собственный интерфейс.

Vacon 10 Machinery может использоваться в промышленном применении благодаря своему интерфейсу, который с помощью небольших модификаций способен решить самый широкий круг задач.

Vacon 10 Machinery 208.

..240В, 1~3-Ф двигатель

Тип преобразователя	Номинальный ток и мощность на валу			Типоразмеры
	P (кВт)	I ном(А)	1,5 x I ном (А)
Vacon 0010-1L-0001-2	0.25	1.7	2.6	MI1
Vacon 0010-1L-0002-2	0. 37	2.4	3.6
Vacon 0010-1L-0003-2	0.55	2.8	4.2
Vacon 0010-1L-0004-2	0.75	3.7	5.6
Vacon 0010-1L-0005-2	1.1	4.8	7. 2	MI2
Vacon 0010-1L-0007-2	1.5	7.0	10.5
Vacon 0010-1L-00011-2	2.2	11.0	16.5	MI3

Vacon 10 Machinery 380…480В, 1~3-Ф двигатель

Тип преобразователя	Номинальный ток и мощность на валу			Типоразмеры
	P (кВт)	I ном(А)	1,5 x I ном (А)
Vacon 0010-3L-0001-2	0. 37	1.3	2.0	MI1
Vacon 0010-3L-0002-2	0.55	1.9	2.9
Vacon 0010-3L-0003-2	0.75	2.4	3.6
Vacon 0010-3L-0004-2	1.1	3. 3	5.0
Vacon 0010-3L-0005-2	1.5	4.3	6.5	MI2
Vacon 0010-3L-0006-2	2.2	5.6	8.4
Vacon 0010-3L-0008-2	3.0	7.6	11. 4	MI3
Vacon 0010-3L-0009-2	4.0	9.0	13.5
Vacon 0010-3L-00012-2	5.5	12.0	18.0

Основные размеры частотного преобразователя Vacon 10

	Высота (мм)	Ширина (мм)	Диаметр (мм)
MI1	157	66	98
MI2	195	90	102
MI3	251	100	109

Условные обозначения преобразователя частоты Vacon 10 Machinery

(Vacon 0010) номенклатура изделия,(1L) число фаз питающего напряжения,(0001) номинальный ток,(4) номинальное напряжение,(Machinery) серия.

Преобразователь частоты Vacon 10 имеет несколько модификаций платы управления, которые называются API – Application Interface (Интерфейс пользователя). На сегодня существует стандартный набор плат управления (модификаций) с разным интерфейсом пользовательским интерфейсом. Преобразователь частоты Vacon 10 оптимально адаптирован под конкретно заданную задачу, а также под создание специализированного программного обеспечения для пользователя, если это имеет необходимость. По заказу возможно изготовление частотного преобразователя со специальной платой управления, или оригинальным интерфейсом, полностью отвечающим требованиям пользователя.

Vacon предлагает в заводской комплектации следующие наборы API:

• Full – Полный интерфейс API.
• Limited – Ограниченный интерфейс API.
• RS-485 – Интерфейс RS-485 API.

Стандартные интерфейсы преобразователя частоты Vacon 10

	Полный	Ограниченный	RS-485
+10 В задание	да	да	–
+24 В вых	да	да	да
DI дискретные выходы	6	3	1
AI аналоговые выходы	2 (В и мА)	1 (В и мА)	–
AO аналоговый выход	1	–	–
DO дискретный выход	1	–	–
Реле	2	1	1
RS-485	да (Modbus RTU)	да (Modbus RTU)	да (Modbus RTU)

Пользовательский API

У Вас особенные требование к настройкам интерфейса, ставшими брендом или даже стандартной функцией в Ваши продуктах? С новым подходом к конструктивному исполнению платы управления, который получил название API интерфейса, у Вас появляется возможность создать собственный аппаратный API интерфейс. Vacon поможет Вам создать условия, необходимые для разработки и производства желаемого продукта.

Частотный преобразователь Vacon 10 Machinery имеет стандартные средства разработки приложений пользователя Vacon PC tools. В которые включена среда Vacon ТС61131-3 Engineering Tool, предназначенная для разработки встраиваемых приложений которые учитывают специфику требований заказчика. Вы можете сами создать пакет специализированных приложений для пользователя.

ЭМС и среда использования

Vacon 10 machinery удовлетворяет европейским нормам требований EM 61800 2004г, которые устанавливают ограничения на излучаемые электромагнитные помехи и на невосприимчивость к возмущениям в радиочастотном диапазоне. Существует два вида сред эксплуатации это коммунальные и промышленные электрические сети.

Стандарт EN61800-3 (2004)	Среда эксплуатации	Класс Vfcon	Vacon 10 Machinery 208. ..240 В	Vacon 10 Machinery 380…480 В
С2	коммунальные	H	Встроенны фильтр	Встроенны фильтр
С3	промышленные	L	Встроены фильтр	Встроены фильтр
С4	промышленные	N	Без фильтра	Без фильтра
С4	промышленные	T	Убрать винт (см. руководство)	Убрать винт (см. руководство)

Инструменты для Vacon 10

Компания Vacon предлагает огромный набор инструментов на рынке микроприводов. Функциональные возможности Vacon 10 дают клиентам возможность программирования, эксплуатации или контроля данного устройства так, как это обычно предусмотрено в приводах больших размеров.

Сервисное программное обеспечение

Vacon 10 machinery поддерживает существующие средства Vacon PC tools для обеспечения требуемой функциональности. Программы предназначены для следующих задач: эксплуатация, осуществление контроля, загрузка различных приложений и прикладное программирование. Программное обеспечение доступно на сайте www.vacon.com.

С помощью простых и доступных средств программирования Vacon NCDrive, Vacon NCLoad и Vacon NC61131-3 Engineering Tool Вы можете разработать свое собственное пользовательское приложение для всей линейки преобразователей частоты Vacon 10. Компьютер подключается к приводу с помощью специального адаптера MCA (опция) или с помощью кабеля. Для подключения может использоваться либо стандартный USB-кабель (опция), либо специальный кабель Vacon RS-485(опция).

Микро Коммуникационный адаптер – MCA

С помощью MCA пользователь может загружать или копировать параметры без подачи сетевого напряжения питания на преобразователь частоты. Это позволяет пользователю настраивать преобразователь до первого подключения к сетевому напряжению.

Подключение сети	Напряжение на входе Uвх	380…480 В, -15% … +10 3~ 208…240 В, -15 %…+10% 1~
	Частота на входе	45…66 Гц
	Подключние к сети	Не чаще одного раза в минуту (в обычном режиме)
Подключение двигателя	Входное напряжение	0. ..Uвх
	Входной ток	Длительны непрерывный номинальный ток Iном при температуре воздуха макс. +50C перегрузка 1,5x перегрузка 1,5 x Iном макс. 1 мин/10 мин
	Пусковой ток	2 x Iном в течение 2 с с периодом 20 с
	Пусковой момент	Момент зависит от двигателя
	Входная частота	0…320 Гц
	Разрешение по частоте	0.01 Гц
Характеристики управления	Метод управления	Напряжение/частота U/f Векторное управление без датчика с разомкнутым контуром
	Частота коммутации	1. ..16 кГц; Заводская установка 6 кГц
	Задание частоты	Разрешение 0,01 Гц
	Точка ослабления поля	30…320 Гц
	Время разгона	0,1…3000 с
	Время замедления	0,1…3000 с
	Тормозной момент	100% x Мн с дополнительным тормозным устройством только для (400 В, >= 1,5 кВт), 30% x Мн без дополнительного тормозного устройства
Условия окружающей среды	Рабочая температура окружающего воздуха	-10С (без инея) …+50С : номинальная нагрузочная способность Iном
	Температура хранения	-40C. ..+70C
	Относительная влажность	от 0 до 95% RH, без конденсации влаги и каплеобразования, без коррозийного воздействия
	Химические испарения в воздухе	IEC 721-3-3, блок в работе, класс 3C2
	Твердые частицы в воздухе	IEC 721-3-3, блок в работе, класс 3S2
	Высота над уровнем моря	100% нагрузочная способность (без снижения номинальных параметров) до 1000 м, снижение номинальных параметров на 1% на каждые 100 м при высоте более 1000 м; максимальная высота 2000 м.
	Вибрации	3…150 Гц
	EN60068-2-6	Амплитуда смещения 1 мм (максимум) при 3. ..15,8 Гц. Максимальная амплитуда ускорения 1g при 15,8…150 Гц
	Удары	Испытание на удар (для соответствующего значения массы груза).
	IEC 68-2-27	Хранение и транспортировка: макс 15 g, 11 мс (в упаковке)
	Степень защиты корпуса	IP20
ЭМС	Помехоустойчивость	Соответствует стандарту EN61800-3 (2004)
	Излучения	230 В: ЭМС уровня Н: с внутренним фильтром радиопомех 400 В: ЭМС уровня Н: с внутренним фильтром радиопомех
Безопасность		Соответствует требования 61800-5-1, EN60204-1, СЕ, UL, cUL, IEC. Подробная информация на шильдике блока
Защиты	Защита напряжения звена постоянного тока	437 В – для серии 230 В, 874 В – для серии 400 В
	Защита при понижении напряжения звена постоянного тока	183 В – для серии 230 В, 333 В – для серии 400 В.
	Защита от короткого замыкания на землю	Короткое замыкание проверяется перед каждым пуском. В случае замыкания на землю в двигателе или кабеле двигателя защищен только преобразователь частоты
	Короткое замыкание на землю проверяется	Да
	Перегрузка двигателя	Да
	Заклинивание двигателя	Да
	Недогрузка двигателя	Да
	Максимальная токовая защита	Да, уровень срабатывания отсечки 4. 0 x Iном

Простой монтаж и ввод в эксплуатацию

• навигация по интеллектуальному меню
• минимальные размеры
• монтаж на DIN-рейке или крепление на винтах
• возможность установки блоков преобразователей в ряд
• применение пакета для разработки прикладных программ по индивидуальным требования пользователя Vacon NC61131-3 Engineering
• Возможность программирования копирования параметров при отсутствии сетевого напряжения питания.

Обширное аппаратное обеспечение

• встроенные ЭМС фильтры делают устройство пригодным для использования в коммерческих и промышленных сетях
• стандартная поставка в корпусе IP20
• предусмотрены опции для степеней защиты IP21 и NEMA1
• стандартные лакированные платы
• встроенный тормозной прерыватель в преобразователях с 3-фазным питанием 400 В, при мощности 1,5 кВт и выше
• вентилятор с датчиком температуры

Гибкая структура управления, предусматривающая:

• модульный принцип использования плат I/O
• канал связи RS-485/Modbus
• функцию ПИ регулятора
• возможность использования шин fieldus различных типов
• возможность подключения внешнего питания +24 В для платы API и шин fieldbus в случае отключения сетевого напряжения питания
• конструкция API платы с учетом специфики конкретного применения

Экологичность конструкции

• соответствует мировым стандартам (RoHS)
• материалы пригодны для переработки
• функция энергосбережения
• снижение уровней шума

Описание



---

Каталог – частотные преобразователи

Частотные преобразователи KEB Combivert F5 Basic
Частотные преобразователи KEB Combivert F5 Compact
Частотные преобразователи KEB Combivert F5 Application
Частотные преобразователи KEB Combidrive B6
Частотные преобразователи Vacon 10 Machinery
Частотные преобразователи Vacon 20
Частотные преобразователи Vacon NXL
Частотные преобразователи RI10
Частотные преобразователи RI100
Частотные преобразователи RI200
Частотные преобразователи Altivar 12 (Schneider Electric)
Частотные преобразователи Altivar 32 (Schneider Electric)
Частотные преобразователи Altivar 61 (Schneider Electric)
Частотные преобразователи Altivar 71 (Schneider Electric)

Частотные преобразователи Altivar 212 (Schneider Electric)
Частотные преобразователи Altivar 312 (Schneider Electric)
Частотные преобразователи Hyundai N50
Частотные преобразователи Hyundai N100
Частотные преобразователи Hyundai N300
Частотные преобразователи Hyundai N300P
Частотные преобразователи Hyundai N500
Частотные преобразователи Hyundai N700V
Частотные преобразователи Hyundai N700E
Частотные преобразователи Hyundai N5000
Частотные преобразователи Innovert IMD IBD
Частотные преобразователи Innovert h3000 – h4000
Частотные преобразователи Delta Electronics C2000

Преобразователь частоты сокращает выходной ток, что, в свою очередь, повышает мощность двигателя

Блок Vacon CXR — первый блок, способный возвращать «чистую энергию» обратно в сеть. Щелкните здесь, чтобы увеличить изображение

Компания Vacon, базирующаяся в Ваасе, Финляндия, разрабатывает и производит преобразователи частоты, представляющие собой электронные приводные устройства для плавного регулирования скорости асинхронных двигателей с короткозамкнутым ротором, обычно используемых в промышленном оборудовании. , вентиляторы, насосы, краны, лебедки и тд. Такие моторы по своей сути просты, долговечны и экономичны. Однако до того, как преобразователи частоты были представлены, они полагались на чрезвычайно неэффективный процесс дросселирования для управления скоростью вращения. Технология преобразователя частоты экономит энергию, защищает системы выработки электроэнергии от прямых пусковых нагрузок, создаваемых двигателями с короткозамкнутым ротором, и защищает оборудование от нагрузок при прямом пуске.

Компания утверждает, что является самым быстрорастущим поставщиком этих устройств в мире – в прошлом году ее оборот составил около 41 миллиона, что на 72% больше, чем в предыдущем году. Более 80% продукции экспортируется. Доступны преобразователи частоты от 0,55 кВт до 1,5 МВт, хотя компания надеется расширить этот диапазон в будущем.

На сегодняшний день около 1500 единиц оборудования компании нашли свое применение в оффшорном и морском секторах с носовыми подруливающими устройствами, кранами, грузовыми насосами, компрессорами, вентиляторами и вращающимся палубным оборудованием, особенно лебедками и кабелеукладочными барабанами.

Vacon сотрудничает с Kamewa Finland, в настоящее время являющейся частью Rolls Royce, с 1997 года, когда Kamewa начала активно продавать лебедки с преобразователями частоты. Две компании тесно сотрудничали в разработке индивидуальных приводов, отвечающих особым требованиям лебедочного бизнеса. На сегодняшний день лебедки Kamewa с преобразователями частоты Vacon поставлены на 23 корабля.

Одной из особенностей такого применения является то, что нагрузка на вращающееся оборудование часто может привести к тяге или движению двигателя, например, во время развертывания якорей и швартовных систем. В этих условиях генерируемая мощность обычно рассеивается с помощью так называемых «размыкающих резисторов», которые по существу тратят энергию в виде тепла. Чтобы дать некоторое представление о масштабах проблемы, две 140-тонные лебедки Kamewa, установленные в 1998 на судне снабжения Maersk Boulder, работающем в Южной Атлантике, мощностью 500 кВт каждый, были оснащены отключающими резисторами, способными выдерживать 750 кВт непрерывной мощности, генерируемой лебедкой в ​​периоды, когда она находится под «отрицательной нагрузкой». Несмотря на то, что резисторы имеют слишком большой размер, чтобы уменьшить износ, это большая мощность, которая не используется.

Чтобы использовать этот эффект, компания Vacon разработала регенеративный преобразователь частоты Vacon CXR. Агрегат мощностью от 2,2 кВт до 1,5 МВт оснащен активным входным мостом. Это дает ему возможность возвращать энергию в сеть питания. Большинство преобразователей, проданных до сих пор, были оснащены диодным мостовым выпрямителем со стороны источника питания. Хотя они надежны, диодный мост вызывает высокие гармонические искажения тока питания, а выходное напряжение часто ниже напряжения питания. Следовательно, энергия может передаваться только в одном направлении от питающей сети к двигателю. Катушки индуктивности переменного тока нужны совместно с диодным мостовым выпрямителем, чтобы контролировать искажения тока в разумных пределах – обычно около 30%. Для сравнения, блоки Vacon CXR имеют общее гармоническое искажение тока, как правило, не более 4%.

Внутри завода Vacon в Ваасе, Финляндия. Щелкните здесь, чтобы увеличить изображение

Низкое гармоническое искажение питающей мощности также означает, что потребляемый ток значительно ниже, чем у выпрямителя с диодным мостом. Следовательно, предохранители, кабели питания и трансформаторы могут быть небольшими, что также приводит к экономии средств. Также имеется возможность повышения выходного напряжения по отношению к напряжению питания. Например, при питании 400 В можно подать на двигатель выходное напряжение 500 В. В результате можно уменьшить выходные токи, компенсировать потери напряжения в кабеле и увеличить мощность двигателя. Vacon заявляет, что номинальная мощность обычно увеличивается до 25%.

Киммо Вайссенберг, ответственный за оффшорный бизнес Vacon, считает, что это самый большой прорыв в технологии преобразования частоты с момента ее появления. «Это позволяет передавать чистый, свободный от гармоник ток обратно в сеть для использования в других электрических приложениях. Блок также будет фильтровать энергию, возвращаемую от других устройств. Экономия энергии, которая может быть напрямую связана с экономией топлива, бортовые суда, оснащенные этой технологией, очень важны», — сказал Вайссенберг.

Например, компания недавно получила контракт на поставку блоков CXR для управления кабелеукладчиком на восьми судах, принадлежащих норвежской компании ODIM. В общей сложности на кораблях будет установлено более 400 двигателей для работы с кабелями, 36 из них мощностью 250 кВт каждый. Расчеты показывают, что экономия топлива составит порядка 50 % по сравнению с решением, основанным на тормозных резисторах.

В настоящее время 5% двигателей с короткозамкнутым ротором, используемых в промышленности, оснащены преобразователями частоты любого типа. Компания Vacon полагает, что преимущества этой технологии только начинают осознаваться и что в ближайшие несколько лет в этой области будет происходить быстрое развитие.

Преобразователь частоты Danfoss Vacon, 3 фазы, 525–690 В переменного тока, 50/60 Гц, 5,5 А, вход ! ВОТ ЭТО ДА !

• bigcommerce.com/s-1uwkvsfr/images/stencil/1280×1280/products/120517/490374/iac200008817.1__29991.1622240219.jpg?c=2?imbypass=on”>

В настоящее время: Доллары США: 1749,99 долларов США.

В наличии

Артикул:

ИАК200008817

СКП:

НСП00056А5Л0СССА1АФ003П00

Состояние:

Б/у

Вес:

85,80 фунтов

Доставка:

Рассчитано на кассе

Текущий запас: 8

поделиться на:

Описание продукта

Блок управления: CPASA1AF00CP00, блок питания: PA000565L00SSV; Выход 3 фазы ~0-U1 0-320 Гц 4,5/5,5 А

Клиенты также просмотрели

Краеугольный камень

В настоящее время: Доллары США: 199,99 долларов США

Товар б/у и в рабочем состоянии.

ФКЦ

В настоящее время: Доллары США: 79,99 долларов США

Товар абсолютно новый, но без оригинальной упаковки!

Евротерм

В настоящее время: Доллары США: $114,99

Продукт такой же, как у Eurotherm SUB35 для контроллеров Eurotherm серии 3500

Бимба

В настоящее время: Доллары США: 49,99 долларов США

Товар новый, включая оригинальную упаковку!

Эксм

В настоящее время: Доллары США: 99,99 долларов США

Товар б/у и в рабочем состоянии.

Пилз

В настоящее время: Доллары США: 19 долларов США9,99

Товар б/у и в рабочем состоянии.

Цефкон

В настоящее время: Доллары США: 5,99 долларов США

Товар б/у и в рабочем состоянии.

Макситрол Селектра

В настоящее время: Доллары США: 1999,99 долларов США.

Товар новый, включая оригинальную упаковку!

Аллен-Брэдли

В настоящее время: Доллары США: 249 долларов США0,99

Легкий урон

Хамфри

В настоящее время: Доллары США: 13,99 долларов США

Товар б/у и в рабочем состоянии.

1901-522-10-7867

МЕГАВАТТ – Электротехнические услуги

Megawatts является авторизованным системным интегратором приводов Danfoss/Vacon. Приводы имеют прочную основу для оптимизации работы в суровых условиях.

Узнайте больше.

Более подробную информацию о продукте см. в брошюрах и руководствах на сайте drive.danfoss.com. при швартовке в гавани, а также постоянно эксплуатировать оборудование на борту. 98% судов по-прежнему работают на дизельном топливе. Однако из-за более строгих глобальных правил, касающихся выбросов NOx, необходимо найти альтернативные виды топлива и другие технологические решения.

Морская и оффшорная промышленность ищет способы сократить потребление дизельного топлива и минимизировать выбросы. Переход к использованию более чистых видов топлива, таких как сжиженный природный газ (СПГ), уже начат. Будущее будет за движением в сторону эксплуатации полностью электрических судов. Тем временем владельцы верфей и судов все больше и больше вкладывают средства в морские гибридные системы, чтобы повысить гибкость проектирования и установки, оптимизировать эксплуатационные характеристики и минимизировать воздействие на окружающую среду. В настоящее время все типы судов, от небольших шаттлов до огромных авианосцев, могут использовать технологию гибридизации для более эффективной и чистой работы.

Преимущества очевидны:

• повышение производительности судна
• снижение выбросов
• снижение эксплуатационных расходов благодаря снижению расхода топлива
• снижение затрат на техническое обслуживание дизельных двигателей
• снижение уровня шума системы электроснабжения

Как работает гибридизация

Гибридизация использует приводы переменного тока в виде технологии преобразования энергии и сетевого преобразователя. ВЛТ 9Преобразователи частоты 0199 ® и VACON ^® используются, когда гибридное производство энергии используется с генераторами, а гибридные нагрузки используются, например, с движителями и кранами.

Гибридные суда работают с использованием двух или более источников энергии: главные двигатели и генераторы обычно сочетаются со встроенными накопителями энергии в виде батарей или суперконденсаторов. Намерение состоит в том, чтобы, во-первых, гибридизовать либо производство энергии, чтобы упростить оптимизацию основного двигателя, а во-вторых, гибридизировать все механизмы, потребляющие энергию, для оптимизации поведения машины.

Морская и оффшорная промышленность осознает потенциал использования гибридной энергии и инновационных двигательных систем. Они снижают выбросы и улучшают расход топлива, увеличивая интервалы обслуживания двигателя и срок его службы. Благодаря гибридным решениям можно даже уменьшить размер двигателя, сэкономив инвестиционные затраты и место на борту.

В производстве энергии гибкость проявляется в виде «времени». Накопление энергии дает генератору время, чтобы оптимально реагировать на изменения условий нагрузки. Что касается нагрузки, поведение загрузки не зависит от генерации и является постоянным во времени.

Подтвержденные отзывы и проектные цели эксплуатирующих гибридных судов показали, что использование решений с несколькими источниками энергии для силовых судов может снизить расход топлива на 20–30%. Вы можете остановить дизельный двигатель и запустить его от аккумулятора или генератора меньшего размера или отключить аккумулятор или генератор и снова запустить двигатель.

В случае специальных судов, таких как буксиры и вспомогательные суда, например, они проводят большую часть своего рабочего времени на холостом ходу с работающими и готовыми к работе главными двигателями, но на самом деле мощность не используется для движения. Благодаря гибридным решениям батареи и дизельные генераторы меньшего размера могут использоваться для подачи энергии на судно, когда оно находится на холостом ходу, в режиме ожидания, при маневрировании в гавани или переходе на короткие расстояния. Аналогичный процесс можно использовать в отношении паромов, курсирующих по стартовым/остановочным маршрутам и маршрутам по расписанию. Что касается динамического позиционирования, батареи могут использоваться для обеспечения энергии для движения до тех пор, пока дополнительный главный двигатель не будет запущен и ускорен, чтобы обеспечить долгосрочную мощность для движения.

Электрическая силовая установка

Вообще говоря, конструкция судов с современными электрическими силовыми установками, дизель-электрическими, СПГ-электрическими или даже полностью электрическими, может быть довольно легко преобразована в гибридное решение. В лучшем случае, просто добавив параллельную систему E-Storage, судно можно будет эксплуатировать, используя энергию аккумулятора, например, при пиковой нагрузке. В некоторых случаях оптимальным решением является использование распределения питания постоянного тока вместо традиционного распределения питания переменного тока или в сочетании с ним.

Валогенераторы

Многие дальнемагистральные суда все еще работают с прямой дизельной силовой установкой и вообще без электрической силовой установки. Эти суда могут повысить эффективность и оптимизировать мощность нагрузки главного двигателя и выбросы за счет добавления валогенератора/двигателя между гребным винтом и главным двигателем. Это решение, называемое Power Take Out и Power Take In, представляет собой электрическую надстройку, которая делает эти суда более эффективными и даже готовыми к гибридизации. В гибридных судах валогенератор/двигатель с технологией привода переменного тока позволяет оптимально управлять силовой установкой на различных скоростях, что позволяет экономить энергию.

Береговое электроснабжение

При использовании приводной техники в решении для берегового снабжения суда могут получать чистую энергию из местных сетей. Главные генераторы корабля можно полностью отключить, чтобы предотвратить ненужные выбросы NOx и углерода, а также шумовое загрязнение, пока судно стоит в доке.

Danfoss Drives предлагает приводы переменного тока VLT и VACON и инверторы, а также решения с низким уровнем гармоник в виде 12-импульсного привода и активных фильтров. Наше предложение по преобразованию энергии основано на технологии Active Front End AFE и преобразователях постоянного тока на случай, если потребуется система адаптации питания постоянного тока.
