Газовая колонка Вайлант – неисправности и методы их устранения, инструкция по ремонту в случае, когда газ колонка дает плохой напор горячей воды

2017-02-27 Сергей Фоменко

Возможные неисправности:

• Низкий напор горячей воды. Эта неисправность газовой колонки Вайлант возможна по нескольким причинам, попробуем подробно рассмотреть и разобраться в методах их устранения.
• Проблема с водяным узлом. Это можно определить, если пламя имеет голубой цвет, но горит слабо при хорошем давлении газа в магистрали. Или сначала жидкость имеет достаточную температуру, а со временем становится холодной. Это в 90% случаев износ мембраны.

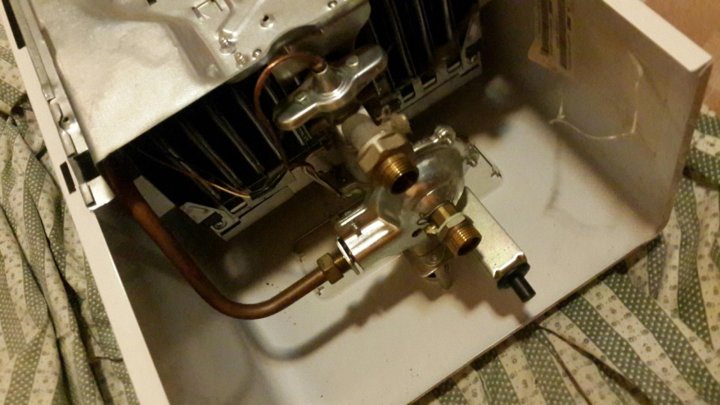

  Первое, что необходимо сделать это снять облицовку колонки. Снимите рычаг регулировки воды, под ним спрятан крепежный винт, открутите его крестовой отверткой. Также вытащите и газовую ручку, затем потяните обшивку на себя и снимите ее.

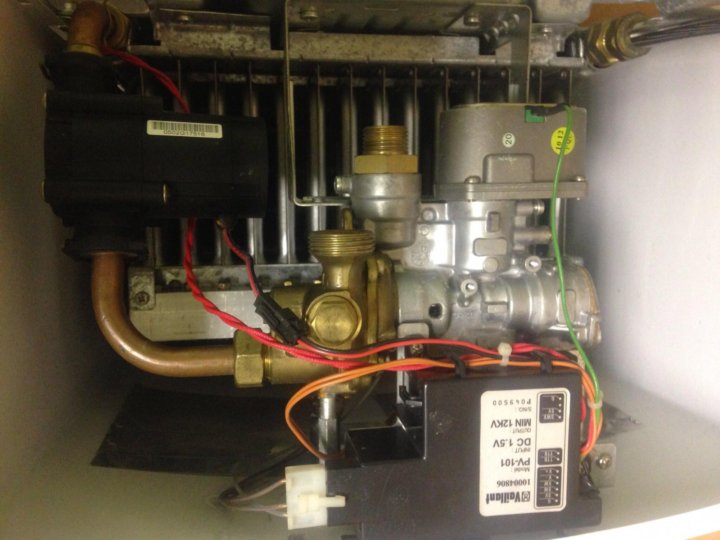

  Водяной узел расположен по центру и крепится двумя винтами к газовому блоку, к нему подсоединен теплообменник при помощи резьбовой гайки. Для того, чтобы снять узел, нам потребуется крестовая отвертка и ключ, чтобы открутить гайку теплообменника.

  Отсоедините провод пьезорозжига. Все, мы сняли наш узел, далее ключом на 8 выкрутите шесть винтов, которыми скреплен узел. Вытащите латунный штуцер, используя утконосы, снимите металлическую скобку, которой он закреплен. Мы добрались до середины нашего устройства.

  Пьезорозжиг газовой колонки

  Оцените визуально состояние мембраны, если она не растянута и не порвана, достаточно просто промыть ее. Если же обнаружены следы износа, замените ее на новую, рекомендуем приобрести силиконовую, так как она более долговечна.

  Также промойте сетчатый фильтр, через который поступает жидкость в устройство. Также возможно вышла из строя пружина, которая установлена на регуляторе протока жидкости, если это так, замените ее. Вот и весь ремонт, который можно выполнить своими силами в данном узле.

• Следующая часто встречающаяся причина плохого напора горячей воды это скопление в теплообменнике накипи.
  В инструкции к газовой колонке Вайлант прописан рекомендованный температурный режим 40-50 градусов, при котором будет меньше скапливаться и образовываться накипь на стенках теплообменника.

  Рекомендуется нагревать воду до такой температуры, чтобы не требовалось разводить с холодной. Помимо этого налет значительно увеличивает расход газа. Еще один способ уменьшения образования отложений — это установка фильтра, который будет смягчать воду. Итак, как же все-таки решить проблему?

  Для этого есть специальные растворы, которые продаются в магазинах, однако, есть способ сэкономить на покупке, сделав очистительную жидкость самостоятельно. Для этого используется обычная лимонная кислота 200 грамм растворить ее в 800 миллилитрах теплой воды, очистительный реагент готов.

  Оборудование для чистки радиатора

  Что же касаемо самого метода очистки, тут существует также несколько вариантов, но для каждого из них нам понадобится снять радиатор. Первый метод предполагает использование специального приспособления.

  Это резервуар, который оснащен насосом и имеет два шланга, которые подключаются к входу и выходу радиатора.

  Внутрь резервуара наливается теплая жидкость, разведенная с очистительным реагентом или приготовленный самостоятельно реагент. Длительность очистки составляет порядка 60-90 минут, в зависимости от степени загрязнения. Одним из самых явных минусов этого устройства-это высокая стоимость.

  Второй способ — для этого также необходимо отсоединить радиатор от устройства, и приготовить заранее достаточно большую емкость, которую можно поставить на печку для подогрева. Заполните выбранную емкость водой, немного меньше половины, и погрузите туда теплообменник.

  В трубку теплообменника влейте приготовленный или приобретенный кислотный раствор. Подождите, пока жидкость закипит, а потом убавьте огонь и оставьте томиться примерно на два часа. Окончательный этап — это промывка радиатора, промывать нужно очень тщательно под проточной струей, так как недопустим контакт кислот с кожей человека.

Если колонка не включается. Когда вы включаете аппарат, происходит срабатывание защитного механизма для предупреждения аварийной ситуации. Газ не подается на устройство.

Запальник газовой колонки

Причины незажигания могут быть следующие:

• Отсутствует тяга в дымоходе. Для того, чтобы проверить существует несколько методов. Первый, это открыть окно на режим проветривания, взять свечку или зажигалку и поднести ее к вентиляционному отверстию, если пламя неподвижно, значит канал засорен и нуждается в чистке.

  Второй способ проверки — откройте окно, возьмите листок бумаги и приложите его к вентиляционному отверстию, в случае хорошей тяги лист прижмется к нему. Если же он упал, значит канал забит. Второй способ является более безопасным, так как, если у жителей дома, где вы проживаете произошла утечка газа, а вы поднесли источник огня к вытяжке, возможен взрыв.

  Для того, чтобы прочистить канал, необходимо взять фонарик и посветить туда, чтобы убедится что там нет крупных предметов. Если вы обнаружили источник засорения, достаньте его, а если не получилось самостоятельно, обратитесь в специальную службу.
• Разрядились батарейки или вышли из строя (потекли). Если они просто сели, замените на новые. Если они потекли, вам нужно зачистить гнездо и вставить новые.
  Гнездо газовой колонки для установки батареек
• Низкий напор холодной воды. Тут также возможно несколько вариантов: недостаточный напор воды в магистрали. Решением данной проблемы будет обращение в городской водоканал и описание возникшей ситуации. Если это не дало результатов, выход — это приобретение новой газовой колонки, которая может работать на низком давлении. Или установка насоса, который будет искусственно создавать необходимое давление. Также может забиться фильтр грубой очистки, который установлен на входе холодной жидкости, проверьте и прочистите его, по необходимости можно заменить на новый.
• Вышла из строя мембрана. Как ее отремонтировать, описано выше.
• Также может забиться сетка-фильтр на смесителе. Раскрутите ее и промойте.
• Возможно закрыт газовый вентиль, откройте его.

Во время работы устройство коптит, и пламя горит оранжевым цветом. Причина этого очень проста, вы давно не проводили необходимый плановый осмотр и чистку. Во время работы сажа оседает на элементы радиатора и препятствует достаточному выходу продуктов сгорания. Аппарат понимает это, как отсутствие тяги и отключается. Необходимо прочистить устройство.

Начал течь радиатор. Решить эту проблему можно, необходимо иметь в наличии паяльник мощностью от 100 ватт, припой, средство для обезжиривания. Слейте всю жидкость из радиатора, так как при работе она будет забирать на себя температуру.

Радиатор газовой колонки

При помощи наждачки зачистите место свища, затем обработайте этот участок растворителем, разогрейте паяльник. Для предотвращения окисления металла используйте канифоль, если не нашли ее, можно воспользоваться растолченной таблеткой аспирина, посыпьте ею место пайки.

Если олова ложится каплями, возможно плохо прогрели участок пайки или мало флюса. Рекомендуется припой класть не менее 2-3 мм для избежания повторного образования течи. Если вы увидели зеленые точки на поверхности радиатора, это первый признак образования свища. Для его предотвращения произведите с ним вышеописанные действия.

Предлагаем посмотреть видео о неисправностях газовой колонки Вайлант, которые могут возникать при включении:

Проточный газовый водонагреватель Vaillant atmoMAG exclusiv OE 14-O/O RXZ

Скорее всего в вашем браузере отключён JavaScript.
Вы должны включить JavaScript в вашем браузере, чтобы использовать все возможности этого сайта.

Описание

Оснащен регулятором давления газа (упакован в коробке), который обеспечивает стабильную работу с номинальными параметрами для старых и новых систем газоснабжения, во всем диапазоне изменения давления газа на входе (от 13 до 20 мбар) без перенастройки.

Мощность 24 кВт

Конструктивные особенности atmoMAG exclusiv RXZ

• Газовый настенный проточный водонагреватель
• 10 ступеней мощности
• Горелка с автоматической модуляцией позволяет поддерживать постоянную температуру воды с изменением расхода
• Автоматический регулятор расхода для поддержания постоянной температуры воды при изменении давления в водопроводе
• Регулятор давления газа для работы в диапазоне давлений газа от 13 до 20 мбар без перенастройки

Возможности установки atmoMAG exclusiv RXZ

• Приготовление горячей воды в бытовых целях
• До 14 л горячей воды в минуту
• Для реконструируемых и строящихся жилых домов и квартир
• Возможность установки в жилой зоне
• Минимальный требуемый боковой зазор 20 мм, все узлы доступны спереди

Оснащение atmoMAG exclusiv RXZ

• Светодиодная индикация для RXI: информация о распознавании пламени, состоянии батареек и сбоях
• Встроенный датчик опрокидывания тяги
• Первичный теплообменник из меди со специальным защитным покрытием SUPRAL
• Горелка из хромо-никелевой стали
• Пьезорозжиг

Характеристики

Размеры ВхШхГ	695х350х259
Тип продукта	Газовая колонка
Гарантия, лет	2
Артикул товара:	311392
Страна производитель	Испания
Бренд	Vaillant

Подборки товара

Используйте пробелы для отделения меток. Используйте одинарные кавычки (‘) для фраз.

Отзывы

Напишите ваш собственный отзыв

Вы пишете отзыв на товар: Проточный газовый водонагреватель Vaillant atmoMAG exclusiv OE 14-O/O RXZ

Оценка:

1 star 2 star 3 star 4 star 5 star

Псевдоним пользователя

Название вашего отзыва (основная мысль)

Вопросы о товаре

Еще вопросов нет. Будьте первым кто задаст вопрос!

Вам также может понравиться

Инструкция и руководство по русскому языку

Mag Pro, Руководство по инструкции, Соглашение

Стр. 2

• Фото
• Текст

Для пользователя

Mag Pro

Инсультативные

2

Содержание

Общая информация . … … … … … … … … … … … … … … … .. .…………………………… 3

Отличительные характеристики продукта. … … … … … … … … … … … … 3

1

Инструкция по оформлению документации. … … … … … … … … … … … … … … … .. … 3

1.1

Хранение документации. … … … … … … … … … … … … … … … .. …. … … … … … … 3

1.2

Используемые символы. … … … … … … … … … … … … … … … .. .………………… 3

1.3

Тип устройства. … … … … … … … … … … … … … … … .. .……………………………………… 3

2

Меры предосторожности. … … … … … … … … … … … … … … … .. .…………четыре

3

Инструкция по установке и эксплуатации. … … … … … … … … пять

3.1

Гарантия производителя. Россия. … … … … … … … … … … … … .. . пять

3.2

Использование по назначению. … … … … … … … … … … … … … … … .. … пять

3.3

Требования к месту установки. … … … … … … … … … … … … … … … .. …. … 6

3.4

Уезжаю. … … … … … … … … … … … … … … … .. .…………………………………………. .. … … … … … … … 6

3,5

Утилизация упаковки и аппарата. … … … … … … … … … … … … … … … .. 6

3.5.1 Устройство. … … … … … … … … … … … … … … … .. .…………………………………………. .. … 6 3.5.2 Упаковка. … … … … … … … … … … … … … … … .. .…………………………………………. .. … … … 6 3.6

Советы по энергосбережению. … … … … … … … … … … … … … … … .. … … 6

4

Эксплуатация . … … … … … … … … … … … … … … … .. … … … … … … … … … . .. … 7

4.1

Обзор органов управления. … … … … … … … … … … … … … … … .. .…………7

4.2

Подготовка устройства к работе. … … … … … … … … … … … … … … … .. 7

4.3

Ввод в эксплуатацию. … … … … … … … … … … … … … … … .. .…………………………7

4.3.1 Зажигание пилотной горелки. … … … … … … … … … … … … … … … .. .……………7 4.3.2 Настройка готовности к работе. … … … … … … … … … … … … … … … .. … 8 4,4

Приготовление горячей воды. … … … … … … … … … … … … … … … .. .………8

4.4.1 Разборка ГВС. … … … … … … … … … … … … … … … .. . … … … … … … … … … … 8 4.4.2 Подача холодной воды или смешивание

холодной воды. … … … … … … … … … … … … … … … .. . … … … … … … … … … … … … … … девять

4.4.3 Регулировка температура воды. … … … … … … … … … … … … … … … .. … 94.5

Предустановка мощности. … … … … … … … … … … … девять

4.6

Поиск и устранение неисправностей . … … … … … … … … … … … … … … … .. .………девять

4,7

Отключение. … … … … … … … … … … … … … … … .. .…………………………………………. .. тен

4.7.1 Отключить готовность к работе. … … … … … … … … … … … … … … … 10 4,7 .2 Закрытие запорной арматуры. … … … … … … … … … … … … … … … .. … … … 10 4,8

Защита от замерзания. … … … … … … … … … … … … … … … .. .……………………… десять

4.9

Техническое обслуживание. … … … … … … … … … … … … … … … .. .…………тен

Поломка газовых водонагревателей Vaillant

Даже самая надежная техника изнашивается, ломается, требует профилактики и ремонта. Газовые водонагреватели Vaillant не являются исключением. Чтобы не спровоцировать неисправности, пользователь должен знать, как обращаться с устройством. Для ознакомления с устройством и принципом работы в комплекте есть подробная инструкция. Общие проблемы:

• Фитиль не горит. Детектор дыма, должно быть, сломался. Нам придется измениться. Еще одна причина потухшего фитиля – сломалась термопара.
• Вода не нагревается. Это означает, что теплообменник неисправен. Здесь ремонту не подлежит – только замена.
• Перегрев, сопровождающийся шумом. Необходимо проверить радиатор – если он забит продуктами сгорания, прочистить его.
• Течь теплообменника – заменить.
• Искра зажигания не возникает. Замена регулятора пламени.

Специалисты не советуют заниматься ремонтом самостоятельно – особенно новичкам обращаться в сервисный центр.

Общая информация, функции продукта, 1 примечания по документации

Page 3

• Изображение
• Текст

3

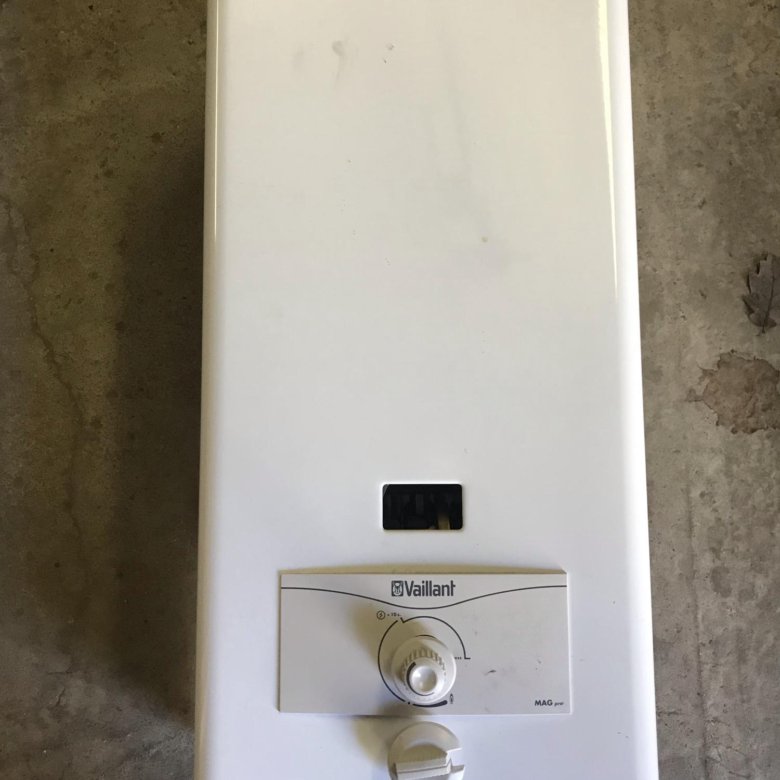

Инструкции по эксплуатации MAG Pro 835292_02

Общая информация

Mag Pro готовы к подключению. Их нужно только подключить к трубопроводам и системе дымовых газов. Они служат для подачи горячей воды к одному или нескольким кранам, таким как умывальники, душевые кабины и ванны. Устройства должны быть подключены к системе дымовых газов (дымоходу) с естественной тягой. Они оснащены необслуживаемым пьезоэлектрическим запальником пилотной горелки. Все газовые проточные водонагреватели оснащены датчиком опрокидывающейся тяги (иногда его также называют датчиком выхода продуктов сгорания в помещение), который прерывает подачу газа на горелку в случае неисправности газопровода. Устройства можно адаптировать к имеющемуся типу газа. Чтобы переоборудовать устройство на другой тип газа, обратитесь к сертифицированному специалисту Vaillant из специализированной лицензированной компании.

После установки установщик отметил точное обозначение вашего устройства в инструкции по установке в табл. 10.2 «Настройка параметров в зависимости от типа газа».

Отличительные характеристики продукта

Максимальная производительность устройства может плавно регулироваться в зависимости от потребности путем предварительной настройки мощности. Эти характеристики дают пользователю следующие преимущества: – Устройство потребляет столько газа, сколько

действительно требуется в данный момент.

– Использование смесителей с термостатом

и однорычажных смесителей

возможно без ограничений.

1 Примечания

–

документация

Следующие инструкции предназначены в качестве руководства для всей документации. Другие документы действительны вместе с данным руководством по эксплуатации и монтажу. Мы не несем никакой ответственности за ущерб, причиненный несоблюдением этих инструкций.

Совместно действующая документация

Для профессионалов: – Инструкция по установке

№ 835292

Другие инструкции также действительны для всех бывших в употреблении запасных частей и аксессуаров.

1.1 Хранение

документация

Храните настоящую инструкцию по эксплуатации и все сопроводительные документы так, чтобы при необходимости они были под рукой. При перемещении или продаже устройства передайте документацию следующему владельцу.

1.2 Б/у

символы

При эксплуатации устройства соблюдайте указания по технике безопасности, содержащиеся в данной инструкции по эксплуатации!

Опасно!

Непосредственная опасность для здоровья и жизни!

Внимание!

Потенциально опасная ситуация для оборудования и окружающей среды!

Внимание!

Полезные советы, информация и инструкции.

• Символ, указывающий на необходимость действия.

1.3 Тип

устройства

Определить тип устанавливаемого устройства можно на основании обозначения в разделе 10 «Технические данные» инструкции по установке, которую установщик записывает после установки.

general information

Distinctive characteristics of the product

Notes on documentation 1

No image, show text version

Geyser Vilant – Methods of repair and maintenance

___________________________________________________________________________________________

• Vaillant Speakers – Troubleshooting

The Vaillant Сломался Atmomag 11-0/0 xz pro гейзер. Во время работы пилотного пламени издается громкий шум. Очень похоже на звук газа, проходящего через узкое отверстие. Что бы это могло быть? Найдите отверстие для забора воздуха на пилоте и закройте его фольгой. Колонка Вилант 14 находится в работе. Недавно перестал включаться. Заменил батарейки, но не помогло. Что бы это могло быть? Сначала проверьте мембрану. Если с ней все в порядке, то проверьте электрику на окисление. Начните с батарей и пройдите через все провода и разъемы к микропереключателю. Через 5 месяцев успешной эксплуатации перестала включаться газовая колонка Vaillant Mag 14-0/0 rxi. Батареи новые. Как быть? Причина может быть в чем угодно. В первую очередь могут быть проблемы с мембраной. Когда поток воды откроется, необходимо убедиться, что пластина отходит от микропереключателя. Если да, то с мембраной все в порядке. Затем проверьте контакты в микропереключателе, провода и аккумуляторы. Посмотрите, есть ли у вас переключатель в нижней части прибора. Возможно, проблема в нем. Также возможно наличие каких-либо разъемов внутри водонагревателя. Ты их тоже проверь. С моей газовой колонкой Вилант случилась следующая проблема. Когда открываю кран на подачу тепла и воды, он начинает работать, но не отключается. При этом наблюдается непрерывный подъем температуры. Чтобы это остановить, мне пришлось достать батарейки из отсека. После того, как я установил батарейки обратно, при закрытом водопроводном кране устройство все равно продолжало работать. Что бы это могло быть? Скорее всего у вас неисправен микропереключатель, также возможно пробита мембрана. Для решения вашей проблемы необходимо обратиться к специалистам сервиса. Подскажите пожалуйста, можно ли настроить колонку так, чтобы соленоидный клапан и механический открывались одновременно? Более того, я хочу отрегулировать механический клапан, не касаясь электромагнитного клапана. Просто мне кажется, что мой электромагнитный клапан открывается раньше, чем механический. Клапанный механизм. После открытия крана подачи горячей воды мембрана водоблока прогибается и начинает давить на шток. Этот стержень давит на микропереключатель, и газовый клапан на горелке открывается. Ток подается на блок управления. Затем следует искра в течение 7 секунд. Через 2-3 секунды от начала подачи воды с блока управления поступает сигнал на электромагнитный клапан, который открывается. Как только появляется пламя, искра прекращается. То есть нужно проверить водоблок и момент включения микровыключателя. Возможно проблема в контактах. У меня установлен газовый проточный водонагреватель Vaillant Mag OE 11-0/0 xz. Уже 2 дня висит на стене. Но воспламенение происходит только тогда, когда регулятор, отвечающий за температуру воды, установлен на максимальный режим. Если повернуть его хоть чуть-чуть в другую сторону, то аппарат тут же выключится. И не включать, пока регулятор не вернется на место. Что бы это могло быть? Скорее всего у вас проблема с давлением воды. Слишком маленький. Также возможно, что кран засорен мусором, или как любое место в трубе или соединении. 2 месяца назад установил газовую колонку Vilant на 11 кВт. Все было в порядке до вчерашнего вечера, когда он перестал светиться. При этом слышны щелчки пьезоэлемента. Мне кажется, что газ не подается при открытии крана подачи воды. Я прав? У вас хорошие аккумуляторы? Возможно, что их достаточно для подачи искры, но недостаточно для открытия электромагнитного клапана. Скажите, разрешена ли установка газовых водонагревателей Vaillant Atmomag OE 14-0/0 в ванной комнате? На кухне рекомендуется установить газовые водонагреватели. Как правило, именно это помещение отвечает всем требованиям. Во-первых, он имеет необходимый приток воздуха. Он должен свободно циркулировать в пространстве. Для этого в нижней части двери делаются отверстия. Преимуществом кухни является наличие вентиляционного канала и возможность проветривания через открытое окно. Не всегда возможно обеспечить постоянную подачу свежего воздуха в ванных комнатах, особенно во время работы прибора. Второе требование касается площади помещения. Она не должна быть меньше 7 кв.м. Площадь стандартных ванных комнат небольшая. Какие требования к водоснабжению и газоснабжению? При недостаточном давлении (менее 0,5-0,35 бар) газовая колонка либо просто не будет работать, либо будет перегреваться, что сократит срок ее службы. Решить проблему низкого давления воды можно с помощью специального насоса. Так как условием работоспособности «проточника» является интенсивный напор воды, максимальное давление на входе может быть довольно высоким – 13 бар. Для газа дана характеристика номинального давления 13 бар. Что такое газ-контроль? Это дополнительная мера безопасности газового водонагревателя Vaillant Mag 14-0/0 rxz, благодаря которой можно избежать утечки газа, если пламя горелки погаснет или кто-то случайно повернет регулятор мощности. Газ-контроль бывает двух видов: один предназначен для водонагревателей с пьезорозжигом и работает от термопары. Благодаря этому топливо подается в горелку только в том случае, если пользователь удерживает нажатой кнопку розжига или поворотную ручку подачи газа в течение нескольких секунд. Если вы случайно повернете ручку, термопара не сработает, а значит, пламя горелки не загорится. Второй тип – ионизационный контроль пламени. Он используется только в оборудовании с электроподжигом. К запальнику крепится специальный электрод, предотвращающий нежелательное возгорание основной горелки. Он контролирует уровень электропроводности пламени. При сгорании газа образуется большое количество свободных электронов и ионов, которые притягиваются к электроду на запальнике. При их движении создается ток, достаточный для открытия клапана подачи топлива в горелку. Если энергии недостаточно, основная горелка не запустится. Эксплуатация и техническое обслуживание Автоматика газовых водонагревателей Vaillant Mag OE 11-0/0 xz имеет полностью гидравлическое управление. Зажигалка горит постоянно. Работа автоматики зависит от скорости потока воды через гидроагрегат. Для того чтобы зажечь колонку, ручку управления необходимо установить в положение «зажигание». При этом толкатель оси ручки сминает электромагнитный клапан. Затем необходимо нажать на пьезоэлемент, при этом в запальной горелке появится искра, от которой загорится пламя. Через 10-20 секунд можно перевести ручку в рабочий режим. При этом можно выбрать «летний» или «зимний» режим. Пламя запальника нагревает термопару. На нем генерируется напряжение порядка 30 милливольт. Этого достаточно, чтобы соленоид удерживал клапан в сжатом состоянии. При этом газовый агрегат находится в рабочем состоянии. Колонка Vilant находится в режиме ожидания до тех пор, пока не будет открыт кран подачи горячей воды. Как только вода начинает поступать через водяной узел, шток под ее воздействием перемещается и открывает клапан, подающий газ к горелке. Работающий запальник зажигает основную горелку и нагревает воду. После прекращения подачи воды водяной блок возвращается в исходное состояние. Клапан закрывается и горелка гаснет. При этом запальник продолжает гореть. Колонна состоит из следующих узлов – тягового прерывателя; теплообменник; горелка, оборудованная направляющей для подачи газа и форсунками; газовый агрегат; водяной блок; термопара; пилотная горелка. При этом газовый и водяной узлы необходимо разобрать, а при необходимости их можно отремонтировать. Для ремонта необходимо демонтировать наружный кожух, после чего можно провести осмотр. Для его демонтажа открутите крепежный винт, расположенный под нижней ручкой. Если герметичность нарушена, это может произойти из-за того, что теплообменник прогорел или заржавел. Также могли изнашиваться сальники и сальники гидроблока. Единичные случаи, когда газовая горелка не выключалась после закрытия крана подачи воды, могут быть связаны с тем, что вода в теплообменнике закипела. Это возможно при плохой теплоотдаче. Там происходит парообразование, и выброс горячего пара может расплавить некоторые части водяного узла. Оригинальные детали теплообменника очень легко заменить. Бывают случаи, когда газовая рукоятка установлена ​​в положение розжига, при этом после нажатия на пьезоэлемент запальник не загорается. В этой ситуации воспламенитель можно поджечь спичкой или зажигалкой. Это происходит из-за неправильной установки свечей зажигания. Он также может быть загрязнен. Пьезоэлектрический элемент выходит из строя очень редко. Можно визуально убедиться в наличии или отсутствии искры. Свечу легко чистить, а электрод достаточно легко установить в нужное положение. Иногда случается следующая неисправность. После розжига запальной горелки через некоторое время, необходимое для прогрева термопары (ручка повернута в рабочее положение), запальник гаснет. Это может быть связано с поломкой электромагнитного клапана газового агрегата. Он может окислять контакты между самим клапаном и термопарой. Также возможно поломка самой термопары, либо термостата системы газового контроля. Этот термостат припаян проводами к термопаре, и его можно проверить замыканием. Также необходимо проверить на работоспособность клапан самого газового агрегата. Если разобрать клапан газового агрегата, то можно найти там пластиковую цилиндрическую деталь с проточкой для перемещения по оси. Если эта канавка изношена, клапан не будет работать правильно. Еще одна частая поломка газовой колонки Вайлант. При включенном запальнике и установке ручки газового клапана на режим работы (летний или зимний режим) после открытия воды основная горелка не зажигается. Возможны следующие причины: поломка гидроблока, засорение фильтра или трубки внутри, также может быть повреждена мембрана. У гидроблока тоже есть следующая проблема. Шток, воздействующий на газовый клапан, может застрять в верхнем положении из-за поломки клапана подачи воды. Следует обратить внимание на небольшой язычок на мембране. Его функция заключается в плавном включении газа в тот момент, когда кран подачи воды открыт. Делается это путем увеличения пламени на несколько секунд. При этом при закрытии крана он мгновенно гасит горелку. Если этот язычок не прилегает плотно к нижней половине водяного узла, то есть не закрывает проходное отверстие трубки Вентури, то при следующем открытии крана в него пойдет кипяток. Устранить эту поломку можно ремонтом гидроблока, либо установкой нового. Если газовая колонка Vaillant Atmomag 11-0/0 xz pro погасла, то, скорее всего, теплообменник забит сажей. Также возможна плохая тяга или плохая подача свежего воздуха в помещение. Если газа расходуется около 2 кубометров в час, в помещение должно поступать около 25 кубометров воздуха. Если устройство установлено в небольшом помещении с недостаточной вентиляцией, оно будет периодически выключаться. Чтобы исключить проблему с самопроизвольным отключением, газовики могут закоротить датчик системы газового контроля. Запрещено. При включении водонагревателя могут быть слышны хлопки. Это происходит, если пилотные форсунки забиты. Это также может произойти, если забит газовый фильтр запальника. Или пламя слишком мало, чтобы достичь работающей горелки. Соответственно, воспламенение произойдет только тогда, когда газ заполнит всю камеру. При воспламенении взрывается, издавая характерный звук. Чтобы этого избежать, необходимо не реже одного раза в год проводить технический осмотр агрегата. Некоторые пользуются прибором много лет и не проводят осмотр — это неправильно. Для обслуживания устройства его необходимо полностью разобрать. Измельчитель необходимо очистить от грязи и пыли. Теплообменник очищается от сажи. Также важно очистить горелку и пилотное сопло. Газовый узел смазывается, а водяной промывается водой. Мембрану необходимо осмотреть и при необходимости заменить.

________________________________________________________________________________________________________

__________________________________________________________________________________________________________

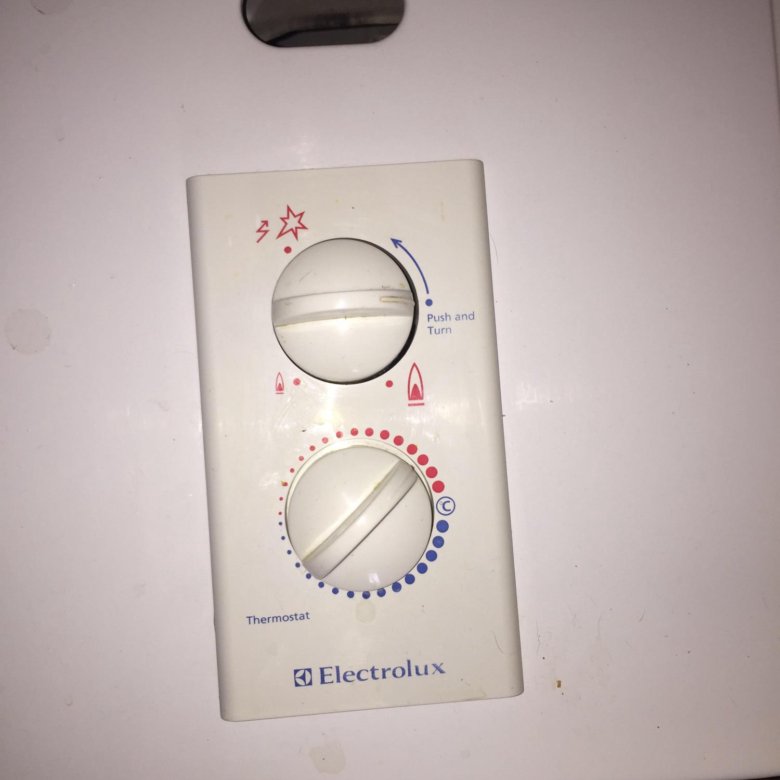

Водонагреватель газовый Electrolux У меня установлен динамик Electrolux GWH 275 SRN. Квартира сдается, и когда я заехал, ремонт еще не был закончен. Я должен был завершить его. При ремонте …

Газовые колонки Аристон Сверху газовая колонка Аристон имеет выход для подключения к дымоходной системе для обеспечения обязательного вывода продуктов горения за пределы жилища. Основная задача…

Газовая колонка Вектор Колонка Вектор Люкс Эко загорается, но через некоторое время перестает работать. Причин такого поведения газовой горелки несколько. Вот некоторые из них. Плохо…

Водонагреватели газовые Оазис Два с половиной года пользуюсь газовой колонкой Оазис 20 кВт. Примерно через 6 месяцев эксплуатации начались с ним проблемы. В зимнем режиме…

Газовая колонка Bosch Используем газовую колонку Bosch W 10 kb. В паспорте написано, что страна происхождения Германия. Она работает уже более 10 лет, и никаких проблем с ней не наблюдалось. Было всего…

Газовая колонка Junkers У меня установлена ​​газовая колонка Junkers WR 275. Подачу газа и давление воды устанавливаю с помощью регуляторов. Причем настроил так, чтобы вода подавалась под 45 градусов. Сегодня…

Поломка газовых колонок Vaillant

Даже самая надежная техника изнашивается, ломается, требует профилактики и ремонта. Не являются исключением и газовые водонагреватели Vaillant. Чтобы не спровоцировать неисправности, пользователь должен знать, как обращаться с устройством. Для ознакомления с устройством и принципом работы в комплекте есть подробная инструкция. Общие проблемы:

• Фитиль не горит. Детектор дыма, должно быть, сломался. Нам придется измениться. Еще одна причина потухшего фитиля – сломалась термопара.
• Вода не нагревается. Это означает, что теплообменник неисправен. Здесь его уже не починить – только замена.
• Перегрев, сопровождающийся шумом. Необходимо проверить радиатор – если он забит продуктами сгорания, прочистить его.
• Течь теплообменника – заменить.
• Искра зажигания не появляется. Замена регулятора пламени.

Специалисты не советуют заниматься ремонтом самостоятельно – особенно новичкам обращаться в сервисный центр.

Принцип действия

Vaillant нагревает около четырнадцати литров воды в минуту. Их часто используют для установки в жилых домах и квартирах.

Схема их работы достаточно проста.

• Теплообменник.
  Пластинчатый элемент, расположенный близко к камере сгорания. Вода, которая подается через теплообменник, проходит по трубе, в это время она нагревается от стенок камеры.
• Горелка.
  Имеет важную функцию обеспечения горения в камере сгорания. Элемент обычно изготавливается из нержавеющей стали, но в некоторых моделях может использоваться хромоникелевый сплав. Горелки бывают двух видов – постоянной мощности и модулирующие. В первом отсутствует автоматическая регулировка нагрева. Но его можно легко поставить на панель, тогда устройство будет самостоятельно поддерживать температуру. Модулирующие способны автоматически реагировать на изменения в работе. Многие модели имеют датчик температуры, который может регулировать мощность до постоянной температуры.

• Камера сгорания.
  Это так называемый агрегат, который предназначен для сжигания топлива. Устройство может содержать два типа этих элементов: открытые и закрытые. Открытая – это конструкция открытого типа, внутри которой происходит горение газа. Воздух, поддерживающий пламя, поступает из комнаты. В устройстве такого плана используется естественная тяга, поэтому необходимо установить дымоход. Закрытый имеет более высокий КПД. Он может быть турбированного типа, при этом фиксируются детали, способные создавать искусственную тягу. В таких устройствах представлены дымоходы коаксиального типа.
• Система зажигания.
  Для запуска устройства необходимо зажечь горелку. Система пьезорозжига работает путем преобразования механического воздействия в искру. При включении динамика на корпусе нажимается кнопка и срабатывает пьезоэлемент. Эта деталь создает искру, которая поджигает не только паяльник, но и центральную горелку. Наиболее удобны в использовании модели, имеющие электронное зажигание; открытия крана достаточно для запуска колонок.
• Автоматика.
  Газовые водонагреватели оснащены автоматикой, что делает их использование простым и комфортным. К таким элементам относятся датчики тяги, датчики контроля давления воды, термопары, гидрораспределители.

как включить MAG pro, инструкция и экспертные обзоры

Газовая колонка – газовый проточный нагреватель. Вода, которую он нагревает, используется для бытовых нужд.

Газовую колонку Vaillant смело можно назвать надежным устройством, она имеет образцовое немецкое качество и достаточно проста в эксплуатации. Производитель предлагает множество моделей аппарата, которые могут быть разной мощности, производительности и, конечно же, стоимости. Перед покупкой каждый покупатель должен ознакомиться с принципами работы устройства, его конструкцией, а также проблемами, которые часто возникают в процессе эксплуатации.

Особенности

Группа Vaillant занимается производством продукции данной категории в Германии. На сегодняшний день эту водогрейную установку можно назвать одной из лучших в мире. Все устройства считаются адаптированными для использования в условиях России, поэтому позволяют экономить ресурсы.

Vaillant работает совершенно бесшумно. При этом техника имеет привлекательный внешний вид и не нагревается снаружи. Главным преимуществом этих газовых колонок является их низкая стоимость. Также к положительным характеристикам можно отнести экономичность и экологическую безопасность. Экономия обусловлена ​​низким потреблением горелки и низкими ценами на энергию.

Среди недостатков этих устройств стоит отметить завышенные цены. Кроме того, если колонка сломается, найти запчасти будет крайне сложно.

Сервисных центров по ремонту оборудования немного.

Принцип действия

Vaillant нагревается примерно до четырнадцати литров воды в минуту. Их часто используют для установки в домах и квартирах.

Схема их работы достаточно проста.

• Теплообменник Это элемент пластинчатого типа, который располагается рядом с камерой сгорания. Вода, которая подается через теплообменник, проходит по трубе, при этом нагревается от стенок камеры.
• Горелка. Выполняет важную функцию, обеспечивая горение в камере. Обычно элемент изготавливается из нержавеющей стали, но в некоторых моделях может использоваться сплав хрома и никеля. Горелки бывают двух типов – с постоянной мощностью и модуляцией. В первом отсутствует регулировка автоматического нагрева. Но вы можете легко поставить его на панель, тогда устройство будет самостоятельно поддерживать температуру. Модуляция способна автоматически реагировать на изменения в работе. Многие модели имеют датчик температуры, который может регулировать мощность до постоянной температуры.

Теплообменник Горелка

• Камера сгорания. Это так называемый узел, который предназначен для сжигания топлива. В аппарате могут быть сосредоточены два типа данных элементов: открытые и закрытые. Открытый – это конструкция открытого типа, внутри которой сжигается газ. Воздух, поддерживающий пламя, поступает из помещения. Устройство такого плана заключается в использовании естественной тяги, поэтому обязательно установите дымоход. Закрытый имеет более высокий КПД. Он может быть турбированного типа, с закрепленными деталями, способными создавать искусственную тягу. В таких устройствах представлены дымоходы коаксиального типа.
• Система зажигания. Для запуска аппарата необходимо зажечь горелку. Система пьезорозжига работает путем преобразования механического действия в искру. При включении колонки нажимается кнопка на корпусе и срабатывает пьезоэлемент. Эта деталь образует искру, которая поджигает не только паяльник, но и центральную горелку. Модели, имеющие электронное зажигание, наиболее удобны в использовании, для запуска колонок достаточно открыть кран.
• Автоматика. Гейзеры оснащены автоматикой, благодаря которой их использование стало простым и комфортным. К этим элементам относятся датчики тяги, датчики контроля давления воды, термопары и гидравлические клапаны.

Модели

Этот бренд продает модели с различными техническими характеристиками. Основное различие между устройствами заключается в их мощности. По этому показателю можно определить, сколько воды будет нагрето за минуту.

Тепловая мощность приборов этой фирмы колеблется от десяти до двадцати пяти кВт.

При выборе газовой колонки для бытовых нужд следует обратить внимание на следующие параметры:

• мощность определяющая скорость нагрева;
• вариант розжига, бывает автоматический и полуавтоматический;
• характеристика горелки;
• Способ получения продуктов сгорания.

Рассмотрим самые популярные модели Vaillant.

MAG OE 11-0/0 XZ C+

Данная модель отличается отличными характеристиками и доступной ценой. Это надежное устройство, имеющее мощность 17,5 кВт, нагревает одиннадцать литров воды в минуту и ​​может запускаться при достаточно низком давлении. Конструкция модели довольно проста, на передней панели есть смотровое окошко, через которое осуществляется контроль пламени. Корпус устройства изготовлен из стали, а установка производится на стену.

Недостаток модели – габариты.

AtmoMAG exclusiv RXZ / RXI

Характеризуется пьезоподжигом и электронным зажиганием. Колонка оснащена десятью уровнями мощности. Модуляция горелок автоматическая, обеспечивает стабильную температуру на выходе. Устройство имеет светодиодный индикатор, датчик тяги и медный теплообменник. За одну минуту колонка способна нагреть четырнадцать литров воды.

Недостатки – малый срок службы, дорогой ремонт.

Atmomag exclusiv GRX

Розжиг в устройстве обеспечивается встроенным генератором, горелка самомодулируемая, питание поступает от внутреннего генератора. Устройство монтируется на стену.

Отзывы специалистов говорят о том, что такая модель – не лучший вариант. Постоянно ломается гидрогенератор, ремонт которого дорог.

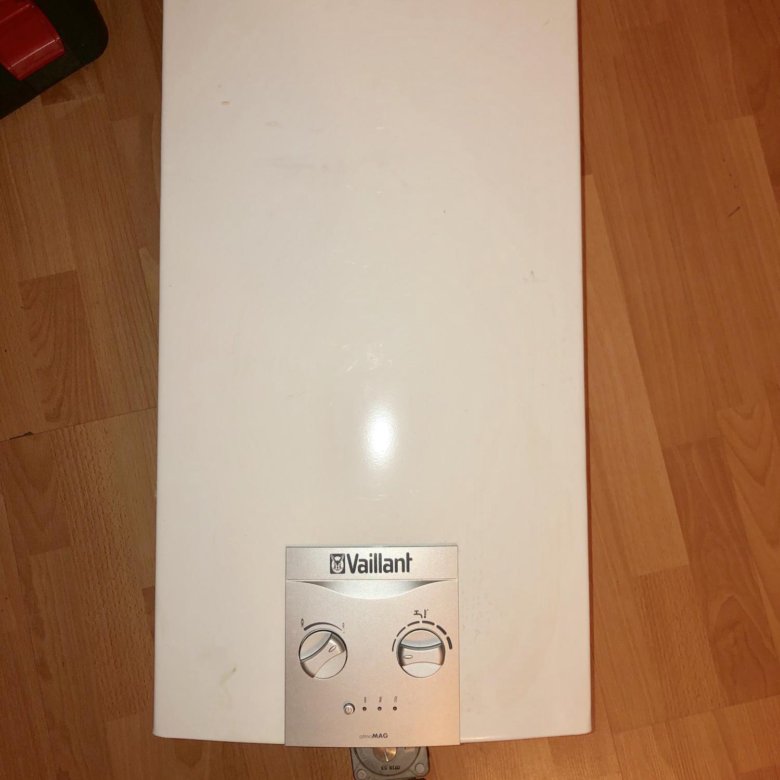

AtmoMAG pro

Характеризуется пьезорозжигом, имеет два уровня мощности и нагревает одиннадцать литров воды в минуту. Часто используется для потребления горячей воды для бытовых нужд.

Недостатки – работает только при сильном напоре воды, возможна протечка.

Руководство

С каждым устройством, в работе которого используется газ, необходимо обращаться с осторожностью. Устройства с пьезорозжигом включить совсем несложно. Но перед запуском колонки любого типа важно не забыть включить воду.

Устройства, имеющие систему автоматического зажигания, входят в состав:

• элемент питания вставляется в специальный отсек;
• газовый клапан открывается;
• Включается горячий кран, который автоматически зажигает горелку.

Иногда может происходить засорение воздухом. Обычно это происходит при первоначальном запуске оборудования или если оно долгое время не использовалось. Чтобы исправить ситуацию, можно провести подстрекательство несколько раз подряд.

Пользоваться газовыми колонками Vaillant легко, но не забывайте об элементарных правилах безопасности:

• не разжигайте горелку при отсутствии тяги;
• если вы используете конструкцию впервые, сначала прочтите инструкцию;
• в помещении, где находится прибор, должен постоянно присутствовать свежий воздух;
• не стоит самостоятельно менять конструкцию устройства, так как это достаточно опасно;
• при появлении в помещении запаха газа необходимо немедленно перекрыть его подачу и вызвать газовую службу;
• также при наличии запаха категорически запрещается включать электроприборы.

Возможные проблемы

Какой бы ни была газовая колонка, она может выйти из строя.

Неисправности могут возникать по следующим причинам:

• неправильная техника монтажа и подключения;
• несоблюдение инструкции по эксплуатации приборов Vaillant;
• неправильный процесс использования;
• отсутствие водоснабжения;
• слабая подача газа;
• засорение колонки;
• длительная работа без очистки;
• наличие заводского брака.

Остановимся на наиболее распространенных поломках и способах их устранения.

Не зажигается колонка при открытии водопроводного крана

Скорее всего, в такой ситуации виноват засорившийся кран для воды. Также такая проблема может возникнуть из-за износа водяной мембраны, выхода из строя серводвигателя или блока управления.

Исправить ситуацию можно самостоятельно.

• Регулировочная ручка установлена ​​на минимум. Поворот ручки помогает снизить напор воды, а также поднять напор воды, благодаря чему устройство может работать.
• При засорении фильтра необходимо его демонтировать и промыть.
• Если сетка в кране забита накипью или мусором, то ее стоит открутить и прочистить.

Пропадает газ и колонка перегревается.

Таким образом, газовая колонка предотвращает аварийную ситуацию, когда высокие температуры могут привести к разрыву стенок в теплообменнике.

Методы диагностики:

• если замечено, что цвет пламени красный, то скорее всего форсунки в аппарате предназначены для другого вида газа;
• если вода имеет слабый поток и может задерживаться в теплообменнике, необходимо очистить все узлы подключения;
• при большом количестве накипи необходимо проводить ее устранение для предотвращения перегрева.

Происходит плохой нагрев воды

Такая ситуация может возникнуть, если сажа забила теплообменник или колонку в целом. Наладить работу устройства поможет тщательная очистка, также возможна замена мембраны.

Иногда бывает плохой нагрев жидкости, если неправильно установлены шланги для подключения воды.

Газовое оборудование автоматически погаснет и выключится

Чтобы исправить ситуацию, вы можете проверить водонагреватель и при необходимости отремонтировать его. Также причина может быть в бракованных деталях или некачественной сборке. Тогда стоит обзавестись ремкомплектом и исправить ситуацию.

Хлопки после включения

Происходит при детонации газовоздушной смеси в камере сгорания. Если колонка переставала работать, камера преждевременно заполнялась газом. Проблема может быть решена заменой серводвигателя или электромагнитного клапана, а также очисткой пилотного фитиля.

Техника дымит и образует черный нагар

Для обеспечения правильного притока воздуха необходима очистка газового оборудования. Такая ситуация бывает обычно в холодное время года.

Утечка воды в теплообменнике

Это происходит при плохом подсоединении шлангов и износе деталей. Соответственно, стоит заменить сломанные детали и отремонтировать теплообменник.

Каким бы дорогим и надежным ни было оборудование, оно имеет свойство ломаться и изнашиваться. Не горит средняя лампочка, техника издает необычные звуки, не включается или самопроизвольно гаснет? Все это может быть вызвано рядом причин, перечисленных выше. Чтобы такие ситуации возникали как можно реже, следует внимательно следить за техникой, а также проводить регулярную диагностику.
