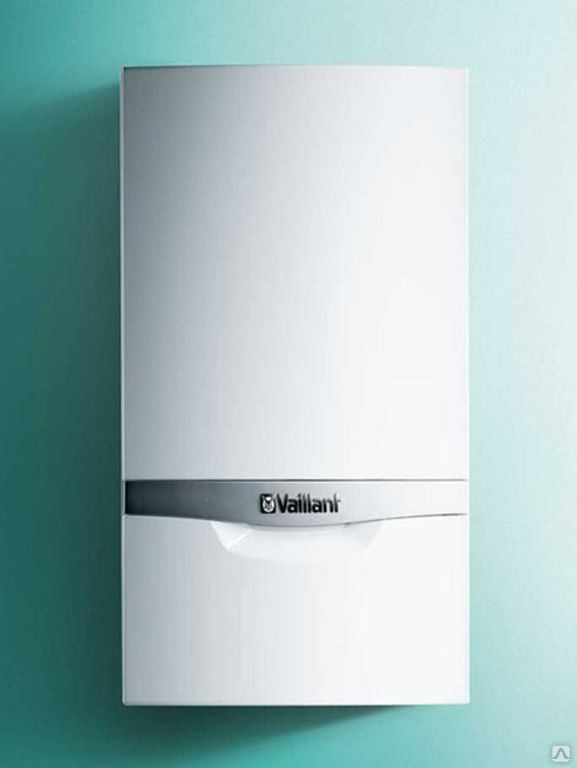

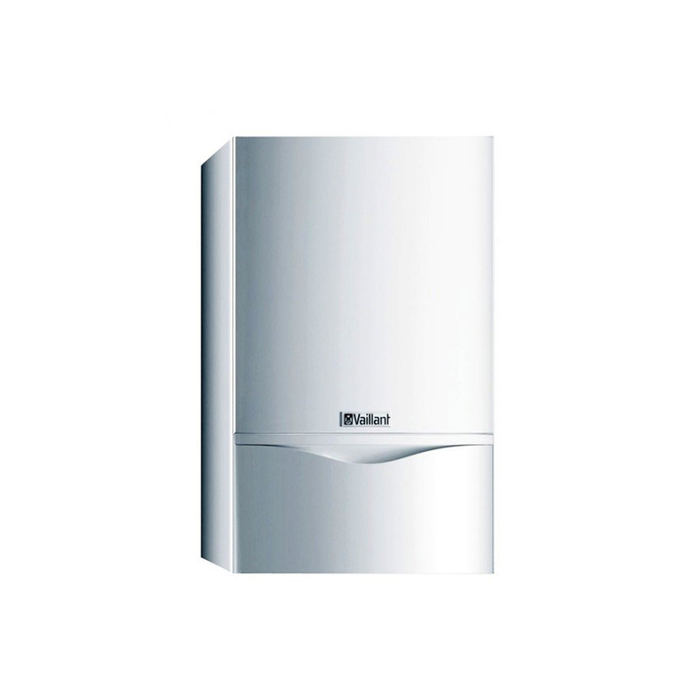

Настенный конденсационный одноконтурный котел нового поколения ecoTEC plus VU
Обзор
Отопительный конденсационный котел со встроенным приготовлением горячей воды.
Конденсационные котлы отбирают из продуктов сгорания так называемую «скрытую» теплоту конденсации, содержащуюся в водяном паре. Для потребителя это означает-экономный расход топлива и высокие показатели по экологии.
Модели мощностью 26,32,36,40 кВт
Описание
- Газовый настенный конденсационный отопительный аппарат
- Существенно увеличивают эффективность сгорания газа. Система IoniDetect постоянно подстраивает котел под конкретное качество газа, регулируя соотношение газ-воздух
- Модуляция от 12%
- Система LIN bus позволяет получить доступ к большему количеству данных для лучшей настройки и диагностики котла
- Система контроля сопротивления системы отопления позволяет исключить использование байпаса, снизить гидравлические шумы и оптимизировать работу циркуляционного насоса независимо от количества открытых радиаторов
- Система автоматической подпитки и контроля давления
- Функция ассистента по настройкам и полноформатный текстовый дисплей позволяют быстро и легко настроить котел при первом пуске
- Низкий уровень шума
- Легкое подключение модуля дистанционного управления котлом для диагностики и управления котлом через интернет
- Возможность временных и температурных настроек непосредственно на котле
- Возможность погодозависимого управления С и без автоматического регулятора
- Функция контроля расхода энергии и газа на котле
- Функции aquaPOWER plus, горячий старт и ” намыливание»
- Для изготовления максимально используются материалы, подлежащие переработке
- Страна производства – Германия
Оснащение
- Высокоэффективный насос, датчик давления воды, расширительный бак на 10 литров
- Встроенный конденсационный теплообменник из нержавеющей стали
- Технология контроля сжигания IoniDetect для адаптации к газу различного качества
- Интегрированная система управления ГВС с приоритетным переключающим клапаном и нержавеющим теплообменником
- Диапазон модуляции 1: 10
- Защита от заклинивания насоса и приоритетного переключающего клапана при их простоя более 23 ч
- Новый дизайн устройства, панель управления с сенсорным экраном и LED подсветкой
- Функция горячего старта (VUW)
- Встроенное погодозависимое управление
- Электронная цифровая шина eBUS; система LIN-bus
- Возможность внешнего подключения интернет-шлюза sensoNET
Технические характеристики
Технические характеристики
| VU 10CS/1-5 | VU 15CS/1-5 | VU 20CS/1-5 | VU 25CS/1-5 | VU 30CS/1-5 | VU 35CS/1-5 | |
|---|---|---|---|---|---|---|
| Артикул | 0010024597 | 0010024598 | 0010024599 | 0010024600 | 0010024601 | 0010024602 |
| Технические характеристики: | ||||||
| Тепловая мощность (в режиме 50/30°C), кВт | 2,9-10,9 | 2,8-16,4 | 2,7-21,0 | 2,8-26,4 | 3,9-33,3 | 4,2-35,7 |
| Тепловая мощность (в режиме 80/60°С), кВт | 2,5-9,9 | 2,5-14,8 | 2,4-19,7 | 2,5-24,7 | 3,5-29,9 | 4,0-34,8 |
| Тепловая мощность в режиме ГВС, кВт | 20,0 | 20,0 | 24,0 | 27,5 | 34,8 | 39,7 |
| Температура дымовых газов мин/макс, °C | 35/85 | 35/85 | 35/85 | 35/85 | 35/85 | 35/80 |
| Массовый расход дымовых газов мин/макс, г/с | 1,22/9,66 | 1,26/9,66 | 1,2/12,54 | 1,25/13,22 | 1,72/17,7 | 1,97/21,13 |
Остаточный напор циркуляционного насоса (номинальн. ), мбар | 250 | 250 | 250 | 250 | 250 | 250 |
| Макс. температура подачи, °C | 85 | 85 | 85 | 85 | 85 | 85 |
| Макс. рабочее давление в контуре отопления, бар | 3 | 3 | 3 | 3 | 3 | 3 |
| Номинальный расход отопительной воды, л/ч | 424 | 636 | 846 | 1070 | 1283 | 1498 |
| Подключение к электросети, В/Гц | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 | 230/50 |
| Потребление электроэнергии, не более, Вт | 75 | 75 | 75 | 90 | 110 | 124 |
| Размеры присоединений: | ||||||
| Дымоход, мм | 60/100 | 60/100 | 60/100 | 60/100 | 60/100 | 60/100 |
| Газопровод, мм | 15 | 15 | 15 | 15 | 15 | 15 |
| Контуры отопления, дюйм | G 3/4 | G 3/4 | G 3/4 | G 3/4 | G 3/4 | G 3/4 |
| Контуры загрузки накопителя, дюйм | G 1/2 | G 1/2 | G 1/2 | G 1/2 | G 1/2 | G 1/2 |
| Габаритные размеры: | ||||||
| Высота, мм | 720 | 720 | 720 | 720 | 720 | 720 |
| Ширина, мм | 440 | 440 | 440 | 440 | 440 | 440 |
| Глубина, мм | 348 | 348 | 348 | 348 | 348 | 348 |
| Вес (не заполнен), кг | 34 | 34 | 34 | 34 | 39 | 40,5 |
Системные дополнения
Системные дополнения
Загрузки
Загрузки
Декларации о соответствии
Декларация соответствия техническому регламенту.
Оборудование ecoTEC plus- Тип оборудования
- VU 10CS/1-5 (N-INT2), VU 15CS/1-5 (N-INT2), VU 20CS/1-5 (N-INT2), VU 25CS/1-5 (N-INT2), VU 30CS/1-5 (N-INT2), VUW 26CS/1-5 (N-INT2), VUW 32CS/1-5 (N-INT2), VUW 38CS/1-5 (N-INT2), VU 35CS/1-5 (N-INT2), VUW 40CS/1-5 (N-INT2)
- Размер
- 258,83 KB
Консультация
Не нашли ответ на Ваш вопрос?
Наша команда поможет разобраться с системами отопления любой сложности
Спросить специалистов и получить персональный ответ
Альтернативные продукты
Альтернативные продукты
Сравнение конденсационных котлов Vaillant серии Vaillant ecoTEC plus, Vaillant ecoTEC pro и Vaillant ecoTEC pure на сайте Теплота Теплота Харьков
Немецкий концерн Vaillant выпускает большое количество техники для отопления и нагрева горячей воды. Среди прочего, самыми популярными моделями в последнее время считаются конденсационные газовые котлы Vaillant. В ассортименте копании три серии: Vaillant ecoTEC plus, Vaillant ecoTEC pro и Vaillant ecoTEC pure.
В данной статье, на сайте Teplota, рассмотрим основные отличия этих серий, для правильного выбора модели для Вашего дома или офиса.
1. Разберемся с маркировками котлов Vaillant на примере модели Vaillant ecoTEC pure VUW 246/7-2:
- Vaillant – торговая марка производителя
- ecoTEC pure – условное название серии котла
- V – Vaillant
- U – Отопительный котел
- W – Котел двухконтурный
- 24 – номинальная мощность котла
- 6 – конденсационный котел
- 7 – поколение котла (седьмое)
- 2 – серия котла (в нашем примере pure)
2. Рассмотрим модельный ряд котлов разных серий Vaillant eco TEC
| Vaillant ecoTEC pure | Vaillant ecoTEC pro | Vaillant ecoTEC plus |
|---|---|---|
| Двухконтурные модели: 24 и 28 кВт | Двухконтурные модели: 23, 28 и 34 кВт | Двухконтурные модели: 26, 32, 36 и 40 кВТ |
| Одноконтурные модели: нет | Одноконтурные модели: нет | Одноконтурные модели: 10, 15, 20, 25, 30, 35, 48 и 65 кВт |
3 .
Первичный конденсационный теплообменник котла Vaillant ecoTEC
Во всех моделях котлов Vaillant основной первичный теплообменник сделан из нержавеющей стали. Конструктивно теплообменники незначительно отличаются, но по сути можно сказать, что во всех сериях конденсационных котлов Vaillant первичный теплообменник одинаков.
4. Модуляция горелки котла Vaillant ecoTEC.
Во всех конденсационных котлах установлены надувные горелки с предварительным смешением газовоздушной смеси. Настройки горелки позволяют котлу работать на режимах разной мощности. Традиционно, во всех конденсационных котлах очень большой процент глубингы модуляции, но между сериями котлов Vaillant ecoTEC есть определенные разичия. Процент грлубины модуляции показывает с какой минимальной мощностью способен работать данный котел. Процент указывает число кВт в пропорции от максимальной мощности котла.
| Vaillant ecoTEC pure | Vaillant ecoTEC pro | Vaillant ecoTEC plus |
|---|---|---|
| Модуляция от 35 до 100% мощности | Модуляция от 25 до 100% мощности | Модуляция от 12 до 100% мощности |
5. Газовый клапан котла Vaillant ecoTEC
Созданием газовоздушной смеси занимается устройство котла – газовый клапан. В зависимости от конструктивных особенностей и настроек клапана, доступны более широкие функции котла Vaillant ecoTEC, в зависимости от модели.
| Vaillant ecoTEC pure | Vaillant ecoTEC pro | Vaillant ecoTEC plus |
|---|---|---|
| Пневмо – механический газовый клапан SIT | Пневмо – механический газовый клапан SIT | Клапан Honnywell с электрическим двигателем |
Настраивается на заводе конкретно под качество и давление украинского газа. | Настраивается на заводе конкретно под качество и давление украинского газа. Возможна механическая настройка при давлении выше или ниже номинального. | Клапан оснащен датчиком анализа газа и подстраивается автоматически под качество и давления подаваемого природного газа. |
Возможна механическая настройка при давлении выше или ниже номинального.6. Вторичный пластинчатый теплообменник двухконтурных котлов Vaillant ecoTEC.
Двухконтурные модели конденсационных котлов Vaillant ecoTEC оснащены вторичным пластинчатым теплообменником из нержавеющей стали. Рассмотрим конструктивные отличия теплообменников ГВС в зависимости от серии котла. Все теплообменники производятся на шведском заводе Swep специально для Vaillant Groupe.
| Vaillant ecoTEC pure | Vaillant ecoTEC pro | Vaillant ecoTEC plus |
|---|---|---|
| 12 пластин | 19 пластин | 19, 27 и 35 пластин в зависимости от модели |
Функция “Горячий старт” предустановлена, требует активации. | Функция “Горячий старт” предустановлена и активирована на заводе. | Функция “Горячий старт” предустановлена и активирована на заводе. |
Функция “Горячий старт” предустановлена на всех двухконтурных котлах Vaillant ecoTEC и может быть использована. Данная функция следит, чтобы вторичный теплообменник для производства горячей воды всегда находился в нагретом состоянии, чтобы при открытии крана смесителя, практически сразу без задержки можно было пользоваться горячей водой. Отметим, что “корретно” данная фукция работает только в серии Plus, где размер теплообменника гораздо больше и преднагрев действительно эффективен. Но, при этом, если место пользования горячей водой сильно удалено трубами от котла, даже в модели Плюс система не будет корректно работать. В модели Vaillant ecoTEC pure функция “Горячий старт” заложена в плату котла, но не активирована. При желании, представитель сервисного центра может активировать данную функцию принудительно через сервисное меню котла.
7. Встроенный расширительный бак
| Vaillant ecoTEC pure | Vaillant ecoTEC pro | Vaillant ecoTEC plus |
|---|---|---|
| 8 литров | 8 литров | 10 литров |
8. Встроенный циркуляционный насос.
| Vaillant ecoTEC pure | Vaillant ecoTEC pro | Vaillant ecoTEC plus |
|---|---|---|
| Частотный с модуляцией. Управление формирует плата котла. | Двухступенчатый. Управление формирует плата котла. | Двухступенчатый. Управление формирует плата котла. В новых моделях Vaillant ecoTEC plus (N-INT2) уже установлен насос с частотным управлением и модуляцией. |
9. Гидравлический модуль котла Vaillant ecoTEC (гидрогруппа)
| Vaillant ecoTEC pure | Vaillant ecoTEC pro | Vaillant ecoTEC plus |
|---|---|---|
| Композит | Латунь и медь | Латунь и медь |
10. Гидравлические подключения котла Vaillant ecoTEC
| Vaillant ecoTEC pure | Vaillant ecoTEC pro | Vaillant ecoTEC plus |
|---|---|---|
| Вертикальные (выходы вниз) | Горизонтальные (выходы в стену) | Горизонтальные (выходы в стену) |
| Расположение патрубков сохраняются в 3х поколениях котлов Vaillant ecoTEC | Расположение патрубков сохраняются в 3х поколениях котлов Vaillant ecoTEC |
| Не комплектуется монтажным комплектом (монтажной планкой) | Комплектуется монтажной планкой (набор качественных кранов для подключения котла к системам) | Комплектуется монтажной планкой (набор качественных кранов для подключения котла к системам) |
11.
Дисплей и управление котла Vaillant ecoTEC
| Vaillant ecoTEC pure | Vaillant ecoTEC pro | Vaillant ecoTEC plus |
|---|---|---|
| Небольшой экран с отображением текущего параметра. | Среднй экран с отображением параметров и значками отображаются текущие параметры работы всех настроек. | Русскоязычное полноценное меню с подсказками, настройками и полным функционалом сервиса, отображения и ввода настроек. |
12. Одноконтурные котлы доступны только в серии Vaillant ecoTEC plus.
Котлы Vaillant ecoTEC plus оснащены выходами для подключения бойлера косвенного нагрева и встроенным трехходовым клапаном. При оснащении котла оригинальным датчиком температуры бойлера, автоматика котла способна управлять нагревом горячей воды в приоритете, устанавливать таймеры рециркуляции и преднагрева бойлера ГВС.

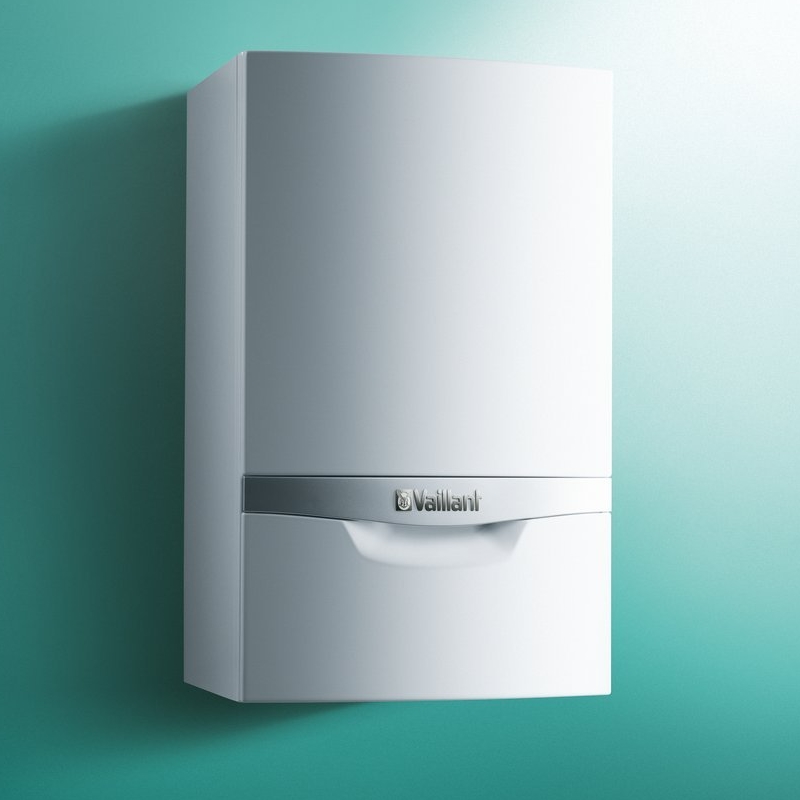

Комбинированные котлы ecoTEC plus для монтажников
Комбинированные котлы ecoTEC plus
- Пошаговый полнотекстовый мастер установки
- Доступны специальные модели для сжиженного нефтяного газа
- Класс ErP ‘A’ завод-изготовитель
- 5-летняя гарантия в стандартной комплектации, 7 лет доступны при заказе установщика Vaillant Advance или 10 лет при установке комплекта защиты котла установщиком Vaillant Advance*
Обзор
*10-летняя гарантия предоставляется только на котлы мощностью до 45 кВт
Линейка высокоэффективных котлов ecoTEC plus сочетает фантастический уровень эффективности и высокую производительность с удобством использования.
Благодаря непрерывной модуляции и реальному контролю сгорания с помощью мультисенсорной системы они достигают высокой эффективности при минимальном уровне выбросов.
Общая информация
EcoTEC plus доступен в различных вариантах мощности для удовлетворения потребностей в отоплении дома различных размеров. Каждый из них является ультратихим, что признано Обществом по борьбе с шумом, которое присвоило многим устройствам серии ecoTEC plus отметку о бесшумности за 9 баллов.0005
его инновационный дизайн, специально разработанный для обеспечения спокойного дома для ваших клиентов.
Сегодня компания Vaillant работает над созданием низкоуглеродных решений. В рамках проекта HyDeploy котлы Vaillant были протестированы с использованием до 20 % водорода, смешанного с природным газом, и в настоящее время мы проводим многочисленные испытания каждого из наших котлов, чтобы подтвердить их совместимость с до 20 % водорода.
Особенности и преимущества
- Доступны модели мощностью 25, 32, 35 и 38 кВт
- Высокая эффективность и экономичность в эксплуатации – КПД до 89,4% (SAP 2009)
- Мгновенная подача горячей воды всего за 5 секунд – Отсутствие необходимости в накопительном баке или цилиндре
- Широкий диапазон модуляции до 1: 6 – Обеспечивает низкое энергопотребление и максимальную эффективность
- Система обнаружения подъема пламени – Обеспечивает более эффективное и тихое горение
- Доступны специальные модели для СНГ – Решение для зон отходящих газов
- Стильный контурный дизайн корпуса с нижней заслонкой – Делает это котел, который впишется в интерьер любого дома
- Встроенная двухступенчатая защита от замерзания – Оптимальная работа круглый год
- Инновационное решение для больших домов – С повышенным потреблением горячей воды без необходимости установки бойлера или бака для горячей воды (только ecoTEC plus 938)
- Расширенные гарантии доступны при установке партнером Vaillant Advance — для полного спокойствия
- Аккредитация Quiet Mark — благодаря бесшумной работе во время работы
- Пошаговый мастер — для более быстрой настройки и установки с первого раза
- Совместимость с гибридной системой с тепловым насосом воздух-вода aroTHERM — идеально подходит для использования возобновляемых источников энергии.
10 лет при регистрации через Vaillant Advance
10 лет при регистрации через Vaillant AdvanceЗагрузите этикетку ErP здесь
этикетка ErP ecoTEC plus 825 (82 kB)
этикетка ecoTEC plus 832 этикетка ErP (81 kB)
ecoTEC plus 832 Этикетка ErP LPG (81 кБ)
ecoTEC plus 835 Этикетка ErP (84 кБ)
ecoTEC plus 838 ErP (82 кБ)
ecoTEC plus 938 Этикетка ErP (82 кБ)
5
Полезное 402
5
Vaillant production line
Specifications
Specifications
Technical data Unit ecoTEC plus 825 ecoTEC plus 832 ecoTEC plus 832 LPG ecoTEC plus 835 ecoTEC plus 838 ecoTEC plus 938 Boiler type combi combi combi combi combi combi Signature model output 25kW 32kW 32kW 35kW 38kW 38kW
Article number 00100218323 0010021824 0010021825 0010021822 0010021826 0010021827
Gas Council number 47-044-83 47-044-84 47-044-85 47-044 -82 47-044-86 47-044-87 Boiler dimensions (HxWxD) mm 720 x 440 x 338 720 x 440 x 338 720 x 440 x 338 720 х 440 х 372 720 x 440 x 406 720 x 440 x 600 Нагрев Коменсуальный диапазон тепловой выводы в 50/30 ° C (режим кондиционирования) KW 4. 2 -20.4 9.4 7777777. 5. 5. 5. 4.4.4 4.4 -20.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4 9.4. 6.7 – 25.7 6.4 – 32.2 7.1 – 30.1 7.1 – 30.9 Nominal heat output range at 80/60˚C (Non condensing mode) kW 3.8 – 19.3 5.2 – 24,4 6 – 24,4 5.8 – 30.4 6.5 – 28.6 6.5 – 28.6 Maximum flow temperature ˚C 85 85 85 85 85 85 Flow temperature range ˚C 30 – 85 30 – 85 30 – 85 30 – 85 30 – 85 30 – 85 Flow temperature factory setting ˚C 75 75 75 75 75 75 Approximate condensate volume at 50/30˚C litres/hr 2 2. 5 2.5 3.1 2.9 2.9 Modulation (max/min) 1 : X 1:6.7 1:6.1 1:5.3 1:6 1:6 1:6 ГВС Maximum heat output for water generation kW 25.4 31.8 31.8 35 38.7 38.7 Lowest water pressure to operate boiler bar 0.35 0.35 0.35 0.35 0.35 0. 35 Lowest water flow for operation l/min 2.0 2.0 2.0 2.0 2.0 2.0 Lowest water pressure for maximum flow rate bar 0.8 0.8 0.8 0.8 0.8 0.8 Domestic hot water Скорость потока (при DT = Δ35K) * L/мин 10,5 13 13 14,3 15,9 15,9 .0117 ° C 35 – 65 35 – 65 35 – 65 35 – 65 35 – 65 35 – 65 35 – 65 . 10 10 10 10 10 10 Gas inlet connection (pipe size) mm 15 15 15 15 15 15 Соединения потока и возврата нагрева (размер трубы) мм 22 22 22 22 22 22 ). мм 15 15 15 15 15 15 Материал теплообменного знака Стэнллеск/Алум. 0118 Stainless steel Stainless steel Stainless steel Stainless steel Stainless steel Boiler lift weight (Dry boiler) kg 36 37 37 38 43 60 (43+17) Performance NOx class 5 5 5 5 5 5 NOx (En 15502-2-1) mg/kWh 32 35 55 29 34 34 ErP efficiency % 94 94 94 94 94 94 ErP decibel rating (sound power) dBa 47 47 47 46 45 45 Fluing options Maximum horizontal flue length 60/100 m 12 5. 5 5.5 5.5 5.5 5.5 Maximum vertical flue length 60/100 m 16 8 – 8 8 8 Максимальная длина дыха0118 32 32 32 Maximum vertical flue length 80/125 m 41 34 – 34 34 34
Downloads
Загрузки
Руководство по установке
Инструкции по установке и обслуживанию ecoTEC plus
- Тип устройства
- 612, 615, 618, 624, 630, 637, 825, 832, 835, 838
9072- Размер
- 7,13 МБ
Руководство пользователя
ECOTEC Plus

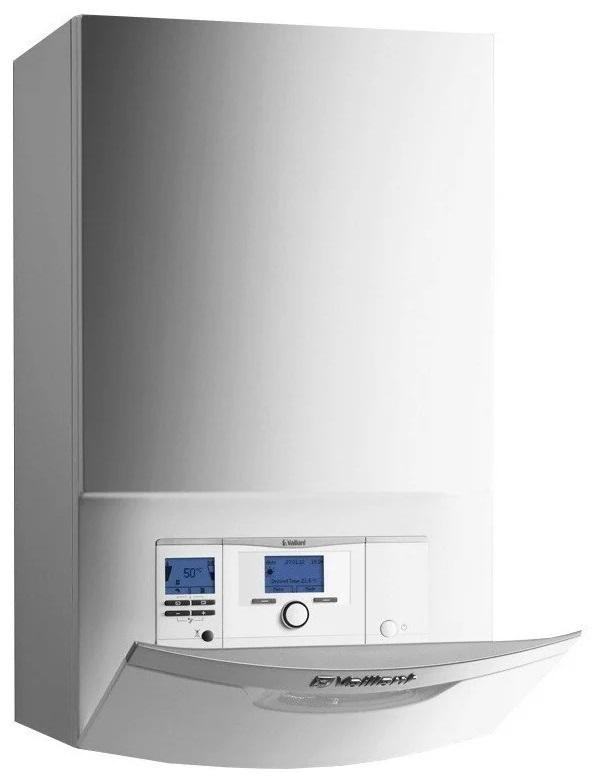

959. 36 KB Настенный газовый котел ecoTEC plus с конденсационной технологией
Подходит для ваших нужд
- Варианты мощности от 24 до 34 кВт в виде комбинированных котлов (отопление и ГВС) и от 16 до 38 кВт как системный котел (только отопление)
- Высокоэффективный и модулирующий насос в европейских странах для более гибкой эксплуатации
- Оптимальная модуляция
- Интеллектуальное микроаккумулирование
- Совместимость с гелиосистемами и контроллерами Vaillant, а также с накопительными баками горячей воды Vaillant
Обзор
Техника ecoTEC нового поколения более эффективна, долговечна и проста в использовании, чем когда-либо прежде. Они настолько компактны, что помещаются в самую маленькую нишу, и в то же время настолько эффективны, что в любое время надежно обеспечивают одно- и многоквартирные дома центральным отоплением и горячей водой.
Универсальная система ecoTEC plus концентрирует мощность нагрева всего на 0,32 м² площади стены. Обладая мощностью до 38 кВт, он снабжает энергией даже большие дома более эффективно и надежно, чем когда-либо прежде. Новая модель использует электронную систему газовоздушной смеси и работает с оптимальной модуляцией. Это снижает энергопотребление и выбросы, а также повышает эффективность нагрева воды. Встроенный конденсационный теплообменник и новые высокоэффективные насосы обеспечивают дополнительную экономию энергии и гибкость эксплуатации. А гениальная система соединения позволяет быстро и качественно установить в любом месте.
