Конструкция и установка котла Vaillant turbotec pro/plus


Газовый настенный котел Vaillant turbotec pro/plus VUW 242/3-3 предназначен для использования в качестве теплогенератора для замкнутых центральных систем отопления и для центральных систем подогрева воды в домашнем хозяйстве.

Рис. 1. Функциональные элементы газового настенного котла Vaillant turbo tec pro/plus VUW 242

1-Предохранитель потока, 2-Первичный теплообменник, 3-Горелка, 4-Вторичный теплообменник, 5-Расходомер, 6-Газовая арматура, 7-Клапан переключения по приоритету, 8-Блок электроники/распределительная коробка, 9-Наполнительное устройство, 10-Насос, 11-Предохранительный клапан, 12-NTC (2x), 13-Быстродействующий воздухоотводчик, 14-Мембранный расширительный бак

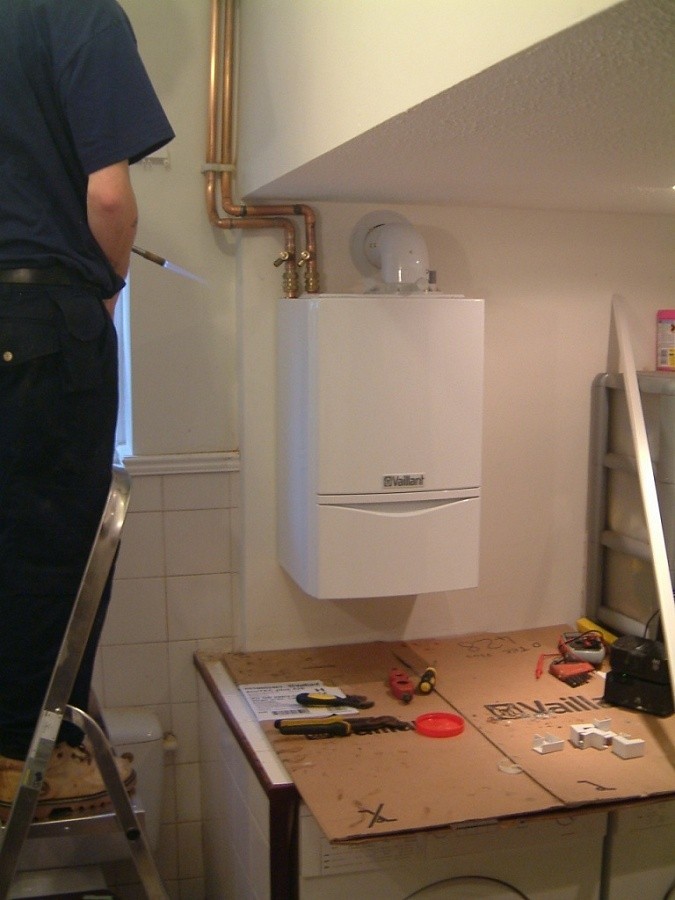

Монтаж настенного котла Вайлант турбо тек про 240



Рис. 2. Присоединительные размеры котла Vaillant turbotec pro/plus VUW 242/3-3 в мм

1-Отводящая линия отопления D 22 мм, 2-Патрубок холодной воды D 15 мм, 3-Подсоединение газа D 15 мм, 4-Патрубок горячей воды D 15 мм, 5-Подающая линия отопления D 22 мм, 6-Кронштейн прибора, 7-Патрубок для газоотвода – D110 мм ≤ 20 kW/D130 мм ≥ 24 kW

Как для установки/монтажа газового настенного котла Vaillant turbo tec pro/plus VUW 242, так и для последующего проведения техобслуживания требуются следующие минимальные расстояния и свободные пространства для монтажа:

– расстояние по бокам: 10 мм
– нижняя сторона: 250 мм
– верхняя сторона: 400 мм

Нет необходимости в соблюдении расстояния между котлом и воспламеняющимися строительными элементами, т. к. при номинальной тепловой мощности прибора достигается более низкое значение температуры, чем максимально допустимое значение 85 °C.

– Учтите все необходимые свободные пространства для монтажа и присоединительные размеры.

– Прикрепите на стену монтажный шаблон.

– Просверлите два отверстия для навешивания прибора.

– Отметьте на стене расположение подсоединений.

– Учтите необходимые длины вертикальных труб газоотвода в 500 мм.

Навешивание настенного котла Vaillant turbotec pro VUW 242/3-3

Рис. 3. Навешивание котла

– Монтируйте кронштейн прибора (1) на стене посредством прилагающихся дюбелей и болтов (2).

– Навесьте прибор (3) сверху на кронштейн.

Снятие обшивки котла Вайлант турбо тек про 240

Рис. 4. Демонтаж передней части обшивки прибора

– Ослабьте оба болта (1).

– Вытяните переднюю часть обшивки прибора с нижнего края прибл. на 1 – 2 см вперед (2).

– Приподнимите переднюю часть обшивки прибора и снимите ее вперед с прибора (3).

Рис. 5. Демонтаж боковой обшивки

– Ослабьте болты (4)

– Сдвиньте боковую часть обшивки прибл. на 1-2 см вверх и снимите ее вперед с прибора (5).

Установка обшивки настенного газового котла Vaillant turbotec plus VUW 242/3-3

– Установите боковую часть обшивки на задние опорные планки.

– Сдвиньте боковую часть обшивки прибл. на 1 – 2 см вниз и снова прочно привинтите.

– Зацепите переднюю часть обшивки прибора за его верхнюю стенку.

– Проверьте, находится ли обшивка прибора сверху на опорных планках и прилегает ли снизу к котлу.

– Снова прочно привинтите обшивку.

Для должного слива от продувочного трубопровода предохранительного клапана со стороны строения должна быть отведена сливная труба с впускной воронкой и сифоном. Должна иметься возможность наблюдения за сливом.

Настенный котел Vaillant turbotec pro VU 242/3-3 оснащен расширительным баком (8 л / 0,75 бар). Перед монтажом котла проверьте, достаточно ли этого объема.

Если это не так, необходимо монтировать дополнительный расширительный бак со стороны установки на стороне всасывания насоса.

Прибор предназначен для использования на природном газе G20/G25 и сжиженном газе G30/31. Подсоединение газа выполнено в стальной трубе D 15 мм.

Динамическое давление подсоединения газа для природного газа должно составлять как минимум 13 мбар.

– Сначала продуйте газопровод для его очистки. Благодаря этому можно избежать повреждений прибора.

– Подсоедините прибор к газопроводу. Для этого используйте прилагающееся зажимное резьбовое соединение и подходящий газовый кран.

– Перед вводом в эксплуатацию опорожните газопровод.

– Проверьте подсоединение газа на герметичность.

Подсоединение накопителя (только VU)

Соединение подающей и отводящей линий накопителя на котле Вайлант турбо тек про 240:

– Со стороны строения установите систему трубопроводов накопителя (принадлежности Vaillant).

– Установите соответственно прилагаемые к принадлежностям уплотнения и привинтите соединители на патрубки подающей и отводящей линиях накопителя прибора.

– Соедините датчик накопителя с соответствующим соединительным штекером кабельного ствола прибора

– Перед вводом в эксплуатацию обратите внимание на то, что система трубопроводов накопителя полностью обезвоздушена

Патрубок горячей воды (только VUW)

Рис.6. Монтаж патрубков холодной и горячей воды

Соединение патрубков холодной и горячей воды на котле Vaillant turbo tec pro/plus VUW 242 (например, с двумя соединителями с зажимным резьбовым соединением для соединения с 15 мм медными трубопроводами, как показано на рис. 6):

– Со стороны строения на подводящую линию холодной воды установите запорный клапан.

– Установите соответственно уплотнение (1) и привинтите соединители (2) на патрубки холодной и горячей воды прибора.

– Вставьте соответственно накидную гайку (4) и зажимное кольцо (3) на медный трубопровод (5). Диаметр трубопровода должен составлять 15 мм

– Вставьте трубопроводы до упора в соединители. Затяните накидные гайки в этом положении.

Соединение патрубков подающей и отводящей линий отопления на котле Vaillant turbotec pro/plus VUW 242 (например, с двумя соединителями с зажимным резьбовым соединением для соединения с 22 мм медным трубопроводом):

– Установите соответственно уплотнение (1) и привинтите соединители (2) на патрубки подающей и отводящей линиях прибора.

– Вставьте соответственно накидную гайку (4) и зажимное кольцо (3) на медный трубопровод (5). Диаметр трубопровода должен составлять 22 мм.

– Вставьте трубопроводы до упора в соединители. Затяните накидные гайки в этом положении.

– Подсоедините выпускное отверстие предохранительного клапана (1) к сточному отверстию воды посредством гидравлического затвора, чтобы избежать выхода воды и, тем самым, ущерба.

Подключение регулирующих приборов, принадлежностей и внешних компонентов установки

Монтаж газового настенного котла Vaillant turbotec plus VU 242/3-3 необходимо осуществлять согласно соответствующему руководству по эксплуатации.

Необходимые соединения с электроникой отопительного прибора (например, внешними регуляторами, внешними датчиками и др.) предпринимайте следующим образом:

– Снимите переднюю часть обшивки прибора и откиньте блок электроники вперед.

– Отсоедините заднюю крышку блока электроники и откиньте ее вверх.

– Проведите соединительные провода подключаемых компонентов через кабельные вводы слева на нижней стороне котла Вайлант турбо тек про 240.

– Затем проведите соединительные провода через кабельные вводы в блок электроники и обрежьте их.

– Удалите оболочку с соединительных проводов прибл. на 2 – 3 см и зачистите изоляцию жил.

– Подсоедините соединительные кабели согласно руководствам по приборам к соответствующим резьбовым клеммам на электронике.

– Обеспечьте, чтобы соединительный кабель был механически прочно закреплен в винтовых клеммах.

– Если не установлено комнатного или часового термостата, предусмотрите перемычку между клеммами 3 и 4 в том случае, если ее нет.

– Удалите перемычку, если к клеммам 3 и 4 подключен комнатный или часовой термостат.

– Вам не следует удалять перемычку между клеммами 3 и 4, если подключаете погодозависимый температурный регулятор или регулятор комнатной температуры (постоянное регулирование-соединительные клеммы 7, 8, 9).

– Закройте заднюю крышку блока электроники и прижмите ее, чтобы она зафиксировалась с характерным щелчком.

– Откиньте блок электроники вверх и прижмите его обоими зажимами справа и слева к боковой обшивке котла Vaillant turbotec pro/plus VUW 242/3-3, чтобы они зафиксировались с характерным щелчком.

– Установите переднюю часть обшивки прибора.
