Смесительный узел для теплого пола VALTEC COMBIМастер водовед

28 августа 2015г.

Обустраивая в своих апартаментах теплые полы, вы непременно столкнетесь с необходимостью выбора качественного, высокоэффективного и производительного насосно-смесительного узла. Для чего это нужно? Именно от выбора данного элемента будет зависеть эффективность работы всей системы теплых полов, а также уровень комфорта, которого вам удастся достичь в процессе проведения столь сложных монтажных процедур. Из всего перечня современных насос но- смесительных узлов, мы бы хотели порекомендовать вам систему под названием VALTEC COMBI, которая характеризуется всеми теми преимуществами, которые необходимы элементам данного типа в системе современных теплых полов.

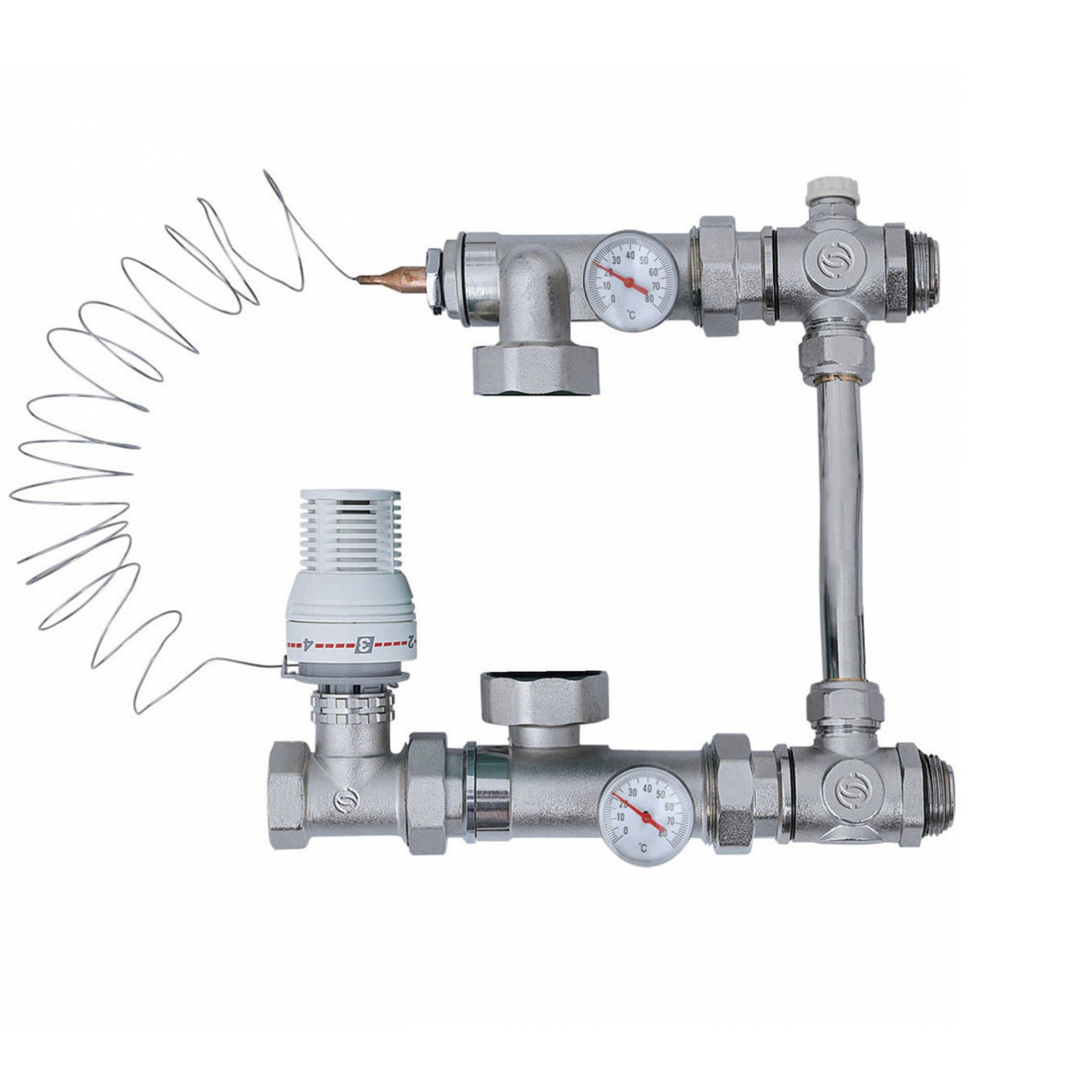

Итак, насосно-смесительный узел VALTEC COMBI – это узловой элемент водяных теплых полов, предназначающийся для приготовления теплоносителя, уровень температуры которого будет находиться в пределах 20-60 градусов Цельсия, в зависимости от выставленных пользовательских настроек.

Необходимая температура при этом будет достигнута путем подмеса жидкости, которая берется из обратной линии (т 21). Что касается процесса регулирования, то он будет осуществляться при активном использовании клапана двухходового типа(1). Его устанавливают в подающий коллектор. Процесс управления данным клапаном осуществляется с помощью термостатической головки. Ее, в свою очередь, дополнительно оснащают погружным датчиком, который устанавливается на выходе смесительного узла(4а). Погружной датчик будет управлять двухходовым клапаном в том случае, если вы будете использовать отопительный контроллер. В системе VALTEC COMBI также используется балансировочный клапан, который расположен в линии подмеса(7). С его помощью осуществляется корректное определение сбалансированного соотношения теплоносителя, который будет поступать из первичного контура (прямая линия) и вторичного контура (обратная линия).

Что касается других узловых элементов, которые также можно причислить к основным, то здесь, в первую очередь, имеются в виду шаровые краны встроенного типа(11), предназначенные для выключения циркуляционного насоса(3).

Также, в системе имеются термометры погружного типа(5), воздухоотводчик(9) автоматический и бай пас, оснащаемый перепускным клапаном для выполнения соответствующих задач(12).

 Преимущество насосно-смесительного узла VALTEC COMBI

Теоретически, систему с подобным функционалом можно собрать из отдельных элементов, как говорится, «на коленке». Но полученный узел будет характеризоваться излишней громоздкостью, с вытекающей из этого необходимостью выделения отдельного места под его размещение.

И место это должно быть скрыто от посторонних глаз, поскольку образованный механизм будет характеризоваться малой привлекательностью с эстетической стороны вопроса.

Что же касается насосно- смесительного узла VALTEC COMBI, то он характеризуется компактностью, в виду чего его можно будет разместить в любом удобном для вас месте. При этом заводская сборка полностью исключает возможность допущения ошибок на этапе монтажа. Если вы будете собирать узел вручную, досадные ошибки, которые могут привести к серьезным проблемам со всей системой теплых полов, практически неизбежны, по причине большого количества соединений.

Плюс ко всему, к преимуществам узла VALTEC COMBI можно отнести его надежность и безопасность. В конце концов, речь идет о достойном, уважаемом производителе, который характеризуется практически полным отсутствием бракованных элементов, в чем вы можете убедиться по отзывам пользователей насосно-смесительных узлов.

Настройка смесительного узла COMBIMIX для водяного теплого пола —

  • Практические советы по настройке систем напольного отопления
  • Практические советы по настройке систем напольного отопления. Настройка насосно-смесительного узла
  • Монтаж теплого пола VALTEC (теплый пол своими руками / статья, видео)
  • Теплый пол Valtec системы и комплектация, инструкция по теплоизоляции, отзывы
  • как правильно монтировать с расходомерами, и способы регулировки, настройка системы марки Валтек (Valtec), серии Тим и Комбимикс
  • Коллектор теплого пола VALTEC: конструкция, сборка, настройка, установка
  • Теплый пол valtec: инструкция и устройство системы
  • Насосно-смесительные агрегаты для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop.
    Схема насосно-смесительного агрегата для теплого пола
  • человек устанавливают температуру руки на панели управления теплым полом Стоковое Изображение

Практические советы по настройке систем напольного отопления

Балансировка петель

Монтаж системы напольного отопления, бесспорно, ответственная операция, однако, то, насколько будет комфортно пользоваться готовой системой отопления, зависит чаще всего от грамотной наладки. Наладка напольной системы отопления не так сложна, как может показаться на первый взгляд.

По большому счёту, наладка системы отопления состоит из трех этапов. Это балансировка петель напольного отопления, настройка насосно-смесительного узла и настройка контроллера при его наличии.

В этой статье будет рассказано о методах, которые используются для балансировки петель напольного отопления. Прежде всего, стоит отметить основные заблуждения, которые имеют место при подобной балансировке.

  • Иногда можно услышать то, что правильно сбалансировать систему можно только расчётным способом, т.
    е., посчитав сопротивление всех петель, вычислив настроечное положение регулирующих клапанов, установить его на коллекторе. Конечно же, проект с грамотным гидравлическим расчётом ускоряет процесс наладки и защищает от ошибок в монтаже. Но, тем не менее, систему напольного отопления можно настроить и без теоретических расчётов, хотя это и займет больше времени.
  • Так же заблуждением считается и то, что расходы воды во всех петлях должны быть одинаковы. На самом деле, расход в первую очередь зависит от тепловой мощности, которую передаёт в помещение каждая конкретная петля.
  • Нередко можно услышать, что систему напольного отопления вообще не надо балансировать, а расходы воды сами выровняются за счёт работы термостатов, контроллеров и прочих элементов автоматики. Это утверждение так же не верно. Дело в том, что рано или поздно наступит момент, когда все петли теплого пола откроются на максимум, и распределение теплоносителя должно быть таким, чтобы вся вода не уходила в одну петлю, а равномерно распределялась по всему отапливаемому контуру.

Итак, система отопления заполнена и испытана, котел запущен, в руках лежит шестигранный ключ, отдавая приятной тяжестью, переходящей в зуд нетерпения. С чего же начать?

В первую очередь стоит определиться с целями и задачами балансировки.

Задача балансировки заключается не в установке требуемого расхода по каждой петле, а в установке соотношения расходов по петлям или баланса расходов. Окончательно расходы устанавливаются во время настройки насосно-смесительного узла. При этом, изменяя общий расход через коллектор, соотношение расходов через петли сохраняется.

Так же балансировка отличается в зависимости от того, имеет ли коллекторный блок расходомеры. Коллекторные блоки VTc.596 (рис. 1), VTc.589 (рис. 2), VTc.586 (рис. 3) оснащены расходомерами, которые значительно ускоряют балансировку и позволяют её осуществить без включения котла, так как показывают в реальном времени расход воды по каждому направлению.

Распределение расходов необходимо выполнить таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали.

Для этого желательно знать требуемые тепловые нагрузки на петли. Но даже, если требуемые нагрузки не известны, то можно выставлять расходы пропорционально длинам петель. Как правило, такой подход не даёт большой погрешности, так как петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с того, что выбирается самая длинная петля (или петля с самой большой мощностью, если это известно). Регулирующий клапан на этой петле открывается в максимальное положение, и относительно него будут выставляться расходы всех остальных петель.

Для примера возьмем коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

В этом случае настройка начинается с первой петли, имеющей длину 100 м. Она открывается на максимум. Предположим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход воды на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход воды на четвертой петле должен быть: (50/100) · 4 = 2 л/мин (

рис. 4).

Может получиться так, что при настройке третьей петли расход даже при полностью открытом клапане устанавливается на уровне 2,5 л/мин и не доходит до положенного уровня 3 л/мин. Это значит, что петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины (большее количество отводов, калачей, подводящих участков). Балансировку в этом случае можно осуществить только с включенным котлом и хотя бы с минимальным теплосъёмом в помещении. Первая петля – на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин (рис. 5).

После того, как все расходы выставлены, балансировку петель можно считать оконченной и можно приступать к настройке насосно-смесительного узла.

Если настраивать коллекторные блоки без расходомеров, такие как VTc.588 (рис. 6) или VTc.594 (рис. 7), то о расходах в петлях можно судить только по косвенным признакам.

Балансировку в этом случае можно осуществить только с включенным котлом и хотя бы с минимальным теплосъёмом в помещении.

Желательно, чтобы на улице была температура ниже +5 ºС. В помещениях не должно быть открытых окон и каких-либо значительных тепловыделений (работающего камина и пр.). Настройка, как и в предыдущем случае, начинается с того, что определяется самая длинная петля.

Затем систему необходимо оставить прогреваться на несколько часов, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

    Правильность настройки определяется одним из следующих способов:
  • по температуре воды в обратном трубопроводе;
  • по средней температуре пола.

Определение правильности настройки по температуре воды в обратном трубопроводе

Расход теплоносителя, мощность и разность температур между подающим и обратным трубопроводом взаимосвязаны. Если уменьшить расход теплоносителя в петле, то неизбежно вырастет разность температур. Именно по этой зависимости можно определить правильность настройки.

Если все петли будут иметь одинаковую разность температур между подающим и обратным трубопроводом, то это будет означать, что во всех петлях расход воды соответствует текущей мощности.

А так как температура в подающем коллекторе для всех петель одинакова, то выравнивать температуры можно только перед обратным коллектором.

Оценку температуры удобнее всего делать при помощи специального термометра, такого как VT.4615 (рис. 8). Такой термометр вставляется между трубой и обратным коллектором через соединение «евроконус» (рис. 9).

Определяется эталонная температура на самой длинной петле, затем все остальные клапаны подстраиваются в зависимости от отклонений от этой температуры. Если температура на петле ниже, чем на эталонной, то это значит, что расход в этой петле тоже низкий, и клапан следует приоткрыть. Если расход, напротив, выше, то клапан следует закрыть. Затем через пол часа данную операцию следует повторить до тех пор, пока температуры воды перед обратным коллектором не будут равны у всех петель.

Определение правильности настройки по средней температуре пола

Предыдущий способ достаточно прост, но не учитывает финишное покрытие пола. Если в помещениях разное покрытие пола, то для того, чтобы температура поверхности пола в этих помещениях ощущалась как одинаковая, необходимо, чтобы расходы по петлям учитывали этот фактор.

Учесть финишное покрытие можно, замеряя температуру поверхности пола в разных помещениях и выравнивая расходы воды по разным направлениям так, чтобы средняя температура поверхности пола в разных помещениях была одинакова. Замерять температуру пола можно разными способами: и контактными термометрами, и пирометрами (рис. 10).

Настройка клапанов происходит так же, как и в предыдущем случае. Клапан, обслуживающий петлю, пол над которой имеет температуру выше, чем в остальных помещениях, прикрывается и наоборот – при низкой температуре пола клапан открывается.

Стоит отметить, что замерять температуру пола нужно, как минимум, в шести точках: над трубами, между ними, в начале петли, в середине и в конце петли, и взять среднее значение.

При достижении температуры поверхности пола во всех помещениях близких значений настройку можно считать оконченной.

Для того чтобы настройку клапанов защитить от несанкционированного вмешательства, на коллекторах VTc.594, VTc.588 имеется механизм фиксации настроенного положения. Для фиксации настройки необходимо закрутить фиксирующий винт до упора (рис. 11, 12). Винт находится внутри шестигранника. Этот винт ограничивает открытие клапана на текущем уровне и не позволяет ему открыться сильнее. Однако, он позволяет полностью закрыть клапан. Таким образом, после настройки можно закрутить все фиксирующие винты до упора, при этом в дальнейшей эксплуатации можно перекрывать отдельные петли этим же клапаном. Далее, для того чтобы вновь настроить эту петлю, следует просто открыть клапан до упора.

Как видно, настройка петель достаточно простая операция, особенно если использовать удобное оборудование для этого. Настройка насосно-смесительного узла (НСУ) у большинства монтажников также не вызывает вопросов. О некоторых особенностях настройки НСУ будет рассказано в отдельной статье.

Автор: Жигалов Д. В.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Практические советы по настройке систем напольного отопления. Настройка насосно-смесительного узла

  • Техподдержка
  • Статьи
  • Практические советы по настройке систем напольного отопления. Настройка насосно-смесительного узла

Настройка насосно-смесительного узла не так сложна, как может показаться на первый взгляд, достаточно лишь понять, как какое-либо действие влияет на работу всей системы. Можно вычислить его настройку теоретически (этому посвящена статья «Насосно-смесительный узел VALTEC COMBI. Идеология основных регулировок»). Однако теория не всегда сходится с практикой, да и точнее всё-таки провести настройку на месте по показаниям термометров. Для того, чтобы правильно осуществить настройку без расчетов, необходимо иметь включенным котел и хотя бы минимальный теплосъёмом в помещениях. Желательно, чтобы на улице была температура ниже +5 ºС. В помещениях не должно быть открытых окон или каких-либо крупных тепловыделений (работающего камина и пр.).

Начнём с того, что опишем работу насосно-смесительного узла (рис. 1, 2).

Горячая вода из патрубка A поступает в насосно-смесительный узел, после чего через насос поступает в патрубок С, который подключается к подающему коллектору системы напольного отопления. Вода, проходя петли систем напольного отопления, делится на два потока. Часть воды идёт на смешение через байпас и клапан байпаса 3. Там она смешивается с новой порцией горячей воды из котла в такой пропорции, чтобы на входе в коллектор получилась необходимая температура воды.

Часть потока воды из патрубка B отводится обратно в котел через настроечный клапан первичного контура 5 в патрубок D. На термоэлементе термостатического клапана 1 либо на контроллере задается требуемая температура воды на входе в систему напольного отопления, при этом термоэлемент либо контроллер, отслеживая температуру в точке 4, приоткрывает или прикрывает термостатический клапан 1, увеличивая или уменьшая количество горячей воды из котла, подмешиваемой к общему потоку.

В большинстве случаев для настройки узла достаточно задать на термоэлементе либо контроллере требуемую температуру теплоносителя, которую необходимо подавать в теплый пол, и требуемую скорость насоса. Мощность, расход воды и разница температур между подающим и обратным трубопроводом взаимосвязаны между собой. К тому же, разница температур между подающим и обратным трубопроводом, как и температура настройки узла, влияют на среднюю температуру пола и его теплоотдачу.

В целом, мощность любой системы напольного отопления зависит от разницы между температурой воздуха и средней температурой на поверхности пола. Повышая эту среднюю температуру, мы повышаем мощность петли.

Теперь на примере рассмотрим – от чего зависит эта самая средняя температура пола. Предположим, что у нас имеется петля напольного отопления уложенная «змейкой», в которую подаётся вода с температурой 40 ˚С, при этом из петли возвращается вода с температурой 30 ˚С (рис. 3). Допустим при этом, что температуры в точках А и Б будут 30 и 25 ˚С соответственно. Средняя температура такого пола будет около 27,5 ˚С, что соответствует мощности 80 Вт/м².

Но такая работа пола, возможно, не будет устраивать владельца, так как разница температуры поверхности в точке А и в точке Б будет велика. И пользователь, стоя в точке А, будет ощущать перегретый пол, а в точке Б будет считать пол холодным. Данную проблему можно решить, увеличив расход воды. Допустим, мы увеличим расход воды в два раза. В этом случае температура в обратном трубопроводе будет увеличиваться. Причем при увеличении расхода в два раза разница температур между подающим трубопроводом и обратным снизится тоже в два раза и составит 40 ˚С на подаче и 35 ˚С на обратном трубопроводе. В точке А и Б температуры установятся приблизительно на уровне 30 ˚С и 27,5˚С а средняя температура пола вырастет примерно до 29,5 ˚С (рис. 4).

Чтобы снизить среднюю температуру пола до начального уровня и не допустить перегрева, достаточно снизить температуру воды, подаваемой в теплый пол. Если установить термостат на 38 ˚С, то температура в обратном трубопроводе установится примерно на уровне 32 ˚С, температуры в точках А и Б будут 29 ˚С и 26,5 ˚С. При этом средняя температура пола будет равна около 27,5 ˚С, то есть такая же, как и в первом примере, но разница температур между точкой А и Б на поверхности пола будет не столь значительна.

Чтобы выровнять температуру пола, можно применять схему «улитка», но ее надо предусмотреть ещё на стадии монтажа.

    Исходя из вышеописанных примеров, можно дать следующие рекомендации по настройке расходов и температур пола:
  • чем больше расход воды через контуры теплого пола, тем меньше разница температур на поверхности пола во всех помещениях. Мощность насоса (и соответственно расход) выставляется в зависимости от разницы температур на подающем и обратном коллекторе. Для петель, уложенных «змейкой», эта разница должна составлять 3–5 ˚С. Для петель, уложенных «улиткой», разница может быть увеличена до 3–10 ˚С.
    Таким образом, чтобы определить наиболее подходящую настройку насоса, необходимо задаться определенной скоростью насоса, и через полчаса замерить разницу температур между подающим и обратным коллектором. Если разница окажется слишком высокой, то скорость насоса необходимо увеличить, либо установить более мощный насос. Нет ничего страшного в том, что разница температур окажется маленькой, в этом случае нагрев помещения будет более равномерным по всей площади.
  • температура воды, подаваемой в коллектор системы напольного отопления, напрямую влияет на среднюю температуру пола, которая в свою очередь влияет на мощность. Чем выше температура, тем выше мощность. Но необходимо выбирать эту температуру так, чтобы максимальная температура пола не превысила 29 ˚С, иначе перегретый пол будет доставлять дискомфорт.

Но зачем же нужны остальные вентили и клапаны на узле, если достаточно выставить настройки насоса и термоэлемента? Дело в том, что насосно-смесительный узел VT. COMBI за счёт своей конструкции является очень универсальным устройством, способным успешно работать в различных системах. Универсальным его делает наличие дополнительных органов регулирования, которые позволяют расширить зону его работы и увеличить максимальную мощность.

Если требуется внедрить узел в систему со специфическими параметрами теплоносителя или «выжать» из узла максимум возможной мощности, то помимо установки термоэлемента в требуемое положение необходимо так же осуществить несколько простых операций по настройке.

Настройка балансировочного клапана байпаса (рис. 5)

    Для того чтобы лучше понять, на что влияет настройка этого клапана, рассмотрим две гипотетические ситуации:
  1. Из котла к насосно-смесительному узлу поступает теплоноситель с температурой 90 ˚С, при этом термостатический клапан настроен на поддержание температуры теплоносителя на входе в систему напольного отопления 30 ˚С, а из обратного коллектора возвращается теплоноситель с температурой 25 ˚С.
    Термостатический клапан должен принять такое положение, при котором соотношение расходов теплоносителя с температурой 90 ˚С и 25 ˚С обеспечило температуру на выходе 30 ˚С (рис. 3).
    Не сложно догадаться, что такая задача решается обычной пропорцией, и соотношение расходов воды из котла к воде из обратки должно быть 1 : 12. Иными словами, на каждый литр воды из котла должно приходиться 12 л воды из «обратки».
    Если настроечный клапан байпаса настроен в положение близкое к минимуму, то через него и будет проходить минимальное количество теплоносителя. Предположим, что клапан байпаса «3» открыт в такой позиции, что через него в данной системе проходит 12 л/мин. воды. Тогда термостатический клапан должен закрываться до тех пор, пока расход воды через него не будет равен 1 л/мин. В этом случае на выходе мы получим необходимые нам 30 ˚С с расходом 13 л/мин. (12 л/мин. холодной воды и 1 л/мин. горячей).
    А если начать открывать клапан байпаса? В этом случае расход теплоносителя через него начнет увеличиться. Предположим, что, открыв клапан до конца, мы получим расход 60 л/мин, при этом термостатический клапан займет такую позицию, чтобы пропускать в 12 раз меньше воды, т.е. 5 л/мин. В итоге мы получим те же 30 ˚С, но с расходом 65 л/мин. (60 л/мин. холодной воды и 6 л/мин. горячей).
    Таким образом, мы видим, что при минимальном и максимальном положении клапана байпаса узел поддерживает необходимый расход теплоносителя, но чем ниже настройка клапана, тем меньше расход будет обеспечивать такой узел, а как было сказано выше увеличение расхода через петли обеспечивает более равномерный прогрев помещения.
    Отсюда возникает вопрос – а зачем вообще закрывать клапан байпаса, если его закрытие приводит лишь к уменьшению расхода теплоносителя и как следствие уменьшение мощности системы? Чтобы ответить на этот вопрос представим себе другую гипотетическую ситуацию.
  2. Допустим, что котел настроен на 60 ˚С, при этом на входе в систему напольного отопления нам необходимо поддерживать 45 ˚С. Температура воды, возвращаемой из обратного коллектора составляет 35 ˚С (рис. 7).
    Как мы видим, пропорция горячей и холодной воды в этом случае должна измениться. Пропорция воды из котла и из обратки при этих температурах составит 1 : 1,5. На каждый литр воды из котла должно приходится 1,5 л воды из «обратки».
    Если настроечный клапан байпаса открыт в максимальное положение, то через него идет максимальный расход. Примем расход такой же, как и в предыдущем примере - 60 л/мин. В этом случае термостатический клапан должен открываться до тех пор, пока расход не будет равен 40 л/мин. Но клапан не может открываться бесконечно, и в какой-то момент он откроется до максимального своего положения.
    Если насос, установленный в этой системе, сможет обеспечить максимальный расход через термостатический клапан только 20 л/мин., то узел даже при полностью открытом клапане сможет обеспечить только 41 ˚С на выходе.
    Для того, чтобы узел смог обеспечить необходимую температуру 45 ˚С на входе в теплый пол, необходимо закрывать клапан байпаса до тех пор, пока пропорция воды не будет достаточной для того, чтобы обеспечить необходимую температуру теплоносителя на выходе из узла.

Исходя из вышесказанного, можно дать общие рекомендации по настройке этого клапана. В случае, если разница температур между температурой теплоносителя, поступающего из котла и температурой настройки узла велика, клапан необходимо открывать. Если температура теплоносителя из котла близка к требуемой температуре после смесительного узла, то клапан следует прикрывать. Но как же настроить точно узел в каждом конкретном случае, если температура теплоносителя, поступающая из котла и температура, которую необходимо поддерживать на входе в систему напольного отопления, не постоянны в течение года? Неужели придётся постоянно его подстраивать? Конечно же, нет! Задача монтажника – сделать так, чтобы узел смог обеспечить требуемую температуру в любой ситуации, которая может возникнуть во время эксплуатации, обеспечивая при этом максимальный расход теплоносителя. В остальные периоды узел будет поддерживать требуемую температуру теплоносителя за счёт термостатического клапана. По большому счету, монтажник задает максимальный диапазон температур, которые насосно-смесительный узел будет поддерживать. Если монтажник задаст слишком низкий диапазон, то узел не сможет обеспечить требуемую температуру в те моменты, когда из котла идёт теплоноситель с низкой температурой. Если монтажник задаст слишком высокий диапазон, то узел будет работать не на полную свою мощность.

Как уже было сказано выше, золотую середину можно найти, используя расчетные формулы, но можно и следующим образом – надо выставить на котле минимальную температуру, которую он будет поддерживать в течение года. Если котел в течение года будет настроен на одну и ту же температуру, то выставляется именно она. Далее с термостического клапана снимается термоголовка или сервопривод. Система в таком режиме должна проработать несколько часов, пока температура на входе в теплый пол не стабилизируется. Именно такой и будет максимальная температура, которую узел сможет поддерживать. Если эта температура намного выше той, которая необходима на входе в теплый пол, то клапан байпаса приоткрывается. В большинстве случаев желательно его открыть на позицию 3 и подождать от получаса до часа, после чего опять проверить температуру на входе в систему напольного отопления. Если она опять будет велика, то продолжать открывать клапан. Если температура будет на 2–5 ºС выше, то настройку можно считать оконченной. Если же температура после узла оказалась ниже требуемой, то балансировочный клапан байпаса следует зарывать. После окончания настройки на термостатический клапан обратно монтируется термоэлемент или сервопривод. Далее узел будет регулировать требуемую температуру самостоятельно.

Внимательный читатель, возможно, скажет: «А зачем эти сложности, если можно поставить трёхходовой клапан, у которого не надо настраивать клапан байпаса?». В какой-то степени читатель будет прав – узлы с трёхходовым клапаном устроены таким образом, что при увеличении потока воды из котла одновременно уменьшается поток воды через байпас, что позволяет обойтись без упомянутого выше балансировочного клапана байпаса. Но, к сожалению, на сегодняшний день не существует идеального узла, который бы без настроек и регулировок вписывался бы в любую систему отопления. И насосно-смесительные узлы с трёхходовым клапаном тоже не лишены недостатков, и тем более, их нельзя рассматривать как узлы, не требующие настройки.

На рис. 8 представлена схема насосно-смесительного узла собранная на базе трёхходового клапана VT.MR03 (рис. 9). Требуемая температура теплоносителя в таком узле достигается за счёт все той же пропорции воды, поступающей из котла и воды, поступающей из «обратки».

Рассмотрим работу такого узла на тех же примерах, что и в предыдущих случаях.

Из котла к насосно-смесительному узлу поступает теплоноситель с температурой 90 ˚С, при этом термостатический клапан настроен на поддержание температуры теплоносителя на входе в систему напольного отопления 30 ˚С, а из обратного коллектора возвращается теплоноситель с температурой 25 ˚С. Как уже было сказано выше, пропорция воды должна быть 1 : 12. Иными словами, на каждый литр воды из котла должно приходиться 12 л воды из «обратки».

Трёхходовой клапан за счёт термоэлемента займет такое положение, при котором из котла будет поступать 1 литр воды, а из байпаса будет поступать 12 литров. При этом, если температура воды на выходе из котла, допустим, снизится, то клапан займет новое положение, увеличив расход воды из котла и одновременно с этим уменьшив расход воды из обратного коллектора, таким образом, поддерживая необходимую температуру воды на входе в теплый пол.

К сожалению, в таком совершенном режиме узел работает только в теории. На практике часто встречаются ситуации, когда такой узел подает воду в систему напольного отопления почти без смешения. Из-за чего это происходит? Предположим, что в доме, отапливаемом напольной системой отопления, днем стало тепло (солнечная теплая погода) и все петли тёплых полов по сигналам термостатов закрылись. Узел стоит долгое время без расхода, так как все петли отключены. Вечером похолодало, и автоматика запустила работу петель напольного отопления. В течение дня вода, находящаяся в трубе между котлом и насосно-смесительным узлом, неизбежно остынет. Трёхходовой клапан в начальный момент времени будет находиться в полностью открытом положении (проход воды из котла будет максимально открыт, проход воды из байпаса будет закрыт). Далее, как только горячая вода из котла достигнет трёхходового клапана, он начнет закрываться, но приводы у клапана, как правило, имеют задержку минимум 2–3 минуты. Всё это время в петли теплого пола будет поступать теплоноситель с температурой близкой к 90 ºС. Скорость воды в петлях в основном составляет около 0,5 м/с. Таким образом, за 2 мин. до температуры 90 ºС прогреется по 60 м всех открытых петель, что, конечно же, не понравится жильцам такого дома.

Кроме описанного выше случая, такая ситуация часто возникает из-за гистерезиса котла при поддержании им определенной температуры. Гистерезис, это разница температуры воды, при которой котел отключается и включается. У некоторых котлов это значение может достигать 20–30 градусов. Получается, что котел, находясь в выключенном состоянии, не греет воду, и она потихоньку остывает до 60–70 ºС, затем, когда котел резко включится, может произойти такой же эффект резкого перегрева петель за счёт задержки трёхходового клапана.

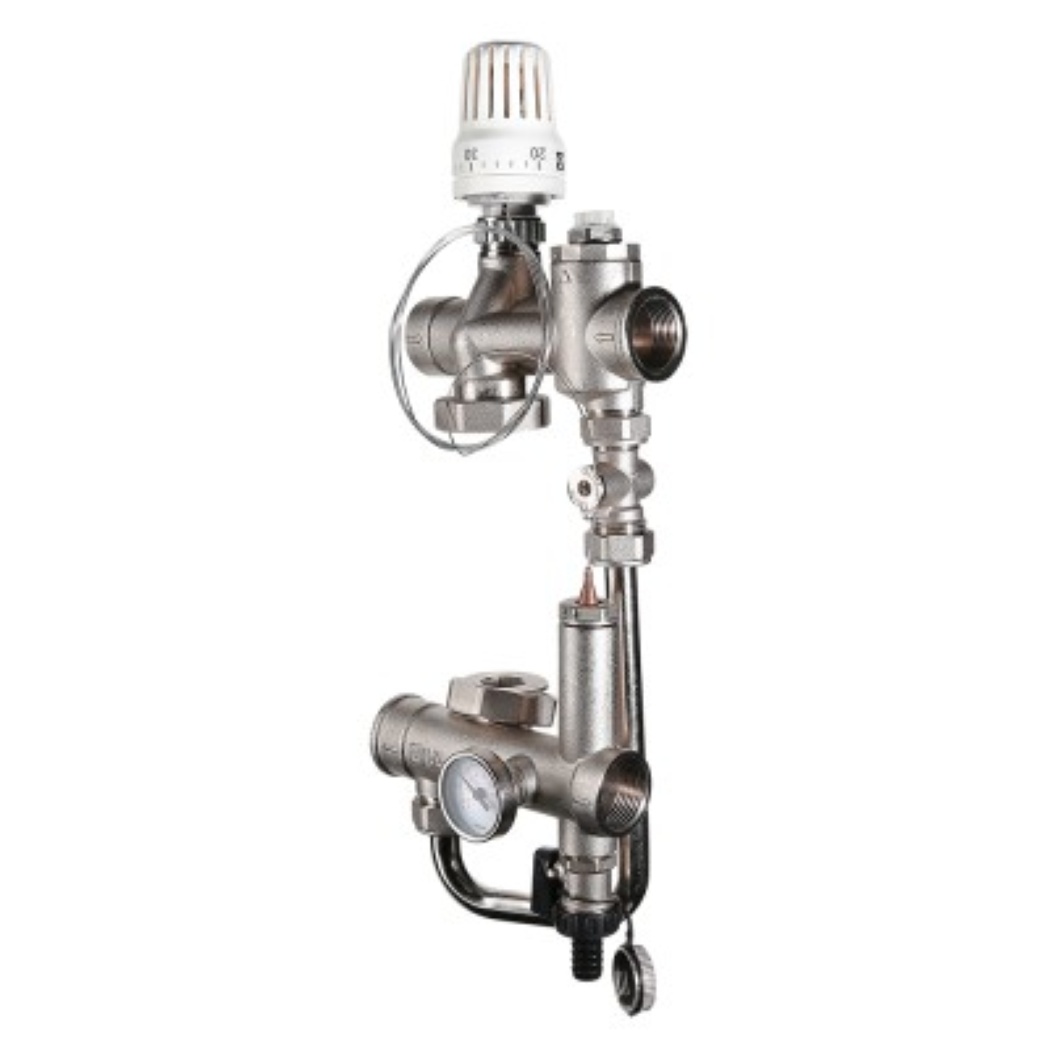

Такие узлы, как VT.COMBI и VT.VALMIX (рис. 14) лишены такого недостатка, так у них смешение происходит постоянно, даже при полностью открытом термостатическом клапане. За счёт этого в этих узлах невозможно резкое увеличение температуры в петлях.

Узлы с трёхходовым клапаном, несмотря на вышеописанный недостаток все же имеют право на существование. Такие узлы хорошо себя зарекомендовали в системах с гидравлической стрелкой. Гидравлическая стрелка выравнивает колебания температур во вторичных контурах.

Установка перепускного клапана в насосно-смесительный узел с трёхходовым клапаном позволяет так же снять негативный момент, возникающий при остывании воды в трубе между котлом и узлом при длительном простое. Специально для таких случаев VALTEC выпустил готовый узел с трёхходовым клапаном MINIMIX, объединяющий в себе компактность и простоту настройки (рис. 10).

Настройка балансировочного клапана первичного контура (рис. 11)

Порой встречается такая ситуация, что при открытии балансировочного клапана байпаса до максимальной позиции (Кv = 5), температура на выходе из узла все равно остается слишком большой. Можно конечно оставить все как есть, ведь термостатический клапан во время своей работы уменьшит её до необходимого значения. Однако в таком режиме узел будет обладать недостатками узла с трёхходовым клапаном описанным выше. А именно, при резких колебаниях температур в первичном контуре узел может не успеть среагировать и подать в теплый пол теплоноситель с завышенной температурой.

Происходит это, как правило, из-за котлового насоса с чрезмерной мощностью. За счёт большого напора котлового насоса при открытом термостатическом клапане в узел поступает слишком большой расход котловой воды, для разбавления которой, не хватает расхода обратки даже с открытым балансировочным клапаном на байпасе.

Конечно же, эту проблему с точки зрения энергосбережения лучше решать, уменьшая мощность котлового насоса, но если его мощность выбрана, исходя из обеспечения необходимым расходом удаленных радиаторов, а на насосно-смесительном узле напор оказался большим из-за близкого расположения к насосу, то на выручку приходит как раз балансировочный клапан первичного контура. При помощи него можно ограничить максимальный расход котловой воды.

Его настройка схожа с настройкой балансировочного клапана байпаса. Если при настройке балансировочного клапана байпаса оказалось так, что он дошёл до максимального значения, при этом температура после узла все ещё слишком велика, то тогда приступаем к закрытию балансировочного клапана первичного контура. Его желательно закрывать постепенно по 0,5–1,0 оборотов, после чего следить за изменением температуры воды после узла. Как только температура после узла станет на 2–5 ºС выше требуемой, то настройку можно считать оконченной.

Настройка перепускного клапана (рис. 12)

К сожалению, на сегодняшний день многие производители насосно-смесительных узлов пренебрегают данным устройством, более того, многие даже не понимают, зачем перепускной клапан нужен, и вводят в заблуждение коллег сомнениями о его необходимости. На самом деле, у него несколько функций, он нужен для защиты насоса от работы на «закрытую задвижку», для предотвращения влияния петель теплого пола друг на друга во время регулировки и для поддержания узла в рабочем режиме в течение длительных простоев.

Перепускной клапан предотвращает работу на закрытую задвижку следующим образом: как только происходит закрытие сервоприводов, расход воды в контуре напольного отопления снижается. При снижении расхода воды через насос увеличивается напор. Перепускной клапан устроен так, что при достижении определенного перепада давлений он открывается. Таким образом, как только напор насоса достигнет определенной точки, это будет свидетельствовать о том, что насос работает при расходе близким к нулю. Максимальный напор, развиваемый насосом, указывается непосредственно на корпусе насоса и, как правило, выбирается из ряда 2, 4, 6, 8 метров водяного столба. Если поставить перепускной клапан на давление чуть меньшее максимального напора насоса, то он откроется, как только расход в системе упадет до минимума и предохранит его от перегрева. Конечно же, подобную защиту от работы «на закрытую задвижку» можно осуществить при помощи средств автоматики.

Например, коммуникатор VT.ZC6 отслеживает сигналы от всех термостатов, и, если все термостаты дали команду на закрытие, то он отключает насос и включает его только тогда, когда хотя бы один термостат даст команду на открытие сервопривода. Но данный коммуникатор не решает остальных проблем, которые решает перепускной клапан.

Вторая проблема - это выравнивание потоков теплоносителя и исключение влияния петель друг на друга. Данная проблема заключается в том, что при работе системы автоматики петли будут закрываться сервоприводами независимо друг от друга. При закрытии одних петель, расход воды на оставшихся петлях будет увеличиваться. Увеличение расхода воды происходит за счёт того, что стандартный трёхскоростной насос устроен таким образом, что при уменьшении расхода, он самостоятельно увеличивает напор, а в петлях теплого пола при увеличении напора создаваемого насосом увеличивается расход. Приведем конкретный пример:

Предположим, что у нас имеется насосно-смесительный узел с насосом 25/4, настроенным на скорость «2». К нему подключен коллекторный блок с пятью выходами. Так же предположим, что длина всех петель одинаковая, и при этом все петли настроены на одинаковый расход 2 л/мин (0,12 м³/ч). По графику (оранжевые линии на рис. 13) можно увидеть, что все петли при таком расходе (суммарный расход составит 0,6 м³/ч) будут иметь потерю давления 3 м вод.ст. (или 30 кПа).

Но что произойдет, если 4 из 5 петель закроют сервоприводы. В этом случае расход воды будет стремиться к расходу через одну петлю, т.е. 0,12 м³/ч. Но при этом такой расход будет идти и через насос. Насос же в свою очередь при изменении расхода, увеличит напор до 4 м вод ст. (зеленые линии на рис. 13). В свою очередь расход по единственной оставшейся петле увеличится. Данная задача выходит за рамки этой статьи и более подробно описана в статье «Особенности расчёта систем отопления с термостатическими клапанами». Стоит отметить, что в результате совместной работы оставшейся петли и насоса в итоге расход и напор установятся в среднем положении. Т.е. расход будет равен примерно 0,3 м³/ч. Отсюда мы видим, что расход воды в оставшейся петле увеличится с 2 до 5 л/мин.

Подобное увеличение расхода повлечет за собой увеличение температуры теплоносителя на выходе из этой петли, что в свою очередь увеличит среднюю температуру пола. Возможно, подобные колебания средней температуры пола для многих пользователей не являются проблемой, однако в грамотной системе отопления недопустимо, чтобы тепловой режим соседних помещений каким либо образом влиял друг на друга.

В этом случае перепускной клапан работает тем же образом, что и для защиты насоса. При закрытии петель напор насоса начинает расти. Перепускной клапан при увеличении напора открывается и перепускает часть теплоносителя в обратный коллектор. За счёт этого напор и расход теплоносителя остается практически неизменным во всех петлях. Для того чтобы перепускной клапан работал в этом режиме, необходимо его настроить на перепад чуть меньший, чем в первом случае. Если коллекторный блок оснащен расходомерами, то определить настройку достаточно просто. Для этого сначала во всех петлях настраивается требуемый расход теплоносителя. Затем выбирается самая короткая петля либо петля с наименьшим расходом. Как правило, это одна и та же петля. Далее при помощи регулирующих клапанов закрываются все петли кроме выбранной, при этом отслеживается изменение расхода в выбранной петле. Как только все петли будут закрыты, необходимо начать открывать перепускной клапан (уменьшать давление открытия). Клапан открывается до тех пор, пока расход воды в оставшейся петле не вернется к изначальному значению. На этом настройка перепускного клапана считается оконченной. Если после насосно-смесительного узла установлен коллекторный блок без расходомеров, то единственный известный автору статьи способ настройки перепускного – это рассчитать потерю давления в самой длинной петле и выставить это значение на клапане.

Как и ранее, данную функцию может взять на себя система автоматики. А именно – насос с частотным управлением типа VT.VRS25/4EA. У такого насоса есть режим, при котором он автоматически изменяет скорость вращения рабочего колеса при изменении расхода, поддерживая постоянный напор. Но подобные насосы, как правило, дороже обычных трёхскоростных наcосов, и их установка требует технико-экономического обоснования.

И наконец, функция поддержания узла в рабочем режиме в течении длительных простоев. Бывают ситуации, особенно в осенне-весенний период, когда средняя температура днём на улице достаточно высокая, и отопление большую часть дня не работает. Ночью температура на улице опускается, и в этот момент отопление включается. Вода в трубах в период простоя днём без циркуляции остывает, и когда автоматика вечером дает команду на запуск системы, требуется некоторое время, пока остывшая вода сменится горячей водой из котла.

Если система достаточно объёмная, то нагрев займет некоторое время. В случае же использования перепускного клапана насосно-смесительный узел будет работать и поддерживать температуру воды на заданном уровне в течении всего дня. При этом, если вода в самом узле остынет, то за счёт термостатического клапана узел подаст небольшое количество горячего теплоносителя в контур и оставит температуру на заданном уровне. Узел в любой момент будет готов подать воду с требуемой температурой в контур системы напольного отопления.

Как уже было сказано выше, функции перепускного клапана не всегда нужны, и при желании их могут на себя взять другие элементы, такие как коммуникаторы или насосы с частотным преобразователем.

Именно поэтому в 2016 году специалистами компании VALTEC был разработан насосно-смесительный узел VT.VALMIX (рис. 14). Данный узел оптимизирован и имеет более компактный корпус и, в отличие от узла VT.COMBI, не имеет встроенного перепускного клапана. Однако в этом узле, так же как и в узле VT.COMBI, имеется балансировочный клапан байпаса, балансировочный клапан первичного контура, которые позволяют осуществить его настройку практически для любой системы.

В конце статьи приведу наиболее часто встречающиеся вопросы, не освещенные выше и ответы на них:

Вопрос 1. Почему регулировка температуры воздуха в комнате, отапливаемой теплым полом, осуществляется только в режиме «открыто/закрыто»? Почему нельзя отрегулировать температуру, как на радиаторе - постепенным уменьшением расхода?

Действительно, можно осуществить регулировку систем напольного отопления «вентилем» и снижать мощность теплого пола, снижая расход через петли. Однако к теплому полу, в отличие от радиаторов, предъявляются дополнительные требования. Одно из таких требований - это распределение температур на поверхности пола. В случае, если разница температур по поверхности пола будет слишком высока, она будет явственно ощущаться человеком, что будет доставлять дискомфорт. Разница температур на поверхности пола зависит от шага укладки трубопроводов и разности температур воды на входе и выходе из петли теплого пола. И если шаг трубы во время эксплуатации вряд ли поменяется, то разность температур - это величина не постоянная, и зависит она в основном от расхода. Уменьшение расхода в два раза приведет к тому, что разница температур теплоносителя увеличиться в два раза.

Вопрос 2. У меня установлен насосно-смесительный узел и контроллер VT.K200. По графику регулирования контроллер должен поддерживать на входе в систему напольного отопления температуру 30 ºС. А у меня по факту термометр на самом контроллере показывает температуру 35 ºС. Почему так происходит?

В этом случае ситуация с завышенной температурой связана с тем, что балансировочный клапан байпаса закрыт сильнее, чем это требуется. Проверить это легко – если в тот момент, когда после узла завышена температура, сервопривод полностью закрыт (цилиндр сервопривода находится в нижнем положении) (рис. 15, 16), то это значит, что контроллер и так уже полностью перекрыл подачу горячей воды в насосно-смесительный узел и в данный момент просто находится в режиме ожидания пока температура в контуре теплого пола опять не опустится до необходимого уровня.

Это произошло из за того, что перед узлом резко выросла температура воды из-за запуска системы после простоя, либо из- за резкого пуска котла. Клапан не смог молниеносно среагировать на подобные изменения, и узел «зачерпнул» слишком много горячей воды.

Данная проблема решается увеличением позиции настройки балансировочного клапана байпаса и, если он и так настроен в максимальное положение, то балансировочным клапаном первичного контура.

Автор: Жигалов Д.В.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Монтаж теплого пола VALTEC (теплый пол своими руками / статья, видео)

Уважаемые читатели! С момента публикации этой статьи в ассортименте нашей компании, практике применения оборудования, нормативных документах могли произойти изменения. Предлагаемая вам информация полезна, однако носит исключительно ознакомительный характер.

На данном видео подробно продемонстрированы все этапы монтажа водяного теплого пола VALTEC, начиная от установки коллекторного шкафа и заканчивая бетонной стяжкой. Ролик будет интересен для просмотра не только конечному потребителю или продавцу оборудования для инженерной сантехники, но и опытному монтажнику.

К настоящему времени технологии создания систем водяного напольного отопления настолько отработаны, что монтаж «теплого пола» можно выполнить, обладая минимальными строительными и сантехническими навыками. Полный набор необходимых для этого компонентов (его можно назвать конструктором для водяного напольного отопления) представлен в каталоге VALTEC.

Конечно, отправной точкой монтажа «теплого пола» «своими руками» должен быть профессионально выполненный проект.

Монтаж «теплого пола» начинается с установки в помещении коллекторного шкафа, в котором размещаются собранные в единый модуль насосно-смесительный узел и коллекторный блок. Подключение узла к высокотемпературному контуру осуществляется через шаровые краны.

Обычно основой для «теплого пола» служит перекрытие с черновой бетонной стяжкой. Поверхность должна быть горизонтальной и не иметь неровностей (иначе в петлях греющей трубы возможно образование воздушных пробок). Это нужно проверить с помощью строительного уровня, а при обнаружении дефектов их нужно устранить.

Когда поверхность готова, вдоль стен помещения раскладывается демпферная лента из вспененного полиэтилена. Она будет компенсировать расширение стяжки «теплого пола» при нагревании, а также послужит защитой от тепловых потерь через стены. Лента должна полностью перекрывать конструкцию пола по высоте, выступая за чистовое покрытие. Ее излишек обрезается после окончания строительных работ, перед монтажом плинтуса.

Затем пол покрывают пенополистирольными плитами, основная функция которых – исключить отток тепла в нижнем направлении. Если перекрытие под плитами может подвергнуться увлажнению снизу, то его предварительно застилают паронепроницаемым материалом. Сверху плиты ламинированы и имеют ряды выступов, бобышек, между которыми будут закреплены петли греющей трубы. Пазы по краям плит позволяют легко соединять их друг с другом.

Далее приступают к раскладке металлополимерной трубы. Ее схема и расстояние между трубами должны соответствовать проекту. Ведь, например, от шага укладки зависит теплоотдача напольного отопления. При выполнении изгибов труб рекомендуется пользоваться пружинным кондуктором. Это гарантирует от изломов и иной деформации трубы на сгибах.

После формирования контуров предварительно подогнанные по длине концы труб подсоединяются к распределительному коллектору с помощью обжимных фитингов. При обрезке труб и снятии с них фаски нужно пользоваться соответствующим инструментом – труборезом и калибратором. Монтаж фитингов требует лишь гаечного ключа.

После выполнения всех гидравлических подключений систему испытывают на герметичность (подают в контуры воду под давлением и проверяют на отсутствие течей). Если испытания прошли успешно, «теплый пол» заливают бетонной стяжкой. Раствор для нее приготавливают с использованием пластификатора, чтобы бетон потом не растрескивался при нагреве и охлаждении. Время затвердевания стяжки – 28 суток. По истечении этого срока «теплый пол» можно ввести в эксплуатацию.

Система напольного отопления от VALTEC комплектуется автоматикой различного уровня сложности. Установка на коллекторах электротермических приводов позволяет регулировать температуру в помещении при помощи комнатного термостата. Все эти устройства нужно подключить к разъемам размещенного в коллекторном шкафу коммуникатора. Это также не представляет особой сложности.

Чистовое покрытие пола может быть самым разным. Допускается монтаж «теплого пола» под плитку, паркет, ковролин, ламинат и т.д. Вид покрытия учитывается при проектировании водяного «теплого пола». Монтажнику и здесь необходимо соблюсти условия проекта. Следует помнить, что, например, ковер гораздо хуже проводит тепло, чем кафель.

Как и в случае любого другого оборудования, стоимость монтажа «теплого пола» при обращении к специалистам зависит от затрат времени и сложности операций. Технология монтажа «теплого пола» VALTEC минимизирует трудоемкость работ и требования к квалификации монтажника. В условиях, когда многие фирмы и бригады предлагают выполнить монтаж «теплого пола», цена является весомым аргументом в борьбе за клиента.

Наглядным пособием и инструкцией по монтажу «теплого пола» послужит видео-ролик, предлагаемый в помощь всем, кто работает с продукцией VALTEC.

А для проектировщиков созданы альбом типовых схем водяного отопления для жилых домов, где собраны различные варианты организации одно- и многоконтурных систем, а также программный комплекс, который дает возможность грамотно определить потребность помещений в тепле, теплотехнические и гидравлические параметры напольного отопления.

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Теплый пол Valtec системы и комплектация, инструкция по теплоизоляции, отзывы

Два насосно-смесительных узла теплого пола в одной системе отопления.

У меня получилось в одной системе отопления два смесителя теплого пола.

Один я сделал сразу на первом этапе ремонта и установил его временно.

Пока это смеситель управлял одной веткой теплого пола. Потом предполагал перенести его по окончанию ремонта в других комнатах. Заложил трубы в пол, чтобы к смесителю в новом месте подключить эту ветку.

Но ничего не бывает более постоянного, чем временное.

И в новом месте установил еще один такой же смеситель.

Когда нибудь первый смесительный узел уберу — у коллектора второго смесительного узла присутствуют штуцера для подключения этой ветки и уже проложены трубы.

Обратите внимание на то, что смеситель на первом фото не способен обеспечить температуру подачи теплоносителя больше 25 градусов при температуре, установленной на котле, 50 градусов. На фото видна температура теплоносителя 30 градусов, достигаемая при температуре на котле 60 градусов и установке термостатической головки смесителя на 40 градусов

На фото видна температура теплоносителя 30 градусов, достигаемая при температуре на котле 60 градусов и установке термостатической головки смесителя на 40 градусов.

Это как раз понятно при таком то подключении.

Парадокс заключается в том, что этого (25 градусов) хватает, чтобы относительно быстро нагревать помещение на пару градусов, поддерживая установленную температуру.

Финальная отладка

Регулировка смесительного узла теплого пола Валтек требует увязки оборудования с другими отопительными устройствами. Главная задача: настроить движение теплоносителя через каждый агрегат так, чтобы это соответствовало проекту. Если на данном этапе будут допущены ошибки, некоторые устройства могут нагреваться недостаточно, а другие, наоборот, станут перегреваться. Существует несколько способов, как сбалансировать коллектор для теплого пола Valtec. Инструкция к оборудованию подробно расписывает этот процесс.

Далее, нам предстоит настроить клапан перепускной. Сделать это можно одним из двух способов. Когда мы знаем сопротивление самой загруженной ветки, это же значение и выставляется. Если показатель неизвестен, ориентируются на насос. В последнем случае значение для клапана должно составить 90-95% от максимального давления насоса для скорости, на которую он установлен. Инструкция на Валтек теплый пол водяной тоже указывает эти параметры.

Завершается процесс проверкой системы. Задача заключается в том, чтобы все ветки прогревались равномерно, и сохранялся правильный баланс температур жидкости, идущей по всем трубопроводам. Если вы убедились в том, что смесительный узел для теплого пола Valtec настроен правильно, можете надевать термоголовку клапана регулирующего, а также другие защитные насадки. Теперь оборудование полностью готово к эксплуатации. Как видите, процесс не настолько сложный, чтобы обязательно прибегать к помощи профессионалов.

Теплый пол из узлов Валтек – качественная и надежная система, которая обеспечит комфортный климат в комнате на протяжении многих лет. Не секрет, что наладка отопления является одной из самых сложных инженерных задач. Малейшие просчеты на этом этапе могут привести к нестабильной работе, следствием чего становится неудовлетворение пользователей и сокращение срока службы оборудования. Принцип работы смесительного узла теплого пола Valtec значительно упрощает организацию системы. Для монтажа не потребуется специального инструментария, а схема конструкции практически исключает возможность совершить ошибку.

Что регулирует байпас смесительного узла TIM JH-1036.

Смесительный узел имеет условную камеру смешивания, через которую проходит контур отопления теплых полов и контур отопления котла.

Обычно смесительный узел теплого пола имеет один параметр регулировки — температура воды в контуре теплых полов. У смесительного узла TIM JH-1036 есть еще какой-то байпас, да еще и с возможностью регулировки. И это не тот перепускной балансировочный байпас, который срабатывает по излишнему напору, развиваемому насосом.

балансировочный байпас по давлению можно увидеть на фото — самая правая причиндаль.

Он мне нужен, поскольку возможно перекрытие всех направлений отопления теплого пола в результате автоматического регулирования. Кстати, как регулировать балансировочный байпас TIM M307-4 я так и не выяснил — может кто подскажет.

Что же касается байпаса камеры смешивания, то можно найти такое графическое пояснение работы байпаса смесительного узла:

Мало что понятно из этих схем.

Тем более не понятно что означают цифры на шкале и к чему привязано текущее значение. Все это можно выяснить только держа смесительный узел TIM JH-1036 в руках:

Оказывается, регулировочный винт крутит цилиндр, в котором есть прорезь, перекрываемая при повороте. Через эту прорезь вода может прокачиваться циркуляционным насосом, минуя условную камеру смешивания.

Нужно учитывать, что наклейка со шкалой от 0 до 5, может быть наклеена произвольно.

Максимальному открытию прорези (на фото выше) соответствует установка регулировочного винта в положение 5 (на фото ниже).

За условную точку считывания значения шкалы можно принять технологический уступ на корпусе камеры смешивания. При значении шкалы 0 щель максимально закрыта. В этом положении вся вода, прокачиваемая циркуляционным насосом по контурам теплого пола, проходит через камеру смешивания.

При полностью закрытом байпасе тепловая мощность отбора энергии смесительным узлом из системы отопления максимальна.

Если байпас полностью открыт, то часть воды циркулирует по контурам отопления, не попадая в камеру смешивания — и тепловая мощность отбора минимальна.

Но на практике выяснилось, что байпасом регулируется не только тепловая мощность.

Подключение

Процесс подключения можно разделить на несколько этапов:

  1. Регулировка клапана балансировочного ВК.
  2. Настройка скорости насоса.
  3. Сбалансирование веток.
  4. Увязка совместимости с другими элементами, входящими в состав системы.
  5. Наладка перепускного клапана.
  6. Проверка корректности работы оборудования.

Настройка коллектора теплого пола Valtec начинается со сборки. Посредством резьбового соединения G1 подключают трубы. Для подсоединения коллекторов вторичного контура используют специальные соединители. Монтаж циркуляционного насоса производят при закрытых шаровых кранах. Перед включением устройства их следует открыть. Перед стартом испытаний убедитесь, что все элементы надежно закреплены в соответствии с инструкцией.

Перед тем как приступить к настройке смесительного узла теплого пола Валтек, нужно снять термоголовку. Клапан перепускной устанавливается на максимум, то есть 0,6 бар. Последнее нужно, чтобы устройство не сработало во время дальнейшей наладки. Расчет уровня, на котором будет выставлен клапан балансировочный, осуществляют по формуле: (температура воды (ТТ) в трубе ПК минус ТТ в обратной трубе, разделенная на ТТ трубы ВК минус ТТ на обратной трубе) х 0.9. Результат, который вы получите, и следует выставить.

На следующей стадии регулировки теплого пола Валтек настраивают параметры насоса. В первую очередь нам следует рассчитать перепады давления в последующих контурах, а также затраты теплоносителя для ВК. Формулы расчета указываются в инструкции на смесительный узел Валтек для теплого пола. Если приложение к оборудованию отсутствует, можно выйти из положения, установив насос на минимальной отметке. Если в ходе наладки выяснится, что такого давления недостаточно, просто добавите скорости.

Сбалансирование веток начинается с закрытия БЗ клапана ПК. Снимаем крышку и закручиваем до упора винт, используя соответствующий ключ. Направление обратное движению часовой стрелки. Если регулировка коллектора теплого пола Valtec предусматривает подключение только к одному контуру, дополнительные устройства не потребуются. Если веток несколько, нужно докупать клапаны либо регуляторы расхода.

Процесс происходит следующим образом. Открываем по максимуму клапаны /регуляторы и выбираем ту ветку, где фактический расход не соответствует указанному в инструкции для коллектора теплого пола Valtec больше всего. Регулируем этот клапан до требуемого уровня. То же самое проделываем с остальными. Для индикации расхода рекомендуется использовать прибор VT.FLC15.0.0. Если этот индикатор недоступен, ориентируйтесь по температуре обратного носителя теплой жидкости или по степени нагрева участков системы. Если организовать правильный расход теплоносителя никак не получается, увеличьте скорость насоса.

как правильно монтировать с расходомерами, и способы регулировки, настройка системы марки Валтек (Valtec), серии Тим и Комбимикс

Для эффективного функционирования оборудования в системе тёплых водяных полов в коллекторе устанавливают расходомер. Именно от правильного монтажа и регулировки этих приборов и зависит четкая и качественная работа отопительной системы.

В статье подробно рассказано о монтаже системы, способах регулировки, а также правилах настройки температуры и других нюансах.

Монтаж системы с расходомерами

Монтаж расходомера выполняется на обратку коллектора, как рекомендуют производители. Однако возможен вариант установки на подачу.

Основное и важное требование по установке устройства – размещать его строго вертикально. Это способствует правильному вычислению уровня теплоносителя. Коллектор же располагают в горизонтальном положении.

Автоматическая работа коллектора и ротаметра требует подключения термодатчика. Это позволяет перекрыть доступ воды к петлям, когда достигается нужный градус нагревания.

Монтаж расходомера:

  1. Устройство вкручивают в гнездо коллектора ключом в строго вертикальном положении. Ротаметр имеет уплотнительное кольцо и гайку.
  2. Скручивают и снимают колбу, поворачивая её против часовой стрелки. Снимают кольцо, возвращают колбу в исходное положение.
  3. Поворачивают латунное кольцо по часовой стрелке, доводя его до нужного значения, чтобы найти баланс скорости поступающей воды.
  4. Надевают на кольцо накладку для защиты от повреждений.

По окончании процесса проводят проверку системы на работоспособность.

Способы регулировки

Среди способов регулирования температуры в системе водяного пола есть:

  • ручной;
  • групповой;
  • индивидуальный;
  • комплексный.
Как правильно отрегулировать температуру?

Правильность настройки зависит от показателей оптимальной и допустимой температуры в помещениях:

  • жилые комнаты — 20–28/18–24 °C;
  • кухня — 19–21/18–26 °C;
  • коридор — 18–20/16–22 °C;
  • ванная комната — 24–26/18–26 °C;
  • туалет — 19–21/18–26 °C.

Допустимая влажность воздуха составляет 60%, оптимальная чуть ниже – 40–50%.

При регулировке температуры настраивают прибор, отвечающий за контроль расхода теплоносителя. Он позволяет увеличивать или сокращать её подачу.

Ручная и групповая

Ручной способ регулировки для определения температурного режима основывается только на собственных ощущениях. Такой способ измерений допускает неточность данных.

Регулировку проводят строго по правилам:

  1. При напольном покрытии из ламината или паркета в системе водяного пола монтируют термоголовки на подающую и обратную трубы. Это позволяет увеличивать или уменьшать подачу теплоносителя.
  2. Настройку температуры полы проводят при полном заполнении водой каждой петли. При этом следят, чтобы в системе не было воздуха.
  3. При наполнении системы водой открывают краны и вентиль обратки. Так вода заполняет всю систему. Затем открывают трубы подачи и обратки одной петли, дожидаются их наполнения. При появлении воздуха открывают воздухоотвод.
  4. Запускают насос для циркуляции воды по трубопроводу. Нагревание труб определяют на ощупь. При достижении нужной температуры закрывают петлю.
  5. Процесс повторяют с каждой петлей.

На температуру теплоносителя в трубах влияет их длина, поэтому рекомендуется использовать трубы одного размера.

Совет

По точности показаний более удобна групповая регулировка. Температура повышается или понижается автоматически, кроме того, увеличение или уменьшение подачи теплоносителя также проводится в автоматическом режиме.

Для регулировки используются две схемы – констант и климат.

  1. По схеме климата регулировку осуществляет автоматика сама: в зависимости от теплоты или прохлады воздуха она определяет нужную температуру и командует, закрыть или открыть клапаны.
  2. По схеме констант задействованы клапаны с термоголовками. Когда необходимо изменить температурный режим, система действует на капиллярную трубку, отвечающую за регулировку отверстия клапана, расширяя или сужая её. Воздействие продолжается до установления необходимой температуры.
Индивидуальная и комплексная

Для того, чтобы настроить температуру полов с обогревом, проводят индивидуальную регулировку. От групповой она отличается наличием в каждой комнате отдельных датчиков, помогающих установить в каждом помещении разный температурный режим.

Ещё один вариант регулировки – комплексный. Он соединяет индивидуальную и групповую настройку водяного пола. Такой метод позволяет устанавливать определенный температурный режим как по всей квартире, так и в каждой комнате отдельно.

Настройка системы марки Валтек (Valtec), серии Тим и Комбимикс

Один из распространенных коллекторов – устройство торговой марки Valtec серии Combimix или Тим. Настройка сложная, проходит в несколько этапов:

  1. Снимают термоголовку на период настройки.
  2. Выставляют перепускной клапан на 0,6 бар, чтобы избежать выдачи коллектором неправильных показателей при расчётах.
  3. Производят расчёт пропускной способности балансировочного клапана вторичного контура, чтобы задать температурный режим и соотношение расходов. Ключом нужно выставить на клапане полученный результат.
  4. Настраивают насос до нужной скорости. Для этого вычисляют расход воды во вторичном контуре и потерю давления в контурах, идущих после узла.
  5. Настраивают балансировочный клапан первичного контура.
  6. Выставляют на терморегуляторе комфортную температуру.
  7. Выполняют пробный запуск системы отопления.

Внимание

При успешной настройке коллектора Valtec эффективность системы полов с обогревом повысится на 20%, увеличится и срок её эксплуатации.

Процесс регулировки значительно упрощается наличием инструкций и формул для вычислений.

Важность расходомера в системе теплого водяного пола сложно переоценить. Он обеспечивает равномерный поток теплоносителя по всем отдельным трубопроводам для максимальной эффективности работы всей системы отопления.

Коллектор теплого пола VALTEC: конструкция, сборка, настройка, установка

Роль коллектора в системах напольного обогрева

Коллектор – это элемент, без которого не обойдется напольное отопление, к нему присоединяются все трубопроводы от греющих контуров. Поскольку температура теплоносителя, подаваемого в сеть из котельной, слишком высока для работы теплых полов, то совместно с коллектором всегда работает смесительный узел, обеспечивающий температуру воды в пределах 40—45 ºС.

Чтобы понять, как работает весь узел, разберем устройство коллектора подробнее. Он состоит из двух горизонтальных трубок, подключаемых к подающей и обратной магистрали. Корпус и детали коллектора изготавливают из таких материалов:

На трубке для подачи расположены ответвления с термостатическими клапанами (исполнительными механизмами), на обратке – отводы с датчиками протока. Сверху на термостатах стоят пластмассовые колпачки для ручной регулировки, их закручивание приводит к нажатию на шток и перекрыванию потока. Расходомеры или датчики протока, стоящие на обратной трубке коллектора для теплого водяного пола, служат для визуального наблюдения за количеством протекающей воды и выполнения гидравлической балансировки системы.

С целью контроля за давлением и температурой на коллектор устанавливаются термометр с манометром, а для спуска воздуха – специальный кран. Еще в комплект входят заглушки, отводы, краны и скобы для крепления узла к стене или к металлическим рейкам шкафа. Многие поставщики практикуют полную комплектацию всего узла, где имеется распределительный коллектор в сборе с насосом и двухходовым или трехходовым клапаном.

Особенности работы узла подмеса

Любая отопительная система на жидком теплоносителе работает по следующему принципу:

  • Отопительный элемент.
  • Отопительный контур, трубы по которым циркулирует теплоноситель.
  • Приборы регулирующие слаженность системы.

Жидкость, нагреваемая котлом или из центральной тепломагистрали, попадает в систему. Из системы центрального отопления вода подается 60-80 градусов Цельсия, в то время, как автономный отопительный котел разогревает ее до 70-90 градусов. В соответствии с санитарными требованиями температура пола должна быть в диапазоне 29-32 градусов, при соблюдении этих условиях в доме будет комфортный для человека микроклимат.

Для достижения этих показателей в водяной пол поступает жидкость 36- 60 градусов. Слои пола забирают лишнюю температуру, тем самым поверхность пола получается комфортной температуры. Для транспортировки в водяной контур жидкости требуемой температуры, нужен узел подмеса, это своего рода регулировочный механизм.

Если его не установить, данная система будет очень затратной и малоэффективной. Если не предусмотреть регулировочный механизм, поверхность пола будет постоянно горячей, из-за чего значительно сокращается эксплуатационный период бетонной стяжки, плитки или другого напольного покрытия. Работа узла возможна только, если теплоносителем служит вода.

Нужно ставить

Теплый пол valtec: инструкция и устройство системы

Коллекторы

Предназначение данного оборудования:

Описание устройства коллектора для теплого пола

  • распределение теплоносителя в водяном контуре;
  • регулировка температуры отопительной системы;
  • гидравлическая балансировка петель;
  • удаление воздуха из системы;
  • перекрытие потоков;
  • слив теплоносителя.

Готовый комплект оборудования коллекторной группы для устройства теплого пола под плитку или другое декоративное покрытие устанавливается в специальный шкаф. Он может быть навесным или встраиваемым в стену. В зависимости от комплектации устанавливаемого оборудования, шкафы оснащаются разным количеством входных и выходных отверстий. Данный блок чаще всего изготовляется из оцинкованной стали, которая для дополнительной защиты покрывается слоем грунтовки и порошковой краски.

В стандартный комплект оборудования для устройства коллекторного узла входит:

Строение коллектора

  • расходомеры. Устанавливаются на подающий трубопровод. Предназначение данного оборудования – контроль потока теплоносителя в каждом водяном контуре;
  • термоголовки. Устанавливаются на трубопровод-обратку. Системы, которые оснащены терморегулятором, способны контролировать температуру обогрева. Оборудование фиксирует параметры возвращающегося теплоносителя и при необходимости открывает или закрывает его проход;
  • воздухоотводчики. Предназначены для стравливания лишнего воздуха из системы;
  • сливные клапаны. С помощью данных элементов можно удалить теплоноситель из системы напольного отопления;
  • запорные клапаны. Предназначены для перекрытия подачи теплоносителя для теплого водяного пола;
  • счетчики тепла. Чаще всего устанавливаются, если напольное отопление подключено к централизованному.

Преимущества труб Валтек

При большой плотности покрытия расходы на отопление обходятся дешевле

Отопительные системы фирмы Valtec, выполненные с применением инновационных технологий, имеют ряд преимуществ:

  • Можно устанавливать в холодных помещениях, где отсутствует система отопления. Для исключения замерзания жидкого теплоносителя добавляют антифриз.
  • Низкие энергозатраты, так как воду не нужно нагревать до высоких температур в виду отсутствия тепловых потерь.
  • Срок службы 50 лет обеспечивается высоким качеством комплекта оборудования. Трубы для теплого пола Valtec не покрываются налетом изнутри при прокачке жесткости благодаря гладким стенкам.
  • Автоматизация работы отопления. Сначала задаются настройки, которые обеспечивают требуемый микроклимат в помещении.

Трубы спрятаны в полу, не ухудшают интерьер комнаты, не отнимают полезное пространство. Фирма предлагает полный комплект деталей для монтажа отопления. Дополнительно можно приобрести материалы для тепловой и гидроизоляции и устройства напольного покрытия.

Особенности и преимущества

Водяной теплый пол от Valtec используется:

  • в качестве дополнительной обогревательной системы к основным видам отопления;
  • как альтернатива классической радиаторной системе;
  • в частном жилом секторе;
  • в больших торговых и спортивных помещениях.

При э

Насосно-смесительные агрегаты для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop. Схема насосно-смесительного агрегата для теплого пола

На современном рынке особое внимание уделяется насосно-смесительным агрегатам для теплого пола, которых заслуживают VALTEC и Oventrop. Конструкции универсальны в использовании. «Валтек» предназначен для регулировки температурного режима до 60 градусов Цельсия, «Овентроп» до -90. Выбирая товар, следует обращать внимание на уровень допустимого давления. В первом случае это 10 бар, во втором - 6.

Краткое сравнение

Oventrop удобен в бане или бане, его используют для быстрого обогрева помещений. Производители рекомендуют производить прокладку труб под большим слоем бетона. VALTEC исключает наличие помпы в упаковке. Oventrop готов предложить водянистые теплые стены и другие интересные решения в сочетании с теплыми полами, позволяющие добиться оптимального режима в здании.

Смесительные установки для теплого пола VALTEC радуют большим количеством аксессуаров, дополнительной автоматикой, что очень удобно для создания системы «умный дом».Для более подробного введения ниже рассмотрены краткие характеристики устройств.

VALTEC COMBIMIX: основные характеристики

COMBI - коллекторный блок, оснащенный термостатической головкой с отдельным погружным датчиком температуры. Конструкция оснащена расходомерами и ручными клапанами для регулировки нагрева жидкости, автоматического выпуска воздуха и дренажа.

Смесительные и смесительные установки для пола VALTEC характеризуются следующими параметрами:

- Поперечное сечение коллекторов - 1 дюйм (25, 4 мм).

- Количество форсунок - 12.

- Сечение труб ¾ дюйма, резьба внешняя, подключение по стандарту Евроконус.

- Температурный режим воды в системе - до 90 ° С, давление - до 10 бар.

- Длина насосной системы 18 см.

- Пределы настройки температуры - 20-60 ° С.

- Коэффициент пропускной способности - 2,75 м3 / час.

Эксплуатационные характеристики

Насосно-смесительные агрегаты для теплого пола служат для создания циркуляционной системы труб с низкотемпературным режимом жидкости.Регулировка комфортного микроклимата осуществляется за счет контроля расхода жидкости и расхода в обратке, соотношения контуров.

Смесительные агрегаты работают в системе теплого пола, стен, открытых площадок, теплицы и тепличного грунта. Конструкции используются вместе с коллекторами, соблюдая межцентровое расстояние 20 см. Насосно-смесительный агрегат для теплого пола имеет небольшие размеры, что очень удобно при размещении на небольших площадях.

Какие задачи решает система COMBI?

Узел позволяет увеличить интенсивность перетока жидкости в петли пола и снизить температурный режим до установленного уровня.Этому способствует смешивание ее с охлажденной водой, поступающей с петель системы «теплый пол». Система COMBI рассчитана на тепловую нагрузку до 20 кВт.

Коллекторный шкаф подключается к узлу-распределителю для подключения контуров отопления (справа от узла COMBI). На подающем коллекторе размещены балансировочные клапаны с поплавковым расходомером для согласованной работы витков. Если между петлями нет балансировки, жидкость будет проходить по короткому пути, игнорируя длинные витки.

Нагретая жидкость попадает в насос-смеситель для теплого пола VALTEC через вентиль термостата. Установка головки датчика температуры позволяет добиться автоматической регулировки клапана (открытие / закрытие). Поддержание заданного жидкостного отопления соответствует заданному уровню нагрева системы «теплый пол» (20-60 ° С).

Клапаны расположены на обратном трубопроводе и предназначены для подключения сервоприводов, что позволяет контролировать температуру в помещениях с помощью клапана

.

человек устанавливают температуру руки на панели управления теплым полом Стоковое Изображение

Похожие изображения

Бизнесмен использует руку и кладет лист бумаги на пластину принтера для установки принтера

Христианский крест с ручной закрепкой ажурная бабочка возрождается бесплатно

Рисованная установка целей SMART, бизнес-концепция на доске

Женщина на пляже с вытянутыми руками, закатное солнце на руке

Громкоговоритель с ручным микрофоном на открытом воздухе для музыки, концертов и экологических бесед с копией

Женская рука держит чашку против заходящего солнца.Копировать космический макет

Женская рука держит вилку с кусочком лимонного пирога и взбитыми сливками - сервировка кофейной чашки на столе рядом с тарелкой

Врач в латексных перчатках держит пациента за руку, чтобы оказать поддержку в больничных условиях

Женщина рука смартфон со значком шестеренки, концепция настройки технологии

Ручная установка режима приготовления или температуры в духовке крупным планом

Бизнесмен почерков постановку цели с маркером, бизнес-концепция

Крупный план женщин, устанавливающих режим приготовления на духовке

Крупным планом - рука девушки настраивает таймер задержки для выпечки на кухне

Женщина рукой ставит свечу крупным планом

.

Смесительный узел инструкция — Портал о стройке

28 августа 2015г.

Обустраивая в своих апартаментах теплые полы, вы непременно столкнетесь с необходимостью выбора качественного, высокоэффективного и производительного насосно-смесительного узла. Для чего это нужно? Именно от выбора данного элемента будет зависеть эффективность работы всей системы теплых полов, а также уровень комфорта, которого вам удастся достичь в процессе проведения столь сложных монтажных процедур. Из всего перечня современных насос но- смесительных узлов, мы бы хотели порекомендовать вам систему под названием VALTEC COMBI, которая характеризуется всеми теми преимуществами, которые необходимы элементам данного типа в системе современных теплых полов.

Итак, насосно-смесительный узел VALTEC COMBI – это узловой элемент водяных теплых полов, предназначающийся для приготовления теплоносителя, уровень температуры которого будет находиться в пределах 20-60 градусов Цельсия, в зависимости от выставленных пользовательских настроек.

Необходимая температура при этом будет достигнута путем подмеса жидкости, которая берется из обратной линии (т 21). Что касается процесса регулирования, то он будет осуществляться при активном использовании клапана двухходового типа(1). Его устанавливают в подающий коллектор. Процесс управления данным клапаном осуществляется с помощью термостатической головки. Ее, в свою очередь, дополнительно оснащают погружным датчиком, который устанавливается на выходе смесительного узла(4а). Погружной датчик будет управлять двухходовым клапаном в том случае, если вы будете использовать отопительный контроллер. В системе VALTEC COMBI также используется балансировочный клапан, который расположен в линии подмеса(7). С его помощью осуществляется корректное определение сбалансированного соотношения теплоносителя, который будет поступать из первичного контура (прямая линия) и вторичного контура (обратная линия).

Что касается других узловых элементов, которые также можно причислить к основным, то здесь, в первую очередь, имеются в виду шаровые краны встроенного типа(11), предназначенные для выключения циркуляционного насоса(3). Также, в системе имеются термометры погружного типа(5), воздухоотводчик(9) автоматический и бай пас, оснащаемый перепускным клапаном для выполнения соответствующих задач(12).

 Преимущество насосно-смесительного узла VALTEC COMBI

Теоретически, систему с подобным функционалом можно собрать из отдельных элементов, как говорится, «на коленке». Но полученный узел будет характеризоваться излишней громоздкостью, с вытекающей из этого необходимостью выделения отдельного места под его размещение.

И место это должно быть скрыто от посторонних глаз, поскольку образованный механизм будет характеризоваться малой привлекательностью с эстетической стороны вопроса.

Что же касается насосно- смесительного узла VALTEC COMBI, то он характеризуется компактностью, в виду чего его можно будет разместить в любом удобном для вас месте. При этом заводская сборка полностью исключает возможность допущения ошибок на этапе монтажа. Если вы будете собирать узел вручную, досадные ошибки, которые могут привести к серьезным проблемам со всей системой теплых полов, практически неизбежны, по причине большого количества соединений.

Плюс ко всему, к преимуществам узла VALTEC COMBI можно отнести его надежность и безопасность. В конце концов, речь идет о достойном, уважаемом производителе, который характеризуется практически полным отсутствием бракованных элементов, в чем вы можете убедиться по отзывам пользователей насосно-смесительных узлов.



Source: master-vodoved.ru

Читайте также

Насосно-смесительные агрегаты для теплого пола VALTEC COMBIMIX, VALTEC COMBI, Oventrop. Схема насосно-смесительного агрегата для теплого пола

В условиях современного рынка особого внимания заслуживают насосно-смесительные агрегаты для теплого пола VALTEC и Oventrop. Конструкции универсальны в использовании. «Валтек» предназначен для регулирования температурного режима до 60 градусов Цельсия, «Овентроп» до - 90. При выборе товара следует обращать внимание на уровень допустимого давления.В первом случае это 10 бар, во втором - 6.

Краткое сравнение

Oventrop удобен в ванной или ванной, используется для быстрого прогрева помещений. Производители рекомендуют прокладывать трубы под большим слоем бетона. VALTEC исключает наличие насоса в конфигурации. Oventrop готов предложить водяные теплые стены и другие интересные решения, используемые в сочетании с теплыми полами для достижения оптимального режима в здании.

Насосно-смесительные установки VALTEC для теплого пола радуют большим количеством арматуры, дополнительной автоматикой, что очень удобно для создания системы «умный дом».Для более подробной информации ниже рассмотрены краткие характеристики устройств.

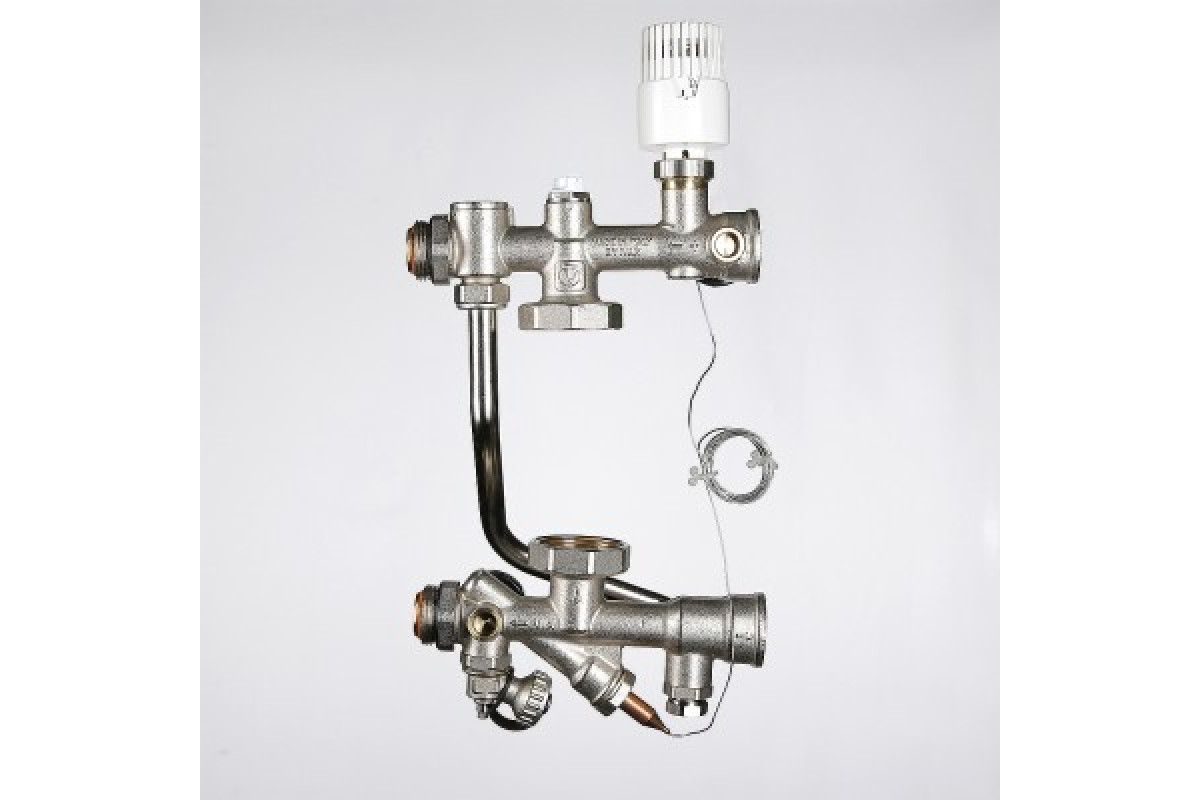

VALTEC COMBIMIX: Основные характеристики

COMBI - коллектор, оснащенный термостатической головкой с отдельным погружным термодатчиком. Конструкция оборудована расходомерами и ручными клапанами для регулировки нагрева жидкости, автоматическими вентиляционными отверстиями и дренажем.

Насосно-смесительные агрегаты для теплого пола VALTEC характеризуются следующими параметрами:

- Поперечное сечение коллекторов 1 дюйм (25 мм).

- Количество патрубков - 12.

- Сечение трубы - ¾ ", резьба - наружная, подключение по стандарту Евроконус.

- Температурный режим воды в системе - до 90 ° С, давление - до до 10 бар.

- Длина насосной системы 18 см.

- Диапазон настройки температуры 20-60 ° С.

- Коэффициент пропускной способности - 2,75 м3 / час.

Производительность Технические условия

Насосно-смесительные агрегаты для теплого пола предназначены для создания циркуляционной системы труб с низкотемпературным режимом жидкости.Регулировка комфортного микроклимата осуществляется за счет управления расходом жидкости и расходом в обратном потоке, соотношением контуров.

Работа смесительных агрегатов осуществляется в системе теплых полов, стен, открытых пространств, тепличных и тепличных грунтов. Конструкции используются совместно с коллекторами с учетом межцентрового расстояния в 20 см. Насосно-смесительный агрегат для теплого пола имеет небольшие размеры, что очень удобно при размещении на небольших площадях.

Какие задачи решает система COMBI?

Агрегат позволяет увеличить интенсивность прохождения жидкости в контурах пола и снизить температурный режим до заданного уровня. Этому способствует смешивание его с охлажденной водой, поступающей из контуров системы «теплый пол». Система COMBI рассчитана на тепловые нагрузки до 20 кВт.

Коллекторный шкаф имеет распределитель, подключенный к узлу подключения контуров отопления (справа от узла COMBI).На подающем коллекторе размещены балансировочные клапаны с поплавковым расходомером для согласованной работы поворотов. При отсутствии балансировки между контурами жидкость будет проходить по короткому пути, игнорируя длинные витки.

Нагретая жидкость поступает в насос-смеситель VALTEC для теплого пола через клапан термостата. Установка головки датчика температуры позволяет добиться автоматической регулировки клапана (открытие / закрытие). Поддержание заданного нагрева жидкости соответствует заданному уровню нагрева системы «теплый пол» (20-60С °).

На обратной магистрали коллектора расположены регулирующие клапаны для подключения сервоприводов, позволяющие регулировать температуру в помещениях с помощью реле. Регулировка осуществляется вручную с помощью заглушек, входящих в комплект.

Назначение блока

Насосно-смесительный агрегат для системы теплого пола предназначен для смешивания воды из радиаторной системы с холодной жидкостью, поступающей из контуров системы теплого пола. Он перемещается с помощью циркуляционного насоса. Из сборки жидкость попадает в приточный коллектор и стекает по контурам напольной системы.В этом случае температура жидкости снижается, нагревая здание, и возвращается в коллектор. Из обратки через агрегат проходит холодная жидкость, цикл повторяется.

Контроль температуры

Для регулировки температуры на входе узла размещен регулирующий клапан с термоголовкой. Схема насосно-смесительного агрегата для теплого пола свидетельствует о наличии внешнего термодатчика, размещенного перед подающим коллектором. Нагрев жидкости в системе задается вручную по шкале термоголовки.При увеличении параметров клапан автоматически закрывается, прекращая поступление горячего теплоносителя в агрегат. Когда вода остывает, клапан открывает доступ к горячей охлаждающей жидкости. Это позволяет поддерживать постоянную температуру на выходе из блока.

Для регулировки расчетного соотношения между нагретой и холодной жидкостью, поступающей на вход насоса, есть два ручных балансировочных клапана. Насосно-смесительный агрегат для теплого пола, самостоятельная установка, имеет первый клапан на обратном коллекторе. Он позволяет регулировать объем холодного теплоносителя, поступающего в смесительный узел.Второй клапан устанавливается на выходе из узла перед патрубком подключения к обратному контуру радиаторов. Помогает регулировать объем нагретой жидкости, поступающей в узел.

При правильной настройке клапан термостата занимает среднее положение и влияет на увеличение или уменьшение подачи теплой воды к узлу. Настройка способствует взаимосвязанной работе отопительного контура с другими комнатными системами. При отсутствии балансировки насосно-смесительный агрегат для теплого пола VALTEC COMBIMIX перекачивает через себя больше жидкости, чем требуется по расчету, забирая ее из других систем.

Требуется термостат

Для автоматической регулировки температурного режима к сервоприводу коллектора подключены комнатные реле. При поддержании комфортного микроклимата в помещении отопление не производится, вентиль на коллекторе закрывается. Когда температура падает ниже установленного значения, термостат подает питание на сервопривод, труба открывается. При закрытии петель срабатывает предохранительный клапан узла, жидкость циркулирует по меньшему кругу за счет байпаса, предотвращая перегрузку насоса.

Принцип работы COMBI.S

Для работы с погодозависимым датчиком VT.K200.M разработан насос-смеситель для теплого пола VALTEC COMBI.S. Вместо термоголовки жидкостного клапана реле установлен аналоговый сервопривод, работающий от контроллера по расписанию. Для внешних температурных режимов предусмотрен соответствующий теплоноситель. Это сказывается на редком использовании комнатных термостатов при открывании окна или двери. Подогрев пола позволяет поддерживать точный расчетный уровень, исключая колебания около настроенных значений от максимального (при открытом приводе) до минимального.Комфортность микроклимата на более высоком уровне.

В узлах COMBI.S температурный режим охлаждающей жидкости определяется контроллером в соответствии с заданными пользователем графикой и данными датчиков для измерения уровня нагрева жидкости и воздуха. К аналогичным устройствам можно отнести насосно-смесительный агрегат для теплого пола Oventrop.

Циркуляционный насос ускоряет прохождение жидкости по возвратной трубе. Часть его поступает из питающего контура. При обратном проходе поток охлаждаемой жидкости делится на 2 части, подходя к насосной системе и основному узлу.Соотношение потока, направляемого в насос, и потока регулируется с помощью клапанов. Если расход обратного трубопровода не соответствует установленным параметрам (клапаны коллектора закрыты), срабатывает перепускной клапан, что необходимо для постоянного расхода жидкости, циркулирующей через насос. Внешнее управление работой объекта обеспечивают погодозависимые термовыключатели.

Блоки Oventrop

Система предназначена для размещения низкотемпературных контуров отопления помещения с принудительной циркуляцией.Основная задача устройства - перемешивание жидкости из обратной магистрали.

Классификация узла:

- Байпасная и запорно-соединительная группа («Multiflex» FZB, VCE и VZB).

- Серия поворотная («Мультиблок» ТФ и ФЗБ).

- Угловая версия устройств («Мультиблок» Т, «Мультифлекс» F VCE и F ZBU).

- Устройства сквозного типа («Мультиблок» Т).

- Группа соединительная («Мультифлекс» Ф ЦЭ, ВЦЭ и Ф ЗБУ).

- Насосно-смесительная серия («Регуфлур»).

Характеристики узлов

Параметры строительства:

- водоснабжение - 3,5 м3 / час;

- мощность - 90 Вт;

- температурный режим в цепи питания - 50-95 градусов Цельсия;

- предел рабочего давления - 6 бар;

- установка температурных режимов - от 20 до 50 градусов Цельсия;

- напряжение - 230 В / 50 Гц.

Агрегаты используются в системе теплого пола и в отдельных насосных станциях Oventrop. В первом случае их соединяют с металлической гребенкой для теплого пола (например, модель Regufloor H), что позволяет совмещать радиаторное и панельное отопление.

Для децентрализованной нормализации температуры в проточном контуре используется узел Regufloor H. Его работа обеспечивает автоматическую работу в зданиях площадью до 200 м2 и расход тепла около 75 Вт / м2.

Особенности конструкции

В комплект входят основные элементы:

- Трехходовые клапаны с присоединительной резьбой М 30х1,5 мм с поперечным сечением 2 см.

- Тепловое реле с накладными датчиками и теплопроводным основанием.

- Циркуляционный насос энергосберегающий со встроенным регулятором мощности.

- Термостат с максимальным ограничением для поддержания оптимального микроклимата.

Для создания погодозависимой регулировки используется коллекторная группа Oventrop серии Regufloor HW. Устройство поставляется готовым к быстрому подключению. Позволяет подключать от 2 до 12 контуров и применяется при соединении систем с 2-4 трубами.

Серия Regufloor HX позволяет разделять системы теплого пола и радиаторные трубы с помощью теплообменника. Регулирующий клапан расположен на входе первичного контура.Температурные параметры устанавливаются с помощью погружных датчиков во вторичном контуре.

Отзывы потребителей обо всех насосно-смесительных агрегатах положительные - обе компании проверены и соответствуют основным требованиям быстрого монтажа и надежности работы.

VALTEC COMBIMIX ، VALTEC COMBI ، Oventrop. مخطط وحدة لط المضخة للأرضية الدافئة

ي السوق اليوم ، يتم يلاء اهتمام اص لوحدات لط المضخات للأرضية الدافئة VALTEC و Oventrop تستحقان.التصاميم هي عالمية في الاستخدام. تم تصميم "Valtek" درجة الحرارة إلى 60 درجة مئوية ، "Oventrop" ةلى -90. عند اختيار المنتج ، يجب الانتباه إلى مستوى الضغط المسموح به. ي الحالة الأولى ، و 10 بار ، ي الثانية - 6.

مقارنة قصيرة

Oventrop مناسب في الحمام الحانية. يوصي المصنعون بوضع أنابيب تحت طبقة كبيرة من الخرسانة. VALTEC يقضي على وجود مضخة في العبوة. Oventrop على استعداد لتقديم الجدران الدافئة المائية وغيرها من الحلول المثيرة للاهتمام, والتي تستخدم مع الأرضيات الدافئة, مما يسمح بتحقيق النظام الأمثل في المبنى.

مموعة لط للتدفئة تحت البلاط VALTEC يسرنا مع عدد كبير من الملحقات ، والأتمتة الملحقات ، والأتمتة الملحقات ا والأتمتة الافية ، ية ملللا ية ملللا ية ملللا ية ملللا ية مللية ية مللية ية مللية ية ملللنا ية مللنا للحصول على مقدمة ر تفصيلاً أدناه ، يتم أخذ الخصائص الموجزة للأجهزة في الاعتبار.

VALTEC COMBIMIX: الميزات الرئيسية

COMBI - وحدة تجميع ، مجهزةرئيس ثرموستاي مع از استشعاتاتي الميات الريسية. وقد تم تجهيز التصميم بمقاييس تدفق وصمامات يدوية لتعديل التسخين السائل ومنافذ الهواء الوتومايكية فوا.

VALTEC »» »» »

- عدد الفتحات - 12.

- عدد العرضي للأنابيب هو ¾. ، الخيط الخارجي ، الاتصال وفقا لمعيار Eurocone.

- نظام درجة حرارة الماء في النظام - ما يصل إلى 90 درجة مئوية ، والضغط - ما يصل لى 10 بار.

- يبلغ ول نظام الضخ 18 سم.

- حدود عدادات درجة الحرارة - 20-60 درجة مئوية.

- معامل الإنتاجية - 2،75 م 3 / ساعة.

الخصائص التشغيلية

وحدات لط المضخات للتدفئة تحت البلاطتستخدم لإنشاء نظام دوران للأناريلية مالنة مالنة المات للتدفئة تحت.يتم راء تعديل في مناخ محلي مريح من خلال التحكم في تدفق السوائل وتدفق في العودة ، والعلاقة بيود.

يتم تشغيل وحدات الخلطنظام التدفئة الأرضية والجدران والمساحات المفتوحة والدفيئة والتربية ادفية. يتم استخدام الهياكل بالتزامن مع المجمعات, مع ملاحظة مسافة من الوسط إلى الوسط تبلغ 20 سم, وحدة خلط المضخة للأرضية الدافئة صغيرة الحجم, وهي مريحة للغاية عند وضعها في مناطق صغيرة.

ما هي المهام التي يحلها نظام COMBI؟

تسمح لك العقدة بزيادة الشدةتدفق السائل في حلقات الكلمة وتقليل نظام درجة الحرارة لى اللمتوم.يتم تسهيل ذلك عن طريق مزجها بالماء المبرد القادم من مفصلات نظام "الأرضية الدافئة". تم تصميم نظام COMBI لتحميل حراري يصل صلى 20 يلو واط.

انة المجموعة متصلة بالعقدةالموزع لاتصال الدوائر التدفئة (على يمين العقدة COMBI). على مشعب العرض ، يتم وضع مامات موازنة ذات مقياس تدفق عائم من ل التشغيل المنسق للانعطافات. ا لم يكن ناك توازن بين الحلقات ، سيمر السائل على طول مسار قصير ، متجاهلاً المنعطفات الطويلة.

يدخل السائل الساخنوحدة لط المضخة للأرضية الدافئة VALTEC من لال مام ترموستات.يسمح تركيب رأس از استشعار درجة الحرارة بتحقيق ضبط تلقائي للصمام (الفتح / الإغلاق). ن الحفاظ على التسخين السائل المحدد يتوافق مع المستوى المحدد لتسخين نظام "الأرضية الدام" (20-60 раз).

عل عودة امع ناك ماماتتعديلات لربط محركات المؤازرة والسماح للتحكم ي نظام درجنة رتيالة رتيالة رتيالة رتيالة رتيالة رتيالة رتيالة رتيات رتيال. يتم إجراء التعديل يدويًا باستخدام الأحرف الكبيرة المضمنة في الحزمة.

كتلة التعيين

وحدة خلط المضخة لنظام دافئتم تصميم الأرضيات لخلط الماء من نظام الرادياتير مع السوائل الباردة القادمة من دوائر نظام "الكلمة الدافئة".يتم تحريكه عن طريق مضخة دوران. من الوحدة يخترق السائل مجرى الإمداد ويمر على طول محيط نظام الأرضية. وفي الوقت نفسه ، تنخفض درجة حرارة السائل وتسخن المبنى وتعود إلى المجمع. من السائل البارد العائد يمر عبر العقدة ، تتكرر الدورة.

التحكم ي درجة الحرارة

درجة حرارة المدخلاتجزء من التجمع و مام التحكم برأس حرارة. تشير وحدة. يتم ضبط التسخين السائل في النظام يدويًا على مقياس الرأس الحراري.عندما يتم زيادة المعلمات ، يتم إغلاق الصمام تلقائيًا في مجموعة سائل التبريد الساخن. عندما يبرد الماء ، يفتح الصمام الوصول إلى ناقل الحرارة الساخن. هذا يسمح لضمان درجة حرارة ثابتة في إخراج الوحدة.

لبط نسبة المشروع بيندخول السائل الساخن والبارد مدخل مضخة ، ناك نوعان من الصمامات ميازنة ة. وحدة خلط المضخة للأرضية الدافئة ، مع يديه المثبتة ، لديها أول صمام على مشعب الإرجاع. يتيح لك ضبط حجم تدفق سائل التبريد إلى وحدة الخلط. يتم تثبيت الصمام الثاني عند مخرج الوحدة ، بل توصيل أنبوب التوصيل إلى الكفاف العكسي للمشعات.يساعد على ضبط حجم السائل الساخن الذي يدخل الوحدة.

ا تم بط الوضع بشكل صحيح ، ن صمام الترموستاتيفترض متوسط ​​موضع ويؤثر عل يادة ولاليان مام الترموستاتيفترض متوسط ​​موع ويؤثر عل يادة ولاليان مام الترموستاتيفترض. يسهل الإعداد التشغيل المتداخل لدارة التسخين مع أنظمة الغرف الأخرى. إذا لم يكن هناك توازن في وحدة الضخ والمزج للأرضية الدافئة, فإن VALTEC COMBIMIX يضخ المزيد من السوائل من خلال نفسه أكثر مما يتطلبه الحساب, مع الأخذ في الاعتبار من الأنظمة الأخرى.

الحاجة لى ترموستات

لبط درجة الحرارة تلقائياالوضع مرحلات رفة متصلة بمحركات ة عات.مع الحفاظ على مناخ محلي مريح في الغرفة ، لا يتم تنفيذ التسخين ، يتم إغلاق الصمام على المشعب. ا كانت درجة الحرارة. عندما يتم لاق المفصلات ، يتم تنشيط صمام المرور الجانبي للوحدة ، حيث يدور السائل من لاللالمللات يتم تنشيط مام المرور الجانبي للوحدة ، حيث يدور السال لا يدور السال من لاللالمفصلات ماللاللالاللالت اللالت اللات مي ا

основных компонентов COMBI.S.S

мобильных телефонов VT.K200.M توير وحدة ل المضخات لارضية. بدلاً من الرأس الحراري لسائل صمام الصمام يتم تركيب محرك سيرفو تناظري ، يعمل من وحدة التنم يتم تركيب محرك سيرفو تناظري ، يعمل من وحدة التنم يتم التنيم يتم تركيب.بالنسبة لأوضاع درجة الحرارة الخارجية ، يتم توفير التسخين المناسب للسائل. يؤثر ا على التنشيط النادر لثرموستات الغرفة عند فتح نافذة أو أبواب. تسمح تدفئة الأرضية بالحفاظ على المستوى المحسوب الدقيق, باستثناء التقلبات حول القيم المعدلة من الحد الأقصى (مع محرك الأقراص المفتوح) إلى الحد الأدنى. راحة المناخ المحلي لديها مستوى أعلى.

على عقد COMBI.S يتم تحديد وضع درجة الحرارة للناقل الحراري بواسطة وحدة التحكم وفقا للرسم البياني الذي يحدده المستخدم وبيانات المستشعر لقياس مستوى تسخين السائل والهواء.وتشمل الأجهزة الماثلة وحدة والمزج للأرضية الدافئة لـ Oventrop.

مضخة التعميم تسمح لك بالتعجيلتدفق السائل على العودة. جزء منه يأتي من حلقة التغذية. مع مرور العودة ينقسم تيار السائل المبرد لى جزئين ، يقترب من نظام الضخ والوحدة الرئيسية. يتم ضبط نسبة التدفق إلى المضخة والعرض من خلال الصمامات. إذا كان معدل تدفق العائد لا يتوافق مع المعلمات المحددة (يتم حظر صمامات التجميع), يتم تنشيط صمام الالتفافية, وهو أمر ضروري لتدفق مستمر للسائل المتداول عبر المضخة. يتم تنفيذ المراقبة الخارجية لتشغيل الوحدة بواسطة منظمات الحرارة المعطوبة بالطقس.

تل Oventrop

ويهدف النظام ل وضع دوائر ات درجة حرارة منخفضة لتدفئة الغرفة معيييدوران الرفة. وتتمثل المهمة الرئيسية للجهاز في إضافة سائل من تدفق العودة.

Текущий рейтинг:

- تاوز وإغلاق ("Multiplex" FZB, VCE и VZB).

- سلسلة القرص الدوار («Многоблочный» TF و FZB).

- دار زاوية الأجهزة («Мультиблок», «Мультифлекс», F VCE и F ZBU).

- نوع من الأجهزة المارة («Мультиблок» T).

- مجموعة الاتصال ("Multiflex" F CE, VCE и F ZBU).

- سلسلة خلط المضخات (Regulflower).

ملامح مميزة من عقدة

معلمات البناء:

- مدادات المياه - 3،5 م 3 /

- القدرة - 90 واط ؛

- نظام درجة الحرارة في دائرة التوريد هو 50-95 درجة مئوية ؛

- حد ضغط العمل - 6 بار ؛

- تعديل واع درجة الحرارة - من 20 لى 50 درجة مئوية ؛

- الفد - 230 ولت / 50 رتز.

تل تستخدم ي نظام التدفئة الأرضيةوفي محطات الضخ الردية Oventrop. ي الحالة الأولى ، يتم توصيلها بمشط معدني للتدفئة الأرضية (على سبيل المثال ، الطراز Regufloor Hالمال الطراز Regufloor Hالمال) ، مالمالميلة.

للتطبيع اللامركزيتستخدم وحدة Regufloor Н لوضع درجة الحرارة في دائرة التوريد, ويضمن تشغيلها التشغيل التلقائي في المباني حتى 200 متر مربع واستهلاك الطاقة الحرارية حوالي 75 Вт / м2.

ميزات التصميم

تتضمن الحزمة العناصر الأساسية:

- مامات لاثية الامات لااية الاتجاه لاثية الاتجاه ز

- ترموستات مع ة استشعار علوية ومقبس حراري.

- مضخة تدوير موفرة للطاقة مع منظم طاقة كهربائي مدمج.

- ترموستات الحد الأقصى من القيود للحفاظ على مناخ محلي مثالي.

لنشاء تعديل يعتمد على الطقسيتم استخدام مموعة ممعات Oventrop سلسلة Regufloor HW. يتم تسليم الوحدة جاهزة للاتصال السريع. يسمح لك بالاتصال من 2 لى 12 دائرة ويتم استخدامه عند توصيل أنظمة مع 2-4 نابيب.

تسمح لك سلسلة Regufloor HX بتقسيم الأنظمةالتدفئة الأرضية وأنابيب المبرد من لال مبادل حراري. يقع صمام التحكم عند مدخل الدائرة الابتدائية. يتم تعيين المعلمات درجة الحرارة باستخدام أجهزة استشعار غاطسة في الدائرة الثانوية

جميع كتل خلاط المضخة لديها ردود فعل إيجابية من العملاء - تم اختبار كلا الشركتين وتلبية المتطلبات الأساسية للتثبيت السريع والتشغيل الموثوق به.

Pumpe i čvorišta za miješanje za podno grijanje VALTEC COMBIMIX, VALTEC COMBI, Oventrop. Диаграмма jedinice za mješanje pumpe za podno grijanje

U uvjetima modernog tržišta pozornostizaslužuju pumpe i mješalice za podno grijanje VALTEC i Oventrop. Дизайн су универсальни у употреби. "Валтек" и дизайн за подешеванием температуры на 60 ступеней Цельсия, "Овентроп" до - 90. При необходимости производства, обратите позорность на разину допущеног тлака. У првом случаю, до дома 10 бар, у другом - 6.

Kratka usporedba

Oventrop je prikladan u kadi or kadikoristi se za brzo zagrijavanje soba. Производит препорученную поставку cijevi pod velikim slojem betona. VALTEC укланя присутсвие crpke у конфигурации. Oventrop je spreman ponuditi toplo zidove vode i другa zanimljiva rješenja koja se koriste zajedno s podnim grijanjem kako bi se postigao optiman način rada u zgradi.

Pumpa и чворови за миешанье на изоляционном подъезде VALTEC-aZadovoljan великим броем прибора, додатным автоматизацией, это е врло погодно за стваранье положение "памятный дом".Ваши связи потражите у нас наставку кратких характеристик уРЕНЯЯ.

VALTEC COMBIMIX: Ključne značajke

COMBI - kolektorska jedinica, opremljena stermostatska glava s odvojenim toplotnim senzorom. Dizajn je opremljen mjeračima protoka i ručnim ventima za podešavanje zagrijavanja tekućine, automatskih otvora za provjetravanje i odvodnje.

Pumpe i miješalice za podno grijanje VALTEC karakteriziraju sljedeći parameter:

- Sekcija kolektora - 1 inča (25, 4 mm).

- Broj cijevi - 12.

- Sustav cijevi - inča, navoj - vanjski, priključak prema standardu "euroconus".

- Temperatura vode u sustavu iznosi do 90 ° C, tlak je do 10 bar.

- Дульина crpnog sustava je 18 см.

- Температура Granice поставки - 20-60 ° С.

- Коэффициент пропускной способности - 2,75 м3 / ч.

Operativna svojstva

Crpke i čvorovi za miješanje za toplinski izolirani podkoristi se za stvaranje Cirkulacijskogsustava cijevi s niskotemperaturnom tekućinom.Podešavanje udobnosti mikroklime provodi se kontroliranjem protoka tekućine i protoka u povratnom toku, odnosu krugova.

Rad jedinica za miješanje se provodi usustav podnog grijanja, zidovi, otvoreni prostori, staklenik i staklenička zemlja. Konstrukcije se koriste zajedno s kolektorima, poštujući udaljenost od centra do centra od 20 cm, pumpa-miješalica za podno grijanje je malih dimenzija, sto je vrlo pogodno kada se postavlja na malinim.

Koje zadatke rješava COMBI sustav?

Čvor vam omogućuje povećanje intenzitetapropuštanje tekućine u petlju poda i spuštanje temperature na zadanu razinu.To se olakšava miješanjem s ohlaenom vodom koja dolazi iz petlji sustava "toplog poda". COMBI sustav je dizajniran za toplinska opterećenja do 20 KW.

Kolektorski kolektor je spojen na čvorrazdjelnik za povezivanje krugova grijanja (desno od COMBI čvora). На доводни разводник поставлены су балансни вентили с мерачем пловка за координацию рад окрета. U nedostatku balansiranja između petlji, tekućina će proći kroz kratku stazu, ignorirajući duge zavoje.

Grijana tekućina ulazipumpa i miješalica za podno grijanje VALTEC preko venta termostata.Ugradnja glave osjetnika temperature omogućuje automatsko podešavanje venta (otvaranje / zatvaranje). Održavanje unaprijed određenog grijaćeg fluida odgovara utvrđenoj razini grijanja "toplog poda" (20-60 ° C).

Ventili se nalaze na povratnoj cijevipodešavanja za spajanje servosova, omogućujući vam kontrolu temperature u prostorijama s rejem. Regulacija se provodi ručno pomoću kapica uključenih u paket.

Dodjela bloka

Crpka i čvor za miješanje se zagrijavajuPodovi su dizajnirani za miješanje vode iz radijatorskogsustava s hladnom tekućinom koja dolazi iz kontura ".Помиче с циркуляционным црпком. Из čvora tekućina prodire u dovodni cjevovod i prolazi uzduž kontura sustava poda. Istodobno se smanjuje temperatura tekućine, zagrijava zgrada i vraća se u kolektor. Из повратка хладна текучина пролази кроз čvor, ciklus se ponavlja.

Kontrola temperature

Za podešavanje temperature na ulazudijelove čvora je поставлен povratni вентиляции с термическим главой. Shema jedinice za pumpanje i miješanje za podno grijanje ukazuje na priisutnost vanjskog toplinskog senzora postavljenog ispred dovodnog razvodnika.Grijanje tekućine u sustavu ručno se podešava na termalnoj skali glave. S povećanjem Paratara, Ventil se automatski zatvara, zaustavljajući protok vrućeg sredstva za hlađenje u jedinicu. Када се вода хлади, вентиляция омогуцуйе приступ вручем рашладном средстве. To omogućuje stalnu temperaturu na izlazu iz jedinice.

Za podešavanje omjera izmeđuPostoje dva ručna venta za balansiranje s ugrađenom i hladnom tekućinom koja ulazi u usis pumpe. Jedinica pumpe za miješanje podnog grijanja, samostalno ugrađena, ima prvi vent na povratnom kolektoru.Omogućuje podešavanje količine hladnog rashladnog sredstva koje ulazi u jedinicu za miješanje. Други вентил е инсталиран на излазу из склопа, испрприклн е чиэви до повртне контура радиатора. Pomaže nam podesiti volumen grijane tekućine koja ulazi u čvor.

Kada je ispravno podešen način rada termostatskog ventazauzima srednji položaj i utječe na povećanje или smanjenje opskrbe tople vode čvoru. Ова поставка доприноси медусобном раду круга грияня с другим суставима у просторий.U nedostatku balansiranja, crpna i miješajuća jedinica za podno grijanje VALTEC COMBIMIX сама помпа više tekućine nego što je потребно за izračun, uzimajući je из других sustava.

Trebate termostat

За автоматическим подачей температурного режима на устройстве. Prilikom održavanja ugodne mikroklime u prostoriji, grijanje se ne provodi, vent je zatvoren na razvodniku. Kada temperatura padne ispod podešene vrijednosti, termostat napaja servo, cijev se otvara.Kada su šarke zatvorene, aktivira se sigurnosni vent čvora, tekućina cirkulira u manjem krugu na račun obilaznice, sprečavajući preopterećenje crpke.

Načelo COMBI.S

Za rad s senzorom timenske ovisnosti VT.K200.M dizajnirana crpna i miješajuća jedinica za podno grijanje VALTEC COMBI.S. Umjesto termalne glave venta za tekućinu reja nalazi se analogni servo pogon koji se управля из регулятора према распреду. Za uvjete vanjske temperature predviđen je odgovarajući medij za zagrijavanje.To utječe na rijetku uporabu sobnih termmostata prilikom otvaranja prozora или vrata. Grijanje poda omogućuje vam da održite točnu razinu dizajna, excluirajući fluktuacije oko podešenih vrijednosti od maksimuma (с отворенным погоном) на минимум. Udobna mikroklima ima višu razinu.

Na COMBI čvorovima.S Регулятор регулирования температуры режима расчетного средства према коридора, определяющего распределение и подачу датчика за умеренное значение температуры и воды. Slični uređaji uključuju jedinicu za miješanje pumpe za podno grijanje Oventrop.

Cirkulacijska pumpa omogućuje ubrzanjeprolaz tekućine na povratnom vodu. Dio dolazi iz petlje za hranjenje. Tijekom obrnutog prolaza, protok ohlađene tekućine je podijeljen u 2 dijela, približavajući se sustavu pumpe i glavnom sklopu. Omjer protoka usmjeren na crpku i protok se podešava kroz ventile. Ako brzina protoka povratne cijevi ne odgovara utvrđenim parameterrima (вентили разводника су затворени), активира се премьеросни вентил коди е потребан за константан протокол текучине коджа cirkulira kroz crpku.Vanjsku kontrolu rada mjesta obavljaju vremenski ovisni termalni prekidači.

Oventrop blokovi

Sustav je dizajniran za smještaj niskotemperaturnih krugova grijanja prostorije s prisilnom cirkulacijom. Glavni zadatak uređaja je miješanje tekućine iz povratnog voda.

Klasifikacija čvora:

- Skupina za premoščavanje i zaključavanje ("Multiflex" FZB, VTsE и VZB).

- Rotacijske serije ("Мультиблок" TF и ​​FZB).

- Кутна верзия урени ("Мультиблок" Т, "Мультифлекс" Ф ВЦЭ и Ф ЗБУ)

- Врста уретая коди пролазе ("Мультиблок" Т).

- Grupa za povezivanje («Мультифлекс» F CEE, VCE E i F ZBU).

- serije crpljenja i miješanja ("Регухлур").

Značajke čvorova

Parametri izgradnje:

- opskrba vodom - 3,5 м3 / ч;

- снага - 90 Вт;

- temperatura u струйном кругу - 50-95 stupnjeva Celzija;

- радний тлак - 6 бар;

- podešavanje temperaturnih režima - od 20 do 50 stupnjeva Celzija;

- напон - 230 В / 50 Гц.

Blokovi se koriste u sustavu podnog grijanjai na odvojenim crpnim stanicama Oventrop.U prvom slučaju, oni su spojeni na metalni češalj za podno grijanje (na primjer, model Regufloor H), što vam omogućuje kombiniranje grijanja radijatora i panela.

За децентрализованной нормализациейУ напойном кругу с коридором Regufloor H. Ньеговим радом с автоматической настройкой рад у зградама до 200 м2 и потолка до 75 Вт / м2.

Značajke dizajna

Paket sadrži main element:

- Trosmjerni ventili opremljeni spojnim navojem M 30x1,5 mm u poprečnom presjeku od 2 cm.

- Термальные отношения с надземным датчиком и базой за проводом наверху.

- Cirkulacijska crpka koja štedi energiju s ugrađenom kontrolom električne energije.

- Термостат с максимальным ограничением для оптимального микроклимата.

За действие прилагодбе овисне о временным приликамакориштена скупина коллектора Oventrop serija Regufloor HW. Jedinica se isporučuje у готовом облику за brzo spajanje. Omogućuje spajanje od 2 do 12 krugova i koristi se pri spajanju sustava s 2-4 cijevi.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
