Балансировка петель

Монтаж системы напольного отопления, бесспорно, ответственная операция, однако, то, насколько будет комфортно пользоваться готовой системой отопления, зависит чаще всего от грамотной наладки. Наладка напольной системы отопления не так сложна, как может показаться на первый взгляд.

По большому счёту, наладка системы отопления состоит из трех этапов. Это балансировка петель напольного отопления, настройка насосно-смесительного узла и настройка контроллера при его наличии.

В этой статье будет рассказано о методах, которые используются для балансировки петель напольного отопления. Прежде всего, стоит отметить основные заблуждения, которые имеют место при подобной балансировке.

• Иногда можно услышать то, что правильно сбалансировать систему можно только расчётным способом, т.е., посчитав сопротивление всех петель, вычислив настроечное положение регулирующих клапанов, установить его на коллекторе. Конечно же, проект с грамотным гидравлическим расчётом ускоряет процесс наладки и защищает от ошибок в монтаже. Но, тем не менее, систему напольного отопления можно настроить и без теоретических расчётов, хотя это и займет больше времени.
• Так же заблуждением считается и то, что расходы воды во всех петлях должны быть одинаковы. На самом деле, расход в первую очередь зависит от тепловой мощности, которую передаёт в помещение каждая конкретная петля.
• Нередко можно услышать, что систему напольного отопления вообще не надо балансировать, а расходы воды сами выровняются за счёт работы термостатов, контроллеров и прочих элементов автоматики. Это утверждение так же не верно. Дело в том, что рано или поздно наступит момент, когда все петли теплого пола откроются на максимум, и распределение теплоносителя должно быть таким, чтобы вся вода не уходила в одну петлю, а равномерно распределялась по всему отапливаемому контуру.

Итак, система отопления заполнена и испытана, котел запущен, в руках лежит шестигранный ключ, отдавая приятной тяжестью, переходящей в зуд нетерпения. С чего же начать?

В первую очередь стоит определиться с целями и задачами балансировки.

Задача балансировки заключается не в установке требуемого расхода по каждой петле, а в установке соотношения расходов по петлям или баланса расходов. Окончательно расходы устанавливаются во время настройки насосно-смесительного узла. При этом, изменяя общий расход через коллектор, соотношение расходов через петли сохраняется.

Так же балансировка отличается в зависимости от того, имеет ли коллекторный блок расходомеры. Коллекторные блоки VTc.596 (рис. 1

), VTc.589 (рис. 2), VTc.586 (рис. 3) оснащены расходомерами, которые значительно ускоряют балансировку и позволяют её осуществить без включения котла, так как показывают в реальном времени расход воды по каждому направлению.

Распределение расходов необходимо выполнить таким образом, чтобы соотношение расходов по петлям и соотношение требуемых тепловых мощностей совпадали. Для этого желательно знать требуемые тепловые нагрузки на петли. Но даже, если требуемые нагрузки не известны, то можно выставлять расходы пропорционально длинам петель. Как правило, такой подход не даёт большой погрешности, так как петли с большими длинами имеют так же и большие мощности.

Балансировка начинается с того, что выбирается самая длинная петля (или петля с самой большой мощностью, если это известно). Регулирующий клапан на этой петле открывается в максимальное положение, и относительно него будут выставляться расходы всех остальных петель.

Для примера возьмем коллектор с четырьмя петлями. Допустим, что длины петель следующие: 100, 75, 75 и 50 м.

В этом случае настройка начинается с первой петли, имеющей длину 100 м. Она открывается на максимум. Предположим, что при полностью открытом клапане расход на этой петле установился на уровне 4 л/мин.

Расход воды на второй и третей петле должен быть: (75/100) · 4 = 3 л/мин.

Расход воды на четвертой петле должен быть: (50/100) · 4 = 2 л/мин (рис. 4).

Может получиться так, что при настройке третьей петли расход даже при полностью открытом клапане устанавливается на уровне 2,5 л/мин и не доходит до положенного уровня 3 л/мин. Это значит, что петля имеет большее гидравлическое сопротивление, чем вторая петля той же длины (большее количество отводов, калачей, подводящих участков). Балансировку в этом случае можно осуществить только с включенным котлом и хотя бы с минимальным теплосъёмом в помещении. Первая петля – на (100/75) · 2,5 = 3,3 л/мин, вторая петля – на 2,5 л/мин и четвертая петля на – (50/75) · 2,5 = 1,6 л/мин (

рис. 5).

После того, как все расходы выставлены, балансировку петель можно считать оконченной и можно приступать к настройке насосно-смесительного узла.

Если настраивать коллекторные блоки без расходомеров, такие как VTc.588 (рис. 6) или VTc.594 (рис. 7), то о расходах в петлях можно судить только по косвенным признакам.

Балансировку в этом случае можно осуществить только с включенным котлом и хотя бы с минимальным теплосъёмом в помещении. Желательно, чтобы на улице была температура ниже +5 ºС. В помещениях не должно быть открытых окон и каких-либо значительных тепловыделений (работающего камина и пр.). Настройка, как и в предыдущем случае, начинается с того, что определяется самая длинная петля.

Затем систему необходимо оставить прогреваться на несколько часов, пока температура в петлях не стабилизируется, после чего необходимо выполнить оценку правильности выполненной настройки.

Правильность настройки определяется одним из следующих способов:
• по температуре воды в обратном трубопроводе;
• по средней температуре пола.

Определение правильности настройки по температуре воды в обратном трубопроводе

Расход теплоносителя, мощность и разность температур между подающим и обратным трубопроводом взаимосвязаны. Если уменьшить расход теплоносителя в петле, то неизбежно вырастет разность температур. Именно по этой зависимости можно определить правильность настройки.

Если все петли будут иметь одинаковую разность температур между подающим и обратным трубопроводом, то это будет означать, что во всех петлях расход воды соответствует текущей мощности.

А так как температура в подающем коллекторе для всех петель одинакова, то выравнивать температуры можно только перед обратным коллектором.

Оценку температуры удобнее всего делать при помощи специального термометра, такого как VT.4615 (рис. 8). Такой термометр вставляется между трубой и обратным коллектором через соединение «евроконус» (рис. 9).

Определяется эталонная температура на самой длинной петле, затем все остальные клапаны подстраиваются в зависимости от отклонений от этой температуры. Если температура на петле ниже, чем на эталонной, то это значит, что расход в этой петле тоже низкий, и клапан следует приоткрыть. Если расход, напротив, выше, то клапан следует закрыть. Затем через пол часа данную операцию следует повторить до тех пор, пока температуры воды перед обратным коллектором не будут равны у всех петель.

Определение правильности настройки по средней температуре пола

Предыдущий способ достаточно прост, но не учитывает финишное покрытие пола. Если в помещениях разное покрытие пола, то для того, чтобы температура поверхности пола в этих помещениях ощущалась как одинаковая, необходимо, чтобы расходы по петлям учитывали этот фактор.

Учесть финишное покрытие можно, замеряя температуру поверхности пола в разных помещениях и выравнивая расходы воды по разным направлениям так, чтобы средняя температура поверхности пола в разных помещениях была одинакова. Замерять температуру пола можно разными способами: и контактными термометрами, и пирометрами (рис. 10).

Настройка клапанов происходит так же, как и в предыдущем случае. Клапан, обслуживающий петлю, пол над которой имеет температуру выше, чем в остальных помещениях, прикрывается и наоборот – при низкой температуре пола клапан открывается.

Стоит отметить, что замерять температуру пола нужно, как минимум, в шести точках: над трубами, между ними, в начале петли, в середине и в конце петли, и взять среднее значение.

При достижении температуры поверхности пола во всех помещениях близких значений настройку можно считать оконченной.

Для того чтобы настройку клапанов защитить от несанкционированного вмешательства, на коллекторах VTc.594, VTc.588 имеется механизм фиксации настроенного положения. Для фиксации настройки необходимо закрутить фиксирующий винт до упора (рис. 11, 12). Винт находится внутри шестигранника. Этот винт ограничивает открытие клапана на текущем уровне и не позволяет ему открыться сильнее. Однако, он позволяет полностью закрыть клапан. Таким образом, после настройки можно закрутить все фиксирующие винты до упора, при этом в дальнейшей эксплуатации можно перекрывать отдельные петли этим же клапаном. Далее, для того чтобы вновь настроить эту петлю, следует просто открыть клапан до упора.

Как видно, настройка петель достаточно простая операция, особенно если использовать удобное оборудование для этого. Настройка насосно-смесительного узла (НСУ) у большинства монтажников также не вызывает вопросов. О некоторых особенностях настройки НСУ будет рассказано в отдельной статье.

Автор: Жигалов Д. В.

Распечатать статью:
Практические советы по настройке систем напольного отопления

© Правообладатель ООО «Веста Регионы», 2010
Все авторские права защищены. При копировании статьи ссылка на правообладателя и/или на сайт www.valtec.ru обязательна.

Коллектор для теплого водяного пола Valtec (Валтек)

Краткое содержание

• 1 Функционал оборудования и его особенности
• 2 Достоинства
• 3 Предназначение расходомеров
• 4 Коллекторные шкафы
• 5 Требования к монтажу
• 6 Настройка
• 7 Видео: Коллектор для тёплых полов

Одним из важных узлов, обеспечивающих надежное функционирование теплого водяного пола, является коллектор. Среди многообразного ассортимента, судя по советам специалистов и отзывам потребителей, пользуются популярностью модели Valtec.

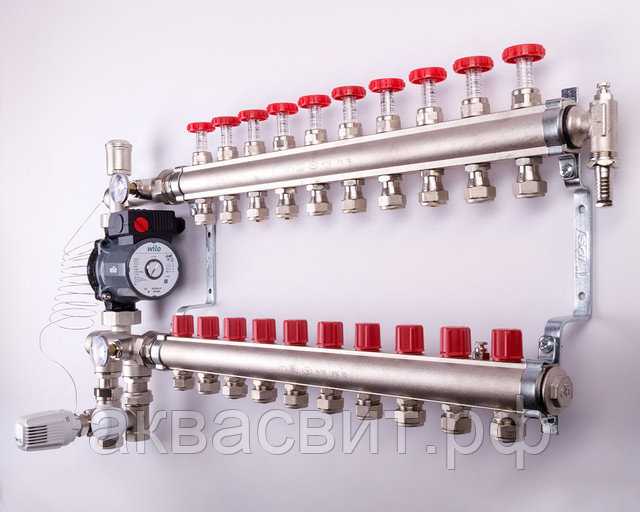

Коллектор теплого водяного пола Valtec

Функционал оборудования и его особенности

Основная функциональная роль, которую исполняет коллектор в системе теплого пола с жидкостным теплоносителем, заключается в распределении водных потоков. Внешне это труба с отводами, снабженными вентилями.

С помощью этого прибора исключается ненужный воздух из жидкости, проводится при необходимости слив системы. Еще одной из важных функций коллектора является осуществление регулирования – ручного или автоматического номинального размера потоков, которые направляются в разные водяные контуры.

Устройство коллектора Valtec

Помещается оборудование в специальный коллекторный шкаф, который фиксируется на стене. В отдельных случаях под него отводится подсобная комната.

Входит прибор в состав коллекторного блока, оснащенного, кроме него, еще рядом элементов:

Схема коллектора

• регулирующими клапанами;
• расходомерами;
• крепежными кронштейнами;
• запорными клапанами, имеющими ручное управление;
• отсечными клапанами;
• торцевыми заглушками;
• дренажными клапанами;
• воздухоотводчиками.

Коллекторный патрубок может иметь несколько выходов (3–12). Тип присоединения выполнен по стандарту «евроконус», имеющему наружную резьбу. Есть ограничения по предельному давлению, составляющему 10 бар, соотносимому с температурой теплоносителя ≤ 90°С.

Достоинства

Как и вся продукция Валтек, коллектор обладает рядом положительных отличительных характеристик, обусловливающих повышенный интерес к ним со стороны потребителей:

Схема подключения коллектора

• благодаря заводской сборке весь коллекторный блок в процессе производства проходит многоуровневую неоднократную проверку на соответствие требованиям безопасности и качества;
• изделия, поставляемые российскому потребителю, полностью адаптированы к соответствующим условиям;
• приобретаемый коллектор Valtec имеет все необходимые сертификаты и технический паспорт.

Изготовлена труба коллектора из нержавеющей стали высокого качества марки AISI 304.

Предназначение расходомеров

По своему функционалу расходомер (или ротаметр), так же, как и вся продукция  Valtec, имеет высокие качественные характеристики. Он обеспечивает регулирование и визуальный мониторинг расхода теплоносителя, циркулирующего в петлях водяного теплого пола, подключенных к коллектору, помещенному в шкаф.

Принцип работы расходомеров коллектора

Наличие такого прибора облегчает наладку функционирования теплого пола, особенно с многоконтурной разводкой. Правильное регулирование расходомерами количества поступающего в каждый водяной контур теплоносителя обеспечивает равномерный прогрев всей поверхности теплого пола. Чтобы вручную отрегулировать расходомер, вначале измеряется труба на всем протяжении контура, поскольку устанавливаемое значение давления зависит от этого показателя.

Изучая узел, оборудованный расходомерами Valtec, необходимо обратить внимание, что на их корпусе указывается стрелкой нужное направление жидкостного потока. Шкала прибора отградуирована с диапазоном показателей от 1 до 4 л/мин.

Схема работы коллектора Valtec

Монтируется расходомер с номинальным давлением, составляющим 10 бар, при установке водяного обогревательного контура на отводах обратного коллектора. Пропускная способность составляет 2,75 м³/час.  Для выполнения присоединения используется стандарт «евроконус» с накидной гайкой.

Изготавливается расходомер Valtec из латуни – корпус, из поликарбоната с прозрачной текстурой – трубка, оснащенная шкалой. Также используется полипропилен для поплавка и нержавеющая сталь – для пружины.

[ads-mob-1][ads-pc-1]

Коллекторные шкафы

Для обеспечения полной совместимости всех узлов теплого пола в линейке продукции Valtec можно подобрать коллекторный шкаф нужных размеров. Он характеризуется увеличенной глубиной и предназначен для размещения внутри коллекторов, насосно-смесительных модулей и других элементов систем отопления.

Изготавливается шкаф Валтек из оцинкованной стали, имеющей антикоррозийное эмалевое или полимерное покрытие. На боковых стенках предусмотрена перфорация, нужная для того, чтобы подводимая к коллектору труба свободно проходила внутрь. Дверца имеет запорный замок.

Внутри шкаф имеет встроенные рейки, способствующие монтажу на них оборудования. Для регулирования глубины используется динамичная рама, а высоту корректируют выдвижные ножки.

Коллекторный шкаф для теплого пола

Анализируя преимущества этого вида изделий Valtec, можно отметить, что шкаф имеет компактные габариты, легко монтируется. Он безопасен для окружающей атмосферы, удобен для эксплуатации. Благодаря продуманной крепежной системе внутри помещается все оборудование обвязки. Облегчается доступ к каждому узлу, и не нужно монтировать дополнительные системы защиты, так как достаточно шкаф закрыть на замок.

Требования к монтажу

В процессе установки коллектор Валтек целесообразно размещать по отношению к отопительной системе в более высоком положении, что позволит более эффективно удалять воздух из труб теплого пола. Желательно, чтобы длина контуров, подключаемых к коллектору, была примерно одинаковой.

Установка коллектора для теплого водяного пола

Правильно смонтированный в коллекторный шкаф прибор при поступлении в него горячего теплоносителя разделяет потоки, направляя к зонному вентилю, оборудованному термостатом. После того, как происходит смешивание горячего и охлажденного потока до достижения рабочей температуры, теплоноситель через системный смесительный насос поступает обратно и расходится по подсоединенным контурам водяного пола.

Настройка

Настраивать коллектор Valtec можно вручную, а также есть возможность делать это автоматически, если произведен монтаж сервоприводов на подаче. Проведение этой операции необходимо, чтобы в дальнейшем система функционировала в заданном режиме, а также с целью диагностики возможных неисправностей.

При проведении настройки потребуется выполнить несколько последовательных операций в соответствии с прилагаемой к изделию инструкцией.

Строение коллектора Valtec в разобранном виде

• Снимается термоголовка.
• Перепускной клапан устанавливается на 0,6 бар.
• Вычисляется по обозначенной в инструкции методике пропускная способность для балансировочного клапана, располагающегося на вторичном контуре с выставлением на нем полученного результата.
• Регулируется скорость насоса, чтобы определить оптимальный расход воды. Схема коллектора работающего с контурами теплого пола
• Выполняется балансировка всех подсоединенных веток. Для этого на первичном контуре закрывается клапан до упора, и максимально открываются балансировочные клапаны. Проверяются расходомерами показатели. Если в какой-то ветке они отклоняются от нормы, то клапан подкручивается до необходимого расхода.
• Давление перепускного клапана выставляется примерно на 10% ниже, чем у насоса.

Остается проверить при тестовом запуске равномерность прогрева контуров теплого пола, а также установленную производителем разность температуры теплоносителя на подаче и в обратке. Если все инструкционные указания по настройке будут учтены, то будет обеспечена нужная эффективность обогрева и долговечность всей системы.
[ads-pc-2][ads-mob-2]

Видео: Коллектор для тёплых полов

Сергей

[email protected] | + posts

Главный редактор сайта. Профессиональный печник со стажем 8 лет.

Монтаж и настройка коллектора теплого пола

Монтаж и настройка коллектора теплого пола осуществляются после того, как подготвлено место по оборудование — сделано основание, ниша под шкаф, выполнена отделка стен, ведь устройство не должно загрязнялся пылью или раствором. А где выбрать место под коллектор?

Где размещать коллектор

Рекомендуется размещать коллектор выше уровня всех подключенных контуров. Автоматические воздухоотводчики должны располагаться на гребенках, и быть в высшей точке всей системы отопления полами. Если не хотите чтобы полы не работали и завоздушивались, — нужно соблюдать уровень.

Место для размещения желательно определять в центре отапливаемой площади с целью получения одинаковой длины подключенных трубопроводов. Рекомендуется, чтобы разница в длинах контуров не превышала 10 метров, — тогда балансировка на гребенках выполнима без перегрузки насоса.

Как правило, производители предлагают готовые изделия в сборе с количеством подключаемых контуров от 2 до 10. Остается подобрать нужный по проекту, с учетом, чтобы хотя бы одно подключение оставалось резервным. Нередко бывает, что потом возникает необходимость добавить петлю — другую…

Настройка

Расстояние от чистовго пола, до места подключения труб на гребенках должно быть таким, чтобы не создавалось препятствий для удобного подключения трубопроводов выходящих из стяжки.

Чаще коллекторы производителем собираются для подключения «слева». При необходимости подключать «справа», выполняется перестановка узлов изделия в соответствии с инструкцией.

Обычно переставляются запорные краны, подстроечные клапана, разворачивается смесительный узел и байпас.

Также может возникнуть необходимость в развороте насоса на 90 градусов, с тем чтобы уменьшить габаритный размер изделия. Обычно это нетрудно выполнить по инструкции.

Закрепление

Наиболее просто закрепляется коллектор с использованием специального шкафа, встраиваемого или навесного.

Шкаф не только служит предметом интерьера, но и защищает оборудование и трубопровод от случайных ударов. Закрепление коллектора выполняется с помощью шурупов, предлагаемых в комплекте.

Не следует крепить коллектор непосредственно к несущим конструкциям дома. Это может привести к передаче вибрации и распространению звуков по дому, повышению уровня шума от оборудования.
Используйте стандартные схемы крепления, предусмотренные производителем. Используйте специальный шкаф или стойки, щиты с виброгасящими амортизаторами.

Комплектация, конструкция коллектора

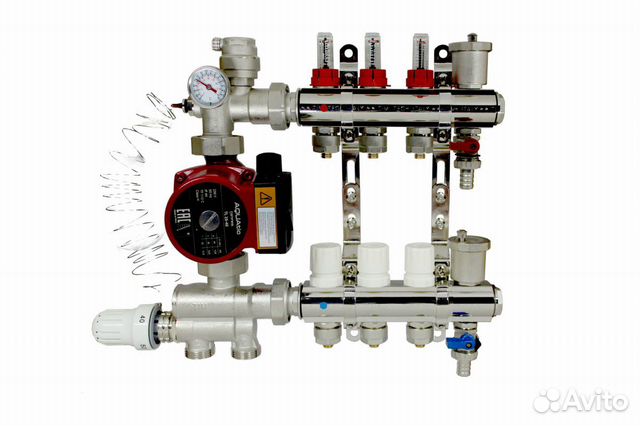

Рассмотрим монтаж коллектора на примере изделия одного из производителей.
Этот коллектор собран по распространенной схеме, включает в себя типовые узлы.

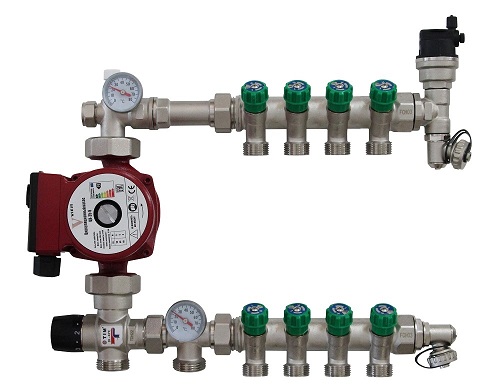

Из чего состоит коллекторно-смесительный узел теплого пола, рассмотрим подробнее на примере.

• 1. Циркуляционный насос.
• 2. Балансировочный клапан. Он необходим для компенсации недостачи расхода воды в подающей магистрали. Чтобы при этом обеспечить номинальный расход теплоносителя в контурах …
• 3. Термостатический клапан с термоголовкой. Управляет температурой — регулирует количество теплоносителя, для достижения заданной температуры.
• 4. Балансировочный клапан. Служит для первичной настройки системы теплого пола по температуре для работы в данной сети. Также выполняет предохранительную функцию от чрезмерного повышения температуры в теплом полу, путем задания начального ограничения расхода теплоносителя.
• 5. Изогнутая трубка для подключения насоса.
• 6. Байпас с регулировочным клапаном, необходим для предотвращения перегрева насоса в случае закрытия всех коллекторов.
• 7. Ручной воздухоотводчик.
• 8. Стакан для датчика тепмпературы термоголовки.
• 9. Фитинги для подключения петель отопительного трубопровода.
• 10. Термометр.
• 11. Кран для слива, а также для первоначального заполнения системы теплого пола.

После закрепления коллектора, к нему подключаются петли теплого пола и подводящие трубопроводы, при этом все клапана и краны должны быть закрыты.

Теплоноситель в системе

Важным вопросом являются недопущение проникновения в систему кислорода. Необходимо применять материалы, детали, узлы с минимальной проницаемостью для кислорода.

Многие специалисты сходятся во мнении, что на сегодняшний день достаточной надежностью по фактору проникновения кислорода обладают лишь гибкие трубопроводы, в которых имеется слой алюминиевой фольги.

Трубопроводы PERT и РЕХ со слоем EVOH без слоя алюминия недостаточно надежно предотвращают попадание кислорода.
Подробнее о современных трубопроводах для обогреваемых полов

Если имеется вероятность замерзания системы, то необходимо использовать незамерзающие теплоносители на основе пропиленгликоля с концентрацией до 30%.

Как заполнить систему теплого пола

Заполнение системы теплого пола производится теплоносителем через сливные краны на коллекторе. Заполнение подключенных петель ведется поочередно.

Для этого поочередного открываются регулировочные клапаны (термостатический и балансировочный) только одного контура, при этом все другие клапаны на коллекторе должны быть закрыты.

Схема заполнения контуров:

Последовательность заполнения:

• Закрываются клапана байпаса 5, термостатический клапан 3, подстроечные клапана 2 и 4.
• Закрываются термостатические и балансировочные клапана всех контуров.
• Открывается балансировочный и термостатический клапана заполняемого контура.
• Подача теплоносителя осуществляется на подающую гребенку через кран слива. Выход воздуха — через сливной кран на обратке, до полного заполнения.
• Цикл заполнения повторяется для следующего контура, при этом клапана уже заполненного контура закрываются.
• После того как все контура заполнены, открываются все клапаны на самом коллекторе (6,2,3,4), и производится заполнение остальных узлов с выпуском воздуха через воздухоотводчики.

Рекомендуется провести гидравлические испытания всей системы теплого пола. Для этого давление в коллекторе и контурах поднимается не ниже менее 1,43 от рабочего, но не ниже 3 атм, в течении не менее 2 часов.

Настройка расхода в коллекторе по температуре теплоносителя

Ввод в эксплуатацию и первичная настройка коллектора теплого пола следующие

• Клапан 2 полностью открытый.
  3 полностью открытый.
  4 полностью закрытый.
  Насос 1 включенный.
• Клапан 4 медленно открывается, пока на подающем коллекторе не установится максимальная необходимая температура (в системе отопления на момент регулировки температура должна быть номинальной).
• На кл. 3 устанавливается термоголовка, с настройкой на 5 градусов больше максимальной расчетной температуры.

В течении нескольких первых дней (а также в процессе эксплуатации) возможна донастройка системы клапаном 4 по ситуации и предпочтениям.

Кл. 4 является ограничивающим максимальную температуру в системе теплого пола при полностью открытом клапане 3. Как правило, настройка кл.4 производится один раз во время первого пуска, но возможна также подстройка при изменении гидравлики или потребностей….

Кл. 3 термостатический постоянно регулирует расход в подающем трубопроводе, поддерживает заданную температуру в подающей гребенке коллектора (в ней установлен термодатчик).

Если в подающем трубопроводе на коллектор не будет достаточного расхода теплоносителя (меньше чем подача насосом в контуры теплого пола), то подстройка системы осуществляется клапаном 2.

Если настройка осуществляется клапаном 2, то клапан 4 полностью открыт.

Клапан 6 байпаса рекомендуется открыть на 1,5 — 2,0 оборота.

Установка, настройка насоса

В зависимости от требуемой производительности может быть установлен насос 15-40 для 2 — 6 коллекторов или 15-60 для 7 — 10 коллекторов.
Как можно выбрать насос для теплого пола

Могут применяться как насосы без электронного управления, например UPS, так и современными с электронным управлением — ALPHA2L.
В первом случае настройки ограничены режимами «Фиксированная скорость». В зависимости от отапливаемой площади возможно применение 1, 2 или 3 скорости, при этом разница температур между подачей и обраткой должна быть в пределе 5 — 10 градусов.

Для насосов типа ALPHA, рекомендуемый режим — «Постоянный напор». При этом возможно 2 настройки — низкий напор (рекомендуемая) и высокий напор (альтернативная). Если при низком напоре нужная температура не достигается, переходят на более производительную настройку.
Подробней об адаптивных циркуляционных насосах GRUNDFOS ALPHA

Гидравлические характеристики применяемых насосов

Как балансировать контура теплого пола

Балансировка коллектора (первичная настройка) осуществляется балансировочными клапанами. Она необходима для выравнивания падения давления между контурами и подачи в каждый контур необходимого количества теплоносителя.

Оперативная регулировка по температуре осуществляются термостатическими клапанами, которые могут управляться сервоприводами под управлением комнатных термостатов (в том числе и датчиками пола). Автоматика для теплого пола, схемы

Настройка балансировочных клапанов производится в следующем порядке.

• Шестигранным ключем на 5 мм снимается крышка (А).
• Клапан закручивается до упора (В).
• Клапан открывается на заданное число оборотов согласно расчетов или до достижения оптимальной температуры… — 0,5, 1, 1,5 …. (D).
• Шестигранным ключем на 6 мм закручивается стопорное кольцо, которое фиксирует положение клапана после регулировки (С, Е). После чего крышка закрывается (F).

Для установки сервопривода на термостатический регулировочный клапан снимается ручка ручного управления (А), устанавливается на клапан кольцо адаптер (В), сервопривод вставляется в пазы кольца адаптера, регулировочное кольцо проворачивается по часовой стрелке до щелчка.
Еще информация по теме — как можно регулировать (настраивать) температуру теплых полов

Настройка «теплого пола»: практические методы

Головна > Статті > Практикум > Настройка «теплого пола»: практические методы

М. Мацунич

Много написано и сказано о популярности и эффективности систем панельного обогрева. Ежегодно прокладываются километры трубопроводов и монтируются тысячи коллекторов. При этом не всегда такие системы функционируют правильно и эффективно, и главное – не создают необходимых условий комфорта. Причина – недостаточное внимание к настройке элементов системы. Узлов, которые необходимо настроить, немного – насосно-смесительный блок, распределительный узел и контроллер (если он присутствует в схеме). В данной статье мы расскажем о тонкостях настройки «теплого пола»

Мифы о настройке системы «теплый пол»

Все ветки должны иметь одинаковый расход теплоносителя
Это не так. Расход отдельного контура зависит от тепловой мощности. На нее, в свою очередь, влияют длины контура и конфигурации помещений. В большинстве случаев помещения имеют разную площадь и расход теплоносителя для них будет не одинаков. Именно поэтому для напольного отопления применяются коллекторные блоки с расходомерами. С помощью последних и происходит простая и точная настройка петель.

Подпольное отопление не требует балансировки
Часто можно встретить мнение, что применение элементов автоматики (термостатов, сервоприводов, контроллеров) позволяет не балансировать контуры. При этом расход выравнивается сам. Частично это правда, но не совсем. При максимальной нагрузке все петли откроются на 100%. И тогда теплоноситель будет проходить в петлю с наименьшим сопротивлением. В итоге друге контуры будут испытывать дефицит тепла.

Балансировка системы возможна только на основе теплотехнического расчета
Конечно, грамотный просчет системы панельного обогрева дает четкие инструменты и цифры для настройки элементов системы. Но это не отменяет тот факт, что наладку можно произвести и практическим путем, без гидравлических расчетов. Для этого потребуется затратить лишь больше времени.

Практический метод настройки «теплых полов»

Главной задачей балансировки системы является соотношение расходов воды по веткам. Финальная установка расходов для каждого контура происходит во время установки насосно-смесительного узла.

Настройка смесительных групп

Смесительный блок выполняет несколько функций:

1. Создание отопительной подсистемы с отличающейся от значения основного отопления (более низкой) температурой теплоносителя. Понижение происходит путем смешивания горячей воды, поступающей от теплогенератора, и охлажденного теплоносителя после труб в полу.
2. Поддержка температуры воды для напольного обогрева в автоматическом режиме. Этот процесс реализуется с помощью термостатической головы, сервопривода или трехходового клапана. Все зависит от конфигурации и типа смесительного блока.
3. Подключение насоса для напольной подсистемы. Этот агрегат создает циркуляцию теплоносителя по петлям.

Настройку насосно-смесительных узлов следует проводить согласно указаниям по монтажу от производителя продукта, поскольку комплектация и дизайн узлов могут сильно отличатся. Следует отдавать предпочтение блокам, имеющим балансировочные клапаны как первичного, так и вторичного контуров, элементы автоматического удаления воздуха, дренажные краны и другие вспомогательные виды арматуры.

Настройка коллекторов «теплого пола» с расходомерами

После прохождения теплоносителем насосносмесительной группы он поступает в распределительный коллектор. Настройка расходов происходит с помощью запорных клапанов или расходомеров. Все зависит от комплектации набора. Лучше применять комплект с расходомерами. Например: VTc.596, VTc.589 или VTc.586 (рис. 1 а, б, в). Наличие этих устройств ускоряет и делает процесс балансировки контуров намного легче.

Рис. 1 Коллекторные блоки

Задача настройки коллектора – уравновесить соотношение расходов и соотношение тепловой мощности для всех контуров. Это просто сделать, когда имеется гидравлический расчет и известны тепловые нагрузки для каждого ответвления. Можно обойтись и без этой информации. Верный способ – выставить расходы пропорционально к длинам труб контуров.

Балансировка начинается с самой протяженной петли. Расходомер выставляется в максимально открытое положение. По нему будут настраиваться остальные контуры.

Для примера можно взять случай с наладкой коллектора с четырьмя выходами. Возьмем длины трубопроводов – 80, 60, 60 и 40 метров.

Первая петля открывается на максимум (так как она самая протяженная). Предположим, что в этом положении расход через эту петлю будет равен 4 л/мин. Считаем, какой же расход должен быть во втором контуре – (60/80) ⋅ 4 = 3 л/мин. Следовательно, расход на третьем контуре будет равен 3 л/мин, а на четвертом – 2 л/мин (рис. 2).

Рис. 2. Пример настроек расхода по длинам петель

Эта стадия настройки может быть не финальной. Еще многое зависит от сопротивления ветки – количество поворотов и т. д. Предположим, в третьем контуре (даже при максимально открытом расходомере) устанавливается расход 2,5 л/мин. В этом случае принимаем эту ветки за расчетную. Соответственно, значения расхода для остальных петель пересчитываются. Первая петля будет иметь расход 3,3 , вторая – 2,5 , четвертая – 1,6 л/мин (рис. 3).

Рис. 3. Пример откорректированных настроек

Настройка коллекторов с запорными вентилями

В этом случае управление настройкой петель происходи только при включенном котле. Желательно, чтобы был минимальный теплосъём. Для этого рекомендуется производить настройку при наружной температуре не ниже +5°С. Следует также ограничить сильные тепловые потери и теплопоступления.

Последовательность действия такая же. Но точность настройки – иная:

• выбирается самая длинная петля. Запорный кран выкручивается на максимум;
• потом настраиваются остальные ветки. Путем интуитивно-пропорционального прокручивания клапана в зависимости от длины контура. Короткие ветки закрываются сильнее, длинные – открываются.

После этого необходимо дать время системе для прогрева. На это может уйти несколько часов. Время зависит от размера объекта и количества помещений. Индикатор, после которого можно начинать финальную стадию наладки – стабилизация температуры воды в петлях «теплого пола».

На этом этапе необходимо оценить правильность установленной настройки запорных клапанов.

Вот главные показатели:

• • температура воды в «обратке»;
  • температура напольного покрытия.

Определить правильность температуры воды в обратном трубопроводе можно, исходя из разности температур. Она должна находиться в диапазоне 5-10°С. На практике зачастую это значение составляет около 7 градусов. Разность температур (или Δt), тепловая мощность и расход – взаимосвязаны. При уменьшении расхода Δt будет увеличивается. И наоборот.

Необходимо достигнуть такого состояния настройки, когда петли будут иметь одинаковую разность температур. Это означает, что расход и мощность настроены верно. Для точного определения температуры для отдельной ветки можно применять трубные термометры – VT.4615 (рис. 4). С помощью этого приспособления легко определяется температура «обратки». Первым делом проверяется основная петля (сама длинная). Значение температуры обратной линии можно принять за индикатор. Если на другом контуре эта температура ниже, следует увеличить расход, приоткрыв запорный клапан. Если же температура выше индикатора – клапан следует прикрыть.

Рис. 4. Коллекторный термометр

После этого необходимо дать системе время для стабилизации (30-40 минут). И если необходимо – повторить процедуру еще раз.

Также стоит помнить о таком важно параметре, как температура на поверхности пола. Она имеет четкие значения, которые не рекомендуется превышать, поскольку это влияет на физическое состояние и комфортные ощущения людей, пребывающих в этом помещении. Согласно ДБН 2567-2013, температура поверхности пола в помещении с постоянным нахождением людей должна быть меньше 29°С. Проверка настройки коллектора только с помощью температуры воды обратной линии не учитывает этот момент, так как напольное покрытие в различных помещениях может быть разным и температура пола, соответственно, тоже. Поэтому рекомендуется замерять это значение с помощью специальных устройств (пирометры, контактные термометры). Замеры необходимо проводить в 5-6 различных точках помещения. Если при замере прибор показывает значение температуры пола, следует запорный клапан прикрыть. В результате достигается требуемая температура на поверхности для каждого помещения.

После этого настройку системы напольного отопления можно считать оконченной. Как видно, процедура не сложна в понимании и реализации, но требует определенного времени.

Читайте статьи и новости в Telegram-канале AW-Therm. Подписывайтесь на YouTube-канал.

Переглянуто: 25 718

---

Вас може зацікавити:

• Водяной теплый пол
• Коллектор для теплого водяного пола
• Системы отопления

Вам також може сподобатися

Як очистити трубки та панелі сонячних колекторів

ViCare – регулювання температури повітря окремих приміщень

Інструкції для встановлення деяких змішувачів GROHE

Як захистити котел на стадії запуску?

Коллекторный блок Valtec 1″х3/4″ 5 выходов (нерж. сталь) VTc.588.EMNX.0605

Сопутствующие товары

Описание

Коллекторный блок Valtec 1″х3/4″ 5 выходов из нержавеющей стали VTc.588.EMNX.0605 предназначен для распределения теплоносителя (воды или раствора гликоля) к потребителям в системах водяного отопления: радиаторам, конвекторам, петлям теплого пола, обогрева открытых площадок.

Коллекторный блок представляет собой подающий (нижний) и обратный (верхний) коллекторы размером 1″ из нержавеющей стали AISI 304, соединённые парой кронштейнов из оцинкованной стали. Межосевое расстояние между коллекторами 200 мм. Коллекторный блок имеет 5 выходов с присоединением по стандарту «евроконус» (3/4″ с наружной резьбой). Расстояние между выходами составляет 50 мм. Коллекторный блок оснащён балансировочными клапанами на подающем коллекторе и термостатическими клапанами на обратном коллекторе. Укомплектован также автоматическими воздухоотводчиками с отсекающими клапанами, дренажными кранами и самоуплотняющимися пробками.

Условная пропускная способность kvs коллектора – 2,6 м3/час. Ширина коллекторного блока составляет 320 мм, высота 370 мм.

Условия эксплуатации

Латунный коллекторный блок Валтек серии VTc.588.EMNX рассчитан на теплоноситель с температурой до +90°C и рабочее давление до 9 атмосфер.

Конструкция

1 – Подающий и обратный коллектор 1″х3/4″ из нержавеющей стали AISI 304. 2 – Термостатический клапан VT.VTC30 плавно перекрывает поток под воздействием ручки (4) или электротермического сервопривода. 2.1 – Головка термостатического клапана VT.AVT.0.0 – при течи из-под штока головка клапана может быть отремонтирована или заменена. 3 – Настроечный клапан VT .VDC31 используется для балансировки петель при наладке системы. Регулировка производится с помощью шестигранного ключа SW 5. 3.1 – Заглушка балансировочного клапана закрывает доступ к регулировочному узлу клапана, предохраняя от несанкционированного вмешательства в настройк.и 4 – Ручка термостатического клапана для ручного управления. Перед установкой сервопривода ручку необходимо снять. 6 – Ниппель переходной 1/2″х3/4″ EK имеет с одного конца седло для термостатического или настроечного клапана, с другого – профиль «евроконус» для присоединения трубопроводов. 7 – Автоматический поплавковый воздухоотводчик служит для удаления из системы воздуха и газов. 8 – Дренажный кран VT.430 служит для заполнения или опорожнения системы. 9 – Сдвоенный кронштейн VTc.130.IN из нержавеющей стали для крепления коллекторного блока 10 -Коллекторный тройник VTc.530 служит для присоединения к коллектору воздухоотводчика и дренажного крана. 11 – Отсекающий клапан воздухоотводчика VT.539 позволяет снимать воздухоотводчик, не сливая воду с коллектора.

Указания по монтажу

1. Сборку коллекторного блока и присоединение трубопроводов следует производить без использования дополнительных герметизирующих материалов (ФУМ, льна и т.п.), поскольку каждое соединение снабжено комплектным уплотнительным резиновым кольцом.
2. Балансировка петель производится с помощью настроечных клапанов с расходометрами.
3. При течи из-под штока термостатического клапана, головка клапана может быть снята, отремонтирована или заменена. Головка отвинчивается с помощью гаечного ключа. Сливать воду из коллектора при этом не нужно.
4. Термостатические клапаны должны находиться на обратном коллекторе, балансировочные клапаны – на подающем.
5. Для подключения пластиковой трубы рекомендуем использовать коллекторные фитинги серии VT.4410, для металлополимерной трубы – фитинги серий VT.4420 и VTc.712E, для полипропиленовой трубы – VTp.708E (3/4″), медную трубу можно подключить с помощью фитингов серии VT.4430.
6. При установке коллекторных сборок в коллекторные шкафы следует руководствоваться указаниями по монтажу коллекторных шкафов.
7. После монтажа обязательно проведите испытание герметичности системы – это позволит обезопасить систему от протечек.
8. После проведения гидравлического испытания коллекторной сборки обжимные гайки соединителей следует подтянуть.

Настройка балансировочного клапана

1. При помощи шлицевой отвертки полностью выкрутите и выньте стопорный винт, головка которого находится внутри шестигранного гнезда клапана.
2. С помощью шестигранного ключа SW5 до упора заверните клапан.
3. Снова вставьте стопорный винт и шлицевой отверткой до упора закрутите его.
4. В данном положении сделайте маркером метку на корпусе клапана.
5. Сделав отметку на отвертке, отверните стопорный винт на требуемое количество оборотов.
6. Шестигранным ключом SW5 отверните головку клапана до упора. Теперь клапан настроен на заданный фиксированный расход. В случае закрытия и последующего открытия клапана вторичная балансировка не требуется.
7. При заполнении системы теплоносителем воздухоотводчики должны быть закрыты.

Документация

1. Технический паспорт на коллекторные блоки Valtec VTc.588.EMNX (открыть PDF-файл)
2. Декларация о соответствии техническому регламенту Таможенного союза до 2026 г. (открыть PDF-файл)
3. Отказное письмо в области пожарной безопасности (открыть PDF-файл)

Технические характеристики

Производитель	Valtec
Серия	VTc. 588.EMNX
Артикул	VTc.588.EMNX.0605
Тип	коллекторный блок
Назначение	для систем водяного отопления
Рабочее давление	до 9 бар
Рабочая температура	до +90°C
Максимальная температура окружающего воздуха	до +50°C
Количество выходов	5
Рабочая среда	вода, растворы гликолей
Материал корпуса	нержавеющая сталь AISI 304
Материал фитингов	никелированная латунь CW617N
Материал кроншейнов	оцинкованная сталь
Материал уплотнительных колец	EPDM 70Sh
Материал золотниковых прокладок клапанов	EPDM 70Sh
Материал поплавков воздухоотводчиков	РРR
Материал ручек запорных клапанов	акрило-бутадиенстирол ABS
Диаметр коллектора	1″
Размер подключения отводов	G 3/4″ НР евроконус
Тип уплотнения	коническое
Условная пропускная способность kvs	2,6 м3/час
Условная пропускная способность термостатического клапана	2,5 м3/час
Резьба под сервопривод клапана	М 30х1,5
Межосевое расстояние	200 мм
Высота блока	370 мм
Средний полный срок службы	30 лет
Официальная гарантия производителя	7 лет
Страна-родина бренда	Россия
Страна производства	Италия

Регулировка расходомеров теплого пола: как настроить их правильно?

Расходомер – это устройство, способствующее корректному функционированию оборудования для обогрева половых покрытий. Приспособление чаще всего используется для балансировки многоконтурных систем с жидким теплоносителем. Установку его производят непосредственно в коллекторе. Обеспечить качественный обогрев здания может только правильный монтаж и регулировка расходомеров теплого пола.

Содержание

• 1 Функциональность и принцип работы расходомера
• 2 Критерии выбора
• 3 Монтаж и регулировка
• 4 Особенности корректировки

Функциональность и принцип работы расходомера

Основной функцией расходомеров или как их еще называют, поплавковых ротаметров в системе теплого пола является регулировка расхода теплоносителя в водяных контурах. Установка такого устройства позволяет:

• избежать перерасхода электрической энергии в процессе нагрева теплоносителя;
• обеспечить равномерный прогрев всех водяных контуров;
• исключить колебание температурного режима в разных комнатах.

Необходимость использования расходомеров возникает в зданиях, где производится обогрев половых покрытий с разной площадью.   Объемные помещения требуют большей длины трубопровода, поэтому прогреваются они менее интенсивно, чем маленького размера комнаты. Поэтому достичь равномерного прогрева и обеспечить комфортную температуру во всем доме можно только с таким приспособлением.

Расходомер для системы обогрева пола представляет собой устройство механического типа с пластмассовым или латунным корпусом. Внутри его находится поплавок из полипропилена. На верхней части корпуса находится прозрачная колба с разметками. В процессе циркуляции теплоносителя поплавок приходит в действие, перемещаясь по направлению вверх-вниз.  Согласно его расположению можно с помощью шкалы определить объем жидкости в трубопроводе.

Критерии выбора

От правильного подбора расходомера зависит качество функционирования системы обогрева теплого пола. Выпускают три вида ротаметров:

1. Измерительный. Такой тип расходомера устанавливается с вентилем ручной регулировки. Управление производится с учетом измерительных показаний.
2. Регулирующий. Выполняет одну только функцию – контроль количества жидко теплоносителя, поступающего в водяные контуры.
3. Комбинированный. Такой прибор совмещает в себе два действия – регулировку и измерение. Стоимость изделия значительно выше от моделей выполняющих однотипные функции.

При покупке расходомера для теплого пола следует обращать внимание та такие параметры изделия:

1. Материал корпуса. Высокой износостойкостью обладают устройства из латуни. Сверху такой корпус должен быть покрыт никелем. Пластмассовые изделия более дешевые, но они имеют пониженный показатель прочности.
2. Целостность прибора. Перед приобретением ротаметра рекомендуется произвести внимательный осмотр корпуса и прозрачной колбы, чтобы исключить наличие трещин или других дефектов.
3. Внутренняя часть. Пружина в середине корпуса расходомера должна быть изготовлена из нержавеющей стали.
4. Колба. Прозрачный колпачок с измерительной шкалой в качественных моделях изготавливается из поликарбоната. Такой материал достаточно крепкий и имеет высокую термостойкость, что особенно важно при использовании в отопительных системах.
5. Технические характеристики. В инструкции, прилагаемой к прибору указателя уровень температуры. Такой показатель должен быть не ниже 110 градусов. Также не менее важным является давление – не менее 10 бар.
6. Максимальное значение пропускной способности.  Ротаметр должен иметь возможность проводить через себя за час не менее 2-4 метров теплоносителя.

Расходомер для теплого пола

К производителю изделия также следует подходить внимание. Основным показателем надежности изделия является наличие сертификата качества и предоставление гарантии, которую ответственные фирмы надают до пяти лет.

Монтаж и регулировка

Согласно указаниям производителей подключение ротаметра осуществляется на обратный коллектор, но существует вариант установки прибора на подачу.

Основным требованием к монтажу устройства является вертикальное его расположение. Такая установка позволяет определять точное значение уровня жидкости в колбе.  Поэтому гребенка должна размещаться строго горизонтально по уровню.

Ротаметр подсоединяется посредством вкручивания в соответствующее гнездо на коллекторе. В комплектацию к прибору входит уплотнительное кольцо и накидная гайка. Дополнительно уплотнять устройство герметиком или другими материалами не нужно.

Рабочий процесс коллектора соединенной цепи – коллектор и расходомер должен быть полностью автоматизированный. Поэтому к системе дополнительно подключается термодатчик. При такой схеме система при достижении заданного температурного режима теплоносителя перекрывает его полный или частичный доступ к контурам.

Монтаж расходомеров теплого пола

Весь монтажный процесс и регулировка ротаметра для теплого пола выполняется в такой последовательности:

1. Расходомер нужно вкрутить в специально предназначенное на коллекторе технологическое отверстие. Прибор устанавливается с помощью ключ строго в вертикальном положении.
2. Провернуть против часовой стрелки и снять прозрачную колбу, расположенную в верхней части корпуса расходомера. После этого необходимо снять кольцо, которое установлено для защиты производителем. Затем одеть колпачок с разметками обратно.
3. За часовой стрелкой выполнить повороты корпуса до необходимого показателя уровня напора. Такое действие представляет собой балансировку скорости потока теплоносителя. При этом заданная величина должна отобразиться на шкале.

После таких действий требуется проверка рабочего процесса всей системы обогрева половых покрытий. Во время эксплуатации теплого пола не следует закрывать колбу на расходомере. Шкала должна быть постоянно на виду, так как иногда возникает необходимость балансировки в ходе работы отопительного оборудования.

Для защиты от внешнего воздействия коллекторную группу вместе с расходомером рекомендуется поместить в специальный шкафчик или сделать нишу в стене с закрывающейся дверкой.

Согласно техническим правилам следует проводить идентичную укладку нескольких контуров, включая их протяжность. Иначе даже использование коллектора с ротаметром не даст положительного результата, и система будет функционировать некорректно.

Особенности корректировки

Для каждой отдельной комнаты поводится отдельная регулировка ротаметров. Управление выполняется согласно схеме установленных контуров. При этом берется во внимание уровня нагрева жидкости и давления.

Рекомендуется выполнять балансировку согласно такой инструкции:

1. Определяется полное количество проходящего за одну минуту через коллектор теплоносителя. Показатели берутся в литрах. Полученное значение принимается за 100 процентов.
2. Вычисляется процентный расход каждого отдельного водяного контура. Результат переводится в литры за минуту.
3. На расходомере выполняется регулировка количества подаваемой жидкости в трубопровод.

С помощью таких действий можно выполнить продолжительную корректировку водяного контура. Чтобы обозначить фактические параметры необходимо наблюдать за показателями расходомера. Согласно наблюдениям можно точно определить расход контуров, подключенных к коллектору.

Коллектор с расходомерами для теплого пола

Регулировка расходомера выполняется в зависимости от установленной модели. После подсоединения прибора к коллектору следует выполнить предварительную настройку, установив начальную позицию, которая открывает доступ жидкости.

В ротаметрах без встроенного вентиля, используется дополнительное запорное устройство для установки положения «открыто». При этом балансировка выполняется в процессе функционирования системы.

Комбинированные приборы для учета расхода теплоносителя могут предварительно настраиваться с помощью полных оборотов встроенного вентиля. Каждый виток позволяет уменьшить просвет на установленное значение.

Корректировка расходомера системы обогрева пола выполняется с учетом контроля скорости жидкости за одну минуту – от 0,5 до 5 литров.

Перед началом настройки ротаметра следует проверить состояние установленного контура. Пробное тестирование необходимо чтобы исключить наличие протечек в контуре, которые могут стать причиной искажения показателей в приборе.

Расходомер является важным элементом в многоконтурной системе обогрева половых покрытий. Устройство позволяет обеспечить равномерный поток жидкости во все отдельные трубопроводы.  Чтобы отопительное оборудование функционировало максимально эффективно, следует правильно подобрать ротаметр, а также провести его монтаж и настройку согласно техническим требованиям.

Коллектор теплого пола Valtec с расходомерами и без, балансировка

Плюсы системы Valtec

Спецификация смесительного узла Valtec для теплого пола

Перед началом монтажа и выбора смесительного узла для теплого пола Valtec необходимо проанализировать преимущества этого типа водяного контура.

• Благодаря качественным материалам, прочным креплениям обеспечивается надежная работа.
• Компоненты модульной конструкции точно подогнаны друг к другу, что исключает риск утечек.
• Производитель предусмотрел производство сопутствующих материалов, необходимых для теплового и гидроизоляционного оборудования.

Инструкция по расчету

Чтобы правильно разработать проект укладки теплого пола, потребуется предварительный расчет основных показателей, ориентируясь на их средние значения.

Установка водяного теплого пола своими руками

Необходимо учитывать различные факторы, в том числе роль водяного пола как основного вида отопления или его использование в качестве дополнительного источника тепла. Поскольку детальный расчет для самостоятельного выполнения — сложный процесс, на практике используются усредненные параметры.

Схема подключения смесительного узла Valtec

• Диапазон номинальной мощности составляет 90–150 Вт/м2. Более высокие значения выбираются для помещений с повышенным уровнем влажности.
• При расчете шага укладки необходимо ориентироваться на диапазон 15–30 см. С этим показателем удельная мощность нагрева находится в обратно пропорциональной зависимости. То есть чем больше шаг, тем меньше мощность.

  Тепломеханическая схема насосно-смесительного узла
• Несмотря на то, что при большом диаметре труб по ним проходит большее количество теплоносителя, ограничителем этого показателя служит толщина стяжки, которую не рекомендуется делать слишком большой, чтобы не создавать чрезмерной нагрузки на пол. Поэтому в расчет принимаются трубы Valtec из современного сшитого полиэтилена с антидиффузионным покрытием, диаметром от 16 до 20 мм, а соединительными деталями выступают пресс-фитинги Valtec.

После определения основных параметров может быть разработана схема, по которой в точном масштабе определяется наиболее рациональная укладка труб. После этого рассчитывается их общая длина. При этом продумывается, где будут располагаться насосно-смесительный узел и элементы управления.

Как собрать коллектор?

Распределительный блок Valtec в сборе. На горячей трубе уже установлены расходомеры. На холодной линии есть термоголовки, но на изделии могут быть только выводы для подключения устройств контроля температуры. Они защищены пластиковыми заглушками. Производитель дает возможность выбрать, какую автоматику ставить: термоголовку, сервопривод.

К коллекторной группе необходимо подключить несколько мелких элементов:

1. Справа к трубкам подсоединяются запорные вентили. В комплект входят 2 шт.
2. Поплавковое устройство соединено с клапанами для выпуска воздуха.
3. Дренажные клапаны подсоединяются напротив вентиляционных отверстий на нижней стороне труб.
4. Концы гребенки закрыты заглушками.

Рекомендуем: Как выбрать материал для водяного теплого пола?

Циркуляционный насос и трехходовой или двухходовой клапан отдельно подключаются к коллектору. Эти устройства продаются отдельно. Они подключаются слева от трубки, в которую поступает холодный теплоноситель. Используйте латунные резьбовые соединения.

Холодный и горячий контуры снимаются с металлических труб, которые подключены к котлу или печи. Они соединяются посредством байпаса на выходе из коллекторной группы. Между контурами установлен циркуляционный насос с датчиком температуры.

Регулировка ротаметра проводится при проверке системы отопления. Защитную гильзу необходимо снять с устройства. Используя красное кольцо, верхнюю втулку, установите ротаметр на ноль.

Затем с помощью той же втулки устанавливается клапан на о для больших помещений, на о для маленьких помещений. Для фиксации параметров ротаметра нижнее кольцо поворачивают вправо до упора.

Верните защитный колпачок на место. Расходомер с переменным сечением может не иметь стопорного кольца. При этом скорость заполнения трубопровода устанавливается без фиксации. Работу клапана следует регулярно проверять.

Коллекторы “Валтек” для теплого пола устанавливаются с жидкостной системой отопления. Теплоносителем может быть вода, антифриз, гликолевые наполнители, которые не замерзают при низких температурах. Если система отопления не используется, то сливать теплоноситель не нужно.

Количество цепей на распределительном блоке 3-12 шт. При необходимости к ним можно подключить дополнительное оборудование, чтобы увеличить пропускную способность теплоносителя во все помещения дома.

Гребень крепится на стене или размещается в распределительном шкафу. Производитель дает 10-летнюю гарантию на оборудование. Сервисные центры расположены в Санкт-Петербурге, Москве. Устройство прослужит более 50 лет.

При необходимости ротаметр или термоголовку можно заменить без отключения системы отопления. При использовании программируемого термостата работа блока управления теплым полом может осуществляться через электронные гаджеты.

Рекомендуем: Как выбрать пластификатор для теплого пола?

YouTube ответил с ошибкой: доступ не настроен. YouTube Data API ранее не использовался в проекте 268921522881 или отключен. Включите его, посетив https://console.developers.google.com/apis/api/youtube.googleapis.com/overview?project=268921522881, а затем повторите попытку. Если вы недавно включили этот API, подождите несколько минут, пока действие распространится на наши системы, и повторите попытку.

Похожие сообщения
• Как работает автоматика теплого пола?
• Как положить пенополистирол для теплого пола?
• Как подсоединяются трубы PEX для теплого пола?
• Как собрать коллектор для теплого пола?
• Как подключить смесительный клапан для теплого пола?
• Каковы характеристики напольного отопления Aura?

Основные характеристики смесительного узла

Для эффективного функционирования установленного водяного контура необходимо правильно рассчитать всю систему и правильно установить смесительный узел напольного отопления Valtec в соответствии с положениями, которые отражены в инструкция прилагается к комплекту.

Схема подключения смесительного узла к разным видам отопления

Параметры насосно-смесительного узла:

• сечение труб ¾”, коллекторов – 1″;
• в конструкции 12 патрубков;
• насосная система длиной 18 см;
• температурный режим нагреваемой воды в системе поддерживается до 90°С;
• максимальное значение давления – 10 бар;
• пропускная способность – 2,75 м3/ч.

  Спецификация насоса и смесительного узла Valtec

Трубы имеют наружную резьбу с соединением евроконус.

Насосно-смесительный узел для теплого пола

Функциональные возможности

Основное назначение насосно-смесительного узла – стабилизация температуры теплоносителя при его поступлении в водяной контур путем использования его для подмешивания воды из обратки. Таким образом, оптимальное функционирование теплого пола происходит без перегрева.

Следующие сервисные элементы входят в комплект Combi:

Для регулировки узла используются следующие органы:

К узлу VALTEC COMBIMIX допускается подключение неограниченного количества ответвлений теплого пола суммарной мощностью не более 20 кВт

• балансировочный клапан на второй контур, обеспечивающий смешивание в необходимой пропорции теплоносителей из подающего и обратного трубопроводов для обеспечения заданной температуры;
• вентиль балансировочно-запорный на первом контуре, отвечающий за подачу в агрегат необходимого количества горячей воды. Позволяет полностью перекрыть поток при необходимости;
• байпасный клапан для открытия дополнительного байпаса, чтобы обеспечить работу насоса, когда все регулирующие клапаны закрыты.

Схема подключения разработана с учетом возможности подключения необходимого количества ответвлений теплого пола к насосно-смесительному узлу с общим расходом воды не более 1,7 м3/ч. Расчет показывает, что аналогичное значение расхода теплоносителя при разности температур 5°С соответствует мощности 10 кВт.

Если к смесительному узлу подключено несколько ответвлений, целесообразно выбрать коллекторные блоки из линейки Valtec с обозначением VTc.594, а также VTc.596.

Коллекторный шкаф

Одним из важных моментов при проектировании системы водяного теплого пола является определение места расположения коллекторного шкафа. Для его размещения в стене нужно сделать отверстие 60 см на 40 см, глубиной 12 см. В эту нишу устанавливаем тумбу, в которой обязательно разместим смесительный узел Valtec для теплого пола. Смесительный узел – это основной элемент теплого пола, в котором смешивается горячая вода из котла и холодная вода из системы обратной циркуляции.

Регулирует температуру и расход горячей воды, соединяет контуры. В этом агрегате установлены все необходимые контрольно-измерительные приборы, с его помощью вы всегда сможете поддерживать заданную температуру и хранить тепло своего дома. При установке шкафа мы первыми закрепим концы тех труб, которые подают горячую воду и направляют воду в котел на отопление. Труба для теплого пола должна быть изготовлена ​​из надежных и экологически чистых материалов, для Valtec она может быть многослойной, полиэтиленовой или металлопластиковой (стандартный размер 1,6 см в диаметре). Эти материалы отличаются прочностью и эластичностью, они достаточно прочные, с гладкой поверхностью. По своим характеристикам они теплопроводны, не подвержены коррозии. Выбор трубы для теплого пола – непростая задача. Сейчас этим занимается достаточное количество производителей, но трубы Valtek зарекомендовали себя положительно. Они прослужат долго – около 50 лет.

Алгоритм монтажа

После выполнения предварительного расчета всех составляющих начинается непосредственно монтаж теплого пола, предполагающий прохождение нескольких этапов.

Схема напольного отопления

• Установка в заранее выбранном месте распределительного шкафа. В нем размещается модуль, состоящий из коллекторного блока и насосно-смесительного узла с шаровыми кранами, через который будет производиться подключение к высокотемпературному контуру.
• Подготовка плоскости пола. При наличии существенных нарушений принимаются меры по их устранению. Самый эффектный вариант – черновая стяжка.

  Схема подключения насосно-смесительного узла к теплому полу
• Фиксация по периметру демпферной ленты, служащей элементом, компенсирующим возможное расширение стяжки, возникающее при ее нагреве. Его крепят к стенам так, чтобы после отделки оставался излишек, который перед установкой плинтуса обрезается.
• Оборудование для теплоизоляции путем укладки на выровненный пол плит пенополистирола с монтажными бобышками, под которые при необходимости укладывается гидроизоляция.
• Предварительно разработанная схема служит ориентиром для последующей разводки труб.

Расчет теплого пола

Перед подключением теплого пола по разработанной схеме необходимо произвести предварительный расчет. Вы можете сделать приблизительный расчет самостоятельно, выполнив следующие шаги:

1. Определите расположение коллектора. Чаще всего его монтируют по центру пола.
2. Попробуйте схематически изобразить разводку труб теплого пола, соблюдая следующую информацию: при шаге 15 см на один квадратный метр трубы уходит 6,5 метра трубы, длина трубы не должна превышать 100 метров, контуры должны быть все примерно одинаковыми.
3. Определяемся с метражом всех контуров и в общем можно приступать к установке.

Также не забудьте сделать тепловые расчеты здания. В интернете есть много готовых калькуляторов. Если теплопотери в помещении не превышают 100 Вт на квадратный метр, то теплый пол не потребует дополнительных отопительных приборов.

Индивидуальная настройка

Для подсоединения труб к коллекторам используйте труборез, чтобы отрезать нужную длину, калибратор для снятия фаски и компрессионный фитинг. Детальный расчет в домашних условиях провести сложно, поэтому необходимо изучить инструкцию, в которой подробно расписана настройка насосно-смесительного узла в определенной последовательности.

• Термоголовка снята.
• Для балансировочного клапана на вторичной стороне производительность рассчитывается по формуле.

  Два варианта смесительного узла

kνb = kνt {[(t1 – t12) / (t11 – t12)] – 1},

где kνt – коэффициент = 0,9 пропускная способность клапана;

t1 – температура воды первого контура на подаче, °С;

t11 – температура второго контура на подаче теплоносителя, °С;

t12 – температура воды обратного трубопровода, °С.

Расчетное значение kνb должно быть установлено на клапане.

• Установка требуемого режима работы перепускного клапана при установке максимального значения перепада давления 0,6 бар.
• Для эффективной работы теплого пола регулируется необходимая скорость насоса. Для этого необходимо определить величину расхода теплоносителя в системе второго контура, а также потери давления, возникающие в контурах, расположенных после агрегата.

  Оборудование узла смешения Valtec

Расход G2 (кг/с) определяется по формуле:

G2 = Q / [4187•(t11 – t12)],

где Q – полная тепловая мощность агрегата водяной контур, подключенный к смесительному узлу, Дж/с;

4187 [Дж/(кг•°С)] – теплоемкость воды.

Для расчета потери давления используется специальная программа гидравлического расчета. Для определения скорости насоса, которая устанавливается с помощью переключателя, по расчетным показателям используется номограмма, которая есть в инструкции, прилагаемой к конструкции теплого пола.

Схема подключения контуров теплого пола

• Выполняются операции по регулировке балансировочного клапана на первичном контуре.
• Терморегулятор настроен на температуру, необходимую для комфортного обогрева.
• Выполняется пробный запуск системы.

При отсутствии протечек остается выполнить бетонную стяжку, а после ее полного застывания уложить напольное покрытие.

Разновидности

Существуют следующие виды механизмов регулировки температуры водяного теплого пола:

• Нормально открытый. Клапан находится в открытом состоянии по умолчанию, если нет напряжения. В этой модели теплоноситель может свободно проходить через клапан;
• Нормально закрытый. В этом варианте клапан по умолчанию закрыт. При отсутствии напряжения теплоноситель в систему не поступает;
• Универсальный. Эти модели могут переключаться в один из режимов, где клапан будет находиться в закрытом или открытом состоянии.

Нормально открытый сервопривод

Сервопривод Watts 22CX нормально закрытый 220В

Универсал

инструкция и устройство систем, узлов для теплоизоляции, отзывы 19 9020 про комплект 19 9020

На сегодняшний день теплый пол перешел из разряда элитного атрибута в необходимый элемент ремонта, создающий комфортную обстановку в доме. Из всего многообразия товаров на строительном рынке наибольшую популярность завоевал водяной теплый пол Valtec. Компания Valtec занимается производством инженерной сантехники, идеально подходящей для бытовых систем тепло- и водоснабжения, имеет положительные отзывы. Демократичная цена, высокие эксплуатационные свойства и гарантия производителя – далеко не весь перечень ключевых преимуществ, благодаря которым покупатели делают выбор в пользу именно этого товара.

О продукции

Бренд, основанный в 2002 году в Италии, сумел занять активную позицию в своем сегменте. Продукция соответствует отечественным условиям эксплуатации, российским и европейским стандартам качества. Бренд занимается производством системы водяных теплых полов. Водяные тепловые полы работают от котла или радиаторов. Такой тип пола идеален для укладки разных зон помещения. Отличается сложной установкой и простой инструкцией. Возможность использования разных источников питания делает этот тип пола универсальным и удобным в использовании.

Этапы проектирования

Чтобы теплый водяной пол компании долгое время радовал своими характеристиками, необходимо ответственно подойти к процессу его монтажа. Во-первых, важно произвести определенные расчеты, по результатам которых можно будет выбрать необходимые материалы и разработать схему монтажа. Это чертеж помещения с обозначенными сроками прокладки магистралей, участками, в которых будет установлено управление, распределительными элементами и участками подключения к системе отопления.

Основное правило, которое необходимо соблюдать в процессе расчета, заключается в том, что теплопотери помещения должны соответствовать теплопередаче полов.

Оборудование

Комбинация всех компонентов образует единую систему, обеспечивающую бесперебойную работу и отличные результаты.

В комплект водяного пола Valtec входят:

• трубы;
• крепежные элементы;
коллекторный узел
• ;
• автоматика управления.

Трубы

Особенностью труб, входящих в систему, является их одноименное производство. Они выдерживают перепады температур, не меняя своей структуры. Имея несколько слоев, каждый из которых выполнен из сшитого полиэтилена с проложенной между каждым слоем алюминиевой фольгой, трубы отличаются исключительной надежностью. Внутри конструкции нет воздуха, что сохраняет контур трубы. Прочное соединение каждого слоя и теплоизоляции обеспечивается с помощью специального клеевого состава.

Трубы марки

• имеют ряд особенностей: срок службы их более 50 лет;
коэффициент теплового линейного удлинения
• стремится к минимуму;
• они устойчивы к цементу.

Трубы из сшитого полиэтилена рекомендуются специалистами, отличаются диаметром нарезки (16 и 20 мм). Слой поливинилэтилена, выполняющий защитную функцию, которым покрыта поверхность труб, обеспечивает полную воздушную изоляцию, необходимую для правильного функционирования системы отопления.

Трубы изготавливаются в двух вариантах:

• металлопластик;
• сшитый полимер.

Первый вариант предназначен для установки в радиаторное, питьевое, потолочное отопление. Монтаж осуществляется обжимным методом. Такие трубы чрезвычайно гибкие, они относятся к более высокой ценовой категории и отличаются длительной эксплуатацией. Во втором случае элемент устойчив к воздействию цемента, срок эксплуатации большой и составляет более 50 лет. Устойчивость к коррозии, температурным и механическим повреждениям, способность хорошо держать форму делают этот вид труб практичным и долговечным.

Valtec — единственный производитель пластиковых труб.

Монтажные элементы

К этим компонентам относятся теплораспределительные пластины, изолирующие подложки и маты с зажимами. Монтаж пола осуществляется путем укладки на бетон теплоизоляционного материала, поверх которого располагаются нагревательные элементы. Эффективность теплого пола повышается за счет отражательной способности верхнего покрытия подложки. А его небольшая толщина позволит незначительно увеличить толщину пола.

Коллекторный блок

Этот элемент служит местом, где расположены термостаты, смесительные узлы и термостаты (компоненты, благодаря которым осуществляется управление системой). Благодаря коллекторам трубы соединяются в общую систему. Если в доме несколько этажей, то коллекторные элементы лучше размещать на каждом из них.

Автоматика управления

Этот элемент позволяет дистанционно управлять системой с учетом температуры воздуха в помещении.

Позволяет регулировать мощность теплового потока и состоит из двух компонентов:

• сероприводы;
• выносной термостат.

Сервоприводы расположены на клапанах впускного коллектора, они соединены с термостатом. Благодаря этому можно регулировать мощность нагрева отдельных участков и всей поверхности в целом. Функция выносных термостатов заключается в управлении различными элементами функционирования системы, исключая ручную настройку элементов системы.

Способы подключения

Существует несколько вариантов подключения водяного пола Valtec:

• непосредственно от источника тепла;
• через вентиль;
• через насосно-смесительный узел.

Первый способ больше подходит для помещений, площадь которых составляет около 40 квадратных метров. Во втором случае площадь отапливаемого помещения может быть вдвое больше, что подходит для комбинированного варианта отопления (водяной пол вместе с радиаторами). Последний идеально подходит для помещений площадью до 200 кв. м., есть возможность ручной и автоматической регулировки.

Преимущества

Этот пол очень универсален, его можно использовать для подогрева паркета и плитки. Для безопасной и эффективной работы системы необходимо соблюдать важное правило: толщина верхней стяжки должна быть 20 мм, ее наличие обязательно. Это обеспечивает равномерное распределение тепла по периметру напольного покрытия. Такие полы идеально подходят для больших площадей, такие системы обогрева широко используются в современных коттеджах. Их отличает экономичность и практичность. При использовании этой системы подогрева пола можно сэкономить около 15% электроэнергии.

При эксплуатации такого пола электромагнитные поля не возникают. Все эти преимущества делают водяные теплые полы Valtec оптимальным решением для установки в городских квартирах, коттеджах и частных домах (независимо от площади помещения). Благодаря эффективности, практичности и экономичности эти изделия завоевывают все большую популярность на рынке. Аллергикам стоит обратить внимание на полы Valtec. Тепловые потоки не вызывают циркуляцию пыли. Система отопления не влияет на влажность в помещении и не нарушает комфортный микроклимат в доме.

Все необходимые комплектующие находятся в свободной продаже, что позволяет легко приобрести недостающий предмет.

Отдавая предпочтение водяным полам Valtec, потребителям будет полезно узнать, чем этот продукт выгодно отличается от остального ассортимента, представленного на рынке. Эффект саморегулирования является отличительной чертой систем напольного отопления. Изменение температуры воздуха пропорционально тепловому потоку. Семилетняя гарантия делает эти полы качественной долгосрочной покупкой. Теплые полы Valtec отличаются оптимальным соотношением цены и качества. Покупатели отмечают, что продукция бренда достойна покупки, она долговечна и делает пол теплым.

Подробнее о теплом полу Valtec вы узнаете из следующего видео.

Коллекторная группа Valtec для водяного элемента, сервопривода и «гребенки»

В связи с тем, что климат в последнее время очень непредсказуем, многие спешат установить специальные системы отопления, позволяющие полностью контролировать температуру в помещении. Среди таких систем наилучшие эксплуатационные характеристики показывают теплые водяные полы с коллекторным управлением.

Особенности

Полы с подогревом водяным теплоносителем могут работать в различных исполнениях. Простая и привычная система – теплые полы, обеспечивающие обогрев трубами, непосредственно присоединенными к отопительному оборудованию. Эти трубы прокладываются под полом и вполне приемлемо отапливают небольшие помещения. Но такие устройства явно ограничены технологически. Чаще всего в них отсутствует возможность регулирования температуры.

Вся система подключена к центральному отоплению. поэтому нетрудно догадаться, что температура нагревательных трубок примет такое же значение, как и температура батареи. Таким образом, поверхность пола будет чрезмерно нагреваться. Возможно, для поверхности пола это не имеет значения, но ходить по такому покрытию будет очень жарко и неудобно. Нормальная температура циркулирующего состава внутри труб 35-45°С, а в трубах горячего водоснабжения значительно выше.

Во избежание перегрева нужно выбирать вариант с более сложной системой обогрева.

Основным функциональным элементом таких систем является коллектор. Это устройство будет поддерживать температуру на необходимом уровне. Благодаря продуманной конструкции распределительный узел полностью контролирует направление потока. Обеспечивает плавный нагрев водяного контура.

Особенностью коллекторных агрегатов является не только возможность регулирования температуры. При его сборке также учитывается безопасность эксплуатации. Включить или выключить всю систему сможет даже ребенок. Коллекторные системы идеально подходят в качестве автономного отопления жилых домов. Однако они могут оказаться невыгодными для обогрева ванных комнат с прямым подключением к стояку.

Для чего он нужен?

Коллектор представляет собой компоновку деталей, которая при правильной сборке полностью обеспечивает безопасный процесс термостатирования. Его конструкция позволяет в необходимых дозировках смешивать и дозировать жидкость от параллельных нагревательных элементов. За счет большого диаметра полости и незначительного расхода теплоносителя во всей системе создается необходимый температурный режим. Поток теплоносителя поступает из котла и смешивается с теплой водой труб отопления.

Для правильного смешивания коллекторная система оснащена группой датчиков. В основном они ориентированы на давление и температуру.

В эту группу датчиков входят:

• Датчик температуры воды;
• Датчик температуры окружающей среды;
• Манометр внутри системы.

Все они измеряют параметр, на который настроены. Информация, полученная от счетчиков, отправляется в систему управления клапанами, и поток от теплоносителя смешивается с использованием их пропускной способности. Для заданных условий они обеспечивают интенсивность обогрева теплого пола. В свою очередь, насосный агрегат, собранный в комплекте коллектора, полностью регулирует давление.

Чтобы понять необходимость установки коллектора, достаточно знать, что для душа, радиаторов и водяного пола требуются теплоносители разной температуры. А этого нельзя добиться простым подключением всех элементов к котлу отопления. Для этого был создан коллектор.

Как выбрать?

Как правило, выбор коллектора обусловлен габаритами и особенностями помещения, которое необходимо обогреть. В связи с тем, что рабочий процесс имеет некоторые сложности, необходимо уделить особое внимание материалам изготовления и качеству монтажа конструкции. Модели из латуни и нержавеющей стали считаются качественными и долговечными. Но можно использовать и полипропилен, если рабочая температура невелика. Полипропилен ограничен в использовании и поэтому имеет самую низкую стоимость.

Наверняка не все люди имели дело с коллекционными растениями. Поэтому необходимо знать, что помимо стоимости строительства необходимо учитывать некоторые особенности. Количество отводов для труб отопления очень важно.

Количество этих выходов обычно выбирается на основе специального расчета. Однако изначальное решение не может быть абсолютно точным, так как площадь всех комнат не одинакова. Поэтому может быть так, что где-то будет лишний вызов или наоборот. Рекомендуется несколько раз пересчитывать или брать все с запасом.

Производители обычно предлагают два варианта водяного пола с коллекторным отоплением:

• Оборудование, обеспечивающее только ручное регулирование процесса;
• Система, включающая в себя термометры, манометры, расходомеры, насосы, клапаны, сервоприводы и так далее, которая автоматически поддерживает работу теплого пола.

Если все очертания одной длины, а система теплого пола не совмещена с радиаторными узлами, то подойдет оборудование без автоматики. При этом манипулирование кранами на выходах, то есть запирание или выпуск потока теплоносителя в краны под поверхностью пола, осуществляется только вручную. При этом температура выбирается исходя из личные ощущения потребителя.

В остальных случаях удобнее использовать системы отопления со всеми устройствами автоматического управления и с возможностью установки сервопривода.

Следует отметить, что несмотря на высокую стоимость автоматизации процесса, она позволит снизить расходы на отопление.

Виды

Коллекторные устройства можно разделить по типу установленных в них автоматизированных систем. В настоящее время производителями предусмотрено полное автоматическое управление теплыми полами.

В зависимости от встроенной автоматики регулирование температуры помещения осуществляется разными способами:

• Насос;
• Через термоголовку;
• Действие сервоприводов;
• Клапан трехходовой;
• Погодозависимый контроллер;
• Групповое регулирование.

Каждый из способов имеет свою специфику, а это значит, что автоматику следует подбирать индивидуально для каждого отапливаемого помещения.

Управление насосом – частый и несложный способ управления температурой теплого пола. Это будет наиболее удобно, если в отапливаемом помещении используется большое количество насосов. Система устроена так, что включение или выключение насосного агрегата осуществляется по команде, поступающей от термодатчика, передающего показатель температуры воздуха в помещении. номер. Метод не рекомендуется, если вся система отопления состоит из одного циркуляционного агрегата. Потому что весь процесс отопления дома остановится при срабатывании датчика.

Управление термоголовкой – эта система не полностью автоматизирована. Суть этого способа контроля в том, что термоголовка с прикрепленным датчиком становится прибором для измерения температуры воды в системе. Монтаж термоголовки осуществляется на смесительный узел трехходового клапана. Этот клапан открывается или закрывается, когда температура в системе отличается от заданной.

При управлении сервоприводами эти элементы устанавливаются на трубопровод коллектора. Они регулируют расход теплоносителя отдельно для каждого контура. Регулирование происходит на основании данных, полученных от датчика, измеряющего температуру теплого пола. Способ подходит при необходимости управления подогревом пола в отдельных помещениях.

Управление с помощью трехходового клапана заключается в определенном дозировании компонентов смеси. Обеспечивает смешивание более холодного и горячего потока теплоносителя в определенных пропорциях. Управление осуществляется с помощью комнатного термостата и установки сервопривода.

Погодозависимый метод, как видно из названия, регулирует интенсивность обогрева по показаниям датчиков снаружи. Особенность в том, что система рассчитывает динамический показатель изменения условий на улице и заранее задает данные о нагреве теплого пола. Способ дорогой, но позволяет сэкономить 25-30% стоимости отопления.

Групповое управление обеспечивается большим количеством смесителей, это дает возможность одновременно контролировать параметры среды в контурах нескольких помещений. Такой же метод осуществляется подключением отдельных смесителей, что позволяет управлять с помощью всего одного блока. Способ подходит, если вам необходимо поддерживать постоянную температуру одновременно в большом количестве помещений.

Как отдельный вид можно отметить самодельную установку. Конечно, все коллекторные агрегаты – это не самое дешевое удовольствие. Поэтому все больше людей собирают всю систему своими руками. И набирают популярность самодельные установки, ведь их сборка достаточно проста. Но вам все равно придется потратиться на средства автоматизации.

Независимо от типа коллектора, вам придется подумать, куда поставить эту систему отопления со всем оборудованием.

Довольно громоздкий и хорошо, если у вас есть специальное место для него. Однако если его нет, то стоит воспользоваться шкафами, которые специально собраны для хранения систем отопления. Шкафы представляют собой удобную в использовании металлическую конструкцию в виде визуально ненавязчивого предмета мебели.

Состав смесительного узла

На рынке представлено огромное количество различных сборок смесительных узлов всевозможной сложности. Все они отличаются набором автоматических инструментов и некоторыми дополнительными конструктивными элементами. Такую же функцию они выполняют в системе теплого пола.

Для наглядного представления конструкции рекомендуется рассмотреть составные части смесительного узла в простейшей схеме с термоклапаном:

• Клапан запорный – запорное устройство, не предназначенное для регулирования расхода. Он может находиться только в двух положениях: полностью открыто и полностью закрыто. Его задача — полностью вывести из строя насосно-смесительный узел.
• Фильтрующий элемент является дополнительной деталью, но рекомендуется к использованию, так как может продлить срок службы смесительной системы. Защищает от механических примесей, которые могут дестабилизировать работу арматуры.

• Термометр – измерительный прибор для контроля температурного параметра, который осуществляется визуально. Устройства особой необходимости при пуско-наладочных работах или при монтаже теплого пола.
• Термоклапан двухходовой – основной элемент дозировки теплого и горячего потока теплоносителя.
• Термоголовка с датчиком – контроллером для термоклапана, который устанавливается на нее с помощью специальных переходников. Управление осуществляется по показаниям измерительного датчика, который крепится в удобном для пользователя месте.
• Датчик температуры.

• Обычные тройники, между которыми предусмотрена байпасная линия. Эти магистрали будут обратным потоком теплоносителя.
• Балансировочный клапан – элемент, необходимый для правильной работы смесительного узла. С помощью этого клапана задаются требуемые значения напора и производительности встроенных в систему циркуляционных насосов.
• Циркуляционный насос – это устройство, которое обслуживает всю систему отопления. Один насос не может брать на себя циркуляцию сразу в нескольких контурах значительной протяженности, поэтому на каждый контур необходимо устанавливать свой аппарат.
• Обратный клапан — это простейшее предохранительное устройство, которое не позволяет потоку воды непреднамеренно течь в противоположном направлении.

Основным функциональным компонентом смесительных узлов является смесительный клапан. Он играет решающую роль в процессе распределения потока. Благодаря своим функциональным особенностям обеспечивается температура нужного значения.

Смесители любых коллекторов работают на одном из типов вентилей:

• Трехходовой;
• Двусторонняя.

Клапаны трехходовые в конструкции коллектора обеспечивают смешивание горячей жидкости от котла и теплой, идущей назад из отопительных контуров. Третье место в клапане отведено исполнительным механизмам, термоголовке и другим элементам, управляющим системой . Эта конструкция является самой популярной, но имеет ряд недостатков.

Первый недостаток – по сигналу терморегулятора клапан может полностью открыться и пропустить горячую воду без какого-либо охлаждения. Так трубки будут находиться под воздействием температуры около 90 градусов, давление в системе тоже повысится. При этом велика вероятность разрыва труб под полом.

Вторым недостатком является большой размер проходного сечения трехходового клапана. Из-за этого малейшее изменение положения регулирующего элемента может резко изменить температуру в контуре под полом. В результате плавное изменение температуры будет затруднено.

И второй тип клапана – двухходовой. Особенность смесительных конструкций с таким клапаном в том, что перемешивание происходит непрерывно. Теплые полы не будут подвергаться перегреву. Также из-за небольшого значения пропускного сечения изменение температуры будет происходить стабильно и плавно. Но есть у смесителя такого типа и функциональный минус.

Смесительные узлы с двухходовым вентилем нет смысла устанавливать на больших площадях (более 200 м2).

Структура “гребенки”

Жгут коллектора похож на гребенку, поэтому его иногда так и называют. Узел распределительной гребенки представляет собой соединительную муфту трубопровода, укомплектованную комплектом отводов для подключения отопительных контуров. Если к гребенке подключено несколько контуров, и размеры выходов одного контура превышают длины трубок второго, то необходимо установить и настроить расходомеры. Потому что без этих элементов течение будет идти только в полость с меньшим гидравлическим сопротивлением. Так что один из контуров не будет греться в нужном количестве.

Чтобы легче было понять, из чего состоит гребень, нужно внимательно рассмотреть изображение.

Несмотря на то, что сборку и настройку работы гребенки лучше доверить специалистам, часто люди конструируют ее сами. Если у вас есть опыт работы с сантехникой, то правильно собрать гребенку по описанию будет непросто. Для этого нужно лишь спаять отрезки полипропиленовых труб и фитингов, а также аккуратно прикрепить их к сантехническим тройникам.

Чем больше вы сделаете своими руками, тем меньше на это будет потрачено материальных вложений. Таким образом, предстоящие расходы на организацию отопления, отраженные в смете, будут намного меньше.

Автоматизация системы

Как было сказано выше, почти все удобства системы теплого пола состоят в средствах автоматизации. Система автоматики представлена ​​большим разнообразием датчиков и контроллеров, которые будут управлять отоплением самостоятельно. Автоматические системы с коллектором отличаются от обычных радиаторов отопления широким спектром возможностей. Компоненты автоматизации с каждым годом становятся все более технологичными.

Вот самые распространенные:

• Комнатный термостат – блок управления подогревом водяных полов. Управление осуществляется всего двумя положениями термостата: плюс и минус. Как только достигается заданная температура, термостат дает команду на замыкание или размыкание цепи. Он работает в паре с управляющим элементом, например, сервоприводом. Желательно покупать эту пару от одного производителя.
• Регулятор термостата обычно размещается в распределительной коробке, но может быть подключен и к скрытой проводке. Это устройство используется относительно давно, поэтому его модификаций достаточно для удовлетворения запросов потребителей.

• Хронотермостат – электроприбор программируемый. Можно сказать, что это модификация обычного терморегулятора. Его принцип работы заключается в том, что он позволяет в дальнейшем контролировать температуру. То есть хронотермостат будет автоматически поддерживать заданную температуру через выбранные вами промежутки времени.
• Расходомер – обязательный элемент коллекторной системы, представляющий собой прибор, состоящий из полипропиленового корпуса и стеклянной колбы с поплавком. Устанавливается на штуцерах обратки теплоносителя, при достижении им заданной температуры сужает проходное сечение или полностью его перекрывает. Балансировка расхода через расходомер контролируется датчиком температуры или вручную.

Все автоматические системы имеют значительную стоимость. Но они также позволяют сэкономить деньги за счет отсутствия перерасхода электроэнергии. Ведь когда все настроено конкретно по желанию, ничего дополнительно платить не будешь.

Подключение

Если вы решили отапливать дом с водяным полом коллекторной системой, то вам необходимо знать, как ее подключить. Подключение не сложное, если действовать по инструкции.

Итак, в случае установки некомбинированного варианта системы отопления, нужно выбрать место, где будет располагаться агрегат. Подготовьте место у стены, специальный шкаф или нишу. Необходимо помнить, что расположение должно обеспечивать удобство обслуживания техники. Проверьте наличие всех запчастей, после чего можно переходить к подключению по самой простой схеме.

Устанавливайте агрегат так, чтобы подвод теплоносителя от котла осуществлялся снизу, а обратный охлажденный поток шел сверху. Есть еще один вариант, но этот более популярен.

Шаровые краны должны быть размещены вне шкафа или места установки. Это сделано для удобства отключения в случае непредвиденного ремонта.

После кранов необходимо подключить циркуляционный насос.

Далее необходимо установить пропускной клапан с ограничителем температуры и затем подключить гребенку, проложить трубы под поверхностью пола, по которым будет идти поток от теплоносителя.

Теперь необходимо соединить коллектор с системой отопления. Делается это с помощью фурнитуры. Обычно они включены.

Осталось только пустить тепло в систему и проверить герметичность.

Производители

Когда вы приблизитесь к монтажу коллекторной системы отопления, встанет вопрос, какой производитель самый качественный. На данный момент первенство в рейтинге занимают модели итальянских компаний. Италия не зря славится трепетным отношением к работе, поэтому качество ее продукции держится на высоком уровне.

Хорошим примером может служить российско-итальянский бренд. Валтек . Продукция Valtec продается в доступной ценовой категории и пользуется большой популярностью в России. Бренд имеет достаточное количество времени на рынке сантехники и успел хорошо себя зарекомендовать.

Большинство установок теплых водяных полов создано в Китае. Китайские товары получили статус некачественных только из-за их огромного количества. Несомненно нужно обратить внимание на молодого производителя сантехники «Миллениум» Он вполне может составить конкуренцию другим компаниям. Этот производитель предоставляет широкий ассортимент продукции и постоянно вносит усовершенствования в свои системы отопления.

Одним из известных производителей сантехники является компания «Нептун» . Он тесно взаимодействует с клиентами и ориентируется на потребительский спрос. Нептун предлагает широкий ассортимент продукции.

Важно помнить, что какой бы производитель не выбрал, качество монтажа и бережная эксплуатация всегда будут залогом долговечности любого оборудования.

Как сделать самому?

Ранее было сказано, что коллектор можно сделать самому. Да, имеет смысл, если нужно сэкономить. Однако большинство самодельных коллекторов спаиваются из полипропиленовых труб, что в свою очередь усложняет установку расходомеров и термометров. Поэтому самодельная конструкция подойдет, если отопление одноконтурное или двухконтурное, но не более. Конструкция, которая создавалась для питания только одного контура, имеет значительные габариты, при большем количестве она будет увеличиваться.

Для изготовления самодельного коллектора вам потребуется:

• Около двух метров пластиковой трубы диаметром 32 мм;
• Элементы тройника;
• Шаровые краны;
• Прямая балансировка Влапан;
• Способность хорошо паять полипропилен.

Сначала нужно узнать глубину усадки трубы в тройнике, а потом хорошо спаять их между собой. Затем нужно от одного края штуцера отступить через трубу на расстояние, равное глубине, и отрезать конец. К нижнему выходному тройнику нужно припаять муфту. Таким же образом сделать необходимое количество одинаковых блоков и спаять их друг с другом.

Теперь один конец трубки нужно соединить с муфтой для шарового крана, а другой припаять к колену, в котором будет установлен воздухоотводчик. Полученный коллектор готов к установке в систему отопления.

Если в вашем отапливаемом доме больше одного этажа, то предварительно соберите несколько коллекторных систем. Для корректной работы отопления лучше устроить по коллектору на каждом этаже, т.к. вытяжка воздуха, пагубно влияющая на работу системы, затруднена этажностью.

Профессиональные советы

Любое вложение значительных средств вызывает сомнения. И это естественно, ведь важно, чтобы затраты были оправданы. Поэтому перед покупкой нужно закрепить свое решение мнением специалистов.

Знающие люди рекомендуют обязательно рассчитать количество контуров, так можно сэкономить на возможной простоте коллекторной системы. Не рекомендуется экономить на качестве самого оборудования.

Клапан при сборке установить на съемные муфты, чтобы иметь возможность прочистить забитый клапан, т.к. поток воды из теплоносителя в любом случае имеет механические примеси. Для фиксации сборочных деталей используйте компрессорные фитинги.

Подробно о коллекторе для теплого пола и отопления смотрите в следующем видео.

Top Gear Напор воды для квартиры и возможности на выбор

• Устройство и работа аппарата
• Какие проблемы решаются устройством
• Как подобрать клапанный механизм для снижения давления
• Honeywell Регулятор воды
• Регулятор давления РД-15
• Дальний регулятор воды
• Регулятор давления Valtec
• Материал
• монтажные работы

К подбору и установке сантехники подходят очень внимательно. При монтаже следует соблюдать все требования, которые предъявляют производители оборудования. Это обеспечит надежную работу на протяжении всего срока службы. Но, к сожалению, иногда встречаются факторы, наносящие вред целостности и сантехническому оборудованию. Частые прыжки являются причиной течения воды. Чтобы снизить риск ее возникновения, специалисты рекомендуют установить в квартире регулятор давления воды в системе водоснабжения.

Устройство и принцип действия аппарата

Вне зависимости от исполнения прибор бывает двух типов:

1. Редуктор с регулировкой давления воды на участке трубопровода до сантехнического прибора. Между сантехникой называют регулятор «приора».
2. Устройство для стабилизации давления в трубах, которые подсоединяются к центральному крану водопровода. По-простому это называется контролем «самого себя».

Находившийся в квартире регулятор давления воды позволяет понизить или стабилизировать давление воды в инженерных сетях многоэтажки.

Первый тип аппарата позволяет автоматически поддерживать давление в водоводе. Это достигается изменением величины клапана. Он открыт до тех пор, пока давление в трубе не достигнет заданного уровня. Такое устройство называется пропорциональным редуктором. Это связано с тем, что производительность агрегата прямо пропорциональна отклонениям заданных параметров. Часто устройства устанавливаются в системах отопления и насосных станциях.

В бытовых системах связи принято использовать коробки передач второго типа. Его принцип работы чем-то похож на предыдущую модель. Он регулирует давление, изменяя поперечное сечение клапана. Если давление воды значительно повышено, пропускная способность клапана частично или полностью закрыта, это способствует стабилизации артериального давления и предупреждению связанных с ним осложнений. Если давление наоборот – упало, клапан открывается.

Принцип работы и схема управления водой

Редуктор давления воды в системе водоснабжения квартирного типа «сам по себе» имеет достаточно простую конструкцию, что объясняет его высокую надежность в эксплуатации. В процессе не будут задействованы никакие диски. Клапан приводится в действие энергией потока жидкости. Так, по магистрали на поршень действует давление воды, которое стремится его заблокировать. С другой стороны имеется пружина, которая приводит затворный узел в положение равновесия.

При повышении давления рабочая жидкость начинает воздействовать на мембрану. В результате пружина постепенно сжимается, что приводит к уменьшению расстояния между седлом клапана и . В последующем это уменьшенное сечение проходного отверстия, в основном, как линия давления. Когда давление во впускном коллекторе снижается, это приводит к открытию клапана и увеличению давления жидкости.

Регулятор давления воды с регулировкой надежен в эксплуатации и неприхотлив. За счет простой настройки можно обеспечить поддержание заданных параметров, без использования источников энергии и проведения какого-либо технического обслуживания.

Какие задачи решает прибор

Корпус регулятора давления воды решает ряд задач. Так, он позволяет:

1. Защитить трубопровод и подсоединенную к нему сантехнику от резкого повышения давления воды в магистрали. При эксплуатации инженерных сетей давление воды может превышать норму и даже достигать максимально допустимого уровня. Чаще всего от этой проблемы страдают жители многоквартирных домов. В таких зданиях, чтобы поднять воду на верхние этажи, приходится значительно увеличивать напор жидкости. В результате может быть нарушена целостность линии и некоторых дорогостоящих сантехнических приборов.
2. Защитите водопровод и трубопроводы от гидравлических ударов, которые также могут нанести значительный ущерб инженерным сетям.
3. Уменьшите входное давление до заданного значения. Если давление на входе чуть выше нужного значения, сантехнические устройства могут работать некорректно, либо вообще – выходить из строя. Так, например, проточный водонагреватель имеет встроенную защиту, которая блокирует работу устройства при неправильном вводе значений давления. Проблемы могут возникнуть с накопительным нагревателем. В результате неисправности предохранительного клапана горячая вода будет сбрасываться напрасно. Это приведет к перерасходу средств, как на воду, так и на электроэнергию.
4. Уменьшить потребление воды. Давление влияет на то, сколько жидкости вытечет из крана за некоторое время. Если уменьшить этот показатель, можно сэкономить много воды. Для загородных домов эта проблема стоит острее. Ведь снижение расхода жидкости, уменьшение количества сточных вод. Поэтому в сервисе будут меньше нуждаться мусорщики.
5. Снизить риск затопления в результате проблем на трассе. Так, если есть протечка, вода будет течь с небольшой скоростью, что снизит последствия таких проблем.
6. Уменьшить шум в водозаборных устройствах. Если поток воды имеет большой напор, это приводит к шуму в смесителях и кранах. Стабилизация давления для снижения шума или полного его устранения.

Установка регулятора давления в трубопровод позволяет решить многие проблемы. Особенно это касается устранения повышения давления жидкости, которое может привести к разрушению и выходу из строя сантехнического оборудования, так как краны в квартире рассчитаны на давление до 5 атм.

Если давление превышает эти значения, то необходимо установить в квартире регулятор давления воды!

Как выбрать клапан редуктора для снижения давления

Далее рассмотрим, на сколько редуктора давления воды, и продукцию каких производителей выбрать оптимальную – по цене и качеству.

Регулятор воды Honeywell

При выборе регулятора воды Honeywell (HONEVELL) обратите внимание на следующие параметры:

Правильное сочетание всех этих факторов позволит подобрать устройство, которое обеспечит нормальную работу коммунальных служб.

Характеристики Honeywell (HONEVELL) D04FM

диапазон настройки (есть)	1,5-6,0
Статическое давление PN	16
Производство	Германия
Макс. температура окружающей среды	70
Редуктор давления	Да
Вместимость м3	2,9
диаметр соединения (дюйм)	3/4

Регуляторы воды Honeywell считаются очень надежными, но и стоимость соответственно от 1500 рублей за модель D04FM.

Видео:

Современные редукторы поршневые и диафрагменные. Поршень имеет высокую износостойкость. Но, несмотря на это, редукторы этого типа малонадежны в эксплуатации. Это связано с особенностями водоподготовки и возможностью появления коррозии на элементах изделия. Так, если в жидкости могут присутствовать мелкие частицы грязи и песка, что приведет к заклиниванию устройства. Единственное решение – фильтр-регулятор давления воды.

Регулятор давления РД-15

Мембранный регулятор давления воды РД-15 имеет две рабочие камеры, разделенные диафрагмой. Это делает устройство требующим минимального обслуживания и надежной работы. Одна камера полностью герметична, что предотвращает попадание в нее воды. Именно здесь находится основная масса элементов конструкции. Такая схема регулятора давления воды позволяет защитить устройство от коррозии и заедания. Правильное использование редуктора и целостность мембраны обеспечивает долгий срок службы. А стоимость в пределах от 300 до 500 рублей и имеет разные модификации. Является наиболее распространенным в использовании и имеет сертификат соответствия.

Регулятор давления РД-15

Регулятор воды Far

Выбирая регулятор воды Far или другой фирмы, следует обратить внимание на его технические параметры. В особенности это относится к значениям входного и выходного давления. Решить эту проблему достаточно просто. Вам необходимо изучить требования, предъявляемые к устройству в конкретном водоводе, а также изучить инструкцию регулятора давления воды. Именно там производители указывают номинальное рабочее давление.

Дальний регулятор воды

• Максимальное давление на входе: 16 бар.
• регулируемое давление: от 1 до 6 бар.
• Максимальная температура: 75°C.
• Установочное давление: 3 бар.

Важна рабочая температура. Так, некоторые модели могут работать в диапазоне температур от 0 до 40 градусов. Такие устройства используются только при холодном водоснабжении. Подходят модели с горячей трубой, которые работают в диапазоне до 130 градусов.

А вот стоимость дальнего регулятора воды уже начала 2500 руб.

Видео:

Регулятор давления Valtec

Особую популярность набирают итальянские редукторы давления на воду Valtec, они надежны и радуют своей ценой (от 800 рублей). Пожалуй, это средний ценовой сегмент регуляторов давления воды для многоэтажек.

Редуктор давления Valtec VT.087

Видео:

Материал

Такие устройства должны быть изготовлены из прочного материала. Что касается сплавов, то в их составе должны быть лигатуры, препятствующие возникновению коррозионного процесса. Специалисты рекомендуют обратить внимание на лучшие редукторы давления воды от производителей. Конечно, такие изделия будут стоить немало, но долгий срок службы обеспечен. Предусмотрено также посещение клапанов, понижающих напор воды.

Нормативные требования к регуляторам давления квартир

Монтажные работы

Установка регулятора давления воды очень сложное занятие. Поэтому лучше всего доверить работу профессионалам. Конечно, при желании выполнить установку можно своими руками. Но тут же придется решить и такой вопрос, как отрегулировать водяной редуктор. Для этого потребуются: редуктор

• ;
• краны шаровые;
• Устройство грубой фильтрации;
разводной ключ
• ;
Уплотнитель
• .

Монтаж приспособления аналогичен монтажу счетчика. Лучше всего устройство крепится на горизонтальной трубе. Работы выполняются в следующей последовательности:

1. Перекрытие воды.
2. Установите впускной клапан и подсоедините его к фильтру грубой очистки.
3. Установите регулятор давления холодной воды так, чтобы был виден манометр.
4. Подсоедините шаровой кран.

Все соединения загерметизированы паклей. Это предотвратит возникновение протечек и установит устройство в нужном положении. Осталось только решить вопрос, как отрегулировать регулятор давления воды. Здесь все достаточно просто. Нужно закрыть выпускной клапан и подать воду. С помощью гаечного ключа или отвертки отрегулировать прибор так, чтобы стрелка появлялась в районе номинального значения давления. Зачастую это 3 АТМ. Автоматический регулятор давления воды в водопроводе регулируется непосредственно на производстве. Поэтому надежда только на качество продукта. Читайте здесь, как отрегулировать редуктор давления воды.

ВИДЕО:

Видео:

Видео:

Видео:

Труба для подключения. трубы для теплого пола

Технические характеристики

Преимущества труб Valtek

Инструкции по установке

Цель и область применения

Популярные продукты valtek

Иногда достаточно предусмотреть теплый пол, чтобы получить комфортную температуру в помещении. Такое отопление может быть электрическим или водяным. Для последнего используется трубопровод для циркуляции горячей воды. Труба для теплого пола Valtek – это высококачественный материал, используемый для отопления жилых и общественных помещений.

Типы труб для теплого пола

Трубы Valtek изготовлены из сшитого полиэтилена – прочного и долговечного материала

Для обогрева водяного теплого пола применяют трубы из следующих материалов:

• металлополимер;
• из сшитого полиэтилена марки РЕХ;
• из сшитого полиэтилена марки PE-RT.

Следует ознакомиться с характеристиками этих материалов.

Металлополимер

Состоит из металлического каркаса и пластика. Алюминиевый каркас обернут полосами полиэтилена частично внахлест друг на друга, не оставляя зазора. Под действием высокой температуры все элементы свариваются между собой, образуя прочную конструкцию.

Металлополимерные трубы прочны, химически стойки, не подвержены коррозии, на внутренних стенках не образуются солевые отложения. Подходит для питьевой воды и отопления, в том числе для теплых полов. Допустимое давление 16 атм, температура жидкости +900С.

Сшитые модели PEX

Трубы PEX из сшитого полиэтилена гибкие, прочные, выдерживают высокие и низкие температуры, имеют срок службы 50 лет. Используется для подачи горячей и холодной воды, легко гнется, хорошо складывается.

Модели из сшитого полиэтилена PE-RT

Трубопроводы из полиэтилена этой марки эластичны, выдерживают механические нагрузки. Различают высокое и низкое давление. Подходит для отопительного прибора, температура теплоносителя не должна превышать +950С, давление – 20 атм. Диаметр 16 и 20 мм.

Технические характеристики

Равномерный обогрев теплого пола Валтек обеспечивает коллектор

Теплый пол Валтек имеет особенности, отличающие его от аналогичных систем отопления и делающие его удобным в использовании.

• Отопительный агрегат нагревает теплоноситель до 40°С, что оптимально для жилых помещений и других мест длительного пребывания людей. Нагрев происходит постоянно, охлаждающая вода смешивается с горячей.
• Система оснащена гребенкой труб с отводами на различные зоны помещения, обеспечивающими его равномерный прогрев.
• На вводе стоит расходомер, регулирующий давление в сети в зависимости от длины трубопровода.
• В нижней части конструкции уложен теплоизоляционный слой в виде фольгоизолирующего покрытия. На него наносится маркировка, позволяющая разложить трубы по принятой схеме.

Важным моментом является оснащение системы устройствами автоматики. С его помощью регулируется температура в помещении в зависимости от окружающего микроклимата.

Преимущества труб Valtek

Высокая плотность покрытия снижает расходы на отопление

Отопительные системы Valtec, изготовленные по инновационным технологиям, имеют ряд преимуществ:

• Может устанавливаться в холодильных камерах, где нет системы отопления. Для предотвращения замерзания охлаждающей жидкости в нее добавляют антифриз.
• Низкое энергопотребление, так как нет необходимости нагревать воду до высоких температур за счет отсутствия теплопотерь.
• Срок службы 50 лет обеспечен высоким качеством комплекта оборудования. Трубы теплого пола Valtec не обшиваются изнутри при прокачке жесткости из-за гладких стенок.
• Автоматика отопления. Сначала производятся настройки, обеспечивающие требуемый микроклимат в помещении.

Трубы спрятаны в пол, не портят интерьер помещения, не занимают полезную площадь. Компания предлагает полный комплект деталей для монтажа отопления. Дополнительно можно приобрести материалы для тепло- и гидроизоляции и устройства полов.

Инструкция по монтажу

Теплый пол перед заливкой стяжки угнетается на 3-4 дня

Чтобы отопление создавало в помещении комфортную температуру, проектировщики сначала выполняют теплотехнический расчет. При этом учитываются площадь помещения, наличие других источников тепла, теплопроводность ограждающих конструкций.

При установке отопительного прибора в отдельной квартире необходимая мощность теплого пола составляет 90 Вт/м2 для жилых комнат с утепленными стенами, для помещений с повышенной влажностью это значение увеличивается до 150 Вт/м2.

Последовательность работ по укладке пола с водяным обогревом:

1. Устройство основания выполнено из бетона.
2. Укладка гидроизоляции.
3. Слой теплоизоляции из фольгированного изолята.
4. Разметка мест укладки и крепления труб.
5. Установка и подключение узла ввода.
6. Эксплуатационные испытания системы под давлением.
7. Наладка аппаратуры автоматического управления.
8. Заливка цементной стяжки.
9. Укладка полов.

Стяжка заливается после гидравлических испытаний трубопроводов. Убедившись в отсутствии протечек и равномерном прогреве труб по всей поверхности, можно делать стяжку и укладывать напольное покрытие.

Назначение и область применения

Система подогрева пола Waltek может использоваться в любом помещении

Теплые водяные полы Valtek – универсальная система обогрева при использовании полов из плитки, паркета, ламината.

Полы удобны для обогрева больших помещений. Их используют на дачах, городских квартирах, спальнях и игровых в детских учреждениях.

Тепловые потоки, проходя через покрытие, равномерно распределяются в пространстве, не пересушивая воздух.

Популярная продукция valtek

Помимо самих трубопроводов, система водяного отопления Valtek включает в себя коллекторный блок. Он содержит термостаты, смесительные узлы, регуляторы температуры. Коллектор подключает отопление к общему водопроводу. В многоэтажном доме необходимо иметь блок на каждом этаже. В состав комплектующих входят распределительные плиты, подложки и маты для теплоизоляции, хомуты для труб.

Теплый пол Valtec пользуется популярностью у потребителей, получает положительные отзывы, свидетельствующие о высоком качестве продукта. Комплектация, включающая в себя необходимые для сборки элементы, упрощает монтаж трубопровода. Долгий срок эксплуатации позволяет длительное время получать тепло в доме без ремонта или замены трубопроводов.

Просмотреть детали NSN Parts for Adapter Manifold As

Просмотреть детали NSN Parts for Adapter Manifold As

AS9120B, ISO 9001:2015 и FAA AC 0056B АККРЕДИТИРОВАНЫ

   // НСН // Типы деталей // Адаптерный коллектор как

Добро пожаловать в Stacked Aerospace; мы упрощаем процесс закупки запчастей для наших постоянных клиентов. С более чем 2 миллиардами товаров на складе и готовых к покупке в нашей базе данных выполнение ваших оперативных потребностей никогда не было проще. На этой странице вы можете найти все наши наиболее востребованные продукты NSN, сузив наши категории деталей NSN, все из которых были организованы в соответствии с производителем, номером детали и т. д. Некоторые из товаров, которые мы носим, ​​включают наиболее востребованные номера деталей, такие как 9.0313 20632 и другие.

В Stacked Aerospace мы стремимся предоставлять решения для поиска поставщиков для клиентов из всех отраслевых вертикалей. При этом, если вам нужны компоненты переходного коллектора As или любые другие сопутствующие товары, вы можете рассчитывать на целостность нашего инвентаря. Начните сегодня с запроса котировок, к которому вы можете получить доступ через нашу службу Instant RFQ, и узнайте, как Stacked Aerospace может служить вашим стратегическим партнером по поиску поставщиков.

Список производителей адаптерного коллектора как

Vox Systems Inc.

Список номеров деталей для переходного коллектора Как

Адаптерный коллектор

Номер детали	НСН	Наименование товара	КОЛ-ВО	Запрос предложений
20632	1660-00-942-8550	как	Авл	Запрос предложений

Соответствующие компоненты для переходного коллектора Как

Адаптер привода адаптер Адаптер привода Адаптер Переходник Адаптер Адаптер Адаптер Переходник Переходник

аас кабель adatt copilota	переходник узла механической сборки aay connecto	адаптер переменного тока	acry glo conven nevada tan r
Переходник акт. цилиндра в сборе	адаптер привода	pr	адаптер привода давления топлива s
Адаптер привода va	Адаптер для проверки привода	привод ГРМ ada	приводадаптердавления топлива s
ада инд	индикатор ада	контроллер adacs	Переходная втулка co
Адаптер подъемника ротора	адапшфт	адаптировать	адаптация в сборе
адаптер в сборе	Адаптировать сборку Ethernet	адаптировать сборку fddi	адаптация в сборе gencool
адаптация в сборе по схеме	карта адаптации	Адаптивный шнур	адаптация обогрева и вентиляции
комплект для адаптации	адаптировать нижнее крыло	адаптировать задний лонжерон нижнего крыла	адаптировать спецификацию трубопровода
адаптировать задний лонжерон левый	адаптировать балансировку ротора	набор для адаптации	адаптировать шлиц
Адаптация стартера и clnt pmp	адаптировать задний лонжерон верхнего крыла	Адаптер авиона	Переходник троса тахометра
адаптер	Бутон адаптера p	Адаптер etrier	Адаптеры частоты
приспособление	комплект для адаптации	адаптационный нерв	детали адаптации
детали адаптации в сборе	переходник	адаптер в сборе	адаптировать
адаптер руля направления в сборе	переходник	а	переходник a v отвод
переходник aai	переходник клапана сброса давления	адаптер абсолютного прессования rlf vlv	адаптер переменного тока
адаптер переменного тока в сборе	адаптер переменного тока компресс	адаптер переменного тока постоянного тока	адаптер питания переменного тока
переходник в соотв. др транс	переходник ускоренного стравливания	адаптер акселерометра	переполнение доступа к адаптеру
переходник	переходник	переходник d	адаптер вспомогательного привода
адаптер-аккумулятор	переходник акф	переходник исполнительный SW	переходник исполнительный
переходник исполнительный s	адаптер привода	как	адаптер привода be
адаптер актуатора co	переходник актуатора do	адаптер привода el	адаптер привода hy
адаптер привода la	адаптер привода шасси	переходник актуатора mo	адаптер привода руля направления
переходник привода ш	переходник исполнительного механизма SW	адаптер привода та	адаптер привода ва
переходник установка переходника	переходник переходное крепление	адаптер адаптер носовая опора	адаптер управления adf tdr
переходник регулировочный	адаптер регулировочный т	адаптер регулировочный	переходник переходник в сборе лонжерон
переходник переходник в сборе лонжерон	переходник и лонжерон в сборе	переходник с лонжероном в сборе и сверлом	адаптер задний
Переходник задний топливный пр	Адаптер заднего предохранителя	адаптер задний жесткий po	Адаптер кормовой катера
Адаптер задней части кузова л	Адаптер задней части кузова r	переходник с дожиганием	адаптер форсажной камеры
адаптер доохладителя	адаптер элеронов	переходник элеронов кон	адаптер воздуха
Адаптер альтернативного воздуха	переходник для выхода воздуха и света	адаптер для выпуска воздуха	адаптер воздуходувки
адаптер воздухоочистителя	Адаптер воздушного компрессора	адаптер кондиционера	адаптер кондиционера обогрева
переходник для подключения воздуха	переходник с воздушным охлаждением	адаптер данных по воздуху sy	адаптер воздухораспределителя
Адаптер осушителя воздуха	адаптер воздуховода	адаптер воздуховода охлаждения	адаптер воздуховода ho
Адаптер вытяжки	переходник для воздушного фитинга	адаптер воздушного обогрева топливного бака	адаптер воздухозаборника
Адаптер воздухозаборника	адаптер воздухозаборника f	адаптер воздухозаборника h	переходник теплообменника воздухозаборника
адаптер воздухозаборника	Адаптер воздуха левый в сборе	адаптер пневмодвигателя s	Адаптер воздушной диафрагмы
переходник для выпуска воздуха	адаптер давления воздуха	адаптер ограничитель воздуха	Адаптер воздухозаборника a
Адаптер пневматического переключения c	адаптер воздушной заслонки	переходник воздушной заслонки	Адаптер воздушного шума
переходник пневматический старт d	Адаптер для проверки воздуха le	Адаптер воздушной трубки	адаптер воздушной турбины
Адаптер воздушного клапана	переходная воздушная лопасть	адаптер воздухоотводчика	адаптер для стравливания воздуха
адаптер заземления кондиционера s	адаптер воздушного охлаждения	адаптер самолет	адаптер для самолета en
Адаптер для самолета Eq	переходник авиационный гу	Адаптер для подъема самолета	адаптер для самолета ma
Адаптер самолета Ми	адаптер для самолета SE	Адаптер для авиамата	переходник авиалин. пыл
Адаптер для самолета j	Адаптер трапа морской	переходник al	адаптер аварийной группы
переходник спиртовой eva	переходник спиртово-коричневый	выравнивание адаптера	адаптер альтернативный вал
адаптер генератора	переходник генератора др муфты	Адаптер патронов	адаптер-усилитель
адаптер-усилитель c	Анкерный трос адаптера	адаптер анкерной линии	и перегородка
переходник и шар как	и втулка	адаптер и втулка в сборе	и колпачок
переходник и колпачок как	переходник и колпачок	и зарядное устройство	и удлинительный кабель
переходник и фитинг масляного пресса sc	и фланец	переходник и фланец в сборе	и прокладка

Отправить предложение

и мы сделаем все остальное

Гарантированные котировки в течение 15 минут, 24/7 x 365

Наиболее требовательные производители запчастей NSN

• Hyundai Ideal Electric Co
• Аэробус Индастриз
• Dewalt Manufacturing Co Inc
• Алкоа Глобал Фастенерс Инк
• ООО “Лафкин Индастриз”
• Онкио
• Бретфорд Производство Инк
• Дормейер Джонсон
• Капко Валтек
• Магнитек Инк

Посмотреть больше

Наиболее требовательные типы деталей NSN

• Гай Настройщик
• Нейлоновый изолятор
• Ключ для экстрактора
• Автокран
• Трубка лайнера
• Угловая нижняя крышка
• Штифт Swage
• Привод вала Scre
• Род Губернатор
• Датчик изолятора

Посмотреть ещё

Экономичный Гарантийный инвентарь по конкурентоспособным ценам

БЫСТРЫЙ ПОИСК Поиск в крупнейшем в мире перечне компонентов разъемов по производителю, категории или номеру детали

ГАРАНТИРОВАННОЕ КАЧЕСТВО Мы продаем только гарантированные и отслеживаемые детали

САМАЯ БЫСТРАЯ ДОСТАВКА Весь инвентарь готов к отправке от наших продавцов

Сертификаты полупроводников и членство

Единственный независимый
распределитель с
НЕТ ПОКУПКИ В КИТАЕ Pledge

• Все заказы выполняются в США.
