Газовая колонка Вектор неисправности, встречающиеся при эксплуатации устройства
24 Марта 2022
Просмотров: 712810655
Время чтения: 15 минут
Содержание
Строение и внутреннее устройство газовой колонки «Вектор»
Преимущества прибора
Недостатки оборудования
Возможные поломки и способы их устранения
Как отрегулировать температуру воды
Замена диафрагмы
Для чего и как отключать прибор
Какие требования предъявляются к помещению, где будет размещаться устройство
Как проводить обслуживание устройства
Коротко о главном
На рынке проточных газовых водонагревателей большой популярностью пользуются колонки от компании «Вектор». Этим они обязаны невысокой цене при приемлемом качестве продукции. В период пользования колонкой могут проявляться различные поломки, потому одним из распространенных запросов является «газовая колонка вектор неисправности».
Самостоятельное обнаружение и устранение неисправностей
Строение и внутреннее устройство газовой колонки «Вектор»
Если проводить сравнение всех имеющихся моделей от этого российского производителя, можно сказать, что их строение примерно аналогично друг другу и не имеет существенных отличий:
- Теплообменник – он же основной элемент в конструкции газовой колонки. Представляет собой металлический короб, который опутывают медные трубки. По ним движется вода, которая нагревается за счет исходящей в результате горения газа тепловой энергии.
- Пьеза или электроподжиг. Элемент необходим для подачи искры на горелку, куда осуществляется подача газа. Внедрение пьезы в конструкцию современных газовых колонок значительно обезопасило их эксплуатацию. Чего не скажешь о старых моделях, где эту же роль выполнял запальник, поддерживающий постоянное горение газа в фитиле.
- Газоводяной узел. Это сложная конструкция, вмещающая в себя патрубки, выходы и входы газовых и водных каналов. Работа блока начинается после открытия крана для подачи горячей воды. Чтобы система не имела сбоев, необходим постоянный напор со стабильно высоким давлением. Сила давления воды определяет открытие клапана подачи газа: чем оно выше, тем сильнее открывается клапан.
Газоводяной узел для колонок
Внимание! Рабочее давление воды для правильной работы устройства указывается в характеристиках газовой колонки.
- Газовая горелка. Именно в полость этого элемента конструкции газ транспортируется для последующего горения и образования тепловой энергии. Дальше выработанное тепло поступает в камеру сгорания, образованную теплообменником, где и происходит нагрев медных трубок с движущейся водой.
- Камера сгорания. Корпус выполняется из тонкого листового металла. Чтобы в камере не было застоев продуктов сгорания, она связана с системой газоотведения.
- Приборы безопасности. Датчик тяги – контролирует качество выведения продуктов сгорания. При отсутствии нормальной тяги датчик блокирует подачу газа, и работа колонки приостанавливается. Второй прибор – это термореле. Скопившийся горячий воздух (такое бывает в результате плохой тяги) нагревает термореле, чем вызывает немедленную остановку подачи газа и работу устройства.
Датчик тяги
- Еще один прибор безопасности в виде термодатчика устанавливается в месте пиковой температуры теплообменника. Если в этом месте температура повышается до критического порога, горелка перестает работать.
- Предохранительный клапан . Установлен на входе холодной воды в газовую колонку. Если давление жидкости достигает критических значений, также происходит блокировка работы устройства.
Важно! Газовая колонка Вектор – это простой прибор для нагрева воды и подачи ее на кран ГВС. Эксплуатация прибора возможна при использовании природного газа или сжиженного сырья, поставляемого в баллонах.
Для нормальной работы достаточно, чтобы давление газа было от 0.2 атмосфер.
Преимущества прибора
Нельзя не обратить внимания на такой плюс, как бюджетная стоимость газовых колонок компании «Вектор». Наряду с этим, можно отметить привлекательный дизайн внешней обшивки. Даже за невысокую стоимость прибор может стать отличным дополнением дизайна кухни или ванной. Особо стоит выделить модель Vektor Lux Eco за оригинальный дизайн оформления.

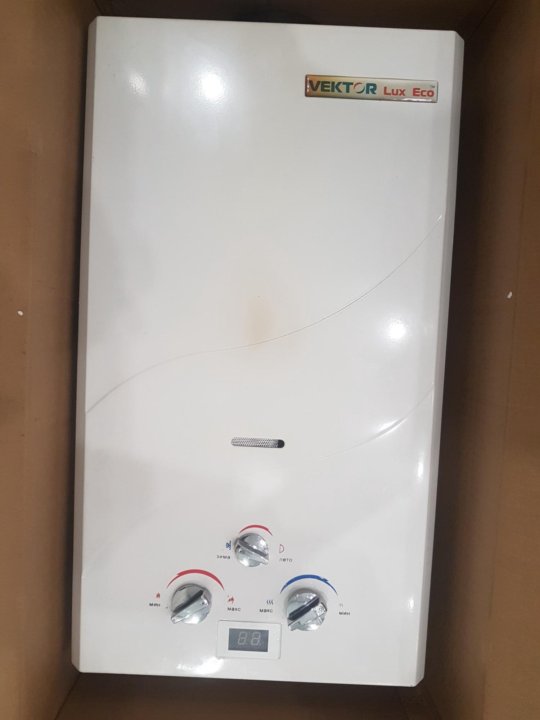

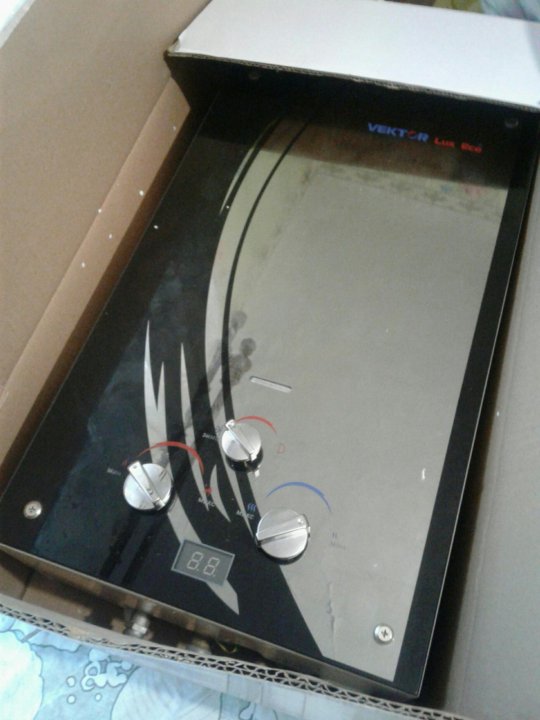

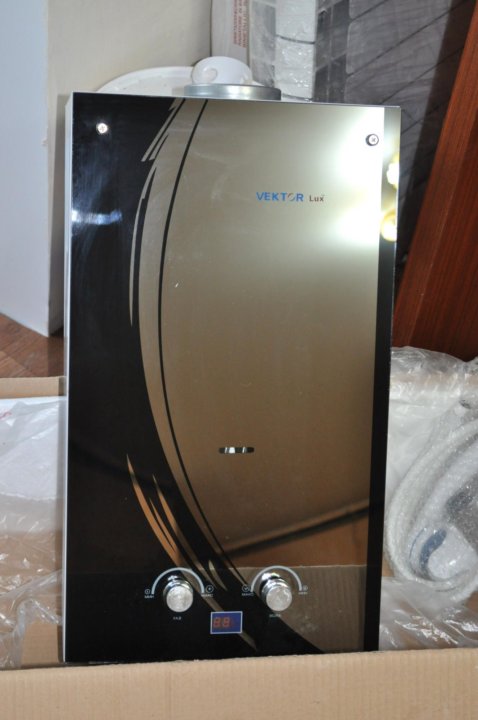

Колонки Вектор
Если во время эксплуатации прибор выйдет из строя, запчасти могут быть приобретены в любом интернет-магазине. Покупка деталей не должна вызвать никаких осложнений, к тому же стоят они недорого.
Недостатки оборудования
Особенно выделяют недостатки теплообменника. Спустя непродолжительное время, возможно, прогорят стенки этого элемента. Причина в том, что стенки очень тонкие и не выдерживают продолжительных нагрузок.
Некачественный теплообменник
Возможные поломки и способы их устранения
Несмотря на то, что колонка сконструирована с минимальным содержанием деталей и облегченным функционалом, все же она не застрахована от поломок. В случае если газовая колонка Вектор не включается при включении воды, не стоит отчаиваться. Большинство из возникающих проблем могут быть решены самостоятельно и за короткое время. Далее будет разобрано несколько причин, почему не зажигается газовая колонка Вектор и как их устранить самостоятельно.
Отсутствует тяга
Если в помещении ощущается запах газа или владельцы стали страдать от головной боли, почти наверняка причиной можно назвать отсутствие или ухудшение тяги. Недомогания – одно из последствий этой проблемы. Если проигнорировать ее, может возникнуть вероятность появления взрывоопасных ситуаций.
Система дымоотведения для газовой колонки
Тяга пропадает по нескольким причинам: например, это может быть засорение газоотводящих путей или снижение качества работы воздуховода. В результате снижается приток кислорода, без которого горение попросту невозможно.
Чтобы убедиться, что проблема с затуханием горелки заключается именно в отсутствии тяги, необходимо поднести спичку или зажигалку к отверстию, предусмотренному для забора воздуха, на корпусе нагревательного прибора. Пламя, склоняющееся в сторону отверстия, говорит о том, что система газоотведения работает нормально и нужно искать причину в другом месте.
Внимание! Только в случае если пламя от спички остается неподвижным, можно говорить о проблеме с дымоходом. Как правило, обычной чистки будет достаточно, чтобы устранить неисправность.
Проверка тяги в газовой колонке
Недостаточное давление воды
Низкий напор воды также способен стать причиной того, что газовая колонка Вектор не зажигается.
На дачных участках нередко случается, что летом в связи с повышенным использованием воды для полива напор значительно снижается. В результате газовая колонка не запускается. Решением вопроса может стать установка насоса, который поможет усилить давление воды в трубах и сделает напор намного лучше.
Интересно! Некоторые производители начали выпускать оборудование, которое способно работать даже в условиях критического обеспечения водой, когда из крана льется тонкая струйка воды. Поэтому замена на такой вид газовой колонки тоже может стать выходом из сложившейся ситуации.
Ладогаз – колонка для работы в условиях критического обеспечения водой
Засор труб также может стать причиной недостаточного напора воды. В этом случае проводится визуальный осмотр всех мест соединения. При обнаружении утечек,необходимо открутить резьбовое соединение и проверить стыкующийся элемент на предмет засорения.
Если осмотр водопровода не помог найти причину, почему газовая колонка Вектор Люкс эко не зажигается, возможно проблема скрыта в регулировочном винте подачи воды, который расположен в нижней части устройства. Он представляет собой тонкую ребристую трубку с встроенным внутрь винтом регулировки. Чтобы увеличить напор, необходимо выкрутить винт до конца.
Рядом с патрубком подачи холодной воды расположен регулировочный винт, представляющий собой удлиненную трубку
Недостаток давления газа
Снижение давления подаваемого газа может быть вызвано несколькими причинами. Однако определять ее должен только профессиональный работник газовой службы. Самостоятельное вмешательство не допускается, игнорирование этого факта приводит к получению штрафов.
Отсутствует розжиг при запуске
Благодаря системе розжига, которой обеспечиваются полуавтоматические газовые колонки, эксплуатация прибора становится более комфортной и безопасной.
Однако при наличии неисправностей в ее работе устройство перестает запускаться.
При ее нормальной работе после открытия крана ГВС должен автоматически срабатывать электроподжиг. Определить, исправен ли элемент, можно по характерному треску, который он издает. Если после открытия крана не слышно никаких звуков, это означает, что на розжиг не подается ток либо он настолько слаб, что не способен поджечь газ.
Внимание! Основная причина, по которой на розжиг не подается ток, –выход из строя батареек. В данном случае потребуется лишь произвести их замену.
Нередко возникают ситуации, когда ломаются пьезоэлементы. Они не поддаются восстановлению и требуют полной замены.
Засор в трубопроводе
Для обеспечения проживающих горячей водой сначала на устройство подается холодная вода. Чтобы добиться нужной температуры, потребуется подача газа.
И тот, и другой вид транспортируемого вещества нуждается в трубопроводе, чистота которого определяет качеством работы водонагревательного прибора.
Фильтрующие элементы, установленные на различных участках транспортировочной магистрали, позволяют получить максимально чистые вещества, лишенные примесей и не способные засорить трубопровод. Однако полностью исключить примеси невозможно, поэтому рекомендуется проводить профилактические осмотры для проведения чистки фильтров.
Очищение фильтра грубой очистки
Что касается водных фильтров, то в большинстве случаев очистить воду полностью от всех нежелательных примесей попросту невозможно. К примеру, мелкие частицы растворимых солей транспортируются совместно с жидкостью внутрь нагревательного прибора, где оседают в качестве накипи на стенках теплообменника. Результатом такого действа будет постепенное наслаивание вещества и сужение проходного отверстия в трубопроводе.
Удаление отложений проводится при помощи специализированных реагентов, применяемых профильными специалистами.
Если под рукой не окажется ортофосфорной кислоты, в домашних условиях ее можно заменить лимонной.
Очистить теплообменник от накипи можно с помощью лимонной кислоты
Действия, которые необходимо выполнить для очистки теплообменника:
- Снять защитный кожух газовой колонки «Вектор».
- Открутить места крепления теплообменника и снять его.
- Залить в трубки выбранный раствор.
- Поставить на небольшой огонь, чтобы улучшить качество чистки, и довести до температуры 70 оС.
- Слить содержимое и провести процедуру несколько раз.
- Залить еще раз, оставив теплообменник с кислотой на ночь.
- С утра слить содержимое и промыть содовым раствором.
Интересно! Сода является щелочью, а значит – нейтрализует разрушающее действие кислотосодержащих веществ. Чтобы прекратить дальнейшую реакцию кислоты, рекомендуется по завершению процесса чистки провести нейтрализацию химического препарата.
Пищевая сода как нейтрализатор кислоты
Как отрегулировать температуру воды
Перед первым запуском газовой колонки «Вектор» необходимо отрегулировать напор подачи воды и ее температуру:
- Рукоятку, с расположившимся вверху синим маркером, поворачивают в крайне правое положение. Таким образом увеличится напор подаваемой воды до максимума.
- Далее производится настройка температуры при помощи рукоятки с красным маркером.
Таким образом увеличится напор подаваемой воды до максимума.Внимание! Мощности устройства не всегда хватает на обогрев большого объема воды, и в большинстве случаев регулировочная рукоятка подачи воды поворачивается в положение с минимальным напором. А исходя из этого положения, производится настройка подачи газа.
На корпусе устройства имеется электронный дисплей, на котором отображается текущая температура воды. Однако в кране она не всегда соответствует показателям на дисплее. Такое случается, если транспортируемая водная магистраль имеет большую протяженность, и температура воды, достигнутой крана, уменьшается на несколько градусов.

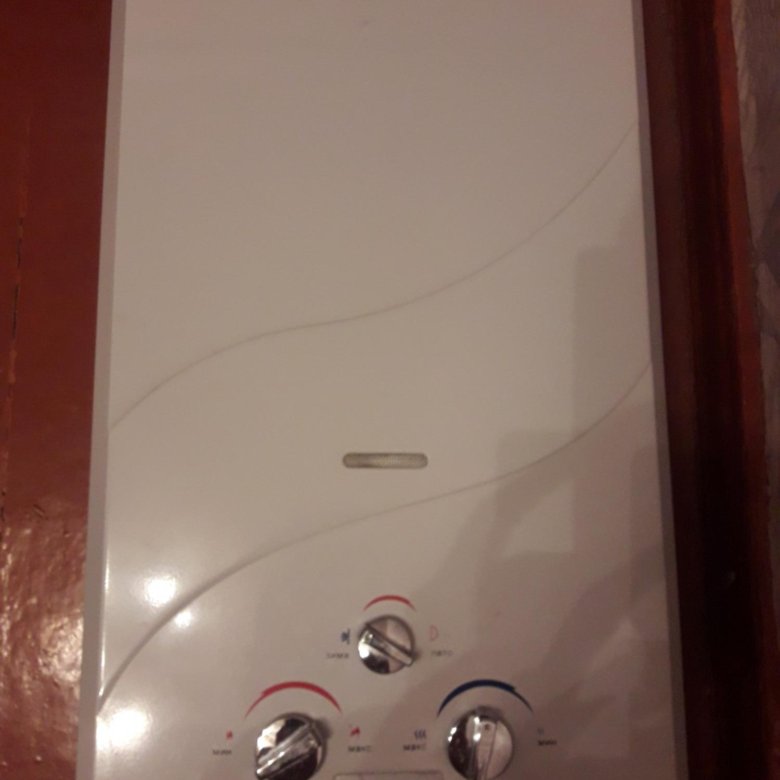

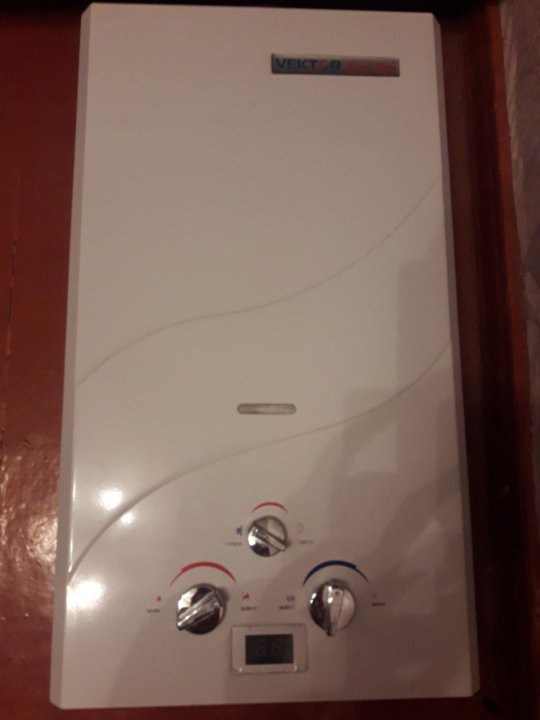

Вектор с дисплеем
Замена диафрагмы
Если в газовой колонке порвалась мембрана, дальнейшая эксплуатация колонки будет невозможна, так как она не запуститься:
- Подаваемая по трубопроводу вода, попадая в гидроузел, начинает давить на расположенную внутри мембрану.
- Она в свою очередь оказывает давление на размещенный во второй половине клапан.
- Нажатие газового клапана активирует подачу топлива внутрь устройства.
Важно! Внимательное изучение процесса дает возможность понять, почему прорванная мембрана становится причиной остановки прибора.
Проведение ремонтных работ связано лишь с заменой прохудившейся диафрагмы. Не всегда можно найти подходящую прокладку для соответствующей модели. Широкий ассортимент изделий на рынке позволяет выбрать для газовой колонки более приемлемые силиконовые изделия. Они надежнее и прослужат гораздо дольше.
Так как было произведено открытие гидроузла, желательно провести его осмотр на наличие неполадок.
Для чего и как отключать прибор
В целях безопасности прибор для нагрева проточной воды отключают на ночь или в период отсутствия владельцев дома.
Делается это по следующей схеме:
- Закрывается кран ГВС.
- Для прекращения подачи газа перекрывается вентиль на подающей магистрали.
- Подача воды к газовой колонке также перекрывается.
Если водопровод снабжается жесткой водой, то инструкция немного отличается:
- Первоначально нужно открыть кран ГВС.
- На устройстве повернуть регулировочную рукоятку в крайнее правое положение для снижения количества поставляемого топлива к газовой горелке.
- По истечении некоторого времени, когда из крана польется холодная вода, прекращается подача воды и газа к нагревательному прибору. Для этого нужно повернуть запорную арматуру на входе в устройство в соответствующее положение.
Внимание! Этот процесс необходим, чтобы удалить остатки горячей жидкости из газовой колонки. Жесткая вода в нагретом состоянии способна оставлять осадок, образованный солями, тем самым отрицательно воздействуя на работоспособность устройства.
Закрытие крана ГВС
Какие требования предъявляются к помещению, где будет размещаться устройство
Главное требование, предъявляемое к монтажу газового оборудования, заключается в следующем: колонка может быть размещена в помещении, не предусмотренным для постоянного нахождения в нем людей. Наиболее распространенные варианты, где газовая колонка может быть установлена – это кухня и ванная. Также установить колонку можно в котельную.
Внимание! Запрещается устанавливать нагревательные приборы в подвальных помещениях.
Комната, где будет установлена газовая колонка, должно быть отапливаемым хотя бы частично, так как понижение температуры воздуха ниже 0 оС может стать причиной поломки прибора. Если температура в помещении упала ниже допустимой нормы, рекомендуется незамедлительно слить всю воду из устройства.
Другие требования:
- Расстояние от пола до потолка – от 2 м 20 см.
- Объем помещения – от 8 м3.
- С лицевой стороны до ближайшей преграды – от 1 м.
- С боков – от 20 см.
- Окно с газовой горелкой – на высоте глаз владельца дома, контролирующего ход работы устройства.
- От верхней точки корпуса колонки до потолка – не менее 50 см.
- От низа колонки до расположившегося снизу предмета мебели – не меньше 50 см.
Все эти требования нужны, чтобы иметь свободный доступ к устройству.
Как проводить обслуживание устройства
Залогом правильной, долгой и бесперебойной работы является периодическое и своевременное обслуживание газовой колонки Вектор. Чтобы исключить возможности появления пожароопасных ситуаций, необходимо проверять группу, работающую с газом. В нее входят запальники, газовая горелка и система выведения продуктов сгорания. После осмотра проводится чистка от образовавшихся наслоений и грязи:
- Чистка запальника проводится при помощи наждачной бумаги мелкой зернистости. Для удобства можно снять элемент, затем легкими вращательными движениями очистить поверхность.
Для удобства можно снять элемент, затем легкими вращательными движениями очистить поверхность.Чистка газовой колонки
- Обслуживание газовой горелки требует снятия теплообменника. Снять его можно, открутив муфты на медных трубках. Когда пространство освобождено, переходят к чистке. Включается пылесос, и удаляется крупный мусор с поверхности горелки. Для более качественного обслуживания понадобится щетка.
- Дымоход также нуждается в периодическом осмотре и в облуживании по необходимости. Осмотр проводится через смотровое окно при помощи зеркальца. Если выявляются следы сажи, их удаляют при помощи все той же щетки. Для смолянистых следов возможно понадобятся специальные средства.
Использование гофры в качестве дымохода
В процессе уборки дома рекомендуется протирать поверхность устройства от грязи и пыли.
Внимание! Обслуживание газовых узлов должно проводится ежегодно работниками компании, к которой закреплен дом.
Существует ряд мероприятий, которые можно проводить самостоятельно:
- Чистка каналов и общей поверхности газовой горелки.
- Герметизация и обслуживание мест подключения водопровода.
- По необходимости может проводится замена и чистка фильтрующих элементов.
- Профилактические осмотр на предмет деформаций, трещин.
- Замена прохудившихся прокладок.
- Обслуживание теплообменника.
- Осмотры температурных и тяговых датчиков. При необходимости проводится замена или обслуживание.
Каждое включение газового оборудования должно сопровождаться предварительным осмотром дымоотводящей системы. Необходимо проверять наличие тяги. Хотя бы раз в месяц проводить проверку газопровода на предмет утечки топлива. При появлении запаха газа, требуется незамедлительно отключить устройство и провести проверку.
Коротко о главном
Чтобы выявить неисправности в работе газовой колонки Вектор и приступить к их самостоятельному устранению, необходимо знать устройство колонки и характерные признаки неполадок.
Ознакомившись с описанной выше информацией на тему, почему не загорается газовая колонка Вектор, причины можно выявить с легкостью и самостоятельно принять меры по их устранению.
Приходилось ли вам самостоятельно выявлять и устранять неполадки в работе газовой колонки? Какому алгоритму действий вы при этом следовали?
