Канальные вентиляторы — описание и применение
Содержание статьи:
Оборудование для систем канальной вентиляции
Применение канальных вентиляторов в приточной и вытяжной вентиляции
Канальные вентиляторы для воздуховодов круглого сечения
Канальные вентиляторы для воздуховодов прямоугольного сечения

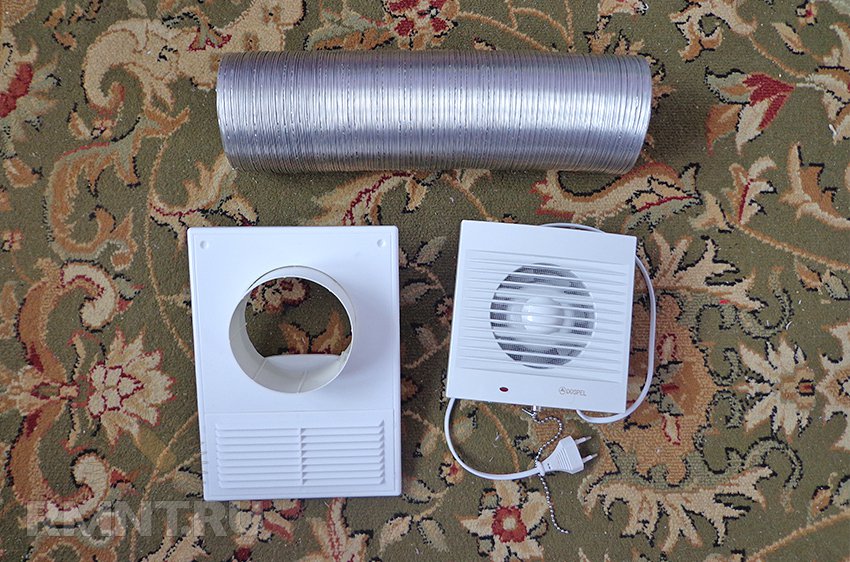

Оборудование для систем канальной вентиляции
Канальная система вентиляции — один из наиболее эффективных методов для организации своевременного и качественного воздухообмена в отдельном помещении, целом здании или сооружении. Одна из наиболее востребованных единиц вентиляционного оборудования, применяемого для устройства систем вентиляции, — канальные вентиляторы для воздуховодов. Вентиляторы служат для формирования и перемещения воздушных потоков с требуемой скоростью и с заданным направлением транспортировки.
Применение канальных вентиляторов в приточной и вытяжной вентиляции
Основное назначение канальных вентиляторов заключается в нагнетании уровня давления, который необходим для равномерного и стабильного воздухообмена в пределах обслуживаемого помещения или здания.
В зависимости от потребностей объекта обслуживания, вентиляторы канального типа могут использоваться для организации приточной вентиляции, отвечающей за поступление свежего воздуха с улицы, или вытяжной вентиляции, которая обеспечивает удаление отработанного воздуха и содержащихся в нём вредных примесей за пределы обслуживаемой зоны.
Кроме того, универсальный принцип конструктивного устройства оборудования данной категории позволяет использовать его модели в качестве приточного или вытяжного канального вентилятора для организации общеобменной системы вентиляции. При этом объекты обслуживания, в составе вентиляционных систем которых применяются канальные вентиляторы, могут относится к промышленным предприятиям, зданиям и сооружениям коммерческого, административного или общественного характера.
Канальные вентиляторы для воздуховодов круглого сечения
Круглые канальные вентиляторы предназначены для работы в составе вентиляционных систем, сконструированных из воздуховодов круглого сечения.
Их типоразмеры соответствуют геометрическим параметрам стандартных вентиляционных каналов. При этом в сравнении с прямоугольными моделями аналогичных параметров рабочего сечения, круглые канальные вентиляторы для вытяжки и притока воздуха выигрывают по производительности. В качестве примера можно привести круглый вентилятор ВКК-250М, который при потребляемой мощности в 135 Вт выдаёт производительность 1050 м3/час, в то время как прямоугольная модель ВКП-40-20-4D демонстрирует 1200 м3/час, но при мощности в 330 Вт.
- В зависимости от конструктивного устройства и принципа действия различают следующие типы
- Осевой канальный вентилятор — отличительная особенность оборудования этой категории заключается в перемещении потока в осевом направлении. Это обеспечивается за счёт особой формы крыльчатки, лопасти которой повёрнуты относительно теоретической плоскости вращения.
При такой конструкции лопатки подбирают воздух за рабочим колесом и выталкивают его вперёд, нагнетая необходимое давление потока. По такому принципу работают бесшумные канальные вентиляторы TD Silent, изготавливаемые брендом Soler & Palau. - Центробежный канальный вентилятор — к этой группе относится вентиляционное оборудование серии ВКК, принцип работы которого заключается в нагнетании давления за счёт вращения колеса и перемещения воздушного потока внутри корпуса между лопатками и стенкой оболочки. В качестве практического примера центробежных вентиляторов канальных для круглых воздуховодов можно привести модель ВКК-125М, производительность которой составляет 320 м3/час при потребляемой мощности в 82 Вт.
При такой конструкции лопатки подбирают воздух за рабочим колесом и выталкивают его вперёд, нагнетая необходимое давление потока. По такому принципу работают бесшумные канальные вентиляторы TD Silent, изготавливаемые брендом Soler & Palau.Канальные вентиляторы для воздуховодов прямоугольного сечения
В этой категории представлены канальные вентиляторы для каналов вентиляции прямоугольного сечения.
Их область применения аналогична круглым моделям: приточные и вытяжные системы канальной вентиляции, так же они могут устанавливаться в любом пространственном положении.
По конструктивному исполнению прямоугольные канальные вентиляторы подразделяются на четыре группы:
Серия ВКП — вентиляторы канальные для прямоугольных воздуховодов, отличительной особенностью которых является мотор-колесо с загнутыми вперёд (в направлении вращения) рабочими лопатками. Преимущества их использования заключаются в увеличенных показателях производительности и величины полного давления воздушного потока.
Серия ВКП-Б — канальные вентиляторы прямоугольного сечения с аналогичной серии ВКП конструкцией корпуса. Отличие заключается в исполнении мотор-колеса, которое оснащается загнутыми назад (в направлении, противоположном вращению) рабочими лопатками. Вентиляторы этой серии характеризуются максимальным уровнем эффективности и пониженным уровнем шума.
Вентиляторы с внешним двигателем ВКПН — оборудование, аналогичное по техническим характеристикам вентиляторам серии ВКП, но отличающееся за счёт размещения электродвигателя с наружной стороны корпуса. Такая конструкция позволяет увеличить срок службы механизма за счёт защиты от вредного воздействия рабочей среды.
Также отдельного внимания заслуживают шумоизолированные канальные вентиляторы ВКП-Ш, которые представляют собой бесшумные исполнения в шумоизолированном корпусе. Единственное отличие от моделей серии ВКП заключается в том, что все внутренние поверхности корпусной оболочки обшиты звукоизолирующим материалом, который существенно снижает шумовую нагрузку от работающего оборудования.
Промышленные вентиляторы – описание и применение
Содержание статьи:
Системы общеобменной вентиляции (приточные и вытяжные)
Радиальные вентиляторы для приточно-вытяжной вентиляции
Осевые вентиляторы для приточно-вытяжной вентиляции
Крышные вентиляторы для вытяжной вентиляции
Канальные вентиляторы для приточно-вытяжной вентиляции
Системы общеобменной вентиляции (приточные и вытяжные)
Для обеспечения надлежащих условий работы промышленных предприятий, в производственных зданиях и помещениях используют системы общеобменной вентиляции, которые подразделяются на два основных типа.
Приточная вентиляция обеспечивает доступ свежего воздуха в помещение, который дополнительно подвергается фильтрации, охлаждению или увлажнению в зависимости от используемых приточных вентиляторов.
Вытяжная вентиляция отвечает за удаление загрязнённого воздуха, играя роль промышленной вытяжки. Вытяжные промышленные вентиляторы используются в совокупности с приточными, а их производительность рассчитывается таким образом, чтобы сбалансировать давление во внутреннем пространстве.

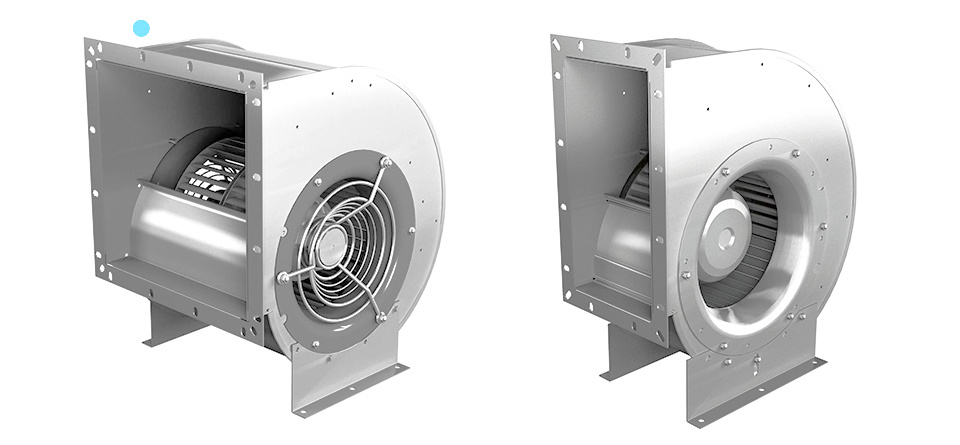

Радиальные вентиляторы для приточно-вытяжной вентиляции
Радиальный вентилятор применяется для организации приточно-вытяжной вентиляции или для дымоудаления, в качестве составляющего элемента системы пожарной безопасности. Устройства такого типа также называют центробежными вентиляторами. Основное назначение — перемещение и циркуляция газовоздушной смеси без примеси твёрдых частиц.
Конструкция радиального (центробежного) вентилятора:
1 — кожух;
2 — рабочее колесо;
3 — лопатки рабочего колеса;
4 — ось вентилятора;
6 — электродвигатель;
7 — выхлопной патрубок;
8 — фланец всасывающего патрубка
Отличительная особенность конструкции вентиляторов ВР — радиальное расположение лопастей, которое и дало название категории. Форма лопаток, концы которых загнуты вперёд или назад в зависимости от направления перемещения потока, а также спиралевидный корпус обеспечивает завихрение воздуха на входе или выходе из помещения. За счёт этого достигается максимально эффективная циркуляция, в результате которой воздух перемешивается и распространяется по всему объёму внутреннего пространства.
Причудливая форма корпуса, внутри которого установлено рабочее колесо, оснащённое спиральными лопастями, послужило основанием для народного названия устройства — вентилятор «Улитка».
Вращение колеса провоцирует создание центробежной силы, за счёт которой происходит всасывание и выброс воздушного потока в определённом направлении. С этим свойством связано альтернативное наименование категории оборудования — вентиляторы ВЦ, то есть центробежные.
- В зависимости от создаваемого давления, вентиляторы ВР разделяются на:
- Вентиляторы радиальные низкого давления (до 1000Па)
- Вентиляторы радиальные серднего давления (от 1000 до 3000Па)
- Вентиляторы радиальные высокого давления (от 3000 до 12000Па)
Вентиляторы центробежные низкого давления – агрегаты, предназначенные для перемещения воздуха при давлении до 1000 Па. Они широко используются в системах вентиляции и кондиционирования воздуха в промышленных, жилых и административных помещениях и зданиях. Пример ВР 80-75
Вентиляторы центробежные среднего давления применяются в системах отопления, кондиционирования и вентиляции помещений различного назначения.
Вентиляторы центробежные высокого давления – агрегаты, предназначенные для перемещения воздуха при давлении до 12000 Па. Мощный напор воздуха, создаваемый промышленными центробежными вентиляторами высокого давления, позволяет применять их в достаточно специфичных условиях, например, там, где необходимо перемещать средние объемы воздуха при значительных сопротивлениях оборудования. Пример — ВР 132-30
Радиальные центробежные вентиляторы:
1. ВР 80-75 низкого давления 2. ВР 280-46 среднего давления 3. ВР 132-30 высокого давления
Все Вентиляторы ВЦ могут быть взрывозащищенными, коррозионностойкими или теплостойкими.
- Варианты конструктивного исполнения радиального вентилятора ВР:
- Исполнение 1 – Рабочее колесо смонтировано на валу приводного электродвигателя. Пример — ВР 80-75 №6.3 исп.1
- Исполнение 3 – Рабочее колесо соединяется с электродвигателем через промежуточную подшипниковую опору.
- Исполнение 5 – Рабочее колесо соединяется с электродвигателем через промежуточную подшипниковую опору и клиноременную передачу. Пример — ВР 80-75 №6.3 исп.5
Пример — ВР 80-75 №6.3 исп.1
Варианты исполнения центробежного Вентилятора ВЦ:
1. Исполнение №1 2. Исполнение №3 3. Исполнение №5
Осевые вентиляторы для приточно-вытяжной вентиляции
Осевой вентилятор представляет собой универсальную модель вентиляционного оборудования, состоящую из корпуса круглого сечения с расположенной по центру осью, на которой при помощи электропривода вращается рабочее колесо с воздухозаборными лопатками.
По принципу действия и назначению вентиляторы осевые промышленные подразделяются на три разновидности:
1. Приточно-вытяжные вентиляторы — надёжные и компактные устройства, которые применяются в комплексном устройстве вентиляционного оснащения здания.
2. Приточные вентиляторы — применяются для организации постоянного притока свежего воздуха в помещение
3. Вентиляторы для вытяжки — служат для очищения внутреннего пространства от продуктов горения. Вентилятор осевой вытяжной — наиболее популярная разновидность устройств, устанавливаемых для дымоудаления на случай возникновения пожароопасной ситуации.
Все осевые модели подразделяются на три группы в зависимости от нагнетаемого давления — высокого (более 3 кПа), среднего (от 1 до 3 кПа) и низкого (менее 1 кПа).
Конструкция (схема) осевого вентилятора:
1. Лопасть рабочего колеса 2. Корпус 3. Электродвигатель 4. Основание
Крышные вентиляторы для вытяжной вентиляции
Крышный вентилятор промышленного назначения используется в качестве отдельного элемента общеобменной вентиляционной системы. Монтируется непосредственно в конструкцию кровли, служит для создания вытяжной вентиляции производственных помещений.
Ещё одно предназначение вентилятора крышного — дымоудаление, то есть своевременное выведение поднимающихся вверх продуктов горения.
По конструктивному исполнению и принципу работы подразделяются на две группы:
1. Вентилятор крышный радиальный (ВКР) — устройство одностороннего всасывания с выведением потока в свободном режиме. Отличаются спиралеобразным перемещением потока в пределах корпуса с последующим выведением через специальные отверстия. Пример — вентилятор ВКР
2. Вентилятор крышный осевой (ВКО) — по конструкции и принципу действия аналогичны осевым моделям, которые применяются в общеобменных вентиляционных системах, дополнительно оснащены креплениями для установки в вертикальном или наклонном положении. Пример — вентилятор ВКОПв 30-160
Канальные вентиляторы для приточно-вытяжной вентиляции
Канальный вентилятор — элемент вентиляционной системы здания, циркуляция воздуха в которой происходит посредством его перемещения по специальным каналам.
Канальные вентиляционные устройства служат для ускорения перемещения воздушного потока по вент.каналам. Чем больше сечение канала, тем большая мощность требуется от электродвигателя установленного внутри него вентилятора.
Пропорционально мощности варьируется и уровень шума. Для производственных помещений используются мощные модели приточных и вытяжных канальных вентиляторов с высокой производительностью, поскольку требуется постоянная переработка больших объёмов воздуха. Для менее загрязнённых зданий и сооружений применяются бесшумные канальные вентиляторы, уровень вибрации которых снижается за счёт соединения с корпусом канала через гибкие вставки.
Геометрическая форма конструкции выбирается в зависимости от формы проложенных вентиляционных каналов. По этому признаку различают два основных типа изделий:
- вентилятор канальный круглый; Пример — вентилятор ВКК
- вентилятор канальный прямоугольный. Пример — вентилятор ВКП

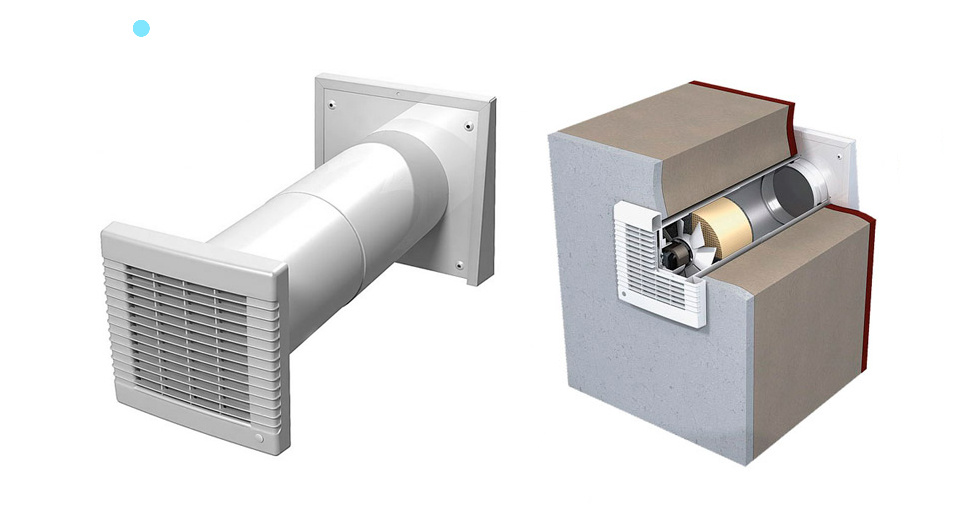

Какой размер приточного вентилятора для гроубокса или палатки мне нужен?
Сейчас читаю: Какой размер приточного вентилятора для гроубокса или палатки мне нужен?
PrevNext Хотите знать, какой размер приточного вентилятора для комнаты выращивания или палатки вам нужен? Приточный вентилятор имеет решающее значение для подачи свежего воздуха, а вытяжной вентилятор удаляет горячий застоявшийся воздух.
Вам нужно и то, и другое, чтобы создать оптимизированный клиент, способствующий взрывному росту растений. Но очень многие производители – как любители, так и коммерческие сорта – ошибаются в размерах всасывающего вентилятора. Итак, сегодня мы предоставим подробное руководство о том, как правильно подобрать размер приточного вентилятора.
Если вы установите слишком большой размер приточного вентилятора, вы не сможете создать такое отрицательное давление в пространстве, которое приводит к оптимизированной системе вентиляции. Кроме того, вы потратите деньги на большой вентилятор, который выльется в дорогостоящий счет за электроэнергию. Но если размер вашего приточного вентилятора слишком мал, он не будет подавать достаточно свежего воздуха и CO2, и в результате пострадают ваши растения.
К счастью, ваш вопрос – , какой размер приточного вентилятора для гроу-тента или гроу-комнаты мне нужен? – ответим в следующих пунктах. К концу нашего сегодняшнего обсуждения вы почувствуете уверенность в том, что идеально подберете размер вентилятора и создадите идеальный климат для урожая.
Давайте начнем с объяснения того, какую роль играет ваш приточный вентилятор в создании сбалансированной и точно настроенной среды.
Для чего в первую очередь предназначены впускные вентиляторы?Основной задачей приточного вентилятора является подача свежего воздуха в помещение для выращивания снаружи. Затем этот воздух будет циркулировать с помощью вращающегося вентилятора и выбрасываться вытяжным вентилятором, создавая отрицательное давление. Идеальная ситуация состоит в том, чтобы ваш приточный вентилятор был немного менее мощным, чем вытяжной вентилятор, чтобы вы могли поддерживать это отрицательное давление, при котором растения могут процветать. Но чтобы по-настоящему понять значение вашего приточного вентилятора, давайте вернемся на шаг назад и поговорим о самом климате для выращивания в помещении.
При выращивании растений на открытом воздухе ваша культура имеет доступ ко всему свежему воздуху и, самое главное, к CO2, необходимому для полного раскрытия ее генетического потенциала.
Однако, когда вы выращиваете растения в помещении, ваша цель — создать искусственную среду для выращивания — это означает, что вы должны использовать лампы для выращивания, вентиляционное оборудование и другие материалы. Помимо освещения, система вентиляции является наиболее важным элементом успешного выращивания в помещении. И есть несколько ключевых элементов этой системы: вытяжной вентилятор, циркуляционный вентилятор и приточный вентилятор. Каждый из них играет ключевую роль в выборе климата в вашей комнате для выращивания или в палатке для выращивания.
Многие производители пытаются обойтись без приточного вентилятора, позволяя вытяжному вентилятору пассивно втягивать воздух через открытый воздуховод. Как правило, это не приносит достаточного количества СО2, и растения начинают «голодать по СО2». В результате они не могут полностью раскрыть свой генетический потенциал, несмотря на использование лучших удобрений, самых мощных светодиодных ламп и лучшей генетики семян.
Итак, вам нужен приточный вентилятор.
Но почему вы не можете просто использовать вентилятор того же размера, что и вытяжной вентилятор? Почему правильный размер приточного вентилятора так важен? Продолжайте читать, чтобы узнать…
В то время как вытяжной вентилятор важен для удаления горячего и влажного воздуха, приточный вентилятор на самом деле подает свежий воздух, богатый CO2, снаружи. Это делает его одним из самых важных компонентов системы вентиляции вашей комнаты для выращивания или палатки для выращивания!
Есть несколько основных причин, по которым правильный размер имеет значение:
- Если ваш приточный вентилятор слишком мал, он не будет подавать достаточно свежего воздуха для удовлетворения потребностей ваших растений. Это может привести к росту с ограничением выбросов CO2, когда ваши растения не смогут полностью раскрыть свой потенциал.
- Если вы установите слишком большой размер приточного вентилятора, вы не сможете создать отрицательное давление в помещении. Вместо этого атмосферное давление будет выталкивать спертый воздух в пространство через любые крошечные отверстия — это называется «эффект дымохода».
- Крупногабаритный приточный вентилятор также приведет к ненужным расходам на электроэнергию.
Вместо этого атмосферное давление будет выталкивать спертый воздух в пространство через любые крошечные отверстия — это называется «эффект дымохода».Как видите, важно правильно подобрать размер приточного вентилятора, чтобы создать сбалансированную и здоровую среду для выращивания растений. Но, к сожалению, размер приточного вентилятора для гроубокса не является универсальной темой. Давайте рассмотрим некоторые из ключевых факторов, влияющих на идеальный размер.
Что влияет на идеальный размер приточного вентилятора?Есть несколько ключевых факторов, влияющих на идеальный размер вашего приточного вентилятора:
- Размер вашей гроурума или гроутента – это, пожалуй, самый важный фактор! Для большего пространства потребуется более мощный вентилятор для обеспечения надлежащего воздушного потока.
- Количество вытяжных вентиляторов в помещении – чем больше у вас вытяжных вентиляторов, тем больше свежего воздуха потребуется для поддержания отрицательного давления. Вы должны обеспечить хороший баланс размера вашего вытяжного вентилятора по сравнению с вашим впускным вентилятором. Подробнее об этом в следующем разделе.
- Тип растений, которые вы выращиваете – некоторые растения (например, конопля) «жадны до CO2» и требуют большого количества CO2 для полного раскрытия своего потенциала. Эти типы растений потребуют более крупного приточного вентилятора.
Вы должны обеспечить хороший баланс размера вашего вытяжного вентилятора по сравнению с вашим впускным вентилятором. Подробнее об этом в следующем разделе.Готовы узнать, какой размер приточного вентилятора для гроу-тента или гроу-комнаты подходит именно вам?
Существует несколько способов определения размеров вашей вентиляционной системы в целом. Наше руководство по значению CFM является отличной отправной точкой, так как вам нужно понять, как взять размеры вашего растущего пространства и превратить это в рекомендацию CFM. Вы можете посмотреть полную разбивку или продолжить чтение, чтобы получить краткий обзор того, как рассчитать CFM:
Первый шаг — рассчитать объем вашей гроубокса или гроутента в кубических футах: длина х ширина х высота.
Как только вы узнаете объем, пришло время решить, какое количество воздухообменов в час (ACH) вы хотите. ACH — это показатель того, сколько раз весь объем воздуха в вашем помещении будет заменяться каждый час.
Например, если у вас есть комната для выращивания объемом 1000 футов³ и вы хотите, чтобы ACH был равен четырем, вам понадобится вентилятор, который может двигаться со скоростью 4000 футов³/ч.
Но, скажем, в вашей системе уже есть вытяжной вентилятор, и он подходящего размера. Отсюда легко определить, какой размер приточного вентилятора вам нужен в вашей комнате для выращивания или в палатке для выращивания. Как мы упоминали ранее, вы обычно можете уменьшить размер приточного вентилятора примерно на 20-30%. Если вы используете коммерческие канальные вентиляторы TerraBloom, настроить оптимизированную систему вентиляции будет еще проще. Вы можете купить два одинаковых вентилятора и уменьшить мощность одного из вентиляторов на 30-40% от мощности вашего вытяжного вентилятора для идеальной настройки.
Или просто немного уменьшите размер приточного вентилятора — если у вас 8-дюймовый вытяжной вентилятор, 6-дюймовый приточный вентилятор будет идеальным.
В TerraBloom нас часто спрашивают, являются ли наши вентиляторы обратимыми. Разве вы не можете просто поменять местами поток для впуска и выпуска — как вы бы поменяли местами потолочный вентилятор? Ответ отрицательный, потому что конструкция нашего вентилятора оптимизирована для бесшумной и эффективной работы. Это требует использования трехмерных конусообразных лопастей, а не плоских лопастей, к которым вы, возможно, привыкли в оконных или коробчатых вентиляторах.
Эта конструкция представляет собой идеальный приточный вентилятор, но только для подачи воздуха в одном направлении. Даже если бы двигатель вращался в противоположном направлении, это было бы бессмысленно. Почему? Потому что в системе вентиляции отсутствует отрицательное давление, о котором мы упоминали в этом обсуждении.
Да и притока воздуха будет не хватать в целом.
С учетом сказанного инвестируйте в отдельные приточные и вытяжные вентиляторы, если хотите создать хорошо настроенную систему вентиляции. Поверьте нам – ваша жизнь станет проще, а ваши растения скажут вам спасибо в день сбора урожая!
Какой размер приточного вентилятора для гроутента или комнаты мне нужен? Подведение итоговМы надеемся, что эта статья помогла прояснить любые ваши вопросы о том, какой размер приточного вентилятора для гроу-тента или комнаты лучше всего подходит для вашей установки.
Таким образом, ваш приточный вентилятор должен быть примерно на 20-30% менее мощным, чем ваш основной вытяжной вентилятор. Чтобы достичь этого, вы можете купить два регулируемых встроенных вентилятора и уменьшить мощность на всасывающем блоке на 30-40%. Или вы можете купить два встроенных вентилятора разного размера, например, 8-дюймовый вентилятор для впуска и 10-дюймовый вентилятор для вытяжки. Любой из этих сценариев создаст отрицательное давление в вашем пространстве для выращивания, чтобы ваши растения могли процветать.
В TerraBloom у нас есть полная линейка канальных вентиляторов, которые помогут вам оптимизировать вашу систему вентиляции: от 4-дюймовых канальных вентиляторов, 6-дюймовых канальных вентиляторов, 8-дюймовых канальных вентиляторов, 10-дюймовых канальных вентиляторов и даже 12 дюймовые канальные вентиляторы. Просто добавьте один из наших угольных фильтров и регулируемый регулятор скорости вращения вентилятора, и вы получите надежную и эффективную циркуляцию воздуха, которая будет поддерживать температуру и влажность на должном уровне () и автоматически подавать свежий CO2.
