виды, устройство, выбор и установка
Вентиляция – это важный фактор, которым не следует пренебрегать при обустройстве ванной комнаты. Многие ошибочно полагают, что она нужна только для удаления неприятных запахов. Поэтому часто случается так, что вентиляционные отверстия заделывают при ремонте, а с неприятными ароматами борются при помощи освежителей воздуха.
На самом деле функции вентиляции значительно шире. Она должна обеспечивать нормальную циркуляцию воздуха в помещении, поддерживая определенный уровень влажности. Это препятствует появлению в ванной комнате конденсата, плесени, грибка и насекомых.
Зачастую люди отказываются от вентилятора в ванной потому, что он производит много шума. Просто не все знают о существовании малошумных и бесшумных моделей, которые совершенно не нарушают спокойствие домочадцев. Об этих полезных и удобных устройствах мы расскажем в сегодняшней статье.
Устройство
В нашей статье речь пойдет о вентиляторах, оснащенных обратным клапаном.
Он представляет собой небольшой и очень простой механизм, который препятствует проникновению воздуха из вентиляционного канала назад в комнату. Обратные клапаны обычно производятся из пластика или из нержавеющего металла. Состоят они из трех основных элементов – рамки, двух створок-заслонов и штырька, на который крепятся створки.
Помимо обратного клапана, в конструкции бесшумного вентилятора присутствуют следующие элементы: воздухозаборная решетка, аэродинамическая крыльчатка, виброгасящие вставки и двигатель.
Принцип работы
Принцип действия обратного клапана, вне зависимости от того, где он установлен – в вентиляционном канале или в канализационной трубе – будет одинаков. Он сконструирован таким образом, что движение воздуха (или воды) может происходить только в одном направлении. При попытке движения в противоположную сторону, воздух будет натыкаться на преграду из плотно закрытых створок.
Створки приводятся в действие движением воздуха, которое, в свою очередь, осуществляется при включении вентилятора.
Таким образом, воздух втягивается до тех пор, пока вентилятор не отключится. После отключения створки захлопываются, преграждая воздуху обратный путь.
За счет чего вентилятор бесшумен?
Бесшумным вентилятор для ванной комнаты становится, благодаря некоторым особенностям конструкции, о которых мы вкратце расскажем.
- Во-первых, в устройстве двигателя предусмотрены специальные виброизолирующие элементы, которые поглощают вибрации, являющиеся главным источником шума.
- В-третьих, бесшумность работы достигается за счет другой модели подшипников. Помимо шумопоглощающих свойств, они обладают высокой степенью надежности и не требуют дополнительного ухода (в частности, обработки смазкой).
Типы
Производители бытового вентиляционного оборудования предлагают три разновидности вентиляторов, которые подходят для установки в ванной комнате:
- радиальные – крупногабаритные модели со спиралевидной решеткой, которые сегодня предпочитают устанавливать преимущественно в промышленных помещениях;
- осевые – представляют собой знакомые каждому устройства, которые приводят воздух в движение при помощи вращающихся лопастей; такие вентиляторы могут обеспечивать приток и вытяжку воздуха;
- канальные – наиболее тихие из всех представленных разновидностей, так как они монтируются не на стену, а непосредственно в вентиляционный канал; таким образом, шум работающего вентилятора просто не доходит до нас, так как устройство находится в отдалении.
Виды по принципу действия
В бесшумных вентиляторах могут использоваться разные виды обратных клапанов. В зависимости от принципа действия различают три типа данных устройств:
- обратный клапан управляемого типа – работает от электричества или приводится в действие вручную;
- обратный клапан самозакрывающегося типа – приводится в действие посредством натяжения или ослабления пружины;
- обратный клапан пассивного типа – работает под воздействием силы тяжести, открывается только навстречу потоку воздуха.
Обзор моделей и цены
Мы предлагаем вашему вниманию обзор лучших моделей бесшумных вентиляторов для ванной комнаты, оснащенных обратным клапаном:
Советы по выбору
- При выборе вентилятора для ванной комнаты нужно учитывать несколько важных параметров, в том числе, мощность, кратность воздухообмена и уровень шума. Бесшумными называют устройства, мощность которых находится в пределах до 26 Дб.
- Кратность воздухообмена вентилятора определяется площадью помещения. Подробнее о том, как рассчитывается необходимый воздухообмен можно прочитать в нашей статье «Вентиляция в деревянном доме. Особенности вентиляции в ванной комнате».
- Для использования в помещениях с повышенным уровнем влажности (к которым относятся туалет и ванная комната) нужно выбирать влагозащищенные модели вентиляторов.
- Также обращайте внимание на наличие дополнительных функций. Так, очень удобными являются вентиляторы, оснащенные таймером автоматического включения, датчиком движения (присутствия) и датчиком влажности.
Установка
Самостоятельный монтаж вентилятора – задача вполне выполнимая, даже для тех, кто обладает минимальным опытом ремонтных работ. Нужно только внимательно прочитать инструкцию, запастись необходимыми инструментами и долей терпения.

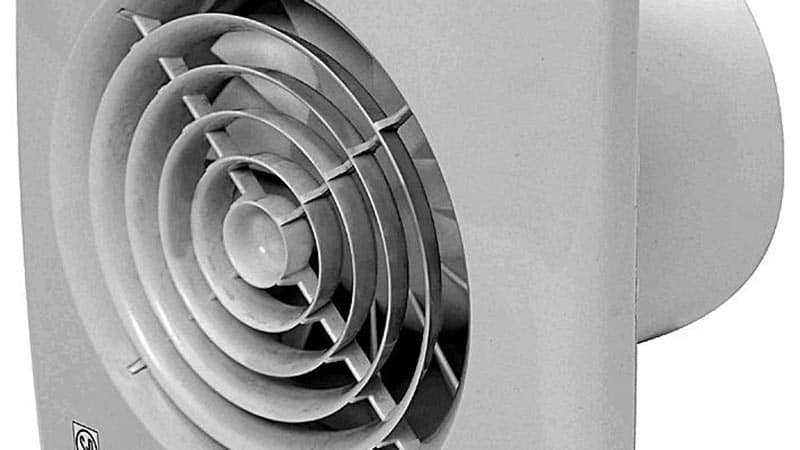

Легче всего устанавливаются обычные накладные вентиляторы осевого типа – именно такие используются в ванных комнатах чаще всего.
Они монтируются поверх вентиляционного отверстия при помощи набора крепежей. При этом сечение воздухозаборной решетки должно соответствовать размерам вентиляционного отверстия.
Для того, что подключить вентилятор к сети, нужно подвести к нему кабель от ближайшей распределительной коробки (если вентилятор в данном помещении устанавливается впервые). Не забывайте, что проводку нужно полностью обезопасить от воздействия влаги – провода можно проложить в штробы, спрятать в специальные каналы, скрыть под навесным потолком или фальш-стеной из гипсокартона.
В следующем видеоролике канала Youtube можно посмотреть как самостоятельно монтировать бесшумный вентилятор в ванной комнате.
Если ванная комната оснащена окном, можно попробовать сделать бесшумный вентилятор самостоятельно. Самодельный вентилятор крепится к окну. Работать он может и на вдув и на выдув. При работе такой вентилятор практически не издает звуков.
Вытяжной вентилятор с обратным клапаном для ванной
Распространенными являются случаи, в которых эксплуатируемый вид вентиляции выполняет свои функции неэффективно.
Данная проблема особенно актуальна для многоэтажных домов. Установлено, что основной причиной образования неприятного запаха считается неправильная работа вентиляционной системы, а ведь свежий воздух, нормальная влажность, отсутствие грибка и плесени – очень важные показатели для закрытого помещения. Например, ванной комнаты. Для мест, лишенных окон, следует вводить в эксплуатацию качественную вентиляцию, ориентированную на удаление лишней влаги. Это связано с тем, влажность провоцирует расслаивание мебели, коррозию, появление плесени и грибков. Устранить перечисленные недостатки достаточно просто. Необходимо смонтировать вентилятор с обратным клапаном.
Содержание
- 1 Виды вентиляции
- 2 Обратный клапан: назначение и классификация
- 3 Выбор вентилятора
- 4 Установка механизма
Виды вентиляции
Вентилирование в ванной комнате подразделяется на естественное и принудительное. При этом ни одна из систем не гарантирует отсутствия обратной тяги.
При естественной вентиляции возникновение воздушных потоков обусловлено разницей температур между воздухом, находящимся снаружи и внутри. Подобная конструкция выгодно выделяется дешевизной, простотой монтажа, не нуждается в специальном обслуживании и не потребляет электроэнергию. Это объясняется тем, что обратный клапан для естественной вентиляции устанавливается на отводе из вертикального канала. Среди недостатков подчеркивают плохое функционирование системы в жаркую погоду.
Вытяжная вентиляция производится посредством вентиляторов и механических устройств. Главным преимуществом принудительных систем считается независимость от климатических условий. Однако вытяжной вентилятор с обратным клапаном нуждается в электроэнергии. Данный фактор относят к числу недостатков, так как требуется протягивать провода к каждому механизму.
Возникновение посторонних запахов в ванной комнате связано с плохим функционированием естественной вентиляционной системы. В этом случае необходимо поставить вытяжку с обратным клапаном.
Это не только оградит помещение от нежелательных запахов, но и защитит помещение от повышенной влажности.
Обратный клапан: назначение и классификация
Обратным клапаном называют вид защитной арматуры, назначение которой состоит в недопущении смены направленности потока среды в трубопроводной системе. Если рассматривать вентиляцию, то обратный клапан является устройством, основное предназначение которого заключается в осуществлении контроля над расходом воздуха. Это достигается благодаря увеличению либо уменьшению его прохождения. Если поток меняет направление, то клапан закрывается.
Для производства конструкций применяют два материала: пластик и оцинкованную сталь. По способу монтажа запорные механизмы подразделяются на вертикальные и горизонтальные. Например, предпочтение вертикальному положению отдают тогда, когда воздушные массы движутся вертикально. Кроме того, различают пассивный и активный способ управления конструкцией, так как существуют ручные и электрические устройства.
Если обратить внимание на конструктивное исполнение, то выделяют следующие типы механизмов:
- Бабочка. Название клапана обусловлено его устройством, которое включает две пластины, скрепленные пружиной. Под воздействие воздушных масс открывается сечение канала. Закрывание канала происходит под действием пружины. Поэтому данный тип следует применять при наличии мощного вентилятора.
- Вентиляционная решетка с обратным клапаном. Установка инерционной решетки происходит снаружи. Сама конструкция предусматривает жалюзи, которые открываются при работе вытяжки. Обратному потоку препятствует наличие вентиляционной решетки. Подобные решетки отличаются габаритными размерами и разнообразным дизайном.
- Мембранный. Механизм предназначен для эксплуатации с вытяжными вентиляторами малых мощностей, так как имеет тонкую заслонку, отклоняющуюся при легких воздушных потоках. Мембранный клапан нашел широкое применение в естественной вентиляции.
- Лепестковый. Конструкция схожа с мембранными механизмами. Клапан представляет собой решетку, имеющую горизонтальные лопасти, пропускающие воздух в одном направлении.
Выбор вентилятора
Как правило, технические параметры указываются в паспорте устройства. Поэтому перед тем, как покупать вытяжку для ванной, желательно ознакомиться с ее основными характеристиками. Например, учитывая влажность помещения, следует отдавать предпочтение конструкциям, обладающим влагозащитным корпусом. Не менее значимым критерием является уровень шума. Маленькие комнаты обладают хорошей слышимостью, поэтому стоит выбирать малошумные модели. Иными словами, шум от работы вентилятора не должен составлять более 35 дБ. При этом стоит учитывать, что производительность устройства должна быть либо равной, либо превышать шестикратный объем ванной комнаты. Тогда воздух останется свежим.
youtube.com/embed/j_C27lHJ3ZY?feature=oembed” frameborder=”0″ allow=”accelerometer; autoplay; encrypted-media; gyroscope; picture-in-picture” allowfullscreen=””> Установка механизма
В ванной комнате часто образуются плесень и запах сырости. Поэтому важность нормальной работы вентиляционной системы неоспорима. Простота конструкции позволяет самостоятельно справляться с установкой устройства. Чтобы смонтировать вентиляторы с обратным клапаном необходимо:
- Демонтировать вытяжку.
- В вентиляционное пространство расположить корпус клапана. Следует отметить места крепления корпуса, затем просверлить их.
- Требуется продублировать соответствующие отверстия в бетоне. Осуществить данное действие поможет шлямбур.
- Далее нужно забить дюбеля в бетонную стену, вставить клапан и закрепить получившуюся конструкцию.
- Образовавшиеся зазоры рекомендуется загерметизировать. Например, силиконом. Так как оставшееся свободное пространство будет препятствовать закрытию лопастей клапана.
- Завершаются работы в ванной комнате размещением вытяжки.
Таким образом, качественный монтаж вентиляционного устройства гарантирует создание здорового микроклимата в закрытом помещении. Например, в санузле или ванной комнате.
Насколько статья оказалась полезной для Вас?
Средняя оценка 0 / 5. Количество оценок: 0
Оценок пока нет. Поставьте оценку первыми!
Популярное
Актуальное
Обратный клапан для вытяжного вентилятора 100 KO – 100мм пластик
Вытяжной вентилятор с обратным клапаном 100 KO Winflex
Вентиляционная марка Winflex расширяет свой ассортимент вытяжек обратными клапанами , которые идеально подходят, например, для вашей ванной комнаты или кухни.
Этот вентилятор/вытяжка обратный клапан предотвращает возврат воздуха из системы вентиляции
100 KO обратный клапан , совместимый с воздуховодами Ø100мм, никак не мешает пассивной внутренней вентиляции .Особенности:
– Диаметр: Ø 100 мм
– Глубина: 14 мм
– Изготовлен из АБС-пластика
– Специальная легкая полимерная мембрана
– Артикул: KO 100Входной диаметр
100 мм
Выходной диаметр
100 мм
Тип
Обратный клапан
Композиции
Нашим клиентам также понравился
vent – Можно ли установить вытяжку в ванной на уровне пола?
спросил
Изменено 5 лет, 4 месяца назад
Просмотрено 8к раз
Я устанавливаю новый душ в ванную комнату на первом этаже (ранее в комнате были только туалет и раковина), и мне нужно установить вытяжной вентилятор.
Я мог бы установить вентилятор под потолком и провести воздуховод через стену на крыльцо, затем вертикально через крышу, чтобы выйти через дымоход в черепичной крыше. Это более дорогой и инвазивный вариант.
Я хотел бы знать, возможно ли/целесообразно установить вытяжку прямо над плинтусом, чтобы воздуховод проходил по полу крыльца. Я понимаю, что горячий воздух поднимается вверх и т. д., но я не знаю, действительно ли это имеет большое значение, если вентилятор может достаточно быстро заменить воздух в комнате.
- ванная комната
- вентиляция
- вентиляция
3
Во-первых, вы неправильно понимаете назначение вытяжного вентилятора. это
Это особенно важно в ванных комнатах, где дверь обычно остается закрытой.
(Он по-прежнему помогает в ванных комнатах с открытыми дверями, но в этих случаях влага будет рассеиваться в остальной части дома сама по себе, если вентилятор не используется, поэтому это не вызывает беспокойства.)
Обычно влажность будет в виде пара и стремится подняться к потолку. В сценарии «дверь закрыта» воздух будет поступать через основание двери, поэтому размещение вентилятора на полу не поможет удалить влагу.
3
Во-первых, по соглашению со Злым Грибо, вентилятор должен быть в потолке для удаления влаги. Тем не менее, проверьте свои местные механические нормы, но вентилятор стойки воздуховода может работать вертикально вниз. Изгибы, особенно 90-е, вредны для потока, поэтому планируйте путь, который уменьшает или устраняет их. Вы можете провести вертикально вниз внутри каркасной стены, а затем параллельно балкам под закрытым патио, для эстетической невидимости воздуховодов.
