Для чего нужен на вентиляции обратный клапан
При нормальной работе вытяжной вентиляции, воздух движется из помещения на улицу. Вытяжные отверстия располагают «в грязных либо влажных» помещениях — санузле, кухне. Задача этой части вентиляционной системы — вывести запахи и излишнюю влажность на улицу. Но иногда возникает ситуация, когда через вытяжную вентиляцию воздух идет в обратном направлении — поступает в помещения. Этот момент называют опрокидыванием тяги и с этим явлением стараются бороться.
Обратный клапан на вентиляцию нужен для нормальной работы системыПочему надо бороться с обратной тягой? В случае с квартирами, это чревато поступлением запахов от соседей, что весьма неприятно.
Если рассматривать частные дома, в них порции наружного воздуха зимой снижают температуру. Второй момент более опасен и неприятен — при обратной тяге может тухнуть котел, из дымовой трубы могут возвращаться в помещение продукты горения (и угарный газ тоже). В любом случае, обратное движение воздушного потока — это некорректная работа системы вентиляции и с этим явлением надо бороться. Обратный клапан на вентиляцию как раз и ставят, чтобы перекрывать движение воздуха в неверном направлении.
Устройство и принцип работы
Обратный клапан на вентиляцию чаще всего представляет собой отрезок трубы круглого или квадратного сечения. В этом отрезке подвижно — обычно на оси — установлен кусок материала (металл, пластик, слюда) подходящей формы. Это и есть сам клапан. В закрытом состоянии он полностью перекрывает сечение трубы, в открытом должен создавать как можно меньшее сопротивление. Чтобы все работало правильно, надо ставить его так, чтобы при возникновении обратного потока воздуха, клапан закрывался.
На вентиляцию ставят не только клапана в трубу — есть варианты для вентиляционной решетки и вентилятора. В случае с вентрешеткой, может использоваться тонкая пластиковая или слюдяная мембрана, которая крепится к решетке. Встречается еще клапан-бабочка и планки типа жалюзи. Такого же типа может стоять клапан обратного потока воздуха на вытяжном вентиляторе.

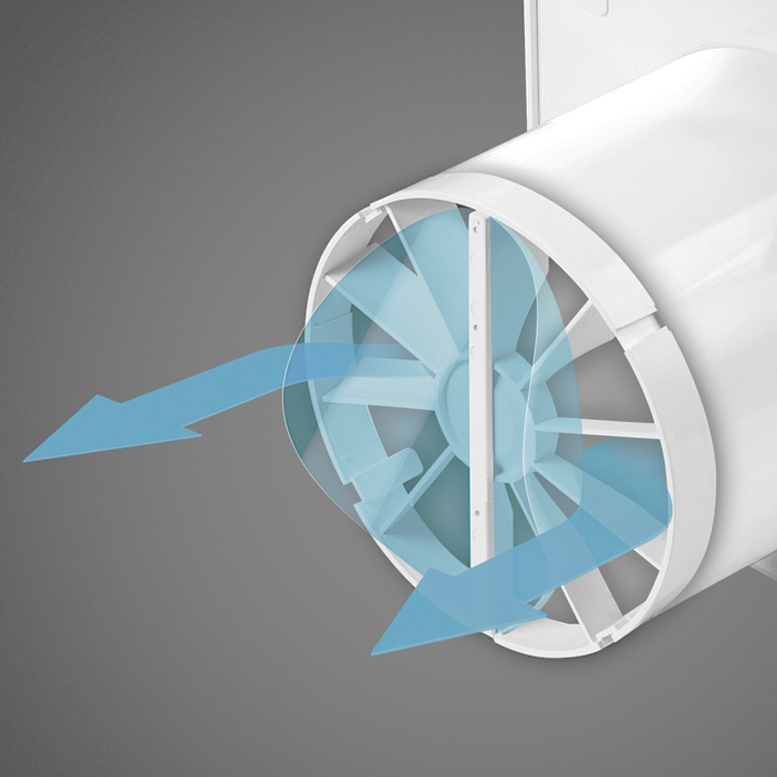

Другие вариантыПринцип работы этого устройства прост: при нормальном движении воздуха клапан открыт и создает небольшое сопротивление потоку воздуха. При возникновении обратной тяги он закрывается, предотвращая поступление посторонних запахов или холодного воздуха с улицы в помещение.
Неприятности, которые могут возникнуть
Вроде все понятно и логично: посторонние запахи в квартире — это очень неприятно. Опрокидывание тяги в частном доме не менее неприятно, но еще и опасно. В принципе, при правильно рассчитанной системе, таких явлений возникать не должно и с причинами возникновения надо бороться.
Но не у всех есть возможности и ресурсы. Проще поставить обратный клапан для вентиляции. Это так, но есть нюансы, которые стоит знать.
- Установленный в вентиляционное отверстие клапан мешает естественной вентиляции. Если вы хотите, чтобы работала естественная вытяжка, надо продумать подключение так, чтобы клапана не мешали.
- Даже «тихие» клапана из пластика, при закрытии хлопают, издавая порой довольно громкие звуки. Эти хлопки тем сильнее, чем сильнее тяга. При переменном ветре они очень сильно раздражают. Так что надо будет что-то придумать, чтобы клапан был «тише».
- Это самый тихий клапан — эластичная мембрана, но не слишком надежный
- Некоторые вентиляторы или кухонные вытяжки имеют встроенный обратный клапан. Если штатный вас по каким-то причинам не устраивает, его надо удалить. Тогда можно ставить отдельный. Два клапана на одном канале могут «не ужиться». Вернее, вытяжной канал вряд ли будет работать.
- Для нормальной работы обратный клапан надо регулярно обслуживать — чистить, проверять, смазывать оси.
С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.
С учетом того, что к нему не всегда легко подобраться — это как минимум, неудобно. Так что предусмотрите возможность доступа для чистки и ревизии.Как видите, поставить обратный клапан на вентиляцию — не значит решить проблему раз и навсегда. Придется следить за состоянием системы и мириться с недостатками этого решения.
Виды
Обратный клапан на вентиляцию может быть сделан из металла или пластика. Металл — это чаще всего оцинкованная, реже — нержавеющая сталь. Есть еще немногочисленная группа с пластиковым корпусом и металлической заслонкой — называется чаще всего «комбинированный обратный клапан для вентиляции».
Обратный клапан на вентиляцию делают из пластика и металлаКак выбрать по этому признаку? Просто. Выбираете тот материал, из которого у вас сделан воздуховод. Могут быть модели круглого или квадратного сечения. Тут снова-таки выбираем ту же форму, что и у имеющихся/планируемых воздуховодов. Благо, размеры соответствуют стандартным трубам, используемым для воздуховодов.
Способ открывания
Открываются обратные клапаны могут по-разному:
- Ручные. Заслонки открываются или закрываются вручную, для этого у них есть специальный рычаг. Это не слишком удобно, кроме того, из-за конструктивных особенностей они не отличаются герметичностью, так что полностью блокировать проникновение посторонних запахов не могут.
- С электроприводом. Принудительно открываются одновременно с включением вентилятора или вытяжки. Пригодны только для систем вентиляции с принудительным удалением воздуха (без естественной циркуляции).
- Механические. Самый распространенный тип. Открываются и закрываются от движений воздуха. Ставятся как в паре с вентилятором или вытяжкой, так и на естественную вентиляцию.
Ручной обратный клапан можно поставить на вытяжную трубу с принудительным отведением воздуха, выходящую на улицу. Так иногда делают — выводят не в вентканал, а на улицу через стену.
Самые распространенные — механические обратные клапаны. Их устанавливают примерно в 90% случаев. Конструктивно они могут быть разных видов. Вот о них и поговорим подробнее.
Формы механических клапанов
В обратном клапане могут быть установлены разные заслонки. От формы заслонки во многом зависит усилие, при котором она будет отодвигаться. Если клапан будет работать с вентилятором или вытяжкой, важно чтобы самый слабый режим работы вентилятора мог открыть заслонку. Говорят, что вентилятор должен продавить клапан. Если вы хотите сохранить естественную вентиляцию, необходимо чтобы заслонка могла «сработать» даже от несильного движения воздуха.
Конструкции и формы механических обратных клапанов для вентканалов могут быть такими:
Выбрать клапан на вентиляцию, действительно, непросто. Если руководствоваться тем, что использует большинство — придется остановиться на хлопушке. При всех ее недостатках, она работает надежнее, открывается даже при естественной вентиляции. Наиболее эффективный способ сделать хлопушку тише — взять силиконовый герметик, нанести его на упорное кольцо на корпусе (на диск не наносить, так как он станет тяжелее, значит, его будет сложнее повернуть). Диск клапана смазать мыльным раствором и прижать его к кольцу герметика — до начала полимеризации. Затем клапан отодвигаем, получаем уплотнительное кольцо, которое гасит хлопки. Результат — практически беззвучное закрытие, причем почти герметичное.
Клапан на вентиляцию: где и как поставить
Если система вентиляции сделана без использования вентиляторов и вытяжек с двигателями, она называется естественной.
Чтобы все работало, для перекрытия обратной тяги устанавливают клапана сразу на выходе каналов. Для сохранения нормальной циркуляции желательно не использовать решетки, перекрывающие клапан. Да, такой вариант смотрится лучше, но вентиляция при этом страдает. Скорее всего, работать при небольшой тяге она просто не будет.
Если вы все-таки хотите установить декоративную вентиляционную решетку перед клапаном, придется мириться с ухудшением вентиляции, более медленным удалением запахом и излишней влажности. Помочь может только установка решетки/клапана большего диаметра, чем по расчету. В этом случае воздухообмен не пострадает.
Естественная вентиляция работает за счет перепада температур и разности давленияВ случае с принудительной вентиляцией, обратный клапан может стоять либо перед, либо после вентилятора. Этот выбор зависит от типа системы и вентилятора. Так как канальные модели вентиляторов в частных системах используют редко, обычно получается, что заслонка стоит после вентилятора в трубе.
Насколько далеко — неважно. Основной критерий выбора места установки — удобство обслуживания, так как заслонку придется периодически чистить и проверять.
Установка на кухне с вытяжкой
При установке принудительной вытяжки в кухне, многие хотят сохранить и естественную вентиляцию. Для этого потребуется установить на входе в вентиляционный канал тройник. К одному его входу подключить вытяжку с обратным клапаном, во второй поставить только обратный клапан. Как видите, система не слишком сложная, но работает.
Как подключить вытяжку, чтобы осталась естественная вентиляция
Почему на вытяжке тоже должен тоже стоять обратный клапан? Потому что если его не будет, обратный поток воздуха может проходить через вытяжку. Да, это будет не каждый раз, но при сильном потоке — будет.
При устройстве этого узла старайтесь сделать так, чтобы обратный клапан на вентиляцию был расположен как можно выше под потолком. В результате отводится будет самая теплая и самая влажная часть воздуха, что для кухни очень важно.
Для ванной и туалета
Вентиляция санузла может иметь собственный вытяжной канал — тогда все легко, просто и понятно. Перед входом в вентканал ставим обратный клапан для перекрывания потока воздуха, который будет двигаться в помещение. Но далеко не все квартиры могут похвастаться индивидуальными шахтами для ванной и туалета. В некоторых домах старой планировки, вытяжной канал есть только в туалете. Вентиляцию ванной делают проведя короб через стену. В этом случае обратный клапан на вентиляцию ставим не только на выход в вентканал, но и в канале между ванной и туалетом. Это предотвратит попадание неприятных запахов в ванную.
Как поставить обратный клапан на вентиляцию в раздельном санузле с одним вентканаломВстречается еще более печальная ситуация: когда вытяжной канал вообще один и он находится на кухне. Собственно, логика установки не меняется — надо поставить устройства так, чтобы запахи из одного помещения не попадали в другое.
Один обратный клапан для вентиляции ставят на отвод к купольной вытяжке (или на канал, который отводит воздух из кухни), второй — на трубу, которая идет от ванной. Как видите, если понять логику работы, можно и самому определить наиболее удачное место установки.
Вентилятор Era 4C-02 с обратным клапаном и выключателем
Вентилятор Era 4C-02 с обратным клапаном и выключателем используется для вытяжной вентиляции помещений туалета, ванной комнаты или кухни. Устанавливается патрубком внутрь существующей вытяжной шахты, к поверхности стены крепится с помощью четырех шурупов. Допускается потолочный монтаж, в этом случае патрубок вентилятора и шахта соединяется с помощью небольшого воздуховода.
Данная модель оборудована тяговым выключателем и обратным клапаном. Может удалять воздух с максимальной производительностью 97 м3/ч. Диаметр патрубка 100 мм.
Основные свойства
- Встроенный обратный клапан
- Цепочка-выключатель
- Световая индикация работы
- Монтаж четырьмя шурупами
- Защита от перегрева двигателя
- Изготовлен из АБС-пластика
- Может работать постоянно или включаться периодически
- Простое обслуживание
- Класс защиты IP24 для вентиляции ванной
- Гарантия 5 лет
Технические характеристики
| Напряжение, В: | 220 |
| Потребляемая мощность, Вт: | 14 |
| Производительность, м3/ч: | 97 |
| Уровень шума на расстоянии 3 метра, дБ(А): | 35 |
| Диаметр подключения, мм: | 100 |
| Длина патрубка, мм: | 55 |
| Масса, кг: | 0,44 |
Чертеж и размеры
| A | X | E | ⌀d | C | |
| 150 | 135 | 55 | 100 | 22 | 8 |
*толщина обратного клапана (у моделей с такой опцией)
Схема подключения
S1 – автомат защиты
S3 – встроенный выключатель
М – вентилятор
Как установить
Вентилятор устанавливается напрямую в вытяжную шахту, если это настенный монтаж.
Для удаленного монтажа необходимо использовать небольшой гибкий или жесткий воздуховод, который соединит патрубок вентилятора и вытяжную шахту.
Длина воздуховода должна быть не более 0,5 метра. Чем больше длина воздуховода, тем выше уровень шума и ниже производительность.
Все соединения рекомендуется герметизировать для предотвращения потерь воздуха и сохранения мощности вытяжки.
Порядок подключения
- снимите лицевую панель
- установите выключатель S3 в корпус
- подсоедините провода, вставив штыревые наконечники 3 к выключателю S3
- снимите с проводов изоляцию на длину 7 мм
- проведите провод питания через отверстие 1 на корпусе вентилятора
- вставьте провод в клеммную коробку X и зажмите провода винтами
- закрепите провод с помощью зажима для кабеля 2
- поставьте на место клеммник и прикрепите лицевую крышку к корпусу с помощью винта.
Гарантия
Производитель гарантирует нормальную работу вентилятора в течение 5 лет со дня продажи в розничной торговой сети при условии выполнения правил транспортирования, хранения, монтажа, эксплуатации и других требований настоящей инструкции.
Документация
Инструкция в формате pdf, при клике на изображение паспорт откроется в новой вкладке.
Производительность
:
97 м³/ч
Диаметр:
- 100 мм
Шнурковый выключатель
:
есть
