Содержание

Вентилятор среднего давления, центробежные вентиляторы химически стойкие

Вентилятор

Устройство состоит из вращающегося колеса с установленными лопатками захвата и подачи воздуха (а), спирального кожуха (б) и станины (в). Лопатки зафиксированы между передним и задними дисками вращающегося колеса, могут быть с регулируемым или стационарным углом наклона. Некоторые варианты вентилятора имеют только одно колесо (заднее), к которому прикреплены лопатки. Колеса могут быть сборными или литыми, конкретный выбор зависит от условий эксплуатации механизма. В последнее время широко распространены колеса, на которых лопатки вставлены при помощи специальных шипов. Такое инженерное решение дает возможность по мере необходимости легко изменять их угол наклона. Кроме того, эта схема сборки повышает точность размеров, за счет чего улучшаются показатели аэродинамической устойчивости.

Правые и левые вентиляторы

Зазор между входным патрубком и передней частью колеса вентилятора среднего давления не может превышать 1% диаметра, в

противном случае резко понижаются эксплуатационные характеристики – даже небольшое количество попадающего в щель воздуха в общем количестве становится значительным из-за высоких значений разрежения. Наиболее высокие показатели имеют те вентиляторы, колеса которых насажены непосредственно на валы электрических двигателей. Если это невозможно по каким-либо техническим или конструкционным причинам, то можно купить соединение привода с ведомыми элементами, сделанным посредством промежуточных валов и шкивов.

В зависимости от направления движений колеса по отношению к кожуху устройства могут быть правыми или левыми. Это правило обязательно следует выполнять во время подключения электрических двигателей, в противном случае эффективность работы вентиляторов стремится к нулю.

Существующее разделение вентиляторов по величине создаваемого давления носит условный характер. При уменьшении или увеличении количества оборотов один и тот же радиальный вентилятор может создавать различные давления. Деление имеет обоснование только в связи с начальной прочностью колес, вентилятор центробежный среднего давления имеет более прочное колесо. Оно проектируется для работы на повышенных скоростях, в связи с чем на стадии разработки принимает комплекс мер по увеличению его механической устойчивости.

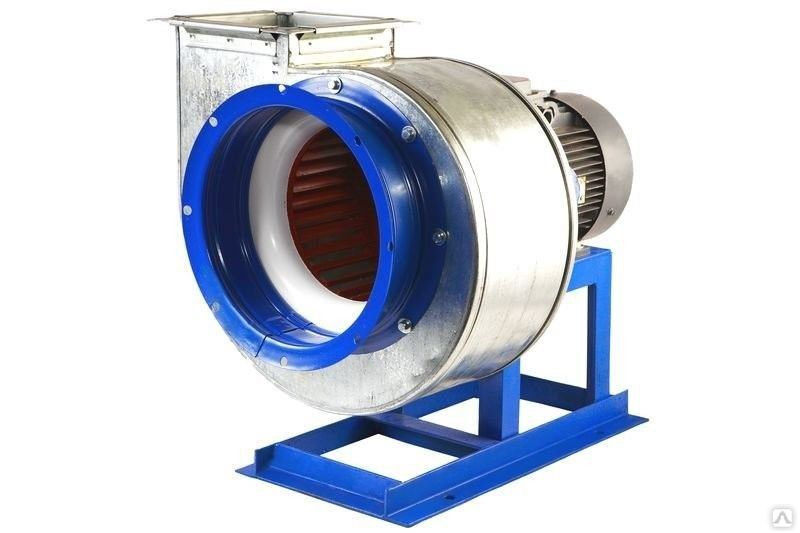

Вентилятор центробежный среднего давления

Агрегаты, используемые для удаления дыма, называются дымовыми, ели они перемещают загрязненный воздух, то называются пылевыми. За счет проектирования сериями потребитель имеет возможность выбирать устройства с широкими пределами производительности. Серия состоит и различных по размерам, но однотипных по устройству вентиляторов. Вентилятор центробежный среднего давления имеет относительно меньший диаметр входного отверстия и меньшее количество лопаток, чем вентилятор низкого давления. За счет этого повышается общая жесткость конструкции, а это дает возможность увеличивать скорость вращения колеса до 50 м/с. Если устройства имеют передний диск, то прочность механизма еще более увеличивается. Такие радиальные вентиляторы среднего давления могут использоваться не только для отсоса чистого воздуха, их рекомендуется купить для удаления механических загрязнителей.

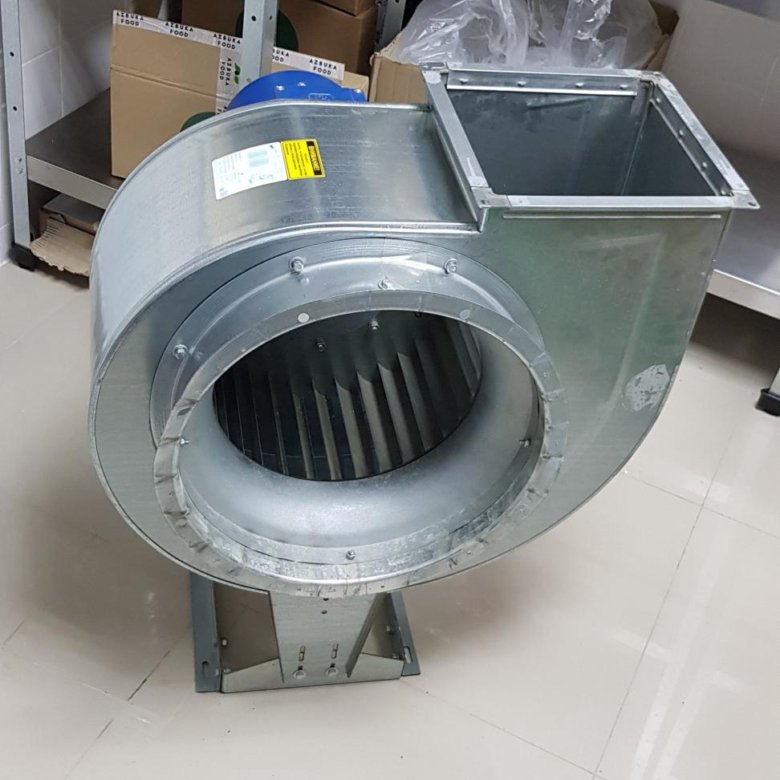

Радиальный вентилятор среднего давления

Изменение количества и геометрии лопаток, диаметра колеса и размеров кожуха оказывает решающее влияние на показатели

Треугольники скоростей на лопатке вентилятора ВР 1

производительности и эффективности. Радиальный вентилятор среднего давления рассчитывается по нескольким элементам, главным из которых считается рабочее колесо.
Расчет рабочего колесаТолько эта деталь вентилятора среднего давления придает воздушному потоку кинетическую энергию, все остальные лишь понижают ее первоначальные значения. Во время расчетов абсолютную скорость движения воздуха по правилу параллелограмма разлагают на две составляющих.

Переносная скорость. Направлена по касательной траектории к окружности колеса, рассчитывается по формуле в зависимости отдиаметра и числа оборотов колеса в минуту.
Относительную. Направляется по касательной прямой к лопатке в каждой конкретной точке.

Приращение полного давления, создаваемого вентилятором, равняется сумме увеличения динамического и статического давления воздуха.

Форма лопаток вентилятора ВР 1

На рисунке «а» указано движение воздушных потоков вдоль лопатки, на рисунке «б» указано направление воздуха во время входа на лопатку, а на рисунке «г» скорость воздушного потока при выходе с лопатки. В соответствии со вторым законом механики, приложенный к воздушному потоку момент, равный моменту на валу ротора, вызывает такое же изменение момента потока воздуха. С учетом полученных данных выбирается оптимальная форма лопаток вентилятора среднего давления.

Они могут быть загнутыми вперед (а), радиальными (б) или загнутыми назад (в).
Расчет кожухаКожух вентилятора среднего давления собирает сбегающие с лопаток потоки воздуха и направляет их к выходу.

Построение спирального кожуха ВР 300-45

Профиль элементов напоминает спираль Архимеда, построение спирали делается с помощью конструкторского квадрата. Для преобразования динамического давления закручивания воздушного потока в статическое используется спрямляющий аппарат, состоящий из плоских лопаток, смонтированных в продольные каналы. Цена вентиляторов со спрямляющим аппаратом выше.

На прочность кожухи радиальных вентиляторов среднего давления рассчитываются по упрощенной схеме, толщина стенок выбирается только по конструктивным соображениям в зависимости от веса установленного оборудования и возможных вибрационных усилий. Мы изготавливаем кожухи из различных марок полимеров повышенной прочности, при этом конкретный выбор учитывает наличие в воздухе различных агрессивных химических соединений. Для вентиляторов, перемещающих воздух с твердыми взвешенными частицами, показатели толщины кожуха дополнительно увеличиваются для предупреждения быстрого истирания. При перемещении взрывоопасных газов принимаются меры по предупреждению образования искр.

Аэродинамический расчетПозволяет получить данные о движении воздушных потоков при различных режимах работы вентиляторов. На основании полученных параметров определяется оптимальная геометрия лопаток, диаметр колеса и линейные размеры кожуха.

Аэродинамическая схема центробежного вентилятора ВР 1

График воздушных потоков ВЦ 14-46-2
График воздушных потоков ВЦ 14-46-2,5
График воздушных потоков ВЦ 14-46-5

График воздушных потоков ВЦ 14-46-4
График воздушных потоков ВЦ 14-46-8
График воздушных потоков ВЦ 14-46-3,15
График воздушных потоков ВЦ 14-46-6,3

Технические характеристикиТехнические характеристики вентиляторов графически показывают связь между главными параметрами функционирования устройства.

Полная характеристика при неизменном числе оборотов колеса показывает зависимость между производительностью с одной стороны и давлением и мощностью с другой.

Технические характеристики вентилятора ВЦ-14-46

Типоразмер вентилятора	Электродвигатель		Частота вращения рабочего колеса, мин¹	Параметры в рабочей зоне
Типоразмер вентилятора	Типоразмер	Мощность, кВт	Частота вращения рабочего колеса, мин¹	Производительность, тыс.м³/час	Полное давление, ПА
ВЦ 14-46 № 2	АИР56В4	0,18	1330	0,6-0,9	260-270
	АИР63А4	0,25	1330	0,6-1,15	260-265
	АИР63В4	0,37	1330	0,6-1,15	260-265
	АИР80А2	1,5	2850	1,3-2,0	1200-1250
	АИР80В2	2,2	2850	1,3-2,5	1200-1200
ВЦ 14-46 №2,5	АИР71А4	0,55	1350	1,1-1,8	430-500
	АИР71В4	0,75	1350	1,1-2,2	430-510
	AИP90L2	3	2850	2,4-2,7	1950-2000
	АИР 1OOS2	4	2850	2,4-3,4	1950-2200
	AHP100L2	5,5	2850	2,4-4,4	1950-2300
ВЦ 14-46 №3,15	АИР71В6	0,55	920	1,5-2,7	330-370
	АИР80А6	0,75	920	1,5-3,5	330-360
	АИР80В4	1,5	1400	2,3-3,5	800-880
	AИP90L4	2,2	1400	2,3-5,1	800-850
ВЦ 14-46 №4	AИP90L6	1,5	930	3,5-5,2	550-620
	AИP100L6	2,2	930	3,5-7,3	550-630
	AИP100L4	4	1430	5,2-6,0	1320-1400
	АИР112М4	5,5	1430	5,2-8,3	1320-1520
	АИР13254	7,5	1430	5,2-8,8	1320-1550
ВЦ 14-46 №5	АИР112MB	4	970	6,0-8,4	950-1070
	АИР13256	5,5	970	6,0-11,5	950-1120
	АИР132М6	7,5	970	6,0-14,5	950-1180
	АИР132М4	11	1460	9,0-11,0	2200-2350
	АИР16054	15	1460	9,0-14,5	2200-2500
	АИР160М4	18,5	1460	9,0-17,0	2200-2550
	АИР18054	22	1460	9,0-20,0	2200-2500
	АИР180М4	30	1460	9,0-23,0	2200-2400
ВЦ 14-46 №6,3	АИР132М8	5,5	730	9,2-13,0	890-980
	АИР16038	7,5	730	9,2-17,0	890-1040
	АИР160М8	11	730	9,2-23,0	890-1020
	АИР16056	11	975	12,3-15,0	1580-1700
	АИР160М6	15	975	12,3-19,5	1580-1800
	АИР180М6	18,5	975	12,3-24,0	1580-1820
	АИР200М6	22	975	12,3-28,0	1580-1800
ВЦ 14-46 №8	АИР180М8	15	735	19,0-22,5	1430-1530
	АИР200М8	18,5	735	19,0-27,5	1430-1620
	AИP200L8	22	735	19,0-32,0	1430-1640
	АИР225М8	30	735	19,0-41,0	1430-1630
	АИР225М6	37	985	24,5-31,0	2600-2750
	АИР180М6	18,5	985	24,5-37,0	2600-2850

*Рекомендуется применять виброизоляторы только при комплектации двигателями на 3000 мин^-1.

Габаритные размеры ВЦ 14-46

№ вент.	Размеры, мм
№ вент.	A	A1	A2	A3	A4	a1	a2	Lmax	I	h	L1	L1
2	130	100	100	170	170	140	140	533	111	250	25	250
2,5	162	100	100	205	205	175	175	625	140	320	35	300
3,15	205	200	200	255	255	221	221	625	162	410	93	400
4	260	200	200	310	310	280	280	820	192	520	110	500
5	324	300	300	380	380	350	350	1025	252	650	93	600
6,3	410	400	400	470	470	441	441	1250	298	720	113	700
8	520	600	600	600	600	560	560	1470	378	905	212	1050
№ вент.	Размеры, мм								N	n	n1	n2
№ вент.	L3	D	D1	d	d1	d2	t1	T2	N	n	n1	n2
2	200	203	230	7	7	10	85	85	8	8	1	1
2,5	260	253	280	7	7	10	100	100	8	8	1	1
3,15	220	318	345	7	7	10	100	100	8	12	2	2
4	290	405	430	7	7	10	100	100	8	12	2	2
5	410	510	530	7	7	15	100	100	16	16	3	3
6,3	510	640	660	7	7	15	100	100	16	20	4	4
8	606	820	850	11	11	15	150	150	16	16	4	4

Технические характеристики вентиляторов позволяют графически отображать зависимость между основными показателями его

Полная характеристика вентилятора

работы. Самой важной считается кривая зависимости давления воздушного потока и производительности p–Q (напорная характеристика). Все остальные характеристики (N-Q и µ-Q) принято строить на том же графике, при этом показатель производительности откладывается по оси абсцисс, а остальные по оси ординат.

Имея полные характеристики можно точно подобрать радиальный вентилятор с учетом существующих требований

Характеристика p–Q

и особенностей эксплуатации. Рассчитать теоретически полную характеристику ввиду большой математической сложности невозможно, в связи с этим данные снимают в лабораторных условиях.

С учетом конструктивных особенностей вентиляторов центробежных среднего давления при изменении производительности потери давления меняются очень неравномерно, на стабильность работы устройства при различных режимах указывают плавные кривые. Наличие резких впадин или подъемов свидетельствует о

Характеристика в квадрантах ВЦ 14-46 1

неустойчивости функционирования на некоторых оборотах, цена этих агрегатов падает. В большинстве случаев работа вентилятора рассматривается при положительных значениях производительности, но при параллельном подключении нескольких устройств производительность может быть отрицательной. Такие характеристики называются характеристиками в квадрантах.

Одна серия вентилятора среднего давления создается в результате ступенчатого изменения размеров первоначального образца. При новых данных о размерах, количестве оборотов двигателя и плотности перемещаемого воздуха соответствующим образом перенастраиваются кривые на каждый радиальный вентилятор серии.

График	Пояснение
	Характеристика при пересчете по размерам вентиляторов центробежных среднего давления
	Характеристика при пересчете по оборотам вентилятора центробежного

Во время подбора конкретного вентилятора лучше пользоваться характеристиками вентиляторов, построенными при различных значениях оборотов рабочего колеса.

Методы контроля

Контроль параметров вентиляторов центробежных производится согласно положениям ГОСТ 15.001. Испытания выполняются на специально оборудованных стендах, имеющих аттестованные средства измерения. Габаритные и установочные размеры, значение радиальных и осевых зазоров между коллектором корпуса и рабочим колесом должны отвечать требованиям технической документации предприятия. Для проверки показателей радиального биения используются стенды. При этом скорость вращения колеса с лопастями должна на 10% превышать максимальные расчетные показатели. Аэродинамические, вибрационные и акустические параметры проверяют по инструкции, прописанной в ГОСТ 12.2.028.

Качество балансировки рабочего колеса вентиляторов центробежных среднего давления оценивается по показателям остаточного дисбаланса, данные берутся с показателей вибрации подшипников. Нормированию подлежит класс точности для каждого вентилятора, при этом могут учитываться технические возможности оборудования предприятия. Контроль вибрации рабочего колеса производится только после его испытания на прочность, во время расчетов усчитываются требования ГОСТ 22061. По требованию заказчиков может измеряться вибрация вентиляторов в местах фиксации. Такие замеры выполняются в тех случаях, когда в местах монтажа требуется выдерживать жесткие показатели по шумности.

В паспорте на вентилятор среднего давления указываются рекомендации по монтажу, подключению и эксплуатации оборудования. Во время эксплуатации необходимо систематически заниматься техническим обслуживанием и производством планово-предупредительных ремонтов. Порядок, перечень операций и сроки указываются в нормативной документации.

Компания гарантирует полное соответствие вентилятора центробежного техническим параметрам. На каждый вентилятор выдается сертификат качества с указанием технических характеристик. Мы гарантируем соответствие вентиляторов требованиям действующих государственных стандартов и отраслевых нормативных актов. Гарантийная наработка на радиальный вентилятор устанавливается по техническим условиям каждого изделия, но не менее полной установленной наработки на отказ.

Для получения более подробных экономических и технических консультаций о вентиляторах среднего давления рекомендуется связаться с уполномоченными сотрудниками компании. Договор на производство заключается после согласования условий заказа между обеими сторонами. При желании можно купить готовое изделие, цена самая низкая в регионе.

Если вас интересует стоимость изготовления продукции, отправьте нам техническое задание на почту info@plast‑product.ru или позвоните по телефону 8 800 555‑17‑56

Вентиляторы среднего давления. ВЦ-14-46, ВР-280-46, ВР-300-45. Вентиляторы среднего давления. Вентиляторы ВЦ 14 46. Вентилятор ВР 280 46. Вентилятор ВР 300 45

Вентиляторы ВР 280 46
Радиальные вентиляторы
Автоматика – комплектующие вентиляции
Разарботка ТЗ
Кухонные вентиляторы
Проектирование, расчет, подбор вент оборудования
Проектирование
Вентиляторы ВР 300 45

Главная Магазин Вентиляция Вентиляционное… Вентиляторы… Вентиляторы среднего…

Вентиляторы среднего давления ВЦ 14 46, ВР-280-46, ВР-300-45. вентилятор радиальный среднего давления, радиальный вентилятор улитка, радиальный вентилятор среднего давления вц, вентиляторы радиальные среднего давления вц 14 46, вентилятор среднего давления, вентилятор центробежный среднего давления, вентилятор среднего давления вц, вентилятор радиальный среднего давления вр, Вентиляторы среднего давления наличие, вентилятор вр среднего давления, вентилятор среднего давления 5, вентилятор низкого и среднего давления, радиальные вентиляторы среднего давления, вентилятор среднего и высокого давления, высоко производительные вентиляторы среднего давления, Вентиляторы среднего давления цена, Вентиляторы среднего давления характеристики, вентилятор среднего давления описание, Вентиляторы среднего давления, Вентиляторы среднего давления купить, Вентилятор среднего давления параметры, ВЦ-14-46 2 5, ВЦ-14-46 3 15, ВЦ-14-46 2 0, ВЦ-14-46 4, ВЦ-14-46 5, ВЦ-14-46 6,3, ВЦ-14-46 8, ВР-280-46-2,5, ВР-280-46 3 15, ВР-280-46 2 0, ВР-280-46№4, ВР-280-46 5, ВР-280-46-6 3, ВР-280-46№8, ВР-300-45 2,5, ВР-300-45 3. 15, ВР-300-45-2,0, ВР-300-45-4,0, ВР-300-45№5, ВР-300-45-6,3, ВР-300-45-8,0, вентилятор ВЦ 14 46 2 5, вентилятор ВЦ 14 46 3 15, вентилятор ВЦ 14 46 2, вентилятор ВЦ 14 46 4.0, вентилятор ВЦ 14 46 5.0, вентилятор ВЦ 14 46 6,3, вентилятор ВЦ 14 46№ 8, вентилятор ВР 280 46 2,5, вентилятор ВР 280 46 3, вентилятор ВР 280 46 2 0, вентилятор ВР 280 46 4, вентилятор ВР 280 46 №5, вентилятор ВР 280 46 6 3, вентилятор ВР 280 46 8, вентилятор ВР 300 45 2,5, вентилятор ВР 300 45№3, вентилятор ВР 300 45 2, вентилятор ВР 300 45 4, вентилятор ВР 300 45 5, вентилятор ВР 300 45 6,3, вентилятор ВР 300 45 8

Вентиляторы среднего давления относятся к радиальным (центрбежным) с вынесенным из потока перемещения двигателем, создающие разность давления от 500 до 3000 Па.

К достоинствам вентиляторов среднего давления относится:

– производительность от 260 м3/час до 270 000 м3/час;

– диапазон давления 200 – 4000 Па

Вентилятор ВЦ 14-46

Вентилятор ВР 280-46

Вентилятор ВР 300-45

Радиальные вентиляторы ВЦ-14-46, ВР-300-45, ВР-280-46

Радиальные вентиляторы обладают хорошими характеристиками, высокой производительностью.

В системе вентиляции реализуют все необходимые производственные задачи общеобменного характера и технологические идеи вытяжки с производственных мест, постов, станков, ванн, емкостей, печей, мангалов и др. Высокие характеристики радиальных вентиляторов ВЦ-14-46, ВР-300-45, ВР-280-46 задается формой корпуса, трехфазным асинхронным двигателем и формой колеса. Вентиляторы среднего давления применяются в системе со средним статическим сопротивлением: – приточная и вытяжная система вентиляции, системы для подачи чистого воздуха с заданием температуры, легкие и средние системы аспирации, рециркуляция воздуха. К примеру: жилые здания, офисные помещения, промышленные или сельскохозяйственные предприятия, технологические (сборочные, перерабатывающие, изготавливающие, заготавливающие и т.д.) цеха, емкости, печи, сушилки. Везде, где человеку необходимо проводить, какие либо работы, ему нужно подать свежий воздух и убрать переработанный. При этом если тех. процесс содержит “много” выделений, будь то пар, гарь, газ, пыль, запах – необходима вытяжка оборудованная фильтрами, осушителями, скрубберами, плазменными фильтрами, газопромывателями, пылеотделители или комплексными системами очистки. Согласно СНИП, СП, ГОСТ или ТУ. Но как правило достаточно просто задать воздухообмен в помещении и условия труда значительно улучшатся. Безусловно, чем проще система, тем она быстрее создается.

Параметры вентиляторов ВЦ-14-46: характеристики и параметры ВЦ-14-46

Параметры вентилятора ВР-280-46

Опросный лист подбора вентилятора

Исполнение вентиляторов среднего давления:

Вентиляторы дополнительно до укомплектуются: гибкими вставками круглыми и прямоугольными, хомутами, виброизоляторами, щитами, датчиками, клапанами, шумоглушителями, преобразователями

КОНДИЦИОНЕРЫ НАСТЕННЫЕ | ПОЛУПРОМЫШЛЕННЫЕ | ПРОМЫШЛЕННЫЕ КОНДИЦИОНЕРЫ

ОЧИСТКА ВОЗДУХА ГИДРОФИЛЬТР ГАЗОПРОМЫВАТЕЛЬ СКРУББЕР ПЛАЗМЕННАЯ ОЧИСТКА ВОЗДУХА ПЛАЗМАИР

Фильтр рециркулятор

воздуха-угольный

ВЕНТУСТАНОВКИ ПРОИЗВОДСТВО, РАСЧЕТ, ПОСТАВКА: ПРИТОЧНО ВЫТЯЖНЫЕ

ВЕНТИЛЯТОРЫ: КАНАЛЬНЫЕ РАДИАЛЬНЫЕ СПЕЦИСПОЛНЕНИЯ

Изготовление кислотостойких вентиляторов среднего давления в СПб

ТИП	Модель (аналог)	Размерность
Вентилятор среднего давления, Т-ВЕНТ ВСД	ВР 280-46	От № 2. 0 до № 10

Вентиляторы Т-ВЕНТ ВСД предназначены для эксплуатации в вентиляционных системах с воздуховодами прямоугольного и круглого сечения. Корпус вентилятора (улитка) и рабочее колесо изготавливаются из химстойкого полимера. Колесо приводится в движение с помощью асинхронного электродвигателя, установленного снаружи и, таким образом, защищенного от воздействия перемещаемой агрессивной газовоздушной среды. Такое решение позволяет добиться длительного срока эксплуатации изделия и значительно упростить и удешевить обслуживание систем промышленной вентиляции.

В зависимости от условий работы, рабочей среды и эксплуатационных требований, для изготовления корпуса и рабочего колеса применяют полимеры:

Полипропилен (ПП)
Полиэтилен низкого давления (ПНД)
PVC (ПВХ, винипласт)
PPS (трудногорючий полипропилен)
PP-EL (антистатический полипропилен)
PVDF

Классификация материала рабочего колеса и улитки в зависимости от условий работы:

УСЛОВИЯ РАБОТЫ	ПП	ПНД	PVDF	PVC	PPS	PP-EL
Антистатический						+
Трудногорючий				+	+
Коррозионно-стойкий	+	+	+	+	+	+
Атмосферостойкий		+
Экстремальная химическая стойкость			+
Ударопрочнось, вандалоустойчивость	+	+

Основные характеристики химстойких вентиляторов среднего давления Т-ВЕНТ ВСД:

Материал корпуса и рабочего колеса	Химстойкий полимер (полипропилен, ПНД, PVC, PVDF)
Рабочая среда	воздушная с примесями паров кислот, щелочей в любых концентрациях и смесях.
Предельная температура воздушного потока	+ 140 °С при относительной влажности до 100 %.
Производительность, м³/час	570 — 94500.
Полное давление, Па	270 — 2900.
Диаметр рабочего колеса, мм	180 — 1000.
Мощность двигателя	0,18 — 110.
Климатическое исполнение	У2, У3, У4 по ГОСТ 15150. - При эксплуатации на открытом воздухе — обязательна защита от прямых солнечных лучей и осадков
Температурный диапазон окружающей среды	от -40°С до +40°С.

Конструктивное исполнение и присоединительные размеры вентиляторов указаны в нашем каталоге.

Показатели по аэродинамике , производительности и шуму соответствуют вентиляторам из углеродистой стали аналогичных типоразмеров.

Возможен подбор конкретного вентилятора по требуемым показателям химстойкости и производительности.

Дополнительно вентиляторы могут быть оснащены:

шумоглушителями;
канальными фильтрами;
электрическими нагревателями;
обратными клапанами;
устройствами плавного пуска;
устройствами регулирования частоты вращения;
смотровыми лючками;
датчиками виброскорости.

Основные показатели условий работы коррозионно-стойких вентиляторов

Рабочая температура перемещаемой среды:
от +5С до +130С, в зависимости от материала и диаметра рабочего колеса
Рабочая температура окружающей среды:
от -50С до +50С, в зависимости от материала корпуса и рабочего колеса

При наличии технологических или иных ограничений, возможно комбинированное исполнение химстойкого вентилятора, когда рабочее колесо изготавливается из нержавеющей стали с защитным покрытием, а улитка — из полипропилена или ПНД.

Конструктивное исполнение и присоединительные размеры кислотостойких вентиляторов аналогичны таковым в цельнометаллическом исполнении.

Показатели по аэродинамике , производительности и шуму соответствуют вентиляторам из углеродистой стали аналогичных типоразмеров. Полные характеристики на интересующую модель предоставляются по запросу.

Схемы подключения, габаритные размеры, присоединения, варианты исполнения аналогичны вентиляторам с металлическими рабочими колесами.

Данные для подбора вентилятора по требуемым показателям химстойкости и производительности:

Производительность, м3/ч
Полное давление, Па
Напряжение сети, В
Состав среды (по возможности — химическая формула)
Концентрация (по возможности)
Температура рабочей среды
Частотное регулирование (да/нет)

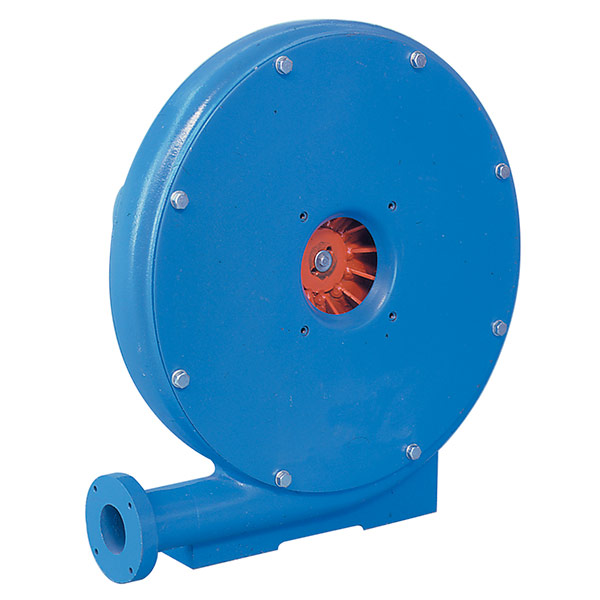

В.И.М.Е.К. | Промышленные вентиляторы со средним давлением

Среднее давление

Промышленный вентилятор с обратным изогнутым вентилятором или вперед открытым изогнутым вентилятором

Вентиляторы непосредственно связаны : в стандартной выполнении температура жидкости не должна превышать 80 ° C, в то время как в Высокотемпературное исполнение с охлаждающим вентилятором, температура жидкости не должна превышать 150 °C.

Вентиляторы с ременным приводом : в стандартном исполнении температура жидкости не должна превышать 90°C, а в высокотемпературном исполнении с охлаждающим вентилятором температура жидкости не должна превышать 350°C. Также доступны в стандартном исполнении для температур до 400°C.

Для ознакомления со специфическими характеристиками всех серий вентиляторов мы приглашаем вас ознакомиться с соответствующими страницами и каталогами. Для получения дополнительной информации, не стесняйтесь обращаться к нам!

EU – EUM – MPR – TR – MPRc – EUc – EUMc – TRc СЕРИЯ: для всасывания очень запыленного воздуха, содержащего различные типы материалов во взвешенном состоянии. Главной особенностью этих типов вентиляторов является сочетание высокой производительности (за счет использования ротора с перевернутыми лопастями, специального профиля) с всасыванием запыленных жидкостей или жидкостей, содержащих сыпучие материалы. Кроме того, эти вентиляторы характеризуются очень плоской кривой потребляемой мощности, чтобы не перегружать двигатель ни при работе с открытыми воздухозаборниками. Устанавливаются в столярных цехах для транспортирования опилок и стружки, кроме нитевидного материала, в машиностроении для всасывания металлической стружки, в пневмотранспорте цементных заводов, мельниц, комбикормовых, фабрик, кожевенных заводов, в текстильной и химической промышленности и в целом. во всех тех применениях, где необходимо транспортировать вредный воздух с низким и средним давлением. Центробежные вентиляторы с загнутыми назад лопатками или центробежные вентиляторы с радиальными лопастями, отвечающие минимальным требованиям к эффективности, требуемым ERP 2015 (Ntarget = 64).

TPA – TQ СЕРИЯ: для всасывания очень запыленного воздуха, содержащего различные типы материалов во взвешенном состоянии. Эти типы вентиляторов в основном используются в следующих отраслях промышленности: столярные работы (для транспортировки опилок и древесной стружки), кожевенные заводы (для транспортировки обрезков и кожной стружки), производство пластмассовых изделий (для транспортировки гранулята). Центробежные вентиляторы с загнутыми вперед лопатками или центробежные вентиляторы с радиальными лопастями, отвечающие минимальным требованиям к эффективности, требуемым ERP 2015 (Ntarget = 49). Эти вентиляторы предназначены для транспортировки материалов, и по этой причине они не могут соответствовать ограничениям энергоэффективности.

TF – TFc – TG – TGc – TH – THc СЕРИЯ: для аспирации очень запыленного воздуха, содержащего различные типы материалов. Уровень использования этой серии вентиляторов чрезвычайно высок в следующих отраслях: лесопильные/столярные цеха для транспортировки опилок и щепы, кожевенные заводы для транспортировки обрезков кожи и стружки, переплетные цеха для транспортировки бумажных отходов, текстильная промышленность. для транспортировки отходов пряжи и длинных волокон, промышленности по переработке пластмасс для транспортировки гранулята и обрезков нейлона, для загрузки твердых горючих материалов в котлы и т. д. Эти вентиляторы также могут использоваться как измельчители бумаги высокой надежности, за счет применения специального адаптера к крыльчатке вентилятора, не влияющего на характеристики воздуха. Наш технический офис всегда к вашим услугам.

Центробежные вентиляторы с загнутыми вперед лопатками или центробежные вентиляторы с радиальными лопастями, отвечающие минимальным требованиям к эффективности, установленным ERP 2015 (Ntarget = 49). Эти вентиляторы предназначены для транспортировки материалов, и по этой причине они не могут соответствовать ограничениям энергоэффективности.

TTRc СЕРИЯ: Центробежные вентиляторы этой серии подходят для всасывания древесной стружки, обрезков бумаги и волокнистых материалов в целом. Колесо с радиальными лопастями открытое . Кривая поглощаемой мощности увеличивается до свободного горла, и предлагается дополнительно выбрать двигатель с мощностью 25%, чтобы исправить ошибки, если они есть, в оценке утечек в контуре. Их собирают в столярных, кожевенных, бумажных, фабриках, переплетных мастерских и во всех тех случаях, когда обычное колесо может быть легко заблокировано. Центробежные вентиляторы с загнутыми вперед лопатками или центробежные вентиляторы с радиальными лопастями, отвечающие минимальным требованиям к эффективности, требуемым ERP 2015 (Ntarget = 49).. Эти вентиляторы предназначены для транспортировки материалов, и по этой причине они не отвечают требованиям энергоэффективности.

ТОП

Чудесная безмятежность овладела всей моей душой, как эти сладостные весенние утра, которыми я наслаждаюсь всем сердцем. Я один и чувствую прелесть существования в этом месте, созданном для блаженства таких душ, как моя.

Я так счастлив, мой дорогой друг, так поглощен утонченным смыслом простого безмятежного существования, что пренебрегаю своими талантами. В настоящий момент я был бы не в состоянии нанести ни одного штриха; и все же я чувствую, что я никогда не был большим художником, чем теперь.

Когда, в то время как прекрасная долина изобилует паром вокруг меня, и меридианное солнце освещает верхнюю поверхность непроницаемой листвы моих деревьев, и лишь несколько случайных отблесков проникают во внутреннее святилище, я бросаюсь вниз среди высокой травы журчащим ручьем; и, когда я лежу близко к земле, я замечаю тысячи неизвестных растений: когда я слышу жужжание маленького мира среди стеблей и знакомлюсь с бесчисленными неописуемыми формами насекомых и мух, тогда я чувствую присутствие Всевышнего, сотворившего нас по своему образу.

Duis dictum tristique lacus, id placerat dolor lobortis sed. In nulla lorem, accumsan sed mollis eu, dapibus non sapien. Curabitur eu adipiscing ipsum. Mauris ut dui turpis, vel iaculis est. Morbi molestie fermentum sem quis ultricies. Маурис aclacinia sapien. Fusce ut enim libero, vitae venenatis arcu. Cras viverra, libero a fringilla gravida, dolor enim cursus turpis, id sodales sem justo sit amet lectus. Fusce ut arcu eu metus lacinia commodo. Proin cursus ornare turpis, et faucibus ipsum egestas ut. Maecenas aliquam sucipit ante non consectetur. Etiam quis metus a dolor vehicula scelerisque.

Nam elementum consequat bibendum. Suspendisse id Semper Odio. Sed nec leo vel ligula cursus aliquet a nec nulla. Sed eu nulla quam. Etiam quis est ut sapien volutpat vulputate. Cras in purus quis sapien aliquam viverra et volutpat ligula. Vestibulum condimentum ultricies pharetra. Etiam dapibus cursus ligula quis iaculis. Mauris pellentesque dui quis mi fermentum elementum sodales libero consequat. Duis eu elit et dui varius bibendum. Sed interdum nisl in ante sollicitudin id facilisis tortor ullamcorper. Etiam scelerisque leo vel elit venenatis nec condimentum ipsum molestie. In hac Habitasse Platea dictumst. Sed quis nulla et nibh aliquam cursus vitae quis enim. Меценат eget risus turpis.

Осевые вентиляторы среднего давления ВЕНТС ВПВО

Описание

НАЗНАЧЕНИЕ	РАБОЧЕЕ КОЛЕСО
Вентиляторы применяются: в составе системы дымоудаления для наддува воздуха для создания положительного перепада давления воздуха в ограждениях лестничных клеток, тамбуров и шахт лифтов, для предотвращения распространения дыма в помещениях, для защиты людей, пользующихся путями эвакуации, от опасностей пожара и создания условий для противопожарные мероприятия. в системах общеобменной вентиляции производственных, административных и жилых зданий.	В зависимости от размера и требуемой производительности вентиляторы оснащены рабочими колесами с 6 или 8 лопастями с углом наклона от 20° до 50° с вариацией от 2,5 до 5° для обеспечения точного согласования вентиляторов с рабочей точкой. Специально разработанные лопасти крыльчатки обеспечивают высокую эффективность вентилятора при низком уровне шума. Крыльчатки динамически сбалансированы. Небольшой вес и малый момент инерции рабочего колеса позволяют сократить время пуска вентилятора. Лопасти вентилятора могут быть изготовлены из следующих материалов: ПАГ – полиамид, армированный стекловолокном; АЛ – алюминий. Уточняйте материал лезвия при оформлении заказа.
ДИЗАЙН
№ Металлический корпус с завальцованными фланцами обеспечивает исключительную жесткость и минимальные зазоры между корпусом и лопастями. В корпусе имеется смотровой люк для удобства обслуживания. Все компоненты корпуса покрыты порошковой краской для лучшей защиты от воздействия окружающей среды. Вес вентиляторов может отличаться от указанного в каталоге и зависит от используемых комплектующих (двигатель, клеммная коробка и т.д.).
	ДВИГАТЕЛЬ
	Вентиляторы оснащены трехфазными (400 В/50 Гц) односкоростными 2-, 4- или 6-полюсными электродвигателями. Степень защиты электродвигателя от пыли – IP55.
УСТАНОВКА
Вентиляторы могут быть установлены на любой плоской поверхности или непосредственно в вентиляционном канале. Устройства подходят как для горизонтальной, так и для вертикальной конфигурации. Для установки в воздуховоде требуются фланцы для крепления вентилятора к воздуховоду.	Для крепления вентилятора к полу, стене или потолку используйте держатели O-VO (не входят в стандартную комплектацию, приобретаются отдельно). Агрегаты подходят для установки на крышах и обеспечивают прямую подачу наружного воздуха на лестничные клетки.
Установка вентилятора без воздуховода вверх по потоку Осевые вентиляторы без воздуховода должны быть оснащены входным конусом ВК-ВО для улучшения параметров воздушного потока.	Установка вентилятора в систему воздуховодов: Для обеспечения равномерного потока воздуха перед вентилятором должен располагаться прямой участок воздуховода с площадью поперечного сечения, равной половине площади поперечного сечения вентилятора. Длина участка воздуховода должна быть 3 ÷ 4 D (D – внутренний диаметр вентилятора). Длина прямого участка воздуховода после вентилятора должна быть 1,5 ÷ 2 D. Уменьшение рекомендуемых значений длины воздуховода приводит к падению напора и производительности вентилятора. Для снижения шума и вибрации используйте гибкие соединения VVGF .
Установка вентилятора без воздуховода: Если осевой вентилятор является оконечным устройством системы вентиляции (т. е. нет нисходящего воздуховода), установка должна быть оснащена диффузором для снижения скорости воздушного потока и динамического давления вентилятора. Уменьшение скорости выпуска воздуха приводит к значительному уменьшению ударных потерь, которые пропорциональны квадрату уменьшения скорости. Вентилятор не должен быть оборудован натяжителем ниже по потоку.
	Установка возле поворотов: Для установки вентилятора непосредственно за изгибом (коленом) используйте криволинейную секцию с большим радиусом изгиба или группу внутренних направляющих лопаток.
Установка изменения диаметра: При переходе с меньшего диаметра на больший используйте соединительный диффузор с максимальным углом раскрытия 12°.	Установка в ограниченном пространстве: Для обеспечения нормальной работы вентилятора в закрытом помещении необходимо обеспечить достаточное расстояние между входным и выходным фланцами и полом, стенами, громоздким оборудованием и препятствиями.
КОМПЛЕКСНЫЕ РЕШЕНИЯ ДЛЯ ОСЕВЫХ ВЕНТИЛЯТОРОВ

ПРИМЕР УСТАНОВКИ ОСЕВЫХ ВЕНТИЛЯТОРОВ НА КРЫШЕ

Загрузки

Выберите тип документа

Наименование

Скачать

“Вентиляторы осевые среднего давления ВЕНТС ВПВО” описание изделия 07-2021 (pdf 1.56Mb)

Скачать изображение в высоком качестве “ВЕНТС ВПВО” (psd 4.04Mb)

Скачать изображение “ВЕНТС ВПВО” для вашего сайт (png 325.12Kb)

Руководство пользователя “ВЕНТС ВПВО” 09-2020 (В118ЕН-05) (pdf 2. 71Mb)

“Вентиляторы осевые ВЕНТС ВПВО. Вентиляторы дымоудаления осевые ВЕНТС ВДО” каталог 2021 (pdf 10.24Mb)

Китай Промышленные центробежные вентиляторы среднего давления

Вентилятор среднего давления

Товар	Изображение	Диапазон расхода		Диапазон давления		Скорость главного вала	Диаметр рабочего колеса
Товар	Изображение	м3/ч	куб. м	па	ммвк	об/мин	мм	в”
5-12С		590-700735	347-412198	684-8687	69-886	≤4000	400-3300	15-130
5-11Д		590-560735	347-329845	684-9887	69-1100	≤4000	400-3300	15-130
9-11Д		603-154074	355-90632	364-8683	37-885	≤4000	400-3000	15-119
6-05Д		884-321950	520-189383	542-9112	55-930	≤4000	400-3000	15-119

Заявка
Принудительная вентиляция, принудительное охлаждение и отвод тепла, сушка материалов, оборудование для контроля загрязнения воздуха, система сбора пыли и система фильтрации воздуха, десульфурация и денитрация дымовых газов, котельная система/система печи/система сжигания с принудительной тягой и вытяжной тягой, первичный воздух промышленного котла/ Вторичный воздух, цементная мельница, угольная мельница и т. д., а также вентиляция для всех видов крупных мельничных систем, установка утилизации тепла промышленных отходов, спекание полезных ископаемых, производство кокса (коксовая печь), герметизация промышленного оборудования или декомпрессия, восстановление промышленных отработанных газов и т. д. ,

Заявка

Принудительная вентиляция, принудительное охлаждение и отвод тепла, сушка материалов, оборудование для контроля загрязнения воздуха, система сбора пыли и система фильтрации воздуха, десульфурация и денитрация дымовых газов, котельная система/система печи/система сжигания с принудительной тягой и вытяжной тягой, первичный воздух промышленного котла/ Вторичный воздух, цементная мельница, угольная мельница и т.

д., а также вентиляция для всех видов крупных мельничных систем, установка утилизации тепла промышленных отходов, спекание полезных ископаемых, производство кокса (коксовая печь), герметизация промышленного оборудования или декомпрессия, восстановление промышленных отработанных газов и т. д. ,

Вентилятор среднего давления

Вентиляторы среднего давления SIMO BLOWER могут одновременно соответствовать требованиям большой производительности по воздуху и высокому давлению, а также отличаются высокой эффективностью, низким уровнем шума и широким диапазоном производительности.
Мы можем в соответствии с различными условиями эксплуатации пользователей, заменив материал, преобразовать вентилятор среднего давления в производительность среднего давления, износостойкий, устойчивый к коррозии и взрывозащищенный вентилятор.
Вентилятор среднего давления SIMO BLOWER может использоваться для подачи чистого газа нормальной или высокой температуры, запыленного газа, горючего газа, агрессивного газа, порошкообразного или гранулированного материала, волокнистого материала и т. д.
Вентиляторы среднего давления SIMO BLOWER в основном используются в промышленности. Типичными областями применения являются: принудительная вентиляция, принудительное охлаждение и отвод тепла, сушка материалов, оборудование для контроля загрязнения воздуха, система сбора пыли и система фильтрации воздуха, обессеривание и денитрация дымовых газов, котельные системы/ система печи / система сжигания с принудительной тягой и принудительной тягой, первичный / вторичный воздух промышленного котла, цементная мельница, угольная мельница и т. печь), герметизация промышленного оборудования или декомпрессионное уплотнение, утилизация промышленных отработанных газов и т. д., которые являются наиболее широко используемыми сериями вентиляторов в промышленной сфере.

Центробежный вентилятор среднего давления
Все крыльчатки вентиляторов среднего давления SIMO BLOWER имеют обратную конструкцию, лопасти некоторых моделей имеют радиус радиана, которые обладают хорошими противоизносными характеристиками и длительным сроком службы.
Размер воздухозаборника и воздуховыпускного отверстия вентиляторов среднего давления больше, чем у вентиляторов высокого давления, что позволяет проходить большему количеству воздуха, а их внутреннее пространство намного меньше, чем у вентиляторов большой производительности, с более длинными и узкими лопастями, газ может течь быстрее в корпусе, чем в вентиляторах большой производительности, давление всасывания и выхода вентиляторов также относительно выше.
Толщина крыльчатки вентилятора среднего давления меньше, чем у вентилятора низкого давления, но он использует более толстый стальной лист с высокой структурной прочностью, безопасность работы очень хорошая, обычно нет необходимости в дополнительном усилении конструкции.
Вентиляторы среднего давления SIMO BLOWER обычно используются в очень плохих условиях, чтобы сохранить надежность работы и срок службы вентиляторной системы, мы будем использовать более прочный главный вал и большие нагрузочные подшипники.
SIMO BLOWER использует специальные материалы, износостойкую пластину, коррозионно-стойкое, напыляемое антикоррозионное покрытие, напыляемое легированное покрытие для защиты от плохих условий работы, продления срока службы крыльчатки, сокращения времени простоя и затрат на техническое обслуживание пользователей для вентилятора среднего давления.
