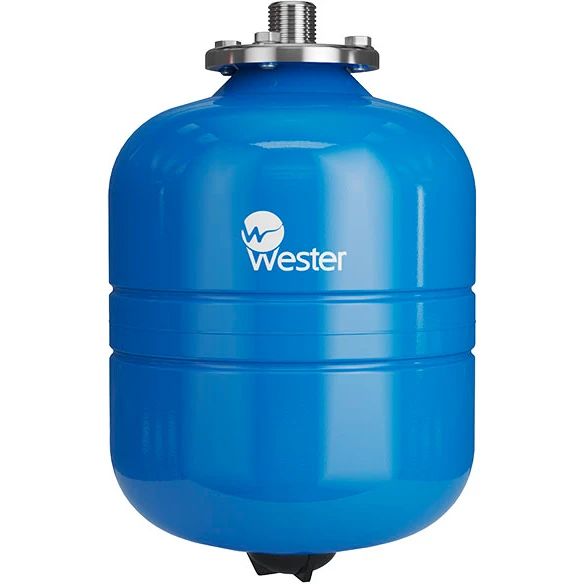

Вестер расширительный бак: Бак мембранный для ГВС и гелиосистем Wester Premium WDV 12

alexxlab
05.05.2023
Комментарии: 0

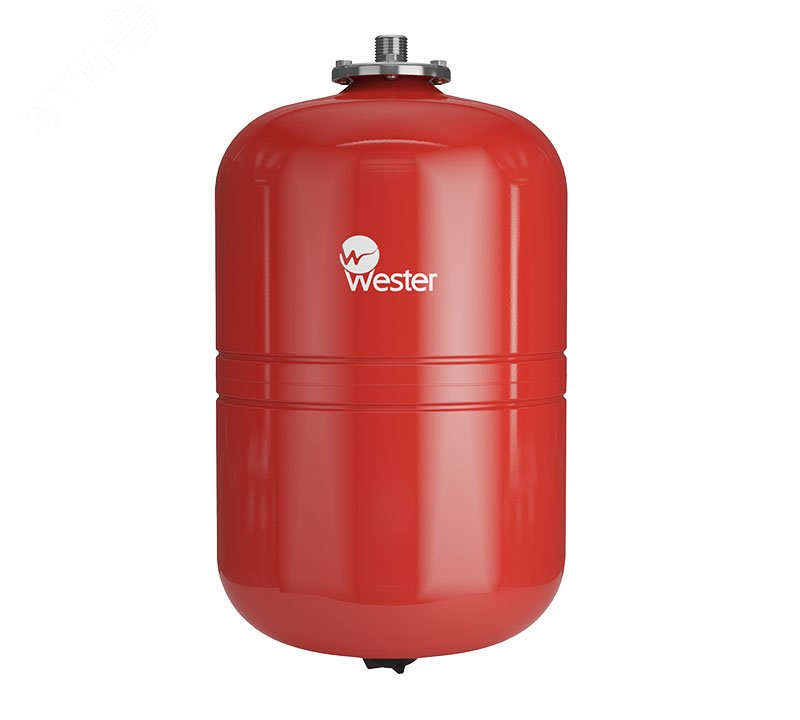

Мембранный расширительный бак Wester WRV 24 0-14-0060 (Россия)

Объем, л	24
Назначение	для отопления
Расположение	вертикальный
Монтаж	настенный
Материал корпуса	сталь углеродистая
Тип мембраны	сменная мембрана
Диаметр подключения, дюйм	3/4 НР
Заводская настройка давления, бар	1,5
Максимальное рабочее давление, бар	5
Рабочая температура, °C	-10. ..+100
Габариты
– диаметр, мм	280
– высота, мм	504
Вес, кг	4,25

Расширительный  бак производства Wester серии WRV со сменной мембраной.

Эластичная мембрана  выполнена из материала EPDM – этиленпропиленовой резины , которую отличает высокая прочность и долговечность.

Необходим для установки во всех закрытых системах отопления.

Производит компенсацию  расширения теплоносителя при повышении температуры, обеспечивает постоянное давление в системе, защищает от гидравлического удара.

Для расположения бака требуется дополнительное крепление.

Встраивается при помощи резьбового соединения.

Материалы для скачивания :

• РУКОВОДСТВО ПО МОНТАЖУ НАСОСЫ WCP ( 2.017мб. PDF )
• ИНСТРУКЦИЯ НАСОСЫ WPE ( 0.648мб. PDF )
• РУКОВОДСТВО ПО МОНТАЖУ НАСОСЫ WCP 130 ( 2.013мб. PDF )
• ИНСТРУКУЦИЯ БОЙЛЕРЫ WHU ( 0.859мб. PDF )
• СЕРТИФИКАТ КОЛЛЕКТОРЫ WESTER и АКВАТЕК
  все для воды ( 0. 619мб. PDF )
• ПАСПОРТ РАСШИРИТЕЛЬНЫЕ БАКИ WRV 8-1000 ( 0.464мб. PDF )
• ПАСПОРТ РАСШИРИТЕЛЬНЫЕ БАКИ WRV 1500-10000 ( 0.305мб. PDF )
• ПАСПОРТ РАСШИРИТЕЛЬНЫЕ БАКИ WRV 8-10000 (16
  бар) ( 0.529мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WAV и WAO 8-1000 ( 0. 86мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WAV и WAO
  1500-10000 ( 0.415мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WAV и WAO 8-10000
  (16 бар) ( 1.061мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WAV и WAO Premium ( 0.735мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WDV Premium
  гелио ( 0. 241мб. PDF )
• ПАСПОРТ КРАНЫ ГАЗОВЫЕ Wester W100 ( 2.811мб. PDF )
• ПАСПОРТ РАДИАТОРЫ ПАНЕЛЬНЫЕ WESTER ( 4.942мб. PDF )
• СЕРТИФИКАТ РАДИАТОРЫ ПАНЕЛЬНЫЕ WESTER ( 0.569мб. PDF )
• ДЕКЛАРАЦИЯ НАСОСЫ WESTER_ АКВАТЕК ( 3.228мб. PDF )
• СЕРТИФИКАТ НАСОСЫ ЦИРКУЛЯЦИОННЫЕ
  WESTER_ АКВАТЕК ( 1. 28мб. PDF )
• СЕРТИФИКАТ НАСОСНЫЕ СТАНЦИИ AQUA BOOSTER,
  ДРЕНАЖНЫЕ НАСОСЫ WESTER_ AQUATECH_АКВАТЕК ( 3.811мб. PDF )
• СЕРТИФИКАТ WHU_WHZ_12.02.2023г. ( 0.814мб. PDF )
• ИНСТРУКЦИЯ БОЙЛЕРЫ Wester WHZ_2021 ( 6.374мб. PDF )
• СЕРТИФИКАТ БАКИ МЕМБРАННЫЕ Wester
  (МеталлоФорм)_26.01.2027г. ( 1.64мб. PDF )
• Сертификаты производителя

Баки расширительные Wester (Вестер)

Главная » Оборудование для отопления

Рубрика: Оборудование для отопления

Содержание

1. Конструкция бака
2. Мембрана
3. Описание выпускаемых моделей

Повышение температуры воды при нагреве приводит к значительному увеличению её объёма. Создаваемое водой давление способно нарушить работоспособность закрытой отопительной системы. Для исключения таких последствий при монтаже систем отопления в производственных помещениях, частных жилых домах и индивидуальных коттеджах устанавливаются баки расширительные Wester, контролирующие внутреннее давление в трубах и при повышении, снижающие его до номинального.

Конструкция бака

Выполняется бак из стали высокого качества и имеет цилиндрическую форму. Располагается при монтаже строго вертикально. Безопасное внутреннее рабочее давление от 5 до 10 бар. Ёмкость варьируется от 18 до 500 литров. Внутри он разделён на две полости. В одной полости располагается вода, во второй находится воздух, отделённые друг от друга специальной резиновой мембраной. Выдавливающаяся при нагреве вода, попадая в расширительный бак Вестер, остаётся внутри мембраны, не соприкасаясь с металлическими стенками, не подвергая его коррозии.

Высококачественная сталь 08Ю-ВОСВ, утолщённые стенки бака и универсальное крепление мембраны внутри, обеспечивают его долгий срок работы и исключают необходимость обслуживания во время эксплуатации. Все модели баков изготавливаются напольного типа. Небольшой ёмкости, до 35 литров, с верхним расположением фланца для подключения к отопительной системе. Опоры к ним не предусмотрены, они крепятся непосредственно к системе отопления.

При изготовлении на заводе баки Wester WRV окрашены эпоксидной краской в соответствии с ГОСТ 19904-90 только в красный цвет и имеют в своём комплекте манометр для контроля давления и обратный клапан.

Мембрана

Мембрана для расширительного бака Wester изготовлена из бутилкаучука марки БК 1675 и способна долговременно работать в разбросе температур от -11 до +101 ℃. Отделяя водную среду от воздушной, она предотвращает их контакт друг с другом, что исключает окислительные процессы, повышает коэффициент полезного действия отопительной системы и долговечность изделия.

Работоспособность мембраны определена заводом изготовителем после соответствующих технических испытаний в 90 000 циклов. В баке предусмотрен фланец, через который можно демонтировать изношенную мембрану и поставить взамен неё новую.

Описание выпускаемых моделей

В зависимости от заполнения внутреннего объёма бака теплоносителем из ёмкости системы отопления, расширительные баки Wester выпускаются разных номиналов:

• Расширительный бак для отопления Wester WRV 18 выполнен без дополнительных опор. Имеет ёмкость 18 литров. Бак цилиндрической формы высотой 423 мм. Диаметр составляет 280 мм. Давление, при котором эксплуатация бака безопасна, 5 бар. Начальное избыточное давление в воздушном отсеке не превышает 1.5 бар. Мембрана термостойкая, типа EPDM. Бак подключается к отопительной системе, через ¾-ой штуцер. При весе 3.5 кг имеет верхнее расположение подключения. Wester WRV 18 удобен для отопительных систем, с небольшой ёмкостью наполнения, устанавливаемых в частных домах.
• Расширительный бак Wester WRV 50 ёмкостью в 50 литров, снабжён небольшими изогнутыми дополнительными опорами для устойчивости. Устанавливается в вертикальном положении. Общий вес 7.5 кг. Высота, с учётом опор, 695 мм. В окружности составляет 365 мм. Давление в воздушном отсеке – 1.5 бар. Давление, на которое рассчитан сам бак – 5 бар. Применена термостойкая мембрана EPDM- типа. Тип подключения к системе отопления – верхний. Соединительный штуцер имеет размер ¾ дюйма. Wester WRV 50 – это начальная модель расширительного бака для небольших индивидуальных одноэтажных коттеджей и жилых частных домов с мансардами.
• Мембранный расширительный бак WRV 150 высотой 1079 мм и диаметром 495 мм используется в системах отопления и устанавливается на трёх прямых опорах. Имеет внутреннюю ёмкость 150 литров, весит 21.0 кг. Начальное давление на резиновую мембрану составляет 1.5 бар. Максимальное внутреннее давление в баке – 5 бар. Максимальная температура воды не более 100℃. Присоединение Wester WRV 150 к системе производится в нижней точке с использованием отводного переходника диаметром ¾ дюйма. Рассчитан на двух-трёх этажные индивидуальные коттеджи и небольшие многоквартирные дома.
• Мембранный расширительный бак для отопления Wester WRV 200. Сверху приварены два монтажных уха, которые можно использовать, при необходимости, для его подвески. При внутренней ёмкости в 200 литров, бак имеет высоту 1020 мм и диаметр 600 мм и внутреннее давление 10 бар, устанавливается на ножках. Вес пустого изделия 30.0 кг. Используется в многоквартирных домах, индивидуальных коттеджах любой этажности и на производственных площадях. В Wester WRV 200 предусмотрено нижнее подключение к магистрали, через однодюймовый штуцерный отвод. Замена вышедшей из строя термостойкой мембраны, рассчитанной на температуру теплоносителя в 100℃, производится через специальный фланец.
• Расширительный мембранный бак Wester WRV500 весит 75.0 кг и располагается в вертикальном положении на прямых опорах. Штуцер соединения с магистралью выполнен снизу и имеет диаметр 1¼ дюйма. Высота расширительного бака Wester WRV500 1347 мм. Диаметр 750 мм. Ёмкость бака в 500 литров идеально подходит для устройства водяного отопления в промышленных помещениях. Wester WRV500 рассчитан на давление в 10 бар. Окрашен эпоксидной краской красного цвета.

Понравилась статья? Поделиться с друзьями:

Баллонные расширительные баки для систем отопления и охлаждения

Баллонные расширительные баки HVAC

Съемные баллонные расширительные баки Wessels типа NLA предназначены для использования в гидравлических системах отопления/охлаждения для поглощения силы расширения, возникающей в результате изменений температуры системы отопления/охлаждения. жидкость. Они были продуманно спроектированы таким образом, чтобы включать монитор целостности мочевого пузыря WessView ® и встроенный манометр на стороне воздуха.

По мере расширения жидкости в системе она нагнетается в предварительно заправленный бак до максимального давления в системе. Затем предварительно заряженная воздушная подушка выталкивает жидкость обратно в систему, когда она сжимается. Сверхтяжелая бутиловая камера постоянно изолирует жидкость от предварительно заряженной воздушной подушки. Такое расположение исключает заболачивание и поглощение воздуха системой. Это также помогает предотвратить попадание воздуха в оконечные устройства, чрезмерную коррозию, неэффективную балансировку и кавитацию насоса в течение всего срока службы системы.

Большой приемный объем позволяет максимально хранить и уменьшить размер резервуара до 80%. Потребление энергии снижается за счет устранения ненужного объема воды в системе. Для тепловых установок используйте Wessels типа TXA или TTA для систем горячего водоснабжения.

Вы искали несменный бак-дозатор?

  Делитель

Серия NLA (ASME)

NLA — это самая широкая в отрасли линейка баллонных резервуаров с рядом интеллектуальных функций, включая:

• Построен в соответствии с кодом котлов и сосудов высокого давления ASME
• WessView ® Монитор целостности мочевого пузыря
• Манометр со стороны воздуха
• Сменная бутиловая камера для тяжелых условий эксплуатации
• Размеры от 10 до 4000 галлонов
• Рабочее давление 125 фунтов на квадратный дюйм (стандартное), 200 и 250 фунтов на квадратный дюйм

  Делитель

Серия NVA (ASME)

• Изготовлен в соответствии с кодом ASME для котлов и сосудов под давлением
• Нижнее подключение к системе
• Сменная бутиловая камера для тяжелых условий эксплуатации
• Размеры от 20 до 4000 галлонов
• Рабочее давление 125 фунтов на квадратный дюйм (стандартное), 200 и 250 фунтов на квадратный дюйм

  Делитель

Серия NLAP (ASME)

Расширительные баки-дозаторы NLAP:

• Изготовлены в соответствии с кодом котлов и сосудов высокого давления ASME
• Верхнее подключение к системе
• Сменная бутиловая камера для тяжелых условий эксплуатации
• Размеры от 11 до 290 галлонов

  Делитель

Серия NL (не ASME)

Расширительные баки-дозаторы NL:

• Сменная бутиловая камера для тяжелых условий эксплуатации
• Размеры от 2 до 132 галлонов
