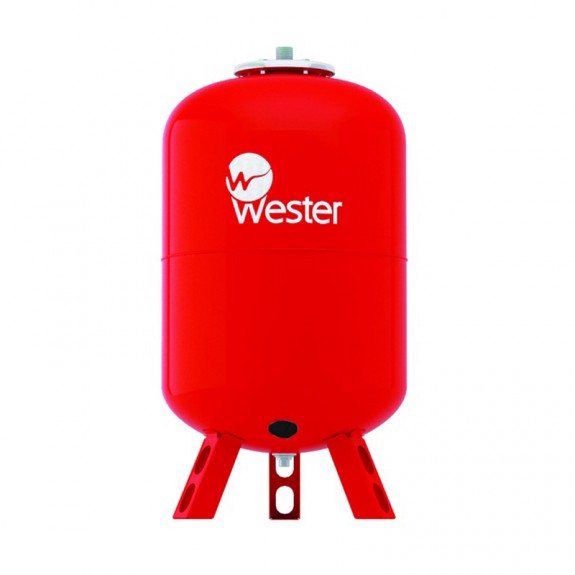

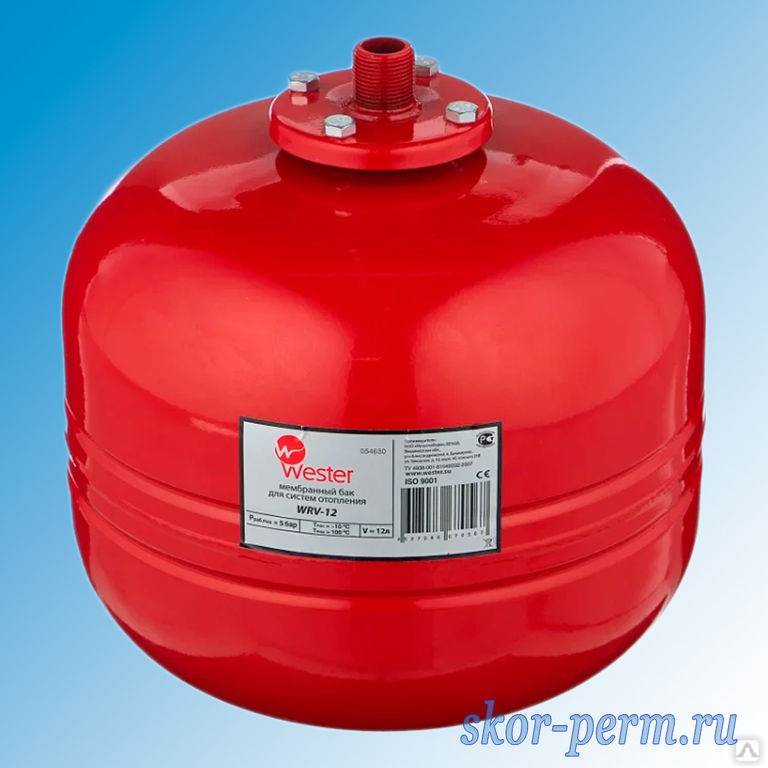

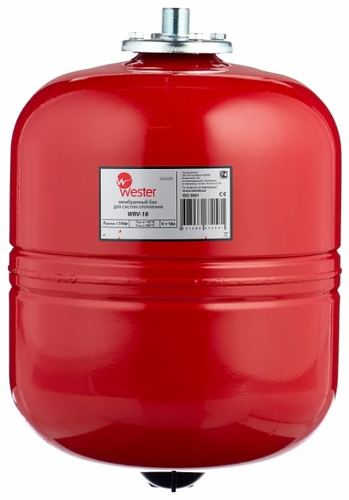

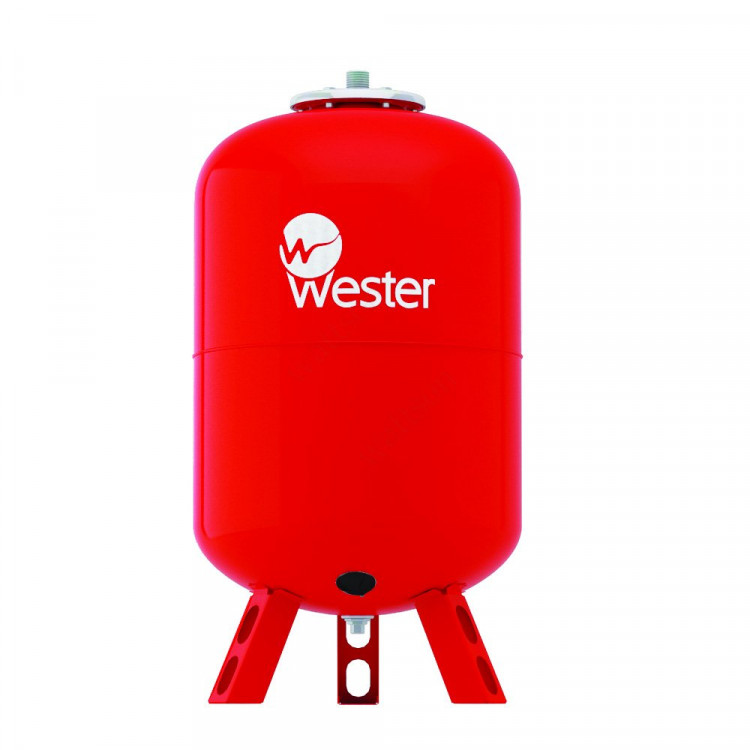

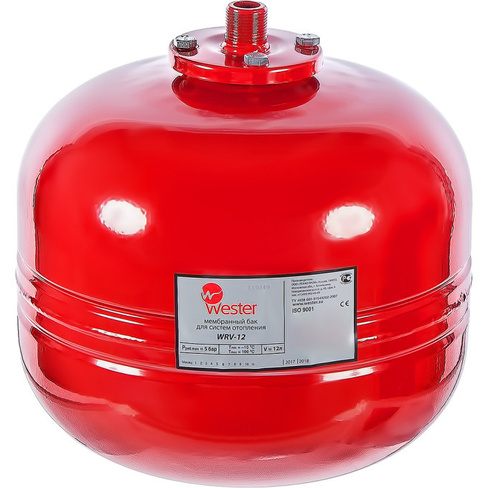

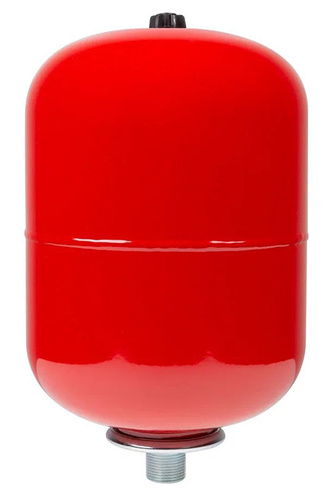

Мембранный расширительный бак Wester WRV 8 0-14-0020 (Россия)

Объем, л	8
Назначение	для отопления
Расположение	вертикальный
Монтаж	настенный
Материал корпуса	сталь углеродистая
Тип мембраны	сменная мембрана
Диаметр подключения, дюйм	3/4 НР
Заводская настройка давления, бар	1,5
Максимальное рабочее давление, бар	5
Рабочая температура, °C	-10. ..+100
Габариты
– диаметр, мм	200
– высота, мм	311
Вес, кг	1,55

Расширительный  бак производства Wester серии WRV со сменной мембраной.

Эластичная мембрана  выполнена из материала EPDM – этиленпропиленовой резины , которую отличает высокая прочность и долговечность.

Необходим для установки во всех закрытых системах отопления.

Производит компенсацию  расширения теплоносителя при повышении температуры, обеспечивает постоянное давление в системе, защищает от гидравлического удара.

Для расположения бака требуется дополнительное крепление.

Встраивается при помощи резьбового соединения.

Материалы для скачивания :

• РУКОВОДСТВО ПО МОНТАЖУ НАСОСЫ WCP ( 2.017мб. PDF )
• ИНСТРУКЦИЯ НАСОСЫ WPE ( 0.648мб. PDF )
• РУКОВОДСТВО ПО МОНТАЖУ НАСОСЫ WCP 130 ( 2.013мб. PDF )
• ИНСТРУКУЦИЯ БОЙЛЕРЫ WHU ( 0.859мб. PDF )
• СЕРТИФИКАТ КОЛЛЕКТОРЫ WESTER и АКВАТЕК
  все для воды ( 0. 619мб. PDF )
• ПАСПОРТ РАСШИРИТЕЛЬНЫЕ БАКИ WRV 8-1000 ( 0.464мб. PDF )
• ПАСПОРТ РАСШИРИТЕЛЬНЫЕ БАКИ WRV 1500-10000 ( 0.305мб. PDF )
• ПАСПОРТ РАСШИРИТЕЛЬНЫЕ БАКИ WRV 8-10000 (16
  бар) ( 0.529мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WAV и WAO 8-1000 ( 0. 86мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WAV и WAO
  1500-10000 ( 0.415мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WAV и WAO 8-10000
  (16 бар) ( 1.061мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WAV и WAO Premium ( 0.735мб. PDF )
• ПАСПОРТ ГИДРОАККУМУЛЯТОРЫ WDV Premium
  гелио ( 0. 241мб. PDF )
• ПАСПОРТ КРАНЫ ГАЗОВЫЕ Wester W100 ( 2.811мб. PDF )
• ПАСПОРТ РАДИАТОРЫ ПАНЕЛЬНЫЕ WESTER ( 4.942мб. PDF )
• СЕРТИФИКАТ РАДИАТОРЫ ПАНЕЛЬНЫЕ WESTER ( 0.569мб. PDF )
• ДЕКЛАРАЦИЯ НАСОСЫ WESTER_ АКВАТЕК ( 3.228мб. PDF )
• СЕРТИФИКАТ НАСОСЫ ЦИРКУЛЯЦИОННЫЕ
  WESTER_ АКВАТЕК ( 1. 28мб. PDF )
• СЕРТИФИКАТ НАСОСНЫЕ СТАНЦИИ AQUA BOOSTER,
  ДРЕНАЖНЫЕ НАСОСЫ WESTER_ AQUATECH_АКВАТЕК ( 3.811мб. PDF )
• СЕРТИФИКАТ WHU_WHZ_12.02.2023г. ( 0.814мб. PDF )
• ИНСТРУКЦИЯ БОЙЛЕРЫ Wester WHZ_2021 ( 6.374мб. PDF )
• СЕРТИФИКАТ БАКИ МЕМБРАННЫЕ Wester
  (МеталлоФорм)_26.01.2027г. ( 1.64мб. PDF )
• Сертификаты производителя

Расширительный бак для водоснабжения – виды, расчет, выбор

Автор Монтажник На чтение 17 мин Просмотров 13.2к. Обновлено 08.12.2020

При монтаже систем автономного водоснабжения помимо водозаборных электронасосов используют автоматические приборы управления их работой, монтируемые по-отдельности или входящие в состав насосных станций. Один из основных узлов автоматики — расширительный бак для водоснабжения, являющийся незаменимым элементом и выполняющий в системе ряд важных функций.

Если для забора воды с небольших глубин применяют поверхностные насосные станции, в состав которых входит расширительный бак (гидроаккумулятор), то при использовании погружных электронасосов прибор приобретается отдельно. Перед покупкой подходящего гидроаккумулятора полезно знать их разновидности, схемы подключения, варианты монтажа и настройки приборов. Любому потребителю, самостоятельно занимающемуся монтажом автономной системы водоснабжения, не помешают знания о формулах расчета объема мембранного бака и критериях его выбора с учетом советов опытных специалистов.

Рис. 1 Расширительный бак для водоснабжения в частном доме

Содержание

1. Какие функции выполняет расширительный бак в водоснабжении
2. Расширительный бак для водоснабжения в качестве гидроаккумулятора
3. Гидробак для стабилизации напора в системе
4. Расширительный бак для защиты от гидроударов
5. Гидроаккумулятор для увеличения срока службы насосного оборудования
6. Какие бывают типы мембранных баков
7. Мембранный бак со сменной мембраной
8. Бак со стационарной диафрагмой
9. Установка и настройка гидроаккумулятора
10. Настройка гидроаккумулятора
11. Расчет объема гидроаккумулятора
12. Расширительный бак для водоснабжения в различных системах – схемы монтажа
13. Обвязка бойлера косвенного нагрева
14. Запас воды
15. Забор воды из скважины
16. Забор воды из емкости
17. Советы по выбору оптимально подходящего бака

Какие функции выполняет расширительный бак в водоснабжении

Мембранный бак для водоснабжения — многофункциональный прибор, ни одна автономная система, за исключением использующих дорогостоящие погружные электронасосы с частотным управлением, не может обойтись без его использования. Чтобы ответить на вопрос, для чего нужен бак в системе, следует рассмотреть его конструктивное устройство и принцип работы.

Все мембранные баки состоят из двух основных частей, включающих в себя металлический бачок и внутреннюю эластичную мембрану с запрессованным в крышку корпуса входным штуцером. При работе электронасоса на закрытые краны вода поступает во внутреннюю эластичную оболочку и происходит ее растяжение (расширение), в определенный момент водоподача прекращается и гидробак остается в наполненном состоянии.

Когда краны открывают, вода из гидроаккумулятора поступает в систему с определенным давлением за счет сжатия эластичной мембраны до момента повторного запуска насоса, который снова качает воду для наполнения бака. Процессом включения-отключения электронасоса управляет реле давления, для его настройки на пороги срабатывания используют встроенный в систему манометр.

Рис. 2 Конструктивное устройство горизонтального бака

Расширительный бак для водоснабжения в качестве гидроаккумулятора

Из принципа работы гидробака понятно, что он накапливает (аккумулирует) некоторый объем воды в своем внутреннем эластичном баллоне или части корпуса. Благодаря этому в системе определенное время поддерживается нужное давление, а также создается некоторый запас воды, полезный в аварийных ситуациях при кратковременном отключении электричества, повреждениях водопровода, отказе электронасоса.

Некоторые домовладельцы устанавливают гидробаки большого объема внутри дома — это позволяет делать значительные запасы водных ресурсов.

Однако к большим объемам гидроаккумуляторов следует подходить с практической точки зрения — в крупногабаритных баках вода задерживается дольше и реже обновляется, поэтому при перерывах в водопотреблении велика вероятность ее порчи с неприятными для пользователя последствиями.

Гидробак для стабилизации напора в системе

Так как наполненная водой емкость гидробака отдает водные ресурсы в течение длительного времени, зависящем от его объема и потребления, ровное давление в водопроводе поддерживается длительной период времени. При отсутствии накопительной емкости трубопровод освобождался бы от водных ресурсов быстрее — это вызывало бы быстрое падение давления в системе и частое включение электронасоса.

Рис. 3 Принцип работы гидроаккумулятора

Расширительный бак для защиты от гидроударов

Защита от гидроударов — один из ответов на вопрос, зачем нужен гидробак. Принцип компенсации им гидроударов в системе заключается в следующем: при отключении — включении электронасоса происходит резкая остановка или движение водных потоков. При этом в силу инерционности вода оказывает физическое воздействие на оболочку трубопровода, запорную и регулирующую арматуру, передавая им свою кинетическую энергию. Узлы и детали водопроводной системы начинают смещаться, в результате чего происходит ослабление резьбовых и компрессионных соединений, крепежа трубопровода, появляется сбои в работе автоматики.

Эластичная накопительная емкость для системы водоснабжения в виде оболочки внутри гидробака при движении и остановке водного потока растягивается или сжимается в первую очередь — это позволяет предотвратить физическое воздействие на другие узлы водопровода.

Статья по теме:

Схема водоснабжения частного дома от скважины с гидроаккумулятором. В отдельной статье даются схемы подключения гидроаккумулятора, рассказывается про монтаж водоснабжения из скважины с погружным и поверхностным насосом.

Гидроаккумулятор для увеличения срока службы насосного оборудования

Принцип работы автоматики включения и отключения электронасоса состоит в реакции реле на заполнение емкости гидробака водой — как только внутренняя резиновая оболочка начинает растягиваться и оказывать сопротивление давлению водных масс, в определенный момент срабатывает реле давления и отключает электронасос. Понятно, что чем дольше заполняется водой внутренняя оболочка гидробака, тем большее время насос находится во включенном состоянии.

Аналогично при водозаборе вода из бака уходит медленнее и соответственно реле на включение электронасоса срабатывает через значительный промежуток времени.

Учитывая приведенные выше рассуждения понятно, что чем больше объем гидроаккумулятора, тем меньше количество циклов включения — отключения электронасоса и соответственно увеличивается продолжительность его функционирования вместе с управляющим реле.

Рис. 4 Гидробаки для отопительных систем – популярные бренды

Какие бывают типы мембранных баков

Закрытые гидробаки используют в системах отопления и водоснабжения, хотя они имеют одинаковое конструктивное устройство, у отопительных видов мембрана сделана из термостойкой резины, а наружная поверхность бака, в отличие от голубых для водоснабжения, окрашена в красный цвет.

Также физические параметры баков для водоснабжения и отопления отличаются предельно допустимыми параметрами рабочих давлений соответственно в 10 и 5 бар и как отмечалось выше, максимальной термостойкостью внутренних оболочек в 70 и 120° С.

Также расширительные баки для водоснабжения имеют следующие отличия:

1. По способу установки различают модели вертикального и горизонтального расположения, последние, как правило, имеют меньший объем и всегда используются в составе насосных станций.
2. Гидроаккумуляторы отличаются друг от друга объемами, самый малый из предлагаемых на рынке агрегатов рассчитан на 8 л, а наибольшую емкость имеет вертикальный гидробак бренда Wester, вмещающий 10000 л воды.
3. Материалом изготовления резервуаров гидробаков служит легированная сталь с высоким содержанием углерода, обладающая антикоррозионными свойствами, снаружи она обычно покрывается лакокрасочными материалами. Иногда баки производят из нержавейки, которая обладает более высокой сопротивляемостью коррозии.

Рис. 5 Разновидности мембран

Внутренняя оболочка гидробака изготавливается из следующих материалов:

• Натуральной каучуковой резины (Natural) белого цвета с рабочим температурным диапазоном от -10 до +70 °С, материал можно использовать для аккумулирования питьевой воды. Рабочий ресурс при полном растяжении оболочки из каучука составляет 10 – 15 тысяч сокращений, при наполнении водой не более 20% от объема предельное количество сжатий достигает 50 тысяч. К недостаткам натурального каучука относят способность микропор пропускать воду при высоких давлениях — в результате на внутренних стенках гидробака выпадает конденсат, вызывающий ускоренную коррозию металла.
• Синтетической этилен-пропиленовой резины EPDM со сроком службы, рассчитанным на 100 тысяч сокращений, оболочка предназначена для эксплуатации в гидробаках систем отопления, диапазон рабочих температур материала от -10 до +120 °С.
• Универсальной синтетической резины из бутила (Butyl) с ресурсом в 50 — 60 тысяч сокращений, подходит для систем с питьевой водой и часто устанавливается в гидробаки насосных станций, выдерживает температуры от -10 до +100 °С. Отличается от натурального каучука низкой водонепроницаемостью.
• Оболочки из резины SBR устанавливаются в гидробаках для работы с технической водой температурой от -10 до +100 °С.

По способу исполнения оболочки гидроаккумуляторов бывают плоскими и баллонного типа.

Также гидроаккумуляторы отличаются между собой конструктивным расположением мембран в корпусе бака.

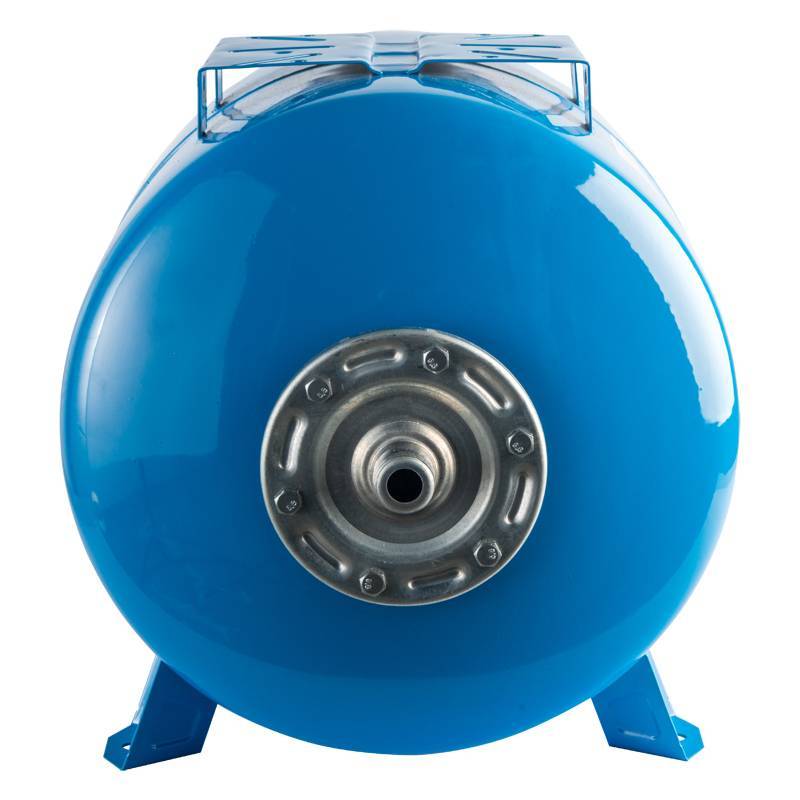

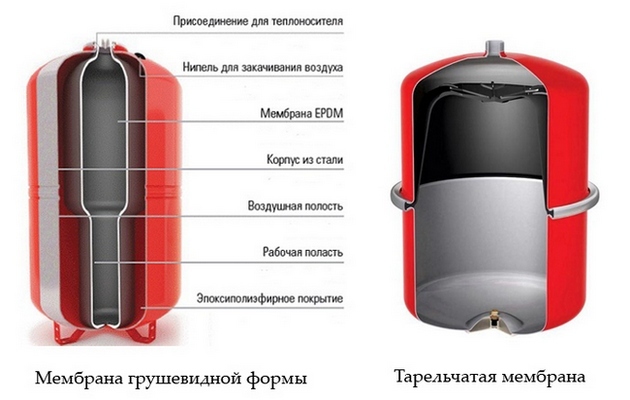

Рис. 6 Гидробак со сменной оболочкой – внутреннее устройство

Мембранный бак со сменной мембраной

Гидробаки с данным методом крепления диафрагмы легко отличимы от аналогов наличием в передней части крышки из нержавейки (оцинкованной стали, пластика) с болтовым креплением.

В конструкции предусмотрена возможность замены внутренней оболочки, которая оснащена специальной горловиной и зажимается фланцем с помощью нескольких болтов. В гидробаках большого объема оболочка дополнительно фиксируется за хвостовой выступ в задней части к ниппелю, через который производится подкачка воздуха.

Основная задача при смене эластичного баллона — точно разместить его горловину в посадочном гнезде гидробака и не пережать при фиксации фланцевыми болтами. Преимуществом данного вида гидроаккумуляторов является отсутствие контакта воды с внутренней поверхностью металлического бака — это предотвращает коррозию и увеличивает срок службы прибора.

Бак со стационарной диафрагмой

В подобных конструкциях цилиндрический корпус состоит из двух половинок, при сборке резиновая диафрагма надежно запрессовывается между ними. Попадающая внутрь корпуса вода контактирует с внутренней поверхностью бака и оказывает на него негативное воздействие, ускоряя коррозию.

Чтобы предотвратить разрушение металла, внутренние стенки резервуара покрывают антикоррозионными составами. Конструкция с неразъемным соединением чаще используются в гидробаках отопления, техническая резина которых в отличие от пищевой имеет более высокие температурные характеристики и рассчитана на большее число циклов сжатия и расширения. К тому же диафрагма расширительных баков отопления не работает в режимах сильного сжатия и расширения, что еще более увеличивает срок ее службы и делает неразборную конструкцию оправданной с технической точки зрения.

Рис. 7 Материалы изготовления и конструктивное устройство мембранного бака со встроенной диафрагмой

Установка и настройка гидроаккумулятора

Установка бака в системе водоснабжения производится вместе с реле давления, сухого хода (при использовании погружных электронасосов) и манометром. В большинстве случаев для подключения этих приборов используют пятивходовой фитинг с отводами стандартных диаметров и резьбы для подключения: напорного трубопровода от электронасоса, внутридомовой водопроводной магистрали, реле давления, манометра и гидроаккумулятора. При монтаже обвязки гидроаккумулятора выполняют следующие операции:

1. В трубопровод, идущий от электронасоса, помещают фильтр грубой очистки от песка. Многие профессионалы и мастера специализированных фирм устанавливают вместо или вслед за фильтром очистки от песка прибор тонкой очистки, мотивируя это тем, что при таком расположении не будет загрязняться мембрана реле давления, являющаяся основным исполнительным элементом в автоматической системе управления. Однако подобное подключение к системе водоснабжения приводит к тому, что электронасос вынужден работать на фильтр тонкой очистки с низкой пропускной способностью — это потребует приложения большей мощности и может привести преждевременному выходу агрегата из строя из-за перегрузки (перегрева).
2. Далее за фильтром грубой очистки в линию помещают пятивходовой фитинг. К нему прикручивают реле давления и манометр. Для удобства пользования в случае выхода из строя, к примеру, гидроаккумулятора или любых элементов автоматики, в систему устанавливают отсекающие запорные краны. Один из них ставят на выходе пятерника, предназначенного для подключения к гидроаккумулятору, второй устанавливают на входе внутридомового трубопровода.

Рис. 8 Схема обвязки гидроаккумулятора с поверхностным насосом

1. Иногда требуется слить воду из гидроаккумулятора, в этом случае от запорного шарового крана откручивают гибкую подводку и освобождают резервуар, по аналогии поступают и с внутренней водопроводной системой, спуская воду через дополнительный кран в линии или через весь трубопровод в скважину.
2. Для нормального функционирования погружного электронасоса обязательна установка реле сухого хода. Для этого перед пятивходовым фитингом ставят тройник с боковым отводом, в который вкручивают реле.
3. Многие устанавливают шаровый кран в напорный трубопровод от электронасоса на входе пятивходового распределителя. Данное действие не совсем понятно с точки зрения логики (зачем нужен кран) — обычно в водопроводную магистраль на выходе погружного электронасоса или всасывающего напорного трубопровода поверхностной насосной станции ставят обратный клапан, предотвращающий стекание воды обратно в скважину через электронасос или трубу. А если понадобится слить воду из внешнего подземного трубопровода обратно в скважину, это можно сделать открыванием обратного клапана (дополнительного вентиля) — за счет уклона проложенного трубопровода к источнику она уйдет самотеком. К тому же при случайном закрытии шарового крана, его засорении, потере работоспособности, насос будет качать воду в закрытую систему без автоматики и выйдет из строя.
4. К запорным шаровым кранам подключают с помощью гибкой подводки гидроаккумулятор и внутридомовой трубопровод.
5. Собранный узел вместе с пятерником и элементами автоматики обычно крепят к стене помещения, в котором находится поверхностный электронасос, гидроаккумулятор. Если это невозможно по каким-либо причинам, пятерник прикручивают ко входному патрубку гидроаккумулятора напрямую или через переходной отрезок трубы, аналогичным образом поступают при подключении узла к электронасосу.

Статья по теме:

Насосные станции водоснабжения для частного дома. Возможно, читая, что такое расширительный бак для водоснабжения, будет интересно узнать, что из себя представляет, из каких элементов состоит и как работает насосная станция для водоснабжения, а также характеристики, как выбрать, производители и цены.

Рис. 9 Расширительный бак для водоснабжения с обвязкой в кессонном колодце

Настройка гидроаккумулятора

В любом гидроаккумуляторе на задней части корпуса имеется штуцер, рассчитанный на накачку воздуха ручным насосом с определенным давлением. Это делается для того, чтобы эластичный баллон функционировал в оптимальном режиме без критичных изменений своего физического состояния.

То есть, если давление воздуха внутри гидробака между стенками эластичного баллона и металлического корпуса будет выше минимального в системе, мембранная оболочка сожмется, потеряет свою форму и быстро выйдет из строя. Поэтому давление воздуха внутри гидроаккумулятора устанавливается с таким расчетом, чтобы оно никогда не превышало минимальное в системе, для приблизительных расчетов берется 10% уменьшение. Второй метод расчета нужного давления внутри гидроаккумулятора — умножение нижнего порога срабатывания реле на 0,9, к примеру, при предельном значении в реле 1,7 бар после умножения на 0,9 получим необходимое давление внутри гидробака 1,53 бара.

Настроить нужную разницу давлений в гидроаккумуляторе и системе можно двумя способами: в первом случае меняют нижний порог срабатывания реле, во втором — давление воздуха в мембране аккумуляторного бака.

К примеру, рассмотрим типовые значения порогов срабатывания гидравлического реле 1,4 — 2,8 бар и давления внутри гидроаккумулятора в 1,5 бар. В первом случае мы настраиваем реле на отключение при давлении в системе около 1,7 бар. Если необходимо регулировка расширительного бака для водоснабжения с изменением внутреннего давления, поступают следующим образом:

• Открывают запорный кран или откручивают гибкую подводку, сливая воду из гидроаккумулятора.
• Снимают защитную крышку с задней части, освобождают ниппель и вставляют в него автомобильный манометр, измеряя давление.
• Если его нужно уменьшить, просто стравливают воздух до получения нужных показаний манометра.
• Для увеличения давления внутри гидробака подключают к ниппелю обычный автомобильный насос и накачивает воздух до необходимого значения, периодически проверяя показания манометром.

Рис. 10 Таблица для расчета объема гидроаккумулятора

Расчет объема гидроаккумулятора

Подбор мембранного бака в первую очередь производят по его главному параметру — объему, если он мал, система будет работать неэффективно со слишком частыми включениями электронасоса и небольшими гидроударами. При превышении объема застой воды в баке может сделать ее непригодной для питья.

Для расчета объема гидробака используют следующую формулу:

Vt = 16,5 · Qmax/А · Pmax · Pmin/(Pmax – Pmin) · 1/Pg, где:

• Vt — объем гидробака;
• Qmax – подача воды в единицу времени, измеряется в литрах в минуту, стандартное водопотребление для одной семьи составляет 3м³/час или 50 л/мин;
• А – допустимое число включений электронасоса за один час, зависит от мощности агрегата, для большинства погружных моделей предельный показатель равен 20;
• Pmax и Pmin – величины давлений отключения и включения электронасоса в барах, их типовые усредненные значения соответственно 3 и 1,5 бара;
• Pg – давление воздуха внутри гидроаккумулятора в барах, рассчитывается умножением Pmin на 0,9 (0,9 х 1,5) = 1,35.

В результате получаем:

Vt = 16,5 · 50/20 · 3 · 1,5/(3 – 1,5) · 1/1,35 = 91,66 л

Как видно из таблицы на рис. 10, максимальный объем воды внутри любого расширительного бака не превышает 50% от его паспортных данных.

Расширительный бак для водоснабжения в различных системах – схемы монтажа

Помимо работы в качестве оборудования для автономного водопровода, мембранный расширительный бак для водоснабжения нередко используют в других целях, устанавливая его в отопительные, водосборные и водоснабжающие системы различного инженерного исполнения. При этом основные критерии выбора — температурные характеристики внутренней оболочки, объем бака и способ его размещения на поверхности.

Рис. 11 Гидробак с бойлером косвенного нагрева – схема и пример размещения

Обвязка бойлера косвенного нагрева

Бойлер косвенного нагрева предназначен для создания запасов горячей воды в доме, конструктивно он выполнен в виде металлического утепленного резервуара для сбора воды, внутри которого находится отопительный трубопровод. Поступающая в бойлер холодная вода нагревается трубами, по которым циркулирует теплоноситель системы отопления — таким образом установка не потребляет электроэнергию, а потребитель всегда имеет запас горячей воды. Также петлевая схема подключения трубопровода бройлера с рециркуляцией не позволяет остывать воде в трубах.

Общеизвестно, что при нагреве вода расширяется и в закрытом бройлере из-за этого повышается давление. Для компенсации к нему подключают вертикально установленный расширительный бак для систем водоснабжения, оболочка которого принимает на себя возросшее давление воздуха.

Рис. 12 Вертикальный расширительный бак для водоснабжения в системах обезжелезивания

Запас воды

Для обеспечения автономного водоснабжения вовсе не обязательно устанавливать погружные или поверхностные электронасосы в водные источники и производить непрерывный водозабор. Альтернативный метод — кратковременный сбор воды и хранение ее запасов в накопительной емкости. Для его реализации на чердаке дома устанавливают накопительный бак, наполняют его водой из любого источника с помощью электронасоса, предусматривая разрыв цепи электропитания поплавковым выключателем, установленным на стенке накопительной емкости.

Недостатком способа сбора жидкости в накопительную емкость является неудобство ее размещения на чердаке, а также низкий напор без мембраны при малой высоте расположения (1 бар на 10 метров вертикального водного столба), не всегда достаточный для комфортного водопотребления.

Альтернатива данному варианту — использование накопительного гидробака большой емкости. Его можно разместить в любом месте дома и даже в подвале, а элементом, управляющим электронасосом, служит реле давления. В этом случае подобранный гидробак обеспечит значительно больший напор воды во внутреннем водопроводе по сравнению с накопительной емкостью на чердаке. Его второе немаловажное преимущество — нахождение внизу, благодаря этому подключаемый трубопровод не будет портить дизайн и эстетичный вид дома в отличие от накопительного бака, к которому придется протягивать линию по верху.

Рис. 13 Схема монтажа гидроаккумулятора в системе со скважинным насосом

Забор воды из скважины

Технология подключения гидроаккумулятора к магистрали автономного водоснабжения с подачей воды из скважины была рассмотрена выше, в этом случае гидроаккумулятор обычно используют в составе насосной станции или размещает его отдельно, рядом со скважинным насосом. Бак также может находиться в доме, намного реже его помещают на поверхности в отдельной пристройке.

Забор воды из емкости

Не всегда водозабор производят для бытовых нужд и питья, нередко вода нужна в хозяйстве для полива огородов, автомоек, наполнения бассейнов или рукотворных прудов. В этом случае ее чистота не играет большой роли, и она может быть взята из различного вида источников или емкостей — озер, прудов, крыниц, бочек для сбора дождевых осадков. Использование поверхностных насосов при этом требует постоянного надзора, поэтому рационально применять для водосбора автоматически отключаемые насосные станции, в состав которых обязательно входит горизонтальный гидробак. Прибор предотвратит нежелательные гидравлические удары и обеспечит работу отключающей автоматики от реле давления, если оно не подходит, его отсоединяют от питания, меняют на реле сухого хода или на входе напорной трубы ставят переходник с реле протока.

Рис. 14 Схемы насосных станций для дома

Советы по выбору оптимально подходящего бака

При выборе гидробаков руководствуются следующими соображениями:

1. Гидроаккумулятор со сменной оболочкой баллонного типа имеет ряд преимуществ перед изделиями со встроенной диафрагмой — позволяет менять баллон, что выгодно из-за не слишком высокого срока службы изделий из натуральных материалов. К тому же вода в баллонных баках не контактирует с его стенками — это снижает требования к коррозионной стойкости металлического резервуара.
2. Съемный фланец лучше подобрать из прочной нержавейки, имеющей высокий срок службы.
3. Необходимый объем гидроаккумулятора определяют по приведенным выше формулам, чтобы избежать расчетов, можно воспользоваться готовыми таблицами.
4. Материал баллона в системах забора питьевой воды выбирают из экологически чистой пищевой резины, лучше всего данным требованиям подходит бутил.
5. При покупке рассматривают производителей с учетом оптимального соотношения цены и качества, одними из лучших считаются гидроаккумуляторы Zilmet (холдинговая компания со штаб-квартирой в Италии), Reflex (Германия), понятно, что в качественных показателях им уступают агрегаты Джилекс и Wester российского производства, Аквасистем российской сборки из итальянских комплектующих.

Рис. 15 Стоимость популярных моделей гидроаккумуляторов 2019 г

Гидроаккумулятор — один из важнейших узлов в системе автономного водоснабжения, от физических параметров, конструкции и материалов изготовления которого во многом зависит ее функционирование. Чтобы выбрать подходящий агрегат, определяют его необходимый объем по несложным формулам или таблицам, далее подбирают модель из ряда брендов отечественного и зарубежного производства по оптимальному соотношению цены и качества, рассматривая материалы изготовления и руководствуясь отзывами, советами специалистов.

Расширительный бак для водоснабжения: устройство гидробака, установка, расчет

Автономный водопровод, самостоятельно подающий воду к точкам разбора как в городской квартире, давно перестал быть диковинкой. Это норма загородной жизни, которую просто нужно грамотно спроектировать, собрать и оснастить оборудованием, способным запускать и останавливать систему по мере пользования кранами.

Стабильную работу независимой сети обеспечит расширительный бак для водоснабжения. Он защитит от гидроударов, существенно продлит рабочий ресурс насосной техники, гарантирует регулярное наполнение системы водой, избавит от необходимости носить ее ведрами.

Мы рады познакомить вас с особенностями устройства и принципом работы гидроаккумулятора. У нас скрупулезно описаны правила выбора мембранного бака, специфика монтажа и подключения. Предложенную к рассмотрению информацию мы дополнили полезными иллюстрациями, схемами и видеоруководствами.

Содержание статьи:

• Характеристика закрытых расширительных баков
  • Особенности устройства и конструкции
  • Принцип работы гидроаккумулятора
  • Классификация по области применения
  • Материалы для гидропневматического оборудования
  • Расчет объема бака перед выбором
  • Горизонтальная и вертикальная ориентация
• Схемы подключения гидробаков
• Выполнение установки расширительного бака
• Особенности регулировки гидроаккумулятора
  • Настройка давления бака в системе водоснабжения
  • Регулировка гидробака в обвязке водонагревателя
• Правила обслуживания гидробака
• Монтаж гидробака открытого типа
• Выводы и полезное видео по теме

Характеристика закрытых расширительных баков

Гидробак (или гидроаккумулятор, расширительный бак) — это металлическая герметическая емкость, которая служит для поддержания стабильного напора в водопроводе и создания разных по объему запасов воды.

На первый взгляд, выбор и установка этого устройства не должна вызвать трудностей — в любом интернет-магазине можно увидеть множество моделей, которые лишь немного отличаются по форме и объему, но существенно не отличаются по своей функциональности.

Это совсем не так. В устройстве расширительного бака и принципе его работы есть много нюансов.

Галерея изображений

Фото из

Гидроаккумулятор – обязательный компонент автоматизированной независимой системы водоснабжения, выполняющий ряд значимых функций

Как и обычный накопительный бак он служит для формирования запаса воды, но это не главная его задача

Включение гидробака в схему водоснабжения позволяет защитить систему от гидроудара

Гидробак в тандеме с реле давления предоставляет возможность автоматизировать работу водозаборного оборудования и продлить сроки его службы

Гидроаккумуляторы небольшого объема поставляются в формате собранных на заводе насосных станций

Гидробак в схеме со скважинным насосом имеет больший объем, устанавливается отдельно от водозаборного агрегата

В сложных системах водоснабжения, в которых давление может падать либо от разветвленности, либо от большой протяженности трассы, гидробаки используются в качестве дополнительных резервных пунктов

Если при заборе воды существует вероятность работы при “сухом ходе”, гидроаккумулятор работает в тандеме с блоком автоматики, а не с реле давления

Гидроаккумулятор в системе водоснабжения

Емкость для создания резерва воды

Средство защиты от гидроудара

Устройство для автоматизации откачки

Гидроаккумулятор в насосной станции

Гидробак в паре с погружным насосом

Как дополнительное оборудование

Гидроаккумулятор и блок автоматики

Особенности устройства и конструкции

Разные модели расширительных баков могут иметь ограничения по способу использования — некоторые рассчитаны только на работу с технической водой, другие могут использоваться для питьевой воды.

По конструкции гидроаккумуляторы различают:

• резервуары со сменной грушей;
• емкости с фиксированной мембраной;
• гидробаки без мембраны.

С одной стороны резервуара со съемной мембраной (у бака с нижним подключением — внизу) есть специальный фланец с резьбой, к которому и крепится груша. С обратной стороны имеется ниппель, для накачивания или стравливания воздуха, газа. Он рассчитан на подключение к обычному автомобильному насосу.

В баке со сменной грушей вода накачивается в мембрану, не соприкасаясь с металлической поверхностью. Замена мембраны происходит путем откручивания фланца, который удерживают болты. В больших емкостях, для стабилизации заполнения, задняя стенка мембраны дополнительно крепится к ниппелю.

Срок службы съемной груши зависит от настроек давления воздуха в газовом отсеке гидроаккумулятора. Иногда, для создания большего запаса воды, пользователь уменьшает количество воздуха и увеличивает количество воды в груше. Это приводит к касанию мембраны к стенке бака, и становится причиной быстрого истирания

Внутреннее пространство бака с фиксированной мембраной разделяется ею на два отсека. В одном находится газ (воздух), в другой поступает вода. Внутренняя поверхность такого резервуара покрыта влагостойкой краской.

Чаще всего баки с фиксированной мембраной используются для систем отопления. Так как мембрана — это элемент, который выходит из строя гораздо быстрее, то и срок службы такого бака меньший, чем устройства со съемной грушей

Существуют также гидробаки без мембраны. В них отсеки для воды и воздуха ничем не разделены. Принцип их действия также основан на взаимном давлении воды и воздуха, но при таком открытом взаимодействии происходит смешивание двух веществ.

Достоинство таких устройств — отсутствие мембраны или груши, которая является слабым звеном в привычных гидроаккумуляторах.

Внешне расширительные баки можно разделить лишь на горизонтальные и вертикальные модели, но их рабочие параметры могут быть очень разные

Диффузия воды и воздуха заставляет обслуживать баки достаточно часто. Около одного раза за сезон приходится подкачивать воздух, который постепенно смешивается с водой. Значительное уменьшение объема воздуха, даже при нормальном давлении в баке, становиться причиной частого включения насоса.

Гидравлические аккумуляторы в системах водоснабжения сокращают вероятность возникновения гидроударов, предохраняют насосы от излишне частых включений, позволяют сформировать запас воды и поддерживать давление в контуре

Принцип работы гидроаккумулятора

Закрытые работают по такой схеме: насос подает воду в грушу, постепенно заполняя ее, мембрана увеличивается и происходит сжатие воздуха, который находится между грушей и металлическим корпусом.

Чем больше воды поступает в грушу, тем больше она давит на воздух, а тот, в свою очередь, стремится вытолкнуть ее из емкости. В результате в резервуаре повышается давление, это приводит к отключению насоса.

Некоторое время, когда в системе происходит расход воды, сжатый воздух поддерживает напор. Он выталкивает воду в водопровод. Когда ее количество в мембране уменьшается настолько, что давление опускается до нижнего предела, срабатывает реле, снова включая насос.

В гидробаке происходит постоянное взаимодействие воды и газа, отделенных друг от друга резиновой мембраной. Объем жидкости внутри устройства регулируется количеством газа (его давлением) (+)

Классификация по области применения

Нельзя путать баки для водоснабжения и для отопительной системы, поэтому при выборе нужно узнать их предназначение. Для четкой идентификации производители окрашивают гидроаккумуляторы для отопления в красный, для водоснабжения — в синий цвет.

Однако некоторые не придерживаются такой маркировки, поэтому отличительной чертой устройств могут послужить такие данные:

• для водоснабжения максимальная температура использования гидроаккумулятора будет составлять до 70 °C, допустимое давление может достигать 10 бар;
• устройства, предназначенные для системы отопления, могут выдерживать температуру до +120 °C, рабочее давление расширительного бака зачастую не бывает выше 1,5 бар.

Все самые важные параметры указаны на декоративном колпачке (шильдике), который закрывает ниппель.

Устройство, предназначенное для системы отопления, служит дополнительным резервуаром, позволяющим  теплоносителю свободно расширяться при нагреве. Без него система обречена на разрушение

Список функций, которые выполняет гидробак в системе ХВ (холодного водоснабжения), гораздо шире:

• Поддержание ровного и постоянного напора в водопроводе. Благодаря давлению воздуха, напор некоторое время поддерживается даже при выключенном насосе, пока не упадет до установленного минимума и в работу опять не включится насос. Таким образом напор в системе сохраняется даже при одновременном использовании нескольких сантехнических приборов.
• Предохранение от износа насосного оборудования. Запасы воды, содержащийся в баке, позволяет некоторое время использовать водопровод, не включая насос. Это уменьшает количество срабатываний насоса за единицу времени и продлевает его работу.
• Защита от гидроударов. Резкий скачок давления в водопроводе при включении насоса может достичь 10 и более атмосфер, что негативно сказывается на всех элементах системы. Мембранный бак берет на себя удар, выравнивая давление.
• Создание запасов воды. При отключении электричества система водоснабжения хоть недолго, но, все же, еще некоторые время будет отдавать воду.

Для обвязки водонагревателя используют расширительные баки, которые могут выдерживать высокие температуры.

Материалы для гидропневматического оборудования

Мембрана расширительного бака изготавливается из разных материалов, которые при эксплуатации выдерживают разный диапазон температур.

В гидроаккумуляторах применяют:

• Натуральную каучуковую резину — NATURAL. Материал может контактировать с питьевой водой, применяется для аккумулирования холодной воды. Со временем может начать пропускать воду. Выдерживает температуру от -10 и до 50 °C выше нуля.
• Синтетическая бутиловая резина — BUTYL. Наиболее универсальна, водонепроницаема, применяется для станций водоснабжения, подходит для питьевой воды. Температура эксплуатации может колебаться от -10 и до 100 °C.
• Синтетическая резина из этилен-пропилена — EPDM. Более водопроницаемая, чем предыдущая, может контактировать с питьевой водой. Диапазон допустимых температур — от -10 и до 100 °C.
• Резина SBR применяется только для технической воды. Температура использования та же, что и у предыдущих марок.

Для организации холодного водоснабжения необходимо выбирать баки с грушей, изготовленной из пищевой резины с усовершенствованными эластичными свойствами, которая позволят лучше гасить гидравлические удары и поддерживать стабильный напор воды в системе.

Корпус бака чаще всего производят из легированной стали, стойкой к коррозии, покрытой снаружи лакокрасочным покрытием. В продаже также можно встретить емкости из нержавейки, очень прочные, но при этом дорогие.

Расчет объема бака перед выбором

В продажу поступают баки вместимостью от 24 до 1000 л. Какой именно выбрать, подскажут расчеты, результат которых следует округлять в сторону увеличения. Выбирая бак со съемной мембраной, следует помнить, что объем воды занимает 30% от общего объема емкости, то есть, в 100-литровом резервуаре запас воды будет равен приблизительно 30 литрам.

Таблица демонстрирует взаимосвязь параметров давления воздуха в газовом отсеке гидроаккумулятора с показателями настройки реле и размером бака (+)

Особенностью маленьких баков есть то, что они зачастую не имеют клапана, чтобы стравливать воздух из резиновой груши. Это может создать неудобства при эксплуатации. Большие емкости имеют такой клапан, и помимо создания большего запаса воды, лучше справляются с поддержанием стабильного напора в системе.

Галерея изображений

Фото из

Небольшой по объему гидробак

Бак с поверхностным насосом

Гидроаккумуляторы со скважинными насосами

Объем гидробаков для погружных насосов

Расчет общего объема гидробака для водоснабжения закрытого типа рассчитывают по такой формуле:

Vt=K*Amax*((1+Pmax)*(1+Pmin))/(Pmax-Pmin)*(1+Pвозд.),

где:

• Vt — полный объем гидробака;
• Amax – максимально возможное расходование воды в минуту, литр;
• К – коэффициент (см. табл. ), зависящий от мощности насоса;
• P_max – настройки реле при отключении оборудования, бар;
• P_min – настройки реле при запуске оборудования, бар;
• P_возд. – давление в гидробаке (в его газовой полости), бар.

Коэффициент К можно определить по следующей таблице:

Таблица коэффициента К, зависящего от мощности насоса, для расчета общего объема гидробака закрытого типа для водоснабжения

Некоторые производители также считают объем гидробака по другому:

Компания Джилекс, занимающаяся производством обширной линейки оборудования для систем водоснабжения и отопления, предлагает еще одну формулу для экспресс-определений объема гидробака

Горизонтальная и вертикальная ориентация

Выбор между вертикальным и горизонтальным баком заключается в особенностях помещения. Если комната небольшая или объем емкости внушительный, то чтобы не занимать много места, устанавливают вертикальную емкость.

Горизонтальный бак имеет меньшую вместительность, может подвешиваться на стене, а также служить опорой для установки поверхностного насоса. Для его монтажа предусмотрены специальные крепления. Большие баки производятся только в вертикальном исполнении и устанавливаются на ножки.

Подытоживая все вышесказанное, можно отметить, что выбор гидроаккумулятора предстоит совершать между такими отличительными свойствами:

• рабочее давление;
• страна производитель;
• больший или меньший объем;
• сменная или нет резиновая мембрана;
• мембрана для технической или питьевой воды;
• материал корпуса — нержавеющая или эмалированная сталь.

Чтобы в будущем не было трудностей с заменой комплектующих, лучше выбирать самые ходовые модели устройств. Резиновые груши к ним всегда есть в свободной продаже, если понадобиться срочная замена, не придется долго ожидать доставки.

Галерея изображений

Фото из

Гидроаккумуляторы выпускают в горизонтальном и вертикальном исполнении. Баки объемом до 10 л вертикально ориентированы, лишены креплений к строительным конструкциям и опор

Горизонтально ориентированы гидроаккумуляторы средней вместимости. Обычно это устройства объемом от 14 л до 50 л

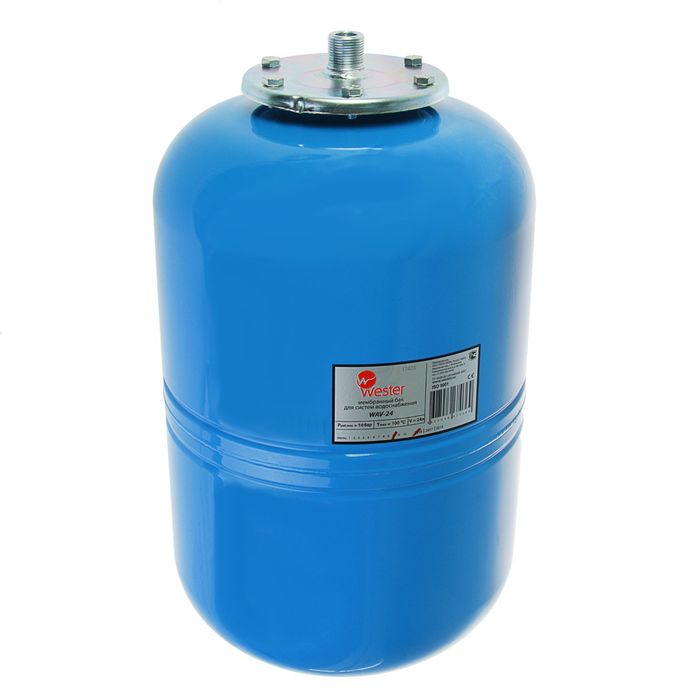

Мембранные баки для водоснабжения, вмещающие более 50 л, производятся в вертикальном варианте как наиболее компактном для установки больших емкостей

Вертикальные мембранные баки устанавливаются отдельно от насосного оборудования, оснащаются прочными и устойчивыми опорными ножками, способными держать от 50 до 750 кг

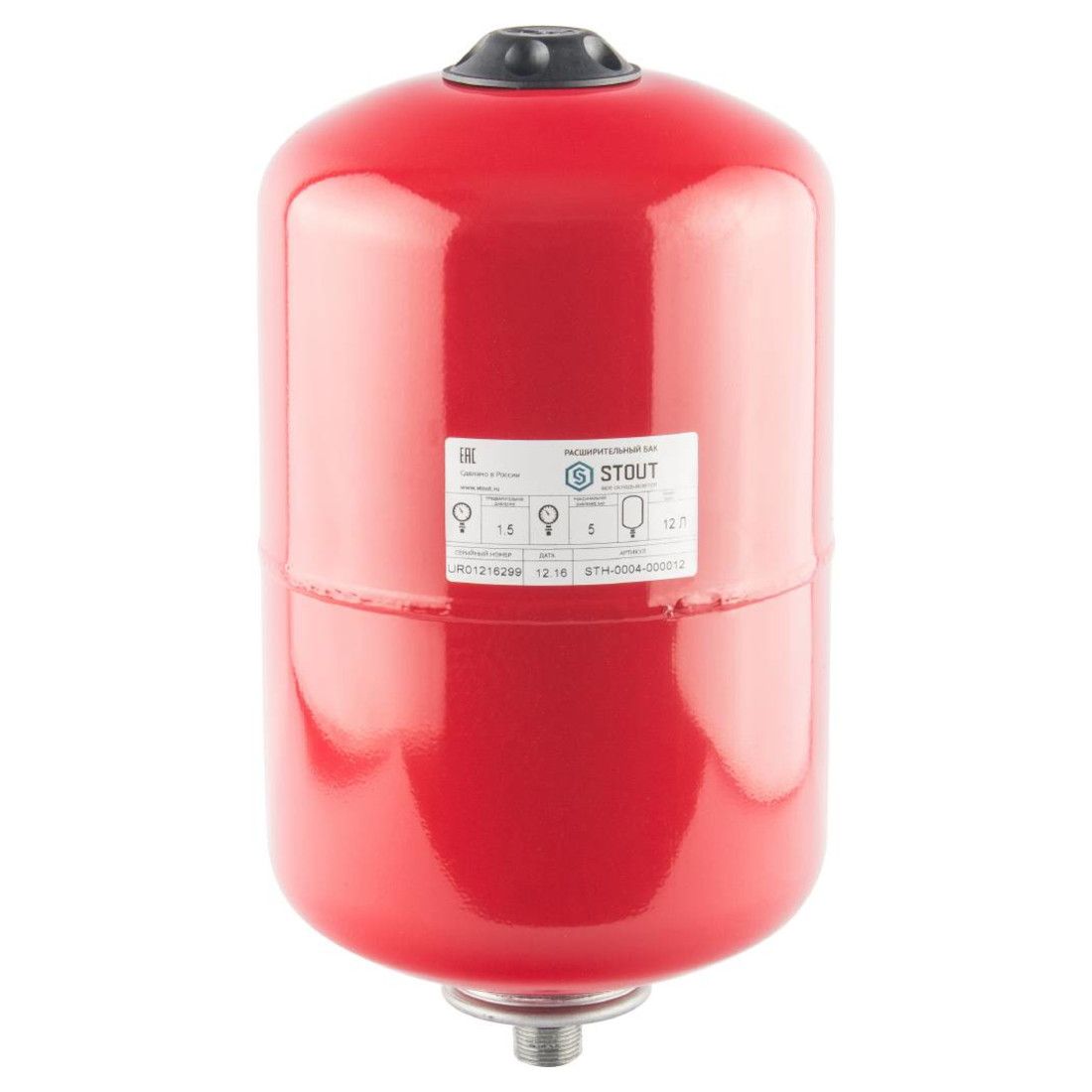

Вертикальный гидробак без опор

Гидроаккумуляторы средней емкости

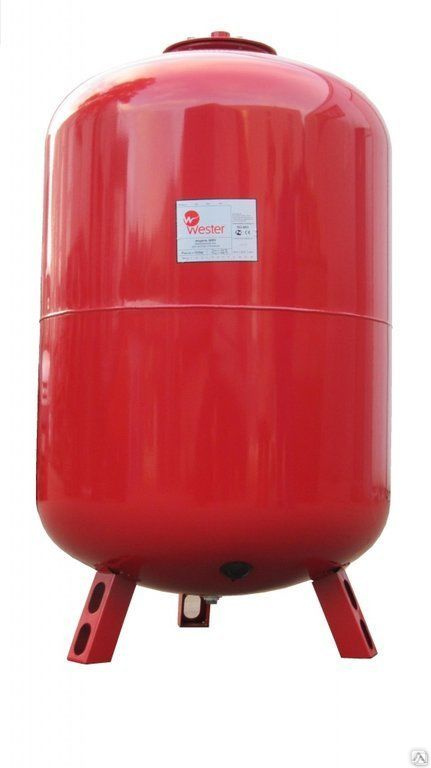

Мембранные баки с ножками

Особенности вертикальных моделей

Схемы подключения гидробаков

Для системы горячего водоснабжения проводят на участке циркуляционной магистрали, всасывающей линии насоса, ближе к водонагревателю.

Бак оборудуется:

• манометром, предохранительным клапаном, воздухоотводчиком — группа безопастности;
• запорным клапаном с устройством, которое предотвращает случайное перекрытие.

В водопроводной системе, где присутствует водонагревательное оборудование, устройство берет на себя выполнение функций расширительного бака.

Схема установки в системе ГВ: 1 – гидробак; 2 – предохранительный клапан; 3 – насосное оборудование; 4 – элемент фильтрации; 5 – обратный клапан; 6 – кран запорный

В системе ХВ главное правило при — монтаж в начале обвязки, ближе к насосу.

В схеме подключения обязательно присутствуют:

• обратный и запорный клапан;
• группа безопасности.

Схемы подключения могут быть очень разными. Подключенный гидробак нормализует работу оборудования, уменьшая количество включений насоса за единицу времени и этим продлевая срок его службы.

Схема монтажа в системе ХВ со скважиной: 1 – бак; 2 – обратный клапан; 3 – кран запорный; 4 – реле для регулировки давления; 5 – прибор управления насосным оборудованием; 6 – группа безопасности

В схеме с повысительной один из насосов работает постоянно. Такая система устанавливается для домов или зданий с высоким водопотреблением. Гидробак здесь служит в для нейтрализации скачков давления, а для аккумулирования воды устанавливают емкость как можно большего объема.

Выполнение установки расширительного бака

Перед началом работ проверяют гидроаккумулятор на отсутствие повреждений. Установку устройства проводят в звукоизолированном помещении, при плюсовой температуре. Чтобы иметь доступ к крану для слива, запорной арматуре и т. п., расстояние от бака до потолочного перекрытия и стен оставляют не меньше 0,6 м.

В помещении также необходимо предусмотреть возможность наполнения бака и слива воды. Крепеж и место для монтажа должно выдерживать 100%-ю заполненность емкости.

Для расширительных баков объемом до 30 литров используют настенное крепление, большие емкости устанавливают на ножках

Гидроаккумулятр не должен подвергаться механической и статистической нагрузке, нежелательно допускать воздействие на него труб и агрегатов. Бак привинчивают к полу, используя резиновые прокладки. На входе в гидробак устанавливают обратный клапан, кран для слива.

Галерея изображений

Фото из

Для подключения гидроаккумулятора к системе водоснабжения потребуется реле давления, полимерные трубы, американака 1″, переходник и цанговая муфта, фум-лента

Для обеспечения герметичности в узле и возможности разобрать оборудование без повреждений уплотняем резьбу фум-лентой

Для упрощения сборки/разборки и возможности легко демонтировать для ремонта ставим американку перед реле давления

Подсоединяем реле давления, стараясь расположить его под углом, удобным для дальнейшей эксплуатации и отслеживания параметров

Несмотря на то, что в узле соединения манометра с реле есть уплотняющая прокладка, резьбовое соединение в этом месте дополнительно проходим уплотняющей лентой

Сварим колено из труб ПВХ для удобства и упрощения подключения линии, транспортирующей воду к потребителям

К расположенному на выходе из реле давления патрубку подключаем сваренное из труб ПВХ колено

Используя муфту для полиэтиленовых труб, оснащенную цанговым зажимом, подсоединяем водопроводную линию от насоса к гидробаку

Шаг 1: Подбор компонентов для подключения бака

Шаг 2: Уплотнение резьбы на фланце гидробака

Шаг 3: Установка американки перед реле давления

Шаг 4: Подключение к схеме реле давления

Шаг 5: Подсоединение манометра

Шаг 6: Сварка труб для отводящего колена

Шаг 7: Фиксация колена для водопровода

Шаг 8: Крепление трубы от насоса к реле

Перечисленные шаги требовались для устройства обвязки гидроаккумулятора, которую производили на дневной поверхности. Для дальнейших действия надо переместиться в кессон.

Галерея изображений

Фото из

Шаг 9: Погружение участка системы в кессон

Шаг 10: Сборка участка водопровода в кессоне

Шаг 11: Удаление крышки для подключения электрики

Шаг 12: Фиксация кабеля питания насоса

После проведения финишной сборки системы остается провести контрольные испытания и запустить контур водоснабжения.

Особенности регулировки гидроаккумулятора

Расширительные баки для водоснабжения поступают в продажу со стандартными настройками производителя — зачастую давление в воздушном отсеке уже установлено на значении 1,5 бар. Допустимое давление всегда указано на этикетке и производитель не рекомендует отклоняться от заданных параметров, особенно в сторону его увеличения.

Перед тем как приступить к регулировке, систему отключают от электросети и закрывают запорные вентили. Мембранный бак полностью опустошают, сливая воду — точный показатель давления можно измерить только при пустом отсеке для воды.

Далее снимают показатели давления с помощью точного манометра. Для этого с золотника снимают декоративный колпачок и подносят прибор. Если давление отличается от требуемого, то его приводят в соответствие, накачивая или стравливая лишний воздух.

Учитывая то, что производитель против отклонений от рекомендованных показателей давления, необходимо еще на этапе проектирования выбрать подходящее оборудование, параметры которого не будут конфликтовать между собой

При регулировке давления в газовом отсеке бака производитель заполняет его инертным газом, например, осушенным азотом. Это предотвращает коррозию внутренней поверхности. Поэтому пользователям также рекомендуется использовать для увеличения давления технический азот.

Настройка давления бака в системе водоснабжения

Давление в баке закрытого типа устанавливается всегда несколько ниже (на 10%), чем уровень давления при запуске насоса. Регулируя давление в устройстве можно корректировать напор воды. Чем меньшим будет давление газа в гидробаке (но не меньше 1 бар), тем больше он будет вмещать в себе воды.

Напор при этом станет неравномерным — сильным при наполненном резервуаре и все более слабым при его опустошении. Чтобы обеспечить сильный и ровный поток воды устанавливают давление в камере с воздухом или газом в пределах 1,5 бар.

Напор воды в водопроводе устанавливается с помощью реле. При настройке давления в расширительной камере необходимо учитывать эти значения

Регулировка гидробака в обвязке водонагревателя

Расширительный бак, который используется для горячего водоснабжения, изначально не должен содержать воды. Давление в устройстве устанавливается на показателе, который на 0,2 больше чем верхний порог отключения насоса.

Например, если реле настроено на отключение оборудования при показателях давления в 4 бар, то давление в газовом отсеке расширительного бака должно устанавливаться на значении 4,2 бар.

Установленный в обвязке водонагревателя, бак не служит для поддержания давления. Он призван компенсировать расширение тогда, когда происходит нагрев воды. Если установить давление в нем на меньшее значение, то в баке будет постоянно находиться вода.

Правила обслуживания гидробака

Плановый осмотр расширительного бака заключается в проверке давления в газовом отсеке. Необходимо также провести осмотр клапанов, запорной арматуры, воздухоотводчика, проверить работу манометра и . Чтобы убедиться в целостности бака проводят внешний осмотр.

Во время профилактического обслуживания, следует измерять давление в гидробаке и корректировать его, если необходимо

Несмотря на всю простоту устройства, расширительные баки для водоснабжения все же не вечны и могут сломаться. Характерные причины — разрыв мембраны или потеря воздуха через ниппель. Признаки поломок можно определить по частому срабатыванию насоса, появлению шума в системе водопровода. Понимание принципа работы гидроаккумулятора — это первый шаг к правильному обслуживанию и устранению неисправностей.

Монтаж гидробака открытого типа

Устройство открытого типа используется все реже, так как требует постоянного вмешательства пользователя в свою работу. Открытый расширительный бак — это негерметичная емкость, которая служит для образования , аккумулирования воды, а также служит в качестве расширительной камеры.

К баку подключают: кран для слива, патрубки для рециркуляционной и подающей трубы, контрольную и переливную трубу

Бак устанавливают выше самой верхней сантехнической точки, например, на чердаке, вода в систему поступает самотеком. Каждый метр, на который поднимается устройство, увеличивает давление в водопроводе на 0,1 атмосфер.

Чтобы автоматизировать процесс обеспечения водой, бак оснащают поплавковым переключателем и устанавливают автоматическое реле, которое будет включать и отключать насос.

Емкость монтируют в непромерзаемом помещении, накрывают крышкой от пыли и мусора, укутывают стенки минеральной ватой или другим утеплителем

Такой способ организации водоснабжения требует регулярного контроля пользователя, иначе вода при отрицательных температурах может замерзнуть (если помещение не отапливается). Жидкость будет испаряться, поэтому придется постоянно доливать ее.

Кроме того, такая емкость громоздкая и не эстетичная, для нее обязательно нужно иметь в доме чердачное помещение. Но главный недостаток устройства — бак не приспособлен работать в условиях высокого напора воды в системе.

Выводы и полезное видео по теме

Ролик #1. Все о расширительных баках — классификация, предназначение, регулировка и признаки неполадок:

Ролик #2. Неправильная работа насосной станции часто связана с неисправностями гидроаккумулятора:

Ролик #3. Нюансы выбора гидробаков для водоснабжения:

Еще на этапе планирования и разработки водопроводной системы необходимо продумать все принципиально важные моменты и просчитать все параметры. Если нет уверенности в непогрешимости своих расчетов и правильном выборе гидробака для водоснабжения, лучше обратиться к специалистам.

Большинство фирм, реализующих профессиональное оборудование, предоставляют консультации или даже проводят расчеты бесплатно. Это поможет избежать ошибок и лишних трат.

Мы ждем ваши комментарии с рассказами о собственном опыте в использовании расширительного бака, с вопросами, возникшими в ходе ознакомления с представленной информацией. Нам интересны ваши замечания и вероятные предложения. Прокомментировать материал можно в расположенном ниже блоке.

принцип работы, инструкция по наладке, схема подключения + видео

Содержание

• Функции и принцип работы
• Виды мембранных баков
• Особенности выбора бака
• Схема подключения бака
• Инструкция по наладке оборудования
• Расчет объема гидроаккумулятора: видео
• Мембранный расширительный бак для водоснабжения: фото

Расширительный мембранный бак – обязательный компонент индивидуального водоснабжения, без которого функционирование системы не представляется возможным. Именно он создает необходимое давление для полноценной работы водопровода, делает резервные запасы воды и даже выполняет ряд защитных функций. В связи со столь высокой важностью оборудования ожидаемо возникает вопрос: как выбрать и грамотно установить бак? Чтобы разобраться, подойдем к вопросу комплексно: к вашему вниманию строение и принципы работы расширительного прибора, его виды, особенности выбора, а также схема подключения и полезная инструкция по наладке с видео.

Функции и принцип работы

Мембранный бак – это герметичный преимущественно металлический резервуар, состоящий из двух разделенных камер: воздушной и водяной. В роли разделителя выступает специальная резиновая мембрана – она, как правило, выполнена из крепкого бутила, который устойчив к развитию бактериальных микроорганизмов. Водяная камера оснащена патрубком, через который непосредственно подается вода.

Главная задача расширительного мембранного бака – аккумулировать определенный объем воды и подавать ее по запросу пользователя под необходимым давлением. Но этим функции прибора не ограничиваются – также он:

• защищает насос от преждевременной деформации: благодаря резерву воды насос включается не при каждом открывании крана, а только при опустошении бака;
• предохраняет от перепадов давления воды при параллельном использовании нескольких кранов;
• защищает от гидравлических ударов, которые потенциально могут происходить при включении насосной установки.

Принцип работы бака следующий. Когда насос включается, в водяную камеру под давлением начинает закачиваться вода, а объем воздушной камеры в это время уменьшается. Когда давление достигает максимально допустимой отметки, насос отключается, и подача воды прекращается. Затем по мере забора воды из бака давление снижается и, когда оно уменьшается до минимально допустимой отметки, насос вновь включается и возобновляет закачку воды.

Совет. В процессе работы бака в водяной камере может накапливаться воздух, что провоцирует снижение эффективности оборудования, поэтому как минимум раз в 3 месяца нужно проводить обслуживание отсека – стравливать из него лишний воздух.

Виды мембранных баков

Различают два вида расширительных мембранных резервуаров:

1. С заменяемой мембраной – модели, подразумевающие возможность смены резиновой мембраны. При первой же необходимости ее можно вынуть через фланец, раскрутив его болты. В крупных баках мембрана дополнительно зафиксирована к ниппелю, что позволяет стабилизировать прибор, но и в этом случае ее можно без проблем снять с креплений на задней части.

   Мембрана для гидроаккумулятора

2. Со стационарной мембраной – баки, в которых разделительная мембрана закреплена максимально жестко и не подлежит замене. Если она выйдет из строя, менять придется весь прибор. Цена таких расширительных резервуаров ниже, чем стоимость моделей предыдущего вида, но о полноценном удобстве эксплуатации тут говорить не приходится.

Совет. Выбирая между сменной и стационарной мембраной, учитывайте один важный фактор: в первом случае вода полностью находится в мембране и не вступает в контакт с внутренней поверхностью бака, что исключает коррозионные процессы, а во втором случае контакт сохраняется, поэтому добиться максимальной защиты от коррозии невозможно.

Особенности выбора бака

Главный фактор выбора мембранного бака – его объем. При расчете оптимального объема резервуара следует учитывать следующие нюансы:

• количество пользователей водопроводной системы;
• количество точек водозабора: кранов, выходов для душа и джакузи, выходов для бытовой техники и котлов, которые работают с водой;
• производительность насоса;
• максимальное количество циклов включения/выключения насоса за один час.

Для расчета приблизительного объема бака можете воспользоваться такими ориентирами от специалистов: если количество пользователей не более трех, а производительность насоса составляет не больше 2 куб.м./ч, то вполне достаточно резервуара объемом 20-24 л; если количество пользователей от четырех до восьми, а производительность насоса колеблется в рамках 3-3,5 куб.м./ч, потребуется резервуар объемом 50-55 л.

Выбирая бак, помните: чем скромнее его объем, тем чаще придется включать насос и тем выше риск перепадов давления в водопроводной системе.

Совет. Если вы предполагаете, что со временем возникнет необходимость увеличения объема мембранного бака, покупайте оборудование с возможностью подключения дополнительных емкостей.

Схема подключения бака

Мембранный резервуар может устанавливаться как вертикально, так и горизонтально, но в обоих случаях схема подключения будет идентичной:

1. Определите место монтажа. Прибор должен располагаться со стороны всасывания циркуляционного насоса и до разветвления водопровода. Проследите, чтобы к баку обеспечивался свободный доступ для выполнения обслуживающих работ.
2. Закрепите резервуар к стене или полу через каучуковые прокладки и заземлите его.
3. К патрубку резервуара с помощью фитинга-американки подсоедините пятивыводной штуцер.
4. К четырем свободным выводам последовательно подсоедините: реле давления, трубу от насоса, манометр и разводную трубу, которая подает воду непосредственно к точкам забора.

Важно, чтобы сечение подсоединяемой трубы водопровода было равным или немного большим по отношению к сечению приемного патрубка, но оно ни в коем случае не должно быть меньшим. Еще один нюанс: между расширительным баком и насосом желательно не располагать никаких технических устройств, дабы не спровоцировать увеличение гидравлического сопротивления в системе водоснабжения.

Инструкция по наладке оборудования

После того как мембранный бак установлен и подключен, важно грамотно его настроить и запустить. Остановимся на главных моментах этого этапа.

Первым делом нужно узнать величину внутреннего давления бака. В теории оно должно составлять 1,5 атм, но не исключено, что во время хранения прибора на складе или в процессе транспортировки случилась протечка, которая спровоцировала понижение столь важного показателя. Дабы убедиться в правильности давления, снимите колпачок золотника и выполните замеры манометром. Последний может быть трех видов: пластиковый – дешевый, но не всегда точный; механический автомобильный – более надежный и сравнительно доступный в цене; электронный – дорогой, но максимально точный.

После измерений необходимо определиться, какое давление будет наиболее оптимальным в вашем случае. Практика показывает, что для нормального функционирования сантехники и бытовых приборов давление в мембранном баке должно варьироваться в рамках 1,4-2,8 атм. Предположим, что вы выбрали эти показатели – что делать дальше? Сначала, если исходное давление в баке оказалось ниже 1,4-1,5 атм, его нужно повысить путем подкачки воздуха в соответствующую камеру резервуара. Затем следует настроить реле давления: откройте его крышку и при помощи большой гайки P настройте максимальный показатель давления, а при помощи малой гайки ∆P – минимальный показатель.

Теперь можно запускать систему: по мере закачки воды наблюдайте за манометром – давление должно постепенно подниматься, а после того, как оно достигнет максимальной установленной отметки, насос должен отключиться.

Как видите, без расширительного мембранного бака вы действительно можете даже и не рассчитывать на полноценную работу индивидуального водоснабжения. Поэтому, если хотите бесперебойно пользоваться благами цивилизации, основательно подойдите к выбору и подключению прибора – все принципы и тонкости перед вами, так что советуем их хорошо проштудировать и только потом переходить к активным действиям.

Расчет объема гидроаккумулятора: видео

Мембранный расширительный бак для водоснабжения: фото

Похожие публикации:

Прокрутка вверх

Adblock
detector

Мембранный расширительный бак для системы отопления

Для любой отопительной системы нужна установка специального оборудования, компенсирующего расширение теплоносителя. Такое требование обусловлено возможным повреждением батарей, труб и теплообменников котла.

Кроме клапана также обязательна установка мембранного расширительного бака, от работы которого во многом зависит эффективность и безопасность работы всей системы в целом.

Устройство и принцип работы расширительных баков для отопления

Расширительные бачки, как и обогревательные системы, бывают:

• закрытого типа,
• открытого типа.

Открытый расширительный бачок — это изготовленная из нержавеющей стали емкость в виде параллелепипеда, устанавливаемая в наивысшей точке системы, чаще всего на чердаке.

К баку подсоединяются несколько труб:

• магистральная;
• циркуляционная;
• сигнальная.

В системах открытого типа теплоноситель перемещается под воздействием естественной гравитации без установки насосов.

Вопреки относительно небольшим затратам на обустройство и легкость обслуживания, открытые системы стремительно теряют свою популярность по причине слишком большого количества слабых мест:

• необходимость обязательного отслеживания уровня воды в бачке по причине интенсивного испарения теплоносителя в открытых сосудах;
• необходимость добавления воды по мере необходимости;
• невозможность использования антифриза в связи с открытостью бака, испаряющегося еще быстрее воды;
• необходимость устройства дренажа либо подводa канализации, так как иногда случается перелив находящейся в расширительной емкости воды;
• наличие эффективной теплоизоляции с целью предотвращения замерзания теплоносителя в открытой расширительной емкости;
• необходимость дополнительного приобретения соединительных частей и труб для установки на чердаке расширительного бака мембранного типа;
• появление ржавчины на радиаторах и трубах, образование пробки, связанное с попаданием в отопительную сеть из расширительного сосуда воздуха.

Сфера применения: системы с открытыми емкостями устанавливаются преимущественно для обогрева зданий малой площади в один этаж. В больших домах целесообразно устанавливать систему закрытого типа.

Устройство закрытого мембранного расширительного бака

Закрытый мембранный расширительный бак разделяется гибкой мембраной на отсеки для:

• жидкости, куда поступает образовавшийся при нагревании избыточный теплоноситель;
• газов, где под давлением находится воздух, а в некоторых случаях – инертный газ либо азот.

Принцип работы мембранного расширительного бака:

• увеличение температуры теплоносителя приводит к тому, что все больший его объем подается в отсек;
• объем газового отсека сокращается, а давление в нем нарастает;
• критическое давление приводит к включению предохранительного клапана и сбросу лишнего давления.

При охлаждающейся отопительной системе наблюдается противоположный процесс: мембранный расширительный бак возвращает воду обратно в трубопровод.

Виды мембранных бачков

Устройство расширительного бака мембранного типа кажется простым только сначала. Для каждой системы следует подбирать свой тип, в наиболее полной мере отвечающий предъявляемым требованиям и условиям эксплуатации.

Фиксированный бак

Особенностью такого вида является невозможность разборки конструкции, то есть мембрану нельзя достать и заменить на другую.

Несмотря на кажущийся существенным недостаток, такие баки обладают весомым плюсом – низкой ценой. Именно по этой причине они востребованы в небольших системах со стабильным давлением.

Часто при расчетах указанное производителем давление принимается неизменным, но при возможном превышении допустимого параметра расширения теплоносителя следует подобрать мембранный бак для отопления иного типа.

Фланцевые бачки со сменной мембраной

В их конструкции предусмотрено наличие фланца, позволяющего заменить износившуюся мембрану. Таким образом регулируется объем бачка, и появляется возможность установки мембран различной степени упругости.

В мембранном баке такого типа допускается непостоянное давление с большой долей вероятности повышения. Примеры: котлы на твердом топливе, в которых нет возможности оперативно отрегулировать нагрев воды.

Баки выпускаются в горизонтальном и в вертикальном исполнении.

Оптимальный объем бачка связан с его геометрической формой. Для домашних отопительных сетей с небольшой протяженностью труб лучше подбирать плоские устройства, а для имеющих большую протяженность систем больше подходят конструкции цилиндрической формы.

Расчет объема мембранного бака

По одной из методик за требуемый объем расширительного сосуда принимается порядка 10% от суммарного объема циркулирующего в системе теплоносителя. Данный подход основывается на том, что показатели теплового расширения теплоносителя не превышают значения 0,08 при добавлении гликоля до 90% и нагревании до 100°С. Этот метод расчетов достаточно приблизительный, так как не берет в расчет давление в системе.

Для более точного определения требуемого объема бака рекомендуется воспользоваться формулой:

V = C*Bt/(1-( Pmin/Pmax)), где:

• С – объем теплоносителя;
• Bt – параметр теплового расширения теплоносителя;
• Pmin – начальное (настроечное) давление в сосуде;
• Pmax – допускаемое давление в системе (при котором происходит срабатывание предохранительного клапана).

Суммарный объем (С) используемого в системе теплоносителя рассчитывается по всем ее элементам. Это значение обычно приводится в технической части проекта отопления.

Значение параметра расширения жидкости (Bt) зависит от ее состава и температуры. В отопительных системах индивидуальных домов в качестве теплоносителя в основном применяется вода, но для улучшения характеристик можно добавить гликоль. Табличное значение параметра приведено в специальной литературе либо на тематических интернет-порталах.

Значение настроечного давления (Pmin) принимается равным значению начального давления в системе при не нагретом теплоносителе.

Максимальное давление (Pmax) ограничивается наименьшей из всех величиной, допускаемых для отдельных узлов. Это значение определяет момент включения предохранительного клапана.

Полученная расчетная величина (V) характеризует прибавление объема жидкости при ее нагревании.

Расширитель подбирается исходя из полученной расчетной величины и коэффициента заполнения. Этот коэффициент можно определить по специальным таблицам в зависимости от начального и наибольшего давления, которые легко можно отыскать в специальной литературе.

Требования к установке

Монтаж бака нельзя назвать сложной работой, поэтому можно обойтись и собственными силами.

При установке нужно строго выполнять следующие требования:

• не следует устанавливать бак в помещениях с отрицательной температурой;
• установить бак можно в любой точке системы до разветвления;
• особое внимание необходимо уделять надежности крепления, так как при наполнении бака жидкостью вес его значительно увеличивается;
• все соединения должны быть герметичны;
• не допускается применение герметиков, так как они ухудшают трение между корпусом и мембраной;
• не рекомендуется размещение сосуда на выходной трубе сразу за котлом.

Нельзя прикреплять мембранные баки большого объема (свыше 30 л) к несущим конструкциям. В большинстве случаев они оборудованы ножками для установки на пол.

Рекомендации по установке

Устанавливая мембранный расширительный бак в систему отопления, следует учесть следующее:

• окружность патрубка обычно равна 3/4, поэтому в «обратке» следует предусмотреть наличие совпадающего резьбового канала;
• проведению работ не должны мешать части системы либо посторонние предметы;
• нужно полностью исключить любую нагрузку на расширительный бак для водоснабжения или отопления;
• рекомендуется использовать прокладки из паронита, обладающие требуемой устойчивостью к воздействию повышенных температур и давления;
• для регулирования и поддержания давления в газовом отсеке следует непременно оборудовать расширитель воздушным клапаном.

Всякий раз после включения закрытой системы на мембрану действует высокое давление, по этой причине как минимум один раз в 2 года необходима проверка состояния мембраны и при необходимости ее замена.

Устанавливая мембранные расширительные баки для отопительных систем необходимо постараться избегать серьезных ошибок, приводящих к некорректной работе оборудования.

Самая серьезная из них – это неверное указание максимального давления в газовом отсеке. Оно должно составлять 85-90% от критического, иначе мембрана перестанет расширяться по направлению к отсеку, что чревато прорывом труб и выходом из строя батарей отопления. Лучшее решение такой проблемы — установка рабочего поверенного манометра.

Перед установкой бака следует убедиться в его отсутствии в котле. Если согласно расчетам его объема недостаточно, то можно установить дополнительный бак.

Рекомендации по выбору

При выборе бака особое внимание нужно обратить на его конструкцию. Если не ожидается критических перепадов давления, то лучше предпочесть недорогой фиксированный бак. В ином случае потребуется установка расширительного разборного бака, так как замена мембраны обойдется значительно дешевле, чем замена всей конструкции полностью.

Дополнительные факторы, которые нужно учесть при выборе:

• толщина стенок: должна составлять не менее 1 мм;
• тип внешнего и внутреннего покрытия: изготовленный из металла корпус не должен подвергаться коррозии;
• объем жидкостного отсека: не должен быть слишком большим во избежание снижения температуры теплоносителя в трубах;
• конструкция емкости: она может быть горизонтальной или вертикальной, в других положениях его установка запрещена.

Несмотря на кажущуюся простоту такого элемента отопительной системы, как бак для воды, его выбор и установка требуют немало внимания и скрупулезности даже в мелочах. Серьезное отношение позволит избежать любых неприятностей и сделать обогрев частного дома эффективным и безопасным.

Видео по теме:

Экспансия на запад знакомит исследователей и поселенцев с индейцами равнин

Читайте, слушайте и изучайте английский язык с помощью этой истории. Дважды щелкните любое слово, чтобы найти его определение в словаре для учащихся Merriam-Webster.

► Прослушайте эту историю в высоком качестве со скоростью звука 192 кбит/с (или щелкните правой кнопкой мыши/щелкните по опции, чтобы сохранить)

Добро пожаловать в THE MAKING OF A NATION – Американская история на специальном английском языке VOA. Я Стив Эмбер.

На этой неделе в нашей серии мы рассмотрим историю первых американских индейцев.
Коренные народы Северной и Южной Америки пришли из Сибири тысячи лет назад. Перед окончанием последнего ледникового периода существовал сухопутный мост между Сибирью и Аляской. По мере того, как группы заселяли разные части земли, они развивали свои собственные культуры и религии.

История каждой группы играет важную роль в истории Америки. Но наша сегодняшняя история сосредоточится на племенах, ставших центральной частью Соединенных Штатов.

В 1844 году Мерриуэзер Льюис и Уильям Кларк повели группу исследователей в Тихий океан. Они встретили племена Великих равнин. Исследователи были, возможно, первыми белыми людьми, которых когда-либо видели эти коренные американцы.

Когда группа исследователей приблизилась к восточной стороне Скалистых гор, они столкнулись с племенем шошонов. Мерриуэзер Льюис был первым, кто увидел их. Представьте на мгновение, что мы с Мерриуэзером Льюисом находимся возле Скалистых гор. Через небольшой холм к нам едет группа из шестидесяти шошонов.

Первое, что мы видим, это то, что эти люди готовы к войне. Каждый вооружен луком и стрелами. Некоторые носят длинные шесты с острым ножом на конце.

Они едут очень быстро. Некоторые лошади выглядят так, будто у них нет всадников. Но когда они приближаются, мы видим, что всадники свисают с боков лошадей или под шеей. Они используют тела лошадей для защиты.

Лошади раскрашены разными узорами в синий, черный, красный и другие цвета. Позже мы узнаем, что каждый рисунок имеет особое значение для человека, которому принадлежит лошадь. Каждый рассказывает историю.
Например, всадник одной из лошадей является лидером в бою. Другой убил врага.

Подойдя ближе, группа шошонов видит, что мы не готовы к войне. Они замедляют своих лошадей, но все еще очень осторожны. Мерриуэзер Льюис держит открытую ладонь в знак мира. Лидер шошонов делает то же самое. Они подходят ближе.

Шошоны одеты в одежду из шкур животных. Большинство этих шкур сделаны из оленей или буйволов. Скины также имеют дизайн и рассказывают истории, как рисунки на лошадях. Один рисунок показывает, что кто-то участвовал в битве. Другой показывает, что этот человек участвовал во многих рейдах с целью захвата лошадей. Еще один показывает, что кто-то спас жизнь другу.
Мерриуэзер Льюис улыбается этим мужчинам. Он и вождь шошонов не могут говорить на языке друг друга. Исследователь снова делает знак мира, и знак снова возвращается.

Подходит один молодой шошон. Он слезает с лошади. Он высокий и выглядит сильным. Его волосы длинные и черные. Он носит одно длинное птичье перо на затылке. Его руки были нарисованы длинными линиями. Мы узнаем, что каждая линия представляет битву. На его руках много линий. К счастью, мы можем продолжить наше путешествие, и ему не нужно будет добавлять еще одну строчку.

Многие племена, включая шошонов, населяли территорию, известную как Великие равнины. Земля, на которой они жили, повлияла на жизнь и культуру этих индейских народов.

Равнины простираются через центральную часть страны на север до Канады и на юг до Мексики. Даже в автомобиле, движущемся со скоростью сто километров в час, пересечение Великих равнин может занять два долгих дня.
На востоке равнины начинаются у реки Миссисипи и уходят на запад к огромным Скалистым горам. Здесь есть и большие реки, и пустыни. Некоторые участки настолько плоские, что человек может видеть за сотни километров. Огромные площади этой земли когда-то были покрыты густыми травами.

Эти травы давали пищу животным, которые сделали возможной культуру индейцев Великих равнин.

Трава кормила буйволов или бизонов, которые были центром местной культуры на Великих равнинах. Огромные животные давали индейцам мясо и многое другое. Они были важной частью религии большинства коренных жителей Великих равнин.

Племя лакота, иногда называемое сиу, считало, что в буйволе можно найти все необходимое для жизни.

Спина животного обеспечивала толстую кожу, которую индейцы Равнин использовали для строительства своих жилищ. Из других частей шкуры буйвола делали одежду и теплые одеяла. Кости были превращены в инструменты. Ни одна часть животного не была потрачена впустую.

Никто не знает, сколько бизонов было в Северной Америке, когда Мерриуэзер Льюис впервые встретил шошонов. Но эксперты полагают, что их было, вероятно, от шестидесяти до семидесяти пяти миллионов.

Еще одно животное также играло важную роль в культурах индейцев Великих равнин. Когда коренные американцы впервые увидели этих животных, они назвали их большими собаками или «таинственными собаками». У них не было слова для этого вида животных в их языках.

Мы знаем его как лошадь.

Лошадь давно вымерла в Северной Америке.

ЭМИЛЬ ЕЕ МНОЖЕСТВО ЛОШАДЕЙ: «Вы должны понять, здесь были виды лошадей, миллионы лет назад, но они вымерли десять тысяч лет назад, и поэтому никто не видел лошади».

До прибытия Христофора Колумба и других испанских исследователей.
Эмиль Хер Множество Лошадей, куратор Смитсоновского национального музея американских индейцев в Вашингтоне, описывает зрелище, которое поначалу пугало коренных американцев.

«Итак, то, что возвращается к испанцам, Христофору Колумбу во время его второго путешествия, — это лошади, какими мы их знаем сегодня, крупные животные. И так, вы можете понять, что люди, которые никогда раньше не видели таких, чтобы потом увидеть на нем всадника, одетого в броню, это должно было выглядеть так, как будто этот танк идет на вас, что вы не знали, что это такое.

«Так что, конечно, это наводило страх — испанцы, конкистадоры, воспользовавшись этим, понимая, что это вызывает страх и смятение, они фактически поставили туда колокольчики, добавив тот дополнительный уровень шума, чтобы напугать туземцев, которые никогда не сталкивался с лошадью.

До появления лошадей в Северной Америке индейцы в основном передвигались пешком. Ездить на дальние расстояния было трудно. Так охотились на буйволов.

Лошадь сильно изменила жизнь племен Великих Равнин. Это дало им новый способ путешествовать и носить с собой еду и снаряжение. Им стало проще и безопаснее преследовать и охотиться на буйволов.

«Изначально вы могли убить одного или двух буйволов, а если бы вы были верхом, то могли бы убить больше буйволов».

Смитсоновский Эмиль Хер Множество Лошадей, член Оглала Лакота.

«И, убивая больше буйволов, у вас было больше мяса, у вас было больше ресурсов для изготовления одежды из шкур
А также для изготовления вигвамов. Так вещей стало больше и больше. Так что вы можете увидеть вигвам большего размера, потому что у вас больше шкур. Вы смогли убить больше буйволов и переработать их, а значит, больше изобилия».

Лошадь позволяла атаковать противника издалека и благополучно вернуться. Мерой богатства племени стало количество лошадей, которыми оно владело. Испанские поселенцы приехали на лошадях в небольшой городок Санта-Фе на территории нынешнего юго-западного штата Нью-Мексико. Они прибыли туда примерно в шестнадцать девять.

Откуда у коренных американцев появились первые лошади, неизвестно. Возможно, они обменялись на них. Возможно, они их захватили. Вскоре многие племена занимались и тем, и другим. К 1750-м годам все племена Великих Равнин имели лошадей. Они стали экспертами в их выращивании, дрессировке и верховой езде. И они стали экспертами в лошадиной медицине.

Индейцы Великих Равнин уже к пяти годам умели ездить верхом. Став взрослым, мужчина будет иметь одну лошадь для работы. Другой был бы специально обучен для охоты.

Лошадь будет обучена въезжать в стадо. А буйволы хоть и огромные по своим размерам, но могут очень быстро поворачиваться. Таким образом, лошадь должна была быть готова и быть в состоянии предвидеть это, поэтому у вас были охотничьи лошади, обученные въезжать в стадо бизонов.

А третья будет готовиться к войне. Успех индийского воина зависел от того, насколько тесно он и его лошадь работали вместе.

«Вы хотели обучить эту лошадь. Я имею в виду, ты был одним из них в битве с лошадью. Когда ты шел в бой, ты был братом, союзником, товарищем. Так лошадь была обучена сражаться в ближнем бою».

Джордж Кэтлин был художником, путешествовавшим по раннему американскому Западу. Он нарисовал множество картин индейцев и их лошадей. Кэтлин сказал, что индеец равнин был величайшим наездником, которого когда-либо знал мир. Он сказал, что в тот момент, когда индеец положил руку на его лошадь, он стал частью животного.

И буйвол, и лошадь были чрезвычайно важны для индейцев Равнин. Поскольку лошадь облегчала охоту, больше времени можно было уделять другим занятиям, в том числе искусству. Индейцы равнин начали делать рисунки на своей одежде и на попонах для своих лошадей.

Прибытие белых поселенцев на Великие равнины ознаменовало начало конца коневодческой и буйволиной культуры индейцев. Поселенцы не хотели, чтобы буйволы уничтожали их посевы. Было убито большое количество буйволов. К 1885 году индейцы Великих равнин в основном проживали в районах, называемых резервациями.

Экспансия Америки на запад привела к ожесточенным столкновениям между белыми поселенцами и коренными американцами. Это будет наша история на следующей неделе.

Вы можете найти нашу серию онлайн с стенограммами, MP3, подкастами и изображениями на voaspecialenglish.com. Вы также можете подписаться на нас в Facebook и Twitter на сайте VOA Learning English. Меня зовут Стив Эмбер, и я приглашаю вас снова присоединиться к нам на следующей неделе в программе THE MAKING OF A NATION — American History на специальном английском языке VOA.
___

Это была программа №4

OTL/UPT строит сильное будущее благодаря ориентированной на запад экспансии

Избирательное расширение, использование передовых компьютерных технологий и старомодное индивидуальное обслуживание клиентов сделали United Petroleum Transports грозным конкурентом. Автоцистерна из Оклахома-Сити заняла солидную нишу в Оклахоме и соседних штатах.

32-летняя компания укрепила свою роль в Техасе в 1997 году, купив Oil Transport Company и активы автоцистерн Pride Refining Corporation. Расширение на запад идет полным ходом, и парк вырос до 375 тракторов и 450 прицепов.

«Мы росли, используя возможности по мере их появления, — говорит Грег Прайс, президент United Petroleum Transports. «Мы стремились к росту на рынках, где мы видим хороший потенциал, который подходит для нашей деятельности. Однако наша цель — не просто стать больше. Мы не чувствуем, что должны быть какого-то определенного размера, потому что есть много ниш, которые нужно заполнить.

“У нас есть ряд активов, которые способствуют росту, и наша управленческая команда является одной из самых важных. У нас отличная команда, которая очень много работает. Благодаря недавним приобретениям мы добавили множество отличных людей. Они принесли большую пользу и сделали нас намного лучше.

“Еще одним активом была наша способность разрабатывать инновационные услуги для наших клиентов. Например, наша компания была одной из первых автоцистерн, предоставивших систему управления запасами для станций технического обслуживания. Мы занимались этим практически с момента основания компании. создана, и наша система управления запасами остается важной частью нашей деятельности».

Кит Прайс, отец Грега, собрал воедино систему управления запасами перевозчика. Он и трое партнеров основали компанию Oklahoma Tank Lines (OTL) в 1919 году.66. В настоящее время перевозчик действует как дочерняя компания United Petroleum Transport.

Прайс начал свою карьеру грузоперевозчика в компании Western Commercial Transport в Форт-Уэрте, штат Техас. Он дослужился до вице-президента по продажам, когда несколько знакомых попросили его присоединиться к ним в открытии нового автоцистерны для обслуживания нефтяного рынка Оклахомы.

>С самого начала у нового автоцистерны был контракт на распределение продуктов нефтепереработки для всех заправочных станций Kerr McGee в Оклахоме. Ключевым аргументом в пользу продажи стала готовность перевозчика управлять запасами на станциях технического обслуживания, что повысило эффективность и экономичность дистрибуции.

К 1969 году Прайс выкупил своих партнеров. Перевозчик медленно, но неуклонно рос на рынке Оклахомы. Самый большой импульс роста пришелся на 1980 год, когда Прайс купил United Petroleum Transport (UPT) у Sun Oil Company.

Приобретенная Sun в середине 1970-х, UPT перевозила очищенную нефть и некоторые химикаты. Нефтяная компания пыталась построить бизнес по найму через UPT, но так и не добилась большего, чем ограниченный успех.

Однако Прайс и его сын Грег увидели в автоцистерне потенциал будущего. «Пришло время дерегулирования, и мы получили наши первые межгосударственные разрешения через UPT», — говорит Грег. «Мы также начали подавать заявки на внутригосударственные полномочия в других штатах, и наш первый успех пришел в Канзасе».

UPT закрепилась в Техасе в 1986 году, когда купила Cactus Transport of Borger. К тому времени Кит продал UPT Грегу в рамках стратегии по отделению межгосударственного перевозчика от OTL. У каждой компании была своя устоявшаяся ниша и клиентская база.

Грег владел обеими компаниями к 1991 году, и государственное регулирование было вымирающим видом. Они были объединены, и OTL стала подразделением UPT. «Мы по-прежнему управляем ими обоими, — говорит он. «OTL широко известна в Оклахоме, а у UPT хорошее имя на будущее».

Переработка нефтепродуктов остается основным направлением деятельности, но компания также перевозит асфальт, смазочные масла и различные нефтехимические продукты, включая растворители. «Мы начинали как перевозчик нефти, и это то, что мы делаем лучше всего», — говорит Грег. «Другие грузы являются дополнительными».

Несмотря на узкую продуктовую направленность, клиентская база широка. Помимо крупных нефтяных компаний и операторов круглосуточных магазинов, перевозчик работает со многими средними и мелкими торговцами нефтью. «Мы добились большого успеха в работе с джобберами, — говорит Грег. «Мы показываем им, что можем удовлетворить их потребности и сэкономить деньги на транспорте. Они могут перенаправить эти финансовые ресурсы на другие проекты».

UPT и ее дочерняя компания OTL добились успеха на протяжении многих лет, предоставляя индивидуальные услуги. Многочисленные трейлеры находятся в специальном обслуживании и имеют окраску клиента. «Мы видим большой интерес к этому», — говорит Грег. «Нам нужно достаточное количество грузов, чтобы прицеп работал не менее 20 часов в день».

Он добавляет, что повышенный спрос на специализированные прицепы является отражением постоянного движения нефтяных компаний всех размеров по сокращению их флота. «Они понимают, что мы делаем то же самое, что и их парки, и даже больше», — говорит он.

Сегодня UPT и OTL работают в Оклахоме, Канзасе, Техасе, Арканзасе, Миссури, Нью-Мексико и Колорадо. «Мы движемся на запад, и мы очень избирательно подходим к тому, где мы работаем», — говорит Грег. «Мы формируем стратегические альянсы, чтобы обслуживать клиентов в регионах, где невозможно использовать собственные грузовики».

Сдвигу на запад способствовала прокладка трубопроводов от нефтеперерабатывающих заводов на побережье Мексиканского залива. Появление трубопроводов и создание новых терминалов для массовых грузов изменили модели распределения. OTL/UPT охотно приняла изменения.

Помимо 18 центров обслуживания клиентов (CSC), транспортные средства OTL/UPT базируются более чем в 40 точках. Руководство подчеркивает, что центры обслуживания клиентов являются важной частью операционной деятельности. «Мы считаем важным иметь вспомогательные центры обслуживания клиентов с менеджерами, — говорит Грег. «В нашей работе всегда были важны личные контакты и участие. Клиенты хотят работать с кем-то из местных, а не с диспетчерской за сотни километров».

Центры обслуживания клиентов связаны сложной компьютерной сетью, и система модернизируется. Были внедрены некоторые из новейших компьютерных технологий. Перевозчик использует инновационные технологии для отслеживания поставок, отправки транспортных средств и управления программой управления запасами.

«Мы используем программное обеспечение TMW, — говорит Грег. «Поставщик внес модификации 2000 года, и мы внедрим эти изменения этой осенью. Мы считаем, что это ставит нас на первое место».

В целях повышения эффективности работы на местах портативные компьютеры предоставляются менеджерам по продажам, безопасности и региональным операционным менеджерам. Все ноутбуки оснащены модемами, что позволяет менеджерам подключаться к сети компании.

В штаб-квартире в Оклахома-Сити счета-фактуры и другие документы о доставке сканируются в электронном виде в компьютерную систему обработки изображений UPT. Клерки только начинают сканировать внутренние документы, такие как отчеты о кредиторской задолженности. Бумажные документы утилизируются примерно через три месяца.

Клиенты могут размещать заказы через Интернет. Автоцистерна имеет веб-сайт (www.otl-upt.com), который содержит большое количество информации для грузоотправителей и других клиентов и ее сотрудников. Среди прочего, на сайте доступен отчет о безопасности DOT (Department of Transportation) перевозчика.

Несмотря на растущую зависимость от Интернета и других компьютерных технологий, UPT по-прежнему ориентируется на людей. Центры обслуживания клиентов компании работают круглосуточно и укомплектованы опытными диспетчерами.

Клиенты – не единственная причина личного контакта. Это также помогает удерживать водителей, а удержание стало ключевой задачей для автоцистерн. В настоящее время в UPT и OTL работает около 450 водителей.

«Два наших самых важных актива — это наши клиенты и штат обученных профессиональных водителей, — говорит Грег. «Водители — это наши представители, которые изо дня в день встречаются с нашими клиентами. От всех нас зависит, чтобы их поездка и доставка были безопасными и успешными».

«Улучшение условий для водителей — это постоянная задача. Мы хотим, чтобы вождение было хорошей карьерой, и мы разработали программу карьерного роста для наших водителей. Она включает в себя обучение менеджменту и предлагает возможности для продвижения по службе».

У водителей есть возможность выбирать между местными, региональными и дальними маршрутами, и они могут переключаться между ними. Водители компании могут пройти ряд званий, в том числе сертифицированных, мастеров, старших и старших мастеров.

По словам Грега, водителю грузовика требуется около 52 месяцев, чтобы подняться по служебной лестнице. Акции проходят в среднем раз в три месяца. Продвижение по службе основано на производительности и желании водителя повышать свой уровень профессионализма.

Несмотря на нехватку водителей на большей части территории деятельности компании, OTL/UPT по-прежнему избирательно подходит к подбору персонала. Минимальный возраст водителя — 23 года, компания отдает предпочтение кандидатам не моложе 25 лет.

Перевозчик начал нанимать больше водителей непосредственно из выбранных школ вождения грузовиков. Эти водители проходят расширенную программу обучения, которая длится не менее 30 дней. Расширенное обучение проводят инструкторы OTL/UPT.

Автоцистерна внимательно изучает записи о транспортных средствах, отклоняя тех, у кого есть судимость за вождение в нетрезвом виде. Тем, у кого более трех упоминаний о нарушениях правил дорожного движения за трехлетний период, также отказывают.

Несмотря на то, что большинство требований к водителям являются строгими, перевозчик проявляет значительную гибкость в отношении тракторов «владелец-оператор». Основными требованиями являются ежегодная проверка FHWA (Федеральное управление автомобильных дорог) и насос продукта. OTL/UPT не устанавливает ограничений по возрасту, весу или мощности. Тракторы «владелец-оператор» могут быть со спальным местом или с дневной кабиной.

Владельцы-операторы и водители компании проходят одинаковую начальную подготовку и участвуют в отмеченной наградами программе безопасности компании. Регулярные совещания по безопасности на терминалах дополняются импровизированными сеансами, которые назначаются по мере необходимости.

Начальная ориентация включает в себя обучение на рабочем месте и ознакомление с оборудованием парка OTL/UPT. Учебные пособия включают тренажер, который используется для демонстрации работы компонентов резервуара. Водители также работают с симулятором, чтобы изучить правильные процедуры регулировки тормозов.

Водители компании имеют возможность ознакомиться с имеющимися в парке тракторами. Они узнают, что местные и региональные транспортные средства для транспортировки нефти имеют скользящее сиденье для максимального использования. Водители работают по 10 часов в день с шестью рабочими днями и двумя выходными.

Оплата рассчитывается по нагрузке. Водители, работающие в дневную смену, справляются с пятью-шестью грузами, а те, кто работает в ночную смену, могут перевозить до восьми грузов. «Просто у них намного меньше трафика и других факторов задержки», — говорит Джоэл Эванс, менеджер центра обслуживания клиентов в центре Талсы, штат Оклахома.

Водителям дальнемагистральных перевозок платят за поездку, и они, как правило, отсутствуют три дня подряд. Большинство рейсов осуществляются туда и обратно с ограниченными возможностями обратной связи. Тем не менее, предпринимаются усилия по увеличению дохода на милю за счет увеличения количества транзитных рейсов.

Грузы для дальних перевозок очень привлекательны для владельцев-операторов, и они обрабатывают большую часть трафика. Со стороны компании-водителя команды используются для ускоренного обслуживания. Компания добилась наибольшего успеха с командами мужа и жены.

Значительная часть дальнемагистральных перевозок берет свое начало в Талсе, и терминал там является вторым по величине в системе OTL/UPT. На предприятии базируется более 50 тракторов, большинство из которых предоставлены собственниками-операторами.

По большей части тракторы компании, закрепленные за терминалом в Талсе, такие же, как и для остальной части предприятия. Тем не менее, пять недавних пополнений — это тягачи Freightliner Century Class с 60-дюймовыми спальными местами, предназначенные для бригад дальнемагистральных перевозок.

Стандартным тягачом для транспортировки нефти был Freightliner с дневной кабиной, но в этом году было добавлено несколько Mack CH 613. На Freightliner установлены двигатели Caterpillar C12 мощностью 430 л.с. Маки оснащены двигателями Mack Maxidyne мощностью 427 л.с.

Автомобили Freightliner оснащены 10-ступенчатой ​​коробкой передач Meritor и мостами с одним ведущим мостом и дополнительной осью. Передаточное число главной передачи составляет 3,52. У Mack есть 10-ступенчатая коробка передач Fuller и тандемный привод Hendrickson. OTL/UPT начала устанавливать пневматические подвески на все новые тракторы.

Были приложены все усилия для ограничения веса трактора. Перевозчик указывает один алюминиевый топливный бак на 84 галлона, алюминиевые колеса Alcoa и алюминиевые ступицы Con Met. Центробежные тормозные барабаны входят в стандартную комплектацию.

Новые заказанные Freightliner будут иметь седельно-сцепное устройство высотой 4912 дюймов и шины размером 1912 дюймов. Они будут сочетаться с новыми прицепами-цистернами DOT406, которые также оснащены шинами размером 1912 дюймов. «Меньший вес — важная причина, по которой мы это делаем», — говорит Джин Инграм, вице-президент по автопарку в OTL/UPT. «Однако это также помогает сделать буровые установки более устойчивыми».

Нефтяные прицепы поставляются компаниями Heil Trailer International, Polar Tank Trailer Inc и Fruehauf/LBT. Новые прицепы с низким центром тяжести вмещают 9800 галлонов и весят 9500 фунтов. Они имеют четыре отсека, с одной двойной переборкой.

Прицепы обычно заказываются без оборудования. Окончательная установка и подготовка выполняются в мастерской OTL/UPT в Оклахома-Сити. Аппаратное обеспечение включает в себя адаптеры Civacon с нижней загрузкой, защиту Civacon ROM от переполнения, внутренние аварийные клапаны высокого расхода Knappco и 20-дюймовые купола Betts.

Полноразмерные алюминиевые желоба для шлангов входят в стандартную комплектацию новых прицепов. Они предпочтительнее, потому что они обеспечивают больше места для шлангов. Несколько поставщиков поставляют трех- и четырехдюймовые нефтяные шланги, используемые перевозчиками. PT Coupling предоставляет фитинги для шлангов.

Прицепы для перевозки нефтепродуктов в парке OTL/UPT рассчитаны на 20-летний срок службы, в то время как средний цикл торговли тракторами компании составляет 42 месяца. Тракторы обычно проходят от 100 до 200 миль в день при обслуживании нефтепродуктов.

За максимально эффективное использование парка отвечает отдел технического обслуживания. Ремонтные мастерские есть в 11 терминалах: Оклахома-Сити и Талса; Уичито и Четопа, Канзас; и Абилин, Одесса, Уичито-Фолс, Сан-Антонио, Хьюстон, Амарилло и Даллас, Техас.

Планы профилактического обслуживания требуют замены моторного масла и фильтров с интервалом в 15 000 миль. Обходной осмотр тракторов и прицепов проводится каждые 60 дней. Во время этих проверок регулируются тормоза и смазываются точки шасси.

Большинство мастерских сертифицированы для проведения требуемых федеральным законодательством испытаний и инспекций резервуаров. Тем не менее, они не занимаются ремонтом кодовых танков. Большинство капитальных ремонтов тракторов выполняется по контракту.

Операция по техническому обслуживанию помогает OTL/UPT достичь высокого уровня производительности, который обеспечил успех автоцистернам за последние 32 года. Репутация качества, созданная Китом Прайсом, сохраняется и сегодня.

РАСШИРЕНИЕ НА ЗАПАД

Это карусель. Используйте кнопки «Далее» и «Назад» для навигации по

Вскоре после 1:30 дня во вторник, 15 апреля 1958 года, давно снесенный стадион в квартале Сан-Франциско, ограниченном Брайант-стрит, 16-й улицей, Потреро-авеню и Аламеда-стрит, стал историческим событием.

Именно тогда бейсбол действительно стал национальным времяпрепровождением.

Этот вид спорта, наконец, пересек континент, когда «Сан-Франциско Джайентс» из Нью-Йорка и «Лос-Анджелес Доджерс» из Бруклина встретились на стадионе «Тюлени» в первом матче регулярного сезона на Западном побережье.

Тот факт, что «Джайентс» и «Доджерс» одновременно покинули Нью-Йорк, удивил даже фанатов, приветствовавших их в «Голден Стэйт».

Уолтер О’Мэлли, владелец «Доджерс», был разочарован отсутствием прогресса в его планах по замене Эббетс-Филд, стареющего стадиона его клуба во Флэтбуше, и прислушивался к ухаживаниям Лос-Анджелеса. Он и общественные лидеры Сан-Франциско убедили Горация Стоунхэма, владельца Giants, переехать из Куганс-Блафф в Сан-Франциско. Извечные враги стали союзниками.

Жители Нью-Йорка были потрясены. Это были две самые легендарные бейсбольные команды, и они доминировали в Национальной лиге, выиграв восемь вымпелов и две Мировые серии с 1947 по 1956 год. 16 апреля.

Но, подобно покупателю дома, выставленному на продажу, новые владельцы двух самых престижных бейсбольных клубов мало задумывались о том, что ускорило их счастье.

Жители Сан-Франциско приветствовали своих великанов с излиянием милостивого и благодарного ликования.

За день до открытия толпа, по оценкам начальника полиции Фрэнка Ахерна, в 125 000 человек, но вдвое больше, чем другие, выстроилась вдоль маршрута парада, который начался на стадионе «Тюлени», прошел через миссию, продолжился в Финансовом квартале под дождем. из бегущей ленты и конфетти и закончился у отеля Sheraton-Palace на улицах Маркет и Нью-Монтгомери.

«Теперь они ваши великаны», — сказал менеджер Билл Ригни тысячной толпе, которую приветствовал мэр Сан-Франциско Джордж Кристофер.

Для своих составов в день открытия Ригни и менеджер Доджерс Уолт Алстон использовали разные подходы. Ригни начал с трех новичков – первого игрока с низов Орландо Сепеды, третьего игрока с низов Джима Дэвенпорта и левого полевого игрока Уилли Киркленда – все они дебютировали в высшей лиге. Самым продолжительным Гигантом в составе был Вилли Мэйс, герой-трансплантат и Гигант с 1951 года. Восемь из девяти Доджеров, вышедших на поле, играли за Бруклин в прошлом году.

В стартовый состав вошли пять будущих членов Зала Славы: Мэйс и Сепеда для Гигантов и Пи Ви Риз, Дюк Снайдер и Дон Дрисдейл для Доджерс. Судья домашней площадки Джоко Конлан также был на пути к Залу.

Мэр Кристофер бросил церемониальный первый мяч, и мэр Лос-Анджелеса Норрис Поулсон поймал его.

В течение первых двух сезонов до открытия Candlestick Park в 1960 году «Гиганты» были домашней ареной. Стадион «Тюлень» был ключевым элементом долгого и богатого наследия Лиги Тихоокеанского побережья в районе залива. Открытый в 1931 году, он был домом для San Francisco Seals и Mission Reds. Его вместимость составляла 18 500 человек. Иногда под трибуной в резервуаре с водой держали живого тюленя.

Перед прибытием Гигантов в левом поле была добавлена ​​трибуна, что увеличило количество мест, но избавило от нескольких сотен парковочных мест. На первом этапе «Гиганты» собрали 23 448 зрителей. Скорее всего, они могли бы набрать в несколько раз больше.

Джино Чимоли из «Доджерс», единственный уроженец Сан-Франциско в составе и выпускник старшей школы Галилео, вышел на тарелку. Рубен Гомес ударил его, размахивая.

После драмы и предвкушения предыдущих нескольких месяцев сама игра была немного разочаровывающей.

После двух нулевых по счету подач, это были все гиганты.

Гиганты забили дважды в третьем после загрузки баз на прогулках Дэнни О’Коннелл и Вальми Томас и одного приусадебного участка Гомеса. Давенпорт, который играл с «Джайентс» до 1970 года, а позже был их тренером и менеджером, выстроился справа для жертвоприношения, забив О’Коннеллу. Сингл Джима Кинга, приобретенный в результате сделки с Сент-Луисом 13 днями ранее, принес Томасу успех.

Гиганты забили еще четыре раза в четвертом, нокаутировав Драйсдейла. Дэрил Спенсер совершил первый хоумран на Западном побережье, Гомес отличился в пробежке, а неугомонный Мэйс забил еще двоих с одного.

По мере того, как Доджерс продолжали терять шансы, Гиганты вырвались вперед.

Сепеда, который стал новичком года, забил первый из своих 379 хомеров высшей лиги в пятом, сделав счет 7-0, а Сан-Франциско завершил счет восьмым на сингле RBI Киркленда.

Гомес по прозвищу «Эль Дивино Локо» и с репутацией отбивающего был сосредоточен. Первый уроженец Пуэрто-Рико, выигравший игру Мировой серии – с гигантами против Кливленда в 19.54 – прошел дистанцию, допустив шесть ударов, все одиночные, при ходьбе и нанося удары по шесть. Гомес пошел 10-12 за год, его последний с гигантами.

Победа со счетом 8:0 была в первой из 22 встреч между клубами в том году, Сан-Франциско выиграл 16 из них. Гиганты заняли третье место в Национальной лиге со счетом 80-74. Доджерс были далеко седьмыми в 71-83.

Ожесточенное соперничество между клубами пережило переезд и остается напряженным, вот уже 51 год на Западном побережье.

ПРОВОСТ, СКОТТ / Подразделение 1

• Дом
• О нас
  ”
  • Подписаться на обновления
  • Наша школа
  • Альма-матер и талисман
  • Ежегодное уведомление о недискриминации
  • Расписание звонков
  • Ожидания
  • Школа моделей искусств Флориды
  • Карта расположения
  • Информационный бюллетень
  • Программа утилизации
  • Финансовый отчет школы
  • Краткие факты о школе
  • Раздел I
  • Волонтеры
  • ПогодаSTEM
  • Карта границ зонирования
• Академики
  • Магнитные программы на WPHS
  • Армейский JROTC
  • Биомедицинская программа
  • Учебное пособие
  • Ранний колледж
  • Глобальная программа логистики
  • Центр искусств округа Мэрион (MCCA)
  • План улучшения школы
  • WP Название 1 Послешкольная программа
  • Информация о школьной библиотеке и учебных материалах
• Преподаватели и сотрудники
  • Группа лидеров
  • Справочник преподавателей и сотрудников
• Услуги для студентов
  ”
  • Расписание звонков
  • Студенческий уголок MCPS
  • Рабочий стол для учащихся
  • Летние задания AP
  • Легкая атлетика
  • Стипендия светлого будущего
  • Клубы и организации
  • Лаборатория колледжа и карьеры
  • Общественные работы
  • Обновления COVID-19
  • Выпускной
  • Руководство и тестирование
  • Онлайн-платежи
  • Пособие для учащихся
  • Опросы учащихся
  • Единый календарь оценки
• Информация о родителях
  • Веб-сайты учителей_
    ”
    • АНДЕРСОН, РИШЕМХА
    • БЕЙКЕР, ДЖО
    • БАРНС, НОРМА
    • БАУМАН, ДЖОН
    • БЕНДЕР, ЛИЯ
    • БЕНДЕР, РОМАН
    • БЕНДЖАМИН, ПУТЕШЕСТВИЕ
    • БЕТЕЯ, ДЕНИСА
    • КАРТЕР, ДЖЕССИКА
    • ГЕТЗЕ, МЭРИ
    • БЬОРНСТАД, ДЖОЗЕФ
    • БОЛАНД, РОБЕРТ
    • КРОУФОРД, ДЖЕННИФЕР
    • БОМАН, ДЖОН
    • БРЮИНГТОН, УИЛЬЯМ
    • КАРДИНАЛ, САРА
    • ЧИЛДРЕСС, ДЖЕССИКА
    • ЧУН, ДЖОРДЖ
    • ЧИРОЛИН, ДЖЕССИ
    • КОРНЬЕ-САГРАМ, МАРГАРИТ
    • КУТУ, РОБЕРТ
    • ГРЭМ, ПАМЕЛА
    • КРЕЙГ, ВИКТОРИЯ
    • КРУЗ ДЕ ХИСУС, ИРМАРИЛИ
    • КРУЗ, ИМБИРНЫЙ
    • ДЖЕЙКОБС, САРА
    • КАРЬЕР, ГРЕЙС
    • ДЭВИД, ДЖЕНИС
    • ДЭВИД, САБРИНА
    • ДЕЛЬ КАРМЕН ЛАЗО, БРИТАНЬ
    • ДИОКАС, ШЕННОН
    • ДОМИНГЕС, ЮДИТ
    • ДУЯРД, РЭЙМОНД
    • ФЕЛИЧАНО, КИАРА
    • ГАРСИА-СУАРЕС, РИКАРДО
    • ГИЛЛИАМ, ЭЛЕОНОР
    • ГИЛЛИАМ, ДЖАМЕША
    • ГЛИСОН, СЕСИЛИ
    • ГЛИСОН, ПОЛ
    • НЬЕВЕС, ДЖЕННИФЕР
    • ГОНСАЛЕС, ВИРДЖИНИЯ
    • ГРАУЛАУ МАЛЬДОНАДО, ЕЛИЦА
    • ГУСТАВСОН, РИЧАРД
    • ГАМИЛЬТОН, КРИСТОФЕР
    • ХАРДИ, ДОРИС
    • ХАРУН, ЗАХИРА
    • ХАРРИС, РЕГИНА
    • МЭХЛИНГ, САЛЛИ
    • ХАРТ, ТРЕЙСИ
    • ХАРТМАН, МАЙКЛ
    • ХАСКЕЛЬ, МАРЦИЯ
    • ХАНТ, РИЧАРД
    • ИРИК, РОБЕРТ
    • ДЖОНС, ДЭВИД
    • ТРОМЛИ, ЛИЗА
    • ДЖОНС, КЕЛЛИ
    • ДЖОНС, МЕГАН
    • РАСДАЛЛ, МАЙКЛ
    • КЕЛЛИ, КЭТРИН
    • КИРСХЕНПФАД, ИЗАБЕЛЬ
    • КОВАЛЬСКИЙ, КЕВИН
    • ЛАНГЕНМАЙР, АДАМ
    • ЛЭНГЛИ, ПОЛ
    • ЛИПАРИ, НИКОЛАЙ
    • ЛИВЕНГУД, СТЭНЛИ
    • ЛОРА, МАРСЕЛЬ
    • ЛАНДИ, ДЖАНИС
    • МАЙОР, ШУРЕНЭ
    • ПАЛОЧКИ, ЭШЛИ
    • МАРСЕЛИН, ТИФФАНИ
    • МАРИНО, ДЕКАН
    • МАКБИ, БРАЙАН
    • САЛЛИВАН, МИШЕЛЬ
    • МАКДЭНИЭЛ, ДЖАСТИН
    • МЕЙЕРСОН, ДЖЕРРИ
    • МИЛЛЕР, МИШЕЛЬ ЭНН
    • МИЗЕЛЛ, АЛЕСИЯ
    • МУР, БРАЙАН
    • МУР, ДЖЕННИФЕР
    • МУР-АМБРОСИЯ, ДЖЕННИФЕР
    • МОРТОН, ЛОРИ
    • МАЛЛИН, БРЕНД
    • МЮНИЗ, ФЕЛЬСИ
    • МЮНИС, МАРИЯ
    • МАЙЕРС, ЧАД
    • НАТАН, ДЖОН
    • НИЛ, НИККИ
    • ОТЕРО, КРИСТИНА
    • ПАРКЕР, АРТУР
    • ПЕРЕЙРА, КИМБЕРЛИ
    • ПЕРЕС, РОКСАНА
    • УОЛЛЕС, КЕЙЛИ
    • ПАУЭЛЛ, ТАРА
    • ПОЙНЕР, ДЖЕННИФЕР
    • ПРИС, ДЖЕСС
    • ПРОВОСТ, СКОТТ
    • РАТ, ЛОРИ
    • РАУ, ДЭВИД
    • РЭЙ, СТИВЕН
    • РИД, ЛИНДСИ
    • СОТО, КИРА
    • РИДЕР, ЧЕНДЛЕР
    • РИДЕР, ЛОРИ
    • РИДЕР, СПЕНСЕР
    • РЕНФРО, БИЛЛИ
    • РАЙЛИ, ДЖИЛЛИАН
    • РИВЕРА, ДЖИННЕТТ
    • РОБЕРТС, КЕЙШАНА
    • РОБЕРТС, ЛОРЕН
    • РОБИ, АЛЛИСОН
    • РОБЛИН, АВРОРА
    • РОДРИГЕС, АНИБАЛ
    • РОДРИГЕС, ЭРИК
    • ХОВАРД, САМАНТА
    • РОУЗ, ДЖЕЙМС
    • Образец страницы учителя
    • САРИСКИЙ, МЭТЬЮ
    • СКОТТ, КЕНТ
    • ШЕЛЛИ, ДЖАНЕТ
    • ШЕПАРД, ДЖЕРЕМИ
    • СИНГЛТОН, ДЖЕЙМС
    • СИНГЛИ, ШЕННОН
    • СЛИВКА, ЭЛИЗАБЕТ
    • СМИТ, ФРИСТОН
    • СМИТ, ГРЕГОРИ
    • СМИТ, СТЕФАНИ
    • ШТАЙГНЕР, НЭНСИ
    • СВОНСОН, МЭТЬЮ
    • СВИФТ, ЕВГЕНИЙ
    • БАК, БРЭНДОН
    • ТИЧИ, МЭЛВИН
    • ТОРРЕС, САБРИНА
    • ТУРИН, ВЕРЕСОК
    • ВАН ВЛИТ, КЭТИ
    • ВЭНС, РОДНИ
    • ВИРТАЛЕР, ДЖЕЙМС
    • ВАРГО, ТЕРРИ
    • УИЛЕР, ШЕННОН
    • УИЛЬЯМС, РЕДЖ
    • УИЛЛИС, БУФОРД
    • ВИСМАН, КРИСТОФЕР
    • ВОНГ, ДЖИЛЛ
    • ВИНН II, ДЖЕЙМС
    • ГИНГРАС, ВИКТОРИЯ
    • ДЮКС ПУШКА, АМЕЛИЯ
    • КЕЛЛИ, ДЖЕННИФЕР
    • УИЛСОН, ЭМИЛИ
    • ВИНН, ДЖЕЙМС
    • СМИТ, БЕРНАРД
    • БУЛЛАРД, КРИСТИН
    • КУССЕЛЬ, КОЛЕТТ
    • ХЭМБИ, МЭРИЯ
    • ЛАБИРИНГ, РЕЙЧЕЛ
    • ОЙОС, ГЕКТОР
    • КЕННИ, ХИТ
    • ПРАЙОР, ОБРИ
    • ХЕГЕЛЬ, КЭРОЛИН
    • УИЛЬЯМС, КЭССИДИ
    • ТОМАС, БРЭАННА
    • КОНВЕРИ, МАРИАНА
    • ГЕСС, РОЗОВЫЙ
    • ВИЛЛАР, ХАВЬЕР
    • МАКЛЕЙН, КЭМЕРОН
    • ХАТЧИНСОН, БРЕНД
    • РОЛАНД, ДЖАСТИН
    • КИНЕР, ЛАМАРД
    • ХАРПЕР, ГРЕГОРИ
    • ХАРПЕР, КАРЕН
    • ПУЛЛАРА, БРЕНД
    • ДОПОЛНЕНИЕ, ДЖО
    • КАССИДИ, ДЖЕННИФЕР
    • МИТЧЕЛЛ, МАККЕНЗИ
    • Календарь
      • Высокий календарь Западного порта
    • Общий администратор школы
      ”
      • Общий администратор школы
    • Веб-сайты учителей
      • Веб-сайты учителей
    • Домашняя страница г-на Провоста
    • ПОЗНАКОМЬТЕСЬ С УЧИТЕЛЕМ
    • 11 класс История США
      • Проект анализа протестных песен
      • Блок 1 – Гражданская война, реконструкция и западная экспансия
      • Блок 2 – Вторая промышленная революция
      • Блок 3 – Позолоченный век / Прогрессивизм и популизм
      • Раздел 4 – Империализм США и Первая мировая война
      • Часть 5 – Ревущие двадцатые и Великая депрессия
      • Блок 6 – Вторая мировая война
      • Часть 7 – Холодная война
      • Раздел 8 – Гражданские права
      • Блок 9 – Шестидесятые и семидесятые
      • Блок 10 – с 1981 г. по настоящее время
      • ВСЕ Письменные задания по истории США
      • Саундтрек американского проекта 2-го семестра
      • Проект первого семестра
    • AP История США
      • Практический тест APUSH №1
    • Всемирная история АП
      • Видео альтернативы заданиям по чтению
      • Проект AP World DBQ
      • Весенние каникулы Дополнительный кредит
      • Дополнительный кредит на рождественские каникулы
      • Примечания RA, примечания к главам и ссылки на видео
      • Как писать: все заметки и образцы AP и эссе
      • Страница со списками словарного запаса
      • Страница обзора AP World
      • Содержимое переплета AP World
    • Информационная страница для родителей
    • Формы первого дня для онлайн-студентов

    • Блок 1:

      Гражданская война, реконструкция, и расширение на запад

      Блок 1 Лист обзора

      Учебные страницы Модуль 1

      Блок 1-1 Примечания

      Курс Авария США История США № 18

      Блок 1 -2 Примечания

      Блоки 1-3 Примечания

      Ускоренный курс История США #19

      Ускоренный курс истории США № 20

      Ускоренный курс истории США № 21

      Ускоренный курс истории США № 22

      Ускоренный курс истории США № 22

       Страницы учебника Модуль 2 № 24

    плакаты расширения на запад

    расширение на запад

    22 результатов , разведка, залив Сан-Франциско, Калифорния, золотые ворота, манифест судьбы

    Emanuel Gottlieb Leutze Westward Курс Empire Beake Pay Poster

    By Pdgraphics

    € 19,61

    Tags:

    Cowboy, Yeehaw, Worm, Worms, Westward Expansion, Worm Bucket

    Yeehhaw, Worm, Worms, Word Bucket

    .

    19,29 €

    Теги:

    1776, 1492, день Колумба, день независимости, манифест судьбы, экспансия на запад, никогда не извиняйся

    Плакат гордого колонизатора0002 19,29 €

    Теги:

    бронза, расширение, взрыв, Хартленд, лошади, сопоставление, земля, Мур, Оклахома, Пол, население, бег, скульптор, скульптура, скульптуры, рано, сша, запад

    Когда поколения сталкиваются Плакат

    By Bonnie T. Barry

    32,16 €

    Теги:

    Скоттс Блафф Национальный памятник, Небраска, река Норт Платт, расширение, национальный памятник, идеи, акварель, американский запад, равнины, коренные американцы, достопримечательность, Норт Платт Небраска , крытый вагон, направление на запад, обозы, пионеры, экспансия на запад

    Национальный памятник Скоттс-Блафф, Небраска Плакат

    Автор: MMc Buck

    Плакат операции «Западное расширение»

    Автор Dead-Moroz

    20,10 €

    Теги:

    дымоход национальный памятник, дымоход, национальный памятник, столб, небраска, западное расширение, вагон поезд, фургон, орегонская тропа, калифорнийская тропа, великие равнины

    Chimney Rock Национальный памятник Плакат Плакат

    By Will-Carney

    €19,29

    Теги:

    Дэниэл Бун, Джордж Калеб Бингхэм, американская история, граница, пограничник, народный герой, Камберленд Гэп, природа, Кентукки, Ребекка Бун , исследователь, исследование, экспансия на запад, легенды о западных поселениях, история поселений США, Дэниел Бун, сопровождающий поселенцев через Камберлендскую брешь, история, историк, война – это адский магазин, warishellstore

    Дэниел Бун, сопровождающий поселенцев через Камберлендскую брешь – Джордж Калеб Бингхэм Плакат

    By warishellstore

    €20. 90

    Теги:

    национальный день солдат бизонов, афроамериканец, 28 июля, черная голгофа, черная история, патриотический, американский флаг, ковбой, рейнджеры национального парка, канзас, 1866, сша, ветеран, полка, расширение на запад

    Национальный день солдат-буйволов афроамериканцев 28 июля Плакат , восхождение, гора, Бьютт, национальные памятники, идеи, экспансия на запад, достопримечательности Вайоминга, акварель, фиолетовый

    Национальный памятник Башня Дьявола, Вайоминг Плакат

    Автор: MMc Buck права человека, юридическое ограбление, экспансия на запад, поселенцы, pop pop p pow

    Stolen Land For Sale Poster

    , Западная экспансия, История, Uprr, Соединенные Штаты, Первая трансконтинентальная железная дорога, Американский, Мыс, транспорт, Поселенец, Юта, 0, История железной дороги, Трансконтинентальная железная дорога, Золотой шип, Америка, известный, 19век, железная дорога, поезд, запад, локомотив, строительство, исторический, технология, манифест судьбы, транспорт, технологический, центрально-тихоокеанская железная дорога, первый, западный хо, мужчины, союз пасифик, центрально-тихоокеанский, поезда, запад, пионер, рельс, трек , шип

    Первое открытие Трансконтинентальной железной дороги – 1869 г. Gateway Arch National Park, памятник, река Миссисипи, Миссури, Льюис и Кларк, запад, расширение на запад, джефферсон, томас джефферсон, исследователи, исследование, америка, соединенные штаты, соединенные штаты америки, сша, ворота на запад, ворота в Средний Запад, Арка Сент-Луиса, Средний Запад, Иллинойс, Ээро Сааринен, путешествовать, Туризм, геометрическая форма, архитектура, Стеки, Стивен Стоки, Сент-Луис Арт

    Ethereal Reach – #5 Poster

    Стивен Стуки

    36,98 €

    Теги:

    арка ворот, арка, stl, сент-луис, сент-луис, сталь, достопримечательность, nps, служба национальных парков, арка ворот национальный парк , памятник, Река Миссисипи, Миссури, Льюис и Кларк, Запад, Расширение на запад, Джефферсон, Томас Джефферсон, Исследователи, исследование, Америка, Соединенные Штаты, Соединенные Штаты Америки, США, Ворота на запад, Ворота на Средний Запад, Сент-Луис Свод, Средний Запад, Иллинойс, Ээро Сааринен, путешествовать, Туризм, Черный, белый, архитектура, Stookey, Стивен Стуки, Искусство Сент-Луиса

    Ethereal Reach – #2 Poster

    Стивен Стуки

    36,98 €

    Теги:

    арка ворот, арка, stl, сент-луис, сент-луис, сталь, достопримечательность, nps, служба национальных парков, арка ворот национальный парк , памятник, Река Миссисипи, Миссури, Льюис и Кларк, Запад, Расширение на запад, Джефферсон, Томас Джефферсон, Исследователи, исследование, Америка, Соединенные Штаты, Соединенные Штаты Америки, США, Ворота на запад, Ворота на Средний Запад, Сент-Луис Свод, Средний Запад, Иллинойс, Ээро Сааринен, путешествовать, Туризм, геометрическая форма, архитектура, Stookey, Стивен Стуки, Сент-луис арт

    Slender Is The Path To Eternity #3 Poster

    By Stephen Stookey

    36,98 €

    Теги:

    ворота арка, арка, stl, сент-луис, сент-луис, сталь, достопримечательность, нпс, служба национальных парков, ворота Арочный национальный парк, памятник, река Миссисипи, Миссури, Льюис и Кларк, Запад, Расширение на запад, Джефферсон, Томас Джефферсон, Исследователи, исследование, Америка, Соединенные Штаты, Соединенные Штаты Америки, США, Ворота на запад, Ворота на Средний Запад , Арка Сент-Луиса, Средний Запад, Иллинойс, Ээро Сааринен, путешествовать, Туризм, геометрическая форма, архитектура, Стеки, Стивен Стоки, Сент-Луис Арт

    Стройный путь к вечности #1 Плакат

    Стивен Стуки

    36,98 €

    Теги:

    ворота арка, арка, stl, сент-луис, сент-луис, сталь, достопримечательность, нпс, служба национальных парков, ворота Арочный национальный парк, памятник, река Миссисипи, Миссури, Льюис и Кларк, Запад, Расширение на запад, Джефферсон, Томас Джефферсон, Исследователи, исследование, Америка, Соединенные Штаты, Соединенные Штаты Америки, США, Ворота на запад, Ворота на Средний Запад , Арка Сент-Луиса, Средний Запад, Иллинойс, Ээро Сааринен, путешествовать, Туризм, Черный, белый, архитектура, Stookey, Стивен Стуки, St Louis Art

    Ethereal Reach – #1 Poster

    Стивен Стуки

    36,98 €

    Теги:

    арка ворот, арка, stl, сент-луис, сент-луис, сталь, достопримечательность, nps, служба национальных парков, арка ворот национальный парк , памятник, Река Миссисипи, Миссури, Льюис и Кларк, Запад, Расширение на запад, Джефферсон, Томас Джефферсон, Исследователи, исследование, Америка, Соединенные Штаты, Соединенные Штаты Америки, США, Ворота на запад, Ворота на Средний Запад, Сент-Луис Свод, Средний Запад, Иллинойс, Ээро Сааринен, путешествовать, Туризм, геометрическая форма, архитектура, Stookey, Стивен Стуки, Сент-луис арт

    Ethereal Reach – #6 Плакат

    Стивен Стуки

    36,98 €

    Теги:

    арка ворот, арка, stl, сент-луис, сент-луис, сталь, достопримечательность, nps, служба национальных парков, арка ворот национальный парк , памятник, Река Миссисипи, Миссури, Льюис и Кларк, Запад, Расширение на запад, Джефферсон, Томас Джефферсон, Исследователи, исследование, Америка, Соединенные Штаты, Соединенные Штаты Америки, США, Ворота на запад, Ворота на Средний Запад, Сент-Луис Свод, Средний Запад, Иллинойс, Ээро Сааринен, путешествовать, Туризм, Синий, небо, архитектура, Стойкий, Стивен Стуки, Искусство Сент-Луиса, Искусство арки

    Ethereal Reach #3 Плакат

    Стивен Стуки

    36,98 €

    Теги:

    арка ворот, арка, stl, сент-луис, сент-луис, сталь, достопримечательность, nps, служба национальных парков, национальный парк ворот арки, памятник, Река Миссисипи, Миссури, Льюис и Кларк, Западный, Расширение на запад, Джефферсон, Томас Джефферсон, Исследователи, исследование, Америка, Соединенные Штаты, Соединенные Штаты Америки, США, Ворота на запад, Ворота на Средний Запад, Арка Сент-Луиса , Средний Запад, Иллинойс, Ээро Сааринен, путешествовать, Туризм, Синий, небо, архитектура, Стойкий, Стивен Стуки, Искусство Сент-Луиса, Арка искусства

    Ethereal Reach #4 Плакат

    Стивен Стуки

    36,98 €

    Теги:

    арка ворот, арка, stl, сент-луис, сент-луис, сталь, достопримечательность, nps, служба национальных парков, национальный парк ворот арки, памятник, Река Миссисипи, Миссури, Льюис и Кларк, Западный, Расширение на запад, Джефферсон, Томас Джефферсон, Исследователи, исследование, Америка, Соединенные Штаты, Соединенные Штаты Америки, США, Ворота на запад, Ворота на Средний Запад, Арка Сент-Луиса , Средний Запад, Иллинойс, Ээро Сааринен, путешествовать, Туризм, Синий, небо, архитектура, Стойкий, Стивен Стуки, Искусство Сент-Луиса, Арка искусства

    Стройность – это путь к вечности Плакат

    Стивен Стуки

    36,98 €

    Теги:

    национальный день солдат бизонов, афроамериканец, 28 июля, черная голгофа, черная история, патриотический, американский флаг, ковбой, национальный парк рейнджеры, канзас, 1866 год, сша, ветеран, полк, экспансия на запад, солдаты-бизоны, 9-й кавалерийский полк, 10-й кавалерийский полк, чернокожие солдаты, любители истории, исторические сражения, американская история, гражданская война, учителя истории, настоящие солдаты-бизоны, 4 июля , день независимости, день ветеранов, день памяти

    Национальный день солдат-бизонов Афроамериканец 28 июля Плакат

    Автор Alpha-Creative

    19,29 €

    Вклад Форт-Уэйна в западную экспансию – военная история Верхних Великих озер

    В конце Войны за независимость Великобритания уступила свои контроль над северо-западной территорией США. Несмотря на то, что этот контроль находился в соответствии с договором, британцы продолжали занимать форты в этом районе, поддерживая коренных жителей, живших в этом районе. Это привело к десятилетнему конфликту с туземцами за контроль над территорией. Она стала известна как Северо-Западная индийская война, длившаяся с 1785 по 179 гг.5. Соединенные Штаты потерпят многочисленные досадные поражения от индийских конфедератов. Западная экспансия была бы почти невозможна для американских поселенцев до окончательного выселения туземцев генералом Энтони Уэйном и возведения Форт-Уэйна. Форт-Уэйн установит господство Соединенных Штатов за Аппалачскими горами, чтобы высадиться на запад до реки Миссисипи. Форт будет играть ключевую роль в защите расширяющихся на запад Соединенных Штатов. Форт-Уэйн установил американское господство в индейской стране и открыл двери для западной экспансии.

    Предыстория

    После войны за независимость Соединенные Штаты столкнулись со многими трудностями за сохранение контроля над Северо-Западной территорией (современные Огайо, Индиана, Мичиган, Иллинойс и Висконсин). Местные племена в этом районе создали конфедерацию для защиты своей родной земли. Эта конфедерация состояла в основном из племен шауни и майами. Несмотря на то, что британцы уступили контроль над территорией по договору, положившему конец войне за независимость, у них все еще были войска, занимающие этот район. Британцы не будут напрямую связываться с Соединенными Штатами, они будут помогать индийским конфедератам. Президент Джордж Вашингтон направил армию в этот район, чтобы укрепить господство США над территорией. Присланные силы состояли из неопытных милиционеров. Генерал Джозайя Хармар был первым генералом, которого Вашингтон послал для разрешения конфликта. Когда он отправился на запад с небольшим отрядом из 1100 ополченцев, он дважды потерпел поражение от конфедерации. Затем Стирка отправит генерал-майора Артура Сент-Клера. У Сен-Клера была цель захватить столицу майми Кекионгу. Он поведет свои войска на то, что считается худшим поражением армии США. Армия Сен-Клера будет иметь потери около 9 человек. 8%. Устав от обоих поражений, Вашингтон назначит генерала Энтони Уэйна для формирования и подготовки подразделения, способного вывести конфедерацию из этого района (Hickman, 2018).

    Генерал «Безумный» Энтони Уэйн
    (Изображение найдено в Википедии)

    Энтони Уэйн наиболее известен своим вкладом во время Американской революции. Он вел американские войска против британских солдат в Стоуни-Пойнтс, Нью-Йорк. Он также сыграл важную роль в том, чтобы помешать Бенедикту Арнольду сдать укрепления в Вест-Пойнте британцам («Энтони Уэйн»). В письме, написанном Энтони Уэйном Джорджу Вашингтону, Уэйн соглашается на его назначение Вашингтоном. Он также выражает чувство волнения по поводу того, что возглавит силы, поскольку «это профессия, которую я люблю» и что «тактика была моим основным занятием в часы досуга» («Джорджу Вашингтону от Энтони Уэйна», 179).0). Это письмо предвещает успехи генерала Уэйна против Индийской Конфедерации. Его волнение и решимость, показанные в письме, – это качества, которые помогут Соединенным Штатам установить свое господство над Северо-Западной территорией. Американские поселенцы в этом районе отчаянно нуждались в защите, и новое назначение Энтони Уэйна обеспечило ее. Он обучит армию, чтобы выселить туземцев и построить форт в его честь, который эффективно откроет дверь для западной экспансии.

    Война в Северо-Западной Индии

    Уэйн провел большую часть 1793 года, тренируя свои войска, которые заслужили титул «Легион Соединенных Штатов». Этот Легион будет состоять из соединения легкой и тяжелой пехоты с использованием артиллерии и кавалерии. Он также разделит свои силы на четыре «подлегиона», которыми будут командовать их собственные лейтенанты (Hickman, 2018). Это было сделано для того, чтобы каждая группа войск могла действовать самостоятельно. Основной целью Легиона была «защита англо-американских поселенцев от нападений американских индейцев и насильственное изгнание коренных жителей из страны Огайо, чтобы проложить путь для расширения» («Энтони Уэйн»). Для выполнения этой задачи Уэйн построил три форта во время Северо-Западной индийской войны. Этими фортами были: Fort Recovery, Fort Defiance и Fort Green Ville. Позже он построит последний форт в Форт-Уэйне, который послужит ступенькой к западной экспансии. С возведением Recovery, Defiance и Green Ville беспокойство индейцев по поводу американской активности в этом районе возрастет. Конфедерация с помощью британцев построила свой собственный форт в форте Майами вдоль реки Моми (Брук, 189 г.).5). Прежде чем Легион и Конфедерация столкнутся, Уэйн предпринял две попытки заключить мирный договор, не применяя силу для изгнания туземцев. После отказа конфедератов Уэйн начал маршировать свои войска к реке Моми. (Брук, 1895 г.). Легион окажется слишком большим для индейцев. Конфедерация была вынуждена быстро отступить, так как кавалерия «выгнала дикарей из их укрытий» (Брук, 1895). Легион будет преследовать конфедерацию вплоть до форта Майами, где индейцы надеялись, что британцы предложат помощь против их преследователей. Когда они прибыли, двери форта были закрыты, так как британское командование не хотело начинать конфликт с американцами. Генерал Уэйн приказал своим войскам сжечь индейские деревни вместе с их посевами, прежде чем вернуться в Форт-Грин-Вилль. Это стало известно как Битва за упавшие леса. Это привело бы к подписанию Гринвильского договора (Hickman, 2018). Тимоти Пикеринг напишет письмо президенту Вашингтону, информируя его об успехах генерала Уэйна. Пикеринг писал, что «генерал Уэйн показал копию договора» и что присутствовал «Синий жакет», великий военный вождь индейцев («Джорджу Вашингтону от Тимоти Пикеринга», 179).0). В письме Уошингу сообщается, что мир с индейцами заключен. Это письмо станет первым известием, которое Вашингтон получит о победе в Северо-Западной индийской войне. Официально подписанный документ даже не был получен военным министерством Соединенных Штатов («Джорджу Вашингтону от Тимоти Пикеринга», 1795 г.).

    Гринвильский договор будет подписан многими индейскими племенами, включая вайандотов, делаваров, шавани, оттав, чиппева, паттаватимов, майами, угрей-риверс, ви, кикапу, пианкешоу и каскаски. В договоре также будет установлена ​​граница между Соединенными Штатами и индейскими племенами. Договор предоставил Соединенным Штатам полную собственность на землю вплоть до реки Сент-Мэри над коренными американцами (Гринвильский договор, 179 г.).5). Договор также предоставляет гражданам Соединенных Штатов право свободного передвижения по суше или воде через оставшиеся индейские территории в этом районе. После подписания договора в Грин Вилле Дженера Уэйн построит форт в столице Майами Кекойонга. Форт-Уэйн, как его называли, как символ господства Соединенных Штатов в Стране индейцев.

    Строительство Форт-Уэйна

    Расположение Форт-Уэйна
    (Изображение найдено в Библиотеке Конгресса)

    Форт-Уэйн будет построен там, где реки Сент-Джозеф и Сент-Мэри сливаются, образуя Моми. Он был основан в этом месте, потому что это была столица индейцев Майами, служившая символом правления Соединенных Штатов. Это место также помогло бы защитить американских поселенцев, желающих продвинуться дальше к границе. Он был расположен на главном проходе между Великими озерами и рекой Миссисипи, по реке Моми. До строительства форта американские поселенцы изо всех сил пытались расширить границы страны за пределы Аппалачей. Конфликт с индейскими племенами всегда останавливал экспансию страны на запад. Форт-Уэйн обеспечивал защиту, в которой всегда нуждались американские поселенцы. Американская граница теперь будет простираться по горному хребту Аппалачей на запад до реки Миссисипи.

    Дальнейшие конфликты

    В течение почти пятнадцати лет Форт-Уэйн защищал американских поселенцев, помогая Соединенным Штатам продолжать расширять свои границы. В это время губернатор Иллинойса Уильям Генри Харрисон продолжал отстаивать политику заключения договоров о прекращении использования земель коренных американцев для американских поселенцев. В 1810 году он предложил Форт-Уэйнский договор. Этот договор даст Соединенным Штатам почти 3 миллиона акров земли на территориях Индии и Иллинойса (Olar, 2018). Этот договор также привел бы к волнениям среди многих местных племен. Договор в конечном итоге заставил Америку вернуться к войне с индейцами в этом районе. В 1811 году разразится война Текумсе, совпавшая с войной 1812 года. В сентябре 1812 года индейцы Потаватоми и Майами должны были осадить форт. Харрисон был назначен генерал-майором ополчения штата и отправлен для усиления Форт-Уэйна. Он приведет с собой более двух тысяч солдат. 11 сентября индейцы винамак предприняли последнюю конную попытку взять форт. Харрисон сможет отбиваться от стойких нападающих всю ночь. «Винамак» понесет тяжелые потери и на следующее утро отступит за реку Моми (Hickman, 2019).). Оказавшись в форте, Харрисон начал отдавать приказы о набегах на индейские племена. Он эффективно сожжет деревни Вабаш и Пять Медалей. Харрисон останется там до конца войны 1812 года. В октябре 1813 года Харрисон одержит еще одну крупную победу в битве на Темзе (Hickman, 2019). Это будет первое настоящее испытание Форт-Уэйна на прочность в индийской стране. Удержание сил в обоих случаях укрепило бы способность форта контролировать территорию. Потерпев два крупных поражения, индейские племена уменьшили свои нападения на американских поселенцев на границе (Hickman 2019).).

    Форт-Уэйн сыграл важную роль в западной экспансии Соединенных Штатов. Служит местом проведения многих крупных событий, ведущих к расширению страны. Форт был построен в результате Северо-Западной войны с Индией, которая привела к Зелено-Вильскому договору. Договор, который предоставил американским поселенцам проход через индейские земли, защищенные Форт-Уэйном в самом сердце индейской страны. Форт обеспечивал защиту поселенцев почти 15 лет, прежде чем стал местом подписания Форт-Уэйнского договора. Этот договор расширит американскую границу почти на 3 миллиона акров. Это также привело бы к новой войне с коренными племенами. Это было последним испытанием для Форт-Уэйна. Сдерживание племенных осад было бы окончательным свидетельством господства над землей. Неудачи при попытке осадить форт положат конец многолетним конфликтам с индейцами. Американские поселенцы теперь будут избавлены от племенных набегов и смогут расширить границы страны дальше на запад. Форт-Уэйн откроет дверь для западной экспансии и будет продолжать удерживать эту дверь открытой.


    codepeople-post-map требует JavaScript

    Первичные источники

    Источник 1

    «Джорджу Вашингтону от Тимоти Пикеринга, 21 сентября 1795 г.», Founders Online, Национальный архив, по состоянию на 29 сентября 2019 г.

    Источник 2

    1 февраля 1790 г.», Founders Online, National Archive, по состоянию на 29 сентября 2019 г.

    Источник 3

    Гринвильский договор. США – WDS O.S.C.P.M.E.W.K.P.K. принят 3 августа 1795 г. Составил и отредактировал Чарльз Дж. Капплер LL M. Клерк Сенатского комитета по делам индейцев Вашингтон, округ Колумбия: Government Printing Office, 1904

    Вторичные источники

    0 Источник 1 Brooke 3

    0 Джон. (1895 г.). «Энтони Уэйн: его кампания против индейцев Северо-Запада». The Pennsylvania Magazine of History and Biography,   19 (3), 387–396.
