Viessmann коаксиальный дымоход: Коаксиальный дымоход Viessmann Ø60/100 (7194844)

Содержание

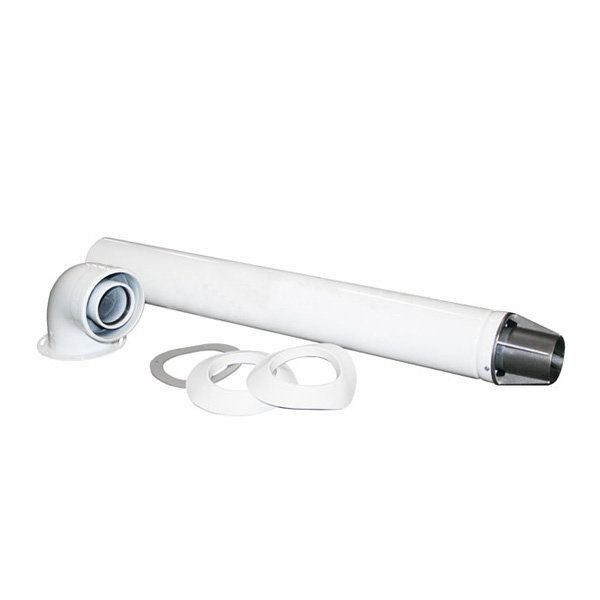

Коаксиальный дымоход Viessmann Ø60/100 (7194844)

В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? – присылайте на

почту [email protected] (расчет актуальных цен выполняем бесплатно).

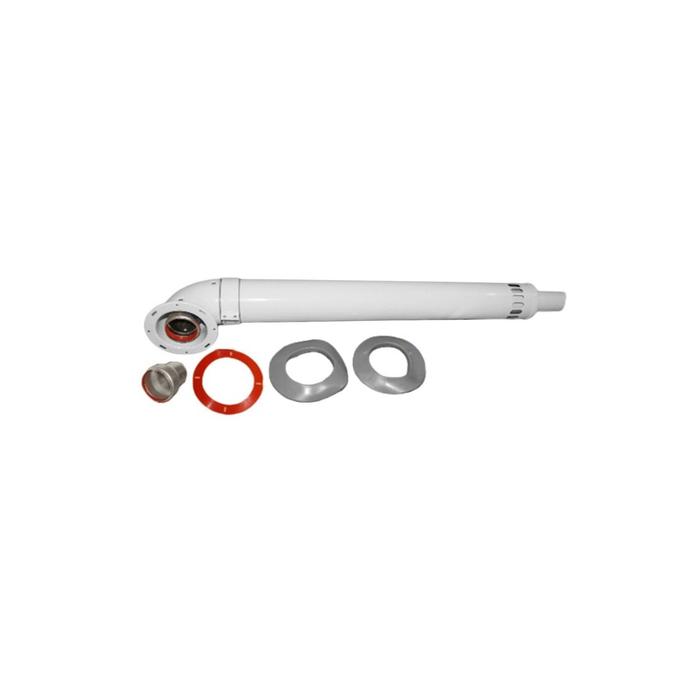

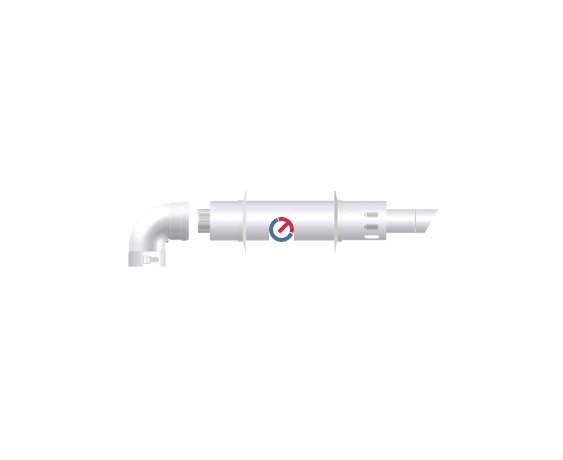

Комплект коаксиального дымохода Viessmann Ø60/100 настенных газовых котлов Vitopend

  • Описание
  • Документация
  • Отзывы
  • Доставка
Характеристики

Товар дымоход
Страна Германия
Бренд Viessmann
Диаметр, мм
60/100
Материал полипропилен/эмалированная сталь/алюминий
Длина, мм 1150
Тип
коаксиальный
Цвет Белый
Назначение для настенных газовых котлов отопления
Гарантия 2 года
Бренд (рус. ) Висман
Угол 87°
Макс. рабочая температура, °С 137
Наличие Есть
Упаковка, шт. 1
Вид котла атмосферный
Совместимость с котлами viessmann vitopend
Вывод горизонатльный
Макс. рабочее давление, па 200
Утепление нет
Ревизия нет
Защита от ветра нет
Защита от обледенения нет

Каталог продукции 2020-2021

+ Добавить комментарий


//”ProductVideo”

Бренд:

Висман

Серия:

Модель:

Страна:

Германия

Артикул:

7194844

Подключение коаксиальных дымоходов для котлов с закрытыми камерами сгорания Екатеринбург

Для надежной и безопасной работы котла перед монтажом установки необходимо выбрать вариант подключения дымохода. Существует множество различных схем. Наиболее часто встречающиеся вы сможете найти здесь.

Прежде всего стоит отметить, что при монтаже котлов Vitopend используются два типоразмера коаксиальных труб:
– диаметр коаксиальной системы 60/100;
– диаметр коаксиальной системы 80/125.
Выбор диаметра коаксиальной системы обусловлен необходимой длиной дымохода. Следовательно, каждый из типов подключения имеет максимальную длину дымохода.

Наиболее часто встречающимся подключением является  коаксиальный проход через наружную стену.

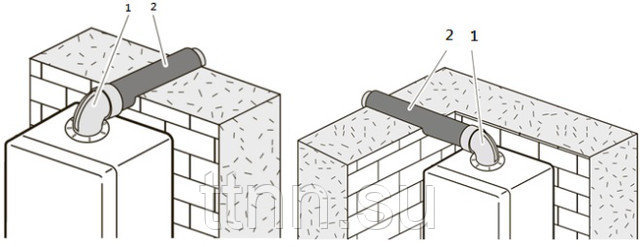

Проход через наружную стену. Только в имеющихся сооружениях (конструктивный тип C13x согласно TRGI 2008) (допускается при номинальной тепловой мощности до 11 кВт для отопления помещений или до 28 кВт для приготовления горячей воды).

Согласно “Положения об отоплении” от 1999 года проход через наружную стену возможен лишь в отдельных случаях, если другая прокладка дымохода по техническим или экономическим соображениям невозможна.

Теплогенератор забирает воздух для горения через двойную концентрическую трубу из атмосферы у наружной стены и выводит продукты сгорания в атмосферу у наружной стены.

Горизонтальный проход через кровлю (конструктивный тип C13x согласно TRGI 2008) (без ограничений по номинальной тепловой мощности).

Теплогенератор забирает воздух для горения через двойную концентрическую трубу из атмосферы у слухового окна крыши и выводит продукты сгорания в атмосферу у слухового окна.



Такой вариант является самым бюджетным при организации отвода продуктов сгорания. Компанией Viessmann производится и поставляются готовые комплекты для прохода через стену.

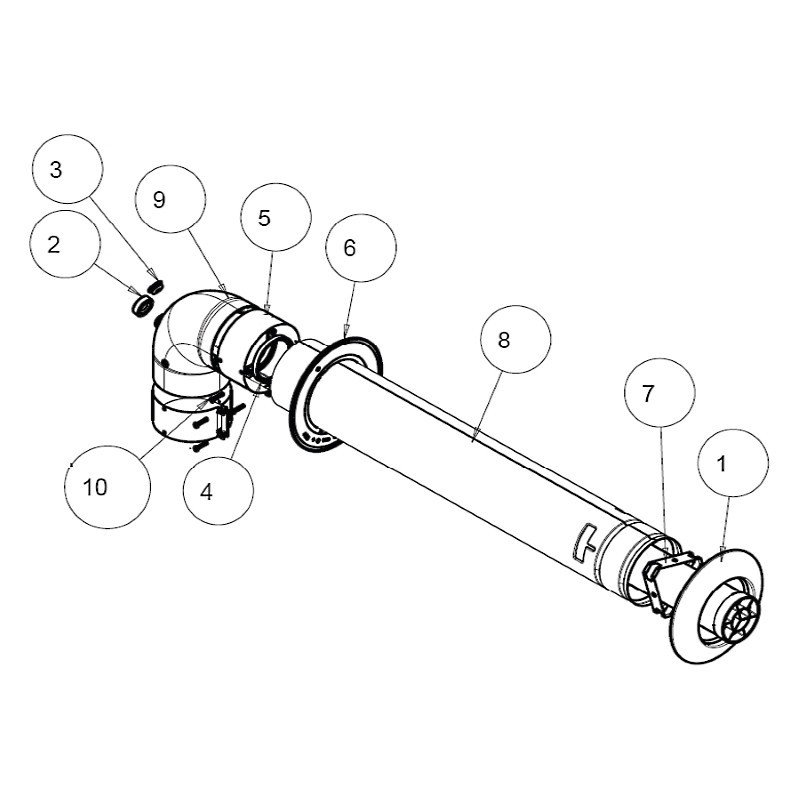

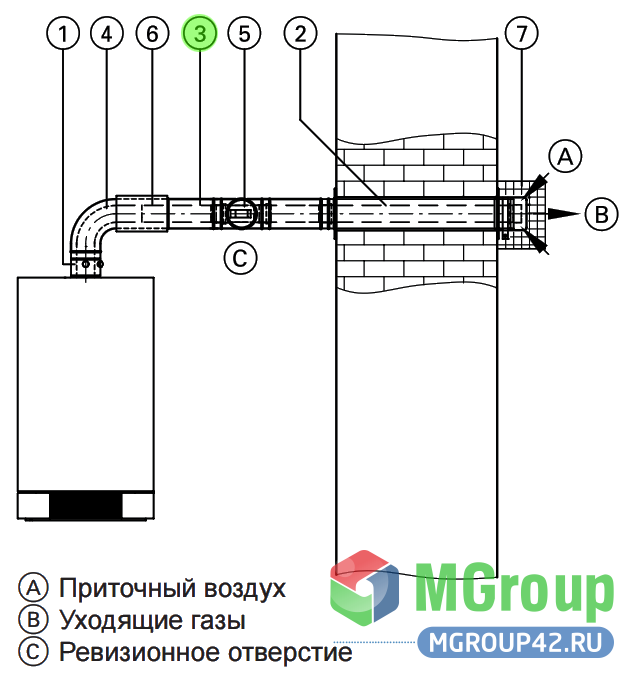

Рассмотрим комплектацию такого дымохода (Нумерация элементов по чертежу выше).
Для начала возьмем систему с размером 60/100.

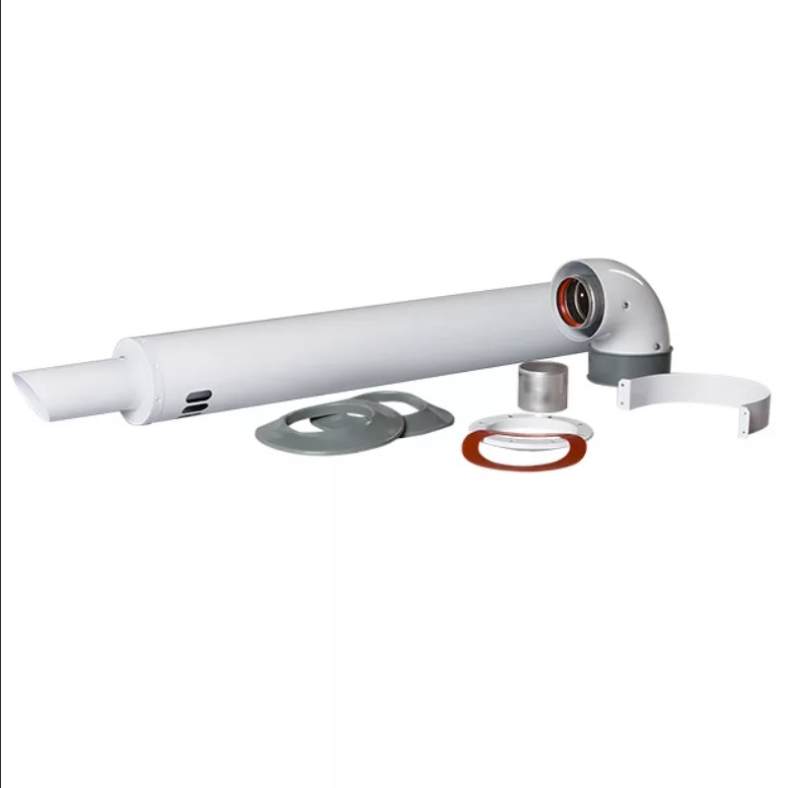

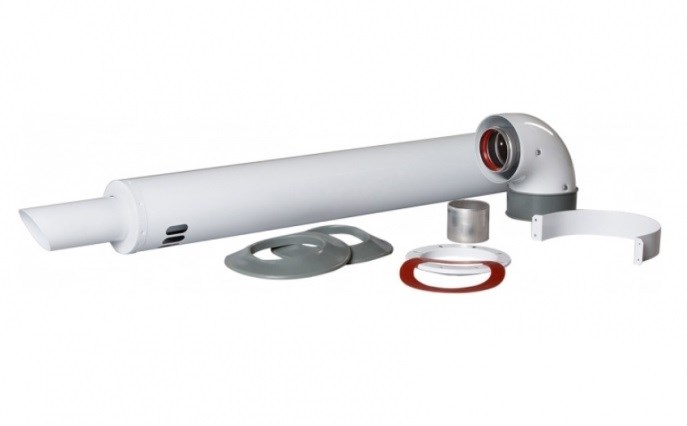

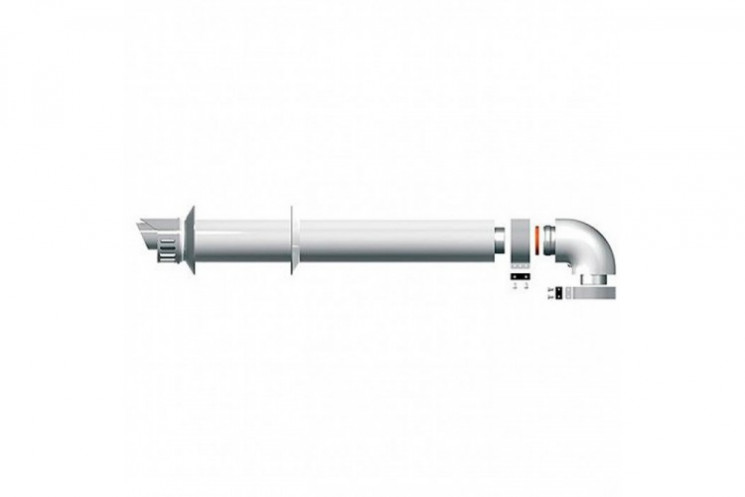

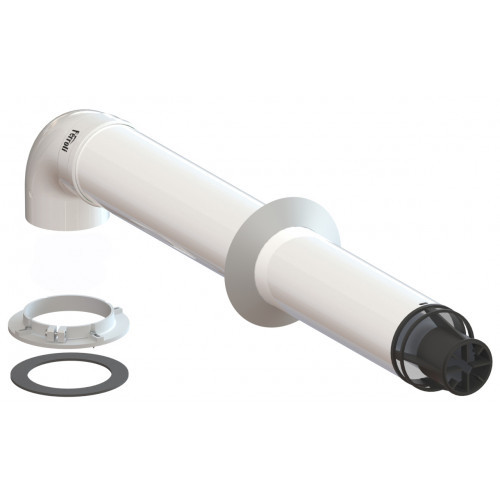

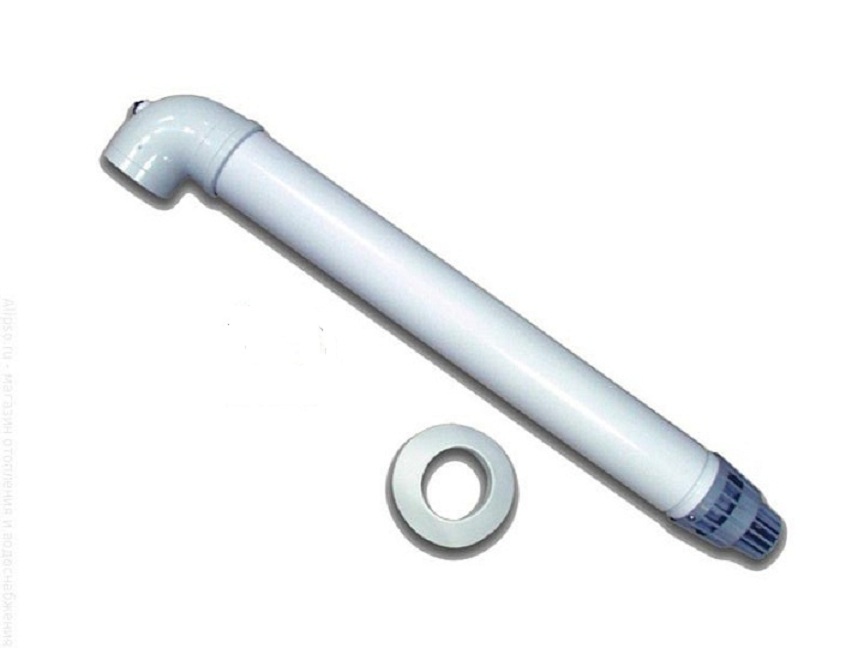

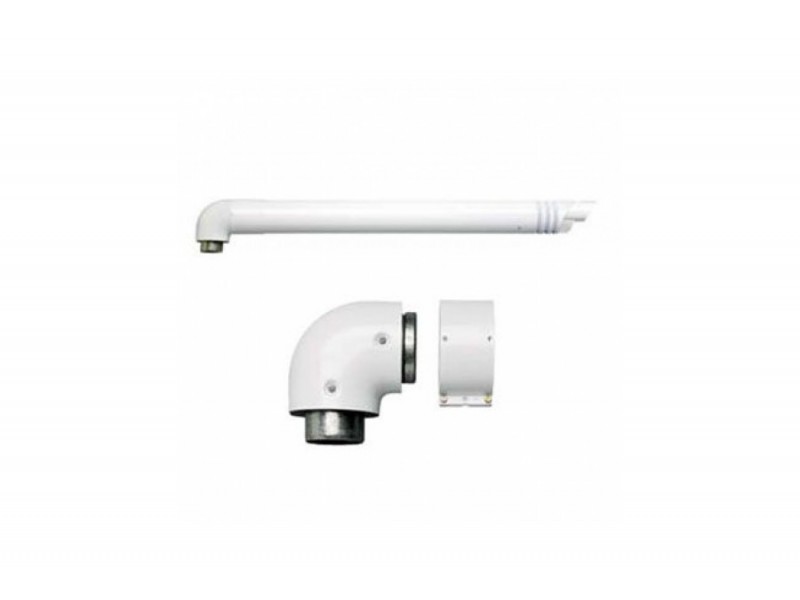

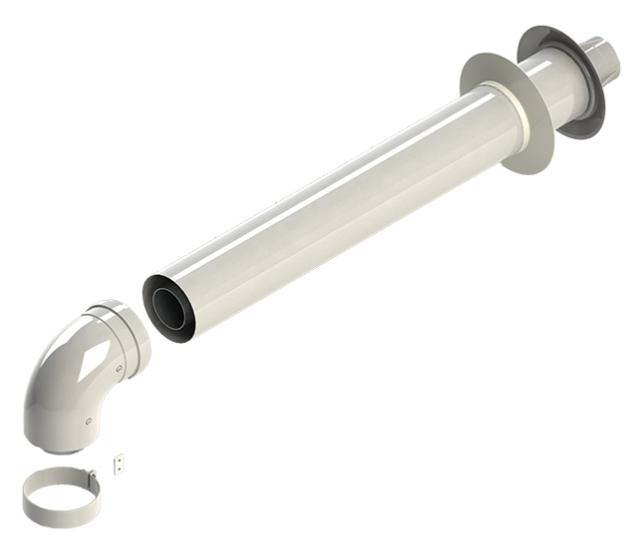

1. Комплект прохода через наружную стену (арт. 7194844).

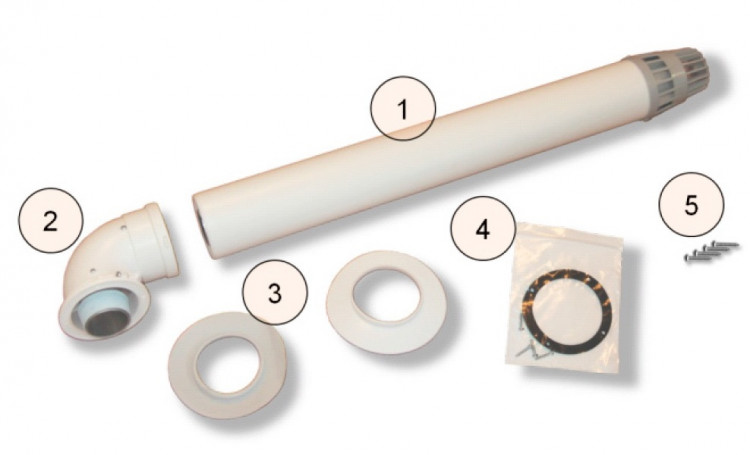

Комплект включает в себя:
– присоединительный патрубок котла 87° с измерительными штуцерами;
– диафрагмы, ограничивающие поток уходящих газов;
– проход через наружную стену со стеновыми диафрагмами.
или
1. Комплект прохода через наружную стену с защитой против обледенения (арт. 7246579).
Комплект включает в себя:
– присоединительное колено котла 87° с измерительными штуцерами;
– конденсатосборник;
– диафрагмы, ограничивающие поток уходящих газов;
– проход через наружную стену со стеновыми диафрагмами, конструктивно выполненный с защитой от замерзания.
2. Защитная решетка (арт. 7337276).
Защитную решетку имеет смысл устанавливать в случае выхода дымохода вблизи от прохода людей для защиты дымохода от внешних воздействий.

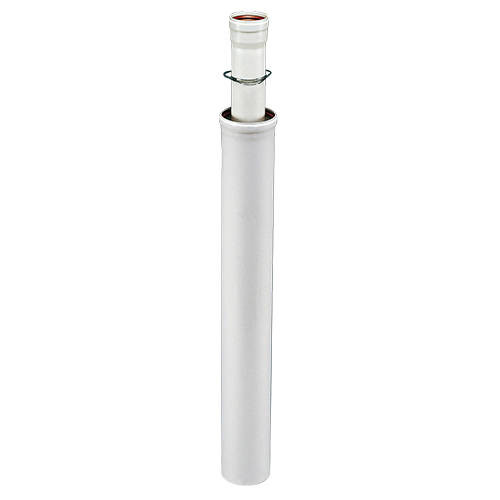

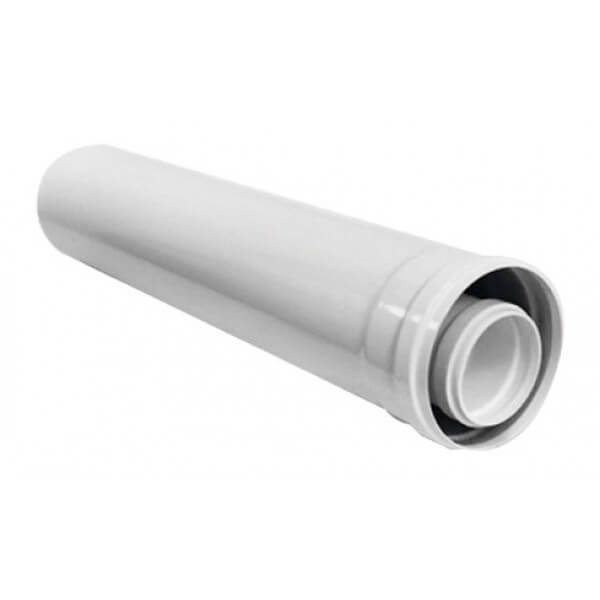

3. Коаксиальная труба системы LAS 1,0 м  (арт. 7194841) и (или)
коаксиальная труба LAS 0,5 м (арт .7194842), а также

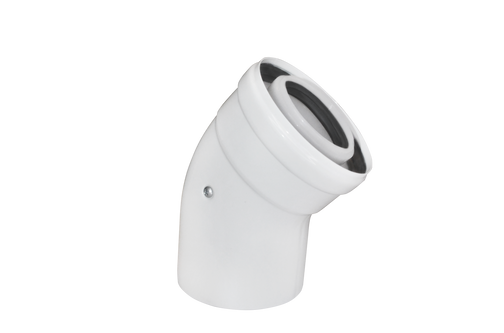

колено системы LAS 87° (арт. 7194836) и (или) колено системы LAS 45° ((2 шт.) арт. 7194837). Трубы являются укорачиваемыми.
Данные элементы используются в случае необходимости увеличить длину дымохода.
Следует помнить, что длина такого дымохода не может превышать 3 метров. При этом следует учитывать каждое колено 87° и каждые 2 колена 45° равные одному метру прямого дымохода. При расчетах общей длины присоединительный патрубок котла не учитывается.

Рассмотрим подобную систему с размерностью 80/125.
1. Комплект прохода через наружную стену (арт. 7246540).
Комплект включает в себя:
– присоединительный патрубок котла 87° с измерительными штуцерами и конденсатосборником;
– диафрагмы, ограничивающие поток уходящих газов;
– проход через наружную стену со стеновыми диафрагмами.
2. Защитная решетка (арт.7337276).
Защитную решетку имеет смысл устанавливать в случае выхода дымохода вблизи от прохода людей для защиты дымохода от внешних воздействий.
3. Коаксиальная труба системы LAS 1,0 м  (арт. 7198592) и (или)
коаксиальная труба LAS 0,5 м (арт.7198 591), а также
колено системы LAS 87° (арт. 7198 594) и (или) колено системы LAS 45° ((2 шт.)арт.7198 593). Трубы являются укорачиваемыми.
Данные элементы используются в случае необходимости увеличить длину дымохода.
Максимальная длина такого дымохода для котлов Vitopend 100 Wh2D и WHKB мощностью 24,8 кВт не может превышать 10 метров. Для котлов мощностью 31 кВт, а также для котлов Vitopend 111 данная длина не должна превышать 8 метров.
При этом следует учитывать каждое колено 87° и каждые 2 колена 45° равные одному метру прямого дымохода. При расчетах общей длины присоединительный патрубок котла не учитывается.

При необходимости отводить продукты сгорания через крышу используются две следующие схемы.

В бытовом (жилом) помещении непосредственно под крышей или только с расположенным сверху чердачным помещением (номинальная тепловая мощность <= 50 кВт)

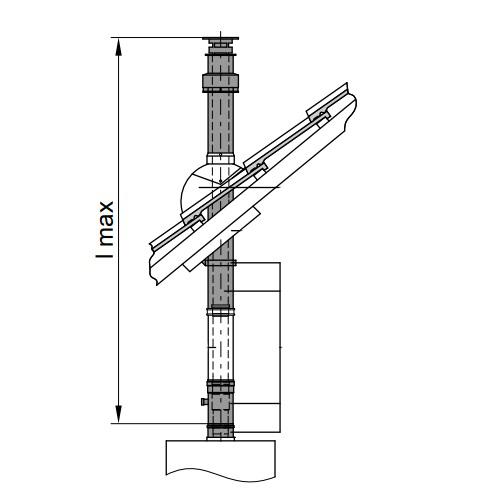

Вертикальный проход при отсутствии шахты дымохода (конструктивный тип C33x согласно TRGI 2008) (различные возможности исполнения)

  • 1 непосредственно на крышу, вертикальный проход через скатную крышу
  • 2 непосредственно через кровлю, вертикальный проход через скатную крышу с защитной трубой в (необорудованном) чердачном помещении или в противопожарной кладке (оборудованное чердачное помещение)
  • 3 непосредственно на крышу, вертикальный проход через плоскую крышу

Теплогенератор забирает воздух для горения через двойную концентрическую трубу из атмосферы и выводит продукты сгорания в атмосферу над крышей.



Подобный вариант применяется при невозможности по какой либо причине отвести продукты сгорания через наружную стену при этом шахты дымохода нет.

Для системы с размерностью 60/100 применяемые элементы будут следующими:
1. Комплект прохода через кровлю.
Черного цвета (арт. 7246543)
Черепично-красного цвета (арт. 7246544)
Комплект включает в себя:
– присоединительный патрубок котла;
– проход через кровлю;
– крепежный хомут;
– Конденсатосборник.
или
1. Комплект прохода через кровлю с защитой против обледенения
Черного цвета (арт. 7246800)
Черепично-красного цвета (арт. 7246801)
Комплект включает в себя:
– присоединительный патрубок котла;
– проход через кровлю;
– крепежный хомут;
– конденсатосборник.
2. Универсальные защитные диафрагмы (арт. 7185139)
Предназначены для герметизации стыка.
3. Универсальная голландская черепица для черепичных и листовых кровель.
Черного цвета (арт.7338644)
Черепично-красного цвета (арт.7183692)
или
Универсальная голландская черепица для плоскочерепичных, шиферных и прочих кровель
Черного цвета (арт.7373290)
Черепично-красного цвета (арт.7373291)
или
Манжета горизонтальной крыши (арт.7338645).
Выбор зависит от типа существующей кровли.
4. Коаксиальная труба системы LAS 1,0 м  (арт.7194841) и (или)
коаксиальная труба LAS 0,5 м (арт.7194841), а также
колено системы LAS 87° (арт.7194836) и (или) колено системы LAS 45° ((2 шт.) арт. 7194836). Трубы являются укорачиваемыми.
Данные элементы используются в случае необходимости увеличить длину дымохода.
Максимальная длина такого дымохода для котлов Vitopend 100 Wh2D и WHKB  мощностью 24,8 кВт и 31 кВт не может превышать 5 и 3 метра соответственно. Для котлов Vitopend 111 данная длина не должна превышать 3 метра.
При этом следует учитывать каждое колено 87° и каждые 2 колена 45° равные одному метру прямого дымохода. При расчетах общей длины присоединительный патрубок котла не учитывается.

Если длины дымохода недостаточно, то необходимо использовать коаксиальный дымоход размерностью 80/125.
1. Комплект прохода через кровлю.
Черного цвета (арт. 7246545)
Черепично-красного цвета (арт. 7246546).
Комплект включает следующие элементы:
– патрубок подключения котла с конденсатосборником;
– проход через кровлю;
– крепежный хомут.
2. Универсальные защитные диафрагмы (арт.7185139)
Предназначены для герметизации стыка.
3. Универсальная голландская черепица для черепичных и листовых кровель
Черного цвета (арт.7338644)
Черепично-красного цвета (арт.7183692)
или
Универсальная голландская черепица для плоскочерепичных, шиферных и прочих кровель
Черного цвета (арт. 7373290)
Черепично-красного цвета (арт.7373291)
или
Манжета горизонтальной крыши (арт.7338645).
4. Коаксиальная труба системы LAS 1,0 м  (арт.7198592) и (или)
коаксиальная труба LAS 0,5 м (арт.7198591), а также
колено системы LAS 87° (арт.7198594) и (или) колено системы LAS 45° ((2 шт.)арт.7198593). Трубы являются укорачиваемыми.
Данные элементы используются в случае необходимости увеличить длину дымохода.
Максимальная длина такого дымохода для котлов Vitopend 100 Wh2D и WHKB  мощностью 24,8 кВт и 31 кВт не может превышать 12 и 10 метра соответственно. Для котлов Vitopend 111 данная длина не должна превышать 8 метров.
При этом следует учитывать каждое колено 87° и каждые 2 колена 45° равные одному метру прямого дымохода. При расчетах общей длины присоединительный патрубок котла не учитывается.

Если шахта дымохода уже имеется, то можно использовать следующий вариант подключения.

В помещении для установки (в нежилом помещении) с одним или несколькими полными этажами над ним (для Vitodens 200-W мощностью свыше 60 кВт – обязательно)

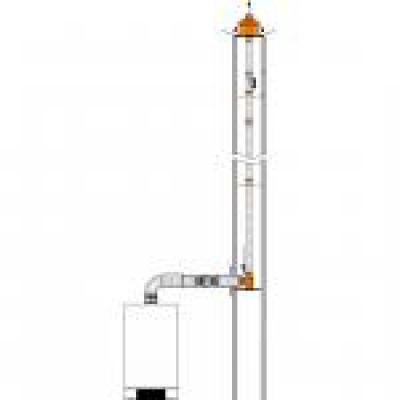

Проход через шахту дымохода (конструктивный тип B23 согласно TRGI 2008)

Теплогенератор забирает воздух для горения из помещения установки и отводит продукты сгорания через дымоход в атмосферу над крышей (попутное движение дымовых газов).

Для подобного подключения рассмотрим узел подключения к дымовой трубе.


Для системы 60/100.

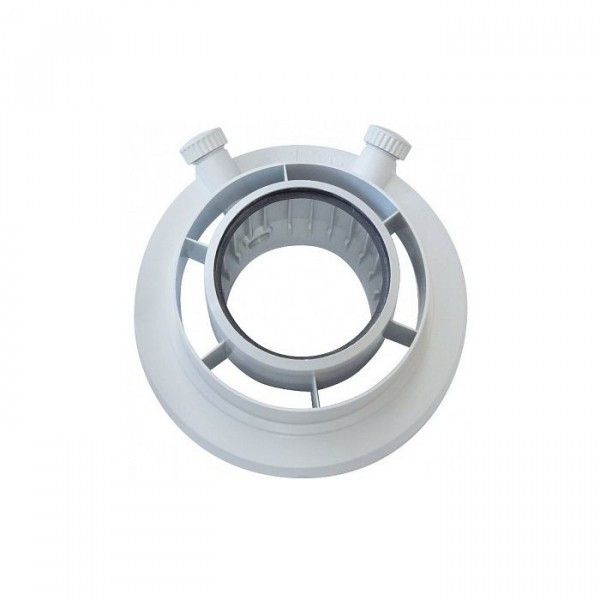

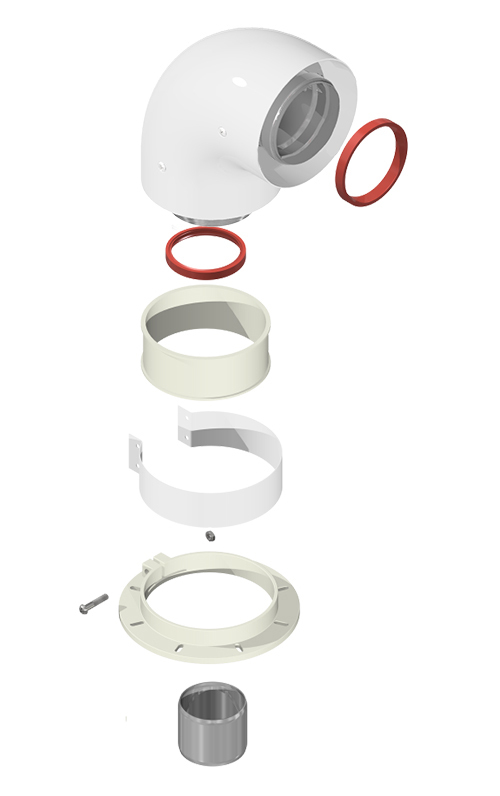

1. Присоединительный патрубок котла (арт. 7194858)
В комплект поставки входят:
– присоединительный элемент котла;
– диафрагмы уходящих газов (обязательны для установки).
2. Коаксиальная труба системы LAS 1,0 м  (арт. 7194841)
и (или)
коаксиальная труба LAS 0,5 м (арт. 7194842),
а также
колено системы LAS 87° (арт.7194836)
и (или)
колено системы LAS 45° ((2 шт. )арт.7194 837).
Трубы являются укорачиваемыми.
3. Футеровка стены для коаксиальной дымовой трубы системы LAS производится Заказчиком.
Максимальная длина дымохода 2 метра для всех типов котлов Vitopend.

Комплект коаксиального дымохода viessmann (7194844) в Новосибирске: 123-товара: бесплатная доставка, скидка-25% [перейти]

Партнерская программаПомощь

Новосибирск

Каталог

Каталог Товаров

Одежда и обувь

Одежда и обувь

Стройматериалы

Стройматериалы

Текстиль и кожа

Текстиль и кожа

Здоровье и красота

Здоровье и красота

Детские товары

Детские товары

Продукты и напитки

Продукты и напитки

Электротехника

Электротехника

Дом и сад

Дом и сад

Промышленность

Промышленность

Сельское хозяйство

Сельское хозяйство

Торговля и склад

Торговля и склад

Все категории

ВходИзбранное

Вода, газ и теплоПечи, камины, топки, дымоходы и аксессуарыДымоходыКомплекты коаксиальных дымоходовКомплект коаксиального дымохода viessmann (7194844)

Комплект коаксиальный для прохода через стену Stout (совместимый с котлами Baxi, Viessmann) Цвет:

В МАГАЗИНЕще цены и похожие товары

Комплект коаксиального дымоотвода Viessmann для Vitopend 100-W стандарт Производитель: Viessmann

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиальный Stout DN 60/100 мм для Baxi, Viessmann SCA-6010-210850 Производитель: STOUT,

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиальный для прохода через стену Stout (совместимый с котлами Baxi, Viessmann)

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиального дымоотвода Viessmann для Vitopend 100-W стандарт 7194844 Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиальный ?60/100, длина 1м (VIESSMANN) Производитель: Viessmann, Вид дымохода:

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиальный для прохода через стену STOUT (совместимый с котлами Baxi,Viessmann) SCA-6010-210850

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиального дымоотвода Viessmann для Vitopend 100-W антилед (арт. 7246579) Комплект коаксиального дымоотвода Viessmann для Vitopend 100-W антилед (арт.7246579)

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиальный для прохода через стену Stout (совместимый с котлами Baxi, Viessmann)

ПОДРОБНЕЕЕще цены и похожие товары

Комплект дымохода Bravo Premium DN 60/100 L=100 см антиобледенительный (для котлов Baxi, Viessmann) (BR.01.51)

ПОДРОБНЕЕЕще цены и похожие товары

330 406

Viessmann (Висман) Коаксиальный проход через наружную стену (7194844) арт. 7194844 Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Viessmann Дымоход в сборе Viessmann DN60/100 x L0,75м Тип: дымоход, Производитель: Viessmann

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиальный для прохода через стену Stout (совместимый с котлами Baxi, Viessmann) Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Дымоход для котла VIESSMANN Vitopend 100-W любой мощности, антилед (Россия) (DYMvitopend100WRu)

ПОДРОБНЕЕЕще цены и похожие товары

Vivat Комплект коаксиальный d 60/100 – 0,75 м (Универсальный: Baxi, Protherm, Vaillant, Viessmann, Kiturami)

ПОДРОБНЕЕЕще цены и похожие товары

Дымоход для котла VIESSMANN Vitopend 100-W любой мощности, антилед (Россия) (DYMvitopend100WRu)

ПОДРОБНЕЕЕще цены и похожие товары

21 663

Дымоход VIESSMANN Комплект дымохода для Vitopend 100-W (60/100) полимерный дымоотвод VIESSMANN Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиального дымохода Viessman Ø 60/100 (900 мм) (арт. 7194844) Комплект коаксиального дымохода Viessman Ø 60/100 (900 мм) (арт.7194844)

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиальный Д60/100, L850мм для прохода через стену (совместим с котлами Baxi,Viessmann)

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиального дымохода ?60/100 для настеного котла VIESSMANN

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиального дымохода Viessmann 60/100 арт. 7194844 Производитель: Viessmann, Вид

ПОДРОБНЕЕЕще цены и похожие товары

3 817

4241

Комплект коаксиальный для прохода через стену (совместимый с котлами Baхi и Viessmann) 60/100 850 мм STOUT (SCA-6010-210850)

ПОДРОБНЕЕЕще цены и похожие товары

Коаксиальный дымоход висман Тип: дымоход, Производитель: Viessmann, Вид дымохода: коаксиальный

ПОДРОБНЕЕЕще цены и похожие товары

28 664

Дымоход Viessmann 60/100 мм (высота: 1,15 м) с коленом 90° 7194844 Тип: дымоход, Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

Горизонтальный комплект коаксиального дымохода 60/100 для Vitopend, Viessmann Производитель:

ПОДРОБНЕЕЕще цены и похожие товары

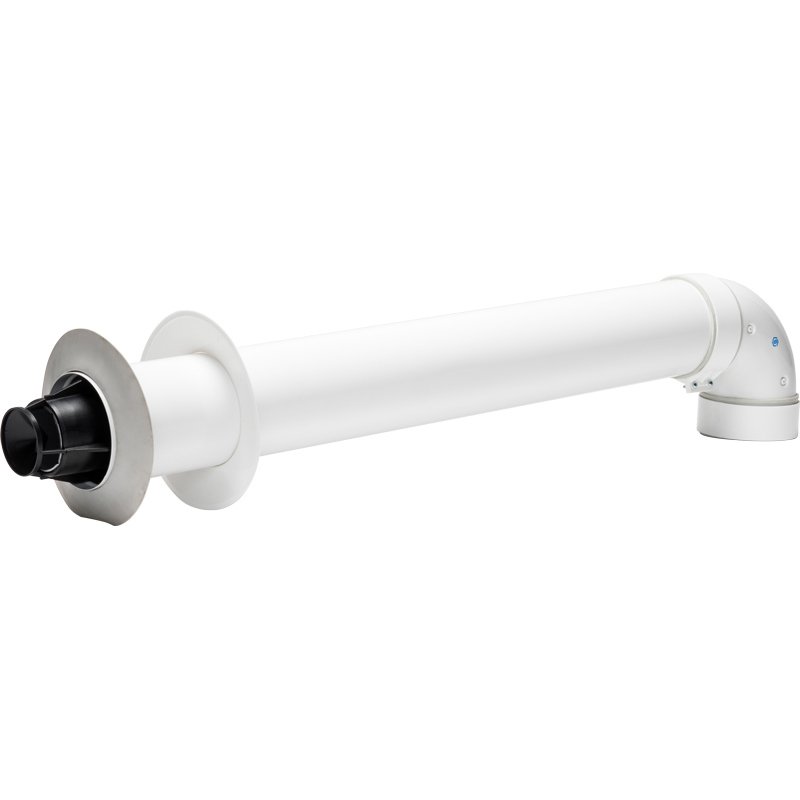

Комплект прохода через стену для коаксиального дымохода Viessmann D60/100 мм Тип: элемент дымохода,

ПОДРОБНЕЕЕще цены и похожие товары

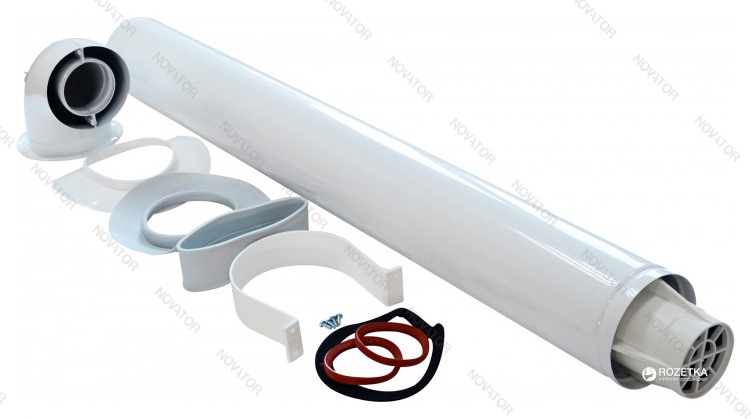

Дымоход для котла VIESSMANN Vitopend 100-W любой мощности, комплект антилед, Китай (DYMvitopend100W)

ПОДРОБНЕЕЕще цены и похожие товары

2 726

3700

Комплект универсальный коаксиальный 60/100, 750мм Антилед, дымоход для котлов NAVIEN, KENTATSU, BOSCH, BUDERUS, BAXI, ARISTON

В МАГАЗИНЕще цены и похожие товары

3 222

4850

Комплект коаксиальный антилёд (дымоход антилед универсальный), труба коаксиальная, отвод коаксиальный, 60Х100(ПЛ)-750, KTL-01-1, NAVIEN, KENTATSU, BOSCH, BUDERUS, BAXI, ARISTON, FERROLI, VAILLANT, PROTHERM, ELECTROLUX

В МАГАЗИНЕще цены и похожие товары

280

400

Накладка декоративная 80. Тип: Крепление для дымохода, Размер: Длина 18.000 Ширина 17.500 Высота

В МАГАЗИНЕще цены и похожие товары

2 425

4590

Комплект универсальный коаксиальный для газовых котлов анти-лед 60/100 Тип: Коаксиальный комплект,

В МАГАЗИНЕще цены и похожие товары

2 400

4200

Комплект универсальный коаксиальный дымоход для газовых котлов анти-лед 60/100 Тип: Коаксиальный

В МАГАЗИНЕще цены и похожие товары

2 578

3766

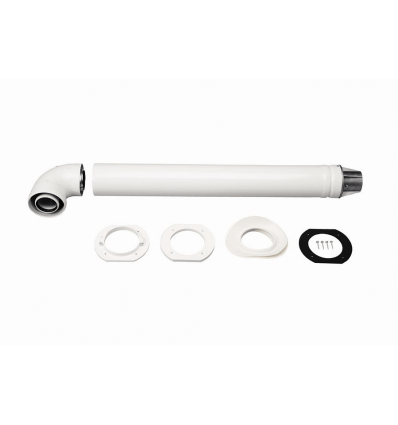

Коаксиальный дымоход для котлов Bosch/Buderus анти-лед 60/100 Тип: Коаксиальный комплект, Труба

В МАГАЗИНЕще цены и похожие товары

2 578

3766

Коаксиальный дымоход для котлов Kentatsu анти-лед 60/100 Тип: Коаксиальный комплект, Труба

В МАГАЗИНЕще цены и похожие товары

2 578

3766

Коаксиальный дымоход для котлов Navien анти-лед 60/100 Тип: Коаксиальный комплект, Труба

В МАГАЗИНЕще цены и похожие товары

Комплект коаксиального дымохода Mizudo K-C-01 Вес нетто: 2.000, Длина: 850.000, Диаметр

В МАГАЗИНЕще цены и похожие товары

Комплект коаксиальный для прохода через стену Stout (совместимый с котлами Bosch, Buderus) Цвет:

В МАГАЗИНЕще цены и похожие товары

Ariston Gi7S D60/100

В МАГАЗИНЕще цены и похожие товары

Rommer Комплект дымохода АНТИЛЕД 60/100 – 1220мм Вес : 1. 5

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиальный для прохода через стену Stout (совместимый с котлами Vaillant, Protherm)

В МАГАЗИНЕще цены и похожие товары

STOUT Комплект дымохода 60/100 с проходом через стену универсальный Материал: Оцинкованная сталь,

ПОДРОБНЕЕЕще цены и похожие товары

STOUT Комплект дымохода 60/100 с проходом через стену для Пантера, Гепард, Vaillant PRO Материал:

ПОДРОБНЕЕЕще цены и похожие товары

21 663

VIESSMANN Комплект дымохода для Vitopend 100-W (60/100) полимерный дымоотвод Материал: Сталь,

ПОДРОБНЕЕЕще цены и похожие товары

BAXI Отвод коаксиальный 60/100 90* для дымохода KHG71410151 Материал: Сталь, Основной размер: 100

ПОДРОБНЕЕЕще цены и похожие товары

VIESSMANN Комплект дымохода для Vitopend 100-W (60/100) против обледенения Материал: Сталь,

ПОДРОБНЕЕЕще цены и похожие товары

VIESSMANN Комплект коаксиального для Vitopend 100-W (60/100) дымоудаления Материал: Сталь, Основной

ПОДРОБНЕЕЕще цены и похожие товары

27 025

BAXI Кон. ППР Вертикальный наконечник для коакс. трубы 110/160 HT Материал: Полипропилен, Основной

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиальный антилёд (дымоход антилед универсальный), труба коаксиальная, отвод коаксиальный, 60Х100(ПЛ)-750, KTL-01-1, NAVIEN, KENTATSU, BOSCH, BUDERUS, BAXI, ARISTON, FERROLI, VAILLANT, PROTHERM, ELECTROLUX

ПОДРОБНЕЕЕще цены и похожие товары

Комплект ?60/100 – коаксиальный универсальный (Baxi (кроме ECO Nova/Classic/Four), Ariston, Vaillant, Viessmann, Kiturami, Mizudo, Oasis, Arderia)

ПОДРОБНЕЕЕще цены и похожие товары

Комплект коаксиального дымохода 60/100 Federica Bugatti, L=750 (Bugatti, Navien, Wolf, Bosch, Protherm, Buderus)

ПОДРОБНЕЕЕще цены и похожие товары

Дымоход для котла NAVIEN SMART TOK Coaxial любой мощности, комплект антилед, Китай (DYMsmarttokcoax)

ПОДРОБНЕЕЕще цены и похожие товары

2 страница из 18

Viessmann 7424 092 80/125 Коаксиальный 3,3-футовый прямой вентиляционный канал

  Поиск по категориямКотлыГорелкиВоздуходувки/ДвигателиРасширительные бакиФитингиПечиHVACМаслоPex/RadiantСантехникаНагреватели для бассейновНасосыРезервуары для храненияТермостаты/Управление/ИнструментыВодонагревателиВодонагревателиФильтры для водыКлапаныВентиляция

  • * СРОЧНАЯ ПРОДАЖА *
  • А. Ю. McDonald DuraMac
  • American Standard Water Heaters
  • American Water Heaters
  • Amtrol Expansion Tanks
  • Aquamotion
  • Armstrong Pumps / Parts
  • Axiom Industries Ltd.
  • Baxi Tankless Parts
  • Bell & Gossett
  • Bosch Parts
  • Broan Fresh Air
  • Burnham
  • Cash Acme
  • Расширительные баки Cash Acme
  • Charlotte Cast Iron
  • Chicago Faucets
  • DAB Water Technology
  • Danfoss
  • Горячие поверхностные воспламенители Direct Brand
  • DiversiTech
  • Dormont
  • DuraVent PolyPro
  • Eemax P. O.U. Water Heaters
  • Emmeti Radiant Systems
  • Eternal Parts
  • Fernox
  • Fieldpiece
  • Grundfos Pumps
  • Hatco Electric Boosters
  • Heat-Fab
  • Heat-Timer
  • Honeywell
  • HTP (Heat Transfer Products)
  • ICM Органы управления
  • Инсинкератор
  • IPEX System 1738 Flue Gas Venting
  • Krowne
  • Laars Heating Systems
  • Lanair
  • Legend
  • LG HVAC Spit Systems
  • Liberty Pumps
  • LUXPRO
  • McDonnell & Miller
  • Milwaukee Tools
  • Navien
  • Neutra-Safe
  • NTI — NY Thermal, Inc.
  • Nu-Calgon Chemicals
  • Oxbox: торговая марка Trane
  • Panasonic HVAC Split Systems
  • PRO1 IAQ Thermostats
  • Raypak
  • Rehau
  • RenewAire
  • Riello
  • Rigid Tools
  • Robertshaw Heating Supplies
  • Rotom OEM Blowers / Motors
  • Sanyo HVAC Split Systems
  • Sauermann
  • Schier Жироуловители
  • Sentinel Chemicals
  • Skuttle Indoor Air Quality
  • Soler & Palau Ventilation
  • SpacePak Central Air
  • Spirotherm
  • Suntec
  • Supco HVAC Parts
  • Takagi Parts & Accessories
  • Tekmar
  • Thermo-Dynamics Oil Fired Pool Heaters
  • Tjernlund
  • Toto
  • TPI – HVAC Test Equipment
  • TracPipe CounterStrike Flexible Газопровод
  • Треугольная трубка
  • Косвенные водонагреватели Turbomax
  • Turbonics / Twin-Flo
  • Uponor/Wirsbo Radiant Systems
  • Системы отопления Utica
  • Viega
  • Wal-Rich
  • Watts
  • Webstone
  • White-Rodgers
  • Wilo 90 R10 Zoom

Главная > Viessmann > Viessmann 7424 092 Коаксиальный 3,3-футовый вентиляционный канал прямой длины

Далее в Viessmann >>

Цена: $109,95

Артикул: 7424092

Название производителя: Viessmann

Деталь № производителя: 7424092

Количество:
* Только целое число

Добавить в новый список покупок

Viessmann 7424 092  80/125 Коаксиальный вентиляционный канал 3,3 фута прямой длины

Обзоры продуктов

Оцените этот продукт: или создайте обзор

(0 оценок, 0 отзывов)

Ваша корзина пуста.

Адрес электронной почты:
Пароль:

Вам будет предложено ввести пароль на следующей странице


Создать учетную запись
Забыли пароль?

Интернет-магазин Powered by Network Solutions

Как сделать коаксиальный дымоход вертикально. Особенности использования коаксиальных дымоходов для котлов. Дымоход коаксиальный Vaillant

Выбор оптимального дымохода для газового котла – непростая, но вполне выполнимая задача. Ведь хочется, чтобы это была предельно простая в установке и эксплуатации конструкция, да еще и с высоким КПД. Всем требованиям отвечает коаксиальный тип, установка которого может стать своеобразной «обманкой». Вы согласны?

Мы поможем вам решить некоторые из наиболее сложных вопросов. Предоставляем посетителям сайта обширную информацию о правилах устройства коаксиального дымохода, о выборе и обустройстве оптимального варианта. Здесь вы найдете ценные советы по декорированию участков каналов, проложенных внутри домов.

В предложенной нами статье подробно описаны нормы монтажа коаксиального дымохода. Приведены полезные схемы для его грамотной сборки и установки. Информация подтверждается и дополняется фотоподборками и видеогидами.

В семействе устройств для удаления продуктов горения особняком стоит коаксиальный дымоход. Эта современная конструкция намного эффективнее и безопаснее обычного дымохода. Такая система идеальна для котлов с закрытой камерой сгорания.

Чтобы сделать коаксиальный дымоход, нужно взять две трубы разного диаметра и вложить узкую трубу внутрь широкой. Также нужно соединить внутреннюю сторону широкой трубы и внешнюю сторону узкой трубы специальными перемычками так, чтобы центральные оси обеих труб совпадали. Итак, коаксиальный дымоход готов.

На практике такую ​​конструкцию, конечно, проще и надежнее купить, чем изготовить. Стоимость коаксиального дымохода будет выше цены обычной трубы из нержавейки, но затраты окупятся сполна.

Галерея изображений

Любое отопительное оборудование: отопительная печь или котел, камин или даже простая газовая колонка имеют общую черту: им необходимо рециркулировать воздух, насыщенный продуктами горения. Это не только гарантия комфорта, но и безопасности. Несоблюдение правил установки дымоходов может привести даже к печальным последствиям – отравлению угарным газом.

Последним решением для современных технологий отопления является коаксиальный дымоход. Он позволяет значительно уменьшить объем дымохода, кроме того, воздух из помещения при работе совершенно не используется, что, несомненно, является важным преимуществом. Этот тип дымохода подходит для котлов со встроенным дымососом (принудительной тягой). Она намного короче и компактнее, чем обычная традиционная труба. Его европейское качество сочетается с отличной ценой.

Принцип работы коаксиального дымохода

Дымосос, встроенный в котельную систему, позволяет осуществлять забор воздуха снаружи через наружную трубу одновременно с отводом дымовых газов через внутреннюю трубу. Так как тяга воздуха практически обеспечена, наружная труба имеет малый диаметр и длину, соответствующую схеме установки. Отработанный воздух, содержащий примесь продуктов сгорания, выбрасывается из котла через внутреннюю трубу. Он также короче традиционного, поэтому котел не занимает много места. Коаксиальный дымоход изготавливается из современных надежных кислотостойких материалов, поэтому внутренняя труба не вступает в реакцию с вредными примесями, то есть не подлежит разрушению.

Конструкция такого дымохода такова, что дымовые газы при выходе не попадают в воздуховод. Все это необходимо учитывать при проектировании коаксиального дымохода, норм монтажа и пожарной безопасности в том числе. Еще одним важным условием его надежного функционирования является герметичность соединения канала наружного воздуха и патрубка.

СНиП по монтажу

Газовые отопительные системы несколько отличаются от угольных и дровяных печей. Поэтому, если установлен коаксиальный дымоход, нормы монтажа тоже другие.

В этом типе дымохода продукты сгорания могут выбрасываться в атмосферу через наружную стену помещения. В этом случае, в частности, отпадает необходимость в вертикальном канале из системы, по которому будут принудительно удаляться продукты сгорания. При этом отверстие дымового канала на фасаде дома размещают согласно инструкции производителя по установке газового оборудования, но с учетом следующих условий:

  • на расстоянии не менее 2 метров от уровня земли;
  • минимальное расстояние до дверей, окон и открытых вентиляционных решеток (отверстий) по горизонтали должно быть 0,5 метра;
  • минимальное расстояние до верхнего края дверей, окон и открытых вентиляционных решеток (отверстий) также должно быть 0,5 метра;
  • расстояние по вертикали от окон, расположенных над отверстием дымового канала, – от 1 метра;
  • в зоне 1,5 метра от коаксиальной трубы не должно быть препятствий, скажем, стен, столбов и т. п.

Дымоход, если нет конденсатоотводчика, должен быть установлен под углом к ​​земле, чтобы конденсат не вытекал обратно. Оптимальный уклон 6–12°.

  • Если дымовой канал размещается под балконом, навесом или карнизом крыши дома, то он должен выходить за окружность радиусом R. Он равен ширине части здания, выступающей над дымоходом .
  • Дымовой канал не должен выходить через наружную стену в проезды (арки), подземные переходы, туннели и т.п.

При выходе через стену длину горизонтального участка канала принимают не более 3 метров. Однако в этом вопросе заводы-производители допускают разночтения. Например, коаксиальный дымоход Ferroli по инструкции имеет максимально допустимую длину трубы 4 м (60/100) или 5 м (80/125), а коаксиальный дымоход Navien – 3 м. Отсюда можно сделать вывод, что в первую очередь, еще до начала проектирования необходимо внимательно изучить инструкцию к газовому оборудованию, которое предполагается установить, так как у разных котлов некоторые основные параметры могут не совпадать .
(ниже документы СНиП, и правила установки дымоходов некоторых производителей)

Коаксиальные дымоходы лучших производителей – гарантия надежности и качества

Коаксиальный дымоход Аристон
Дымоходы Аристон итальянского производства подходят для большинства современных котлов. Они также поставляются с уплотнительными прокладками и облицовкой стен.

Коаксиальный дымоход Baxi
Дымоход по своей конструкции должен иметь длину до 5 м. Если он направлен на улицу, ему придается уклон в 1 см на каждый метр его длины. Для условий российского климата больше подходят утепленные варианты со следующими изменениями в конструкции:

  • удлиненная головка,
  • особо защищена конструкция воздухозаборного канала,
  • из композитного материала.

Такая система позволяет предотвратить обледенение дымохода и вызвать остановку котла в аварийном режиме при снижении наружной температуры до -50 С.

Коаксиальный дымоход Протерм
Эти продукты очень просты в установке и повышают эффективность соответствующих котлов Protherm. Помимо них компания также предлагает удлинители для дымоходов, переходники, предназначенные для раздельного дымоудаления и многое другое.

Коаксиальный дымоход Vaillant
Эта компания считается одним из лидеров европейского рынка. Его продукция в последние годы пользуется повышенным спросом. При выборе дымохода особенно важно, чтобы его сечение соответствовало сечению патрубка котла Vaillant. При монтаже следите за тем, чтобы расстояние между дымоходом и легковоспламеняющимися элементами конструкции было не менее 100 мм.

Коаксиальный дымоход Viessmann

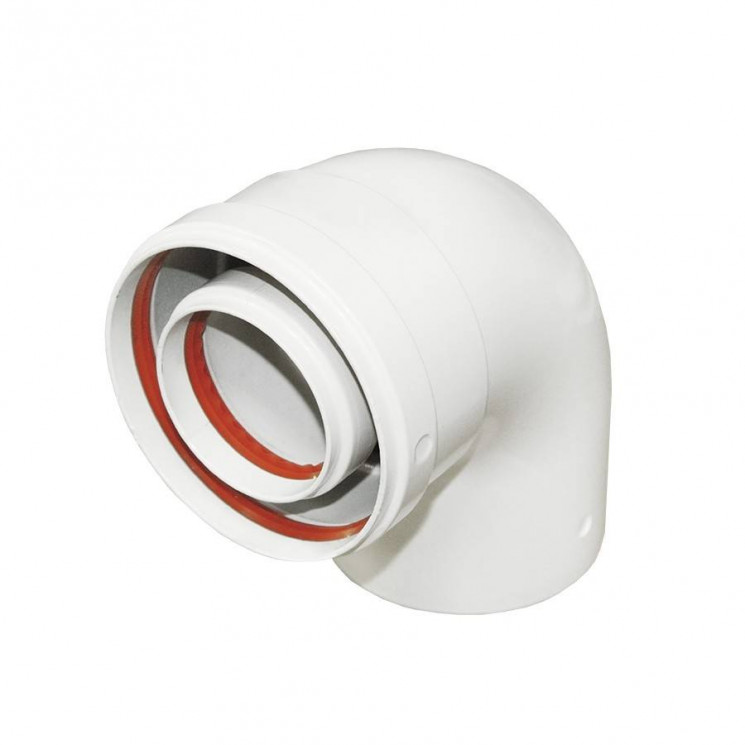

В дополнение к коаксиальному отводу (диаметр 60/100, 90°) в комплект обычно входят: коаксиальная труба, снабженная наконечником (диаметр 60/100, длина 0,75 м) и стеновые пластины. Его специальная конструкция предотвращает замерзание трубы зимой.

Монтаж коаксиального дымохода газового котла своими руками часто делается для оптимизации работы системы отопления. Если он не работает от электричества, то в обязательном порядке требует дымоудаления. Раньше для этого использовались стандартные дымоходы, но сегодня появились более совершенные устройства.

Что такое коаксиальный дымоход

Строительство предполагает размещение одного объекта внутри другого. Такой дымоход изготавливается в виде двухконтурного изделия. В качестве строительного материала используются трубы разного диаметра. Такие «конструкции» делятся на несколько типов:

  1. Наружные и внутренние. Устройства делятся на эти категории в зависимости от местоположения. Первая разновидность размещается снаружи здания и крепится специальными скобами непосредственно к фасаду. Отличительной особенностью внешнего вида является удобство при установке и использовании. Внутренние виды дымоходов монтируются в заранее подготовленные шахты. Эту разновидность достаточно сложно монтировать и обслуживать, к тому же требуется строгое соблюдение техники безопасности.
  2. Неизолированные и изолированные. Второй вариант удобен в холодное время года, когда канал, отвечающий за поступление воздушных масс в систему, с большой долей вероятности замерзает. Это приводит к уменьшению подачи кислорода в камеру сгорания, что снижает КПД отопительного оборудования. Утепленные системы способны обеспечить работу котла даже при экстремально низких температурах. Эта разновидность отличается от обычного дымохода наличием дополнительной трубы, а система представляет собой вложенный элемент. Пространство заполняется любым типом утеплителя.
  3. Коллективные и индивидуальные. Вторая разновидность используется, когда речь идет об обслуживании одного котла. Это простая конструкция без ответвлений. Когда требуется обеспечить отвод продуктов сгорания, образующихся при работе нескольких отопительных агрегатов, применяют сборный тип дымохода. Это шахтная система с несколькими ответвлениями.

Каждая из описанных разновидностей имеет свои особенности и область применения. Перед установкой того или иного вида рекомендуется подробно изучить всю информацию о них.

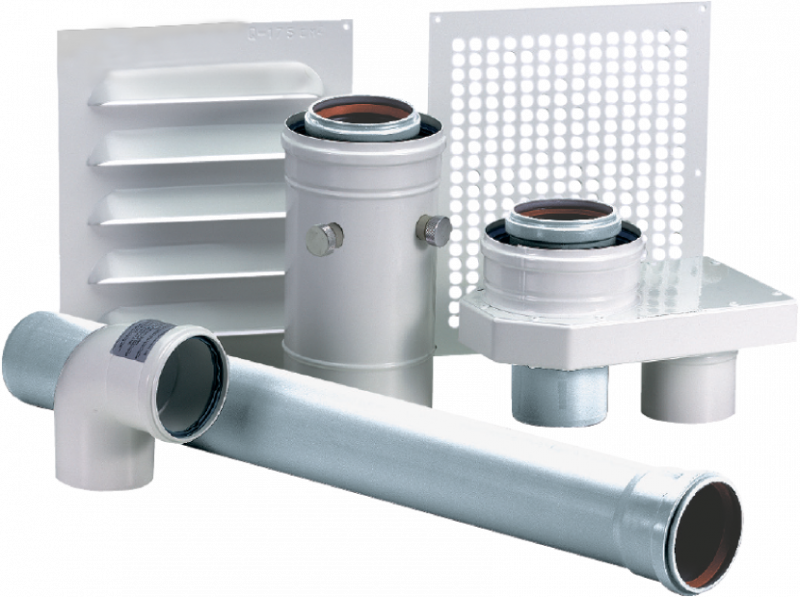

Аксессуары для коаксиального дымохода можно приобрести в специализированных магазинах

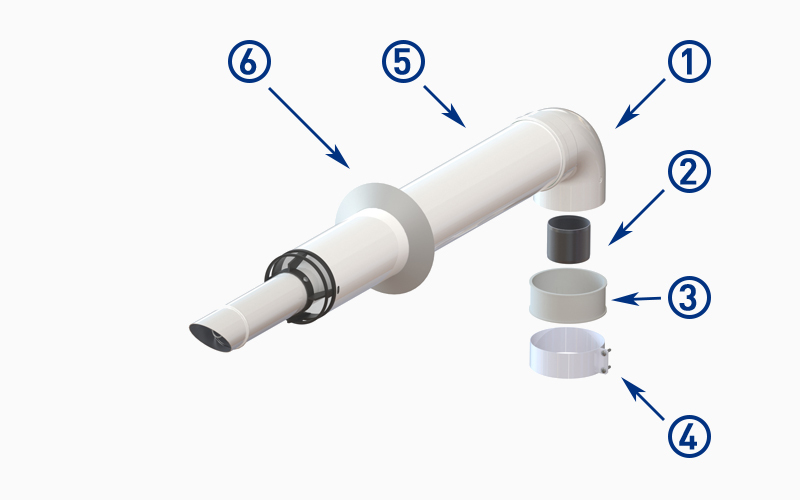

Устройство и принцип действия

Конструкция такого устройства позволяет выполнять несколько функций, то есть обеспечивать стабильную подачу кислорода для «стимулирования» разжечь в печи и удалить дым. Устройство включает в себя несколько модулей, в число которых входят:

  1. Прямые трубы. Они используются для постройки основного здания.
  2. Накладки декоративные, представляющие собой фланцы, закрывающие места прохождения шахты дымохода через строительные конструкции.
  3. Тройники, входящие в состав системы, если продукты горения нужно вывести сразу из нескольких тепловых пунктов.
  4. Уплотнители (представляют собой устройства, обеспечивающие полную герметичность корпуса в местах прохода через стену).
  5. Подключение устройств. Это отводы или муфты на 90° и 45°.
  6. Усиливающие элементы, в состав которых входят хомуты, а также кронштейны.
  7. Устройства, предназначенные для удаления конденсата. Этот конструктивный элемент расположен на вертикальных секциях, оборудован затвором водяного типа, не допускающим снижения давления воздуха.
  8. Адаптеры. Они нужны для подключения дымохода к котлу.
  9. Принадлежности со специальным отверстием. Такое «смотровое окно» нужно для диагностики и удаления загрязнений из дымохода.
  10. Форсунки. Они нужны для своевременного удаления дымных масс, забора воздуха с улицы.

Операция заключается во внешнем заборе воздушных масс с улицы через наружный канал. При движении по трубопроводу воздух нагревается за счет контакта с каналом внутри специальной шахты для «транспортировки» дымных масс. В топку поступает нагретый кислород, что повышает КПД, снижает расход газового топлива при работе котла.

Важно! Канал снаружи играет роль охлаждающего устройства, понижающего температуру на поверхности трубопровода. Благодаря этому дымоход такого рода можно монтировать в частном (деревянном) здании, не принимая серьезных мер по обеспечению безопасности (пожарной).

Как было сказано выше, внутренний канал обеспечивает «транспортировку» дымных масс. Часто оснащается специальной изоляцией, позволяющей увеличить тягу в вертикальных конструкциях. Данная разновидность имеет три канала, один из них предназначен для заполнения утеплителем на основе базальта. Для обеспечения бесперебойной работы самодельного дымохода требуется заранее произвести расчеты и качественно выполнить монтаж с учетом конструктивных особенностей.

Схема установки дымохода

Плюсы и минусы

Основное преимущество коаксиального дымохода в том, что воздушные массы, используемые при работе котла, забираются не из помещения, а с улицы. Это избавляет от необходимости делать мощную систему вентиляции, к тому же даже небольшое помещение подходит для использования в качестве котельной в такой ситуации.

Помимо описанных особенностей, к положительным сторонам такого устройства можно отнести:

  1. Высокая скорость установки. Конструкцию дымохода нельзя назвать сложной, поэтому монтаж можно выполнить самостоятельно (не обязательно привлекать специалистов и платить за их услуги).
  2. Возможность использования для удаления продуктов сгорания из котельной многоквартирного дома.
  3. Возможность использования для повышения КПД практически любого типа отопительного оборудования.
  4. Хороший показатель тяги, который наблюдается, если монтажные работы выполнены качественно.

Благодаря перечисленным положительным сторонам коаксиальный дымоход пользуется популярностью у большого количества людей. Помимо достоинств, двухканальные дымоходы имеют ряд недостатков.

К ним относятся:

  1. Необходимо согласование установки со службой санитарно-эпидемиологического надзора. Это связано с тем, что при эксплуатации выделяется много токсичного конденсата. Выливать это вещество на землю категорически запрещено, а утилизация производится в специально отведенных местах. Однако если использовать этот вид дымохода в частном доме, то все претензии будут сводиться к индивидуальным пожеланиям его владельцев. А вот при установке систем коллективного типа получение разрешения от упомянутой выше службы является обязательным условием.
  2. Необходимость организации изоляции труб от коаксиального конденсата. Даже небольшие ошибки, допущенные при монтаже, приведут к обледенению выпускного отверстия, что вызовет снижение тяги.

Несмотря на описанные недостатки, дымоходные системы такого рода часто устанавливают как в частных домах, коттеджах или дачах, так и в многоквартирных домах. Однако к процедуре установки нужно отнестись с максимальной ответственностью и вниманием. Это поможет вам избежать ненужных расходов в будущем.

Более того, ошибки при монтаже могут привести к деформации дымоходных коммуникаций в процессе эксплуатации. Некоторые проблемы могут быть решены специалистами, но если проблемы долгое время игнорируются, может потребоваться покупка новой системы и ее установка.

На схеме наглядно показано, как работает коаксиальный дымоход.

Монтаж коаксиального дымохода газового котла своими руками

Ничего сложного в алгоритме монтажа нет, однако есть особенности, которые ощутимо влияют на функционирование системы в дальнейшем. Перед приобретением готовой дымоходной системы нужно внимательно изучить диаметр трубопровода, который будет подсоединен к котлу.

Важно! Важную роль при установке и дальнейшей эксплуатации играют требования СНиП. Их соблюдение является обязательным условием, так как пренебрежение такими правилами может привести не только к проблемам с санитарно-эпидемиологическим надзором, но и к несчастным случаям.

Нормативные требования СНиП

Правила устройства дымоходов для газового котла, а также соответствующие нормативы, установленные государством, подробно изложены в СНиП 2.04.08-87 и 2.04.05-91. Составление индивидуальных проектов, методик расчетов и монтаж осуществляются в соответствии с ними. Нарушение этих правил приведет к выходу из строя газовой службы и сделает легальную установку невозможной. СНиП регламентируется:

  1. Размещение дымохода на фасаде. Голова должна находиться не менее чем в двух метрах от земли. Размер отверстия в стене должен быть на 1 см больше диаметра дымохода для кирпичной стены и на 5 см для деревянной стены.
  2. Техническое обслуживание. Ее следует проводить в начале и конце отопительного сезона. Требуется удалить конденсат и проверить места соединений на герметичность.
  3. Применение подобных систем в МКД. Конструкцию следует монтировать на расстоянии не менее полуметра от дверных и оконных проемов. До окна над трубой должно быть не менее 1 м.
  4. Установка. Труба дымохода должна находиться на расстоянии не менее 30 см от стены. Если речь идет о турбированных котлах – от 1 м.кв. В обязательном порядке должна быть установлена ​​сужающая диафрагма, которая требуется для ограничения поступления воздуха в закрытую камеру сгорания.
  5. Нормы пожарной безопасности. Минимальный зазор между трубой дымохода и деревянной стеной должен быть 5 см. Это связано с тем, что в процессе эксплуатации внешняя поверхность практически не подвергается нагреву. Между стеной и трубопроводом необходимо разместить негорючие материалы. Оптимальный вариант – базальтовый утеплитель. Труба дымохода должна находиться на расстоянии не менее 1,5 м от окон и дверей соседних домов. В этом промежутке не должно быть столбов, деревьев или других предметов. Запрещается использовать стандартный дымоход для отвода продуктов сгорания (только коаксиальные разновидности).
  6. Ограничение на выход через фасад. Запрет на стекание конденсата на землю должен соблюдаться в обязательном порядке. Поэтому трубопровод необходимо устанавливать под углом к ​​котлу. Если в конструкцию заложено специальное устройство, предназначенное для отвода конденсата, то допускается наклон выпускной трубы к земле (для отвода дождевой воды). Если речь идет об использовании дымохода коллективного типа, то утилизация конденсата должна быть согласована со службой санитарно-эпидемиологического надзора.
  7. Особенности каждого типа дымоходной системы. Он может быть горизонтальным или вертикальным. Категорически запрещается подключать к одной сети дымоходы с принудительным и естественным типом удаления продуктов сгорания.
  8. Особенности укладки горизонтального участка. Допускается прокладка через смежное помещение, не предназначенное для проживания человека, если длина участка трубопровода, который будет проходить через него, не превышает 3 м. Если речь идет о турбированной системе с принудительным отводом продуктов сгорания, то допускается увеличение сечения трубы, проходящей через нежилое помещение, до 5 м.

Описанные требования безопасности могут меняться со временем, поэтому перед началом монтажных работ необходимо получить консультацию специалиста.

Требования санитарных норм и правил к расстояниям между объектами

Производим монтаж

Если вы хотите самостоятельно установить дымоход внутренней разновидности, то все действия выполняются в следующей последовательности:

  1. Проверяем соответствие размеров сопла котла и дымохода совпадают.
  2. Подготовьте отверстие, через которое будет выводиться трубопровод. Его диаметр необходимо сделать немного больше, чем такой же параметр трубопровода.
  3. Подключить соответствующий элемент дымохода к патрубку газового котла.
  4. Закрепите соединение болтами и хомутами.
  5. Последовательно собрать всю дымоходную систему. Каждый элемент устанавливается на «свое» место, после чего фиксируется хомутами (они повышают уровень надежности соединения).
  6. Установите накладки, выполняющие декоративные функции, поверх креплений. Они помогут сохранить эстетичный вид конструкции.
  7. Возьмите трубу дымохода снаружи.
  8. Обеспечьте герметичность соединения.
  9. Наденьте на трубу кожух с защитными свойствами. Это поможет повысить уровень безопасности возникновения неконтролируемого возгорания.

После завершения описанного процесса монтажа требуется проверить герметичность стыков, накрыть их специальным фартуком.

Если речь идет о внешней дымоходной системе, то процедура монтажа имеет свои особенности. Когда требуется установка такого дымохода, необходимо придерживаться следующего алгоритма:

  1. Определите точку выхода и отметьте ее расположение на стене здания.
  2. Сделайте отверстие по отметке. Диаметр должен соответствовать сечению трубы.
  3. Подсоедините дымоход к нагревателю. Для этого требуется использование двухконтурного колена и специального тройника. Он нужен для обеспечения устойчивости готовой конструкции в вертикальном положении.
  4. Закрепите «конструкцию» на стене с помощью скоб.
  5. Заделайте участок выхода дымохода из стены и продолжайте собирать его до нужной высоты.
  6. Закрепите конструкцию на внешней стене с помощью хомутов.

Для обеспечения надежного соединения двухконтурных труб требуется использование переходных узлов.

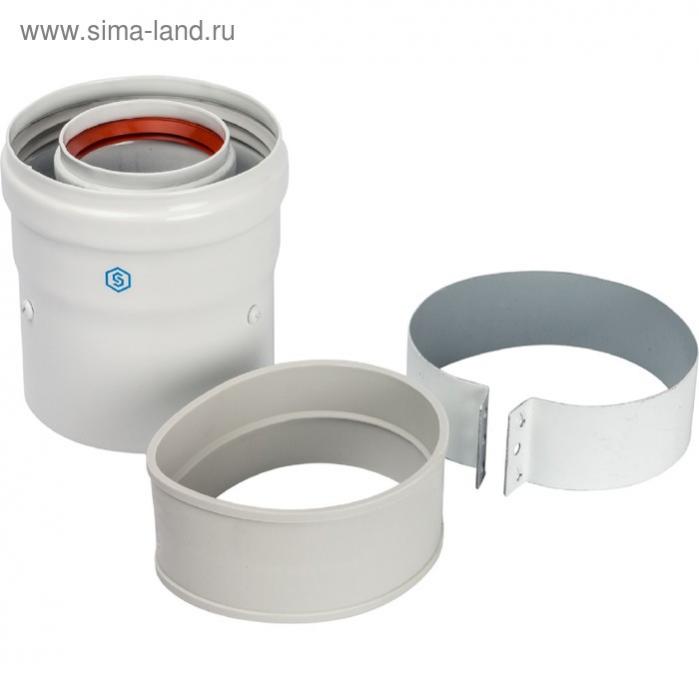

Переходные узлы, соединяющие двухконтурные трубы, являются важными конструктивными элементами устройства

Особенности горизонтального и вертикального монтажа

Если речь идет о горизонтальном варианте установки, то эту процедуру необходимо проводить с учетом технических особенностей здания. Предварительно необходимо рассчитать следующие параметры:

  1. Высота трубы. Расстояние от выпускной трубы до отверстия в стене должно быть менее 1 м. Прямой выход трубы из отводящего патрубка на улицу не допускается.
  2. Количество поворотных муфт (менее трех).
  3. Максимальная длина горизонтальной секции. Не должен превышать 3 – 5 м.

Увеличение образования конденсата является особенностью работы дымоходной системы в холодное время года. Излишняя потеря влаги происходит из-за тяжелых условий эксплуатации.

Когда требуется установка вертикального дымохода, необходимо помнить, что эту процедуру можно осуществить двумя способами:

  1. Каскадирование. Предполагает подключение сразу нескольких отопительных агрегатов к одной трубе. Подобная схема довольно часто используется в МКД.
  2. Индивидуальный. Максимальная длина вертикальных элементов 7 м. Это позволяет установку в двухэтажном частном доме.

Варианты установки дымохода в частном доме

Если речь идет о кирпичном здании, то дымоходная система может быть установлена ​​как внутри, так и снаружи. Однако эффективная теплоизоляция необходима в любом случае. Это позволит избежать неприятных последствий, которые вероятны при интенсивной эксплуатации котла, если пренебречь теплоизоляцией.

Видео: варианты подключения коаксиального дымохода к газовым котлам

Монтаж дымохода – процедура, которую может выполнить любой жилец частного или многоквартирного дома, обладающий базовыми навыками и знаниями в соответствующей области. Если таковые полностью отсутствуют, то лучшим решением будет обращение к специалистам по установке таких систем. Такой подход поможет избежать лишних затрат, а также проблем с некоторыми сервисами, связанных с ошибками, допущенными при установке, и их последствиями, которые проявляются при интенсивном использовании.

Одним из самых эффективных способов отопления дома является система отопления, подключенная к газовому котлу. Котлы, использующие в качестве топлива газ, достаточно быстро прогреваются, поддерживают хороший температурный режим и недороги в эксплуатации. Кроме того, хороший газовый котел часто обеспечивает еще и нагрев воды, что очень удобно и выгодно.

Важным элементом системы отопления, обеспечивающим работу котла, является труба, выводящая продукты сгорания в атмосферу. Отвод продуктов сгорания может осуществляться коаксиальными трубами для газовых котлов, о которых и пойдет речь в этой статье.

Проблемы обычных дымоходов

Как было сказано выше, одной из основных проблем, возникающих при использовании газового отопительного оборудования, является удаление продуктов сгорания из системы. Это серьезный недостаток, и большинство других источников тепла не имеют такого качества — и здесь нужно позаботиться об удалении углекислого газа и угарного газа.

Для удаления этих веществ используются дымоходы, которые могут иметь различную конструкцию и создаваться из разных материалов – металла, керамики, кирпича и многих других. Монтаж и характеристики дымохода напрямую зависят от его назначения, конструктивных особенностей и других параметров.


Все дымоходы, подходящие под это описание, помимо достоинств имеют массу недостатков. Во-первых, стоит отметить проблему, связанную с удалением и подачей воздуха по одной трубе – иногда это приводит к ухудшению работы системы. Однако эта проблема выглядит незначительной по сравнению со следующей.

Во-вторых, любой дымоход со временем забивается, в результате чего тяга в котле становится намного хуже. Если оставить без внимания забитый дымоход для газовой колонки в квартире, то в какой-то момент он забьется полностью, и система отопления перестанет работать. Помимо остановки отопления, забитый дымоход грозит еще и попаданием продуктов сгорания газа в жилое помещение – а этого допускать ни в коем случае нельзя.

Установка коаксиально-трубного газового котла как решение

Описанные выше проблемы достаточно неприятны, но технологии не стоят на месте, и строительная отрасль не исключение – в качестве дымоходов стали использовать коаксиальные трубы. Коаксиальная труба представляет собой конструкцию, включающую в себя две трубы, одна из которых находится снаружи, а вторая, соответственно, внутри.

Внутренняя трубка имеет меньший диаметр – стандартное значение обычно составляет около 60 мм. Однако иногда выбирается и больший диаметр коаксиальной трубы для газового котла. Использовать в качестве дымохода трубу диаметром менее 60 мм не получится – такого сечения недостаточно для эффективного отвода продуктов горения. Кроме того, малый диаметр дымохода часто становится причиной полного его засорения различными отложениями, даже с учетом малой восприимчивости коаксиальной трубы к такому фактору.


Внешняя труба имеет больший диаметр – среднее значение для внутренней трубы 60 мм составляет 100 мм. Простые расчеты позволяют сказать, что размеры труб связаны в соотношении 1:1,5. Труба диаметром 100 мм обеспечивает непрерывную подачу воздуха в котел. Кроме того, внешняя оболочка необходима для отвода конденсата, который выделяется на внутренней трубе.

Вне зависимости от выбранных размеров коаксиальных труб (а их конфигурация может существенно отличаться от стандартных значений) монтаж коаксиальной трубы двухконтурного газового котла осуществляется с помощью хомутов и специальных креплений. При монтаже необходимо следить за тем, чтобы между двумя трубами не было прямого контакта – ведь соосность конструкции подразумевает наличие двухосного механизма.

Преимущества и недостатки такого решения

Коаксиальные трубы в сочетании с газовым отопительным оборудованием обеспечивают качественную работу всей системы. Во многом это связано с положительными качествами, присущими рассматриваемому типу дымоходов.

Основные преимущества коаксиальных труб:

  • Значительное повышение эффективности системы отопления;
  • Безопасное и постоянное удаление продуктов сгорания;
  • Хорошая защита конструкции от засорения;
  • Конденсат удаляется из системы по безопасному контуру, а воздух поступает в систему по отдельной трубе;
  • Низкая вероятность неисправности;
  • Простота конструкции при высокой производительности.


Все эти преимущества в совокупности серьезно повышают эффективность системы в целом. Например, постоянная подача свежего воздуха через внешнюю трубу обеспечивает систему необходимым для горения кислородом. Конденсат также задерживается на наружной трубе и постепенно высыхает, поэтому внутренняя часть системы защищена.

Очень важен аспект с конденсатом – именно он провоцирует большую часть внутренних повреждений системы. В результате выделения конденсата и сопутствующих окислительных процессов на поверхности трубы появляются твердые отложения, которые впоследствии нуждаются в очистке. Использование коаксиальной трубы с ее особыми характеристиками позволяет значительно упростить очистку конструкции.


Однако коаксиальные трубы имеют ряд недостатков, в том числе:

  • Высокая стоимость материалов;
  • Стандартизация труб не позволяет создавать конструкцию индивидуальной конфигурации;
  • Монтаж коаксиального дымохода очень сложно сделать самостоятельно;
  • При монтаже необходимо соблюдать ряд требований техники безопасности, что далеко не всегда удается сделать.

Требования к монтажу коаксиальных труб

Для реализации всех положительных качеств коаксиального дымохода необходимо выполнение следующих требований:

  1. Наклон трубы от оси должен быть около 3 градусов. Это требование позволит системе самостоятельно сливать конденсат из трубы. В противном случае удаление влаги будет слишком медленным, в результате чего система засорится и не сможет выполнять свои функции.
  2. Выход трубы должен располагаться на высоте 1,5 м от земли и на расстоянии 0,6 м от ближайшего окна.
  3. При монтаже отдельных элементов конструкции необходимо использовать фитинги, избегая различных кустарных способов соединения труб. Кроме того, нежелательно перегибать трубу более трех раз – чрезмерное количество витков снижает прочность конструкции.
  4. Длину коаксиальной трубы для газового котла можно увеличить только с помощью специальных герметиков или мастик, приобретаемых у производителей труб. Неподходящие материалы могут повредить целостность дымохода.

Монтаж коаксиальной трубы газового котла, выполненный с соблюдением этих требований, позволит собрать надежную и качественную конструкцию.

Монтаж коаксиальной трубы

Монтаж коаксиальной трубы для газового котла относится к разряду сложных процессов – конструкция не простая, а требования к ней достаточно серьезные. Кроме того, нужно заранее продумать, как установить трубу по максимально простой схеме, чтобы не усложнять и без того проблемный монтаж.

Процесс монтажа труб для разных котлов практически одинаков. Для примера можно взять стандартный дымоход, в состав которого входят трубы диаметром 100 и 60 мм (наружная и внутренняя трубы соответственно).


Алгоритм монтажа коаксиальных труб следующий:

  1. Для начала необходимо подготовить все оборудование и спроектировать будущую конструкцию.
  2. Во всех перекрытиях и препятствиях, через которые будет проходить труба, необходимо просверлить отверстия, размер которых должен быть на 10 мм больше диаметра наружной трубы. Для установки крепежа требуется допуск 10 мм.
  3. Основание подключается к выходу котла. У большинства котлов выход находится сверху, так что проблем быть не должно.
  4. Далее устанавливается нижняя часть трубы. Его фиксация осуществляется с помощью хомутов и фурнитуры.
  5. После установки первого сегмента можно приступать к монтажу остальных элементов коаксиального дымохода.
  6. Соединения труб должны быть обработаны герметиком или аналогичным материалом.
  7. Последним этапом является проверка системы на работоспособность, для чего необходимо провести пробный запуск.

Соединение труб необходимо плотно и качественно – от того, насколько правильно соединены участки дымохода, зависит его работа. Внешняя и внутренняя трубы должны располагаться на одной вертикальной оси и строго параллельно друг другу – любые контакты не допускаются. Как показывает практика, при работе происходит небольшое смещение, но оно незначительно и не влияет на работоспособность системы.

Количество фитингов и колен лучше свести к минимуму. По требованиям на трехметровый отрезок трубы можно установить 3 штуцера или 2 колена, но это максимально допустимое количество – чем меньше будет различных соединений, тем надежнее будет конструкция.

Заключение

Монтаж коаксиальной трубы для газового котла достаточно сложен, но в дальнейшем окупается эффективностью отопительного оборудования. При проектировании и монтаже необходимо учитывать все нюансы и подходить к работе со всей тщательностью, чтобы создать максимально надежную и качественную конструкцию.

Сегодня мы подробно рассмотрим коаксиальный дымоход от газового котла, в чем его главная особенность и почему его нельзя использовать для твердотопливных котлов? Об этом и многом другом пойдет речь дальше. Кроме того, рассмотрим важные аспекты при выборе дымоходов, какие бывают разновидности и их основные отличия. Кроме того, будет уделено внимание схеме подключения, а также выбору оптимального варианта монтажа установки с учетом личных особенностей конструкции.

Разобраться с вопросом, что такое коаксиальный дымоход, только на первый взгляд просто, но на самом деле это достаточно сложная в технологическом плане конструкция. Однако, обладая определенными знаниями и правилами по монтажу и монтажу, установить его можно и самостоятельно, главное условие – придерживаться принятых норм и правил.
Говоря простым языком, коаксиальный дымоход для газового котла – это «труба в трубе». Нередко такие устройства используются в закрытых камерах, обогревателях и т.п. Главной особенностью данной конструкции является техническая простота сборки, ведь каждый элемент представляет собой отдельный пазл, который собирается из нескольких составных блоков. Детали вставляются друг в друга и удерживаются там за счет заранее предусмотренных производителем перемычек, так называемых «глухих» замков. Они не позволяют деталям взаимодействовать напрямую, нет толчков, движения, скольжения частей.

Как уже было сказано, устройство коаксиального дымохода состоит из двух труб. То есть перед нами классические сдвоенные трубы, между стенками которых есть пространство в несколько сантиметров. Если взять среднюю трубу, то ее внутренние плоскости служат для отвода горячих газов, а зазор в несколько сантиметров (щель) — для забора свежего воздуха. Это необходимо по техническим причинам, чтобы сама горелка надежно функционировала. Таким образом, поступающий воздух уже горячий из-за нагревания стенок выпускной трубы. Таким образом, не требуется никаких дополнительных отходов для нагрева поступающего воздуха.

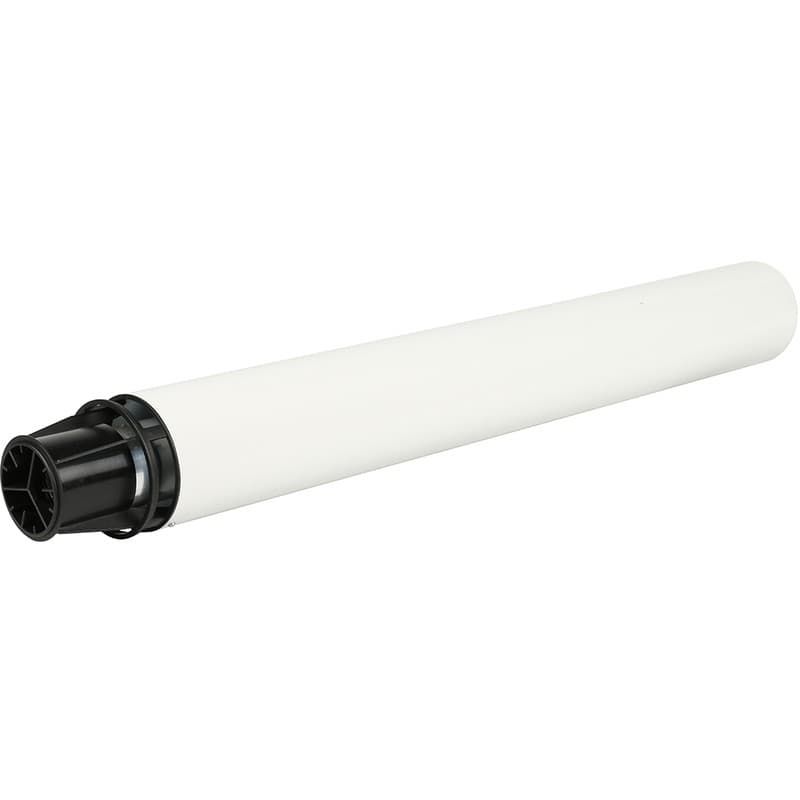

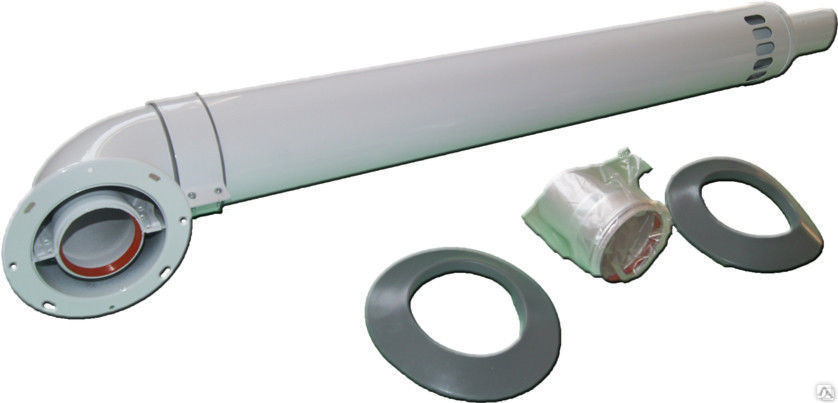

Коаксиальный дымоход состоит из двух труб

Самое интересное, что такая конструкция позволяет значительно снизить пожароопасность. Ведь выходящий воздух одновременно и нагревает холодный, и в то же время охлаждает сам себя. Часто выход таких дымоходов предусмотрен сразу за стеной от котла.

Такое устройство также играет важную роль в процессе горения. Мы уже выяснили, что воздух изначально поступает теплым, а значит, увеличивается коэффициент теплоотдачи. Кроме того, такие конструкции позволяют полностью герметизировать котел, тем самым предотвращая попадание газов в здание. Говоря простым языком, котел полностью локализован.

Кроме того, можно даже полностью изолировать выходную часть, используя воздушную «зазор», это позволит избежать серьезного перегрева стены и потолка в целом. Это особенно важно для зданий из деревянных материалов или подверженных пожару.

Кстати, за счет охлаждения выхлопных газов заметно улучшается общая тяга.

Виды коаксиальных труб

Разновидностей таких труб не так много, однако рассказать о них нужно, потому что они делятся на несколько классификаций. Первые из них делятся на изолированные и неизолированные.

Первый вариант больше подходит для российских условий, его часто используют в северных широтах, средней полосе России, Сибири и на Дальнем Востоке. Вторые, не утепленные, востребованы в южных регионах, где температурные отметки редко опускаются надолго до минусовых значений.
Кроме того, дымоходы различаются по вариантам установки:

  • Вертикальный коаксиальный канал, дымоход для газового котла. Часто этот способ используют только тогда, когда физически нет возможности вывести трубу прямо из котла, то есть сбоку здания, или низкого помещения, рядом есть окна или другое здание.
  • Как вы уже догадались, второй тип – горизонтальный дымоход. Принцип работы коаксиального дымохода равен необходимости обустройства вентиляции (принудительной). Но, не забывайте, что длина, на которую можно вывести канал, имеет ограничения. Как правило, все производители стараются указывать свои параметры для каждой модели, но общепринятым считается «удаление» не более трех метров. Поэтому прежде чем планировать дизайн, изначально ознакомьтесь с характеристиками той или иной модели.
  • Наклонный дымоход. Такие варианты можно встретить гораздо реже, чем может показаться. Зачастую выбор падает на них только в том случае, если нет технической возможности установить полноценный вертикальный или горизонтальный выпуск. Стоит отметить, что такие конструкции будут иметь кардинально иной вывод и эффективность, по отношению к другим меньше.

Варианты установки

В зависимости от варианта установки необходимо соблюдать определенные правила, прописанные в инструкции. Но, для всех типов каналов есть некоторые общие характеристики и правила:

  • Изначально выбирайте тип вывода, ориентируясь на котел, его сечение, характеристики прописанные производителем, может оказаться, что производитель специально не предусмотрел такой вывод в конструкции.
  • Для создания и поддержания лучшего сцепления лучше всего установить поводок немного выше конька. Это правило больше подходит для вертикальных вариантов установки.
  • К установке нужно подходить очень ответственно, малейшее повреждение или неправильный монтаж могут привести к попаданию выхлопных газов прямиком в помещение.
  • Еще один нюанс, принято считать, что выходной канал должен иметь диаметр больше выхода из котла.
  • Источник тепла должен располагаться на полтора метра ниже, от уровня выходной трубы. Угол наклона допускается не менее 3 градусов. Такой тип устройства позволяет беспрепятственно «сходить» конденсату в специальный ресивер.
  • Также обратите внимание, что вход канала должен располагаться на уровне не менее полутора метров.

Достоинства и недостатки

Теперь подробнее рассмотрим преимущества газового котла, оснащенного аналогичными типами каналов:

  • Возможность попадания газов в жилое помещение полностью исключена, конечно, с учетом правильного и квалифицированная работа. В таких трубах предусмотрен принцип локализации камеры сгорания, трубы с поступающим воздухом и трубы, отводящей выхлопные газы.
  • Подаваемый для камеры воздух не проходит в нее напрямую, а идет по «кольцу», при движении по которому нагревается, тем самым повышая КПД.
  • Выхлопной дым охлаждается поступающим холодным потоком, что повышает уровень пожарной безопасности. Это преимущество имеет большое значение для деревянных домов.
  • Более высокий процент сгорания топлива в целом повышает уровень экологичности котла.
  • Данная конструкция имеет меньшие размеры, чем аналогичные отдельные трубы, что значительно упрощает и сокращает время монтажа.

Недостатки:

  • Первый недостаток больше относится к вертикальному коаксиальному дымоходу, стоимость которого в целом на 40% выше, чем у классических конструкций. Цена горизонтальных типов тоже примерно на 30-35% дороже.
  • Вторым недостатком является небольшая максимальная длина коаксиального дымохода для газового котла. Как уже говорилось, не более трех метров в горизонтальном положении и не более 5-6 метров в вертикальном.
  • Третий недостаток заключается в том, что этот тип конструкции, представляющий собой цилиндр со вставленными каналами, позволяет в большей степени образовываться конденсату. Что требует установки специальных ресиверов, а также при необходимости утепления. Утепление позволяет практически избавиться от лишнего конденсата. От конденсата в сильный мороз труба почти всегда будет ледяной, поэтому изначально продумайте защиту от этого, утепление или установку специальных ресиверов.

Одним из недостатков дымоходов является их обледенение зимой.

Схема установки коаксиального дымохода

В этом разделе мы рассмотрим два наиболее популярных варианта установки. Итак, первый вариант установки вертикального коаксиального дымохода в деревянном доме, согласно

СНиП, следует учитывать следующие особенности схемы:

  1. Оголовок должен располагаться на высоте не менее двух метров от земли .
  2. Нормы, правила устройства коаксиального дымохода подразумевают необходимость делать отверстие под трубу, на 1-2 см больше сечения. В деревянных стенах, потолках не менее 5 см.
  3. Расстояние от дверей, оконных проемов, вентиляционных ограждений не менее 50 см.
  4. От окон, расположенных непосредственно над трубой, более 1 метра.
  5. От соседних домов не менее 2 метров.
  6. Непосредственно на выходе из здания не должно быть деревьев, стен, столбов и тому подобного.
  7. При устройстве таких котлов не допускается их объединение для двух разных систем отопления, то есть естественной тяги и принудительной тяги, в этом случае их объединение запрещается.

Допускается проводить канал даже через смежное помещение, но необходимо учитывать, что горизонтальная длина коаксиального дымохода в этом случае не должна превышать 3 метров (при естественной тяге). Не более 5 метров с принудительной тягой.

Схема горизонтальных каналов

Монтаж коаксиального дымохода для настенного газового котла и в положении «лежа». Особенности конструкции коаксиального дымохода:

  1. Возможность размещения не более 3 метров горизонтального участка.
  2. Количество колен не должно превышать двух.
  3. Расстояние от окна не менее 600 мм.
  4. Расстояние от патрубка до выпускного канала не более 1 метра.

Кроме того, помните важные аспекты, нельзя использовать герметик для стыковки и герметизации. Для этого используйте только специальные резиновые прокладки. Также обратите внимание на то, что для подключения к котлу запрещено использовать самодельные переходники. Элементы коаксиального дымохода должны соответствовать нормам производителя.

Особенности монтажа

Газовые котлы с коаксиальным каналом, дымоходом предполагают определенные особенности монтажа, которые мы приведем ниже. Итак, коаксиальный дымоход для газового котла, правила монтажа:

  • Не используйте более двух сгибов.
  • В горизонтальных конструкциях участок отводящего канала обязательно должен иметь уклон вниз 3 градуса. Если горизонтальный участок, наоборот, входит в котел, то уклон делается в обратную сторону. Это требуется для хорошего отвода конденсата.
  • Установка котлов, где предусмотрена установка коаксиального дымохода, не требует наличия окон в помещении.
  • Монтаж должен производиться таким образом, чтобы при последующем ремонте взаимное расположение котла и трубы не менялось.
  • Места слива конденсата, «колена», переходники должны быть доступны для осмотра.
  • Запрещается опускание труб ниже потенциального уровня земли.
  • От канала до ближайшей стены соседнего здания должно быть не менее 8 метров. В отдельных случаях допускается уменьшение расстояния до 2 метров (при наличии дефлектора и глухой стене) и до 5 метров, при проемах.
  • Если головка выходит на высоте менее 1,8 метра, по нормам должна быть установлена ​​специальная решетка, которая защитит от горячего воздуха.
  • Правильный монтаж коаксиального дымохода включает в себя требования к этому виду монтажа – вставлять трубы нужно только таким образом, чтобы предыдущий участок вставлялся в следующий участок, и наоборот, если движение идет на котел.
  • Если в местах выхода часто возникают завихрения, сильный ветер, необходимо установить специальный барьер. Его установка подразумевается на расстоянии не менее 40 м от розетки.

Для каждого канала производитель всегда предоставляет отдельные инструкции. Обязательно обратите на это внимание, по возможности сравните с действующими требованиями действующих СНиПов и правил. В случае разногласий следует придерживаться самого строгого из них.

В заключение хотелось бы добавить, что такие дымоходы отлично справляются с поддержанием атмосферы в помещении в идеальном состоянии, без проникновения выхлопных газов, за счет закрытой камеры сгорания. Каждый год владельцы загородного жилья, которое только строится или строится уже давно, обращают свое внимание на такие системы как на наиболее оптимальные и безопасные.

коаксиальный дымоход для корейского промышленного китайского газового котла

Добро пожаловать в Zhengzhou Boiler Co., Ltd.

Горячие продажи продуктов

  • Жаротрубный котел
  • Водотрубный котел
  • Котел на биомассе
  • Угольный котел
  • Бойлер ЦКС
  • Автоклав

Последние новости

  • Котел для пальмовых отходов для завода по производству пальмового масла в Малайзии
  • Производство энергии из биомассы для заводов по производству пальмового масла Индонезия
  • Сколько пара производится 1 тонной стандартного угля в котле
  • Производитель котлов на древесных отходах в Индонезии
  • Паровой котел с рисовой шелухой Цена во Вьетнаме
  • Паровой котел на рисовой шелухе в Бангладеш
  • Угольный котел мощностью 10 МВт
  • Потребление пара на 1 МВт электроэнергии
  • Угольный котел с ЦКС для ТЭЦ
  • Разница между котлом AFBC и котлом CFBC

Свяжитесь с нами

  • Тел. :+86 17719993430
  • Электронная почта: [email protected]
  • Адрес: № 88 Science Road,
    Зона высоких технологий, Чжэнчжоу, Китай

News Ваше настоящее положение: home > News

Коаксиальный дымоход для корейского промышленного китайского газового котла

8Газовый котел без конденсации коаксиальный выхлопной дымоход для центрального газового котла коаксиальный выхлопной дымоход без конденсации для центрального от Hebei Yunpeng Machinery Export and Import Trading Co., Ltd storefront на месте происхождения: Китай; Материал: нержавеющая сталь; Использование: Промышленные 80-миллиметровые алюминиевые удлинительные дымоходы / дымоход / дымовая труба для настенного газа EC21 на корейском китайском языке. Алюминиевый коаксиальный дымоход для конденсационного котла (id: 10243507) Купить лучший алюминиевый коаксиальный дымоход для конденсационного котла с депонированием Место происхождения: Китай; Материал: нержавеющая сталь; Использование: Промышленный алюминиевый коаксиальный удлинитель 60/100 для газового нагревателя EC21 на корейско-китайском языке. Котел – Продукт – IES – Резервуар для хранения горячей воды Счетчик энергии · Котел · Дымоход · Тепловой насос Водогрейный котел и паровой котел широко используются в коммерческих и промышленных целях. целей с дымовыми трубами, доступны в двух типах: с тремя проходами дымовых газов и с инверсией пламени. Паровой котел Корея | Система отопления газовый котел | BoilersKOVI-KOREA VISTA является ведущим производителем паровых и газовых котлов в Корее. Мы предлагаем систему отопления газовый котел, настенный газовый котел, нержавеющая сталь.

Наша история | Navien UKПолучение европейского сертификата качества CE для котлов на обычном жидком топливе. Получение местного сертификата новой технологии KT для конденсационного газового котла «KC» (Министерство. или канал для подачи выхлопных газов из камина, духовки, топки, котла или 2 газа в пищевую промышленность, а также для повышения нефтеотдачи Австралия · Бангладеш · Бразилия · Гонконг · Индия · Япония · Казахстан · Новая Зеландия · Россия · Юг Корея

Инструкция по установке – Viessmann USдля котлов Vitodens 100-W, 200-W и 222-F. См. раздел «Эксплуатация с прямой вентиляцией с использованием коаксиальной вентиляционной системы».8 Воздух для горения подается, а дымовые газы выводятся через коаксиальную каменную дымоходную трубу. животрепещущая проблема – сокращение выбросов NOx из котлов – CIBSE Быстрый промышленный рост в Китае привел к беспрецедентному уровню загрязнения воздуха, в связи с чем вводятся строгие стандарты выбросов оксидов азота (NOx) для газовых котлов. воздух с явным и скрытым теплом (влажностью), извлеченный из дымовых газов. а другой – между конденсатором и дымовой трубой, как показано на рис. 2. Системы воздуховодов/дымоходов – Fondital Ø 100/60 MM ВЕРТИКАЛЬНОЕ КОАКСИАЛЬНОЕ СОЕДИНЕНИЕ С СБОРОМ КОНДЕНСАТА (КОТЛЫ TFS). Часть котла, позволяющая подсоединить отвод дымовых газов.

Белый дым, черный дым, желтый дым, дым от огня и цветной дым Основанная в 2012 году, компания Eqo Testing and Certification Co., Ltd. (сокращенно eqo) является высокотехнологичной компанией, поэтому в дымоходах угля есть водяной пар, масляные и газовые котлы. Если столб дыма, выбрасываемый из трубы, желтый, дымовые газы содержат кроме того, сталелитейная промышленность Китая потребляет только уголь в энергетике.

Новости по теме

  • котел с рекуперацией тепла дымовых газов

  • hfo fuel boilers flue gas color

  • application note flue gas analysis as a boiler

  • heat recovery boiler agent flue gas

  • water dripping heavily from boiler flue diynot

  • котел с вертикальным дымоходом для химической промышленности

  • газовые котлы правила дымохода

  • Квирский котел, управляемый дымоходом,

  • 0 75M Стандартный набор дыханий для конденсирования газовых котлов

  • .

    Запрос по этому продукту

    • Продукты, которые вам нужны: Пожалуйста, введите продукт, который вам нужен!
    • * Ваше имя:
    • * Электронная почта:
    • Номер телефона:
    • Страна или регион:
    • * Сообщение: Пожалуйста, оставьте свое требование о котле, работающем на стебле хлопка, например, стоимость котла, мощность, давление, топливо!

    Могу ли я вентилировать бойлер через дорогу к соседу? (Торонто)

    1. 17. 08.2012, 09:47 утра #1

      Могу ли я вентилировать свой котел над подъездной дорогой моего соседа? (Торонто)

      Собираюсь заменить бойлер, нужен совет. Я в Торонто, в старом доме (1940-х годов постройки). Мой дом находится на границе участка моего соседа. Мой нынешний котел вентилирует дымоход, но я хотел бы перейти на боковую вентиляцию, чтобы уменьшить потенциальные проблемы с CO.

      См. изображения (x3): http://imgur.com/a/u0gew

      Некоторые подрядчики сказали мне, что лучшее решение (исходя из нехватки места) — это вентиляция на подъездной дорожке моего соседа или над ней. Но согласно CSA B149.1-05 п. 8.14.8 «вентиляционное отверстие не должно заканчиваться непосредственно над тротуаром с твердым покрытием или подъездной дорожкой с твердым покрытием, которые расположены между двумя односемейными жилыми домами и обслуживают оба жилища». Конечно, подъездная дорожка не обслуживает ОБОИ дома, но я не понимаю, почему вдруг становится нормально, если она обслуживает только один дом.

      У меня вопрос к вам, ребята: Могу ли я законно вентилировать на/над подъездной дорожкой моего соседа? Основываясь на предоставленных мной фотографиях, видите ли вы потенциально лучшее решение?

      Ответить с цитатой


    2. 17 августа 2012 г., 09:58 #2

      Почему компания, производящая дымоходы, не может установить вкладыш в существующий дымоход? Похоже, что ваш дымоход находится вне дома? Подкладка, несомненно, поможет с тягой и устранит всю механическую вентиляцию.

      Я буду там, когда доберусь и ни минутой позже

      Ответить с цитатой


    3. 17 августа 2012 г., 10:37 #3

      Если вы отказываетесь от дымохода, почему бы не использовать его в качестве погони, чтобы вывести трубы из ПВХ на крышу и закончить там?

      Решения для климат-контроля для вашего дома или офиса

      Обслуживание северо-востока Филадельфии и прилегающих районов

      Ответить с цитатой


    4. 17 августа 2012 г. , 10:52 #4

      Первоначально Послано comfortdoc

      Если вы отказываетесь от дымохода, почему бы не использовать его в качестве погони, чтобы вывести трубы из ПВХ на крышу и закончить там?

      X2 делал это много раз, никогда не приходилось смотреть на трубы и беспокоиться о том, что они замерзнут.

      Ответить с цитатой


    5. 17 августа 2012 г. , 12:15 #5

      Первоначально Послано BURL-REF

      Почему косяк, чтобы иметь дымоходную компанию установить вкладыш в существующий дымоход? Похоже, что ваш дымоход находится вне дома? Подкладка, несомненно, поможет с тягой и устранит всю механическую вентиляцию.

      Дымоход является частью дома с внешней стеной.

      Я полагаю, вы имеете в виду прямое удаление ПВХ из дымохода? Проблема в том, что мой HWT имеет естественную тягу, вентилируемую через дымоход, и я не могу использовать общую вентиляцию с котлами, которые я рассматриваю (Slant/Fin VSPH-90, Олсен ОДВ-75Б).

      Если я получу котел с естественной тягой (например, Lennox GWB8-112IE), то мне придется запечатать котельную за дополнительную пару штук.

      Ответить с цитатой


    6. 17 августа 2012 г., 12:46 #6

      Уточните в местных правоохранительных органах правила вентиляции над подъездной дорогой к соседям. Я подозреваю, что нет, но если это разрешено, то будет требование минимальной высоты, выхлоп должен быть над подъездной дорожкой. Здесь много соображений.

      Когда вы избавитесь от водонагревателя, вам нужно будет выровнять дымоход. Эти деньги лучше потратить на косвенный водонагреватель или на водонагреватель с прямым отводом в дополнение к бойлеру.

      Решения для климат-контроля для вашего дома или офиса

      Обслуживание северо-востока Филадельфии и прилегающих районов

      Ответить с цитатой


    7. 17 августа 2012 г., 12:52 #7

      Первоначально Послано comfortdoc

      Проконсультируйтесь с местными нормами и правилами о правилах вентиляции над подъездной дорогой соседей. Я подозреваю, что нет, но если это разрешено, то будет требование минимальной высоты, выхлоп должен быть над подъездной дорожкой. Здесь много соображений.

      Когда вы заберете водонагреватель, вам нужно будет выровнять дымоход. Эти деньги лучше потратить на косвенный водонагреватель или на водонагреватель с прямым отводом в дополнение к бойлеру.

      Спасибо. Я полностью согласен с требованием соблюдения кодекса, но я позвонил в TSSA, и мне сказали проверить код с лицензированным подрядчиком. Вот где я получил фрагмент в моем исходном посте. Я также позвонил, как я думал, местным инспекторам, и они заявили, что не могут мне помочь:

      http://www.toronto.ca/311/knowledgeb…000032188.html

      Я бегаю по кругу здесь просто пытаюсь получить определенный ответ на основе Торонто.

      Ответить с цитатой


    8. 17 августа 2012 г. , 12:57 #8

      Когда-то я спрашивал об этом, и мне сказали, что если вода капнет из трубы и замерзнет, ​​а потом кто-то поскользнется и упадет, ответственность несет домовладелец. Мы нашли другой способ вентиляции дымохода, чтобы он не проходил рядом с тротуаром или проезжей частью.

      ВПЕРЕД, ПОБЕЖДАЙ АРМИИ!

      ДЕСЯТИЛЕТИЕ ГОСПОДСТВА! +3

      Ответить с цитатой


    9. 17 августа 2012 г. , 14:05 #9

      Лучше всего сочетать водонагреватель с бойлером, используя непрямой обратный бойлер, глядя на настенный бойлер или комбинированный бойлер.

      Ответить с цитатой


    10. 17 августа 2012 г., 15:05 #10

      Первоначально Послано motoguy128

      Лучше всего объединить водонагреватель с бойлером, используя непрямой RO глядя на настенный котел или комбинированный котел.

      Сейчас я склоняюсь к этому, но я все еще не знаю, как это выразить. Я хочу поддерживать закрытое горение, поэтому я бы предпочел не втягивать воздух из дома.

      Я специально присматриваюсь к Viessmann Vitodens 100. В руководстве по вентиляции (ссылка ниже) указано, что я могу использовать коаксиальную вентиляцию. Похоже, что это обеспечивает как впуск, так и выпуск. Могу ли я сделать это через дымоход? В качестве альтернативы, можно ли использовать как впускную, так и вытяжную трубу из ПВХ через один и тот же дымоход?

      http://www.viessmann.ca/etc/medialib…Venting_ii.pdf

      Ответить с цитатой


    11. 17 августа 2012 г., 16:36 #11

      Поймите, дымоход превращается в погоню за трубами из ПВХ. Если диаметр коаксиальной трубы для Vitodens будет соответствовать диаметру патрубка снизу вверх, вы сможете это сделать. То же самое с ПВХ. Вы будете использовать 2 участка трубы – один для воздуха для горения и один для вентиляции.

      Все это еще должен проверить кто-то на месте, который знает ваши местные коды.

      Климат-контроль для вашего дома или офиса

      Обслуживает северо-восточную Филадельфию и прилегающие районы

      Ответить с цитатой


    12. 17 августа 2012 г., 16:56 #12

      Первоначально Послано comfortdoc

      Поймите, дымоход становится погоней за трубами из ПВХ. Если диаметр коаксиальной трубы для Vitodens будет соответствовать диаметру патрубка снизу вверх, вы сможете это сделать. То же самое с ПВХ. Вы будете использовать 2 участка трубы – один для воздуха для горения и один для вентиляции.

      Все это еще должно быть проверено кем-то на месте, который знает ваши местные коды.

      Спасибо. Мне нужно было убедиться, что идея находится в области возможного.

      Ответить с цитатой


    13. 17 августа 2012 г., 17:06 №13

      Мы делаем много установок на побережье Северной Атлантики, и мы нередко находим установки, сделанные другими, с использованием боковой стены, где сильный ветер влияет на проблемы с индуктором, даже при закрытом сгорании. Таким образом, мы решили ряд проблем, провентилировав старый дымоход до самого верха вытяжкой. Но из-за нехватки места для второй вертикальной трубы мы открыли основание дымохода достаточно, чтобы воздух для горения попал в нижнюю часть дымохода, чтобы свежий воздух вытягивался вниз по дымоходу, вокруг вытяжного ПВХ. У нас никогда не было проблем с этим, мы решили несколько проблем с ветром для клиентов и получили при этом солидную прибыль. Я лично устанавливал старые HeatMakers и другие с концентрическими трубами, и в долгосрочной перспективе это может быть болезненным испытанием.

      Если ВЫ хотите перемен, ВЫ должны сначала измениться.

      Если вы ждете, пока “другой парень” переоденется первым, просто помните, что вы – другой парень “другого парня”. Глупо продолжать ожидать реальных перемен, когда вы продолжаете вести себя так же, как всегда. Не произойдет. Настоящие перемены произойдут только тогда, когда большинство людей изменят то, как они голосуют!

      Ответить с цитатой


    14. 17 августа 2012 г. , 17:23 №14

      Вы не можете вентилировать на стороне, если это линия с нулевым лотом, вам нужно найти другой вариант, я бы также рекомендовал погоню.

      Ответить с цитатой


    15. 17 августа 2012 г., 17:49 №15

      Первоначально написал skippedover

      Мы часто устанавливаем на побережье Северной Атлантики, и мы нередко находим установки, выполненные другими с использованием боковой стены, где сильный ветер влияет на проблемы с индуктором, даже при закрытом сгорании. Таким образом, мы решили ряд проблем, провентилировав старый дымоход до самого верха вытяжкой. Но из-за нехватки места для второй вертикальной трубы мы открыли основание дымохода достаточно, чтобы воздух для горения попал в нижнюю часть дымохода, чтобы свежий воздух вытягивался вниз по дымоходу, вокруг вытяжного ПВХ. У нас никогда не было проблем с этим, мы решили несколько проблем с ветром для клиентов и получили при этом солидную прибыль. Я лично устанавливал старые HeatMakers и другие с концентрическими трубами, и в долгосрочной перспективе это может быть болезненным испытанием.

      Звучит многообещающе. Что включает в себя «вскрытие основания дымохода»? то есть: Вы имеете в виду кладочные работы для увеличения ширины дымохода (звучит дорого).

      Кроме того, были ли у вас проблемы с образованием инея на выпускном отверстии? Похоже, ваш климат похож на мой (Торонто, Канада), хотя и немного теплее.

      Ответить с цитатой


    16. 18 августа 2012 г. , 16:24 №16

      Первоначально Послано бойлервентинг

      Сейчас я склоняюсь к этому, но я все еще не понимаю, как его вентилировать. Я хочу поддерживать закрытое горение, поэтому я бы предпочел не втягивать воздух из дома.

      Я специально присматриваюсь к Viessmann Vitodens 100. В руководстве по вентиляции (ссылка ниже) указано, что я могу использовать коаксиальную вентиляцию. Похоже, что это обеспечивает как впуск, так и выпуск. Могу ли я сделать это через дымоход? В качестве альтернативы, можно ли использовать как впускную, так и вытяжную трубу из ПВХ через один и тот же дымоход?

      http://www. viessmann.ca/etc/medialib…Venting_ii.pdf

      Я установил 2 таких Viessmans и использовал дымоход для прокладки впускных и выпускных труб. Вы можете вентилировать их с помощью 2-2 Трубы из ПВХ системы 636 ИЛИ используйте вентиляцию концентрического типа.

      Где ты? Вы уже закончили? У меня есть еще ОДИН звонок для вас…..

      Ответить с цитатой


    17. 18.08.2012, 09:49 вечера # 17

      Нет проблем с забором воздуха для горения сбоку и прокладкой 3-дюймового ПВХ 636 вверх по дымоходу (в прошлый раз, когда я проверял, 2-дюймовый не был разрешен в Онтарио для этого котла, но они пытались его пропустить). Я делал это много раз. Тем не менее, в Торонто многие люди будут выдыхать воздух на 7 футов выше уровня земли, и, поскольку вентиляция в городе может быть немного сложной, иногда это допустимо. Я не защищаю это, но это произошло и было принято (не TSSA, а каким-то местным молодым слесарем, присланным Enbridge).

      Лучше всего подойдет Viessmann 100 с комплектом ГВС, вентиляция которого осуществляется через дымоход, а затем герметизация дымохода сверху и снизу.

      Держитесь подальше от других котлов, о которых вы упомянули. Они меркнут в сравнении.

      Ответить с цитатой


    18. 18 августа 2012 г., 23:33 # 18

      Если он у вас установлен, проверьте в руководстве температуру выхлопа, чтобы убедиться, что ПВХ является приемлемым продуктом, но я сомневаюсь, что большинство установщиков не знают или не проверяют.

      Ответить с цитатой


    19. 19.08.2012, 09:17 # 19

      Иннофлю

      Не знаю, как в Канаде, но в США мы используем 2-дюймовый полипропилен для вентиляции Vitodens 100. 2-дюймовый ребристый профиль без проблем проходит прямо в дымоход. Размещение водозабора рядом с подъездной дорожкой не должно быть проблемой (если он находится выше линии снега).

      Ответить с цитатой


    20. 19 августа 2012 г. , 12:45 #20

      У нас есть лицензия на пар и горячую воду в Миннеаполисе, и мы прошли обучение на заводе (школа Британской Колумбии) для Viessmann Solar и Vitodens. Мы также установили много котлов Viessmann с вентиляцией на подъездной дорожке или через нее. Это не общественный путь и редко используется в качестве тротуара. Viessmann производит один из лучших концентрических (коаксиальных) вентиляционных комплектов на современном рынке. В комплекте может использоваться существующая вентиляция типа «В», кирпичная кладка или новая канавка с нулевым зазором до горючих материалов. Коаксиальный коаксиальный кабель также обеспечивает герметичное сгорание и прямой выпуск с дополнительным преимуществом предварительного нагрева всасываемого воздуха для горения. Это очень удобно при установке на большой высоте или при экстремальных погодных условиях. Коаксиальная вентиляция также идеально подходит для боковой вентиляции через ободную балку с небольшой вероятностью обледенения или перекрестного загрязнения.

      Продление вентиляционного отверстия за пределы наружного пространства должно производиться с осторожностью, поскольку водяной пар может заморозить вентиляционное отверстие, если вентиляционное отверстие охлаждается слишком долго, прежде чем попасть на открытый воздух. Я знаю известного производителя конденсационных котлов, который позволяет удлинить дымоход на 7 футов за пределы конверта…

      Ответить с цитатой


    Внутреннее устройство и дооснащение для работы на сжиженном газе (видео)

    Среди европейских лидеров по производству отопительного оборудования выделяется] Viessmann[/anchor].

    Основанная более 100 лет назад, она накопила значительный теоретический и технологический опыт.

    Позволяет создавать образцовые установки для отопления и горячего водоснабжения как жилых, так и общественных или производственных помещений.

    Качество и эксплуатационные возможности газовых котлов Viessmann высоко оценены как специалистами, так и обычными пользователями.

    Для использования в жилых квартирах или домах изготавливаются двухконтурные модели, способные не только отапливать помещения, но и готовить горячую воду для бытовых нужд.

    Двухконтурные газовые котлы Viessmann

    Двухконтурные (комбинированные) котлы имеют две функции, выполняемые одновременно – подогрев теплоносителя для системы отопления и подготовка горячей воды для хозяйственных нужд.

    Как правило, мощность двухконтурных котлов относительно невелика, до 34 кВт, что соответствует размерам жилых домов, квартир или офисных помещений малых и средних размеров. … Тут есть свой расчет – чем выше мощность котла, тем больший объем горячей воды он должен приготовить.

    Однако нагрев потока ГВС в агрегате производится пластинчатым вторичным теплообменником, возможности которого ограничены, и он не способен обеспечить высокую производительность.

    Поэтому мощные котлы Viessmann являются одноконтурными, но имеют возможность подключения внешнего бойлера косвенного нагрева, производительность которого намного выше и он способен удовлетворить большие потребности ГВС.

    Монтаж и эксплуатация

    Монтаж, пуско-наладка газовых обогревателей осуществляется специалистами, особенно если речь идет о таком высокотехнологичном оборудовании, как Visman. Нюансы установки зависят от типа устройства:

    • Открыть топку. Продукты сгорания выводятся через гофрированную трубу из нержавеющей стали. Его диаметр не должен быть меньше диаметра штуцера отопителя. Атмосферные горелки используют комнатный воздух, поэтому необходимо предусмотреть приточную вентиляцию.
    • Топка закрытая. Версии с турбонаддувом не требуют приточной вентиляции – воздух для горения подается с улицы по коаксиальному трубопроводу.

    Коаксиальный дымоход не является обязательным. Некоторые магазины продают их без сертификатов — такие дымоходы представляют интерес для газовых служб, за что потом взимается денежный штраф. При покупке данного товара обязательно интересуйтесь сертификатом. Еще одно условие установки – над устройством должно быть свободное пространство – не менее 40 см.

    Преимущества и недостатки

    К достоинствам двухконтурных котлов Viessmann можно отнести :

    • Полная функциональность агрегатов, позволяющая отапливать жилье и снабжать горячей водой.
    • Компактность, привлекательный внешний вид. Как правило, двухконтурные котлы устанавливаются на кухне, где они не мешают и не занимают много места.
    • Полная автоматизация работы, от пользователя требуются лишь минимальные настройки режима работы.
    • Наличие системы самодиагностики, которая выявляет и сигнализирует о возникновении неисправностей.

    К недостаткам двухконтурных котлов Viessmann можно отнести :

    • Производительность котла на линии ГВС ограничена, при активной просадке температура падает как в системе ГВС, так и в контуре отопления.
    • Конструкция двухконтурных котлов более сложная, что увеличивает риск выхода из строя отдельных элементов.
    • Энергозависимость агрегатов позволяет останавливать отопление и горячее водоснабжение в случае внезапного отключения электроэнергии. Кроме того, необходимо использовать стабилизатор напряжения, исключающий выход из строя платы управления при аварийном отключении электроэнергии. резкий скачок напряжения.

    Недостатки двухконтурных котлов одинаковы для всех агрегатов любого производителя, поэтому их можно в какой-то степени считать конструктивными особенностями.

    Описание двухконтурного котла Viessman

    Обладая рядом преимуществ, имея достаточный ассортимент, газовые котлы немецкой фирмы становятся все более популярными в России.

    В последнее время компания сделала ставку на настенные двухконтурные газовые котлы Viessmann, отличающиеся компактностью и экономичностью.

    Неудивительно, что редко встретишь обзоры подобных устройств. Это связано с тем, что немецкое отопительное оборудование не предназначено для бюджетного покупателя. Котлы не привлекают обычных покупателей своей ценой. Но их качество оправдывает свою стоимость.

    Устройства делятся по типу на 1-о и 2-контурные:

    1. Первые отапливают только помещение (есть только 1 вход воды и 1 выход). Они очень просты и практичны в использовании.
    2. Второй, двухконтурный, помимо отопления, нагревает воду для всевозможных нужд. В конструкции имеется 2 вспомогательных патрубка, по которым поступает холодная вода и выходит горячая вода. Единственным недостатком является невозможность одновременного использования обеих схем.

    Если в системе низкий напор воды, стоит выбрать одноконтурный прибор и установить бойлер. О плюсах и минусах двухконтурных и одноконтурных котлов читайте по ссылке.

    Отопительные приборы подразделяются также по камере, через которую выделяются продукты сгорания:

    • Открытая камера (т.н. «атмосферный агрегат»): дымоход имеет патрубок от 130 до 140 мм.
    • Закрытая камера (“турбокотел”): коаксиальный и раздельный дымоход 80/80 мм, типа “труба в трубе”.

    Функции обогревателя разнообразны и контролируются спец. блок, который расположен снаружи корпуса. С его помощью осуществляется установка температуры, происходит программирование режима работы прибора. При возникновении проблем в работе оборудования или управления котлом на цифровом экране всегда будет отображаться код ошибки, который можно исправить.

    Views

    Все двухконтурные котлы Viessmann устанавливаются на стену. Напольные установки по умолчанию одноконтурные, хотя имеют возможность подключения к внешнему накопителю или котлу .

    Оснащены горелкой частичного смешения атмосферного типа, которая способна гибко регулировать количество газа за счет частичного смешения воздуха.

    Два варианта исполнения :

    • Конвекционные котлы . Работают по традиционному методу, нагревая теплоноситель и отдавая его в систему отопления без дополнительных процедур.
    • Компрессорно-конденсаторные агрегаты … Они появились относительно недавно. Особенность этих установок состоит в предварительном подогреве теплоносителя с помощью тепловой энергии, получаемой при конденсации паров воды из отводимых газообразных продуктов сгорания. Предназначен для работы в низкотемпературных системах – теплые полы и др.

    ПРИМЕЧАНИЕ!

    КПД конденсационных котлов, заявленный производителями, составляет до 108%, что на практике невозможно и является обычным маркетинговым ходом. Он определяется сложением КПД котла и максимального КПД конденсационной камеры, что неверно с теоретической точки зрения.

    Как это работает?

    Газовый аппарат должен быть установлен так, чтобы исключить вибрацию и нагрев. После установки начинается подключение – к электросети, к водопроводным и газовым трубам. Принцип работы атмосферного аппарата:

    • Кислород поступает из помещения, а выхлопные газы выводятся через дымоход.

    Версии с турбонаддувом работают иначе:

    • Им не нужен дымоход. Газы отводятся горизонтально с помощью охладителей. Вентилятор не только отводит продукты горения, но и подает воздух с улицы для горения.

    Какие серии и модели относятся к двухконтурным

    Модели двухконтурных котлов Viessmann имеют обозначение A1JB.

    Среди всего ассортимента есть две серии :

    • Viessmann Vitopend. Представляют собой модельный ряд конвекционных котлов мощностью от 10,5 до 31 кВт. Наиболее популярны модели котлов мощностью 24 и 31 кВт, что объясняется оптимальным соответствием их параметров потребностям частного дома средних размеров. Их КПД достигает 90-93%, особенностью установки является возможность установки в узком отсеке – нет необходимости оставлять зазоры по бокам, все обслуживание производится с фронтальной плоскости котла.
    • Viessmann Vitodens. Это серия конденсационных котлов. Серия Vitodens разделена на три диапазона: 100 Вт — от 12 до 35 кВт, 111 Вт — от 16 до 35 кВт и 200 Вт — от 32 до 150 кВт. Наибольшим спросом пользуются модели мощностью 24 кВт, хотя конденсационные котлы имеют специфические условия эксплуатации и не всегда способны продемонстрировать полную эффективность.

    ВАЖНО!

    Существует серия Vitodens 222-F, представляющая собой напольные модели мощностью 13-35 кВт, оснащенные встроенным накопительным водонагревателем, что позволяет отнести их к категории двухконтурных котлов.

    Серия

    Модели

    Серия Viessmann Vitopend 100-W состоит из двух модельных рядов :

    • Одноконтурные котлы, обозначенные номерами от 001 до 004.
    • Двухконтурные котлы обозначены номерами 009-012.

    Цифры 001, 002 и т. д. обозначают мощность котла.

    Каждая модель маркируется своим цифровым кодом :

    • Номер 001 присвоен одноконтурному котлу мощностью 24 кВт.
    • 002 – котел одноконтурный мощностью 29.9 кВт.
    • 003 – мощность 34 кВт.

    Котлы двухконтурные начиная с 009 :

    • 009 – 12 кВт.
    • 010 – 24 кВт.
    • 011 – 29,9 кВт.
    • 012 – 34 кВт.

    Коды с 004 по 008 присваиваются готовым решениям, комплектам одноконтурных или двухконтурных котлов и наружных водонагревателей.

    Цифровая маркировка удобна тем, что позволяет сократить длинные обозначения до трех цифр, с достаточной точностью указывая на конкретную модель котла. Удобен как для технического персонала, так и для сотрудников торговой сети, ускоряет идентификацию моделей и упрощает документооборот. .

    Specifications

    Consider the technical characteristics of Viessmann double-circuit boilers:

    Parameter Value
    Boiler type Gas convection or condensing
    Fuel type Natural or СНГ
    Efficiency 90-93%, stated value for condensing models – 108%
    Number of contours Two – heating and hot water supply
    Power 10. 5-150 kW
    Давление охлаждающей жидкости До 3 бар
    Температура теплового носителя.0205

    Устройство

    Все двухконтурные модели выполнены из высокопрочных материалов. Теплообменник, газовая горелка и корпус выполнены из высококачественной нержавеющей стали, выдерживающей перепады температуры и давления. Это основные конструктивные элементы котлов.

    Кроме них, в сборочные единицы входят :

    • Пластинчатый теплообменник вторичный из нержавеющей стали.
    • Расширительный бак.
    • Циркуляционный насос.
    • Вентилятор турбонагнетателя (для моделей с закрытой камерой сгорания).
    • Трехходовой клапан.
    • Газовый клапан.
    • Плата управления с внешней панелью и дисплеем.
    • Система самодиагностики (датчики установлены на всех деталях и подключены к плате управления).

    Теплоноситель поступает в первичный теплообменник и получает там максимальную температуру. На выходе попадает во вторичный пластинчатый теплообменник, где частично отдает тепловую энергию на подогрев ГВС.

    Затем в трехходовом клапане смешивается с более холодной обраткой и получает необходимую температуру для подачи в контур отопления.

    В конденсационных моделях все работает так же, только перед поступлением в первичный теплообменник жидкость частично нагревается в конденсационной камере, что позволяет снизить уровень нагрева и уменьшить расход газа.

    Устройство и особенности

    Viessmann заботится о долговечности котельного оборудования – теплообменник напольных моделей изготовлен из высокопрочного серого чугуна, в компактных агрегатах используется нержавеющая сталь. Горелки и корпус также изготовлены из высококачественной нержавеющей стали.


    Устройство газового котла Viessmann

    Все агрегаты оснащены защитным звукопоглощающим слоем внутри корпуса. Это обеспечивает акустический комфорт при эксплуатации оборудования для отопления дома или квартиры, даже если установлена ​​модель с турбированной горелкой.

    Котлы газовые одноконтурные и двухконтурные оснащены модулирующими горелками, благодаря которым мощность агрегата изменяется в зависимости от потребности в тепле и горячей воде. Это экономит топливо. Котлы Viessmann рассчитаны на использование сетевого и сжиженного газа.

    Специальный контроллер:

    • позволяет управлять котлом:
    • диагностирует состояние узлов агрегата и отображает информацию о неисправностях;
    • контролирует уровень нагрева теплоносителя и самого оборудования с целью исключения перегрева;
    • контролирует напряжение в электросети;
    • контролирует работу горелки, чтобы исключить подачу газа при гашении пламени.

    Котельные агрегаты оснащены датчиками температуры, которые информируют систему управления об уровне температуры в отапливаемых помещениях. Это позволяет регулировать подачу газа в автоматическом режиме для поддержания оптимального уровня нагрева теплоносителя и экономии топлива.

    Инструкция по подключению и настройке

    После доставки котла необходимо установить его в заранее выбранном и подготовленном месте. Не вешайте блоки на гипсокартон или другие слабые перегородки, стена должна иметь достаточную несущую способность.

    После навешивания производится подключение дымохода и подключение газопровода, водопровода и контура отопления.

    Двухконтурные котлы Viessmann настраиваются после монтажа и полной проверки качества и герметичности соединений.

    Особое внимание уделяют соединениям газовых труб, проверяя их мыльным раствором … Устанавливаются пределы давления газа и воды, задаются режим работы, текущая температура и другие параметры.

    Необходимо учитывать, что все узлы инициализируются на заводе, поэтому в большинстве случаев никаких конкретных действий не предпринимается.

    Все работы по подключению и настройке котла должны выполняться квалифицированным представителем сервисного центра. Несанкционированное вмешательство может привести к повреждению устройства.

    Скачать инструкцию

    Скачать инструкцию для двухконтурного газового котла Viessmann.

    Первый этап перед подключением – монтаж

    Согласно инструкции, гидрообвязка котла должна быть выполнена на этапе отделочных работ. Затем уровнем проверяется герметичность всех используемых вами гидравлических соединений, а также завершается установка самого отопителя от Wisman.

    Для упрощения обслуживания систем используются специальные монтажные приспособления, разработанные немецкими специалистами:

    · Монтажная рама, обеспечивающая надежное крепление настенных (подвесных) моделей. Это решение позволяет избежать необходимости переделывать существующие трубопроводы;

    · Усиливающие кожухи, закрывающие и защищающие открытое соединение;

    · Шарнирная планка для удобного крепления котла к стене.

    Подробная инструкция, прилагаемая к отопительной технике Wiessmann, гарантирует точное выполнение всех этапов монтажа. Это обеспечивает долговечность оборудования, простоту его дальнейшей эксплуатации и обслуживания.

    Диапазон цен

    Стоимость двухконтурных котлов Viessmann находится в пределах 38-56 тыс. руб. Цена зависит от мощности выбранной модели … В регионах, находящихся на значительном удалении от густонаселенных мест, стоимость оборудования будет значительно выше, так как доставка потребует значительных затрат.

    Дополнительно потребуется приобрести дымоход, стабилизатор напряжения, блоки фильтрации воды, без которых качественная работа котлов будет невозможна.

    Рекомендуется заранее уточнять состав и стоимость всех дополнительных компонентов, чтобы не оказаться в сложной ситуации при покупке.

    Почему котлы Wisman?

    Сегодня бойлерное отопление очень популярно, рынок насыщен разнообразными моделями газовых котлов от разных производителей. В продаже есть как отечественная, так и импортная продукция. Безоговорочным лидером среди продаж газовых котлов является немецкая компания Wisman. Газовые котлы Viessmann используются не только в частных домах, но и в городских квартирах, офисах и складах.

    Высокое доверие потребителей к данной марке обусловлено следующими преимуществами продукции:

    1. корпус выполнен из нержавеющей стали, устойчивой к коррозии;
    2. высокое качество. Достигается за счет использования передовых технологий, современных качественных материалов, принципов строительства;
    3. функциональность и надежность работы;
    4. рентабельность;
    5. оборудование экологически чистое: при работе газовые отопительные котлы Viessmann выделяют минимальное количество вредных для организма человека веществ, те же, которые выделяются, быстро перерабатываются растениями;
    6. агрегат высокотехнологичен и имеет длительный срок службы;
    7. максимальная эффективность;
    8. большой диапазон мощностей;
    9. безопасность;
    10. простота использования;
    11. доступная стоимость.

    Все преимущества, которыми обладают газовые котлы Wisman, обусловлены их универсальной конструкцией: модели имеют атмосферные или сменные горелки. Атмосферные отличаются простой конструкцией, бесшумностью работы и приемлемой стоимостью. Сменные горелки обеспечивают более эффективную теплоотдачу и могут работать не только на жидком топливе, но и на газе.

    Кроме того, следует отметить, что приборы оснащены датчиком горения: если пламя погасло, подача газа перекрывается и утечки газа не происходит. Также газовые котлы Visman оснащены водяным фильтром и опцией автоматической очистки камеры сгорания. Именно эти дополнительные функции гарантируют безопасную и надежную работу.

    DuraVent

    DuraVent является признанным лидером на рынке дымоходной вентиляции. Компания последовательно продолжает технологически продвинутые исследования для создания инновационных продуктов. DuraVent специализируется на использовании высококачественных материалов и передовых научных технологий для создания продуктов, отвечающих высоким стандартам качества компании и разработанных для решения постоянных проблем, с которыми сталкиваются реальные клиенты.

    DuraTech – Полностью топливная дымоходная система с двойными стенками. UL 103 HT, UL 103 и ULC S604. 5–8 дюймов DuraTech — это полностью топливная дымоходная система с двойными стенками для использования с дровяными печами, каминами, печами, котлами, плитами, водонагревателями или другими приборами, работающими на дровах, жидком топливе, угле или газе и без – камины фабричного производства.
    DuraPlus – Полностью топливная дымоходная система с тройными стенками. УЛ 103 НТ. Дымоход DuraPlus — это полностью топливный дымоход с тройными стенками для использования с дровяными печами, каминами, печами, котлами, плитами, водонагревателями или другими приборами, работающими на дровах, мазуте, угле или газе.
    DuraChimney II – Дымоход с воздушным охлаждением для каменных каминов. UL 103. DuraChimney II представляет собой дымоход с двойными стенками и воздушным охлаждением для использования с каменными каминами, работающими на дровах, жидком топливе, угле или газе.
    ДВЛ – Двустенная дымоходная труба с малым просветом для подключения дровяной печи к дымоходу. УЛК S641.
    DuraBlack – Внутренний одностенный дымоход для подключения дровяной печи к дымоходу.
    PelletVent Pro – Система вентиляции биотоплива. УЛ 641, УЛК С609и ULC/ORD C441. PelletVent Pro — это вентиляционная система, предназначенная для печей и топок, работающих на древесных гранулах и жидком топливе. Он также предназначен для вентиляции продуктов биотоплива, таких как кукуруза, просо, вишневые косточки, соевые бобы, кофейная шелуха, шелуха подсолнечника, скорлупа грецких орехов и пшеница, и это лишь некоторые из них. (Рассчитаны на непрерывную эксплуатацию при температуре дымовых газов до 570 градусов по Фаренгейту)
    DuraLiner – Изолированная кладка с двойными стенками. UL 1777 и ULC S635. DuraLiner — это высокотемпературная теплоизолированная система для замены каменной кладки с двойными стенками для использования с приборами, работающими на газе, пеллетах, мазуте, древесине или угле. Надежно защищает каменные дымоходы от вредного воздействия конденсата продуктов сгорания.
    Ventinox – Сварная и гибкая перекладка для каменного дымохода. UL 1777 и ULC S635.
    DuraFlex – Гибкая облицовка из нержавеющей стали для каменных дымоходов. UL 1777 и ULC S635. DuraFlex Pro сверхгибкая перекладка для каменных дымоходов. Используйте с газом, древесными гранулами, маслом или дровяными приборами. Область применения: каминные топки, печи, котлы и водонагреватели.
    DirectVent Pro – Pro Унифицированная коаксиальная система вентиляции для газовых или пропановых печей и каминов с прямой вентиляцией. DirectVent Pro представляет собой унифицированную коаксиальную (концентрическую) вентиляционную систему, предназначенную для использования с газовыми или пропановыми печами, обогревателями и каминами с прямой вентиляцией.
    CVS – Система вентиляции для газовых приборов категорий II, III и IV. Внесен в список UL-1738 и ULC S636. (прямая вентиляция или двухтрубная система) для использования с конденсационными приборами категорий II, III и IV на природном газе или пропане или канадскими газоотводными системами типа BH (с максимальной номинальной рабочей температурой 500 градусов по Фаренгейту). Для использования с печами и вставками.
    Газоотводчик типа B – Газоотводчик типа B. UL 441 и ULC S605. Газоотводная система DuraVent типа B. Используйте с приборами, оборудованными природным газом или жидким пропаном категории I и вытяжным колпаком, а также с приборами, протестированными и внесенными в список для использования газоотводного клапана типа B. Области применения включают: камины на природном газе, газовые печи, бойлеры, водонагреватели, а также системы обогрева стен или помещений.
    FasNSeal и FasNSeal Flex предназначен для использования с приборами, работающими на природном газе или пропане категорий II, III и IV, или с канадскими газоотводными системами типа BH, с максимальной номинальной рабочей температурой 480 градусов по Фаренгейту и максимальным избыточным давлением 15 дюймов. (FasNSeal Flex 6 дюймов) водяного столба. FasNSeal можно использовать в широком диапазоне применений, в том числе: высокоэффективные газовые котлы, печи, вспомогательные нагреватели, нагреватели для бассейнов, водонагреватели, тепловентиляторы или безбаковые водонагреватели.
    FasNSeal W2 идеально подходит для использования в коммерческих объектах, таких как: офисные здания, медицинские учреждения, многоквартирные дома или многоквартирные жилые комплексы, где необходимы низкие расстояния до горючих материалов.

Добавить комментарий

Ваш адрес email не будет опубликован.
