Viessmann Vitotronic 200 Руководство по контролю контроля контроля котла

Viessmann Vitotronic 200 Control Control

Vitodens 200, Программирование с виттронией 200, H01 контроль доры

Vitodens 200, Vitotron 200, H01-летальная работа

Vitodens 200, Vitotronic 200, H01.

• Временная программа для отопления
• Временная программа для приготовления горячей воды
• Программа «Отпуск»
•  Информация
• Режим ожидания
• Только ГВС
• Центральное отопление и ГВС
• Регулировка нормальной комнатной температуры
• Режим энергосбережения ВКЛ/ВЫКЛ
• Режим вечеринки ВКЛ/ВЫКЛ
• Заводские настройки по умолчанию
• Кнопка подтверждения
• Кнопки регулировки температуры
(только поставщики отопительных систем) P Пониженная комнатная температура
• Время/дата

ПРИМЕЧАНИЕ: Система управления будет отображать температуру котла, если она не находится в режиме программирования или в режиме неисправности.

Символы на дисплее

Эти символы не отображаются постоянно, а появляются в зависимости от типа системы и рабочего состояния.

•  Опасность замерзания
• Центральное отопление с нормальной комнатной температурой Центральное отопление с пониженной комнатной температурой Защита от замерзания насоса отопительного контура ВКЛ Нормальный насос отопительного контура ВКЛ
• Пониженный насос отопительного контура ВКЛ
• Смесительный клапан открыт
• Смесительный клапан закрыт
• Ручное управление
• Автоматический режим
• Нагрев ГВС включен
• Насос ГВС ВКЛ. , нагрев ГВС включен Нагрев ГВС через систему солнечного нагрева Горелка ВКЛ. , сканирование количества запусков горелки и потребления

ПРИМЕЧАНИЕ: Для регулировки контрастности дисплея нажмите и удерживайте и используйте кнопки для выбора нужной настройки.

Сообщения об ошибках при первом запуске

При первом запуске на дисплее может появиться слово Storung (ошибка). Если ошибок нет, перейдите к разделу «Установка времени и даты», в противном случае выполните следующие действия:

1. Нажмите информационную кнопку .
2. Считайте и запишите код и номер неисправности.
3. Нажмите .ok Quittieren? Ja (подтвердить? да) отображается.
4. Чтобы подтвердить ошибку, нажмите ок .
   ПРИМЕЧАНИЕ. Ошибки можно исправить после завершения всего программирования и кодирования.

Установка времени и даты
При первом включении будет мигать слово Uhrzeit (время). Чтобы установить время и дату, выполните следующие действия:

1. Нажмите кнопки для установки текущего времени (в формате 24:00).
2. Чтобы подтвердить время, нажмите ок . Дата начнет мигать.
3. Нажмите кнопки для установки текущей даты (в формате ДД/ММ/ГГ).
4. Чтобы подтвердить дату, нажмите ок  .

ПРИМЕЧАНИЕ: Если система оснащена блоками дистанционного управления (Vitocontrol 300), время и дату можно установить в каждом удаленном месте. Чтобы изменить время и дату в любое время и в любом месте, нажмите кнопку и выполните ту же процедуру, что показана выше. Изменение языка
По умолчанию языком управления является немецкий. Чтобы установить язык управления на английский, выполните следующие действия:

1. Нажмите информационную кнопку  .
2. Heizkreis Wahlen (выбрать отопительный контур) может отображаться, при необходимости выберите отопительный контур и нажмите еще раз.
3. Нажимайте кнопки и прокручивайте меню, пока на экране не отобразится английский язык.
4. Нажмите кнопку ОК, чтобы принять.
   ПРИМЕЧАНИЕ: Если система оснащена блоками дистанционного управления (Vitocontrol 300), язык необходимо настроить в каждом удаленном месте. Выполните ту же процедуру, что и на рисунке, и выберите нужный язык.

Изменение отображения температуры с oC на oF Чтобы изменить отображение температуры с oC на oF, вызовите уровень кодирования 2.

1. Одновременно нажмите кнопки и и удерживайте их в течение 2 секунд, затем подтвердите, нажав ok .
2. На дисплее появится 00: 0 (00: мигает).
3. Нажимайте кнопки для установки от 00: до 88:
4. Нажмите ok, (будет мигать только 0).
5. Нажмите кнопки, чтобы установить от 0 до 1.
6. Нажмите ok  , (будет отображаться Accepted).
7. Чтобы выйти из уровня кодирования 2, одновременно нажмите кнопки и в течение 1 секунды.
   ПРИМЕЧАНИЕ. Дисплеи заменяются в удаленных местах.

Настройка температуры в помещении, уменьшенном помещении и ГВС
Если система оборудована блоками дистанционного управления, уставки температуры для помещения, помещения с уменьшенным объемом и ГВС должны быть установлены на каждом месте управления.

1. Для нормальной комнатной температуры (по умолчанию 68°F) нажмите кнопку , затем поверните диск, чтобы выбрать нужную температуру.
2. Для пониженной комнатной температуры (по умолчанию 37oF) нажмите кнопку, затем кнопками выберите желаемую температуру.
3. Нажмите ок, чтобы установить температуру.
4. Для температуры ГВС (по умолчанию 122°F) нажмите кнопку , затем кнопками выберите нужную температуру.
5. Нажмите ок, чтобы установить температуру.

Проверка реле, проверка датчика температуры и условия эксплуатации Проверка ScanRelay

1. Одновременно нажмите и удерживайте примерно 2 секунды.
2. Выберите релейные выходы с помощью кнопок .
3. Для выхода из тестового режима нажмите .
   Темп. проверка датчика и сканирование условий работы
4. Нажмите кнопку .
5. При необходимости выберите отопительный контур и снова нажмите кнопку .
6. Сканируйте необходимую информацию с помощью кнопок .
7. Для выхода нажмите.

ПРИМЕЧАНИЕ: Дополнительную информацию и списки значений для проверки реле, датчиков температуры и условий эксплуатации см. в инструкциях по эксплуатации, установке и обслуживанию, прилагаемых к системе.

Уровень кодирования 1 и 2

Вызов уровня кодирования 1 (базовое программирование)

1. Нажмите и одновременно примерно на 2 секунды.
2. Выберите нужный кодовый адрес с помощью кнопок , адрес будет мигать, подтвердите с помощью , значение будет мигать.
3. Чтобы изменить значение, нажимайте кнопки, после завершения подтвердите с помощью ok .
4. Вызов дополнительных кодовых адресов с помощью кнопок .
5. Чтобы выйти из уровня кодирования 1, одновременно нажмите и и удерживайте примерно 1 секунду.

Сброс кодов до заводских настроек

1. Нажмите и одновременно примерно на 2 секунды .
2. Нажмите кнопку заводских настроек по умолчанию и подтвердите «Базовые настройки?» Да с ок.

Вызов уровня кодирования 2 (Подробное программирование)

1. Нажмите одновременно ok и примерно на 2 секунды и подтвердите нажатием .
2. Выберите нужный кодовый адрес с помощью кнопок, адрес будет мигать, подтвердите с помощью , значение будет мигать.
3. Чтобы изменить значение, нажимайте кнопки , после завершения подтвердите с помощью .
4. Вызов дополнительных кодовых адресов с помощью кнопок .
5. Чтобы выйти из уровня кодирования 2, одновременно нажмите и и удерживайте примерно 1 секунду.

ПРИМЕЧАНИЕ. Уровень кодирования 2 содержит всю программную информацию уровня кодирования 1.

ПРИМЕЧАНИЕ: Перечень уровней кодирования 1 и 2 см. в инструкциях по установке и обслуживанию, прилагаемых к системе.

Устранение неполадок

Вызов квитированных сообщений о неисправностях

1. Нажмите ok примерно на 2 секунды.
2. С помощью кнопок выберите сообщение с подтвержденным кодом неисправности.
3. Устраните каждую неисправность в соответствии с разделом по поиску и устранению неисправностей Инструкций по установке и обслуживанию.
4. После устранения каждой неисправности нажмите кнопку сброса для подтверждения.

Извлечение кодов неисправностей из истории неисправностей

1. Одновременно нажмите и удерживайте примерно 2 секунды.
2. С помощью кнопок выберите сохраненное сообщение о коде неисправности.
3. Все коды неисправностей можно удалить, нажав . Удалить? Да, появится, нажмите да или нет.
4. Чтобы завершить сканирование неисправностей, нажмите ОК.

Дополнительные функции

• Временная программа отопления
• Временная программа ГВС
• Временная программа рециркуляционного насоса ГВС
• Программа отпуска
• Наклон нагрева кривой (расположен в кодировании 2)
• Сдвиг кривой нагревания (расположенная в кодировании 2)
• Режим резервного режима
• Горячая вода только
• Режим вечеринки
• Режим экономии энергии

• ПЕРЕДИЧЕСКИЙ УПРАВЛЕНИЯ

• Участие. на устройствах LON)
• Последовательность котлов (при каскадном управлении)
• Каскадное управление
• Запуск/остановка только нагрева ГВС
• Запуск/остановка только системы отопления
• Запуск/остановка ГВС и системы отопления
• Пульты дистанционного управления

сообщите об этом объявлении

ПРИМЕЧАНИЕ: Информацию о доступе к дополнительным функциям см. в инструкциях по эксплуатации, установке и обслуживанию, прилагаемых к системе.

Документы / ресурсы

Viessmann Vitotronic 200: Universelle Heizungssteuerung

Quelle: Viessmann Werke Deutschland

Hilfe für Ihre Heizung – Jetzt zum Kesselheld Kundenservice

Eine konventionelle Öl oder Gasheizung funktioniert denkbar einfach: Zur Warmwassererhitzung wird ein ископаемое предприятие Brennstoff verfeuert. Die Energieersparnis moderner Anlagen ist vor allem auf zwei Dinge zurückzuführen. Zum einem wird die Abwärme der Abgase durch die sogenannte Brennwerttechnik besser genutzt. Zum anderen fällt die Regelung immer präziser aus – so wird der Kessel nur bis zu jener Temperatur betrieben, die wirklich benötigt wird. Bei der Viessmann Vitotronic 200 handelt es sich um ein besonders durchdachtes Steuerungssystem, welches eine präzise Abstimmung aller Componenten ermöglicht.

Eine Besonderheit der Viessmann Vitotronic 200 Liegt in der Universellen Anwendungsmöglichkeit. Egal ob Kleinkessel, Wandgeräte, Mittelkessel oder Erdwärmeheizung – das System kommt mit einer Leistungsspanne von 1,5 bis 2.000 kW zurecht.

Zur Bedienung müssen Sie allerdings kein ausgewiesener Heizungsfachmann sein. Das Menu lässt sich, vereinfacht durch die mehrzeilige Klartextanzeige, intuitiv steuern. Vor einigen Jahren war es noch notwendig, die Bedeutung bestimmter Symbole zu kennen. Sollten Sie einmal nicht weiter wissen, kann eine Hilffunktion die meisten Fragen schnell klären. So wird in der Regel nicht einmal mehr eine Bedienungsanleitung benötigt.

Die Heizungssteuerung war vor einigen Jahren noch auf die Regelung der Kesseltemperatur und die Nachtabsenkung bestimmt. Die Viessmann Heizungssteuerung Vitotronic 200 zeigt Ihnen aber nicht nur die Schaltzeiten auf Wunsch grafisch an, sondern auch den Solarertrag oder die Heizkennlinie. Letztere zeigt, wie die Kesseltemperatur an die Außentemperatur gekoppelt ist. Je geringer die Differenz zwischen Außentemperatur und gewünschter Innenraumtemperatur, desto geringer ist die notwendige Aufheizung. Eine niedrige Kesseltemperatur sorgt dafür, dass auch die Wärmeverluste Moderat Ausfallen.

Automatische Steuerung spart kostbaren Brennstoff

Dabei werden je nach Heizkessel verschiedene Steuerungen angeboten, die sich hinsichtlich der Ausstattung unterscheiden. Die Viessmann Vitotronic 200 KO1B verfügt beispielsweise über eine Speichertemperaturregelung sowie ein integriertes Diagnosesystem bei Störungen. Dabei lassen sich zudem die Heizkennlinien und Zeiträume für die Trinkwassererwärmung und den Heizkreislauf getrennt regeln. Die Umstellung zwischen Sommer- und Winterzeit geschieht Automaticisch.

Die Steuerung ist bei einigen Online-Shops für 1.000 Euro erhältlich, was zunächst nicht wie ein Schnäppchen klingen dürfte. Sie sollten in diesem Zusammenhang aber berücksichtigen, dass die Ersparnis durch eine effiziente Steuerung über die Jahre durchaus beträchtlich ausfallen dürfte – die Vitotronic macht sich somit langfristig bezahlt.

Heizungssteuerung in das «Smart Home» integrieren

Eine weitere Besonderheit der Viessmann Vitotronic 200 ist die Ausstattung mit Zubehör wie einer Fernbedienung samt Display. Die Fernbedienung überwacht und reguliert die Temperatur in einzelnen Räumen ähnlich wie bei einem Funkthermostat. Doch durch die Интеграция в систему Heimautomation kann auch diese technische Lösung überflüssig werden:

Das Viessmann «Умный дом» erlaubt die Einbindung in das heimische Netzwerk. Dadurch ist eine Steuerung для App mit dem em eigenen Smartphone möglich. Der Nutzen ist beträchtlich – ist beispielsweise ein Fenster geöffnet oder die Temperatur zu hoch eingestellt, bleibt die Energieverschwendung nicht unbemerkt.

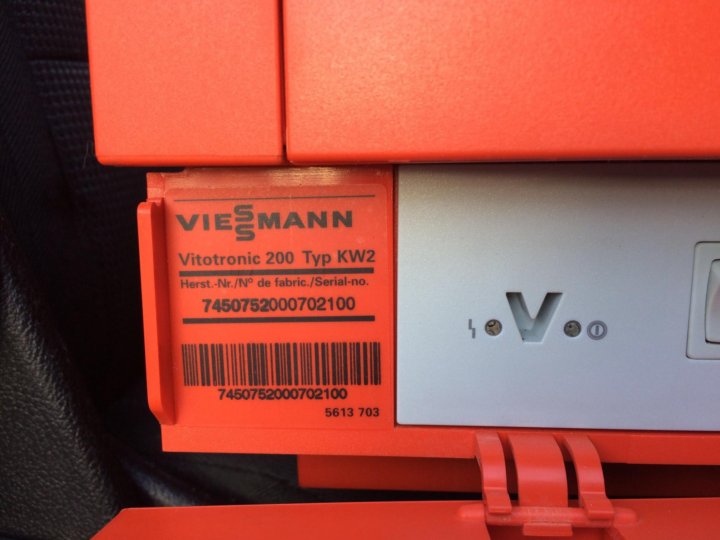

Vitotronic 200 KW2: Ganzheitliche digitale Steuerung seit über zehn Jahren

Der Name für das System hat dabei bereits eine gewisse Tradition. Hinter der Bezeichnung Vitotronic 200 KW2 verbirgt sich eine ältere Anlage, welche noch keine grafische Darstellung der Heizkennlinien ermöglicht.
