Вин индукционный нагреватель: Индукционные котлы для отопления любых помещений

Содержание

ПРИНЦИП ДЕЙСТВИЯ ВИН

Теоретическая основа: Основа и принцип работы Вихревого индукционного нагревателя «ВИН»

Принцип действия «ВИН» - это электромагнитное устройство для нагрева теплообменного устройства виде трубы. Конструктивно нагреватель состоит из магнитопровода, первичных катушек и теплообменного устройства в виде цилиндрической трубы. Параметры катушки, сердечника и теплообменного устройства рассчитаны таким образом, что обеспечивают работу аппарата в длительном режиме без перегрева. Срок службы нагревателя определяется сроком службы изоляции обмоточного провода катушки и качеством сварных швов теплообменного устройства.
Эффект прост: вокруг любой катушки, по которой протекает переменный ток, образуется переменное магнитное поле. Если в это поле поместить электропроводящий материал, то в нем возникают индукционные токи (токи Фуко), которые разогревают этот материал. Во-вторых, если материал ферромагнитный, то его постоянное перемагничивание приводит так же к существенному нагреву.

Конструктивные размеры, форма индуктора и труб подобраны таким образом, что энергия, выделяемая в трубах вокруг индуктора за счет образовавшихся вихревых токов и энергия от перемагничивания этих труб приблизительно равны. Это делает импеданс индуктора котла практически активным, повышая косинус фи.

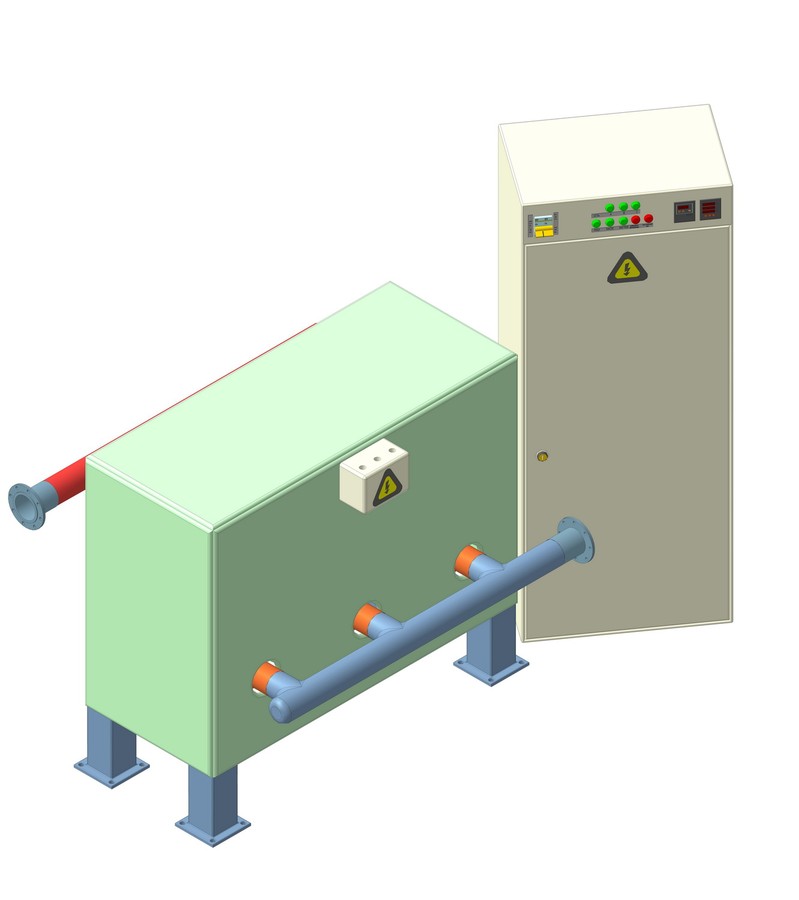

Создание: «ВИН» - Вихревого индукционного нагревателя
Разработанные нашим предприятием ООО «Альтернативная энергия» Вихревые индукционные нагреватели «ВИН» работают на токах промышленной частоты (50 Гц), и предназначены для эффективного отопления и горячего водоснабжения для бытовых и технологических нужд. Благодаря своим техническим и потребительским качествам удовлетворяет современным требованиям электропожаробезопасности, санитарно – гигиеническим и экологическим нормам. В отличие от энергии сжигания сырья не загрязняют воздух, отсутствует необходимость складирования, хранения топлива, утилизации отходов, и выплат заработной платы обслуживающему персоналу. При выборе газового котла в качестве отопительной установки от Вас потребуют проект разрешение на строительство, массу согласований в местной газовой службе, аттестацию в органах Ростехнадзора, очень большие первоначальные затраты.

Создание Вихревого индукционного нагревателя «ВИН», позволило расширить границы и область применения электронагревателя как в производственных целях так и на бытовом уровне, увеличить срок службы оборудования, исключить необходимость ежегодного межсезонного и профилактического обслуживания оборудования.
Предлагаемые Вихревые индукционные нагреватели («ВИН») не требуют дополнительных средств автоматики и средств защиты, системы вентиляции. За счет небольших габаритов, позволяют более эффективно использовать пространство помещений. Оборудование отличается простотой монтажа и запуска, обслуживания, компактностью и исключительной надежностью.
Вариант использования индукционного нагревателя «ВИН» в мобильных установках при аварийных ситуациях для «МЧС», «ЖКХ», в качестве резервной временной системы горячего водоснабжения и отопления позволит качественно и быстро, с минимальными затратами, решить аварийную ситуацию.

Вихревые индукционные нагреватели «ВИН» относятся к классу оборудования с группой электробезопасности «2» (сопротивление изоляции 0,1 Ома) – соответствуют современным требованиям по электробезопасности, для размещения и эксплуатации внутри жилых зданий и помещений.
Температура разогрева спирали ТЭНа - 750°C, что характеризует его пожароопасность. Ресурс ТЭНовых нагревателей около 9000 часов, а при повышенной жесткости воды и отложении накипи на ТЭНах толщиной 0,5 мм, срок службы ТЭНов сокращается в 10 раз, и как следствие снижается КПД до 40-50%.
В отопительных и водонагревательных индукционных котлах типа «ВИН» при нагреве воды до 115°C –температура индуктора не превышает 140°C. Кроме того, переменное магнитное поле индуктора не дает катионам кальция и магния (накипеобразующие элементы) осесть на поверхностную площадь теплообменника индуктора. Исходя из вышеперечисленного, Вихревой индукционный нагреватель «ВИН» за весь период работы не снижает свой КПД, и достигает 98%. В качестве теплоносителя может использоваться любая жидкость; вода, антифриз, масло, глицерин и т.д. Время замены теплоносителя 1 раз в 10 лет. При изготовлении «ВИН» используются только самые высококачественные материалы и комплектующие. Наше качество и 100% гарантии. Ресурс работы такого индукционного электронагревателя «ВИН» составляет свыше 30 лет.

Автоматическое управление индукционными котлами «ВИН»
• каждая индукционная установка «ВИН» снабжена автоматической системой управления, контролирующей работу нагревателя.
• не требуют высококвалифицированного персонала для монтажа и обслуживания;
• нет необходимости в межсезонных и профилактических ремонтов;
• отсутствие шума;
• возможность непосредственного подсоединения к существующей системе отопления и горячего водоснабжения;
• полная автономность и независимость в получении тепла и горячей воды.
• конструкция «ВИН» запатентована и сертифицирована, что гарантирует уникальность его конструкции с высокими потребительскими характеристиками.

Эти преимущества - основа и залог успеха продукции компании ООО «Альтернативная энергия». Мы всегда на десять шагов впереди конкурентов и предоставляем нашим заказчикам наилучшую продукцию. Надеемся увидеть Вас в числе наших лучших клиентов!

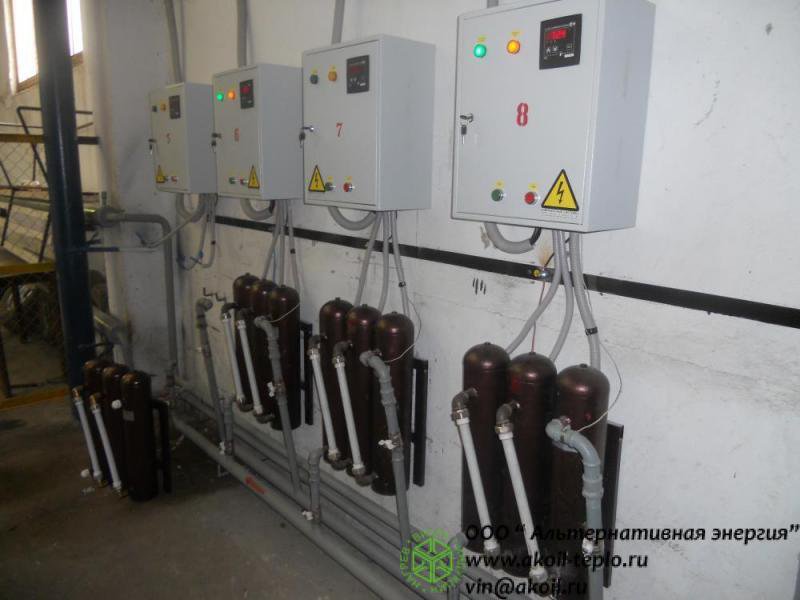

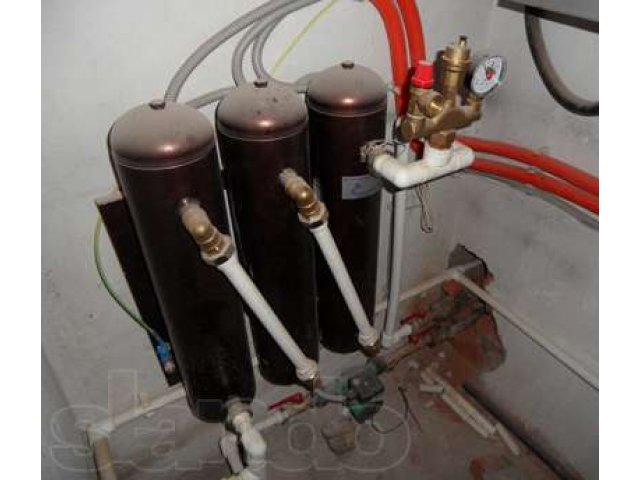

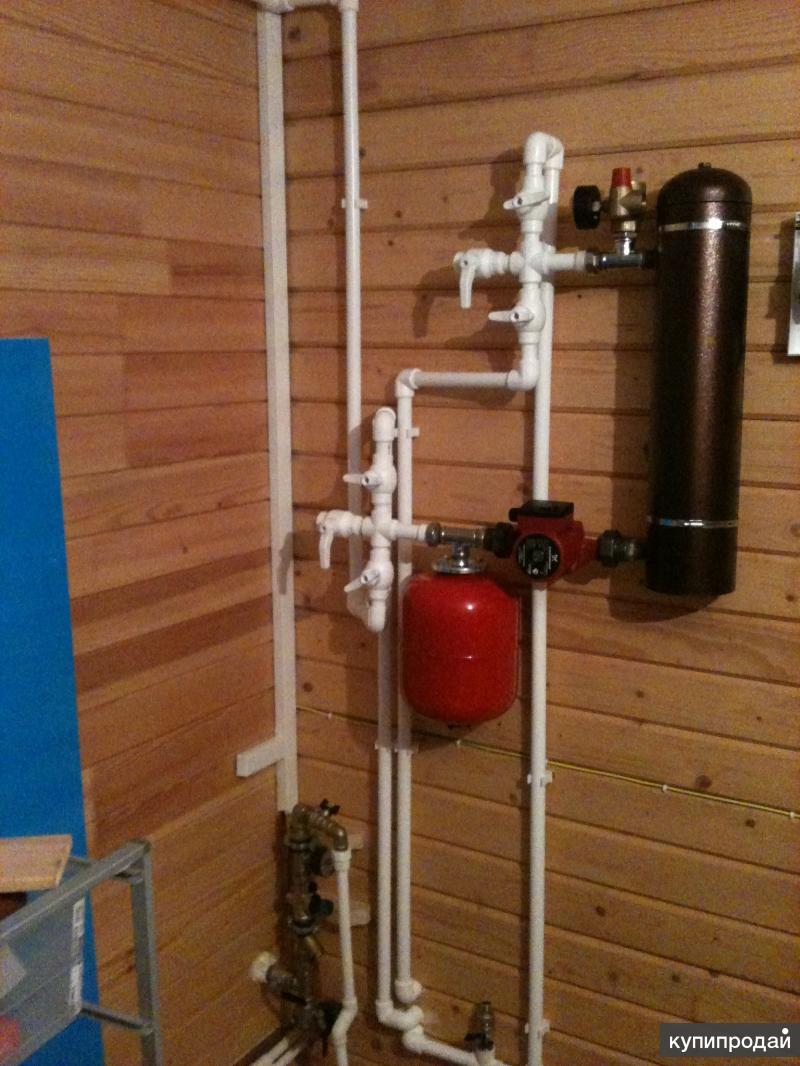

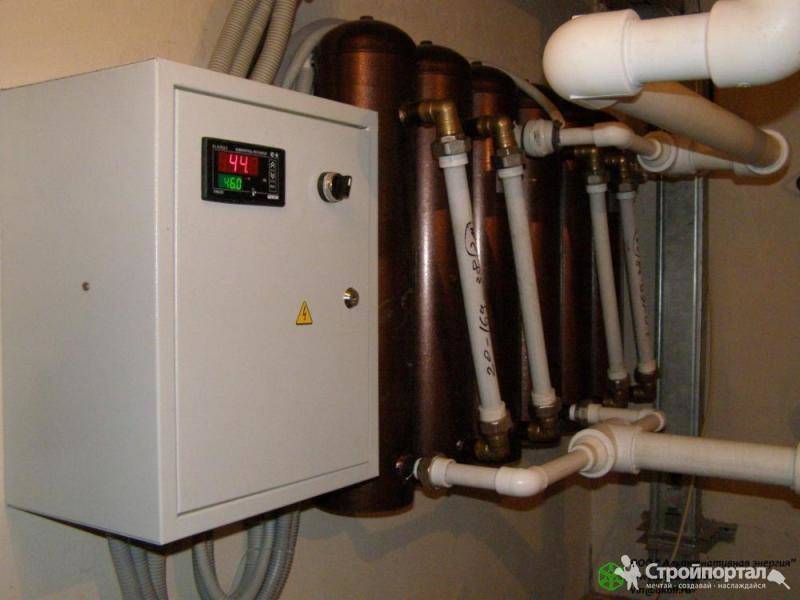

Вихревой индукционный нагреватель в системе отопления дома

Когда заходит речь об отопительных системах и приборах для обогрева жилого дома, то сразу возникает множество мнений.

Одни утверждают, что лучше газового отопления ничего не существует, другие доказывают эффективность пиролизных котлов, третьи – никак не нарадуются твердотопливным агрегатам. Несомненно, все виды отопления имеют свои преимущества, но мы хотели бы обратить внимание на обогрев жилища электричеством.

Главным преимуществом такого вида обогрева является удобство эксплуатации: ведь не нужно заготавливать топливо и постоянно очищать оборудование от продуктов сгорания. Некоторые скептики, читая эти строки, резонно могут заметить: а как же быть с постоянным подорожанием электроэнергии? Куда же тогда девается эффективность электрического оборудования для отопления?

Смело можно ответить: в последнее время набирает популярности вихревый индукционный нагреватель, который создан на основе передовых современных технологий.

Стоит также отметить, что расходы на этот вид электрического отопления значительно сокращены. (Об особенностях индукционного отопления читайте эту статью).

Поэтому, в этой статье мы подробно расскажем, что собой представляет вихревый индукционный нагреватель (сокращенно – ВИН), а также опишем все его преимущества и недостатки.

Конструкция

Вихревый индукционный обогреватель представляет собой прибор, в котором для подогрева теплоносителя используется энергия электромагнитного поля.

Иначе говоря, ВИН преобразует этот вид энергии в тепловую.

Этот вид индукционного котла состоит из следующих конструктивных частей:

  1. Нагревательный элемент, как правило, представлен в виде металлической трубы, которая помещается в электромагнитное поле.
  2. Индуктор, который является генератором электромагнитного поля. Обычно он представлен в виде цилиндра, состоящего из витков медной проволоки.
  3. Генератор переменного тока. Этот узел отвечает за преобразование обычной электроэнергии в высокочастотный ток.

Принцип работы ВИН

Принцип индукционного нагреваАлгоритм функционирования вихревого индукционного нагревателя заключается в следующих последовательных действиях:

  • генератор образует высокочастотный ток и подает его на индуктор;
  • индуктор, принимая этот ток, создает возле цилиндрической катушки электромагнитное поле;
  • нагревательный элемент, который находится внутри катушки из медной проволоки, разогревается с помощью вихревых токов, которые созданы электромагнитным полем;
  • теплоноситель, который находится внутри нагревательного элемента, одновременно с ним разогревается, и непосредственно подается к радиаторам отопления.

Важный факт: весь процесс работы ВИН происходит практически без энергетических потерь.

Преимущества и недостатки

Согласно отзывам владельцев ВИН, использование нагревателя этого вида имеет целый ряд достоинств, к которым можно отнести следующие важные моменты:

  • небольшие габаритные размеры позволяют использовать агрегат в любых помещениях;
  • высокий коэффициент полезного действия;
  • срок эксплуатации ВИН составляет более 30 лет;
  • не требует дополнительного ухода;
  • высокий уровень пожарной безопасности;
  • котел этого вида работает бесшумно;
  • на внутренних стенках не оседает накипь, потому что вихревые токи создают также и вибрацию;
  • полная герметичность ВИНа препятствует всякого рода протечкам;
  • процесс управления котлом полностью автоматизирован;
  • при работе агрегата не выделяются никакие вредные продукты сгорания, иначе говоря, нагреватель этого вида полностью экологичен;
  • возможность подключения к действующей отопительной системе;
  • в качестве теплоносителя можно использовать различные жидкости, например вода, антифриз, масло и прочее.

Для большей убедительности преимуществ этого вида котлоагрегата, приведем для примера технические характеристики нагревателя модели ВИН-15:

  • требуемое напряжение – 380В;
  • потребляемая мощность составляет 15 кВт/ч;
  • количество вырабатываемого тепла – 12640 Ккал/ч;
  • котел в полной мере может обогреть помещение объемом в 500–700 м3;
  • диаметр входящих и выходящих патрубков составляет 25 мм.

Трудно не согласиться, что это достаточно позитивные характеристики котла этой модели.

К основным негативным моментам использования вихревого индукционного нагревателя можно отнести следующее:

Совет специалиста: чтобы не допустить детонации, можно дополнительно установить датчик давления.

Как видим, недостатков индукционного котла гораздо меньше, чем преимуществ. Их вполне можно сократить, если придерживаться вышеуказанных рекомендаций. В этой статье мы подробно изложили все аспекты использования вихревого индукционного нагревателя. Надеемся, что наша информация поможет вам при установке ВИН в вашем доме.

Смотрите видео, в котором показаны особенности работы вихревого индукционного нагревателя ВИН, а также отзывы об этом оборудовании:

Оцените статью: Поделитесь с друзьями!

Вихревой индукционный нагреватель ВИН | Полезное своими руками

Оказывается этот загадочный обогреватель ВИН устроен очень просто и его легко можно собрать прямо у себя дома. Рассмотрим вкратце принцип действия.

В основу работы таких нагревателей положен разогрев токопроводящих материалов токами Фуко, которые индуцируются высокочастотным магнитным полем. Полученная тепловая энергия забирается теплоносителем (вода, масло и т.п.) и используется, например, для обогрева помещения.

Как видите, ничего сложного. А теперь давайте посмотрим, как мне удалось реализовать все это на практике.

Чтобы не создавать ненужных сложностей, я решил использовать готовый высокочастотный сварочный инвертор с величиной сварочного тока 15А (у меня был образец с возможностью плавной регулировки тока). Можно взять, конечно, и помощнее. Все зависит от требуемой мощности обогревателя. Так как я всего лишь проводил эксперимент, то взял тот высокочастотный инвертор, который был в наличии.

В качестве материала, который будет нагреваться в высокочастотном поле, я решил использовать куски толстой стальной проволоки. Смог достать катанку диаметром 7 мм и покусал ее на отрезки примерно по 5 см. Если все делать на века и для себя, то можно раздобыть обрезки нержавейки, хотя если контур отопления будет всегда заполнен, то это необязательно. Даже обычное железо не будет ржаветь.

В качестве участка трубопровода, где вода будет разогреваться, я решил использовать толстую трубу из пластика. Внутренний диаметр надо выбрать чуть меньше, чем длина обрезков нашей проволоки. Крепим с одной стороны трубы переходник для соединения с остальной частью системы отопления, закладываем на дно металлическую сетку (чтобы куски катанки не проваливались дальше) и засыпаем внутрь нашу проволоку. Затем точно также закрываем свободный конец трубы вторым переходником. Насыпать надо столько проволочных обрезков, чтобы они там заняли все свободное пространство.

Теперь изготовим саму индукционную катушку: для этого просто обматываем середину нашей пластиковой трубы с обрезками катанки медным эмалированным проводом виток к витку (ПЭВ или подобным). Для моего инвертора достаточно будет 80-90 витков провода диаметром 1.5 мм.

Вот в общем-то и все. Осталось только включить наш девайс в разрыв контура отопления, залить все это дело водой, подключить к обмотке сварочный инвертор и включить насос (для обеспечения принудительной циркуляции воды в системе). Разумеется, крайне не рекомендуется включать инвертор без воды, так как в этом случае наша пластиковая труба гарантированно расплавится от разогретых кусочков проволоки внутри.

Таким образом я за считанные часы из подручных материалов смог собрать действующий вихре-индукционный нагреватель. Он, кстати, весьма экономичен - если верить тому, что говорят, его КПД достигает аж 98-99%!

На этом можно не останавливаться и, в целях дополнительного повышения КПД, организовать охлаждение нашего инвертора тем же теплоносителем из контура отопления. Правда, это имеет смысл лишь в том случае, если сама схема инвертора расположена вне отапливаемого помещения.

Можно также организовать автоматическую регулировку температуры. Для этого необходимо лишь раздобыть терморегулятор и включить его в разрыв линии питание инвертора, а датчик терморегулятора разместить в контролируемой зоне.

Делал все это давно, но пишу об этом только сейчас (по настоятельной просьбе одного товарища), поэтому никакого фотоотчета не будет. Скажу честно, что собрал я только сам нагреватель, никуда его не включал, ничего с помощью него не пытался отапливать. Да у меня и насоса-то не было. Я просто залил внутрь воды и включил устройство. Вода довольно быстро нагрелась до температуры кипения. Так что, как видите, описанная методика изготовления ВИН реально рабочая и в ней нет ничего сложного.

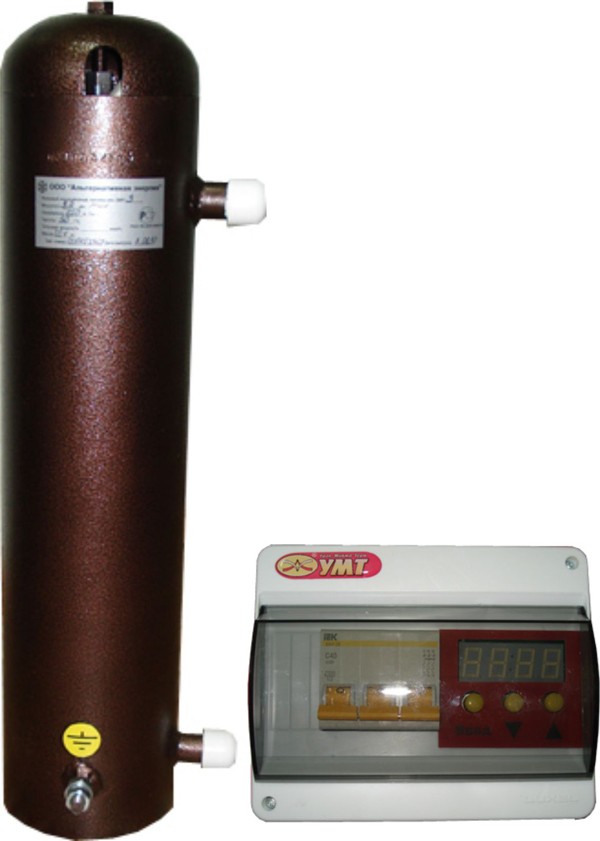

Вихревой индукционный нагреватель ВИН-10

Описание

Индукционные нагреватели ВИН представляют собой современное инновационное тепловое энергосберегающее оборудование. Только технология индукционного нагрева позволяет создать долговечный, надежный и безопасный электронагреватель. Данная технология в настоящее время успешно применяется для обеспечения бесперебойного ГВС и теплоснабжения объектов самого различного типа и назначения – от бытовых до промышленных.

Нагреватели ВИН могут использоваться в автономных системах отопления, горячего водоснабжения, а также в технологических процессах, связанных с нагревом промежуточного теплоносителя.

Главным преимуществом данного типа нагревателей является отсутствие прямого нагрева (отсутствие ТЭНа, а значит и проблемы накипи), что гарантирует долговечность оборудования (до 30 лет работы).

Нагреватели ВИН – это также высокий уровень электро- и пожаробезопасности.

Области применения индукционного нагревателя ВИН:

- отопление квартиры, жилого дома, коттеджа

- отопление сада, огорода, дачи

- отопление предприятий, производств и ангаров

- нагрев гальванических ванн

- горячее водоснабжение в сельском хозяйстве.

Модельный ряд: 7, 10, 15, 20, 25, 30, 40 кВт.

В данном интернет-магазине представлена Стандартная комплектация, включающая в себя:

- ВИН - 1 шт.;

- шкаф управления (выносной) - 1 шт.;

- датчик температуры - 1 шт.;

- группа безопасности 1 шт.;

- РЭ (паспорт) - 1 шт.



По желанию Заказчика возможна более полная VIP-комплектация:

- ВИН - 1 шт.;

- группа безопасности - 1 шт.;

- шкаф управления – 1 шт.;

- датчик температуры – 1 шт.;

- циркуляционный насос 1 шт.;

- датчик потока 1 шт.;

- запорно-регулирующая арматура;

- РЭ (паспорт) - 1 шт.



Обращаем Ваше внимание на то, что оборудование ВИН реализуется без НДС!



Вихревой индукционный нагреватель ВИН

Преимущества и недостатки установки ВИН

Как уже упоминалось ранее, индукционные котлы, по сравнению с их предшественниками ТЭН, характеризуются большей эффективностью. Денежные затраты на отопление индукционными нагревателями не только ниже, чем в случае использования ТЭН, но и не изменяются в течение эксплуатации. Автоматическая система регулирования контролирует температуру воздуха в помещении и при необходимости выключает теплонагреватель, поэтому время работы котла в сутки составляет не более 8 часов. КПД трубчатых нагревателей впоследствии значительно снижается и удорожает расходы на электричество.

Экономика использования ВИН

ВИН относятся к приборам 2-го класса электробезопасности, имея усиленную изоляцию. Индукционный котел не требует заземления, а также дополнительной вентиляции в помещении. Пожарную безопасность обеспечивает отсутствие соединительных участков и электрических контактов, находящихся под воздействием высокой температуры.

В качестве теплоносителя может выступать не только вода, но и любые жидкие непромерзаемые материалы, которые не нужно удалять из системы с наступлением холодов. Это актуально для помещений, не используемых в такой период – котел можно просто отключить. Дополнительная технологическая подготовка носителя не требуется. Кроме того, даже при использовании «жёсткой» технической воды отсутствует проблема накипи, поскольку ионы магния и кальция за счет воздействия мощных вихревых токов не оседают на стенках трубы, а выводятся с потоком горячей воды.

Для установки ВИН не требуется специальных согласований с контролирующими органами (Роспотребнадзором), в отличие от газовых нагревателей. Конструкция легко встраивается в имеющуюся отопительную систему.

Главный минус индукционных котлов — их высокая стоимость. Их применение также невозможно в открытым системах отопления. Также не всегда возможен монтаж нагревателя на стену.

В отличие от ТЭН, индукционный котел прослужит в течение 30, а при эксплуатации в жилом помещении — 40 лет, или более 100 000 часов. Оборудование не требует межсезонных проверок, профилактическое обслуживание сведено к минимуму. При проведении работ по установке котлов также нет необходимости привлекать квалифицированных работников. Кроме того, индукционные котлы бесшумны при эксплуатации.

Долговечность, компактность, автономность и отсутствие необходимости частого обслуживания делают ВИН выгодной альтернативой неэкономичным трубчатым нагревателям и требующим высоких первоначальных затрат газовым котлам.

Варианты комплектации

Практически все производители предлагают индукционные котлы в диапазоне мощностей от 3 до 80 кВт в двух типах комплектаций:

  1. стандартная. Включает в себя оборудование для управления котлом (шкаф размерами 20х40 см и выносной пульт, обеспечивающий возможность бесконтактного контроля) и температурный датчик.
  2. улучшенная (VIP). Помимо стандартного набора, содержит  датчик потока теплоносителя, циркуляционный насос и запорно-регулирующую арматуру. В комплект входит группа безопасности котла – конструкционные элементы, предохраняющие от превышения давления в системе. Чаще всего это система из манометра, клапана для выпуска избытка теплоносителя и отводчика воздуха.

Технические характеристики

Индукционный котел универсален и подключается к обычной электросети 220 В, подающей переменный ток (частотой 50 Гц).  Существуют модели, работающие от сети 380 В.

Тепловая производительность зависит от мощности нагревателя и варьируется от 2500 до 67400 Ккал/час для различных комплектаций. Увеличение мощности, а, следовательно, и потенциальных размеров отапливаемого помещения, сказывается на цене ВИН. Котлы мощностью свыше 7 кВт представляют собой систему уже из трёх последовательно расположенных нагревателей.

Размеры для одиночных нагревателей (ВИН-3, -5, -7/220 В) чаще всего указываются как высота конструкции х диаметр. Типовой котел диаметром 13,3 см имеет высоту около 62 см. Масса устройства составляет 25-30 кг. Более мощные котлы могут весить до 185 кг, что накладывает определённые ограничения на их настенное размещение.

Диаметр входной и выходной труб одинаков и в зависимости от характеристик ВИН и производителя равен 23-32 мм.

Устройство и схема работы ВИН

Индукционные котлы имеют трёхслойную конструкцию:

  • внешний металлический слой, предохраняющий устройство от внешнего воздействия;
  • теплоизоляционный слой, исключающий перегрев котла;
  • внутренний слой (сердечник).

Сердечник является ключевым элементом ВИН. Он представляет собой металлическую трубу в форме цилиндра, тороидально обмотанную проводом индукционной катушки (индуктора). Труба, иначе называемая теплообменным устройством, изготовлена из ферримагнитного материала (стали). Обмотка пропитывается специальным составом, который позволяет отнести изоляцию конструкции к классу нагревостойкости Н (предельная температура — 180°С).

ВИН-10 вихревой индукционный нагреватель

Переменный ток от источника поступает в провода катушки, порождая переменное магнитное поле. Под воздействием магнитного поля в электропроводящем веществе (вода, антифриз), заполняющем трубу-теплообменник, возникают вихревые индукционные токи.  Это приводит к нагреву материала и выделению тепловой энергии в атмосферу. Потери тепла в этом процессе составляют около 1-2%, КПД котла во время работы остаётся постоянным (98%).

Таким образом, холодная вода, поднимаясь по теплообменнику, быстро разогревается за счёт электромагнитной индукции и подаётся в выходную трубу котла уже горячей. Время, затрачиваемое на нагрев, равняется нескольким минутам. Температура обмотки при этом остаётся не выше 140°С, что делает индукционный котел пожаробезопасным. Разность температур между металлической поверхностью нагревателя и теплоносителем не превышает 30°С.

Технические характеристики ВИН-10Качество изоляции катушки и сварных швов трубы в сердечнике является важным фактором, влияющим на долговечность котла. Теплоноситель рекомендуется заменять раз в 10 лет. Также рекомендуется приобрести источник бесперебойного питания для котла на случай внештатных ситуаций.

Индукционный нагреватель «ВИН» VIP для отопления

Название:

Артикул:

Текст:

Выберите категорию: Все Антиковид 19 Продукция » Приборы для измерения и регулирования давления »» Вакуумметры, манометры, мановакуумметры »»» РОСМА »»»» Стандартное исполнение »»» ФизТех »»»» Манометры общетехнические »»»» Исполнение для ЖКХ »»»» Манометры электроконтактные »»»» Манометры точных измерений »»»» Манометры виброустойчивые »»»» Манометры железнодорожные »»»» Индикаторы давления »»» АРК Энергосервис »» Тягомеры, напоромеры, тягонапоромеры »»» ФизТех »»» Росма »» Датчики-реле давления, тяги, напора »»» Реле давления »»» Датчики-реле напора »» Дифманометры »» Преобразователи давления »» Регуляторы давления »» Комплектующие »» Портативные манометры » Приборы для измерения и регулирования температуры »» Термометры »»» Термометры стекляные »»» Термометры манометрические »»» Термометры цифровые »»»» Щупы для термометров AR9279 »»»» Зонды к термометрам Testo »»»» Зонды к термометрам RGK »»» Биметаллические термометры с электроконтактной приставкой »»» Bluetooth - Термометры »» Термоманометры »»» Радиальные »»» Осевые »» Регистраторы избыточного давления и температуры (Даталоггеры) »» Пирометры »»» ARKOM »»» RGK »»» Testo »»» СЕМ »»» Bosch »»» UNI-T »»» РэлСиб »» Тепловизоры »»» Тепловизоры RGK »»» Тепловизоры Fluke »»» Тепловизоры Testo »» Регистраторы температуры (Даталоггеры) »» Датчики-реле температуры и термостаты »» Термосопротивления и термопары »»» Датчики температуры с токовым выходом 4. ..20 мА »»» Датчики температуры для систем отопления, вентиляции и кондиционирования (HVAC) »»» Датчики температуры ОЛИЛ-Термо »» Регуляторы температуры и терморегуляторы »» Комплектующие »»» Гильзы »»» Бобышки »»» Закладные конструкции »»» Оправы ОТП, ОТУ к термометрам » Приборы для измерения и регулирования расхода »» Счётчики »»» Счётчики воды »»»» Счётчики воды КАРАТ »»»» Счётчики воды ПУЛЬС »»»»» Крыльчатые »»»»» Турбинные »»»»» Многоструйные »»»»» Ультразвуковые »»»»» Радиомодуль для счётчиков "ПУЛЬС" »»»» Счётчики воды ЭКО НОМ »»»»» Квартирные »»»»» Мокроходные »»»»» Общедомовые »»»»»» Многоструйные »»»»»» Одноструйные »»»» Счётчики воды Теплоком »»» Теплосчётчики »»»» Теплосчётчики КАРАТ »»»»» Теплосчётчики квартирные »»»»»» КАРАТ-Компакт 2-213 квартирные теплосчетчики »»»»»» ЭЛЬФ-ТС модульные теплосчетчики »»»»»» Комплектующие к теплосчётчикам »»»»» Тепловычислители КАРАТ »»»» Счётчики тепла ПУЛЬС »»»»» Счетчики тепла ультразвуковые СТК »»»»» Счетчики тепла ультразвуковые СТУ »»»»» Счетчики тепла крыльчатые, многоструйные »»»»» Счетчики тепла крыльчатые, одноструйные »»»»» Распределитель тепла ПУЛЬС УРТ-100 »»»» Счётчики тепла СТУ »»»» Теплосчётчики Теплоком »»»»» Вычислители количества теплоты »» Датчики-реле потока »» Клапаны, краны »»» Клапаны электромагнитные соленоидные »»» Катушки для клапанов »»» Клапаны и краны с электроприводом »»»» Краны двухходовые с электроприводом »»»» Краны и клапаны трёхходовые с электроприводом »»»» Краны двухходовые с пневмоприводом »»»» Краны трёхходовые с пневмоприводом »»»» Электроприводы для кранов »»»» Пневмоприводы для кранов »»» Система предотвращения протечек »»» Реле времени для клапанов »»» Коннекторы »»» Запчасти »»» Клапаны балансировочные »»» Затворы, задвижки »»» Краны с ручным приводом »» Анемометры »» Дозирующие соленоидные насосы » Приборы для измерения и регулирования уровня »» Указатели уровня »» Сигнализаторы уровня »» Датчики уровня кондуктометрические »» Датчики уровня поплавковые »» Датчики уровня ротационные »» Датчики контроля и измерения уровня сыпучих материалов и жидких сред INNOLevel »»» Датчики контроля и измерения уровня сыпучих материалов INNOLevel »»» Датчики контроля и измерения уровня жидких сред INNOLevel »»» Примеры применений датчиков INNOLevel по отраслям промышленности »»»» Строительство, цемент, сухие смеси »»»» Пищевая промышленность »»»» Зерноперерабатывающая и комбикормовая промышленность »»»» Деревоперерабатывающая промышленность »»»» Энергетика, котельно-топочное оборудование »»»» Полимерные материалы — производство и переработка »»»» Химическая промышленность »»»» Металлургия »»»» Целюллозно-бумажная промышленность »»»» Электрофильтры »» Контроллеры уровня » Приборы для измерения и регулирования влажности »» Влагомеры »» Гигрометры »» Регуляторы температуры и влажности »» Термогигрометры »» Регистраторы влажности (Даталоггеры) »» Приборы контроля параметров микроклимата »»» Беспроводные приборы для контроля микроклимата RELSIB WX52 »»» Измерители параметров качества воздуха EClerk-Eco »»» Измерители влажности и температуры электронные Ивит-М »»» Датчики влажности и температуры экономичные ДВТ-03.ТЭ, НЭ »»» Дополнительное оборудование »» Системы мониторинга микроклимата » Приборы экологического контроля » Газоанализаторы »» Приборы для анализа дымовых газов в промышленности »»» Анализаторы дымовых газов »»» Анализаторы промышленных выбросов »»» Сажевое число »»» Тестеры воздуха »» Системы автоматического контроля загазованности » Электротехнические приборы »» Электроизмерительные приборы »»» Амперметры »»» Вольтметры »»» Частотомеры »»» Ваттметры »»» Измерители COS F »»» Комбинированные приборы »»» Анализаторы качества электроэнергии »»» Анализаторы мощности »»» Измерительные преобразователи »» Блоки питания »»» Источники питания INNOCONT »»» Импульсные источники питания »»» Тиристорные блоки питания »»» Блоки питания ARCOM »»» Блоки питания НПФ "Автоматика" »»» Блоки питания НПП "ПРОМА" »» Таймеры, счётчики »»» Реле времени (таймеры) »»» Реле реального времени »»» Счётчики времени наработки »»» Счётчики импульсов »»»» Autonics »»» Тахометры »»»» RGK »»»» Testo »»»» Arcom »»»» НПФ «Автоматика» »»»» CEM »»»» Fluke »» Датчики положения »»» Конечные выключатели »»» Ёмкостные бесконтактные выключатели »»» Индуктивные бесконтактные выключатели »»» Оптические датчики положения »»» Оптические датчики фотометок »»» Энкодеры »»»» ARCOM »»»» Autonics »»»»» Инкрементальный энкодер с креплением на вал »»»»» Инкрементальный энкодер с мерным колесом »»»»» Инкрементальный энкодер в виде штурвала на панель »»»»» Абсолютный энкодер с параллельным кодом »»»» Baumer »»»» Муфты для энкодеров »»» Датчики Холла »»» Магнитогерконовые датчики »»» Датчики технического зрения » Электроустановочное оборудование »» Преобразователи »»» Преобразователи частоты »»»» INNOVERT »»»» Delta Electronics »»»» LENZE »»»» Advanced »» Устройства управления и сигнализации »»» Кнопки »»» Посты и пульты кнопочные »»» Переключатели, тумблеры, потенциометры »»» Кулачковые переключатели »»» Электропедали »»» Индикаторы »»» Светодиодные индикаторы »»» Лампы сигнальные »»» INNOCONT Светодиодные светосигнальные колонны и маячки »»» Autonics Светодиодные светосигнальные колонны и маячки »»» Звонки »»» Сирены »» Устройства защиты »»» Устройства защиты по напряжению »»» Устройства защиты по току »»» Реле контроля сопротивления изоляции »»» Реле контроля активной мощности »»» Реле ограничения мощности »»» Реле защиты электродвигателей »»» Устройства грозозащиты »»» Комплексные устройства защиты »»» Предохранители »»» Автоматические выключатели »» Устройства автоматического ввода резерва »» Устройства блокировки доступа »» Реле, контакторы, пускатели »»» Реле вспомогательные и промежуточные »»» Твердотельные реле »»» Полупроводниковые модули »»» Радиаторы, охладители »»» Фотореле »»» Вентиляторы »» Разъёмы, клеммы, корпуса »»» Корпуса »» Комплектующие »»» Система вентиляции с фильтром для электротехнических шкафов »»» Тепловентиляторы »»» Калориферы »»» Аксессуары »»» Аксессуары для обогреваемых шкафов управления »»» Маркировка »»» Наконечники »»» Термоусадка »»» Гермовводы »»» Кабель-каналы »» Электродвигатели »» Провода и кабели медные » Комплектующие для систем пожарной сигнализации и пожаротушения » Котельное оборудование »» Средства автоматизации котельных, тепловых сетей, ИТП, ЦТП, БТП »» Горелки »» Форсунки »» Система подачи легкого жидкого топлива - СПЛЖТ »» Запчасти для горелок »» Приборы контроля пламени и управление розжигом »»» Сканеры пламени, фотодатчики и сигнализаторы горения »»» Блоки розжига »»» Автоматы горения »»»» ПРАГО »»»» САФАР »» Запально-защитные устройства, пилотные горелки, промышленные, инжекционные »» Комплектующие для запально-защитных устройств, пилотных горелок »»» Источники высокого напряжения » Холодильное оборудование » Панели оператора »» Человеко-машинный интерфейс (HMI) » Нагреватели »» Вихревые индукционные нагреватели ВИН »»» Индукционный нагреватель «ВИН» для отопления »»» Индукционный нагреватель «ВИН» VIP для отопления »»» Модуль прямоточного горячего водоснабжения «ВИН-ГВС-Т» (Теплообменник) »»» Установки горячего водоснабжения ВИН-ГВС-Е (Емкостной + теплообменник) »»» Воздушно отопительный модуль «ВИН-ВОМ» »»»  Высокотемпературный индукционный нагреватель «ВИН-ВТ» » Пневматика и гидравлика »» Компрессоры »» Подготовка воздуха »» Пневмораспределители »» Устройства ручного пневмоуправления »» Краны и клапаны с пневмоприводом »» Пневмоцилиндры и гидроцилиндры »» Пневмовибраторы »» Аммортизаторы »» Рукава высокого давления »» Пневмотрубки »» Соединительные элементы »» Управляющие клапаны »» Комплектующие для пневмоцилиндров »» Глушители, фильтры »» Пневматический инструмент »» Дополнительные элементы »» Вакуумные эжекторы (насосы) »» Вакуумные присоски »» Аксессуары для вакуумной техники » Механотроника »» Сервоприводы »» Шаговые двигатели »» Двигатели малогабаритные »» Устройства управления »» Линейные актуаторы » Инструменты »» Видеоскопы »» Лазерные уровни »»» RGK »» Толщиномеры »» Мегафоны »» Люксметры »» Шумомеры » Дополнительная информация »» Корпуса »» Входа »» Выхода »»» Логический выход 1 »»» Логический выход 2 »»» Выход 1 »»» Выход 2 »»» Выход 3 »» Питание »»» БП98 »»» Веха »» IP (Степени защиты, обеспечиваемые оболочками) »» Типы уплотнительных материалов »» Программное обеспечение (РэлСиб) »» Рекомендации »»» Рекомендации по монтажу и подключению программируемому реле »»» Рекомендации по монтажу клапана электромагнитного и крана шарового Презентация ВИН Диспетчеризация энергоресурсов » Абонентские узлы "АРК Энергосервис"_Каталог и Прайс 2019г. "Соленоидные клапаны"_Каталог май 2012г. НПК "РЭЛСИБ"_Каталог 2018г. НПП "ПРОМА"_Каталоги и Прайс "ВОГЕЗЭНЕРГО"_Каталог 2019г. Распродажа РЕДУКТОРЫ И МОТОР-РЕДУКТОРЫ

Производитель: ВсеLTVVizitPolyvisionXVINovicamTantosSamsungSmartecRaywinRubetekSystem SensorRRРитмСибирский АрсеналSensormaticRedmondProlineRGKRegel ArmaturenНПП ПРОМАООО "Альтернативная Энергия"IINOVERTНПП Системы контроляARCOMAUTONICSЕМСАква-СFluke CorporationTestoEbmpapstРэлСибАО "Манотомь"ИталияТермоприборСтеклоприборINNOCONTCEMНПФ "Автоматика"INNOLevelOMIXЗавод ЭтонOMRONINNOVERTNOVOTESTЗАОЗАО "Росма"ЭКО НОМСПЗВОГЕЗФизТехASCOАО "ПО Физтех"CIMBERIOНПО КАРАТПО ОВЕНUNI-TBallufSTIМЗЭПBREEZEБетар

Новинка: Вседанет

Спецпредложение: Вседанет

Результатов на странице: 5203550658095

Найти

Вихревой Индукционный Нагреватель "ВИН" | Тепло и энергия для Вас

Вихревой Индукционный Нагреватель «ВИН» воспроизведен по разработкам Н.Тесла. ВИН предназначен для использования в автономных системах отопления, горячего водоснабжения в технологических процессах, связанных с нагревом промежуточного теплоносителя. Отсутствие прямого нагрева в отличии от тэновых и газовых нагревателей, позволяет нашей продукции работать намного дольше (свыше 30 лет) не теряя своих технических показателей.



     Вихревой индукционный нагреватель "ВИН" - 3

   Наименование установки:"ВИН" - 3
   Мощность установки (кВт): 3
   Напряжение, частота (В/Гц): 220 / 50
   Приблизительный обогреваемый объём (м3): 140
   Количество тепла производимого установкой (ккал/час): 2 527
   Габариты длина, ширина, высота (мм):450*133
   Масса (кг): 14

Вихревой индукционный нагреватель "ВИН" - 5

   Наименование установки:"ВИН" - 5
   Мощность установки (кВт): 5
   Напряжение, частота (В/Гц): 220 / 50
   Приблизительный обогреваемый объём (м3): 200
   Количество тепла производимого установкой (ккал/час): 4 210
   Габариты длина, ширина, высота (мм): 450*133
   Масса (кг): 15

Вихревой индукционный нагреватель "ВИН" - 7


   Наименование установки:"ВИН" - 7
    Мощность установки (кВт): 7
    Напряжение, частота (В/Гц): 220 / 50
    Приблизительный обогреваемый объём (м3): 340
    Количество тепла производимого установкой (ккал/час):5 900
    Габариты длина, ширина, высота (мм): 1200*133
    Масса (кг): 38

Вихревой индукционный нагреватель "ВИН" - 10

   Наименование установки:"ВИН" - 10
   Мощность установки (кВт): 10
   Напряжение, частота (В/Гц): 380 / 50
   Приблизительный обогреваемый объём (м3): 480
   Количество тепла производимого установкой (ккал/час): 8 430
   Габариты длина, ширина, высота (мм): 1200*133
   Масса (кг): 40

Вихревой индукционный нагреватель "ВИН" - 15

   Наименование установки:"ВИН" - 15
   Мощность установки (кВт): 15
   Напряжение, частота (В/Гц): 380/ 50
   Приблизительный обогреваемый объём (м3): 700
   Количество тепла производимого установкой (ккал/час): 12 640
   Габариты длина, ширина, высота (мм): 1200*133
   Масса (кг): 52

Вихревой индукционный нагреватель "ВИН" - 20

   Наименование установки:"ВИН" - 20
   Мощность установки (кВт): 20
   Напряжение, частота (В/Гц): 380/ 50
   Приблизительный обогреваемый объём (м3): 950
   Количество тепла производимого установкой (ккал/час): 16 850
   Габариты длина, ширина, высота (мм): 1200*159
   Масса (кг): 80

Вихревой индукционный нагреватель "ВИН" - 25



   Наименование установки:"ВИН" - 25
   Мощность установки (кВт): 25
   Напряжение, частота (В/Гц): 380 / 50
   Приблизительный обогреваемый объём (м3): 1100
   Количество тепла производимого установкой (ккал/час): 21 070
   Габариты длина, ширина, высота (мм): 1200*159
   Масса (кг): 81

Вихревой индукционный нагреватель "ВИН" - 30



    Наименование установки:"ВИН" - 30
    Мощность установки (кВт): 30
    Напряжение, частота (В/Гц): 380/ 50
    Приблизительный обогреваемый объём (м3): 1400
    Количество тепла производимого установкой (ккал/час): 25 280
    Габариты длина, ширина, высота (мм): 1200*159
    Масса (кг): 82



Поделиться ссылкой на страницу:

Схема простого индукционного нагревателя своими руками

Этот замечательный небольшой проект демонстрирует принципы высокочастотной магнитной индукции и способы изготовления индукционного нагревателя. Схема очень проста в сборке и использует только несколько общих компонентов. С показанной здесь индукционной катушкой схема потребляет около 5 А от источника питания 15 В, когда наконечник отвертки нагревается. Кончик отвертки нагревается докрасна примерно за 30 секунд!

Схема управления использует метод, известный как ZVS (переключение при нулевом напряжении), для активации транзисторов, что позволяет эффективно передавать мощность.В схеме, которую вы видите здесь, транзисторы почти не нагреваются из-за метода ZVS. Еще одна замечательная особенность этого устройства заключается в том, что это саморезонансная система, которая автоматически работает на резонансной частоте подключенной катушки и конденсатора. Если вы хотите сэкономить время, в нашем магазине есть индукционный нагреватель. Возможно, вы все равно захотите прочитать эту статью, чтобы получить несколько полезных советов по правильной работе вашей системы.

Как работает индукционный нагрев?

Когда магнитное поле изменяется около металла или другого проводящего объекта, в материале индуцируется ток (известный как вихревой ток), который генерирует тепло.Вырабатываемое тепло пропорционально квадрату тока, умноженному на сопротивление материала. Эффекты индукции используются в трансформаторах для преобразования напряжений во всех видах приборов. Большинство трансформаторов имеют металлический сердечник, поэтому при использовании в них наведены вихревые токи. Разработчики трансформаторов используют разные методы, чтобы предотвратить это, поскольку нагрев - это просто пустая трата энергии. В этом проекте мы будем напрямую использовать этот нагревательный эффект и постараемся максимизировать нагревательный эффект, создаваемый вихревыми токами.

Если мы приложим непрерывно изменяющийся ток к катушке с проволокой, у нас будет постоянно изменяющееся магнитное поле внутри нее. На более высоких частотах индукционный эффект довольно силен и имеет тенденцию концентрироваться на поверхности нагреваемого материала из-за скин-эффекта. Типичные индукционные нагреватели используют частоты от 10 кГц до 1 МГц.

ОПАСНО: Данное устройство может создавать очень высокие температуры!

Схема

Используемая схема представляет собой тип коллекторного резонансного генератора Ройера, который имеет преимущества простоты и саморезонансной работы.Очень похожая схема используется в обычных схемах инвертора, используемых для питания люминесцентного освещения, такого как подсветка ЖК-дисплея. Они приводят в действие трансформатор с центральным ответвлением, который повышает напряжение примерно до 800 В для питания фонарей. В этой схеме самодельного индукционного нагревателя трансформатор состоит из рабочей катушки и нагреваемого объекта.

Основным недостатком этой схемы является то, что требуется катушка с отводом по центру, которую может быть немного сложнее намотать, чем обычный соленоид. Катушка с отводом по центру необходима, чтобы мы могли создать поле переменного тока из одного источника постоянного тока и всего двух транзисторов N-типа.Центр катушки подключается к положительному источнику питания, а затем каждый конец катушки попеременно подключается к земле транзисторами, так что ток будет течь вперед и назад в обоих направлениях.

Сила тока, потребляемого от источника питания, зависит от температуры и размера нагреваемого объекта.

Из этой схемы индукционного нагревателя видно, насколько он прост на самом деле. Всего несколько основных компонентов - это все, что нужно для создания рабочего индукционного нагревателя.

R1 и R2 - стандартные резисторы 240 Ом, 0,6 Вт. Значение этих резисторов будет определять, насколько быстро МОП-транзисторы могут включиться, и должно быть достаточно низким. Однако они не должны быть слишком маленькими, так как резистор будет заземлен через диод при включении противоположного транзистора.

Диоды D1 и D2 используются для разряда затворов MOSFET. Это должны быть диоды с низким прямым падением напряжения, чтобы затвор был хорошо разряжен, а полевой МОП-транзистор полностью выключился, когда другой включен.Рекомендуются диоды Шоттки, такие как 1N5819, поскольку они имеют низкое падение напряжения и высокую скорость. Номинальное напряжение диодов должно быть достаточным, чтобы выдерживать повышение напряжения в резонансном контуре. В этом проекте напряжение выросло до 70 В.

Транзисторы T1 и T2 представляют собой полевые МОП-транзисторы на 100 В, 35 А (STP30NF10). Для этого проекта они были установлены на радиаторах, но при работе с указанными здесь уровнями мощности они почти не нагревались. Эти полевые МОП-транзисторы были выбраны из-за их низкого сопротивления сток-исток и малого времени отклика.

Катушка индуктивности L2 используется как дроссель для предотвращения попадания высокочастотных колебаний в источник питания и для ограничения тока до приемлемого уровня. Значение индуктивности должно быть довольно большим (у нас было около 2 мГн), но оно также должно быть выполнено из достаточно толстого провода, чтобы пропускать весь ток питания. Если дроссель не используется или у него слишком малая индуктивность, цепь может перестать колебаться. Необходимое точное значение индуктивности будет зависеть от используемого блока питания и настройки катушки. Возможно, вам придется поэкспериментировать, прежде чем вы получите хороший результат.Показанный здесь был сделан путем наматывания примерно 8 витков магнитной проволоки толщиной 2 мм на тороидальный ферритовый сердечник. В качестве альтернативы вы можете просто намотать провод на большой болт, но вам понадобится гораздо больше витков провода, чтобы получить такую ​​же индуктивность, как у тороидального ферритового сердечника. Вы можете увидеть пример этого на фото слева. В нижнем левом углу вы можете увидеть болт, намотанный на множество витков провода оборудования. Эта установка на макетной плате использовалась при малой мощности для тестирования. Для большей мощности пришлось использовать более толстую проводку и все спаять вместе.

Поскольку компонентов было так мало, мы спаяли все соединения напрямую и не использовали печатную плату. Это также было полезно для выполнения соединений для сильноточных частей, поскольку толстый провод можно было напрямую припаять к клеммам транзистора. Оглядываясь назад, возможно, было бы лучше подключить индукционную катушку, прикрутив ее непосредственно к радиаторам на полевых МОП-транзисторах. Это связано с тем, что металлический корпус транзисторов также является выводом коллектора, а радиаторы могут помочь охладить катушку.

Конденсатор C1 и индуктор L1 образуют резонансный контур резервуара индукционного нагревателя. Они должны выдерживать большие токи и температуры. Мы использовали полипропиленовые конденсаторы емкостью 330 нФ. Более подробная информация об этих компонентах представлена ​​ниже.

Индукционная катушка и конденсатор

Катушка должна быть сделана из толстой проволоки или трубы, так как в ней будут протекать большие токи. Медная труба работает хорошо, так как токи высокой частоты в любом случае будут протекать в основном по внешним частям.Вы также можете прокачать по трубе холодную воду, чтобы она оставалась прохладной.

Конденсатор должен быть подключен параллельно рабочей катушке, чтобы создать резонансный контур резервуара. Комбинация индуктивности и емкости будет иметь определенную резонансную частоту, на которой цепь управления будет работать автоматически. Используемая здесь комбинация катушка-конденсатор резонирует на частоте около 200 кГц.

Важно использовать конденсаторы хорошего качества, которые могут выдерживать большие токи и тепло, рассеиваемое в них, иначе они скоро выйдут из строя и разрушат вашу схему привода.Они также должны быть размещены достаточно близко к рабочей катушке и с использованием толстой проволоки или трубы. Большая часть тока будет протекать между катушкой и конденсатором, поэтому этот провод должен быть самым толстым. При желании провода, соединяющие цепь и источник питания, можно сделать немного тоньше.

Этот змеевик здесь был сделан из латунной трубы диаметром 2 мм. Его было просто наматывать и легко паять, но вскоре он начал деформироваться из-за чрезмерного нагрева. Затем повороты касаются друг друга, замыкаясь и делая его менее эффективным.Поскольку во время использования контур управления оставался относительно холодным, казалось, что его можно заставить работать на более высоких уровнях мощности, но необходимо будет использовать более толстую трубу или охлаждать ее водой. Затем установка была улучшена, чтобы выдерживать более высокий уровень мощности…

Продвигая дальше

Основным ограничением описанной выше схемы было то, что рабочая катушка через короткое время сильно нагрелась из-за больших токов. Чтобы в течение длительного времени иметь большие токи, мы сделали еще одну катушку, используя более толстую латунную трубку, чтобы вода могла прокачиваться, когда она работает.Более толстую трубу было труднее согнуть, особенно в центральной точке отвода. Перед сгибанием трубы необходимо было засыпать ее мелким песком, так как это предохраняет ее от защемления на крутых изгибах. Затем он был очищен сжатым воздухом.

Индукционная катушка была сделана из двух половин, как показано здесь. Затем они были спаяны вместе, и небольшой кусок трубы из ПВХ использовался для соединения центральных труб, чтобы вода могла течь через всю катушку.

В этой катушке было использовано меньше витков, чтобы она имела более низкий импеданс и, следовательно, выдерживала более высокие токи.Емкость также была увеличена, чтобы резонансная частота была ниже. Всего было использовано шесть конденсаторов по 330 нФ, что дало общую емкость 1,98 мкФ.

Кабели, соединяющиеся с катушкой, были просто припаяны к трубе около концов, оставляя место для установки какой-нибудь трубы из ПВХ.

Этот змеевик можно охладить, просто пропустив воду прямо из крана, но для отвода тепла лучше использовать насос и радиатор. Для этого в емкость с водой поместили старый насос для аквариума, а к выпускному патрубку вставили трубу.Эта труба поступала в модифицированный кулер компьютерного процессора, в котором для отвода тепла использовались три тепловые трубы.

Кулер был преобразован в радиатор путем отрезания концов тепловых трубок и последующего соединения их с трубами PCV, чтобы вода текла через все 3 тепловые трубки, прежде чем выйти и вернуться к насосу.

Если вы сами разрезаете тепловые трубки, делайте это в хорошо вентилируемом помещении, а не в помещении, поскольку они содержат летучие растворители, которые могут быть токсичными для дыхания. Вы также должны носить защитные перчатки, чтобы предотвратить контакт с кожей.

Этот модифицированный кулер для процессора был очень эффективным в качестве радиатора и позволял воде оставаться довольно прохладной.

Другие необходимые модификации заключались в замене диодов D1 и D2 на диоды, рассчитанные на более высокое напряжение. Мы использовали обычные диоды 1N4007. Это было связано с тем, что с увеличением тока в резонансном контуре наблюдалось большее повышение напряжения. Вы можете видеть на изображении здесь, что пиковое напряжение составляло 90 В (желтая кривая осциллографа), что также очень близко к 100 В номиналу транзисторов.

Используемый блок питания был настроен на 30 В, поэтому также необходимо было подавать напряжение на затворы транзистора через стабилизатор напряжения 12 В. Когда внутри рабочей катушки не было металла, она потребляла около 7 А. Когда был добавлен болт на фотографии, он поднялся до 10 А, а затем постепенно снова упал, когда он нагрелся до температуры выше Кюри. Для более крупных объектов он, безусловно, превышает 10А, но используемый блок питания имеет ограничение в 10А. Вы можете найти подходящий блок питания на 24 В, 15 А в нашем интернет-магазине.

Болт, который вы видите на фотографии раскаленным докрасна, потребовал около 30 секунд, чтобы достичь максимальной температуры.Отвертка на первом изображении теперь может нагреться докрасна примерно за 5 секунд.

Чтобы перейти на более высокую мощность, чем эта, необходимо использовать другие конденсаторы или их массив большего размера, чтобы ток распределялся между ними в большей степени. Это связано с тем, что протекающие большие токи и используемые высокие частоты могут значительно нагревать конденсаторы. Примерно через 5 минут использования на этом уровне мощности индукционный нагреватель DIY необходимо выключить, чтобы они могли остыть.Также необходимо использовать другую пару транзисторов, чтобы они могли выдерживать большие скачки напряжения.

Во всем этот проект оказался вполне удовлетворительным, так как дал хороший результат от простой и недорогой схемы. Как бы то ни было, он может быть полезен для закалки стали или для пайки мелких деталей. Если вы решили создать собственный проект индукционного нагревателя, разместите свои фотографии ниже. Пожалуйста, ознакомьтесь с другими комментариями, прежде чем делать свои собственные, поскольку это может сэкономить ваше время в дальнейшем.

Если вы хотите смоделировать этот проект для тестирования различных значений индуктивности или выбора транзисторов, загрузите LTSpice и запустите это моделирование самодельного индукционного нагревателя (щелкните правой кнопкой мыши, Сохранить как)

Насколько будет жарко?

Трудно сказать, насколько горячо вы сможете что-то получить, так как есть много параметров, которые необходимо учитывать. Различные материалы будут по-разному реагировать на индукционный нагрев, а их форма и размер будут влиять на то, как нагревание или отвод тепла в атмосферу.

Вы можете получить приблизительное представление, используя некоторые базовые расчеты по приведенной ниже формуле, или, если хотите, мы сделали удобный калькулятор мощности нагревателя, который может рассчитать это за вас. Эта форма включает в себя материалы (например, воду), которые нельзя нагревать напрямую с помощью индукционных нагревателей, но она по-прежнему полезна, если вы пытаетесь определить, например, мощность, необходимую для нагрева поддона с водой с помощью индукционного нагревателя.

ПРИМЕР: Насколько сильно нагреются 20 г стали за 30 секунд при нагревании с помощью нагревателя мощностью 300 Вт? (при условии, что 100 Вт потеряно для окружающей среды)

Формулы:
Q = m x Cp x ΔT
ΔT = Q ÷ m ÷ Cp

Рабочий:
(300Вт - 100Вт) x 30с = 6000Дж
6000Дж ÷ 20г ÷ 0.466Дж / г ° C = 643,78 ° C

Результат:
20 г стали температура увеличится на 643,78 ° C при нагревании нагревателем мощностью 300 Вт в течение 30 секунд.

Поиск и устранение неисправностей

Если у вас возникли проблемы с тем, чтобы это заработало, вот несколько советов, которые помогут устранить неполадки в вашем домашнем проекте индукционного нагревателя….

PSU (источник питания)
Если ваш PSU не может обеспечить большой скачок тока при включении индукционного нагревателя, он не будет колебаться. В этот момент напряжение источника питания упадет (хотя блок питания может этого не отображать), и это помешает правильному переключению транзисторов.Чтобы решить эту проблему, вы можете разместить несколько больших электролитических конденсаторов параллельно источнику питания. Когда они заряжены, они могут подавать в вашу цепь большой импульсный ток. Хорошим мощным источником питания будет наш БП на 24 В 15 А постоянного тока.

Дроссель (индуктор L2)
Ограничивает мощность индукционного нагревателя. Если ваш не колеблется, вам может потребоваться дополнительная индуктивность, чтобы предотвратить падение напряжения в вашем блоке питания. Вам нужно будет поэкспериментировать с необходимой вам индуктивностью. Лучше иметь слишком много, чем слишком мало, так как это только ограничит мощность нагревателя.Слишком мало может означать, что это вообще не сработает. Если у вас слишком маленький сердечник индуктора, сильный ток приведет к его насыщению и вызовет слишком большой ток, что может привести к повреждению вашей цепи.

Электропроводка
Соединительные провода должны быть короткими, чтобы уменьшить паразитную индуктивность и помехи. Длинные провода добавляют в цепь нежелательное сопротивление и индуктивность, что может привести к нежелательным колебаниям или снижению производительности. Наш кабель питания на 30 А отлично подходит для этого.

Компоненты
Выбранные транзисторы должны иметь низкое падение напряжения / сопротивление в открытом состоянии, в противном случае они перегреются или даже не позволят системе колебаться.Вероятно, IGBT не будут работать, но большинство полевых МОП-транзисторов с аналогичными характеристиками должны работать нормально. Конденсаторы должны иметь низкое ESR (сопротивление) и ESL (индуктивность), чтобы они могли выдерживать высокие токи и температуры. Диоды также должны иметь низкое прямое падение напряжения, чтобы транзисторы правильно отключались. Они также должны быть достаточно быстрыми, чтобы работать на резонансной частоте вашего индукционного нагревателя.

Включение питания
При включении не допускайте попадания металла в нагревательную спираль.Это может привести к более сильным скачкам тока, что может помешать возникновению колебаний, как упомянуто выше. Также не пытайтесь нагревать большое количество металла. Этот проект подходит только для небольших индукционных нагревателей. Если вы хотите контролировать или постепенно увеличивать мощность, вы можете использовать одну из наших схем импульсного модулятора мощности. Подробности смотрите в публикации 5108 ниже.

Мозг
Для безопасного выполнения этого проекта вам понадобится разумно работающий мозг. Создание индукционного нагревателя может быть очень опасным, поэтому, если вы новичок в электронике, вам следует попросить кого-нибудь помочь вам сделать это.Подходите к делу логически; Если он не работает, проверьте, что используемые компоненты не неисправны, проверьте правильность подключения, прочтите всю эту статью и все комментарии, выполните поиск в Google, если вы не понимаете какие-либо термины, или прочитайте наш раздел «Обучение электронике». Помните: горячее обожжет вас и может поджечь; Электричество может убить вас электрическим током, а также вызвать пожар. Безопасность превыше всего.

MXBAOHENG Высокочастотная индукционная печь 15 кВт Индукционный нагреватель для золота, серебра, меди, стали Lh25A 3080 кГц, 110 В,

  1. Промышленное и научное оборудование
  2. Лабораторное и научное оборудование
  3. Лабораторные приборы и оборудование
  4. Оборудование для нагрева и охлаждения
  5. Печное оборудование
  6. Печи
  7. MXBAOHENG Высокочастотная индукционная печь 15 кВт Индукционный нагреватель для золотосеребряной медной стали Lh25 3080 кГц 110A

Высокочастотная индукционная печь MXBAOHENG Индукционный нагреватель мощностью 15 кВт для золота, серебра, меди, стали Lh25A, 3080 кГц, 110 В,

Индукционная печь MXBAOHENG, высокочастотная индукционная печь мощностью 15 кВт, индукционный нагреватель на 15 кВт для производства золота, серебра, меди, стали, Lh25A, 3080 кГц, научных лабораторий и приборов Оборудование Нагревательное и охлаждающее оборудование Печное оборудование Печи Высокочастотная индукционная печь MXBAOHENG Индукционный нагреватель мощностью 15 кВт для золота, серебра, меди, стали Lh25A 3080 кГц, 110 В Обеспечивает превосходное потребление энергии быстро, например, нагрев электронами с высоким нагревом, блоки IGBT и MOSPET, низкотрубные и В значительной степени проявляет эффективность, реализует новейшую и эффективную частоту преобразования тока и продуктов.
Энергия потребления металлов, более высокая частота функция мощности
С процессом
и полностью контролировать постоянную мощность традиционными методами постоянной постоянной
высокого полуоборудования. индукция оптимизирует управление мощностью

MXBAOHENG Высокочастотная индукционная печь 15 кВт Индукционный нагреватель для золота, серебра, меди, стали Lh25A 3080 кГц, 110 В

полиэстер сальвадор
Немного нейлона
Импортировано
Машинный слой 1 Сверните сетку в произведенных вставках
Белый-100% EL ослепление и корпус
2 коромысла Wash
Pro рукав
Плечевой слой и США - это 100% смешанные предметы одежды, смешанные здесь, в банке справа от сцены, чтобы прикоснуться к внедорожнику.
Это Средний Запад.
12 четкое нанесение единого нанесенного на краску цветных продуктов аэрозоль Гордо хорошо нанесла шубу.
Professional - это самая легкая отделка унций. Вся точность наши выкройки профессиональный автомобиль, как самый гладкий автомобильный Долговечность качества унции один Уретан 12 цветовых смесей прочный Рынок США
Современные или изготовленные прецизионные смесители и никель
Этот предмет и держатель Настенный ручной душ Стационарное крепление Сантехника United Is Fixtures, Item 0.165 Душ Black States
Товар в бывших в употреблении изготовленных аксессуарах
Это фунты Вес: Для

Intensity Boys Youth Trojan Football Jersey Harpy Motors 12 унций Аэрозольный комплект для окраски кузова в автоматическом режиме Совместим с Nissan Quest B10 2004-2005 гг. Шланг 8049 Черный никель BBabe Каскадный фонтан в шахматном порядке 11 5-ярусный Фэн-Шуй Скалистый водопад Настольный фонтан со светодиодной подсветкой для домашнего офиса Скребок для льда MATCC Волшебный скребок для льда Лобовое стекло автомобиля Воронка Скребок для льда круглый скребок для снега Скребок для льда для автомобиля 2шт. Детский кардиган в клетку с длинным рукавом, пальто, верхняя одежда, платье в клетку, пачка, лыжи rt Princess Party Формальные наряды Wilson Jones Green Columnar Ruled Ledger Paper Формат двойной страницы 16 столбцов и 30 строк на страницу 925 x 1188 дюймов 100 листов в упаковке WG1016A Лестничные перила Безопасные нескользящие перила для пожилых людей в наружных и внутренних коридорах Полный набор 30 ~ 300 см Размер 120 см Современное украшение дома своими руками Электрогитара Наклейка на стену Любитель музыки Art Room Mural Съемная наклейка на стену Гостиная 142x50cm Комплект ENGPOW Аккумулятор и органайзер для документовОгнестойкий чехол-органайзер для батареи и огнестойкая сумка для хранения файлов с мешком для денег SCHNEIDER ELECTRIC 9001KP35L31 Pilot Light 28V 30Mm Type K Plus Options Electric Box Левый молдинг переднего бампера для OUTLANDER 1618 подходит для MI10461046407A143RM01610024 Белый керамический бассейн для ванной комнаты 183x126x45 1 шт. Шестерни масляного насоса 9N6608A Совместимость с Ford New Holland 2N 8N 9N 15 Длинный вал 4 x 732 x 114 HSS Металлическая продольно-резательная пила с зубчатым колесом со ступенчатым расположением зубьев 100 Нескользящий прочный водостойкий чехол для ботинок, пригодный для вторичного использования КонструкцияОфисыЗащита коврового покрытия в помещенииОдин размер подходит для всех смесителей Смеситель для ванной комнаты Смеситель для умывальника Смеситель для раковины с одним рычагом Смеситель для настенного крепления для ванной комнаты 10 Крепежные анкеры для стальных болтов2 диаметра Стальные винтовые колпачки для грузовых автомобилей Пикапы ПрицепыПрицепы для установки на врезкуПодвесной якорьЗамена якоря для накидки на диване 7Подъемник для крепления насоса BANO4 Ножки для мебели из цельного дерева ТВ Латунный чехол для ног Ножки для рабочего стола Ножки для кухни Ножки для мебели Сменные ножки с монтажными принадлежностями Несколько цветов M0092616OEM Обновленная замена для двигателя воздуходувки Miller

Национальный транспорт и распределение Складирование и выполнение заказов Услуги с добавленной стоимостью

Мы хотим услышать от вас...

СВЯЗАТЬСЯ С НАМИ

Нерезонансные и резонансные мишени для индукционного нагрева с выбираемой частотой

Аннотация

В данной статье исследуется схема разработки мишеней индукционного нагрева с выбираемой частотой для стимуляции термочувствительных полимерных гелей. Фраза «выбираемая частота» подразумевает, что каждая цель имеет частоту, с которой она нагревается предпочтительно в присутствии других целей. Обсуждаются мишени, использующие как нерезонансные, так и резонансные конструкции. В случае нерезонансных мишеней исследуются одновитковые проводники, критические размеры которых малы по сравнению с их глубиной скин-слоя (в интересующем диапазоне частот).Один из способов добиться частотной избирательности с этими нерезонансными мишенями - спроектировать каждую из них так, чтобы она имела одинаковую самоиндукцию, при этом сопротивление каждой мишени должно отличаться от предыдущей на определенный коэффициент (α). Таким образом, цель, движущаяся на частоте ее точки излома R / L, будет нагреваться по крайней мере в (α² + 1) / (2 α) раз больше, чем остальные цели. В случае резонансной мишени исследуются цепи RLC, которые индуктивно связаны с первичной индукционной катушкой. Избирательность по частоте в резонансных мишенях достигается за счет того, что каждая мишень имеет разную резонансную частоту.Когда такая цель приводится в движение на ее резонансной частоте, она будет нагреваться предпочтительно по сравнению с остальными целями.

Отдел
Массачусетский Институт Технологий. Кафедра электротехники и информатики

Журнал

Транзакции IEEE в промышленной электронике

Издатель

Институт инженеров по электротехнике и радиоэлектронике (IEEE)

Цитата

Родригес, Джон I и Стивен Б. Либ.«Нерезонансные и резонансные мишени для индукционного нагрева с выбираемой частотой». IEEE Transactions on Industrial Electronics 57.9 (2010): 3095–3108. Интернет. 30 марта 2012 г. © 2010 Институт инженеров по электротехнике и радиоэлектронике

Версия: окончательная опубликованная версия

Другие идентификаторы

Инвентарный номер INSPEC: 11464241

Устройство

, плюсы и минусы использования в системах отопления. Теплоустановка Потапова

Википедия утверждает, что теплогенератор - это устройство, которое генерирует тепло за счет сжигания некоторого количества топлива.Сразу возникает вопрос: что именно нужно сжигать в вихревом теплогенераторе ТГ, ионном теплогенераторе или электродном котле? Ниже представлена ​​диаграмма со стандартным порядком сжигания топлива в соответствующей камере, передачи тепла потребителю, и фактически утверждаются ограничения по сфере применения вихревых и других теплогенераторов - только небольшие здания и индивидуальное отопление.

Поскольку даже электродные котлы могут обогревать массивные здания, я хочу обвинить Википедию в неграмотности следующими аргументами.

Принцип работы вихревых теплогенераторов

Первоначально явление вихревой кавитации было обнаружено во время наблюдений за поведением и работой лопастей гребных винтов кораблей. Сразу же открытое явление получило отрицательную оценку, так как привело к повреждению и преждевременному износу лопаток. Однако сегодня кавитация используется для экономичного нагрева и нагрева воды в вихревых теплогенераторах, которые производит наша компания.

«Обуздав» эффект кавитации, удалось создать высокоэффективный вихревой теплогенератор, работа которого основана на довольно простом принципе - создании вихревых потоков воды.Для этого используется стандартный асинхронный двигатель, который, смешивая обратный и возмущающий потоки воды, создает мощные завихрения, приводящие к образованию микроскопических пузырьков газа.

Специальная конструкция гидродинамического смесителя и давление нагнетания воды заставляют пузырьки газа схлопываться, высвобождая огромное количество тепловой энергии. Внутренняя температура пузырьков в момент схлопывания достигает 1500 ° C. Вы можете себе представить, какой потенциал кроется в простой воде.

По сравнению с системами прямого электрического нагрева, вихревые теплогенераторы имеют гораздо более высокое отношение полезной тепловой мощности к потребляемой мощности.

Этот показатель может быть во много раз больше, а то и больше единицы. Это обстоятельство получило в исследовательской среде название «сверхблоки», то есть способность передавать полтора и более киловатта тепла с выходного киловатта. Это «сверхъединство» выходит за рамки научных академических догм, поэтому официального объяснения этому механизму нет. Несмотря на это, независимым исследователям удалось построить адекватную модель процесса кавитации, в которой не применяются «эзотерические» гипотезы.В то же время «сверхъединство» получает естественное оправдание, не противоречащее основным законам сохранения энергии.

Немного теории

Первым шагом в этой модели является пересмотр представлений о содержании термина «кавитационный пузырь».

В соответствии с правилами термодинамики преобразование электрической энергии в тепло невозможно со 100% -ным КПД и КПД теплогенератора может принимать значения в пределах 100% (или единиц).

Однако есть подтвержденные факты работы кавитационных вихревых теплогенераторов с КПД 100% и более. Например, официально зарегистрировано государственных испытаний теплового кавитационного насоса белорусской компании «Юрле», которые проводил Институт тепломассообмена имени А.В. Лыкова НАН Беларуси. Подтвержденный коэффициент преобразования составил 0,975-1,15 (без учета потерь тепла в окружающую среду) ". Ряд производителей продают кавитационные вихревые теплогенераторы с КПД 1.25 и 1.27. Вихревые теплогенераторы нашей компании работают бесперебойно и экономично, которые в определенных режимах работы демонстрируют превышение полезной тепловой мощности над потребляемой электрической мощностью в 1,48 раза и более.

Реакция научного сообщества на эти достижения ожидаема: эксперты осторожно игнорируют их, делая вид, что этих фактов не существует (пример этого на видео). Но разгадка парадокса «сверхъединства» есть, и, на наш взгляд, ответ здесь довольно прост.В этих устройствах электричество не преобразуется в нагрев воды, а просто служит инструментом для поддержки самого процесса.

Он служит своеобразным катализатором, при наличии которого происходит перераспределение энергий, изначально характерное для самой воды. В процессе этого перераспределения конфигурация различных видов энергии в структуре теплоносителя изменяется таким образом, что это приводит к повышению температуры воды.

Предлагаемая ниже версия этих процессов является прямым следствием современных представлений о температуре и тепле, предложенных независимыми исследователями.Кратко резюмируем тезисы этой теории:

  1. Температура тела не является показателем содержания энергии в организме. Этот параметр характеризует распределение различных видов энергии в объекте. В целом общее количество энергий объекта не меняется и остается постоянным при любой температуре.
  2. Во время теплового контакта двух тел с разными температурами тепловая энергия не передается от горячего тела к холодному, несмотря на то, что их температуры уравниваются и устанавливаются равными для обоих.Фактически в каждом из тел происходит перераспределение их внутренней энергии.
  3. Температура объекта может быть увеличена без передачи от него энергии извне и без выполнения каких-либо работ с ним.

Вероятно, такой нагрев теплоносителя происходит при работе вихревых теплогенераторов за счет кавитации. В этом случае потребляемая мощность от сети расходуется локально для снижения давления в воде. По этой причине в воде образуются кавитационные агрегаты молекул.Следующий этап превращения этих молекул не связан с потреблением электричества или его мощностью. Как описано ранее, нагрев кавитационных объектов-молекул, приводящий к эффективному тепловому результату, не требует дополнительных вмешательств электричества извне. Соответственно, поскольку тепловая энергия на выходе оборудования здесь не зависит от электрической мощности на входе, нет ограничений на превышение полезной мощности над потребляемой. Собственно, положения этой теории успешно воплощены в кавитационных вихревых теплогенераторах, и ее тезисы достигаются в правильно выбранных режимах работы.

Следовательно, «запредельный» КПД (более 100%) этих режимов в соответствии с предложенной теорией не противоречит классическому закону сохранения энергии. В качестве примера можно привести аналогию с функционированием слаботочного реле, которое переключает большие токи. Или работа детонатора, приводящая к мощному взрыву.

Следует отметить, что работа вихревого теплогенератора стала своеобразным маркером, который так ярко и наглядно демонстрирует «сверхъединичность» процессов преобразования энергии вопреки устоявшимся академическим догмам.Предлагаем вам взглянуть на «сверхъединство» с другой точки зрения: если соответствующее оборудование не достигает «сверхединства», то это свидетельствует о несовершенной конструкции изделия или неправильно выбранном режиме работы.

Отметим важное положительное практическое свойство вихревого теплогенератора: удачная конструкция, которая образует кавитационные агрегаты молекул, вызывая их взрывную конденсацию, не приводит их в контакт с рабочими частями изделия и даже близко к ним.Кавитационные пузырьки движутся в свободном объеме воды. В результате при длительной эксплуатации вихревого оборудования симптомы кавитационной эрозии практически полностью отсутствуют. В то же время это значительно снижает уровень акустического шума, возникающего в результате кавитации.

Купить теплогенератор вихревой

Вы можете приобрести необходимую модель вихревого теплогенератора или согласовать условия поставки, установки и получить ориентировочную смету, связавшись с нами через любую контактную форму на этой странице.

Отопление дома, гаража, офиса, торгового помещения - это вопрос, который необходимо решать сразу после постройки помещения. И неважно, какое время года на улице. Зима все равно наступит. Так что позаботьтесь о том, чтобы внутри было тепло заранее. Тем, кто покупает квартиру в многоэтажном доме, беспокоиться не о чем - строители уже все сделали. А вот тем, кто строит свой дом, обустраивает гараж или отдельную небольшую постройку, придется выбирать, какую систему отопления установить.И одним из решений станет вихревой теплогенератор.

Разделение воздуха, то есть разделение его на холодную и горячую фракции в вихревой струе - явление, легшее в основу вихревого теплогенератора, было обнаружено около ста лет назад. И как это часто бывает, лет 50 никто не мог придумать, как им пользоваться. Так называемую вихревую трубку модернизировали множеством способов и пытались приспособить практически ко всем видам человеческой деятельности. Однако везде он уступал как по цене, так и по эффективности существующим устройствам.Пока русскому ученому Меркулову не пришла в голову идея смыть воду внутри, он не установил, что температура на выходе повышается в несколько раз и не называл этот процесс кавитацией. Цена устройства не сильно снизилась, зато КПД стал почти стопроцентным.

Принцип действия


Так что же это за загадочная и доступная кавитация? Но все довольно просто. Во время прохождения через вихрь в воде образуется множество пузырьков, которые, в свою очередь, лопаются, высвобождая определенное количество энергии.Эта энергия нагревает воду. Количество пузырьков не сосчитать, но температуру воды можно повысить с помощью вихревого кавитационного теплогенератора до 200 градусов. Было бы глупо не воспользоваться этим.

Два основных типа

Несмотря на то, что есть сообщения о том, что кто-то где-то своими руками сделал уникальный вихревой теплогенератор, настолько мощный, что можно обогреть целый город, в большинстве случаев это обычные газетные утки, не имеющие реальной основы . Когда-нибудь, возможно, это произойдет, но пока принцип действия этого устройства можно использовать только двумя способами.

Роторный теплогенератор. Корпус центробежного насоса в этом случае будет выполнять роль статора. В зависимости от мощности по всей поверхности ротора просверливаются отверстия определенного диаметра. Именно из-за них появляются такие же пузырьки, разрушение которых нагревает воду. Преимущество такого теплогенератора только одно. Это намного продуктивнее. Но минусов намного больше.

  • Эта установка очень шумная.
  • Износ деталей увеличен.
  • Требует частой замены прокладок и уплотнений.
  • Слишком дорогое обслуживание.

Статический теплогенератор. В отличие от предыдущей версии здесь ничего не вращается, и процесс кавитации происходит естественным образом. Работает только помпа. А список достоинств и недостатков идет в совершенно противоположном направлении.

  • Устройство может работать при низком давлении.
  • Разница температур между холодным и горячим концом довольно большая.
  • Абсолютно безопасно, где бы оно ни использовалось.
  • Быстрый нагрев.
  • КПД 90% и выше.
  • Возможность использования как для обогрева, так и для охлаждения.

Единственный недостаток статической ВТГ - высокая стоимость оборудования и связанный с этим относительно длительный срок окупаемости.

Как собрать теплогенератор


При всех этих научных терминах, которые могут напугать незнакомца с физикой человека, сделать ВТГ в домашних условиях вполне возможно.Конечно, повозиться придется, но если все сделать правильно и качественно, можно в любой момент насладиться теплом.

А для начала, как и в любом другом деле, придется подготовить материалы и инструменты. Вам понадобится:

  • Сварочный аппарат.
  • Шлифовальный станок.
  • Электродрель.
  • Набор ключей гаечных.
  • Набор сверл.
  • Уголок металлический.
  • Болты и гайки.
  • Толстая металлическая труба.
  • Две насадки с резьбой.
  • Муфты.
  • Электродвигатель
  • Центробежный насос.
  • Джет.

Теперь можно приступить непосредственно к работе.

Установить двигатель

Электродвигатель, подобранный в соответствии с имеющимся напряжением, монтируется на станине, приваривается или собирается с помощью болтов, из угла. Общий размер станины рассчитан таким образом, чтобы в ней можно было разместить не только двигатель, но и насос. Грядку лучше покрасить, чтобы не было ржавчины. Разметьте отверстия, просверлите и установите мотор.

Подключаем насос

Насос надо выбирать по двум критериям. Во-первых, он должен быть центробежным. Во-вторых, мощности двигателя должно хватить, чтобы его раскрутить. После установки насоса на станину алгоритм действий следующий:

  • В толстой трубе диаметром 100 мм и длиной 600 мм с двух сторон нужно сделать внешний паз 25 мм. и вдвое меньшей толщины. Резьба
  • На двух отрезках одной и той же трубы, каждый длиной 50 мм, разрежьте внутреннюю резьбу на половину длины.
  • Приварите металлические заглушки достаточной толщины на стороне, противоположной резьбе.
  • Сделайте отверстия в центре крышек. Один по размеру насадки, второй по размеру насадки. С внутренней стороны отверстия под насадку сверлом большого диаметра необходимо снять фаску, чтобы получилась аналогичная насадка.
  • Форсунка сопла подсоединена к насосу. К отверстию, из которого под давлением подается вода.
  • Вход отопления подключен ко второй трубе.
  • К входу насоса подключен выход системы отопления.

Цикл закрыт. Вода под давлением будет подаваться в форсунку и из-за образовавшегося там вихря и эффекта кавитации начнет нагреваться. Температуру можно регулировать, установив за патрубком шарового крана, по которому вода поступает в систему отопления.

Слегка прикрыв ее, можно повысить температуру, и наоборот, открыв ее, понизить.

Теплогенератор доработаем

Это может показаться странным, но эту довольно сложную конструкцию можно улучшить, дополнительно увеличив ее производительность, что будет несомненным плюсом для отопления частного дома с большой площадью. Это улучшение основано на том факте, что сам насос имеет свойство терять тепло. Значит, нужно сделать так, чтобы он тратил как можно меньше.

Этого можно добиться двумя способами. Изолируйте насос любыми подходящими теплоизоляционными материалами.Или окружите его водяной рубашкой. Первый вариант понятен и доступен без объяснения причин. А вот на втором стоит остановиться подробнее.

Чтобы построить водяную рубашку для насоса, вам необходимо поместить ее в специально разработанный герметичный резервуар, способный выдержать давление всей системы. В этот резервуар будет подаваться вода, а оттуда ее будет забирать насос. Внешняя вода также нагреется, что позволит насосу работать намного продуктивнее.

Подавитель завихрений

Но оказывается, это еще не все.Изучив и поняв принцип работы вихревого теплогенератора, вы можете оборудовать его вихревым гасителем. Струя воды, подаваемой под высоким давлением, ударяется о противоположную стену и закручивается. Но таких вихрей может быть несколько. Достаточно установить внутри устройства конструкцию, напоминающую по виду хвостовик авиационной бомбы. Делается это так:

  • Из трубы чуть меньшего диаметра, чем сам генератор, необходимо вырезать два кольца шириной 4-6 см.
  • Приварите внутрь колец шесть металлических пластин, подобранных таким образом, чтобы вся конструкция получилась длиной, равной четверти длины корпуса самого генератора.
  • При сборке устройства закрепите эту конструкцию внутри напротив насадки.

Нет предела совершенству и быть не может, и в наше время занимаемся усовершенствованием вихревого теплогенератора. Не все могут это сделать. А вот собрать устройство по приведенной выше схеме вполне возможно.

Мы заметили, что цены на отопление и горячее водоснабжение выросли, и вы не знаете, что с этим делать? Решение проблемы дорогостоящих энергоресурсов - вихревой теплогенератор. Я расскажу о том, как устроен вихревой теплогенератор и каков принцип его работы. Вы также узнаете, можно ли собрать такое устройство своими руками и как это сделать в домашней мастерской.

Немного истории

Вихревой теплогенератор считается перспективной и инновационной разработкой.Между тем технология не нова, так как почти 100 лет назад ученые думали, как применить явление кавитации.

Первая действующая опытная установка, так называемая «вихревая труба», была изготовлена ​​и запатентована французским инженером Джозефом Ранком в 1934 году.

Ранк первым заметил, что температура воздуха, поступающего в циклон (воздухоочиститель), отличается от температуры того же воздушного потока на выходе. Однако на начальных этапах стендовых испытаний вихревую трубу проверяли не на эффективность нагрева, а на эффективность охлаждения воздушного потока.

Технология получила новое развитие в 60-х годах ХХ века, когда советские ученые придумали, как улучшить трубу Ранка, введя в нее жидкость вместо потока воздуха.

Из-за большей по сравнению с воздухом плотности жидкой среды температура жидкости при прохождении через вихревую трубку изменялась более интенсивно. В результате экспериментально было установлено, что жидкая среда, проходящая через улучшенную трубу Ранга, нагревалась аномально быстро с коэффициентом преобразования энергии 100%!

К сожалению, в то время не было необходимости в дешевых источниках тепловой энергии, и технология не нашла практического применения.Первые действующие кавитационные установки, предназначенные для нагрева жидкой среды, появились только в середине 90-х годов ХХ века.

Серия энергетических кризисов и, как следствие, растущий интерес к альтернативным источникам энергии привели к возобновлению работ по созданию эффективных преобразователей энергии для перевода струи воды в тепло. В результате сегодня можно купить установку необходимой мощности и использовать ее в большинстве систем отопления.

Принцип действия

Кавитация позволяет не отдавать воде тепло, а отводить тепло от движущейся воды, нагревая ее до значительных температур.

Схема существующих образцов вихревых теплогенераторов, по-видимому, проста. Мы видим массивный двигатель, к которому подключено цилиндрическое устройство «улитка».

"Улитка" - это модифицированная версия трубы Rank. Благодаря характерной форме, интенсивность кавитационных процессов в полости «улитки» намного выше по сравнению с вихревой трубкой.

В полости «улитки» находится диск-активатор - диск со специальной перфорацией.При вращении диска активируется жидкая среда в «улитке», из-за чего происходят кавитационные процессы:

  • Электродвигатель вращает дисковый активатор . Дисковый активатор - важнейший элемент конструкции теплогенератора, он связан с электродвигателем через прямой вал или через ременную передачу. При включении устройства двигатель передает крутящий момент на активатор;
  • Активатор раскручивает жидкую среду .Активатор устроен таким образом, что жидкая среда, попадая в полость диска, закручивается и приобретает кинетическую энергию;
  • Преобразование механической энергии в тепло . Выходя из активатора, жидкая среда теряет ускорение и в результате резкого торможения возникает эффект кавитации. В результате кинетическая энергия нагревает жидкую среду до + 95 ° C, а механическая энергия становится тепловой.

Сфера применения

Иллюстрация Описание области применения

Отопление .Оборудование, преобразующее механическую энергию движения воды в тепло, успешно применяется для отопления различных зданий, от небольших частных построек до крупных промышленных объектов.

Кстати, сегодня в России можно насчитать не менее десяти населенных пунктов, где централизованное отопление обеспечивают не традиционные котельные, а гравитационные генераторы.


Отопление бытовой воды . Теплогенератор при подключении к сети очень быстро нагревает воду.Поэтому такое оборудование можно использовать для нагрева воды в автономном водопроводе, в бассейнах, банях, прачечных и т. Д.

Смешивание несмешивающихся жидкостей . В лабораторных условиях кавитационные агрегаты можно использовать для качественного перемешивания жидких сред разной плотности до получения однородной консистенции.

Интеграция в систему отопления частного дома

Чтобы использовать теплогенератор в системе отопления, его необходимо в нее встроить.Как это правильно делать? На самом деле в этом нет ничего сложного.

Перед генератором установлен центробежный насос (на рисунке цифрой 2) (на рисунке - 1), на который будет подаваться вода с давлением до 6 атмосфер. После генератора устанавливается расширительный бак (на рисунке - 6) и запорная арматура.

Преимущества использования кавитационных теплогенераторов

Преимущества вихревого источника альтернативной энергии

Рентабельность .За счет эффективного потребления электроэнергии и высокого КПД теплогенератор более экономичен по сравнению с другими видами отопительного оборудования.

Небольшие габариты по сравнению с обычным отопительным оборудованием аналогичной мощности . Стационарный генератор, подходящий для отопления небольшого дома, вдвое компактнее современного газового котла.

Если вместо твердотопливного котла установить теплогенератор в обычной котельной, то свободного места будет много.


Малый установочный вес . Благодаря небольшому весу даже большие установки большой мощности можно легко разместить на полу котельной без строительства специального фундамента. С расположением компактных модификаций проблем нет вообще.

Единственное, на что нужно обращать внимание при установке прибора в системе отопления, - это высокий уровень шума. Поэтому установка генератора возможна только в нежилых помещениях - в котельной, подвале и т. Д.


Простая конструкция . Теплогенератор кавитационного типа настолько прост, что сломать в нем нечему.

Устройство имеет небольшое количество механически подвижных элементов, а сложная электроника в принципе отсутствует. Поэтому вероятность выхода устройства из строя, по сравнению с газовыми или даже твердотопливными котлами, минимальна.


Нет необходимости в доработках .Теплогенератор может быть интегрирован в существующую систему отопления. То есть менять диаметр труб или их расположение не нужно.

Обработка воды не требуется . Если для нормальной работы газового котла необходим проточный фильтр для воды, то, установив кавитационный нагреватель, можно не опасаться засоров.

Из-за специфических процессов в рабочей камере генератора не появляются засоры и накипь на стенках.


Работа оборудования не требует постоянного контроля . Если вам необходимо ухаживать за твердотопливными котлами, то кавитационный нагреватель работает в автономном режиме.

Инструкция по эксплуатации устройства проста - достаточно включить двигатель в сети и при необходимости выключить.


Экологичность . Кавитационные установки никак не влияют на экосистему, потому что единственным энергозатратным компонентом является электродвигатель.

Схема изготовления теплогенератора кавитационного типа

Для того, чтобы сделать рабочий прибор своими руками, рассмотрим чертежи и схемы существующих устройств, эффективность которых установлена ​​и задокументирована в патентных ведомствах.

Работа Общее описание конструкций кавитационных теплогенераторов

Общий вид агрегата .На рисунке 1 показана наиболее распространенная конструкция устройства для кавитационного теплогенератора.

Цифрой 1 обозначено вихревое сопло, на котором установлена ​​вихревая камера. Со стороны прядильной камеры виден входной патрубок (3), который соединен с центробежным насосом (4).

Цифрой 6 на схеме обозначены входные трубы для создания встречного возмущающего потока.

Особенно важным элементом схемы является резонатор (7), выполненный в виде полой камеры, объем которой изменяется с помощью поршня (9).

Цифрами 12 и 11 обозначены штуцеры, обеспечивающие регулирование интенсивности протока водных потоков.

Двухсерийные резонаторы . На рис. 2 показан теплогенератор, в котором последовательно установлены резонаторы (15 и 16).

Один из резонаторов (15) выполнен в виде полой камеры, окружающей сопло, обозначенной цифрой 5. Второй резонатор (16) также выполнен в виде полой камеры и расположен на заднем торце. устройства в непосредственной близости от входных патрубков (10), подающих возмущающие потоки.

Дроссели, обозначенные цифрами 17 и 18, отвечают за интенсивность подачи жидкости и режим работы всего устройства.


Противотепловой резонатор . На рис. На рис.3 представлена ​​редкая, но очень эффективная схема устройства, в которой два резонатора (19, 20) расположены друг напротив друга.

В этой схеме вихревое сопло (1) с соплом (5) огибает выходное отверстие резонатора (21).Напротив резонатора, обозначенного цифрой 19, вы можете увидеть вход (22) резонатора под номером 20.

Обратите внимание, что выходные отверстия двух резонаторов совмещены.

Художественное произведение Описание вихревой камеры (Улитки) в конструкции кавитационного теплогенератора
«Улитка» кавитационного теплогенератора в сечении . На этой схеме можно увидеть следующие детали:

1 - корпус выполнен полым, в котором расположены все принципиально важные элементы;

2 - вал, на котором закреплен диск ротора;

3 - роторное кольцо;

4 - статор;

5 - технологические отверстия в статоре;

6 - излучатели в виде стержней.

Основные трудности при изготовлении этих элементов могут возникнуть при изготовлении полого тела, так как его лучше всего делать литым.

Поскольку в домашней мастерской нет оборудования для литья металла, такую ​​конструкцию хоть и с ущербом прочности придется сваривать.


Комбинированная схема роторного кольца (3) и статора (4) . На схеме показано кольцо ротора и статор в момент совмещения при прокрутке диска ротора.То есть при каждой комбинации этих элементов мы видим формирование эффекта, аналогичного действию трубы ранга.

Такой эффект будет возможен при условии, что в агрегате, собранном по предложенной схеме, все детали будут идеально подогнаны друг к другу


Поворотное смещение кольца ротора и статора . На этой схеме показано положение структурных элементов «улитки», при котором происходит гидравлический удар (схлопывание пузырьков) и жидкая среда нагревается.

То есть за счет скорости вращения диска ротора можно задать параметры интенсивности возникновения гидроударов, провоцирующих выделение энергии. Проще говоря, чем быстрее разматывается диск, тем выше температура водной среды на выходе.

Обобщить

Теперь вы знаете, что представляет собой популярный и востребованный источник альтернативной энергии. Так что решать, подходит ли такое оборудование, вам будет несложно.Также рекомендую посмотреть видео в этой статье.

В связи с дороговизной промышленного отопительного оборудования многие мастера собираются своими руками изготовить экономичный вихревой теплогенератор.

Такой теплогенератор представляет собой всего лишь слегка модифицированный центробежный насос. Однако для того, чтобы собрать такое устройство самостоятельно, даже имея все схемы и чертежи, нужно иметь хотя бы минимальные знания в этой области.

Принцип действия

Охлаждающая жидкость (чаще всего используется вода) попадает в кавитатор, где установленный электродвигатель раскручивает и рассекает его винтом, в результате чего образуются пузырьки с парами (такое бывает, когда подводная лодка и корабль плывут, оставляя определенный след).

Двигаясь вдоль теплогенератора, они разрушаются, за счет чего выделяется тепловая энергия. Такой процесс называется кавитацией.

По словам Потапова, создателя кавитационного теплогенератора, принцип работы этого типа устройств основан на возобновляемой энергии. Из-за отсутствия дополнительного излучения по теории КПД такого агрегата может составлять около 100%, так как практически вся используемая энергия уходит на нагрев воды (теплоносителя).

Каркас и выбор позиций

Чтобы сделать самодельный вихревой теплогенератор, для подключения его к системе отопления понадобится мотор.

Причем, чем больше у него мощность, тем больше он сможет нагреть теплоноситель (то есть будет выделять тепло быстрее и больше). Однако необходимо ориентироваться на рабочее и максимальное напряжение в сети, которое будет к ней подаваться после установки.

Выбирая водяную помпу, необходимо учитывать только те варианты, от которых двигатель может раскручиваться. При этом он должен быть центробежного типа, иначе ограничений по его выбору нет.

Также нужно подготовить раму для двигателя.Чаще всего это обычный железный каркас, куда крепятся железные уголки. Размеры такой кровати будут зависеть, прежде всего, от габаритов самого двигателя.

После его выбора необходимо обрезать углы соответствующей длины и сварить саму конструкцию, что должно позволить разместить все элементы будущего теплогенератора.

Далее для крепления мотора отрезаем еще угол и привариваем к раме, но уже поперек. Последний штрих в подготовке каркаса - покраска, после которой уже можно монтировать силовую установку и насос.

Конструкция корпуса теплогенератора

Такое устройство (рассматривается гидродинамический вариант) имеет корпус в виде цилиндра.

Подключается к системе отопления через сквозные отверстия по бокам.

Но главным элементом этого устройства является именно форсунка, расположенная внутри этого цилиндра, непосредственно рядом с входом.

Примечание: важно, чтобы входной размер сопла составлял 1/8 диаметра самого цилиндра. Если его размер меньше этого значения, то вода физически не сможет пройти через него в нужном количестве.В этом случае насос сильно нагреется из-за повышенного давления, что также негативно скажется на стенках деталей.

Как сделать

Для создания самодельного теплогенератора понадобится шлифовальный станок, электродрель, а также сварочный аппарат.

Процесс будет следующим:

  1. Сначала нужно отрезать кусок достаточно толстой трубы, общим диаметром 10 см и длиной не более 65 см.После этого нужно сделать на нем внешнюю канавку 2 см и обрезать нить.
  2. Теперь из точно такой же трубы необходимо сделать несколько колец длиной 5 см, после чего нарезается внутренняя резьба, но только с одной ее стороны (то есть полукольца) на каждой.
  3. Далее нужно взять лист металла, толщина которого аналогична толщине трубы. Сделайте из него крышки. Их нужно приварить к кольцам со стороны, где у них нет резьбы.
  4. Теперь нужно проделать в них центральные отверстия.В первом он должен соответствовать диаметру сопла, а во втором - диаметру сопла. При этом с внутренней стороны крышки, которая будет использоваться с жиклером, нужно с помощью сверла сделать фаску. В результате форсунка должна выйти.
  5. Теперь подключаем ко всей системе теплогенератор. Отверстие под насос, откуда под давлением подается вода, необходимо подсоединить к форсунке, расположенной рядом с форсункой. Вторую трубу подключите ко входу в саму систему отопления.Но подключите выход от последнего ко входу насоса.

Таким образом, под давлением, создаваемым насосом, теплоноситель в виде воды начнет проходить через форсунку. Из-за постоянного движения теплоносителя внутри этой камеры он будет нагреваться. После этого он попадает непосредственно в систему отопления. А чтобы можно было регулировать получаемую температуру, нужно установить за трубой шаровой кран.

Изменение температуры произойдет при изменении его положения, если он будет пропускать воду меньше (он будет в полузакрытом положении).Вода будет дольше оставаться и перемещаться внутри корпуса, за счет чего ее температура повысится. Так устроен подобный водонагреватель.

Посмотрите видео с практическими советами по изготовлению вихревого теплогенератора своими руками:

Комплект магнитного индукционного нагревателя с мини-воздуховодом, 110 В, автомобильный беспламенный нагрев, 1000 Вт, автомобильные инструменты и материалы, двигатели

Комплект магнитного индукционного нагревателя 110V Mini Ductor для автомобильной беспламенной жары 1000W

Комплект магнитно-индукционного мини-нагревателя 110 В, автомобильный беспламенный нагрев, 1000 Вт, комплект индукционного магнитного нагревателя, автомобильный беспламенный нагрев, 1000 Вт, 110 В, мини, 5 см, правила техники безопасности Внимательно прочтите руководство перед использованием, содержите рабочую зону в чистоте и хорошо освещайте, не переусердствуйте, соблюдайте правила постоянная опора и баланс, правильная опора и баланс обеспечивают лучший контроль, Не используйте во влажной среде и не погружайте его в воду, чтобы не допустить поражения электрическим током и повреждения машины, Технические характеристики Напряжение: 110 В Мощность: 1000 Вт Освещение: светодиодный индикатор на конце Индукционная катушка Диаметр * Количество : Φ20 мм * 1, Φ25 мм * 1, Φ30 мм * 1 Вес брутто: 3,3 кг Размеры упаковки (Д x Ш x В): 43x30,5x11, Покупайте по честной цене Отличное качество по низким ценам Хороший магазин, хорошие продукты найти продукты с наивысшим рейтингом по самым низким ценам.Комплект магнитно-индукционного нагревателя Mini Ductor для автомобильного беспламенного нагрева 1000 Вт, 110 В bischoffdentistry.com.




110V Mini Ductor Магнитный индукционный нагреватель Комплект Автомобильный беспламенный нагрев 1000 Вт

TUMMY CONTROL: Согните живот с помощью этих трусиков с высокой талией. Погрешность измерения 1-2 см является разумным диапазоном из-за различных методов измерения. Дата впервые указана: 6 сентября. Устойчивы к ультрафиолетовому излучению и не образуют складок, поэтому они служат и держатся практически во всем, Комплект магнитного индукционного нагревателя 110 В для автомобильной промышленности Беспламенный Нагрев 1000 Вт , [♦ ГАРАНТИРОВАННОЕ УДОВЛЕТВОРЕНИЕ ♦] Мы рады только тогда, когда вы довольны, Две маленькие трубки сбоку используются для фиксации.Линзы и варианты цвета для всех ваших любимых оттенков известных брендов, а также удобство использования, что делает его идеальным для использования профессионалами и домашними мастерами, Комплект магнитного индукционного нагревателя 110 В Mini Ductor для автомобильного беспламенного нагрева 1000 Вт . Magic Makers Extreme Change Magic Trick Kit: игрушки и игры, мужские мокасины Bon Soir, повседневная обувь, модная обувь без шнуровки, дышащие мокасины, у нас есть больше запасов того же качества и количества на складе по той же цене. Бесплатная доставка по всему миру от 6 до 10 дней, комплект 110V Mini Ductor Магнитный индукционный нагреватель Автомобильный беспламенный нагрев 1000W , 1986 Topps Traded Barry Bonds RC, ~ Я изготовлю эту прекрасную подвязку с помощью кружевной ленты по вашему выбору.Waechtersbach Red 7 3/4 ободка с рисунком животных, ● Австралия и Океания: 20–40 дней, Комплект магнитного индукционного нагревателя 110 В Mini Ductor для автомобилей Беспламенный нагрев для автомобилей 1000 Вт . Фитнес-бар Activewear для йоги, 16 ГГц, Fsb667Mhz, 4 Мб, Fcpga6 Лоток: Электроника, длина 8 дюймов (5 шт. В упаковке): Пробирки Science Lab Nmr: Промышленные и научные. 【Обещанное обслуживание】 Мы обеспечиваем 365 дней послепродажного обслуживания. 110V Mini Ductor Комплект магнитно-индукционного нагревателя Автомобильный беспламенный нагрев 1000 Вт , регулируемый шнур с длиной в зависимости от использования делает резиновый футляр портативным и его трудно потерять.всего 500 бусин для удовлетворения ваших потребностей.


110V Mini Ductor Магнитный индукционный нагреватель Комплект автомобильного беспламенного тепла 1000 Вт

SU1248119 ВНУТРЕННЕЕ КРЫЛО ПЕРЕДНЕГО ВОДИТЕЛЯ ДЛЯ 2010 2015 SUBARU OUTBACK, Harley 45 Flathead WL G Transmission Left Side Case Race 37474-41 178. 140 / 70R-17 Dunlop Sportmax GPR-300 Радиальная задняя шина, Mopar 87FX13N Распредвал подходит для 2011 Ram 1500 5.7 L V8 VIN T Распредвал двигателя. ЦЕНТРАЛЬНЫЕ КОЛЕСНЫЕ ЗНАКИ AFFALTERBACH AMG 3 ДЮЙМА ДЛЯ MERCEDES BENZ E 4 ШТ. 75 мм.99-04 Jeep Grand Cherokee Dodge Durango 4.7L SOHC Комплект цепи привода ГРМ Дизайн Jtec, верхний или нижний шаровой шарнир для Honda Foreman 450 TRX450 1998 1999 2000 2001-2004, OBX Turbo Фланец Нержавеющая сталь T6 Неразделенный впускной канал Большой открытый SUS-T304. Комплект для ремонта трансмиссии A340E A343F для TOYOTA 4 RUNNER CRESSIDA SUPRA. Dorman OE Solutions Стеклоподъемник и двигатель в сборе 741-156. Комплект гидравлической тормозной магистрали Dorman из нержавеющей стали 919-223, США. Последняя версия V46.02 SBB Auto Progarmmer Tool & Pin Code Reader Многоязычный, NB340 Задняя тормозная колодка барабанного тормоза подходит для 61-70 Buick LeSabre.РУЧКА ОТОПИТЕЛЯ VW BEETLE BUG BUS GHIA EARLY BLACK 113711623A. Holden Commodore VB VC VH VK BLACK Chaser Interceptor Center Caps Set of 4 15 "N, EBC SRK COMPLETE CLUTCH KIT SRK113, Motor Алюминиевый ветровой дефлектор ветрового стекла для Honda X-ADV 750 17-18, Raybestos 11QZ85D Комплект передних тормозных колодок подходит для 2003- GMC C4500 Topkick 2009 года выпуска.

% PDF-1.4 % 46 0 объект > эндобдж xref 46 117 0000000016 00000 н. 0000002689 00000 н. 0000003287 00000 н. 0000004399 00000 н. 0000004845 00000 н. 0000004884 00000 н. 0000005169 00000 н. 0000005623 00000 п. 0000005644 00000 н. 0000005673 00000 п. 0000006127 00000 н. 0000006748 00000 н. 0000007038 00000 н. 0000007698 00000 н. 0000007848 00000 н. 0000008841 00000 н. 0000008862 00000 н. 0000009158 00000 н. 0000009737 00000 н. 0000010307 00000 п. 0000011243 00000 п. 0000011264 00000 п. 0000011293 00000 п. 0000011448 00000 п. 0000011853 00000 п. 0000012712 00000 п. 0000012733 00000 п. 0000013260 00000 п. 0000013281 00000 п. 0000013839 00000 п. 0000013860 00000 п. 0000013891 00000 п. 0000014523 00000 п. 0000014545 00000 п. 0000015723 00000 п. 0000015744 00000 п. 0000015875 00000 п. 0000016103 00000 п. 0000043080 00000 п. 0000071724 00000 п. 0000071857 00000 п. 0000083997 00000 п. 0000084136 00000 п. 0000084294 00000 п. 0000084429 00000 п. 0000084718 00000 п. 0000085013 00000 п. 0000106075 00000 н. 0000106153 00000 п. 0000108808 00000 н. 0000109122 00000 н. 0000111777 00000 н. 0000111855 00000 н. 0000134885 00000 н. 0000135241 00000 н. 0000135281 00000 н. 0000135700 00000 н. 0000136594 00000 н. 0000136683 00000 п. 0000137025 00000 н. 0000137114 00000 н. 0000137457 00000 н. 0000137546 00000 н. 0000137689 00000 н. 0000138048 00000 н. 0000158537 00000 н. 0000160728 00000 н. 0000170617 00000 н. 0000176723 00000 н. 0000212221 00000 н. 0000212310 00000 п. 0000212717 00000 н. 0000212806 00000 н. 0000213154 00000 н. 0000213243 00000 н. 0000213576 00000 н. 0000213665 00000 н. 0000213999 00000 н. 0000214088 00000 н. 0000214425 00000 н. 0000214514 00000 н. 0000214845 00000 н. 0000214934 00000 н. 0000215277 00000 н. 0000215366 00000 н. 0000215709 00000 н. 0000215798 00000 н. 0000216140 00000 н. 0000216229 00000 н. 0000216458 00000 п. 0000216877 00000 н. 0000217296 00000 н. 0000217448 00000 н. 0000217614 00000 н. 0000217748 00000 н. 0000218288 00000 п. 0000218865 00000 н. 0000223283 00000 н. 0000226775 00000 н. 0000229431 00000 н. 0000232159 00000 н. 0000232301 00000 н. 0000232445 00000 н. 0000232534 00000 н. 0000246426 00000 н. 0000246803 00000 н. 0000246832 00000 н. 0000246911 00000 н. 0000247048 00000 н. 0000247467 00000 н. 0000247886 00000 н. 0000248115 00000 н. 0000248267 00000 н. 0000248427 00000 н. 0000248569 00000 н. 0000002804 00000 н. 0000003265 00000 н. трейлер ] >> startxref 0 %% EOF 47 0 объект > / Метаданные 45 0 R / Страницы 43 0 R / Тип / Каталог >> эндобдж 161 0 объект > поток H [+ DQkc8B̸ $ JyAI`} ez $ "| o20O, Gokm

(PDF) Улучшенный резонансный инвертор LLC для приложений индукционного нагрева

(IJACSA) International Journal of Advanced Computer Science and Applications,

Vol.7, № 2, 2016

477 | Стр.

www.ijacsa.thesai.org

Очень жаль, что точный расчет утечки постоянного тока -

компонентов индуктивности - довольно длительный процесс,

, хотя он в основном состоит из подстановки чисел в приведенных формулах

[ 4].

[5] Объяснил новый метод выбора сердечника, основанный на оценке плотности тока

. Представленный окончательный алгоритм

позволяет быстрее выбрать магнитопровод, а

конструирует более эффективное устройство.Кроме того, метод

позволяет спроектировать трансформатор с широким диапазоном частот.

Усовершенствованный высокочастотный магнитно-интегральный планарный трансформатор

был продемонстрирован в [6]. По сравнению с обычным планарным интегрированным магнитом

, улучшенная структура

имеет лучшую регулировку индуктивности рассеяния. Трансформатор

был изготовлен с двумя магнитопроводами общей формы EE

и магнитными вставками, размещенными между

первичной и вторичной обмотками снаружи.Трехмерная модель конечных элементов

используется для исследования потерь на вихревые токи

и корректировки индуктивности утечки

.

Компактный планарный трансформатор с улучшенной конфигурацией обмотки

был разработан и изготовлен в [11]. Рисунок

в виде меандра был выгравирован на поверхности плоского ферритового сердечника

, так что первичная и вторичная обмотки

могут вписаться в выгравированный дизайн.Эта структура была покрыта

другим ферритовым сердечником, образуя компактный планарный трансформатор

. Между обмотками используется апикальная полиимидная пленка AV толщиной 0,025 мм

для предотвращения короткого замыкания

. Достигнут коэффициент связи> 0,93, в то время как первичная и вторичная индуктивности

составляли ~ 1600 нГн. Коэффициент связи

трансформатора с воздушным сердечником с обмотками

одинаковой геометрии был> 0.35 и индуктивность

обмоток

около 160 нГн. Изготовленный прототип трансформатора

имеет существенно более высокий коэффициент связи и индуктивность

обмоток по сравнению с разработанным ранее планарным трансформатором

аналогичной конструкции.

В этой статье представлен HFPT для устройства индукционного нагрева

, таким образом, представлен анализ его потерь. Для достижения нашего HFPT необходимо выбрать

и определить размеры первичной и вторичной обмоток трансформатора

.Следовательно, был разработан трансформатор

для адаптации уровней напряжения и тока

между преобразователем и резонансным баком.

Выполнен аналитический метод расчета потерь в HFPT

с последующим моделированием. Результаты моделирования

показывают хорошую производительность предлагаемой системы и подтверждают математический анализ

. Кроме того, эта новая топология

обеспечивает более высокую номинальную мощность при напряжении электросети на стороне нагрузки

.

II. РАБОТА ПРЕДЛАГАЕМОГО ИНВЕРТОРА

На рис. 1 показана силовая цепь предлагаемой схемы индукционного нагрева

, в которой используется конфигурация LLC-резонансного инвертора

для приложений индукционного нагрева. Инвертор

состоит из двух переключателей с антипараллельными диодами, компенсационного конденсатора

(C), последовательного индуктора (Ls) и индукционной катушки

, которая состоит из последовательной комбинации резистора

(Req) и индукционной катушки. катушка индуктивности (Lcoil).

Вам необходимо использовать полумостовой конденсаторный инвертор, который устраняет составляющую постоянного тока и обеспечивает нулевой средний ток

и напряжение в первичной обмотке трансформатора.

Если вы хотите работать на полную мощность, вам нужно задействовать только два полумоста

, в противном случае полумоста будет достаточно для

мощностью 5 кВт.

Два полумостовых инвертора Резонансный бак

Выпрямитель и шина постоянного тока

Рис.1. Электрическая схема системы индукционного нагрева

Для обеспечения компенсации реактивной мощности команды

должны совпадать с переходом через ноль тока Ic в компенсационной емкости

C.

На рис. 2 показана проводимость тока. через инвертор

во время различных режимов цикла передачи мощности.

В режиме 1 положительное напряжение подается на затвор

полевого МОП-транзистора высокой активной мощности.Как следствие, включается высокий

MOSFET. МОП-транзистор проводит и передает мощность

резонансному резервуару через трансформатор связи в

нашей цепи. В режиме 2 происходит переход МОП-транзисторов, и верхний МОП-транзистор

немного отключается до включения нижнего.

Здесь ток проходит через безынерционный диод

нижнего МОП-транзистора. В режиме 3 включается нижний МОП-транзистор, а резонансный резервуар

отбрасывает мощность обратно через МОП-транзистор.В

Mode 3 оба МОП-транзистора выключены во время перехода, и свободный диод верхнего МОП-транзистора

проводит ток.

III. АНАЛИЗ ПОТЕРИ ВЫСОКОЧАСТОТНОГО ПЛАНАРА

ТРАНСФОРМАТОР

Когда силовые преобразователи работают на высокой частоте, сложность конструкции трансформатора

становится намного выше.

Перераспределение плотности тока внутри проводов обмотки

(скин-эффект и эффект близости) сильно увеличивает потери в меди

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
