Вихревые индукционные котлы ВИН
0 Comments
- 1 Конструкция котлов ВИН
- 2 Принцип работы
- 3 Посмотрите видео о принципах работы индукционных нагревателей ВИН
- 4 Маркировка котлов
- 5 Вихревой индукционный котел ВИН – 5
- 6 Достоинства
- 7 Недостатки
О существовании индукционных котлов, наверное, мало кто знает, и это совершенно не заслуженно. Котлы просты в конструкции и обладают высоким коэффициентом полезного действия.
Конструкция котлов ВИН
В городе Ижевске на заводе «Альтернативная энергия» выпускают вихревые индукционные нагреватели (ВИН). Эти аппараты стали известны и популярны в странах СНГ. Видимо, из-за своей простоты конструкции и надежной работы.
Котел состоит из:
• Металлический корпус.
• Индукционная катушка, она располагается во внутренней камере полого цилиндра. В отверстие цилиндра вставлена металлическая труба, исполняющая роль сердечника.
• Два патрубка для входа холодной и выхода горячей воды.
• Кварцевый песок.
• Шкаф управления.
• Датчик температуры.
• Система безопасности.
Принцип работы
Индукционная катушка, помещенная в замкнутую и совершенно не касающуюся воды камеру цилиндра, нагревает его стенки и сердечник. Вода, проходящая по зазорам между цилиндром и сердечником, нагревается.
Через отверстия в сердечнике (это труба) попадает внутрь его, нагреваясь еще сильнее, выходит наружу. Камера, где находится катушка, заполнена кварцевым песком и запаяна.
Посмотрите видео о принципах работы индукционных нагревателей ВИН
Маркировка котлов
Завод выпустил несколько модификаций котлов использующих для своей работы электромагнитную индукцию. Все они разных мощностей.
Цифры, стоящие после аббревиатуры, означают мощность котла.
Котел с минимальной мощностью в 3 кВт способен обогреть площадь в 40 метров квадратных, аппарат, потребляющий 80 кВт, создаст тепло в здании в 900 м2.
Вихревой индукционный котел ВИН – 5
Котел используется для обогрева частных домов. Потребляет 5 000 Вт. Корпус металлический, толщина стенок сердечника равна 10 мм, катушка выполнена из меди. Работает от напряжения в 220 вольт.
Котел легко обогревает помещение площадью 60 метров. Патрубки имеют диаметр в 25 миллиметров. Вес составляет 27 килограмм. Габариты 675 х 133. Первая цифра высота, вторая диаметр.
Достоинства
• Устанавливается в любом месте замкнутой системы отопления.
• В виде нагревающейся жидкости можно использовать любую известную.
• Большой срок службы, так как нет трущихся частей.
• Высокий коэффициент отдачи.
• Способен работать с автоматикой.
• Можно использовать как постоянный, так и переменный ток.
• Безопасный.
• Не провоцирует возникновения пожара.
• Не требует наличия дымохода и отдельного помещения.
• Бесшумный.
• Не требует особого разрешения на установку.
Недостатки
Как и у любого оборудования, они тоже есть:
• Высокая цена.
• Создает волновые помехи рядом с собой.
Купив этот котел, вы будете точно знать, что комфорт в вашем доме в холодное время года обеспечен навсегда.

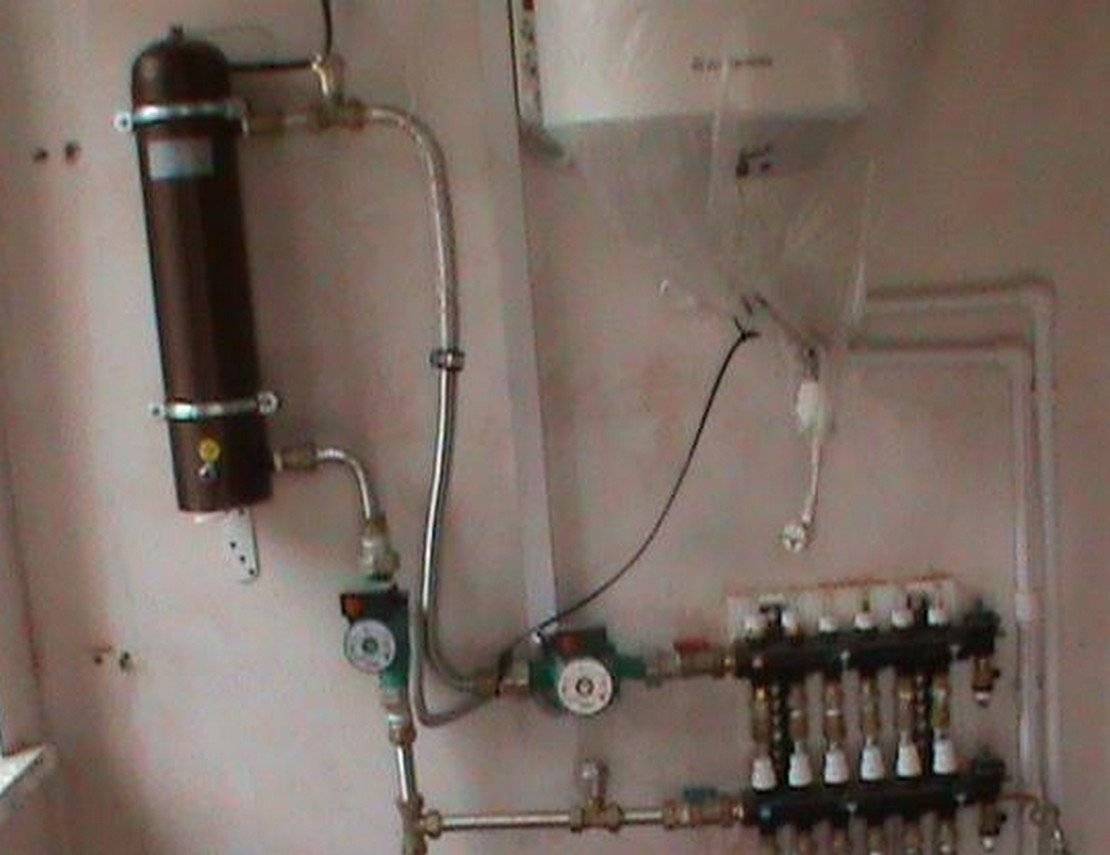

Вихревой индукционный нагреватель в системе отопления дома
Когда заходит речь об отопительных системах и приборах для обогрева жилого дома, то сразу возникает множество мнений.
Одни утверждают, что лучше газового отопления ничего не существует, другие доказывают эффективность пиролизных котлов, третьи – никак не нарадуются твердотопливным агрегатам. Несомненно, все виды отопления имеют свои преимущества, но мы хотели бы обратить внимание на обогрев жилища электричеством.
Главным преимуществом такого вида обогрева является удобство эксплуатации: ведь не нужно заготавливать топливо и постоянно очищать оборудование от продуктов сгорания.
Некоторые скептики, читая эти строки, резонно могут заметить: а как же быть с постоянным подорожанием электроэнергии? Куда же тогда девается эффективность электрического оборудования для отопления?
Смело можно ответить: в последнее время набирает популярности вихревый индукционный нагреватель, который создан на основе передовых современных технологий. Стоит также отметить, что расходы на этот вид электрического отопления значительно сокращены. (Об особенностях индукционного отопления читайте эту статью).
Поэтому, в этой статье мы подробно расскажем, что собой представляет вихревый индукционный нагреватель (сокращенно – ВИН), а также опишем все его преимущества и недостатки.
Конструкция
Вихревый индукционный обогреватель представляет собой прибор, в котором для подогрева теплоносителя используется энергия электромагнитного поля.
Иначе говоря, ВИН преобразует этот вид энергии в тепловую.
Этот вид индукционного котла состоит из следующих конструктивных частей:
- Нагревательный элемент, как правило, представлен в виде металлической трубы, которая помещается в электромагнитное поле.
- Индуктор, который является генератором электромагнитного поля. Обычно он представлен в виде цилиндра, состоящего из витков медной проволоки.
- Генератор переменного тока. Этот узел отвечает за преобразование обычной электроэнергии в высокочастотный ток.
Принцип работы ВИН
Принцип индукционного нагреваАлгоритм функционирования вихревого индукционного нагревателя заключается в следующих последовательных действиях:
- генератор образует высокочастотный ток и подает его на индуктор;
- индуктор, принимая этот ток, создает возле цилиндрической катушки электромагнитное поле;
- нагревательный элемент, который находится внутри катушки из медной проволоки, разогревается с помощью вихревых токов, которые созданы электромагнитным полем;
- теплоноситель, который находится внутри нагревательного элемента, одновременно с ним разогревается, и непосредственно подается к радиаторам отопления.
Важный факт: весь процесс работы ВИН происходит практически без энергетических потерь.
Преимущества и недостатки
Согласно отзывам владельцев ВИН, использование нагревателя этого вида имеет целый ряд достоинств, к которым можно отнести следующие важные моменты:
- небольшие габаритные размеры позволяют использовать агрегат в любых помещениях;
- высокий коэффициент полезного действия;
- срок эксплуатации ВИН составляет более 30 лет;
- не требует дополнительного ухода;
- высокий уровень пожарной безопасности;
- котел этого вида работает бесшумно;
- на внутренних стенках не оседает накипь, потому что вихревые токи создают также и вибрацию;
- полная герметичность ВИНа препятствует всякого рода протечкам;
- процесс управления котлом полностью автоматизирован;
- при работе агрегата не выделяются никакие вредные продукты сгорания, иначе говоря, нагреватель этого вида полностью экологичен;
- возможность подключения к действующей отопительной системе;
- в качестве теплоносителя можно использовать различные жидкости, например вода, антифриз, масло и прочее.
Для большей убедительности преимуществ этого вида котлоагрегата, приведем для примера технические характеристики нагревателя модели ВИН-15:
Трудно не согласиться, что это достаточно позитивные характеристики котла этой модели.
К основным негативным моментам использования вихревого индукционного нагревателя можно отнести следующее:
Совет специалиста: чтобы не допустить детонации, можно дополнительно установить датчик давления.
Как видим, недостатков индукционного котла гораздо меньше, чем преимуществ. Их вполне можно сократить, если придерживаться вышеуказанных рекомендаций. В этой статье мы подробно изложили все аспекты использования вихревого индукционного нагревателя. Надеемся, что наша информация поможет вам при установке ВИН в вашем доме.Смотрите видео, в котором показаны особенности работы вихревого индукционного нагревателя ВИН, а также отзывы об этом оборудовании:
- Автор: DmitriiG
- Распечатать
(5 голосов, среднее: 3.
2 из 5)
как построить самодельный агрегат
Люди избалованы цивилизацией и не представляют существования без ее благ. Несомненно, к ним относится отопление зданий. Системы отопления постоянно совершенствуются и становятся все более эффективными и удобными в использовании.
Но этого недостаточно. Согласитесь, совсем неплохо, чтобы отопительное оборудование было еще и экономичным. И это желание вполне осуществимо – можно сделать индукционный котел отопления своими руками. Он способен не только обеспечить необходимый уровень обогрева помещения, но и очень экономно расходовать энергоресурсы.
Причем такое снаряжение при желании соберет даже начинающий мастер. А как это сделать правильно и какие материалы потребуются для изготовления – эти вопросы мы подробно обсудим в нашей статье. Сначала рассмотрим устройство и принцип работы оборудования, а также преимущества его использования.
Содержание статьи:
- Устройство и принцип работы оборудования
- Как работает индукционный котел?
- Основные элементы отопительного оборудования
- Плюсы самостоятельной сборки нагревателя
- Инструкция по сборке индукционного котла
- Особенности вихревого индукционного котла
- Отличительные особенности ВИН
- Как собрать вихревое индукционное устройство?
- Необычная модель индукционного аппарата
- Выводы и полезное видео по теме
Устройство и принцип работы оборудования
Перед тем, как заняться самостоятельной сборкой индукционного котла, необходимо разобраться в его устройстве и принципе работы.
И только разобравшись с этими моментами, можно приступать к изготовлению самоделок.
Как работает индукционный котел?
Чтобы понять, как работает индукционное оборудование, необходимо ознакомиться с принципом его действия. Поэтому вспомним школьный курс физики.
Когда электрический ток проходит через проводящий материал, он выделяет тепло. В этом случае количество полученного тепла будет прямо пропорционально напряжению и силе тока. Эта закономерность была открыта Джоулем и Ленцем, в честь которых назван физический закон.
Галерея изображений
Фото
Принцип работы индукционных нагревателей и котлов
Преимущества отсутствия прямого нагрева
Стандартные комплектующие индукционного котла
Самодельный вариант индукционного нагревателя появиться в проводник не только тогда, когда он напрямую подключен к источнику питания. Есть еще один метод, открытый в позапрошлом веке М. Фарадеем. Это бесконтактный метод, который не предполагает взаимодействия источника питания с проводником.
Суть его в том, что при изменении параметров магнитного поля, которое пересекает проводник, в нем возникает ЭДС или электродвижущая сила.
Это явление получило название электромагнитной индукции. Именно его используют в работе индукционного котла. Получается, что если есть ЭДС, то будет и электрический ток, соответственно будет нагрев проводника.
В этом случае он будет производиться бесконтактным способом, с использованием наведенных токов или как их еще называют токов Фуко.
Существует два способа получения электромагнитной индукции. В первом случае для получения индукции проводник вращают или перемещают внутри постоянного магнитного поля. Этот метод используется в электрогенераторах.
Еще один способ получения индукции – проводник остается неподвижным, при этом параметры магнитного поля, в котором он находится, а именно направление силовых линий и напряженности, постоянно меняются.
В основе действия любого индукционного котла лежит явление электромагнитной индукции
Было бы трудно это сделать, если бы не открытие Эрстеда.
Он выяснил, что если намотать на катушку проволоку, то при подключении источника питания она превращается в электромагнит. С изменением направления и силы тока будет меняться и магнитное поле, которое создает это устройство.
Если внутрь поля поместить проводник, то в нем возникнет электрический ток, который сопровождается нагревом.
Именно по такому принципу устроен индукционный котел. Его конструкция очень проста. Включает в себя корпус, обязательно теплоизолированный и экранированный. Внутри него помещается труба. Лучше всего, если это будет сплав, но можно использовать и сталь.
Правда, в последнем случае немного пострадают эксплуатационные характеристики устройства. Труба установлена в рукаве из диэлектрического материала.
Теплоноситель в котлах индукционного типа нагревается от расположенного внутри стального сердечника, нагреваемого вихревыми токами, возникающими в электромагнитном поле
Поверх лейнера наматывается медная шина по принципу катушки.
Он подключен к источнику питания. Для подключения к системе отопления используются две трубы, по которым будет двигаться теплоноситель.
При подаче питания ток проходит через катушку и активирует переменное магнитное поле, которое, в свою очередь, вызывает вихревые токи внутри трубы. Они нагревают стенки детали, а частично и теплоноситель, который в ней находится.
Существуют варианты индукционного котла с несколькими параллельно установленными трубами малого диаметра. Их используют вместо одной большой трубы. Это дает выигрыш в скорости нагрева устройства.
В таком виде оборудование уже может работать, но нагрев будет слабым. Чтобы его усилить, нужно пропустить через катушку электрический ток высокой частоты. Поэтому оборудование необходимо дополнить инвертором и выпрямителем.
Переменный ток из сети имеет частоту 50 Гц, что недостаточно для эффективной работы индукционного котла. Поэтому она подается на выпрямитель, где преобразуется в постоянную.
Затем он поступает в инвертор, представляющий собой электронный модуль со схемой управления и двумя ключевыми транзисторами.
Устройство преобразует постоянный ток в высокочастотный.
Правда, использование выпрямителя и инвертора увеличивает стоимость индукционного котла. Поэтому есть модели, которые работают без них. Они подключаются к обычной сети. Но такое оборудование имеет внушительные габариты, что позволяет повысить его эффективность. Приборы с инвертором более компактны.
Наведенные вихревые токи очень быстро нагревают теплообменник и жидкость внутри него
Основные элементы нагревательного оборудования
Любой котел индукционного типа состоит из нескольких конструктивных элементов:
- Дроссель. Основная часть устройства. Это своего рода трансформатор с двумя обмотками. Первичка намотана вокруг сердечника. При прохождении тока именно здесь возникает электромагнитное поле, образующее вихревые токи. Корпус котла выполняет роль вторичной обмотки. Он принимает на себя вихревые токи, прогревается и передает тепловую энергию теплоносителю.
- Нагревательный элемент. Это сердечник катушки. Для котла он выполняется в виде трубы достаточно большого диаметра или нескольких труб меньшего сечения, соединенных параллельно.
- Патрубки. Предназначен для ввода прибора в тепловую сеть. Один теплоноситель входит в устройство поочередно, а второй жидкий выходит из котла и поступает в отопительный контур.
- Инвертор. Это устройство – – преобразует постоянный электрический ток в высокочастотный, который затем подается на индуктор.
Это сердечник катушки. Для котла он выполняется в виде трубы достаточно большого диаметра или нескольких труб меньшего сечения, соединенных параллельно.Прежде чем приступить к самостоятельной сборке, следует тщательно продумать, из чего и как будут изготовлены основные элементы устройства. Некоторые из них придется сделать самому, а некоторые можно купить.
Например, можно использовать инвертор от сварочного аппарата. Хорошо, если он будет с возможностью регулировки мощности.
Инвертор преобразует постоянный ток в высокочастотный. Для изготовления самодельных устройств можно использовать стандартный инвертор для сварки
Мы перечислили основные элементы индукционного котла.
Плюсы самостоятельной сборки отопителя
Электрические котлы традиционно считаются неэкономичными. Учитывая, что стоимость электроэнергии постоянно растет, они обходятся своим владельцам «в копеечку». Рекомендуем посмотреть подробную информацию по отоплению от электрокотла в г.
Однако индукционные котлы хоть и работают от электричества, но достаточно экономичны.
Галерея изображений
Фото
Котлы индукционного типа – самое экономичное электрооборудование по энергопотреблению
Экономное энергопотребление не мешает индукционным котлам лидировать по рабочим параметрам
Благодаря простоте конструкции индукционные котлы редко выходят из строя, имеют исправно функционируют более 30 лет
Аккуратная форма и компактные размеры – важные аргументы в пользу индукционных котлов
Индукционное оборудование быстро нагревает теплоноситель для отопительных контуров
Однако длинный список достоинств индукционных котлов перевешивает солидный минус – цена оборудования, особенно ощутимая при необходимости установки нескольких технических узлов
Цена не страшна тем, кто решит сделать эффективный агрегат со своими своими руками комплектующие для сборки недорогие
Однако для успеха в реализации идеи стоит досконально разобраться с устройством индукционного агрегата и принципом его работы
Экономичный вариант электрокотла
Приоритеты высокой производительности
Конструктивная простота
Компактные размеры агрегата
Высокая скорость нагрева теплоносителя
Стоимость как сплошной минус котлов
Самодельный индукционный котел 9 0003
Особенности устройства и принцип работы
Но это далеко не весь список их достоинств.
Решив установить такое устройство, вы можете получить:
- Быстрый нагрев охлаждающей жидкости. Это занимает в среднем 3-5 минут.
- КПД близок к 100%, так как почти вся электроэнергия преобразуется в тепло.
- Высокая температура нагрева жидкости в контуре отопления, не менее 35 °С.
- Отсутствие накипи на внутренних поверхностях аппарата, обусловленное вибрациями, возникающими при работе аппарата. Они предотвращают отложения.
- Долгий срок службы, так как отсутствуют движущиеся и трущиеся механизмы и детали. Соответственно, нет износа оборудования и порчи его компонентов.
- Нет необходимости отводить продукты сгорания и проводить частое техническое обслуживание.
Недостатков у индукционных котлов не так много. Прежде всего, это достаточно высокая стоимость оборудования. Кроме того, в процессе работы устройства издают небольшой вибрационный шум.
Еще одним недостатком является достаточно большая масса, что необходимо учитывать при монтаже устройства на стену.
Для получения максимального эффекта от использования индукционного котла, как самодельного, так и серийного, нужно соединить их в группу и использовать по очереди или все сразу
Инструкция по сборке индукционного котла
Индукционные нагревательные приборы можно приобрести в магазине, но их стоимость довольно высока. Поэтому многие домашние умельцы пытаются сделать его своими руками. Чтобы сделать самодельный индукционный котел, необходимо подготовить материалы и инструменты.
Для начала необходимо приобрести сварочный инвертор. Это может быть недорого, но желательно, чтобы устройство было оснащено регулятором тока.
Кроме того, следует обратить внимание на силу тока, с которым работает устройство. Стандартное значение для сварочных инверторов составляет 15А. Этого будет недостаточно. Нужно искать более мощный агрегат.
Кроме того, необходимо подготовить катанку или проволоку из нержавеющей стали диаметром около 7 мм. Его следует разрезать на фрагменты длиной 40-50 мм.
Их поместят в электромагнитное поле, где они будут нагреваться.
Нагревательный элемент самодельного индукционного прибора изготавливается из медной проволоки, для намотки которой можно использовать любой подходящий цилиндрический предмет диаметром
Для изготовления корпуса котла берется пластиковая толстостенная труба. Диаметр детали может варьироваться, но, как показывает практика, оптимальным вариантом является внутренний диаметр 50 мм.
Переходники используются для подключения оборудования к системе отопления. Через один из них в котел будет поступать теплоноситель, а через другой – в систему будет подаваться горячая жидкость.
Фрагменты провода уложить в кожух. Чтобы они не выпадали, низ детали покрыт мелкоячеистой металлической или капроновой сеткой, которая надежно фиксируется на корпусе. После этого можно прокладывать провод внутрь корпуса.
Теперь верхняя часть детали покрыта такой же сеткой, что и нижняя, и крепится к стенкам детали. Переходники надеваются на торец.
Получается заготовка, из которой будет изготовлена индукционная катушка.
Для этого на него нужно намотать эмалированный медный провод. В среднем требуется 90 витков. Они должны располагаться ближе к центру детали. Выполнять их нужно очень аккуратно и ровно, чтобы у вас получилась качественная индукционная катушка.
Полученное устройство можно установить в систему отопления. Это делается следующим образом. Сначала из системы сливается охлаждающая жидкость.
После этого выбирается место, где будет установлен котел. Размечается труба на этом участке, после чего из нее вырезается фрагмент, равный длине отопительного прибора.
Затем на подготовленное место устанавливается самодельный индукционный котел. Катушка подключается к инвертору, на этом установку можно считать законченной. После этого система снова .
Медная проволока аккуратно намотана на пластиковую трубу с кусочками металлической проволоки внутри.
Только после этого можно протестировать новое устройство.
В нем должна быть жидкость.
Если включить индукционный котел «всухую», пластиковый корпус расплавится от высокой температуры. Это приведет к частичному разрушению системы отопления, что недопустимо.
Еще одним важным моментом является грамотное устройство заземления отопительного прибора, без которого невозможна его безопасная эксплуатация.
Особенности вихревого индукционного котла
С принципом работы индукционного нагревательного устройства мы уже знакомы. Есть его разновидность: вихревой индукционный котел или ВИН, действующий несколько иначе.
Отличительные особенности ВИН
Как и индукционный аналог, работает от высокочастотного напряжения, поэтому обязательно комплектуется инвертором. Особенность устройства ВИН в том, что оно не имеет вторичной обмотки.
Его роль выполняют все металлические части устройства. Они обязательно изготавливаются из материалов, обладающих ферромагнитными свойствами. Таким образом, при протекании тока по первичной обмотке устройства электромагнитное поле резко возрастает.
Он, в свою очередь, генерирует ток, сила которого быстро увеличивается. Вихревые токи провоцируют перемагничивание, в результате чего все ферромагнитные поверхности очень быстро, практически мгновенно нагреваются.
Вихревые устройства достаточно компактны, но за счет использования металла имеют большой вес. Это дает дополнительное преимущество, так как в теплоотдаче принимают участие все массивные элементы корпуса. Таким образом, КПД агрегата приближается к 100%.
Эту особенность устройства необходимо учитывать, если решено самостоятельно изготовить котел ВИН. Он может быть только из металла, пластик использовать нельзя.
Основное отличие вихревого индукционного котла в том, что его корпус выполняет роль вторичной обмотки. Поэтому он всегда из металла
Как собрать вихревой индукционный прибор?
Как мы уже знаем, такой котел отличается от своего индукционного аналога, однако сделать его своими руками так же просто. Правда, теперь понадобятся навыки сварки, ведь собирать устройство следует только из металлических деталей.
Для работы вам потребуется:
- Два одинаковых отрезка металлической толстостенной трубы. Их диаметры должны быть разными, чтобы одну деталь можно было поместить в другую.
- Обмоточный (эмалированный) провод медный.
- Трехфазный инвертор, можно от сварочного аппарата, но максимально мощный.
- Кожух для теплоизоляции котла.
Теперь можно приступать к работе. Начинаем с изготовления корпуса будущего котла. Берем трубу большего диаметра и вставляем внутрь вторую часть. Их нужно вварить один в другой так, чтобы между стенками элементов оставалось определенное расстояние.
Полученная деталь в разрезе будет напоминать рулевое колесо. В качестве основания и крышки корпуса используется стальной лист толщиной не менее 5 мм.
В итоге получаем полый резервуар цилиндрической формы. Теперь нужно встроить в его стенки патрубки под трубу подачи холода и отвод горячей жидкости. Конфигурация патрубка и его диаметр зависят от труб системы отопления, дополнительно могут понадобиться переходники.
После этого можно приступать к намотке провода. Он аккуратно, под достаточным натяжением, намотан на корпус котла.
Схема самодельного индукционного котла вихревого типа
Собственно нагревательным элементом будет служить намотанная проволока, поэтому корпус устройства желательно закрыть теплоизоляционным кожухом. Таким образом, удастся сохранить максимальное тепло и, соответственно, повысить КПД устройства и сделать его безопасным.
Теперь нужно врезать котел в систему отопления. Для этого сливается теплоноситель, отрезается необходимая длина отрезка трубы и на его место приваривается устройство.
Осталось только запитать ТЭН и не забыть подключить к нему инвертор. Устройство готово к использованию. Но перед проведением испытаний нужно заполнить магистраль охлаждающей жидкостью.
Не знаете какой теплоноситель выбрать для заполнения контура? Рекомендуем ознакомиться и рекомендации по выбору оптимального типа жидкости для контура отопления.
Только после закачки охлаждающей жидкости в систему проведите пробный пуск.
Сначала нужно запустить аппарат на минимальную мощность и внимательно следить за качеством сварных швов. Если все в порядке, увеличиваем мощность до максимума.
На нашем сайте есть еще одна инструкция по изготовлению индукционного прибора, который можно использовать для нагрева теплоносителя в системе отопления. Для ознакомления с процессом сборки индукционного нагревателя перейдите на .
Необычная модель индукционного котла
Эта модификация индукционного котла может показаться очень необычной, однако она имеет право на существование.
Более того, практика показывает, что такой прибор гораздо экономичнее стандартного бойлера с ТЭНом. На обогрев стандартной «трёшки» потребуется около 1,8-2,5 кВт в час, в то время как электрический котел потратит не менее 6 кВт.
При изготовлении самодельных индукционных котлов для сердечниковой обмотки используется только специальный обмоточный медный провод
Собственно котел представляет собой встроенный в систему отопления теплообменник, который нагревается индукционной электроплитой.
Важной частью конструкции является теплообменник; он должен быть компактным, надежным и максимально дешевым. Расчеты показывают, что для обогрева квартиры площадью около 50 кв. м будет достаточно устройства, работающего с 40 литрами теплоносителя.
То есть вам нужен плоский металлический бак, размеры которого варьируются в пределах 50х600х500 мм. Такую емкость вполне можно изготовить самостоятельно, сварив из профильной трубы 50х50.
Работа выполняется в следующей последовательности:
- Труба 50х50 разрезается на отрезки по 600 мм. Всего должно получиться 9-10 штук.
- Полученные отрезки сваривают друг с другом по принципу «стенка к стенке» так, чтобы получился непрерывный ряд труб.
- От трубы отрезают еще два куска так, чтобы их длина равнялась ширине получившейся заготовки.
- Из обоих полученных фрагментов вырезается одна стена.
- Деталь устанавливается отрезанной частью на сваренные между собой трубы так, чтобы получилась заготовка, напоминающая коллектор. Фрагмент приварен к теплообменнику.
- Аналогично устанавливается вторая секция трубы с противоположной стороны.
- Трубы ввариваются в диагонально противоположные секции теплообменника для подключения к системе отопления.
- Конструкция тщательно обваривается, потому что она должна быть полностью герметичной.
Фрагмент приварен к теплообменнику.Теплообменник готов, его можно установить на место и разместить под ним источник тепла. Практика показывает, что лучше всего такую систему устанавливать в ванной, выполнив вертикальный монтаж.
Обычная индукционная плита может стать источником тепла для обогрева квартиры
Теплообменник вварен в систему отопления, а плитка расположена между ним и стеной.
Домашние мастера утверждают, что если к такому устройству подключить инвертор, его энергопотребление значительно снизится.
Вам после прочтения инструкции изготовление самодельных котлов кажется сложным и опасным? Сомневаетесь, что самоделки будут экономнее расходовать электроэнергию на подогрев теплоносителя в системе отопления? В этом случае лучшим решением будет покупка готового отопительного агрегата.
На нашем сайте есть полезные материалы для выбора лучшего электрокотла и рейтинг самых популярных моделей среди покупателей. Также рекомендуем ознакомиться с особенностями расчета энергопотребления котла и других вариантов электроотопления в доме:
Выводы и полезное видео по теме
Как самому собрать котел индукционного типа:
Как работает самодельный индукционный нагреватель:
Индукционный котел – самый экономичный и эффективный из всех отопительных приборов, работающих от электричества. Существует множество модификаций самодельных индукционных приборов, можно выбрать любую, наиболее подходящую для условий эксплуатации.
Чтобы купить такое устройство в магазине придется потратить значительную сумму, поэтому домашние умельцы научились делать их самостоятельно .
Используете ли вы самодельный индукционный котел в качестве нагревателя? Поделитесь своими фото самоделки и рекомендациями по сборке в разделе комментариев.
А может вы только собираетесь заняться изготовлением котла и у вас остались нерешенные вопросы после прочтения нашей статьи? Не стесняйтесь спрашивать их – мы постараемся вам помочь.
Интернет-магазины с быстрой и бесплатной доставкой на Маврикии
Горячие предложения
- В продаже!
- СОХРАНИТЬ 5500 рупий
рупий 100 х 612182430 месяцев
- В продаже!
- СОХРАНИТЬ 20 000 рупий
рупий 100 х 612182430 месяцев
- В продаже!
- СОХРАНИТЬ 700 рупий
рупий 100 х 612182430 месяцев
- В продаже!
- СОХРАНИТЬ 11 300 рупий
рупий 100 х 612182430 Месяцев
Эксклюзив онлайн
WESTPOINT SMART TV 32” HD
Цена 8990 рупий100 рупий х 612182430 Месяцы
HD READY
РАЗМЕР ЭКРАНА: 32 дюйма
HD
2 HDMI/2 USB
ГАРАНТИЯ: 2 ГОДА
DVB -T2
ANDROID 9.
0
АУДИОРЕЖИМ
МИНИ-ХОЛОДИЛЬНИК IGNIS 120 Л, СЕРЕБРО
100 рупий х 612182430 Месяцы
ТИП: ОДНОДВЕРНЫЙ
120 л
КАТЕГОРИЯ ЭНЕРГИИ: A
ПРЯМОЕ ОХЛАЖДЕНИЕ
МОРОЗИЛЬНАЯ КАМЕРА
2 ПОЛОВИННЫХ ПОЛКИ + 2 ПОЛНЫХ
ИГРОВАЯ ГАРНИТУРА LOGITECH G PRO X — ЧЕРНАЯ — USB
Цена 6700 рупий100 рупий х 612182430 Месяцы
Гарнитура
Черный
Разработано с профессионалами и для них. Объемный звук нового поколения 7.1 и 50-мм драйверы PRO-G обеспечивают превосходное игровое звучание. Микрофон звучит потрясающе благодаря внешней звуковой карте USB с вещательными фильтрами Blue VO!CE.
Наушники/динамик: Гибридная сетка PRO-G 50 мм/Магнит: Неодимовый/Частотная характеристика: 20 Гц-20 кГц/Сопротивление: 35 Ом/Чувствительность: 91,7 дБ SPL при 1 мВт и 1 см Кардиоидная (однонаправленная)/Тип: электретный конденсаторный/Размер: 6 мм/Частотный диапазон: 100 Гц–10 кГц
ИГРОВАЯ МЫШЬ LOGITECH G MX518 USB
Цена 3000 рупий100 рупий х 612182430 Месяцы
Мышь
Черный
Оптический игровой сенсор ERO 16K
Разрешение 16 000 точек на дюйм.
Частота опроса: 1000 Гц
WESTPOINT ХОЛОДИЛЬНИК ВЕРХНИЙ КРЕПЛЕНИЕ 465 Л INOX A++ ИНВЕРТОР
Цена 38 490 рупий100 рупий х 612182430 Месяцы
ТИП: ВЕРХНИЙ МОНТАЖ
Морозильник: 100 л
INOX
ЭНЕРГЕТИЧЕСКИЙ КАТЕГОРИЙ: A++
ГАРАНТИЯ: 1 год в общем 2 года на компрессор 9 0003
NO FROST
ИНВЕРТОР
Полки: закаленное стекло
WESTPOINT SMART TV UHD 65 дюймов
Цена 38 590 рупий100 рупий х 612182430 Месяцы
LED TV
РАЗМЕР ЭКРАНА: 65″
UHD
3 HDMI/ 2 USB
ГАРАНТИЯ: 2 ГОДА
DVB -T2
ANDROID 9.0
DOLBY DIGITAL plus АУДИОРЕЖИМ
КОНДИЦИОНЕР CHIGO 12000 BTU БЕЗ ИНВЕРТОРА ГОРЯЧАЯ И ХОЛОДНАЯ
Обычная цена 17 490 рупий Цена 14 990 рупий100 рупий х 612182430 Месяцы
ТИП : РАЗДЕЛИТЕЛЬНАЯ СТЕНКА
БЕЛЫЙ
12000BTU
ГАРАНТИЯ: 2 года общая 5 лет на компрессор
A
БЕЗ ИНВЕРТОРА
HEAT & COOL
GOLD ФИН АНТИКОРРОЗИОН
ВЕЛОСИПЕД ROYALBABY ROYALLOY 24″
Цена 14 990 рупий100 рупий х 612182430 Месяцы
Велосипед
КРАСНЫЙ И ЧЕРНЫЙ
ГАРАНТИЯ: НОЛЬ
Китай
24? Амортизирующая вилка/ Регулируемое сиденье под разный рост
Алюминиевый сплав / Высококачественные аксессуары
КУХОННЫЙ КОМПЛЕКС MAGIMIX MINI PLUS 18252F
Обычная цена 11 890 рупий Цена 9990 рупий100 рупий х 612182430 Месяцы
КУХОННЫЙ КОМПЛЕКС
МИСКИ 1,7 Л И 0,6 Л
ЧЕРНЫЙ
400 Вт
ГАРАНТИЯ: 3 ГОДА НА ДЕТАЛИ, 2 ГОДА L ABOUR & 30 YEARS MOTOR
2 ДИСКА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ
ЧАСТИ ДЛЯ ПОСУДОМОЕЧНЫХ МАШИН
BPA FREE
МИНИ-ПЕЧЬ WESTPOINT ГРИЛЬ 35 Л WOY3515.
4I Цена
4790 рупий100 рупий х 612182430 Месяцы
ЭЛЕКТРИЧЕСКАЯ
ЧЕРНАЯ
ГАРАНТИЯ: 1 ГОД
5 ФУНКЦИЙ ПРИГОТОВЛЕНИЯ
ТАЙМЕР 60 МИН
ТЕРМОСТ ПРИ 250°C
В КОМПЛЕКТЕ: ПРОТИВ ДЛЯ ДУХОВКИ РЕШЕТКА ВЕРТИЛЬНИК
Новые поступления
- Новый
- Новый
- Новый
- Новый
- Новый
- Новый
- Новый
- Новый
- В продаже!
- СОХРАНИТЬ 1000 рупий
- Новый
- Новый
- Новый
- Новый
Магазин с быстрой и бесплатной доставкой на Маврикии
361 является одним из ведущих розничных продавцов новейшей бытовой техники и электроники на Маврикии.
От самых продаваемых брендов, таких как Samsung, Huawei, TCL, Rinnai, Tefal, до оригинальных аксессуаров по лучшим ценам, мы предлагаем вам беспроблемные покупки как в Интернете, так и в ближайших 361 выставочных залах (Порт-Луи, Багатель, Каскавель, Ла-Сити).
Trianon, Chemin Grenier, Curepipe, Grand Baie, Phoenix, Mahebourg, Riche Terre, Rose Belle, Goodlands, Rose Hill, Triolet, Vacoas, Flacq Central, Flacq Coeur De Ville, Quatre Bornes, Chemin Grenier, Rivière du Rempart, St Pierre, Beau Plan Mahogany Mall), Bel Air Riviere Seche, Valentina Mall Phoenix, Bo’Valon Mall, Tribeca Central.
В нашем интернет-магазине вы можете приобретать товары лучших брендов с гарантией по самым низким ценам, с быстрой и бесплатной доставкой на дом по всему Маврикию или самовывозом из магазина. Ознакомьтесь с нашим каталогом и брошюрой, чтобы найти лучшие предложения по моделям мобильных телефонов, кухонной технике, оборудованию для приготовления пищи и выпечки, косметическим инструментам и другим категориям, а также совершить покупку онлайн с такими вариантами финансирования, как Juice, CIM, Rogers Capital и наложенным платежом.
Чтобы сэкономить больше, наполните свою корзину нашими горячими предложениями и эксклюзивными онлайн-продуктами со скидкой.
