Что означает ошибка f4 газового котла Viessmann (Висман)
В инструкции производителя, на некоторых тематических сайтах появление данного кода объясняется неисправностью горелки. Это упрощенная трактовка, не позволяющая пользователю найти пути решения проблемы. Ошибка f4 котла Висман вызывается рядом факторов: внешними, неполадками в отопительной установке. Понимая ее смысл, несложно устранить причину, не обращаясь в сервисную организацию.
Ошибка f4 на котле ViessmannРасшифровка кодаОтсутствие пламени горелки Viessmann: вот о чем информирует ошибка f4 на дисплее. Немецкие котлы славятся надежностью, но при условии, что неукоснительно соблюдены рекомендации производителя в плане монтажа и эксплуатации оборудования.
С чего начать- Произвести сброс кнопкой включения (с функцией REZET) на передней панели котла Висман.

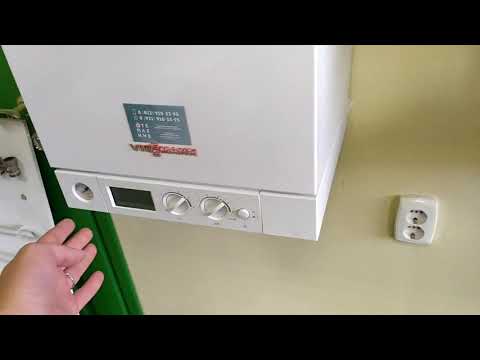

Наглядно показано, как выполнить сброс котла Viessmann. Функция REZET
- Проверить параметры электросети. Рекомендуемое напряжение ~ 230В: при отклонении от номинального значения возможны сбои в работе электронной платы. По этой причине котел Висман останавливается, появляется ошибка.
- Убедиться в надежности заземления. Ослабление, окисление контактной группы также вызывает остановку по сигналу аварии.
Если принятыми мерами проблема с котлом Висман не решается, нужно искать причину ошибки f4.
Совет. Импортные установки стабильно функционируют, если параметры подключенных коммуникаций в допуске. С учетом наших реалий (скачки напряжения, перекосы фаз, обрывы на ЛЭП) котел Viessmann желательно подключать к линии через ИБП. Рекомендуемые менеджерами в торговых центрах стабилизаторы полностью проблему не решают. В холодное время года отопительное оборудование должно работать бесперебойно, а в случае отсутствия напряжения приборы этой группы бесполезны. В составе ИБП для котлов, кроме схемы стабилизации, АКБ и зарядное устройство. При форс-мажоре на линии, проблемах с запуском аварийного источника (дизеля, бензогенератора) дом без обогрева не останется.
Схема стабилизации питания отопительного котлаВнешние факторыПоиск причины ошибки f4 начинается с тестирования системы газоснабжения. Такой подход экономит время, да и вероятность обнаружения неполадки выше. Отсутствие пламени вызывается блокировкой тракта или падением давления в трубе. Для арматуры газовых котлов, и Висман не исключение, установлен нижний порог срабатывания. В зависимости от схемы коммуникации определяется алгоритм действий, хотя ряд проверок однотипные.
Шаг 1В строении с газовой плитой тестирование проводится розжигом всех конфорок. По язычкам пламени (высоте, стабильности) несложно определить, имеется ли проблема с подачей энергоресурса, вызывающая остановку котла Висман. При автономном газоснабжении значение давления показывает манометр; падение вызывается снижением объема «голубого топлива» в резервуаре (выработкой запаса), отсюда и ошибка f4.
Проверка поступления газа в котел с помощью кухонной газовой плитыШаг 2Проверка приборов газового тракта. Снабжение частных объектов организуется по типовым схемам, а потому перечень их элементов идентичен.
- Вентиль на трубе. Если котел Висман по окончании периода холодов выводится из эксплуатации, краном перекрывается магистраль – привести в рабочее положение, и ошибка f4 исчезнет.
- Отсечной клапан. В автономных системах устанавливается типа «нормально закрытый». При временном отключении напряжения, «проседании» срабатывает и блокирует трубу. Проверить, взвести.
- Фильтр. Ошибку f4 Висман вызывает загрязнение сетки. Падение давления ниже минимального значения приводит к отключению котла по сигналу аварии.
- Редуктор. Если «голубое топливо» подается из газгольдера или баллонной группы, оледенение прибора приводит к блокировке канала: котел Висман останавливается. При недостаточном утеплении оголовка, уличного шкафа, изношенности термоизоляции – наиболее вероятная причина ошибки.
- Газовый счетчик. Неисправность инициирует появление кода f4. Прибор учета пломбируется, самостоятельно проблему не решить – вызывать представителя ресурсоснабжающей организации.
Вызываются несоблюдением периодичности регламентных работ, проведением в неполном объеме, непрофессионально. Те, кто экономит на услугах мастеров, часто сталкиваются с ошибками котла Висман. При появлении кода f4 вероятных причин несколько.
ЭлектродыОни смонтированы в одной сборке (розжига, ионизации).
Электроды розжига и ионизацииЧто проверить- Сигнальные линии. Обрыв, оплавление изоляции, ненадежный контакт, замыкание (на корпус, между собой) – любой из дефектов становится причиной ошибки f4 котла Висман.
- Целостность корпусов электродов. Трещина, скол изолятора инициируют пробой. Нужно очистить от копоти и визуально оценить состояние.
- Проволочные выводы. На них со временем образуется нагар, снижающий чувствительность. Электрод котла Висман не «видит» пламени, высвечивается ошибка f4.
Совет. Не нужно пытаться подгибать проволочку для повышения чувствительности электрода ионизации, как рекомендуется на отдельных сайтах – металл хрупкий, легко ломается.
ТрансформаторВыдает напряжение, за счет чего возникает искра, происходит розжиг горелки. Самостоятельно проверяется целостность обмотки мультиметром с установкой режима «прозвон». Обрыв, сгорание – и ошибка f4 котла Висман гарантирована.
Трансформатор розжига котла Viessmann VitodensИные причины отсутствия пламени: газовая арматура и электронная плата. Но их тестирование, восстановление работоспособности – удел профессионалов. Клапан требует точной настройки по давлению, а для этого нужен специальный прибор. Модуль плотно скомпонован, и малейший перегрев платы приводит к отслоению, обрыву токопроводящих дорожек, оплавлению корпусов радиодеталей.
Если следование приведенным рекомендациям по выявлению причины ошибки f4 Висман не дало положительного результата, нужно обращаться в сервисную организацию. Немецкий газовый котел стоит дорого, и непрофессиональное вмешательство, попытки самостоятельного ремонта его составных частей ни к чему хорошему не приведут.
Понравилась статья? Репост будут лучшей благодарностью.
Неисправности и коды ошибок котлов Viessmann
Ошибка F2
1) Неисправный конструктивный узел — горелка
2) Контролирующий элемент – ограничитель температуры
Что делать:
– Проверить уровень наполнения отопительной установки (давление).
– Проверить насос, и при необходимости удалить воздух.
– Проверить ограничитель температуры и соединительные кабели.
Ошибка F3 – Неисправна горелка
Необходимо проверить ионизационный электрод, и соединительные кабели.
Ошибка F4 – Неисправна горелка котла Viessmann
Отсутствует сигнал наличия пламени.
– Необходимо проверить электроды розжига, и соединительные кабели.
– Проверить давление газа и газовую регулирующую арматуру, розжиг и модуль розжига.
Ошибка F5 – Неисправность газового топочного автомата котла Висман.
Реле давления воздуха при пуске горелки неоткрыто или не закрывается при достижении частоты вращения при нагрузке во время розжига.
– Необходимо проверить систему «Воздух — продукты сгорания» LAS, шланг и реле давления воздуха, реле давления воздуха и соединительные кабели.
Ошибка F6 – Неисправна горелка
Произошло срабатывание устройства опрокидывания тяги 10 раз в течение 24 часов.
– Необходимо проверить систему удаления продуктов сгорания.
Ошибка F8 — неисправна горелка котла Висман
Газовая регулирующая арматура закрывается с задержкой.
– Необходимо проверить газовую регулирующую арматуру и оба управляющих кабеля.
Ошибка F9 – Неисправен газовый топочный автомат
Устройство управления модуляционным клапаном неисправно.
– Необходимо проверить устройство управления модуляционным пламенем.
Ошибка F-5 на котлах Viessmann Vitopend
Если Вы сталкивались когда-либо с неисправностями, возникающими на котлах Viessmann Vitopend с закрытой камерой сгорания, Вы наверняка слышали о самой распространенной ошибке, появляющейся на дисплее этого типа котлов – Ошибке F-5.
Как же выглядят внешние проявления этой неисправности?
Причина 1. Обрастание дымохода льдом
Ошибка F- 5 – типичная ошибка, которая сигнализирует в большинстве случаев о том, что есть проблемы с выхлопом, выходом дымовых газов в атмосферу.
На данном фото видно, что выход дымовых газов от котла в атмосферу затруднён – имеется преграда в виде колпака воздуховода (зонта). Если бы над дымовой трубой не было этого приспособления, дымовые газы свободно бы отводились в атмосферу и не успевали сконденсироваться. Однако, преграда есть, и как видно на фото, дымоход оброс ледяной глыбой, которая нарастает всё больше и мешает притоку воздуха и свободному выходу дымовых газов.
Когда происходит подобное – на дисплее котла появляется ошибка F-5.
Причина 2. Неправильный монтаж коаксиального дымохода
Помимо обрастания дымохода льдом, ошибка F-5.появляется на дисплее также в том случае, если монтаж коаксиального дымохода был произведен неправильно. В технической документации производителя, фирмы Viessmann, указано, что минимальная длина коаксиала котла до выхода наружу должна быть не менее одного метра и иметь как минимум один поворот на 87 градусов. Если эти требования не выполняются – появляется ошибка F-5.
Практика установки коаксиальных дымоходов показывает, что для холодных российских регионов приемлемая длина коаксиала по теплому помещению должна быть 1,5 – 2 метра.
Невыполнение этих условий влечет за собой размораживание пластинчатого теплообменника котла, из-за чего выходит из строя дифференциальный переключатель.
На данном фото показан пример правильно смонтированного дымохода, при условии, что дымовые газы уходят вверх по дымовому каналу.
Иные причины
Ошибка F-5 может также появиться, если вышел из строя вентилятор котла.

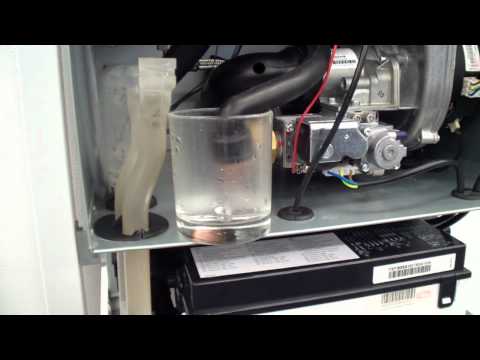

Также она появляется, если собрался конденсат в трубках, подходящих к дифференциальному переключателю.
Как обезопасить себя от ошибки F-5
Чтобы сделать ошибку F-5 неопасной для Вашего котла, советуем приобрести комплект дымохода против обледенения. Такой комплект Вам понадобится, если Вы отводите дымовые газы в стену.
Этот комплект позволяет правильно распределить потоки отходящих газов от котла и приток свежего воздуха для горения.
Код | Поведение установки | Принимаемые меры | |
A0 | Горелка блокирована | Давление газа слишком низкое | Проверить давление газа и реле контроля давления газа |
E0 | Горелка блокирована | Сработало устройство контроля опрокидывания тяги | Проверить газоход. Указание: Если устройство контроля опрокидывания тяги в течение 24 ч сработало 10 раз, горелка переходит в режим неисправности (индикация неисправности “F6”). |
F2 | Неисправность горелки | Сработал ограничитель температуры | Проверить уровень наполнения отопительной установки. Проверить циркуляционный насос. Удалить воздух из установки. Проверить ограничитель температуры и соединительные кабели. Для деблокирования повернуть ручку регулятора “tr” почти до отказа вправо и затем обратно (сброс). |
F3 | Неисправность горелки | Сигнал пламени имеется уже при пуске горелки | Проверить ионизационный электрод и соединительные кабели. Выключить и снова включить сетевой выключатель 8 (или выполнить сброс, см. F2). |
F4 | Неисправность горелки | Отсутствует сигнал наличия пламени | Проверить электроды розжига / ионизационный электрод и соединительные кабели, проверить давление газа, проверить газовую регулирующую арматуру, розжиг, трансформатор зажигания. |
F5 | Газовый топочный агрегат в состоянии неисправности. | Реле давления воздуха не разомкнуто при пуске горелки или не замыкается при достижении стартовой нагрузки | Проверить систему “Воздух/продукты сгорания”, шланги реле давления воздуха, реле давления воздуха и соединительные кабели выключить и снова включить сетевой выключатель 8 (или произвести сброс) |
F6 |
| Сработало устройство контроля опрокидывания тяги | Проверить датчик опрокидывания тяги. Выключить и снова включить сетевой выключатель 8 (или выполнить сброс, см. F2). |
F30 | Горелка блокирована | Короткое замыкание датчика температуры котла | Проверить датчик температуры котловой воды |
F38 | Горелка блокирована | Обрыв датчика температуры котла | Проверить датчик температуры котловой воды |
F50 | Нет приготовления горячей воды | Короткое замыкание датчика температуры емкостного водонагревателя (газовый одноконтурный котел) | Проверить датчик |
F51 | Нет приготовления горячей воды | Короткое замыкание датчика температуры горячей воды на выходе, (газовый комбинированный Водогрейный котел) | Проверить датчик |
Нет приготовления горячей воды | Обрыв датчика температуры емкостного водонагревателя (газовый одноконтурный котел) | Проверить датчик | |
F59 | Нет приготовления горячей воды | Обрыв датчика температуры горячей воды на выходе (газовый комбинированный водогрейный котел) | Проверить датчик |
b0 | Горелка блокирована | Короткое замыкание датчика контроля опрокидывания тяги | Проверить датчик |
b8 | Горелка блокирована | Обрыв датчика контроля опрокидывания тяги | Проверить датчик |
Коды ошибок газовых котлов Висман
Неисправности и ремонт Коды ошибок
Последовательность операций и возможные неисправности
Вентилятор не запускается спустя прибл. 51 с. Ошибка F5. Проверить реле давления воздуха, вентилятор, соединительные кабели вентилятора, электропитание вентилятора.
Розжига нет – Ошибка F4. Проверить подключение блока розжига.
Газовая регулирующая арматура не открывается – Ошибка F4. Проверить газовую регулирующую арматуру (управляющее напряжение 230 В), проверить динамическое давление газа.
Не создается ток ионизации (свыше 2) – Ошибка F4. Измерить ток ионизации, проверить настройку электрода и наличие воздуха в линии подачи газа.
Горелка не работает – Отключается при температуре ниже установленного значения заданной температуры котловой воды и сразу включается снова. Проверить герметичность системы удаления продуктов сгорания (рециркуляция уходящих газов), проверить динамическое давление газа.
Основные коды ошибок котлов Viessmann
Ошибка 06 – Горелка заблокирована. Давление в установке слишком низкое. Проверить давление в установке. Если потребуется, долить теплоноситель.
Ошибка 0A – Горелка заблокирована. Динамическое давление газа слишком низкое. Проверить давление газа и реле контроля давления газа.
Ошибка 0C – Горелка заблокирована. Напряжение сети слишком низкое. Проверить напряжение сети.
Ошибка CC – Неисправность функции внешнего модуля расширения. Связь между контроллером и внешним модулем расширения прервана. Проверить соединительный кабель между контроллером и внешним модулем расширения.
Ошибка F2 – Горелка в состоянии неисправности. Сработал ограничитель температуры. Проверить уровень наполнения отопительной установки. Проверить насос. Удалить воздух из установки. Проверить ограничитель температуры и соединительные кабели. Одновременно нажимать кнопки MODE и OK, пока не начнет мигать (сброс).
Ошибка F3 – Горелка в состоянии неисправности. Сигнал пламени имеется до пуска горелки. Проверить ионизационный электрод и соединительный кабель. Выключить и снова включить сетевой выключатель или выполнить сброс.
Ошибка F4 – Горелка в состоянии неисправности. Отсутствует сигнал пламени. Проверить электроды розжига/ионизационный электрод и соединительные кабели, проверить давление газа, проверить газовую регулирующую арматуру, розжиг и модуль розжига. Выключить и снова включить сетевой выключатель или выполнить сброс.
Ошибка F5 – Топочный автомат в состоянии неисправности. Реле давления воздуха не разомкнуто при пуске горелки или не замыкается при достижении нагрузки розжига. Проверить систему «Воздух/продукты сгорания», шланги реле давления воздуха, реле давления воздуха и соединительные кабели. Выключить и снова включить сетевой выключатель (выполнить сброс).
Ошибка F6 – Сработало устройство контроля опрокидывания тяги. Проверить датчик опрокидывания тяги.
Ошибка F8 – Горелка в состоянии неисправности. Реле газового электромагнитного клапана блокировано. Проверить реле, газовый электромагнитный клапан и соединительные кабели. Выключить и снова включить сетевой выключатель или выполнить сброс.
Ошибка F10/F18 – Постоянный режим работы. Короткое замыкание датчика наружной температуры или датчика температуры помещения.
Ошибка F30 – Горелка заблокирована. Короткое замыкание датчика температуры. Проверить датчик температуры котла.
Ошибка F38 – Горелка заблокирована. Обрыв датчика температуры котла. Проверить датчик температуры.
Ошибка F50/F51 – Не работает система ГВС. Короткое замыкание датчика температуры емкостного водонагревателя (одноконтурная модель).
Ошибка F58/F59 – Не работает система ГВС. Обрыв датчика температуры емкостного водонагревателя (одноконтурный котел) F50/F51 – Не работает система ГВС. Короткое замыкание датчика температуры емкостного водонагревателя (одноконтурная модель).
Другие ошибки котлов Висман
А0 – Горелка блокирована. Давление газа слишком низкое. Проверить давление газа и реле контроля давления газа.
E0 – Горелка блокирована. Сработало устройство контроля опрокидывания тяги. Проверить газоход. Если устройство контроля опрокидывания тяги в течение 24 ч сработало 10 раз, горелка переходит в режим неисправности (индикация ошибки Ф5).
b0 – Горелка заблокирована. Короткое замыкание датчика контроля опрокидывания тяги.
b8 – Горелка заблокирована. Обрыв датчика контроля опрокидывания тяги.
0F – Обслуживание “0F” отображается только в истории ошибок.
10 – Короткое замыкание датчика наружной температуры.
18 – Обрыв датчика наружной температуры.
30 – Короткое замыкание датчика температуры.
38 – Обрыв датчика температуры.
40 – Короткое замыкание датчика температуры подачи, отопительный контур 2 (со смесителем).
44 – Короткое замыкание датчика температуры подачи, отопительный контур 3 (со смесителем).
48 – Обрыв датчика температуры подачи, отопительный контур 2 (со смесителем).
4С – Обрыв датчика температуры подачи, отопительный контур 3 (со смесителем).
50 – Короткое замыкание датчика температуры емкостного водонагревателя.
52 – Короткое замыкание датчика температуры буферной емкости.
58 – Обрыв датчика температуры емкостного водонагревателя.
5А – Обрыв датчика температуры буферной емкости.
90 – Короткое замыкание датчика температуры 0, подключение к модулю управления гелиоустановкой.
Опросы статуса
IF-01 – Фактическая температура теплоносителя.
IF-02 – Заданная температура теплоносителя.
IF-03 – Настройка максимальной тепловой мощности.
IF-04 – Фактическая температура воды в контуре ГВС.
IF-05 – Заданная температура воды в контуре ГВС.
IF-06 – Расход воды в контуре ГВС.
IF-07 – Фактическая температура в коллекторе (только в сочетании с
модулем внешнего расширения).
IF-08 – Фактическая температура в нижней части емкостного
водонагревателя (только в сочетании с модулем внешнего расширения).
IF-09 – Фактическая температура в верхней части емкостного
водонагревателя (только в сочетании с модулем внешнего расширения).
IF-10 – Фактическая наружная температура (при работе с датчиком наружной
температуры).
IF-10 – Фактическая температура помещения (при работе с датчиком
температуры помещения).
IF-11 – Настройка кривой отопления (при работе с датчиком наружной
температуры).
IF-11 – Настройка заданной температуры помещения (при работе с датчиком
температуры помещения).
IF-12 – Состояние горелки.
IF-13 – Текущее значение тока модуляции.
IF-14 – Текущее значение мощности горелки.
IF-16 – Положение газового электромагнитного клапана (On или OFF).
IF-17 – Состояние вентилятора (On или OFF).
IF-18 – Состояние насоса (On или OFF).
IF-19 – Положение 3-ходового переключающего клапана (для отопления).
IF-21 – Тип котла.
Установлен и подключен котел Viessmann 24 квт. Столкнулся со следующей проблемой. Когда выключено отопление, при включении подачи горячей воды срабатывает ошибка, и загорается сигнальная лампочка. Также за гидроблоком (если не ошибаюсь в названии, к нему еще присоединен циркуляционный насос) из трубки начинает течь вода. В системе отопления сразу же снижается давление. Я предполагаю, что перед этой трубкой должен быть клапан. Подскажите, в чем может заключаться проблема? Рабочее давление 1,8 Атм., все работает отлично, пока не начинает литься вода и падать давление.
В вашем случае возможно срабатывание предохранительного клапана, так как заклинивает циркуляционный насос. Если насос стучит, то нужно его заменить. Также рекомендуем заменить сам предохранительный клапан, особенно если он срабатывает несколько раз подряд (из-за частых срабатываний возможно ухудшение его работы в штатных условиях). Возможно, потребуется замена обоих теплообменников, видимо вы их не чистили, и они сильно забились. При сильном их загрязнении в чистке уже нет смысла.
Газовый настенный котел Висман 100 (закрытая камера сгорания). Установлен примерно в одном метре от стенки. Интересует установка конденсатодатчика, а именно, в каком месте коаксиального дымохода допускается его установка?
Самым оптимальным местом установки является колено 90 градусов.
Подскажите, пожалуйста. Насколько я знаю, конструктивно у газовых настенных котлов Viessmann не предусмотрена установка беспроводных датчиков наружной температуры. Можно ли использовать датчик другого производителя к Vitotronic 200/КО2В?
Более простым конструктивным решением было бы все-таки вывести провод на улицу.
Кирпичный дом площадью 200 кв. м (стены из одного слоя кирпича и дополнительно 10 см пенопласта, а также облицовка дома в полкирпича). На первом этаже требуется отопить 90 кв. м, на втором отопление не проведено. Установлены: теплый пол и радиаторы (керми). В наличии бойлер 200 л, но он на данный момент выключен (экономим газ). Имеется котел Viessmann с автоматикой Vitotronic 100 КС4 35 КВт. Подключено три насоса на теплый пол, радиаторы и бойлер соответственно. На магистрали к теплому полу монтирован трехходовой клапан с регулятором подачи и коллектор. Из-за некоторых финансовых трудностей не получилось закопать газгольдер перед зимой, а магистрали газа нет. На данный момент отапливание осуществляю привозным газом из баллонов. При моем расходе 3 баллона (50 л каждый) хватает на 4-5 дней. В январе месяце на газ потратил 14 т. р. Пробовал прогревать дом только теплым полом, а также пол и радиаторы совместно. Разницы в расходе не заметил. В связи с этим интересует вопрос, можно ли оптимизировать систему и сократить потребление газа. Отмечу, что тактует котел так: горение 150 секунд, режим ожидания 270 секунд. Температура около 50С, на теплый пол подается 40С, работают две батареи. Мне кажется, что слишком короткое время ожидания. Можно ли его увеличить. Даст ли отключение бойлера уменьшение расхода газа? На данный момент в работе электрический с емкостью в 100 литров.
Обратите внимание на возможность отключения теплого пола, и если это
возможно реализовать, то поставьте в систему комнатный термостат. У вас
установлена автоматика Vitotronic 100 КС4, она позволяет управлять одним
прямым контуром и бойлером. Соответственно она работает, ориентируясь
на термостат, установленный в агрегате. Так как вы отапливаетесь СУГ,
для вас вопрос экономии очень важен, а КС4В для вас не подходит. На
радиаторы должен быть установлен смесительный контур. Также требуется
учитывать такой важный параметр как «минимальная температура
агрегата». Для газа это 60С. Если реализован прямой контур, то в
радиаторы вода с меньшей температурой просто не пойдет. Если зима
теплая, то
получается, что температура ТН не соответствует уличной. Это очень
мощный аппарат, дающий хороший запас, поэтому он так часто и тактует. Также
важно учесть, как был реализован перевод агрегата на пропан: правильно
ли настроено давление на форсунках. Если пытались уменьшить мощность
уменьшая давление, то риск повреждения горелки очень велик. У
атмосферного котла всегда открыт дымоход и, следовательно, присутствуют
большие теплопотери. Рекомендует выбрать модель закрытого типа,
например, Витоденс 100. Он конденсатный и реализован на
погодозависимость.
Также он отлично подходит для работы на пропане.
______________________________________________________________________________________________
______________________________________________________________________________________________
Дополнительная информация по моделям газовых котлов: Характеристики, рабочие функции, комплектующие элементы, управление и регулировки, поиск и устранение неисправностей.
______________________________________________________________________________________________
______________________________________________________________________________________________
______________________________________________________________________________________________
Ремонт и коды ошибок котлов Viessmann Vitopend 100-W
__________________________________________________________________________
Замена проточного теплообменника
Закрыть настенный котел Viessmann Vitopend 100-W со стороны отопительного контура и со стороны контура водоразбора ГВС и слить из него воду.
Рис.8. Демонтаж проточного теплообменника
E – Подающая магистраль греющего контура, F – Обратная магистраль греющего контура, G – Трубопровод холодной воды, H – Трубопровод горячей воды
Проверить подключения контура водоразбора ГВС на наличие накипи, а подключения греющего контура на загрязнение. При необходимости очистить или заменить проточный теплообменник.
Работы по замене проточного теплообменника:
– Немного сместить шаговый двигатель A вверх.
– Повернуть адаптер шагового двигателя B с шаговым двигателем A на 1/8 оборота против часовой стрелки и вынуть его.
– Ослабить два винта C на проточном теплообменнике и вынуть проточный теплообменник D вместе с уплотнениями.
– Сборка проточного теплообменника D осуществляется в обратном порядке с использованием новых уплотнений. Крутящий момент крепежных винтов: 5,5 Нм.
– При монтаже следить за положением крепежных отверстий и правильной посадкой уплотнений.
– Обеспечить правильное положение при монтаже проточного теплообменника. Соблюдать маркировку “Top” (верх).
– Выполнить сборку водогрейного котла в обратном порядке.
– Наполнить водогрейный котел водой, прокачать (удалить воздух) и проверить герметичность.
Ограничитель температуры и датчики котла Висман Витопенд 100-W
Рис.9. Снятие ограничителя температуры и датчиков котлов Viessmann Vitopend 100-W
A – Ограничитель температуры, B – Датчик температуры котловой воды, C – Датчик температуры горячей воды на выходе (газовый комбинированный котел), D – Датчик контроля опрокидывания тяги, 5 – Датчик температуры емкостного водонагревателя (газовый одноконтурный котел)
Ограничитель температуры
Выполнить проверку на предмет того, что после аварийного отключения газовый топочный автомат не деблокируется, хотя температура котловой воды составляет ниже 90 °C.
– Отсоединить кабели от датчика.
– Проверить пропускание тока ограничителем температуры с помощью универсального измерительного прибора.
– Демонтировать неисправный ограничитель температуры.
– Установить новый ограничитель температуры.
– Для деблокирования повернуть ручку регулятора на короткое время до отказа вправо и затем обратно. Процесс розжига повторяется.
Датчик температуры котловой воды:
– Отсоединить кабели от датчика.
– Измерить сопротивление датчика и сравнить его с характеристикой.
– При сильном отклонении заменить датчик.
– Датчик температуры котловой воды находится непосредственно в теплоносителе (опасность ошпаривания).
– Перед заменой датчика слить воду из водогрейного котла.
Датчик температуры на выходе (газовый комбинированный водогрейный котел Viessmann Vitopend):
– Отсоединить кабели от датчика.
– Измерить сопротивление датчика и сравнить его с характеристикой.
– При сильном отклонении заменить датчик.
– Перед заменой датчика опорожнить водогрейный котел на стороне контура водоразбора ГВС.
Датчик контроля опрокидывания тяги:
– Отсоединить кабели от датчика.
– Измерить сопротивление датчика и сравнить его с характеристикой.
– При сильном отклонении заменить датчик.
Датчик температуры емкостного водонагревателя (газовый одноконтурный котел Висман Витопенд):
– Отсоединить штекер 5 от кабельного жгута снаружи контроллера.
– Измерить сопротивление датчика и сравнить его с характеристикой.
– При сильном отклонении заменить датчик.
Индикация неисправности (коды ошибок) котлов Viessmann Vitopend 100-W и их устранение
A0 – Горелка блокирована
Давление газа слишком низкое – Проверить давление газа и реле контроля давления газа
E0 – Горелка блокирована
Сработало устройство контроля опрокидывания тяги – Проверить газоход. Если устройство контроля опрокидывания тяги в течение 24 ч сработало 10 раз, горелка переходит в режим неисправности (индикация неисправности “F6”).
F2 – Неисправность горелки
Сработал ограничитель температуры – Проверить уровень наполнения отопительной установки. Проверить циркуляционный насос. Удалить воздух из установки.
Проверить ограничитель температуры соединительные кабели. Для деблокирования повернуть ручку регулятора почти до отказа вправо и затем обратно (сброс).
F3 – Неисправность горелки
Сигнал пламени имеется уже при пуске горелки – Проверить ионизационный электрод и соединительные кабели. Выключить и снова включить сетевой выключатель 8 (или выполнить сброс, см. F2).
F4 – Неисправность горелки
Отсутствует сигнал наличия пламени – Проверить электроды розжига / ионизационный электрод и соединительные кабели, проверить давление газа, проверить газовую регулирующую арматуру, розжиг, трансформатор зажигания.
F6 – Неисправность горелки
Сработало устройство контроля опрокидывания тяги – Проверить датчик опрокидывания тяги.
F30 – Горелка блокирована
Короткое замыкание датчика температуры котла – Проверить датчик температуры котловой воды.
F38 – Горелка блокирована
Обрыв датчика температуры котла – Проверить датчик температуры котловой воды.
F50 – Нет приготовления горячей воды
Короткое замыкание датчика температуры емкостного водонагревателя (газовый одноконтурный котел Висман Витопенд) – Проверить датчик.
F51 – Нет приготовления горячей воды
Короткое замыкание датчика температуры горячей воды на выходе (газовый комбинированный водогрейный котел Viessmann Vitopend) – Проверить датчик температуры.
F58 – Нет приготовления горячей воды
Обрыв датчика температуры емкостного водонагревателя (газовый одноконтурный котел Viessmann Vitopend 100) – Проверить датчик.
F59 – Нет приготовления горячей воды
Обрыв датчика температуры горячей воды на выходе (газовый комбинированный водогрейный котел Висман Витопенд) – Проверить датчик.
b0 – Горелка блокирована
Короткое замыкание датчика контроля опрокидывания тяги – Проверить датчик контроля опрокидывания тяги.
b8 – Горелка блокирована
Обрыв датчика контроля опрокидывания тяги – Проверить датчик.
Возможные причины изменения температуры в помещении
В помещениях слишком холодно:
– Неправильная настройка регулятора температуры помещений – Установить на регуляторе температуры помещений нужную температуру помещения.
– Отопительная установка отключена – Включить сетевой выключатель. Включить главный выключатель при его наличии (находится за пределами котельной). Проверить предохранитель в распределительном электрическом щите (предохранитель домового ввода).
– Неправильная настройка контроллера – Установить ручкой регулятора более высокую температуру теплоносителя.
– Приоритет приготовления горячей воды – Закончить отбор горячей воды или дождаться окончания нагрева емкостного водонагревателя.
– Индикация неисправности на дисплее: Появляется символ “U” и код неисправности, например, “F2” – Повернуть ручку регулятора почти до отказа вправо и затем обратно (сброс). Если снова появится индикация неисправности, обратиться на фирму по отопительной технике.
– Воздух в отопительной установке – Удалить воздух из радиаторов.
– Отсутствует топливо – Открыть запорный газовый кран.
– Неисправность в системе приточного воздуха или в газовом тракте – Обратиться в сервисную службу по отопительной технике.
– Циркуляционный насос неисправен – Обратиться в сервисную службу.
В помещениях слишком тепло:
– Неправильная настройка регулятора температуры помещений – Установить на регуляторе температуры помещений нужную температуру помещения
– Неправильная настройка контроллера – Установить ручкой регулятора
более низкую температуру горячей воды.
__________________________________________________________________________
__________________________________________________________________________
Ошибки газовых котлов Ферроли
Ошибки газовых котлов Аристон
Неисправности и ремонт Ферроли
Эксплуатация и ремонт котлов Baxi
Ошибки газовых котлов Бакси
Ремонт и настройки котлов Китурами
Эксплуатация котлов Daewoo
Ошибки газовых котлов Беретта
Регулировки и ремонт Протерм Гепард
Ошибки газовых котлов Будерус
Ошибки газовых котлов Вайлант
Неисправности и ремонт Навьен
_______________________________________________________________________________
_______________________________________________________________________________
__________________________________________________________________________
ЭКСПЛУАТАЦИЯ И РЕМОНТ КОТЛОВ
Протерм Пантера
Протерм Скат
Протерм Медведь
Протерм Гепард
Эван
Аристон Эгис
Теплодар Купер
Атем Житомир
Нева Люкс
Ардерия
Нова
Термона
Иммергаз
Электролюкс
Конорд
Лемакс
Галан
Мора
Атон
_______________________________________________________________________________
Модели котлов Советы по ремонту котлов Коды ошибок Сервисные инструкции
_______________________________________________________________________________
Монтаж и эксплуатация газовых котлов Бош 6000
Управление и обслуживание котлами Vaillant Turbotec / Atmotec
Обзор газовых котлов Житомир-3 Атем
Монтаж системы отопления частного дома
Котлы Данко, Росс и Dani – Ответы специалистов на вопросы пользователей
Рекомендации по монтажу настенных газовых котлов Навьен
Обзор твердотопливного котла Купер ОК-15 Теплодар
Неисправности и ошибки котлов Ферроли
Сборочные элементы, монтаж и подключение электрокотла Скат Protherm
Обзор отопительных котлов Дон КСТ-16
Ремонт и сервис котлов Вайлант – ответы экспертов
Обзор газового котла КСГ Очаг
Обзор отопительного котла Купер ОК-20 Теплодар
Комплектация и компоненты электрического котла Протерм Скат
Подключение и ввод в работу котла Будерус Логомакс U072
Ответы специалистов по неисправностям котлов Китурами
Советы мастеров по обслуживанию котлов Навьен
Обслуживание компонентов газового котла Navien Deluxe
Подключение котла Аристон Egis Plus 24 ff к рабочим системам
Вероятные ошибки, их коды и неисправности котлов Висман (Viessmann)
Вероятные ошибки и причины возникновения
В этой статье собраны все вероятные неисправности и варианты их устранения, а так же коды ошибок для котлов Висман (Viessmann). Вся информация читается в следующем порядке: код — наименование — возможная неисправность. Если у вас возникли какие-либо дополнительные вопросы, просьба оставлять их в комментариях к данной статье.
- Основные коды ошибок котлов Viessmann
- Код ошибки 06 — Горелка заблокирована. Давление в установке слишком низкое
- Код ошибки 0A — Горелка заблокирована. Динамическое давление газа слишком низкое
- Код ошибки 0C — Горелка заблокирована. Напряжение сети слишком низкое
- Код ошибки CC — Неисправность функции внешнего модуля расширения org/ListItem”> Код ошибки F2 — Горелка неисправна. Срабатывает ограничитель температуры
- Код ошибки F3 — Горелка неисправна. Сигнал пламени до пуска горелки
- Код ошибки F4 — Горелка неисправна. Нет сигнала пламени
- Код ошибки F5 — Ошибка топочного автомата
- Код ошибки F6 — Срабатывание устройства контроля опрокидывания тяги
- Код ошибки F8 — Горелка неисправна. Реле газового электромагнитного клапана блокировано
- Код ошибки F10/F18 — Постоянный режим работы org/ListItem”> Код ошибки F30 — Горелка заблокирована. Короткое замыкание датчика температуры
- Код ошибки F38 — Горелка заблокирована. Обрыв датчика температуры котла
- Код ошибки F50/F51 — Ошибка работы системы ГВС, короткое замыкание
- Код ошибки F58/F59 — Ошибка работы системы ГВС, обрыв датчика температуры
- Другие ошибки котлов Висман
- Код ошибки А0 — Горелка блокирована. Давление газа слишком низкое
- Код ошибки E0 — Горелка блокирована. Сработало устройство контроля опрокидывания тяги org/ListItem”> Код ошибки b0 — Горелка заблокирована, короткое замыкание
- Код ошибки b8 — Горелка заблокирована, обрыв датчика
- Код ошибки 0F — Обслуживание «0F» отображается только в истории ошибок
- Код ошибки 10 — Короткое замыкание датчика наружной температуры
- Код ошибки 18 — Обрыв датчика наружной температуры
- Код ошибки 30 — Короткое замыкание температурного датчика
- Код ошибки 38 — Обрыв температурного датчика org/ListItem”> Код ошибки 40 — Короткое замыкание температурного датчика (контур 2, со смесителем)
- Код ошибки 44 — Короткое замыкание температурного датчика подачи (контур 3, со смесителем)
- Код ошибки 48 — Обрыв температурного датчика подачи (конур 2, со смесителем)
- Код ошибки 4С — Обрыв температурного датчика подачи (конур 3, со смесителем)
- Код ошибки 50 — Короткое замыкание температурного датчика бойлера
- Код ошибки 52 — Короткое замыкание температурного датчика буферной емкости org/ListItem”> Код ошибки 58 — Обрыв температурного датчика бойлера
- Код ошибки 5А — Обрыв температурного датчика буферной емкости
- Код ошибки 90 — Короткое замыкание температурного датчика
- Опросы статуса
Если вы на 100% не уверены в чем именно проблема и в том, что вы сможете ее решить — немедленно обратитесь в сервисный центр для диагностики и устранения неисправности.
Основные коды ошибок котлов Viessmann
В этом списке собраны те неисправности котлов Висман, которые встречаются чаще всего. Находите код ошибки и исправляйте неполадки своевременно.
Код ошибки 06 — Горелка заблокирована. Давление в установке слишком низкое
Проверить давление в установке. Если потребуется, долить теплоноситель.
Код ошибки 0A — Горелка заблокирована. Динамическое давление газа слишком низкое
Проверить давление газа и реле контроля давления газа.
Код ошибки 0C — Горелка заблокирована. Напряжение сети слишком низкое
Проверить напряжение сети.
Код ошибки CC — Неисправность функции внешнего модуля расширения
Связь между контроллером и внешним модулем расширения прервана. Проверить соединительный кабель между контроллером и внешним модулем расширения.
Код ошибки F2 — Горелка неисправна. Срабатывает ограничитель температуры
Горелка в состоянии неисправности. Сработал ограничитель температуры. Проверить уровень наполнения отопительной установки. Проверить насос. Удалить воздух из установки. Проверить ограничитель температуры и соединительные кабели. Одновременно нажимать кнопки MODE и OK, пока не начнет мигать (сброс).
Код ошибки F3 — Горелка неисправна. Сигнал пламени до пуска горелки
Горелка в состоянии неисправности. Сигнал пламени имеется до пуска горелки. Проверить ионизационный электрод и соединительный кабель. Выключить и снова включить сетевой выключатель или выполнить сброс.
Код ошибки F4 — Горелка неисправна. Нет сигнала пламени
Горелка в состоянии неисправности. Отсутствует сигнал пламени. Проверить электроды розжига/ионизационный электрод и соединительные кабели, проверить давление газа, проверить газовую регулирующую арматуру, розжиг и модуль розжига. Выключить и снова включить сетевой выключатель или выполнить сброс.
Код ошибки F5 — Ошибка топочного автомата
Топочный автомат в состоянии неисправности. Реле давления воздуха не разомкнуто при пуске горелки или не замыкается при достижении нагрузки розжига. Проверить систему «Воздух/продукты сгорания», шланги реле давления воздуха, реле давления воздуха и соединительные кабели. Выключить и снова включить сетевой выключатель (выполнить сброс).
Код ошибки F6 — Срабатывание устройства контроля опрокидывания тяги
Сработало устройство контроля опрокидывания тяги. Проверить датчик опрокидывания тяги.
Код ошибки F8 — Горелка неисправна. Реле газового электромагнитного клапана блокировано
Горелка в состоянии неисправности. Реле газового электромагнитного клапана блокировано. Проверить реле, газовый электромагнитный клапан и соединительные кабели. Выключить и снова включить сетевой выключатель или выполнить сброс.
Код ошибки F10/F18 — Постоянный режим работы
Короткое замыкание датчика наружной температуры или датчика температуры помещения.
Код ошибки F30 — Горелка заблокирована. Короткое замыкание датчика температуры
Проверить датчик температуры котла.
Код ошибки F38 — Горелка заблокирована. Обрыв датчика температуры котла
Проверить датчик температуры.
Код ошибки F50/F51 — Ошибка работы системы ГВС, короткое замыкание
Не работает система ГВС. Короткое замыкание датчика температуры емкостного водонагревателя (одноконтурная модель).
Код ошибки F58/F59 — Ошибка работы системы ГВС, обрыв датчика температуры
Не работает система ГВС. Обрыв датчика температуры емкостного водонагревателя (одноконтурный котел).
Другие ошибки котлов Висман
Код ошибки А0 — Горелка блокирована. Давление газа слишком низкое
Проверить давление газа и реле контроля давления газа.
Код ошибки E0 — Горелка блокирована. Сработало устройство контроля опрокидывания тяги
Проверить газоход. Если устройство контроля опрокидывания тяги в течение 24 ч сработало 10 раз, горелка переходит в режим неисправности (индикация ошибки Ф5).
Код ошибки b0 — Горелка заблокирована, короткое замыкание
Короткое замыкание датчика контроля опрокидывания тяги.
Код ошибки b8 — Горелка заблокирована, обрыв датчика
Обрыв датчика контроля опрокидывания тяги.
Код ошибки 0F — Обслуживание «0F» отображается только в истории ошибок
Обслуживание «0F» отображается только в истории ошибок.
Код ошибки 10 — Короткое замыкание датчика наружной температуры
Короткое замыкание датчика наружной температуры.
Код ошибки 18 — Обрыв датчика наружной температуры
Обрыв датчика наружной температуры.
Код ошибки 30 — Короткое замыкание температурного датчика
Короткое замыкание датчика температуры.
Код ошибки 38 — Обрыв температурного датчика
Обрыв датчика температуры.
Код ошибки 40 — Короткое замыкание температурного датчика (контур 2, со смесителем)
Короткое замыкание датчика температуры подачи, отопительный контур 2 (со смесителем).
Код ошибки 44 — Короткое замыкание температурного датчика подачи (контур 3, со смесителем)
Короткое замыкание датчика температуры подачи, отопительный контур 3 (со смесителем).
Код ошибки 48 — Обрыв температурного датчика подачи (конур 2, со смесителем)
Обрыв датчика температуры подачи, отопительный контур 2 (со смесителем).
Код ошибки 4С — Обрыв температурного датчика подачи (конур 3, со смесителем)
Обрыв датчика температуры подачи, отопительный контур 3 (со смесителем).
Код ошибки 50 — Короткое замыкание температурного датчика бойлера
Короткое замыкание датчика температуры емкостного водонагревателя.
Код ошибки 52 — Короткое замыкание температурного датчика буферной емкости
Короткое замыкание датчика температуры буферной емкости.
Код ошибки 58 — Обрыв температурного датчика бойлера
Обрыв датчика температуры емкостного водонагревателя.
Код ошибки 5А — Обрыв температурного датчика буферной емкости
Обрыв датчика температуры буферной емкости.
Код ошибки 90 — Короткое замыкание температурного датчика
Короткое замыкание датчика температуры, подключение к модулю управления гелиоустановкой.
IF-01 — Фактическая температура теплоносителя.
IF-02 — Заданная температура теплоносителя.
IF-03 — Настройка максимальной тепловой мощности.
IF-04 — Фактическая температура воды в контуре ГВС.
IF-05 — Заданная температура воды в контуре ГВС.
IF-06 — Расход воды в контуре ГВС.
IF-07 — Фактическая температура в коллекторе (только в сочетании с модулем внешнего расширения).
IF-08 — Фактическая температура в нижней части емкостного водонагревателя (только в сочетании с модулем внешнего расширения).
IF-09 — Фактическая температура в верхней части емкостного водонагревателя (только в сочетании с модулем внешнего расширения).
IF-10 — Фактическая наружная температура (при работе с датчиком наружной температуры).
IF-10 — Фактическая температура помещения (при работе с датчиком температуры помещения).
IF-11 — Настройка кривой отопления (при работе с датчиком наружной температуры).
IF-11 — Настройка заданной температуры помещения (при работе с датчиком температуры помещения).
IF-12 — Состояние горелки.
IF-13 — Текущее значение тока модуляции.
IF-14 — Текущее значение мощности горелки.
IF-16 — Положение газового электромагнитного клапана (On или OFF).
IF-17 — Состояние вентилятора (On или OFF).
IF-18 — Состояние насоса (On или OFF).
IF-19 — Положение 3-ходового переключающего клапана (для отопления).
IF-21 — Тип котла.
Определение неисправностей и ошибок котлов Висман
КОТЛЫ ДЛЯ ОТОПЛЕНИЯ ЗАГОРОДНЫХ ДОМОВ
Устройство, сервис, эксплуатация
___________________________________________________________________________
- Газовый котел Viessmann Vitodens 100-W
- Напольный газовый котел Viessmann Vitomax 200
- Комбинированный котел Viessmann Vitoplex 100
- Viessmann Vitogas 100-F – Эксплуатация
- Viessmann Vitopend 100-W – Ремонт и ошибки
- Эксплуатация водогрейных котлов Висман
Ошибка F2
1) Неисправный конструктивный узел — горелка
2) Контролирующий элемент – ограничитель температуры
Что делать:
– Проверить уровень наполнения отопительной установки (давление).
– Проверить насос, и при необходимости удалить воздух.
– Проверить ограничитель температуры и соединительные кабели.
Ошибка F3 – Неисправна горелка
Необходимо проверить ионизационный электрод, и соединительные кабели.
Ошибка F4 – Неисправна горелка котла Viessmann
Отсутствует сигнал наличия пламени.
– Необходимо проверить электроды розжига, и соединительные кабели.
– Проверить давление газа и газовую регулирующую арматуру, розжиг и модуль розжига.
Ошибка F5 – Неисправность газового топочного автомата котла Висман.
Реле давления воздуха при пуске горелки неоткрыто или не закрывается при достижении частоты вращения при нагрузке во время розжига.
– Необходимо проверить систему «Воздух — продукты сгорания» LAS, шланг и реле давления воздуха, реле давления воздуха и соединительные кабели.
Ошибка F6 – Неисправна горелка
Произошло срабатывание устройства опрокидывания тяги 10 раз в течение 24 часов.
– Необходимо проверить систему удаления продуктов сгорания.
Ошибка F8 — неисправна горелка котла Висман
Газовая регулирующая арматура закрывается с задержкой.
– Необходимо проверить газовую регулирующую арматуру и оба управляющих кабеля.
Ошибка F9 – Неисправен газовый топочный автомат
Устройство управления модуляционным клапаном неисправно.
– Необходимо проверить устройство управления модуляционным пламенем.
___________________________________________________________________________
___________________________________________________________________________
- Неисправности котла АОГВ-23 ЖМЗ
- Параметры и устройство газовых котлов АОГВ и АКГВ
- Автоматика котла Baxi Luna-3 Comfort
- Установка и монтаж котла Бакси Слим
- Регулировки и сервисное обслуживание котла Беретта Чао
- Определение кода ошибок и неисправностей котлов Rinnai
- Ошибки и неисправности газового котла Термет
- Значение кода ошибок и неисправностей котлов Вайлант
- Определение неисправностей и ошибок котлов Висман
- Вопросы по обслуживанию котлов Навьен
- Вопросы по неисправностям дизельных котлов Китурами
- Котлы Юнкерс – На вопросы пользователей отвечают мастера
- На вопросы по котлам Electrolux отвечают специалисты
___________________________________________________________________________
___________________________________________________________________________
- Ответы экспертов по ремонту котлов Нова
- Вопросы по сервису котлов Hermann
- Ответы мастеров по обслуживанию котлов Дэу
- Вопросы по обслуживанию котлов Ферроли
- Вопросы пользователей по ремонту электрокотлов Эван
- Из-за чего газовый котел АКГВ загорается и сразу же гаснет
- В чем неисправность котла Альфа Колор, если он показывает код ошибки Е01
- Из-за чего котел АОГВ зажигается и быстро гаснет
- Как следует устранять на котле Балтгаз ошибку Е01
- В чем поломка, если котел Дани зажигается, но сразу же гаснет
- Почему котел Данко загорается, но быстро тухнет
- Котел Демрад перестал держать давление, в чем неполадка
- Из-за чего котел Газлюкс начал греться и шуметь
- В чем причина, если газовый котел Кебер загорается, но быстро тухнет
- Как следует устранять на котле Китурами ошибку с кодом 01
- Из-за чего котел Конорд загорается, но сразу же тухнет
- В чем причина, если котел Лемакс зажигается и быстро тухнет
- Из-за чего котел Мимакс зажигается, но резко тухнет?
- Почему котел Очаг зажигается, но сразу же тухнет
- Почему газовый котел Росс загорается, но быстро гаснет
- В чем неисправность, если котел Сиберия загорается и резко гаснет
- Почему котел Сигнал загорается и резко тухнет
- Из-за чего может шуметь и греться котел Термет
- Почему газовый котел Термотехник зажигается, но внезапно гаснет
- Как можно устранить на котле Термона ошибку Е01
- По причине чего двухконтурный котел Электролюкс начал гудеть и нагреваться
- По каким причинам газовый котел Ферроли выдает ошибку с кодом А01
- По какой причине котел Иммергаз не функционирует на ГВС
- Почему газовый котел Навьен при нагреве постоянно выключается и сразу включается
___________________________________________________________________________
___________________________________________________________________________
- Обвязка котлов отопления
- Котлы СТС
- Котлы КВТ на твердом топливе
- Пеллетный котел Пересвет
- Стальной напольный котел Ратон
- Твердотопливный котел Термология
- Ошибки и неисправности газового котла Термет
- Ремонт котлов Термона
- Ремонт котлов Нова
- Сервис котлов Hermann
- Сравнение газовых котлов Лемакс Премиум-20 и Данко-20с
___________________________________________________________________________
- Обслуживание котлов Дэу
- Неисправности котлов Демрад
- Неисправности котлов Мора
- Ремонт котлов Westen
- Неисправности котлов Иммергаз
- Виды котлов на твердом топливе
- Модели и конструкция комбинированных котлов
- Жидкотопливные и двухконтурные котлы
- Чугунные котлы на каменном угле
- Котлы с моделирующими горелками
- Импортные котлы для систем отопления
Код неисправности котла Viessmann F4
Код неисправности F4 Viessmann связан с отсутствием обнаружения пламени, и здесь у нас есть вопросы и ответы или требуется инженер для аварийного ремонта котла.
Чуть ниже приведен список часто задаваемых вопросов, касающихся кода неисправности F4 котла Viessmann.
- Что означает код неисправности F4 на моем котле Viessmann?
- Каковы вероятные причины отображения кода неисправности F4?
- Является ли это неисправностью котла, которую можно устранить своими руками?
- Что мой инженер-котельщик будет искать в электронике?
- Что произойдет, если возникнут проблемы с проводом зажигания или искровым генератором?
- Мой инженер-котельщик считает, что виновата горелка, как это возможно?
- Как датчик пламени может способствовать тому, что пламя не будет обнаружено при розжиге?
- Какое отношение газовый клапан имеет к неисправности обнаружения пламени?
- Если мне понадобится новый газовый клапан, сколько он будет стоить?
- Мой инженер-котельщик считает, что виновата печатная плата, возможно ли это?
- Сколько будет стоить замена платы на моем котле Viessmann?
Если на котле Viessmann отображается код неисправности F4, проблема заключается в отсутствии обнаружения пламени.
Когда вам требуется горячая вода или отопление, ваш котел подает сигнал всем соответствующим частям. Это включает в себя открытие газового клапана и зажигание горелки. В этом случае в горелке не обнаруживается пламя, а это значит, что температура горячей воды и отопления не увеличится.
Наряду с кодом неисправности F4, вероятно, произойдет блокировка котла. В большинстве случаев это делается для того, чтобы убедиться, что котел не представляет опасности. Но в других случаях блокировка устанавливается, чтобы предотвратить дальнейшее повреждение компонентов котла.
После звонка в компанию по ремонту котлов Gas Safe они приступят к ремонту вашего котла. Они будут пытаться проанализировать все, что может помешать вашему котлу производить пламя. И это будет включать проверку:
- Электроника
- Провод зажигания
- Искровой генератор
- Горелка
- Датчик пламени
- Газовый клапан
- Печатная плата
Очень мало неисправностей котлов, которые можно устранить своими руками, и это точно не одна из них. И вы также не должны пытаться перезагрузить свой котел. Функция сброса, встроенная в современные котлы, предназначена для использования после устранения проблемы; это не способ решить эту проблему.
Чтобы устранить неисправность, ваш инженер должен будет проверить различные детали, а также разобрать котел. Единственными людьми, которым разрешено работать с газовыми котлами, являются инженеры по газовой безопасности. Поэтому советуем как можно скорее обратиться в компанию по ремонту котлов Gas Safe.
Первое, что должен сделать инженер по котлам, это провести быстрый визуальный осмотр внутренних частей вашего котла. Это может быстро выявить любые проблемы с повреждением водой или общим повреждением проводов и соединений. В некоторых случаях незначительные повреждения можно устранить.
Помимо обеспечения безопасности соединений, ремонта проводки может быть достаточно, чтобы ваш котел снова заработал, а сброс сбросит код неисправности F4 на вашем котле.
Визуальные проверки не всегда выявляют потенциальные проблемы. По этой причине ваш инженер по котлам захочет проверить наиболее важные участки электронной схемы с помощью мультиметра. Это поможет им точно определить, в чем именно заключается проблема.
Провод розжига и генератор искры являются составными частями системы розжига вашего котла. Если они неисправны, то не будет ни искры, ни пламени, и это может привести к отображению кода неисправности F4.
Ваш инженер по котлам не просто захочет проверить эти компоненты на мощность, он будет искать признаки влаги. Даже минимальное количество влаги на генераторе искры или проводе зажигания приведет к выходу из строя обоих устройств.
Горелка – это компонент, который помогает не только установить пламя, но и поддерживать его. Со временем в горелке может накапливаться углерод, вызывая небольшие засоры. Скорее всего, это вызовет флуктуацию сигнала пламени, а не прекращение присутствия пламени.
Когда пламени нет, ваш инженер захочет сосредоточить свое внимание на струе в горелке. Эти крошечные форсунки подают газ к горелке. Будучи такими маленькими, они могут невероятно легко заблокироваться. Даже минимальное количество углеродистых частиц в струе может привести к тому, что пламя не установится.
Замена горелки и форсунки маловероятна. Вместо этого ваш инженер по котлам должен будет снять форсунку, очистить ее, а затем снова установить. Если после установки форсунки есть стабильная подача газа, котел можно перезагрузить, чтобы сбросить код неисправности F4 на вашем котле.
Ваш котел имеет ряд датчиков. Например, есть датчики, контролирующие температуру воды, давление воды, давление воздуха, и датчик пламени, который следит за пламенем в вашем котле.
После того, как вы запросите тепло, ваш котел включает вентилятор для создания тяги; это вытесняет газы через дымоход. Как только это работает, газ впускается в горелку через струю и воспламеняется. В этот момент печатная плата (PCB) хочет получить сигнал от датчика пламени о наличии пламени.
Если датчик пламени неисправен, он не подаст сигнал на плату о наличии пламени. Независимо от того, присутствует он или нет, котел заблокируется и отобразит код неисправности F4.
Итак, вашему инженеру по котлам необходимо проверить и проверить сигнал пламени. Если они обнаружат, что датчик пламени не получает питания или питание прерывистое, им необходимо заменить его.
Как мы упоминали выше, газовый клапан пропускает газ в горелку, когда требуется тепло. Но газовые клапаны являются механическими деталями и со временем могут изнашиваться. Во многих случаях мы обнаруживаем, что газовые клапаны заедают.
Иногда это означает, что газ подается в горелку, когда этого не должно происходить из-за того, что газовый клапан застрял в частично открытом положении. Это называется «пропустить».
В случае кода неисправности F4 более вероятно, что газовый клапан застрял в закрытом положении, когда он должен быть открыт. Это означает, что он не может подавать газ через жиклер в горелку. В конечном итоге это приводит к тому, что пламя не образуется, а возникает ошибка обнаружения пламени.
Ваш инженер-котельщик должен проверить электронику на газовом клапане и освободить его от заедания. Если клапан не в идеальном состоянии, скорее всего, компания по ремонту котлов, которую вы используете, предложит установить газовый клапан на замену.
Замена газового клапана для котла Viessmann, вероятно, будет стоить около 250-300 фунтов стерлингов, а установка займет один день. После замены клапана и сброса котла код неисправности F4 должен быть стерт с пользовательского интерфейса.
PCB подает и получает сигналы от электрических компонентов вашего котла. Это включает в себя все упомянутое выше, от газового клапана до датчика пламени.
Если есть проблема с печатной платой, то произойдет несколько вещей. Во-первых, вы заметите, что ваш котел работает с перебоями. Это может означать, что он периодически включается и выключается случайным образом или не отвечает на команды пользовательского интерфейса (например, повышение температуры горячей воды).
Что еще более важно, может случиться так, что сигналы, которые он получает от компонентов котла, являются прерывистыми или отсутствуют. И это может означать, что такие сигналы, как сигнал датчика пламени о наличии пламени, не передаются на печатную плату.
В некоторых случаях достаточно просто закрепить провода и соединения. В худшем случае потребуется замена печатной платы.
Если замена печатной платы является единственным способом сбросить код неисправности F4 на вашем котле, вам придется заплатить около 400-500 фунтов стерлингов, включая запчасти и работу.
Чтобы узнать больше о проблемах с котлами Viessmann, посетите страницу «Идеальные проблемы с котлами и решения».
Неисправность F4 котла Viessmann. Руководство по кодам ошибок
Когда на дисплее вашего котла Viessmann появляется ошибка F4, он заблокирован для предотвращения небезопасной работы.
Это предотвращает внутренние повреждения и возможные утечки газа, поскольку ошибка F4 может указывать на проблемы, связанные с подачей газа. Поэтому вам нужно будет позвонить зарегистрированному инженеру по газовой безопасности, чтобы исследовать проблему.
Эта статья поможет вам понять, что могло вызвать проблему, и какой ремонт и затраты вы можете ожидать, прежде чем она будет устранена.
Что означает неисправность Viessmann F4?Нет сигнала пламени. Имеется в виду пламя, необходимое для сжигания топлива, поступающего в котел, который затем используется для нагрева воды.
Когда ваш котел проходит каждую стадию процесса нагрева, он посылает сигнал на PCB (печатную плату).
В случае ошибки F4 плата не получила сигнал об успешном розжиге пламени. Чтобы предотвратить дальнейшую работу котла, что может привести к внутреннему повреждению и утечке газа, в качестве меры безопасности он заблокирован.
Что может быть причиной неисправности Viessmann F4? Грязный или неисправный датчик пламениЭто часть, отвечающая за сигнализацию на печатной плате о зажжении пламени. Как чувствительный электрический компонент, его функция может быть нарушена из-за накопления углерода или других побочных продуктов сгорания на его поверхности.
Деталь также может полностью перестать работать, частой причиной является трещина в окружающей ее фарфоровой изоляции.
Если датчик пламени вызывает ошибку F4, часто бывает так, что процесс розжига действительно происходит успешно, но не распознается. Возможно, вы заметили, что котел запускается, но очень быстро выключается, если это так.
Проблемы с проводкой или соединениями внутри котлаКаждый электрический компонент внутри блока подключен к печатной плате, чтобы она могла точно получать сигналы о каждом этапе процесса нагрева.
Эти соединения могут ослабнуть из-за вибраций внутри котла, которые могут быть результатом износа с течением времени.
Однако, если вы недавно заметили громкие звуки вибрации, возможно, неисправен более крупный компонент, например насос.
Электрические компоненты также могут полностью перестать работать из-за общей неисправности или внешнего повреждения. В котлах это чаще всего вызвано влагой из-за внутренних утечек.
Малейшая капля воды может повредить некоторые электрические компоненты, поскольку они очень хрупкие.
Запорные газовые клапаныЭти клапаны регулируют подачу газа в котел. Они остаются закрытыми до тех пор, пока котел не начнет процесс нагрева, а затем открываются, чтобы обеспечить подачу газа.
Если они застрянут в закрытом положении, котел попытается зажечься, но пламя не загорится, так как нет топлива.
Таким образом, датчик не сможет обнаружить пламя и сообщить об этом на печатную плату, которая отобразит код неисправности, например F4.
Неисправные клапаны могут застрять в полностью или частично закрытом положении периодически или полностью. Это чаще встречается в старых котлах, так как клапан представляет собой механическую деталь, которая со временем может сломаться.
Форсунка заблокированной горелкиФорсунки представляют собой компоненты, через которые газ поступает в котел, готовый к сжиганию, после того как газовый клапан успешно открыт.
Поскольку их отверстия настолько малы, они могут быть заблокированы даже небольшим количеством углерода и мусора в процессе сжигания топлива.
Это препятствует свободному поступлению необходимого количества газа в котел, что в конечном итоге повлияет на его способность производить пламя.
Неисправный провод розжигаЭти части отвечают за зажигание газа, когда он поступает в котел. Если они не смогут сделать это надежно, датчик не сможет обнаружить пламя.
В качестве электрических компонентов они могут потерять питание по собственной воле или столкнуться с проблемами, связанными с неисправной проводкой и соединениями, как описано выше.
Также возможно повреждение этих компонентов, чаще всего вызванное попаданием внутрь устройства воды.
Неисправность печатной платыПоскольку печатная плата отвечает за считывание всех электрических сигналов, любая ее неисправность может повлиять на ее способность подтверждать определенные процессы, такие как обнаружение пламени.
Проблемы, возникающие с печатной платой, являются общими для других электрических компонентов котла, а именно неплотные соединения, сбой в электросети и повреждение водой.
Возможно, вы заметили другие проблемы с работой котла, если плата неисправна, например, очень быстрое включение и выключение.
Могу ли я починить собственный котел Viessmann с ошибкой F4?Не существует самостоятельного исправления ошибки F4. Поскольку для этого требуется осмотр внутренних компонентов котла, он должен по закону проводиться сертифицированным инженером по газовой безопасности.
Из-за характера неисправности также существует риск утечки газа в помещение и дом, поэтому безопаснее всего сразу вызвать инженера.
Как устранить неисправность Viessmann F4 Если датчик пламени загрязнен или неисправенЕсли на датчике имеется коррозия или нагар, инженер сможет безопасно снять деталь и очистить ее с помощью такого материала, как стальная вата.
При отсутствии значительных повреждений датчика неисправность будет устранена после его очистки и замены.
Если треснула фарфоровая изоляция или деталь перестала работать, ее необходимо заменить. Стоимость этого может варьироваться в зависимости от модели вашего котла, но обычно вы можете заплатить менее 75 фунтов стерлингов за саму деталь.
Если есть проблема с проводкой или соединениями внутри котлаИнженер может заметить ослабленные соединения при визуальном осмотре, но если неисправность не будет сразу устранена, он будет использовать инструмент, называемый мультиметр.
При этом считываются показания сопротивления электрических частей, которые затем можно сопоставить с соответствующими измерениями для каждого компонента.
Если определенные части отсоединились или перестали функционировать, их можно восстановить или заменить без значительных затрат.
Хотя стоимость деталей минимальна, затраты на оплату труда будут зависеть от времени, затраченного на диагностику неисправности, и сложности ремонта.
В случае повреждения водой ваш инженер также захочет найти источник утечки, чтобы предотвратить дальнейшие проблемы.
Теплообменник и насос являются распространенными виновниками возникновения пружинящих утечек, и их замена может быть дорогостоящей, а иногда также требует таких услуг, как промывка для удаления известкового налета или шлама, вызвавших повреждение.
Если газовые клапаны застрялиИногда клапаны можно высвободить из застрявшего положения без замены, но они могут снова столкнуться с той же проблемой, особенно в старых котлах.
Инженер, скорее всего, предложит заменить деталь, чтобы предотвратить повторение проблем. Стоимость газовых клапанов варьируется в зависимости от модели котла, но ориентировочная стоимость замены составляет 200-250 фунтов стерлингов.
Если форсунка горелки заблокированаЭту проблему легко диагностировать и устранить, и вряд ли потребуется замена форсунки или горелки. Ваш инженер сможет удалить поврежденный жиклер, очистить нагар и мусор, вызывающие засорение, и заменить его.
Если никакая другая проблема не препятствует свободному потоку газа, проблема будет устранена, а код неисправности исчезнет после сброса котла.
Если провод зажигания неисправенПроблемы с этой частью иногда могут быть очевидными, так как инженер сможет увидеть, что газ течет свободно, но попытки зажечь его либо терпят неудачу, либо не начинаются.
Мультиметр можно использовать для проверки питания внутри самой детали, а также любых проблем с проводкой, соединяющей ее с печатной платой. Если провод необходимо заменить, деталь обычно стоит менее 50 фунтов стерлингов.
Если ваш инженер увидит или подозревает повреждение провода, ему необходимо осмотреть остальную часть котла на наличие таких проблем, как утечки.
Замена протекающих деталей, как и любых других электрических компонентов, поврежденных водой, может быть дорогостоящей.
Если печатная плата неисправнаЕсли все другие возможные причины исключены, ваш инженер может оценить работу печатной платы. Это также можно определить с помощью мультиметра, если проблемы не видны сразу.
Ослабленные соединения и проводку часто можно отремонтировать, но поврежденную печатную плату обычно необходимо полностью заменить, так как от ее стабильной работы зависит весь котел. Эти детали являются самыми дорогими и стоят около 500 фунтов стерлингов.
Если инженер решит, что повреждение вызвано утечкой, ему потребуется провести дополнительные испытания, чтобы найти источник. Если необходимо заменить более одного крупного компонента, может оказаться более рентабельным установить новый котел.
Получите бесплатные предложения по устранению ошибки Viessmann F4Мы работаем со всеми лучшими инженерами по газовой безопасности, готовыми оценить вашу работу. Получите бесплатные расценки без каких-либо обязательств в вашем регионе и сравните цены, используя форму ниже.
- Сравните несколько предложений и сэкономьте до 40%
- Сертифицированные и проверенные инженеры по газовой безопасности
- Бесплатные котировки и никаких обязательств
- Местные специалисты по котлам Viesmann рядом с вами
Viessmann vitodens 100 Ошибка F4 не исчезнет.
..Ярко-черный Desiato
- #1
Я почти исчерпал свои возможности в этом вопросе, так как был бы признателен за столь опытный совет, пожалуйста. Наш котел Viessmann 100 начал выдавать ошибку f4 около 2 лет назад. Нажимаешь ресет и работает час, может 2 потом опять ошибки.
Блок горелки выглядит как новый, очень чистый. До сих пор мы заменили блок воспламенителя, электрод, печатную плату и газовый клапан, но он все равно продолжает ошибаться. Давление газа соответствует норме, как и межэлектродный зазор, и нет проблем с конденсатом.
Я разговаривал с Viessmann напрямую, и они предложили заменить все, что мы изменили, так что их точка зрения теперь такова: «не повезло, гарантия закончилась». Потратив половину стоимости на эти ремонты нового котла, я должен стиснуть зубы и действительно получить новый котел сейчас?
Благодарен за любые предложения… заранее спасибо.
Рекламные ссылки
янмкд
- #2
Черный Дезиато сказал:
и проблемы с конденсатом нет.
Нажмите, чтобы развернуть…
Я бы еще раз проверил это, они ужасны из-за блокировки в поддоне под горелкой, также когда конденсат поднимается, он разрушает изоляционные панели, к сожалению, чтобы проверить конденсат должным образом, вам потребуется GSR, а это против сайта. правила, чтобы посоветовать вам, как это сделать
газ4ю
- #3
Я бы попросил кого-нибудь проверить или снять хлопушку Джимми.
Они были склонны к залипанию на старых моделях
Ярко-черный Desiato
- #4
Спасибо обоим за советы, я сам ничего не делаю, для этого есть местный многострадальный сантехник. Я полагаю, он знает, что такое хлопушка Джимми, не так ли? Ура
Рекламные ссылки
газ4ю
- #5
Это все, что я знаю. Он стоит сразу после вентилятора
Джон Д
- #6
Резиновый обратный клапан на выходе из вентилятора. IIRC он был установлен на ранних моделях 100, но позже снят с производства, так как он имеет тенденцию застревать в закрытом состоянии.
Сделай сам, не местный
Если вам нужно найти специалиста для выполнения своей работы, попробуйте наш местный поиск ниже, или, если вы делаете это самостоятельно, вы можете найти местных поставщиков.
Выберите нужного поставщика или торговую площадку, введите свое местоположение, чтобы начать поиск.
Сантехник/газотехникЭлектрикСтроительДекораторСтроитель Торговец сантехникамиПоставщик плиткиПоставщик напольных покрытий
Вы продавец или поставщик? Вы можете создать свой список бесплатно на DIYnot Local
Коды неисправностей Viessmann
Ниже перечислены распространенные коды неисправностей Viessmann, описанные производителем котла, а также возможная причина.
Коды ошибок котла Vitodens 200
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
02
| Автомат горения переключается на блокировку | Цепь безопасности была активирована |
04, 05, 06, 08 | Блок управления горелкой переключается на блокировку | Скорость вентилятора слишком высокая/низкая при запуске |
07, 09 | Блок управления горелкой переключается на блокировку | Базовый уровень порога давления воздуха в режиме ожидания неверен |
0А | Блок управления горелкой переключается на блокировку | Неисправность, скорость вентилятора |
0Д | Автомат горения переключается на блокировку | Кнопка сброса нажата несколько раз или во время работы горелки |
1А, 1Б | Горелка заблокирована | Датчик расхода 1, 2 неисправен |
1F | Горелка заблокирована | Слишком большой дифференциальный расход |
25 | Котел работает при высокой температуре котловой воды | Переключатель проверки ОГ повернут на «символ руки» уже 30 минут |
26 | Котел работает с постоянной проверкой реле | Режим настройки максимальной или минимальной номинальной мощности активен уже 30 минут |
35 | Котел не включается | Кнопка сброса (нажата при выключенной горелке) с переключателем проверки выбросов, повернутым в положение «символ руки» |
А2 | н/д | Неисправность KM-BUS на Vitocom |
А5 | н/д | Короткое замыкание/обрыв цепи |
Код неисправности 0B
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitodens 200 | Автомат горения переключается на блокировку. Вентилятор не работает на холостом ходу после автоматического сброса (неправильная частота вращения вентилятора). | Сильный ветер в вентиляционной системе |
Vitodens 100-W | Горелка заблокирована | Недостаточный расход воды, неправильное направление потока, неисправность реле протока. |
Код неисправности 0C
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitodens 100-W | Горелка заблокирована | Недостаточная мощность поставка |
Vitodens 200 | Блок управления горелкой переключается на блокировку | Сигнал пламени все еще присутствует после выключения |
Код ошибки 0F
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Vitodens 222-F | Режим управления | Код «0F» отображается только в истории неисправностей |
Vitotronic 300 / Vitotronic 300-K, с Vitotronic 300 / Vitodens 200-W / Vitocontrol-S, с Vitotronic 100 | Режим управления/Контролируемая работа | Требуется обслуживание котла |
Витотроник 200/300 | Нормальная работа | Требуется обслуживание котла |
Vitocontrol-S, MW1 с Vitotronic 100 / Vitotronic 300-K, MW1S с Vitotronic 100 | Режим управления | Техническое обслуживание — «0F» отображается только в истории неисправностей |
Код неисправности 10
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitodens 200-W / 222-F / Vitotronic 300 / 200/ 200-H / 050/200-H / 300-K / vitocontrol-S | Котел работает при наружной температуре 32°F / 0°C | Короткое замыкание — датчик наружной температуры |
Vitotronic 300-K, MW2S с Vitotronic 100 / Vitodens 100-W (combiPLUS) / 200-w / Vitocontrol-S, WB2B с Vitotronic 100 | Контролирует как наружную температуру / Постоянный режим | Датчик температуры наружного воздуха закорочен |
Код ошибки 10, 14, F3 и F4
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Vitodens 200-W / 222-F / Vitotronic 300 / 200/ 200-H / 050/200-H / 300-K / vitocontrol-S | Котел работает при наружной температуре 32°F | Короткое замыкание — датчик наружной температуры |
Vitotronic 300-K, MW2S с Vitotronic 100 / Vitodens 100-W (combiPLUS) / 200-w / Vitocontrol-S, WB2B с Vitotronic 100 | Управление, как если бы наружная температура находилась в постоянном режиме | Датчик температуры наружного воздуха закорочен |
Код неисправности 18 и D1
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitodens 100 / 200-W / 222-F / Vitotronic 300-K с 100 / Vitocontrol-S | Котел работает при температуре наружного воздуха 32°F / 0°C / постоянный режим | Обрыв кабеля датчика наружной температуры |
Vitotronic / 100 / 200 / 300 / 050/200-H /300-K / Vitocontrol-S, MW1 с Vitotronic 100 | Работает при температуре наружного воздуха 32°F / 0°C | Обрыв цепи — датчик температуры наружного воздуха |
Vitotronic 200-H / Vitotronic 300-K, MW1B с Vitotronic 300 / Vitotronic 300-K, MW2B с Vitotronic 200 | Контролирует как бы наружную температуру | Обрыв провода — датчик температуры наружного воздуха |
Vitotronic 050/200-H | Активируется при температуре наружного воздуха 0°C / 32°F | Обрыв кабеля – Датчик температуры наружного воздуха |
Vitodens 100-W | Горелка в режиме неисправности | DIP-переключатель S2 установлен в положение «ВКЛ. » |
Код неисправности 19
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Витотроник 300 | Активируется при температуре наружного воздуха 0°C / 32°F | Ошибка связи, беспроводной датчик наружной температуры |
Код неисправности 20
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitocontrol-S с Vitotronic 100 / Vitotronic 300 / 300-K / 200 / 100 | Автономный блок управления без датчика температуры подачи (возможно, недостаточно высокая температура подачи) | Короткое замыкание – общий датчик температуры подачи |
Vitocontrol-S с Vitotronic 100 / Vitotronic 300-K, с Vitotronic 200 | Vitocontrol-S, автономное управление без датчика температуры подачи (температура подачи может быть недостаточно высокой) | Общий датчик температуры подачи закорочен |
Витокроссал 300 | Регулирует без датчика температуры подачи (разветвитель с малыми потерями) | Короткое замыкание – Датчик температуры подачи системы |
Vitodens 200-W / 222-F | Регулирует без датчика температуры подачи (разветвитель с малыми потерями) | Короткое замыкание — Датчик температуры подачи в систему |
Vitotronic 050/200-H< / 200 / 200-H / 300 | Смесительный клапан закрыт | Короткое замыкание — цепь датчика температуры подачи/смесительного клапана M1 |
Vitotronic 300-K, с Vitotronic 100 | Vitotronic 300-K, MW1S управляет автономно без накладного датчика (температура подачи может быть недостаточно высокой) | Короткое замыкание — накладной датчик температуры |
Vitodens 200-W | Регулирует без датчика температуры подачи (разветвитель с малыми потерями) | Датчик температуры подачи в систему закорочен |
Код неисправности 21
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Витотроник 200/300 | Работа без влияния температуры обратной воды | Короткое замыкание — датчик температуры обратной воды |
Код ошибки 28
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Vitocontrol-S с Vitotronic 100 | Vitocontrol-S, VD2/CT3/CM2 управляет автономно без датчика температуры подачи (температура подачи может быть недостаточно высокой) | Обрыв цепи – общий датчик температуры подачи |
Vitocontrol-S с Vitotronic 100 / Vitotronic 300-K, с Vitotronic 100 | Vitocontrol-S, WB2B управляет автономно без датчика температуры подачи (температура подачи может быть недостаточно высокой) | Обрыв общего кабеля датчика температуры подачи |
Vitocrossal 300 / Vitodens 200-W / 22-F | Регулирует без датчика температуры подачи (разветвитель с малыми потерями) | Обрыв кабеля датчика температуры подачи в систему |
Vitotronic 050/200-H | Смесительный клапан закрывается | Обрыв кабеля – датчик температуры подачи |
Vitotronic 050/200-H | Смесительный клапан закрыт | Обрыв цепи — Датчик температуры подачи контура смесительного клапана М1 |
Vitotronic 200-H / Vitotronic 200/300 | Смесительный клапан закрывается | Обрыв провода – датчик температуры подачи в отопительном контуре со смесительным клапаном М1 (отопительный контур 1) |
Vitotronic 300 Vitotronic / 300-K с Vitotronic 300 / 200 | Автономный блок управления без датчика температуры подачи (возможно, недостаточно высокая температура подачи) | Обрыв провода, общий датчик температуры подачи |
Vitotronic 300-K с Vitotronic 100 | Vitotronic 300-K, MW1S управляет автономно без накладного датчика (температура подачи может быть недостаточно высокой) | Обрыв цепи — накладной датчик температуры |
Код неисправности 29, 41, 49, F80, F81, F83, F88 и F89
Код неисправности | Поведение системы | Причина проблемы 9047 |
---|---|---|
Витотроник 200/300 | Нормальная работа без влияния температуры обратной воды | Обрыв контура 1 или 2 – датчик температуры обратной воды (смесительного клапана контура 1) |
Код неисправности 30
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitocontrol-S, с Vitotronic 100 / Vitocrossal 300 / Vitodens 200-W / 222-F / Vitotronic 100 / 200 / 300 | Горелка с регулируемым верхним пределом запускается и останавливается | Короткое замыкание – Датчик температуры котловой воды |
Vitocontrol-S с Vitotronic 100 / Vitodens 100-W (CombiPLUS)/ 200-1 | Горелка заблокирована | Датчик температуры котловой воды закорочен |
Код неисправности 38
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitodens – 200-W / 222-F / COMBIPLUS | Горелка заблокирована | Обрыв кабеля датчика температуры котловой воды |
Vitotronic 100 / 200 / 300 / Vitocontrol-S с Vitotronic 100 | Горелка включается и выключается регулируемым верхним пределом | Обрыв цепи — Датчик температуры котла |
Vitotronic 300-K с Vitotronic 300 / Vitotronic 300-K с Vitotronic 300 | Горелка запускается и останавливается с помощью регулятора температуры | Обрыв провода датчика температуры котловой воды |
Vitodens 100-W | Горелка заблокирована | Обрыв провода датчика температуры котловой воды |
Код ошибки 40 и 44
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Смесительный клапан закрыт | Отопительный контур 2 со смесительным клапаном питания, короткое замыкание на датчике температуры |
Код неисправности 41
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Витотроник 300 | Работа без учета температуры обратной воды | Короткое замыкание – датчик температуры обратной воды смесительного клапана контура 2 |
Код неисправности 48 и 4C
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Смесительный клапан закрывается/закрывается | Отопительный контур 2 со смесительным клапаном, кабель датчика температуры подачи, обрыв/обрыв цепи |
Код ошибки 50, 51, 58 и 59
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Vitodens 200-W / 222-F | Нет нагрева ГВС / Неисправность ГВС | Короткое замыкание/обрыв цепи – датчик температуры бака ГВС или обрыв провода |
Код ошибки 52
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Витотроник 300 | Режим управления | Короткое замыкание – маломощный коллектор датчика температуры подачи |
Vitodens 100-W CombiPLUS | Горелка заблокирована (только для CombiPLUS) | Короткое замыкание датчика потока (в CombiPLUS) |
Код неисправности 55, 56 и 57
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitotronic 300-K, с Vitotronic 200 | Режим управления | Техническое обслуживание или ошибка Vitotronic 100 котла 5-8 |
Код неисправности 5A, B7 и B8
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Режим управления | Обрыв провода, разделитель с малыми потерями – Датчик температуры подачи |
Все котлы Viessmann | Горелка заблокирована/режим управления | Обрыв кабеля датчика |
Код ошибки 5C, 5D, 5E и 5F
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Vitotronic 300-K с Vitotronic 200 | Режим управления | Ошибка связи, Vitotronic 100 котла 5-8 |
Код неисправности 60, 68, 70, 78, BD, BE и BF
Код неисправности | Поведение системы | Причина проблемы | ||
---|---|---|---|---|
Все котлы Viessmann | – Без снижения мощности | – Обратное управление открыто | – Котел с максимальной температурой | Короткое замыкание/обрыв цепи — датчик температуры [17A] |
Код неисправности 80, 81, 82, 83 и FD
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Блок управления горелкой в состоянии неисправности; система остывает; блок управления горелкой заблокирован | Короткое замыкание – Датчик температуры котловой воды, блок управления горелкой |
Код ошибки 88, 89 и E6
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Vitocontrol-S с Vitotronic 100 / Vitotronic 300-K с Vitotronic 100 / 200 | Режим управления | Ошибка связи |
Код неисправности 8C, 8D, 8E и 8F
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Витотроник 300 | Блок управления горелкой в режиме ошибки | Обрыв провода, датчик температуры котловой воды, блок управления горелкой |
Код неисправности 90, 91, 92, 93, 94, 98, 99, 9A, 9B, 9C, 9E, 9F + AB
Код ошибки | поведение системы | . |
---|---|---|
Котлы Viessmann | Режим управления | Короткое замыкание — Датчик температуры [5]/[6]/[7]/[10] |
Код ошибки A0, A1, A2, AA и AC
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Vitodens 200 | Насос работает на максимальной скорости | Обрыв цепи — проблема с подключением к внутренней шине |
Код неисправности A3, B0, F1, FE1 и FE2
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitocrossal 300 / Vitodens 200-W / 222-F / 300 | Режим управления имеет заводские настройки по умолчанию | Программатор неисправен |
Код неисправности A4
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
222-Ф
| Горелка заблокирована. Программа вентиляции запускается автоматически | Воздушная пробка во внутреннем циркуляционном насосе или минимальный расход не достигнут |
Код неисправности A7
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitocontrol-S с Vitotronic 100 / Vitotronic 100 / Vitotronic 300-K с Vitotronic 300 | Режим управления (остается заводская настройка по умолчанию) | Код ошибки запорного клапана OC:2, OC:3 или OC:4 установлен, а код 4E:1 не установлен |
Код ошибки A8
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Все котлы | Проблема с режимом управления | Ошибка связи программатора |
Код неисправности A9, BA, BB, BC и FE0
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitodens 200 | Котел охлаждается | Входы датчиков считываются неправильно |
Код неисправности AD
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitodens 200 | Настройка через сервисный уровень невозможна | Точки данных не сохраняются внутренняя ошибка VR20 |
Код ошибки B1
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Vitocontrol-S с Vitotronic 100 / Vitotronic 100 / 200 / 300 / Vitotronic 300-K с Vitotronic 100 | Тестовый режим на выбросы | Внутренняя ошибка электроники |
Vitocontrol-S с Vitotronic 100 / Vitodens 200-W | Регулирует так, как если бы наружная температура составляла 32°F | Внутренняя ошибка |
Vitotronic 050/200-H | Характеристики управления не определены | Внутренняя ошибка электроники |
Код ошибки B2
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Режим управления | Внутренняя ошибка электроники |
Код неисправности B3 и E5
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Все котлы | Постоянный режим | Распознано недопустимое оборудование |
Код неисправности B4
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitocontrol-S с Vitotronic 100 / Vitotronic 100 / 200 / 300 / Vitotronic 300-K с Vitotronic 100 | Режим проверки выбросов | Внутренняя неисправность электроники |
Vitocontrol-S с Vitotronic 100 / Vitodens 200-W | Регулирует так, как если бы наружная температура составляла 32°F (0°C) | Внутренняя неисправность |
Vitotronic 050/200-H | Неопределенные характеристики управления | Внутренняя неисправность электроники |
Код неисправности B5
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Режим управления | Внешнее защитное оборудование |
Код ошибки B6
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Режим управления | Обрыв цепи — ошибка связи шины КМ с блоком управления солнечными батареями |
Код ошибки B9, ED, F0, FE5, FEC, FED, FEE, FEF, FFD + FFF
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Vitocontrol-S с Vitotronic 100 / Vitotronic 100 / 300 / Vitotronic 300-K с Vitotronic 300 | Охлаждение котла | Ошибка ограничителя максимального давления 1 2 |
Код ошибки C1
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Блок управления горелкой переключается на блокировку, это может быть связано с большими колебаниями сетевого напряжения | Обрыв цепи датчика перепада давления воздуха |
Код ошибки C2-C8, CD-CF, D2-D8, DA-DF и E0
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Охлаждение котла | Сработал фиксированный верхний предел или перегорел предохранитель F2. |
Код ошибки C9, CA и CB
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Котел работает до максимального электронного предела | Котел не регистрируется в блоке управления каскадом |
Код ошибки CC и F0
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Блок управления горелкой находится в режиме неисправности | Слишком высокий ток ионизации при калибровке – Ограничитель температуры котла сработал воздух или засор в системе/ошибка насоса |
Код неисправности D4
Котел остывает
Ошибка устройства безопасности на ‘X2/X3/X7’ съемного адаптера 2 для внешнего устройства безопасности Проблема
Код неисправности D5
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Горелка заблокирована | Датчик температуры дымовых газов неправильно расположен – проверьте датчик Внешний насос, установленный в системе |
Код ошибки E1, E7, E8, E9, EA, EB, EC и FF2
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitodens 200-W / 222-F / Vitotronic 300 | Горелка в режиме неисправности | Слишком низкий расход для нагрева горячей воды во время калибровки / реле протока вызвало отключение |
Код ошибки E2 и E3
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Все котлы | Горелка в режиме неисправности | Слишком низкий расход теплоносителя во время калибровки; переключатель потока вызвал отключение |
Код ошибки E4
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Vitotronic 300, Vitodens 200-W, 222-F, Vitocrossal 300, Vitocontrol-S с Vitotronic 100 | Ошибка горелки | Сигнал пламени при запуске горелки слишком слабый или отсутствует |
Код неисправности EE и EF
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitocontrol-S с Vitotronic 100 / Vitocrossal 300 / Vitodens 200-W / 222-F / Vitotronic 300 | Горелка заблокирована | Неверное давление воздуха – переключатель заслонки воздушной заслонки заедает |
Код неисправности F5
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Реле давления газа не показывает давление газа/ошибка электрического соединения | Запорный газовый клапан закрыт / реле давления газа неисправно / множественные проблемы с подачей газа |
Код ошибки F6, 58, F9, FE1, FE2 и FF6
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Горелка в аварийном режиме с ошибкой | Вентилятор не остановлен / ошибка штекерного соединения |
Код неисправности FA и FB
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Режим управления | Ошибка связи с котлом |
Код ошибки FB7, FF4, FF2, FF7, FF8 и FF9
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Витокроссал 200 | Случай A: Блок управления горелкой в состоянии неисправности; система остывает; Блок управления горелкой заблокирован. Корпус B: Тип кодирующей карты | Случай A: Кодирующая карта не вставлена в блок управления горелкой; неправильная или неисправная кодирующая карта. Случай B: Карта кодирования не соответствует блоку управления горелкой. |
Код неисправности FC
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Горелка в режиме неисправности | Неисправен газовый клапан или неисправно управление клапаном модуляции; или система вентиляции заблокирована |
Код ошибки FE
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Все котлы Viessmann | Горелка заблокирована или находится в режиме ошибки | Сильное поле помех (ЭМС) поблизости или неисправна основная плата |
Код ошибки FE4
Код ошибки | Поведение системы | Причина проблемы |
---|---|---|
Витокроссал 200 | Горелка отключается | Многократное обнаружение пониженного напряжения |
Код неисправности FFA, FFB и FR
Код неисправности | Поведение системы | Причина проблемы |
---|---|---|
Vitocrossal 200 / 400-620 / 186-311 | Вентилятор работает без запроса; блок управления горелкой в состоянии неисправности | Вентилятор не остановился; кабель [100А] неисправен; неисправен вентилятор; блок управления горелкой неисправен |
Код ошибки Viessmann F4 EE
Код ошибки Viessmann F4 EE означает, что конденсатная труба замерзла и ее необходимо разморозить. Вы можете довольно быстро и легко разморозить трубу самостоятельно, не прибегая к помощи инженера, но не стесняйтесь обращаться к нему, если вы не чувствуете себя достаточно уверенно. .
Код неисправности Viessmann 100 | Форумы DIYnot
Майк 123
- #1
Привет, кто-нибудь знает, что означает код неисправности F4?
Спасибо
Рекламные ссылки
хлор-газ
- #2
http://www. viessmann.co.uk/downloads/Vitodens100-InstallationService.pdf
Страница 72
Майк 123
- #3
Та очень, очень полезно.
Гибкий
- #4
Проще говоря, это ошибка “F4”, которая вызвана неисправным нечерным блоком зажигания.
Позвоните в Viessmann, сообщите серийный номер и почтовый индекс, и они пришлют своего сервисного инженера, чтобы исправить это для вас в течение дня или двух.
К сожалению, они не предпринимают никаких действий! Каждый котел выйдет из строя, и вместо того, чтобы открыто говорить о проблеме, вы будете искать ее в темноте.
Тони
Рекламные ссылки
саймонд
- #5
Как ты знаешь, Тони, я возражаю против этого.
Неисправность F4 может означать множество вещей, одна из которых – помехи от блока зажигания. Недавно они были изменены, это правда, но были и другие неисправности печатной платы, которые также вызывают F4.
Серия 100 не является звездным часом Viessmann. Не удивляйтесь, если вы получите новую печатную плату (а также блок искры).
Гибкий
- #6
На прошлой неделе я разговаривал с сервисным инженером, который заменяет около 5-6 штук каждый день, и он говорит, что, по его опыту, это почти всегда связано с блоком зажигания, и он заменил только пару печатных плат за последние четыре года. месяцы.
Конечно F4 может быть вызвано любым отсутствием зажигания, но практически скорее всего это блок зажигания, если он не черный.
Неисправная печатная плата может дать индикацию F4 или взрывное возгорание.
Тони
паддимагу
- #7
У меня есть Vitodens 100, ему около 3 лет. В данный момент у меня с этим большие трудности. Буду признателен за ваши мысли.
Все началось с низкого давления, скажем, каждые 2-3 месяца, но мы поднимали его, и она уходила. Затем я ушел и выключил ее, и она не завелась, когда я вернулся. Высветил ошибку f4. Благодаря удаче и настойчивости он в конце концов снова заработал.
Однако на прошлой неделе (незадолго до сильного снегопада) он не загорелся, снова выдав ошибку f4. Давление упало, так что я снова добавил его, но он все еще не заводился. Теперь мне приходится оставлять котел включенным 24 часа в сутки, если он достигнет комнатной температуры и отключится, он не перезапустится.
Затем мне нужно снова долить. Заметил, что снаружи идет сброс воды и снова упало давление.
Может ли у меня быть более одной проблемы, т. е. необходимо удалить конденсат и заменить блок розжига (у меня зелено-синий цвет), и если да, то может ли кто-нибудь сказать, где лучше всего достать эту деталь.
В принципе, я был бы очень признателен за любые мысли по этому поводу.
Гибкий
- #8
Вам следует создать свою собственную тему, а не отмечать старую.
Необходимость повышать давление каждые 1-2-3-4 месяца – это нормально. Ваш установщик должен был рассказать вам о tbis.
Ваш котел все еще находится на гарантии. Даже если это не так, они все равно могут заменить или поставить блок розжига бесплатно. Если ваш установщик является обученным установщиком Viessmann, это поможет, если подход осуществляется через него.
Ошибка F4 может быть вызвана не только блоком зажигания, но и другими причинами, и опытный инженер CORGI сможет точно диагностировать неисправность.
Ожидается, что вы будете обслуживать его каждый год! Ты сделал это?
Тони Глейзер
Сделай сам, не местный
Если вам нужно найти специалиста для выполнения своей работы, попробуйте наш местный поиск ниже, или, если вы делаете это самостоятельно, вы можете найти местных поставщиков.
Выберите нужного поставщика или торговую площадку, введите свое местоположение, чтобы начать поиск.
Сантехник / ГазовикЭлектрикСтроительДекораторСтроитель Торговец сантехникамиПоставщик плиткиПоставщик напольных покрытий
Вы продавец или поставщик? Вы можете создать свой список бесплатно на DIYnot Local
10 | Регулирует так, как будто наружная температура равна 0 °C. | Короткое замыкание датчика наружной температуры | Проверить датчик наружной температуры. |
18 | Регулирует так, как если бы наружная температура была 0 °C. | Обрыв провода датчика наружной температуры | Проверить датчик наружной температуры. |
19 | Регулирует так, как если бы наружная температура была 0 °C. | Прерывание связи, датчик наружной температуры RF | Проверьте беспроводное соединение. Поместите датчик наружной температуры RF рядом с котлом. Забудьте датчик наружной температуры, затем выполните сопряжение снова. Замените датчик наружной температуры RF. |
20 | Регулирует без датчика температуры подачи (разделитель с малыми потерями). | Короткое замыкание, датчик температуры подачи системы | Проверить датчик гидравлического коллектора . |
21 | Режим управления Ошибка отображения в Energy Cockpit | Датчик вне допустимого диапазона | Проверить датчики на емкостном водонагревателе и коллекторах. |
22 | Режим управления Ошибка отображения в Energy Cockpit | Датчик вне допустимого диапазона | Проверить датчики на емкостном водонагревателе и коллекторах. |
23 | Режим управления Ошибка отображения в Energy Cockpit | Неправильный ввод в эксплуатацию | Определите расход контура гелиосистемы и введите установленное значение. |
24 | Режим управления Отображение ошибки в Energy Cockpit | Циркуляционный насос ГВС отключен | Проверить настройку параметра 39 (группа «Общие»). При необходимости проведите тест исполнительного механизма. |
25 | Режим управления Неисправность дисплея в Energy Cockpit | Перекачивающий насос не работает | Проверьте настройку параметра 20 (группа “Гелиосистема”). При необходимости проведите тест исполнительного механизма. |
26 | Режим управления Отображение ошибки в Energy Cockpit | Циркуляционный насос ГВС и перекачивающий насос не работают | Проверьте настройки параметра 39 (группа «Общие») и параметра 20 (группа «Гелиосистема»). При необходимости проведите тест исполнительного механизма. |
27 | Режим управления Ошибка отображения в Energy Cockpit | Неправильный ввод в эксплуатацию | Определите расход контура гелиосистемы и введите установленное значение. |
28 | Регулирует без датчика температуры подачи (разделитель с малыми потерями). | Обрыв провода, датчик температуры подающей линии системы | Проверить датчик гидравлического разделителя Если датчик гидравлического разделителя не подключен, установите параметр 52:0. |
2A | Режим управления Неисправность дисплея в Energy Cockpit | Подача и обратка контура солнечной системы перепутаны местами. | Проверьте подачу и возврат контура гелиоустановки и при необходимости поменяйте местами. |
30 | Горелка заблокирована | Короткое замыкание датчика температуры котловой воды | Проверить датчик температуры котловой воды . |
38 | Горелка заблокирована | Обрыв провода датчика температуры котловой воды | Проверить датчик температуры котловой воды. |
40 | Смеситель закрывается. | Короткое замыкание, датчик температуры подачи, отопительный контур 2 (со смесителем) | Проверить датчик температуры подачи. |
44 | Смеситель закрывается. | Короткое замыкание, датчик температуры подачи, отопительный контур 3 (со смесителем) | Проверить датчик температуры подачи. |
48 | Смеситель закрывается. | Обрыв провода датчика температуры подающей линии отопительного контура 2 (со смесителем) | Проверить датчик температуры подающей линии. |
49 | Смеситель закрывается. | Неверное назначение удлинителя смесителя контура отопления 2 | Проверьте и отрегулируйте поворотный переключатель S1. |
4C | Смеситель закрывается. | Обрыв провода, датчик температуры подачи, отопительный контур 3 (со смесителем) | Проверить датчик температуры подачи . |
4D | Смеситель закрывается. | Неправильное назначение удлинителя смесителя контура отопления 3 | Проверить и отрегулировать поворотный переключатель S1. |
50 | Нет приготовления горячей воды котлом | Короткое замыкание, датчик температуры емкостного водонагревателя или датчик комфорта | Проверьте датчик температуры цилиндра или датчик комфорта. |
51 | Нет нагрева ГВС котлом | Короткое замыкание датчика температуры на выходе | Проверить датчик температуры на выходе. |
58 | Нет нагрева ГВС котлом | Обрыв провода, датчик температуры емкостного водонагревателя или датчик комфорта | Проверить датчик температуры емкостного водонагревателя или датчик комфорта . |
59 | Без нагрева ГВС от котла | Обрыв провода датчика температуры на выходе | Проверить датчик температуры на выходе. |
90 | Режим управления | Короткое замыкание датчика температуры | Проверить датчик на модуле управления солнечными батареями. |
91 | Режим управления | Короткое замыкание датчика температуры | Проверить датчик на модуле управления солнечными батареями. |
92 | Нет гелиоустановки | Короткое замыкание датчика температуры коллектора | Проверьте датчик температуры на модуле управления гелиоустановкой или датчик на Vitosolic. |
93 | Режим управления | Короткое замыкание, датчик температуры обратки коллектора | Проверить датчик температуры на клемме S3 на Vitosolic 100. |
94 | Без нагрева ГВС солнечными батареями | Короткое замыкание, датчик температуры емкостного водонагревателя | Проверить датчик температуры на модуле управления солнечными коллекторами или датчик на Vitosolic. |
95 | Горелка заблокирована | Превышен лимит CO | Опасно Повышенная концентрация угарного газа может привести к потенциально смертельному отравлению угарным газом. Соблюдайте указания по технике безопасности в начале данного руководства. Определите причину повышенного уровня CO. Устраните неисправность. Нажмите Test на ограничителе CO. Сигнализация выключена. Горелка снова запускается, как только уровень CO становится ниже предела CO. |
96 | Горелка заблокирована | Неисправность датчика ограничителя СО | Замените ограничитель СО. Если система должна временно работать без ограничителя CO, установите параметр 49:0. |
98 | Режим управления | Обрыв провода датчика температуры | Проверить датчик на модуле управления солнечными батареями. |
99 | Режим управления | Обрыв провода датчика температуры | Проверить датчик на модуле управления солнечными батареями. |
9A | Без нагрева ГВС солнечными батареями | Обрыв провода, датчик температуры коллектора | Проверить датчик температуры на модуле управления солнечными коллекторами или датчик на Vitosolic. |
9B | Режим управления | Обрыв провода, датчик температуры обратки коллектора | Проверить датчик температуры на клемме S3 на Vitosolic 100. |
9C | Без нагрева ГВС солнечными батареями | Обрыв провода датчика температуры емкостного водонагревателя | Проверить датчик температуры на модуле управления солнечными коллекторами или датчик на Vitosolic. |
9E | Режим управления | Нет расхода в контуре гелиоустановки или расход слишком мал, или сработал ограничитель температуры. | Проверьте насос контура гелиоустановки и контур гелиоустановки. Подтвердите сообщение об ошибке. |
9F | Режим управления | Неисправность модуля управления солнечными коллекторами или Vitosolic | Замените модуль управления солнечными коллекторами или Vitosolic. |
A3 | Горелка заблокирована | Неправильно установлен датчик температуры дымовых газов | Правильно установите датчик температуры дымовых газов. |
A7 | Режим управления в состоянии поставки | Неисправность программатора | Заменить программатор. |
A8 | Горелка заблокирована. Программа вентиляции запускается автоматически. | Воздух во внутреннем циркуляционном насосе или минимальный расход не достигнут | Выпустите воздух из системы, если сообщение о неисправности сохраняется. |
A9 | При подключении отопительного контура со смесителем горелка работает с меньшей тепловой мощностью. Если подключен только один отопительный контур без смесителя, горелка блокируется. | Внутренний циркуляционный насос заблокирован | Проверить циркуляционный насос. |
B0 | Горелка заблокирована | Короткое замыкание датчика температуры дымовых газов | Проверить датчик температуры дымовых газов. |
B1 | Режим управления в состоянии поставки | Ошибка связи, блок управления | Проверить соединения; при необходимости замените блок управления. |
B5 | Режим управления в состоянии поставки | Внутренняя неисправность | Заменить блок управления. |
B7 | Горелка заблокирована | Неисправность карты кодирования котла | Вставьте карту кодирования котла или замените, если она неисправна. |
B8 | Горелка заблокирована | Обрыв провода датчика температуры дымовых газов | Проверить датчик температуры дымовых газов. |
BA | Смеситель регулирует температуру подачи до 20 °C. | Ошибка связи, комплект расширения для отопительного контура 2 (со смесителем) | Проверить соединения и назначение комплекта расширения. |
BB | Смеситель регулирует температуру подачи до 20 °C. | Ошибка связи, комплект расширения для отопительного контура 3 (со смесителем) | Проверить соединения и назначение комплекта расширения. |
BC | Режим управления без дистанционного управления | Ошибка связи, дистанционное управление Vitotrol, отопительный контур 1 (без смесителя) | Проверить соединения, кабель, параметр “A0” в группе “Отопительный контур” и настройки дистанционного управления. Для беспроводных пультов дистанционного управления: проверьте подключение, поместите пульт дистанционного управления рядом с котлом. |
BD | Режим управления без дистанционного управления | Ошибка связи, дистанционное управление Vitotrol, отопительный контур 2 (со смесителем) | Проверить соединения, кабель, параметр “A0” в группе “Отопительный контур” и настройки дистанционного управления. Для беспроводных пультов дистанционного управления: проверьте соединение, поместите пульт дистанционного управления рядом с котлом. |
БЭ | Режим управления без дистанционного управления | Ошибка связи, дистанционное управление Vitotrol, отопительный контур 3 (со смесителем) | Проверить соединения, кабель, параметр “A0” в группе “Отопительный контур” и настройки дистанционного управления. Для беспроводных пультов дистанционного управления: проверьте соединение, поместите пульт дистанционного управления рядом с котлом. |
BF | Режим управления | Неправильный модуль связи LON | Замените модуль связи LON. |
C1 | Режим управления | Ошибка связи, расширение EA1 | Проверьте соединения. |
C2 | Режим управления | Ошибка связи, модуль управления солнечными батареями или Vitosolic | Проверить модуль управления солнечными батареями или Vitosolic. |
C3 | Режим управления | Ошибка связи, расширение AM1 | Проверьте соединения. |
C4 | Режим управления | Ошибка связи, расширение OpenTherm | Проверьте расширение OpenTherm. |
C5 | Режим управления, макс. скорость насоса | Ошибка связи, внутренний насос переменной скорости | Проверьте настройку параметра “30” в группе “Котел”. |
CD | Режим управления | Ошибка связи, Vitocom 100 (KM-BUS) | Проверить соединения, Vitocom 100 и параметр “95” в группе “Общие”. |
CF | Режим управления | Ошибка связи, модуль связи | Замените модуль связи. |
D3 | Горелка неисправна или заблокирована. | Ошибка связи, вентиляторный блок | Проверьте соединительный кабель к вентиляторному блоку. Нажмите кнопку сброса R. Если неисправность повторяется, замените блок вентилятора. |
D4 | Режим управления Горелка работает с ограниченным диапазоном модуляции. | В блоке вентилятора не обнаружен поток воздуха. | Проверить датчик массового расхода на блоке вентилятора. Проверить систему дымохода на наличие противодавления дымовых газов. |
D5 | Горелка в состоянии неисправности. | Вентилятор заблокирован | Нажать кнопку сброса R. Проверить свободный ход крыльчатки. При необходимости замените блок вентилятора. |
D6 | Режим управления | Вход DE1 на расширении EA1 сообщает об ошибке. | Устраните неисправность соответствующего прибора. |
D7 | Режим управления | Вход DE2 на расширении EA1 сообщает об ошибке. | Устраните неисправность соответствующего прибора. |
D8 | Режим управления | Вход DE3 на расширении EA1 сообщает об ошибке. | Устраните неисправность соответствующего прибора. |
DA | Режим регулирования без влияния помещения | Короткое замыкание, датчик комнатной температуры, отопительный контур 1 (без смесителя) | Проверить датчик температуры помещения, отопительный контур 1. Внешний датчик температуры помещения для Vitotrol 300 или встроенный датчик для Vitotrol 200/300 |
DB | Режим регулирования без влияния помещения | Короткое замыкание, датчик комнатной температуры, отопительный контур 2 (со смесителем) | Проверить датчик комнатной температуры, отопительный контур 2. Внешний датчик комнатной температуры для Vitotrol 300 или встроенный датчик для Витотрол 200/300 |
DC | Режим регулирования без влияния помещения | Короткое замыкание, датчик комнатной температуры, отопительный контур 3 (со смесителем) | Проверить датчик комнатной температуры, отопительный контур 3. Внешний датчик комнатной температуры для Vitotrol 300 или встроенный датчик для Vitotrol 200 /300 |
DD | Режим управления без влияния помещения | Обрыв провода, датчик комнатной температуры, отопительный контур 1 (без смесителя) | Проверить датчик комнатной температуры, отопительный контур 1 и настройки пульта дистанционного управления. Внешний датчик комнатной температуры для Vitotrol 300 или встроенный датчик для Vitotrol 200/300 |
DE | Режим управления без влияния помещения | Обрыв провода, датчик комнатной температуры, отопительный контур 2 (со смесителем) | Проверить датчик комнатной температуры, отопительный контур 2 и настройки дистанционного управления. Внешний датчик комнатной температуры для Vitotrol 300 или встроенный датчик для Vitotrol 200/300 |
DF | Режим управления без влияния помещения | Обрыв провода, датчик комнатной температуры, отопительный контур 3 (со смесителем) | Проверить датчик комнатной температуры, отопительный контур 3 и настройки пульта дистанционного управления ). Внешний датчик комнатной температуры для Vitotrol 300 или встроенный датчик для Vitotrol 200/300 |
E0 | Режим управления | Ошибка внешнего абонента LON | Проверьте соединения и абонентов LON. |
E2 | Горелка в состоянии неисправности | Нет калибровки, так как расход слишком мал | Обеспечить достаточную теплопередачу. Нажать кнопку сброса R. |
E3 | Горелка в состоянии неисправности | Слишком низкая теплопередача во время калибровки Ограничитель температуры отключился. | Обеспечить достаточную теплопередачу. Нажать кнопку сброса R. |
E4 | Горелка заблокирована | Неисправность питания 24 В | Замените блок управления. |
E5 | Горелка заблокирована | Неисправность усилителя пламени | Заменить блок управления. |
E8 | Горелка в состоянии неисправности | Ток ионизации вне допустимого диапазона | Проверить подачу газа (реле давления и расхода газа), газовую рампу и соединительный кабель. Проверить назначение типа газа. Проверить ионизационный электрод: ■ Расстояние до горелки в сборе (см. стр. 42) ■ Электрод загрязнен Нажать кнопку сброса R. |
EB | Горелка в состоянии неисправности | Повторяющееся пропадание или отключение пламени во время калибровки | 1. Проверьте систему на наличие чрезмерной температуры. Если присутствует неисправность F1 или F2, убедитесь в наличии адекватной теплопередачи. Нажмите кнопку сброса R. 2. Проверьте систему на наличие конденсата. Примечание Во избежание повреждения водой отсоедините блок вентилятора перед снятием горелки. Снимите резервную копию конденсата. Нажать кнопку сброса R. 3. Проверить электрод ионизации на загрязнение. Проверьте зазор между ионизационным электродом и узлом горелки (см. стр. 42). Нажать кнопку сброса R. 4. Проверить дымоход; при необходимости отключите рециркуляцию дымовых газов. Нажать кнопку сброса R. |
EC | Горелка в состоянии неисправности | Ошибка параметра при калибровке | Нажмите кнопку сброса R. или Замените карту кодирования котла и нажмите кнопку сброса R. |
ED | Горелка в состоянии неисправности | Внутренняя неисправность | Замените блок управления. |
ЕЕ | Горелка в состоянии неисправности | Сигнал пламени при запуске горелки отсутствует или недостаточен. | ■ Проверить подачу газа (реле давления и расхода газа). ■ Проверить газовую рампу. ■ Проверьте систему на наличие резервного конденсата. Примечание Во избежание повреждения водой отсоедините блок вентилятора перед снятием горелки. ■ Проверьте электрод ионизации и соединительный кабель. Проверить зажигание: ■ Подсоединение кабелей к модулю зажигания и электроду зажигания ■ Зазор и загрязнение электрода зажигания (см. стр. 42). Нажать кнопку сброса R. |
EF | Горелка в состоянии неисправности | Пламя пропадает сразу после его образования (во время безопасности). | Проверить подачу газа (реле давления газа и расхода газа). Проверить систему LAS на рециркуляцию дымовых газов. Проверить ионизационный электрод (при необходимости заменить): ■ Расстояние до узла пламенной сетки (см. стр. 42) ■ Электрод загрязнен Нажать кнопку сброса R. |
Ф0 | Горелка заблокирована | Внутренняя неисправность | Замените блок управления. |
F1 | Горелка в состоянии неисправности | Сработал ограничитель температуры дымовых газов. | Проверить уровень заполнения системы отопления. Провентилируйте систему. Когда дымоход остынет, нажать кнопку сброса R. |
F2 | Горелка в состоянии неисправности | Сработал ограничитель температуры. | Проверить уровень заполнения системы отопления. Проверить циркуляционный насос. Провентилируйте систему. Проверьте ограничитель температуры и соединительные кабели. Нажать кнопку сброса R. |
F3 | Горелка в состоянии неисправности | Сигнал пламени уже присутствует при запуске горелки. | Проверить электрод ионизации и соединительный кабель. Проверить систему на наличие резервного конденсата. Примечание Во избежание повреждения водой отсоедините блок вентилятора перед снятием горелки. Нажать кнопку сброса R. |
F8 | Горелка в состоянии неисправности | Топливный клапан или клапан модуляции не закрывается. | Проверить газовую рампу и при необходимости заменить. Нажать кнопку сброса R. |
F9 | Горелка в состоянии неисправности | Слишком низкая скорость вентилятора | Проверьте вентилятор, соединительные кабели вентилятора и питание вентилятора. Нажать кнопку сброса R. |
FA | Горелка в состоянии неисправности | Вентилятор в состоянии простоя или заданная скорость не достигнута | Проверить вентилятор, проверить соединительные кабели к вентилятору. Нажать кнопку сброса R. |
FC | Горелка в состоянии неисправности | Блок вентилятора неисправен. | Проверить блок вентилятора, при необходимости заменить. Нажать кнопку сброса R. |
Fd | Горелка в состоянии неисправности и отображается дополнительная неисправность B7. | Кодирующая карта котла отсутствует. | Вставьте кодовую карту котла. Нажать кнопку сброса R. Заменить блок управления, если неисправность сохраняется. |
Fd | Горелка в состоянии неисправности | Неисправность блока управления горелкой | Проверить электрод розжига, электрод ионизации и соединительные кабели. Проверьте, нет ли рядом с устройством сильного электромагнитного поля. Нажмите кнопку сброса R. Если неисправность возникает спорадически, замените кодирующую карту. Замените блок управления, если неисправность постоянная. |
FE | Горелка заблокирована или неисправна | Плата кодирования котла или главная плата неисправна, или неправильная карта кодирования котла | Нажмите кнопку сброса R. |
