Комнатный регулятор Viessmann Vitotrol 100 RT LV имеет релейный выход (двухточечное регулирование).

Как правило- сам отопительный котел не видет температуру в вашем доме и регулирует лишь постоянную температуру подаваемую в радиаторы  т.е.  постоянную температуру теплоносителя. При этом какая реальная будет температура в доме, нам неизвестно. Мы можем лишь подойти к котлу и кнопками увеличить температуру подачи в систему отопления либо уменьшить ее для поддержания точной температуры воздуха в доме. Для поддержания точной температуры воздуха в доме к котлу необходимо приобретать дополнительные элементы такие как погода зависимая регуляторы отопления либо комнатные термостаты (программаторы).

 В котлах Viessmann Vitopend 100, Vitotron 100  есть возможность подключения комнатного терморегулятора температуры. Применения такого терморегулятора обеспечивает повышения экономичности системы отопления.   Viessmann Vitotrol 100 RT-V комнатный механическийи термостат, задача которого управлять действием вашего котла для достижения заданной температуры воздуха в вашем доме . Это самый простой и бюджетный вариант как в управлении, так и в цене.


Написать Ваше Имя:

Ваш отзыв: Внимание: HTML не поддерживается! Используйте обычный текст.

Оценка:

Плохо  1   2   3   4   5   Хорошо

Введите код, указанный на картинке:


Отправить

VIESSMANN VITOTROL 100 ИНСТРУКЦИЯ ПО УСТАНОВКЕ ДЛЯ ПОДРЯДЧИКОВ Скачать PDF

Добавить в мои руководства

Содержание

• страница из 20

• Содержание
• Оглавление
• Закладки

Реклама

СОДЕРЖАНИЕ

• Инструкции по установке

• Инструкции по безопасности

• СОДЕРЖА Vitotrol 100

• Монтаж основания для настенного монтажа

• Монтаж радиоприемника

• Электрическое соединение с блоком управления

  • Подключение к блоку управления с подключением LH

  • Подключение к Vitodens 100-W

  • Подключение к управлению с GH

  9269

  с блоком управления с GH

  99269

  . Подключение к управлению с GH

  9

  9

  . к блоку управления с разъемом A-D

  • Общее подключение

• Сборка беспроводного приемника

• Сборка Vitotrol 100

• Ввод в эксплуатацию Vitotrol 100

• Ввод в эксплуатацию беспроводного приемника

• Спецификация

VIESMANN

для подрядчиков

Vitotrol 100

Тип UTDB-RF

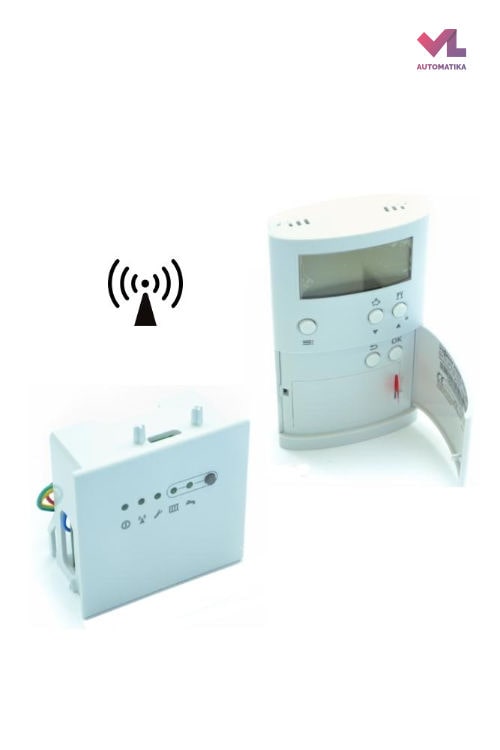

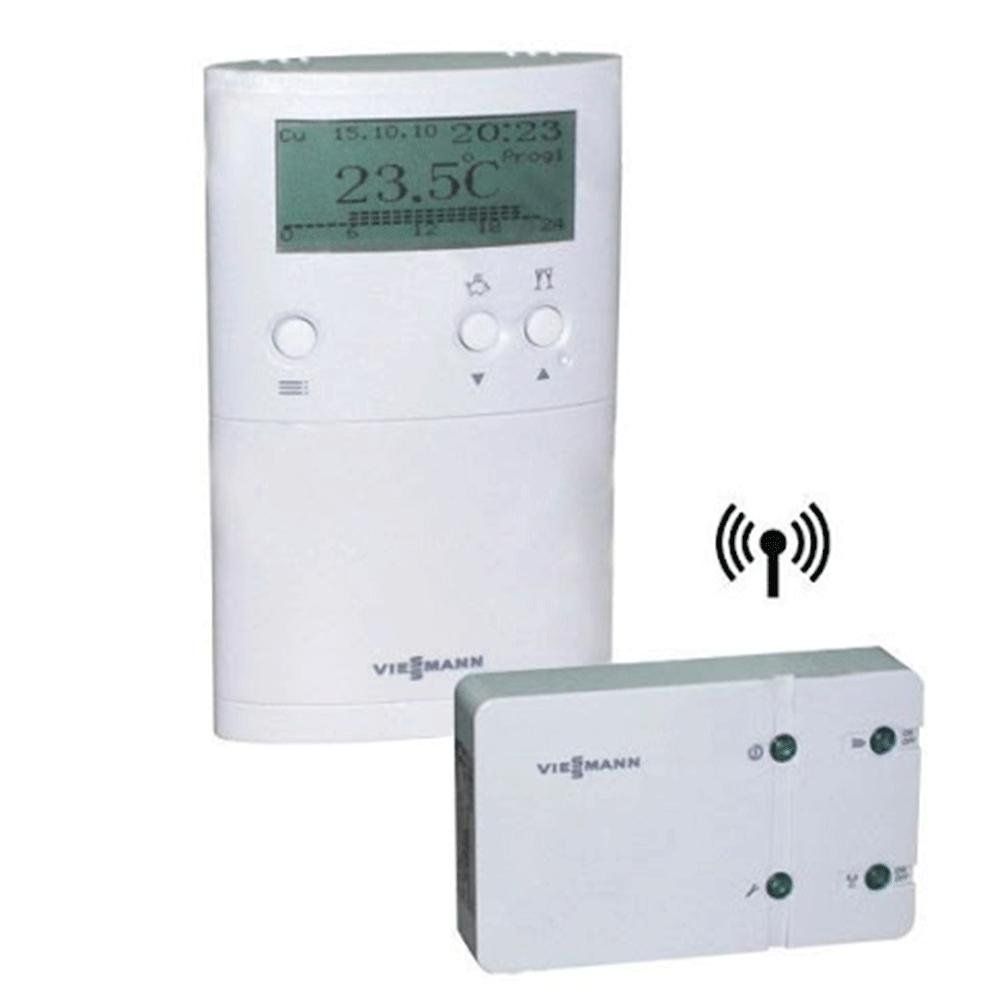

Комнатный терморегулятор с цифровым таймером и беспроводной связью

Приемник

Артикул: 7426 466 5, 39426

VITOTROL 100

Утилизируйте после установки.

5418 852 ГБ

7/2009

Содержание

Предыдущая страница

Следующая страница

Содержание

Краткое содержание Viessmann VITOTROL 100

Бесплатно Viessmann Vitodens 200-W B2HE 85 Краткое руководство по запуску PDF

Стр. 1

Краткое руководство по вводу в эксплуатацию

6167 990 – 03 09/2021

Перед установкой котла;

Этот котел с завода сконфигурирован для работы на природном газе. Если требуется переоборудование на пропан, необходимо использовать комплект для переоборудования, поставляемый с котлом. Это руководство предназначено для того, чтобы дать краткий обзор лицензированному профессиональному специалисту по отопительной технике для установки котла Vitodens 200-W B2HE. Он НЕ заменяет техническую поддержку, поставляемую с котлом и принадлежностями. Литература по технической поддержке для каждого продукта содержит необходимые требования безопасности и национальные/местные правила, несоблюдение которых может привести к материальному ущербу, травмам и/или гибели людей. Viessmann Manufacturing не несет ответственности за ущерб любого рода, вызванный ненадлежащим использованием данного руководства и/или непрочтением прилагаемой технической литературы, что также может привести к аннулированию гарантии.

Коды

Установка данного устройства должна осуществляться в соответствии с местными нормами или, при отсутствии местных норм, используйте нормы CAN/CSA-B149.1 или .2 для установки газовых горелок для Канады. Для установок в США используйте Национальный кодекс топливного газа ANSI Z223.1. Всегда используйте последние версии кодов.

В Канаде вся электропроводка должна выполняться в соответствии с последним изданием CSA C22.1, часть 1, и/или местными нормами. В США используйте Национальный электротехнический кодекс ANSI/NFPA 70. Подрядчик по отоплению также должен соблюдать как Стандарт по устройствам управления и безопасности для автоматических котлов, ANSI/ASME CSD-1, так и Правила установки водяных систем отопления, CSA. B214-01, если это требуется уполномоченным органом.

для использования лицензированным специалистом по отопительной технике для типовых установок

Vitodens 200-W, B2HE Модели 85–199 мощность: от 8,5 до 199 МБч (от 2,5 до 58,3 кВт)

H

Распаковка и комплект поставки котла 1

Распакуйте и отложите в сторону (например, переднюю крышку, пакет документации, монтажные приспособления и т. д.)

Размеры установки котла и детали монтажа 2

Убедитесь, что кронштейн котла и котел надежно закреплены и выровнены.

ВАЖНО

Дополнительные сведения см. в разделах «Размеры и установка» Инструкций по установке и обслуживанию B2HE.

Страница 2

2

6 1 6 7 9

9 0 –

0 3

Vitodens 200-W, B2HE Краткое руководство по вводу в эксплуатацию

B2HE B2HE

Установка

Монтажная арматура и типовые соединения трубопроводов 3

Условные обозначения A Питание системы отопления котла B Подача обогрева бака C Подключение ГВС с предохранительным клапаном (PRV) D Подключение газа E Подключение DCW F Обогрев бака обратка G Возврат системы отопления котла

Обозначение M Предохранительный клапан N Латунный переходник O Фиксирующая скоба P Кабельные стяжки Q Манометр

Подробную информацию см. в разделе «Соединения» Инструкции по установке и обслуживанию B2HE.

B2HE 85/120 B2HE 150/199

H Клапан сброса давления в котле (PRV и манометр) I Гидравлический разделитель (принадлежность) J Наполнитель котла K Бак ГВС косвенного действия

L Расширительный бак

Близко расположенные тройники (4x диаметр трубы) (приобретается на месте)

Обозначение A Подвод системы отопления котла B Подвод нагрева бака C Подключение ГВС с предохранительным клапаном (PRV) D Подключение газа E Подключение ГВС F Обратная линия отопления бака G Обратная линия системы отопления котла H Предохранение от давления котла клапан (PRV и манометр) I Гидравлический разделитель (принадлежность) J Заполнение котла K Бойлер ГВС непрямого действия

L Расширительный бак Коллектор с малыми потерями (дополнительная принадлежность Viessmann)

Котел Штуцер для конденсата 4

Условные обозначения

A Гибкая трубка для отвода конденсата (от котла). B Трубка для отвода конденсата с зажимами (приобретается на месте), если требуется. Для подключения к блоку нейтрализации и/или подходящему канализации.

Установите гибкую трубку для отвода конденсата A на отвод сифона котла, расположенный в нижней задней части котла.

Убедитесь, что линия конденсата не заблокирована и не подвергается воздействию отрицательных температур в любой момент времени.

с блоком нейтрализации или без него

Воздушный зазор

См. инструкции к блоку нейтрализации, прилагаемые к блоку нейтрализации.

C Блок нейтрализатора (дополнительно) Примечание: См. местные правила. D Трубка для отвода конденсата с зажимами (приобретается на месте).

ВАЖНО

Заполнение сифона водой 5 Заполните сифон 10 эт. унция (0,3 литра) воды в адаптер котла перед запуском.

Дополнительные сведения см. в разделе «Подключения» Инструкций по установке и обслуживанию B2HE.

Page 3

3

6 1 6 7 9

9 0-

0 3

Vitodens 200-W, B2HE Quick Start-Ride-Руководство. Установка

Котел W поставляется с предустановленным переходником для вентиляционной трубы. Установка вентиляционной системы, однотрубной, двухтрубной или коаксиальной, через боковую стену или крышу по кратчайшему маршруту и ​​с горизонтальным шагом 2 дюйма/3,3 фута (50 мм/1 м).

Для коаксиальной или однотрубной системы вентиляции Крышка входа воздуха для горения A остается установленной, а крышка воздухозаборника переходника дымохода котла C не устанавливается.

Для двухтрубных систем вентиляции Должна быть установлена ​​крышка воздухозаборника C адаптера дымохода котла, а крышка A воздухозаборника дымохода, снять центральную часть и оставить резиновое уплотнение на месте. Примечание: Правая прокладка рассчитана на внешний диаметр 3,5 дюйма, левая прокладка рассчитана на внешний диаметр 3,15 дюйма, при необходимости их можно заменить.

Условные обозначения A Впуск воздуха для горения с крышкой B Дымовые газы C Крышка воздухозаборника переходника дымохода котла

См. прилагаемые инструкции по системам вентиляции с жесткими и гибкими трубами.

Coaxial Vent System Boiler Connections7

# Component

1 Vent Component

Maximum equivalent vent length

B2HE 60/100 80/125 100/150 or 110/160

85/ 120 43 фута (13 м) 98 футов (30 м) 118 футов (36 м)

150/199 — 33 фута (10 м) 43 фута (13 м)

Тип фитинга Эквивалентная длина Колено 87 / инспекционный тройник 87 1,6 фута (0,5 м) Колено 45 1 фут (0,3 м)

См. прилагаемые инструкции к системам вентиляции с жесткими и гибкими трубами.

Соединение дымохода для однотрубной или двухтрубной системы8

# Компонент 1 Вентиляционный компонент (ПП 80 мм, ХПВХ 3 или нержавеющая сталь 3)

2 Стартовый адаптер вентиляции (ХПВХ или нержавеющая сталь)

Максимальная эквивалентная длина вентиляционного отверстия

B2HE 2 дюйма (50 мм) 3 дюйма (76 мм) 4 дюйма (102 мм)

85/120 98 футов (30 м)* 164 фута (50 м) 198 футов (60 м)

150/199 — 98 футов (30 м) 148 футов (45 м)

Отверстие для воздуха горения

Стандартные длинные колена Сертифицированный вентиляционный материал

6

короткий 90 колен экв. длина м (футы)

длина 90 колен экв. длина футы (м)

длина 45 колен экв. длина м (футы)

короткая 87 колен экв. длина футы (м)

колено 87 / 87 смотровой тройник футы (м)

нержавеющая сталь — 3 (0,9) 2 (0,6) — — пластиковая труба из ХПВХ 8 (2,4 ) 5 (1,5) 3 (0,9) — — Полипропилен(ы) — — 3 (0,9) 8 (2,4) 5 (1,5)

См. прилагаемые инструкции по системам вентиляции жестких и гибких труб.

Coaxial Vent System Connections Connections9

# Компонент

1 Компонент воздухозаборника (подходящие материалы включают PVC, CPVC и ABS)

Максимальная длина вентиляционного отверстия

B2HE 2 дюйма (50 м.) 3 дюйма (76 мм) 4 дюйма (102 мм)

85/120, 98 футов (30 м)* 164 фута (50 м) 198 футов (60 м)

150/199 — 98 30 футов (30 м) 148 футов (45 м)

Стандартные длинные отводы Материал Эквивалентная длина 90 колен Эквивалентная длина 45 колен Пластиковая труба 5 футов (1,52 м) 3 футов (0,91 м)

См. прилагаемые инструкции по системам вентиляции жестких и гибких труб.

* Снижение ввода на 2% (для B2HE 85) и 5% (для B2HE 120)

* Снижение ввода на 2% (для B2HE 85) и 5% (для B2HE 120) 120)

Страница 4

4

6 1 6 7 9

90-

0 3

Vitodens 200 Вт, B2HE быстрого начала начала.

Вентиляционная коаксиальная труба

Отверстие для подачи воздуха на горение

Отверстие для подачи воздуха для горения

Вентиляционная труба Flex

Вентиляционная труба с жесткой рамой

Вентиляционная труба с жесткой рамой

ИЛИ

См. прилагаемые инструкции к жестким и гибким системам вентиляции.

См. прилагаемые инструкции к жестким и гибким системам вентиляции.

Открытие распределительной коробки 12

Доступ к электрическим соединениям 13

Установка панели управления в сервисное положение 1. Разблокируйте защелки на панели управления котла. 2. Вытащите панель управления. 3. Установите панель управления в сервисное положение. В задней части базы управления есть установочные выступы, которые необходимо совместить с отверстиями в кожухе котла и зафиксировать зажимами базы управления.

Открытие распределительной коробки 4. Освободите зажимы крышки распределительной коробки. 5. Поднимите крышку распределительной коробки.

Условные обозначения A Мембранные втулки, низкое напряжение B Переключатель ВКЛ/ВЫКЛ C Заглушки для соединений 120 В переменного тока

Свяжите кабели с помощью кабельных стяжек. Кабели низкого напряжения прокладывайте отдельно от кабелей 120 В~. Закрепите кабели на нижней стороне с помощью прилагаемых кабельных стяжек. Не прокладывайте кабели через острые края.

Дополнительные сведения см. в разделе «Подключения управления» Инструкций по установке и обслуживанию B2HE.

Подключение датчика температуры бака ГВС (B1HE) Дополнительно 14 Датчик температуры бака (входит в комплект поставки) Установите прилагаемый датчик температуры бака А в бак (в одном из двух мест) к клеммам 3 и 4, расположенным в распределительной коробке котла С (как показано).

Контроллер температуры резервуара (приобретается на месте) Для подключения поставляемого на месте регулятора температуры резервуара (например, Aquastat). Подсоедините проводку контроллера температуры бака B к клеммам 3 и 4, расположенным в распределительной коробке котла C.

См. раздел «Электрические соединения» Инструкций по установке и обслуживанию B2HE.

Дополнительные сведения см. в инструкциях производителей контроллеров температуры резервуаров.

Page 5

5

6 1 6 7 9

9 0-

0 3

Vitodens 200-W, B2HE Quick Startup Guide Установка

Фиксированная установка с термостатом для комнатной температуры 15

Погодная компенсация с термостатом комнатной температуры или без него 16

Этикетки для переоборудования котла на жидкий пропан17

Блок управления котлом ДОЛЖЕН быть запрограммирован на работу с жидким пропаном (СНГ).

Наклейте новые этикетки, как показано.

Условные обозначения A Паспортная табличка CSA B Табличка переоборудования на месте C Табличка типа газа

ВАЖНО

Блок питания котла 18 120/1/60 Блок питания 12 А с отключением и защитой. Vitodens 200-W поставляется с предустановленным кабелем питания с трехконтактной вилкой для упрощения установки. Примечание: предварительно установленный шнур питания можно обрезать, чтобы сделать его жестким.

См. Инструкции по переходу на другое топливо и маркировку, прилагаемые к комплекту для переоборудования.

Дополнительные сведения см. в разделе «Электрические соединения» Инструкций по установке и обслуживанию B2HE.

Подключите одну из следующих операций с фиксированной уставкой, с комнатным термостатом температуры или без него.

Дополнительные сведения см. в разделе «Электрические соединения» Инструкций по установке и обслуживанию B2HE.

B

C

D

A B C D E F G H

Условные обозначения A Зональный насос 1 (ZP1) B Зональный насос 2 (ZP2)

Vitodens может управлять 3 контурами 200 BHE. Каждая зональная цепь включает в себя вход/выход для одного насоса и одного термостата (24 В переменного тока или сухой контакт прилагается). Для систем с первичными/вторичными контурами (с использованием коллектора с низкими потерями или близко расположенных тройников) подключите датчик коллектора с низкими потерями (аксессуар).

Vitodens 200 B2HE может также поддерживать до 3 контуров смесительных клапанов с помощью модулей расширения смесительных клапанов (принадлежность).

Важный

G Датчик температуры заголовка с низким уровнем потери (TSI) H Plus Соединение Assessy Bus

Заполнение и кровотечение Система отопления 19

Закрытие коробки соединения 20

Клауны/Подгонки на месте: A A A A A A A A A A A A Treadction Box 20
