Система управления Viessmann Vitotronic 300-K MW2B (7498907)

В связи с ежедневными изменениями курса валют ЦБ и большой нагрузкой временно принимаем заказы от 30 000 р. У Вас есть перечень необходимых материалов? – присылайте на

почту [email protected] (расчет актуальных цен выполняем бесплатно).

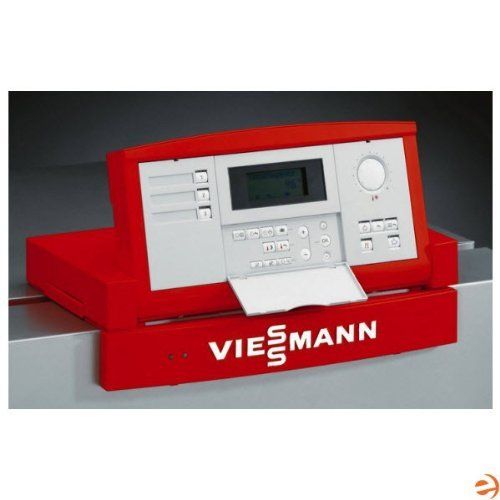

Система управления Viessmann Vitotronic 300-K MW2B

• Описание
• Документация
• Отзывы
• Доставка

Характеристики

Товар	Система управления
Страна	Германия
Высота, мм	297
Ширина, мм	584
Глубина, мм	172
Бренд	Viessmann
Серия	vitotronic 300-k
Модель	mw2b
Тип	погодозависимая
Монтаж	встраиваемый
Цвет	Красный
Назначение	для каскада до 6 котлов или 2 отопительных контуров со смесителем
Гарантия	2 года
Управление	Электронное
Напряжение, В	230
Доп. функции	погодозависимое управление котлом, регулировка температуры емкостного водонагревателя с отдельными циклограммами, возможность обмена данными через km-bus (в комплекте) или lon-bus (опция), эксплуатация с гелиоустановками, индикация всех параметров системы и неисправностей, защита от замерзания
Бренд (рус.)	Висман
Возможность программирования	Есть
Дисплей	Есть
Материал корпуса	Пластик
Совместимость	котел отопления vitodens 200-w
Наличие	Есть
Режимы работы	день (помещения с нормальной температурой) / ночь (помещения с пониженной температурой), вечеринка, экономный
Исполнение	каскадная
Таймер	нет
Диапазон рабочей температуры ов, °c	0-40
Поддержка гвс	есть
Контактная нагрузка реле, а	4(2)
Питание	сеть
Потребляемая мощность, вт	10
Номинальный ток, а	6
Степень защиты	ip 20

Брошюра

Сертификат соответствия

Каталог продукции 2021-2022

Инструкция по монтажу и техобслуживанию

Инструкция по эксплуатации

+ Добавить комментарий

//”ProductVideo”

Бренд:

Висман

Серия:

vitotronic 300-k

Модель:

mw2b

Страна:

Германия

Артикул:

7498907

Vititronic 300 – K тип MW1B

 Контроллеры для многокотловых установок с каскадным управлением (включением котлов)

Системы регулирования для каскадного управления котлами в многокотловых установках viessmann, для напольных котлов vitotronic 300-K MW1B используются в сочетании с котловыми контроллерами vitotronic 100 GC1B, подключение осуществляется через Lon модуль предустановленный в настенную автоматику, закрепления на стене осуществляется через специальную панель приобретаемую отдельно (в стандартных многокотловых установках панель входит в комплект. Для настенных котлов применяется контроллер vitotronic 300-K MW2B. Все системы регулирования 300-K являются погодозависимыми и управляют, помимо котлов, водонагревателем и двумя регулируемыми контурами со смесителем. Предыдущие модели являются взаимозаменяемыми с новыми.

• погодозависимая теплогенерация, переменная температура подающей магистрали.
• управление по температуре помещения.
• управление нагревом воды в емкостном водонагревателе (бойлере)
• управление насосом контура циркуляции горячего водоснабжения
• управление отопительными контурами без смесителя.
• управление двумя или более отопительными контурами со смесителями.
• автоматическое переключение суточных и недельных режимов работы
• встроенная система диагностики
• возможность расширения через системную шину LON-стандарта
• каскадное погодозависимое управление установкой с котловыми контроллерами Viessmann Vitotronic 100 GC1B GW2B GW7B
• подключение приборов безопасности (заполненности водой, ограничение давления и температуры)

 Vititronic 300-K MW1B-MW2B_GC1B. pdf

Реализация указанной функции при помощи доп. комплектующих указанных ниже

• Контроллер Vitotronic 300-K поставляется в комплекте с:
• Погружным датчиком температуры воды водонагревателя NTC 10кОм, кабель 5,8м со штекером, Viessmann 7438702 – для определения температуры воды в емкостном водонагревателе (бойлере)
• Датчиком уличной (наружной) температуры, Viessmann 7837053 – для согласования работы котловой установки с учетом температуры воздуха на улице
• Накладным датчиком температуры воды NTC 10кОм, кабель 5.8м со штекером, Viessmann 7426463 – для определения температуры в подающей магистрали

• Встроенным LON модуль, Viessmann 7172173 – для подключения через LON кабель.

Контроллеры устанавливаемые на стену (с возможностью информационного обмена через Lon с котловым контроллером) каскадное управление – переменное включение котлов в многокотловой установке, установка работает как единая система в многоступечатом режиме с периодическим запрограммированным изменением ведущего (включаемого в качестве первой ступени) котла, каждый следующий котел включается при необходимости и не работает постоянно.

Автоматика Vitotronic 300-K тип MW1B – для 2-4 котлов многокотловой установки, 2 управляемых контура

Управление многокотловой установкой в составе от 2 до 4 котлов подключенных через Lon модуль и Lon кабель входящих в состав многокотловой установки с котлами Vitogas, Vitorond 200, Vitoplex, Vitocrossal (исключением является Vitola и Vitorond 100, стандартная многокотловая комплектация которых отсутствует). Управления погодозависимое, осуществляется по датчику наружной температуры, входящего в комплект автоматики.

В показанной схеме управления многокотловой установкой присутствия водонагревателя и смесителей отопительных контуров не обязательно. Для управления смесителем – смесителями не требует дооснащение модулем управления смесителем, т.к. эта функция встроена. Для подключения к Vitotronic 300-K MW1B LON кабеля LON модуль не требуется, т.к. он встроен в эту автоматику. Для подключения к Vitotronic 100 GC1B LON кабеля телекоммуникационный модуль LON необходим т.к. он не встроен.

Автоматика Vitotronic 300-K MW1B с LON – для одного управляемого контура с Lon модулем.

Управление многокотловой установкой в составе от 2 до 4 котлов подключенных через Lon модуль и Lon кабель входящих в состав многокотловой установки с котлами Vitogas, Vitorond 200, Vitoplex, Vitocrossal (исключением является Vitola и Vitorond 100, стандартная многокотловая комплектация которых отсутствует). Управления погодозависимое, осуществляется по датчику наружной температуры, входящего в комплект автоматики.
Управление 2 отопительными контуром со смесителем (по накладному или погружному датчику температуры заказываемому дополнительно или входящего в комплект привода смесителя viessmann). Один накладной датчик входит в комплект.
Управление водонагревателем косвенного нагрева (по погружному датчику размещаемому в гильзе в водонагревателя, датчик входит в комплект). При сочетании с автоматикой отопительных контуров Vitotronic HK, датчик водонагревателя, можно подключить к Vitotronic HK (см. инструкцию).
Управление совмещенное с работой  контроллера отопительных контуров HK, требуется дооснащения Lon модулем (для увеличения количества управляемых контуров, только для HK).

В показанной схеме управления многокотловой установкой, присутствия водонагревателя и смесителей отопительных контуров не обязательно. Для управления смесителем – смесителями не требует дооснащение модулем управления смесителем, т. к. эта функция встроена. Vitotronic 300-K MW1B поставляется с встроенным в эту автоматику телекоммуникационным модулем LON . Для подключения котловой автоматики Vitotronic 100 GC1B через LON кабель LON модуль нужен для каждого котлового контроллера, также и для подключения к системе регулирования Vitotronic 200 HK1B/HK3B. Последовательным подключением к разъемам Lon модуля на Vitotronic 300-K можно подключить до 4 котлов и расширить количество управляемых отопительных до нескольких десятков.

наименование и краткое описание изделия	Стоим. евро	артикул
Комплект привода смесителя (с электроприводом, накладным датчиком температуры и штекером) кроме фланцевых	295	7441998
Электропривод отопительного контура (без датчика температуры и штекера) кроме фланцевых	226	7450657
Электропривод для фланцевого смесителя (для смесителей фланцевых Viessmann DN 40 и DN 50)	288	9522487
Электропривод для фланцевого смесителя (для смесителей фланцевых Viessmann DN 65 и DN 100)	578	Z004344
Накладной датчик температуры NTC №. 2 l=5800, с соединит. кабелем длиной 5,8 м и штекером	62	7426463
Датчик температуры NTC 10k (NTC 10 kOm, погружной датчик с соединит. кабелем длиной 5,8 м и штекером	73	7438702
Погружной терморегулятор для теплого пола с кабелем, гильзой; термостатный ограничитель максим. температуры	162	7151728
Накладной терморегулятор для внутрипольного отопления, с кабелем дл. 4,2 м, термостатный ограничитель макс. темп.	127	7151729
LON модуль каскадного упр. котлами (в 300-K MW1B встроен)	211	7172174
LON модуль (поставлялся ранее, замена – 7172173)	211	7143723
LON модуль для автоматик котла и отопитель. контуров -HK	211	7172173
LON модуль для автоматик котла и Vitocrossal 100 CI1	211	7179113
Соединительный кабель LON (длина 7 м. ) требуется в кол-ве соответствующим кол-ву других подключаемых контроллеров	35	7143495
Оконечное сопротивление LON (2 шт.) требуется 1 комплект для подкл. до 4-х котловых контроллеров (1 комплект есть)	9	7143497
Соединительная муфта LON, требуется 1 шт. для удлинения из двух кабелей LON (вместо 7 метров до 14 метров)	22	7143496
LON шина, Rj45 (соединительный штекер, 2 шт.) для подкл. через кабель стороннего изготовителя дл. более 14 м.	47	7199251

 Учесть при заказе:

Оконечное сопротивление LON (2 шт.) – 1 комплект в общей коробке с контроллером Vitotronic,соединительный кабель LON входят в комплект многокотловых установок Viessmann с Vitotronic 100 GC1B,

LON модуль установлен в контроллер MW1B, дополнительный модуль требуется только для GC1B.
Муфта LON для удлинения кабельного соединения с 7 метров (один кабель) до 14 метров (2 кабеля + муфта), для большей длины – до 990 м, используется кабель Заказчика и LON шина (2 штекера LON) № 7199251
