Вихревой индукционный нагреватель – вихревой индукционный нагреватель | Советы электрика

Индукционные котлы отопления: преимущества и недостатки

Приняв решение обогревать свой дом с помощью электроэнергии либо установить дополнительный электрический источник тепла, домовладельцы задаются вопросом, — отопитель какого типа задействовать? Здесь выбор невелик, на рынке предлагаются электрические теплогенераторы трех типов: ТЭНовые, электродные и вихревые (индукционные). Последние представляют наибольший интерес, поскольку декларируются производителями в качестве нового и самого экономичного оборудования. Появились индукционные котлы сравнительно недавно, поэтому стоит изучить их подробнее.

Устройство вихревого индукционного котла

В действительности данное техническое решение далеко не ново, явление электромагнитной индукции, за счет которой функционируют электрические индукционные котлы отопления, открыто М. Фарадеем в далеком 1831 году. Просто благодаря современным материалам и технологиям явление взято за основу и реализовано в водогрейных установках относительно недавно.

Нагревание воды происходит за счет вихревых токов (токи Фуко), появляющихся в сердечнике катушки. Образуются они под воздействием переменного электрического поля, создаваемого витками катушки переменным током частотой 50 Гц. Сердечник выполнен в форме трубы, через нее и протекает теплоноситель при нагреве. По сути, аппарат представляет собой индукционный преобразователь электрической энергии в тепловую с эффективностью порядка 98%. Диаметр провода, из которого выполнена катушка, количество витков и размеры сердечника рассчитаны таким образом, чтобы нагревать воду до максимальной температуры 95 ºС и при этом не допустить перегрева обмотки.

Водонагреватели типа «ВИН»

Сердце агрегата – это катушка, состоящая из большого количества витков изолированного провода, и помещенная вертикально в цилиндрический корпус в виде сосуда. Внутрь катушки введен стержень из металла. Корпус сверху и снизу герметично закрыт приваренными крышками, наружу выведены клеммы для присоединения к электрической сети. Внутрь сосуда через нижний патрубок поступает холодный теплоноситель, которым заполняется все пространство внутри корпуса. Нагретая до необходимой температуры вода уходит в систему отопления через верхний патрубок.

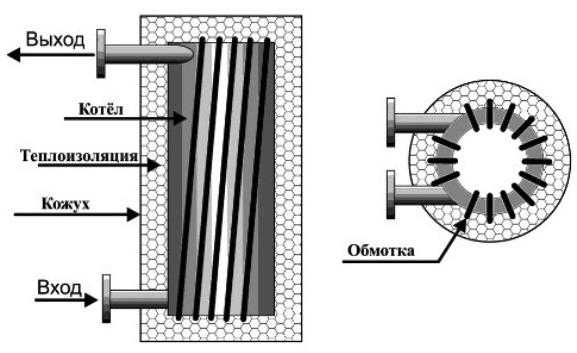

Схема нагрева теплоносителя

В силу своей конструкции при подключении к сети теплогенератор постоянно работает на полную мощность, так как снабжать отопительную установку дополнительными устройствами регулировки напряжения нерационально. Гораздо проще использовать циклический подогрев и задействовать автоматику отключения / включения с датчиком температуры воды. Нужно только выставить необходимую температуру на дисплее выносного электронного блока и он будет производить нагрев теплоносителя до этой температуры, отключая водогрейный индукционный элемент при ее достижении. По истечении времени и остывании воды на несколько градусов автоматика снова включит нагрев, этот цикл будет повторяться постоянно.

Поскольку обмотка теплогенератора предусматривает однофазное подключение с напряжением питания 220 В, отопительные агрегаты индукционного типа не производятся с большой мощностью. Причина – слишком большая сила тока в цепи (свыше 50 ампер), под нее потребуется прокладка кабелей большого сечения, что само по себе очень дорого. Чтобы нарастить мощность, достаточно заключить три водогрейных установки в каскад и применить трехфазное присоединение с напряжением питания 380 В. К каждому аппарату каскада подключить отдельную фазу, на фото показан подобный пример работы индукционного отопления.

Отопление индукционными котлами

Конструктивные особенности нагревателей типа «Сибтехномаш»
Используя тот же эффект электромагнитной индукции, другое предприятие разрабатывает и производит водогрейные аппараты несколько иной конструкции, заслуживающей внимания. Дело в том, что электрическое поле, создаваемое многовитковой катушкой, имеет пространственную форму и распространяется от нее во все стороны. Если в агрегатах «ВИН» теплоноситель проходит внутри катушки, то устройство индукционного котла «Сибтехномаш» предусматривает спиралевидный теплообменник, находящийся снаружи обмотки, как показано на рисунке.

Обмотка создает вокруг себя переменное электрическое поле, вихревые токи нагревают витки трубы теплообменника, в которых движется вода. Катушки со змеевиками собраны в каскад по 3 штуки и прикреплены к общей раме. Подключение каждой из них осуществляется к отдельной фазе, напряжение питания — 380 В. Конструкция «Сибтехномаш» имеет несколько преимуществ:

• индукционные нагреватели имеют раздельную разборную конструкцию;
• в зоне действия электрического поля находится увеличенная площадь греющей поверхности и большее количество воды за счет спиральной схемы, что повышает скорость нагрева;
• трубопроводы теплообменника доступны для промывки и обслуживания.

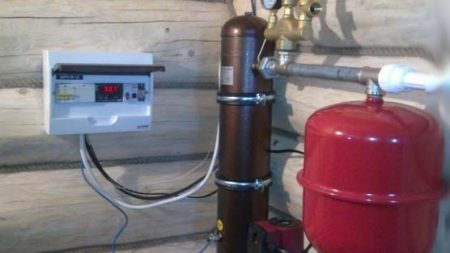

Пример подключения индукционного котла

Невзирая на отличия в конструкции теплогенератора, эффективность его работы составляет 98%, как и в нагревателях типа «ВИН», это значение КПД декларирует сам производитель. Долговечность агрегатов в том и другом случае определяется работоспособностью катушек, а точнее, сроком службы обмотки и электроизоляции, этот показатель заводы – изготовители устанавливают в пределах 30 лет.

Преимущества и недостатки

Реальные достоинства, которыми обладают индукционные котлы для отопления дома или производственного здания, заключаются в следующем:

1. Высокая, как и у всех водогрейных установок, эффективность работы, находящаяся в пределах 97—98%.
2. Долговечность, обусловленная отсутствием движущихся частей и простотой конструкции.
3. Малые габариты, позволяющие поместить отопительное оборудование в помещение любых размеров.
4. Высокая скорость нагрева теплоносителя и отсутствие инерции при его отключении.
5. Комфорт при эксплуатации, индукционный электрокотел не требует к себе постоянного внимания хозяина дома, а частота его обслуживания целиком зависит от качества применяемой в системе воды.

Вихревые нагреватели поставляются с комплектами автоматики управления, что дает возможность связать теплогенераторы с другими климатическими системами дома.

Нагреватель в разрезе

Есть у данного оборудования и недостатки. Главный из них – высокая стоимость, особенно у теплогенераторов типа «Сибтехномаш». Если использовать эти агрегаты для промышленных целей вполне приемлемо, то индукционное отопление частного дома может оказаться неоправданно дорогим.

Опыт практического использования вихревых нагревателей домовладельцами и обслуживающим персоналом сервисных компаний пока что не слишком обширен, но на данный момент существенных нареканий на оборудование нет.

Мифы об индукционных котлах

Один из самых популярных мифов создают торговые представители, продающие индукционные электрические котлы. Суть в том, что эти котлы якобы на 20—30% эффективнее прочих нагревательных электроустановок, особенно ТЭНовых. Данная информация не соответствует действительности, поскольку все теплогенераторы, преобразующие электроэнергию в тепло, работают с эффективностью не ниже 96% в соответствии с физическим законом сохранения энергии. Неоспоримым является лишь факт, что ТЭНы разогревают теплоноситель несколько дольше по причине своей многослойной структуры. Вольфрамовая спираль прогревает сначала кварцевый песок, потом материал трубки, а потом уже воду. При этом энергия никуда не теряется, а КПД ТЭНового агрегата составляет 98%, как и вихревого.

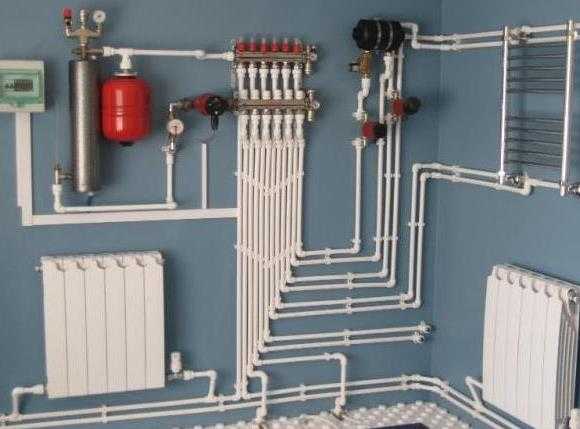

Пример системы отопления

Другой миф гласит о том, что индукционный электрический котел совсем не требует обслуживания, поскольку переменное магнитное поле не дает отложениям оседать на греющих элементах. Этот вопрос зависит от качества воды и накипь на сердечнике катушки появляется точно так же, как и в ТЭНовых нагревателях, если теплоноситель не обессолен. Поэтому хотя бы 1 раз в 2 года сам теплогенератор и система отопления должны проходить процедуру промывки.

Вопреки заверениям продавцов, водонагреватель нельзя ставить в любом помещении. Причины две: опасность поражения током и наличие электромагнитного поля вокруг аппарата. Его лучше поместить в техническом помещении с ограниченным доступом (котельной).

Заключение

Отопительные установки, использующие для нагрева вихревые токи, действительно обладают многими достоинствами, особенно среди них привлекают скорость нагрева, компактность и долговечность. Насколько эти преимущества оправдывают высокую стоимость изделия – решать придется каждому домовладельцу в индивидуальном порядке.

cotlix.com

Вихревой индукционный нагреватель своими руками: особенности устройства

Электрический нагреватель можно установить в любой квартире. Причем согласие на установку дает лишь собственник жилья. Мнение всяческих «контролирующих органов», в данном случае, никого не интересует. А проект подключения нужен лишь в теории. Поэтому, несмотря на довольно затратную эксплуатацию, современные электрические нагреватели, все же, пользуются популярностью.

Мы рассмотрим высокоэффективную разновидность современного обогревателя — индукционный отопительный котел. И в этом обзоре мы не только изучим его достоинства и недостатки, но и дадим рекомендации по самостоятельному изготовлению подобных отопительных приборов.

Индукционный нагреватель

Индукционная система нагрева: принцип работы

Типовой индукционный нагреватель состоит из следующих деталей и узлов:

• Генератора переменного тока — в этой роли выступает особый прибор, преобразующий стандартные 50 Гц бытовой электросети в ток с более высокой частотой.
• Индуктор – цилиндрическая катушка из медной проволоки, работающая генератором электромагнитного поля.
• Нагревательного элемента – металлической трубы (или прутка), вводимой в электромагнитное поле.

Причем все эти компоненты взаимодействуют между собой следующим образом:

Принцип действия самодельного индукционного нагревателя

• Генератор повышает частоту тока и транслирует модифицированную энергию на катушку.
• Индуктор принимает высокочастотный ток и преобразует его в переменной электромагнитное поле, меняющее вектор (направление потока электромагнитных волн) с очень высокой частотой.
• Нагреватель приближается к катушке или вводится в нее и разогревается вихревыми токами, появление которых провоцирует переменный вектор электромагнитного поля.

Причем передача энергии происходит практически без потерь. Поэтому КПД индукционных нагревателей достигает максимума, а энергии хватает не только на разогрев теплоносителя – электромагнитную индукцию используют даже в металлургии.

Дальнейшее использование аккумулируемой энергии тривиально – ее  расходуют на разогрев теплоносителя, циркулирующего внутри трубчатого нагревателя. Причем теплоноситель работает еще и как охладитель нагревательного элемента, обеспечивая котлу очень долгую «жизнь» даже при очень жестком режиме эксплуатации.

Как видите: схема такого отопительного прибора очень проста. В итоге, индукционный нагреватель своими руками может собрать любой человек, знающий с какой стороны держаться за паяльник. Но стоит ли этот нагреватель усилий, затраченных на его изготовление? Давайте разбираться.

Достоинства и недостатки индукционных нагревателей

К достоинствам индукционных электронагревателей относятся следующие эксплуатационные характеристики и свойства:

Индукционный нагреватель своими руками

• Вихревые токи генерируют не только тепло, но и вибрацию. Поэтому на стенках нагревательного элемента не оседает накипь. Следовательно, индукционные котлы не нуждаются в чистке.
• Нагревательный элемент у такого котла – это обычная труба, разогреваемая вихревыми токами. И при постоянной циркуляции теплоносителя по требе она не может перегореть физически, в отличие от нагревательной спирали традиционного ТЭНа. То есть, о замене или ремонте нагревательного элемента можно даже не задумываться.
• Даже самодельный вихревой теплогенератор герметичен изначально. Ведь разогрев теплоносителя осуществляется внутри цельнометаллического нагревательного элемента. Причем энергия передается нагревателю дистанционно – посредством электромагнитного поля. Поэтому, ввиду отсутствия разъемных соединений, протечек в индукционных котлах не может быть в принципе.
• Котел не шумит, хотя нагревательный элемент может вибрировать. Но частота этой вибрации далека от диапазона звуковых волн. Поэтому индукционный нагреватель работает беззвучно.
• Вся конструкция собирается из дешевых, легкодоступных деталей. Поэтому индукционный нагреватель дешев просто до неприличия.

Словом, такая схема нагрева теплоносителя надежна, долговечна и очень эффективна. Причем при использовании индукционного котла можно отказаться даже от циркуляционного насоса – теплоноситель «пойдет» по трубам под влиянием тепловой конвекции, разогреваясь на старте практически до парообразного состояния.

А в перечень недостатков индукционных нагревателей следует включить такие факты:

• Во-первых, переменно электромагнитное поле разогревает не только нагревательный элемент, но и все окружающее пространство, в том числе и ткани тела человека. Поэтому от такого устройства нужно держаться подальше.
• Во-вторых, нагревательный прибор работает на электричестве. А это не самый дешевый источник энергии.
• В-третьих, прибор очень эффективен, а теплоотдача нагревателя просто колоссальна, поэтому риск детонации котла от перегрева теплоносителя есть всегда. Впрочем, этот дефект устраняет обычный датчик давления.

Однако, если вы готовы мириться с недостатками, то это отопительный прибор был создан специально для вас. И ниже по тексту мы предложим вам схему самостоятельной сборки такого котла.

Вихревой индукционный нагреватель своими руками: обзор конструкции

Элементарный  индукционный нагреватель создается следующим образом:

Индукционный нагреватель из сварочного инвертора

• Берется полимерная труба с очень толстыми стенками. На торцы трубы монтируют два вентиля – к ним подсоединяют разводку (обратка – внизу).
• Перед монтажом верхнего вентиля в трубу засыпают рубленную металлическую проволоку, заполняющую всю внутреннюю полость. Диаметр проволоки – 5-6 миллиметров, длина рубленых элементов – произвольна.
• Вокруг трубы наматывают медную проволоку, делая не менее 90 оборотов (витков).

В итоге у нас есть индуктор – пружина из медной проволоки, и нагревательный элемент – полимерный корпус, который забит стальными стержнями. Остается только найти генератор и все заработает.

Причем самое доступное и дешевое решение – это сварочный инвертор. Медную проволоку попросту подключают к его полюсам, переводя прибор в режим переменного тока высокой частоты. И после включения инвертора система начинает работать: индуктор излучает электромагнитное поле, рубленая проволока раскаляется от вихревых токов и вода в полимерной трубе вскипает за считанные секунды, провоцируя тепловую циркуляцию в разводке.

Разумеется, создавая индукционный нагреватель из сварочного инвертора и полимерной трубы с рубленой проволокой вместо нагревательного элемента, не стоит рассчитывать на сверхэффективную работу. Однако, даже такое подобие промышленного нагревательного прибора может отапливать достаточно большое помещение. Правда, с самоделками нужно обращаться очень осторожно. Поэтому далее последуют рекомендации по технике безопасности.

Самодельный индукционный нагреватель и безопасность

Самодельный котел нельзя включать вне разводки, без заполнения рабочей камеры (полимерной трубы) теплоносителем. Иначе полимерный корпус расплавится, а раскаленный металл упадет прямо на пол.

Самодельный индукционный котел

Самодельный котел нужно включать в отдельную линию – энергопотребление инвертора очень велико и при постоянной работе «домашняя» линия на 2,5 мм2 попросту сгорит. Для таких систем нужен кабель сечением 4-6 мм2.

Самодельный котел нельзя оставлять без напорной циркуляции – вскипевший теплоноситель может разорвать полимерный корпус. Поэтому на выходе, за вентилем, ставят клапан избыточного давления.

Словом, перед тем как сделать индукционный нагреватель своими руками – подумайте, а нужен ли в вашем доме «самопальный» прибор такой мощности,  который даже не оснащен предохранительными датчиками и хотя бы элементарным блоком контроля. Возможно, что лучшим выбором, в данном случае, был бы «заводской» индукционный котел, оборудованный всеми предохранителями.

canalizator-pro.ru

Как сделать индукционный нагреватель воды своими руками

Каждый владелец загородного дома или коттеджа, в первую очередь, заботится о том, чтобы в его жилище всегда было тепло и уютно.

Достичь такого комфорта помогает правильно подобранное отопительное оборудование, которое бы эффективно обогревало дом и, в тоже время, затраты на него были минимальными. На сегодняшний день наиболее эффективными отопительными системами считают те, в которых для обогрева используют электрическое оборудование. Мы предлагаем рассмотреть альтернативный вариант электрического отопления.

Современный полет технической мысли позволил создать новый вид электрического оборудования для отопления, который называется вихревой индукционный нагреватель воды. В этой статье мы попытаемся подробно рассказать о том, что собой представляет этот агрегат и какими преимуществами он обладает, а также опишем технологию его изготовления своими руками. (Об особенностях индукционного отопления Вы можете почитать эту статью).

Из чего состоит и как работает

Любой индукционный нагреватель состоит из основных трех компонентов:

• инвертор, который преобразует бытовую электроэнергию в высокочастотный ток;
• индуктор, который создает электромагнитное поле;
• нагревательный элемент, с помощью которого непосредственно нагревается вода.

Принцип же действия нагревателя этого вида заключается в последовательном взаимодействии всех его основных компонентов. Иначе говоря:

• инвертор вырабатывает высокочастотный ток и подает его непосредственно на индуктор;
• катушка из определенного количества витков медной проволоки, которая и является индуктором, создает магнитное поле, считающееся причиной появления вихревых потоков;
• нагревательный элемент, который находится внутри индуктора, под воздействием вихревых токов хорошо разогревается;
• и как следствие, теплоноситель, который находится внутри теплообменника, одновременно с ним также разогревается, и в горячем виде непосредственно передается в отопительную систему.

Как видим, принцип работы агрегата этого вида достаточно простой, поэтому, можно смело допустить предположение, что индукционный нагреватель воды обладает целым рядом достоинств.

Преимущества

К числу позитивных характеристик индукционного агрегата можно отнести следующие важные моменты:

1. Долговечность использования. Благодаря не слишком замысловатой конструкции, индукционный нагреватель можно бесперебойно использовать в течение более 30 лет
2. Экономичность. Коэффициент полезного действия агрегата этого вида приближается к 100%. Иначе говоря, все электричество полностью перерабатывается в тепловую энергию, практически без потерь.
3. Удобство. Обслуживание индукционного нагревателя не требует постоянного технического обслуживания. Достигается это благодаря тому, что электромагнитное поле, помимо создания нагрева, образует вибрации, которые не дают возможности появлению накипи на внутренних стенках теплообменника.
4. Компактность. Нагреватели этого вида имеют небольшие габаритные размеры, что способствует их установке в помещениях любого типа.
5. Бесшумность. Индукционные агрегаты, благодаря своей конструкции, функционируют достаточно тихо.
6. Экологичность. Котел этого вида не производит выброс вредных продуктов сгорания, поэтому не требуется оборудования дымохода и системы вентиляции.

По анализу отзывов, основным недостатком такого агрегата является его высокая стоимость. Но существует оптимальный выход – сконструировать индукционный нагреватель воды своими руками.

Необходимые инструменты и материалы

Надумав сделать индукционный агрегат своими руками, прежде всего, нужно приготовить все необходимые материалы и инструменты.

Их перечень выглядит следующим образом:

• кусачки;
• плоскогубцы;
• циркуляционный насос;
• нержавеющая проволока;
• медная проволока;
• отрезок трубы из пластика;
• шаровые краны и переходники;
• тиристоры.

Схема и порядок сборки

Электрическая схема индукционного нагревателя воды. (Для увеличения нажмите)Конструирование индукционного нагревателя своими руками должно происходить согласно следующим последовательным этапам:

1. Нагревательный элемент. Один из торцов пластиковой трубы фиксируется металлической сеткой. Затем нержавеющая проволока нарезается кусачками на небольшие отрезки, которые плотно помещаются внутри трубы. При этом очень важно не допускать пустот. Второй торец трубы также фиксируется металлической сеткой.
2. Индуктор. Поверх пластиковой трубы наматывается медная проволока, которая будет создавать вихревые потоки. При этом очень важно знать, что количество витков должно быть не менее 90.
3. Инвертор. Этот прибор конструируется на тиристорах, которые позволяют эффективно преобразовывать обычную электроэнергию в высокочастотный ток. Тиристорный инвертор является самым важным компонентом индукционного нагревателя. Стоит также отметить, что у тиристорного преобразователя электронное управление, которое позволяет плавно регулировать подачу тока, а также надежно защищает от аварийных ситуаций.
4. Подключение. Когда индукционный нагреватель воды полностью смонтирован, то с помощью шаровых кранов и переходников он непосредственно подключается к отопительной системе.

Придерживаясь всех указанных рекомендаций, вы без особых усилий сконструируете индукционный нагреватель своими руками.

Смотрите видео, в котором специалист подробно показывает процесс сборки индукционного нагревателя воды своими руками:

Оцените статью: Поделитесь с друзьями!

teplo.guru

делаем самодельный агрегат » Аква-Ремонт

Электрические нагревательные приборы исключительно удобны в эксплуатации. Они гораздо безопаснее, чем любое газовое оборудование, не производят копоти и сажи, в отличие от агрегатов, работающих на жидком или твердом топливе, наконец, для них не нужно заготавливать дрова и т. п. Главный недостаток электрических нагревателей — высокая стоимость электроэнергии. В поисках экономии некоторые умельцы решили изготовить индукционный нагреватель своими руками. Они получили отличное оборудование, для работы которого требуется гораздо меньше расходов.

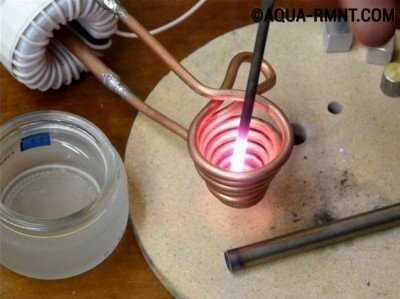

Принцип работы индукционного нагрева

В работе индукционного нагревателя используется энергия электромагнитного поля, которую нагреваемый объект поглощает и преобразует в тепловую. Для генерирования магнитного поля используется индуктор, т. е. многовитковая цилиндрическая катушка. Проходя через этот индуктор, переменный электрический ток создает вокруг катушки переменное магнитное поле.

Самодельный инверторный нагреватель позволяет производить нагрев быстро и до очень высоких температур. С помощью таких устройств можно не только нагревать воду, но даже плавить различные металлы

Если внутрь индуктора или близ него разместить нагреваемый объект, его будет пронизывать поток вектора магнитной индукции, который постоянно меняется во времени. При этом возникает электрическое поле, линии которого располагаются перпендикулярно направлению магнитного потока и движутся по замкнутому кругу. Благодаря этим вихревым потокам электрическая энергия трансформируется в тепловую и объект нагревается.

Таким образом, электрическая энергия индуктора передается объекту без использования контактов, как это происходит в печах сопротивления. В результате тепловая энергия расходуется более эффективно, а скорость нагрева заметно повышается. Широко применяется этот принцип в области обработки металла: его плавки, ковки, пайки наплавки и т. п. С не меньшим успехом вихревой индукционный нагреватель можно использовать для подогрева воды.

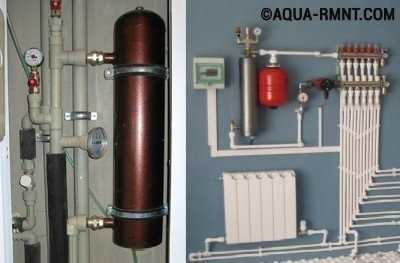

Индукционный генератор тепла в системе отопления

Чтобы организовать отопление частного дома с помощью индукционного нагревателя, проще всего использовать трансформатор, который состоит из первичной и вторичной короткозамкнутой обмотки. Вихревые токи в таком устройстве возникают во внутренней составляющей и направляют образовавшееся электромагнитное поле на вторичный контур, который одновременно выполняет роль корпуса и нагревательного элемента для теплоносителя.

Обратите внимание, что в качестве теплоносителя при индукционном нагреве может выступать не только вода, но также антифриз, масло и любые другие токопроводящие среды. При этом степень очистки теплоносителя большого значения не имеет.

Инверторный нагреватель имеет компактные размеры, работает бесшумно и может быть установлен практически в любом подходящем месте, соответствующем требованиям техники безопасности

Индукционный отопительный котел оснащают двумя патрубками. Нижний патрубок, по которому будет поступать холодный теплоноситель, необходимо устанавливать на вводном участке магистрали, а вверху устанавливают патрубок, передающий горячий теплоноситель к подающему участку трубопровода. Когда теплоноситель, находящийся в котле, нагревается, возникает гидростатический напор, и теплоноситель поступает в отопительную сеть.

В работе индукционного нагревателя есть ряд преимуществ, о которых следует упомянуть:

• теплоноситель в системе постоянно циркулирует, что предотвращает вероятность ее перегрева;
• индукционная система вибрирует, в результате накипь и другие осадки не откладываются на стенках оборудования;
• отсутствие традиционных нагревательных элементов позволяет эксплуатировать котел с высокой интенсивностью, не опасаясь частых поломок;
• отсутствие разъемных соединений исключает протечки;
• работа индукционного котла не сопровождается шумом, поэтому его можно установить практически в любом подходящем помещении;
• при индукционном нагреве не выделяются какие-либо опасные продукты разложения топлива.

Безопасность, бесшумная работа, возможность использовать подходящий теплоноситель и долговечность оборудования привлекли немало домовладельцев. Некоторые из них задумываются о возможности изготовить самодельный индукционный нагреватель.

Как сделать индукционный нагреватель самому?

Самостоятельное изготовление такого нагревателя — не слишком сложная задача, с которой может справиться даже начинающий мастер. Для начала следует запастись:

• куском пластиковой трубы с толстыми стенками, которая станет корпусом нагревателя;
• стальной проволокой диаметром не более 7 мм;
• переходниками для присоединения корпуса нагревателя к отопительной системе дома;
• металлической сеткой, которая будет удерживать внутри корпуса кусочки стальной проволоки;
• медной проволокой для создания индукционной катушки;
• высокочастотным инвертором.

Для начала следует подготовить стальную проволоку. Для этого ее просто нарезают кусочками примерно 5 см длиной. Дно отрезка пластиковой трубы закрывают металлической сеткой, внутрь засыпают кусочки проволоки, сверху корпус также закрывают металлической сеткой. Корпус должен быть заполнен кусочками проволоки полностью. При этом приемлемой может быть проволока не только из «нержавейки», но также из других металлов.

Затем следует изготовить индукционную катушку. В качестве основы используется подготовленный пластиковый корпус, на который аккуратно наматывают 90 витков медной проволоки.

После того, как катушка готова, корпус с помощью переходников присоединяют к отопительной системе дома. После этого катушку подключают к сети через высокочастотный инвертор. Считается вполне целесообразным сделать индукционный нагреватель из сварочного инвертора, поскольку это самый простой и бюджетный вариант.

Чаще всего при изготовлении самодельных вихревых индукционных нагревателей используют недорогие модели сварочных инверторов, поскольку они удобны и полностью соответствуют требованиям

Необходимо отметить, что не стоит испытывать устройство, если в него не подается теплоноситель, иначе пластиковый корпус может очень быстро расплавиться.

Интересный вариант индукционного нагревателя, сделанного из варочной панели, представлен в видеоматериале:

Несколько полезных советов по безопасности

Чтобы повысить безопасность конструкции, советуется выполнить изоляцию открытых участков медной катушки.

Индукционный нагреватель рекомендован только для закрытых систем отопления, в которых осуществляется принудительная циркуляция теплоносителя с помощью насоса.

Следует размещать систему индукционного нагрева на расстоянии не менее 30 см от стен и мебели и не менее 80 см — от потолка или пола.

Чтобы сделать работу устройства более безопасной, рекомендуется оснастить его манометром, а также системой автоматического управления и приспособлениями для отвода попавшего в систему воздуха.
